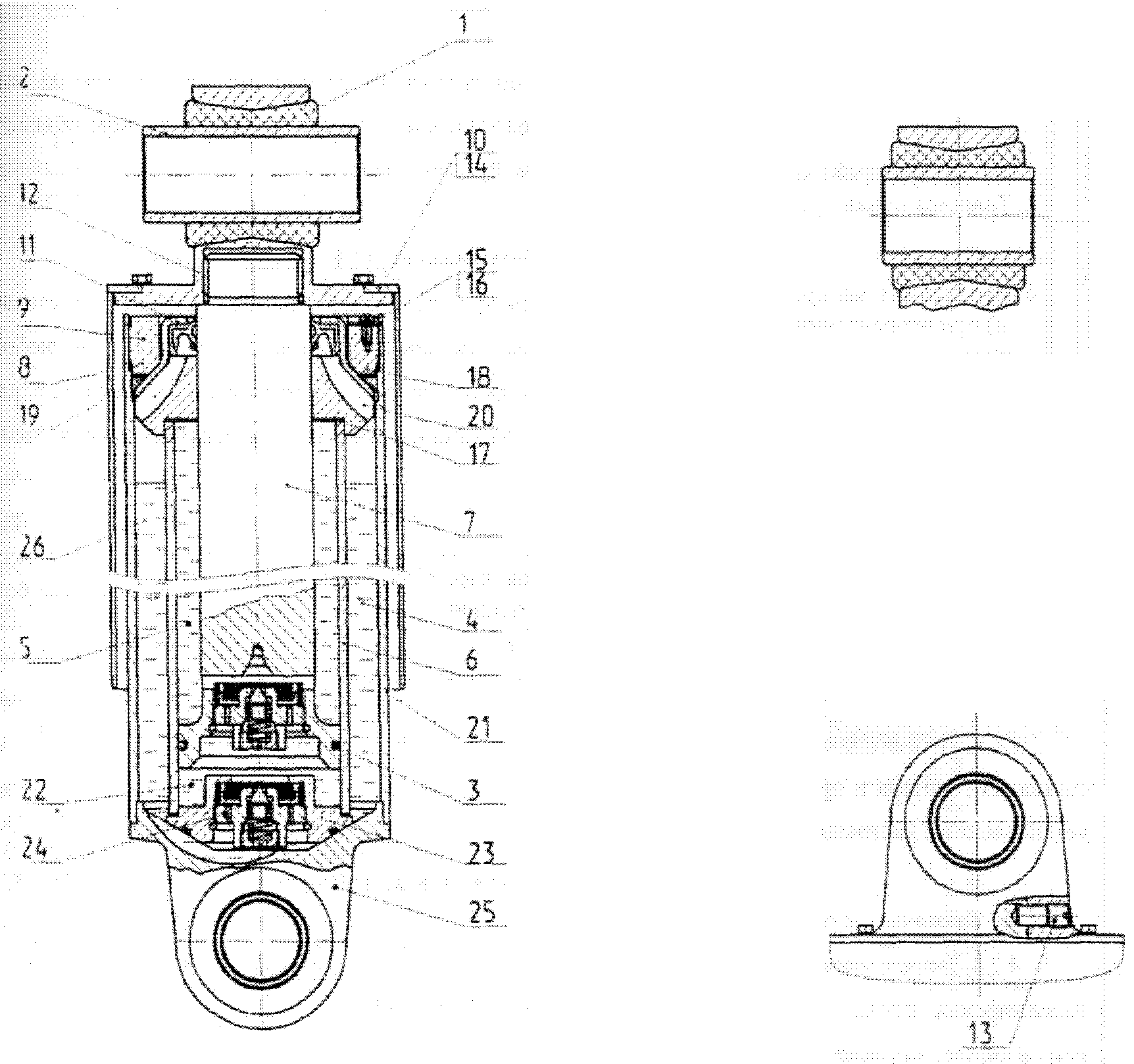

Примечание. Техническое состояние гидравлических гасителей колебаний можно проверить прокачкой вручную. Для этого необходимо отсоединить от кронштейна верхнюю крепительную головку, наклонить гаситель под углом 45°, сжать и растянуть его. Гаситель должен иметь большое усилие сопротивления без заеданий и скачкообразного падения усилия сопротивления при полном растяжении и сжатии. При обнаружении сравнительно больших перемещений кузова одного или нескольких вагонов поезда встречающий осмотрщик должен более тщательно проверить гасители колебаний этих вагонов.
3.6.1. Запрещается постановка в поезда и следование в них вагонов, у которых автосцепное устройство имеет хотя бы одну из следующих неисправностей, в том числе трещины, выявляемые в видимой для осмотрщика вагонов при осмотре зоне:

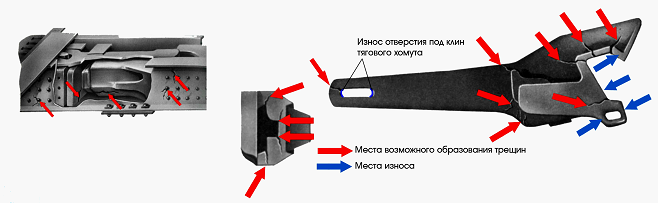

- трещина в корпусе автосцепки, излом деталей механизма (рисунок 3.16);
- износ или другие повреждения деталей механизма автосцепки, при которых возможен саморасцеп (рисунок 3.16);

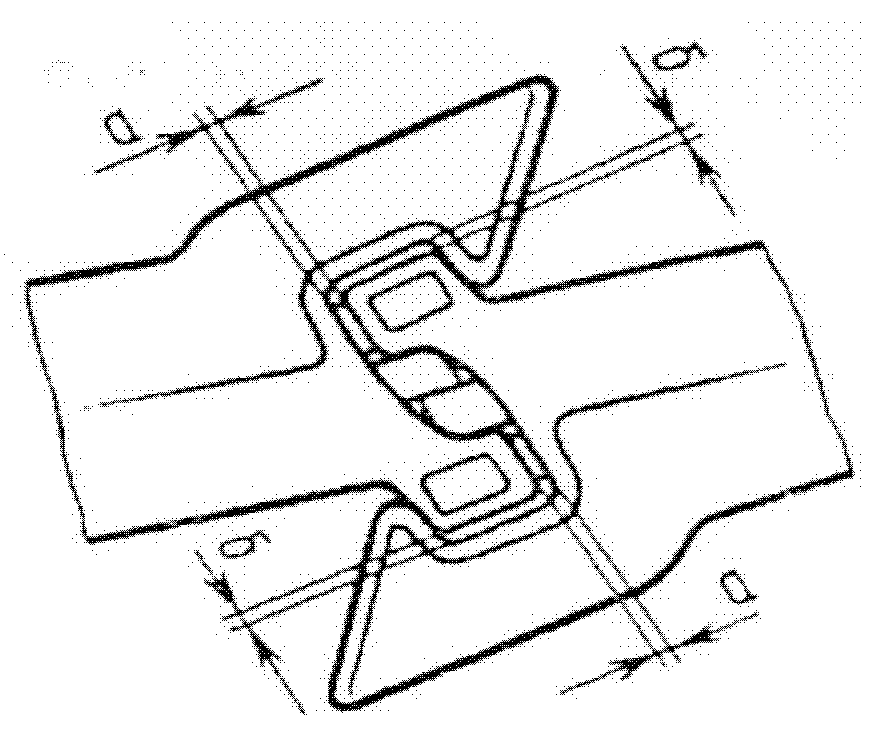

- уширение зева, износы рабочих поверхностей по контуру зацепления автосцепки, сверх допускаемых (проверяются шаблонами в концевых вагонах состава) (рисунок 3.16);
- отсутствие валика подъемника автосцепки, не закрепленный от выпадания или закрепленный нетиповым способом валик подъемника, недействующий предохранитель замка от саморасцепа;
- трещина тягового хомута, трещина или излом клина или валика тягового хомута. Излом клина тягового хомута может быть выявлен по следующим признакам: изгиб болтов, поддерживающих клин (ближний к концевой балке болт изогнут больше); блестящая намятина заплечика клина; наличие крупнозернистой металлической пыли на тяговом хомуте; наличие двойного удара (отдача) при ударе молотком снизу по клину; увеличенный (уменьшенный) выход автосцепки, провисание автосцепки (рисунок 3.16);
![]()
- излом или трещина центрирующей балочки, маятниковой подвески (или направляющей рейки центрирующего прибора безмаятникового типа), неправильно поставленные маятниковые подвески (широкими головками вниз);
- неисправное или нетиповое крепление клина или валика тягового хомута;
- наличие клина с заплечиками, отсутствие предохранительной планки в узле крепления тягового хомута поглощающего аппарата Ш-6-ТО-4;
- трещина или сквозная потертость корпуса поглощающего аппарата, повреждение поглощающего аппарата, вызывающее потерю упругих свойств (неприлегание его одновременно к задним и передним упорам через упорную плиту более чем на 5 мм);
- расстояние от упора головы автосцепки до наиболее выступающей части розетки: при длине ударной розетки 185 мм - менее 60 и более 90 мм, у восьмиосных вагонов указанное расстояние менее 100 и более 140 мм. У вагонов, оборудованных укороченными ударными розетками - 130 мм, расстояние от упора головы автосцепки до ударной розетки должно быть не менее 110 и не более 150 мм;
- ослабление болтов или нетиповое крепление планки, поддерживающей тяговый хомут, трещина или излом планки, кронштейна или державки расцепного привода, ударной розетки, упорной плиты или упоров; погнутый расцепной рычаг;
- цепь или цепи расцепного привода длинной более или менее допустимой:
- длинная цепь расцепного привода, если при постановке рукоятки расцепного рычага на горизонтальную полочку кронштейна нижняя часть замка выступает за ударную стенку зева автосцепки;
- короткая цепь расцепного привода, если нельзя положить плоскую часть расцепного рычага на горизонтальную полочку кронштейна;
- незаваренными звеньями или надрывами в них, прикрепленная нетиповым способом цепь расцепного рычага;
- не прикрепленные проволокой к кронштейнам рукоятки расцепных рычагов при перевозке общего груза на двух вагонах;
- высота оси автосцепки над уровнем головки рельсов: у пассажирских порожних вагонов более 1080 мм и у вагонов с пассажирами менее 980 мм; у грузовых порожних вагонов более 1080 мм или менее 980 мм, у груженых четырехосных вагонов менее 950 мм; у шести-, и восьмиосных вагонов менее 990 мм, менее 1000 мм у порожних рефрижераторных вагонов;
- разность по высоте между продольными осями сцепленных автосцепок более 100 мм (кроме локомотива и первого груженого грузового вагона, у которых разность допускается 110 мм). В пассажирских поездах, курсирующих со скоростью не более 120 км/ч, разность между продольными осями автосцепок смежных вагонов более 70 мм, а в поездах, курсирующих со скоростью свыше 120 км/ч, более 50 мм, между локомотивом и первым вагоном более 100 мм. Запрещается отправлять из пунктов формирования и оборота пассажирские вагоны без типовых исправных нижних ограничителей вертикальных перемещений корпуса автосцепки;
- вагоны с изломанными или отсутствующими стяжными болтами, отвинченными гайками, с изломом витков и потерей начальной затяжки пружин подпружиненного центрирующего устройства с выбитыми или отсутствующими торсионами автосцепного устройства восьмиосных цистерн;
- зазор между потолком розетки и хвостовиком корпуса автосцепки менее 25 мм;
- выход вкладышей крепления крышки поглощающего аппарата Ш6-ТО-4 за наружные плоскости боковых стенок корпуса.
3.6.2. При контроле технического состояния осмотрщик должен обращать внимание на характерные признаки неисправностей, приводящих к саморасцепу автосцепок и другим нарушениям работы автосцепного устройства:
1) наличие посторонних предметов под головками маятниковых подвесок и на центрирующей балочке;
2) наличие посторонних предметов под хвостовиком автосцепки;
3) отсутствие сигнального отростка замка;
4) излом направляющего зуба замка (определяемый по выходу его из отверстия корпуса автосцепки);
5) трещины в деталях автосцепного устройства, выявляемые по следам коррозии, наличию пылевого валика в летнее время, инея - в зимнее;
6) укороченная или удлиненная цепь расцепного привода автосцепки;
7) несоответствие допускаемому расстоянию от упора головы автосцепки до ударной розетки;
8) отсутствие стопорных болтов в автосцепках сцепленных вагонов рефрижераторных секций.
Расстояние от вертикальной кромки малого зуба автосцепки до вертикальной кромки замка в его крайнем нижнем положении должно быть не менее 2 мм и не более 8 мм. Параметр проверяется у хвостового и головного вагонов.
При обнаружении неисправностей осмотрщик должен принять меры к их устранению.
3.6.3. Исправность действия механизма автосцепки, износы контура зацепления и ударной поверхности малого и большого зубьев, износ замка, исправность замкодержателя осмотрщик вагонов выявляет при помощи специального ломика или по внешним признакам. Шаблоном N 873 проверяют автосцепки концевых вагонов поездов, групп сцепленных вагонов и отдельно стоящих вагонов с каждого конца, как показано на рисунке 3.17.

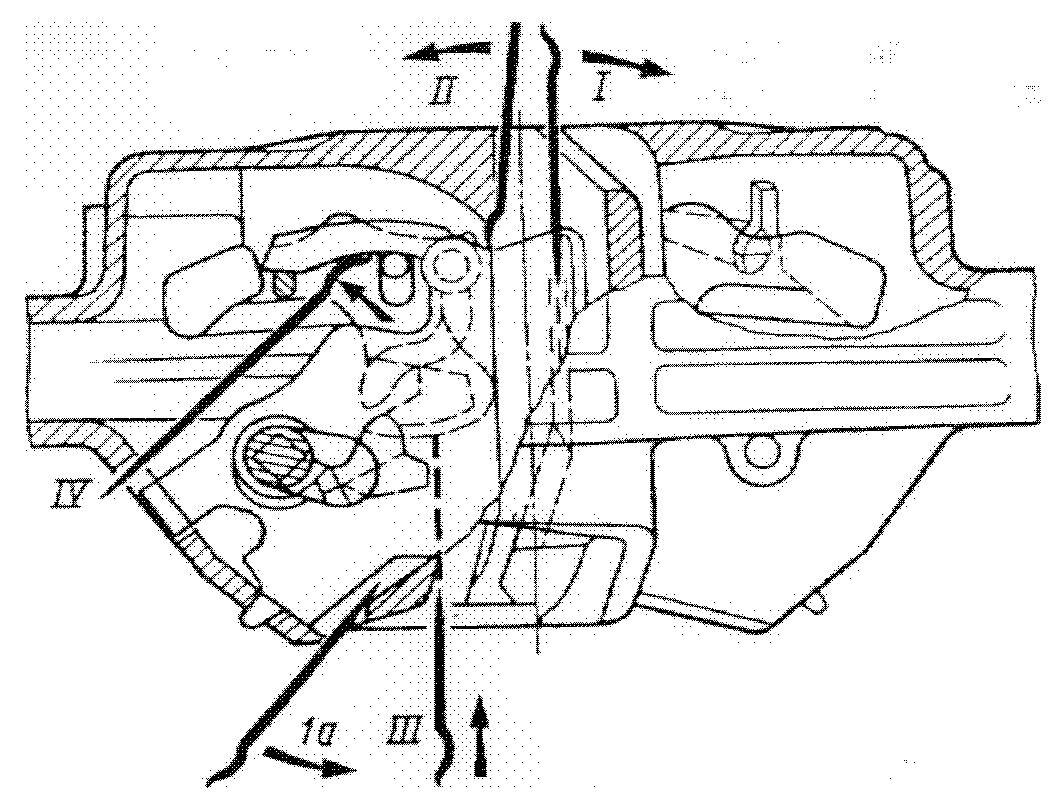

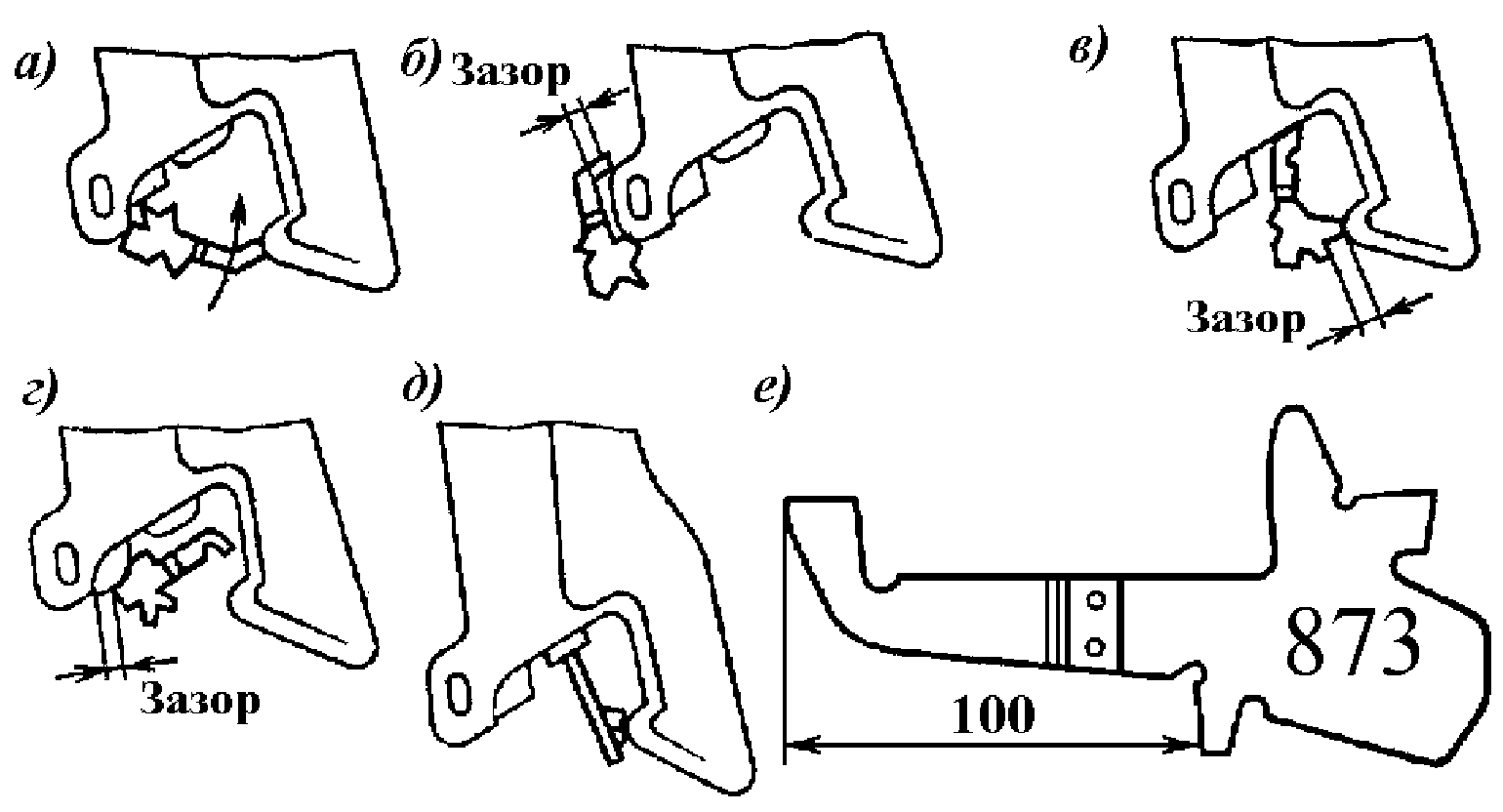

![]() Действие предохранителя от саморасцепа проверяют специальным ломиком. Для проверки ломик заостренным концом вводят сверху в пространство между ударной стенкой зева одной автосцепки и торцевой поверхностью замка другой (смежной) автосцепки, как показано на рисунке 3.18. Поворачивая выступающий конец ломика по направлению стрелки, нажимают заостренным концом на замок (положение I). Если он не уходит внутрь кармана и при этом слышен четкий металлический стук от удара предохранителя в противовес замкодержателя, значит предохранительное устройство от саморасцепа исправно. Также проверяют и смежную автосцепку.
У автосцепок пассажирских вагонов, а также грузовых, если находящийся в них груз препятствует введению ломика сверху, его вводят снизу, через отверстие в нижней стенке кармана и упираясь в кромку отверстия, нажимают на замок в нижней части (положение 1а).
Если при проверке действия предохранителя от саморасцепа обнаружено, что замок раскачивается более чем на 20 мм (определяют это при помощи заостренной части ломика, имеющей ширину 20 мм) или он выходит за кромку ударной поверхности малого зуба, то необходимо проверить, надежно ли лежит на полочке верхнее плечо предохранителя. Для этого изогнутый конец ломика заводят за выступ замка (положение II) и нажимают на выступающую часть ломика по направлению стрелки, выталкивая замок из кармана корпуса до отказа.
Если замок неподвижен или его свободное качание значительно уменьшилось, то это означает, что предохранитель соскочил с полочки.
Когда автосцепки натянуты, и утопить замки ломиком невозможно, надежность работы механизма определяется по состоянию замкодержателя, предохранителя и полочки.
Чтобы проверить замкодержатель, ломик вводят в пространство между ударными поверхностями автосцепок сверху или снизу в отверстие корпуса, предназначенное для восстановления сцепленного состояния у ошибочно расцепленных автосцепок (положение III), и нажимают на лапу замкодержателя. Если лапа после прекращения нажатия возвратится в первоначальное положение, и будет прижиматься к ударной поверхности малого зуба смежной автосцепки, то замкодержатель исправен. В случае, когда противовес замкодержателя отломан, лапа свободно качается, и при нажатии на нее ломиком проверяющий не испытывает заметного сопротивления. Заедание замкодержателя внутри кармана корпуса, обнаруживаемое при нажатии на его лапу ломиком сверху, свидетельствует о возможном изгибе полочки для верхнего плеча предохранителя, препятствующем свободному повороту замкодержателя.
Наличие верхнего плеча предохранителя проверяется ломиком, который вводят в карман корпуса через отверстие для сигнального отростка (положение IV). Прижимая ломик к замкодержателю, упирают его изогнутый конец в предохранитель и перемещают по направлению к полочке. Когда ломик отпускают, металлический звук от удара предохранителя о полочку подтверждает, что верхнее плечо предохранителя не изломано. Если ломик при перемещении не упрется в полочку, значит она отсутствует.
![]() 3.6.4. В пунктах формирования и оборота пассажирских составов, в соответствии с технологическим процессом, дополнительно контролируют ломиком-калибром износ элементов контура зацеплений сцепленных автосцепок при растянутых вагонах. При этом зазоры а и б (рисунок 3.19) проверяют утолщенной крестообразной частью ломика, имеющей контрольные размеры (22 +/- 0,1) мм для проверки зазора а и (25 +/- 0,1) мм для замера зазора б.
Если ломик проходит в соответствующий зазор, то необходимо расцепить и разъединить вагоны, полностью проверить автосцепку шаблоном N 940Р, заменить негодные детали или автосцепку в сборе с механизмом.
![]() проверяемые ломиком
3.6.5. Запрещается постановка в пассажирские поезда вагонов, имеющих трещины в концевых балках вагонов, в стаканах, излом пружин буферных комплектов и без буферных устройств, а также одну из следующих неисправностей:
1) наличие накладок на рабочих поверхностях буферных тарелей;
2) износ кромок съемных тарелей более 6 мм и ослабление более трех заклепок;
3) ослабление или нетиповое крепление буферных комплектов;
4) провернутые стержни буферов относительно стаканов;
5) толщина тарелей безбуферного устройства менее 3 мм при наличии накладок на тарелях, не соответствующих чертежам, или двойных накладок;
6) трещины в вертикальных стойках и поперечных угольниках рам и кронштейнах безбуферных устройств.
3.6.6. Определение типа поглощающего аппарата повышенной энергоемкости.
О наличии на вагоне поглощающего аппарата повышенной энергоемкости, на кузове вагона в непосредственной близости от места установки аппарата ставится трафарет с указанием типа аппарата, условным номером предприятия, производившего установку аппарата, датой следующего капитального ремонта, условным номером предприятия производившего регламентный осмотр, датой следующего осмотра. Технические характеристики поглощающих аппаратов повышенной энергоемкости приведены в таблице 3.4.
Тип поглощающего аппарата повышенной энергоемкости, установленного на данном вагоне, определяется при осмотре видимой части аппарата между передними упорами и поддерживающей плитой по нижеперечисленным признакам.
Производитель ОАО "Авиаагрегат" (рисунок 3.20):
1) Эластомерный поглощающий аппарат АПЭ-120-И имеет: хромированный шток, диаметр которого существенно меньше габаритных размеров корпуса аппарата и упорной плиты; упорную плиту (имеет два отверстия), соединенную с корпусом двумя болтами;
2) Эластомерный поглощающий аппарат АПЭ-90-А имеет: хромированный шток, диаметр которого существенно меньше габаритных размеров корпуса аппарата и упорной плиты; плиту, расположенную на вагоне между упорной плитой и штоком аппарата и соединенную с корпусом двумя болтами.

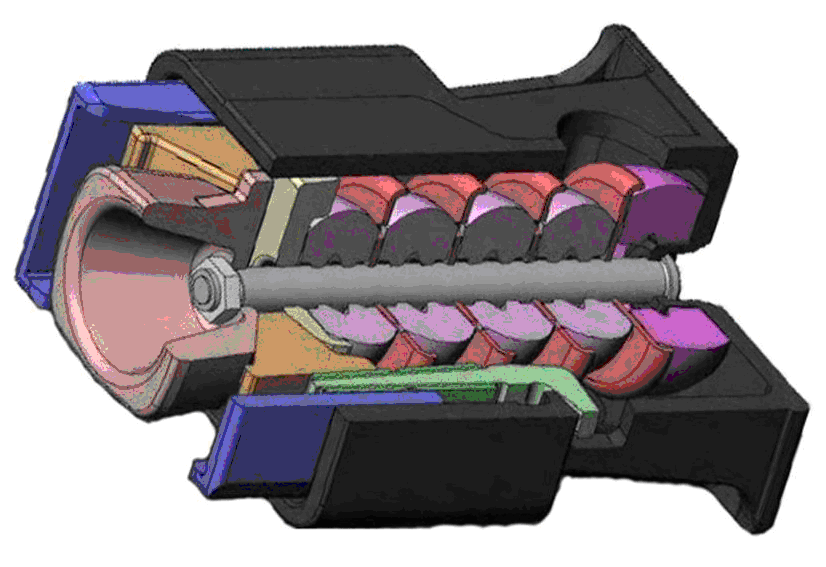

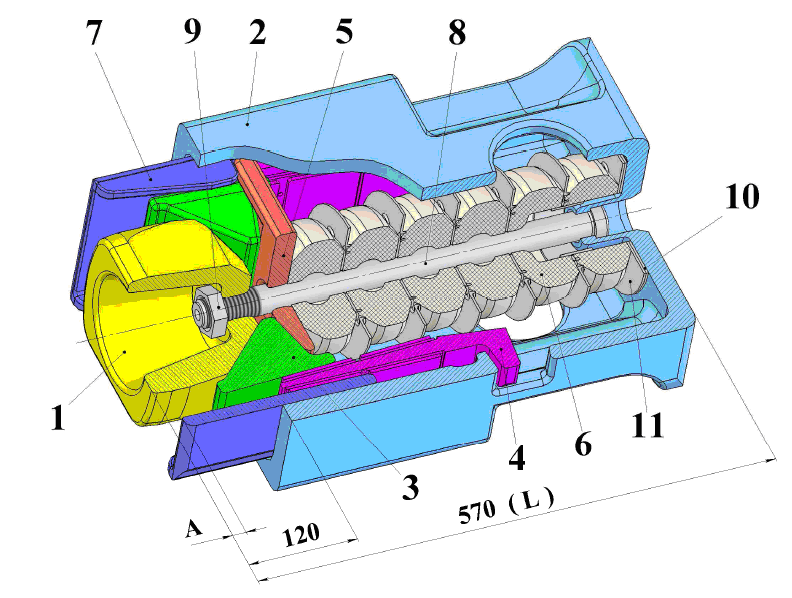

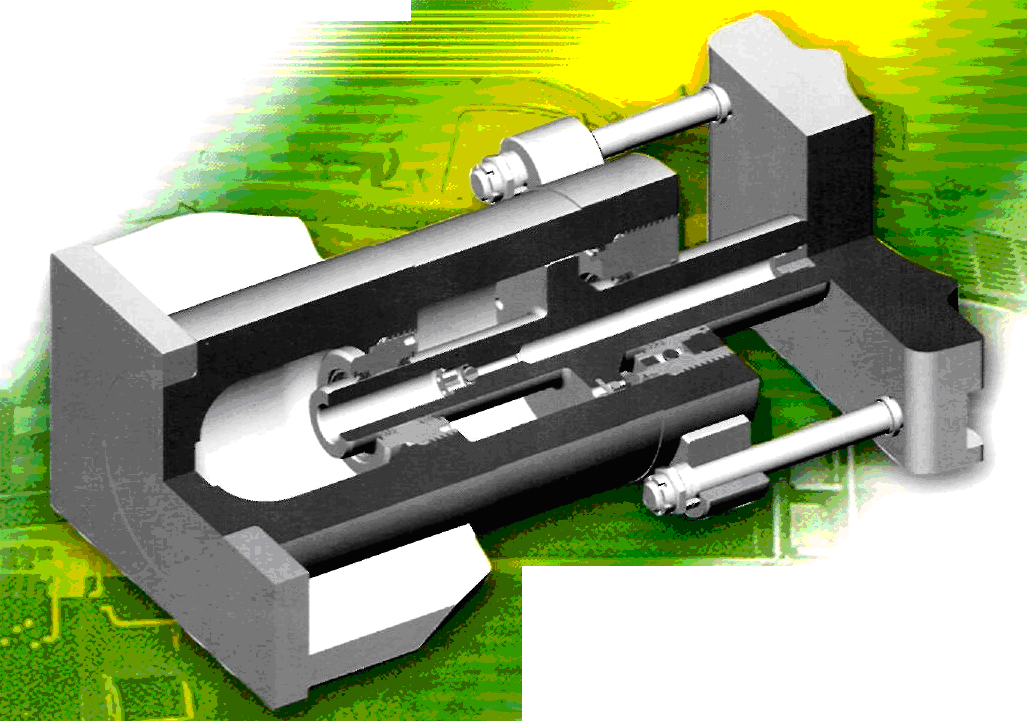

![]() Производитель ФГУП "ПО УВЗ" (рисунок 3.21):
1) Эластомерный поглощающий аппарат АПЭ-95-УВЗ имеет корпус амортизатора, цилиндрическая часть которого видна между упорной плитой и корпусом аппарата. Корпус амортизатора имеет диаметр приблизительно 200 мм, что сопоставимо с габаритами упорной плиты и размерами корпуса амортизатора.

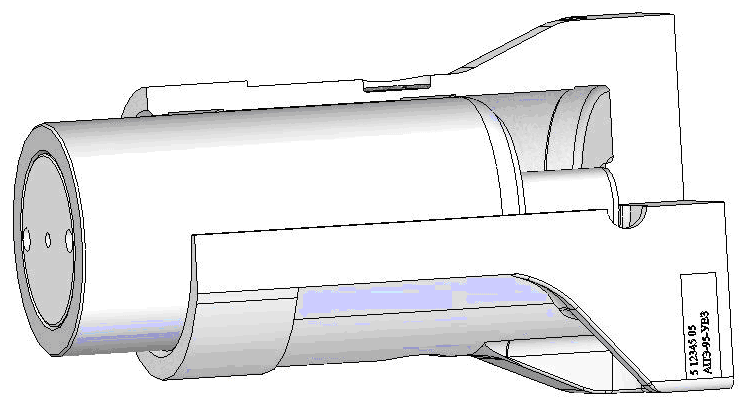

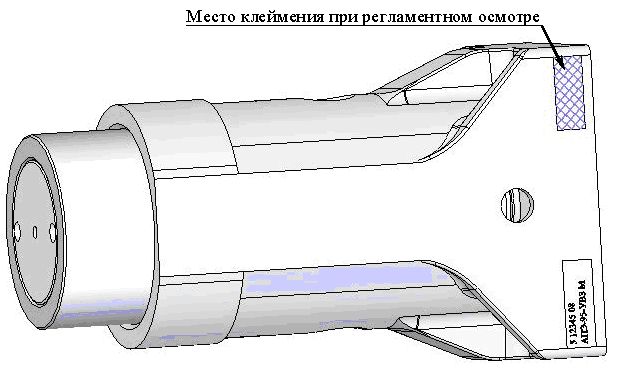

![]() Конструкция аппарата АПЭ-95-УВЗ выпуска до февраля 2008 г.

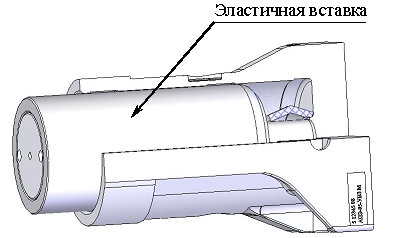

![]() Модернизированный аппарат АПЭ-95-УВЗ, выпускаемый с февраля 2008 года. Эластичная вставка считается годной при отсутствии трещин и изломов на ее поверхностях.
![]() Производитель ООО "ЛЛМЗ-КАМАХ":
1) Эластомерный поглощающий аппарат 73 ZWy имеет: корпус амортизатора (диаметр приблизительно 200 мм), цилиндрическая часть которого видна между упорной плитой и корпусом аппарата; упорную плиту (имеет четыре отверстия), соединенную с корпусом четырьмя болтами.
2) Эластомерный поглощающий аппарат 73 ZW 12 имеет: корпус амортизатора (диаметр приблизительно 200 мм), часть которого видна между упорной плитой и корпусом аппарата; нестандартную упорную плиту толщиной 36 мм (имеет четыре отверстия), соединенную с корпусом четырьмя болтами. Следует отметить, что аппараты имеют и другие отличия, однако для определения типа аппарата приведенных выше признаков достаточно. Размеры указаны приблизительные, поскольку они призваны подчеркнуть лишь визуальную разницу деталей.
Производитель Бежицкий сталелитейный завод "БСЗ" (рисунок 3.22):
1) Поглощающий аппарат ПМКП-110 разработан на базе серийного выпускаемого поглощающего аппарата ПМКП-110К-23. В нем вместо пружинного комплекта используется подпорно-возвратное устройство, представляющее собой набор упругих полимерных блоков.

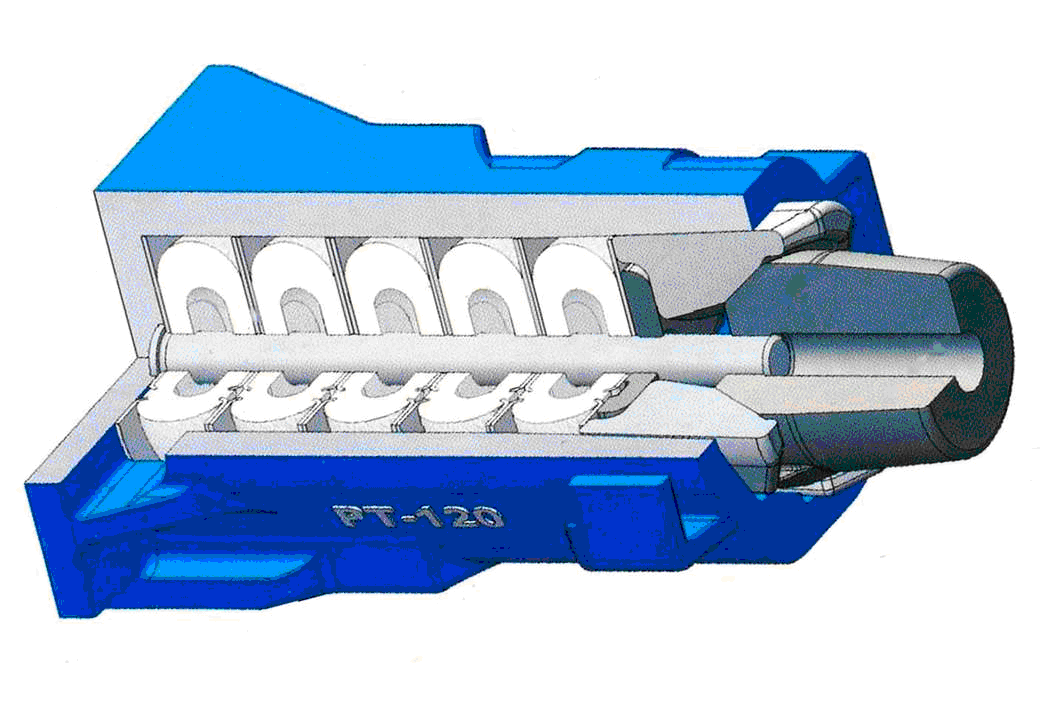

![]() Производитель ООО "ВАГОНМАШ" (рисунок 3.23):
1) В качестве упругого узла в поглощающем аппарате РТ-120 применен комплект из полимерных элементов, поджатых с помощью шайбы, трех фрикционных клиньев и нажимного конуса. На корпусе в зоне контакта с клиньями расположены Н-образные канавки. В них запрессованы бронзовые вкладыши, снижающие интенсивность износа поверхностей корпуса и клиньев.
![]() Производитель ОАО "АЗОВМАШ" (рисунок 3.24)
1) Поглощающий аппарат АПМ-120-Т1 представляет собой механизм упруго-фрикционного типа, разработан на базе серийного выпускаемого поглощающего аппарата ПМКП-110К-23. Вместо пружинного комплекта в нем используется пакет упругих элементов 6. Стабилизацию силовой характеристики пакета упругих элементов 6 обеспечивают регулировочные пластины 10 и пластина 11. Фиксацию всех деталей в аппарате обеспечивает болт стяжной 8 с гайкой 9.
![]() 1 - конус нажимной; 2 - корпус; 3 - клин; 4 - пластина неподвижная; 5 - пластина опорная; 6 - пакет упругих элементов; 7 - пластина подвижная; 8 - болт стяжной; 9 - гайка М30-6Н.20 ГОСТ 5916-70; 10 - пластина регулировочная; 11- пластина
Тяговый хомут с эластомерным поглощающим аппаратом осматривают на вагоне и считают неисправным, если:
1) Имеются изломы, трещины или сколы корпуса в видимой зоне в деталях аппарата и тяговом хомуте;
2) Для всех типов поглощающих аппаратов браковочным размером является наличие суммарного зазор между передним упором и упорной плитой и задним упором и корпусом поглощающего аппарата более 5 мм.
При подготовке вагона к перевозкам на ПТО или ППВ и выявлении суммарного зазора более 5 мм вагон отцепляется в текущий ремонт для замены аппарата аналогичным.
При обнаружении в пути следования у вагона суммарного зазора более 5 мм, но не более 50 мм разрешается проследование:
- порожнего вагона до ближайшего ПТО;
- груженого вагона до станции выгрузки.
При обнаружении у вагона суммарного зазора более 50 мм, вагон отцепляется в текущий ремонт, аппарат снимается и заменяется аналогичным. В случае отсутствия аналогичного поглощающего аппарата допускается замена пружинно-фрикционным (кроме груженых вагонов с опасными грузами), и следование вагона до ближайшего ПТО или опорного пункта имеющего запас данных поглощающих аппаратов.
3) Излом стяжных болтов не является браковочным признаком эластомерных поглощающих аппаратов в эксплуатации;
4) Наличие течи эластомерной массы на поглощающем аппарате без его просадки в эксплуатации не является браковочным признаком.
При отсутствии указанных дефектов аппарат считается исправным и демонтаж его не требуется.
грузовых вагонов
Примечание: Фрикционные поглощающие аппараты
Класс Т1 - применяются для вагонов общего назначения, не перевозящих опасные грузы (полувагоны, платформы, крытые).
Эластомерные поглощающие аппараты (опасные грузы)
Класс Т3 - для грузовых вагонов, предназначенных для перевозки особо опасных грузов (сжиженные газы, ядовитые вещества).
3.7.1. Техническое состояние тормозного оборудования вагонов должно проверяться при техническом обслуживании работниками ПТО и контрольных пунктов технического обслуживания. Выполнение работ контролирует старший по смене или старший осмотрщик вагонов (руководитель смены), который должен обеспечить техническую готовность тормозного оборудования и включение всех тормозов в составе, соединение рукавов, открытие всех концевых и разобщительных кранов, установленную норму тормозного нажатия в поезде, а также надежную работу тормозов при опробовании их на станции и в пути следования.
Запрещается подавать под погрузку, посадку пассажиров, ставить в поезд вагоны с неисправным тормозным оборудованием, а также без предъявления их к техническому обслуживанию и записи в журнале формы ВУ-14 о признании вагонов годными к безопасному следованию в поездах.
На станциях формирования, оборота и в пути следования, где предусмотрена графиком движения остановка поезда для технического обслуживания, требуется проверить исправность действия тормозного оборудования каждого вагона с выполнением необходимого ремонта или заменой исправным.
На станциях, где нет ПТО, порядок проверки технического состояния и ремонта тормозного оборудования вагонов при их постановке в поезд и подаче под погрузку устанавливается железнодорожной администрацией или владельцем инфраструктуры.
3.7.2. Запрещается ставить в состав поезда вагоны, у которых тормозное оборудование имеет хотя бы одну из следующих неисправностей:
- неисправные воздухораспределитель, электровоздухораспределитель (в пассажирском поезде), авторежим, концевой или разобщительный кран, выпускной клапан, тормозной цилиндр, запасной резервуар, рабочая камера;
- повреждение воздухопроводов - трещины, прорывы, протертости и расслоение соединительных рукавов, трещины, надломы и вмятины на воздухопроводах, неплотность их соединений, ослабление трубопровода, в местах крепления;
- неисправность, нетиповое крепление деталей механической части - траверс, триангелей, рычагов, тяг, подвесок, авторегулятора рычажной передачи, башмаков: трещины или изломы в деталях, откол проушин колодки; неправильное крепление колодки в башмаке, неисправные или отсутствующие предохранительные устройства и балки авторежимов, нетиповые детали и шплинты в узлах;
- неисправный ручной тормоз;
- ослабление крепления деталей;
- неотрегулированная рычажная передача;
- толщина колодок менее указанной в п. 3.7.6 настоящей Инструкции.
3.7.3. Запрещается устанавливать композиционные колодки на вагоны, рычажная передача которых переставлена под чугунные колодки (т.е. валики затяжки горизонтальных рычагов находятся в отверстиях, расположенных дальше от тормозного цилиндра), и наоборот, не допускается устанавливать чугунные колодки на вагоны, рычажная передача которых переставлена под композиционные колодки, за исключением колесных пар пассажирских вагонов с редукторами, где могут применяться чугунные колодки для скорости движения до 120 км/ч.
Шести- и восьмиосные, а также вагоны для перевозки опасных грузов, грузовые вагоны разрешается эксплуатировать только с композиционными колодками.
Тормозная магистраль - утечки сжатого воздуха в соединениях и из
тормозных приборов;
- трещина магистральной трубы по резьбе;
- протертости, вмятины магистральной трубы;
- повреждение подводящей трубы;
- трещина, износ резьбы тройника.
Соединительный рукав - отсутствие хомута;
- излом, трещина наконечника рукава;
- износ гребня соединительной головки;
- излом, трещина соединительной головки;
- забита канавка для уплотнительного кольца;
- вздутие рукава;
- обрыв рукава;
- расслоение рукава.
Кран концевой - откол, трещина корпуса крана;
- заклинивание клапана крана.
Воздухораспределитель - излом, трещина рабочей камеры;
- износ резьбы в местах установки шпилек крепления
главной и магистральной частей рабочей камеры;
- износ резьбы в местах установки накидных гаек
подводящих трубок;
- ослабление крепления рабочей камеры.
Запасной резервуар - износ резьбы, излом штуцера запасного резервуара;
- трещины, протертости, вмятины запасного
резервуара;
- ослабление крепления запасного резервуара.
Тормозной цилиндр - ослабление крепления тормозного цилиндра;
- излом трещины корпуса тормозного цилиндра;
- излом отпускной пружины;
- износ манжеты поршня;
- износ резьбы штуцера в местах установки накидных
гаек подводящих трубок.
Триангель - трещина, изгиб или излом струны триангеля;
- трещина, изгиб или излом распорки триангеля;
- трещина, изгиб или излом траверсы триангеля;
- заварной башмак.
Тормозная рычажная - износ тормозных колодок;
передача - нарушение регулировки ТРП.
3.7.5. В случае выявления, при контроле технического состояния тормозного оборудования, неисправностей, на боковых стенках кузовов вагонов (между угловой и боковой стойками), на бортах платформ, на котлах цистерн наносятся следующие условные меловые пометки:
"СТП" сменить тормозной прибор;
"ОРП" отрегулировать тормозную рычажную передачу;
"РР" регулировать или заменить автоматический регулятор тормозной рычажной передачи;
"СТ" сменить триангель;
"ПШ" поставить шплинт, шайбу;
"СКК" сменить концевой кран;
"СР" сменить соединительный рукав;
"СВР" сменить валик тормозной рычажной передачи;
"СК" сменить тормозную колодку.
На вагонах, подлежащих ремонту с отцепкой, также наносятся четкие меловые соответствующие надписи: "Ремпуть", "Перегруз", "В депо" и т.д.
В парке отправления осуществляется замена и ремонт неисправных деталей и узлов тормозного оборудования без отцепки вагона от состава, обнаруженных как в парках прибытия и сортировочном, так и в парке отправления.

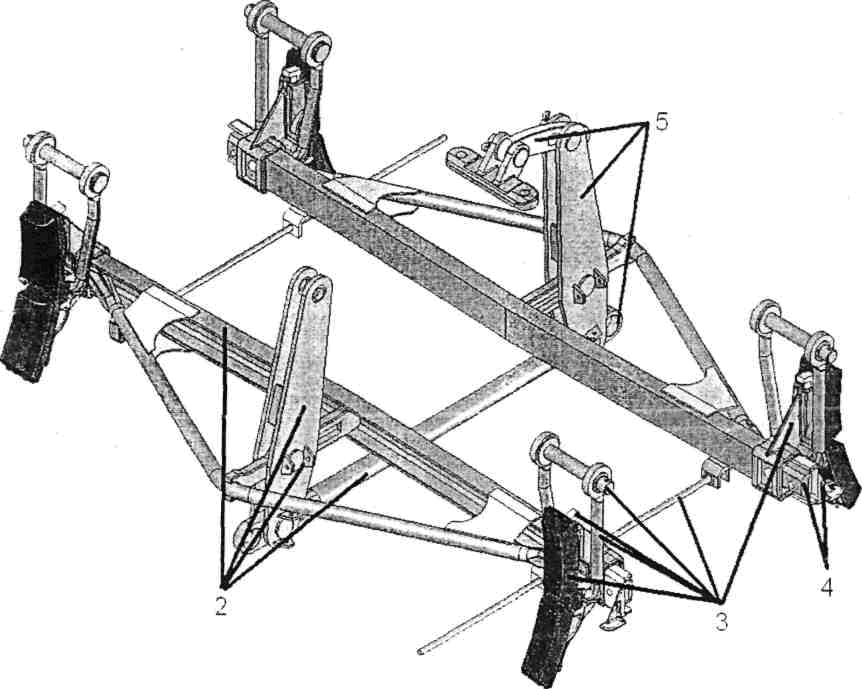

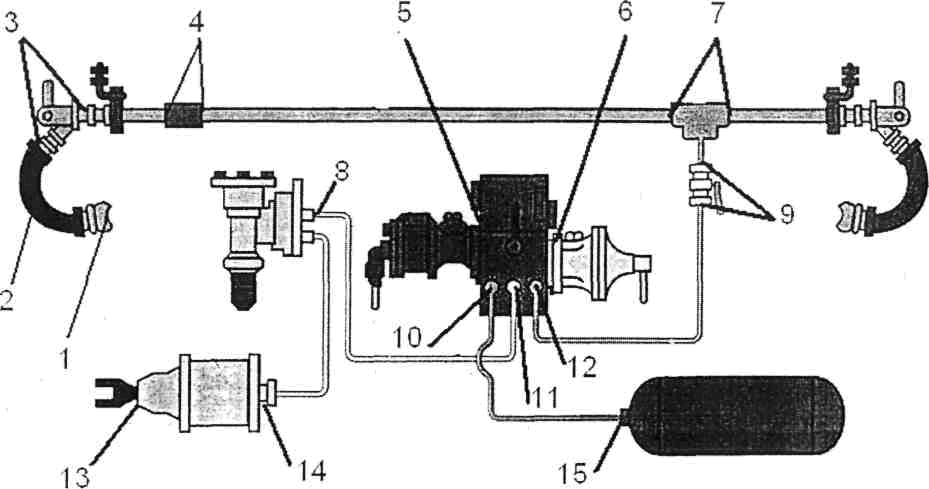

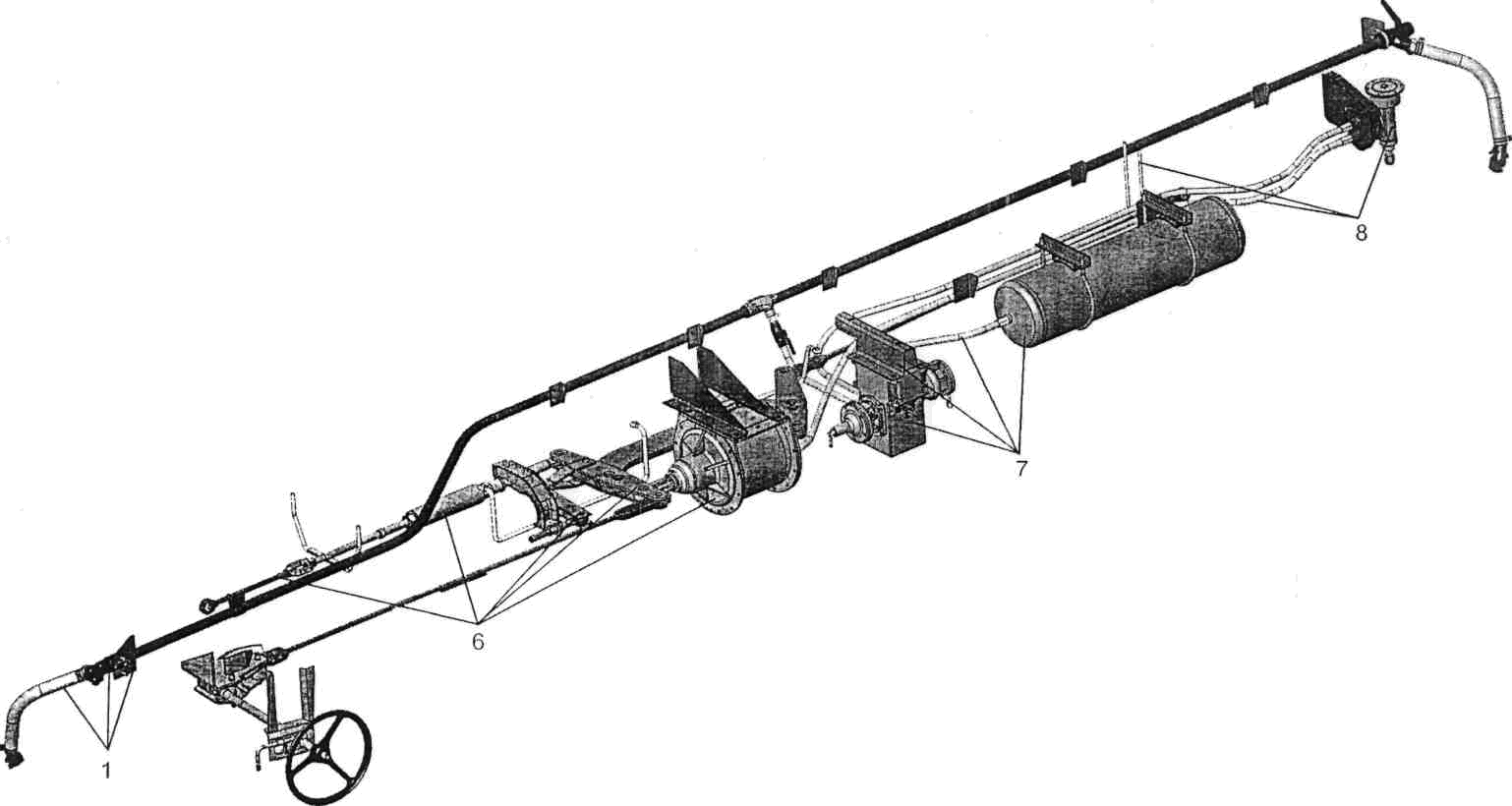

- крепление всех приборов, арматуры и трубопровода на вагоне (рисунок 3.25, таблица 3.5);
- наличие и исправность предохранительных и поддерживающих скоб и устройств (рисунок 3.25, таблица 3.5);
![]() грузового вагона
- наличие и правильность установки устройств фиксирующих усилие затяжки крепежных гаек (шплинты, стопорные планки, шайбы, контргайки) (рисунок 3.26, таблица 3.5);
- наличие валиков рычажной передачи зафиксированных от выпадения шайбой и типовым шплинтом с разведенными усиками на угол не менее 90°, предохранителя валика подвески триангеля (рисунок 3.26, таблица 3.5);
![]() передачи грузовой тележки
- правильность соединения рукавов тормозной магистрали, открытие концевых кранов между вагонами и разобщительных кранов на подводящих воздухопроводах от магистрали к воздухораспределителям, а также их состояние и надежность крепления;
- правильность включения режимов воздухораспределителей на каждом вагоне с учетом наличия авторежима, в том числе в соответствии с загрузкой и типом колодок;
- плотность тормозной сети состава, которая должна соответствовать установленным нормативам.
Наличие утечек определяется на слух и визуально (при необходимости произвести обмыливание соединений). Явным признаком утечки является наличие масляного валика пыли летом или замасленного инея зимой. На рисунке 3.27 показаны наиболее вероятные места утечек воздуха в тормозном оборудовании грузовых вагонов.

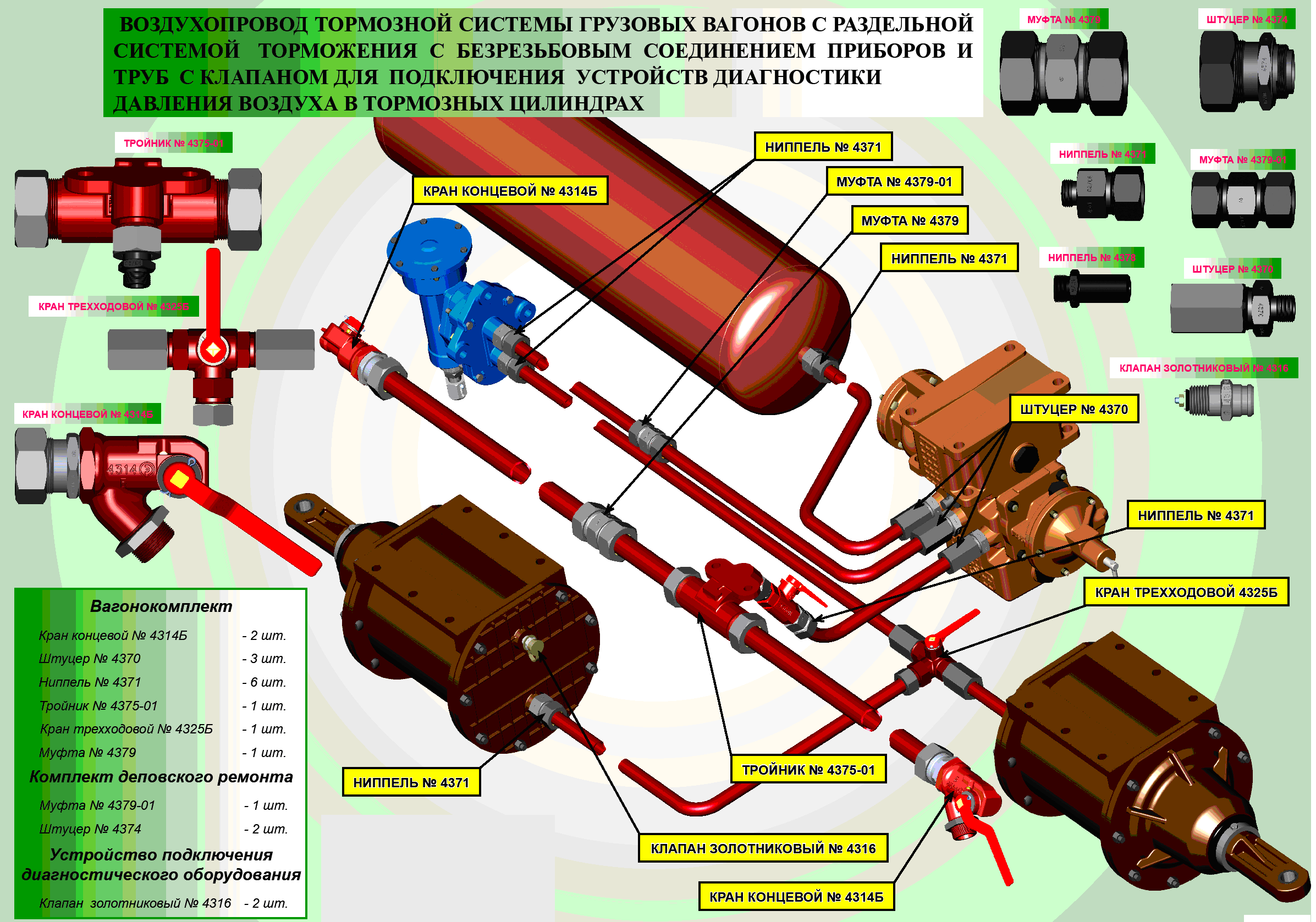

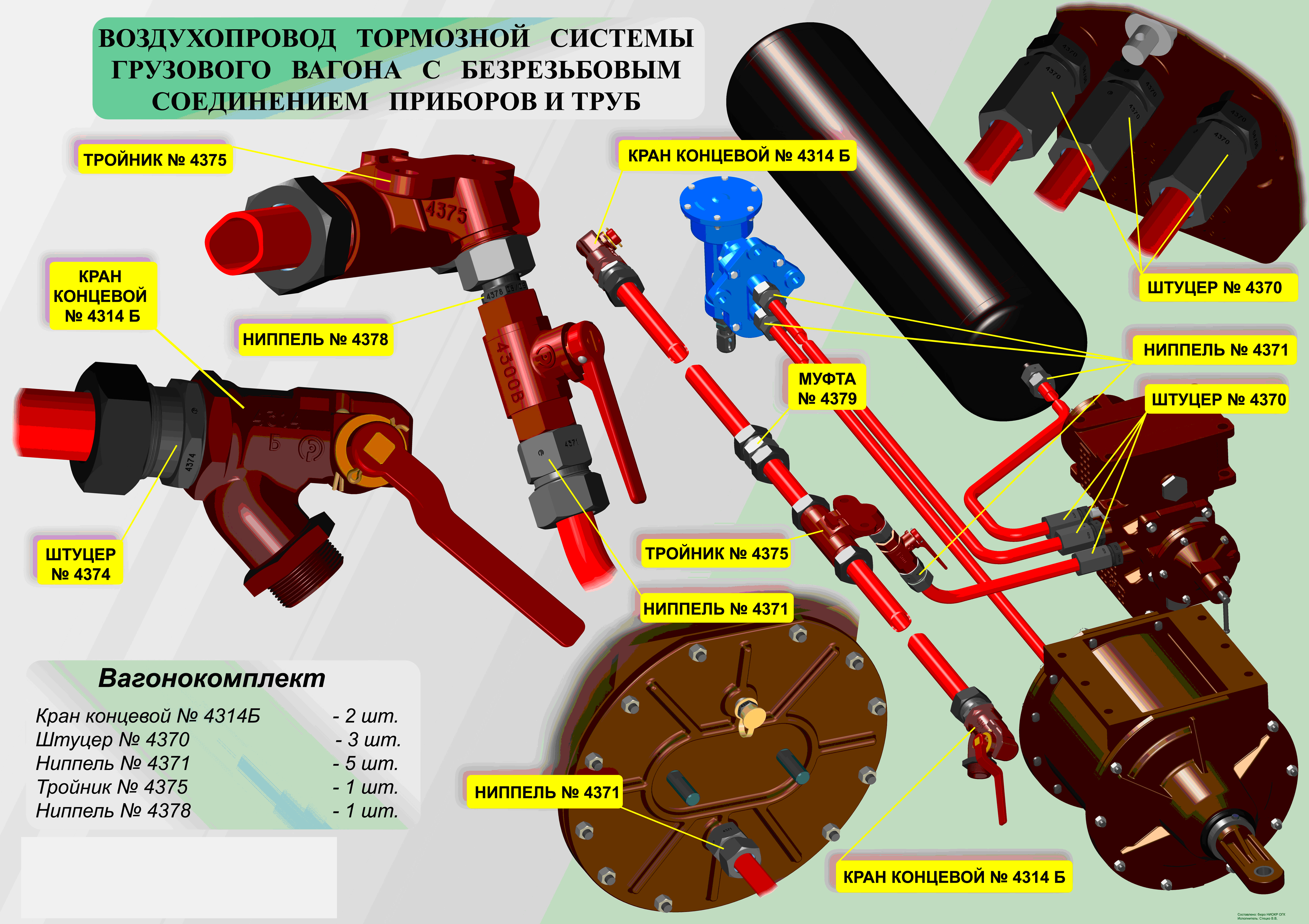

При пропуске воздуха в атмосферу в безрезьбовом соединении (рисунок 3.28 "а", "б") допускается подтяжка гайки накидной без снятия соединения с тормозной магистрали моментом, указанным в таблице 3.6.
- действие автотормозов на чувствительность к торможению и отпуску. Воздухораспределители и электровоздухораспределители, работающие неудовлетворительно, заменить исправными. При этом действие электропневматических тормозов проверить от источника питания с напряжением при торможении не более 40 В, при этом напряжение в электрической цепи проводов N 1 и 2 в режиме торможения в пересчете на один вагон проверяемого состава должно составлять не более 0,5 В для составов до 20 вагонов включительно, и не более 0,3 В для составов большей длины;
- на вагонах с авторежимом - соответствие выхода вилки авторежима загрузке вагона, надежность крепления контактной планки, опорной балки на тележке, авторежима, демпферной части и реле давления на кронштейне; ослабшие болты затянуть;
![]() 1 - соединительные головки тормозных рукавов. 2 - резинотекстильный рукав; 3 - соединения концевого крана; 4 - соединения тормозной магистрали; 5 - привалочный фланец главной части воздухораспределителя; 6 - привалочный фланец магистральной части воздухораспределителя; 7 - соединения тормозной магистрали и подводящих труб; 8 - соединения авторежима; 9 - соединения разобщительного крана; 10 - резьбовое соединение подводящей трубы к двухкамерному резервуару от запасного резервуара: 11 - резьбовое соединение у двухкамерного резервуара подводящей трубы к тормозному цилиндру (авторежиму): 12 - резьбовое соединение подводящей трубы к двухкамерному резервуару от тормозной магистрали: 13 - шток тормозного цилиндра; 14 - узел подсоединения трубы и пробка тормозного цилиндра; 15 - соединение подвода и пробка запасного резервуара.
в тормозном оборудовании грузовых вагонов
а)
![]() б)
![]() магистрали грузовых вагонов

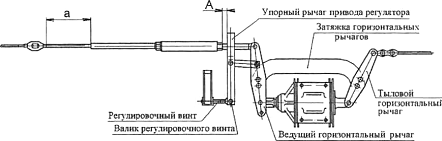

- правильность регулирования рычажной передачи и действие автоматических регуляторов, выход штока тормозных цилиндров, который должен быть в пределах, указанных в таблице 3.7:
- при необходимости регулировку осуществлять перестановкой валиков на тягах (рисунок 3.29 "в"), с последующей регулировкой размера "а" (расстояние от торца муфты защитной трубы регулятора ТРП до начала присоединительной резьбы на его винте) и повторной проверкой выхода штока тормозного цилиндра. Размеры "а" для грузовых и пассажирских вагонов должны быть не менее указанных в таблице 3.7.

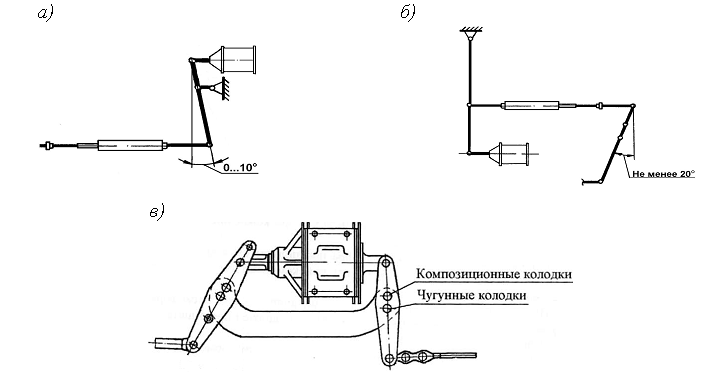

Углы наклона горизонтальных и вертикальных рычагов должны обеспечивать нормальную работу рычажной передачи до предельного износа тормозных колодок:
- при симметричном расположении тормозного цилиндра на вагоне и на вагонах с раздельным потележечным торможением (рисунок 3.29 "а") при полном служебном торможении и новых тормозных колодках горизонтальный рычаг со стороны штока тормозного цилиндра должен располагаться перпендикулярно к оси тормозного цилиндра или иметь наклон от своего перпендикулярного положения до 10° в сторону от тележки;
- при несимметричном расположении тормозного цилиндра на вагонах и на вагонах с раздельным потележечным торможением (рисунок 3.29 "б") и новых тормозных колодках промежуточные рычаги должны иметь наклон не менее 20° в сторону тележек.
Примечание: Неправильная установка затяжки горизонтальных рычагов при композиционных колодках, может привести к заклиниванию колес, при чугунных - к недостаточности тормозного нажатия.

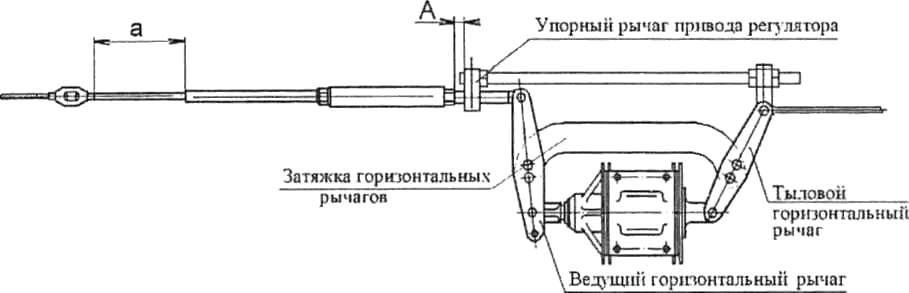

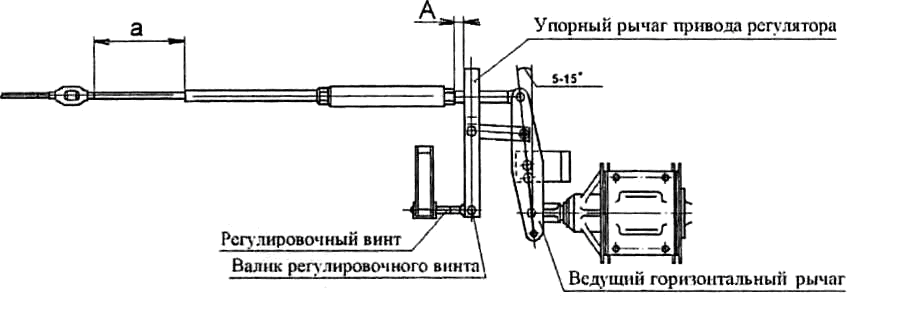

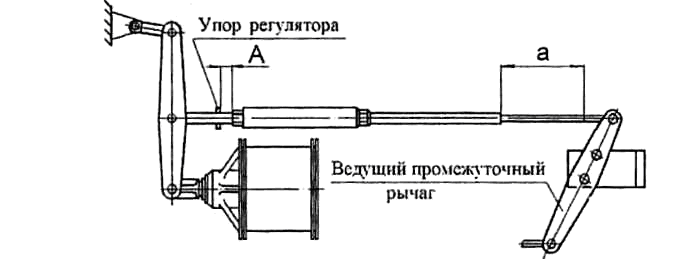

![]() горизонтальных и вертикальных рычагов
После регулировки рычажной передачи необходимо произвести полное служебное торможение. Подвести упорный рычаг (упор) привода к корпусу регулятора вплотную и зафиксировать его положение, для чего у рычажного привода вращением регулировочного винта следует совместить отверстие в его головке с отверстием в упорном рычаге привода и соединить их валиком, с постановкой шплинта. После установки привода регулятора следует отпустить тормоз. При этом расстояние между корпусом регулятора и упорным рычагом (упором) устанавливается автоматически. Ориентировочные величины размера "А" (установочный размер привода регулятора) приведены в таблице 3.7.

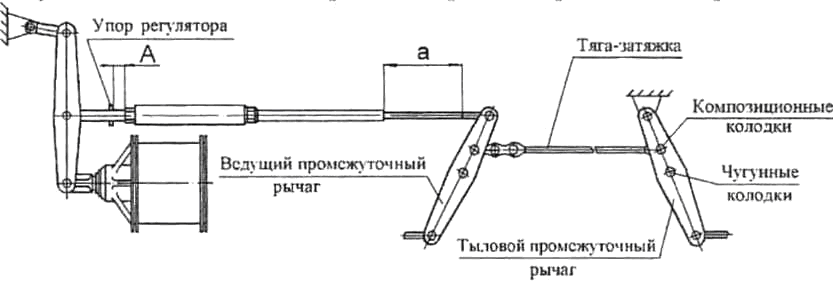

Примечание: При размере "А" более нормы регулятор работает как жесткая тяга и по мере износа тормозных колодок не стягивает ТРП, что приводит к увеличению выхода штока тормозного цилиндра.
При размере "А" менее нормы регулятор чрезмерно стягивает ТРП, после отпуска тормоза тормозные колодки могут остаться прижатыми к колесам, что может привести к их заклиниванию.
- толщину тормозных колодок и их расположение на поверхности катания колес. Зазор между тормозными колодками и колесами должен составлять до 10 мм. Не допускается оставлять на грузовых вагонах тормозные колодки, если они выходят с поверхности катания на наружную грань колеса более чем на 10 мм. На пассажирских и рефрижераторных вагонах выход колодок с поверхности катания за наружную грань колеса не допускается. Минимальная толщина тормозных колодок, при которой они подлежат замене, составляет: для чугунных - 12 мм, композиционных с металлической спинкой - 14 мм, с сетчато-проволочным каркасом - 10 мм (колодки с сетчато-проволочным каркасом определяют по заполненному фрикционной массой ушку). Толщину тормозной колодки следует проверять с наружной стороны, а при клиновидном износе - на расстоянии 50 мм от тонкого торца. В случае явного износа тормозной колодки с внутренней стороны (со стороны гребня колеса) колодку заменить, если этот износ может вызвать повреждение башмака;
- исправность и действие ручных тормозов, обращая внимание на легкость приведения в действие и прижатие колодок к колесам - в пунктах формирования грузовых поездов и в пунктах формирования и оборота пассажирских поездов. Такую же проверку ручных тормозов осмотрщики вагонов должны производить на станциях с пунктами технического обслуживания, предшествующих крутым затяжным спускам;
- обеспеченность поезда требуемым нажатием тормозных колодок в соответствии с величиной расчетного нажатия тормозных колодок в пересчете на чугунные, на ось пассажирских и грузовых вагонов (Приложение И);
- состояние поверхностей электрических контактов головок рукавов N 369А, расстояние между головками соединительных рукавов N 369А и штепсельными разъемами междувагонного электрического соединения осветительной цепи вагонов при их соединенном состоянии. Это расстояние должно быть не менее 100 мм;
Примечания:
1. ПСТ - полное служебное торможение.
2. Выход штока тормозного цилиндра при композиционных колодках на пассажирских вагонах указан с учетом длины хомута (70 мм), установленного на штоке.
3. Нормы выхода штоков тормозных цилиндров у грузовых вагонов перед крутыми затяжными спусками устанавливаются начальником железной дороги.
4. При регулировании рычажных передач грузовых вагонов на пунктах технического обслуживания (в парке отправления) и пунктах подготовки к перевозкам выход штока тормозных цилиндров устанавливать по минимально допустимому размеру или на 20 - 25 мм меньше верхнего предела; на вагонах, оборудованных авторегуляторами рычажной передачи, их привод регулируется на поддержание выхода штока на нижнем пределе установленных нормативов.

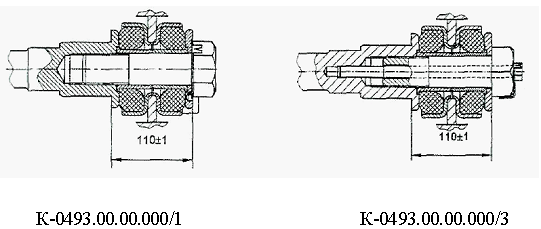

- действие противоюзного и скоростного регуляторов на пассажирских вагонах с тормозами западноевропейского типа в соответствии с отдельными инструктивными указаниями и нижеприведенным порядком. Проверить действие пневмомеханических, противоюзного и скоростного регуляторов на вагонах РИЦ на пассажирском режиме включения тормоза при полном служебном торможении. Действие противоюзного регулятора проверяется на каждой оси всех включенных в состав поезда вагонах:
- через окно в корпусе датчика провернуть инерционный груз, при этом должен произойти выброс воздуха из тормозного цилиндра проверяемой тележки через сбрасывающий клапан. После прекращения воздействия на груз он должен сам возвратиться в исходное положение, а тормозной цилиндр наполниться сжатым воздухом до первоначального давления, что контролируется по манометру на боковой стенке кузова вагона. Нажать кнопку скоростного регулятора на боковой стенке вагона. Давление в тормозных цилиндрах должно повыситься до установленной величины, а после прекращения нажатия на кнопку давления в цилиндрах должно снизиться до первоначального. После проверки включить тормоза вагонов на режим, соответствующий предстоящей максимальной скорости движения поезда.
а)
![]() б)
![]() в)
![]() г)
![]() д)
![]() рычажной передачи
Техническое обслуживание тормозного оборудования вагонов с дисковыми тормозами
При техническом обслуживании тормозного оборудования вагонов с дисковыми тормозами, дополнительно, проверить:
- в доступной для осмотрщика зоне, поверхности трения венцов всех тормозных дисков вагона. При обнаружении дефектов, приведенных ниже и показанных на рисунке 3.31, тележка с неисправным дисковым тормозом отключается. На вагоны, у которых обнаружены вышеперечисленные дефекты тормозных дисков, составляется акт согласно Приложению Д;
- проверить исправность пневмоцилиндров магниторельсового тормоза и состояние башмаков, высоту и параллельность расположения башмаков магниторельсового тормоза над путевым рельсом. Размер между крайними полюсами электромагнита и рельсом должен быть в пределах от 126 до 130 мм. Проверить надежность болтовых креплений. При подъеме и опускании башмак магниторельсового тормоза не должен перекашиваться;
- проверить крепление трубопроводов и шлангов на тележке, (герметичность их соединений, отсутствие на слух утечек воздуха), состояние кабеля питания катушек магниторельсового тормоза.
- крепление деталей тормоза, в том числе накладок дисковых тормозов (визуально);
- толщину накладок дисковых тормозов. Металлокерамические накладки толщиной 13 мм и менее и композиционные накладки толщиной 5 мм и менее по наружному радиусу накладок подлежат замене;
- суммарный зазор между обеими накладками и диском на каждом диске, который должен быть не более 6 мм. На вагонах, оборудованных стояночными тормозами, зазоры проверять при отпуске после экстренного торможения.
Все выявленные при проверке неисправности должны быть устранены, неисправное тормозное оборудование и детали крепления заменить на новые или отремонтированные, отсутствующие поставить.

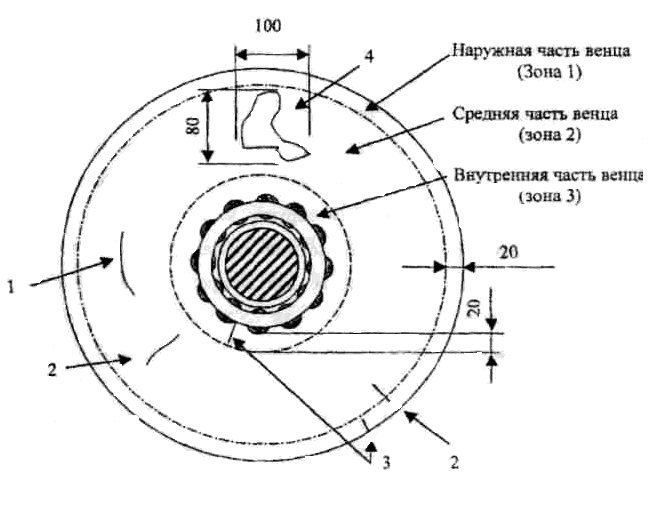

![]() 1 - трещины, расположенные по окружности венца, длиной более 30 мм;
2 - радиальные и наклонные трещины в средней части венца длиной более 20 мм;
3 - радиальные и наклонные трещины длиной более 10 мм, расположенные в пределах 20 мм от наружной или внутренней кромки венца;
4 - сплошные пятна (полосы) темного цвета шириной более 80 мм и длиной более 100 мм;
- трещины радиальные или наклонные, обнаруженные вихретоковым дефектоскопом и подтвержденные магнитопорошковым методом, но не обнаруженные визуально, длиной более 10 мм;
- забоины, имеющие форму трещины длиной более 20 мм и забоины, имеющие острые кромки, переходящие в трещину, которую регистрирует вихретоковый дефектоскоп.
К допустимым дефектам венцов тормозных дисков относятся:
- сетка мелких трещин;
- концентрические проточки;
- волнообразный износ;
- задиры;
- пятнистость.
венца тормозного диска
3.7.7. Включение тормозов на соответствующий режим торможения в составе поезда, а также группы или отдельных вагонов, прицепляемых к поездам, выполнять с учетом следующих требований:
1) Перед отправлением поезда со станции, где имеется ПТО, а также со станции формирования поездов или пункта массовой погрузки грузов тормоза всех вагонов должны быть включены, и исправно действовать.
2) В пассажирских и почтово-багажных поездах должны быть включены все воздухораспределители пассажирского типа. Пассажирские поезда должны эксплуатироваться на электропневматическом торможении как основном виде тормоза, а при наличии в составе пассажирского поезда пассажирских вагонов габарита РИЦ с включенными автотормозами и грузовых вагонов - на пневматическом торможении.
К пассажирским поездам на электропневматических тормозах в порядке исключения допускается прицеплять в хвост не более двух пассажирских вагонов, не оборудованных электропневматическим тормозом, но с исправным автоматическим тормозом, о чем делается отметка в справке формы ВУ-45.
При отказе электропневматического тормоза не более чем на двух вагонах необходимо отключить электровоздухораспределители этих вагонов от электрической цепи в клеммных коробках. Эти вагоны должны следовать на автоматическом тормозе до ПТО станции формирования или оборота, где неисправные приборы должны быть заменены на исправные.
В составы пассажирских поездов запрещается ставить грузовые вагоны, за исключением случаев, предусмотренных ПТЭ. Если к пассажирскому поезду прицепляют грузовые вагоны, оборудованные воздухораспределителем N 483, то тормоза этих вагонов требуется включить в тормозную сеть поезда; при этом режимный переключатель воздухораспределителей N 270 или 483 установить в положение равнинного режима, а грузовой переключатель - в положение, соответствующее загрузке вагона. Грузовые вагоны, тормоза которых не имеют пассажирского или равнинного режима, включать в состав пассажирского поезда запрещается.
В пассажирских поездах с составом до 20 вагонов включительно воздухораспределители N 292 включать на короткосоставный режим "К". При формирование пассажирских поездов с составом более 20 вагонов воздухораспределители N 292 включать на длинносоставный режим "Д". Включение воздухораспределителей N 292 на короткосоставный режим "К" в поездах с составом более 20 до 25 вагонов допускается отдельными указаниями железнодорожной администрации.
В составы пассажирских поездов длиной более 20 вагонов включение вагонов со скородействующими тройными клапанами не допускается, а в составе меньшей длины таких вагонов должно быть не более двух.
Тормоза "КЕ" пассажирских вагонов международного сообщения необходимо включать на пассажирский режим при скорости движения до 120 км/ч, а при более высокой скорости движения - на скоростной режим. Запрещается включать скоростной режим торможения при отсутствии на вагоне или неисправности датчика скоростного регулятора или хотя бы одного датчика противоюзного устройства. Пересылку пассажирских вагонов, оборудованных тормозом "КЕ", в грузовых поездах производить с выключенным тормозом, если тормоза состава включаются на равнинный режим, и с включением на грузовой режим, если тормоза состава включаются на горный режим. При наличии в составе пассажирского поезда внутреннего сообщения одного вагона с тормозом западноевропейского типа разрешается тормоз этого вагона выключить, если поезд обеспечен единой наименьшей нормой тормозного нажатия на 100 тс веса без учета выключенного тормоза.
Порядок включения вагонов с дисковыми тормозами в составы поездов.
Составы пассажирских поездов следует формировать по возможности с максимальным количеством вагонов, оборудованных дисковыми тормозами.
Допускается совместная эксплуатация в одном составе вагонов с дисковыми и колодочными тормозами при условии оборудования последних композиционными тормозными колодками. Совместная эксплуатация в одном поезде вагонов с дисковыми и колодочными тормозами с чугунными колодками допускается только в порядке исключения для передачи отдельных вагонов с дисковым тормозом к месту назначения.
Передача вагонов с дисковыми тормозами в составах грузовых поездов допускается с выключенными автотормозами, в количестве не более 2-х вагонов. При этом на вагонах со стояночными тормозами должны быть открыты оба разобщительных крана от тормозной магистрали к цилиндрам стояночных тормозов.
Воздухораспределители вагонов включаются на короткосоставный режим при длине поезда до 20 вагонов включительно, и на длинносоставный при длине поезда более 20 вагонов.
После полной зарядки тормозной сети вагонов произвести продувку питательных резервуаров объемом 170 л через выпускной кран на каждом вагоне для удаления конденсата.
Расчетное тормозное нажатие на ось вагонов с дисковыми тормозами (в пересчете на чугунные тормозные колодки) принимать:
- для скоростей движения до 120 км/ч включительно - 10 тс;
- для скоростей движения до 140 км/ч включительно - 12,5 тс.
Вес тары вагонов определять по данным, нанесенным на боковой стенке кузова вагона, а нагрузку от пассажиров, ручной клади и снаряжения - в соответствии с Правилами по эксплуатации тормозов подвижного состава железных дорог.
Нормы обеспечения пассажирских поездов тормозами и допускаемые скорости движения при наличии в их составе вагонов с дисковыми тормозами устанавливаются в полном соответствии с Правилами по эксплуатации тормозов подвижного состава железных дорог.
При заполнении справки по тормозам ф. ВУ-45 против соответствующего нажатия на ось вагонов с дисковыми тормозами в графе "Другие данные" записывать ДТ. При указании в справке количества композиционных колодок в составе учитывать вагоны с дисковыми тормозами как вагоны с этими колодками. Выход штока тормозного цилиндра хвостового вагона с дисковым тормозом допускается в справке не указывать.
3) В грузовых поездах должны быть включены все воздухораспределители грузового типа. Грузовые поезда, в составе которых находится специальный подвижной состав с пролетной магистралью или вагоны с опасными грузами, разрешается отправлять с выключенными у этих вагонов автоматическими тормозами в соответствии с порядком, установленным железнодорожными администрациями. При этом в грузовых поездах количество вагонов с выключенными тормозами или пролетной магистралью в одной группе вагонов не должно превышать восьми осей, а в хвосте поезда перед последними двумя тормозными вагонами - не более четырех осей. Последние два вагона в поезде должны быть с включенными действующими автоматическими тормозами.
В случае возникновения неисправности автоматического тормоза одного или двух хвостовых вагонов в пути следования и невозможности ее устранения на первой станции выполнить маневровые работы, обеспечивающие наличие в хвосте поезда двух вагонов с исправными автоматическими тормозами.
В грузовых (кроме поездов, у которых установлено зарядное давление 6,0 - 6,2 кгс/кв. см) и грузопассажирских поездах допускается совместное применение воздухораспределителей грузового и пассажирского типов, причем воздухораспределители грузового типа требуется включать все без ограничения, воздухораспределители N 292 включать на длинносоставный режим.
Если в грузовом поезде не более двух пассажирских вагонов, то их воздухораспределители следует выключить (кроме двух хвостовых вагонов).
У грузовых вагонов, оборудованных чугунными тормозными колодками, воздухораспределители необходимо включать на груженый режим при загрузке вагона более 6 тс на ось, на средний - от 3 до 6 тс на ось (включительно), на порожний - менее 3 тс на ось.
У грузовых вагонов, оборудованных композиционными колодками, воздухораспределители следует включать на порожний режим, при нагрузке на ось до 6 тс включительно, на средний - при загрузке на ось более 6 тс.
В груженом состоянии вагонов-хопперов для перевозки цемента, оборудованных композиционными колодками, воздухораспределители включать на груженый режим торможения.
Применение на других типах грузовых вагонов с композиционными колодками груженого режима допускается в случаях, предусмотренных Инструкцией по эксплуатации тормозов подвижного состава железных дорог.
Включение воздухораспределителей в грузовых поездах на горный режим необходимо перед затяжными спусками крутизной 0,018 и более, а переключение на равнинный режим - после прохода поездом этих спусков в пунктах, установленных приказом начальника железной дороги. Допускается в грузовых груженых поездах применять горный режим по местным условиям и на спусках меньшей крутизны (устанавливает начальник железной дороги).
У вагонов, оборудованных авторежимом или имеющих на кузове трафарет "Однорежимный", воздухораспределитель включать при чугунных колодках на груженый режим, при композиционных - на средний режим или на груженый режим при нагрузке на ось более 6 тс, у груженых вагонов-хопперов для перевозки цемента - в соответствии с отдельным указанием железнодорожных администраций или приказом начальника железной дороги. Включение на этих вагонах воздухораспределителей на порожний режим запрещается.
4) У воздухораспределителей рефрижераторных вагонов режимы включать в следующем порядке. Автотормоза всех вагонов с чугунными тормозными колодками, в том числе грузовых вагонов со служебным отделением в пятивагонной секции, включать в порожнем состоянии на порожний режим, при загрузке до 6 тс (включительно) - на средний и более 6 тс на ось - на груженый режим торможения. Автотормоза служебных, дизельных и машинных вагонов, в том числе грузовых вагонов с дизельным отделением пятивагонной секции, включать на средний режим с закреплением переключателя.
На рефрижераторных вагонах с тормозной рычажной передачей, конструкция которой позволяет эксплуатацию тормоза вагона как с чугунными, так и с композиционными тормозными колодками (горизонтальные рычаги имеют два отверстия для установки валиков затяжки), при оборудовании их композиционными колодками режимы торможения включать:
- на грузовых рефрижераторных вагонах порядком, установленным настоящей Инструкцией для грузовых вагонов;
- на служебных, дизельных и машинных вагонах, в том числе вагонах с дизельным отделением пятивагонной секции, - на средний режим торможения с закреплением переключателя.
Автотормоза служебных, дизельных и машинных вагонов, в том числе вагонов с дизельным отделением пятивагонной секции с рычажной передачей, предназначенной для эксплуатации только с чугунными тормозными колодками (горизонтальный рычаг имеет одно отверстие для установки валика затяжки), при оборудовании композиционными колодками включать на порожний режим торможения с закреплением переключателя режимов.
Включение автотормозов на соответствующий режим торможения в составе поезда, а также у отдельных вагонов или группы вагонов, прицепляемых к поездам, производят:
- на станциях с пунктами технического обслуживания - осмотрщики;
- на промежуточных станциях, где нет работников вагонного хозяйства, осмотрщики, направляемые с ближних ПТО, или специально выделенные приказом начальника железной дороги работники, обученные и сдавшие испытания в знании ПТЭ, Инструкции по сигнализации и Инструкции по эксплуатации тормозов подвижного состава железных дорог;
- на перегоне после разгрузки хоппер-дозаторной и думпкарной вертушки - работники, обслуживающие данный состав.
Загрузку вагонов необходимо определять по поездным документам. Допускается для определения загрузки вагонов ориентироваться по просадке рессорного комплекта и положению клина амортизатора тележки 18-100 относительно фрикционной планки: если верхняя плоскость клина амортизатора выше торца фрикционной планки - вагон порожний, если верхняя плоскость клина и торец фрикционной планки на одном уровне - загрузка вагона составляет 3 - 6 тс на ось.
3.7.10. В эксплуатации установлены два вида опробования тормозов - полное и сокращенное.
Полное опробование автоматических тормозов в поездах производить:
- на станциях формирования перед отправлением поезда;
- после смены локомотива;
- на станциях, разделяющих смежные гарантийные участки следования грузовых поездов, при техническом обслуживании состава без смены локомотива;
- перед выдачей моторвагонного подвижного состава из депо или после отстоя его без бригады на станции;
- на станциях, предшествующих перегонам с затяжными спусками, где остановка поезда предусмотрена графиком движения; перед затяжными спусками 0,018 и круче полное опробование производится с десятиминутной выдержкой в заторможенном состоянии. Перечень таких станций устанавливается местной инструкцией, утвержденной руководителем подразделения железнодорожной администрации.
Полное опробование электропневматических тормозов производится на станциях формирования и оборота пассажирских поездов от стационарных устройств с автоматической регистрацией параметров или без автоматической регистрации параметров или от локомотивов.
Полное опробование тормозов производится от стационарной компрессорной установки или локомотива в соответствии с Правилами эксплуатации тормозов подвижного состава железных дорог. Перед проведением полного опробования тормозов проверить целостность тормозной магистрали поезда и убедиться в свободности прохождения сжатого воздуха по ней. Для этого осмотрщик вагонов хвостовой группы обязан известить машиниста локомотива по парковой связи или радиосвязи о начале проведения проверки и с соблюдением техники безопасности открыть последний концевой кран хвостового вагона, а затем закрыть его:
- у грузового поезда по истечении 8 - 10 с;
- у пассажирского поезда после срабатывания ускорителей экстренного торможения воздухораспределителей вагонов.
Проверку целостности тормозной магистрали производить при полностью заряженной тормозной сети состава, для пассажирского поезда дополнительно при выключенном источнике питания ЭПТ на локомотиве.
Во всех грузовых поездах осмотрщик вагонов обязан произвести замер зарядного давления в магистрали хвостового вагона при помощи манометра, устанавливаемого на головку соединительного рукава последнего вагона, и убедиться, что зарядное давление не должно отличаться более чем:
- на 0,3 кгс/кв. см от зарядного давления при длине поезда до 300 осей;
- на 0,5 кгс/кв. см при длине поезда более 300 до 400 осей включительно;
- на 0,7 кгс/кв. см при длине поезда более 400 осей.
Примечание: Замер давления в магистрали хвостового вагона поезда производить после полной зарядки тормозной сети всего поезда, до проверки целостности тормозной магистрали.
Осмотрщики вагонов должны проверить отпуск тормоза у каждого вагона поезда по уходу штока тормозного цилиндра и отходу тормозных колодок от колес. При выявлении несработавших на отпуск воздухораспределителей не разрешается производить их отпуск вручную до выяснения причин неотпуска. Все выявленные неисправности тормозного оборудования на вагонах должны быть устранены и действие тормозов у этих вагонов вновь проверено.
После полной зарядки тормозной сети пассажирского поезда до установленного давления машинист и осмотрщик вагонов обязаны проверить плотность тормозной сети поезда. Для проверки плотности тормозной сети необходимо перекрыть комбинированный кран или кран двойной тяги и по истечении 20 с после перекрытия крана замерить падение давления в тормозной магистрали; снижение давления допускается не более чем на 0,2 кгс/кв. см в течение 1 мин или 0,5 кгс/см в течение 2,5 мин.
Плотность тормозной сети от локомотива проверять должны машинист и осмотрщик вагонов при полном опробовании автотормозов и сокращенном опробовании, если оно выполняется после полного опробования от стационарной установки с автоматической регистрацией параметров или без автоматической регистрации параметров. При сокращенном опробовании автотормозов в других случаях присутствие осмотрщика вагонов при проверке плотности не требуется.
При полном опробовании электропневматических тормозов пассажирского поезда от локомотива или стационарных устройств осмотрщик вагонов на хвостовом вагоне обязан замерить напряжение в режиме торможения, которое должно быть в пассажирских поездах любой длины более 30 В, и записать эти данные в справку ВУ-45. Осмотрщики вагонов обязаны проверить действие электропневматических тормозов во всем поезде и убедиться в их нормальной работе.
Примечание: В пассажирском поезде на станциях производится вначале опробование электропневматических тормозов, а затем автоматических.
По результатам полного опробования автотормозов осмотрщик вагонов должен составить и выдать машинисту справку формы ВУ-45 об обеспеченности поезда тормозами и исправном их действии (Приложение К). Справка формы ВУ-45 составляется под копирку в двух экземплярах. Копия справки сохраняется в книжке этих справок в течение семи суток у должностного лица, производившего опробование тормозов.
Сокращенное опробование автоматических тормозов в поездах требуется произвести:
- после прицепки поездного локомотива к составу, если предварительно на станции было выполнено полное опробование автотормозов от компрессорной установки (станционной сети) или локомотива;
- после смены локомотивных бригад, когда локомотив от поезда не отцепляется;
- после всякого разъединения рукавов в составе поезда или между составом и локомотивом (кроме отцепки подталкивающего локомотива, включенного в тормозную магистраль), а также после перекрытия концевого крана в составе;
- при прицепке к прибывшему поезду вагона или группы вагонов производится сокращенное опробование тормозов с обязательной проверкой их действия у каждого прицепленного вагона и плотности тормозной сети поезда, а также с проверкой целостности тормозной магистрали в соответствии с п. п. 10.2.3 и 10.2.4 Правил по эксплуатации тормозов подвижного состава железных дорог.
- в пассажирских поездах после стоянки поезда более 20 мин, при падении давления в главных резервуарах ниже 5,5 кгс/кв. см, при смене кабины управления или после передачи управления машинисту второго локомотива на перегоне после остановки поезда в связи с невозможностью дальнейшего управления движением поезда из головной кабины;
- в грузовых поездах, если при стоянке поезда произошло самопроизвольное срабатывание автотормозов или изменение плотности более чем на 20% от указанной в справке формы ВУ-45;
- в грузовых поездах после стоянки поезда более 30 мин.
При сокращенном опробовании проверить состояние тормозной магистрали по действию тормозов двух хвостовых вагонов. Если сокращенное опробование выполняется после произведенного от стационарной компрессорной установки полного опробования, то машинист и осмотрщик вагонов обязаны проверить плотность тормозной сети поезда с локомотива.
В пассажирских поездах произвести сокращенное опробование сначала электропневматических тормозов, а затем автотормозов. Если сокращенное опробование автотормозов пассажирского поезда было произведено с привлечением начальника (механика-бригадира) поезда и проводников вагонов, то начальник (механик-бригадир) должен сделать отметку о выполнении сокращенного опробования автотормозов в имеющейся у машиниста справке формы ВУ-45. Опробование электропневматических тормозов производится порядком, аналогичным их полному опробованию от локомотива по действию тормозов двух хвостовых вагонов.
При каждом сокращенном опробовании автотормозов осмотрщик вагонов, а там, где эта должность не предусмотрена, дежурный по станции, главный кондуктор, составитель поездов или работники, на которых возложена обязанность производить опробование тормозов, делают отметку о выполнении сокращенного опробования автотормозов (включая отметку о происшедшем изменении состава с указанием номера хвостового вагона) в имеющейся у машиниста справке ВУ-45. В случае изменения плотности тормозной сети вследствие прицепки (отцепки) вагонов, новые данные о плотности тормозной сети машинист заносит в справку формы ВУ-45.
Без выполнения сокращенного опробования или с недействующими тормозами у двух хвостовых вагонов запрещается отправлять поезд на перегон.
Опробование тормозов в составах поездов с вагонами, оборудованными дисковыми тормозами
Проверка целостности тормозной магистрали и полное опробование тормозов производится в соответствии с Правилами по эксплуатации тормозов подвижного состава железных дорог.
Сокращенное опробование тормозов в поездах по действию тормозов 2-х хвостовых вагонов, если они оборудованы дисковыми тормозами, выполняется в соответствии с Правилами по эксплуатации тормозов подвижного состава железных дорог.
При опробовании тормозов проверка их срабатывания и отпуска на вагонах с дисковыми тормозами производится на каждой оси вагона по сигнализаторам и на тележках - по манометрам на боковой панели кузова вагона. При наличии давления по манометрам должны гореть сигнализаторы, а при отсутствии давления сигнализаторы должны погаснуть.
В случае появления дымления или искрения под вагонами отправление поезда в таких случаях допускается только после устранения причин, при необходимости выключив тормоз неисправной тележки или вагона. Тормоза отдельных тележек или вагона выключать также и при отсутствии видимых причин неисправности.
О выключении дисковых тормозов отдельных вагонов или тележек внести соответствующие отметки о тормозном нажатии в справку ВУ-45.
Машинист, получив справку, обязан убедиться, что отмеченные в ней данные о тормозах поезда соответствуют нормам и требованиям, установленным Правилами эксплуатации тормозов. При следовании с поездом двойной или многократной тягой, машинисты всех локомотивов перед отправлением должны ознакомиться с данными указанными в справке формы ВУ-45.
3.7.11. В зимних условиях осмотрщик обязан дополнительно:
1) перед соединением рукавов тормозной магистрали продуть ее сжатым воздухом, очистить головки соединительных рукавов от грязи, льда и снега. Запрещается наносить смазку на уплотнительные кольца;
2) вскрыть замерзший тормозной цилиндр (утечка воздуха по штоку), вынуть поршень, очистить рабочую поверхность цилиндра, протереть ее сухой технической салфеткой и смазать смазкой ЖТ-79Л или ПЛАСМА-Т5. Негодную манжету заменить. После сборки цилиндр испытать на плотность;
3) перед проведением полного опробованием автотормозов в составе от локомотива или стационарной установки при температуре окружающего воздуха - 25 °C и ниже выполнить трехразовое служебное торможение и отпуск, с последующей зарядкой тормозной магистрали до установленного зарядного давления;
4) при температуре окружающего воздуха - 25 °C и ниже при полном и сокращенном опробовании тормозов производить замеры времени отпуска тормозов двух хвостовых вагонов и величину зарядного давления в тормозной магистрали хвостового вагона;
5) при опробовании автотормозов и обнаружении воздухораспределителей, не чувствительных к торможению и отпуску, а также с наличием замедленного отпуска закрепить фланцы, осмотреть и очистить пылеулавливающую сетку и фильтр, после чего повторить проверку действия тормоза, в случае неудовлетворительного результата проверки воздухораспределитель заменить;
6) при плохой подвижности деталей рычажной передачи смазать их шарнирные соединения сезонным осевым маслом с добавлением керосина, образовавшийся лед удалить при первой возможности. Не допускается отправлять в поезде вагоны с тормозными колодками, которые не отходят от колес вследствие замораживания тормозной рычажной передачи.
Во время отправления поезда со станции осмотрщик - автоматчик отслеживает состояние тормозов вагонов всего поезда. В случае обнаружения вагонов с неисправностями, угрожающими безопасности движения, принять меры к немедленной остановке поезда, принять решение об устранении неисправностей или отцепке вагона и дальнейшем следовании поезда.
3.8.1. Запрещается постановка в поезда и следование в них вагонов, у которых в раме имеется хотя бы одна из следующих неисправностей:
- излом или трещина, переходящая с горизонтальной на вертикальную полку хребтовой, боковой, шкворневой или концевой балки, трещины в узлах сочленения хребтовой и шкворневой балок;
- продольные трещины в балках рамы длиной более 300 мм;
- трещины в надпятниковой плите (фланце) пятника длиной более 30 мм;
- вертикальные, продольные и наклонные трещины любой длины, если они проходят более чем через одно отверстие для болтов или заклепок (в усиливающих планках или накладках, ранее поставленных при ремонте на балках рамы, не допускаются изломы и трещины те же, что и в самих балках рамы, трещины, перекрытые накладками, не учитываются);
- обрыв сварного шва или ослабление заклепочного или болтового крепления пятника к раме вагона;
- длина вертикальных или наклонных трещин, расположенных на одной стенке балки, более 100 мм при измерении по вертикали между концами трещин;
- обрыв по сварке или разрыв накладок, соединяющих верхние листы поперечных балок рамы полувагона с нижним обвязочным угольником;
- трещины или разрывы верхнего или вертикального листа поперечной шкворневой или концевой балок рамы;
- вертикальные прогибы продольных балок у четырех- и шестиосных грузовых вагонов более 100 мм (в случае выявления замеряется на расстоянии между шкворневыми балками);
- трещины любой длины в рамах длиннобазных платформ.
3.8.2. У пассажирских вагонов, включаемых в поезда, трещины в балках рамы не допускаются.
Запрещается постановка в поезда и следование в них вагонов, кузова которых имеют хотя бы одну из следующих неисправностей:
грузовые вагоны
- обрыв сварного шва соединения стойки с обвязкой или балкой рамы, обрыв раскоса;
- повреждения крыши, обшивки, пола, потолочных или боковых люков, если груз может быть испорчен вследствие попадания влаги, выпасть на путь или быть похищенным, неисправность кровли, создающая опасность отрыва ее листов;
- отсутствие двери или дверного упора. Повреждение крепления или изгиб дверных рельсов или повреждение направляющих, угрожающие падением двери на путь;
- перекос кузова более 75 мм;
- зазор между шкворневой балкой и боковой рамой тележки у груженых цистерн менее 30 мм;
- уширение кузова вагона более 75 мм на одну сторону;
- отсутствие крышки люка или створки двери у полувагона. Обрыв хотя бы одного шарнирного соединения в крышке люка, неисправность запора крышки люка или торцовых дверей, которая может вызывать самопроизвольное их открывание или падение;
- излом верхней обвязки полувагона;
- повреждения бортов, досок и металлического настила пола, петель и запоров у платформы, которые могут вызвать падение бортов, груза или выход их за габарит;
- специализированные платформы, груженные крупнотоннажными контейнерами, у которых в узлах крепления контейнера хотя бы один фитинговый упор отсутствует либо не фиксируется в вертикальном рабочем положении, погнут, имеет трещину;
- трещины в котлах цистерн, которые вызывают течь груза;
- продольные и поперечные трещины в опорных листах и местах их приварки к котлам безрамных цистерн длиной более 300 мм;
- неисправности сливных приборов у цистерн, приводящие к потере груза, отсутствие запорных крышек сливных приборов;
- открытые крышки сливных приборов, крышки колпаков и откидных колпаков специальных цистерн;
- отсутствие, ослабление или обрыв пояса котла цистерны, сдвиг котла;
- неисправности и повреждения, нарушающие прочность крепления поручней, подножек и переходных площадок;
- открытые загрузочные люки, не зафиксированные специальным фиксатором штурвалы привода механизма разгрузки у вагонов для перевозки цемента, трещины в сварных соединениях кронштейнов крепления привода механизма разгрузки, обрыв крепления крышки загрузочного люка вагона-хоппера для зерна;
- трещины и пробоины кузовов, неисправности механизмов разгрузки приводящие к потере груза, у вагонов для перевозки минеральных удобрений, окатышей и агломерата;
- открытые переездные площадки у платформ для перевозки автомобилей.
В вагонах-думпкарах, кроме указанных неисправностей, не допускаются:
- повреждение механизма открывания бортов, механизма блокировки, проворачивания собачки, отогнутый или не совпадающий с опорой более 15 мм шип; отсутствие противовеса валика или шплинта в рычагах механизма открывания бортов или валика опоры кузова;
- ослабление болтов крепления корпуса амортизатора;
- излом ушка разгружающего цилиндра, обрыв упоров от перемещения кузова.
пассажирские вагоны
- перекос кузова более 50 мм;
- трещина в валике крепления переходной площадки;
- трещина, излом или отсутствие деталей крепления аккумуляторного ящика, в раме крепления установки кондиционирования и другого подвагонного оборудования;
- отказ генератора или предохранителей в его силовых цепях и цепях аккумуляторной батареи;
- отказ в системе люминесцентного освещения, при котором отсутствует освещение в салоне вагона, неисправность выключателя, дросселя, преобразователя люминесцентного освещения, якоря, щеткодержателя, а также замыкание на корпус;
- нарушение регулировки регулятора напряжения генератора реле обратного тока, реле минимального напряжения: неисправность щита стабилизатора, угольных столбов, пакетного переключателя, контрольно-измерительных приборов; ослабшие или подгоревшие контакты;
- отказ системы контроля нагрева букс или наличие сигнала о замыкании одной из цепей потребителей на корпус вагона, при котором горит только один из двух световых индикаторов контроля текущего состояния изоляции;
- пробой (отказ) высоковольтной магистрали или высоковольтной коммутирующей аппаратуры в цепи нагревательных элементов котла и печей электроотопления;
- отказ в цепи управления вентилятора, электродвигателя вентилятора, конденсатора;
- нарушение регулировки терморегулирующего вентиля, неисправность компрессора, конденсатора, ослабшие ремни, срабатывание автоматической защиты;
- отсутствие пломбы на кожухе "угольного" регулятора напряжения генератора.
Кроме перечисленного, не допускается отправление пассажирских вагонов с пункта формирования или оборота, если:
- не закреплены аккумуляторные батареи и перемычки;
- неисправны противовзрывные клапаны, болты подвески, система вентиляции и запоры крышек аккумуляторных ящиков;
- низкий, менее 10 мм, уровень электролита в аккумуляторных батареях, а также короткозамкнутые элементы;
- отсутствует фреон в системе охлаждения в летнее время;
- загрязнены воздушные фильтры;
- нарушена регулировка вентилятора;
- нарушена работа термоавтоматики в режимах охлаждения и отопления;
- неисправно реле высокого давления;
- имеется утечка фреона в системе охлаждения;
- не герметичен трубопровод или сливной бак вакуумного туалета.
- не надежно закреплен сливной бак. Шплинты на гайках крепления должны быть на месте и не иметь трещин, забоев и сколов. Все узлы крепления должны быть надежно затянуты.
Осмотр и ремонт пассажирских вагонов с системой высоковольтного отопления должны производиться в соответствии с требованиями, которые применительно к местным условиям предусматриваются в рабочем технологическом процессе, разработанном с соблюдением требований правил техники электробезопасности.
3.10.1. Осмотр состояния всех типов привода генератора производят на пунктах формирования и оборота пассажирских поездов, в пути следования на пунктах технического обслуживания в порядке, предусмотренном Инструкцией по техническому содержанию оборудования пассажирских вагонов.
3.10.2. Состояние резьбовых креплений приводов контролировать обстукиванием независимо от целостности проволочной обвязки.
У приводов вагонных генераторов от средней части оси контролируется состояние крепления и положение редуктора относительно оси колесной пары:
- зазор в блоках резиновых амортизаторов опоры против скручивания. Амортизаторы блоков подвески генераторов DUGG-28B и DCG 4435/2, 2ГВ.003 и 2ГВ.008 проверяют по размеру "А", в соответствии с рисунком 3.32, который должен составлять не менее:
1) для амортизаторов под буквами а), б), в), д) - 40 мм;
2) для амортизаторов под буквами г), е) на втулочной посадке - 89 мм;
3) для амортизаторов под буквами г), е) без втулочной подвески - 37,5 мм.
Амортизаторы, имеющие видимые трещины и надрывы, заменить.
- зазор между генераторами 2ГВ.003, 2ГВ.008 и основаниями, а также дополнительными и предохранительными скобами должен быть от 5 до 8 мм. При большей величине зазора в пункте оборота резиновые амортизаторы должны быть заменены новыми, а в пути следования (на станции) - демонтировать карданный вал.

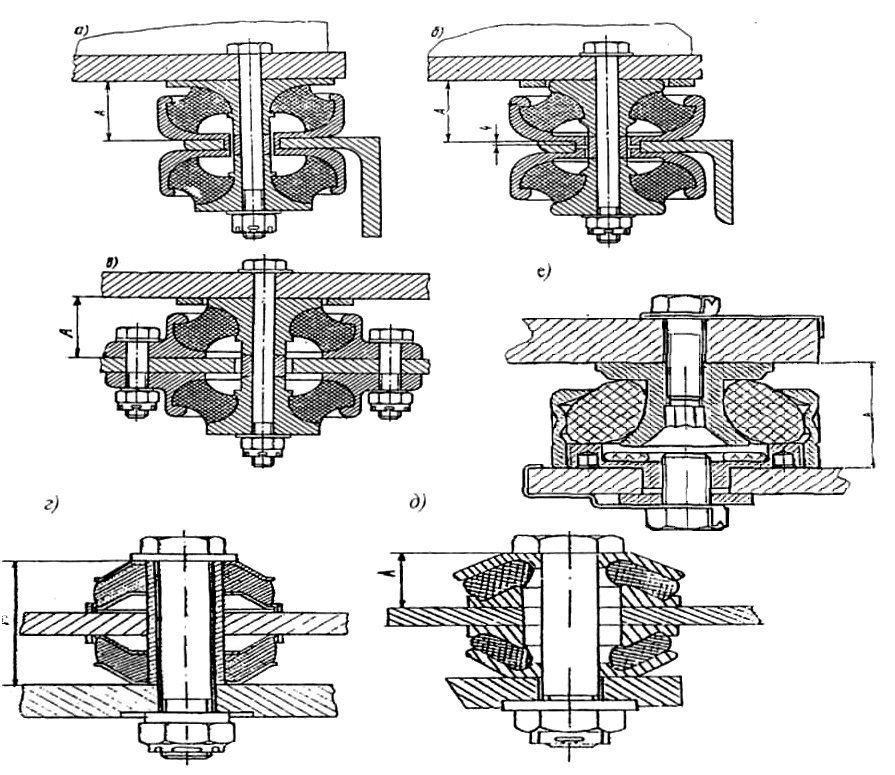

![]() а) DUGG-28В и DCG 4435/24/2а3; б) DUGG-28В (с буртиком 4 мм); в) RGA4-32; г, д) блок подвески генераторов вагонов ТВЗ; е) универсальный амортизатор подвесок генераторов DUGG-28В и DCG 4435/24/2а3.
В опоре редукторов К-0192.000.000 производства ООО "ИВП-ЭД" ослабление болтов крепления опоры на кронштейне поперечного бруса рама тележки, а также люфт в упругих шарнирах опоры не допускается. Запрещается установка в опору К-0192.000.000 деталей опоры конструкции Германии.
3.10.3. Запрещается постановка в поезда и следование в них вагонов, у которых привод генератора имеет хотя бы одну из следующих неисправностей:
- сдвиг редукторов на средней части оси колесной пары. Признаком сдвига редуктора относительно оси колесной пары является разрыв контрольных линий, нанесенных с обеих сторон торцовых фланцев редуктора и вдоль оси колесной пары, перекос стальных и резиновых вкладышей, выдавливание резиновых муфт ведущего фланца редуктора. Проворачивание редуктора на оси колесной пары, определяемое смещением контрольных линий, не является браковочным признаком, однако требует более тщательной проверки исправности редуктора;
- ослабление шпилек крепления редуктора от торца оси, промежуточной части редуктора, ослабление болтов крепления опоры против скручивания редуктора от средней части оси, предохранительных устройств, карданных валов, фрикционной и эластичной муфт или отсутствие обвязочной проволоки крепительных болтов, где это предусмотрено чертежами;
- наличие льда на карданном валу или следов касания о предохранительные скобы или другие детали тележки. Погнутость, вмятины, пробоины трубы и другие механические повреждения карданного вала, центробежной и эластичной муфт сцепления;
- недостаток (отсутствие) или загрязнение смазки в редукторе;
- повреждение сшивки, надрыв и расслоение плоских ремней привода;
- температура корпуса редуктора в местах установки подшипников, шарниров карданного вала и фрикционной муфты сцепления превышает 70 °C. При повышенной температуре нагрева, привод должен быть демонтирован;
- люфт в креплении ведущего шкива клиноременного редукторно-карданного привода (ТРКП) и клиноременно-карданного привода (ТК-2) к торцу оси. При наличии зазора производят перемонтаж узла крепления шкива к торцу оси колесной пары с выкаткой колесной пары;
- обрыв или трещина резиновых вкладышей шарниров, вала привода генератора от торца, а также вмятины корпусов шарниров;
- трещины и отколы шкивов клиноременно-карданного и плоскоременного приводов;
- зазор в посадке зубчатого колеса на валу редуктора;
- износ и изгиб болта натяжного устройства ТРКП более 5 мм. Высота пружины натяжного устройства ремней привода ТРКП должна быть при ее рабочем состоянии 100 +/- 5 мм, а в приводе ТК-2 - 110 +/- 5 мм;
- посторонний шум при работе редуктора.
В пути следования пассажирского поезда, необходимо сменить колесную пару при обнаружении следующих неисправностей привода генератора:
- заклинивания, сдвига редуктора на средней части оси;
- обрыва резины эластичной муфты редуктора от торца шейки оси, приведшего к загрязнению смазки буксы, а также попаданию в буксу редукторного масла марки ТМ-9П;
- обрыва болтов крепления эластичной муфты редуктора от торца шейки оси при невозможности вывертывания болтов из резьбовых гнезд на торце шейки оси;
- обрыв шпилек;
- разработки резьбовых гнезд крепления промежуточной части редуктора от торца шейки оси;
- ослабления крепления специальной гайки М110 ТРКП, приведшего к дефектам резьбы торца колесной пары.
Кроме того, в пунктах формирования и оборота пассажирских поездов запрещается ставить в поезда вагоны, редукторно-карданные приводы которых имеют:
- просроченный или истекающий в пути следования срок ревизии привода (определяется по трафарету на корпусе хвостовика редуктора или бирке);
- суммарный зазор в зацеплении шестерен более 2,5 мм у редуктора привода от торца оси; измеренный на дуге диаметром 120 мм при покачивании карданного вала, и более 3 мм у редукторов, с приводом от средней части, измеренный на дуге диаметром 100 мм ступицы шарнира, более 3 мм;
- зазор между дисками фрикционной муфты привода МАБ-П менее 0,8 или более 2,6 мм;
- расстояние между фланцами хвостовика редуктора и генератора (муфты), не соответствующее размеру: привода от торца оси 1376 +/- 2 мм; привода от средней части оси 1454 +/- 5 мм;
- утечку смазки через лабиринтное уплотнение, наличие редукторной смазки на диске колесной пары, отсутствие или недостаток смазки в игольчатых подшипниках шарниров и шлицевых соединениях карданных валов, выявленные по наличию ржавчины в этих узлах;
некомплектность приводных ремней ТРКП или ТК-2.
3.10.4. В зависимости от характера повреждения приводов в пути следования поезда работники ПТО и поездная бригада при неисправностях в приводе от средней части оси колесной пары, в приводе от торца оси колесной пары и приводе с ременной передачей должны руководствоваться требованиями, приведенными в таблице 3.9.
???????????????????????????????????????????????????????????????????????????
?Характерный признак? Неисправность ?Действие поездной бригады в ?
? ? ? пути следования и работы, ?
? ? ?производимые на ПТО, пунктах ?
? ? ? формирования и оборота ?
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
?Греется ?Заклинило подшипник ?Демонтировать карданный вал и?
?центробежная муфта ?генератора или муфты, ?продолжать движение до пункта?
?сцепления ?зазор между дисками ?формирования и оборота ?
? ?трения не соответствует? ?
? ?значениям ? ?
? ?0,8 - 2,6 мм ? ?
???????????????????????????????????????????????????????????????????????????
?Нехарактерный шум ?Погнут или помят ?То же ?
?при движении поезда?карданный вал ? ?
???????????????????????????????????????????????????????????????????????????
?Не передается ?Разрушена эластичная ?На ближайшем ПТО, в пункте ?
?вращение генератору?муфта привода ВБА ?оборота заменить эластичную ?
? ? ?муфту или демонтировать ?
? ? ?карданный вал ?
???????????????????????????????????????????????????????????????????????????
?Стук, толчки при ?Разрушена опора ?Демонтировать карданный вал и?
?работе привода ?моментов ?принять меры к закреплению ?
? ? ?опоры, а в пункте ?
? ? ?формирования или оборота ?
? ? ?отремонтировать ?
???????????????????????????????????????????????????????????????????????????
?Не вращается ?Заклинило подшипник ?На перегоне или промежуточной?
?подшипник ведомого ?ведомого вала ?станции отвернуть от ведомого?
?вала, проворот, ? ?вала девять болтов с ?
?сдвиг редуктора на ? ?шестигранной головкой М12 x ?
?оси. Возможны ? ?х 60 и три болта М12 x 40. ?
?поломка зубьев ? ?Ввернуть три отжимных болта ?
?шестерен и юз ? ?М12 x 80 в отверстия трех ?
?колесной пары ? ?болтов М12 x 40. При этом ?
? ? ?ведомый вал должен ?
? ? ?выдвинуться из корпуса ?
? ? ?настолько, что зубья шестерен?
? ? ?выйдут из зацепления. В этом ?
? ? ?положении ведомый вал в ?
? ? ?комплекте, зафиксировать ?
? ? ?тремя болтами М12 x 80. На ?
? ? ?ближайшем ПТО, пункте оборота?
? ? ?или формирования заменить ?
? ? ?колесную пару с редуктором ?
???????????????????????????????????????????????????????????????????????????
?Не вращается ?Заклинило подшипник ?На перегоне промежуточной ?
?генератор, ?полого вала ?станции демонтировать ?
?проворот, сдвиг ? ?карданный вал. Демонтировать ?
?редуктора. ? ?опору моментов с опорным и ?
?Нехарактерный звук ? ?аварийным плечами. Вынуть ?
?при работе привода ? ?ведомый вал в комплекте из ?
? ? ?корпуса редуктора. При этом ?
? ? ?редуктор будет свободно ?
? ? ?вращаться на оси колесной ?
? ? ?пары. Скорость движения не ?
? ? ?более 30 км/ч. На ближайшем ?
? ? ?ПТО, пункте формирования или ?
? ? ?оборота заменить колесную ?
? ? ?пару с редуктором ?
???????????????????????????????????????????????????????????????????????????
?Разрыв контрольных ?Сдвиг редуктора ?На перегоне или промежуточной?
?линий, перекос ?относительно оси ?станции демонтировать ?
?стальных и ?колесной пары ?карданный вал и со скоростью ?
?резиновых ? ?не выше 30 км/ч следовать до ?
?вкладышей, ? ?ближайшего ПТО, пункта ?
?выдавливание ? ?формирования или оборота. По ?
?резинового кольца ? ?прибытии заменить колесную ?
?ведущего фланца ? ?пару с редуктором. ?
?редуктора ? ? ?
? ?Наличие зазора ?На промежуточной станции ?
? ?редукторного вала более?демонтировать карданный вал. ?
? ?3 мм, определяемого ?В пункте формирования или ?
? ?зазором в сцеплении ?оборота произвести перемонтаж?
? ?шестерен и соединениях ?редуктора с выкаткой колесной?
? ?других деталей при ?пары ?
? ?покачивании карданного ? ?
? ?вала вокруг продольной ? ?
? ?оси (зазор измеряют на ? ?
? ?радиусе 100 мм). ? ?
???????????????????????????????????????????????????????????????????????????
?Примечание. На технических станциях, где нет приписного парка ?
?пассажирских вагонов, допускается заменять колесные пары с редуктором от ?
?средней части на колесные пары без редуктора. Колесная пара с отказавшим ?
?редуктором должна быть отправлена в депо приписки вагона в трехдневный ?
?срок. ?
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
?Сорвана ?Заклинило ротор ?На перегоне или промежуточной?
?предохранительная ?генератора ?станции демонтировать ?
?муфта приводов РК, ? ?приводной вал привода РК. ?
?проскальзывание, ? ?Снять приводные ремни ?
?нагрев ременной ? ? ?
?передачи ? ? ?
???????????????????????????????????????????????????????????????????????????
?Обрыв резиновой ?Заклинило редуктор ?На перегоне или промежуточной?
?муфты, посторонние ?приводов РК, ?станции демонтировать ?
?шумы. Чрезмерный ? ?приводной вал и редуктор, ?
?нагрев редуктора, ? ?вместо которого установить ?
?возможна поломка ? ?буксовую крышку. ?
?зубьев шестерен. ? ?На ближайшем ПТО произвести ?
?Генератор не ? ?промежуточную ревизию ?
?обеспечивает ? ?буксового узла ?
?питание ? ? ?
?потребителей ? ? ?
?электроэнергией ? ? ?
???????????????????????????????????????????????????????????????????????????
?Шум при работе ?Помят или изогнут ?На промежуточной станции ?
?привода ?приводной вал приводов ?демонтировать приводной или ?
? ?РК, или карданный вал ?карданный вал или снять ?
? ?привода ТРК, разрушение?ремни и продолжать движение ?
? ?его подшипников ?до пункта оборота или ?
? ? ?формирования, где произвести ?
? ? ?ремонт ?
???????????????????????????????????????????????????????????????????????????
?Обрыв проволочной ?Ослабли гайки шпилек ?На промежуточной станции или ?
?обвязки ?М20 или шпилек М12 ?ПТО подтянуть гайки. ?
? ?приводов РК ?Проверить состояние их ?
? ? ?затяжки на последующих ?
? ? ?станциях. В пункте оборота ?
? ? ?или формирования произвести ?
? ? ?перемонтаж редуктора. ?
? ? ? ?
? ?Наличие зазора ?На промежуточной станции ?
? ?редуктора приводов РК, ?демонтировать приводной вал. ?
? ?более 2,5 мм, ?В пункте формирования или ?
? ?определяемого зазором в?оборота отремонтировать ?
? ?зацеплении шестерен и ?детали приводного вала и ?
? ?соединениях других ?произвести перемонтаж ?
? ?деталей при покачивании?редуктора ?
? ?приводного вала вокруг ? ?
? ?продольной оси зазор ? ?
? ?измеряют на радиусе 120? ?
? ?мм ? ?
???????????????????????????????????????????????????????????????????????????
?Повышенный уровень ?Обрыв или трещина ?На промежуточной стации ?
?шума. Генератор не ?резинового элемента ?демонтировать приводной вал и?
?обеспечивает ?(вкладыша) приводного ?продолжать движение до пункта?
?потребителей ?вала редуктора приводов?оборота или формирования и ?
?электроэнергией ?РК ?отремонтировать детали ?
???????????????????????????????????????????????????????????????????????????
?Люфт шкива ?Ослабление узла ?На промежуточной станции ?
? ?крепления ведущего ?снять ремни. На ближайшем ?
? ?шкива привода ТРК или ?ПТО, пункте формирования или ?
? ?ТК-2 с зубчатой ?оборота произвести ?
? ?фиксацией, наличие ?перемонтаж узла с выкаткой ?
? ?люфта ведущего шкива ?колесной пары ?
???????????????????????????????????????????????????????????????????????????
?Проскальзывание, ?Заклинило редуктор ?На перегоне или ?
?обрыв ремней, ?привода ТРК ?промежуточной станции снять ?
?нагрев шкивов ? ?ремни, в пункте оборота или ?
? ? ?формирования заменить ?
? ? ?редуктор ?
? ???????????????????????????????????????????????????????
? ?Сдвиг или проворот ?На ближайшем ПТО ?
? ?шкива плоскоременного ?демонтировать ремни, в пункте?
? ?или текстропного ?оборота или формирования ?
? ?привода от средней ?произвести перемонтаж шкива ?
? ?части оси ? ?
???????????????????????????????????????????????????????????????????????????
(обязательное)
СРЕДСТВА ИЗМЕРЕНИЙ, ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ
ОБЩЕГО ПОЛЬЗОВАНИЯ НА ПТО
Средства измерительной техники и инструмент Количество
Толщиномер для измерения толщины обода колеса 2
(черт. Т 447.07.000 СБ)
Шаблоны:
- измерения расстояния между внутренними гранями ободов 2
колес (черт. Т 447.02.000 СБ)
- абсолютный (черт. Т 447.05.000 СБ) 2
- для измерения вертикального подреза гребня 2
(черт. Т 447.08.000 СБ)
- для определения положения клина относительно надрессорной 2
балки в эксплуатации (черт. Т 914.19.000 СБ)
- для проверки автосцепки N 873 (Т 416.38.000 СБ) 2
Скоба ДК для измерения диаметра колеса (черт. Т 447.01.000 2
СБ)
Штанген для измерения базы тележек (черт. Т 914.01 СБ) 2
Рейка для измерения высоты автосцепки над головками рельсов 2
(черт. Т 416.43.000 СБ)
Ломик-лапа для извлечения чек тормозных колодок 2
(рекомендуемый)
Ломик-калибр для контроля износа элементов контура не менее 2
зацепления автосцепок при растянутых вагонах (исходя из
Т 416.00.023 (для ПТО станций производящих техническое штатного
обслуживание пассажирских поездов с пролазкой) расписания
ПТО)
Бесконтактный термометр "Кельвин" (технические условия МФКВ. 2
К1.02.003 ТУ)
Досмотровая штанга УД 01.2/0,35-6 м 4
Ключи гаечные с открытым зевом, односторонние размером 41, 3
50, 60 мм (ГОСТ 2841-80)
Зубило слесарное (ГОСТ 7211-86) 1
Кувалда (ГОСТ 11401-75) 1
Домкрат г.п. 40 тн 4
Манометр переносной с верхним пределом измерения 1 МПа (10 4
кгс/кв. см), класс точности 1 (ГОСТ 2405-88)
Примечание: На ПТО (ППВ, ПТОР) должны быть спаренные тормозные башмаки,
переносные диски и фонари ограждения путей в количестве, установленном в
рабочем технологическом процессе.
(обязательное)
ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ СЛЕСАРЕЙ ПТО
Инструмент и принадлежности Количество
Слесарь по ремонту пневматического оборудования вагонов
Ключ трубный рычажный (ГОСТ 18981-73) 1
Ключи гаечные двусторонние, размерами 17 x 19; 22 x 27; 14 x 17 мм 3
(ГОСТ 10112-2001)
Молоток слесарный массой 0,5 кг (ГОСТ 2310-77) 1
Бородок слесарный (ГОСТ 7214-72) 1
Отвертка (ГОСТ 17199-88) 1
Фонарь (ГОСТ 4677-74) 1
Емкость для мыльного раствора в летнее время 1
Кисть волосяная 1
Ящик для инструмента 1
Слесарь по ремонту вагонов
Молоток слесарный массой 0,5 кг (ГОСТ 2310-77) 1
Ключи гаечные двусторонние, размерами 22 x 27; 30 x 32 мм 2
(ГОСТ 10112-2001)
Зубило слесарное (ГОСТ 7211-86) 1
Бородок слесарный (ГОСТ 7214-72) 1
Рулетка металлическая (ГОСТ 7502-92) 1
Кронциркуль (ГОСТ 166-89) 1
Линейка (ГОСТ 427-75) 1
Фонарь (ГОСТ 4677-74) 1
Ящик для инструмента 1
Примечание: При использовании ремонтных передвижных машин типа РУ-4-6-6М
инструмент слесарей ПТО размещается на этих машинах.
(обязательное)
ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ
ОСМОТРЩИКОВ ВАГОНОВ
Инструмент и принадлежности Количество
Осмотрщик вагонов
Ломик для проверки предохранителя автосцепки от саморасцепа 1
(Т 416.00.023)
Рулетка металлическая (ГОСТ 7502-92) 1
Портативная малогабаритная радиостанция 1
Набор щупов для замера зазоров скользунов (Т 914.21.000 СБ) 1
Набор щупов (Т 914.21.000 СБ) 1
Шаблоны:
- замера завышения и занижения фрикционных клиньев 1
(Т 914.19.000 СБ)
- абсолютный (Т 447.05.000 СБ) 1
- измерения вертикального подреза гребня (Т 447.08.000 СБ) 1
- проверки автосцепки N 873 (Т 416.38.000 СБ) 1
Толщиномер для измерения толщины обода колеса 1
(черт. Т 447.07.000 СБ)
Кронциркуль (ГОСТ 166-89) 1
Линейка (ГОСТ 427-75) 1
Лупа 10-х увеличения (ГОСТ 25706-83) 1
Фонарь (ГОСТ 4677-74) 1
Зеркало (ГОСТ 17716-91) 1
Молоток массой 0,5 кг, с ручкой длиной 0,6 - 0,7 м 1
(черт. N РП 9-04 СБ)
Сумка для инструмента универсальная СУ-1 (ТУ-001-24-95) 1
Осмотрщик-ремонтник вагонов
Кроме инструмента и принадлежностей для осмотрщика вагонов,
осмотрщик-ремонтник должен иметь:
Зубило слесарное (ГОСТ 7211-86) 1
Ключи гаечные двусторонние, размерами 22 х 27; 30 х 32 мм 2
(ГОСТ 10112-2001)
Бородок слесарный (ГОСТ 7214-72) 1
Молоток слесарный массой 0,5 кг (ГОСТ 2310-77) 1
Осмотрщик вагонов по обслуживанию пневматического
оборудования вагонов
Молоток слесарный массой 0,5 кг (ГОСТ 2310-77) 1
Ключи гаечные размерами 22 х 27; 14 х 17; 17 х 19 мм 3
(ГОСТ 10112-2001)
Ключ трубный рычажный (ГОСТ 18981-73) 1
Рулетка металлическая (ГОСТ 7502-92) 1
Фонарь (ГОСТ 4677-74) 1
Сумка для инструмента универсальная СУ-1 (ТУ-001-24-95) 1
Примечание: Конкретный перечень инструмента и принадлежностей
устанавливается рабочим технологическим процессом каждого ПТО.
(обязательное)
СРОКИ ПРОВЕДЕНИЯ
ДЕПОВСКОГО И КАПИТАЛЬНОГО РЕМОНТОВ ГРУЗОВЫХ И ПАССАЖИРСКИХ
ВАГОНОВ КУРСИРУЮЩИХ В МЕЖГОСУДАРСТВЕННОМ СООБЩЕНИИ
Нормативы периодичности проведения
капитального ремонта грузовых вагонов по критерию
календарной продолжительности эксплуатации
???????????????????????????????????????????????????????????????????????????
? N ? Род грузового вагона ?Нормативный ?Капитальный ?Капитальный ?
? п/п ? ?срок службы,?ремонт после?ремонт после?
? ? ? лет ? постройки, ?капитального?
? ? ? ? лет ?ремонта, лет?
???????????????????????????????????????????????????????????????????????????
? 1 ? 2 ? 3 ? 4 ? 5 ?
???????????????????????????????????????????????????????????????????????????
?1. ?КРЫТЫЕ ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?1.1. ?Универсальные постройки до ? 32? 12? 10?
? ?1985 г., включая ? ? ? ?
? ?оборудованные теплоизоляцией? ? ? ?
???????????????????????????????????????????????????????????????????????????
?1.2. ?Универсальные постройки с ? 32? 13? 12?
? ?1985 г., включая ? ? ? ?
? ?оборудованные теплоизоляцией? ? ? ?
???????????????????????????????????????????????????????????????????????????
?1.3. ?Для перевозки зерна ? 30? 15? - ?
???????????????????????????????????????????????????????????????????????????
?1.4. ?Для перевозки минеральных ? 26? 10? 8?
? ?удобрений и сырья ? ? ? ?
? ?минеральных удобрений ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?1.5. ?Для перевозки апатитового ? 24? 10? 8?
? ?концентрата и апатита ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?1.6. ?Для перевозки автомобилей ? 30? 15? -?
???????????????????????????????????????????????????????????????????????????
?1.7. ?Для перевозки скота ? 30? 8? 8?
???????????????????????????????????????????????????????????????????????????
?1.8. ?Для перевозки цемента ? 26? 12? 9?
???????????????????????????????????????????????????????????????????????????
?1.9. ?Для перевозки ? 24? 13? - ?
? ?гранулированной сажи ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?1.10.?Для перевозки ? 24? 12? - ?
? ?гранулированной серы ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?1.11.?Для перевозки муки ? 30? 15? - ?
???????????????????????????????????????????????????????????????????????????
?1.12.?Для перевозки бумаги ? 32? 13? 12?
???????????????????????????????????????????????????????????????????????????
?1.13.?Для перевозки ? 30? 10? 10?
? ?гранулированных полимеров ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?1.14.?Для перевозки технического ? 22? 11? - ?
? ?углерода ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?1.15.?Для перевозки холоднокатаной? 32? 13? 12?
? ?стали ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?1.16.?Переоборудованные из ? 25? 16? - ?
? ?рефрижераторного подвижного ? ? ? ?
? ?состава ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?2. ?ПЛАТФОРМЫ ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?2.1. ?Универсальные ? 32? 15? 12?
???????????????????????????????????????????????????????????????????????????
?2.2. ?Для перевозки большегрузных ? 32? 17? - ?
? ?контейнеров, крупнотоннажных? ? ? ?
? ?контейнеров и колесной ? ? ? ?
? ?техники ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?2.3. ?Для перевозки автомобилей ? 30? - ? - ?
? ?двухъярусные ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?2.4. ?Для перевозки рулонной ? 32? 17? - ?
? ?стали, листовой стали, ? ? ? ?
? ?заготовок, колес, колесных ? ? ? ?
? ?пар ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?2.5. ?Для перевозки леса в хлыстах? 32? 17? - ?
???????????????????????????????????????????????????????????????????????????
?2.6. ?Для перевозки лесоматериалов? 32? 17? - ?
???????????????????????????????????????????????????????????????????????????
?2.7. ?Контейнеровозы, ? 22? - ? - ?
? ?переоборудованные из ? ? ? ?
? ?полувагонов ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?2.8. ?Контейнеровозы, ? 32? - ? - ?
? ?переоборудованные из крытых ? ? ? ?
? ?вагонов ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?3. ?ПОЛУВАГОНЫ ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?3.1. ?Постройки до 1985 г. ? 22? - ? 8?
???????????????????????????????????????????????????????????????????????????
?3.2. ?Постройки с 1985 г. ? 22? 11? - ?
???????????????????????????????????????????????????????????????????????????
?3.3. ?Для перевозки окатышей и ? 15? 4? 4?
? ?агломерата ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?3.4. ?Для перевозки битума ? 30? 5? 5?
???????????????????????????????????????????????????????????????????????????
?3.5. ?Для перевозки кокса ? 15? 4? 4?
???????????????????????????????????????????????????????????????????????????
?3.6. ?Для перевозки сыпучих ? 20? 5? 5?
? ?металлургических грузов ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?3.7. ?Для перевозки ? 22? 11? - ?
? ?технологической щепы ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?3.8. ?Для перевозки торфа ? 22? 11? - ?
???????????????????????????????????????????????????????????????????????????
?3.9. ?Для перевозки глинозема с ? 25? 10? 10?
? ?разгрузочными бункерами ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?3.10.?Думпкары ? 22? 10? 7?
???????????????????????????????????????????????????????????????????????????
?3.11.?Хоппер-дозаторы ? 25? 10? 8?
???????????????????????????????????????????????????????????????????????????
?4. ?ЦИСТЕРНЫ ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ?1985 г. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?4.2. ?Нефтебензиновые постройки с ? 32? 13? 12?
? ?1985 г. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?4.3. ?Восьмиосные нефтебензиновые ? 32? 11? 11?
???????????????????????????????????????????????????????????????????????????
?4.4. ?Для перевозки вязких ? 32? 10? 10?
? ?нефтепродуктов ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?4.5. ?Для перевозки кислоты 4-х и ? 18? 5? 5?
? ?8-осные (серной, слабой ? ? ? ?
? ?азотной, соляной, фенола, ? ? ? ?
? ?суперфосфатной, уксусной, ? ? ? ?
? ?олеума) ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?4.6. ?Для перевозки улучшенной ? 18? 6? 6?
? ?серной кислоты ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?4.7. ?Для перевозки меланжа ? 13? 4? 3?
???????????????????????????????????????????????????????????????????????????
?4.8. ?Для перевозки спиртов и ? 30? 10? 10?
? ?пищевых продуктов (спирта, ? ? ? ?
? ?виноматериалов, плодоовощных? ? ? ?
? ?соков, молока) ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?4.9. ?Для перевозки пропана, ? 40? 10? 10?
? ?аммиака, углеводородных ? ? ? ?
? ?газов ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?4.10.?Для перевозки хлора, ? 24? 6? 6?
? ?этиловой жидкости, ? ? ? ?
? ?ацетальдегида, винилхлорида,? ? ? ?
? ?пентана, желтого фосфора ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?4.11.?Для перевозки ? 24? 12? - ?
? ?кальцинированной соды, ? ? ? ?
? ?поливинилхлорида, ? ? ? ?
? ?капролактама, жидкого пека, ? ? ? ?
? ?пасты сульфанола, серы, ? ? ? ?
? ?расплавленной серы ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?4.12.?Для перевозки ядохимикатов, ? 24? 6? 6?
? ?бензола ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?4.13.?Для перевозки метанола ? 24? 10? 8?
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
?4.15.?Для тяжелых порошкообразных ? 24? 6? 6?
? ?грузов ? ? ? ?
???????????????????????????????????????????????????????????????????????????
ИС NORMPROD: примечание.
Нумерация пунктов дана в соответствии с источником опубликования.
?4.15.?Для опасных грузов ? - ? 5? 4?
? ?непоименованных в п. п. 4.1 ? ? ? ?
? ?- 4.14 ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?5. ?РЕФРИЖЕРАТОРНЫЕ ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?5.1. ?5-вагонная секция ЦА-5 ? 25? 16? - ?
???????????????????????????????????????????????????????????????????????????
?5.2. ?5-вагонная секция БМЗ с N ? 25? 16? - ?
? ?5-1001 постройки до 1975 г. ? ? ? ?
? ?включительно ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?5.3. ?5-вагонная секция БМЗ ? 25? 16? - ?
? ?постройки с 1976 г. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?5.4. ?5-вагонная секция ЦБ-5 ? 25? 16? - ?
???????????????????????????????????????????????????????????????????????????
?5.5. ?Автономный рефрижераторный ? 25? 16? - ?
? ?вагон постройки до 1976 г. ? ? ? ?
? ?включительно ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?5.6. ?Автономный рефрижераторный ? 25? 16? - ?
? ?вагон постройки с 1977 г. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?5.7. ?АРВ с сопровождением ? 25? 16? - ?
???????????????????????????????????????????????????????????????????????????
?5.8. ?Вагон-термос (800) на ? 25? - ? - ?
? ?тележках модели 18-100 ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?5.9. ?ИВ-термос переоборудованный ? 25? 16? - ?
? ?из грузового вагона PC. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?6. ?ВАГОНЫ СПЕЦИАЛЬНОГО ? ? ? ?
? ?НАЗНАЧЕНИЯ ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?6.1. ?Цистерны рельсошлифовальных ? - ? 4? 4?
? ?поездов ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?6.2. ?Восстановительных поездов ? - ? 16? 16?
???????????????????????????????????????????????????????????????????????????
?6.3. ?Пожарных поездов, ? ? 15? 15?
? ?передвижных и весовых ? ? ? ?
? ?мастерских, вагоны - ? ? ? ?
? ?раздатчики материально - ? ? ? ?
? ?технического снабжения, ? ? ? ?
? ?весоповерочные, путевых ? ? ? ?
? ?машинных станций, дистанций ? ? ? ?
? ?пути, щебеночных заводов, ? ? ? ?
? ?дистанций энергоснабжения ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?6.4. ?Крытые вагоны, оборудованные? - ? 15? 15?
? ?под жилье, ? ? ? ?
? ?маслоочистительные станции, ? ? ? ?
? ?шефмонтажные летучки ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?7. ?ТРАНСПОРТЕРЫ ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?7.1. ?Транспортер платформенного ? 35? 12? 12?
? ?типа ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?7.2. ?Транспортер площадочного ? 35? 12? 12?
? ?типа ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?7.3. ?Транспортер сцепного типа ? 35? 12? 12?
???????????????????????????????????????????????????????????????????????????
?7.4. ?Транспортер колодцевого типа? 35? 12? 12?
???????????????????????????????????????????????????????????????????????????
?7.5. ?Транспортер сочлененного ? 35? 9? 9?
? ?типа ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Нормативы периодичности проведения
деповского ремонта грузовых вагонов по критерию фактически
выполненного объема работ (пробегу)
Примечание: Грузовым вагонам, оборудованным тележками модели 18-100 с износостойкими элементами в узлах трения, норматив пробега после производства деповского ремонта до следующего планового ремонта устанавливается в размере 160,0 тыс. километров при сохранении предельной календарной продолжительности межремонтного периода, установленного в таблице 11.
Нормативы периодичности проведения
деповского ремонта грузовых вагонов по критерию
календарной продолжительности эксплуатации
и технического обслуживания ТО-3 пассажирских вагонов
Примечание:
1. При производстве всех видов ремонта и технического обслуживания пассажирских вагонов запрещается обезличивание тележек.
2. Все пассажирские вагоны после постройки и прошедшие КР-2 и КВР первым деповским ремонтом ремонтируются через два года, первым капитальным ремонтом КР-1 через 6 лет.
3. Тележкам колеи 1435 мм международного сообщения производить ТО-3 через каждые 6 месяцев после постройки и планового вида ремонта.
4. Сроки производства деповского, капитального (КР-1 и КР-2) ремонта вагона специального назначения, предусмотренным настоящей таблицей, устанавливаются железнодорожной администрацией или владельцем инфраструктуры.
5. Переоборудование пассажирских вагонов под служебно-технические и другие типы вагонов допускается производить не менее чем через 20 лет после их постройки.
--------------------------------
1. Пробег между деповскими ремонтами 450000 км или срок эксплуатации не более 3-х лет - в период от постройки до первого КР-1;
2. Пробег между деповскими ремонтами 450000 км или срок эксплуатации не более 2,5 лет - в последующие периоды эксплуатации вагонов.
(рекомендуемое)
КОНТРОЛЯ ВЕНЦОВ ТОРМОЗНЫХ ДИСКОВ ВАГОНОВ
???????????????????????????????????????????????????????????????????????????
? АКТ ?
? визуального и инструментального контроля венцов ?
? тормозных дисков вагонов ?
? ?
?"____"______________200___г. проведен контроль венцов тормозных ?
?дисков колесных пар вагонов NN ?
? ?
?Контроль проводился с применением вихретокового дефектоскопа ?
? ?
?_______________________________________________________________________ ?
? (тип и заводской номер) ?
? ?
?Результаты контроля: ?
? ?
?- обнаружены венцы тормозных дисков с недопустимыми дефектами на вагонах ?
?NN ____________________________________________________________________ ?
? ?
?_______________________________________________________________________ ?
?- поставлены под контроль венцы тормозных дисков вагонов NN ___________ ?
? ?
?_______________________________________________________________________ ?
? ?
?Заключение: ?
?- венцы тормозных дисков вагонов NN ___________________________________ ?
? ?
?____________________________________ могут быть допущены к эксплуатации. ?
? ?
?Подписи: ?
? ?
?Мастер по неразрушающему контролю ?
? ?
?Дефектоскописты ?
? ?
???????????????????????????????????????????????????????????????????????????
(справочное)

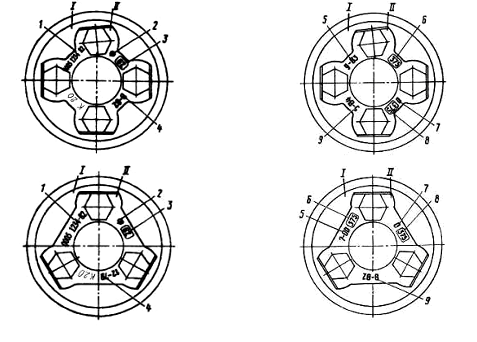

ДЕТАЛЯХ ВАГОНОВ, ОФОРМЛЕНИЕ ПОЛЕЙ НА НАРУЖНОЙ ГРАНИ
ОБОДА КОЛЕСА И КОДЫ ПРИНАДЛЕЖНОСТИ ГОСУДАРСТВ
при изготовлении цельнокатаного колеса

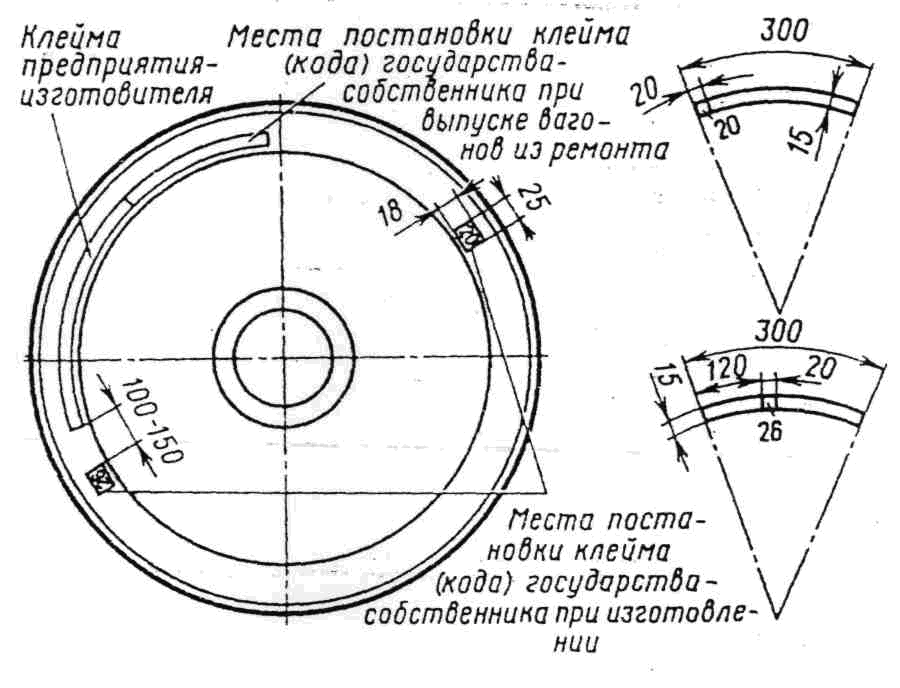

![]() Клейма наносятся на одном из колес на ободе с наружной стороны. Расстояние измеряется от последней цифры основной маркировки слева направо на расстоянии 20 мм.

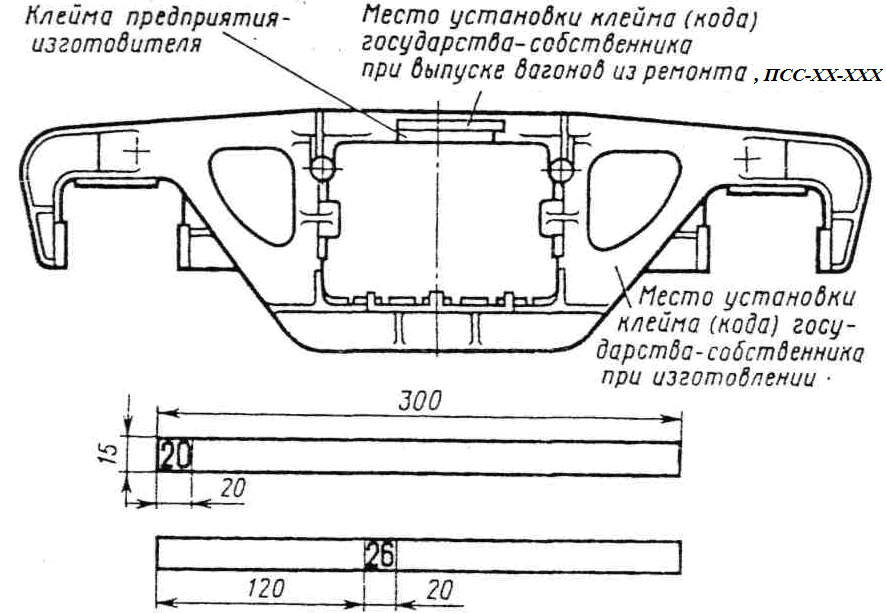

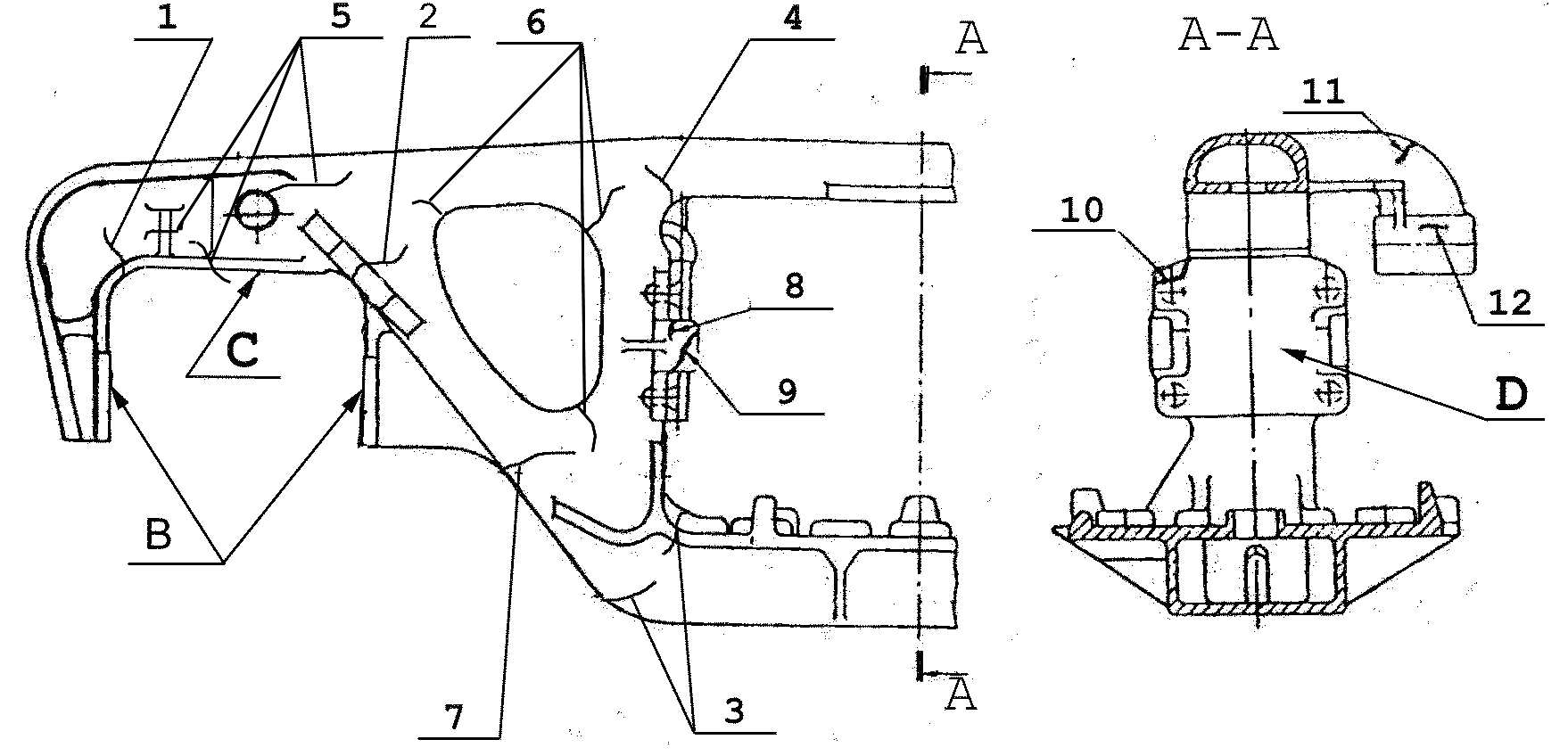

![]() Клейма наносятся на каждой боковине тележки на участке от начала прилива выше приемочных клейм. ПСС-ХХ-ХХХ - означает продление срока службы и год окончания срока службы, клеймо организации, продлившей срок службы.

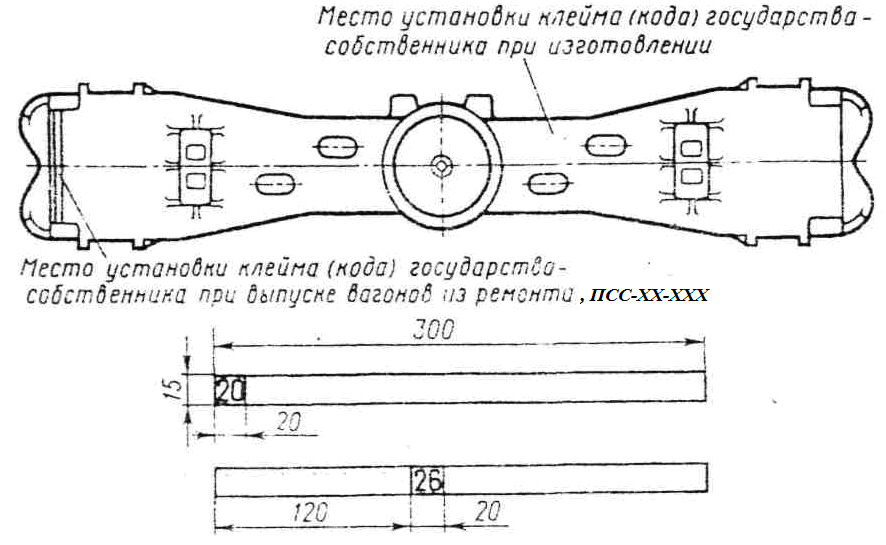

![]() Клейма на надрессорной балке наносятся на видимой части верхней горизонтальной плоскости на расстоянии 20 мм от ее торца и боковой грани. ПСС-ХХ-ХХХ - означает продление срока службы и год окончания срока службы, клеймо организации, продлившей срок службы.

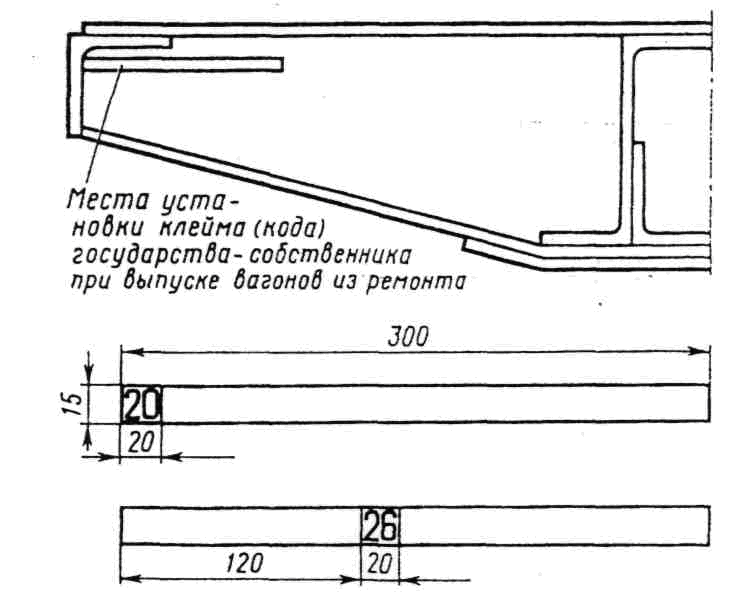

![]() Клейма на раме вагона наносятся на вертикальном листе шкворневой балки рамы вагона с внутренней стороны на расстоянии 100 мм от стойки или нижней обвязки.
ОФОРМЛЕНИЕ ПОЛЯ
"УСЛОВНЫЙ НОМЕР ЗАВОДА-ИЗГОТОВИТЕЛЯ КОЛЕСА"
Списывается с наружной стороны обода колеса (максимальное количество знаков - 2 для предприятий РФ и СНГ, 4 знака - для зарубежных предприятий). Схема расположения знаков и клейм представлена на рис. 4.1.

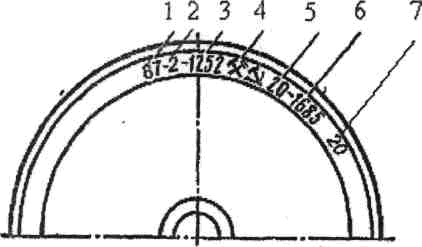

![]() 1 - год изготовления; 2 - марка стали; 3 - номер плавки;
4 - приемочные клейма Министерства транспорта России (МПС);
5 - номер завода изготовителя колеса; 6 - номер колеса;
7 - код собственника колесной пары (ж.д. администрация)
грани обода колеса
ОФОРМЛЕНИЕ ПОЛЯ "НОМЕР КОЛЕСА"
Списывается с наружной стороны обода колеса (6 знаков).
ОФОРМЛЕНИЕ ПОЛЯ "ГОД ИЗГОТОВЛЕНИЯ КОЛЕСА"
Списывается с наружной стороны обода колеса (2 знака).
ОФОРМЛЕНИЕ ПОЛЯ "НОМЕР ПЛАВКИ"
Списывается с наружной стороны обода колеса (5 знаков).
ОФОРМЛЕНИЕ ПОЛЯ "МАРКА СТАЛИ"
Марка стали списывается с наружной стороны обода колеса. Указывается условное обозначение марки (максимальное количество знаков - 2) и проставляется код в соответствии с таблицей Е.1 и рисунком Е.1. Для колес, выпущенных до 1981 года, при отсутствии марки стали, в графе ставится код 9.
ОФОРМЛЕНИЕ ПОЛЯ "ТИП ДИСКА КОЛЕСА"
Проставляется код "1" - плоскоконический. По мере появления новых типов дисков колес, тип диска колеса будет проставляться в соответствии с классификатором типов колес (1 знак).
их расположения на деталях вагонов
300
?<??????????????????????????????????????????>?
? ?20 ?
??>????<?? ?
\/ ? ? ?
?????????????????????????????????????????????????
15 ? ?20? ? Россия
?????????????????????????????????????????????????
/\
?
20 20
?>???????<??
??????????????????????????????????????????????
? ?21? ? Беларусь
??????????????????????????????????????????????
40 20
?<???>????<??
??????????????????????????????????????????????
? ?22? ? Украина
??????????????????????????????????????????????
60 20
?<??????>????<??
??????????????????????????????????????????????
? ?23? ? Молдова
??????????????????????????????????????????????
80 20
?<?????????>????<??
??????????????????????????????????????????????
? ?24? ? Литва
??????????????????????????????????????????????
100 20
?<????????????>????<??
??????????????????????????????????????????????
? ?25? ? Латвия
??????????????????????????????????????????????
120 20
?<???????????????>????<??
??????????????????????????????????????????????
? ?26? ? Эстония
??????????????????????????????????????????????
140 20
?<??????????????????>????<??
??????????????????????????????????????????????
? ?27? ? Казахстан
??????????????????????????????????????????????
160 20
?<?????????????????????>????<??
??????????????????????????????????????????????
? ?28? ? Грузия
??????????????????????????????????????????????
180 20
?<????????????????????????>????<??
??????????????????????????????????????????????
? ?29? ? Узбекистан
??????????????????????????????????????????????
200 20
?<???????????????????????????>????<??
??????????????????????????????????????????????
? ?57? ? Азербайджан
??????????????????????????????????????????????
220 20
?<??????????????????????????????>????<??
??????????????????????????????????????????????
? ?58? ? Армения
??????????????????????????????????????????????
240 20
?<?????????????????????????????????>????<??
??????????????????????????????????????????????
? ?59? ? Кыргызстан
??????????????????????????????????????????????
260 20
?<????????????????????????????????????>????<??
??????????????????????????????????????????????
? ?66? ? Таджикистан
??????????????????????????????????????????????
280 20
?<???????????????????????????????????????>????<??
??????????????????????????????????????????????
? ?67? Туркменистан
??????????????????????????????????????????????
(обязательное)
ФОРМА КНИГИ
НАТУРНОГО ОСМОТРА ВАГОНОВ НА ПУНКТАХ
ТЕХНИЧЕСКОЙ ПЕРЕДАЧИ (ВУ-15)
ЖА Форма ВУ-15 0358814
Станция_______________ Утверждена в 1978 г.
_________________ ж.д.
натурного осмотра вагонов
на пунктах технической передачи
____________________Предприятие
Министерство
Начата " " 20 г.
Окончена " " 20 г.
_______________________________
Дата _________ 20 __ г. _______________________ час ______ мин.
Поезд N_________________ количество вагонов __________
N головного _______ N хвостового ____________вагона
(обязательное)
НА ОФОРМЛЕНИЕ ПОВРЕЖДЕНИЯ ВАГОНОВ ВУ-25 И
АКТ ФОРМЫ ИНУ-53
Форма ВУ-25 ? 0358824 ?
???????????
о повреждении вагона
??? ??? ??? ??? ???
Составлен на станции ______________________________ ??? ??? ??? ??? ???
наименование код
??? ???
Перевозчик ________________________________________________________??? ???
наименование код
Дата составления _____________ час. _____________ мин.
??? ??? ??? ??? ??? ??? ??? ???
Номер вагона ??? ??? ??? ??? ??? ??? ??? ???
??? ???
Собственник _____________________________ ??? ???
наименование государства код
??? ??? ??? ???
Год постройки (месяц, год) ??? ??? ??? ???
??? ???
Дата и вид последнего планового ремонта __________________________ ??? ???
код
Наименование предприятия, выполнившего ??? ??? ??? ???
ремонт _________________________________________________ ??? ??? ??? ???
код
Пробег на момент повреждения вагона:
_______________________ _______________________ ____________________
накопленный после капитального межремонтный
Причина повреждения _______________________________________________________
??? ???
__________________________________________________________________ ??? ???
нарушение ПТЭ, Инструкции по движению и маневровой работе,
технических условий погрузки и крепления грузов и т.д.
Поврежден на ______________________________________________________________
N пути, поезда, подъездной путь и т.п.
???????????????????????????????????????????????????????????????????????????
Виновник повреждения: предприятие_______________________________________
???????????????????????????????????????
???????????????????????????????????????
Стоимость восстановления повреждений ______________________________________
Общая сумма за повреждение вагона _________________________________________
Дополнительные данные: ____________________________________________________
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
2. Вагон подлежит _________________________________________________________
вид требуемого ремонта или исключения из инвентаря
???????????????????????????????????????????????????????????????????????????
Подписи перевозчика: _________________________________________________
должность, ф.и.о., подпись
Дополнительные подписи перевозчика:
????????????????????????????????????????????
должность, ф.и.о., подпись
????????????????????????????????????????????
должность, ф.и.о., подпись
М.П.:
Представитель предприятия, виновного в повреждении
вагона
????????????????????????????????????????????????????????
должность, ф.и.о., подпись
М.П.:
Вагон направляется для ремонта на ____________________________ завод (депо)
наименование
_________ ж.д., или предприятие промышленности ____________________________
___________________________________________________________________________
наименование
вагонным депо _______________________со станции ___________________________
наименование наименование
________________________________ ж.д. при сопроводительном листке ф. ВУ-26М
наименование
"_____"_____________20____г.
дата
Подписи Перевозчика _______________________________________________________
должность, ф.и.о., подпись
Вагон принят из текущего ремонта __________________________________________
дата и время
Порядковый номер записи в книге ВУ-16 ________________
???????????????????????????????????????????????????????????????????????????
должность и подпись представителя вагонного депо
повреждении рефрижераторного подвижного состава.
? 0358825 ?
???????????
Приложение к ф. ВУ-25
АКТ N _______________
??? ??? ??? ??? ??? ??? ??? ???
от "___" __________ 20 ___ г. на вагон N___ ??? ??? ??? ??? ??? ??? ??? ???
Перечень дополнительных повреждений, вызванных выполнением работ по
ликвидации крушения, столкновения или схода вагона:
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
Основное дополнительное повреждение ??? ???
?????????????????????????????????????????????????????????????????????? ???
Заключение комиссии об отнесении вагона по степени повреждения к виду
ремонта или исключению из инвентаря с указанием основания
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
"_____" __________ 20 ___ г.
дата
Подписи Перевозчика ___________________________
должность, ф.и.о., подпись
Начальник восстановительного поезда _______________________________________
Приложение N 11 к ППВ
составлен на непринятые вагоны станцией __________________________________
Агент дороги сдающей _____________ Агент дороги принимающей _______________
Штемпель Штемпель
Примечание: заполняется в 4-х экземплярах. На вагоны пассажирские и грузовые - отдельно
(обязательное)
Величина расчетного нажатия тормозных колодок/накладок
(в пересчете на чугунные колодки), на ось пассажирских
и грузовых вагонов
???????????????????????????????????????????????????????????????????????????
? N ? Тип вагона ? Величина нажатия ?
? п/п ? ?тормозных колодок ?
? ? ? на ось, тс ?
???????????????????????????????????????????????????????????????????????????
?1 ?Цельнометаллические пассажирские вагоны с ? ?
? ?тарой: ? ?
? ?53 тс и более ? 10,0 ?
? ?48 тс и более, но менее 53 тс ? 9,0 ?
? ?42 тс и более, но менее 48 тс ? 8,0 ?
?2 ?Цельнометаллические пассажирские вагоны ? ?
? ?габарита РИЦ с тормозом КЕ и чугунными ? ?
? ?тормозными колодками: ? ?
? ?на пассажирском режиме ? 10,0 ?
? ?на скоростном режиме ? 15,0 ?
?3 ?Цельнометаллические пассажирские вагоны ? ?
? ?габарита ВЛ-РИЦ на тележках ТВЗ-ЦНИИ "М" с ? ?
? ?тормозом КЕ и композиционными тормозными ? ?
? ?колодками (в пересчете на чугунные колодки): ? ?
? ?на пассажирском режиме ? 10,0 ?
? ?на скоростном режиме ? 13,0 ?
?4 ?Цельнометаллические пассажирские вагоны ? ?
? ?постройки Тверского вагоностроительного завода с? ?
? ?дисковыми тормозами: ? ?
? ?- для скоростей движения до 120 км/ч ? 10,0 ?
? ?включительно ? ?
? ?- для скоростей движения до 140 км/ч ? 12,5 ?
? ?включительно ? ?
? ?- для скоростей движения до 160 км/ч ? 13,0 ?
? ?включительно ? ?
?5 ?Пассажирские вагоны длиной 20,2 м и менее ? 9,0 ?
?6 ?Остальные вагоны пассажирского парка ? 6,5 ?
?7 ?Грузовые вагоны с чугунными тормозными ? ?
? ?колодками: ? ?
? ?на груженом режиме ? 7,0 ?
? ?на среднем режиме ? 5,0 ?
? ?на порожнем режиме ? 3,5 ?
? ?композиционными тормозными колодками (в ? ?
? ?пересчете на чугунные колодки), при включении: ? ?
? ?на груженый режим ? 8,5 ?
? ?на средний режим ? 7,0 ?
? ?на порожний режим ? 3,5 ?
?9 ?Четырехосные изотермические и багажные ? 6,0 ?
? ?цельнометаллические вагоны с односторонним ? ?
? ?торможением ? ?
?10 ?Вагоны рефрижераторного подвижного состава с ? ?
? ?чугунными тормозными колодками при включении: ? ?
? ?на груженый режим ? 9,0 ?
? ?на средний режим ? 6,0 ?
? ?на порожний режим ? 3,5 ?
?11 ?Вагоны рефрижераторного подвижного состава с ? ?
? ?композиционными тормозными колодками при ? ?
? ?включении: ? ?
? ?на средний режим ? 7,0 ?
? ?на порожний режим ? 4,5 ?
?12 ?Хоппер-дозаторы ЦНИИ-2 и ЦНИИ-3 ? ?
? ?(колодки чугунные) при включении: ? ?
? ?на груженый режим ? 3,5 ?
? ?на порожний режим ? 1,25?
?13 ?Хоппер-дозаторы ЦНИИ-2 и ЦНИИ-3 ? ?
? ?(колодки композиционные) при включении: ? ?
? ?на груженый режим ? 7,0 ?
? ?на порожний режим ? 3,5 ?
?14 ?Хоппер-дозаторы ЦНИИ-ДВЗ (колодки чугунные) ? ?
? ?при включении: ? ?
? ?на груженый режим ? 6,0 ?
? ?на порожний режим ? 2,5 ?
?15 ?Хоппер-дозаторы ЦНИИ-ДВЗ (колодки ? ?
? ?композиционные) при включении: ? ?
? ?на груженый режим ? 7,0 ?
? ?на порожний режим ? 3,0 ?
?16 ?Хоппер-дозаторы ЦНИИ-ДВЗМ (колодки ? ?
? ?чугунные) при включении: ? ?
? ?на груженый режим ? 7,0 ?
? ?на порожний режим ? 3,0 ?
?17 ?Думпкары 3ВС50, 4ВС50, 5ВС60 (колодки ? ?
? ?чугунные) при включении: ? ?
? ?на груженый режим ? 6,0 ?
? ?на средний режим ? 4,5 ?
? ?на порожний режим ? 3,0 ?
?18 ?Думпкары 6ВС60, 7ВС60, ВС66, ВС-95, 2ВС105 ? ?
? ?(колодки чугунные) при включении: ? ?
? ?на груженый режим ? 7,0 ?
? ?на средний режим ? 4,5 ?
? ?на порожний режим ? 3,5 ?
?19 ?Хоппер-дозаторы ЦНИИ-ДВЗМ, 55-76, 55-76М, и ? ?
? ?думпкары 6ВС-60, 7ВС60, ВС66, 3ВС-50, 4ВС-50, ? ?
? ?5ВС60, 2ВС-105 (колодки композиционные) при ? ?
? ?включении: ? ?
? ?на средний режим ? 7,0 ?
? ?на порожний режим ? 3,5 ?
???????????????????????????????????????????????????????????????????????????
Примечания: 1. Для вагонов, оборудованных грузовым авторежимом, принимать силу нажатия тормозных колодок в соответствии с загрузкой на ось при порожнем, среднем и груженом режимах.
2. Для рефрижераторных вагонов, удовлетворяющих специальным техническим условиям для скорости движения до 120 км/ч, тормозное нажатие на ось композиционных тормозных колодок в пересчете на чугунные принимать: на среднем режиме 14 тс, на порожнем 8,5 тс.
3. Для грузовых вагонов, оборудованных композиционными колодками, при наличии трафарета нажатия колодок на ось порожнего и груженого вагона нажатие принимать в соответствии с указанной на трафарете величиной. При наличии на вагонах трафарета нажатия колодок на ось только порожнего вагона нажатие на ось колодок груженого вагона принимать в соответствии с п. 8 таблицы с учетом включенного режима торможения (средний или груженый).
(обязательное)
ОСОБЕННОСТИ ЗАПОЛНЕНИЯ СПРАВКИ ФОРМЫ ВУ-45
После выполнения полного опробования тормозов, а также после сокращенного, если предварительно на станции было произведено полное опробование тормозов состава от стационарной установки с автоматической регистрацией параметров или без автоматической регистрации параметров или локомотива, составляется под копирку в двух экземплярах справка формы ВУ-45: подлинник справки, написанный авторучкой, вручается машинисту, а копия остается в книжке справок о тормозах и хранится в течение семи суток у должностного лица, производившего полное опробование тормозов (копии справок ВУ-45 можно хранить в ПТО на специальном стеллаже с раздельными ячейками по сменам). Начальники или мастера ПТО должны ежедневно проверять ячейки и ликвидировать копии справок, хранящиеся более семи суток.
Если производится смена локомотивных бригад без отцепки локомотива от состава поезда, то сменяющаяся локомотивная бригада обязана передать имеющуюся у них справку о тормозах принимающей локомотивной бригаде. В этом случае осмотрщик-автоматчик выполняет сокращенное опробование тормозов с отметкой и указанием времени на оборотной стороне справки ВУ-45. При каждом сокращенном опробовании автотормозов делается отметка в справке ВУ-45, включая отметку о произошедшем изменении длины состава с указанием номера хвостового вагона.
Данные, вносимые в справку ВУ-45:
1. Штемпель станции, где производилось полное опробование тормозов:
2. Время вручения справки машинисту (сверять с часами на локомотиве) и номер вагона, у которого встречаются осмотрщики вагонов при опробовании тормозов;
3. Дата, месяц, год вручения;
4. Серия и номер локомотива, который подан под поезд;
5. Присвоенный номер поезду (последняя цифра четная - четное направление, нечетная - нечетного направления);
6. Вес поезда (грузового - без учета веса локомотива);
7. Указывать количество вагонов и осей поезда (т.к. в составе поезда могут быть 8-ми, 6-ти, 4-осные и другие вагоны);
8. Требуемое нажатие тормозных колодок. Расчет производит осмотрщик-автоматчик (вес поезда умножается на наименьшее тормозное нажатие на 100 тонн веса, которое составляет 33 тс для грузового груженого, 55 тс - для порожнего поезда и делится на 100);
4000 x 33
Пример: _________ = 1320 тс
100
администрации
Штемпель станции Время выдачи_______ ч _______м
об обеспечении поезда тормозами и исправном их действии
Локомотив серия N ______ " " _______ 20 ________ г.
Поезд N _____________ весом ____________ тс. Всего осей _______________
Требуемое нажатие колодок (накладок) в тс _____________________________
Ручных тормозов в осях ____________________________________
???????????????????????????????????????????????????????????????????????????
? на ось, тс ? ? (накладок), тс ? ?
???????????????????????????????????????????????????????????????????????????
? 1,25? ? ?К-100 ?
? 3,0 ? ? ? ?
? 3,5 ? 20? 70?П ?
? 4,5 ? ? ? ?
? 5,0 ? 8? 40? ?
? 5,5 ? ? ? ?
? 6,0 ? ? ?ДПВ ?
? 6,5 ? ? ? ?
? 7,0 ? 200? 1400? ?
? 8,0 ? ? ?ВО2ХВ-26 сек ?
? 8,5 ? ? ? ?
? 9,0 ? ? ? ?
? 10,0 ? 12? 120?Роспись ?
? 11,0 ? ? ? ?
? 11,5 ? ? ? ?
? 12,0 ? ? ?В10 ?
? 12,5 ? ? ? ?
? 13,0 ? ? ? ?
? 14,0 ? ? ?ТЦПВ-60 мм ?
? 15,0 ? ? ? ?
? 16,0 ? ? ? ?
? 18,0 ? ? ?Встр ?
? 19,0 ? ? ? ?
? 20,0 ? ? ? ?
? 21,0 ? ? ? ?
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
Наличие ручных тормозных осей _____________________________________________
Плотность тормозной сети поезда при II/IV положениях
ручки крана машиниста _____________________________________________________
Плотность питательной сети поезда _________________________________________
Напряжение в хвосте поезда ________________________________________________
Хвостовой вагон N _________________________________________________________
Подпись _______________________ Фамилия ___________________________________
9. Потребность ручных тормозов в осях подсчитывается осмотрщиком-автоматчиком. Потребность в ручных тормозах зависит от крутизны уклонов гарантийного участка, на который поезд будет отправлен после выполнения полной пробы тормозов. Для поездов, следующих в пределах одной дороги, а также при уклонах круче 0,012 потребность в ручных тормозах и тормозных башмаках на каждые 100 тс веса состава устанавливается руководителем подразделения железнодорожной администрации или владельца инфраструктуры в соответствии с нормативами, указанными в таблице К.1. При уклоне 0,010 на 100 т веса поезда требуется 0,8 ручных осей;
0,8 x 4000
Пример подсчета: __________ = 32 оси.
100
на каждые 100 тс веса состава
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
?Крутизна ?0 ?0,002?0,004?0,006?0,008?0,010?0,012?0,014?0,016?0,018?0,020?0,022?0,024?0,026?0,028?0,030?0,032?0,034?0,036?0,038?0,040?
?уклона ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
?Число ?0,2?0,2 ?0,2 ?0,2 ?0,2 ?0,3 ?0,4 ?0,4 ?0,5 ?0,6 ?0,6 ?0,7 ?0,8 ?0,8 ?0,9 ?1,0 ?1,0 ?1,1 ?1,2 ?1,2 ?1,3 ?
?тормозных ?---?--- ?--- ?--- ?--- ?--- ?--- ?--- ?--- ?--- ?--- ?--- ?--- ?--- ?--- ?--- ?--- ?--- ?--- ?--- ?--- ?
?башмаков ?0,4?0,4 ?0,4 ?0,4 ?0,6 ?0,8 ?1,0 ?1,2 ?1,4 ?1,6 ?1,8 ?2,0 ?2,2 ?2,4 ?2,6 ?2,8 ?3,0 ?3,2 ?3,4 ?3,6 ?3,8 ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
?Количество?0,4?0,4 ?0,4 ?0,4 ?0,6 ?0,8 ?1,0 ?1,2 ?1,4 ?1,6 ?1,8 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?
?тормозных ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?осей ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
Примечания:
1. В числителе - при нагрузке на ось 10 тс и более, в знаменателе - при нагрузке на ось менее 10 тс.
2. При подсчете числа осей ручного торможения учитывать ручные тормоза грузовых и специальных вагонов, имеющих боковой привод без сквозной тормозной площадки.
Фактическое наличие ручных тормозных осей подсчитывается практически во время выполнения полной пробы тормозов.
10. Наличие ручных тормозных осей в этих поездах;
11. Первая графа таблицы показывает расчетное нажатие тормозных колодок на одну ось вагона. В грузовых вагонах нажатие на одну ось определять в зависимости от типа вагона, загрузки и соответствия установки режимов (порожнего, среднего, груженого) и от типа тормозных колодок (пассажирских - в зависимости от тары вагона и габарита РИЦ с тормозом КЕ);
12. Во второй графе осмотрщик-автоматчик распределяет фактическое количество осей поезда в зависимости от установленных режимов в соответствии с загрузкой вагона, типа тормозных колодок, типа вагона (в пассажирских - в зависимости от тары вагона);
Пример: в данном случае в поезде 200 осей (50 вагонов), загрузка более 6 тонн на ось. Вагоны с композиционными колодками.
- на среднем режиме тормозное нажатие на ось 7 тс 200 осей вписываем напротив цифры 7;
- 5 вагонов (20 осей) - порожние или имеют загрузку менее 6 тс на ось, порожний режим 3,5 тс, значит, 20 осей вписываем напротив цифры 3,5;
- 3 вагона (12 осей) - пассажирские с тарой 54 т, нажатие на ось 10 тс вписываем напротив этой цифры;
- в поезде также есть два вагона "однорежимные" (двухъярусные платформы для перевозки автомобилей и т.д.). Нажатие на ось 5 тс (трафарет нажатия на раме вагона). После занесения в справку всех включенных тормозных осей поезда они плюсуются, общее количество включенных тормозных осей записывается во вторую графу в строку "всего".
Примечание: фактическую загрузку вагона для правильной установки грузовых режимов и подсчета фактического тормозного нажатия определять по натурному листу поезда (обязательно для поездов своего формирования, сборного, груженых вагонов, прицепляемых к готовому поезду).
13. В третью графу таблицы заносится фактическое нажатие включенных тормозов поезда. Количество включенных тормозов вагонов в поезде умножается на тормозное нажатие на одну ось. Полученная сумма складывается, общее фактическое нажатие поезда записывается в третью графу в строку "всего".
14. В четвертую графу таблицы заносятся дополнительные данные в соответствии с таблицей К.2:
- количество (в процентах) в поезде композиционных колодок;
- величина выхода штока тормозного цилиндра на хвостовом вагоне;
- напряжение в цепи ЭПТ хвостового вагона в режиме торможения;
- значение зарядного давления в тормозной магистрали хвостового вагона грузового поезда, а в справке на грузовые поезда длиной более 100 осей - наибольшее время отпуска автотормозов двух хвостовых вагонов и данные о плотности тормозной сети поезда при II и при IV положении ручки крана машиниста;
15. Данные о плотности тормозной сети поезда, плотности питательной сети поезда (для электропоездов):
Плотность тормозной сети грузового поезда записывается фактическая, она должна быть не ниже установленной в таблице К.3. Зависит от серии локомотива, длины состава, утечек, недозарядки, замораживания магистрали или тормозного оборудования, перекрытия кранов. Замеры производятся после отключения компрессоров регулятором по достижении в главных резервуарах локомотива предельного давления (на паровозах путем закрытия паровыпускного вентиля насоса) и последующего снижения этого давления на 0,4 - 0,5 кгс/кв. см, замеряется время дальнейшего его снижения на 0,5 кгс/кв. см при поездном положении ручки крана машиниста.
Замер плотности при IV положении производят путем перевода ручки крана машиниста из поездного в V положение и снижения давления в уравнительном резервуаре на 0,6 - 0,7 кгс/кв. см с последующим переводом ручки в IV положение (перекрыша с питанием). Плотность тормозной сети не должна отличаться от плотности при поездном положении ручки крана машиниста более чем на 10% в сторону уменьшения.
Записывается номер хвостового вагона поезда (передает хвостовой осмотрщик-автоматчик).
Подпись осмотрщика-автоматчика с головы поезда. Он вручает справку машинисту поезда.
При выполнении сокращенного опробования тормозов, осмотрщик-автоматчик заполняет оборотную сторону справки ВУ-45.
в пути следования
Примечание: Справка составляется в двух экземплярах: подлинник справки вручается машинисту, а копия остается в книжке справок о тормозах.
Примечание: при изменении веса поезда из-за отцепки или прицепки вагона, группы вагонов, в 3, 4, 5 графы записываются: новый вес, потребное и фактическое нажатие.
резервуарах при проверке плотности тормозной сети поезда
Примечания:
1. При проверке плотности тормозной магистрали грузового поезда при зарядном давлении 5,3 - 5,6 кгс/кв. см норму времени уменьшить на 10%.
2. При работе по системе многих единиц, когда главные резервуары локомотивов соединены в общий объем, указанное время увеличивать пропорционально изменению объемов главных резервуаров.
3. При общем объеме главных резервуаров локомотива, отличном от представленного в таблице, объем принимать по ближайшему наименьшему объему, приведенному в таблице.
4. На каждом локомотиве на видном месте должна быть выписка с указанием объема главного резервуара данного локомотива.
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/dop_documents/1/802-2/0/tsv-t.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
