Приказ Мининформсвязи России от 07.12.2006 N 161
(ред. от 23.04.2013)
"Об утверждении Правил применения оборудования тактовой сетевой синхронизации"
(Зарегистрировано в Минюсте России 21.12.2006 N 8652)

В соответствии со статьей 41 Федерального закона от 7 июля 2003 г. N 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, N 28, ст. 2895) и пунктом 4 Правил организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденных Постановлением Правительства Российской Федерации от 13 апреля 2005 г. N 214 (Собрание законодательства Российской Федерации, 2005, N 16, ст. 1463), приказываю:

1. Утвердить прилагаемые Правила применения оборудования тактовой сетевой синхронизации.

2. Направить настоящий Приказ на государственную регистрацию в Министерство юстиции Российской Федерации.

3. Контроль за исполнением настоящего Приказа возложить на заместителя Министра информационных технологий и связи Российской Федерации Б.Д. Антонюка.

1. Правила применения оборудования тактовой сетевой синхронизации (далее - Правила) разработаны в соответствии со статьей 41 Федерального закона от 7 июля 2003 г. N 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, N 28, ст. 2895) в целях обеспечения целостности, устойчивости функционирования и безопасности единой сети электросвязи Российской Федерации.

2. Правила устанавливают обязательные требования к параметрам оборудования тактовой сетевой синхронизации (далее - оборудование), предназначенного для использования в сети связи общего пользования и технологических сетях связи в случае их присоединения к сети связи общего пользования. Подключение оборудования к сети связи общего пользования осуществляется с использованием физических цепей.

3. Правила распространяются на следующие виды оборудования:

1) первичный эталонный источник (ПЭИ);

2) первичный эталонный генератор (ПЭГ);

3) вторичный задающий генератор (ВЗГ);

4) местный задающий генератор (МЗГ);

5) распределитель сигналов синхронизации (РСС);

6) преобразователь сигналов синхронизации (ПСС);

7) система управления тактовой сетевой синхронизацией (СУ ТСС).

Первичный эталонный источник предназначен для формирования эталонных сигналов синхронизации. Источником эталонного сигнала является автономное оборудование или приемники навигационных спутниковых систем: ГЛОНАСС - Глобальная навигационная спутниковая система и Глобальная система навигации и определения местоположения (GPS) <*>, при этом эталонные синхросигналы, поступающие на вход оборудования синхронизации от системы GPS, используются в качестве резерва.

--------------------------------

Справочно: <*> GPS - Global Positioning System.

4. Оборудование и системы управления, указанные в пункте 3 Правил, идентифицируются как оборудование тактовой сетевой синхронизации и в соответствии с пунктом 17 Перечня средств связи, подлежащих обязательной сертификации, утвержденного Постановлением Правительства Российской Федерации от 31 декабря 2004 г. N 896 (Собрание законодательства Российской Федерации, 2005, N 2, ст. 155), должно пройти процедуру обязательной сертификации в порядке, установленном Правилами организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденными Постановлением Правительства Российской Федерации от 13 апреля 2005 г. N 214 (Собрание законодательства Российской Федерации, 2005, N 16, ст. 1463).

5. Требования к управлению тактовой сетевой синхронизацией приведены в приложении N 3 к настоящим Правилам.

6. Для оборудования тактовой сетевой синхронизации устанавливаются следующие обязательные требования к параметрам:

а) сигналов синхронизации согласно приложению N 1 к настоящим Правилам;

б) ПЭИ, ПЭГ, ВЗГ, МЗГ, РСС, ПСС согласно приложению N 2 к настоящим Правилам;

в) электропитания согласно приложению N 4 к настоящим Правилам;

г) исключен. - Приказ Минкомсвязи России от 23.04.2013 N 93;

д) устойчивости к климатическим и механическим воздействиям согласно приложению N 6 к настоящим Правилам.

1. Входные сигналы синхронизации 2048 кГц формируются из исходной импульсной последовательности при условии, что затухание на частоте 2048 кГц не превышает 6 дБ.

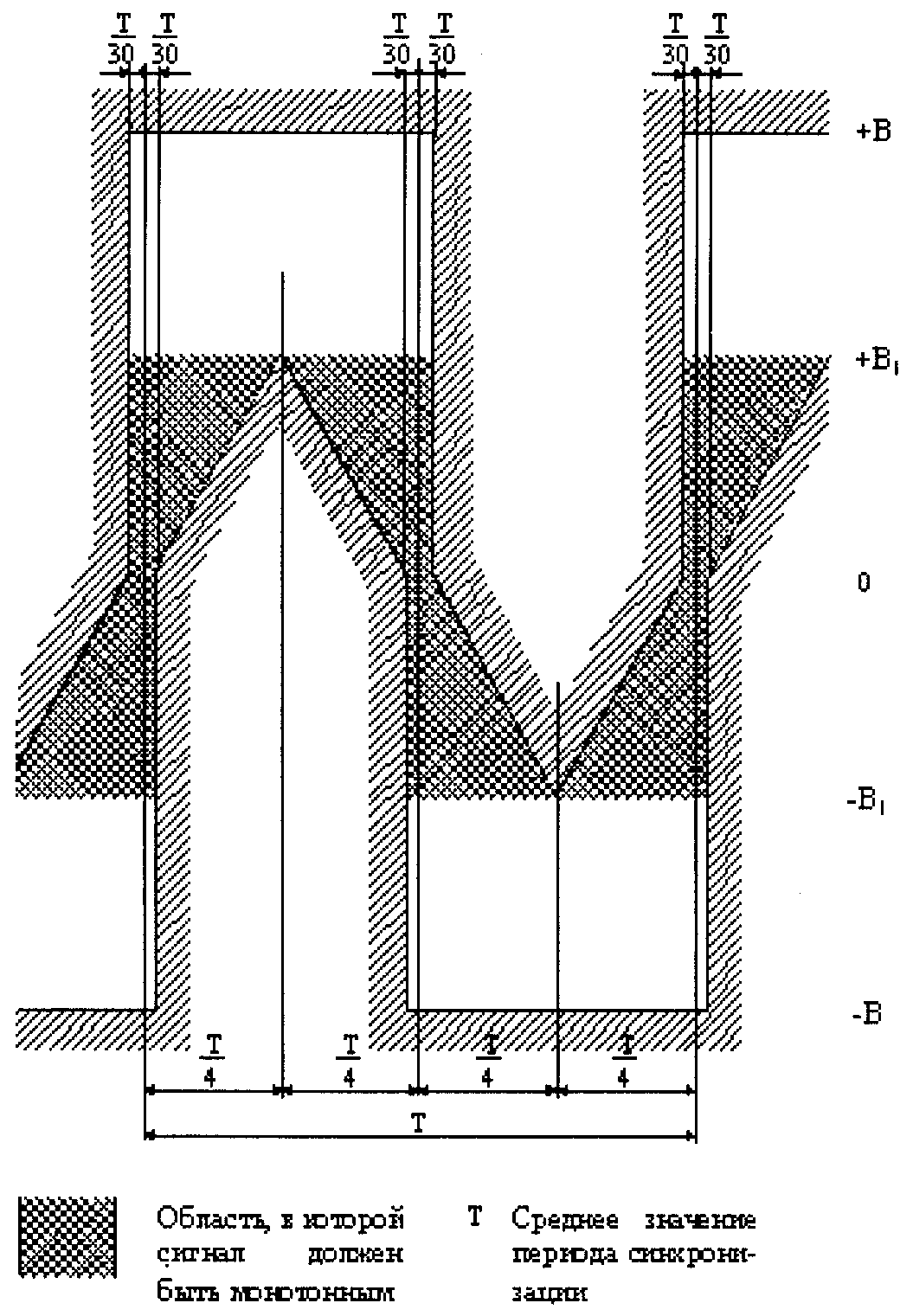

2. Форма и амплитуда импульсов исходной последовательности приведена на рисунке 1.

3. Входные сигналы 2048 кбит/с, используемые для синхронизации, формируются из исходной импульсной последовательности, сформированной в коде HDB-3 <*>, и при условии, что затухание на частоте 1024 кГц не превышает 6 дБ.

--------------------------------

Справочно: <*> HDB-3 - High Density Bipolar 3 (биполярный код с высокой плотностью 3-го порядка).

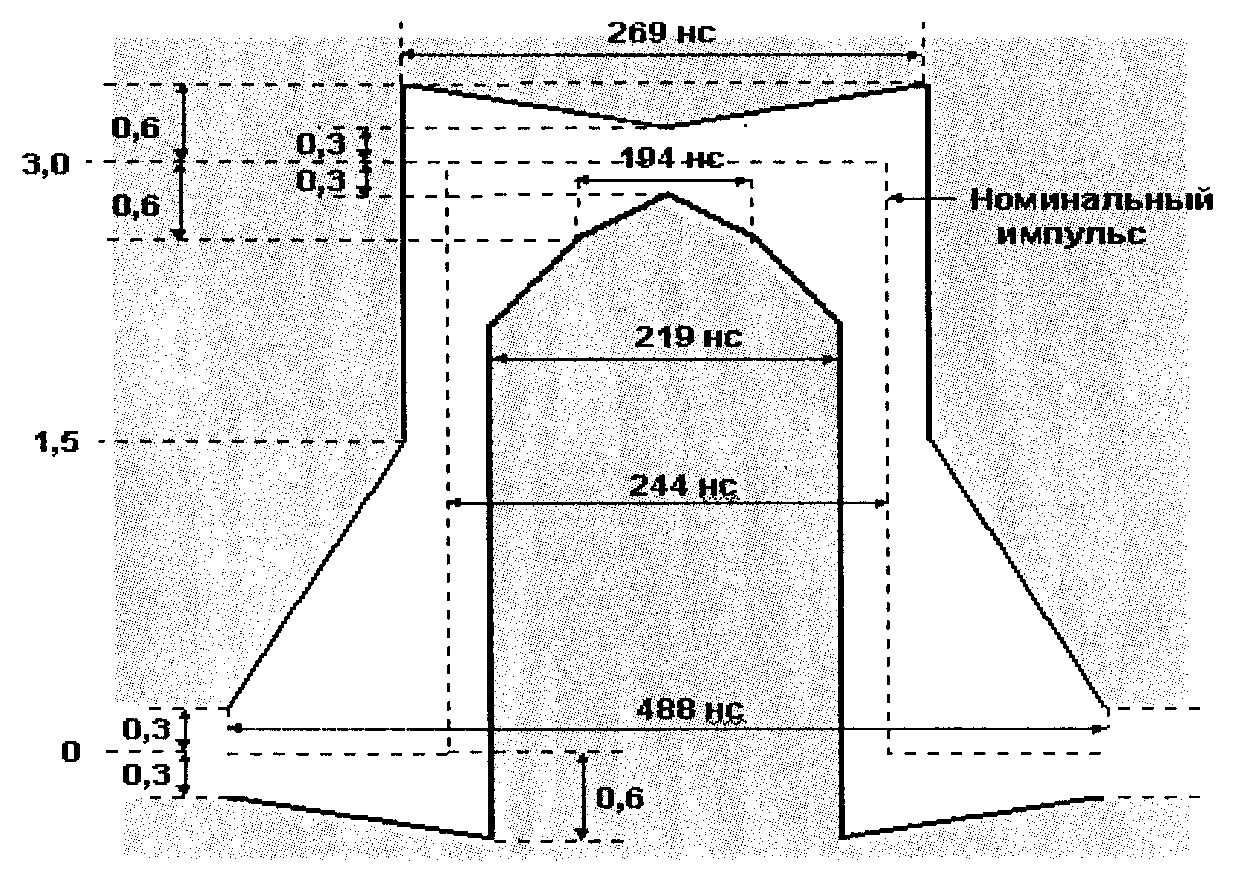

4. Форма и амплитуда импульсов исходной последовательности приведена на рисунке 2.

5. Выходные синхросигналы 2048 кГц являются импульсной последовательностью, форма и амплитуда импульсов соответствуют форме и амплитуде импульсов, приведенных на рисунке 1.

6. Импульсы синхросигнала 2048 кГц на выходе оборудования синхронизации, показанные на рисунке 1, имеют амплитуду B, равную 1,0 - 1,9 В при симметричной нагрузке 120 Ом, и амплитуду B, равную 0,75 - 1,5 В при несимметричной нагрузке 75 Ом. Период повторения импульсов (T) равен 488 нс, амплитуда B1 равна половине амплитуды B.

7. Выходные синхросигналы 2048 кбит/с формируются в коде HDB-3. Форма и амплитуда импульсов HDB-3 соответствует форме и амплитуде импульсов, приведенных на рисунке 2.

8. Синхросигнал 2048 кбит/с, состоящий из биполярных импульсов, на выходе оборудования при нагрузке 120 Ом имеет амплитуду импульса (рисунок 2) равную 3B +/- 20%, при нагрузке 75 Ом - 2,37 B +/- 20%. В паузе между импульсами напряжение не превышает 10% от номинальной амплитуды импульсов. Соотношение амплитуд импульсов разной полярности находится в пределах 0,95 - 1,05.

9. Выходные сигналы 2048 кбит/с структурированы по циклам и сверхциклам, а также переносят информацию об уровне качества источника синхросигнала <*>.

--------------------------------

<*> Для выходных сигналов ПЭИ, ПСС, РСС допустимо отсутствие информации о качестве источника синхросигнала, а для сигнала от ПЭИ - структурированности по циклам.

10. Дрожание фазы выходных синхросигналов в полосе 20 Гц - 100 кГц не превышает 0,05 тактового интервала при времени измерения 60 с.

12. Блуждания фазы выходных синхросигналов при синхронизации оборудования от эталонного генератора, выраженные через характеристики максимальной ошибки временного интервала (далее - МОВИ) и девиации временного интервала (далее - ДВИ), в указанных условиях ограничены следующими пределами:

12.1. Для ПЭГ и ПЭИ:

а)

Ограничительная маска приведена на рисунке 3;

б)

Ограничительная маска приведена на рисунке 4.

12.2. Для ВЗГ, МЗГ:

а)

Ограничительная маска приведена на рисунке 5;

б)

Ограничительная маска приведена на рисунке 6.

12.3. Для РСС и ПСС:

а) МОВИ (нс) <= 3 на всех интервалах наблюдения тау (с);

б) ДВИ (нс) <= 1 на всех интервалах наблюдения тау (с).

13. Значения амплитуды фазовых блужданий синхросигнала на входах ВЗГ и МЗГ для различных частот f приведены в таблице.

Таблица

1. Оборудование (ВЗГ и МЗГ) синхронизируется от входных синхросигналов, временные параметры которых находятся в пределах, приведенных в пункте 13 приложения N 1 к настоящим Правилам.

2. Выходные сигналы оборудования ПСС не зависят от наличия фазовых блужданий во входном сигнале 2048 кбит/с, пределы которых не превышают 10 мкс на временном интервале (10 - 100) с.

3. Точность установки номинального значения частоты выходных сигналов в отсутствие внешнего синхросигнала (в автономном режиме) ограничена следующими пределами:

6. В ПЭГ и ВЗГ обеспечивается резервирование, переключение на резервный комплект не вызывает фазовых скачков в выходном сигнале, превышающих пределы:

1) для ПЭГ, ВЗГ и МЗГ:

а) не более 60 нс на временном интервале тау <= 0,001 с;

б) 120 нс на временном интервале 0,001 < тау <= 4 с;

в) 240 нс на временном интервале тау >= 4 с;

2) для РСС и ПСС - 240 нс на временном интервале 0,1 < тау <= 2,5 с.

7. Передаточная характеристика соответствует характеристике фильтра нижних частот с полосой 3 МГц для ВЗГ и 20 МГц для МЗГ. Усиление в полосе пропускания не превышает 0,2 дБ.

8. Выходные сигналы с частотой 5 и (или) 10 МГц и 1 Гц, формируемые оборудованием синхронизации, имеют синусоидальную форму или форму прямоугольных импульсов амплитудой не менее 1 В на нагрузке 50 или 75 Ом.

9. Сигнал 1 Гц, формируемый оборудованием синхронизации, имеет форму импульса, амплитуда которого равна (3,5 - 5) В, длительность не превышает 50 мкс.

1. СУ ТСС обеспечивает выполнение функции контроля и управления на уровнях управления сетевыми элементами в следующих областях:

1) области управления обработки неисправностей;

2) области управления качеством синхросигналов;

3) области управления конфигурацией;

4) области управления безопасностью.

1.1. В области управления обработки неисправностей СУ ТСС обеспечивает выполнение следующих функций:

1) обнаружения и локализации неисправностей;

2) индикации неисправностей входного сигнала;

3) ведения журнала истории событий и аварий с указанием: блока - источника события, типа события и времени возникновения.

1.2. В области управления качеством синхросигналов СУ ТСС обеспечивает выполнение следующих функций:

1) контроля параметров входных сигналов и сравнение их с устанавливаемыми масками;

2) вывода результатов измерений;

3) анализа результатов измерений.

1.3. В области управления конфигурацией СУ ТСС обеспечивает выполнение следующих функций:

1) для входных сигналов:

а) выбора канала;

б) установки приоритетов;

в) установки типа входного сигнала;

г) установки уровня допустимого качества входного сигнала;

2) для выходных сигналов:

а) установки резервирования выходного сигнала;

б) включения (выключения) выходного сигнала;

в) установки уровня качества в формируемом сигнале 2048 кбит/с;

3) в части управления:

а) включения (выключения) порта местного управления;

б) установки скорости для последовательного порта.

1.4. В области управления безопасностью СУ ТСС обеспечивает выполнение следующих функций:

а) введения классов пользователей: с разрешением только на просмотр, с разрешением на просмотр и конфигурирование, с разрешением на просмотр, конфигурирование и управление пользователями СУ ТСС;

б) введения паролей и идентификаторов для пользователей.

1.5. Оборудование управляется с помощью местного рабочего терминала, подключаемого через интерфейсы Ethernet, RS-232.

1.6. Оборудование обеспечивает круглосуточный непрерывный режим работы СУ ТСС.

1.7. В СУ ТСС имеются средства контроля, диагностики и восстановления при отказах и сбоях.

1. Требования к параметрам электропитания приведены в таблицах N N 1 - 5.

Таблица N 1. Требования к параметрам источников электропитания

Таблица N 2. Требования к пределам изменения напряжения источников электропитания постоянного тока

Таблица N 3. Требования к параметрам помехи источника электропитания постоянного тока

Таблица N 4. Требования к параметрам напряжения помех, создаваемых оборудованием в цепи источника электропитания

Таблица N 5. Требования к параметрам источников электропитания переменного тока

2. В оборудовании обеспечивается защита от перенапряжений до 500 В.

Исключены. - Приказ Минкомсвязи России от 23.04.2013 N 93.

1. Оборудование, устанавливаемое в отапливаемых помещениях, соответствует заданным требованиям при температуре от +5 °C до +40 °C.

2. Оборудование, устанавливаемое в отапливаемых помещениях, соответствует заданным требованиям при воздействии повышенной влажности до 80% при температуре +25 °C.

3. Оборудование не содержит узлы и конструктивные элементы с резонансом в диапазоне частот (5 - 25 Гц).
