к Правилам применения
абонентских радиостанций
с аналоговой модуляцией
сетей подвижной радиосвязи
К ПАРАМЕТРАМ ОТКЛОНЕНИЯ ЧАСТОТЫ ПЕРЕДАТЧИКОВ
ОТ НОМИНАЛЬНОГО ЗНАЧЕНИЯ
1. Отклонение частоты передатчиков от номинального значения не превышает значений, приведенных в таблицах N N 1 и 2.
Таблица N 1. Отклонение частоты передатчиков от номинального значения при нормальных условиях (далее - НУ <1>)
--------------------------------
<1> НУ определены в Приложении N 12 к Правилам.
Таблица N 2. Отклонение частоты передатчиков от номинального значения при экстремальных условиях (далее - ЭУ <1>)
--------------------------------
<1> ЭУ определены в Приложении N 12 к Правилам.
к Правилам применения
абонентских радиостанций
с аналоговой модуляцией
сетей подвижной радиосвязи
К ПАРАМЕТРАМ МОЩНОСТИ НЕСУЩЕЙ ПЕРЕДАТЧИКОВ
(НА ЭКВИВАЛЕНТЕ АНТЕННЫ)
1. Максимальные значения мощности несущей передатчиков приведены в таблице.
2. Отклонение мощности несущей передатчиков от номинального значения при НУ находится в пределах +/- 1,5 дБ.
3. Отклонение мощности несущей передатчиков от номинального значения при ЭУ находится в пределах от минус 3,0 до плюс 2,0 дБ.
--------------------------------
к Правилам применения
абонентских радиостанций
с аналоговой модуляцией
сетей подвижной радиосвязи
К ПАРАМЕТРАМ МАКСИМАЛЬНОЙ И СРЕДНЕЙ ЭФФЕКТИВНОЙ ИЗЛУЧАЕМОЙ
МОЩНОСТИ ПЕРЕДАТЧИКОВ
1. Номинальные значения максимальной и средней ЭИМ передатчиков декларируются изготовителем абонентских радиостанций.
2. Отклонение максимальной ЭИМ передатчиков от номинального
значения при НУ находится в пределах +/- d .
f
3. Отклонение средней ЭИМ передатчиков от номинального
значения при НУ находится в пределах +/- d .
f
4. Отклонение максимальной (средней) ЭИМ передатчиков d (дБ)
f
от номинального значения при НУ рассчитывают по формуле <1>:
--------------------------------
---------
/ 2 2
f \/ m e
где d - погрешность измерения (d <= +/- 6 дБ); d -
m m e
допустимое отклонение параметра (d = +/- 1,5 дБ).
e
5. Отклонение максимальной ЭИМ передатчиков от номинального
значения при ЭУ находится в пределах от минус d до плюс d .
f2 f1
6. Отклонение средней ЭИМ передатчиков от номинального
значения при ЭУ находится в пределах от минус d до плюс d .
f2 f1
7. Отклонение максимальной (средней) ЭИМ передатчиков d (дБ)
f1
от номинального значения при ЭУ рассчитывают по формуле <1>:
--------------------------------
---------
/ 2 2
f1 \/ m e1
где d - погрешность измерения (d <= +/- 6 дБ); d -
m m e1
допустимое отклонение параметра (d = + 2 дБ).
e1
8. Отклонение максимальной (средней) ЭИМ передатчиков d (дБ)
f2
от номинального значения при ЭУ рассчитывают по формуле <1>:
--------------------------------
----------
/ 2 2
f2 \/ m e2
где d - погрешность измерения (d <= +/- 6 дБ); d -
m m e2
допустимое отклонение параметра (d = -3 дБ).
e2
к Правилам применения
абонентских радиостанций
с аналоговой модуляцией
сетей подвижной радиосвязи
К ПАРАМЕТРАМ ДЕВИАЦИИ ЧАСТОТЫ ПЕРЕДАТЧИКОВ
1. Максимальная допустимая девиация частоты передатчиков
(D ) при частотах модулирующего сигнала в полосе от нижней
max
частоты f до верхней частоты f при НУ не превышает значений,
1 2
приведенных в таблице.
Нижняя частота модулирующего сигнала f декларируется
1
изготовителем абонентских радиостанций.
2. Девиация частоты передатчиков при частотах модулирующего
сигнала выше частоты f при НУ удовлетворяет следующим
2
требованиям:
а) при частотах модулирующего сигнала в полосе от f до 6,0
2
кГц девиация частоты передатчиков не превышает значения А (рисунок
1), измеренного на частоте f . Верхняя частота модулирующего
2
сигнала f составляет: 2550 Гц (для разноса частот между соседними
2
каналами 12,5 кГц); 3000 Гц (для разноса частот между соседними
каналами 25 кГц);
б) при частоте модулирующего сигнала 6,0 кГц девиация частоты
передатчиков не превышает значения, равного 0,3D ;
max
в) при частотах модулирующего сигнала в полосе частот от 6,0
кГц до частоты f , равной разносу частот между соседними каналами,
3
девиация частоты передатчиков не превышает значений, задаваемых
линейной характеристикой девиации частоты в зависимости от частоты
модуляции, имеющей предельное значение на частоте 6,0 кГц и
дальнейший спад минус 14 дБ на октаву.
График зависимости девиации частоты передатчиков от частоты модуляции приведен на рисунке 1.
![]() передатчиков от частоты модуляции
к Правилам применения
абонентских радиостанций
с аналоговой модуляцией
сетей подвижной радиосвязи
К ПАРАМЕТРАМ УРОВНЯ ПОБОЧНЫХ ИЗЛУЧЕНИЙ ПЕРЕДАТЧИКОВ
1. Уровень побочных излучений передатчика, измеренный на внешнем антенном разъеме при НУ, не превышает значений, приведенных в таблице N 1.
Таблица N 1. Уровень побочных излучений передатчика, измеренный на внешнем антенном разъеме, в полосе частот от 9 кГц до 4 ГГц (для абонентских радиостанций, работающих на частотах до 470 МГц) либо в полосе частот от 9 кГц до 12,75 ГГц (для абонентских радиостанций, работающих на частотах выше 470 МГц)
2. Уровень побочных излучений корпуса и элементов конструкции передатчика абонентских радиостанций при НУ не превышает значений, приведенных в таблице N 2.
Таблица N 2. Уровень побочных излучений корпуса и элементов конструкции передатчика абонентских радиостанций в полосе частот от 30 МГц до 4 ГГц
к Правилам применения
абонентских радиостанций
с аналоговой модуляцией
сетей подвижной радиосвязи
К ПАРАМЕТРАМ ОТКЛОНЕНИЯ ЧАСТОТЫ ПЕРЕДАТЧИКОВ
В ПЕРЕХОДНОМ РЕЖИМЕ
1. Длительности переходных процессов включения (t ) и
1
выключения (t ) передатчиков, в течение которых отклонение частоты
3
передатчиков от номинального значения не превосходит величины
разноса частот между соседними каналами <1> (+/- дельтаf) в
зависимости от диапазона частот, при НУ не превышает значений,
приведенных в таблице N 1.
--------------------------------
<1> Для носимых абонентских радиостанций отклонение частоты
передатчика от номинального значения в течение t и t допускается
1 3
больше одного разноса частот между соседними каналами.
??????????????????????????????????????????????????????????????????
?Обозначение диапазона частот ?t , мс, не более ?t , мс, не более?
? ? 1 ? 3 ?
??????????????????????????????????????????????????????????????????
? 160 МГц ? 5,0 ? 5,0 ?
??????????????????????????????????????????????????????????????????
? 330 МГц ? 10,0 ? 10,0 ?
??????????????????????????????????????????????????????????????????
? 450 МГц ? 10,0 ? 10,0 ?
??????????????????????????????????????????????????????????????????
? 800 МГц ? 20,0 ? 10,0 ?
??????????????????????????????????????????????????????????????????
2. Длительность переходного процесса включения передатчика
(t ), в течение которого отклонение частоты передатчиков от
2
номинального значения не превосходит половины разноса частот между
соседними каналами (+/- дельтаf / 2) в зависимости от диапазона
частот, при НУ не превышает значений, приведенных в таблице N 2.
??????????????????????????????????????????????????????????????????
?Обозначение диапазона частот ? t , мс, не более ?
? ? 2 ?
??????????????????????????????????????????????????????????????????
? 160 МГц ? 20,0 ?
??????????????????????????????????????????????????????????????????
? 330 МГц ? 25,0 ?
??????????????????????????????????????????????????????????????????
? 450 МГц ? 25,0 ?
??????????????????????????????????????????????????????????????????
? 800 МГц ? 50,0 ?
??????????????????????????????????????????????????????????????????

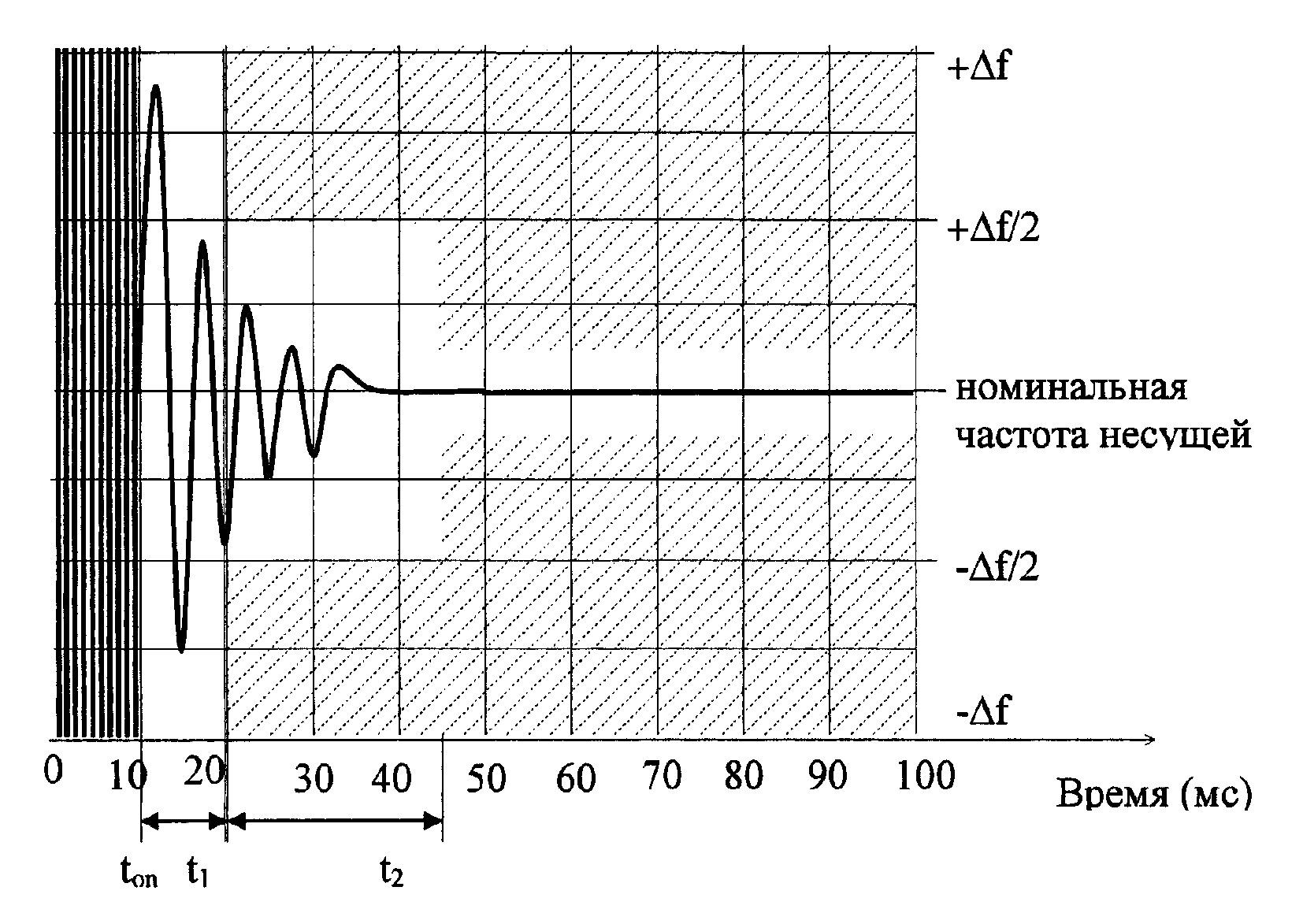

3. Временная маска переходного процесса при включении передатчика, работающего в диапазоне частот 330 МГц либо 450 МГц, приведена на рисунке 1.
![]() при включении передатчика, работающего в диапазоне
частот 330 МГц либо 450 МГц

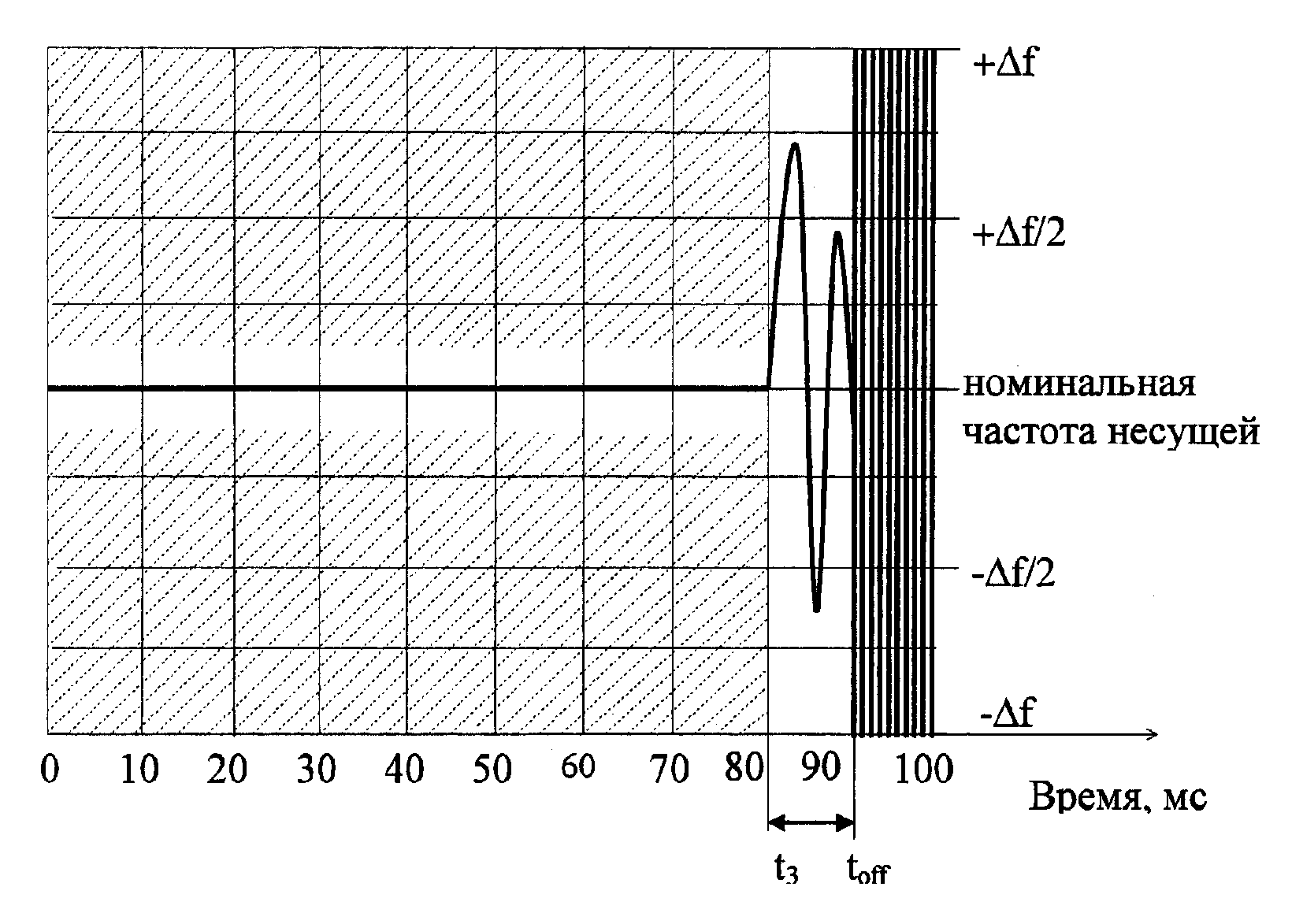

4. Временная маска переходного процесса при выключении передатчика, работающего в диапазоне частот 330 МГц, либо 450 МГц, либо 800 МГц, приведена на рисунке 2.
![]() при выключении передатчика, работающего в диапазоне
частот 330 МГц, либо 450 МГц, либо 800 МГц
к Правилам применения
абонентских радиостанций
с аналоговой модуляцией
сетей подвижной радиосвязи
К ПАРАМЕТРАМ УРОВНЯ ИЗЛУЧЕНИЙ ПРИЕМНИКОВ
1. Уровень излучений приемников, измеренный на внешнем антенном разъеме, при НУ не превышает значений, приведенных в таблице N 1.
Таблица N 1. Уровень излучений приемников, измеренный на внешнем антенном разъеме, в полосе частот от 9 кГц до 4 ГГц (для абонентских радиостанций, работающих на частотах до 470 МГц) либо в полосе частот от 9 кГц до 12,75 ГГц (для абонентских радиостанций, работающих на частотах выше 470 МГц)
2. Уровень излучений корпуса и элементов конструкции приемников абонентских радиостанций при НУ не превышает значений, приведенных в таблице N 2.
Таблица N 2. Уровень излучений корпуса и элементов конструкции приемника абонентских радиостанций в полосе частот от 30 МГц до 4 ГГц
к Правилам применения
абонентских радиостанций
с аналоговой модуляцией
сетей подвижной радиосвязи
К ПАРАМЕТРАМ ОТКЛОНЕНИЯ ЧАСТОТЫ ПЕРЕДАТЧИКОВ АБОНЕНТСКОЙ
РАДИОСТАНЦИИ, ПРЕДНАЗНАЧЕННОЙ ДЛЯ ПЕРЕДАЧИ ДАННЫХ
1. Отклонение частоты передатчиков от номинального значения при НУ не превышает предельно допустимых значений, приведенных в таблице N 1 приложения N 2 к Правилам.
2. Отклонение частоты передатчика от номинального значения при ЭУ не превышает предельно допустимых значений, приведенных в таблице.
к Правилам применения
абонентских радиостанций
с аналоговой модуляцией
сетей подвижной радиосвязи
К ПАРАМЕТРАМ ДЛИТЕЛЬНОСТИ ПЕРЕХОДНЫХ ПРОЦЕССОВ
ПРИ ВКЛЮЧЕНИИ ПЕРЕДАТЧИКОВ
Графики переходных процессов изменения мощности и частоты несущей при включении передатчиков приведены на рисунках 1 и 2.
В любой момент времени при НУ, когда мощность несущей
передатчиков больше установившейся мощности несущей передатчика
(P ) минус 30 дБ (P - 30 дБ), частота несущей остается в пределах
c c
половины разноса частот между соседними каналами (+/- df ) от
c
установившейся частоты несущей передатчика (F ).
c
Знак наклона участка графиков "Мощность, как функция времени",
приведенных на рисунках 1, 2, между точками (P - 30 дБ) и (P - 6
c c
дБ) не меняется.
Для абонентских радиостанций с внешним антенным разъемом
отрезки времени переходных процессов включения передатчиков t при
p
НУ не менее:
- 0,10 мс для разноса частот между соседними каналами 12,5 кГц;
- 0,05 мс для разноса частот между соседними каналами 25 кГц.
Для абонентских радиостанций, не имеющих внешнего антенного
разъема, отрезки времени переходных процессов включения
передатчиков t при НУ не менее 0,20 мс.
p

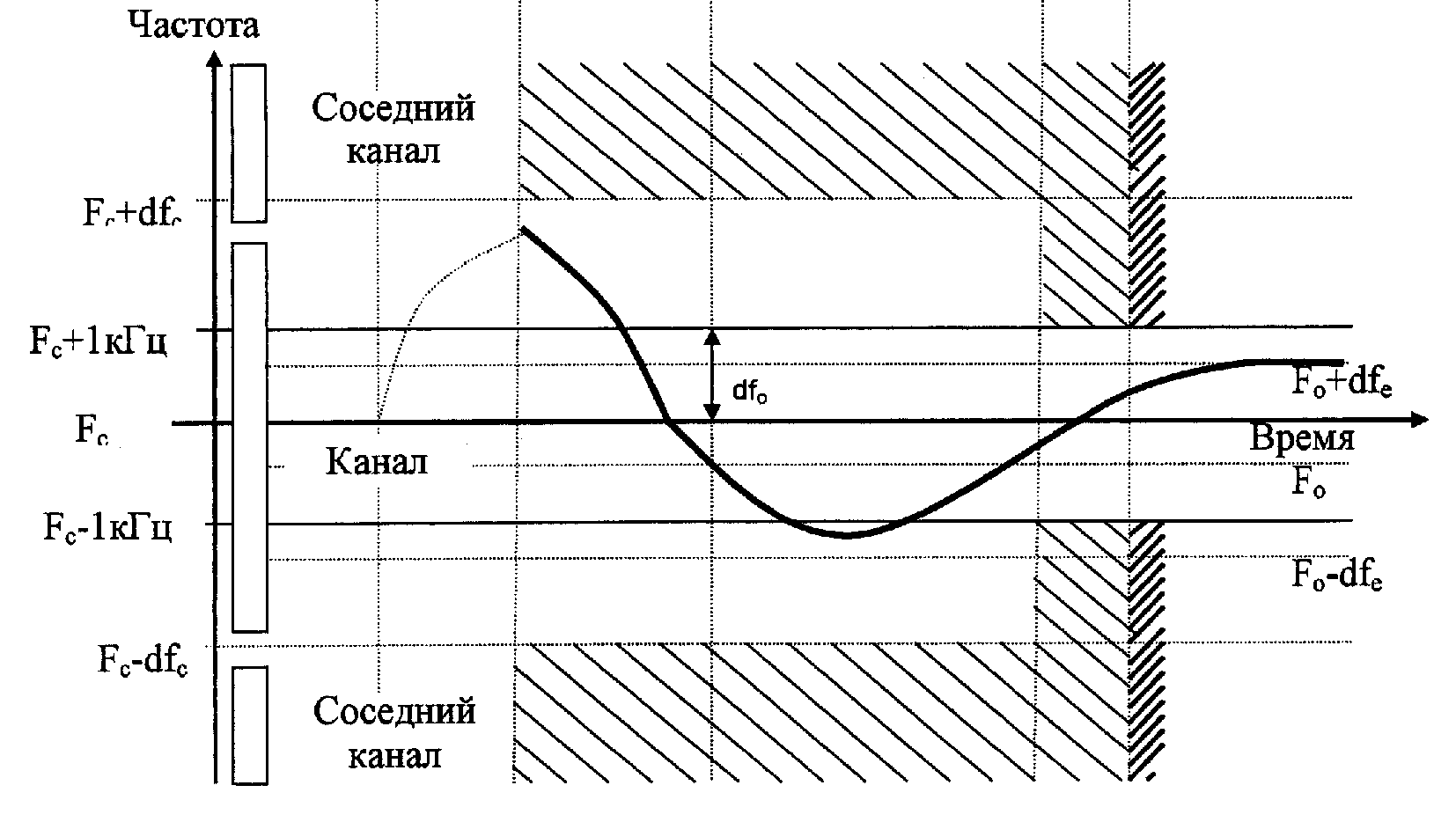

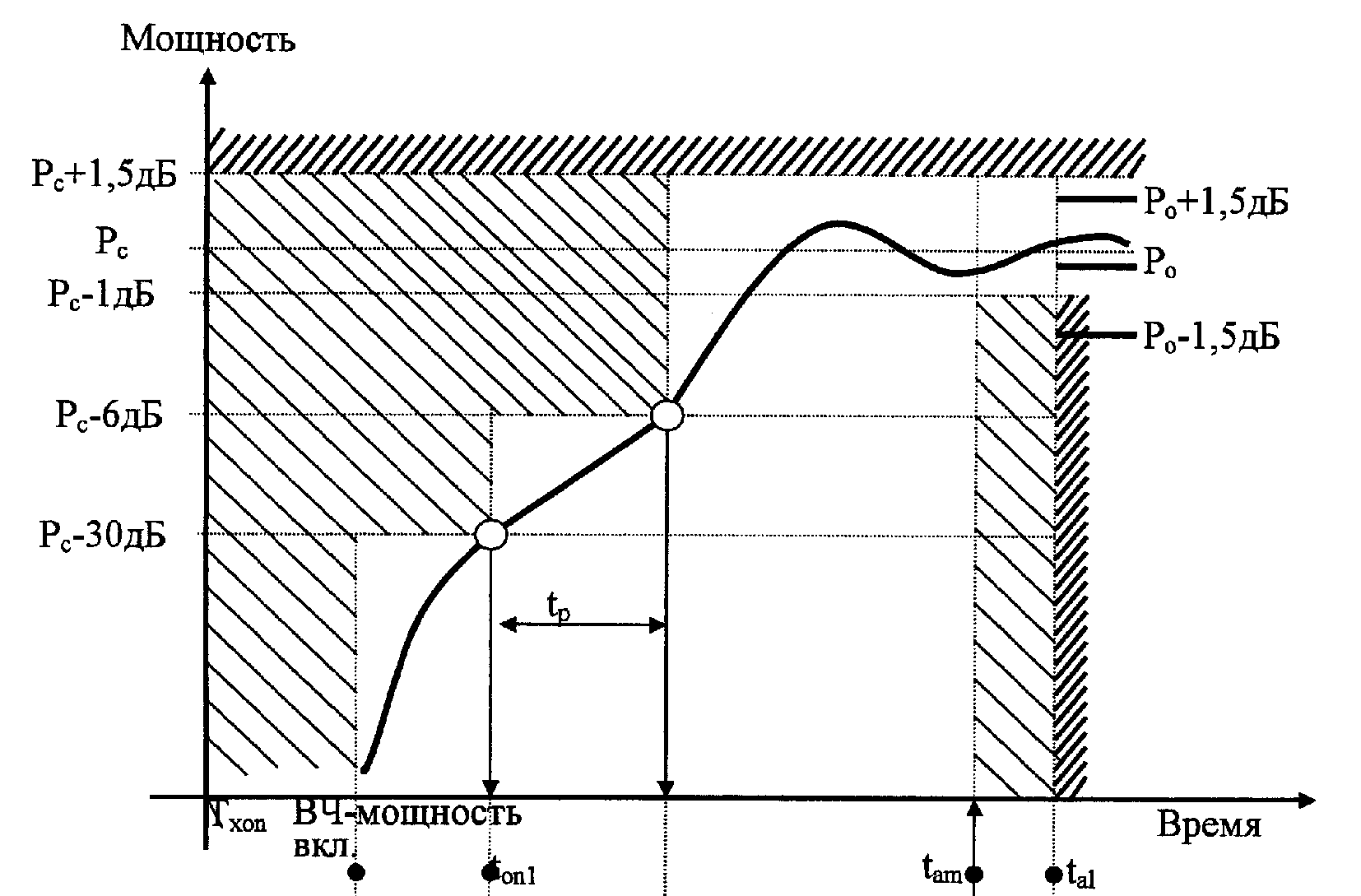

![]() ![]() изменения мощности и частоты несущей при включении
передатчиков, для случая, когда длительность переходного
процесса дана из графика изменения мощности несущей

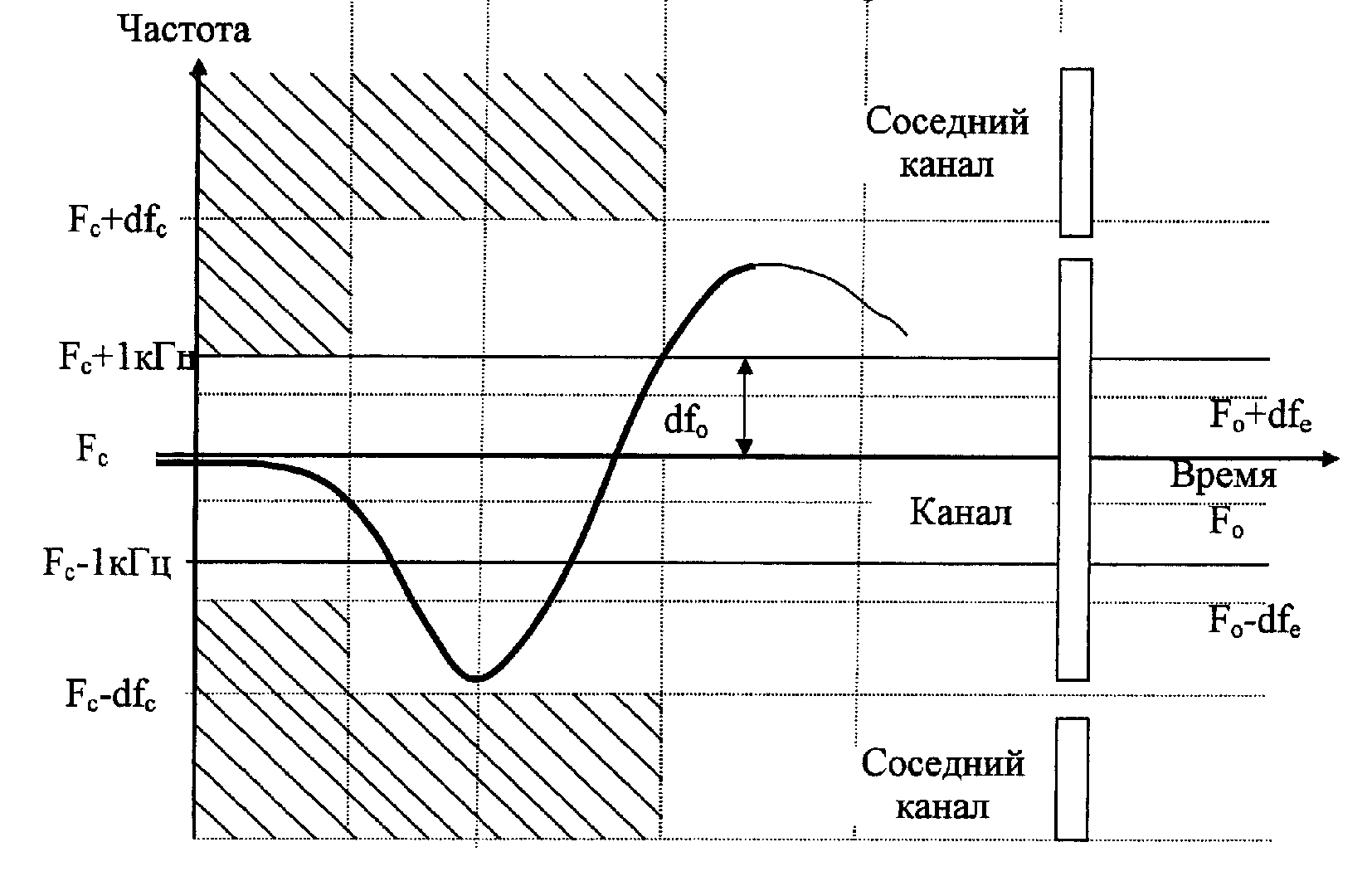

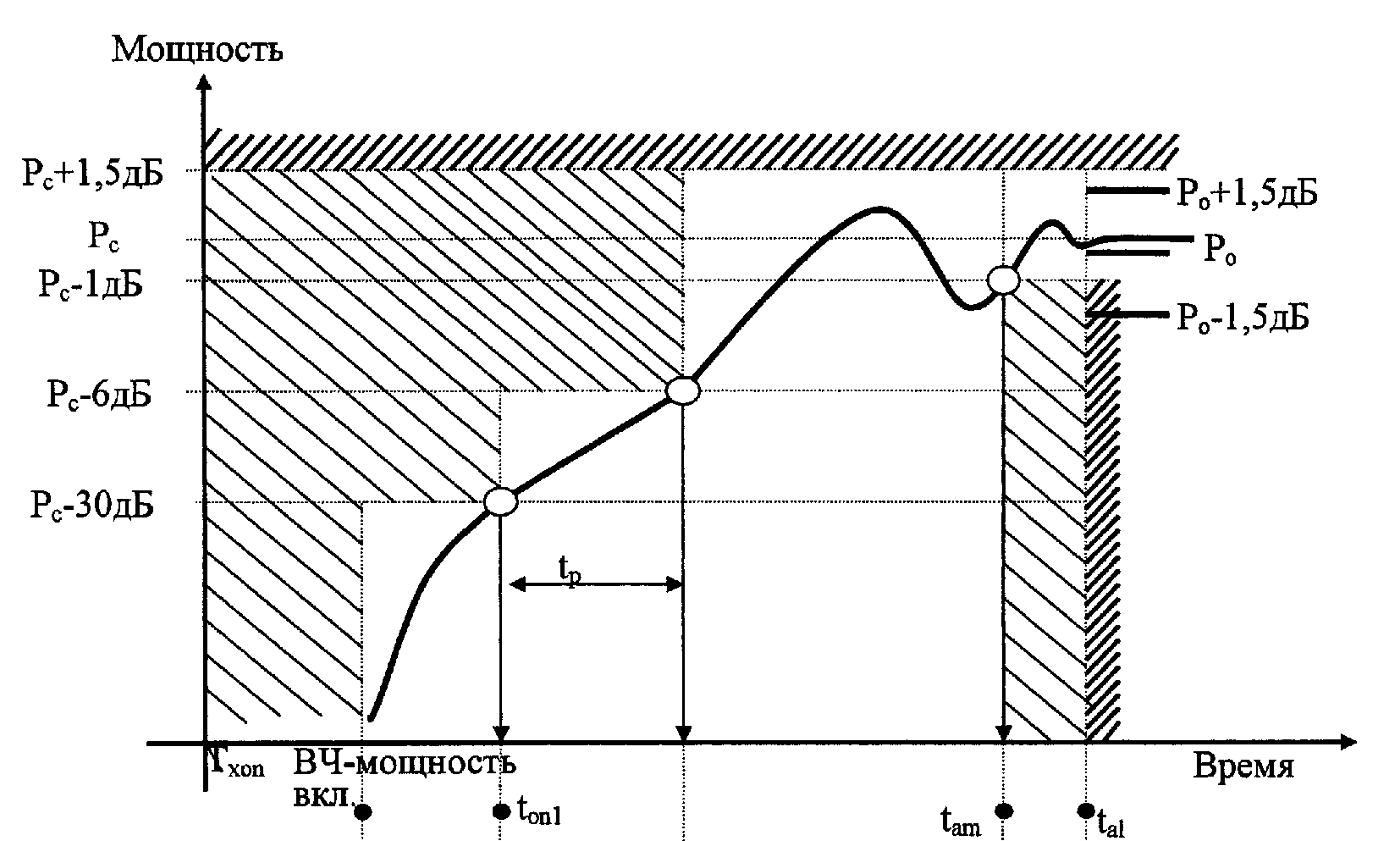

![]() ![]() изменения мощности и частоты несущей при включении
передатчиков, для случая, когда длительность переходного
процесса дана из графика изменения частоты несущей
к Правилам применения
абонентских радиостанций
с аналоговой модуляцией
сетей подвижной радиосвязи
К ПАРАМЕТРАМ ДЛИТЕЛЬНОСТИ ПЕРЕХОДНЫХ ПРОЦЕССОВ
ПРИ ВЫКЛЮЧЕНИИ ПЕРЕДАТЧИКОВ
Графики переходных процессов изменения мощности и частоты несущей при выключении передатчиков приведены на рисунке 1.
В любой момент времени при НУ, когда мощность несущей
передатчиков больше установившейся мощности несущей передатчика
(P ) минус 30 дБ (P - 30 дБ), частота несущей остается в пределах
c c
половины разноса частот между соседними каналами (+/- df ) от
c
установившейся частоты несущей передатчиков (F ).
c
Знак наклона участка графиков "Мощность, как функция времени",
приведенных на рисунке 1, между точками (P - 30 дБ) и (P - 6 дБ)
c c
не меняется.
Для абонентских радиостанций с внешним антенным разъемом
отрезки времени переходных процессов выключения передатчиков t
d
при НУ не менее:
- 0,10 мс для разноса частот между соседними каналами 12,5 кГц;
- 0,05 мс для разноса частот между соседними каналами 25 кГц.
Для абонентских радиостанций, не имеющих внешнего антенного
разъема, отрезки времени переходных процессов выключения t при НУ
d
не менее 0,20 мс.

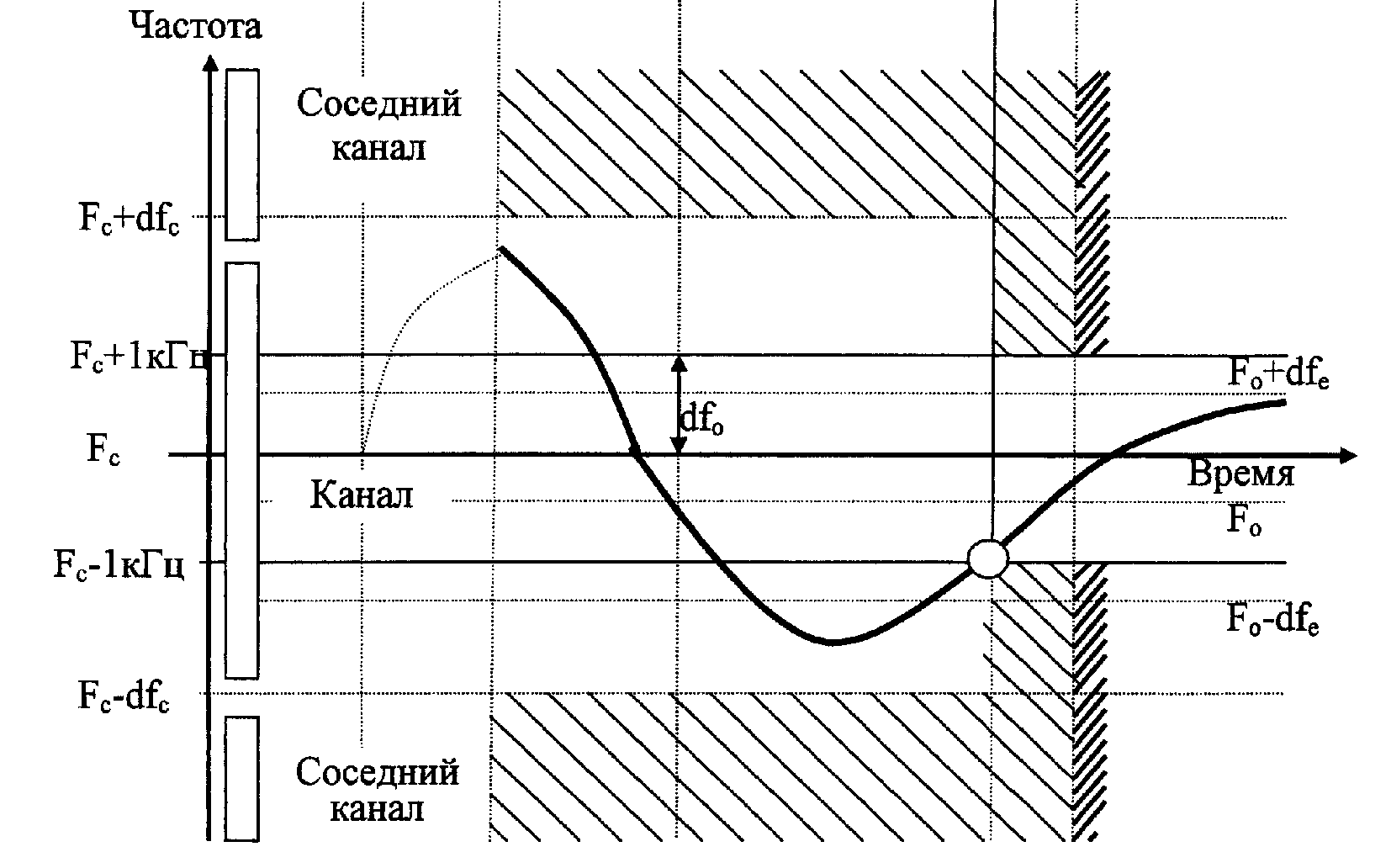

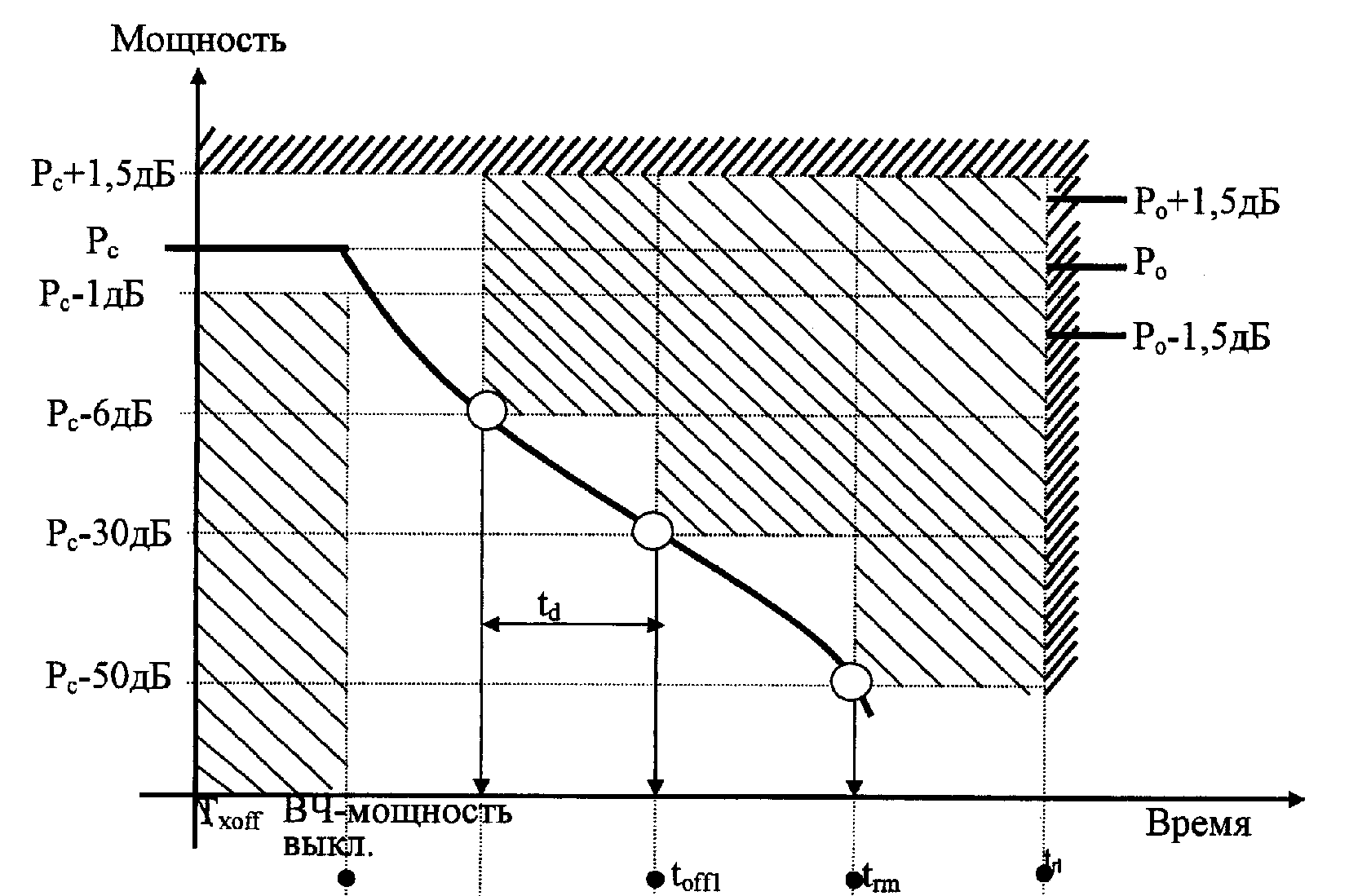

![]() ![]() и частоты несущей при выключении передатчиков
к Правилам применения
абонентских радиостанций
с аналоговой модуляцией
сетей подвижной радиосвязи
К ПАРАМЕТРАМ УСТОЙЧИВОСТИ АБОНЕНТСКИХ РАДИОСТАНЦИЙ
К КЛИМАТИЧЕСКИМ ВОЗДЕЙСТВИЯМ
1. Классификация абонентских радиостанций в зависимости от условий размещения в части воздействия климатических факторов внешней среды приведена в таблице.
??????????????????????????????????????????????????????????????????
? Группа абонентских ? Рабочая температура, град. C ?
? радиостанций ??????????????????????????????????????????
? ? пониженная ? повышенная ?
??????????????????????????????????????????????????????????????????
?Группа В3 ? -10 ? +55 ?
??????????????????????????????????????????????????????????????????
?Группы В4, В5 ? -25 ? +55 ?
??????????????????????????????????????????????????????????????????
?Группа Н6 ? +5 ? +40 ?
??????????????????????????????????????????????????????????????????
?Группа Н7 ? -10 ? +50 ?
??????????????????????????????????????????????????????????????????
? Примечание: Обозначения групп абонентских радиостанций: ?
? 1. В3 - возимая, устанавливаемая во внутренних помещениях?
?речных судов; ?
? 2. В4 - возимая, устанавливаемая в автомобилях, на?
?мотоциклах, в сельскохозяйственной, дорожной и строительной?
?технике; ?
? 3. В5 - возимая, устанавливаемая в подвижных железнодорожных?
?объектах; ?
? 4. Н6 - носимая, размещаемая при эксплуатации в одежде или?
?под одеждой абонента, или в отапливаемых наземных и подземных?
?сооружениях; ?
? 5. Н7 - носимая, эксплуатируемая на открытом воздухе или в?
?неотапливаемых наземных и подземных сооружениях. ?
??????????????????????????????????????????????????????????????????
2. Абонентские радиостанции сохраняют работоспособность при воздействии пониженной и повышенной рабочих температур, приведенных в таблице.
Нормальные условия (НУ) - условия, определенные как: температура окружающего воздуха от +15 до +35 °C; относительная влажность от 45 до 75%; атмосферное давление от 650 до 800 мм рт.ст.; напряжение электропитания - номинальное с допустимым отклонением не более +/- 2%.
Экстремальные условия (ЭУ) - условия одновременного воздействия повышенной (пониженной) рабочей температуры среды, приведенной в таблице приложения N 12 к Правилам, и повышенного (пониженного) напряжения электропитания, приведенного в пункте 15 Правил.
к Правилам применения
абонентских радиостанций
с аналоговой модуляцией
сетей подвижной радиосвязи
К ПАРАМЕТРАМ УСТОЙЧИВОСТИ АБОНЕНТСКИХ РАДИОСТАНЦИЙ
К МЕХАНИЧЕСКИМ ВОЗДЕЙСТВИЯМ
1. Абонентские радиостанции работоспособны и сохраняют рабочие параметры после транспортирования в упакованном виде при механических воздействиях в виде ударов, длительностью ударного импульса 6 мс при пиковом ударном ускорении 250 м/с2 (25g) и числе ударов в каждом направлении - 4000.
2. Абонентские радиостанции носимые групп Н6 и Н7 работоспособны и сохраняют рабочие параметры после удара вследствие свободного падения с высоты:
- 1 м для абонентских радиостанций массой до 2 кг;
- 0,5 м для абонентских радиостанций массой до 5 кг.
3. Абонентские радиостанции работоспособны и сохраняют рабочие параметры при воздействии синусоидальной вибрации с характеристиками воздействующего фактора, приведенными в таблице.
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/dop_documents/34/gost_33910/0/prika_97345.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
