"ГОСТ IEC 60838-2-3-2021. Межгосударственный стандарт. Патроны ламповые различных типов. Часть 2-3. Дополнительные требования. Ламповые патроны для двухцокольных линейных светодиодных ламп"
(введен в действие Приказом Росстандарта от 28.08.2025 N 959-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Научно-производственным республиканским унитарным предприятием "Белорусский государственный институт стандартизации и сертификации" (БелГИСС) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Государственным комитетом по стандартизации Республики Беларусь

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 апреля 2021 г. N 139-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 28 августа 2025 г. N 959-ст межгосударственный стандарт ГОСТ IEC 60838-2-3-2021 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2026 г.

5 Настоящий стандарт идентичен международному стандарту IEC 60838-2-3:2016 "Патроны ламповые различных типов. Часть 2-3. Дополнительные требования. Ламповые патроны для двухцокольных линейных светодиодных ламп" ("Miscellaneous lampholders - Part 2-3: Particular requirements - Lampholders for double-capped linear LED lamps", IDT).

Международный стандарт разработан подкомитетом 34B "Цоколи и патроны для ламп" Технического комитета по стандартизации TC 34 "Лампы и связанное с ними оборудование" Международной электротехнической комиссии (IEC).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт устанавливает требования к патронам для двухцокольных линейных светодиодных ламп, предназначенных для встраивания в приборы (т.е. использования с лампами общего назначения, имеющими цоколи, приведенные в приложении A). Настоящий стандарт не распространяется на ламповые патроны с контролем нагрева.

Двухцокольные линейные светодиодные лампы также могут использоваться с патронами, изначально предназначенными для других целей. Требования к этим патронам приведены в отдельных стандартах.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

IEC 60061-2, Lamp caps and holders together with gauges for the control of interchangeability and safety - Part 2: Lampholders (Цоколи и патроны ламповые, а также калибры для проверки их взаимозаменяемости и безопасности. Часть 2. Патроны ламповые)

IEC 60061-3, Lamp caps and holders together with gauges for the control of interchangeability and safety - Part 3: Gauges (Цоколи и патроны ламповые, а также калибры для проверки их взаимозаменяемости и безопасности. Часть 3. Калибры)

IEC 60838-1, Miscellaneous lamp holders - Part 1: General requirements and tests (Патроны ламповые различных типов. Часть 1. Общие требования и испытания CSV)

IEC 62504, General lighting - Light emitting diode (LED) products and related equipment - Terms and definitions [Освещение общее. Светодиодная (LED) продукция и связанное с ней оборудование. Термины и определения]

В настоящем стандарте применены термины по IEC 60838-1, IEC 62504 а также следующие термины с соответствующими определениями:

3.1 независимый патрон (independent lampholder): Патрон лампы, спроектированный таким образом, что его можно устанавливать отдельно от светильника, одновременно обеспечивая всю необходимую защиту в соответствии с его классификацией и маркировкой.

[IEC 60238:2004, 2.5]

3.2 компенсированные патроны (для линейных двухцокольных светодиодных ламп) (flexible lamp holder for linear double-capped LED lamp; flexible lampholder): Пара патронов, основания которых стационарно установлены в светильнике, при этом конструкция одного или обоих патронов предусматривает осевое перемещение контактной системы для компенсации допуска на длину лампы и обеспечивает с этой целью перемещение контактной системы при установке лампы.

[IEC 60400:2008 и IEC 60400:2008/AMD1:2011, 2.3, модификация]

3.3 некомпенсированные патроны (для линейных двухцокольных светодиодных ламп) (inflexible lampholder for linear double-capped LED lamp; inflexible lampholder): Пара патронов для стационарного монтажа, конструкция которых не предусматривает осевого перемещения контактной системы с целью компенсации допуска на длину лампы при ее установке.

[IEC 60400:2008, 2.4, модификация]

3.4 компенсированные после монтажа патроны (для линейных двухцокольных светодиодных ламп) (flexibly mounted lampholder for linear double-capped LED lamp; flexibly mounted lampholder): Пара патронов, конструкция которых не предусматривает осевого перемещения контактной системы, но после монтажа их в светильнике это осевое перемещение становится возможным.

[IEC 60400:2008, 2.5, модификация]

Применяют положения IEC 60838-1 (раздел 4).

Применяют положения IEC 60838-1 (раздел 5) совместно со следующими дополнительными требованиями.

5.1 В случае использования компенсированных и некомпенсированных патронов (см. 3.2 и 3.3 соответственно) образцы монтируются на две пары монтажных листов, как показано на рисунке 1.

--------------------------------

<a> Эта сторона должна быть помечена.

Для патронов, которым требуется вертикальная монтажная поверхность, к монтажному листу должен быть добавлен стальной угол.

При приложении силы 50 Н к этому углу по высоте и в направлении оси патрона патрон лампы не должен отклоняться более чем на 0,2 мм от исходного положения.

Рисунок предназначен только для иллюстрации основных размеров монтажного листа.

Приведенный прибор предназначен для тестирования одиночных патронов. Для тестирования сдвоенных патронов необходимо будет внести изменения.

ЦЕЛЬ: В случае сомнения следует проверить, является ли патрон лампы компенсированным или некомпенсированным.

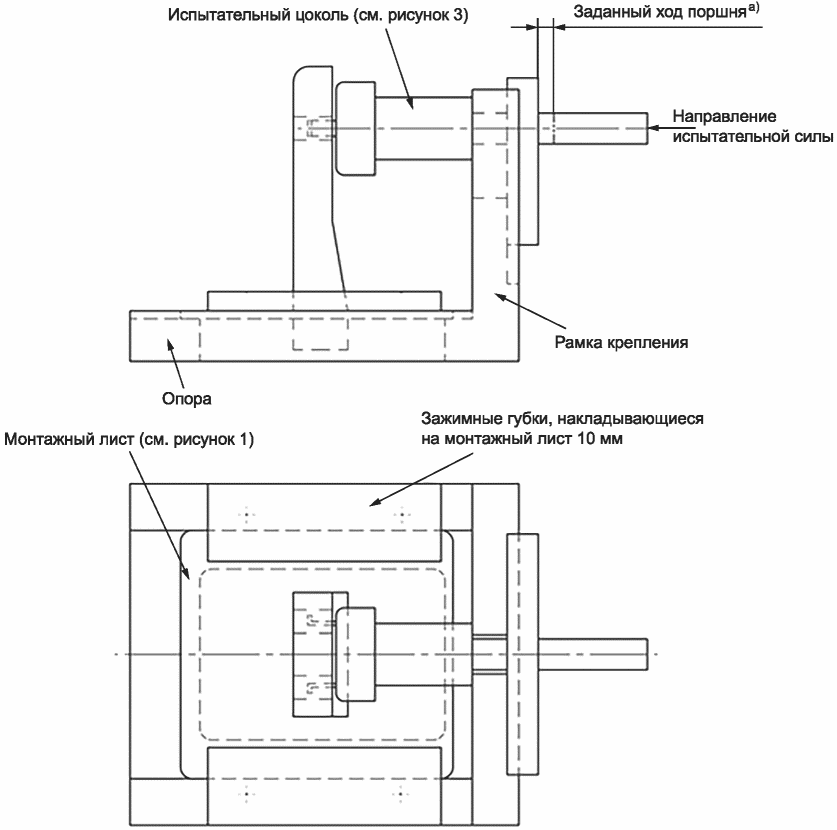

ИСПЫТАНИЕ: Патрон, установленный на монтажном листе, помещается на опору, а испытательный цоколь вставляется в патрон. Затем монтажный лист перемещается таким образом, чтобы испытательный цоколь <b> фиксировался между патроном и рамой крепления без зазора. В этом положении монтажный лист фиксируется с помощью зажимных губок. Через поршень к испытательной крышке прикладывают усилие до тех пор, пока не будет достигнуто указанное перемещение поршня. Требуемое усилие не должно превышать 30 Н для патронов GX16t-5. Эта процедура повторяется 10 раз.

После этого испытания не должно быть зазора между испытательной крышкой и рамой крепления, а также между испытательным цоколем и патроном. Если патрон соответствует, он считается компенсированным патроном; если нет, то некомпенсированным.

--------------------------------

<a> Ход поршня равен требуемому минимальному осевому движению контакта, которое составляет:

- для пары патронов - 3 мм (на рассмотрении) + допуск на монтаж в соответствии с указаниями производителя в инструкции (см. IEC 60838-1, пункт 7.1).

Если объединенная пара патронов состоит из двух компенсированных патронов, каждый патрон должен предоставить половину требуемого движения контакта.

<b> Соответствующие испытательные цоколи приведены на рисунке 3.

--------------------------------

<a> Эта часть измерительного прибора и цапфы должна быть из закаленной стали.

Применяют положения IEC 60838-1 (раздел 6) совместно со следующими дополнительными требованиями.

6.1 В соответствии с компенсированностью для осевого перемещения на длину лампы:

- компенсированные патроны для ламп;

- некомпенсированные патроны для ламп.

Применяют положения IEC 60838-1 (раздел 7) совместно со следующими дополнительными требованиями.

7.1 Инструкции, предоставленные производителем патрона или ответственным поставщиком для обеспечения правильного монтажа и эксплуатации пары патронов для линейной двухцокольной светодиодной лампы, должны содержать как минимум следующую информацию:

- метод монтажа: для компенсированных патронов должно быть четко указано, предназначены ли для них оба или только один из методов монтажа.

Примечание - Пара компенсированных патронов может состоять из двух патронов, каждый из которых имеет пружину, или одного патрона с пружиной, а второго - без пружины. Два метода монтажа с отдельной пружиной и без нее для компенсированного монтажа;

- монтажное расстояние с допуском или ссылкой на стандартные листы;

- какие патроны должны использоваться в паре;

- требуемая толщина монтажного листа, если патрон предназначен для монтажа без винтов.

Приведенная выше информация может быть частью каталога производителя или ответственного поставщика.

Применяют положения IEC 60838-1 (раздел 8) совместно со следующими дополнительными требованиями.

8.1 Защита от поражения электрическим током должна обеспечиваться, если лампа вставлена в патрон под углом не более 5° от оси нормальной установки лампы.

Патроны с вращающейся частью должны быть испытаны с этой частью в положении нормальной установки лампы.

Примечание - Для получения дополнительной информации см. рисунок C.1 d).

Примечание 2 - Для предотвращения электрического контакта между испытательным пальцем и металлическим корпусом калибра II "крышка" лицевой стороны калибра должна быть покрыта изоляционным материалом толщиной не более 0,1 мм.

Применяют положения IEC 60838-1 (раздел 9).

Применяют положения IEC 60838-1 (раздел 10).

Применяют положения IEC 60838-1 (раздел 11) совместно со следующими дополнительными требованиями.

11.1 В случае отсутствия какой-либо дополнительной опоры лампы (например, уплотнительных манжет для патронов со степенью защиты IP) допускается только применение патрона с вращающейся частью, патрон с боковым входом не допускается. Это требование не распространяется на одноконтактные патроны.

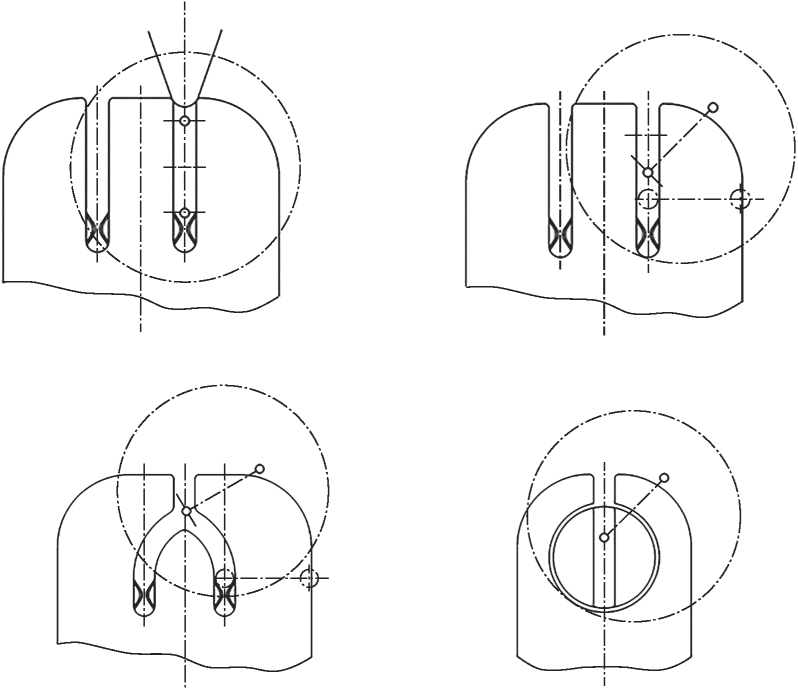

Примечание - Патрон с боковым входом - это патрон, в котором штифты цоколя входят в прорезь для вставки патрона в направлении, перпендикулярном оси лампы (параллельный ввод). Для получения дополнительной информации см. рисунки C.1 a), C.1 b) и C.1 c).

11.2 Патроны должны быть сконструированы таким образом, чтобы при установке лампы было четко определено положение лампы.

11.3 Патроны должны быть сконструированы таким образом, чтобы обеспечивалось достаточное контактное усилие.

a) Для двухштырьковых патронов, контактирующих в основном вдоль одной стороны каждого штифта цоколя, контактное усилие измеряется односторонним калибром, имеющим размеры и расстояния между штырьками согласно стандартному листу 7006-183C IEC 60061-3, калибры E и G.

- 2 и 30 Н - для патронов, не обеспечивающих опору для предотвращения изгиба штырьков лампы;

- 2 и 45 Н - для патронов, когда штырьки лампы поддерживаются конструкцией патрона.

Сначала максимальное контактное усилие измеряется с расстоянием между штырьками, как показано для калибра G. Затем следует измерение минимального контактного усилия с расстоянием между штырьками для калибра E.

b) Для однополюсных патронов контактное усилие измеряется с помощью несимметричного калибра, размеры которого соответствуют стандартному листу 7006-183C IEC 60061-3, калибры E и G.

c) Для двухштырьковых патронов момент затяжки, необходимый для установки и снятия лампы, должен измеряться однонитевыми калибрами, имеющими размеры и расстояния между штырьками в соответствии со стандартным листом 7006-183C, калибры G и F.

Во время испытаний на усилие и крутящий момент необходимо следить за тем, чтобы передняя поверхность калибров держалась параллельно поверхности патрона. В качестве цикла предварительной подготовки перед начальным измерением должно быть произведено одно вращение по часовой стрелке и одно вращение против часовой стрелки или одна процедура ввода и вывода каждого испытательного устройства.

11.4 Размеры патронов ламп должны соответствовать действующим стандартным листам IEC 60061-2:

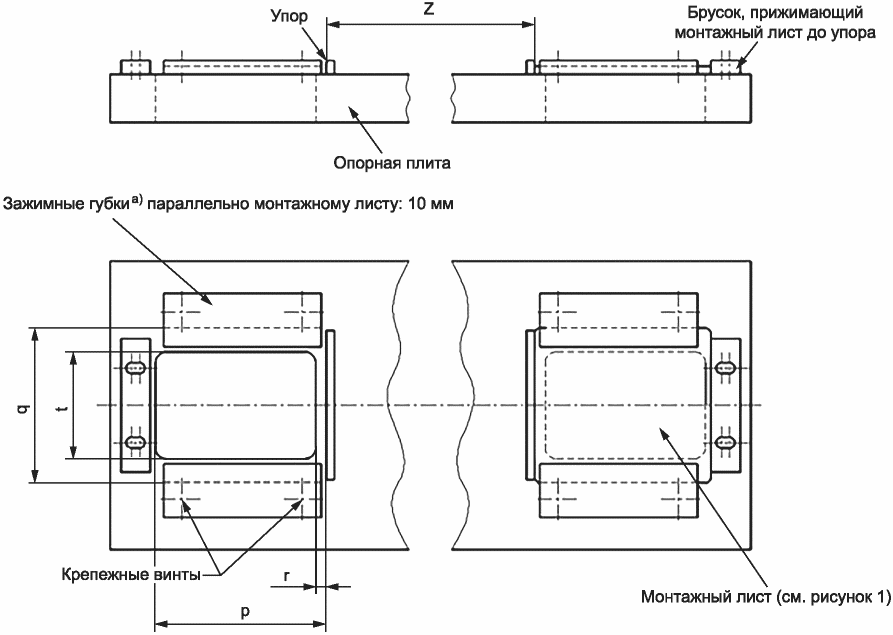

Рисунок предназначен только для иллюстрации основных размеров зажима.

--------------------------------

<a> Для некоторых патронов, например для комбинированной пары патронов, может потребоваться использовать зажимные губки, состоящие из двух частей.

Применяют положения IEC 60838-1 (раздел 12) совместно со следующими дополнительными требованиями.

12.1 В случае патронов, имеющих маркировку степенью защиты IP, корпус должен обеспечивать степень защиты от пыли или влаги в соответствии с классификацией патронов после установки.

Примечание - Это испытание предназначено только для определения типа патрона и не заменяет проведение испытания светильника.

Применяют положения IEC 60838-1 (раздел 13).

Применяют положения IEC 60838-1 (раздел 14).

Применяют положения IEC 60838-1 (раздел 15).

Применяют положения IEC 60838-1 (раздел 16).

Применяют положения IEC 60838-1 (раздел 17).

Применяют положения IEC 60838-1 (раздел 18).

Настоящий стандарт распространяется на независимые и встроенные патроны, используемые с двухцокольными линейными светодиодными лампами, имеющими цоколи, перечисленные ниже.

--------------------------------

<1> В Российской Федерации действует ГОСТ Р 54814-2018 "Светодиоды и светодиодные модули для общего освещения и связанное с ними оборудование. Термины и определения", неэквивалентный по отношению к IEC 62504:2014.

--------------------------------

<1> Заменен на IEC 60400:2017. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
