Настоящий стандарт устанавливает требования к электромагнитной эмиссии и распространяется на электрическое и электронное оборудование, предназначенное для использования в условиях электромагнитной обстановки, существующей на промышленных (см. 3.1.12) объектах.
Настоящий стандарт не распространяется на оборудование, входящее в область применения IEC 61000-6-3.
Электромагнитная обстановка, описанная в настоящем стандарте, распространяется на оборудование, размещаемое как внутри, так и снаружи помещений.
Настоящий стандарт устанавливает требования к помехоэмиссии в диапазоне частот от 9 кГц до 400 ГГц, которые были выбраны для обеспечения адекватного уровня защиты приема радиосигнала в определенной электромагнитной обстановке. Измерение не требуется проводить на частотах, для которых требования не установлены. Требования, установленные настоящим стандартом, необходимы для обеспечения адекватного уровня защиты радиослужб.
Для целей испытаний были включены не все возникающие помехи, а только те, которые считаются значимыми для оборудования, предназначенного для работы в условиях, указанных в настоящем стандарте.
Требования указаны для каждого рассматриваемого порта.
Настоящий общий стандарт ЭМС, относящийся к электромагнитной эмиссии, следует применять в тех случаях, когда отсутствует соответствующий стандарт ЭМС, относящийся к электромагнитной эмиссии, распространяющийся на продукцию или группу продукции.
Примечание 1 - В настоящем стандарте не рассматриваются вопросы безопасности.
Примечание 2 - В особых случаях могут возникнуть ситуации, когда нормы, установленные настоящим стандартом, не позволяют обеспечить адекватную защиту, например, если чувствительный приемник используется в непосредственной близости от оборудования. В таких случаях могут потребоваться специальные меры по снижению последствий.
Примечание 3 - Помехи, возникающие в условиях неисправности оборудования, не рассматриваются в настоящем стандарте.
В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяется только указанное издание ссылочного стандарта, для недатированных - последнее издание ссылочного документа (включая все изменения к нему)]:
IEC 60050-161, International Electrotechnical Vocabulary - Chapter 161: Electromagnetic compatibility (Международный электротехнический словарь. Глава 161. Электромагнитная совместимость)
IEC 61000-4-20:2010 <1>, Electromagnetic compatibility (EMC) - Part 4-20: Testing and measurement techniques - Emission and immunity testing in transverse electromagnetic (TEM) waveguide [Электромагнитная совместимость (ЭМС). Часть 4-20. Методы испытаний и измерений. Испытания на эмиссию и помехоустойчивость в поперечном электромагнитном (TEM) волноводе]
--------------------------------
<1> Заменен на IEC 61000-4-20:2022. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
CISPR 11:2015 <2>, Industrial, scientific and medical equipment - Radio-frequency disturbance characteristics - Limits and methods of measurement (Оборудование промышленное, научное и медицинское. Характеристики радиочастотных помех. Нормы и методы измерений), включая CISPR 11:2015/AMD1:2016
--------------------------------
<2> Заменен на CISPR 11:2024. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
CISPR 14-1:2016 <3>, Electromagnetic compatibility - Requirements for household appliances, electric tools and similar apparatus - Part 1: Emission (Электромагнитная совместимость. Требования к бытовым приборам, электроинструментам и аналогичному оборудованию. Часть 1. Эмиссия)
--------------------------------
<3> Заменен на CISPR 14-1:2020. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
CISPR 16-1-1:2015 <4>, Specification for radio disturbance and immunity measuring apparatus and methods - Part 1-1: Radio disturbance and immunity measuring apparatus - Measuring apparatus (Технические требования к измерительной аппаратуре и методам измерения радиопомех и помехоустойчивости. Часть 1-1. Аппаратура для измерения радиопомех и помехоустойчивости. Измерительная аппаратура)
--------------------------------
<4> Заменен на CISPR 16-1-1:2019. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
CISPR 16-1-2:2014, Specification for radio disturbance and immunity measuring apparatus and methods - Part 1-2: Radio disturbance and immunity measuring apparatus - Coupling devices for conducted disturbance measurements (Технические требования к измерительной аппаратуре и методам измерения радиопомех и помехоустойчивости. Часть 1-2. Аппаратура для измерения радиопомех и помехоустойчивости. Устройства связи для измерений кондуктивных помех)
CISPR 16-1-4:2010, Specification for radio disturbance and immunity measuring apparatus and methods - Part 1-4: Radio disturbance and immunity measuring apparatus - Antennas and test sites for radiated disturbance measurements (Технические требования к измерительной аппаратуре и методам измерения радиопомех и помехоустойчивости. Часть 1-4. Аппаратура для измерения радиопомех и помехоустойчивости. Антенны и испытательные площадки для измерения излучаемых помех), включая CISPR 16-1-4:2010/AMD1:2012 и CISPR 16-1-4:2010/AMD2:2017
CISPR 16-1-6:2014, Specification for radio disturbance and immunity measuring apparatus and methods - Part 1-6: Radio disturbance and immunity measuring apparatus - EMC antenna calibration (Технические требования к измерительной аппаратуре и методам измерения радиопомех и помехоустойчивости. Часть 1-6. Аппаратура для измерения радиопомех и помехоустойчивости. Калибровка антенн ЭМС), включая CISPR 16-1-6:2014/AMD1:2017
CISPR 16-2-1:2014, Specification for radio disturbance and immunity measuring apparatus and methods - Part 2-1: Methods of measurement of disturbances and immunity - Conducted disturbance measurements (Технические требования к измерительной аппаратуре и методам измерения радиопомех и помехоустойчивости. Часть 2-1. Методы измерения помех и помехоустойчивости. Измерения кондуктивных помех), включая CISPR 16-2-1:2014/AMD1:2017
CISPR 16-2-3:2016, Specification for radio disturbance and immunity measuring apparatus and methods - Part 2-3: Methods of measurement of disturbances and immunity - Radiated disturbance measurements (Технические требования к измерительной аппаратуре и методам измерения радиопомех и помехоустойчивости. Часть 2-3. Методы измерения помех и помехоустойчивости. Измерения излучаемых помех)
CISPR 16-4-2:2011, Specification for radio disturbance and immunity measuring apparatus and methods - Part 4-2: Uncertainties, statistics and limit modelling - Measurement instrumentation uncertainty (Технические требования к измерительной аппаратуре и методам измерения радиопомех и помехоустойчивости. Часть 4-2. Неопределенности, статистика и моделирование пределов. Неопределенность измерительных приборов), включая CISPR 16-4-2:2011/AMD1:2014
CISPR 32:2015, Electromagnetic compatibility of multimedia equipment - Emission requirements (Электромагнитная совместимость оборудования мультимедиа. Требования к эмиссии)
В настоящем стандарте применены термины по IEC 60050-161, а также следующие термины с соответствующими определениями:
ISO и IEC поддерживают терминологические базы данных для использования в области стандартизации ИСО и МЭК по следующим адресам:
- платформа онлайн-просмотра ISO: доступна по адресу /template/go.php?url=https://www.iso.org/obp;
- Электропедия IEC: доступна по адресу /template/go.php?url=https://www.electropedia.org/.
3.1.1 порт (port): Физический интерфейс оборудования, который связывает указанное оборудование с внешней окружающей электромагнитной обстановкой.
Примечание 1 - См. рисунок 1.
![]() 3.1.2 порт корпуса (enclosure port): Физическая граница оборудования, через которую могут излучаться или на которую могут воздействовать электромагнитные поля.
3.1.3 порт кабеля (cable port): Порт, через который проводник или кабель подключаются к оборудованию.
Примечание 1 - Примерами являются сигнальные порты, порты проводной сети, порты управления и электропитания.
3.1.4 порт проводной сети (wired network port): Точка подключения для передачи голоса, данных и сигналов, предназначенная для соединения широко рассредоточенных систем путем прямого подключения к однопользовательской или многопользовательской коммуникационной сети.
Примечание 1 - Примерами таких сетей являются: CATV, PSTN, ISDN, xDSL, LAN и подобные сети.
Примечание 2 - Указанные порты могут поддерживать экранированные или неэкранированные кабели, а также могут передавать питание переменного или постоянного тока, если это является неотъемлемой частью технических требований телекоммуникационной сети.
Примечание 3 - Порт, обычно предназначенный для соединения компонентов испытуемой системы [например, RS-232, RS-485, полевые шины, входящие в область применения IEC 61158, стандарт IEEE 1284 (параллельный принтер), универсальная последовательная шина (USB), стандарт IEEE 1394 ("Fire Wire") и т.д.] и используемый в соответствии со своими функциональными характеристиками (например, в отношении максимальной длины подключаемого к нему кабеля), не считается проводным сетевым портом.
Примечание 4 - В предыдущих изданиях настоящего стандарта и во многих стандартах на продукцию такой порт определялся как телекоммуникационный или сетевой порт (порт связи).
3.1.5 порт электропитания (power port): Порт для подключения оборудования к первичному источнику электроснабжения.
3.1.6 сеть электроснабжения общего пользования (public mains network): Линии электропередачи, к которым имеют доступ все категории потребителей, и которые эксплуатируются организацией, обеспечивающей снабжение или распределение с целью поставки электрической энергии.
3.1.7 низкое напряжение, LV (low voltage, LV): Набор уровней напряжения, используемый для распределения электроэнергии, верхний предел которого обычно принимают равным 1000 В переменного тока или 1500 В постоянного тока.
[ИСТОЧНИК: IEC 60050-601:1985, 601-01-26, модифицирован - добавлены слова "или 1500 В постоянного тока"]
3.1.8 распределительная сеть постоянного тока, распределительная DC сеть (DC distribution network): Локальная сеть электроснабжения в инфраструктуре объекта или здания, предназначенная для использования одним или несколькими различными типами оборудования и обеспечивающая электроснабжение независимо от электрической сети электроснабжения общего пользования.
Примечание 1 - Подключение к удаленной локальной батарее не рассматривают как распределительную сеть постоянного тока, если такое подключение подразумевает электроснабжение только одной единицы оборудования.
3.1.9 низковольтный порт сети электроснабжения переменного тока, низковольтный порт сети электроснабжения AC (low voltage AC mains port): Порт, используемый для подключения к низковольтной сети электроснабжения переменного тока для электропитания оборудования.
Примечание 1 - Оборудование с портом электропитания постоянного тока рассматривают как оборудование, обеспечиваемое электропитанием от низковольтной сети электроснабжения переменного тока, если электропитание осуществляется от силового преобразователя напряжения переменного тока в напряжение постоянного тока.
Примечание 2 - Низковольтная сеть переменного тока может быть сетью общего пользования или не относиться к такому типу сетей.
3.1.10 максимальная внутренняя частота Fx (highest internal frequency Fx): Максимальная основная частота, генерируемая или используемая в испытуемом оборудовании (далее по тексту - EUT), или максимальная частота, на которой оборудование работает.
3.1.11 оборудование небольшого размера (small equipment): Оборудование, размещенное на столе или установленное на полу, которое, включая кабели, может быть размещено в цилиндрическом испытательном объеме диаметром 1,2 м и высотой 1,5 м от поверхности земли.
Примечание 1 - Указанные размеры в настоящее время находятся на рассмотрении в CISPR.
3.1.12 промышленный объект (industrial location): Место, характеризующееся наличием отдельной сети электропитания, снабжаемое электроэнергией от трансформатора высокого или среднего напряжения, предназначенного для электропитания установки.
Примечание 1 - Промышленные объекты, как правило, могут быть охарактеризованы наличием установки с одной или несколькими из следующих характеристик:
- наличие оборудования, установленного и соединенного между собой и работающего одновременно;
- наличие значительного количества вырабатываемой, передаваемой и/или потребляемой электроэнергии;
- частые переключения высоких индуктивных или емкостных нагрузок;
- наличие высоких токов и связанных с ними магнитных полей;
- наличие промышленного, мощного научного и медицинского (ISM) оборудования (например, сварочных аппаратов).
Электромагнитная обстановка на промышленном объекте создается преимущественно оборудованием и установкой, находящимися на объекте. Существуют типы промышленных объектов, где некоторые электромагнитные явления проявляются в более сильной степени, чем на других объектах.
Например, металлообрабатывающие, целлюлозно-бумажные, химические заводы, производство автомобилей, сельскохозяйственные здания, высоковольтные зоны аэропортов.
Примечание 2 - Взаимосвязь объекта и электромагнитной обстановки приведена в 3.1.13.
3.1.13 электромагнитная обстановка (electromagnetic environment): Совокупность электромагнитных явлений, существующих в данном месте.
Примечание 1 - В общем случае электромагнитная обстановка зависит от времени, и для ее описания может потребоваться статистический подход.
Примечание 2 - Очень важно не путать электромагнитную обстановку и сам объект.
[ИСТОЧНИК IEC 60050-161:1990, 161-01-01, модифицирован - добавлено примечание 2 к статье]
В настоящем стандарте применены следующие сокращения:
AAN - асимметричный эквивалент сети (Asymmetric Artificial Network);
AC - переменный ток (Alternating Current);
AMN - эквивалент сети электропитания (Artificial Mains Network);
CATV - сеть кабельного телевидения (Cable TV network);
DC - постоянный ток (Direct Current);
DSL - цифровая абонентская линия (Digital Subscriber Line);
EUT - испытуемое оборудование (Equipment Under Test);
FAR - полностью безэховая камера (Fully Anechoic Room);
FSOATS - открытая испытательная площадка с условиями свободного пространства (Free Space Open Area Test Site);
ISDN - цифровая сеть интегрированных сервисов (Integrated Services Digital Network);
ITE - оборудование информационных технологий (Information Technology Equipment);
LAN - локальная сеть (Local Area Network);
MME - оборудование мультимедиа (Multi Media Equipment);
OATS - открытая испытательная площадка (Open Area Test Site);
PSTN - коммутируемая телефонная сеть общего пользования (Public Switched Telephone Network);
SAC - полубезэховая камера (Semi Anechoic Chamber);
TEM - поперечный режим электромагнитного излучения (Transverse Electromagnetic Mode);
USB - универсальная последовательная шина (Universal Serial Bus);
xDSL - общий термин для всех типов DSL технологий (Generic term for all types of DSL technology).
EUT следует испытывать в рабочем режиме, обеспечивающем наибольшее излучение помех в измеряемой полосе частот в нормальных условиях применения. Конфигурация и EUT должны быть изменены для достижения максимального уровня помех в соответствии с типичными условиями применения и режимом работы установки. Для сокращения времени испытания могут быть проведены предварительные испытания.
Если EUT является частью системы или может быть подключено к связанному с ним оборудованию, EUT следует испытывать при подключении к минимальной репрезентативной конфигурации связанного с ним оборудования, необходимой для проверки портов, способом, аналогичным описанному в CISPR 11 или CISPR 32.
EUT должно быть установлено в соответствии с требованиями таблицы 1.
Таблица 1
В случаях, когда в технических требованиях изготовителя установлено требование к наличию внешних фильтрующих и/или экранирующих устройств или установлены меры, которые четко указаны в руководстве пользователя, требования к испытаниям, установленные в настоящем стандарте, следует применять при наличии указанных устройств или принятых мер.
Конфигурация и режим работы во время измерений должны быть точно указаны в протоколе испытаний. Если EUT имеет большое количество аналогичных портов или портов с большим количеством однотипных соединений, следует выбрать достаточное количество портов для моделирования реальных условий эксплуатации и обеспечения охвата всех различных типов оконечных устройств.
Измерения должны быть проведены при одном наборе параметров в рабочих диапазонах температуры, влажности и атмосферного давления, установленных для изделия, и при расчетном напряжении питания, если иное не указано в базовом стандарте на продукцию. Соответствующие условия должны быть зарегистрированы в протоколе испытаний.
Дополнительную информацию о конфигурации EUT, в зависимости от применяемости, можно найти в CISPR 16-2-1, CISPR 16-2-3, CISPR 11 или CISPR 32, ссылки на которые приведены в таблицах 3 - 5.
В документации на продукцию покупатель/пользователь/установщик должен быть проинформирован о необходимости принятия специальных мер для обеспечения соответствия требованиям настоящего стандарта. Одним из примеров может быть необходимость использования экранированных или специальных кабелей.
Применение измерений электромагнитной эмиссии зависит от конкретного оборудования, его конфигурации, портов, технологии изготовления и условий эксплуатации.
Измерения должны быть проведены на соответствующих портах оборудования в соответствии с требованиями, указанными в таблицах 3 - 5. Измерения следует выполнять только при наличии соответствующих портов.
С учетом электрических характеристик и использованием конкретного оборудования может быть установлено, что некоторые измерения являются неуместными и, следовательно, ненужными. В таком случае необходимо, чтобы решение и обоснование отказа от проведения измерений были зафиксированы в протоколе испытания.
Если в CISPR 16-4-2 приведено руководство по расчету инструментальной неопределенности измерения, необходимо следовать этому руководству, и для таких измерений при определении соответствия нормам, указанным в настоящем стандарте, следует учитывать инструментальную неопределенность измерения в соответствии с CISPR 16-4-2. Расчеты для определения результата измерения и любая корректировка результата испытания, необходимая в тех случаях, когда неопределенность испытательной лаборатории превышает значение Ucispr, указанное в CISPR 16-4-2, должны быть включены в протокол испытания.
Если в настоящем стандарте приведены варианты проверки конкретных требований с использованием различных методов испытаний, соответствие может быть подтверждено любым из соответствующих методов испытаний с использованием конкретных норм с ограничениями, указанными в соответствующих разделах таблицы. Например, напольное оборудование следует оценивать согласно пункту 3.1 таблицы, учитывая, что пункт 3.2 таблицы ограничен небольшим оборудованием, а пункт 3.3 таблицы ограничен настольным оборудованием.
В любой ситуации, когда необходимо провести повторные испытания оборудования, следует использовать первоначально выбранный метод испытания, чтобы обеспечить согласованность результатов.
Оборудование, отвечающее требованиям во всех диапазонах частот, указанных в таблицах 3 - 5 настоящего стандарта, считают соответствующим установленным требованиям во всем диапазоне частот от 9 кГц до 400 ГГц.
Не требуется проводить измерения на частотах, для которых не установлены нормы.
Примечание - CISPR TR 16-4-3 содержит рекомендации по применимости ограничений для серийно выпускаемого оборудования.
Требования к электромагнитной эмиссии для оборудования, входящего в область распространения настоящего стандарта, указаны отдельно для каждого порта и установлены в таблицах 3 - 5. Приложение A приведено исключительно в справочных целях и содержит предлагаемые ограничения для портов электропитания DC.
Измерения следует проводить четко определенным и воспроизводимым образом и выполнять в произвольном порядке.
Описание измерений, измерительная аппаратура, методы измерений и используемая измерительная установка приведены в стандартах, ссылки на которые приведены в таблицах 3 - 5. Настоящий стандарт не повторяет содержание указанных стандартов, однако содержит сведения об изменениях или дополнительную информацию, которые необходимы для практического применения измерений.
При применении измерений, указанных в таблицах 3 - 5, следует учитывать следующее:
- на переходных частотах применяют нижнее значение нормы;
- если значение нормы изменяется в заданном диапазоне частот, оно изменяется линейно по отношению к логарифму частоты;
- место проведения испытаний должно быть проверено для выбранного измерительного расстояния;
- если в пункте таблицы определено более одного детектора, то измерения должны проводиться с использованием обоих типов детекторов. Результаты, полученные с использованием пикового детектора, могут быть использованы вместо других указанных детекторов;
- если выбрано другое измерительное расстояние, отличное от контрольного расстояния, определенного в столбце значений норм таблицы 3, то значения нормы должны быть смещены в соответствии со следующей формулой:
![]() В качестве единиц измерения используют: для расстояния - метры, а для норм - децибелы (мкВ/м).
По каждому пункту таблицы измерения следует проводить только на одном расстоянии;
- в таблице 2 указана максимальная частота, до которой следует проводить измерения при измерении электромагнитной эмиссии, исходя из значения Fx;
Таблица 2
- при измерениях электромагнитной эмиссии на частотах свыше 1 ГГц к помехам, создаваемым дуговыми или искровыми разрядами, которые являются следствием высоковольтного пробоя, не следует применять значения норм, полученные с использованием пикового детектора. Такие помехи возникают, когда устройства содержат или управляют механическими переключателями, которые управляют током в катушках индуктивности, или когда устройства содержат или управляют подсистемами, которые создают статическое электричество (например, устройства для обработки бумаги). К помехам, создаваемым дуговыми или искровыми разрядами, применяют средние значения норм, а к другим помехам от таких устройств применяют как пиковые, так и средние значения норм;
- для измерений излучаемой электромагнитной эмиссии с использованием FSOATS, FAR или SAC измерительное расстояние представляет собой горизонтальное расстояние между вертикальными проекциями точки калибровки приемной антенны и границей EUT. Границей EUT является наименьшая воображаемая окружность вокруг наиболее компактного расположения EUT с использованием типичного промежутка;
- в случаях, когда в настоящем стандарте установлено применение детектора средних значений, следует использовать линейный детектор средних значений в соответствии с CISPR 16-1-1:2015, раздел 6.
Примечание - В столбцах "Особенности измерений" таблиц 3 - 5, в зависимости от применяемости, указан следующий формат: характеристика, базовый стандарт, раздел. Например, в таблице пункт 3.1 "Средства измерений", CISPR 16-1-1:2015, раздел 4.
Таблица 3
эмиссии - порт корпуса
Таблица 4
эмиссии - низковольтный порт сетевого электроснабжения AC
Таблица 5
эмиссии - порт проводной сети
(справочное)
ОТ ИСТОЧНИКА ПОСТОЯННОГО ТОКА
Настоящее приложение является справочным и содержит предлагаемые требования к кондуктивной электромагнитной эмиссии на портах электропитания DC, определенных в таблице A.1, с дополнительной конкретной информацией о том, на каких портах следует проводить измерения, которые приведены в таблице A.2.
Таблица A.1
эмиссии - порт электропитания DC
Таблица A.2
электропитания DC
(справочное)
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
ОБ ИЗМЕРЕНИЯХ С ИСПОЛЬЗОВАНИЕМ FAR
B.1 Общие положения
При разработке норм, установленных для испытаний настольного оборудования, с использованием измерительной установки FAR, в соответствии с таблицей 3, технический комитет по стандартизации проанализировал различные варианты, в том числе нормы, связанные с полярностью. В ходе первоначальных обсуждений они были сочтены слишком радикальными и, следовательно, отклонены.
В последующие годы различные национальные комитеты по стандартизации неоднократно обращались с просьбами о совершенствовании норм, указанных в таблице 3, путем адаптации типов с учетом полярности. Таким образом, настоящее справочное приложение предназначено для ознакомления с процессом получения первоначальных значений норм и с возможными усовершенствованиями в случае принятия приведенных альтернативных норм.
Значительный объем дополнительных данных и информации приведен в CISPR 16-4-5, CENELEC R210-010 и SMT4-CT96-2133.
B.2 Анализ

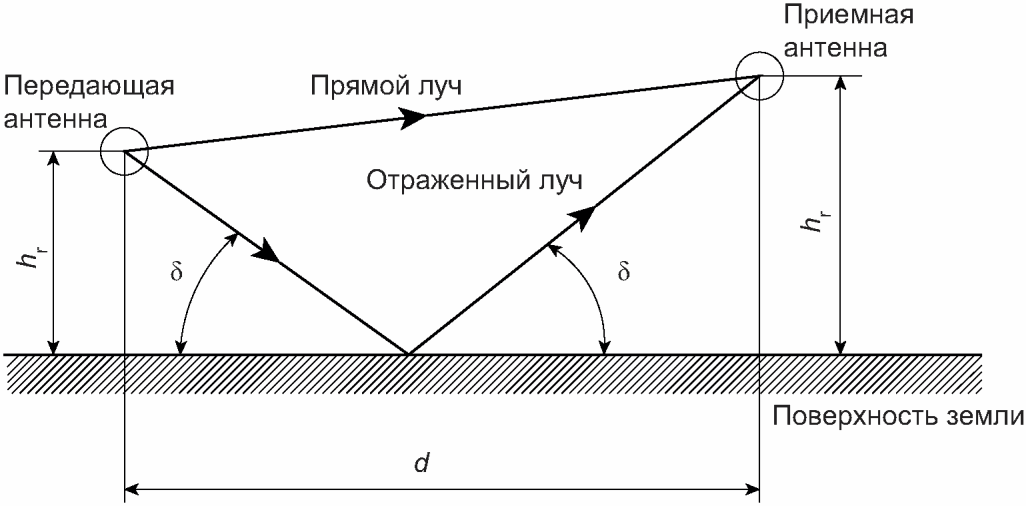

При измерениях напряженностей поля над поверхностью земли (например, при использовании OATS) по сравнению со свободным пространством (например, при использовании FAR) ожидается разница измеренных значений в 6 дБ. Простая геометрическая оптическая модель OATS показана на рисунке B.1. Два луча падают на приемную антенну над поверхностью земли, включая переданный непосредственно между передающей и приемной антеннами и отраженный от поверхности земли.
![]() для измерений на OATS
Разница в фазовом соотношении этих двух лучей приводит к интерференционной картине, которая связана с функцией высоты приемной антенны над землей. Результирующий эффект варьируется от полного обнуления до удвоения прямого луча. Таким образом, в ходе измерений на OATS величину hr варьируют до тех пор, пока не будет достигнута конструктивная интерференция (или удвоение).
Следовательно, исходя из этой модели, значения норм при использовании FAR должны быть на 6 дБ ниже, чем при использовании OATS, поскольку внутри FAR отсутствует отраженный луч, а значит не возникнет удвоения уровней электромагнитной эмиссии.
B.2.2 Ограничения, связанные с базовой моделью
B.2.2.1 Теоретический анализ простых излучателей

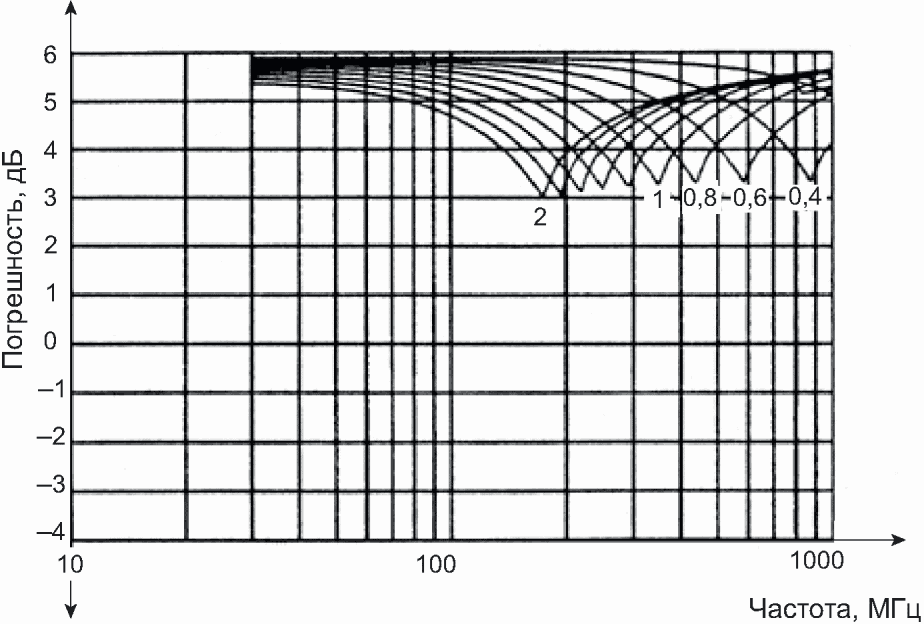

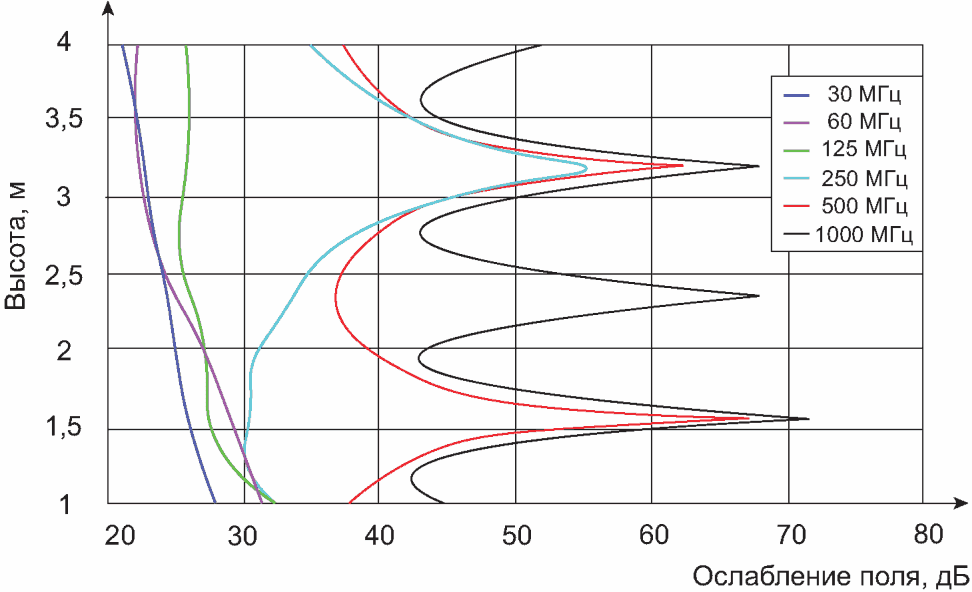

На рисунке B.2 показаны типичные интерференционные картины в зависимости от высоты приемной антенны над поверхностью земли. Интерференционная картина зависит от расстояния между передающей и приемной антеннами, высоты передающей антенны над поверхностью земли, поляризации, частоты и типа антенн. Поскольку в свободном пространстве нет отраженного луча, предполагается, что в FAR не существует интерференционных картин. Это ставит под сомнение базовую модель, поскольку на самом деле эти два объекта различны.
![]() диполями над поверхностью земли при фиксированной высоте
передающей антенны и переменной высоте приемной антенны

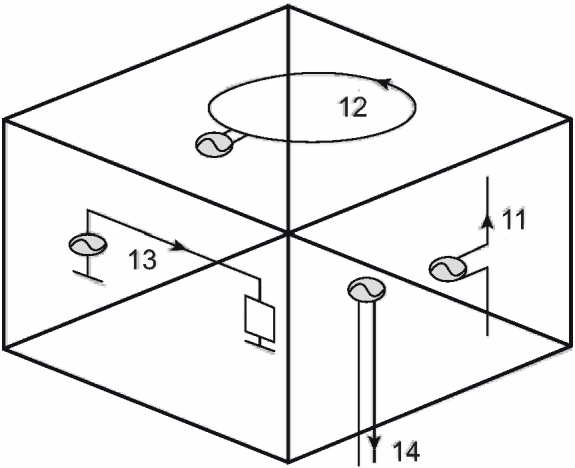

Реальный EUT может быть представлен несколькими источниками радиочастотного излучения, приводящими в действие различные типы передающих антенн с соответствующими токами. На рисунке B.3 показаны четыре возможных источника, иллюстрирующих различное расположение, тип антенны, связанный источник и возможные протекающие токи. В пределах типичного EUT фактическое местоположение этих источников, как правило, неизвестно.
![]() типичного EUT

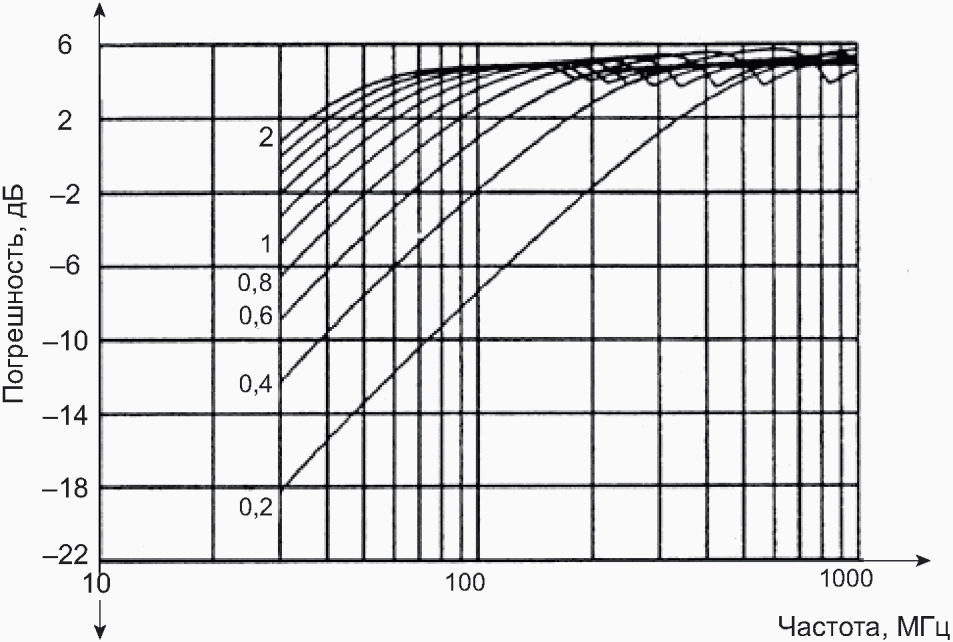

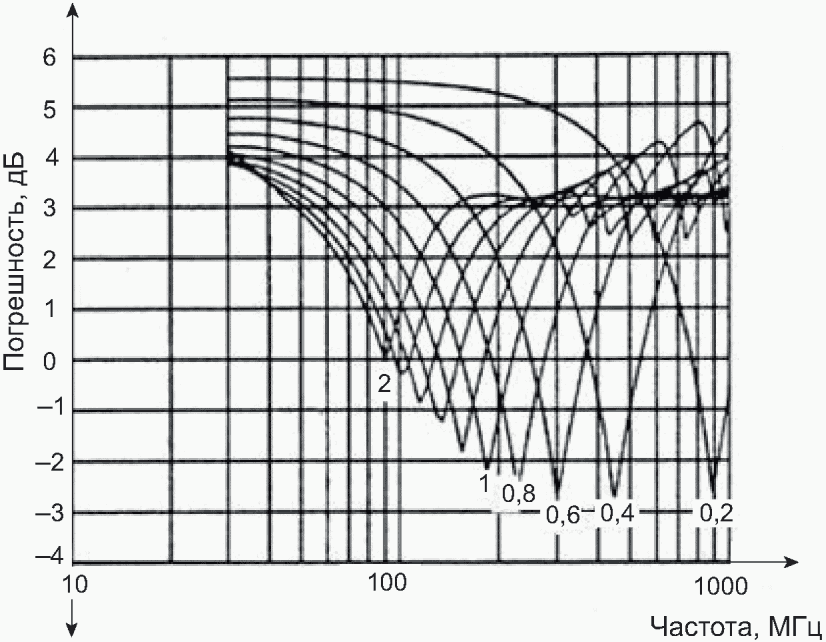

Чтобы установить основные возможные различия, было проведено теоретическое исследование <1>, результаты которого показаны на рисунках B.4 и B.8 для расстояния 10 м и на рисунках B.6 и B.7 для расстояния 3 м.
--------------------------------
<1> Д-р Гарн, "Предложение по новому методу испытаний излучаемой электромагнитной эмиссии с использованием полностью облицованного поглотителем помещения без заземляющего слоя", 9-й Цюрихский симпозиум по ЭМС.
![]() Примечание - Численные значения на графике обозначают положение источника над поверхностью земли на OATS.
расчетные различия для электрически короткого прямого
провода над поверхностью земли на OATS по сравнению
с FAR (EOATS - EFAR)
![]() Примечание - Численные значения на графике обозначают положение источника над поверхностью земли на OATS.

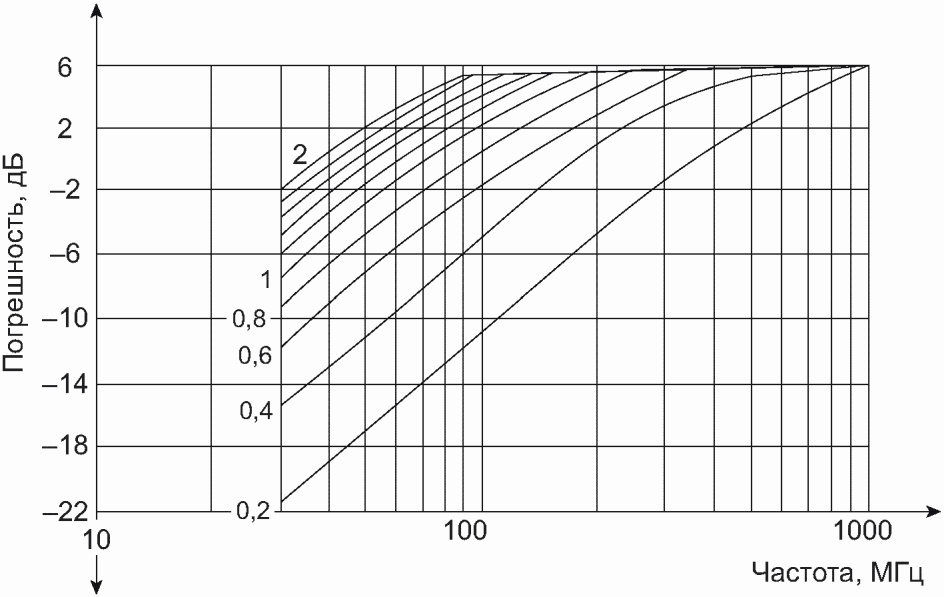

Рисунок B.5 - Расстояние 10 м, вертикальная поляризация,
расчетные различия для электрически короткого прямого
провода над поверхностью земли на OATS по сравнению
с FAR (EOATS - EFAR)
![]() Примечание - Численные значения на графике обозначают положение источника над поверхностью земли на OATS.
расчетные различия для электрически короткого прямого
провода над поверхностью земли на OATS по сравнению
с FAR (EOATS - EFAR)
![]() Примечание - Численные значения на графике обозначают положение источника над поверхностью земли на OATS.
расчетные различия для электрически короткого прямого
провода над поверхностью земли на OATS по сравнению
с FAR (EOATS - EFAR)
На рисунках B.4 - B.7 показана разница между напряженностью принимаемого поля для различных поляризаций сигнала на электрически коротких прямых проводах, расположенных над поверхностью земли и в свободном пространстве. Приемная антенна перемещается на расстояние от 1 до 4 м над поверхностью земли и фиксируется в свободном пространстве. Расстояние между передающей и приемной антеннами одинаково для обоих размещений.
Для вертикально поляризованных сигналов обе модели дают схожие результаты, но для горизонтально поляризованных сигналов результаты сильно отличаются. В качестве примера на рисунке B.4 показано, что максимальная разница в рассчитанных напряженностях поля над поверхностью земли и в свободном пространстве составляет до минус 22 дБ при высоте EUT 0,2 м. Ожидаемая разница на основе простой модели составляет плюс 6 дБ. Это означает, что разница в расчетной напряженности поля может составлять до 28 дБ.
Одной из причин указанного выше является распространение волн на OATS. При горизонтальной поляризации на частоте ниже 100 МГц конструктивная интерференция прямого и отраженного от земли сигнала не может быть обнаружена в диапазоне сканирования по высоте от 1 до 4 м. Следовательно, одна и та же величина помехоэмиссии дает разное значение напряженности принимаемого поля для горизонтальной и вертикальной поляризации на OATS (13 дБ на расстоянии 10 м при высоте источника 1 м).
B.2.2.3 OATS в качестве эталона
В течение многих лет для оценки продукции использовались измерения с помощью установок OATS. Это решение оказалось очень успешным в борьбе с интерференцией; поэтому, если бы мы слепо приняли 5 дБ в качестве приемлемого компромисса, мы бы проигнорировали данные и на самом деле ужесточили нормы, когда для этого нет оснований.

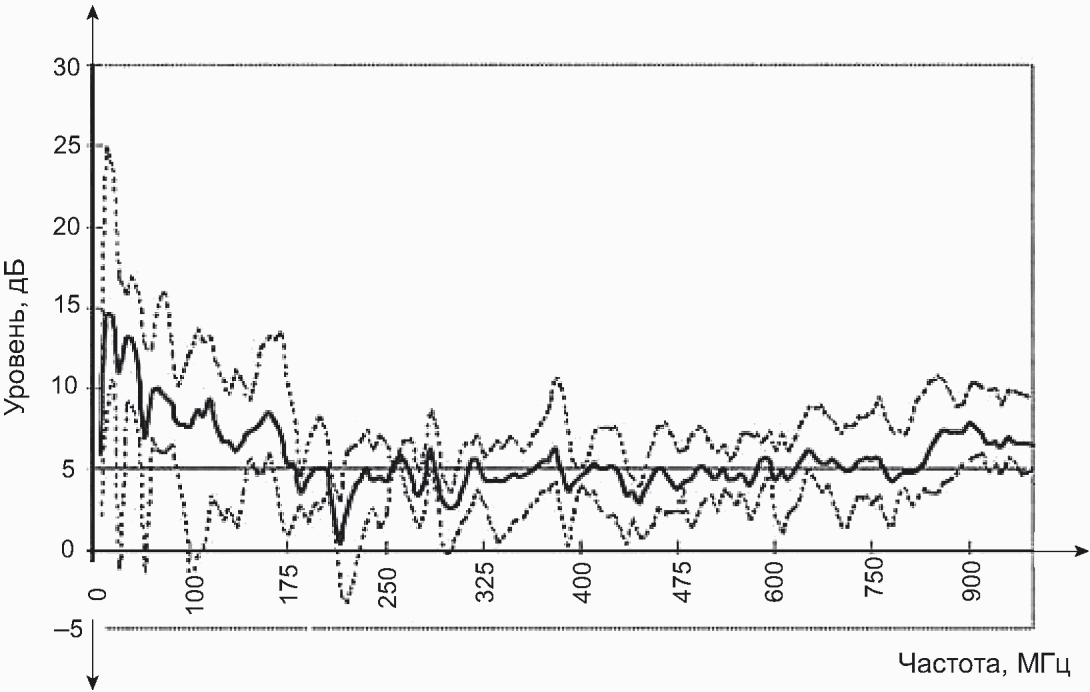

Для проверки значений норм было проведено множество измерений, небольшая выборка которых показана на рисунке B.8. Здесь показаны различия горизонтально поляризованной электромагнитной эмиссии небольшого EUT с сетевым проводом, измеренной в трехметровой FAR и на расстоянии 10 м на OATS. Эти измерения способствовали определению в CISPR 16-2-3, которое фактически устанавливает, что максимальная ширина и высота EUT (включая кабели и связанное с ними оборудование) должна быть меньше половины расстояния измерения.
![]() помехоэмиссии небольшого EUT с сетевым проводом
при измерении в трехметровой FAR и на расстоянии
10 м на OATS
Заметно, что отклик значительно превышает уровень 5 дБ на частоте 30 МГц. Это вызвано деструктивной интерференцией на OATS, как описано в B.2.2.2. Это явление не происходит при вертикальной поляризации, поскольку сигнал не претерпевает изменения фазы при отражении на 180°. Это означает, что предложенная ранее разница в 5 дБ в значениях норм при измерении на расстоянии 10 м на OATS и в трехметровой FAR неприемлема во всем диапазоне частот.
Другие примеры см. в CISPR 16-4-5, CENELEC R210-010 и т.д.
B.2.4 Определение норм
- значения норм для конкретной полярности были сочтены слишком радикальными; поэтому любой компромисс, вероятно, означает, что для вертикально поляризованных сигналов данные измерений, полученные в FAR, будут слишком строгими, а для горизонтально поляризованных сигналов - смягченными;
- сигналы от горизонтально поляризованных источников, расположенных близко к поверхности земли, дают наибольшие отклонения (см. результаты на высоте 0,02 м на рисунке B.4 и рисунке B.6), поэтому только настольное оборудование следует оценивать с помощью FAR. По мере удаления источника электромагнитной эмиссии от поверхности земли этот разброс уменьшается, поэтому для напольного оборудования такие измерения будут проблематичными;
- в итоге был принят компромиссный вариант, предусматривающий снижение норм по сравнению с измерениями на OATS, но только в нижнем диапазоне частот. Снижение на 7 дБ было основано примерно на половине разницы между 5 дБ и минус 9 дБ, где 5 дБ является оптимальным результатом, а минус 9 дБ - ошибка.
Примечание - Половинное значение не имеет значения, если используют нормы, зависящие от полярности. В этом случае ослабление будет составлять 14 дБ.
B.3 Требования
Указанные ниже значения норм и требования, определенные в таблице B.1, приведены исключительно в справочных целях. Они могут обеспечить эквивалентную защиту при приеме радиосигнала в соответствии с определением в таблице 3 и приведены для того, чтобы предоставить пользователю информацию о достоверности результатов для таких типов установок.
Таблица B.1
при испытаниях в FAR
Следует обратить внимание на следующие ключевые моменты:
1) электромагнитная эмиссия с вертикальной поляризацией должна очень хорошо коррелировать с электромагнитной эмиссией, измеренной с помощью SAC/OATS;
2) значения норм, указанные в таблице B.1, применимы как к напольному оборудованию, так и к настольному оборудованию;
3) из-за проблем корреляции результатов измерений с использованием FAR и SAC/OATS длина горизонтального открытого кабеля должна быть как можно короче. Установленная CISPR 16-2-3 минимальная длина 0,8 м не является нижним пределом. Подобная мера позволит свести к минимуму электромагнитную эмиссию подобного рода;
4) значение нормы электромагнитной эмиссии с горизонтальной поляризацией 59 дБ (мкВ/м) было установлено в целях улучшения корреляции для кабелей, расположенных близко к поверхности земли (см. рисунок B.6). Для настольного оборудования это значение может отличаться, например, составлять 52 дБ (мкВ/м).
(справочное)
МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ
Таблица ДА.1
--------------------------------
IEC 60050-601:1985, International Electrotechnical Vocabulary (IEV) - Chapter 601: Generation, transmission and distribution of electricity - General [Международный электротехнический словарь (МЭС). Часть 601. Производство, передача и распределение электроэнергии. Общие положения]
IEC 61000-6-1, Electromagnetic compatibility (EMC) - Part 6-1: Generic standards - Immunity standard for residential, commercial and light-industrial environments [Электромагнитная совместимость (ЭМС). Часть 6-1. Общие стандарты. Нормы помехозащищенности для жилых, коммерческих помещений и объектов легкой промышленности]
IEC 61000-6-3, Electromagnetic compatibility (EMC) - Part 6-3: Generic standards - Emission standard for residential, commercial and light-industrial environments [Электромагнитная совместимость (ЭМС). Часть 6-3. Общие стандарты. Нормы помехоэмиссии для жилых помещений, коммерческих помещений и объектов легкой промышленности]
IEC 61158 (all parts), Industrial communication networks - Fieldbus specifications (Промышленные коммуникационные сети. Технические характеристики полевых шин)
CISPR TR 16-4-3, Specification for radio disturbance and immunity measuring apparatus and methods - Part 4-3: Uncertainties, statistics and limit modelling - Statistical considerations in the determination of EMC compliance of massproduced products (Технические требования к измерительной аппаратуре и методам измерения радиопомех и помехозащищенности. Часть 4-3. Неопределенности, статистика и моделирование пределов. Статистические данные при определении соответствия продукции массового производства требованиям по электромагнитной совместимости)
CISPR TR 16-4-5, Specification for radio disturbance and immunity measuring apparatus and methods - Part 4-5: Uncertainties, statistics and limit modelling - Conditions for the use of alternative test methods (Технические требования к измерительной аппаратуре и методам измерения радиопомех и помехозащищенности. Часть 4-5. Неопределенности, статистика и моделирование пределов. Условия для использования альтернативных методов испытаний)
IEC Guide 107, Electromagnetic compatibility - Guide to the drafting of electromagnetic compatibility publications (Электромагнитная совместимость. Руководство по подготовке публикаций по электромагнитной совместимости)
CENELEC Report R210-010, Electromagnetic compatibility - Emission measurements in fully anechoic chambers
IEEE Standard 1284, IEEE Standard Signaling Method for a Bidiretional Parallel Peripheral Interface for Personal Computers (Стандартный метод сигнализации IEEE для двунаправленного параллельного периферийного интерфейса для персональных компьютеров)
IEEE Standard 1394, IEEE Standard for a High Performance Serial Bus - Firewire (Стандарт IEEE для высокопроизводительной последовательной шины - Firewire)
H. Garn; Proposal for a new radiated emission test method using a completely absorber lined Room without a ground plane; 9th Zurich symposium on EMC (Предложение по новому методу испытаний на излучение помех с использованием помещения, полностью облицованного поглотителями, без заземления; 9-й Цюрихский симпозиум по электромагнитной совместимости)
FAR Project final report SMT4-CT96-2133; Development of new measurement methods of the EMC characteristics in smaller relatively inexpensive fully anechoic rooms; March 2001 (Разработка новых методов измерения электромагнитных характеристик в небольших, относительно недорогих, полностью безэховых помещениях; март 2001 г.)
47 CFR 15, TITLE 47 - Telecommunication Chapter I - Federal Communications Commission, Subchapter A Part 15 - Radio Frequency Devices (РАЗДЕЛ 47 - Телекоммуникации, Глава I - Федеральная комиссия по связи, подраздел A, часть 15 - Радиочастотные устройства)
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/dop_documents/49/gost_22777_infoprod/0/gost.html
На правах рекламы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
