4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 сентября 2025 г. N 1109-ст межгосударственный стандарт ГОСТ ISO 20848-3-2022 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2026 г. с правом досрочного применения
5 Настоящий стандарт идентичен международному стандарту ISO 20848-3-2018 "Упаковка. Полимерные бочки. Часть 3. Система укупоривания для полимерных бочек номинальной вместимостью от 113,6 л до 220 л" ("Packaging - Plastics drums - Part 3: Plug bung closure systems for plastics drums with a nominal capacity of 113,6 l to 220 l", IDT).
Международный стандарт ISO 20848-3-2018 был подготовлен Техническим комитетом ISO/TC 122 "Упаковка"
6 ВВЕДЕН ВПЕРВЫЕ
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных (государственных) стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных (государственных) органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация также будет опубликована в сети Интернет на сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"
Настоящий стандарт устанавливает характеристики и размеры укупорочных средств, входящих в укупорочную систему, для отверстий с горловиной, имеющей внутреннюю резьбу, в полимерных бочках номинальной вместимостью от 113,6 л до 220 л.
В настоящем стандарте нормативные ссылки отсутствуют.
В настоящем стандарте применены следующие термины, с соответствующими определениями.
ISO и IEC поддерживают терминологическую базу данных, используемую в целях стандартизации, которые доступны по следующим ссылкам:
- онлайн-платформа ISO для поиска доступна по ссылке: /template/go.php?url=https://www.iso.org/obp;
- Электропедия IEC доступна по ссылке: /template/go.php?url=https://www.electropedia.org/
3.1 укупорочная система BCS (plug/bung closure system BCS): Укупорочная система (BCS), состоящая из одного или нескольких укупорочных средств и сливной горловины, имеющей внутреннюю резьбу, позволяющая наполнять или опорожнять бочку, а затем укупоривать ее повторно, обеспечивая герметичное закрытие для дальнейшего транспортирования или хранения.
Примечание - См. рисунки A.1 - F.2.
3.2 пробка/заглушка (plug/bung): Укупорочное средство, имеющее наружную резьбу, предназначенное для закрытия отверстия в бочке со сливной горловиной, имеющей внутреннюю резьбу.
3.3 венчик горловины отверстия под пробку/заглушку (plug/bung housing neck): Верхняя часть бочки, предназначенная для установки укупорочного средства (пробки/заглушки).
3.4 уплотнительная прокладка (gasket; washer): Вкладыш, который при сжатии обеспечивает плотное соединение укупорочного средства (3.2) и венчика горловины отверстия (3.3) бочки для герметизации.
3.5 уплотнительные поверхности (gasket sealing faces): Поверхность укупорочного средства (3.2) или поверхность венчика горловины (3.3), которые контактируют с уплотнительной прокладкой (3.4) для обеспечения герметизации.
3.6 защитное укупорочное средство (capseal/overseal): Укупорочное средство (крышка/колпачок или фитинг), имеющее приспособление, служащее индикатором защиты при первом открывании бочки, которое устанавливают поверх пробки/заглушки и фиксируют на венчике горловины (3.3) для предохранения продукции от попадания в нее посторонних веществ.
Размеры и допуски к ним должны соответствовать требованиям, установленным в приложениях (см. приложения A - G) согласно таблице 1.
В инструкции по укупориванию должны быть включены установленные значения крутящего момента для эффективной сборки и закрытия упаковки в целях предотвращения потери содержимого. Инструкция по выбору укупорочной системы должна устанавливать необходимые компоненты: пробки/заглушки, венчики горловины, уплотнительные прокладки, профили прокладки и материалы прокладки для обеспечения надлежащего закрытия упаковки.
Измерения должны проводиться при нормальных климатических условиях окружающей среды не ранее 48 ч после изготовления.
За диаметр пробки/заглушки принимают среднеарифметическое значение двух показаний, измеренных под углом 90° друг к другу.
Таблица 1
для разных типов укупорочных систем (BCS)
Уплотнительные прокладки должны быть расположены так, как это предусмотрено укупорочной системой.
При закрывании укупорочного средства должны быть указаны значения рекомендуемого крутящего момента, включая значения допустимого отклонения. Кроме того, должны быть указаны соответствующие инструменты, используемые при закрывании укупорочного средства.
Все компоненты из пластмассы составляющие укупорочную систему, кроме уплотнительных прокладок, должны иметь постоянную маркировку с соответствующим условным обозначением идентификации материала, т.е. цифровым кодом и аббревиатурой материала, из которого изготовлен конкретный компонент, в соответствии с требованиями, установленными в Приложении G.
Пробки/заглушки и уплотнительные прокладки (если они используются) должны быть изготовлены из материалов, которые по физико-химическим свойствам соответствуют требованиям для их предполагаемого использования.
Укупорочное средство (пробка/заглушка) должно быть сконструировано таким образом, чтобы его можно было установить и извлечь с помощью простого инструмента.
Для упрощения идентификации при установке в бочку вентилируемая пробка/заглушка и внешнее защитное укупорочное средство (колпачок или крышка) должны быть окрашены в желтый цвет.
Следует принять во внимание действующие правила, касающиеся вентилируемой пробки/заглушки, которая используется для бочек, предназначенных для хранения опасных грузов.
Пластмассовая пробка/заглушка должна иметь внешнее защитное укупорочное средство (колпачок/крышку) такой конструкции, чтобы не препятствовать вентиляции.
Отделка внутренней и наружной поверхностей укупорочного средства и прокладки по физико-химическим показателям должны соответствовать требованиям для их предполагаемого использования.
Отделка внутренней и наружной поверхностей должна быть согласована между заказчиком и поставщиком.
(обязательное)
A.1 Схема укупорочной системы
Размеры в миллиметрах

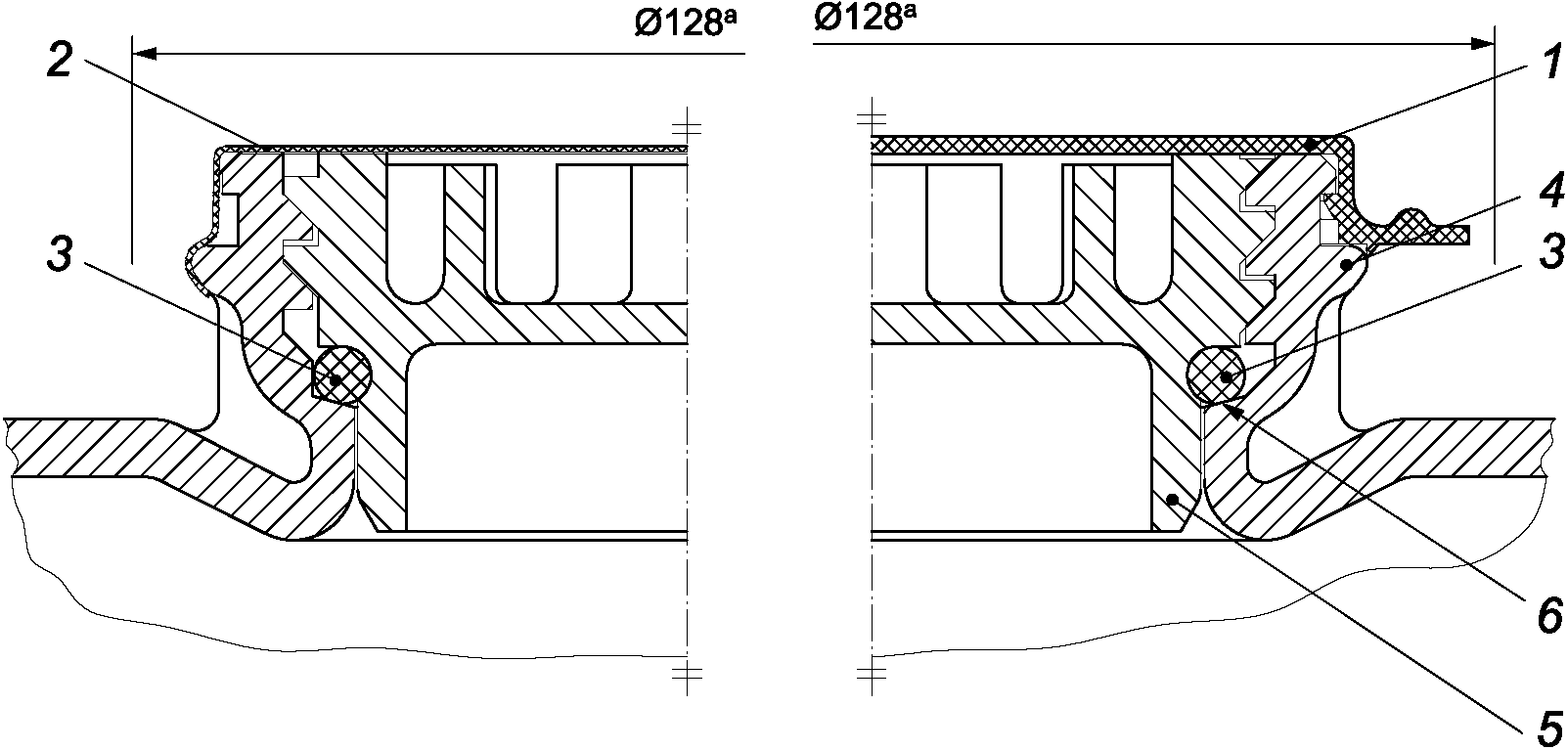

![]() 1 - пластмассовая крышка/колпачок;
2 - металлическое/пластмассовое защитное укупорочное
средство (внешний колпачок/крышка с пломбой);
3 - прокладка; 4 - горловина; 5 - пробка/заглушка;
6 - уплотнительные поверхности; <a> - Минимальный зазор
для укупорочного инструмента
Примечание - Следует установить глубину и высоту плунжера так, чтобы верхняя поверхность пробки/заглушки не выступала за торцевую поверхность венчика горловины, когда пробка с уплотнительной прокладкой ввинчивается в корпус горловины, с тем чтобы колпачок можно было легко зафиксировать на торцевой части укупорочного кольца венчика горловины бочки.
Общий вид
A.2 Размеры укупорочной системы
Размеры в миллиметрах

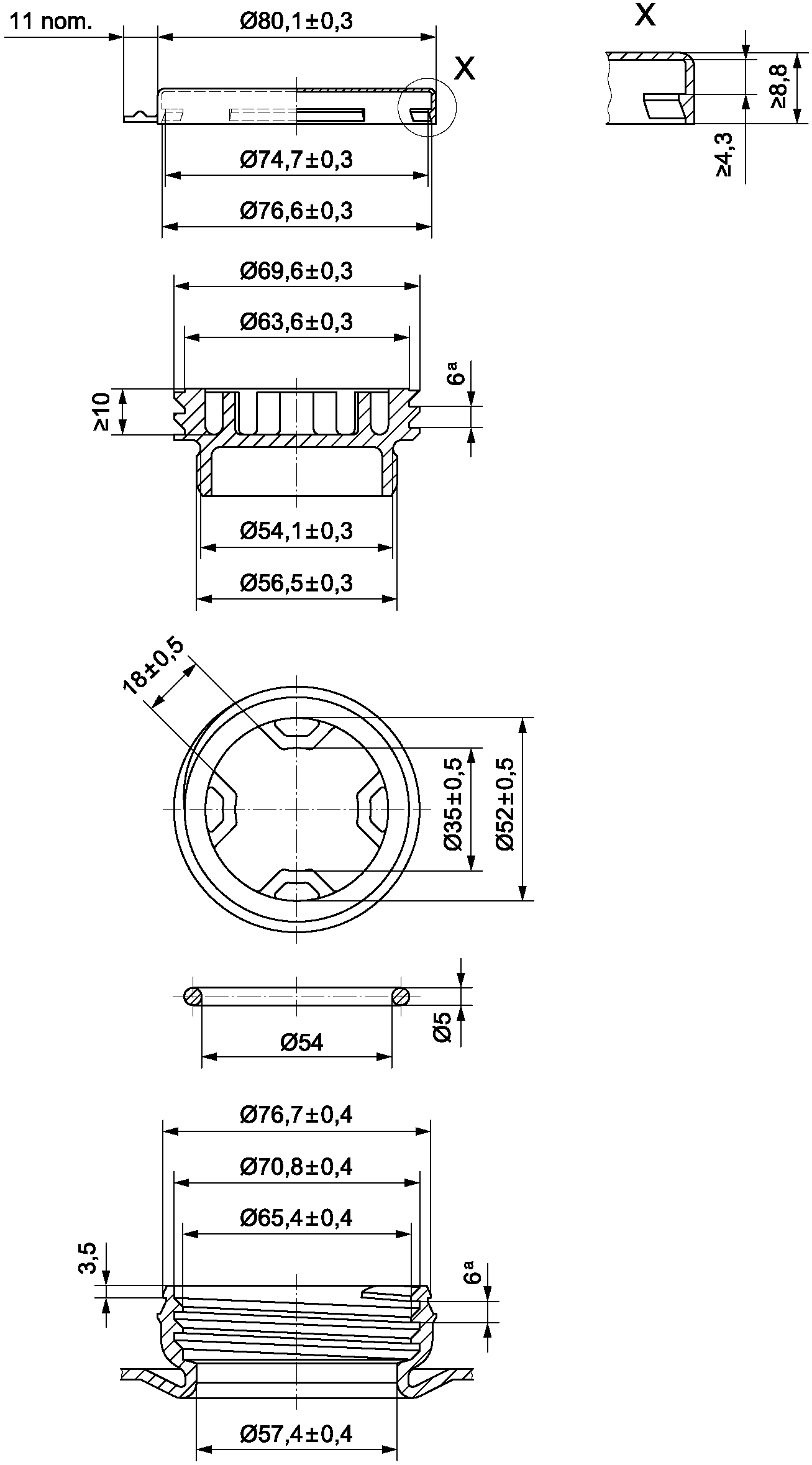

![]() <a> - Шаг
Рисунок A.2 - Укупорочная система BCS 70 x 6.
Пластмассовая пломба-крышка
(обязательное)
B.1 Схема укупорочной системы
Размеры в миллиметрах
![]() 1 - металлическая пломба-крышка или
металлическая/пластмассовая пломба-крышка; 2 - пластмассовый
колпачок/крышка; 3 - прокладка; 4 - горловина;
5 - пробка/заглушка; 6 - уплотнительные поверхности;
<a> Минимальный зазор для укупорочного инструмента
Рисунок B.1 - Схема укупорочной системы BCS 56 x 4.
Общий вид
B.2 Размеры укупорочной системы
Размеры в миллиметрах

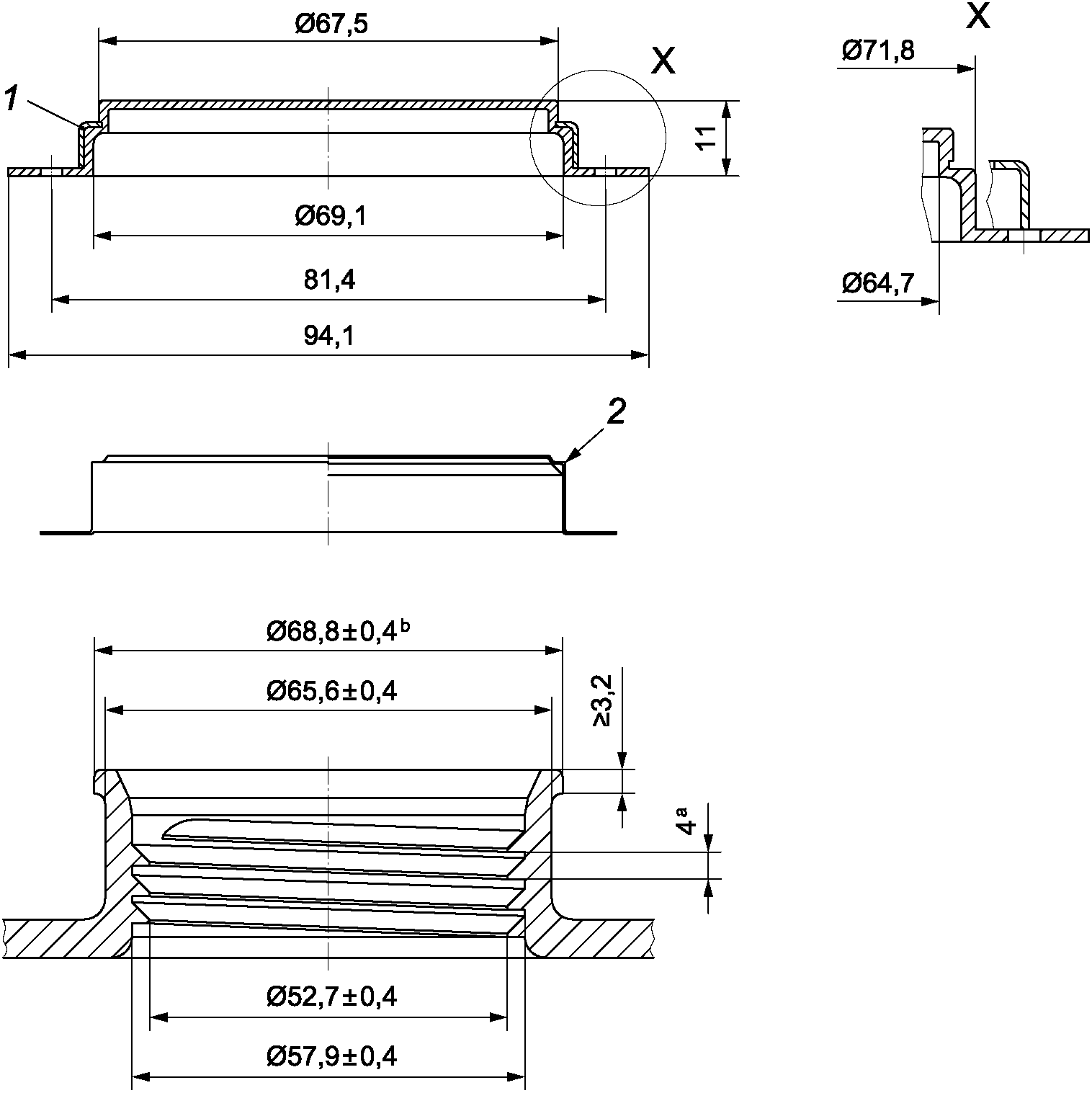

![]() 1 - металлическая/пластмассовая пломба-крышка;
2 - металлическая пломба-крышка согласно ISO 15750-3;
<a> Шаг; <b> Диаметр для пробки/заглушки, в соответствии
с рекомендуемым крутящим моментом при закрывании
Рисунок B.2 - Схема укупорочной системы BCS 56 x 4.
Пломба-крышка
B.3 Размеры укупорочной системы
Размеры в миллиметрах
![]() 1 - пластмассовая пломба-крышка; <a> Шаг;
<b> Диаметр для пробки/заглушки, в соответствии
с рекомендуемым крутящим моментом при закрывании
Примечание - Конструкция, предпочтительная для изготовленной методом литья под давлением горловины отверстия под пробку/заглушку.
Рисунок B.3 - Схема укупорочной системы BCS 56 x 4
Размеры в миллиметрах

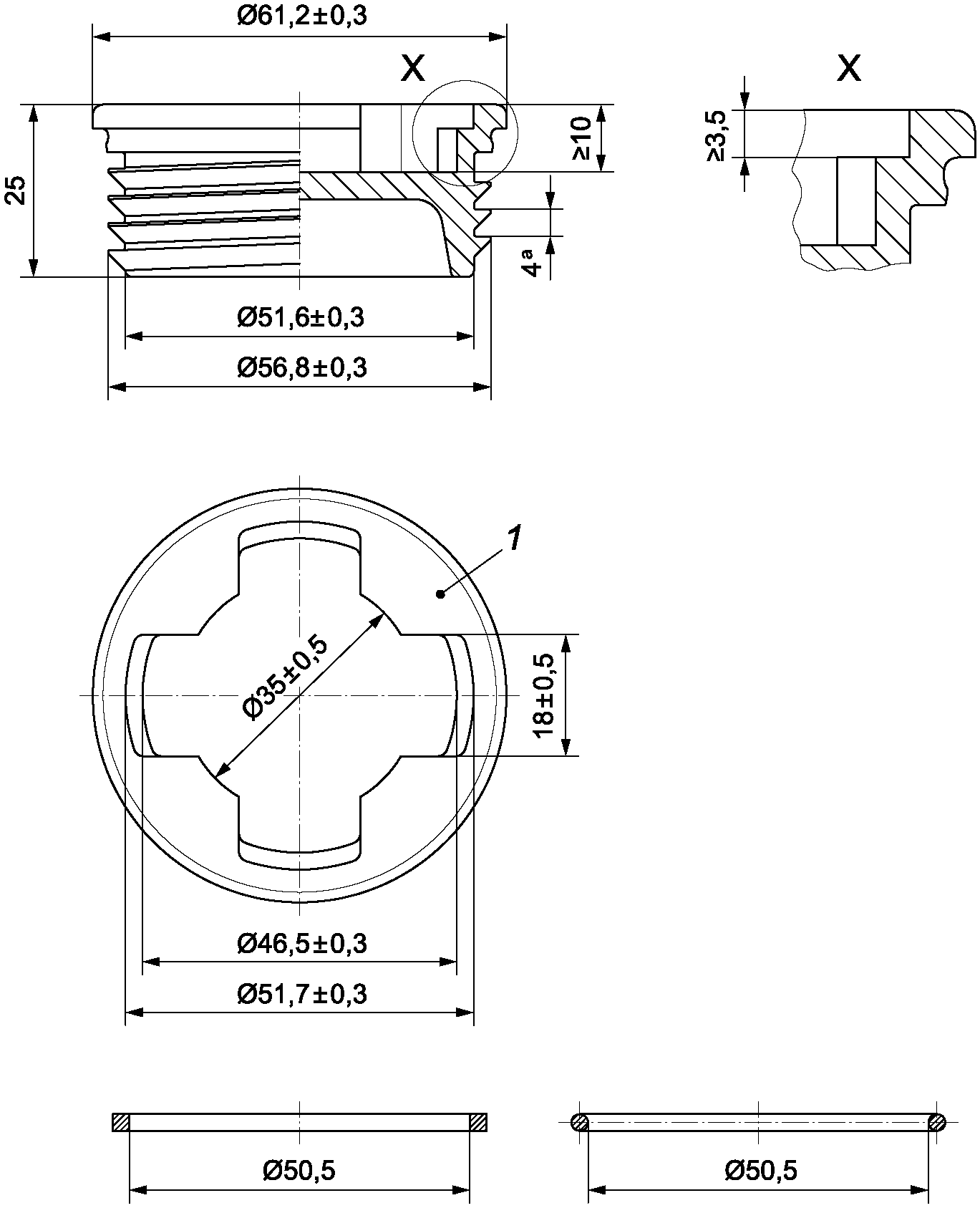

![]() 1 - пробка/заглушка типа 4NU; <a> Шаг
Рисунок B.4 - Схема укупорочной системы BCS 56 x 4.
Пробка/заглушка типа 4NU
Размеры в миллиметрах

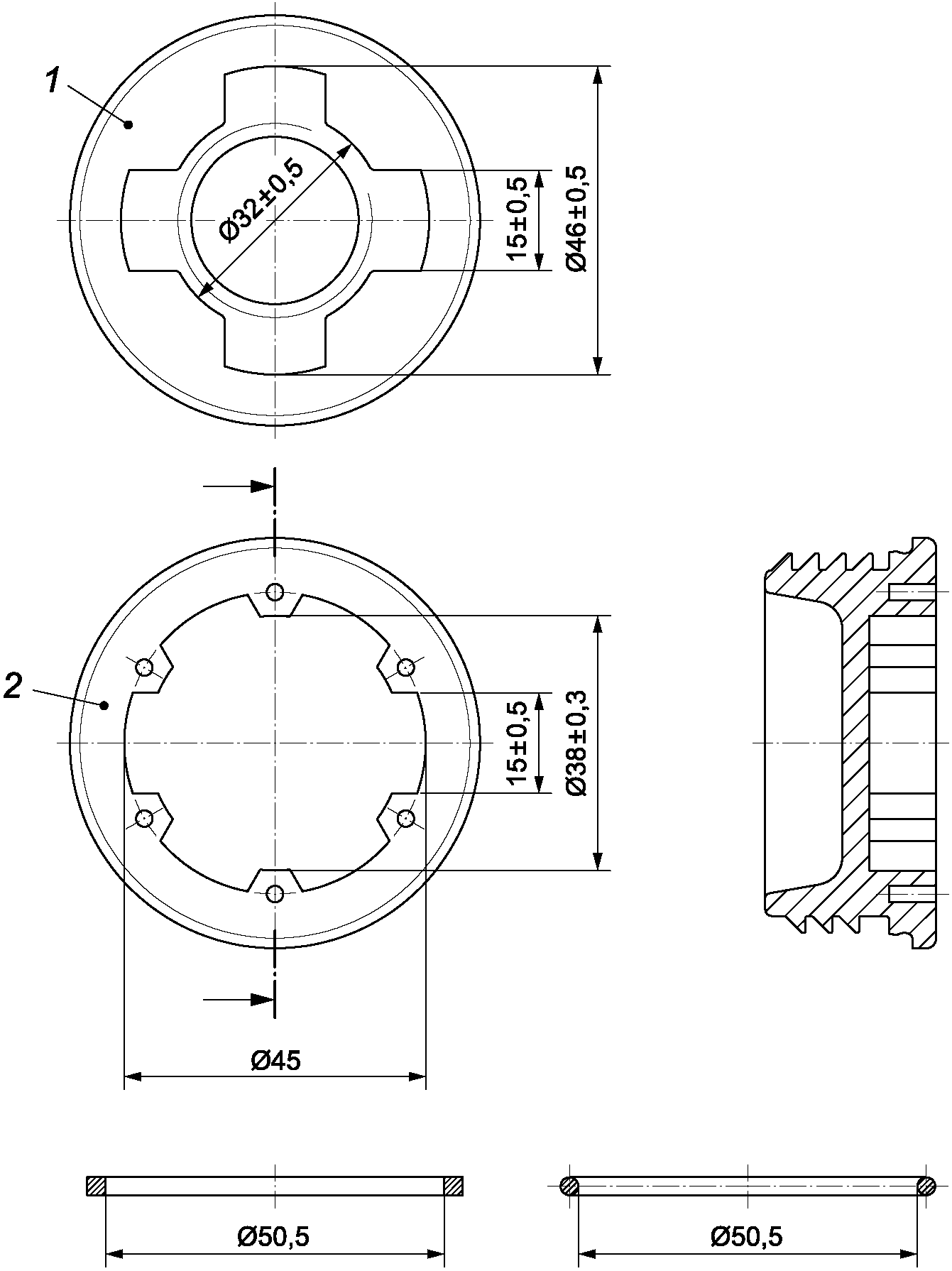

![]() 1 - пробка/заглушка типа 4NU со сквозным отверстием G3/4;
2 - пробка/заглушка типа 6N
Рисунок B.5 - Схема укупорочной системы BCS 56 x 4.
Пробка/затычка типа 4N с резьбовым отверстием G3/4
и пробка/заглушка типа 6N
(обязательное)
C.1 Схема укупорочной системы
Размеры в миллиметрах
![]() 1 - пластмассовая пломба-крышка;
2 - прокладка; 3 - горловина; 4 - пробка/заглушка;
5 - уплотнительные поверхности
Примечание - Следует установить глубину и высоту плунжера так, чтобы верхняя поверхность пробки/заглушки не выступала за торцевую поверхность венчика горловины, когда пробка с уплотнительной прокладкой ввинчивается в корпус горловины, с тем чтобы крышку можно было легко зафиксировать на торцевой части укупорочного кольца венчика горловины бочки.
Рисунок C.1 - Укупорочная система BCS 38 x 6.
Общий вид
Размеры в миллиметрах
![]() <a> Шаг
Рисунок C.2 - Укупорочная система BCS 38 x 6.
Пластмассовая пломба-крышка
(обязательное)
D.1 Схема укупорочной системы
Размеры в миллиметрах
![]() 1 - металлическая пломба-крышка;
2 - металлическая/пластмассовая пломба-крышка;
3 - прокладка; 4 - горловина; 5 - пробка/заглушка;
6 - уплотнительные поверхности; <a> Минимальный зазор
для укупорочного инструмента
Примечание - Показаны два типа.
Рисунок D.1 - Укупорочная система BCS G2 x 5.
Общий вид
D.2 Размеры укупорочной системы
Размеры в миллиметрах

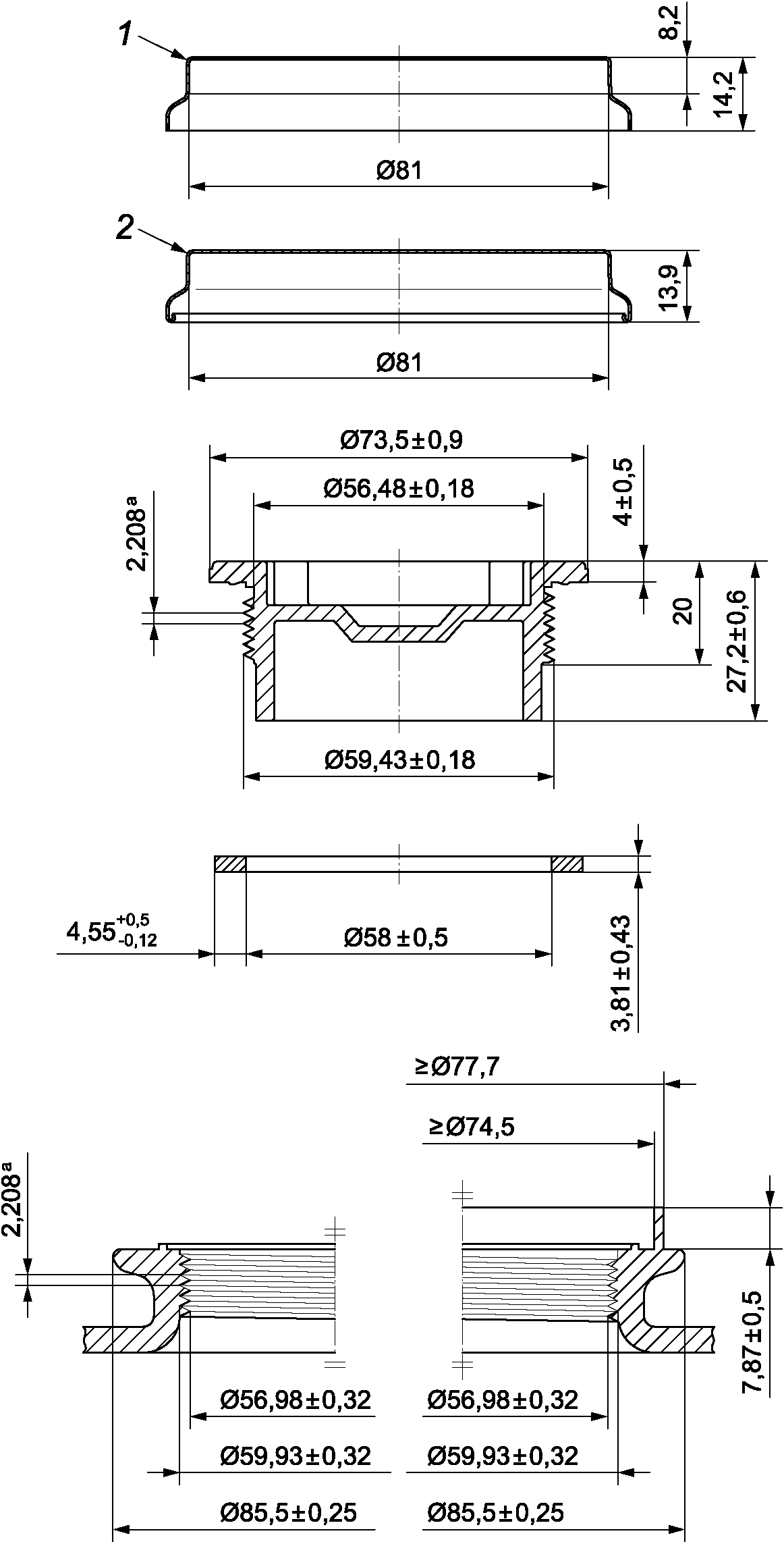

![]() 1 - металлическая пломба-крышка;
2 - металлическая/пластмассовая пломба-крышка; <a> Шаг
Примечания
1 Показаны 2 типа.
2 Допускается любое сочетание вышеперечисленных типов.
Рисунок D.2 - Укупорочная система BCS G2 x 5
(обязательное)
E.1 Схема укупорочной системы
Размеры в миллиметрах
![]() 1 - металлическая пломба-крышка;
2 - металлическая/пластмассовая пломба-крышка;
3 - прокладка; 4 - горловина; 5 - пробка/заглушка;
6 - уплотнительные поверхности; <a> Минимальный зазор
для укупорочного инструмента
Примечание - Показаны два типа.
Рисунок E.1 - Укупорочная система BCS G2 x 11,5.
Общий вид
E.2 Размеры укупорочной системы
Размеры в миллиметрах

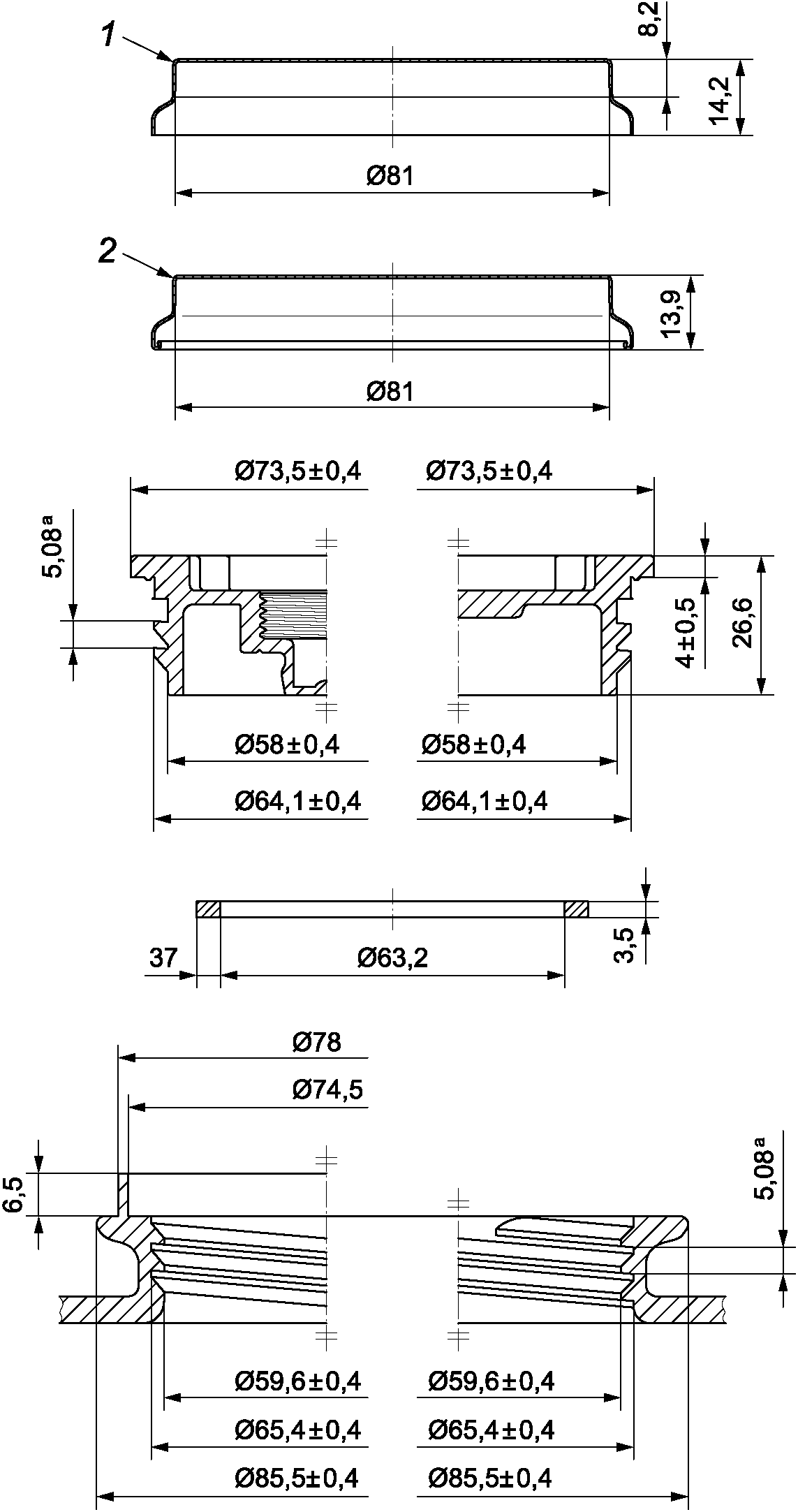

![]() 1 - металлическая пломба-крышка;
2 - металлическая/пластмассовая пломба-крышка; <a> Шаг
Примечания
1 Показаны два типа.
2 Допускается любое сочетание вышеперечисленных типов.
Рисунок E.2 - Укупорочная система BCS G2 x 11,5
(обязательное)
F.1 Схема укупорочной системы
Размеры в миллиметрах
![]() 1 - пробка/заглушка; 2 - горловина; <a> Минимальный зазор
для укупорочного инструмента
Рисунок F.1 - Укупорочная система BCS G3/4 x 14.
Общий вид

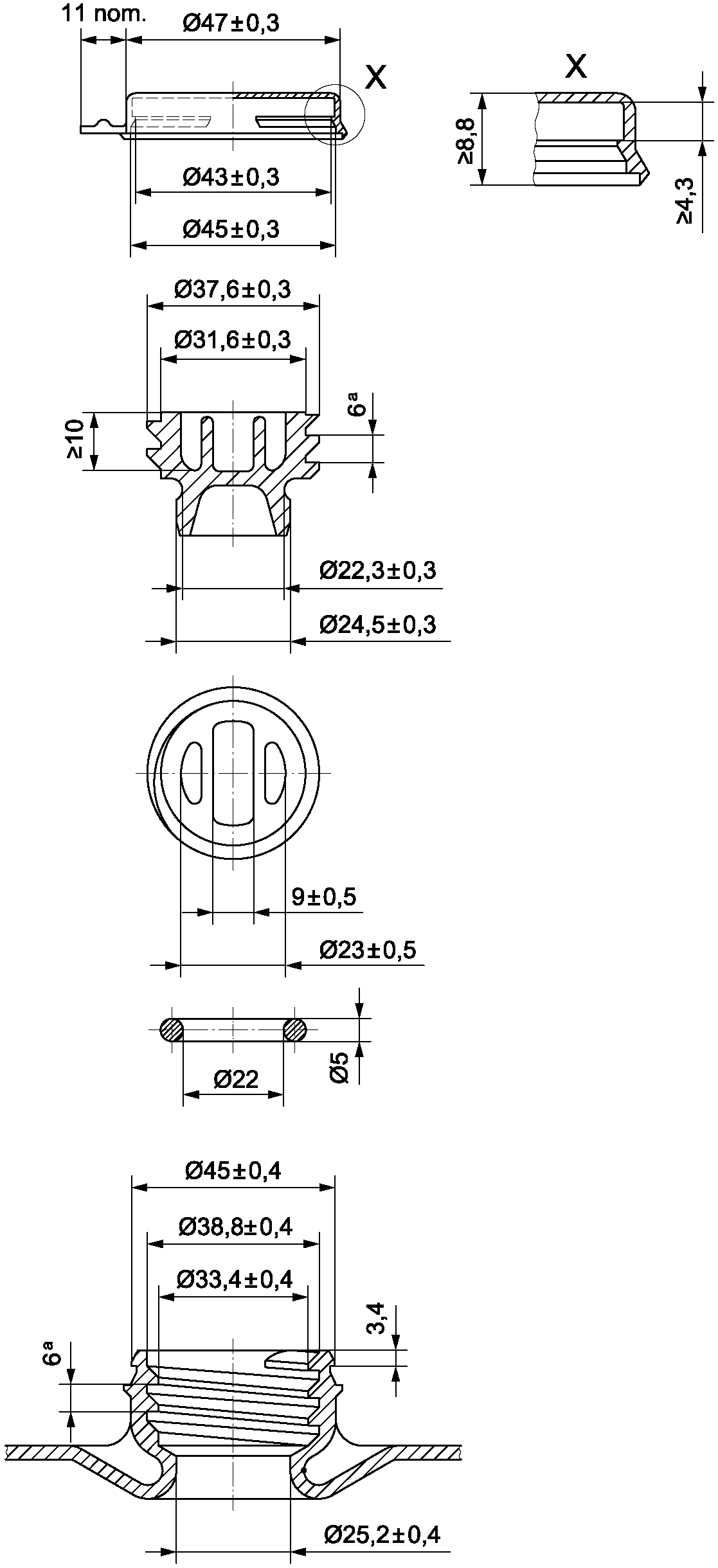

F.2 Размеры укупорочной системы
Размеры в миллиметрах

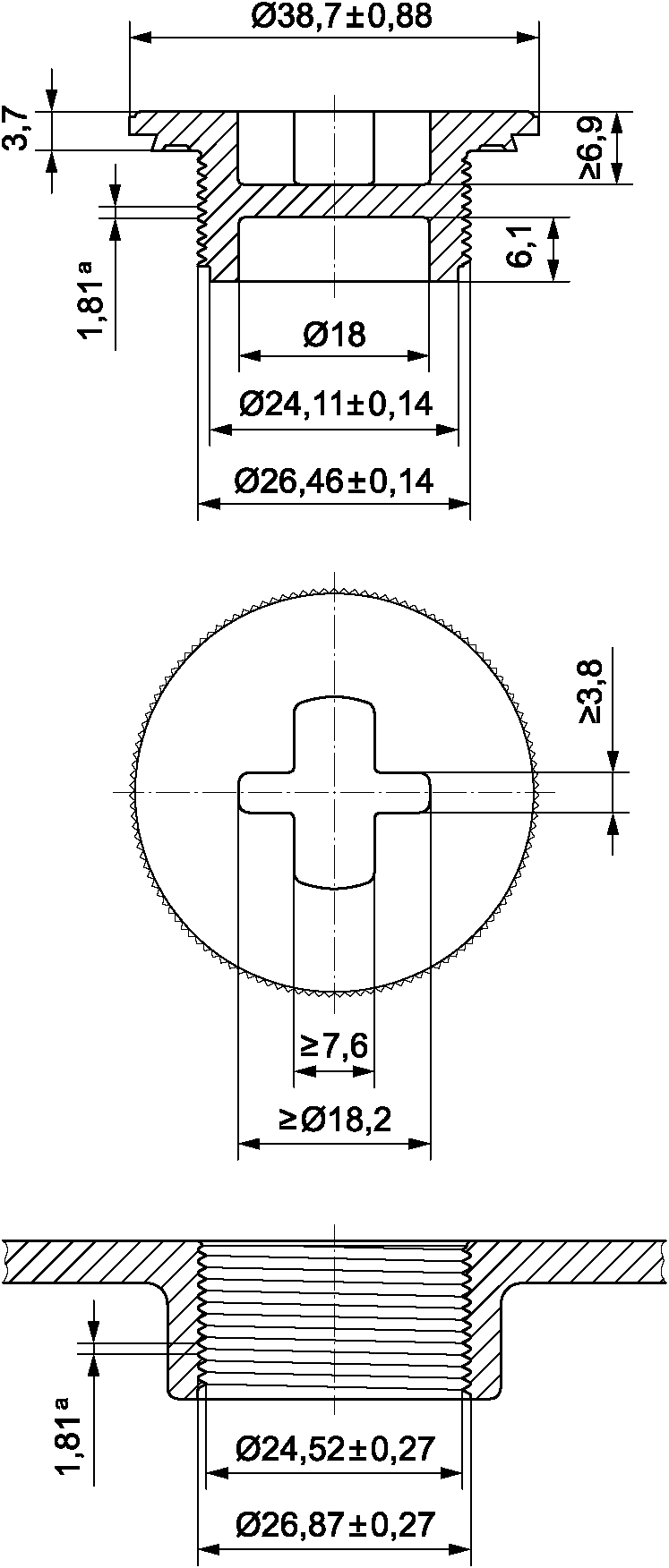

![]() <a> Шаг
(обязательное)
![]() Рисунок G.1. Полиэтилентерефталат (PET)
![]() Рисунок G.2. Полиэтилен высокой плотности (PE-HD)
![]() Рисунок G.3. Поливинилхлорид (PVC)
![]() Рисунок G.4. Полиэтилен низкой плотности (PE-LD)
![]() Рисунок G.5. Полипропилен (PP)
![]() Рисунок G.6. Полистирол (PS)
