"ГОСТ IEC 61228-2025. Межгосударственный стандарт. Лампы люминесцентные ультрафиолетовые, применяемые в приборах для загара. Метод определения энергетической освещенности и требования к маркировке"
(введен в действие Приказом Росстандарта от 07.08.2025 N 857-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Научно-исследовательский институт источников света имени А.Н. Лодыгина" (ООО "НИИИС имени А.Н. Лодыгина") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 332 "Светотехнические изделия"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 июля 2025 г. N 187-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2025 г. N 857-ст межгосударственный стандарт ГОСТ IEC 61228-2025 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2026 г.

5 Настоящий стандарт идентичен международному стандарту IEC 61228:2020 "Лампы люминесцентные ультрафиолетовые для загара. Метод измерения и определения характеристик" ("Fluorescent ultraviolet lamps used for tanning - Measurement and specification method", IDT).

Международный стандарт разработан подкомитетом 34A "Лампы" Технического комитета по стандартизации IEC/TC 34 "Лампы и связанное с ними оборудование" Международной электротехнической комиссии (IEC).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВЗАМЕН ГОСТ IEC 61228-2019

Настоящий стандарт распространяется на ультрафиолетовые люминесцентные лампы (далее - лампы), применяемые в приборах для загара, и устанавливает метод определения энергетической освещенности, требования к документации изготовителя и маркировке ламп.

Требования настоящего стандарта относятся только к испытаниям типа.

Лампы, на которые распространяется настоящий стандарт, должны соответствовать требованиям электрической и механической безопасности IEC 61195 и IEC 61199, за исключением требований к максимальным пределам ультрафиолетового излучения (далее - УФ-излучение).

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

IEC 60061-1, Lamp caps and holders together with gauges for the control of interchangeability and safety - Part 1: Lamp caps (Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи)

IEC 60081, Double-capped fluorescent lamp - Performance specification (Лампы люминесцентные двухцокольные. Эксплуатационные требования)

IEC 60155, Glow-starters for fluorescent lamps (Стартеры для трубчатых люминесцентных ламп)

IEC 60335-2-27, Household and similar electrical appliances - Safety - Part 2-27: Particular requirements for appliances for skin exposure to optical radiation (Приборы электрические бытового и аналогичного назначения. Безопасность. Часть 2-27. Частные требования к приборам ультрафиолетового и инфракрасного излучений для ухода за кожей)

IEC 60921, Ballasts for tubular fluorescent lamps - Performance requirements (Пускорегулирующие аппараты для трубчатых люминесцентных ламп. Требования к рабочим характеристикам)

IEC 60929, AC and/or DC-supplied electronic control gear for tubular fluorescent lamps - Performance requirements (Аппараты пускорегулирующие электронные, питаемые от источников переменного и/или постоянного тока, для трубчатых люминесцентных ламп. Требования к рабочим характеристикам)

IEC 61049, Capacitors for use in tubular fluorescent and other discharge lamp circuits - Performance requirements (Конденсаторы для цепей трубчатых люминесцентных и других разрядных ламп. Требования к рабочим характеристикам)

ISO/CIE 28077:2016 <1>, Photocarcinogenesis action spectrum (non-melanoma skin cancers) [Спектр действия фотоканцерогенеза (немеланомные виды рака кожи)]

--------------------------------

<1> Заменен на ISO/CIE 28077:2024. Однако для однозначного соблюдения требования настоящего стандарта, приведенного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.

CIE 63:1984, The spectroradiometric measurement of light sources (Спектрорадиометрические измерения источников света)

В настоящем стандарте применены следующие термины с соответствующими определениями.

ISO и IEC ведут терминологические базы данных для использования в стандартизации по следующим адресам:

- Электропедия IEC, доступная по адресу: /template/go.php?url=https://www.electropedia.org/;

- платформа онлайн-просмотра ISO, доступная по адресу: /template/go.php?url=https://www.iso.org/obp.

3.1 ультрафиолетовая лампа (ultraviolet lamp): Лампа, являющаяся источником УФ-излучения.

[IEC 60050-845:1987 <2>, статья 845-07-52, терминологическая статья изменена - примечание удалено]

--------------------------------

<2> Заменен на IEC 60050-845:2020. Однако для однозначного соблюдения требования настоящего стандарта, приведенного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.

3.2 люминесцентная лампа (fluorescent lamp): Ртутная лампа низкого давления, большая часть света которой излучается одним или несколькими слоями люминофора, возбуждаемого УФ-излучением разряда.

[IEC 60050-845:1987 <3>, статья 845-07-26, терминологическая статья изменена - примечание удалено]

3.3 спектрорадиометр (spectroradiometer): Прибор для измерения спектрорадиометрических величин в узких интервалах длин волн заданного спектрального диапазона.

[IEC 60050-845:1987 <3>, статья 845-05-07]

3.4 ширина полосы пропускания при данной длине волны (bandwidth at a given wavelength): Ширина в точках половины амплитуды функции пропускания монохроматора.

Примечание - Ширину полосы пропускания выражают в нанометрах, нм.

3.5 спектральный (spectral): Качественное прилагательное, которое при употреблении с одной из величин электромагнитного излучения X означает:

- X - функция длины волны , обозначаемая ;

- спектральная плотность величины X, обозначаемая .

Величину , которая является функцией от , также обозначают как .

[IEC 60050-845:1987 <3>, статья 845-01-16, изменена - примечание удалено]

3.6 энергетическая освещенность (irradiance): Отношение потока излучения , падающего на элемент поверхности, содержащий рассматриваемую точку, к площади dA этого элемента.

Примечание - Энергетическую освещенность выражают в ваттах на квадратный метр, Вт/м².

[IEC 60050-845:1987 <3>, статья 845-01-37, изменена - из определения исключены термины "домен" и "эквивалентное определение"]

3.7 спектр действия (action spectrum): Эффективность монохроматических излучений, вызывающих определенное явление в заданной системе.

[IEC 60050-845:1987 <3>, статья 845-06-14, изменена - определение пересмотрено]

--------------------------------

<3> Заменен на IEC 60050-845:2020.

3.8 эффективный (effective): Прилагательное, применяемое с величиной электромагнитного излучения и указывающее, что величина относится к взвешенной в соответствии с заданным спектром действия.

3.9 номинальное значение (nominal value): Значение характеристики, используемое для обозначения или идентификации лампы.

[IEC 60050-151:2001, статья 151-16-09, терминологическая статья изменена - определение пересмотрено, примечание удалено]

3.10 нормируемое значение (rated value): Значение характеристики лампы при заданных рабочих условиях.

Примечание - Значения и/или условия приведены в настоящем стандарте либо установлены изготовителем или ответственным поставщиком.

3.11 коэффициент стабильности энергетической освещенности r (irradiance maintenance ratio r): Отношение значения энергетической освещенности, взвешенной в соответствии со спектром действия УФ-излучения, вызывающим эритему (от 250 до 400 нм) в заданный момент времени, к начальному значению.

3.12 начальное значение (initial value): Значения электрических и спектрорадиометрических характеристик, измеренные после отжига лампы в течение 5 ч.

3.13 код стабильности (maintenance code): Характеристика уменьшения энергетической освещенности лампы при эксплуатации от 5 до 500 ч.

До начала испытаний лампы отжигают в течение (5,00 +/- 0,25) ч при нормальных рабочих условиях.

Отжиг проводят в соответствии с приложением C.

При отжиге и испытании лампы должны работать в горизонтальном положении. При отжиге лампы рекомендуется располагать в горизонтальном положении, при этом допускается их располагать и в вертикальном положении.

Одноцокольные лампы должны быть расположены таким образом, чтобы в поле зрения приемника находились обе ножки лампы (см. рисунок 1). Если лампа имеет более двух ножек, то изготовитель или ответственный поставщик должен указать рабочее положение лампы при испытании.

Примечание - Ориентация лампы в приборах, используемых для воздействия на кожу УФ-излучением (солярии), может отличаться от рабочего положения, и, следовательно, значения энергетической освещенности также могут отличаться.

Испытания проводят на открытом воздухе при отсутствии сквозняков при температуре окружающего воздуха (25 +/- 1) °C.

Если применимо, то лампы допускается испытывать при условиях, отличных от указанных условий температуры окружающего воздуха для получения оптимальных значений энергетической освещенности в соответствии с приложением A.

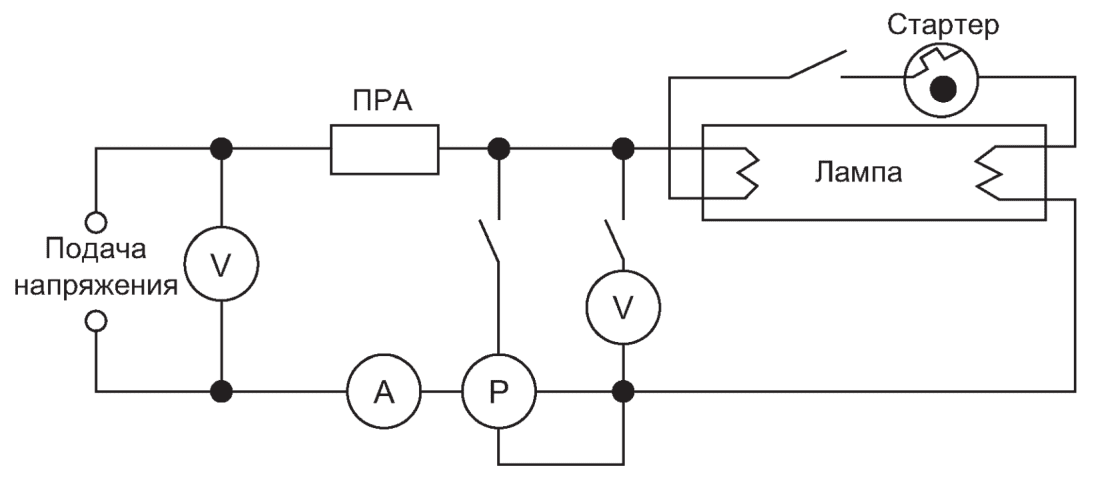

Испытания проводят с использованием схемы, показанной на рисунке 2 (начало предварительного нагрева).

Подаваемое испытательное напряжение должно соответствовать 110% от нормируемого напряжения контрольного пускорегулирующего аппарата (ПРА) при постоянно замкнутой цепи стартера.

Допустимое отклонение испытательного напряжения сети/питания переменного тока при определении энергетической освещенности - +/- 0,2%.

Для каждого измерения частота сети/питания переменного тока должна составлять 50 или 60 Гц с допуском +/- 0,1%.

Лампы должны работать с ПРА, электрические параметры которого соответствуют значениям, указанным изготовителем лампы или ответственным поставщиком.

ПРА должен работать на частоте 50 или 60 Гц. Частота должна быть указана для каждого измерения.

Спектрорадиометрические измерения проводят в соответствии с рекомендациями Международной комиссии по освещению (CIE), приведенными в CIE 63.

Примечания

1 Дополнительная информация об испытаниях в УФ-диапазоне спектра приведена в IEC 62471:2006 (приложение B).

2 Требования к испытаниям для определения электрических параметров приведены в IEC 60081:1997 (приложение B), IEC 60081:1997/AMD2:2003 (приложение B), IEC 60081:1997/AMD4:2010 (приложение B), IEC 60081:1997/AMD5:2013 (приложение B) и IEC 60901:1996 (приложение B), IEC 60901:1996/AMD2:2000 (приложение B), IEC 60901:1996/AMD5:2011 (приложение B) и IEC 60901:1996/AMD6:2014 (приложение B).

Для определения спектральной плотности энергетической освещенности ламп применяют соответствующую спектрорадиометрическую измерительную систему.

Для получения точных результатов определения энергетической освещенности следует применять измерительную систему, оснащенную косинусным корректором.

Спектрорадиометр должен иметь полосу пропускания на заданной длине волны не более 2,5 нм, разрешение по длине волны - не более 1 нм.

Расстояние между приемником и осью лампы D_пр должно быть (25 +/- 0,5) см (см. рисунок 1).

Примечание - Для получения более точных результатов измерений и в том случае, если на небольшом участке спектра происходит резкое изменение спектральной плотности энергетической освещенности, рекомендуется, чтобы полоса пропускания составляла 1 нм.

Спектральную плотность энергетической освещенности измеряют в диапазоне от 250 до 400 нм с интервалом в 1 нм. При испытаниях фиксируют мощность лампы, силу тока и напряжение. Лампа должна находиться в стабильных электрических и спектрорадиометрических условиях.

Двухцокольные лампы во время испытаний располагают таким образом, чтобы ось лампы находилась на той же высоте, что и центр входного отверстия приемника. Приемник должен быть расположен перед серединой лампы (см. рисунок 1).

Лампы с отражателем должны работать в таком положении, чтобы неотражающая сторона была направлена к входному отверстию спектрорадиометра. Лампы, имеющие часть без слоя люминофора, должны быть расположены таким образом, чтобы непокрытая часть была направлена по центру к входному отверстию спектрорадиометра.

Лампы, имеющие более одного слоя люминофора вдоль оси лампы (см. рисунок 3), измеряют в точке, расположенной перед серединой того слоя, где эффективная энергетическая освещенность, вызывающая эритему, максимальна.

Примечание - Для определения слоя, где эффективная энергетическая освещенность, вызывающая эритему, максимальна, допускается использовать широкополосный спектрорадиометр.

На рисунке показаны три слоя люминофора.

Одноцокольные лампы во время испытаний располагают таким образом, чтобы середина колбы лампы находилась на той же высоте, что и центр входного отверстия приемника.

Во время испытаний лампы располагают таким образом, чтобы обе ножки лампы находились на одинаковом расстоянии от центра входного отверстия спектрорадиометра (см. 4.2 и рисунок 1).

Для одноцокольных ламп, имеющих более двух ножек, рабочее положение, в котором можно измерить максимальную эффективную энергетическую освещенность, вызывающую эритему, должно быть указано изготовителем или ответственным поставщиком.

Общую эффективную энергетическую освещенность ламп E_эфф, Вт/м², определяют из спектральной плотности энергетической освещенности по формуле

где - спектральная плотность энергетической освещенности, Вт/(м²·нм);

- функция спектрального взвешивания ультрафиолетовой опасности;

- интервал длины волны, нм.

Интервал длины волны должен быть равен 1 нм.

Спектры действия УФ-излучения, вызывающего эритему и немеланомный рак кожи (НМРК), приведены в приложении B.

Для получения общей эффективной энергетической освещенности, взвешенной в соответствии со спектром действия УФ-излучения, вызывающего эритему, суммирование значений выполняют в диапазоне длин волн .

Для получения общей эффективной энергетической освещенности, взвешенной в соответствии со спектром действия УФ-излучения, вызывающего НМРК, суммирование значений выполняют в двух диапазонах длин волн: и . Отдельные значения используют при указании кода эквивалентности в соответствии с разделом 8.

Примечание 1 - Предельное значение 320 нм выбрано в соответствии с IEC 60335-2-27, т.к. значение 315 нм не используют для поддиапазонов УФ-A и УФ-B в соответствии с рекомендациями CIE.

Примечание 2 - Для определения точных границ каждого диапазона длин волн, необходимых для расчета общей эффективной энергетической освещенности, применяют формулу трапеции

где - нижняя граница диапазона длин волн;

- верхняя граница диапазона длин волн.

Для получения точных значений общей эффективной энергетической освещенности применяют поправочные коэффициенты.

Для ламп, имеющих оптимальную энергетическую освещенность при температуре окружающего воздуха, отличной от 25 °C, применяют соответствующие поправочные коэффициенты для получения оптимальных значений энергетической освещенности, как указано в приложении A.

Угол отражателя ламп измеряют в середине лампы с помощью калибра в соответствии с приложением D.

Если калибр, приведенный в приложении D (см. рисунок D.1), не подходит для измерения лампы, то метод измерения угла отражателя должен быть указан изготовителем или ответственным поставщиком.

В маркировке лампы должен быть указан код стабильности, определяемый как значение r, т.е. отношение энергетической освещенности, измеренной через 500 ч работы лампы, к энергетической освещенности, измеренной через 5 ч работы лампы.

В коде эквивалентности IR (см. раздел 8) указывают код стабильности в виде значения r, умноженного на десять (результат округляют до следующего целого значения).

Для лампы каждого типа в документации изготовителя должна быть приведена следующая информация:

a) габаритные размеры лампы;

b) угол отражателя (для ламп с отражателем) - угол, образованный лучами, проходящими через точку оси лампы и края отражающего покрытия;

c) тип ПРА (рабочая частота, номинальная мощность), для которого рассчитана лампа.

Примечание - Рабочая частота ПРА может составлять от 50 до 60 Гц и/или быть высокочастотного диапазона;

d) нормируемые значения электрических характеристик лампы:

- потребляемая мощность,

- сила тока,

- напряжение на лампе;

e) нормируемые значения общей эффективной энергетической освещенности на расстоянии (25 +/- 0,5) см от оси лампы, рассчитанные в соответствии с приложением B:

- по спектру действия УФ-излучения в диапазоне длин волн , вызывающего эритему,

- спектру действия УФ-излучения в диапазоне длин волн , вызывающего НМРК,

- спектру действия УФ-излучения в диапазоне длин волн , вызывающего НМРК;

f) код эквивалентности (см. раздел 8).

Значения по перечислениям d) и e) должны быть заданы для таких условий, в которых будут получены оптимальные значения энергетической освещенности.

Значения по перечислению e) измеряют в мВт/м² и округляют до целых значений.

На лампу должна быть нанесена четкая и прочная маркировка, включающая в себя:

a) обозначение типа лампы, содержащее:

- товарный знак (это может быть торговая марка, марка изготовителя или ответственного поставщика),

- номинальную мощность (обозначают буквами "Вт" или "ватт"),

- дополнительную информацию для идентификации лампы конкретного типа (как правило, в виде коммерческого обозначения);

b) код эквивалентности, имеющий следующий вид: мощность - код типа отражателя - УФ-код - код стабильности IR (см. 6.5), который приводят в коде эквивалентности только для ламп, предназначенных для работы с диммирующими ПРА.

В коде эквивалентности указывают номинальную мощность лампы и код типа отражателя, применяя обозначения:

- O - для ламп без отражателя,

- B - для ламп с широкоугольным отражателем ,

- N - для ламп с узкоугольным отражателем ,

- R - для ламп с обычным отражателем .

В коде эквивалентности указывают УФ-код, применяя обозначение X/Y, где:

- X - общая эффективная энергетическая освещенность, вызывающая эритему, в диапазоне от 250 до 400 нм,

- Y - коэффициент эффективной энергетической освещенности, вызывающей НМРК, в диапазонах <= 320 нм и >= 320 нм.

X задают в мВт/м² с округлением до целого числа. Y округляют до одной десятой. Значения X и Y задают на расстоянии 25 см от оси лампы и для таких условий, в которых будут получены оптимальные значения энергетической освещенности.

В коде эквивалентности указывают код стабильности IR (см. 6.5).

- эффективная энергетическая освещенность, вызывающая эритему (от 250 до 400 нм), = 47 мВт/м²;

- коротковолновая эффективная энергетическая освещенность, вызывающая НМРК (<= 320 нм), = 61 мВт/м²;

- длинноволновая эффективная энергетическая освещенность, вызывающая НМРК (>= 320 нм), = 19 мВт/м²;

- коэффициент стабильности энергетической освещенности r = 0,83 (83%);

- код эквивалентности: 100-R-47/3,2/8.

Как правило, при эксплуатации на стенки колбы лампы оказывается достаточно высокая нагрузка. В условиях работы лампы при температуре окружающего воздуха 25 °C давление пара на стенки колбы будет значительно высоким, а уровень УФ-излучения - ниже оптимального значения. Для достижения оптимального значения УФ-излучения во многих приборах применяют принудительное охлаждение. Электрические характеристики и эффективная энергетическая освещенность от ламп должны быть заданы для таких условий, в которых будут получены оптимальные значения энергетической освещенности.

Для достижения оптимальных значений энергетической освещенности ламп применяют нижеприведенный метод.

Лампу включают и оставляют работать до ее полного прогревания. Далее с помощью детектора фиксируют в виде графика эффективную энергетическую освещенность, вызывающую эритему, каждую секунду. Определяют максимальное значение эффективной энергетической освещенности, вызывающей эритему, в диапазоне от 250 до 400 нм во время разогрева лампы. Лампу охлаждают до условий стабилизации при максимальном значении эффективной энергетической освещенности, вызывающей эритему, и проводят спектральные измерения с применением двойного монохроматора, по результатам которого определяют значения X (общую эффективную энергетическую освещенность, вызывающую эритему, в диапазоне от 250 до 400 нм) и Y (коэффициент эффективной энергетической освещенности, вызывающей НМРК, в диапазонах <= 320 нм и >= 320 нм).

Применяемые спектры действия УФ-излучения должны соответствовать спектрам действия УФ-излучения, вызывающего эритему и НМРК, указанным в IEC 60335-2-27 и ISO/CIE 28077:2016.

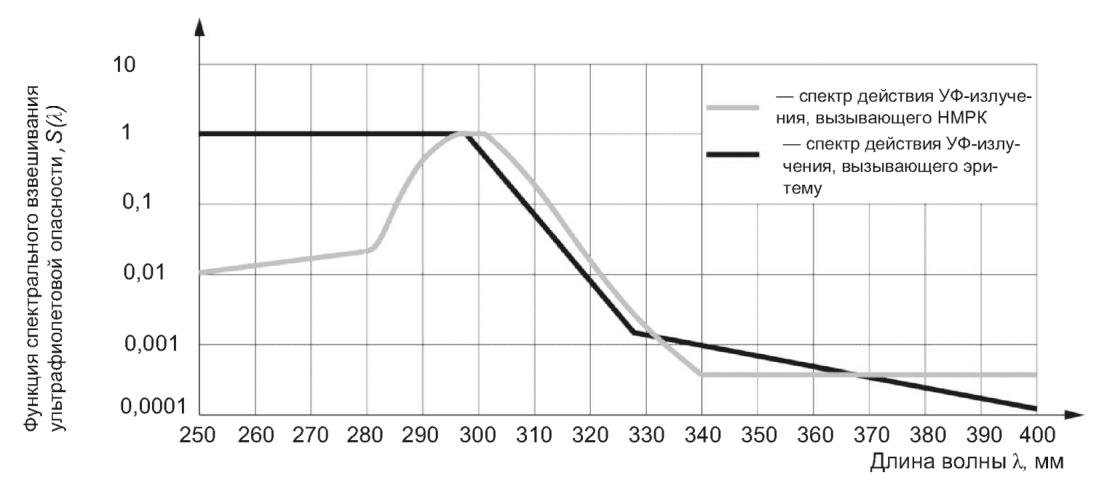

Спектры действия УФ-излучения, вызывающего эритему и НМРК, показаны на рисунке B.1, значения приведены в таблице B.1.

Примечание - Спектр действия УФ-излучения, вызывающего эритему, определяют исходя из нижеприведенных параметров.

Энергетическую освещенность в заданное время срока службы ламп определяют в соответствии с разделами 4 - 6.

При испытании лампы должны работать в следующих условиях:

- испытания ламп рекомендуется проводить при температуре окружающего воздуха от 15 °C до 50 °C без чрезмерных сквозняков и не подвергать их сильной вибрации и ударам;

- рекомендуется, чтобы лампы во время испытаний были расположены в горизонтальном положении; при этом допускается их располагать в вертикальном положении;

- соединения контактов ламп относительно зажимов ПРА должны оставаться неизменными в течение испытаний;

- лампы должны работать в той схеме, для которой они предназначены изготовителем;

- лампы следует периодически выключать во время испытаний. Цикл переключений должен быть указан изготовителем. Интервал между выключениями должен быть не менее 2 мин.

Примечание - Типичные циклы переключения: включено - 25 мин/выключено - 5 мин; включено - 20 мин/выключено - 5 мин и включено - 10 мин/выключено - 2 мин.

ПРА, используемые для работы ламп при частоте сети переменного тока, должны удовлетворять требованиям IEC 60921. Для емкостных цепей дополнительно используемый конденсатор должен соответствовать требованиям IEC 61049.

Для испытаний допускается применять ПРА любого типа, при этом следует учитывать, что параметры ПРА могут повлиять на результаты испытаний. Поэтому в протоколе испытаний следует указывать тип используемого ПРА. Рекомендуется применять индуктивный ПРА, т.к. он имеет минимальное число параметров, оказывающих влияние на результаты испытаний.

Для ламп, работающих со стартером, сила тока предварительного нагрева при нормируемом напряжении питания не должна отличаться более чем на 10% от нормируемого значения, указанного изготовителем или ответственным поставщиком.

Для ламп, работающих со стартером, используемый стартер должен удовлетворять требованиям IEC 60155, тип стартера должен быть согласован с изготовителем лампы или ответственным поставщиком.

При испытании испытательное напряжение и частота не должны отличаться более чем на 2% от нормируемых значений напряжения и частоты используемого ПРА.

ПРА, используемые для работы ламп при частоте, превышающей частоту сети переменного тока, должны удовлетворять требованиям IEC 60929.

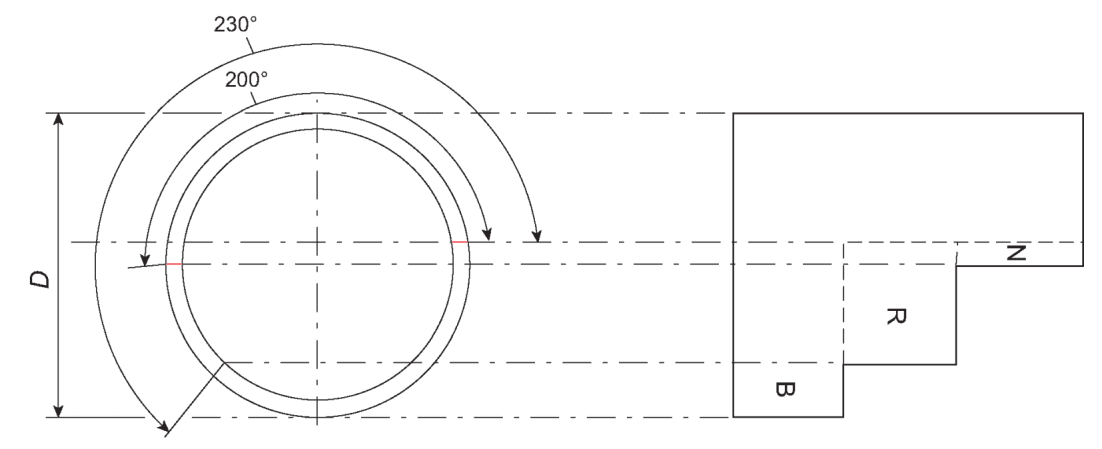

Калибр для измерения угла отражателя приведен на рисунке D.1.

Примечание - Указаны размеры отражателей типов N, R и B [см. раздел 8, перечисление b)].

Применяют испытательное напряжение сети/источника питания переменного тока при определении энергетической освещенности с допуском +/- 0,2%. Частоту сети/источника питания переменного тока, которая должна составлять 50 или 60 Гц с допуском +/- 0,1%, указывают в протоколе для каждого измерения.

Размеры A, B, C, D в таблице E.1 должны соответствовать листу 60081-IEC-01-1, приведенному в IEC 60081:1997. Размеры цоколей ламп, приведенных в таблице E.1, должны соответствовать IEC 60061-1. Размеры ламп с цоколями, приведенными в IEC 60061-1, должны соответствовать значениям, указанным в таблице E.1.

--------------------------------

<1> В Российской Федерации действует ГОСТ Р 59175-2020 (МЭК 60081:2002) "Лампы люминесцентные двухцокольные. Эксплуатационные требования".

<2> В Российской Федерации действует ГОСТ Р МЭК 60921-2011 "Устройства управления лампами. Аппараты пускорегулирующие для люминесцентных ламп. Требования к рабочим характеристикам".
