ГОСУДАРСТВЕННАЯ КОМИССИЯ ПО РАДИОЧАСТОТАМ

ПРИ МИНИСТЕРСТВЕ СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ

РОССИЙСКОЙ ФЕДЕРАЦИИ

РЕШЕНИЕ

от 1 июля 2016 г. N 16-37-02

ОБ УТВЕРЖДЕНИИ ОБЩИХ ТРЕБОВАНИЙ И РЕКОМЕНДАЦИЙ ПО МЕТОДАМ

ИЗМЕРЕНИЙ И КОНТРОЛЯ ХАРАКТЕРИСТИК РЭС, ВЛИЯЮЩИХ

НА ЭЛЕКТРОМАГНИТНУЮ СОВМЕСТИМОСТЬ

Заслушав сообщение Федеральной службы по надзору в сфере связи, информационных технологий и массовых коммуникаций по вопросу об утверждении общих требований и рекомендаций по методам измерения и контроля характеристик РЭС, влияющих на электромагнитную совместимость, к Нормам 17-13, Нормам 18-13, Нормам 19-13 и Нормам 24-13 (далее - Общие требования к методам измерения и контроля), Государственная комиссия по радиочастотам отмечает.

Общие требования к методам измерения и контроля разработаны в соответствии с подпунктом 3 протокольной записи к пункту 3 повестки заседания ГКРЧ, состоявшегося 24 мая 2013 года (протокол N 13-18), и являются основой при разработке конкретных методик измерения и контроля характеристик РЭС, влияющих на электромагнитную совместимость, которые подлежат аттестации в установленном в Российской Федерации порядке.

Учитывая необходимость обеспечения электромагнитной совместимости РЭС при их применении на территории Российской Федерации, а также при внедрении перспективных радиотехнологий, ГКРЧ решила:

1. Утвердить прилагаемые общие требования и рекомендации по методам измерений и контроля характеристик РЭС, влияющих на электромагнитную совместимость:

- Общие требования и рекомендации по методам измерения частоты радиопередатчиков всех категорий гражданского применения и контроля ее отклонения (дополнение к Нормам 17-13, приложение N 1);

- Общие требования и рекомендации по методам измерений и контроля уровней побочных излучений радиопередающих устройств гражданского назначения (дополнение к Нормам 18-13, приложение N 2);

- Общие требования и рекомендации по методам измерений и контроля ширины полосы радиочастот и внеполосных излучений радиопередатчиков гражданского применения (дополнение к Нормам 19-13, приложение N 3);

- Общие требования и рекомендации по методам измерений уровней полезного и мешающего сигналов и контроля защитных отношений для систем наземного эфирного телевизионного и звукового вещания (дополнение к Нормам 24-13, приложение N 4).

2. Дополнить отдельным разделом, включающим соответствующие общие требования и рекомендации по методам измерений и контроля характеристик РЭС, влияющих на электромагнитную совместимость, указанные в пункте 1 настоящего решения ГКРЧ, следующие нормы, утвержденные решением ГКРЧ от 24.05.2013 N 13-18-03 (с изменениями, внесенными решением ГКРЧ от 30.06.2015 N 15-33-05):

- Нормы 17-13 "Радиопередатчики всех категорий гражданского применения. Требования на допустимые отклонения частоты";

- Нормы 18-13 "Радиопередающие устройства гражданского назначения. Требования на допустимые уровни побочных излучений";

- Нормы 19-13 "Нормы на ширину полосы радиочастот и внеполосные излучения радиопередатчиков гражданского применения";

- Нормы 24-13 "Нормы на защитные отношения для систем наземного эфирного телевизионного и звукового вещания".

3. Настоящее решение ГКРЧ вступает в силу со дня его принятия.

Приложение N 1

к решению ГКРЧ

от 1 июля 2016 г. N 16-37-02

1. ОБЩИЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ

ПО МЕТОДАМ ИЗМЕРЕНИЙ ЧАСТОТЫ РАДИОПЕРЕДАТЧИКОВ

ВСЕХ КАТЕГОРИЙ ГРАЖДАНСКОГО ПРИМЕНЕНИЯ

И КОНТРОЛЯ ЕЕ ОТКЛОНЕНИЯ

1.1 Общие положения

1.1.1 Контроль допустимого отклонения частоты проводят в соответствии с методиками измерений, методиками испытаний, установленными техническими условиями на конкретные типы радиопередатчиков, которые должны соответствовать требованиям Норм 17-13 и методам измерений, изложенным ниже.

Отклонение частоты излучения радиопередатчика должно удовлетворять требованиям, приведенным в Нормах 17-13, с учетом погрешности, приписанной используемой методике измерений.

1.1.2 Контроль допустимого отклонения частот разрешается проводить по характерной частоте спектра сигнала, с нормированным значением отклонения этой составляющей спектра от центральной частоты излучения. В этом случае должна быть точно определена поправка, которая должна быть введена в результат измерения. Эта поправка должна учитываться при расчете отклонения центральной частоты сигнала от номинального значения.

1.1.3 Основными методами измерения, применяемыми при контроле допустимого отклонения частоты радиопередатчиков, являются:

- метод, основанный на использовании электронно-счетных частотомеров;

- методы с использованием анализаторов спектра;

- метод сравнения измеряемой частоты с частотой эталонного генератора.

Таблица 1

Вид сигнала	Метод измерения
Вид сигнала	Измерение с использованием электронно-счетного частотомера (п. 1.4.1)	Измерение с использованием анализатора спектра, настраиваемого по частоте развертки (п. 1.5.1)	Измерение с использованием анализатора спектра в режиме быстрого преобразования Фурье (п. 1.5.2)	Измерение с помощью метода сравнения измеряемой частоты с частотой эталонного генератора (п. 1.6.1)
Непрерывная несущая (N0N)	+	+	+	+
Телеграфия Морзе (A1x)		+	+	+
Телеграфия Морзе (A2x; H2x)	+	+	+	+
Радиотелеграфия (F1B; F7B)		+	+	+
Факсимильная связь (F1C)		+	+	+
Радиовещание и радиотелефония (A3E)	+	+	+	+
Радиовещание и радиотелефония (H3E; R3E; B3E)		+	+	+
Радиовещание и радиотелефония (F3E)	+	+	+
Радиотелефония (J3E)	+ <1>	+	+
Цифровое радиовещание (COFDM)		+	+
Аналоговое телевизионное вещание (C3F)	+	+	+	+
Радиорелейная связь с ЧРК (F8E)	+	+	+
Импульсные радарные сигналы		+	+
Беспроводные телефонные системы (F1D, F2x, F3E, G3E)		+	+
Системы МДВР "пункт-множество пунктов"		+	+
Подвижная радиотелефонная служба (G7W, G7D, G7E, D7W, D7D, D7E)		+	+
Спутниковые службы и системы радиодоступа для беспроводной передачи данных (D1W, D7W, F1D, F7D, F7W, F7DD, F7WD, G1D, G1E, G1F, G1W, G1X, G2D, G7D, G7E, G7F, G7W, G9D, G9W)		+	+

--------------------------------

<1> Для радиопередатчиков станций радиоопределения, работающих в режиме импульсной модуляции короткими импульсами в полосе частот 100 - 10500 МГц, допустимая точность измерения отклонения частоты одного порядка с контролируемой нормой. Для радиопередатчиков с прямым методом стабилизации допускается производить измерения частоты непрерывного сигнала в промежуточных каскадах, начиная с возбудителя частоты.

Примечание: для РЭС с излучением класса J3E предусмотрены специальные схемы измерения (п. п. 1.4.2, 1.4.3).

В таблице 1 отмечены возможности использования того или иного метода измерения частоты для контроля различных видов сигналов.

Измерение отклонения частоты может проводиться с подключением к высокочастотному тракту или дистанционно - без непосредственного подключения к нему (т.н. режим измерений при связи между контролируемым передатчиком и измерительным приемником по полю).

При измерении с подключением к высокочастотному тракту должна быть обеспечена возможность управления режимами работы передатчика для установления рекомендуемого режима работы. Если измерение производится дистанционно, то управление режимами работы передатчика не обязательно, но рекомендуется.

1.1.4 Относительная погрешность, при измерении отклонения частоты, должна быть не более 0,1 <1> нормы допустимого отклонения частоты.

1.1.5 Метрологические характеристики используемых средств измерений и вспомогательного оборудования должны обеспечивать необходимую точность измерений. Конкретные требования к ним должны определяться в соответствующих методиках измерений, уточняющих настоящие методы измерений.

1.2 Условия измерений

1.2.1 Условия окружающей внешней среды: температура и давление окружающей среды, относительная влажность воздуха, определяются рабочими условиями, в которых разрешено использование СИ и вспомогательных средств.

При отличии реальных условий измерения от нормальных в погрешности измерений должна учитываться дополнительная погрешность.

1.2.2 Испытуемый радиопередатчик должен работать в режиме излучения, указанном в приложении А.

Если установление передатчика в указанный режим невозможно, то измерения производятся в одном из штатных режимов, предусмотренных в ТУ на радиопередатчик.

1.2.3 В ходе измерений необходимо исключить влияние электромагнитных излучений и колебаний посторонних источников на результаты измерений и контроля. Требования к допустимым уровням помеховых излучений должны быть определены в соответствующих методиках измерений, уточняющих настоящие методы измерений.

1.2.4 При измерении отклонения частоты уровень сигнала должен превышать уровень шумов на величину, которая обеспечит требуемую погрешность измерений. Такие требования к минимальному значению отношения сигнал/шум должны задаваться конкретной методикой измерений.

1.2.5 Дополнительные условия при дистанционном измерении отклонения частоты.

Условия окружающей внешней среды:

отсутствие осадков;

воздействие на антенну различных факторов окружающей внешней среды, приводящих к увеличению погрешности измерения (самопроизвольное изменение положения измерительной антенны вследствие воздействия на нее ветровой нагрузки, изменение характеристик антенны при расположении в непосредственной близости от отражающих поверхностей, наличие импульсных и других видов помех), должно быть снижено до такого уровня, когда вызываемая этими факторами дополнительная погрешность не будет превышать допустимой величины, установленной конкретной методикой измерений.

Минимальное расстояние между антенной испытуемого передатчика D_а и антенной измерительной установки D_иа должно соответствовать дальней зоне этих антенн и определяется одним из следующих уравнений:

где D - максимальный размер раскрыва наибольшей из антенн, м², или

Для слабонаправленных антенн минимальное расстояние между ними должно удовлетворять условию

Измерительная антенна должна быть установлена в пространстве в соответствии с поляризацией измеряемого сигнала и ориентирована по максимуму принимаемого сигнала.

1.3 Подготовка к выполнению измерений

1.3.1 При подготовке к проведению измерений проводятся следующие работы:

- рекогносцировка района проведения измерений;

- выбор площадок измерений;

- подготовка необходимой измерительной аппаратуры.

Примечание:

При выборе площадок учитывается характер прилегающей местности (рельеф, растительный покров, застройка и пр.), сведения из предыдущих проверок и сведения от оператора связи.

1.3.2 Непосредственно перед измерениями на каждой измерительной площадке производятся следующие работы:

- сбор схемы измерения;

- подготовка СИ к измерениям.

1.3.3 При подготовке СИ их необходимо прогреть в течение времени, указанного в "Руководстве по эксплуатации", при необходимости выполнить настройку и калибровку СИ и измерительных трактов. Вспомогательные устройства необходимо подготавливать в соответствии с правилами, указанными в инструкциях по эксплуатации на эти устройства.

1.4.1 Контроль допустимого отклонения частоты радиопередатчиков, основанный на использовании электронно-счетных частотомеров, проводят по схеме подключения оборудования, представленной на рисунке 1.

Допускается подключать электронно-счетные частотомеры к промежуточным каскадам радиопередатчика (возбудителю, предварительному усилителю и др.).

1 - контролируемый радиопередатчик; 2 - устройство связи

(направленный ответвитель);

3 - эквивалентное нагрузочное сопротивление (эквивалент

антенны); 4 - аттенюатор; 5 - электронно-счетный частотомер

Рисунок 1 - Схема подключения оборудования

при измерении частоты радиопередатчика с применением

электронно-счетного частотомера

Для обеспечения требуемой погрешности измерений возможно использовать частотомер с внешним источником опорной частоты на основе стандарта частоты.

Рабочую частоту радиопередатчика f_и измеряют частотомером (5) с погрешностью не более определенной в п. 1.1.4.

Среднее арифметическое значение

абсолютных величин разностей между измеренными и присвоенным значениями частоты (Гц) на n >= 10 множестве измерений вычисляют по формуле:

где f_iи - значение рабочей частоты радиопередатчика, полученное при i-м измерении, Гц;

f_п - значение присвоенной частоты радиопередатчика, Гц;

Контролируемый передатчик удовлетворяет требованиям Норм, если выполняются условия:

где N и N_абс - максимально допустимое отклонение частоты, заданное относительным или абсолютным значением соответственно.

1.4.2 Контроль допустимого отклонения частоты радиопередатчиков с излучениями класса J3E <2>.

--------------------------------

<2> Измерение отклонения частоты излучений, носящих импульсный характер, (например, излучения судовых РЭС) выполняют с использованием анализатора спектра в соответствии с п. 1.5.

Измерения проводят по схеме подключения оборудования, представленной на рисунке 2.

1 - генератор модулирующих сигналов; 2 - контролируемый

радиопередатчик (в режиме передачи); 3 - устройство

связи (направленный ответвитель); 4 - эквивалентное

нагрузочное сопротивление (эквивалент антенны);

5, 7 - электронно-счетные частотомеры; 6 - аттенюатор

Рисунок 2 - Схема подключения оборудования при измерении

частоты радиопередатчика с излучением класса J3E

На вход радиопередатчика подают модулирующий сигнал частотой 1000 Гц с уровнем, при котором выходная мощность радиопередатчика получается равной номинальному значению. Необходимый уровень сигнала на входе измерителя частоты (7) устанавливается аттенюатором (6). Частоту модулирующего сигнала при измерениях поддерживают равной 1000 Гц.

На выходе радиопередатчика измеряют частоту сигнала f_иi и определяют отклонение измеренной частоты от присвоенного значения f_п по формуле:

В формуле (6) "+" соответствует передаче верхней боковой полосы, "-" - передаче нижней боковой полосы.

Повторяют (не менее 10 раз) измерения, и для каждого i-го измерения определяют по формуле (6) отклонение

Рассчитывают среднее арифметическое значение разностей между измеренными частотами и присвоенной частотой на множестве измерений n >= 10 по формуле:

где

- определяется по формуле (6).

Контролируемый передатчик удовлетворяет норме, если выполняются условия (4) или (5).

1.4.3 Контроль допустимого отклонения частоты радиопередатчиков с излучениями класса J3E может проводиться дистанционно по схеме подключения оборудования, представленной на рисунке 3.

1 - контролируемый радиопередатчик; 2 - синтезатор частоты;

3 - переключатель; 4 - радиоприемник; 5, 8 - полосовые

фильтры, настроенные на первую и вторую гармоники основной

частоты речевого спектра; 6 - осциллограф;

7 - электронно-счетный частотомер

Рисунок 3 - Схема подключения оборудования при дистанционном

измерении частоты радиопередатчика с излучением класса J3E

Проводят настройку радиоприемника (4) (переключатель (3) в положении А), добиваясь максимального значения передаваемого сигнала и устойчивости фигуры Лиссажу на экране осциллографа.

Переключатель (3) переводят в положение Б, частоту синтезатора частот (2) устанавливают по нулевым биениям на выходе усилителя низкой частоты радиоприемника. Частоту синтезатора частот, которая в этом случае будет равна частоте f_иi подавленной несущей, измеряют с помощью электронно-счетного частотомера (7).

Измерение f_иi повторяют не менее 10 раз (n >= 10). Обработку результатов измерений проводят по методике п. 1.4.2. Контролируемый передатчик удовлетворяет норме, если выполняются условия (4) или (5).

1.5 Контроль допустимого отклонения частоты радиопередатчиков с использованием анализатора спектра

1.5.1 Контроль допустимого отклонения частоты радиопередатчика, основанный на использовании анализаторов спектра, проводят по схемам подключения оборудования, представленных на рисунках 4 и 6.

Измерения проводят как в режиме с отключенной модуляцией, так и в штатном режиме работы передатчика.

При применении анализатора спектра для измерения отклонения частоты возможно использование двух методов: метод с использованием анализатора спектра, настраиваемого по частоте развертки, и метод с использованием анализатора спектра в режиме быстрого преобразования Фурье.

1 - контролируемый радиопередатчик; 2 - устройство связи

(направленный ответвитель); 3 - эквивалентное нагрузочное

сопротивление (эквивалент антенны); 4 - аттенюатор;

5 - анализатор спектра; 6 - внешний частотомер;

7 - стандарт частоты

Рисунок 4 - Схема подключения оборудования при измерении

частоты радиопередатчика с применением анализатора спектра

1.5.2 Подготовка к измерениям отклонения частоты с использованием анализатора спектра, настраиваемого по частоте развертки, в части, касающейся выбора испытательного сигнала и установки параметров анализатора спектра, проводится в соответствии с методами измерения ширины полосы радиочастот и внеполосных излучений радиопередатчиков, используемых для контроля требований Норм 19-13.

Вычисляют значение присвоенной полосы частот B_п радиопередатчика по формуле:

B_п = B_н + (2 x N_абс), (8)

где B_п - значение присвоенной полосы частот, Гц;

B_н - значение необходимой ширины полосы частот, Гц;

N_абс - норма на допустимое отклонение частоты радиопередатчика.

На спектрограмме, отображенной на экране анализатора спектра, находят две точки, лежащие на пересечении выбранного уровня с составляющими спектра сигнала, превышающими этот уровень, и имеющие минимальную и максимальную частоту. Разность значений по оси частот этих двух точек равна B_п.

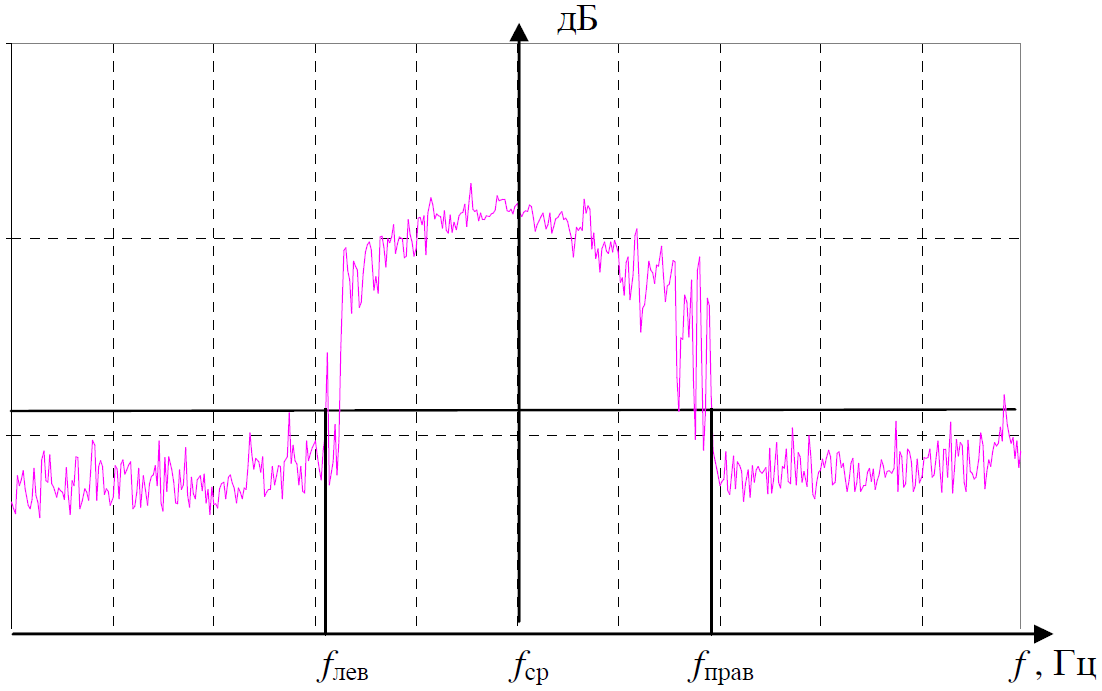

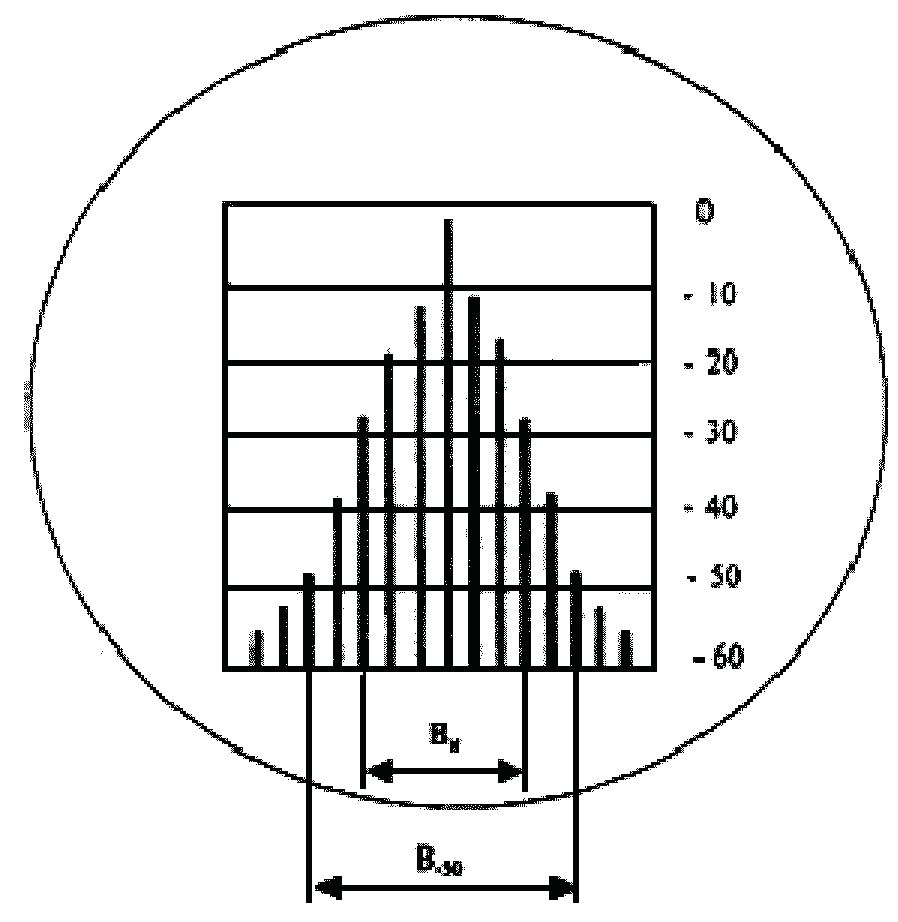

Рисунок 5 - Иллюстрация метода определения f_ср

Измеряют значения частот этих точек f_лев и f_прав (см. рисунок 5). Вычисляют среднюю частоту присвоенной полосы частот f_ср.i и ее отклонение

; от присвоенной частоты по формулам:

f_ср.i = 0,5 x (f_лев + f_прав) (9)

Аналогичную процедуру измерений повторяют n раз (n >= 10).

Для каждого i-го измерения по формуле (10) рассчитывают величину отклонения

Рассчитывают среднее арифметическое значение разностей

на множестве измерений n >= 10 по формуле (7), в которой

определено по формуле (10).

Контролируемый передатчик удовлетворяет норме, если выполняются условия (4) или (5).

При дистанционном измерении частоты радиопередатчика оборудование подключают по схеме, представленной на рисунке 6.

1 - контролируемый радиопередатчик;

2 - измерительная антенна; 3 - анализатор спектра;

4 - стандарт частоты; 5 - компьютер

Рисунок 6 - Схема подключения оборудования

при дистанционном измерении частоты радиопередатчика

с применением анализатора спектра

При дистанционных измерениях должны соблюдаться условия измерений, приведенные в подразделе 1.1.5.

1.5.3 Метод измерения центральной частоты радиосигналов радиоэлектронных средств основан на обработке мгновенного спектра радиосигнала с целью определения его средней частоты излучения - "центра тяжести".

Примечание.

При использовании этого метода вводится предположение о том, что "центр тяжести" совпадает с частотой сигнала и спектр сигнала симметричен.

Собирают измерительную установку в соответствии со структурной схемой, приведенной на рисунке 4, если измерение производят с подключением к высокочастотному тракту, или в соответствии со схемой, изображенной на рисунке 6, если измерение выполняется дистанционно. Анализатор спектра должен работать в режиме быстрого преобразования Фурье для получения мгновенного спектра радиосигнала.

Обработку измерений проводят с помощью специального программного обеспечения, входящего в состав анализатора спектра. Алгоритм обработки заключается в следующем.

По спектрограмме сигнала определяется средний уровень шума и, для уменьшения погрешности измерения, отбрасываются отсчеты с уровнем менее чем на 6 дБ превышающие уровень шума.

Вычисляется приблизительный центр тяжести спектрограммы из условия:

где F_нач и F_кон - граничные частоты полосы обзора;

S_i - значение спектральных составляющих, мкВт.

Интегрирование осуществляется численным методом. Выполнение условия определяется по изменению знака разности двух интегралов. Номер шага (частоты) k, на котором произошла смена знака, определяет положение центра тяжести.

Вычисление центральной частоты сигнала осуществляется с помощью линейной интерполяции по формуле

где

- коэффициенты линейной интерполяции;

- левый интеграл из выражения (11).

Выполняют не менее n >= 10 наблюдений частоты. Обработку результатов ведут в соответствии с выражением (3).

Контролируемый передатчик удовлетворяет норме, если выполняются условия (4) или (5).

1.6.1 Измеряемое значение рабочей частоты радиопередатчика f_и определяют из условия равенства или известной кратности другой частоте, принимаемой в качестве опорной частоты f_оп. Для индикации равенства или кратности этих частот применяют осциллограф (осциллографический способ).

Схема подключения оборудования приведена на рисунке 7.

1 - контролируемый радиопередатчик; 2 - устройство связи

(направленный ответвитель); 3 - эквивалентное нагрузочное

сопротивление (эквивалент антенны); 4 - аттенюатор;

5 - осциллограф; 6 - генератор образцовой частоты

Рисунок 7 - Схема подключения оборудования при измерении

частоты радиопередатчика осциллографическим способом

Для определения f_иi осциллографическим способом (при i-м измерении) напряжение f_п подают на вход усилителя горизонтального отклонения (синхронизация, вход "X"), а напряжение f_иi - на вход усилителя вертикального отклонения осциллографа (вход "Y"). Внутренний генератор развертки осциллографа выключают.

Изменением f_оп добиваются получения на экране электронно-лучевой трубки неподвижной или медленно вращающейся фигуры Лиссажу. Если последняя представляет собой наклонную прямую, эллипс или окружность, то сравниваемые частоты равны.

Точность измерений зависит от точности градуировки шкалы генератора опорной частоты и от стабильности сравниваемых частот.

Измерения f_иi повторяют не менее 10 раз (n >= 10). Обработку результатов измерений проводят по формуле (3).

Контролируемый передатчик удовлетворяет норме, если выполняется одно из условий (4) или (5).

Приложение А

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РАБОТЫ РАДИОПЕРЕДАТЧИКОВ

ПРИ ИЗМЕРЕНИИ ДОПУСТИМЫХ ОТКЛОНЕНИЙ ЧАСТОТЫ

А.1 Общие положения

А.1.1 Измерения допустимых отклонений частоты перечисленных в таблице А.1 типов передачи проводят с использованием основного эксплуатационного класса излучения передатчика.

А.1.2 Измерения проводят при максимальной скорости передачи для нормальных условий эксплуатации. Во всех случаях, где это возможно, измерения проводят без использования модуляции. Для классов излучения, приведенных в таблице А.1, включают модулирующие частоты, стандартные (максимальные) для данного класса излучения и испытуемой системы. Для обеспечения однозначности результатов измерений в таблице А.1 даны рекомендуемые режимы модуляции.

Таблица А.1

Тип передачи и ее характеристика	Обозначение класса излучения	Режим работы радиопередатчика при контроле
Амплитудная модуляция (манипуляция)
Одна боковая полоса, - несущая подавлена - несущая ослаблена - две независимые боковые полосы. Примечание: Для этих классов излучения при измерениях учитывается "смещение" номинала присвоенной излучению частоты от номинала несущей частоты	J3E R3E	1. Излучение несущей без модуляции. 2. Излучение одной боковой полосы с модулирующей частотой 1000 Гц.
Факсимиле. Одна боковая полоса, несущая ослаблена	R3C	Излучение одной боковой полосы в режиме передачи изображения (черного - при негативной модуляции, белого - при позитивной модуляции) при максимальной пиковой мощности огибающей
Многоканальная тональная телеграфия. Одна боковая полоса с ослабленной несущей	R7B	Излучение одной боковой полосы, модулированной в одном из каналов одновременно двумя тонами, при уровне каждого тона, равном 50% значения мощности огибающей. Рекомендуемые модулирующие частоты 400 Гц и 700 Гц.
Телевидение (только изображение), частично подавлена боковая полоса	C3F	Излучение несущей при уровне мощности, соответствующем уровню черного поля.
Случаи, не предусмотренные выше, например, комбинированная передача телефонии и телеграфии; две независимые боковые полосы	A9W, B9W,	Излучение двух боковых полос, каждая из которых модулирована одним тоном с уровнем, равным 50% значения, соответствующего максимальной пиковой мощности огибающей. Рекомендуемые модулирующие частоты 400 Гц и 700 Гц.
Частотная модуляция (манипуляция)
Телеграфирование одноканальное (включая цифровую передачу)	F1B, F1D	Излучение с максимальной мощностью и максимально возможной скоростью манипуляции.
Двойное частотное телеграфирование	F7B	Излучение одной максимальной из четырех частот манипуляции
Телеграфирование многоканальное (включая цифровую передачу)	F7D, F7W и подобные	Излучение с максимальной мощностью и максимально возможной скоростью манипуляции.
Телефония, радиовещание, звуковое сопровождение телевидения	F3E	1. Излучение несущей без модуляции. 2. Излучение с максимальной мощностью и модулирующей частотой 3000 Гц
Широкополосный сигнал с частотной манипуляцией поднесущих	F9D, F9W	Излучение всех поднесущих с одинаковым уровнем
Фазовая модуляция (манипуляция)
Непрерывная фазоманипулированная несущая	G1B G1D G7D G7W	1. Излучение несущей при максимальной мощности (без модуляции). (Примечание: учитывается применяемый характер уплотнения каналов для систем многоканальной передачи) 2. Излучение с максимальной мощностью и максимально возможной скоростью манипуляции.
Широкополосный сигнал с относительной фазовой манипуляцией поднесущих	G9W	Излучение всех поднесущих с одинаковым уровнем при максимальной суммарной мощности (без модуляции)
Импульсная модуляция (манипуляция)
	Все классы излучения, кроме PON	Излучение серии импульсов при максимальной пиковой мощности огибающей (измеренной при отсутствии модуляции)

Приложение N 2

к решению ГКРЧ

от 1 июля 2016 г. N 16-37-02

1. ОБЩИЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ

ПО МЕТОДАМ ИЗМЕРЕНИЙ И КОНТРОЛЯ УРОВНЕЙ ПОБОЧНЫХ ИЗЛУЧЕНИЙ

РАДИОПЕРЕДАЮЩИХ УСТРОЙСТВ ГРАЖДАНСКОГО НАЗНАЧЕНИЯ

1.1 Общие требования

1.1.1 Контроль допустимого уровня побочного излучения (ПИ) осуществляется по результатам измерений мощности (напряжения) электромагнитных колебаний в высокочастотном тракте или плотности потока энергии (напряженности) электромагнитного поля в свободном пространстве (т.е. дистанционно).

ПИ радиопередающих устройств должны удовлетворять требованиям, приведенным в Нормах 18-13, с учетом погрешности, приписанной используемой методике измерений.

1.1.2 При измерении уровня побочного излучения с подключением к высокочастотному тракту должна быть обеспечена возможность управления режимами работы передатчика для установления рекомендуемого режима работы. Если измерение производится дистанционно, то управление режимами работы передатчика не обязательно, но рекомендуется.

1.1.3 Рекомендуемые полосы пропускания измерительного приемника, используемые при измерениях уровней побочных излучений, приведены в Таблице 1.

Таблица 1

Общий порядок измерения уровня ПИ		Используемая ширина полосы B_i (по Рекомендации МСЭ-Р SM.329-10[4])
Рабочая частота передатчика f₀	Рекомендуемая ширина полосы B_i,	для некоторых типов РРЛ	для некоторых систем сухопутной подвижной службы
9 кГц < f₀ <= 150 кГц	1 кГц	-	-
150 кГц < f₀ <=30 МГц	10 кГц	1 кГц	-
30 МГц < f₀ <= 1 ГГц	100 кГц	10 кГц	100 кГц или 4 x B_н; 500 кГц или 10 x B_н с учетом разноса между каналами
f₀ > 1 ГГц	1 МГц	100 кГц	500 кГц или 10 x B_н; 1 МГц или 12 x B_н с учетом разноса между каналами

Примечания

1. В качестве исключения ширина полосы измерений побочных излучений для всех космических служб должна составлять 4 кГц.

2. Если диапазон рабочих частот радиопередатчика перекрывает номинал границы (150 кГц, 30 МГц или 1 ГГц) при измерениях уровней побочных излучений должна использоваться ширина полосы, относящаяся к большей части рабочего диапазона РЭС. Например, при диапазоне РЭС фиксированной службы 26,5 МГц - 48,5 МГц должна при измерениях ПИ использоваться полоса 100 кГц.

3. Допускается проведение измерений при других значениях B_пр с пересчетом результатов в соответствии с приложением Г.

4. Для РРЛ с аналоговой и цифровой передачей, также для систем сухопутной подвижной службы с узкополосной модуляцией и мощностью выше 1 кВт, для систем с цифровой модуляцией рекомендуется устанавливать ширину полосы с учетом величины разноса между соседними каналами и используемого диапазона. При этом ширина полосы не должна быть меньше величины 2,5 B_н.

Ширина полосы, необходимая для надлежащего измерения уровней побочных излучений от РЛС, должна рассчитываться для каждой конкретной радиолокационной системы.

Для трех основных типов импульсной модуляции, используемой в РЛС для радионавигации, радиолокации, захвата цели на автоматическое сопровождение, слежение и других функций радиоопределения, ширина полосы должна составлять:

- для РЛС с фиксированной частотой без импульсной модуляции (кодирования) - единицу, деленную на длительность импульса (например, если длительность импульса РЛС равна 1 мкс, то ширина полосы составит 1/1 мкс = 1 МГц);

- для РЛС с фиксированной частотой с внутриимпульсной модуляцией (включая фазово-импульсное кодирование) - единицу, деленную на длительность элементарной посылки (дискреты, кодового элемента) в микросекундах. (Например, если РЛС передает импульсы длительностью 26 мкс, причем каждый импульс состоит из 13 фазокодированных посылок длительностью 2 мкс, то ширина полосы составит 1/2 мкс = 500 кГц);

- для РЛС с качанием частоты (ЧМ или ЛЧМ импульс) - корень квадратный из величины, полученной путем деления ширины полосы качания частоты РЛС в мегагерцах на длительность импульса в микросекундах. (Например, если ЧМ охватывает полосу от 1250 до 1280 МГц (т.е. 30 МГц), во время действия импульса длительностью 10 мкс, то 1/2 ширина полосы составит (30 МГц/10 мкс)^1/2 = 1,73 МГц).

Примечания

1. Измерительный приемник должен иметь полосу пропускания не менее расчетной ширины полосы и оснащаться пиковым детектором.

2. Характерный признак импульсной РЛС с селекцией движущихся целей - низкая частота повторения импульсов (до 2 кГц); характерные признаки импульсно-доплеровской РЛС - средняя частота повторения импульсов порядка 10 - 30 кГц и фазово-кодовая модуляция.

1.1.4 Измерения и контроль уровней ПИ проводят при работе радиопередатчика на частотах, установленных в ТУ на радиопередатчик, или не менее чем в трех точках каждого диапазона рабочих частот передатчика - верхней, средней и нижней.

При невозможности управления режимами передатчика (см. пункт 1.1.1) измерение производят на рабочей частоте передатчика.

1.1.6 При измерении параметров излучений, носящих импульсный характер, для более точных измерений рекомендуется синхронизировать анализатор спектра с источником излучений.

1.2 Условия измерений

При отличии реальных условий измерения от нормальных, в погрешности измерений должна учитываться дополнительная погрешность.

1.2.2 При обеспечении возможности управления режимами передатчика (см. пункт 1.1.1), измерения и контроль ПИ проводят при максимальном значении мощности излучения, предусмотренном техническими условиями на радиопередатчик. При измерениях должны быть предприняты меры, чтобы испытываемые радиопередающие устройства не создавали недопустимых помех.

1.2.3 Испытуемый радиопередатчик должен работать в режиме излучения, указанном в приложении А.

1.2.4 Во всем диапазоне частот контроля по возможности должен использоваться один вид измерительного приемника, обеспечивающий установление полосы частот пропускания в соответствии с пунктом 1.1.3, которая устанавливается постоянной при измерениях во всем диапазоне частот контроля.

1.2.5 В ходе измерений необходимо исключить влияние электромагнитных излучений и колебаний посторонних источников на результаты измерений и контроля. Требования к допустимым уровням помеховых излучений должны быть определены в соответствующих методиках измерений, уточняющих настоящие методы измерений.

1.2.6 Дополнительные условия при дистанционном измерении уровня побочных излучений.

Условия окружающей внешней среды:

- отсутствие осадков;

- воздействие на антенну различных факторов окружающей внешней среды, приводящих к увеличению погрешности измерения (самопроизвольное изменение положения измерительной антенны вследствие воздействия на нее ветровой нагрузки, изменение характеристик антенны при расположении в непосредственной близости от отражающих поверхностей, наличие импульсных и других видов помех), должно быть снижено до такого уровня, когда вызываемая этими факторами дополнительная погрешность не будет превышать допустимой величины, установленной конкретной методикой измерений.

Измерительная площадка, на которой проводятся измерения, должна удовлетворять следующим условиям:

- площадки измерений должны иметь прямую видимость на антенну излучающего средства;

- вдоль линии распространения радиосигнала, на расстоянии, равном максимальному радиусу первой зоны Френеля

где

- длина волны излучения, r - расстояние между передающей и измерительной антеннами, не должно быть переизлучателей (металлических конструкций и сооружений, линий электропередачи и т.п.) и затеняющих местных предметов, отсутствие которых контролируется визуально;

- минимальное расстояние между антенной испытуемого передатчика D_a и антенной измерительной установки D_иа должно соответствовать дальней зоне этих антенн и определяется одним из следующих уравнений:

где D - максимальный размер раскрыва наибольшей из антенн, м², или

Для слабонаправленных антенн минимальное расстояние между ними должно удовлетворять условию

Измерительная антенна должна быть установлена в пространстве в соответствии с поляризацией измеряемого сигнала и ориентирована по максимуму принимаемого сигнала. Рекомендуется установить измерительную антенну в точку, через которую проходит луч, исходящий из фазового центра антенны контролируемого РЭС в направлении главного максимума ее диаграммы направленности, но на высоту не менее 3 м над уровнем подстилающей поверхности.

1.3 Калибровка измерительной цепи.

1.3.1 При выполнении измерений ПИ прямым методом требуется калибровка всех измерительных компонентов индивидуально (фильтров, кабелей и т.п.) или калибровка измерительной установки в целом на частотах, указанных в пункте 1.1.4. В случае наличия калибровочных значений затухания (усиления) для каждого измерительного компонента в отдельности калибровку в целом можно не выполнять, а выполнить расчет коэффициента передачи измерительного тракта k_0(i), однако калибровка в целом является более предпочтительной.

1.3.2 Определяют частоты контроля. Включают контролируемый передатчик на частоте контроля, производят обнаружение ПИ, перестраивая измерительный приемник в диапазоне частот контроля и фиксируют частоты ПИ.

1.3.3 Собирают схему, представленную на рисунке 1.1.

Наличие высокочастотного переключателя необязательно. Возможно поочередное подключение измерительной цепи (элемента измерительной цепи) и аттенюатора.

1.3.4 Устанавливают полосу пропускания измерительного приемника в соответствии с подразделом 1.1.3.

1 - измерительный генератор; 2 - высокочастотный

переключатель; 3 - измерительная цепь в целом или элемент

измерительной цепи (начиная от выхода контролируемого

передатчика); 4 - аттенюатор; 5 - измерительный приемник

Рисунок 1.1 - Структурная схема калибровки

измерительной цепи

1.3.5 Устанавливают переключатель 2 в положение "а" (рисунок 1.1) и настраивают измерительный генератор 1 и измерительный приемник 5 на одну из частот, зафиксированных при выполнении п. 1.3.2.

1.3.6 Устанавливают уровень мощности генератора таким, чтобы на индикаторе измерительного приемника наблюдался сигнал генератора с мощностью не менее чем на 10 дБ превышающей мощность шумов, и фиксируют показания индикатора.

1.3.7 Устанавливают переключатель 2 в положение "б", а затухание

измерительного аттенюатора 4 таким, чтобы показание индикатора измерительного приемника было равно показанию, отмеченному в п. 1.3.6. Определяют коэффициент передачи измерительной цепи 3 по формуле:

где

- затухание измерительного аттенюатора, дБ.

В случае, если калибровку выполняют поэлементно, то коэффициент передачи измерительного тракта 3 по формуле:

где

- затухание измерительного аттенюатора при калибровке j-го элемента, дБ;

N - общее количество элементов.

1.3.8 Повторяют действия по пунктам 1.3.5 - 1.3.7 на всех частотах, зафиксированных при выполнении п. 1.3.2.

1.3.9 При необходимости, в целях снижения помех, измерительную цепь можно экранировать в специальной камере.

1.4 Прямое измерение мощности (уровня) побочных излучений радиопередающего устройства

1.4.1 Структурная схема измерений представлена на рисунке 1.2.

Устройство связи представляет собой направленный ответвитель. В случае если измерения проводятся для многомодового режима колебаний передатчика, то после направленного ответвителя устанавливают СВЧ переключатель для подключения измерительного тракта к вторичным каналам направленного ответвителя.

При низкой мощности передатчика возможно исключение из схемы измерений устройства связи и эквивалентной (штатной) нагрузки передатчика.

Если динамический диапазон измерительного приемника (анализатора спектра) позволяет измерять ПИ без ослабления основного излучения передатчика, то фильтр в измерительную цепь можно не включать.

Для радиопередатчиков с симметричной нагрузкой в схеме рисунка 1.2 направленные ответвители встраивают в каждый фидер.

1 - контролируемый передатчик; 2 - генератор модулирующих

сигналов (используется при необходимости); 3 - устройство

связи; 4 - аттенюатор; 5 - фильтр; 6 - высокочастотный

переключатель; 7 - измерительный приемник; 8 - эквивалентное

нагрузочное сопротивление или штатная антенна передатчика;

9 - экранированная камера (используется при необходимости)

Рисунок 1.2 - Структурная схема измерений ПИ передатчиков

1.4.2 Выполняют калибровку измерительной цепи в соответствии с п. 1.3.

1.4.3 Устанавливают полосу пропускания измерительного приемника в соответствии с подразделом 1.1.3.

1.4.4 Устанавливают переключатель 6 в положение

и измеряют мощность P_и0 (напряжение U_и0) на выходе передатчика.

1.4.5 Устанавливают переключатель 6 в положение "б" и, перестраивая измерительный приемник в диапазоне частот контроля, измеряют мощность P_иi - (напряжение U_иi) i-го ПИ.

1.4.6 Рассчитывают относительный уровень ПИ в фидерном тракте передатчика:

или

1.4.7 Повторяют действия по п. п. 1.4.3 и 1.4.6 при настройке передатчика на каждую частоту контроля ПИ.

1.4.8 Испытуемый передатчик удовлетворяет норме, если выполняется хотя бы одно из условий:

на каждой из обнаруженных частот ПИ, где норма ослабления A_пи или абсолютное значение Р_i берутся из таблицы 3 Норм 18-13.

1.5 Измерение мощности (уровня) побочных излучений радиопередающего устройства методом замещения

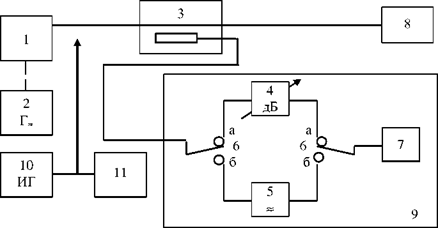

1.5.1 Структурная схема измерений представлена на рисунке 1.3.

Отличием указанной схемы измерений является наличие измерительного генератора, который замещает контролируемый передатчик. При использовании данного метода измерения калибровку можно не выполнять.

1 - контролируемый передатчик; 2 - генератор модулирующих

сигналов (используется при необходимости); 3 - устройство

связи; 4 - аттенюатор; 5 - фильтр; 6 - высокочастотный

переключатель; 7 - измерительный приемник; 8 - эквивалентное

нагрузочное сопротивление или штатная антенна

передатчика; 9 - экранированная камера (используется

при необходимости) 10 - измерительный генератор;

11 - ваттметр (вольтметр)

Рисунок 1.3 - Структурная схема измерений ПИ

передатчиков методом замещения

1.5.2 Подключают контролируемый передатчик к измерительной цепи.

1.5.3 Устанавливают полосу пропускания измерительного приемника в соответствии с подразделом 1.1.3.

1.5.4 Подключают контролируемый передатчик к измерительной цепи. Устанавливают переключатель 6 в положение

и фиксируют значение мощности (напряжения), получившееся на измерительном приемнике.

Подключают к измерительной цепи вместо контролируемого передатчика измерительный генератор 10 и путем регулировки мощности (напряжения) на его выходе добиваются таких же показаний на измерительном приемнике. Установленное на генераторе значение мощности P_и0 (напряжение U_и0) фиксируют в качестве измеренного. Для повышения точности измерений мощности P_и0 (напряжение U_и0) можно выполнять с помощью ваттметра (вольтметра) 11, подключенного непосредственно ко входу измерительного генератора 10.

1.5.5 Устанавливают переключатель 6 в положение "б" и, перестраивая измерительный приемник в диапазоне частот контроля, измеряют мощность P_иi (напряжение U_иi) i-го ПИ аналогично п. 1.5.3.

1.5.6 Рассчитывают относительный уровень ПИ в фидерном тракте передатчика:

1.5.7 Повторяют действия по п. п. 1.4.3 и 1.4.6 при настройке передатчика на каждую частоту контроля ПИ.

1.5.8 Проверяют соответствие уровня побочных излучений аналогично п. 1.4.8.

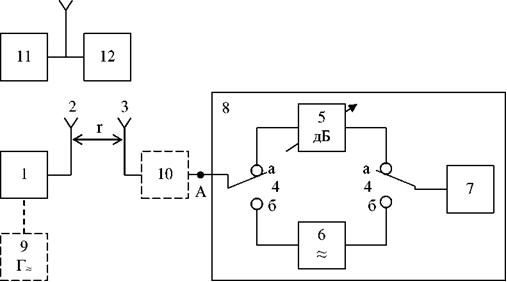

1.6 Дистанционное прямое измерение уровней побочных излучений

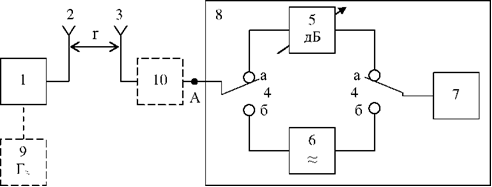

1.6.1 Собрать измерительную установку в соответствии со структурной схемой рисунок 1.4.

1 - контролируемый передатчик; 2 - антенна испытуемого

РЭС; 3 - измерительная антенна; 4 - высокочастотный

переключатель; 5 - аттенюатор; 6 - фильтр; 7 - измерительный

приемник; 8 - экранированная камера; при необходимости

используются: 9 - генератор модулирующих сигналов

(используется при необходимости); 10 - малошумящий

усилитель (используется при необходимости)

Рисунок 1.4 - Структурная схема дистанционных

прямых измерений ПИ радиопередающих устройств

1.6.2 Определяют на одной из рабочих частот максимум диаграммы направленности антенны испытуемого передатчика. Для этого измерительную антенну поворачивают в плоскости поляризации в соответствии с поляризацией радиосигнала и помещают в центре измерительной площадки на высоте более 3 м, для исключения влияния подстилающей поверхности (при измерениях на крышах зданий или башнях, высота которых более 3 м и нет влияния подстилающей поверхности, высота антенны над измерительной площадкой может быть 1 - 2 м). В этих пределах отыскивается высота, при которой мощность сигнала, измеряемая анализатором, принимает наибольшее значение. На этой высоте, плавно поворачивая измерительную антенну в горизонтальной плоскости, вновь последовательно добиваются максимальных показаний анализатора. Процедуры отыскания максимума в вертикальной и горизонтальной плоскостях повторяют до тех пор, пока не отыщется положение, отклонение от которого в любой плоскости приводит только к уменьшению показаний мощности сигнала, измеряемой анализатором.

1.6.3 Выполняют калибровку измерительной цепи (подраздел 1.3).

1.6.4 Включают передатчик на одной из рабочих частот, выбранных для контроля.

1.6.5 Устанавливают полосу пропускания измерительного приемника в соответствии с подразделом 1.1.3.

1.6.6 Перестраивая измерительный приемник в диапазоне частот контроля, фиксируют частоты ПИ.

1.6.7 Устанавливают вертикальную поляризацию измерительной антенны.

1.6.8 Измеряют мощность

Вт, (напряжение

В) на входе измерительного приемника и фиксируют результаты измерения.

Примечание:

Верхний индекс "в" у обозначений мощности (напряжения) указывает, что измерения произведены при вертикальной поляризации измерительной антенны, а индекс "г" - горизонтальной поляризации.

1.6.9 Устанавливают горизонтальную поляризацию измерительной антенны.

1.6.10 Измеряют мощность

Вт, (напряжение

В) на входе измерительного приемника.

1.6.11 Повторяют действия по п. п. 1.6.7 - 1.6.10 для каждой из зафиксированных по пункту 1.6.6 частот ПИ.

1.6.12 Перемещают измерительную антенну в следующую j-ую точку наблюдения на расстояние

и повторяют действия по п. п. 1.6.7 - 1.6.11. Таких точек измерений должно быть не менее 5 для исключения глубоких замираний.

1.1.13 Рассчитывают измеренные значения мощности (напряжения) на входе измерительного приемника по следующим формулам

где N - число измерений;

1.6.14 Рассчитывают значение относительного уровня ПИ Р_отнi, дБ, для каждой i-ой частоты, на которой производились измерения, по одной из формул

или

1.6.15 Для сравнения результатов измерения ПИ в поле электомагнитных волн с Нормами 18-13 (таблица 3) измеренные относительные уровни ПИ корректируются на величину

где G₀, G_i - коэффициент усиления антенны на частоте измерений ПИ, определяемый по результатам измерений либо по документации изготовителя антенны радиопередающего устройства.

1.6.16 Испытуемый передатчик удовлетворяет норме N на относительное значение уровня ПИ, дБ, или норме N_a на абсолютное значение уровня ПИ, Вт (В), мкВ/м, если выполняется хотя бы одно из условий

на каждой из обнаруженных частот ПИ.

1.7 Дистанционное измерение уровней побочных излучений методом замещения

1.7.1 Собрать измерительную установку в соответствии со структурной схемой рисунка 1.5. При этом калиброванный генератор располагают в непосредственной близости от испытуемого РЭС таким образом, чтобы сигнал от РЭС и от антенны генератора проходил примерно такой же путь до измерительной антенны.

1 - контролируемый передатчик; 2 - антенна испытуемого

РЭС; 3 - измерительная антенна; 4 - высокочастотный

переключатель; 5 - аттенюатор; 6 - фильтр; 7 - измерительный

приемник; 8 - экранированная камера; при необходимости

используются: 9 - генератор модулирующих сигналов

(используется при необходимости); 10 - малошумящий

усилитель (используется при необходимости); 11 -

калиброванный генератор; 12 - ваттметр (вольтметр)

Рисунок 1.5 - Структурная схема дистанционных

измерений ПИ радиопередающих устройств методом сравнения

1.7.2 Определяют на одной из рабочих частот максимум диаграммы направленности антенны испытуемого передатчика либо вращением антенны, либо перемещением измерительной установки вокруг контролируемого передатчика.

1.7.3 Включают передатчик на одной из рабочих частот, выбранных для контроля.

1.7.4 Устанавливают полосу пропускания измерительного приемника в соответствии с подразделом 1.1.3.

1.7.5 Перестраивая измерительный приемник в диапазоне частот контроля, фиксируют частоты ПИ.

1.7.6 Устанавливают вертикальную поляризацию измерительной антенны.

1.7.7 Измеряют мощность

Вт, (напряжение

В) на входе измерительного приемника и заносят результаты измерения в протокол.

Примечание:

Измерение мощности проводят методом сравнения мощности РЭС с мощностью, излучаемой калиброванным генератором, последовательно получая на экране измерительного приемника спектрограммы обоих сигналов. При этом с помощью измерительного приемника измеряют отношение мощностей сигналов калиброванного генератора и РЭС

Мощность

Вт, (напряжение

В) сигнала РЭС вычисляют как

или

В процессе наблюдения спектра следует визуально анализировать наличие помех в процессе измерений, степень изменчивости спектра контролируемого излучения. Когда изображение спектра перестанет изменяться, следует зафиксировать спектрограмму.

Примечания:

1. Измеряемое отношение мощностей не должно превышать динамического диапазона измерительного приемника.

2. Если обнаружено, что в процессе проведения измерения характер анализируемого излучения существенно изменился, или огибающая спектра сигнала и мгновенной частоты показали наличие кратковременных помех, повлиявших на результат измерения, то измерение следует повторить.

1.7.8 Устанавливают горизонтальную поляризацию измерительной антенны.

1.7.9 Измеряют мощность

Вт, (напряжение

В) на входе измерительного приемника.

1.7.10 Повторяют действия по п. п. 1.7.6 - 1.7.9 для каждой из зафиксированных по п. 1.7.5 частот ПИ.

1.7.11 Перемещают измерительную антенну в следующую j-ую точку наблюдения на расстояние

и повторяют действия по п. п. 1.7.6 - 1.7.10. Таких точек измерений должно быть не менее 5 для исключения глубоких замираний.

1.7.12 Рассчитывают измеренные значения мощности (напряжения) на входе измерительного приемника по следующим формулам

где N - число измерений;

1.7.13 Рассчитайте значение относительного уровня ПИ для каждой из частот, на которых производились измерения, по одной из формул

или

1.7.14 Для сравнения результатов измерения ПИ в поле электомагнитных волн с нормами (таблица 3) измеренные относительные уровни ПИ корректируются на величину

Испытуемый передатчик удовлетворяет норме N на относительное значение уровня ПИ, дБ, или норме N_a на абсолютное значение уровня ПИ, Вт (В), мкВ/м, если выполняется хотя бы одно из условий

на каждой из обнаруженных частот ПИ.

Приложение А

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РАБОТЫ РАДИОПЕРЕДАТЧИКОВ

ПРИ ИЗМЕРЕНИИ ПОБОЧНЫХ ИЗЛУЧЕНИЙ

А.1 Общие положения

А.1.1 Испытуемый радиопередатчик должен работать в режиме излучения максимальной мощности несущей без модуляции.

А.1.2 Если режим максимальной мощности несущей без модуляции невозможен, то измерения ПИ перечисленных в таблице А.1 типов передачи производятся с использованием основного эксплуатационного класса излучения при максимальном значении мощности передатчика.

А.1.3 Измерения проводят при максимальной скорости передачи для нормальных условий эксплуатации. Во всех случаях, где это возможно, измерения проводят без использования модуляции для того, чтобы выявить специфические виды ПИ. Затем для классов излучения, где это предусмотрено, включают модулирующие частоты, стандартные (максимальные) для данного класса излучения и испытуемой системы, и измерения повторяют в режиме модуляции. При измерениях уровня ПИ должно выполняться условие B_i >= В_и. Таким образом, выявляются все виды ПИ и уточняются их уровни. Для обеспечения однозначности результатов измерений в таблице А.1 даны рекомендуемые режимы модуляции. Кроме того, для систем с цифровой модуляцией в таблице А.2 приведены виды стандартных испытательных сигналов, предусмотренных Рекомендациями МСЭ-R и МСЭ-Т О.153 для целей измерения полезных и нежелательных сигналов.

А.1.4 При использовании в радиопередатчике формообразующих фильтров, измерения ПИ, там где это возможно, выполняют при выключенном фильтре.

Таблица А.1

Тип передачи и ее характеристика	Обозначение класса излучения	Режим работы радиопередатчика при контроле
Амплитудная модуляция (манипуляция)
Одна боковая полоса: - несущая подавлена - несущая ослаблена - две независимые боковые полосы	J3E R3E B8E	1. Излучение несущей без модуляции. 2. Излучение одной боковой полосы с модулирующей частотой 3000 Гц
Факсимиле: - одна боковая полоса с ослабленной несущей	R3C	Излучение одной боковой полосы в режиме передачи изображения (черного - при негативной модуляции, белого - при позитивной модуляции) при максимальной P_пик
Многоканальная тональная телеграфия: - одна боковая полоса с ослабленной несущей	R7B	Излучение одной боковой полосы, модулированной в одном из каналов одновременно двумя тонами, при уровне каждого тона, равном 50% значения мощности P_пик. Рекомендуемые модулирующие частоты 400 Гц и 700 Гц
Телевидение (только изображение), частично подавлена боковая полоса	C3F	Излучение несущей при уровне мощности, соответствующем уровню черного поля
Случаи, не предусмотренные выше, например, комбинированная передача телефонии и телеграфии; две независимые боковые полосы	A9W, B9W	Излучение двух боковых полос, каждая из которых модулирована одним тоном с уровнем, равным 50% значения, соответствующего P_пик. Рекомендуется использовать модулирующие частоты 400 и 700 Гц
Частотная модуляция (манипуляция)
Телеграфирование одноканальное (включая цифровую передачу)	F1B, F1D	Излучение с максимальной мощностью и максимально возможной скоростью манипуляции не менее 1024 бит/с
Двойное частотное телеграфирование	F7B	Излучение одной из четырех частот манипуляции
Телеграфирование многоканальное (включая цифровую передачу)	F7D, F7W и подобные	Излучение с максимальной мощностью и максимально возможной скоростью манипуляции не менее 2048 бит/с
Коммерческая телефония, радиовещание, звуковое сопровождение телевидения	F3E	1. Излучение несущей без модуляции. 2. Излучение с максимальной мощностью и модулирующей частотой 3000 Гц
Широкополосный сигнал с частотной манипуляцией поднесущих	F9D, F9W	Излучение всех поднесущих с одинаковым уровнем
Фазовая модуляция (манипуляция)
Непрерывная фазоманипулированная несущая	G1B G1D G7D G7W	1. Излучение несущей при максимальной мощности (без модуляции). Примечание - учитывается применяемый характер уплотнения каналов для систем многоканальной передачи). 2. Излучение с максимальной мощностью и максимально возможной скоростью манипуляции не менее 1024 бит/с
Широкополосный сигнал с относительной фазовой манипуляцией поднесущих	G9W	Излучение всех поднесущих с одинаковым уровнем при максимальной P_пик (без модуляции)
Импульсная модуляция (манипуляция)
Импульсная несущая без модуляции (серия импульсов и импульсно-кодовая модуляция)	PON	Излучение последовательности импульсов при максимальной пиковой мощности огибающей (без модуляции)
Телеграфирование посредством амплитудной модуляции импульсной несущей без модуляции звуковой частотой	K1B	То же
Телеграфирование посредством амплитудной манипуляции одной или нескольких модулирующих звуковых частот или посредством амплитудной манипуляции модулированной импульсной несущей:
- модуляция импульсов по амплитуде	K2B	То же
- модуляция импульсов по ширине	L2B	То же
- модуляция импульсов по фазе	M2B	То же
Телефония:
- модуляция импульсов по амплитуде	K3E	То же
- модуляция импульсов по ширине (или длительности)	L3E	То же
- модуляция импульсов по фазе (или по положению)	M3E	То же
- кодово-импульсная модуляция (после амплитудно-импульсной модуляции и отбора импульсных посылок)	G3E	То же
Случаи, не предусмотренные выше, в которых несущая модулируется импульсами	X3E	То же

Таблица А.2

Тип сигнала	Краткая характеристика	Особенности использования	Исходный документ
D-M0	Серия 0-битовых сигналов <Б1>	Неопределенные серии 0/1 битовых сигналов не соответствуют эксплуатационной ШПИ	Пункт 7.3 стандарта ETSI 300-113
D-M1	Серия 1-битовых сигналов		Пункт 7.3 стандарта ETSI 300-113
D-M2	Псевдослучайная последовательность по крайней мере 511 битов	Служит приемлемой аппроксимацией типичной полосы частот излучения	Рекомендация МСЭ-Т О.153
D-M4	Состоит из корректно кодированных сигналов, сообщений, передаваемых последовательно без промежутков между ними	Применяется при измерениях побочных излучений	Пункты 7.3 и 8.6.2 стандарта ETSI 300-113
A-M3	Низкочастотный сигнал, модулируемый звуковой частотой в 1 кГц с девиацией 12% от величины разноса каналов	Применяется обычно как вид нежелательного сигнала соседнему каналу	Пункты 7.3 и 8.6.2 стандарта ETSI 300-113

--------------------------------

<Б1> Неопределенные серии 0-битовых и 1-битовых посылок.

Приложение N 3

к решению ГКРЧ

от 1 июля 2016 г. N 16-37-02

1. ОБЩИЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ

ПО МЕТОДАМ ИЗМЕРЕНИЙ И КОНТРОЛЯ ШИРИНЫ ПОЛОСЫ РАДИОЧАСТОТ

И ВНЕПОЛОСНЫХ ИЗЛУЧЕНИЙ РАДИОПЕРЕДАТЧИКОВ

ГРАЖДАНСКОГО ПРИМЕНЕНИЯ

1.1 Общие требования к измерениям и контролю

1.1.1 Контроль ширины полосы радиочастот и внеполосных излучений осуществляется по результатам измерений уровня и частоты составляющих спектра сигнала при непосредственном подключении к высокочастотному тракту радиопередатчика или дистанционно - без непосредственного подключения к нему (т.н. режим измерений при связи между контролируемым передатчиком и измерительным приемником по полю).

Полоса радиочастот и внеполосных излучений радиопередатчика должна удовлетворять требованиям, приведенным в Нормах 19-13, с учетом погрешности, приписанной используемой методике измерений.

1.1.2 При измерении контрольной ширины полосы радиочастот (КШП) и внеполосных излучений с подключением к высокочастотному тракту должна быть обеспечена возможность управления режимами работы передатчика для установления рекомендуемого режима работы. Если измерение производится дистанционно, то управление режимами работы передатчика не обязательно, но рекомендуется.

1.1.3 Контроль ширины полосы радиочастот и внеполосных излучений осуществляется путем измерения контрольной ширины полосы частот и ширины полосы частот по уровням -40, -50 и -60 дБ относительно нулевого уровня.

1.1.4 При контроле радиопередатчиков с перекрытием диапазона частот более 2 - измерения производят на трех частотах диапазона (в начале, середине и в конце диапазона).

При коэффициенте перекрытия менее 2 - измерения производят на одной частоте, близкой к середине диапазона.

При невозможности управления режимами передатчика (см. п. 1.1.1), измерение производят на рабочей частоте радиопередатчика.

1.1.6 Для радиопередатчиков, в которых используются классы излучений R3EGN, R3EJN, J3EJN, H3EJN, R7BCF, J7BCF, допускается производить контроль выполнения настоящих Норм только для класса излучения J3EJN.

Для радиопередатчиков, использующих классы излучений B8EJN, B8EGN и B9WWX, контроль производится только для класса излучения B8EJN.

1.1.7 Если нормативно-технической документацией (НТД) на какое-либо радиосредство распространяется стандарт, предусматривающий определение ширины полосы внеполосного излучения, отличающейся по измеряемому уровню внеполосного излучения от уровня -30 дБ, производится пересчет ширины полосы к уровню B_к (B_-30) с использованием таблицы 1.

Таблица 1

Уровень, предусмотренный НТД	-24 дБ	-26 дБ	-28 дБ	-35 дБ	-40 дБ
Коэффициент пересчета к B_к	B_к = 1,25 B_-24 B_-24 = 0,8 B_к	B_к = 1,15 B_-26 B_-26 = 0,87 B_к	B_к = 1,075 B_-28 B_-28 = 0,93 B_к	B_к = 0,86 B_-35 B_-35 = 1,17 B_к	B_к = 0,73 B_-40 B_-40 = 1,37 B_к

Примечание:

Пересчет произведен, исходя из средней величины наклона огибающей внеполосного спектра 12 дБ на октаву.

По формулам взаимозависимости величин B_н и B_к для рассматриваемого (заявляемого) класса излучения может быть произведено определение необходимой ширины полосы излучения (НШПИ) и проверка соответствия заявленной НШПИ, предусматриваемой Нормами 19-13.

Пример: Для класса излучения G1B в заявке указана ширина полосы внеполосного излучения 23 кГц на уровне -28 дБ, то есть B_-28 = 23 кГц.

В соответствии с таблицей 1 B_к = 1,07 B_-28, то есть B_к = 23 кГц x 1,07 = 24,6 кГц.

Поскольку по нормам для G1B (таблица 3) соотношение B_к = 1,4 B_н, в общем случае для данной заявки необходимая ширина полосы излучения B_н = 24,6 / 1,4 = 17,6 кГц.

1.2 Условия измерений

1.2.2 При обеспечении возможности управления режимами передатчика (см. п. 1.1.1), измерение КШП и внеполосных излучений проводят при номинальном значении мощности излучения, предусмотренном условиями применения радиопередатчика, приведенным в разрешении на использование радиочастот или радиочастотных каналов. При измерениях должны быть предприняты меры, чтобы испытываемые радиопередающие устройства не создавали недопустимых помех.

1.2.3 Испытуемый радиопередатчик должен работать в режиме модуляции излучаемого сигнала испытательными сигналами, приведенными в подразделе 1.3.

1.2.4 В ходе измерений необходимо исключить влияние электромагнитных излучений и колебаний посторонних источников на результаты измерений и контроля. Требования к допустимым уровням помеховых излучений должны быть определены в соответствующих методиках измерений, уточняющих настоящие методы измерений.

1.2.5 При измерении КШП и внеполосных излучений уровень шумов должен быть меньше заданного (исходного) уровня на величину, равную (X + 10) дБ, где X - уровень сигнала относительного заданного (исходного) уровня, на котором измеряется ширина полосы частот.

1.2.6 Дополнительные условия при дистанционном измерении КШП и внеполосных излучений.

Условия окружающей внешней среды:

- отсутствие осадков;

Измерительная площадка, на которой проводятся измерения, должна удовлетворять следующим условиям:

- площадки измерений должны иметь прямую видимость на антенну излучающего средства;

- вдоль линии распространения радиосигнала, на расстоянии равном максимальному радиусу первой зоны Френеля

где

- минимальное расстояние между антенной испытуемого передатчика D_а и антенной измерительной установки D_иа должно соответствовать дальней зоне этих антенн и определяется одним из следующих уравнений:

где D - максимальный размер раскрыва наибольшей из антенн, м², или

Для слабонаправленных антенн минимальное расстояние между ними должно удовлетворять условию

1.2.7 Для классов излучения, не имеющих в данных нормах специфических правил измерения ширины контрольной полосы и внеполосных излучений, применяются общие правила, предусмотренные в Рекомендациях МСЭ-Р.

1.3 Испытательные сигналы для проведения измерений и контроля радиопередатчиков

1.3.1 При контроле радиопередатчиков, работающих классами излучения A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, F1BCN, G1BCN, FID, FIE, F2B, F7E, AIBBN, F7B, F8B, GIB, GIE, GIF, GIW, G2B, G2D, G7D, G7E, G7F, G7W, измерения производятся при модуляции радиопередатчика испытательным сигналом типа "прямоугольные телеграфные точки".

При контроле радиопередатчиков, работающих классами излучения A1AAN, AIBBN, A2AAN, H2BBN, J2BBN, F1BCN, G1BCN, G1D, G2B, GIE, GIF, GIW, G2D, G7D, G7E, G7F, G7W, измерения производятся при максимальной скорости манипуляции, оговоренной в ТУ на испытуемый радиопередатчик.

При контроле радиопередатчиков морской подвижной службы, работающих классом излучения G1BCN в режиме узкополосной относительной фазовой телеграфии (УОФТ), измерения производятся при скорости телеграфирования B = 0,88 B_макс, где B_макс - максимальная скорость телеграфирования в радиоканале.

При контроле радиопередатчиков, работающих классом излучения F1BCN, FID, FIE, F2B, измерения производятся при максимальных штатных значениях девиации частоты на максимальной скорости манипуляции и при наиболее часто применяемых сочетаниях девиации и скорости манипуляции.

1.3.2 При контроле радиопередатчиков, работающих классами излучения F7BDX, F7D, F7E, F8B, испытательный сигнал формируется путем манипуляции обоих каналов радиопередатчика "телеграфными точками", скорость и синхронизация которых выбраны таким образом, чтобы мгновенная частота (фаза) радиопередатчика последовательно принимала все четыре значения в течение равных промежутков времени (рисунок 1).

При контроле радиопередатчиков, работающих классом излучения F7BDX, измерения производятся при максимальном разносе частот и максимальной скорости манипуляции (по одному из каналов).

Примечание.

Если при измерениях с использованием указанных манипулирующих сигналов радиопередатчик удовлетворяет Нормам 19-13 (раздел 4) в части синхронного режима работы каналов, следует считать, что радиопередатчик будет удовлетворять требованиям и в части асинхронного режима работы каналов.

f₁ - частота, соответствующая "отжатию" в первом и втором

каналах; f₂ - частота, соответствующая "нажатию" в первом

и "отжатию" во втором каналах; f₃ - частота, соответствующая

"отжатию" в первом и "нажатию" во втором каналах;

f₄ - частота, соответствующая "нажатию" в первом

и втором каналах; U - манипулирующее напряжение

Рисунок 1 - Формирование испытательного сигнала

для радиопередатчиков, работающих классом излучения F7BDX

1.3.3 При контроле радиопередатчиков, работающих классом излучения F1C-- или F3C--, испытательный сигнал представляет собой синусоидальный сигнал с частотой 1,9 кГц, модулированный по амплитуде с коэффициентом модуляции, равным 90%, частотой 1,1 кГц. Измерения ширины полосы частот производятся при девиации частоты на выходе радиопередатчика, равной 1500 Гц.

1.3.4 При контроле радиопередатчиков, работающих классом излучения A3C-- или R3C--, испытательный сигнал представляет собой синусоидальный сигнал с частотой 1,9 кГц, модулированный по частоте синусоидальным сигналом с частотой 550 Гц и девиацией 400 Гц (имитация передачи черно-белых штриховых изображений). Коэффициент глубины модуляции на выходе радиопередатчика устанавливается равным 90%.

1.3.5 При контроле радиопередатчиков, работающих классом излучения F3EGN, испытательный сигнал представляет собой синусоидальный сигнал с частотой, равной максимальной модулирующей частоте с коэффициентом нелинейных искажений, не превышающим 1%. Измерения производятся при максимальной девиации частоты. Девиация устанавливается с точностью не хуже 5%.

Примечание.

Нормы на контрольную ширину полосы частот излучений вещательных радиопередатчиков с широкополосным линейным трактом модуляции выполняются, если не превышается установленное техническими условиями максимальное значение девиации частоты при соблюдении норм на нелинейные искажения, шумы и фон радиопередатчиков.

1.3.6 При контроле радиопередатчиков, работающих классами излучений A3EJN, A3EGN, H3EJN, J3EJN, R3EJN, R3EGN, R7BCF, J7BCF, F3EJN, B8EJN, B9WWX, измерения производятся на шумовых испытательных сигналах, сформированных с помощью фильтров.

При контроле радиопередатчиков, работающих классом излучения A3EGN или R3EGN, используется фильтр, формирующий вещательный сигнал (п. А.1.2).

При контроле радиопередатчиков, работающих классами излучений R7BCF, J7BCF, B9WWX, а также радиопередатчиков подвижной службы, работающих классами излучений A3EJN, R3EJN, H3EJN, J3EJN, F3EJN, в качестве формирующего фильтра применяется любой фильтр, имеющий полосу пропускания телефонного канала, используемого в данной службе.

Во всех остальных случаях в качестве формирующего фильтра используется фильтр, формирующий речевой сигнал (п. А.1.1). Для передатчиков, работающих классами излучений B8EJN, B9WWX, шумовой испытательный сигнал подается через формирующие фильтры в каждый из каналов.

1.3.7 При контроле радиопередатчиков, работающих классом излучения F8EJF, в качестве испытательного сигнала используется шумовой сигнал от передатчика измерителя переходных помех.

1.3.8 При контроле радиопередатчиков, работающих классом излучения D7W, в качестве испытательного сигнала используется сигнал от генератора псевдослучайной последовательности импульсов.

1.3.9 При контроле радиопередатчиков, работающих классами излучений F3F, F8WWN, в качестве испытательного сигнала используется сигнал от генератора испытательных телевизионных сигналов.

1.3.10 При контроле радиопередатчиков, работающих классами излучений M7E, PONAN или K1B--, Q1B--, измерения производятся в режиме модуляции радиопередатчика некодированными импульсами, длительность которых должна быть наименьшей из предусмотренных в ТУ на испытуемый радиопередатчик. В случае невозможности работы радиопередатчика в режиме только коротких импульсов допускается производить измерения в рабочем или испытательном режиме модуляции.

1.3.11 При контроле радиопередатчиков, работающих с COFDM модуляцией в классе X7EWX в стандарте T-DAB измерения проводятся при использовании испытательного COFDM сигнала, сформированного в соответствии со стандартом ETSI ETS 300 401 и имеющего параметры: количество несущих 1536, модуляция QPSK, относительная скорость кода 8/32, длительность защитного интервала 246 мкс, разнос несущих 1 кГц, скорость цифрового потока 2,048 Мбит/с, вид первичного сигнала: псевдослучайная последовательность с параметрами порождающего полинома 1 + Х¹⁷ + Х²⁰.

1.3.12 При контроле радиопередатчиков, работающих с COFDM модуляцией в классе X7FWX в стандарте DVB-T (DVB-T2) или X7WWX при цифровой передаче данных, измерения проводятся с использованием испытательного OFDM сигнала, сформированного в соответствии со стандартом ETSI EN 300 744 и имеющего параметры: количество несущих 1705, QAM-64, относительная скорость кода 1/2, относительная величина защитного интервала 1/4, полезная скорость потока данных 14,93 Мбит/с, вид первичного сигнала: псевдослучайная последовательность с параметрами порождающего полинома 1 + Х¹⁸ + Х²³, структура синхробайта 47_НЕХ, длина суперкадра 3024x188 байт, в начале каждого суперкадра генератор псевдослучайных последовательностей должен устанавливаться в состояние "все единицы". При контроле радиопередатчиков, работающих с COFDM модуляцией в стандарте DRM, должны использоваться параметры стандартного испытательного COFDM сигнала.

1.4 Установка уровней испытательных сигналов

1.4.1 Уровни испытательных сигналов при контроле радиопередатчиков, работающих классами излучений A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, F1BCN, G1BCN, FID, FIE, F2B, F7E, AIBBN, F7B, F8B, GIB, GIE, GIF, GIW, G2B, G2D, G7D, G7E, G7F, G7W, задаются уровнем немодулированной (неманипулированной) несущей, а для излучения класса R3C - уровнем поднесущей.

1.4.2 Уровни шумовых испытательных сигналов при контроле радиопередатчиков, работающих классами излучений A3EJN, A3EGN, R3EJN, R3EGN, B8EJN, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, F3EJN, устанавливаются следующим образом.

На вход радиопередатчика от низкочастотного генератора подается синусоидальный сигнал с частотой 600 Гц при использовании фильтра, формирующего речевой сигнал, 1000 Гц при использовании фильтра, имеющего полосу пропускания телефонного канала, или 300 Гц при использовании фильтра, формирующего вещательный сигнал (Приложение А).

Уровень входного синусоидального сигнала устанавливается таким образом, чтобы обеспечивалась 100% модуляция радиопередатчика, работающего классом излучения A3EJN или A3EGN, номинальная пиковая мощность радиопередатчиков, работающих классами излучений R3EGN, R3EJN, B8EJN, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, или номинальная девиация частоты радиопередатчика, работающего классом излучения F3EJN.

Замечается среднеквадратическое напряжение этого сигнала U_sin. Затем на вход радиопередатчиков, работающих классами излучений A3EJN, A3EGN, R3EGN, R3EJN, H3EJN, J3EJN, R7BCF, J7BCF, B8EJN, B9WWX, через тот же формирующий фильтр подается шумовой сигнал, уровень которого устанавливается таким образом, чтобы эффективное напряжение шума, измеряемое тем же вольтметром, было равно

Если невозможно обеспечить коэффициент модуляции, равный 100% (при излучении класса A3EJN или A3EGN), допускается устанавливать среднеквадратическое значение напряжения шумового сигнала по соотношению Uш = 2K_sU'_sin, где U'_sin - эффективное значение уровня сигнала, обеспечивающее коэффициент модуляции, равный 50%.

Значение коэффициента K_s для различных случаев указано в таблице 2.

Таблица 2

Класс излучения	Дополнительная характеристика	K_s
A3EGN, A3EJN	Радиовещание и телефония Радиопередатчики воздушных судов воздушной подвижной службы	0,35 0,47
H3EJN, R3EJN, R3EGN, J3EJN, J7BGF, F3EJN, R7BCF	Радиовещание и телефония, включая радиопередатчики подвижной службы, многоканальная тональная телеграфия	0,47
B8EJN	Телефония 2-го канала Телефония 4-го канала	0,33 0,23

Необходимый уровень шумового сигнала при измерениях классов излучений R3EJN, R3EGN, J3EJN, B8EJN, J7BCF может устанавливаться с помощью выходной мощности радиопередатчика таким образом, чтобы при подаче шумового сигнала средняя выходная мощность радиопередатчика составляла 0,25 от его номинальной пиковой мощности.

При контроле радиопередатчиков, которые работают только с определенными типами электроакустических преобразователей (микрофон, ларингофон и т.д.) и имеют ограничители динамического диапазона входного сигнала, уровень шумового сигнала на входе радиопередатчика устанавливается равным U_ш = K_sU_{sin ном}, где U_{sin ном} - среднеквадратическое значение номинального напряжения, создаваемого электроакустическим преобразователем, указанное в ТУ на этот преобразователь, K_s - коэффициент из таблицы 2.

При контроле радиопередатчиков, у которых нормируется среднеквадратическое значение входного напряжения модулятора, среднеквадратическое напряжение шумового сигнала должно устанавливаться равным этому значению.

1.4.3 При контроле радиопередатчиков, работающих классом излучения F8EJF, уровень шумового испытательного сигнала, подаваемого на вход оконечного оборудования телефонного ствола, рассчитывается по формуле Р_ш.исп. = Р_к.вх. + Р_загр., где Р_к.вх. - номинальный уровень одного канала ТЧ на входе оконечного оборудования телефонного ствола РРЛ; Р_загр. - средний уровень многоканального сообщения, определяемый разделом 1.1 таблицы 4.1 Норм 19-13.

1.4.4 При контроле радиопередатчиков, работающих классом излучения F8WWN, уровень испытательного сигнала (размах сигнала яркости, подаваемого на вход оконечного оборудования телевизионного ствола РРЛ) должен быть равен 1 В.

1.4.5 При контроле радиопередатчиков, работающих классами излучения D7D, D7W, параметры испытательного сигнала устанавливаются в соответствии с ГОСТ 26886-86.

1.5 Измерения контрольной ширины полосы частот и внеполосных излучений

1.5.1 Измерения контрольной ширины полосы частот и внеполосных излучений радиопередатчиков при непосредственном подключении к высокочастотному тракту производятся по структурной схеме, представленной на рисунке 2а (в обобщенном виде), а при дистанционном измерении - по структурной схеме, представленной на рисунке 2б (в обобщенном виде).

При измерениях используется та часть схемы, которая соответствует методу измерений данного класса излучения, указанной в данном разделе.

При необходимости измерительная аппаратура помещается в экранированную камеру.

Примечание:

При контроле РЭС, подпадающего под действие международного или национального стандарта с уровнями измерения, отличными от установленных для бланка формы N 1 "ТТД РЭС", должен производиться пересчет к контрольной ширине полосы частот на уровнях - 30 дБ или - 40 (60) дБ соответственно (см. таблицу 1).

Для радиопередатчиков, использующих классы излучений F9B, F9E, F9D, контроль производится в каждом канале, отличающемся по типу передаваемой информации по методу, который применим к типу передаваемой информации.

1.5.2 Структурная схема измерений ширины полосы радиочастот и внеполосных излучений радиопередатчиков приведена на рисунке 2.

1.5.3 Для измерения контрольной ширины полосы частот и внеполосных излучений рекомендуется использовать цифровые анализаторы спектра или измерительные приемники, построенные на основе быстрого преобразования Фурье.

Для расширения динамического диапазона анализатора спектра и снижения собственных шумов, особенно при дистанционных измерениях, рекомендуется использовать внутренние или внешние малошумящие усилители (МШУ).

1.5.4 Параметры анализатора спектра устанавливаются исходя из следующих критериев.

Полоса пропускания узкополосного тракта анализатора спектра на уровне минус 3 дБ

при использовании периодических испытательных сигналов выбирается в 3 раза меньше частоты манипуляции, а для импульсных классов излучений - близкой к

При контроле импульсных классов излучений форма частотной характеристики узкополосного тракта анализатора спектра должна быть близкой к колоколообразной.

а)

б)

1 - радиопередатчик; 2 - генератор шума; 3а, 3б - звуковые

генераторы; 4 - имитатор телеграфных сигналов;

5 - формирующий фильтр; 6 - вольтметр с квадратичным

детектором; 7 - элемент связи (направленный ответвитель);

8 - измеритель коэффициента AM; 9 - эквивалент антенны;

10 - измеритель девиации частоты ЧМ; 11 - аттенюатор;

12 - анализатор спектра; 13 - частотомер; 14 - измеритель

мощности; 15 - передающее устройство измерителя переходных

помех; 16 - генератор испытательных телевизионных сигналов,

17 - генератор цифровых сигналов, 18 - антенна передатчика,

19 - измерительная антенна, 20 - МШУ

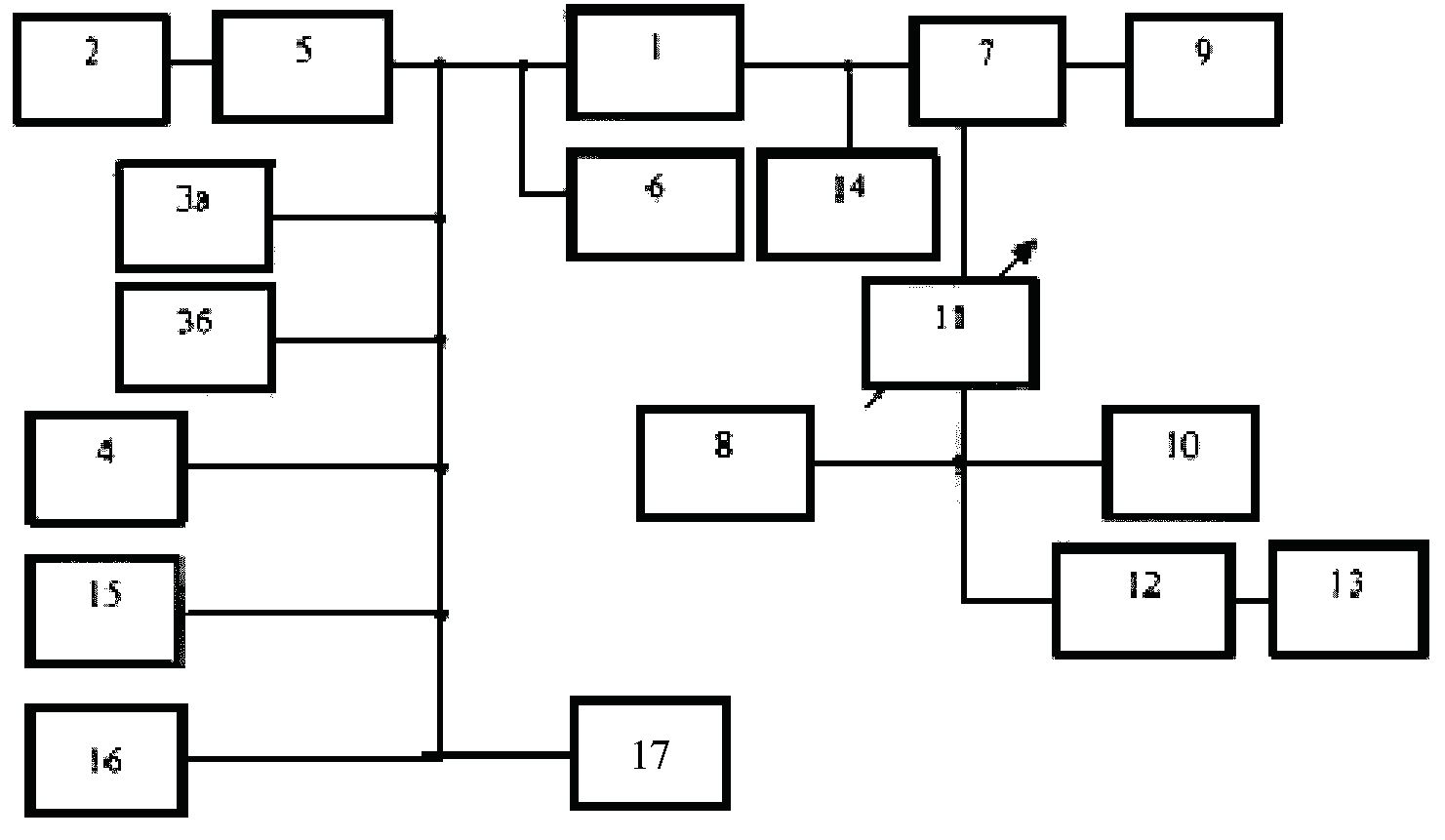

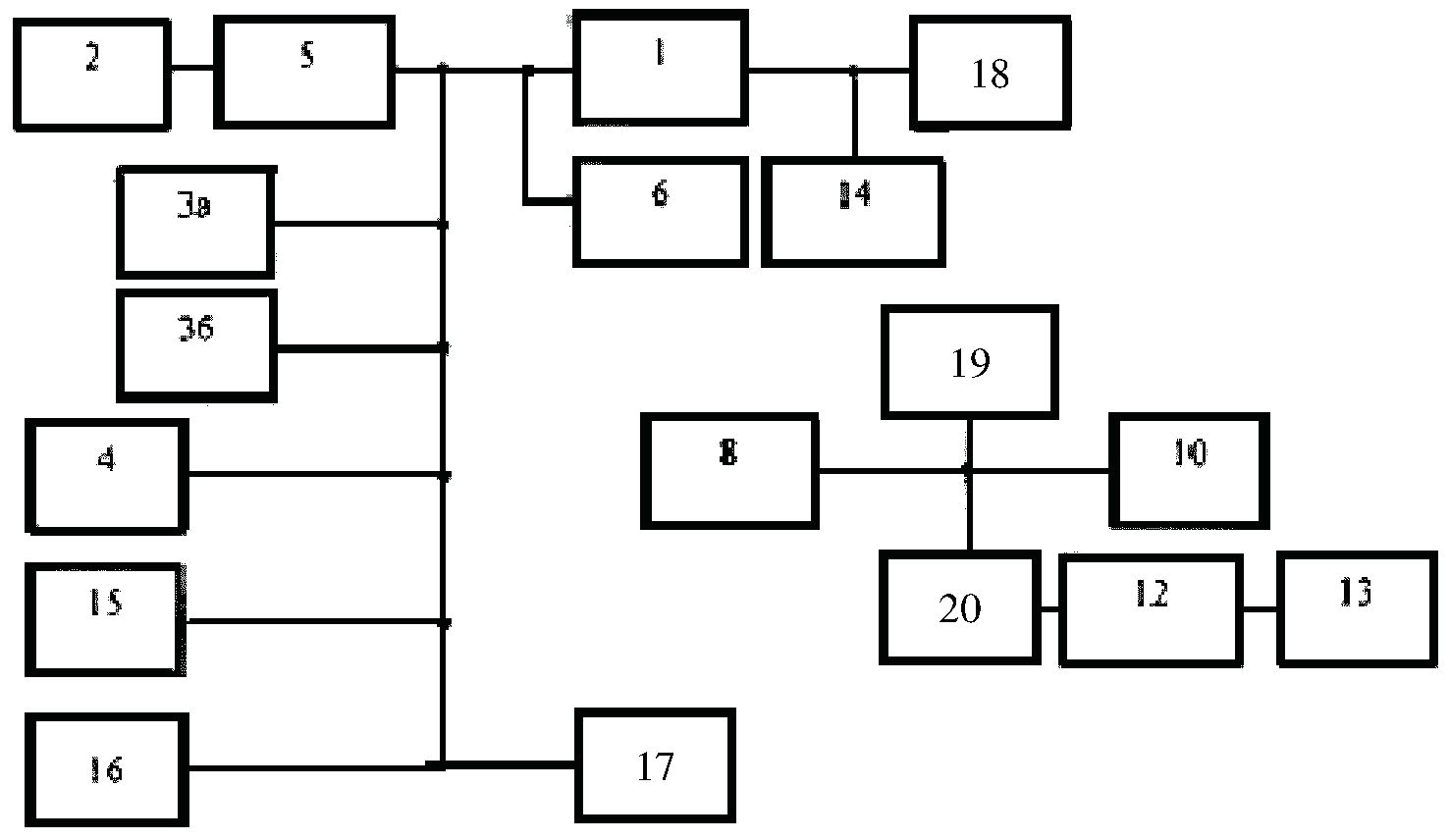

Рисунок 2 - Обобщенная структурная схема измерений ширины

полосы радиочастот и внеполосных излучений

радиопередатчиков: а) при непосредственном подключении

к высокочастотному тракту; б) при дистанционном измерении

При использовании шумовых испытательных сигналов

должна быть не более 0,05 В_к.

Полоса обзора анализатора спектра П (а при использовании анализатора спектра, подключаемого к тракту УПЧ приемника, и ширина полосы пропускания приемника) устанавливается в 1,5 - 2 раза шире значений ширины полосы частот, рассчитанных по данным таблицы 4.1 Норм 19-13.

Постоянная времени последетекторного фильтра и время анализа анализатора спектра выбираются в зависимости от класса излучения радиопередатчика следующим образом:

- при измерении излучений классов A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, F1BCN, G1BCN, F3EGN, F1C--, F3C--, F7BDX, FIE, FID, F7D, F7E, F8B, F9B, GID, GIE, GIF, GIW, G7D, G7E, G7F, G2B, G2D, постоянная времени должна быть минимальной из устанавливаемых в анализаторе спектра; время анализа (T) должно удовлетворять условию

при этом могут использоваться анализаторы спектра с линейным или логарифмическим детектором;

- при измерении излучений классов A3EJN, A3EGN, R3EJN, R3EGN, B8EJN, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, F3EJN, F8EJF и D7W могут использоваться анализаторы спектра с линейным, квадратичным и логарифмическим детекторами, при этом постоянная времени

должна удовлетворять условию

Время анализа прибора, имеющего или линейный, или квадратичный, или логарифмический детектор выбирают исходя из наклона огибающей спектра Q:

Анализатор спектра должен обеспечивать указанное

время анализа

Рисунок 3 - Оценка величины наклона огибающей спектра

Оценка величины Q производится перед точными измерениями ширины контрольной полосы частот излучения следующим образом.

Полоса обзора анализатора спектра выбирается в 3 - 4 раза шире В_к, после чего величина Q оценивается непосредственно по экрану анализатора спектра с логарифмическим детектором в соответствии с рисунком 3 или по разности показаний аттенюаторов анализатора спектра при отсчете на отметке шкалы "0 дБ" последовательно значений B_к и 2 x B_к.

Примечание.

Допускается производить оценку величины Q по разности уровней Q' между полосами B_к и 1,5 x B_к. Тогда величина Q рассчитывается по формуле Q = 1,7 x Q'.

При измерениях уровней внеполосного излучения цифровых передатчиков звукового вещания стандарта T-DAB с классом излучения X7EWX и телевизионных передатчиков стандарта DVB-T с классом излучения X7FWX или цифровой передачи данных с классом излучения X7WWX в диапазоне частот, соответствующих спектральной маске, проводится анализатором спектра с шириной статической полосы пропускания на уровне -3 дБ

4 кГц в соответствии с инструкцией по его эксплуатации; для передатчиков звукового вещания стандарта DRM с классом излучения X7EWX величина параметра

При измерениях излучений классов PONAN, К1В--, Q1B-- - постоянная времени последетекторного фильтра должна быть минимальной из устанавливаемых на анализаторе спектра.

Время анализа выбирается из условия

где F_c - частота следования импульсов.

При измерении параметров излучений, носящих импульсный характер, для более точных измерений рекомендуется синхронизировать анализатор спектра с источником излучений.

1.5.5 Нулевой уровень (Уровень 0 дБ) на анализаторе спектра, относительно которого отсчитываются измерительные уровни X дБ, устанавливается следующим образом (Приложение Н Норм 19-13):

- при измерениях излучений классов A1AAN, A1BBN, A2AAN, H2BBN, H2BFN, J2A, J2BBN, J2BCN, FIB, F1BCN, G1BCN, F3EGN, F1C--, F3C--, F7BDX, FID, FIE, F2B, F7E, F7B, F7D, F8B, F8D, GIB, GIE, GIF, GIW, G2B, G2D, G7D, G7E, G7F, G7W - no уровню смодулированной (неманипулированной) несущей;

- при измерениях излучений классов А3С--, R3C-- по уровню немодулированной поднесущей;

- при измерениях излучений классов PONAN, К1В--, Q1B-- - по уровню максимальной составляющей спектра выходного каскада радиопередатчика при его модуляции испытательным сигналом;

- при измерениях излучений классов A3EJN, A3EGN, R3EJN, R3EGN, B8EJN, B8EGN, D7W, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, F3EJN, F3EHN, F3F, F8EJF, F8WWN, F9D, F9E - по максимальному уровню огибающей спектра (установка нулевого уровня) в пределах боковой полосы частот, т.е. уровень отклика анализатора спектра, соответствующего несущей частоте, не учитывается (см. рисунок 3);

при измерениях излучений технологии открытых систем стандартов 802.16, 802.11a, 802.11n классы излучений - G7W, D7W; стандарта 802.11b, GSM класс излучений - G7D; стандарта 802.15 класс излучений - F7D; стандартов IMT-2000/UMTS (IMT-DS) и IMT-2000/UMTS (IMT-TC) классы излучений - G7W, G7D, G7E; цифровых радиорелейных систем связи плезиохронной цифровой иерархии классы излучений - G7W, G7D, G7E, F7W, F7D, F7E; цифровых радиорелейных систем связи плезиохронной цифровой иерархии классы излучений - G7W, G7D, G7E, F7W, F7D, F7E - по величине максимальной спектральной плотности мощности излучения;

- при измерениях излучений классов X7EWX, X7FWX, X7WWX - устанавливается соответствующим полной мощности COFDM сигнала, измеренного калориметрическим измерителем мощности (измерителем средней мощности).

Примечание.

Если при измерениях излучения класса A3EGN максимальный уровень спектральной плотности мощности в пределах боковой полосы частот маскируется откликом от несущей, спектр на экране анализатора устанавливается таким образом, чтобы на уровне минус 10 дБ ширина полосы частот излучения была равна 4 кГц.

Амплитуда соответствующей спектральной составляющей на экране анализатора спектра устанавливается на отметку "0 дБ", или, если это не может быть обеспечено, в качестве отметки нулевого уровня принимают максимальную величину спектральной плотности мощности излучения. Далее от этого исходного уровня отсчитываются другие стандартизированные уровни: минус 30, 40, 50 и 60 дБ.

Установка нулевого уровня и собственно измерения контрольной ширины полосы частот и внеполосных излучений должны производиться при одних и тех же параметрах анализатора спектра: полосы пропускания узкополосного тракта, времени развертки и постоянной времени последетекторного фильтра.

1.5.6 После установки нулевого уровня осуществляют измерения контрольной ширины полосы частот и внеполосных излучений.

Отсчет контрольной ширины полосы частот и внеполосных излучений производят непосредственно по шкале анализатора спектра на соответствующих уровнях по частотному интервалу между крайними спектральными составляющими, превышающими этот уровень (рисунок 4).

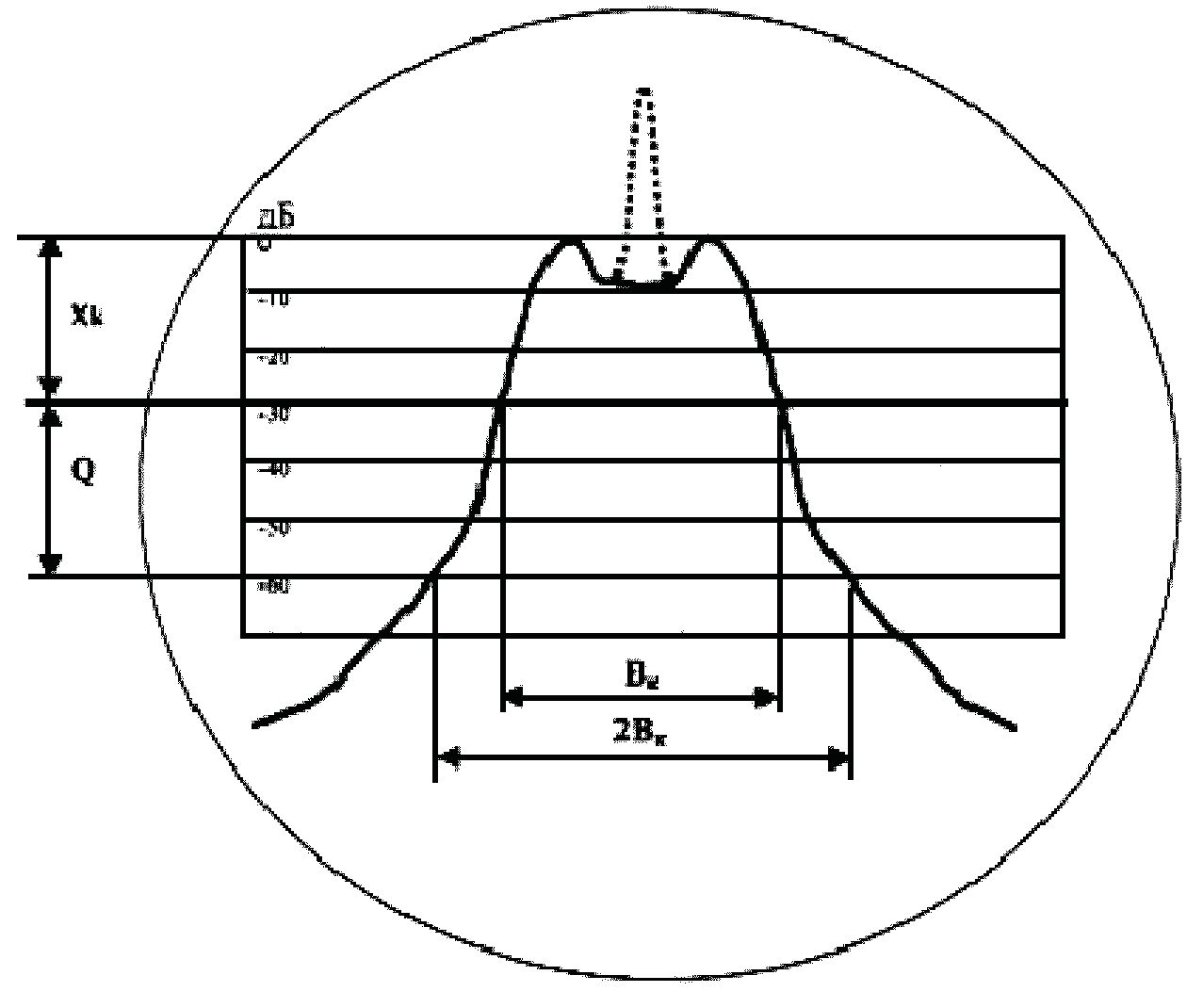

Рисунок 4 - Отсчет контрольной ширины полосы частот

и внеполосных излучений на анализаторе спектра

с логарифмическим детектором

Если при этом измеряемая ширина полосы частот излучения выйдет за пределы полосы обзора анализатора спектра, что приведет к необходимости ее увеличения, то после изменения полосы обзора необходимо повторно произвести калибровку анализатора спектра (установку нулевого уровня в соответствии с п. 1.5.5). После этого следует повторить описанные выше операции.

1.5.7 При дистанционном измерении КШП и внеполосных излучений для снижения погрешностей измерений, вызванных замираниями, выполняют не менее 5 наблюдений, при этом устанавливают измерительную антенну в нескольких точках отстоящих друг от друга на расстояние

Результат измерений вычисляют, находя среднее арифметическое по выполненным наблюдениям.

1.6.1 Уровень любой дискретной спектральной составляющей выходного сигнала радиопередатчика в пределах внеполосного спектра при модуляции радиопередатчика двухтоновым испытательным сигналом, обеспечивающим его модуляцию до номинальной пиковой мощности огибающей, не должен превышать величин, указанных в таблице 4.15 Норм 19-13.

1.6.2 Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме J3EJN производятся по схеме, приведенной на рисунке 2.

1.6.3 На вход радиопередатчика подается сигнал от одного из генераторов с частотой 470 Гц и уровнем, при котором на выходе радиопередатчика обеспечивается мощность

где Р_{пик.ном.} - номинальная пиковая мощность огибающей. Затем, не отключая сигнал от первого низкочастотного генератора, на радиопередатчик подается сигнал от второго низкочастотного генератора с частотой 2550 Гц, уровень которого устанавливается таким образом, чтобы на выходе радиопередатчика обеспечивалась мощность:

1.6.4 Полоса обзора анализатора спектра устанавливается не менее 20 кГц, полоса пропускания анализирующего фильтра - 50 - 150 Гц. Скорость (время) анализа определяется согласно п. 1.5.4.

1.6.5 Спектральные составляющие модулирующего сигнала устанавливаются по горизонтали в центре шкалы анализатора спектра.

В случае равенства уровней спектральных составляющих, соответствующих модулирующему сигналу, они путем регулировки коэффициента передачи анализатора спектра устанавливаются на отметку "0 дБ" или на другую заменяющую ее отметку, расположенную в верхней трети шкалы анализатора спектра. Если уровни спектральных составляющих модулирующего сигнала не равны, путем небольшого изменения уровней модулирующих сигналов добиваются их равенства, следя, чтобы не нарушались соотношения формулы (7). Затем выравненные уровни спектральных составляющих модулирующего сигнала устанавливаются на отметку "0 дБ" или заменяющую ее отметку шкалы анализатора спектра.

1.6.6 Измерения уровней комбинационных составляющих 3 - 9-го порядков или любых других составляющих, попадающих в полосы частот, указанные в таблице 4.15 Норм 19-13, при использовании анализатора спектра с логарифмической шкалой производятся непосредственно по шкале анализатора спектра, а при использовании анализатора спектра с линейной шкалой - с помощью аттенюаторов спектра согласно его описанию. Измеренные уровни должны быть ослаблены по отношению к уровню спектральных составляющих модулирующего сигнала не менее чем это указано в таблице 4.15 Норм 19-13. По измеренным величинам ослабления спектральных составляющих, лежащих в полосах частот

+/- 7,5 кГц, рассчитывают их мощности. Мощность каждой из этих составляющих в соответствии с таблицей 4.15 Норм 19-13 не должна превышать 50 мВт.

1.6.7 Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме H3EJN, производятся по схеме рисунка 2.

Уровень несущей радиопередатчика устанавливается таким образом, чтобы на его выходе обеспечивалась мощность в соответствии с формулой (6). Затем на радиопередатчик подается сигнал от низкочастотного генератора с частотой 2000 Гц, уровень которого устанавливается таким образом, чтобы на выходе радиопередатчика обеспечивалась мощность в соответствии с формулой (7).

После этого производятся измерения уровней составляющих аналогично пп. 1.6.4 - 1.6.6.

1.6.8 Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме H2BBN, производятся при установке радиопередатчика в режим постоянного "нажатия" по методу, изложенному в п. 1.6.7.

1.6.9 Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме R3EJN, производятся при установке данного радиопередатчика в один из режимов J3EJN или H3EJN. Измерения производятся по методу, изложенному в пп. 1.6.2 - 1.6.4 или 1.6.7 соответственно.

1.7.1 Уровень любой компоненты спектральной плотности мощности внеполосного излучения, подводимого к антенне или ее эквиваленту, при модуляции радиопередатчика шумовым испытательным сигналом, обеспечивающим номинальную пиковую мощность, не должен превышать величин, указанных в таблице 4.14 Норм 19-13.

1.7.2 Измерение и контроль внеполосных излучений радиопередатчиков проводится только в классе излучений J3EJN по структурной схеме, приведенной на рисунке 2.

1.7.3 На вход радиопередатчика 1 от генераторов низкочастотных сигналов 3а и 3б подаются два синусоидальных сигнала с частотами 1100 Гц и 1500 Гц одинакового уровня U_s, обеспечивающего номинальную пиковую мощность, подводимую к эквиваленту антенны 9.

На анализаторе спектра 12 обе компоненты модуляции точной регулировкой их низкочастотного уровня поддерживают равными и устанавливают на уровне минус 6 дБ с помощью аттенюаторов ВЧ или ПЧ анализатора спектра или внешним аттенюатором 11. В этом случае уровень 0 дБ соответствует пиковой мощности излучения радиопередатчика в классе излучения J3EJN.

1.7.4 Отключают генератор низкочастотных сигналов 3 и на вход радиопередатчика подключают генератор шума 2 через формирующий фильтр речевого сигнала 5. Уровень сигнала от генератора шума 2 на входе радиопередатчика 1 устанавливают равным 0,47 x U_s по вольтметру с квадратичным детектором 6. Ширину полосы частот, занимаемую внеполосными излучениями, измеряют на уровнях минус 30; 38 и 43 дБ относительно выставленного в п. 1.7.3 нулевого уровня. Ширина полосы частот не должна превышать величин, указанных в таблице 4.14 Норм 19-13.

1.7.5 При контроле радиопередатчиков, работающих с COFDM модуляцией в классе X7FWX (X7WWX) и стандарте DVB-T (DVB-T2), для измерения внеполосных излучений на низких относительных уровнях (например, минус 85 дБ, минус 110 дБ, минус 120 дБ и т.д.), при недостаточном динамическом диапазоне анализатора спектра, возможно использование либо полосового, либо узкополосного режекторного фильтра, требования к которым приведены в Приложении А.

При выполнении измерений фильтр настраивается на такую частоту, чтобы обеспечивалось ослабление основного излучения сигнала и отсутствие искажений внеполосных излучений. На рисунке 5 показана настройка фильтра для измерения внеполосных излучений на частотах выше (650 МГц + 3,8 МГц).

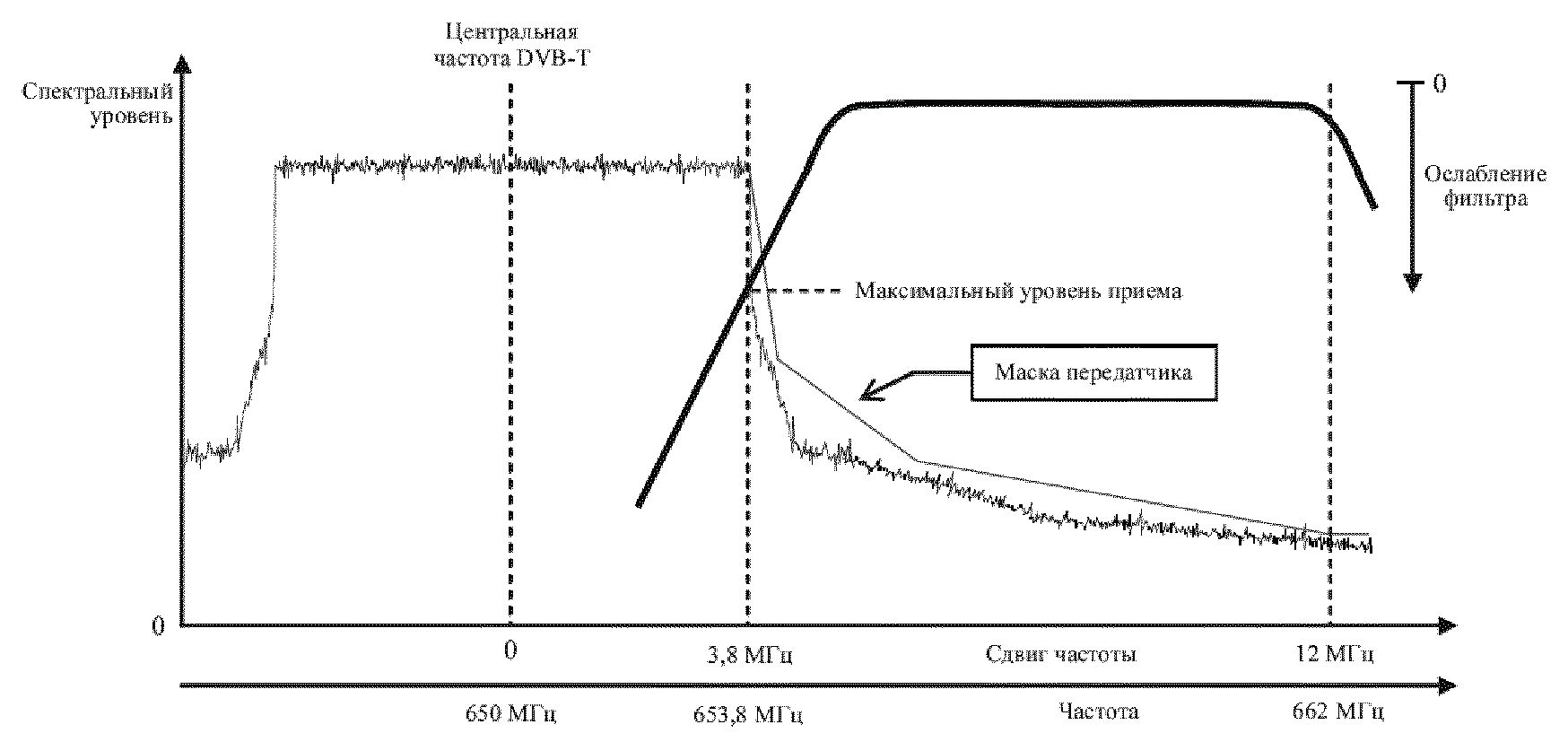

Рисунок 5 - Пример настройки фильтра для измерения

внеполосных излучений на частотах

выше (650 МГц + 3,8 МГц)

В случае если в соседних радиоканалах работают аналоговые телевизионные передатчики, расположенные на одной мачте, при одинаковой поляризации излучения аналогового и цифрового сигналов, то к значениям подавления внеполосных излучений ограничительной маски следует прибавить корректирующую величину

, дБ, вычисляемую по формуле

где P_a - пиковая мощность синхроимпульса аналогового передатчика;

P_ц - эффективная мощность цифрового передатчика.

Приложение А

ТРЕБОВАНИЯ К ФОРМИРУЮЩИМ ФИЛЬТРАМ

А.1.1 Схема фильтра, формирующего спектр речевого сигнала, приведена на рис. А.1, а его частотная характеристика - на рис. А.2.

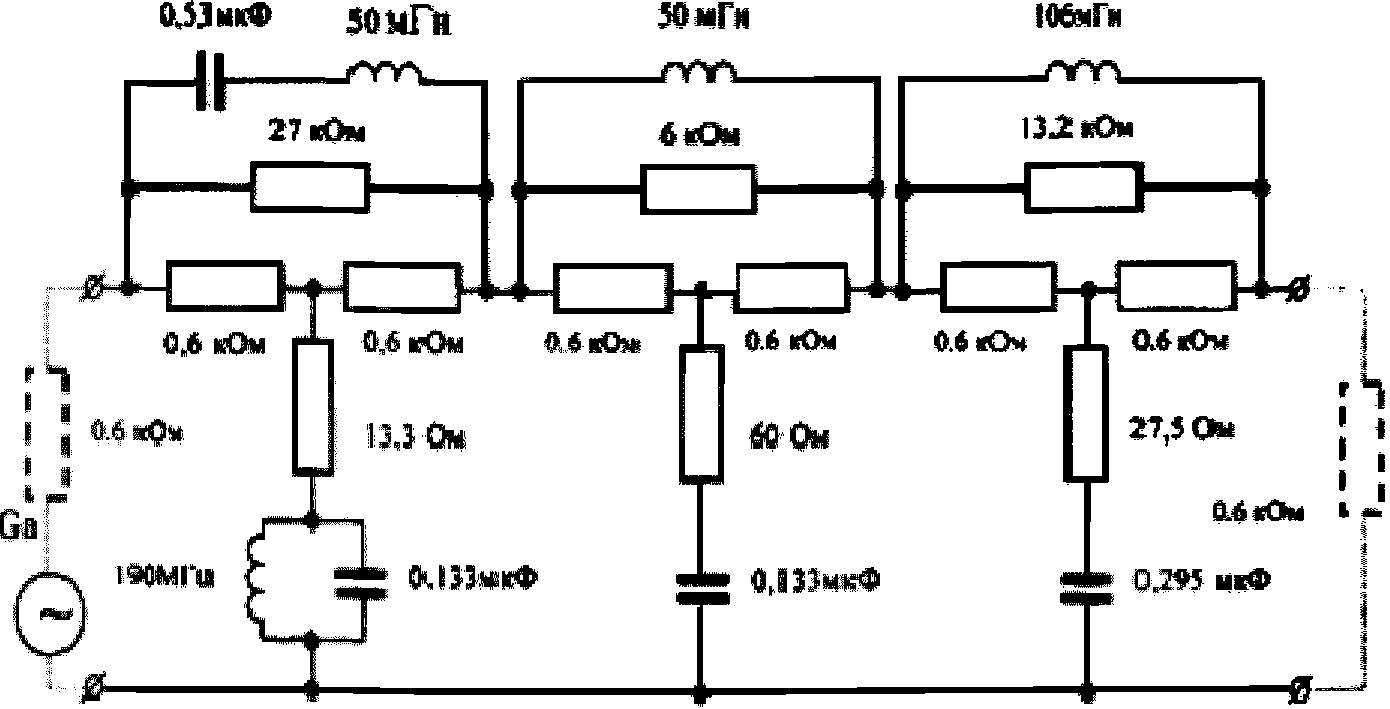

Рисунок А.1 - Схема фильтра,

формирующего спектр речевого сигнала

Рисунок А.2 - Частотная характеристика фильтра,

формирующего спектр речевого сигнала

А.1.2 Схема фильтра, формирующего спектр вещательного сигнала, приведена на рис. А.3, а его частотная характеристика - на рис. А.4.

Рисунок А.3 - Схема фильтра,

формирующего спектр вещательного сигнала

Рисунок А.4 - Частотная характеристика фильтра,

формирующего спектр вещательного сигнала

А.1.3 Допускаются отклонения частотных характеристик фильтров от кривых, приведенных на рис. А.2 и А.4, в отдельных участках на величину до 2 дБ.

А.1.4 Формирующие фильтры должны быть откалиброваны.

А.1.5 Фильтр, использующийся для подавления сигнала передатчика T-DAB/DVB-T (DVB-T2) в основной полосе частот, должен быть перестраиваемым полосовым фильтром, либо перестраиваемым режекторным фильтром.

Диапазон частот, внутри которого может перестраиваться фильтр, должен быть не уже полосы частот, в которой контролируются внеполосные излучения.

Фильтр должен обеспечить достаточное ослабление сигнала, позволяющее выполнять измерение внеполосных излучений на соответствующих уровнях с помощью выбранного анализатора спектра.

Если используется режекторный фильтр, то его полоса заграждения на уровне минус 3 дБ должна быть не менее 8 МГц для измерений внеполосных излучений передатчика стандарта DVB-T (DVB-T2) и не менее 2 МГц для измерений внеполосных излучений передатчика стандарта T-DAB.

Приложение N 4

к решению ГКРЧ

от 1 июля 2016 г. N 16-37-02

1. ОБЩИЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ

ПО МЕТОДАМ ИЗМЕРЕНИЙ УРОВНЕЙ ПОЛЕЗНОГО И МЕШАЮЩЕГО СИГНАЛОВ

И КОНТРОЛЯ ЗАЩИТНЫХ ОТНОШЕНИЙ ДЛЯ СИСТЕМ НАЗЕМНОГО

ЭФИРНОГО ТЕЛЕВИЗИОННОГО И ЗВУКОВОГО ВЕЩАНИЯ

1.1 Общие положения

1.1.1 Контроль защитных отношений в наземных эфирных сетях осуществляется по результатам измерений уровня напряженности поля в точке приема без непосредственного подключения к высокочастотному тракту радиопередатчика.

Измеренное значение защитного отношения должно удовлетворять требованиям, приведенным в Нормах 24-13, с учетом погрешности, приписанной используемой методике измерений.

Данные методы измерений применяются при измерении зон обслуживания, проведении натурных испытаний на электромагнитную совместимость РЭС наземного эфирного телевизионного и звукового вещания, а также при необходимости количественной оценки ухудшения качества приема в случаях возникновения радиопомех на этапе эксплуатации РЭС.

1.1.2 Контроль защитных отношений проводят при работе радиопередатчика в штатном режиме.

1.1.3 Метрологические характеристики используемых средств измерений и вспомогательного оборудования должны обеспечивать необходимую точность измерений. Конкретные требования к ним должны определяться в соответствующих методиках измерений, уточняющих настоящие методы измерений.

1.2 Условия измерений

1.2.1 Условия окружающей внешней среды:

- температура и давление окружающей среды, относительная влажность воздуха, определяются рабочими условиями, в которых разрешено использование СИ и вспомогательных средств;

- отсутствие осадков;

1.2.2 Испытуемый радиопередатчик должен работать в одном из штатных режимов, предусмотренных в ТУ на радиопередатчик.

1.2.3 В ходе измерений необходимо уменьшить влияние электромагнитных излучений и колебаний посторонних источников, а также отражений и переизлучений основного сигнала от местных предметов (многолучевый прием), на результаты измерений и контроля до допустимых уровней. Требования к допустимым уровням помеховых излучений должны быть определены в соответствующих методиках измерений, уточняющих настоящие методы измерений.

1.2.4 Минимальное расстояние между антенной испытуемого передатчика D_а и измерительной антенной установки D_иа должно соответствовать дальней зоне этих антенн и определяется одним из следующих уравнений:

где D - максимальный размер раскрыва наибольшей из антенн, м², или

Для слабонаправленных антенн минимальное расстояние между ними должно удовлетворять условию

Измерительная антенна должна быть установлена в пространстве в соответствии с поляризацией измеряемого сигнала и по направлению к антенне передатчика, при этом необходимо настроиться на максимум принимаемого сигнала.

Стандартной высотой подвеса антенны для измерения напряженности поля является высота 10 м над уровнем земли. При уменьшении высоты подвеса измерительной антенны необходимо учитывать это снижение.

1.2.5 Для достижения требуемой точности измерений выполняют несколько наблюдений на каждой измерительной площадке. Для определения необходимого количества наблюдений выполняют мониторинг измеряемого уровня в течение не менее 2-х минут и определяют максимальное U_max и минимальное U_min значение наблюдаемого уровня. В зависимости от требуемой доверительной вероятности и погрешности измерений, а также полученного размаха U_max - U_min по таблице 1 определяют необходимое количество наблюдений.

Таблица 1

Доверительная вероятность, %	Погрешность измерения, дБ	Размах U_max - U_min, дБ
Доверительная вероятность, %	Погрешность измерения, дБ	0 - 5	5 - 10	10 - 15	15 - 20
90	1	3	11	24	43
90	1,5	2	5	11	19
95	1	4	15	35	61
95	1,5	2	7	15	27

Рекомендуется выполнять каждое наблюдение при расположении приемной антенны в различных точках пространства, отстоящих друг от друга на расстоянии

если это возможно. При этом необходимо каждый раз производить согласование приемной антенны с передающей антенной по направлению и по поляризации, добиваясь максимума принимаемого сигнала.

1.3.1 Измерительный приемник подключают к измерительной антенне с согласованием входа измерительного приемника с выходом измерительной антенны.

1.3.2 Последовательно перестраивая селективный микровольтметр (анализатор спектра) на частоты несущих изображения и звукового сопровождения полезного телевизионного сигнала или сигнала звукового вещания и мешающих сигналов, измеряют уровни этих несущих

<1>.

--------------------------------

<1> Индекс j означает j-ое наблюдение.

1.3.3 Для достижения требуемой точности измерений выполняют несколько наблюдений в соответствии с п. 1.3.2. Определение необходимого количества наблюдений выполняют в соответствии с п. 1.2.5 по таблице 1.

1.3.4 Рассчитывают средние значения уровня сигнала и уровня помех на входе измерительного приемника по следующим формулам

где U_с - уровень полезного сигнала, В;

U_п - уровень мешающего сигнала, В.

Если результаты измерений были выражены в В (мкВ), то их выражают в децибелах относительно 1 мкВ U'[дБ (мкВ)] = 20log(U[мкВ]).

1.3.5 Для станций телевизионного эфирного вещания учитывается дополнительное ослабление помехи, вносимое направленной приемной антенной.

В целях корректного расчета защитного отношения на входе телевизионного приемника по результатам измерения напряженностей полей сигнала и помехи, которое будет соответствовать случаю использования стандартной приемной антенны, учитывается дополнительное ослабление помехи за счет направленности и поляризации антенны в соответствии с Рекомендацией МСЭ-R ВТ.419-3, определяемое из графиков, приведенных на рисунке 1. Для станций эфирного звукового вещания направленные свойства приемной антенны не учитываются.

Угол относительно направления главного лепестка диаграммы

направленности антенны (градусы)

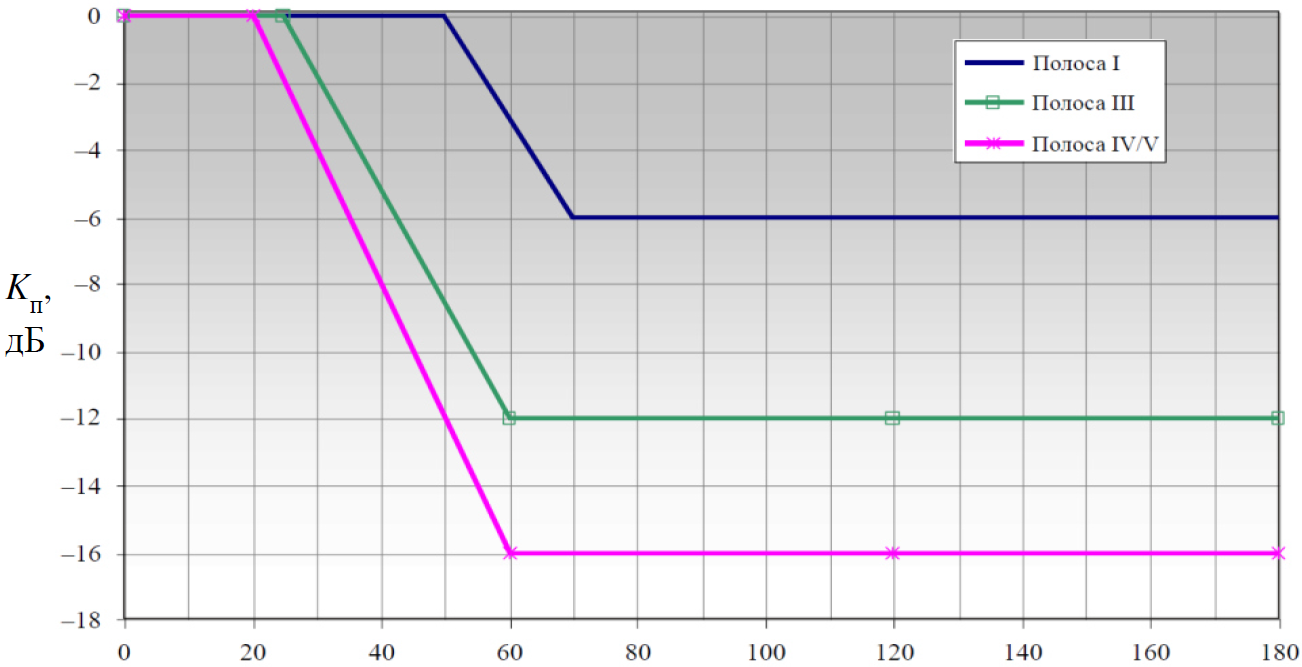

Рисунок 1 - Поправка, учитывающая направленность приемных

антенн в полосах частот I - V

Скорректированное значение помехи, учитывающее дополнительное ослабление:

где U_п - напряженность поля помехи в точке приема в дБ (мкВ/м);

K_п - поправка на направленность приемной антенны и развязку по поляризации в дБ.

Кривые на рисунке 1 достоверны для сигналов с вертикальной и горизонтальной поляризацией в тех случаях, когда полезный и мешающий сигналы имеют одинаковую поляризацию. В этом случае развязку по поляризации учитывать не нужно.

При ортогональной поляризации объединенную развязку, обеспечиваемую за счет направленности и ортогональности, нельзя вычислить путем сложения отдельных значений избирательности. Однако на практике установлено, что в полосах частот I - V диапазонов наземного телевизионного вещания для всех углов азимута может применяться величина объединенной развязки, которая учитывает и направленность, и поляризацию приемной антенны, равная K_п = - 16 дБ.

1.3.6 Отношение сигнала к помехе A [дБ] вычисляют

- для систем наземного эфирного звукового вещания по формуле

- для систем наземного эфирного аналогового телевизионного вещания

1.3.7 В случае, когда частоты полезного и мешающего сигналов близки друг к другу так, что селективный вольтметр (анализатор спектра) не позволяет их разделить, измерение проводят при выключении одного из передатчиков.

1.3.8 Полученное значение защитного отношения удовлетворяет норме A_тр, если выполняется условие A >= A_тр с учетом погрешности, приписанной используемой методике измерений.

1.4.1 Собирают измерительную установку в соответствии со структурной схемой, приведенной на рисунке 2.

1 - контролируемый радиопередатчик; 2 - измерительная

антенна; 3 - анализатор спектра; 4 - измеритель вероятности

ошибки BER (для измерения параметров РЭС цифрового

звукового и телевизионного вещания)

Рисунок 2 - Схема подключения оборудования при измерении

защитных отношений радиопередатчика

1.4.2 Перестраивая измерительный приемник (анализатор спектра) в диапазоне частот контроля, настраиваются на частоту сигнала.

1.4.3 На рабочей частоте производят согласование приемной антенны с передающей антенной по направлению и по поляризации, добиваясь максимума принимаемого сигнала (см. п. 1.2.4).

1.4.4 Измеряют среднее значение уровня

соответствующее сумме уровней сигнала и помехи на входе измерительного приемника.

В процессе наблюдения спектра следует визуально анализировать наличие помех в процессе измерений, степень изменчивости спектра контролируемого излучения и характеристики качества сигнала (для передатчиков цифрового звукового и цифрового телевизионного вещания контролируется значение вероятности ошибки BER, которое не должно превышать требований, приведенных в Нормах 24-13). Когда изображение спектра перестанет изменяться, следует зафиксировать результат измерения.

Примечание: Если обнаружено, что в процессе проведения измерения характер анализируемого излучения существенно изменился, или огибающая спектра сигнала и мгновенной частоты показали наличие кратковременных помех, повлиявших на результат измерения, то измерение следует повторить.

Вследствие явлений отражения, затенения и приема сигналов от нескольких передатчиков одночастотных сетей стандартов DVB-T, DVB-T2 <1> принимаемый спектр может искажаться. Порядок этого искажения, количественно оцениваемый стандартным отклонением огибающей спектра

сигнала, определяет канал приема, указанный в таблице 2.

--------------------------------

<1> Необходимо отметить, что в настоящее время требований к защитным отношениям для радиопередатчиков цифрового телевизионного вещания стандарта DVB-T2 в Нормах 24-13 нет. Однако представленные методы позволяют измерять уровни сигнала и помехи для данного стандарта и поэтому они могут быть использованы для целей контроля при последующем введении норм на защитные отношения к радиопередатчикам цифрового телевизионного вещания стандарта DVB-T2.

Таблица 2

Наименование типа канала приема	Значение	Вид спектра
Канал Гаусса
Канал Райса
Канал Рэлея

Стандартное отклонение огибающей спектра

сигнала вычисляют на интервале частот от F_с - 3,8 МГц до F_с + 3,8 МГц по формуле:

где n - количество отсчетов на интервале частот от F_с - 3,8 МГц до F_с + 3,8 МГц (F_c - центральная частота ТВ-канала);

U₁...U_n - значения отсчетов в спектре сигнала, (дБ (мкВ) или дБ (мВт));

- среднее арифметическое значение.

В зависимости от канала приема вносится поправочное значение C

которое вычитается из каждого измеренного значения в соответствии со следующей формулой:

где C / N_Rayleigh и C / N_Gauss берутся из соответствующих международных текстов, таких как Соглашение GE06, в зависимости от используемого варианта системы.

Формула (8) устанавливает линейную интерполяцию между значениями

и далее на границах гауссовского/релевского (1 дБ) и райсовского/релевского (3 дБ) каналов. Значение

может принимать отрицательные значения.

1.4.5 Настраивают измерительный приемник (анализатор спектра) на измерение уровня помехи и фиксируют среднее значение уровня помехи на входе измерительного приемника

1.4.6 Для достижения требуемой точности измерений в соответствии с п. п. 1.4.4 и 1.4.5 выполняют несколько наблюдений

Определение необходимого количества наблюдений выполняют в соответствии с п. 1.2.5 по таблице 1.

1.4.7 Рассчитывают средние значения уровня сигнал+помеха и уровня помех на входе измерительного приемника по следующим формулам

Уровень сигнала, выраженный в абсолютных единицах мкВ/м, определяют из формулы

U_с = U_с+1 - U₁, (10)

1.4.8 Для станций телевизионного эфирного цифрового вещания учитывается дополнительное ослабление помехи, вносимое направленной приемной антенной, в соответствии с п. 1.3.5.

Скорректированное значение помехи, учитывающее дополнительное ослабление, находится из выражения:
