"РД 32 ЦВ 050-2010. Методика выполнения измерений деталей при выполнении ремонта двухосной трехэлементной тележки типа 2 по ГОСТ 9246"
(Вместе с "Листом регистрации изменений")
(Утверждена в г. Таллине 27.10.2016 на 65-ом заседании Совета по железнодорожному транспорту СНГ)

1 Разработан Проектно-конструкторским бюро вагонного хозяйства - филиалом ОАО "РЖД" (ПКБ ЦВ ОАО "РЖД").

2 Внесен железнодорожной администрацией Российской Федерации.

3 Введен взамен:

4 Введен в действие с момента утверждения.

Настоящий документ не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения ПКБ ЦВ.

Настоящая методика измерений деталей надрессорной балки, боковых рам, фрикционного клина и рессорного комплекта при выполнении ремонта тележек двухосных трехэлементных грузовых вагонов железных дорог колеи 1520 мм тип 2 по ГОСТ 9246 с бесконтактными скользунами.

ГОСТ 166-89 - Штангенциркули. Технические условия;

ГОСТ 427-75 - Линейки измерительные металлические. Технические условия;

ГОСТ 9246-2013 - Тележки двухосных трехэлементных грузовых вагонов железных дорог колеи 1520 мм. Общие технические условия.

ГОСТ 8026-92 - Линейки поверочные. Технические условия;

РД 32 ЦВ 052-2009 - Руководящий документ. Ремонт тележек грузовых вагонов с бесконтактными скользунами;

РД 32 ЦВ 067-2008 - Руководящий документ. Методика контроля узла пятник-подпятник при проведении деповского ремонта грузовых вагонов;

При проведении измерений параметров тележки тип 2 по ГОСТ 9246 должны соблюдаться следующие условия:

Перед измерениями поверхности должны быть очищены от грязи, смазки, следов коррозии.

Кроме приведенных в настоящем документе средств измерений допускается применение и других средств измерений обеспечивающих точность измеряемых параметров.

4.1 Перечень операций и рекомендуемых средств измерений приведен в таблице 1.

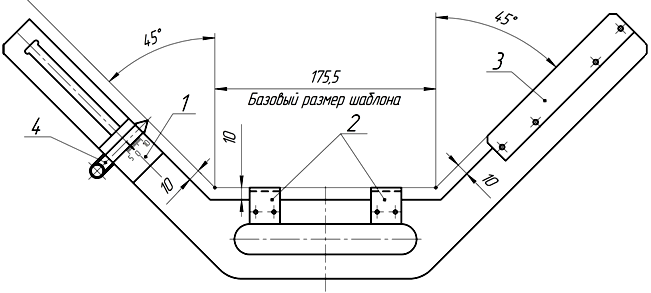

Для измерения геометрических параметров наклонных поверхностей надрессорной балки используется шаблон НП Т914.05.000 ТУ 32 ЦВ 2021-95 (далее - шаблон) представленный на рисунке 1.

Измерения проводятся в двух сечениях на расстоянии 15 ... 30 мм от краев направляющих буртов наклонных поверхностей надрессорной балки (в местах максимального износа)

5.1.1. Контроль угла наклона поверхностей призмы надрессорной балки

Согласно п. 9.5.4 "Ремонт тележек грузовых вагонов с бесконтактными скользунами" РД 32 ЦВ 052-2009 допуск угла наклона 45° определяется величиной суммарного просвета между наклонной поверхностью призмы и шаблоном по низу, она должна быть не более 6 мм, просвет сверху не допускается.

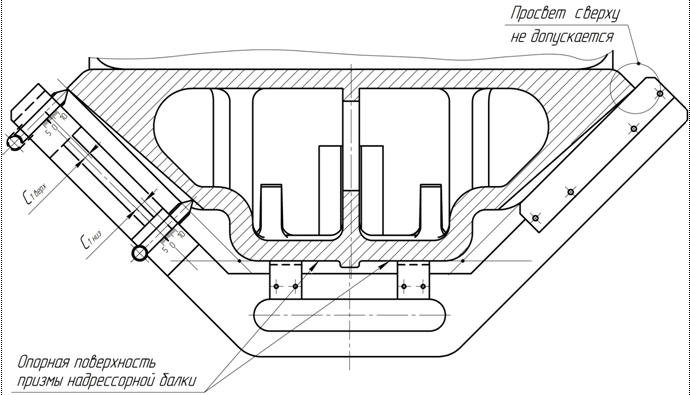

Для определения суммарного просвета наклонных поверхностей призмы надрессорной балки шаблон устанавливается ножками поз. 2 (рисунок 1) на опорную поверхность призмы надрессорной балки, как показано на рисунке 2.

Движок ползунка (соответственно поз. 4 и поз. 1 рисунок 1), установленный в крайнее нижнее положение, перемещается до контакта с наклонной поверхностью призмы и фиксируется значение положения движка "С_1низ". Затем ползунок поз. 1 поднимают в крайнее верхнее положение, и фиксируется значение положения движка "С_1верх". Разность значений снизу и сверху должна быть величиной положительной.

Такие же измерения производятся с другой стороны, и фиксируются значение положения движка С_2низ и С_2верх

При этом суммарный просвет наклонных поверхностей надрессорной балки должен быть:

5.1.2. Контроль длины опорной поверхности призмы надрессорной балки размер "З"

Согласно табл. 9 и п. 9.5.4 "Ремонт тележек грузовых вагонов с бесконтактными скользунами" РД 32 ЦВ 052-2009, при капитальном ремонте изношенные наклонные поверхности восстанавливаются до чертежных размеров, т.е. размер "З" должен быть 175⁺⁴_-1 мм, при выпуске из деповского ремонта допускается не восстанавливать наклонные поверхности, если они имеют размер нижней опорной поверхности надрессорной балки не менее 166 мм, т.е. "З" >= 166 мм.

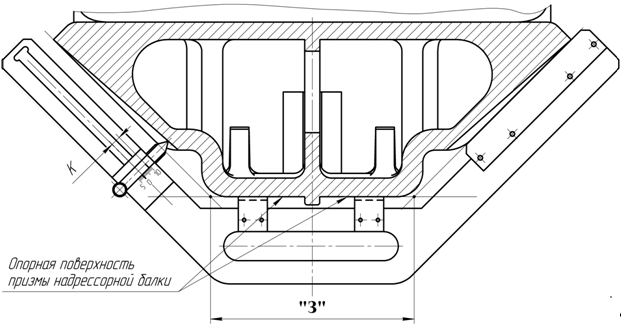

Для измерения размера "З" длины опорной поверхности призмы шаблон устанавливается ножками поз. 2 (рисунок 1) на опорную поверхность призмы надрессорной балки и прижимается накладкой поз. 3 (рисунок 1) к наклонной поверхности надрессорной балки, как показано на рисунке 3.

Движок ползунка (соответственно поз. 4 и поз. 1 рисунок 1), перемещаем до контакта в наибольшем износе на наклонной поверхности призмы и фиксируется значение "К" положения движка поз. 4 рисунка 1.

Размер "З" длины опорной поверхности призмы будет равен базовому размеру шаблона 175,5 мм, сложенному алгебраически со значением показания движка, увеличенным на коэффициент 1,41.

где К - значение показания движка.

Расчетные показатели "З" опорной поверхности наклонных поверхностей надрессорной балки в зависимости от показания значения движка К представлены в таблице 2.

При этом показатель "З" опорной поверхности наклонных поверхностей надрессорной балки должен быть:

для деповского ремонта - "З" >= 166 мм.

для капитального ремонта - 174 мм < "З" < 179 мм.

Или по показаниям движка:

для деповского ремонта - "З" >= (- 7)

для капитального ремонта - (- 1) мм < "З" < (+ 2,5) мм.

5.1.3. Определение износов (остаточной толщины) поверхности призмы

Для контроля остаточной толщины изношенной наклонной поверхности призмы использовать ультразвуковой толщиномер. Измерения проводить в соответствии с инструкцией по эксплуатации толщиномера. Остаточная толщина должна быть не менее 7 мм (п. 9.5.2 РД 32 ЦВ 052-2009).

5.1.4. Контроль размера между направляющими буртами призмы

Контроль проводить шаблоном Т914.007 ТУ 32 ЦВ 2023-2000.

Предельно допустимый размер между буртами "е", при выпуске из деповского ремонта, должен быть не более 144 мм (п. 9.5.6, рис. 9.4 РД 32 ЦВ 052-2009).

При производстве капитального ремонта размер "е" между направляющими буртами должен быть 134⁺⁴ мм (таблица 9 РД 32 ЦВ 052-2009).

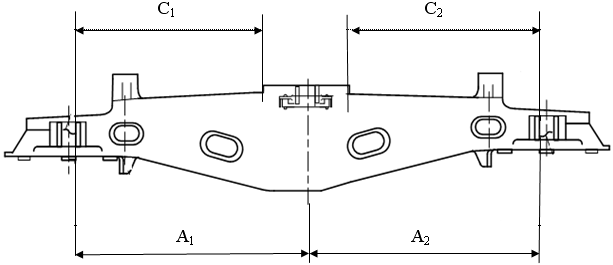

5.1.5. Определение несимметричности направляющих буртов призм "|А₁ - А₂|"

Контроль несимметричности направляющих буртов призм "|А₁ - А₂|" производить с помощью приспособления Т1354.000. Приспособление установить на верхнюю поверхность в зоне призмы и зафиксировать на упорных ребрах призмы. Измерить линейкой металлической 1000 мм ГОСТ 427-75 расстояние от измерительной поверхности приспособления до упорной поверхности подпятника. Зафиксировать размер "С₁".

Провести такое же измерение с другой стороны надрессорной балки и зафиксировать размер "С₂". Разность |C₁ - C₂| должна быть не более 5 мм.

|C₁ - C₂| <= 5 мм соответствует несимметричности направляющих буртов призмы |А₁ - А₂| <= 5 мм (п. 1 рисунка 9.4 РД 32 ЦВ 052-2009).

5.1.6. Контроль износов упорных ребер пружин рессорного подвешивания надрессорной балки

Износ и откол упорных ребер не допускается. При всех видах ремонта разрешается наплавка или приварка упорных ребер (п. 9.5.5 РД 32 ЦВ 052-2009).

5.1.7. Контроль твердости наплавки износостойких поверхностей

Контроль твердости наплавки износостойких поверхностей проводить твердомером динамическим. Твердость наплавки износостойких поверхностей должна быть 240 ... 300 НВ (п. п. 9.4.2, 9.4.3, 9.4.4, 9.5.1, 9.5.4 РД 32 ЦВ 052-2009).

5.2.1. Контроль ширины буксового проема

Контроль ширины буксового проема производится шаблоном для контроля буксового проема при капитальном и деповском ремонте (далее КР и ДР соответственно) Т914.009 ТУ 32 ЦВ 2504-2000.

Предельно допустимая ширина буксового проема "а", при выпуске из деповского ремонта, должна быть не более 342 мм, при капитальном ремонте ширина буксового проема должна быть (335⁺³_-1) мм (п. 8.5, рис. 8.3, 8.4 РД 32 ЦВ 052-2009).

5.2.2. Контроль износа опорных поверхностей буксового проема

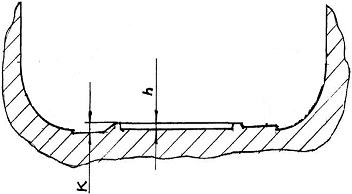

Измерение высоты прилива "h" производится штангенциркулем ШЦ-I-125-0,1 ГОСТ 166-89 с применением или линейки ШП-400 ГОСТ 8026-92.

Высота прилива "h" должна быть не более 3 мм (п. 8.10 РД 32 ЦВ 052-2009).

Измерение величины канавкообразного износа "К" (рисунок 6) производится штангенциркулем ШЦ-I-125-0,1 ГОСТ 166-89 с применением линейки ШП-400 ГОСТ 8026-92.

Допускается канавкообразный износ "К" глубиной не более 2 мм и шириной не более 20 мм (п. 8.3 РД 32 ЦВ 052-2009).

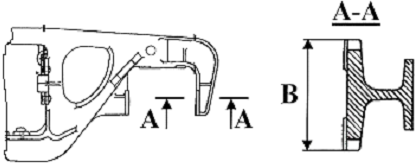

5.2.3. Контроль износа ширины направляющих буксового проема

Контроль ширины направляющих буксового проема "В" производится шаблоном для контроля буксового проема при КР и ДР Т914.009 ТУ 32 ЦВ 2504-2000. Ширина направляющих буксового проема "В" должна быть (160⁺¹_-2) мм, предельно допустимая ширина направляющих при выпуске из деповского ремонта, - "В" не менее 155 мм (п. 8.7, рис. 8.3, 8.4 РД 32 ЦВ 052-2009).

5.2.4. Контроль базового размера "М"

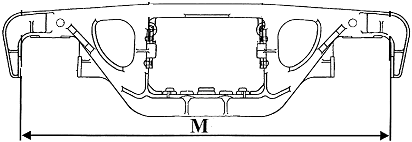

Измерение базового размера "М" произвести штангеном базового размера Т914.01.000 ТУ 32 ЦВ 2018-95.

Базовый размер "М" должен быть (2185⁺⁷_-5) мм, предельно допустимая величина базового размера "М" при выпуске из деповского ремонта - не более 2200 мм (п. 8.7, рис. 8.3, 8.4 РД 32 ЦВ 052-2009).

5.2.5. Контроль размеров между фрикционными планками и уширения фрикционных планок

Для измерения размера между фрикционными планками "б", уширения размера вниз, не параллельности фрикционных планок в горизонтальной плоскости используется штанген ФП Т914.02.000 ТУ 32 ЦВ 2019-95.

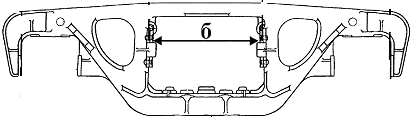

Для измерения размера между фрикционными планками "б" штанген ФП устанавливается упорами штанг в проем по верхним кромкам фрикционных планок и раздвигается до соприкосновения с поверхностями фрикционных планок и фиксируется стопорным винтом. Показания снимаются по шкале рамки. Измерения производятся с наружной и внутренней стороны надрессорной балки рядом с упорами фрикционных планок. За действительный размер принимается максимальный размер.

Размер "б" между фрикционными планками при выпуске из ремонта должны составлять:

- при толщине фрикционных планок 10 мм - не менее 642 мм.

- при толщине фрикционных планок 16 мм - не менее 630 мм.

Разность между максимальным и минимальным размерами определяет величину непараллельности фрикционных планок по горизонтали. Непараллельность в горизонтальной плоскости должна быть не более 3 мм (п. 10.6 РД 32 ЦВ 052-2009).

При измерении уширения расстояния между фрикционными планками по вертикали штанген ФП устанавливается по верхним и нижним кромкам в зоне упоров и производятся измерения, аналогичные измерениям размера между фрикционными планками.

Разность показаний размера внизу и вверху является величиной уширения. Предельные размеры уширения фрикционных планок от 4 мм до 10 мм (п. 10.6, рис. 8.2, 8.3, 8.4, 10.2 РД 32 ЦВ 052-2009).

5.2.6. Контроль износа фрикционных планок

Для измерения износа фрикционных планок штанген ФП Т914.02.000 ТУ 32 ЦВ 2019-95 устанавливается сверху по краям фрикционных планок на измерительные поверхности шаблона, после фиксации размера между фрикционными планками ползунки вводятся в зону максимального износа фрикционных планок до соприкосновения, по показаниям смещения движков определяется износ фрикционных планок.

Предельно допустимый износ неподвижных фрикционных планок толщиной 10 мм - не более 1,5 мм, суммарный износ подвижных фрикционных планок по толщине до 2 мм, но не более 1,5 мм с одной стороны (п. 10.5 РД 32 ЦВ 052-2009).

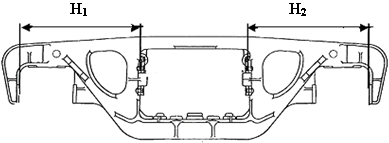

5.2.7. Контроль разности размеров от поверхности установки фрикционных планок до наружной поверхности буксового проема "Н₁-Н₂".

Контроль разности размеров "Н₁-Н₂" проводить при снятых фрикционных планках. Измерения проводить на высоте 60 мм от нижней поверхности буксового проема с каждой стороны.

Для измерения разности размеров "Н₁-Н₂" используется штанген Н Т914.03.000 ТУ 32 ЦВ 2020-95. При измерении неподвижная ножка штангена вводится в проем рессорного подвешивания и прижимается к привалочной поверхности фрикционной планки. Подвижная ножка подводится к наружной поверхности буксового проема, прижимается и стопорится винтом. По показанию шкалы считывается размер.

Аналогичное измерение проводится со второй стороны, затем определяется разность размеров "Н₁-Н₂".

Предельно допустимая разность размеров "Н₁-Н₂" должна быть не более 3 мм (рис. 8.4 РД 32.ЦВ 052-2009).

5.2.8. Контроль прилегания фрикционных планок

Для контроля прилегания фрикционных планок используется набор щупов N 4 ТУ 2-034-0221197-011-91. Щуп толщиной 1,0 мм не должен доходить до стержня заклепки (п. 10.6 РД 32 ЦВ 052-2009).

5.2.9. Контроль размера между привалочными поверхностями фрикционных планок и величины уширения

Перед началом клепальных работ для обеспечения плотного прилегания приклепываемой фрикционной планки к боковой раме при ремонте размер проема в верхней части должен составлять 668_-6 мм. Контроль этого размера вести по верху привалочных поверхностей штангенциркулем ШЦ-III-250-800-0,1 ГОСТ 166-89.

Величина уширения в нижней части каждой привалочной поверхности должна быть от 2 до 5 мм (п. 10.7 РД 32 ЦВ 052-2009).

5.2.10. Контроль шероховатости привалочных поверхностей фрикционных планок

Шероховатость привалочных поверхностей определяют визуально - сравнением с образцами шероховатости ГОСТ 9378-93, параметр шероховатости R_a должен быть не более 12,5 мкм (п. 10.7 РД 32 ЦВ 052-2009).

5.2.11. Контроль износа отверстия втулки для валика подвески

Контроль износа отверстия втулки для валика подвески триангеля производится штангенциркулем ШЦ-I-125-0,1 ГОСТ 166-89.

Предельно допустимый размер диаметра отверстия 32^+0,62 мм (п. 42 таблицы В.1 Приложения В РД 32 ЦВ 052-2009)

5.2.12. Контроль 4-х отверстий

Контроль отверстий для монтажа фрикционных планок выполнить штангенциркулем ШЦ-I-125-0,1 ГОСТ 166-89 (п. 10.8 РД 32 ЦВ 052-2009).

5.3.1. Контроль наличия трещин

Контроль наличия трещин производится визуально с помощью лупы ЛП-1-10^х ГОСТ 25706-83.

5.3.2. Контроль износа вертикальной и наклонной плоскостей фрикционного клина

Для контроля износа вертикальной и наклонной плоскостей фрикционного клина используется шаблон Т914.09.000 ТУ 32 ЦВ 2430-96. Фрикционный клин вводится в проем шаблона и плотно прижимается нижним выступом к внутренней передней вертикальной кромке шаблона и горизонтальной опорной кромке шаблона. Если изношенная вертикальная плоскость клина заходит за риску с маркировкой "226", то клин не подлежит ремонту и бракуется. Движки, расположенные на вертикальной и наклонной поверхностях шаблона, перемещаются до соприкосновения соответственно с вертикальной и наклонной рабочими плоскостями клина. По делениям шкал на движках определяется износ вертикальной и наклонной плоскостей клина.

При деповском ремонте допускаются суммарные износы вертикальной и наклонной плоскостей фрикционного клина не более 3 мм, но не более 2 мм одной из сторон, при капитальном ремонте клинья заменяются новыми (п. 10.3; 18.8 РД 32 ЦВ 052-2009).

5.4.1. Контроль качества поверхности пружин

Контроль качества поверхности пружин производится визуально.

В спорных ситуациях применять лупу ЛП-1-10^х ГОСТ-25706-83.

Изломы, отколы и трещины витков, протертости, коррозионные повреждения более 10% площади сечения витков, смещение опорных витков пружины не допускаются (п. 11.1 РД 32 ЦВ 052-2009).

5.4.2. Контроль высоты пружин в свободном состоянии

Контроль проводить на разметочной плите с помощью штангенглубиномера ШГ-300-0,1 ГОСТ 162-90.

Предельно допустимые размеры высоты пружин от 246 мм до 255 мм (таблица 11.1 п. 11.1 РД 32 ЦВ 052-2009).

Подбор пружин по высоте на комплект рессорного подвешивания должен вестись с разницей, не превышающей 4 мм (п. 11.3 РД 32 ЦВ 052-2009).

5.4.3. Контроль внутреннего диаметра наружных пружин и наружного диаметра внутренних пружин с диаметром прутка диаметром 21 мм

Контроль внутреннего диаметра наружных пружин и наружного диаметра внутренних пружин проводить калибром стаканом-пробкой Т914.22.000. Соответствие определяется, если калибр проходит на всю длину пружины под собственным весом.

Для внутренних пружин использовать калибр стакан Т914.23.000.

Калибры определяют также допустимые пределы искажений геометрии пружины (п. 50 таблицы В.1 Приложения В).

При соответствии вышеизложенных параметров и наличии клейма завода-изготовителя пружина является годной для поступления на сборку рессорного подвешивания.

5.4.4. Испытания пружин рабочей нагрузкой

Пружины подвергаются контролю на величины прогиба 48^+5,8_-3,8 мм для наружных пружин под действием статической нагрузки 1900 кг и на величину прогиба 48^+5,8_-3,8 мм внутренних пружин под действием статической нагрузки 800 кг (рисунок 11.1 РД 32 ЦВ 052-2009). Для измерения используется линейка измерительная металлическая 300 мм ГОСТ 425-75.

При наличии линии измерения и сортировки пружин ЛИСП100.00.00ТУ контроль прогиба пружин заменяется сортировкой и комплектацией набора пружин рессорного подвешивания по параметру разброса высоты полукомплектов не более 4 мм под рабочей нагрузкой (п. 47 таблицы В.1 Приложения В РД 32 ЦВ 052-2009).

5.5. Контроль положения фрикционных клиньев относительно опорной поверхности надрессорной балки

Контроль положения фрикционных клиньев по отношению к опорной поверхности производится приспособлением Т914.18.000.

Для измерения положения, приспособление устанавливается на опорной поверхности надрессорной балки и упирается радиусом 100 мм в пружину. Коромысло измерительным наконечником подводится до контакта с нижней поверхностью клина. По шкале указателя определяется положение клина. Подобным образом провести измерение положения второго клина.

При деповском ремонте, после сборки и подкатки под вагон тележек завышение хотя бы одного фрикционного клина относительно нижней опорной поверхности надрессорной балки не допускается, а занижение не более 12 мм.

При капитальном ремонте фрикционные клинья одного рессорного подвешивания должны быть занижены относительно нижней опорной поверхности надрессорной балки на 4 ... 12 мм. (п. 18.4 РД 32 ЦВ 052-2009).
