ОписаниеИсточник публикации В данном виде документ опубликован не был. Первоначальный текст документа опубликован в издании М.: Стандартинформ, 2020. Информацию о публикации документов, создающих данную редакцию, см. в справке к этим документам. Примечание к документу Изменение N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст, введено в действие с 15.03.2023. Название документа "ГОСТ Р 58697-2019. Национальный стандарт Российской Федерации. Автомобильные транспортные средства. Порядок и процедуры методов контроля установки газобаллонного оборудования" (утв. и введен в действие Приказом Росстандарта от 08.11.2019 N 843-ст) (ред. от 17.10.2022) "ГОСТ Р 58697-2019. Национальный стандарт Российской Федерации. Автомобильные транспортные средства. Порядок и процедуры методов контроля установки газобаллонного оборудования"
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Список изменяющих документов Росстандарта от 17.10.2022 N 1139-ст) |
ОКС 43.060
Дата введения
1 мая 2020 года
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 056 "Дорожный транспорт"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2019 г. N 843-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Настоящий стандарт распространяется на автомобильные транспортные средства, имеющие двигатели внутреннего сгорания с искровым зажиганием и двигатели внутреннего сгорания с воспламенением от сжатия и двухтопливной системой питания (газодизели), и устанавливает порядок и процедуры методов контроля установки на них газобаллонного оборудования. Установку газобаллонного оборудования проводят в целях использования в двигателях внутреннего сгорания в качестве моторного топлива автомобильных марок: сжиженный углеводородный газ или компримированный природный газ, или сжиженный природный газ.
В настоящем стандарте применены следующие термины с соответствующими определениями:
2.1 газобаллонные автомобильные транспортные средства; ГБТС: Автомобильные транспортные средства, использующие в качестве моторного топлива газ.
2.2 базовая модель автомобильного транспортного средства: Выпущенное в обращение транспортное средство, которое в целом или его основные компоненты в виде кузова или шасси были использованы для создания другого транспортного средства.
2.3 газотопливный баллон (газовый баллон, баллон): Сосуд с сжиженным нефтяным газом или компримированным природным газом, предназначенный для обеспечения топливом двигателя автомобильного транспортного средства, на котором он установлен.
2.4 оборудование для питания двигателя газообразным топливом (газобаллонное оборудование); ГБО: Совокупность агрегатов, элементов и узлов, включая баллоны, комплекты монтажных изделий баллонов, соединительные трубопроводы, электрооборудование и электронные устройства, обеспечивающие работу ГБТС на газовом топливе.
2.5 сжиженный нефтяной газ; СНГ (сжиженный углеводородный газ; СУГ): Смесь пропан-бутановых фракций, поставляемых в качестве топлива для газобаллонных автомобильных транспортных средств.
2.6 компримированный природный газ; КПГ: Природный газ (метан), поставляемый в качестве топлива для газобаллонных автомобильных транспортных средств.
2.7 сжиженный природный газ; СПГ: Природный газ (метан), поставляемый в качестве топлива для газобаллонных автомобильных транспортных средств в сжиженном состоянии.
2.8 отработавшие газы; ОГ: Смесь газов с примесью взвешенных частиц, образовавшихся в результате сгорания моторного топлива.
2.9 вредные (загрязняющие) вещества; ВВ: Содержащиеся в воздухе примеси, оказывающие неблагоприятное действие на здоровье человека, - оксид углерода, диоксид азота, оксид азота, алифатические предельные углеводороды.
2.10 топливный криогенный бак (топливный криогенный баллон); ТКБ: Сосуд для хранения сжиженного природного газа, предназначенный для обеспечения топливом двигателя автомобильного транспортного средства, на котором он установлен.
(п. 2.10 введен Изменением N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
3.1 Общие требования к организации порядка и процедур методов контроля установки газобаллонного оборудования на базовые автомобильные транспортные средства
3.1.1 Установку ГБО на автомобильные транспортные средства (далее - АТС) и испытания газотопливных систем питания ГБТС проводят на предприятиях, имеющих соответствующую производственную базу, технологическое оборудование, в том числе компрессорное оборудование, и аттестованный для выполнения этой работы рабочий и инженерно-технический персонал.
3.1.2 Допускается работы по установке ГБО на базовые АТС и испытания газотопливных систем питания ГБТС проводить как на едином технологическом комплексе, так и на различных производственных базах, имеющих соответствующее оборудование и подготовленный персонал.
3.1.3 Испытания газотопливных систем питания ГБТС включают два вида работ:
- испытания на герметичность и опрессовку соединений агрегатов и узлов ГБО;
- испытания на функционирование газотопливных систем питания при работе на КПГ или СНГ и жидком топливе, включая испытания по определению выбросов вредных (загрязняющих) веществ в отработавших газах двигателей при работе на КПГ или СНГ и жидком топливе.
3.1.4 Испытания газотопливных систем питания на герметичность, опрессовку соединений и функционирование при работе на газе проводят по единой технологии согласно 4.2, 4.3 и приложениям А - В.
3.2 Технические требования к автомобильным транспортным средствам для установки на них газобаллонного оборудования
3.2.1 Установку ГБО проводят на базовые АТС пассажирские и грузовые, отечественного и зарубежного производства, находящиеся в эксплуатации и отвечающие требованиям 3.2.2 - 3.2.12.
3.2.2 АТС, предназначенные для установки ГБО, должны быть технически исправны и укомплектованы в соответствии с техническими условиями и документацией предприятия - изготовителя АТС.
3.2.3 АТС, принимаемые для установки ГБО, должны быть чистыми. Особенно тщательно должны быть вымыты места крепления ГБО (моторный отсек, багажник, рама автомобиля, днище кузова).
3.2.4 Места крепления ГБО не должны иметь трещин, ослабленных соединений и механических повреждений.
3.2.5 В зонах крепления ГБО не допускается наличие следов ремонта (дополнительных сварочных швов, отверстий, накладок).
3.2.6 Багажные отделения легковых автомобилей и автобусов, грузовые отделения фургонов, грузовые платформы грузовых автомобилей должны быть освобождены от предметов, не относящихся к комплектности АТС.
3.2.7 Исключен с 15.03.2023. - Изменение N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст.
3.2.8 Система питания двигателей АТС, направляемых для установки ГБО, должна быть отрегулирована на показатели базовых значений содержания ВВ в ОГ для данного типа транспортного средства.
3.2.9 Искровая система зажигания АТС должна быть в технически исправном состоянии.
3.2.10 Сдаваемое АТС для установки ГБО должно иметь запас топлива в топливном баке в количестве не менее 5 л.
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
3.2.11 Для установки ГБО принимают АТС независимо от типа кузова при условии, что предприятие - изготовитель ГБО рекомендует в своей технической документации установку его на эти АТС с гарантией обеспечения отвода возможной утечки газа из зоны размещения газового(ых) баллона(ов) за пределы ГБТС.
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
3.2.12 При сдаче (приемке) АТС, принадлежащих заказчику, физическому или юридическому лицу, независимо от его организационно-правовых форм и форм собственности, для установки ГБО, оформляют приемо-сдаточный акт.
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
Акт должен быть подписан представителем заказчика или владельцем АТС и представителем исполнителя, осуществляющего установку ГБО на АТС, и скреплен печатью (при наличии).
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
Приемо-сдаточный акт оформляют в двух экземплярах, один из которых остается у исполнителя работ, второй экземпляр выдается владельцу (собственнику) АТС или его представителю. Оба акта имеют одинаковую юридическую силу.
В случае отказа исполнителя в приемке АТС на установку ГБО в акте делают соответствующую запись, а АТС возвращают владельцу.
3.3 Технические требования к газобаллонному оборудованию, устанавливаемому на автомобильные транспортные средства
3.3.1 На АТС допускается устанавливать оборудование для питания двигателя газообразным топливом, тип которого был сертифицирован по [1] для соответствующего типа АТС.
3.3.2 Устанавливаемое на АТС ГБО или его составные элементы должны иметь сертификаты соответствия требованиям [1] - [3].
3.3.3 Размещение и установка оборудования для питания двигателя газообразным топливом должны осуществляться в соответствии с [1] - [7] с учетом категории АТС. Установка оборудования для питания двигателя газообразным топливом не должна приводить к понижению экологического класса АТС.
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
3.3.4 Исключен с 15.03.2023. - Изменение N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст.
3.3.5 Газовые баллоны для КПГ и СНГ, входящие в состав ГБО, должны соответствовать требованиям [2] и [3].
3.3.6 Маркировка паспортных данных газовых баллонов для КПГ и СНГ, наносимая на наружной поверхности, должна соответствовать требованиям [2] и [3].
3.3.7 Неотъемлемой частью ГБО, подлежащего установке на АТС, является следующая документация, которую должен представить изготовитель комплекта исполнителю по установке ГБО:
а) заверенные изготовителем, поставщиком или продавцом копии сертификатов:
- на газобаллонное оборудование, тип которого был сертифицирован в соответствии с требованиями [1] для соответствующего семейства транспортных средств;
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
б) в отношении установки на конкретный тип АТС руководство по эксплуатации ГБО в соответствии с требованиями [1];
в) инструкция по установке ГБО на конкретный тип АТС в соответствии с требованиями [1] (или монтажные чертежи).
3.3.8 В состав ГБО должны входить элементы, предназначенные для работы на СНГ, СУГ, СПГ или КПГ, в соответствии с [2] и [3]:
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
а) газовый(ые) баллон(ы) для СНГ, СУГ, СПГ или КПГ;
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
в) регулятор давления (может быть оснащен предохранительным клапаном);
г) испаритель (может быть совмещен с регулятором давления);
е) газовый смеситель;
ж) газовый инжектор;
и) газовый дозатор;
к) датчик давления;
л) датчик температуры;
м) электронный блок управления;
н) газовый фильтр;
п) система переключения вида топлива и электрическая система;
р) дополнительный автоматический клапан (может быть выполнен в одном узле с регулятором давления);
с) трубопроводы:
1) гибкие трубопроводы (шланги);
2) жесткие трубопроводы.
По перечислению б) вспомогательное оборудование баллона для СНГ должно быть оснащено:
- 80%-ным стопорным клапаном;
- указателем уровня;
- предохранительным клапаном (разгрузочным клапаном);
- дистанционно-регулируемым рабочим клапаном с ограничительным клапаном.
Вспомогательное оборудование баллона для КПГ должно быть оснащено:
- ручным вентилем;
- манометром;
- предохранительным клапаном;
- предохранительным устройством;
- автоматическим клапаном баллона (дистанционно-регулируемым рабочим клапаном);
- ограничительным устройством.

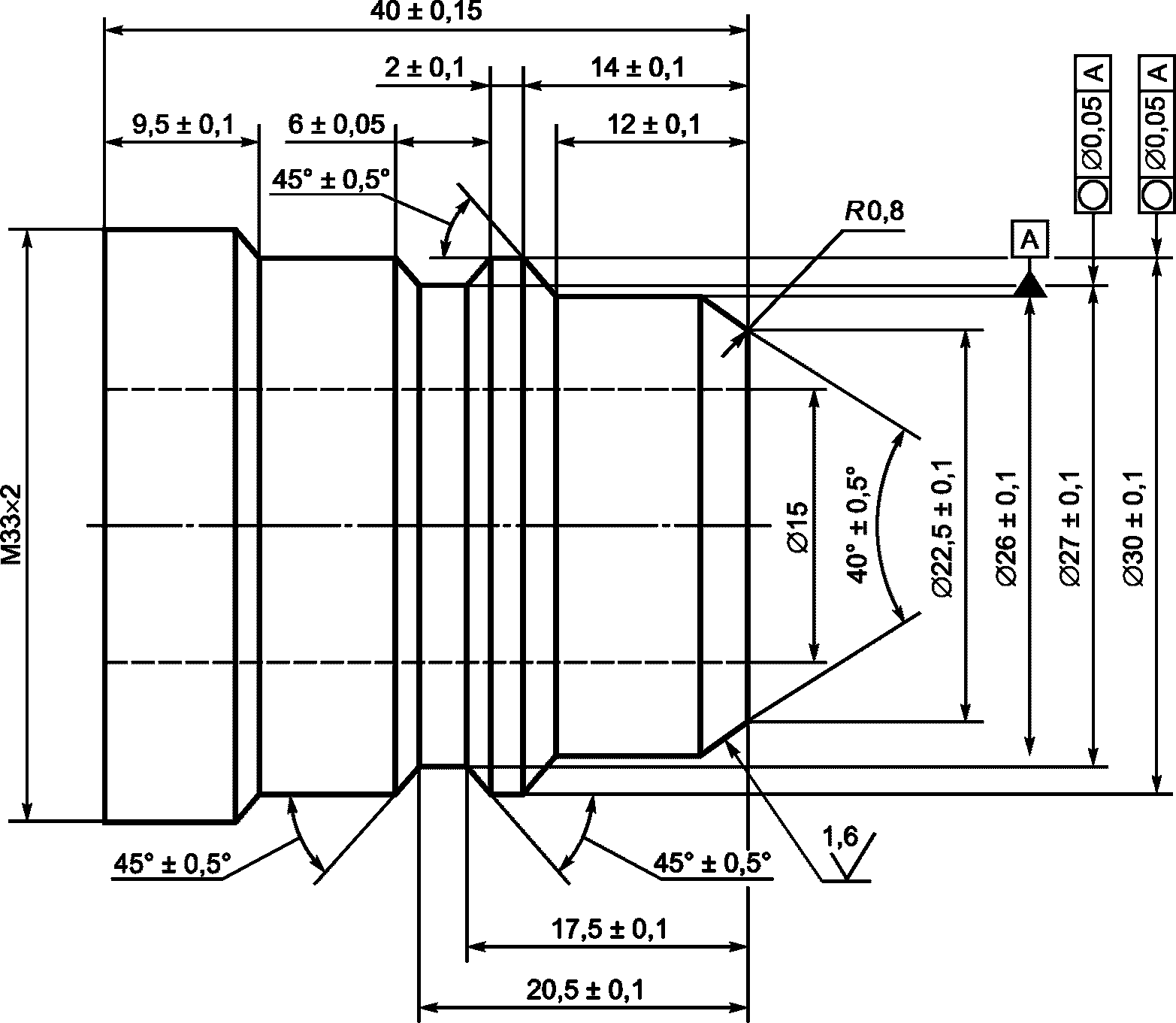

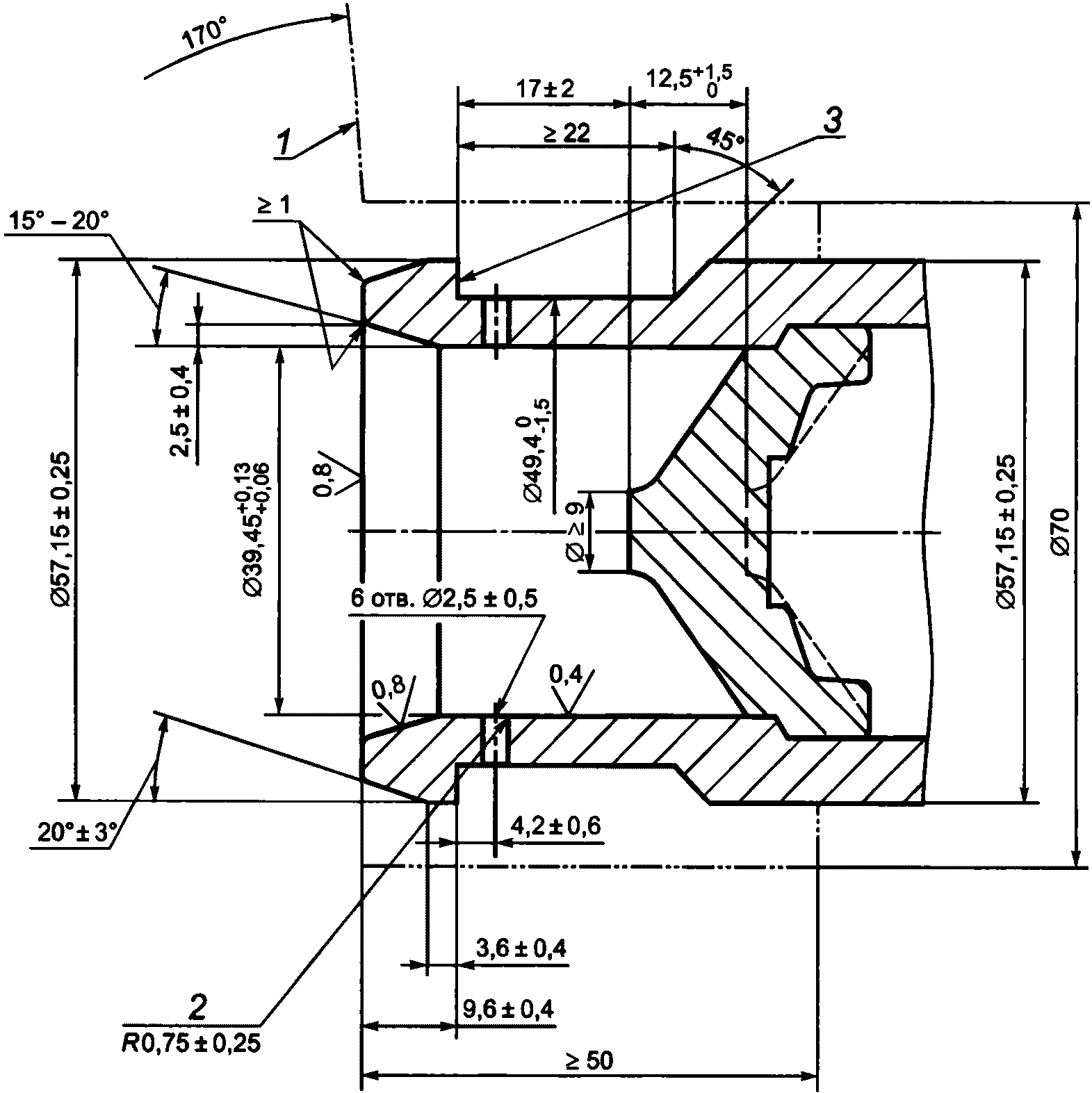

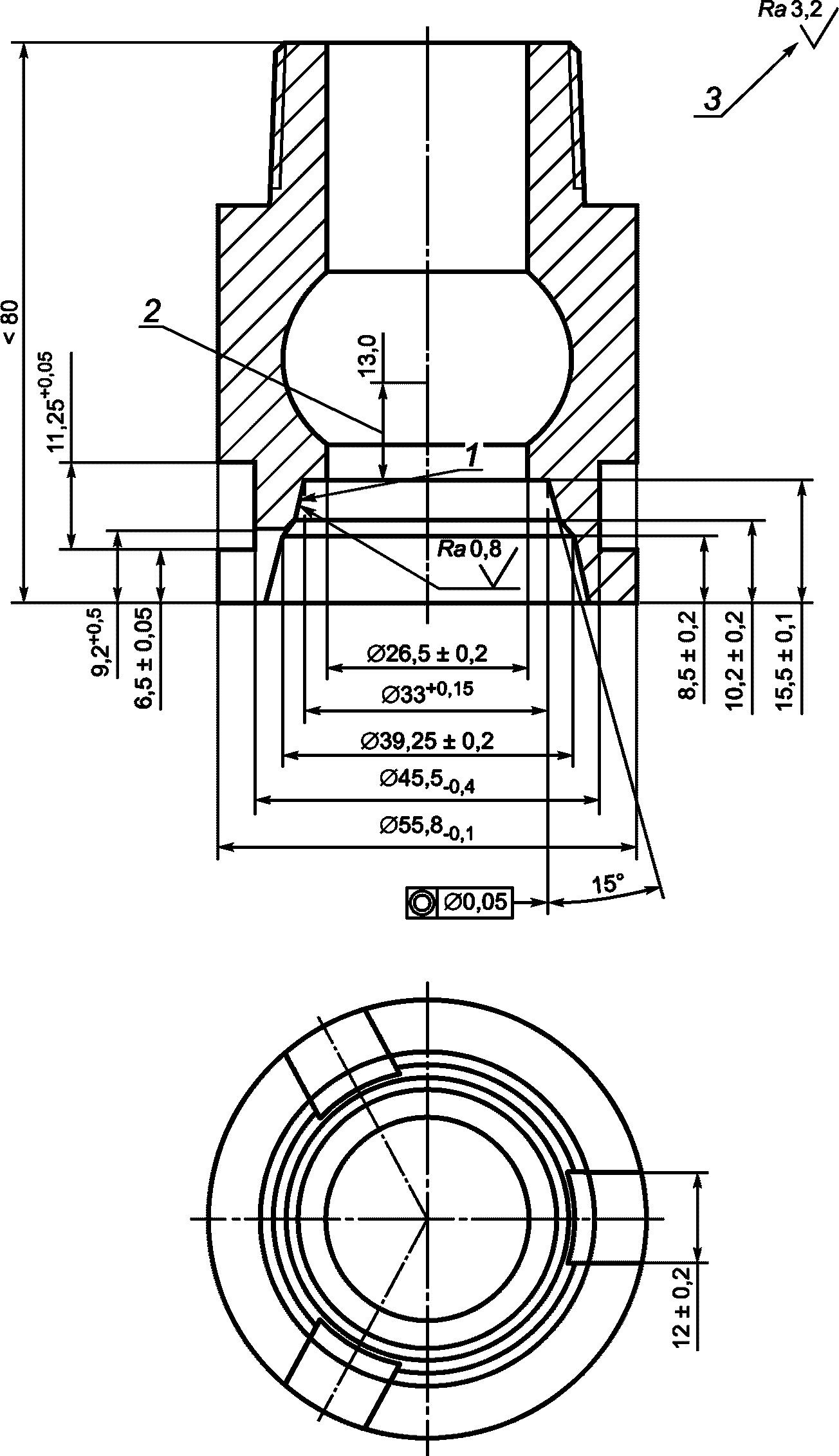

По перечислению д) конструкция и размеры соединительного участка заправочного блока для СНГ должны соответствовать указанным на рисунках Д.1 - Д.5 (приложение Д).

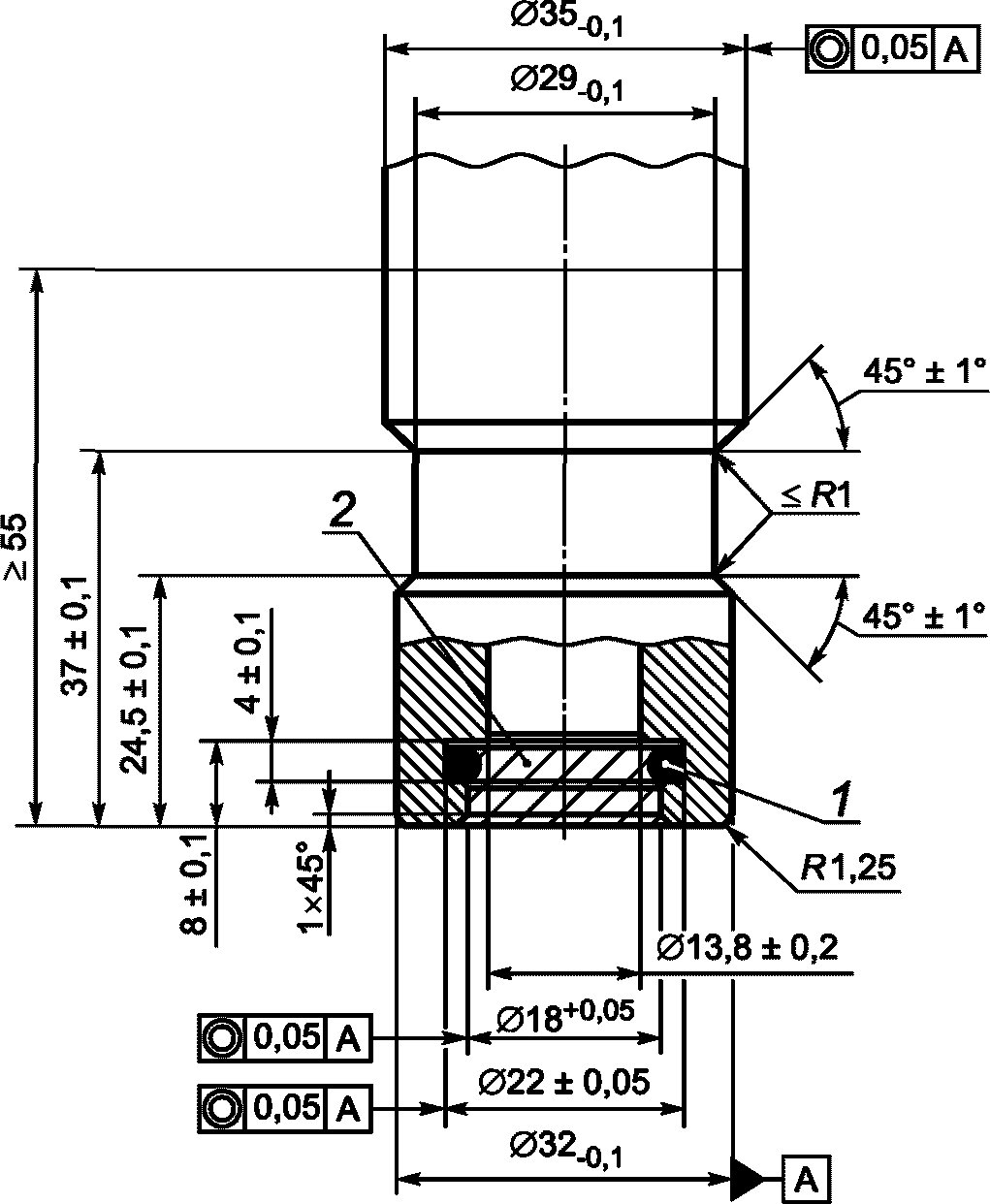

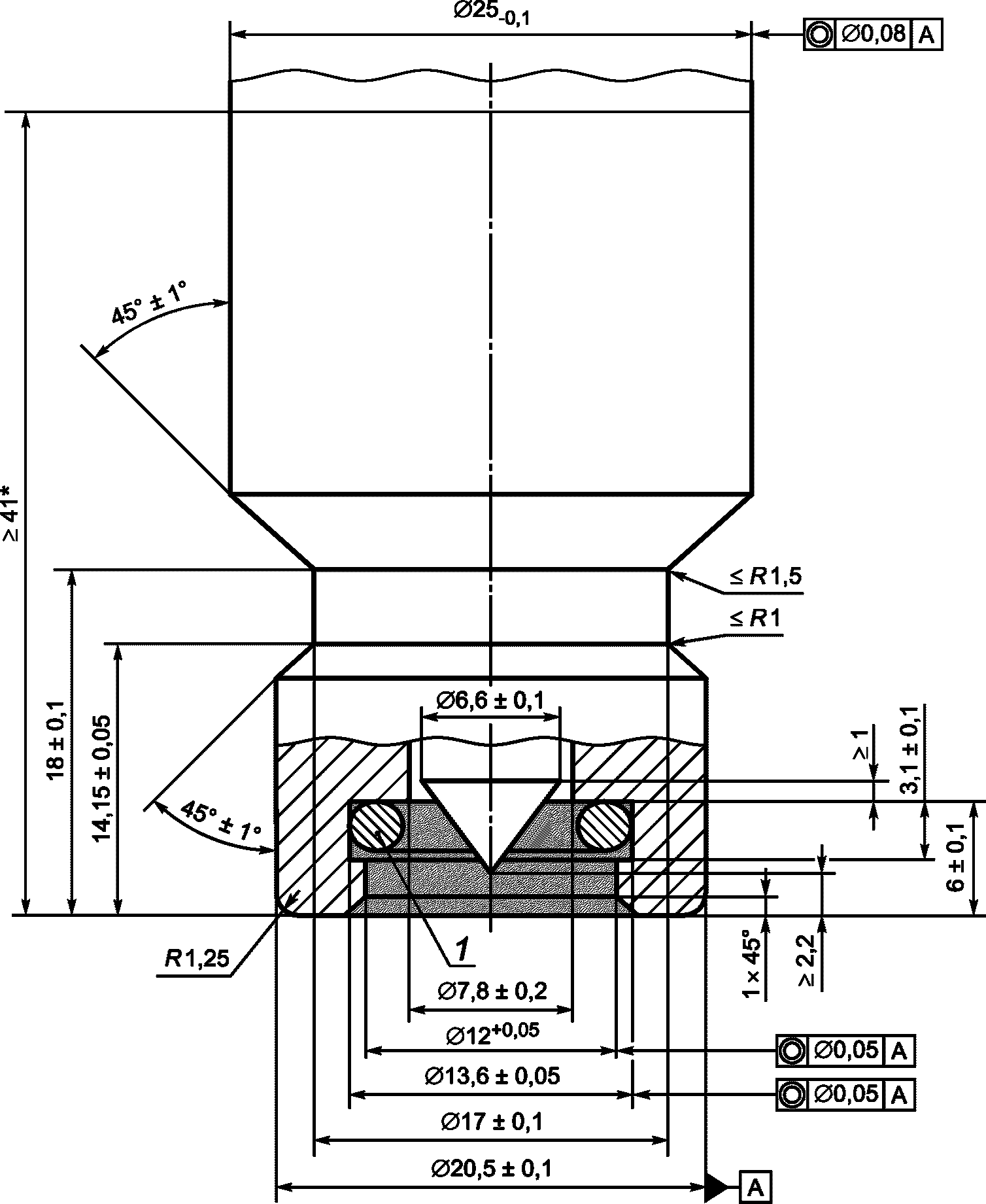

Заправочный блок для КПГ представлен на рисунках Д.6 и Д.7 (приложение Д), заправочный блок для СПГ - на рисунке Д.8 (приложение Д).
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
3.4 Требования безопасности при выполнении работ по монтажу газобаллонного оборудования на автомобильных транспортных средствах
3.4.1 Установку ГБО и всех его агрегатов и узлов на АТС выполняют в соответствии с требованиями [1] - [3].
3.4.2 ГБО устанавливают так, чтобы была обеспечена его защита от механических повреждений, в том числе от перевозимого груза.
3.4.3 Допускается увеличение габаритных размеров ГБТС по высоте за счет установки газовых баллонов на крыше при обеспечении поперечной статической устойчивости АТС категорий M2 и M3 в соответствии с требованиями [8] (подраздел 4.2 приложения N 3).
3.4.4 Все агрегаты и узлы ГБО, в том числе баллоны, располагаемые в зоне пола, не должны уменьшать клиренс АТС, передний и задний углы свеса.
3.4.5 Смонтированное на ГБТС ГБО не должно затруднять доступ к устройствам и агрегатам двигателя, АТС и к агрегатам комплекта ГБО при проведении работ по их техническому обслуживанию, ремонту и контролю герметичности, а также доступ к запасному колесу и его установке.
3.4.6 Размещение агрегатов и узлов ГБО осуществляют на расстоянии не менее 100 мм от системы выпуска отработавших газов ГБТС.
При невозможности соблюдения этого условия между агрегатами ГБО и системой выпуска устанавливают теплозащитный экран.
3.4.8 Запрещена установка на АТС газовых баллонов:
- с неисправной расходно-запорно-наполнительной и предохранительной арматурой;
- поврежденным корпусом (трещины, вмятины, коррозия, измененная форма);
- в случае отсутствия паспорта на баллон. Баллоны, изготовленные до 01.07.2016, допускается использовать без паспорта. При этом действующую дату периодического освидетельствования баллона маркируют на установленном для этого месте.
3.4.9 Баллоны, побывавшие в дорожно-транспортных происшествиях и не получившие повреждений от удара во время столкновения, могут быть использованы в дальнейшем, но после проведения внепланового переосвидетельствования.
3.4.10 Каждый баллон для КПГ, устанавливаемый на АТС, независимо от их общего числа баллонов, должен иметь автоматический клапан на вентиле, позволяющий отключать его от газотопливной системы питания, в том числе при проведении технического обслуживания, ремонтных работ, хранении ГБТС в закрытом помещении и в других случаях.
3.4.11 При установке газовых баллонов на АТС каждый баллон должен быть закреплен к установочной раме с помощью не менее двух ленточных металлических хомутов, исключающих возможность его проскальзывания, вращения или смещения.
При установке не допускается:
- крепление газовых баллонов с использованием стальных тросов;
- использование сварки для присоединения крепежных деталей к корпусу баллонов.
3.4.12 Баллоны, устанавливаемые на АТС, должны быть свободны от газового топлива.
3.4.13 При размещении внутри багажного отделения (кузова) АТС газовые баллоны совместно с арматурой и присоединительными элементами должны быть заключены в герметичный газонепроницаемый отсек либо горловины баллонов, вентили и соединения газопроводов должны быть заключены в индивидуальный герметичный (газонепроницаемый) кожух по [2] и [3].
3.4.14 Газонепроницаемый отсек (газонепроницаемый кожух) должен обеспечить возможность доступа к баллонным вентилям для их открытия и закрытия.
Допускается располагать рукоятку баллонного вентиля внутри газонепроницаемого отсека (газонепроницаемого кожуха) или пропускать через его стенку.
3.4.15 Выход вентиляционного канала должен находиться на расстоянии не менее 100 мм от системы выпуска ОГ АТС или иного источника тепла и должен быть направлен вниз - при работе АТС на СНГ или вверх - при работе АТС на КПГ.
3.4.16 Размещение газовых баллонов внутри салона пассажирских АТС по [4] и [5] категорически запрещено. Газовые баллоны для СНГ могут быть расположены под днищем. Газовые баллоны для КПГ могут быть расположены как под днищем, так и на крыше.
3.4.17 Металлопластиковые или композитные баллоны, расположенные на крыше АТС, должны быть защищены от прямого солнечного излучения, осадков (снега, дождя) специальным кожухом, который может служить одновременно обтекателем воздуха и обеспечивать доступ к вентилям на баллонах при проверке герметичности.
3.4.18 Крепление заправочного блока должно исключать его проворачивание и обеспечивать его защиту от грязи и влаги.
3.4.18.1 При установке оборудования для КПГ на АТС заправочный блок должен быть размещен с внешней стороны АТС или в моторном отсеке.
3.4.18.2 При установке оборудования для СНГ на АТС заправочный блок должен быть размещен с внешней стороны.
3.4.19 Размещение жестких и гибких газопроводов на АТС должно быть выполнено в соответствии с [2], [3].
При этом должны быть соблюдены следующие требования:
а) любой газопровод, проходящий через пассажирский салон или грузовой отсек, должен иметь дополнительную герметичную газонепроницаемую и вентилируемую оболочку;
б) внутри пассажирского салона или замкнутого пространства грузового отсека не должно быть никаких соединений газопроводов, кроме подсоединения к газонепроницаемому отсеку (газонепроницаемому кожуху) газового баллона и соединения между газопроводом и заправочным устройством;
в) при размещении под днищем ГБТС газопровод должен быть защищен от абразивного и ударного воздействия путем использования элементов шасси или иным способом;
г) газопровод должен быть размещен в доступных местах;
д) в точках крепления между элементом крепления и газопроводом должна быть защитная прокладка;
е) газопроводы высокого давления должны иметь компенсаторы для предотвращения их повреждений в случае возникновения деформации при перекосах рамы ГБТС;
ж) число соединений газопровода должно быть минимально, и к ним должен быть обеспечен свободный доступ для технического осмотра, ремонта и проверки герметичности;
и) жесткие газопроводы следует крепить так, чтобы они не были подвержены внешним нагрузкам;
к) в точке крепления гибкие или жесткие газопроводы следует устанавливать так, чтобы была исключена возможность контактов металлических деталей между собой;
л) жесткие и гибкие газопроводы не должны быть размещены в местах, предназначенных для установки домкрата;
м) соединения газопроводов с переходниками, вентилями и другими элементами ГБО должны быть выполнены с помощью беспрокладочных ниппельных или других соединений, обеспечивающих герметичность при многократных монтажных и демонтажных работах;
н) для соединений элементов ГБО должно соответствовать следующим требованиям:
- паяные или сварные соединения, а также зубчатые соединения обжатием не допускаются;
- трубки из нержавеющей стали должны быть соединены только с помощью деталей из нержавеющей стали;
- распределительные переходники должны быть из стойкого к коррозии материала.
3.4.20 Электрооборудование, входящее в состав ГБО, должно иметь напряжение питания не более напряжения питания бортовой сети АТС.
3.4.21 Электрооборудование, входящее в состав ГБО, должно быть защищено от перегрузок. На питающем кабеле должно быть предусмотрено наличие не менее одного размыкающего предохранителя.
3.4.22 Все элементы электрооборудования должны быть подсоединены и изолированы так, чтобы исключать прохождение электрического тока через узлы, по которым проходит газ.
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
3.4.23 В случае монтажа тороидальных газовых баллонов на штатное место крепления запасного колеса необходимость наличия запасного колеса, место его расположения и способ крепления должны быть предусмотрены изготовителем ГБО в инструкции по установке ГБО и в монтажных чертежах на установку этого оборудования, включая новое место и способ крепления запасного колеса.
3.5 Требования к газобаллонным автомобильным транспортным средствам, выпускаемым после установки газобаллонного оборудования
3.5.1 ГБТС после установки ГБО должно быть испытано на герметичность соединений агрегатов и узлов для КПГ в соответствии с разделом 4.
3.5.2 При положительных результатах испытаний газотопливной системы питания и ГБО по 3.5.1 должны быть проведены регулировочные работы газовой топливной аппаратуры в соответствии с руководством по эксплуатации предприятия - изготовителя ГБО.
3.5.3 ГБО, установленное на двигатель АТС, должно обеспечить показатели концентрации ВВ в ОГ не более соответствующих показателей базового двигателя АТС.
3.5.4 Проверки перевода работы двигателя с газового топлива на нефтяное и обратно должны быть выполнены на отрегулированной системе питания ГБТС.
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
3.5.5 Переход работы двигателя с одного вида топлива на другое должен быть осуществлен в соответствии с требованиями, изложенными в руководстве по эксплуатации предприятия - изготовителя (разработчика) ГБО.
3.5.6, 3.5.7 Исключены с 15.03.2023. - Изменение N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст.
4.1.1 Системы питания ГБТС должны быть испытаны:
а) на содержание ВВ в ОГ;
б) герметичность соединений, их опрессовку и функционирование в соответствии с приложениями А, Б и В.
4.1.2 Испытаниям на герметичность и опрессовку соединений систем питания должны быть подвергнуты:
а) ГБТС, на которые выполнена первичная установка или замена ГБО;
б) ГБТС, имеющие повреждения, связанные с необходимостью замены газовых баллонов, соединительных газопроводов, запорно-расходной и предохранительной аппаратуры;
в) ГБТС с нарушенной в эксплуатации герметичностью газовой системы на линии высокого давления.
4.1.3 Сдачу (приемку) ГБТС на испытания газотопливных систем питания оформляют актом приемо-сдачи в соответствии с приложением Ж.
Акт приемо-сдачи оформляют в двух экземплярах, один из которых остается на предприятии, производящем испытание ГБТС, второй - выдается собственнику ГБТС или его представителю.
Оба акта имеют одинаковую юридическую силу.
4.1.4 Испытания комплекта ГБО, установленного на конкретный тип АТС, допускается проводить по методикам, разработанным предприятием - изготовителем комплекта ГБО с учетом требований типовых методик настоящего стандарта в соответствии с приложениями А, Б и В.
В этом случае методики испытаний должны быть приведены в инструкции по монтажу ГБО на АТС.
4.2 Испытания газотопливных систем газобаллонных автомобильных транспортных средств, работающих на сжиженном нефтяном газе или сжиженном природном газе
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
4.2.1 Испытания газотопливных систем на герметичность и прочность соединений (опрессовку) ГБТС, работающих на СНГ/СПГ, следует проводить сжатым воздухом или инертным газом при давлении (1,60 +/- 0,05) МПа.
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
4.2.2 Испытания газотопливных систем на функционирование и проведение регулировочных работ следует проводить непосредственно СНГ (СУГ)/СПГ на открытой площадке под навесом или в специальном помещении (боксе), перед въездом в которое проверяют герметичность газовой системы питания автомобиля методом обмыливания либо течеискателем.
(п. 4.2.2 в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
4.2.3 Испытания по определению содержания ВВ в ОГ ГБТС проводят в соответствии с методиками, разработанными предприятием - изготовителем комплекта ГБО.
4.2.4 Испытания на герметичность, опрессовку соединений газотопливной системы и ее функционирование на СНГ/СПГ проводят в соответствии с приложением А.
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
4.3 Испытания газотопливных систем газобаллонных автомобильных транспортных средств, работающих на компримированном природном газе
4.3.1 Испытания газотопливных систем на герметичность и опрессовку соединений газопроводов ГБТС, работающих на КПГ, могут проводить сжатым воздухом или инертным газом при следующих фиксированных значениях давления: 1,0 (проверка герметичности); 2,5; 4,9; 9,8 и 19,6 (опрессовка) МПа.
4.3.2 Испытания газотопливных систем питания ГБТС на функционирование включают в себя следующие виды работ:
а) проверка работоспособности и регулировка ГБО при работе двигателя на КПГ;
б) испытания газотопливных систем питания ГБТС с искровой системой зажигания на недопущение одновременной работы двигателя на КПГ и бензине;
в) испытания на функционирование системы переключения вида топлива;
г) испытания по определению содержания ВВ в ОГ ГБТС.
4.3.3 Испытания газотопливных систем на герметичность и опрессовку соединений ГБТС, работающих на КПГ, проводят в соответствии с приложением Б.
4.3.4 Испытания газотопливных систем на функционирование на КПГ проводят в специальном помещении (боксе), перед въездом в которое проверяют герметичность газовой системы питания автомобиля течеискателем или мыльным раствором.
4.3.5 Испытания газотопливных систем на функционирование проводят в соответствии с приложением В.
5 Документация на установку газобаллонного оборудования на автомобильные транспортные средства и проведение испытаний
5.1 После установки ГБО на АТС организация, проводившая установку ГБО, должна передать владельцу АТС следующие документы:
а) заявление-декларацию производителя работ об объеме и качестве работ по внесению изменений в конструкцию АТС: о проверке герметичности и опрессовке системы питания, о проведении периодических испытаний оборудования для питания двигателя газообразным топливом и о соответствии предельно допустимого содержания оксида углерода (CO) в отработавших газах АТС требованиям [8] (приложение N 8), оформленное юридическим лицом или индивидуальным предпринимателем (см. приложение И);
б) заверенные изготовителем или поставщиком, или продавцом копии сертификатов соответствия:
2) на тип газобаллонной системы в целом для соответствующего семейства АТС - по [1];
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
в) свидетельство о проведении периодических испытаний газобаллонного оборудования, установленного на автомобильном транспортном средстве, по форме в соответствии с [9];
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
г) заявление-декларацию об объеме и качестве работ по внесению изменений в конструкцию транспортного средства в соответствии с приложением И.
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
Абзацы второй, третий, четвертый исключены с 15.03.2023. - Изменение N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст.
5.2 Внесение изменений в конструкцию АТС, связанные с установкой ГБО, и последующую проверку выполнения требований настоящего стандарта осуществляют по разрешению и под контролем подразделения органа государственного управления в сфере безопасности дорожного движения по месту регистрационного учета транспортного средства в порядке, установленном нормативными правовыми актами.
Проверку выполнения требований к АТС, находящимся в эксплуатации, в случае внесения изменений в их конструкцию осуществляют в форме предварительной технической экспертизы конструкции на предмет возможности внесения изменений и последующей проверки безопасности конструкции и технического осмотра АТС с внесенными в конструкцию изменениями.
В ходе предварительной технической экспертизы следует удостовериться, что после внесения изменений в конструкцию АТС сохраняется его соответствие требованиям технического регламента, действующего на момент выпуска АТС в обращение.
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
В ходе проверки безопасности конструкции АТС следует удостовериться, что после внесения изменений в конструкцию АТС его безопасность соответствует требованиям [8].
Оформление результатов предварительных технических экспертиз и проверок безопасности конструкции АТС с внесенными в конструкцию изменениями, предусмотренных требованиями [8], осуществляют организации, уполномоченные в соответствии с [10].
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
Для получения разрешения на внесение изменений в конструкцию транспортного средства владелец транспортного средства или его доверенное лицо представляет в подразделение Госавтоинспекции документы в соответствии с [10]. Подразделение Госавтоинспекции осуществляет проверку документов и по ее результатам выдает разрешение по установленной форме или отказывает в его выдаче с указанием причин отказа.
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
5.3 Подразделение Госавтоинспекции производит осмотр транспортного средства с внесенными в его конструкцию изменениями, осуществляет проверку представленных документов и по результатам этих действий выдает "Свидетельство о соответствии транспортного средства с внесенными в его конструкцию изменениями требованиям безопасности" или отказывает в его выдаче с указанием причин отказа. Свидетельство выдается по форме, установленной в соответствии с требованиями [8].
(п. 5.3 в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
5.4 В течение 10 сут после получения свидетельства владельцу транспортного средства необходимо обратиться в подразделение Госавтоинспекции, предоставляющее государственную услугу по регистрации автомототранспортных средств и прицепов к ним, для внесения изменений в регистрационные данные транспортного средства.
(п. 5.4 в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
(обязательное)
ИСПЫТАНИЙ ГАЗОБАЛЛОННОГО ОБОРУДОВАНИЯ НА ГЕРМЕТИЧНОСТЬ,
ОПРЕССОВКУ СОЕДИНЕНИЙ ГАЗОПРОВОДОВ С ЕГО АГРЕГАТАМИ И УЗЛАМИ
И ФУНКЦИОНИРОВАНИЕ ГАЗОБАЛЛОННЫХ АВТОМОБИЛЬНЫХ ТРАНСПОРТНЫХ
СРЕДСТВ, РАБОТАЮЩИХ НА СЖИЖЕННОМ НЕФТЯНОМ ГАЗЕ/СЖИЖЕННОМ ПРИРОДНОМ ГАЗЕ
(в ред. Изменения N 1, утв. Приказом
Росстандарта от 17.10.2022 N 1139-ст)
А.1 Подготовка газобаллонных автомобильных транспортных средств к испытаниям газотопливной системы питания
А.1.1 Устанавливают ГБТС на рабочее место для проведения испытаний.
А.1.2 Проводят наружный осмотр всего ГБО. Особое внимание обращают на соединения трубопроводов и шлангов.
А.1.3 Проверяют возможность открытия и закрытия наполнительного, расходных и магистрального вентилей. Должно отсутствовать давление газа в баллоне(ах).
А.1.4 Закрывают расходные вентили на баллоне и магистральный газовый клапан.
А.1.5 Снимают предохранительный колпачок с заправочного устройства и подсоединяют шланг подачи сжатого воздуха (инертного газа).
А.2 Проверка газовой системы питания на герметичность, опрессовка соединений газопроводов
А.2.1 Подают с пульта управления поста сжатый воздух, доводят его давление до (1,60 +/- 0,05) МПа. Проверяют путем обмыливания или специальным прибором герметичность соединения воздушного шланга с заправочным устройством и герметичность магистрали до наполнительного вентиля.
В случае негерметичности снижают давление воздуха до нулевого значения, подтягивают резьбовые соединения или заменяют уплотнитель и повторяют испытания.
А.2.2 Открывают наполнительный вентиль и наполняют газовый(ые) баллон(ы) воздухом до давления (1,60 +/- 0,05) МПа, контролируя давление поста подачи сжатого воздуха по манометру.
В случае срабатывания предохранительного клапана на баллоне или в блоке арматуры при давлении воздуха менее (1,60 +/- 0,05) МПа проводят его замену на исправный клапан и продолжают испытания.
А.2.3 При достижении давления в баллоне(ах) (1,60 +/- 0,05) МПа прекращают подачу воздуха, закрывают наполнительный вентиль и по истечении 2 - 3 мин начинают проверку газотопливной системы питания на герметичность.
А.2.4 Проверяют герметичность расходных вентилей путем обмыливания. При отсутствии утечек продолжают испытания. При обнаружении утечек устраняют неисправность, предварительно снизив давление воздуха в баллоне до нулевого значения.
А.2.5 Открывают расходный вентиль и наполняют газотопливную систему питания сжатым воздухом до магистрального газового клапана.
Проверяют соединения газопровода, магистральный клапан (в некоторых конструкциях ГБО магистральный газовый клапан совмещен с газовым фильтром). При обнаружении негерметичности закрывают расходный вентиль, сбрасывают давление и устраняют негерметичность. После чего цикл работ повторяют.
А.2.6 Открывают магистральный клапан и путем обмыливания проверяют герметичность соединений газопровода между магистральным клапаном и газовым редуктором.
Если магистральный клапан, газовый фильтр, газовый испаритель в комплекте ГБО выполнены отдельными агрегатами, то проверяют герметичность соединений газопроводов между ними.
Примечания
1 При понижении давления в баллоне вследствие утечек воздуха до (1,00 +/- 0,05) МПа после устранения утечки давление следует довести до (1,60 +/- 0,05) МПа.
2 При разрывах и вспучивании неметаллических шлангов их следует заменить и повторить испытания по А.2.5, А.2.6.
А.2.7 После окончания испытаний на герметичность и опрессовки соединений газотопливной системы питания закрывают наполнительный вентиль, отсоединяют шланги подачи воздуха, предварительно сбросив давление в шланге подачи воздуха.
Проверяют внутреннюю герметичность наполнительного вентиля и вентиля выпуска воздуха.
А.2.8 Оформляют свидетельство в соответствии с [9].
(п. А.2.8 в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
А.2.9 Перемещают ГБТС на площадку хранения.
А.3 Испытания на функционирование газотопливной системы питания на сжиженном нефтяном газе/сжиженном природном газе
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
А.3.1 Заправляют ГБТС сжиженным нефтяным газом/сжиженным природным газом.
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
А.3.2 Устанавливают ГБТС в помещение (пост) для проверки и регулировки работы двигателя на СНГ. Прогревают двигатель на бензине до температуры 70 °C - 80 °C.
А.3.3 Открывают расходный вентиль. Переводят двигатель на газ согласно руководству по эксплуатации ГБО, установленного на ГБТС.
А.3.4 В соответствии с руководством по эксплуатации ГБО проводят регулировку системы питания.
А.3.5 Проверяют работу двигателя на холостом ходу на всех режимах от минимальных до максимальных оборотов коленчатого вала. При этом разгон двигателя должен происходить без "провалов" и "хлопков".
А.3.6 При обнаружении неисправностей в газотопливной системе или системе зажигания проводят регулировку или необходимый ремонт, обеспечив нормальную работу двигателя на СНГ/СПГ.
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
А.3.7 Проверяют содержание оксида углерода CO и углеводородов CH в ОГ при работе на СНГ/СПГ и на бензине.
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
А.3.8 Проверку содержания ВВ в ОГ двигателей с системой впрыска топлива проводят по методикам, разработанным предприятием - изготовителем комплекта ГБО.
А.3.9 Проверку содержания ВВ в ОГ газодизелей проводят по методикам, разработанным предприятием - изготовителем ГБО.
А.3.10 Делают отметку о проведенной регулировке газовой аппаратуры и проверке содержания ВВ в ОГ двигателя при оформлении заявления-декларации об объеме и качестве работ по внесению изменений в конструкцию транспортного средства (см. приложение И).
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
(обязательное)
ИСПЫТАНИЙ ГАЗОБАЛЛОННОГО ОБОРУДОВАНИЯ НА ГЕРМЕТИЧНОСТЬ,
ОПРЕССОВКУ СОЕДИНЕНИЙ ГАЗОПРОВОДОВ С ЕГО АГРЕГАТАМИ И УЗЛАМИ
ГАЗОБАЛЛОННЫХ АВТОМОБИЛЬНЫХ ТРАНСПОРТНЫХ СРЕДСТВ, РАБОТАЮЩИХ
НА КОМПРИМИРОВАННОМ ПРИРОДНОМ ГАЗЕ
Б.1 Подготовка к испытаниям газобаллонных автомобильных транспортных средств
Б.1.1 Устанавливают ГБТС на рабочее место для проведения испытаний.
Б.1.2 Закрывают наполнительный вентиль, магистральный клапан и расходные вентили на баллонах.
Б.1.3 Подготавливают пост подачи сжатого воздуха или инертного газа к работе.
Б.1.4 Снимают предохранительный колпачок со штуцера заправочного устройства.
Б.1.5 Подсоединяют шланг подачи сжатого воздуха или инертного газа к заправочному устройству системы питания и шланг, отводящий воздух или инертный газ за пределы помещения, к вентилю отвода воздуха или инертного газа.
Б.2.1 Подают с пульта управления поста сжатый воздух или инертный газ под давлением (1,00 +/- 0,05) МПа и проверяют путем обмыливания герметичность соединений подающего шланга со штуцером заправочного устройства.
Примечания
1 При обнаружении негерметичности необходимо открыть вентиль сброса воздуха или инертного газа на пульте управления и после снижения давления до нуля устранить негерметичность.
2 После устранения негерметичности операцию по проверке повторяют. Аналогичная технология по сбросу давления воздуха или инертного газа в системе ГБО до нуля при обнаружении негерметичности какого-либо агрегата (узла) или соединения должна быть соблюдена в дальнейшем при переходе с текущей операции проверки герметичности к последующей.
При наличии давления в системе ГБО подтяжка соединений не допускается.
Б.2.2 Открывают наполнительный и расходный вентили на баллонах ГБТС и заполняют газотопливную систему высокого давления воздухом или инертным газом до давления (1,00 +/- 0,05) МПа, контролируя давление по манометру пульта управления поста подачи сжатого воздуха или инертного газа автомобильной газонаполнительной компрессорной станции при испытаниях КПГ.
Б.2.3 Проверяют путем обмыливания герметичность наполнительного вентиля, расходных вентилей, соединений газопроводов, переходника манометра высокого давления, при его наличии, и других соединений.
Б.2.4 Устанавливают переключатель вида топлива на панели кабины водителя в положение "ГАЗ" и последовательно проверяют герметичность всех агрегатов и соединительных газопроводов для карбюраторных систем питания.
Б.2.5 Убедившись в герметичности всех соединений и агрегатов ГБО, снижают давление воздуха в газотопливной системе питания ГБТС до нуля.
Б.2.6 Закрывают наполнительный вентиль, магистральный клапан и расходные вентили.
Б.2.7 Ставят переключатель вида топлива в положение "БЕНЗИН".
Б.2.8 Проверяют герметичность и работоспособность электромагнитного клапана бензиновой системы питания ГБТС для карбюраторных систем питания.
Б.3 Опрессовка соединений газопроводов с агрегатами и узлами газобаллонного оборудования для питания двигателя газообразным топливом
Б.3.1 Убедившись в герметичности газотопливной системы питания ГБТС при давлении 1,0 МПа, проводят опрессовку соединений газопроводов с агрегатами и узлами ГБО при давлениях: 2,5; 4,9; 9,8 и 19,6 МПа. В этих целях для каждого указанного давления повторяют последовательно все операции раздела Б.2 до операции Б.2.4 включительно.
Б.3.2 В случае появления признаков негерметичности в соединениях агрегатов и узлов ГБО при любом из указанных выше значениях давления необходимо приостановить дальнейшую опрессовку, снизить давление воздуха или инертного газа до нуля, соединение разобрать, отремонтировать и повторить испытания.
Б.4 Оформление результатов испытаний
Б.4.1 Результаты испытаний на герметичность и прочность соединений газотопливной системы питания ГБТС вносят в заявление-декларацию об объеме и качестве работ по внесению изменений в конструкцию транспортного средства (см. приложение И).
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
Б.4.2 Заводят двигатель на нефтяном топливе и перемещают ГБТС на площадку хранения или для проверки и регулировки работы двигателя на КПГ.
(обязательное)
ИСПЫТАНИЙ ГАЗОТОПЛИВНЫХ СИСТЕМ ПИТАНИЯ ГАЗОБАЛЛОННЫХ
АВТОМОБИЛЬНЫХ ТРАНСПОРТНЫХ СРЕДСТВ НА ФУНКЦИОНИРОВАНИЕ
ПРИ РАБОТЕ НА КОМПРИМИРОВАННОМ ПРИРОДНОМ ГАЗЕ
В.1 Подготовка газобаллонных автомобильных транспортных средств к испытаниям
В.1.1 Устанавливают ГБТС на пост для проверки работоспособности и регулировки работы двигателя на КПГ и фиксируют его ручным тормозом.
В.1.2 Заводят двигатель на нефтяном топливе и прогревают его при средней частоте вращения до температуры 70 °C - 80 °C.
В.1.3 Исключен с 15.03.2023 года. - Изменение N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст.
В.2 Испытание на функционирование газотопливной системы питания двигателей с искровым зажиганием
В.2.1 Транспортное средство заправляют газом (см. руководство по эксплуатации).
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
В.2.2 Заводят двигатель согласно руководству по эксплуатации ГБО, установленного на ГБТС.
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
В.2.3 Проводят регулировку минимально-устойчивой частоты вращения коленчатого вала двигателя, установленной заводом - изготовителем АТС для холостого хода двигателя в соответствии с руководством по эксплуатации ГБО.
В.2.4 Проверяют работу двигателя на холостом ходу на всех режимах от минимальных до повышенных оборотов коленчатого вала. При этом разгон двигателя должен происходить без "провалов" и "хлопков".
В.2.5 При обнаружении неисправностей в газотопливной системе питания или системе зажигания проводят их регулировку или необходимый ремонт, обеспечив нормальную работу двигателя на газе.
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
В.3 Проверка содержания выбросов вредных (загрязняющих) веществ в отработавших газах двигателя газобаллонных автомобильных транспортных средств при работе на компримированном природном газе и нефтяном топливе
В.3.1 Проверяют содержание оксида углерода CO и углеводородов CH в ОГ при работе двигателя на бензине и КПГ и при необходимости регулируют топливную систему на минимальное содержание CO и CH в ОГ.
В.3.2 Проверку содержания ВВ в ОГ двигателей с системой впрыска топлива проводят по методикам, разработанным предприятием - изготовителем комплекта ГБО.
В.3.3 Проверку содержания ВВ в ОГ газодизелей проводят по методикам, разработанным предприятием - изготовителем ГБО.
В.4 Оформление результатов испытаний
Оформляют свидетельство в соответствии с [9] и заявление-декларацию об объеме и качестве работ по внесению изменений в конструкцию транспортного средства (см. приложение И).
(п. В.4 в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
(рекомендуемое)
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
ФОРМА АКТА ПРИЕМА-СДАЧИ АВТОМОБИЛЬНОГО ТРАНСПОРТНОГО
СРЕДСТВА НА УСТАНОВКУ ГАЗОБАЛЛОННОГО ОБОРУДОВАНИЯ
ДЛЯ РАБОТЫ НА ГАЗОВОМ ТОПЛИВЕ
Форма Г.1
АКТ N
приема-сдачи автотранспортного средства на установку
газобаллонного оборудования для работы
на________________________________
вид газового топлива
Город _______________ Дата ______________
Собственник АТС (фамилия, имя и отчество) (юридическое лицо)
___________________________________________________________________________
Адрес _____________________________________________________________________
___________________________________________________________________________
Модель АТС ________________________________________________________________
Регистрационные данные АТС:
номер VIN _______________________; номер кузова (кабины) __________________
номер шасси _____________________; номер двигателя ________________________
число шин _______________________; серийные номера ________________________
запасное колесо (серийный номер) __________________________________________
Государственный регистрационный знак ______________________________________
Техническое состояние АТС _________________________________________________
кузова, рамы, кабины, крыши и др.
Особые отметки: ___________________________________________________________
указать
Предприятие, осуществляющее установку ГБО _________________________________
___________________________________________________________________________
наименование предприятия, адрес, телефон, факс
Решение предприятия по установке ГБО ______________________________________
___________________________________________________________________________
АТС принято/не принято, если не принято, то указать конкретные причины
Собственник АТС (автовладелец) _________________ ______________
инициалы, фамилия личная подпись
Представитель предприятия __________ ______________ _________________
должность личная подпись инициалы, фамилия
М.П.
(обязательное)
КОНСТРУКЦИЯ И РАЗМЕРЫ СОЕДИНИТЕЛЬНОГО УЧАСТКА
ЗАПРАВОЧНОГО БЛОКА ДЛЯ СЖИЖЕННОГО НЕФТЯНОГО ГАЗА
И ДЛЯ КОМПРИМИРОВАННОГО ПРИРОДНОГО ГАЗА
Д.1 Конструкция и размеры соединительного участка заправочного блока для СНГ представлены на рисунках Д.1 - Д.5, для КПГ - на рисунках Д.6, Д.7, для СПГ - на рисунке Д.8.
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
заправочного блока байонетного типа
Рисунок Д.2 - Соединительный участок
заправочного блока тарельчатого типа
Рисунок Д.3 - Соединительный участок заправочного
блока евротипа для АТС пассажирских и грузовых,
имеющих максимальную общую массу менее 3500 кг
Рисунок Д.4 - Соединительный участок заправочного
блока для АТС пассажирских и грузовых, имеющих
максимальную общую массу более 3500 кг
1 - уплотняемая поверхность; 2 - минимальное
перемещение клапана; 3 - общий допуск
(шероховатость поверхности: Ra 3,2 мкм)
евротипа только для АТС пассажирских и грузовых,
имеющих максимальную общую массу более 3500 кг
--------------------------------
<*> Минимальная длина (блока) узла без учета креплений (блока) узла либо предохранительных колпаков.
Примечание - Чистота обработки уплотняемой поверхности - (0,80 - 0,05) мкм.
Твердость материала - 75 ед. мин. по шкале Роквелла.
Шероховатость поверхности - Ra 3,2 мкм.
- в данной зоне не должно находиться никаких элементов;1 - уплотняемая поверхность эквивалентна размерам
кольцевого уплотнения, указанного в [2]:
(9,19 +/- 0,127) мм - внутренний диаметр;
(2,62 +/- 0,076) мм - по ширине
(узла) 20 МПа для КПГ для АТС пассажирских
и грузовых (исполнение 1)
Примечание - Чистота обработки уплотняемой поверхности - (0,80 - 0,05) мкм.
Твердость материала - 75 ед. мин. по шкале Роквелла.
1 - уплотняемая поверхность эквивалентна размерам
кольцевого уплотнения, указанного в [2]:
(15,47 +/- 0,10) мм - внутренний диаметр;
(3,53 +/- 0,20) мм - по ширине;
2 - в заштрихованной зоне
не должно находиться никаких элементов
для АТС пассажирских и грузовых (исполнение 2)
Примечание - Размер 50 мм - минимальное расстояние до монтажного фланца.
1 - зазор; 2 - радиус скругления;
3 - запорная плоскость штуцера
(рисунок Д.8 введен Изменением N 1, утв. Приказом
Росстандарта от 17.10.2022 N 1139-ст)
(обязательное)
ФОРМА СВИДЕТЕЛЬСТВА О СООТВЕТСТВИИ ТРАНСПОРТНОГО СРЕДСТВА
С УСТАНОВЛЕННЫМ НА НЕГО ГАЗОБАЛЛОННЫМ ОБОРУДОВАНИЕМ
ТРЕБОВАНИЯМ БЕЗОПАСНОСТИ
Приложение Е исключено с 15.03.2023. - Изменение N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст.
(рекомендуемое)
(в ред. Изменения N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст)
ТРАНСПОРТНЫХ СРЕДСТВ НА ИСПЫТАНИЕ ГАЗОТОПЛИВНОЙ СИСТЕМЫ
ПИТАНИЯ НА СООТВЕТСТВИЕ ТРЕБОВАНИЯМ БЕЗОПАСНОСТИ
Форма Ж.1
АКТ N ____
приема-сдачи газобаллонного автотранспортного средства
на испытания газотопливной системы питания
на соответствие требованиям безопасности
Город _______________ Дата ______________
Собственник АТС (фамилия, имя и отчество) (юридическое лицо) или
предприятие, осуществившее установку ГБО __________________________________
Адрес _____________________________________________________________________
Модель ГБТС _______________________________________________________________
Регистрационные данные АТС:
номер VIN _________________________; номер кузова (кабины) ________________
номер шасси _______________________; номер двигателя ______________________
число шин _________________________; серийные номера ______________________
запасное колесо (серийный номер) __________________________________________
Государственный регистрационный знак ______________________________________
ГБТС укомплектовано ГБО ___________________________________________________
___________________________________________________________________________
наименование изготовителя, год выпуска, заводской номер
Используемый газ __________________________________________________________
Число газовых баллонов _________, их номера _______________________________
Причины испытаний ГБО _____________________________________________________
Объем испытаний ___________________________________________________________
опрессовка, функционирование
Предприятие, осуществляющее испытания _____________________________________
___________________________________________________________________________
наименование предприятия, адрес, телефон, факс
Решение предприятия по результатам испытаний ______________________________
___________________________________________________________________________
ГБТС принято/не принято (указать причины)
Собственник ГБТС (автовладелец) ___________________________________________
личная подпись
Представитель предприятия _______________ ______________ __________________
должность личная подпись инициалы, фамилия
М.П.
(обязательное)
ПО ВНЕСЕНИЮ ИЗМЕНЕНИЙ В КОНСТРУКЦИЮ ТРАНСПОРТНОГО СРЕДСТВА
(приложение И в ред. Изменения N 1, утв. Приказом
Росстандарта от 17.10.2022 N 1139-ст)
ЗАЯВЛЕНИЕ-ДЕКЛАРАЦИЯ
об объеме и качестве работ по внесению изменений
в конструкцию транспортного средства
В конструкцию транспортного средства: марка, модель _____________________________________________________ государственный регистрационный знак ______________________________ идентификационный номер (VIN) ____________________________________ номер шасси (рамы) ________________________________________________ номер кузова (кабины) ______________________________________________ модель и номер двигателя ___________________________________________ производителем работ ________________________________________________ (Ф.И.О. или наименование юридического лица, выполнившего работы по внесению изменений в конструкцию транспортного средства) ____________________________________________________________________ (адрес места жительства или юридический адрес) в соответствии с сертификатом соответствия <*> от _______ N ________, выданным _________________, внесено следующее изменение: установлено ГБО для работы на СНГ (КПГ) в комплектации согласно акту приема-сдачи (Акт N ____ от "___" __________ 202__ г.). ГБО установлено в соответствии с конструкторской и технологической документацией изготовителя ГБО (наименование изготовителя, адрес, телефон, сайт (при наличии)). Сертификаты соответствия требованиям ТР ТС 018/2011: (указать номера сертификатов, дату их выдачи, срок действия). Число газовых баллонов - (указать число), место их установки - (указать место), номера баллонов - (указать номера). Места установки баллонов и других компонентов ГБО соответствуют Правилам ООН N 115 (перечислить). Проведены проверка герметичности ГБО воздухом под давлением 1,6 МПа и вакуумирование баллонов <**>. Проведены проверка герметичности ГБО (инертным газом или воздухом) давлением 1,0 МПа, опрессовка последовательно под давлением 2,5, 4,9, 9,8 и 19,6 МПа и вакуумирование баллонов (только при испытаниях ГБО сжатым воздухом) <***>. Проведена регулировка топливной системы питания при работе двигателя на газе и жидком топливе, проверка и регулировка содержания загрязняющих веществ в ОГ двигателя в соответствии с разделом 9 Приложения 8 ТР ТС 018/2011 "___" ___________ 202__ г. Дополнительная информация: __________________________________________ (описываются внесенные изменения в конструкцию систем, узлов и агрегатов ТС) ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ |
--------------------------------
Характеристики транспортного средства после внесенных изменений в конструкцию <*>
Колесная формула/ведущие колеса | |
Схема компоновки транспортного средства | |
Тип кузова/количество дверей (для категории M1) | |
Количество мест спереди/сзади (для категории M1) | |
Исполнение загрузочного пространства (для категории N) | |
Кабина (для категории N) | |
Пассажировместимость (для категорий M2, M3) | |
Количество мест для сидения (для категорий M2, M3, L) | |
Объем багажных отделений (для категории M3 класса III) | |
Масса транспортного средства в снаряженном состоянии, кг | |
Технически допустимая полная масса транспортного средства, кг | |
Габаритные размеры, мм: | |
- длина | |
- ширина | |
- высота | |
База, мм | |
Колея передних/задних колес, мм | |
Описание гибридного транспортного средства | |
Двигатель внутреннего сгорания (марка, тип): | |
- экологический класс | |
- количество и расположение цилиндров | |
- рабочий объем цилиндров, см3 | |
- степень сжатия | |
- максимальная мощность, кВт (об/мин) | |
- максимальный крутящий момент, Н·м (об/мин) | |
Топливо | |
Система питания (тип) | |
Система зажигания (тип) | |
Система выпуска и нейтрализации отработавших газов | |
Трансмиссия (тип) | |
Сцепление (марка, тип) | |
Коробка передач (марка, тип) | |
Подвеска (тип): | |
- передняя | |
- задняя | |
Тормозные системы (тип): | |
- рабочая | |
- запасная | |
- стояночная | |
Шины (марка, тип) | |
Дополнительное оборудование транспортного средства |
--------------------------------
<*> В случае отсутствия изменений характеристик транспортного средства в соответствующую графу вносится запись "Без изменений".
Работы выполнены в полном объеме и в соответствии с заключением предварительной технической экспертизы конструкции транспортного средства N ________, выданным _________________________________________________ ____________________________________________________________________ ____________________________________________________________________ (указываются реквизиты организации, выдавшей заключение предварительной технической экспертизы) Приложение (иные документы): ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ | ||
"___" _______ 202__ г. | ___________________ (подпись) | ________________ (Ф.И.О.) |
М.П." | ||
(обязательное)
ФОРМА СВИДЕТЕЛЬСТВА О ПРОВЕДЕНИИ ПЕРИОДИЧЕСКИХ ИСПЫТАНИЙ
ГАЗОБАЛЛОННОГО ОБОРУДОВАНИЯ, УСТАНОВЛЕННОГО НА АВТОМОБИЛЬНЫХ
ТРАНСПОРТНЫХ СРЕДСТВАХ
Приложение К исключено с 15.03.2023. - Изменение N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст.
(обязательное)
ФОРМА ЗАЯВЛЕНИЯ НА ВНЕСЕНИЕ ИЗМЕНЕНИЙ
В КОНСТРУКЦИЮ ТРАНСПОРТНОГО СРЕДСТВА
Приложение Л исключено с 15.03.2023. - Изменение N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст.
(обязательное)
ФОРМА СВИДЕТЕЛЬСТВА О СООТВЕТСТВИИ ТРАНСПОРТНОГО
СРЕДСТВА С ВНЕСЕННЫМИ В ЕГО КОНСТРУКЦИЮ
ИЗМЕНЕНИЯМИ ТРЕБОВАНИЯМ БЕЗОПАСНОСТИ
Приложение М исключено с 15.03.2023. - Изменение N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст.
Правила ЕЭК ООН N 115 | Единообразные предписания, касающиеся официального утверждения: I. Специальных модифицированных систем СНГ (сжиженный нефтяной газ), предназначенных для установки на механических транспортных средствах, в двигателях которых используется СНГ II. Специальных модифицированных систем СПГ (сжатый природный газ), предназначенных для установки на механических транспортных средствах, в двигателях которых используется СПГ | |
Правила ЕЭК ООН N 110 | Единообразные предписания, касающиеся официального утверждения: I. Элементов специального оборудования механических транспортных средств, двигатели которых работают на компримированном природном газе (КПГ) и/или сжиженном природном газе (СПГ) II. Транспортных средств в отношении установки элементов специального оборудования официально утвержденного типа для использования в их двигателях компримированного природного газа (КПГ) и/или сжиженного природного газа (СПГ) | |
Правила ЕЭК ООН N 67 | Единообразные предписания, касающиеся: I. Официального утверждения специального оборудования транспортных средств категорий M и N, двигатели которых работают на сжиженном нефтяном газе. II. Официального утверждения транспортных средств категорий M и N, оснащенных специальным оборудованием для использования сжиженного нефтяного газа в качестве топлива, в отношении установки такого оборудования | |
Правила ЕЭК ООН N 36 | Единообразные предписания, касающиеся официального утверждения пассажирских транспортных средств большой вместимости в отношении их общей конструкции | |
Правила ЕЭК ООН N 52 | Единообразные предписания, касающиеся официального утверждения маломестных транспортных средств категорий M2 и M3 в отношении их общей конструкции | |
[6] | Правила ЕЭК ООН N 66 | Единообразные предписания, касающиеся официального утверждения крупногабаритных пассажирских транспортных средств в отношении прочности верхней части конструкции |
Правила ЕЭК ООН N 107 | Единообразные предписания, касающиеся официального утверждения транспортных средств категорий M2 и M3 в отношении их общей конструкции | |
Технический регламент Таможенного союза ТР ТС 018/2011 | О безопасности колесных транспортных средств | |
Решение Коллегии Евразийской экономической комиссии от 11 ноября 2014 г. N 207 "Об утверждении единой формы свидетельства о проведении периодических испытаний газобаллонного оборудования, установленного на транспортном средстве, и правил его оформления | ||
(позиция 9 введена Изменением N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст) | ||
Постановление Правительства Российской Федерации от 6 апреля 2019 г. N 413 "Об утверждении Правил внесения изменений в конструкцию находящихся в эксплуатации колесных транспортных средств и осуществления последующей проверки выполнения требований технического регламента Таможенного союза "О безопасности колесных транспортных средств. | ||
(позиция 10 введена Изменением N 1, утв. Приказом Росстандарта от 17.10.2022 N 1139-ст) | ||
УДК 629.038:006.354 | ОКС 43.060 |
Ключевые слова: автомобильное транспортное средство, газобаллонное автотранспортное средство, газобаллонное оборудование, сжиженный нефтяной газ, компримированный природный газ, требование, установка газобаллонного оборудования, испытания газотопливных систем | |
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/akt/0/gost_92568.html
На правах рекламы:
|
© Антон Серго, 1998-2026.
|
Разработка сайта |
|
