СТАНДАРТ ОРГАНИЗАЦИИ

АВТОМОБИЛЬНЫЕ ДОРОГИ

УСТРОЙСТВО, РЕКОНСТРУКЦИЯ И КАПИТАЛЬНЫЙ РЕМОНТ

ВОДОПРОПУСКНЫХ ТРУБ

ЧАСТЬ 1

ТРУБЫ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ.

УСТРОЙСТВО И РЕКОНСТРУКЦИЯ

Roads. Construction, reconstruction and major repair of

water pipes. Part 1. Concrete pipes and reinforced concrete

pipes. Construction and reconstruction

СТО НОСТРОЙ 2.25.99-2013

Список изменяющих документов

(в ред. Изменения N 1, утв. Ассоциацией

"Национальное объединение строителей",

"НОСТРОЙ" от 11.12.2014)

ОКС 93.080

Предисловие

1	РАЗРАБОТАН	Саморегулируемой организацией некоммерческое партнерство "Межрегиональное объединение дорожников "СОЮЗДОРСТРОЙ"
2	ПРЕДСТАВЛЕН НА УТВЕРЖДЕНИЕ	Комитетом по транспортному строительству Национального объединения строителей, протокол от 18 июня 2013 г. N 17
3	УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ	Решением Совета Национального объединения строителей, протокол от 24 июня 2013 г. N 43
4	ВВЕДЕН	ВПЕРВЫЕ

Введение

Настоящий стандарт разработан в рамках Программы стандартизации Национального объединения строителей в соответствии с СТО НОСТРОЙ 1.1-2010 "Стандарты национального объединения строителей. Порядок разработки, утверждения, оформления, учета, изменения и отмены".

Стандарт разработан в комплексе взаимоувязанных стандартов "Автомобильные дороги. Устройство, реконструкция и капитальный ремонт водопропускных труб".

При разработке настоящего документа использовались результаты работ ОАО "СоюздорНИИ", ФГУП "РосдорНИИ", МАДИ, МИИТ, ВТУ.

В стандарте использованы положения зарубежных нормативных документов из банка переводов ФГУП "СТАНДАРТИНФОРМ", типовые проекты ОАО "Трансмост", а также европейские нормы (EN) и нормы Республики Беларусь (СТБ).

Авторский коллектив: докт. техн. наук Э.К. Кузахметова, канд. техн. наук Л.Л. Заикина (МИИТ), канд. техн. наук В.А. Шмелев, Ю.К. Кудимов (ООО "ФСК "МГЦ"), при участии проф., канд. техн. наук В.В. Савицкого (ВТУ).

Сопровождение разработки настоящего стандарта осуществлялось специалистами: А.В. Хвоинский, А.М. Шубин, А.С. Евтушенко (СРО НП "МОД "СОЮЗДОРСТРОЙ")

Работа выполнена под руководством докт. техн. наук, проф. В.В. Ушакова (МАДИ) и канд. техн. наук Л.А. Хвоинского (СРО НП "МОД "СОЮЗДОРСТРОЙ").

1 Область применения

Настоящий стандарт распространяется на устройство и реконструкцию бетонных и железобетонных водопропускных труб на автомобильных дорогах во II - IV дорожно-климатических зонах страны открытым способом и устанавливает требования по выполнению работ при их устройстве и реконструкции.

Положения раздела 10 являются рекомендуемыми.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты и своды правил:

ГОСТ 427-75 Линейки измерительные механические. Технические условия

(ссылка введена Изменением N 1, утв. Ассоциацией "Национальное объединение строителей", "НОСТРОЙ" от 11.12.2014)

ГОСТ 2228-81 Бумага мешочная. Технические условия

ГОСТ 2889-80 Мастика битумная кровельная горячая. Технические условия

ГОСТ 5180-84 Грунты. Методы лабораторного определения физических характеристик

ГОСТ 5631-79 Лак БТ-577 и краска БТ-177. Технические условия

ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия

ГОСТ 6467-79 Шнуры резиновые круглого и прямоугольного сечений. Технические условия

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

(ссылка введена Изменением N 1, утв. Ассоциацией "Национальное объединение строителей", "НОСТРОЙ" от 11.12.2014)

ГОСТ 8267-93 Щебень и гравий из плотных горных пород для строительных работ. Технические условия

ГОСТ 8273-75 Бумага оберточная. Технические условия

ГОСТ 8736-93 Песок для строительных работ

ГОСТ 10181-2000 Смеси бетонные. Методы испытаний

ГОСТ 10528-90 Нивелиры. Общие технические условия

(ссылка введена Изменением N 1, утв. Ассоциацией "Национальное объединение строителей", "НОСТРОЙ" от 11.12.2014)

ГОСТ 10922-90 Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия

ГОСТ 13015-2003 Изделия железобетонные и бетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 15836-79 Мастика битумно-резиновая изоляционная. Технические условия

ГОСТ 18105-2010 Бетоны. Правила контроля и оценки прочности

ГОСТ 20054-82 Трубы бетонные безнапорные. Технические условия

ГОСТ 21924.0-84 Плиты железобетонные для покрытий городских дорог. Технические условия

ГОСТ 22000-86 Трубы бетонные и железобетонные. Типы и основные параметры

ГОСТ 23735-79 Смеси песчано-гравийные для строительных работ. Технические условия

ГОСТ 24211-2008 Добавки для бетонов и строительных растворов. Общие технические условия

ГОСТ 24547-81 Звенья железобетонных водопропускных труб под насыпи автомобильных и железных дорог. Общие технические условия

ГОСТ 25100-2011 Грунты. Классификация

ГОСТ 26633-91 Бетоны тяжелые и мелкозернистые. Технические условия

ГОСТ 28013-98 Растворы строительные. Общие технические условия

ГОСТ 30459-2008 Добавки для бетонов и строительных растворов. Определение и оценка эффективности

ГОСТ 30515-97 Цементы. Общие технические условия

ГОСТ 30693-2000 Мастики кровельные и гидроизоляционные. Общие технические условия

ГОСТ 31108-2003 Цементы общестроительные. Технические условия

ГОСТ Р 52289-2004 Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств

ГОСТ Р 54963-2012 Сетки из стекловолокна щелочестойкие армирующие фасадные. Метод определения механических свойств

ГОСТ Р ИСО 14001-2007 Системы экологического менеджмента. Требования и руководство по применению

СП 28.13330.2012 "СНиП 2.03.11-85 Защита строительных конструкций от коррозии"

СП 35.13330.2011 "СНиП 2.05.03-84* Мосты и трубы"

СП 46.13330.2011 "СНиП 3.06.04-91 Мосты и трубы"

СП 48.13330.2011 "СНиП 12-01-2004 Организация строительства"

СП 126.13330.2012 "СНиП 3.01.03-84 Геодезические работы в строительстве"

СНиП 12-03-2001 Безопасность труда в строительстве. Часть 1. Общие требования

СНиП 12-04-2002 Безопасность труда в строительстве. Часть 2. Строительное производство

СТО НОСТРОЙ 2.6.54-2011 Конструкции монолитные бетонные и железобетонные. Технические требования к производству работ, правила и методы контроля

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальных сайтах Национального органа Российской Федерации по стандартизации и НОСТРОЙ в сети Интернет или по ежегодно издаваемым информационным указателям, опубликованным по состоянию на 1 января текущего года. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться новым (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 водопропускная труба: Малое искусственное сооружение для беспрепятственного пропуска поверхностной воды под земляным полотном автомобильной дороги, конструкция которого рассчитывается в зависимости от расхода воды в расчетный период, скорости ее движения, грунтовых условий и рельефа местности.

3.2 конструктивные элементы автомобильной дороги: Комплекс элементов автомобильной дороги, включающий в себя:

- земляное полотно в виде насыпи или выемки;

- дорожную одежду;

- полосы отвода;

- искусственные сооружения (мосты, эстакады, тоннели, трубы);

- защитные сооружения (снегозащитные заборы, шумозащитные и ветрозащитные устройства);

- элементы обустройства дорог (дорожные знаки, ограждения, светофоры, места отдыха, остановочные пункты, пешеходные дорожки, пункты весового и габаритного контроля, пункты взимания платы, парковки, тротуары и другие сооружения, предназначенные для обеспечения дорожного движения, в том числе его безопасности, за исключением объектов дорожного сервиса).

3.3 капитальный ремонт водопропускной трубы: Комплекс технологических операций, направленный на восстановление первоначальных свойств водопропускной трубы без изменения ее параметров.

3.4 многоочковая водопропускная труба: Водопропускная труба с количеством рабочих отверстий два и более.

3.5 проект: Комплект документации, предназначенной для строительства, реконструкции или капитального ремонта сооружения.

3.6 реконструкция водопропускной трубы: Комплекс технологических операций, целью которого является восстановление свойств трубы с изменением ее параметров (поперечных размеров, длины).

3.7 устройство водопропускной трубы: Комплекс технологических операций, включающий земляные, монтажные, специальные и контрольные (контролирующие) работы, выполняемые в соответствии с проектом.

3.8 элементы конструкции бетонной и железобетонной трубы: Звено, оголовок, фундамент (если он предусмотрен), гидроизоляция, лоток.

4 Требования к материалам бетонных и железобетонных водопропускных труб и их элементов

4.1 Бетонные и железобетонные водопропускные трубы должны обеспечивать необходимую несущую способность, определенную проектом, исходя из расчетной высоты засыпки труб грунтом.

Не допускается применять трубы для группы меньшей расчетной высоты засыпки грунтом.

Элементы железобетонных водопропускных труб должны быть, как правило, типовыми заводского изготовления. В случае необходимости индивидуального изготовления элементов в проекте должны быть представлены конструктивные чертежи и технологические регламенты изготовления.

4.2 Звенья железобетонных труб должны быть изготовлены из тяжелого бетона класса прочности на сжатие не ниже B25 по ГОСТ 26633 и соответствовать требованиям ГОСТ 24547 и ОСТ 35-27.0-85 [1]. При наличии обоснования допускается применять трубы, изготовленные в соответствии с ГОСТ 20054 и ГОСТ 22000.

На дорогах низших технических категорий (IV - V) допускается применять круглые бетонные трубы по ГОСТ 20054 из звеньев с плоской подошвой с отверстиями в свету 1,00 м и 1,25 м и толщиной стенок от 14 до 18 см, изготовленные из бетона B30 или B40.

4.3 Водонепроницаемость бетона водопропускных труб должна быть не ниже W6.

4.4 Отгрузка звеньев труб получателю должна быть произведена после достижения бетоном требуемой прочности по ГОСТ 18105.

4.5 Величина нормируемой отпускной прочности бетона должна соответствовать требованиям ГОСТ 13015 и быть не менее:

- 70% от проектной прочности на сжатие - для звеньев, предназначенных для эксплуатации в районах с расчетной температурой наружного воздуха минус 40 °C и выше;

- 100% от проектной прочности на сжатие - для звеньев, предназначенных для эксплуатации в районах с расчетной температурой наружного воздуха ниже минус 40 °C.

4.6 Допускается поставка звеньев с отпускной прочностью бетона ниже прочности, соответствующей его проектной марке, при условии, что изготовитель представляет договорные гарантийные обязательства по достижению бетоном прочности, соответствующей проектной марке, определяемой по результатам испытаний контрольных образцов в возрасте 28 суток.

4.7 Морозостойкость бетона элементов водопропускной трубы должна соответствовать марке, установленной проектом.

Требуемую морозостойкость рекомендуется достигать применением комплексных воздухововлекающих, газообразующих и пластифицирующих добавок по ГОСТ 24211. Состав добавок должен быть определен в соответствии с ГОСТ 30459.

4.8 Материалы, применяемые для приготовления растворов и бетонных смесей непосредственно на месте работ или доставляемых к месту работ специальными автомобилями, должны удовлетворять требованиям:

- щебень и гравий - ГОСТ 8267;

- арматурные и закладные изделия - ГОСТ 10922;

- песок строительный - ГОСТ 8736;

- песчано-гравийная смесь - ГОСТ 23735;

- цемент - ГОСТ 30515, ГОСТ 31108.

Бетонная смесь должна быть испытана в соответствии с требованиями ГОСТ 10181.

4.9 Бетонные смеси, а также бетон звеньев, предназначенных для эксплуатации в условиях воздействия агрессивной среды, должны удовлетворять требованиям СП 28.13330. Наличие и состав агрессивной среды, а также конкретные требования к бетону и бетонным смесям должны быть указаны в проекте.

4.10 Форма и размеры арматурных изделий, а также монтажных отверстий и петель и их положение в звеньях должны соответствовать указанным в чертежах типовым конструкциям звеньев.

4.11 Сварные арматурные изделия должны удовлетворять требованиям ГОСТ 10922.

4.12 Марки арматурной стали должны соответствовать указанным в проекте и в заказе на изготовление.

Арматурные стали должны удовлетворять требованиям ГОСТ 5781, а арматурные стали водопропускных труб, предназначенных для эксплуатации в агрессивной среде, дополнительно требованиям СП 28.13330.

4.13 Основные размеры и характеристики наиболее часто применяемых безнапорных железобетонных труб приведены в приложении А.

4.14 Трубы ТБ, ТБП, ТС и ТСП по ГОСТ 22000 должны поставляться потребителю в комплекте с резиновыми уплотняющими кольцами.

4.15 Материалы для гидроизоляции труб должны быть водонепроницаемые, био-, тепло-, морозо- и химически стойкие по всей изолируемой поверхности; прочные при длительном воздействии постоянных и временных нагрузок.

4.16 На железобетонных водопропускных трубах, возводимых из прямоугольных и круглых звеньев, отнесенных при приемочных испытаниях на водонепроницаемость к высшей категории качества по ГОСТ 24547, следует применять двухслойную битумную неармированную гидроизоляцию обмазочного типа на основе мастик по ГОСТ 30693.

4.17 На железобетонных водопропускных трубах, возводимых из прямоугольных и круглых звеньев, не имеющих паспорта или не отнесенных к высшей категории качества, а также на бетонных трубах следует применять двухслойную армированную битумную гидроизоляцию оклеечного типа на основе мастик по ГОСТ 2889 или двухслойную битумно-резиновую гидроизоляцию обмазочного типа на основе мастик по ГОСТ 15836.

4.18 Обратная засыпка пазух между стенками фундамента и откосом котлована, а также пространства над верхом звеньев трубы на высоту не менее 1 м (в уплотненном состоянии) должна выполняться несвязным грунтом по ГОСТ 25100 или грунтом насыпи, но не пучинистым и не пылеватым, а при выполнении работ в зимнее время - талым (сухим, несмерзшимся) грунтом с заданным в проекте коэффициентом фильтрации.

5 Транспортирование и хранение элементов труб

5.1 При транспортировании звеньев и других элементов бетонных и железобетонных водопропускных труб должны соблюдаться требования ГОСТ 13015, СНиП 12-03.

5.2 Каждое звено следует укладывать на деревянные прокладки прямоугольного сечения длиной не менее диаметра (ширины) звена и толщиной не менее 100 мм.

5.3 Подъем, погрузку и разгрузку звеньев следует производить с помощью траверс, специальных захватных скоб или других приспособлений в соответствии с требованиями ГОСТ 24547.

5.4 При выполнении погрузочно-разгрузочных работ запрещается:

- применение цепей и тросов с узлами;

- перемещение звеньев волоком;

- сбрасывание или скатывание звеньев.

5.5 На строительной площадке звенья и другие элементы водопропускных труб должны храниться в вертикальном или горизонтальном положении, рассортированными в штабеля по партиям, типоразмерам, маркам. При этом следует обеспечить возможность захвата каждого звена краном и свободный подъем для погрузки на транспортное средство.

5.6 Число рядов звеньев труб при укладке по высоте в зависимости от диаметра труб должно быть не более:

- от 400 до 1000 мм - 4;

- от 1000 до 1200 мм - 3;

- от 1400 до 2400 мм - 2.

Ширина штабеля должна быть не менее его высоты. По ширине штабеля следует укладывать не более двух звеньев.

5.7 Прокладки между звеньями труб по высоте штабеля должны иметь толщину не менее 50 мм и быть расположены одна над другой в местах, указанных в чертежах конструкций звеньев. Под нижний ряд звеньев штабеля должны быть уложены деревянные прокладки прямоугольного сечения длиной не менее ширины звена и толщиной не менее 100 мм (основание должно быть плотным и выровненным). Конструкция прокладок должна иметь упоры, не позволяющие раскатываться нижнему ряду труб.

5.8 Звенья с гидроизоляцией должны иметь защиту от механических повреждений в процессе хранения, транспортирования и монтажа, для чего поверх слоя гидроизоляции должен быть наклеен дополнительный слой крафт-бумаги по ГОСТ 2228 или оберточной бумаги марки А по ГОСТ 8273. Бумага должна плотно прилегать к изоляции и быть прочно приклеена с нахлестом кромок на величину от 2 до 3 см.

6.1 При выполнении всех строительно-монтажных работ, а также при подготовке оснований для устройства водопропускных труб должен выполняться входной и операционный контроль, а также оценка соответствия выполненных работ в соответствии с требованиями СП 48.13330 и раздела 9.

6.2 До начала работ по устройству или реконструкции водопропускных труб в соответствии с проектом производства работ (далее - ППР) должна быть подготовлена строительная площадка, включая территорию для складирования материала и оборудования и зону для монтажа трубы.

6.3 Применяемые при подготовке строительной площадки и выполнении строительно-монтажных работ технические решения должны обеспечивать выполнение требований ГОСТ Р ИСО 14001.

Примечание - За пределами строительных площадок не допускается вырубка леса и кустарника, устройство свалок, складирование материалов, устройство стоянок автотранспорта и дорожно-строительных машин.

6.4 При устройстве водопропускных труб должны реализовываться конструктивные, организационные и технологические решения, обеспечивающие наименьшее вмешательство в окружающую среду и возможное сокращение строительного периода. Основные требования к организации строительной площадки и охране окружающей среды при устройстве водопропускных труб приведены в приложении Б.

6.5 Замена предусмотренных проектом грунтов, материалов, изделий и конструкций, входящих в состав устраиваемой или реконструируемой водопропускной трубы, допускается только по согласованию с проектной организацией и заказчиком.

6.6 Запрещается выполнять работы по устройству и реконструкции водопропускных труб при наличии в русле наледи, а также во время паводка, ледохода, карчехода.

6.7 До сдачи готовой водопропускной трубы в постоянную эксплуатацию на строительной площадке должны быть снесены все вспомогательные сооружения, убран мусор, выполнены работы по рекультивации и благоустройству территории, очищены отверстия и лотки труб.

6.8 Работы, требующие освидетельствования с составлением актов на скрытые работы, приведены в приложении В. Уточненный перечень таких работ должен быть указан в проекте.

7 Технология устройства бетонных и железобетонных труб

7.1 Общие положения

7.1.1 Процесс устройства бетонных и железобетонных водопропускных труб должен состоять из следующих этапов:

- геодезические и разбивочные работы по 7.2;

- устройство котлованов, подготовка оснований по 7.3;

- устройство фундаментов по 7.4;

- монтаж оголовков и звеньев труб по 7.5;

- устройство гидроизоляции по 7.6;

- обратная засыпка грунта по 7.7;

- устройство входных и выходных лотков и гасителей скорости по 7.8;

- завершающие работы по 7.10.

Особенности технологии устройства нетиповых и многоочковых труб приведены в 7.9.

7.1.2 Наличие фундамента водопропускной трубы и его тип, а также вид оголовков и очередность их монтажа должны быть определены в проекте.

7.1.3 Элементы наиболее часто используемых портальных оголовков типовых серий и их характеристики приведены в таблицах Г.1 - Г.4 (приложение Г).

7.1.4 При монтаже элементов трубы и их гидроизоляции должно постоянно контролироваться выполнение стыков (швов) между элементами и звеньями труб.

7.2 Геодезические и разбивочные работы

7.2.1 Геодезические и разбивочные работы должны обеспечить точное расположение трубы в плане и профиле и включать:

- привязку сооружения;

- разбивку сооружения в плане;

- контроль отметок дна котлована и верха основания;

- нивелирование продольного профиля трубы и входного и выходного русел.

Определение всех отметок должно производиться с привязкой к постоянному реперу, расположенному вблизи от строящегося объекта.

7.2.2 Перед началом выполнения строительно-монтажных работ проектное положение трубы должно быть закреплено в натуре и сдано по акту производителю работ. При этом должна быть указана точка пересечения оси трассы с продольной осью трубы. Продольная ось трубы должна быть закреплена кольями.

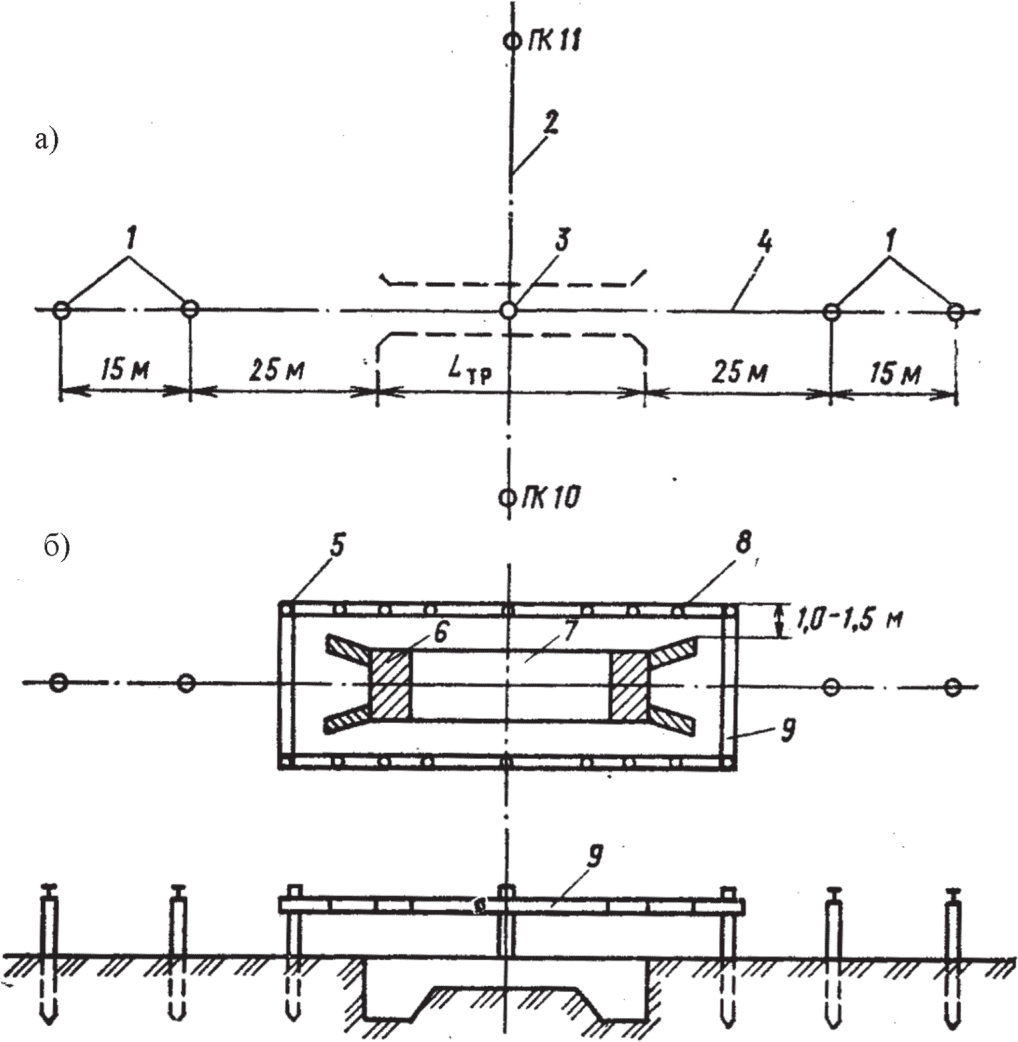

7.2.3 Промерами от оси трубы должен быть намечен контур котлована. Размеры котлована в плане должны соответствовать проектным размерам фундамента с запасом в каждую сторону на 0,5 м.

7.2.4 Работы должны выполняться в соответствии с требованиями СП 126.13330. Геодезическая разбивка трубы оформляется актом, приведенным в приложении Д. Схема разбивки котлована трубы приведена в приложении Е.

7.3 Устройство котлованов, подготовка оснований

7.3.1 До начала работ по устройству котлованов должны быть выполнены подготовительные работы: корчевка кустарника, выравнивание и планировка площадки бульдозерами. Зона монтажа должна быть не менее 10 м в каждую сторону от оси трубы. При планировке площадки следует обеспечить уклон поверхности для стока воды.

7.3.2 Русло водотока со стороны входного оголовка на расстоянии не менее 1,5 м от контура котлована следует перекрыть грунтом и отвести воду во временное русло или выполнить обваловывание строительной площадки в соответствии с требованиями СП 46.13330.

7.3.3 В зависимости от вида грунтов и местных условий для устройства котлованов и оснований должны применяться следующие машины: одноковшовые экскаваторы, оборудованные обратной лопатой с емкостью ковша от 0,15 до 0,65 м³, бульдозеры и погрузчики. Зачистка дна должна выполняться вручную.

7.3.4 В плотных необводненных грунтах при глубине до 1,5 м котлованы устраиваются с отвесными стенками без крепления. При более слабых грунтах по ГОСТ 25100 и большей глубине котлована откосы стенок уполаживаются. Наибольшую крутизну откосов котлованов, устраиваемых без крепления в нескальных грунтах выше уровня грунтовых вод, следует принимать в соответствии с таблицей 1.

Таблица 1

Виды грунтов (по ГОСТ 25100)	Крутизна откоса (отношение его высоты к заложению) при глубине котлована, м, не более
Виды грунтов (по ГОСТ 25100)	1,5	3,0	5,0
Насыпные неслежавшиеся	1:0,67	1:1	1:1,25
Песчаные	1:0,50	1:1	1:1
Супесчаные	1:0,25	1:0,67	1:0,85
Суглинистые	1:0	1:0,50	1:0,75
Глинистые	1:0	1:0,25	1:0,50
Лессовые	1:0	1:0,50	1:0,50
Примечание - К неслежавшимся насыпным относятся грунты с давностью отсыпки до двух лет для песчаных и до пяти лет для пылевато-глинистых грунтов.

7.3.5 При напластовании различных видов грунтов крутизну откосов для всех пластов следует назначать по наиболее слабому виду грунта.

7.3.6 В местах сопряжения более глубоких частей котлована под оголовки с подошвой котлована под секции трубы необходимо устроить откосы, исходя из параметров таблицы 1.

7.3.7 Котлованы следует предохранять от затопления водой. Для их устройства при отметках ниже уровня грунтовых вод проектом должно быть предусмотрено устройство водоотлива, а при слабых водонасыщенных грунтах - шпунтовое ограждение.

7.3.8 При разработке котлована в зимних условиях необходимо принимать меры против промерзания грунта по одному из следующих способов:

- утепление грунта вспашкой на глубину не менее 35 см с последующим боронованием на глубину от 10 до 15 см;

Примечание - Применяется осенью для предохранения грунта от промерзания в случае, когда разработка котлована планируется на зимний период времени.

- укрытие поверхности грунта утепляющими материалами толщиной слоя не менее 10 см;

Примечание - В качестве утепляющих материалов допускается применять опилки, маты, солому и др.

- утепление снегозадержанием.

Примечание - Утепление снегозадержанием включает установку снегозадерживающих щитов, устройство валов из снега толщиной не менее 80 см. Применяется для приостановки дальнейшего промерзания грунта.

7.3.9 Грунт из котлована должен удаляться в отвал на расстояние, исключающее обрушение стенок котлована.

7.3.10 При наличии текучих и текуче-пластичных глинистых грунтов по ГОСТ 25100 в дно котлована следует втрамбовывать слои щебня на глубину не менее 10 см с предварительным удалением верхнего разжиженного слоя грунта.

В водонасыщенных мелких и пылеватых песчаных грунтах дно котлована должно уплотняться с обязательным втрамбовыванием слоя щебня толщиной не менее 10 см.

7.3.11 Котлованы в нескальных связных грунтах по ГОСТ 25100 должны разрабатываться с недобором до проектной отметки на величину от 0,1 до 0,2 м. Окончательная планировка и зачистка дна должна производиться непосредственно перед устройством фундамента.

7.3.12 Готовый котлован должен быть освидетельствован и принят комиссией с представителем заказчика с составлением акта на скрытые работы. Форма акта на скрытые работы приведена в приложении Ж.

7.3.13 Для въезда в котлован автомобилей должно быть выполнено устройство пандуса с уклоном до 0,1 (см. позицию 2 рисунок 1). Пандус должен сооружаться с верховой стороны трубы и иметь покрытие из втрамбованного в грунт щебня или дорожных плит по ГОСТ 21924.0. Конструкция пандуса должна быть указана в ППР.

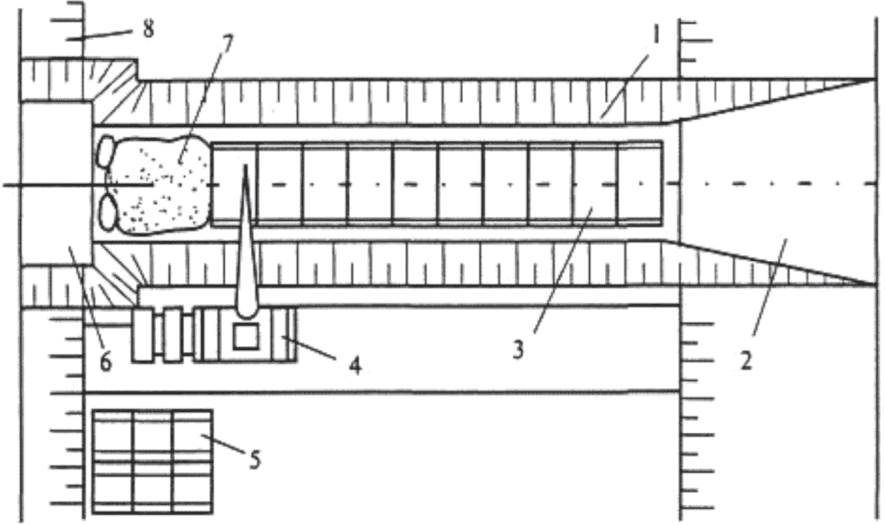

1 - котлован, отрытый в существующем уширенном земляном

полотне; 2 - въезд в котлован в виде пандуса; 3 - уложенные

лекальные блоки; 4 - автомобильный кран; 5 - склад лекальных

блоков; 6 - котлован для оголовка; 7 - цементный раствор;

8 - откос насыпи

Рисунок 1 - Монтаж лекальных блоков

одноочковой водопропускной трубы

7.3.14 В зависимости от высоты насыпи, типа грунтов основания и их несущей способности проектом могут быть предусмотрены следующие виды основания под водопропускные трубы:

- спрофилированное ложе (крупнообломочные и плотные песчаные грунты, твердые и полутвердые глины) по 7.3.15 и 7.3.17;

- гравийно-песчаная подушка по 7.3.16 и 7.3.17;

- фундаменты различного типа по 7.3.18.

7.3.15 Основание трубы в виде спрофилированного ложа следует выполнять вручную, профильным ножом автогрейдера или профильным ковшом экскаватора. Затем необходимо выполнить распределение щебня слоем не менее 5 см, с втапливанием щебня и укаткой грунтового основания катком.

7.3.16 Основание трубы в виде гравийно-песчаной подушки должно устраиваться после зачистки дна котлована путем распределения слоя песчано-гравийной смеси проектной толщины и последующего уплотнения слоя катками вибрационного действия или механическими трамбовками.

7.3.17 Под входными и выходными оголовками следует устраивать щебеночное основание по той же технологии, что и основание под тело трубы. Уплотнение основания под оголовками рекомендуется выполнять ручными трамбовками.

7.3.18 Устройство фундаментов должно выполняться после зачистки дна котлована и устройства гравийно-песчаной подушки в соответствии с проектом.

7.3.19 При наличии слабых грунтов прочность основания должна быть повышена искусственным уплотнением грунтов, устройством песчаных или щебеночных свай, втрамбовыванием щебня, заменой слабого грунта, силикатизацией или цементацией грунтов. Необходимые способы повышения прочности грунтов должны быть указаны в проекте.

7.4 Устройство фундаментов

7.4.1 Устройство фундаментов водопропускных труб должно осуществляться в соответствии с чертежами и схемами, приведенными в проекте.

7.4.2 В зависимости от грунтов основания и местных условий рекомендуется устройство следующих типов фундаментов:

- блочный фундамент;

- сборная или монолитная фундаментная плита;

- монолитный бетонный фундамент;

- свайный фундамент.

7.4.3 Основные типы оснований и фундаментов труб и условия их применения приведены в приложении И.

7.4.4 Блочные фундаменты.

7.4.4.1 Монтаж блочных фундаментов должен начинаться со стороны выходного оголовка. Блоки фундаментов должны укладываться краном с соблюдением порядка, предусмотренного рабочими чертежами и технологическими картами.

7.4.4.2 В процессе установки секций фундаментных блоков на основание необходимо проверить горизонтальность ряда и уклон трубы по верху фундамента. Блоки необходимо укладывать сразу в проектное положение, проверяя уклон фундамента в соответствии с таблицей К.1 (приложение К).

7.4.4.3 После укладки каждого ряда блоков вертикальные швы должны заливаться цементным раствором марки М150 с уплотнением его плоской металлической шуровкой см. изображение а, рисунок 2.

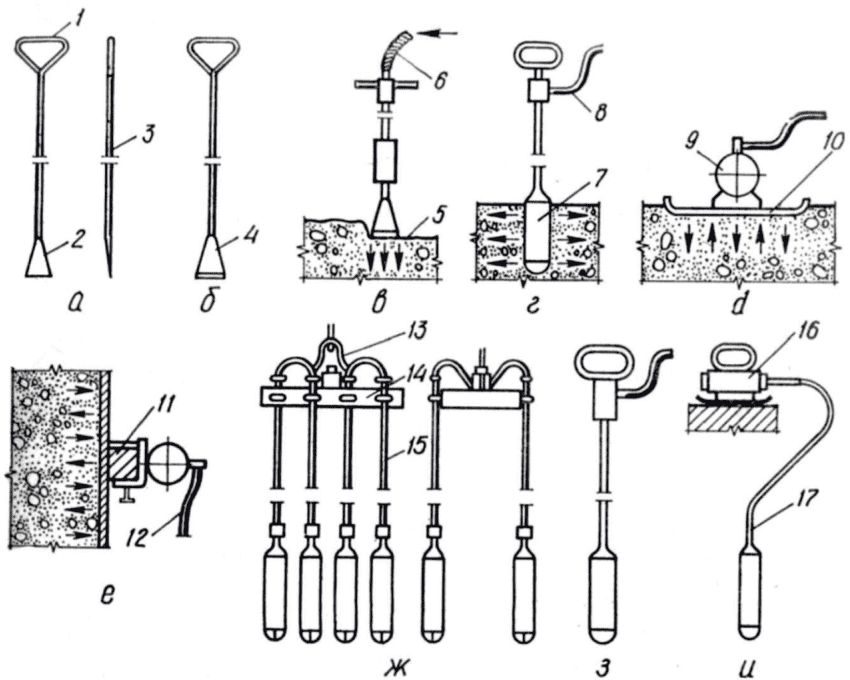

а - шуровка; б - ручная трамбовка; в - пневмотрамбовка;

г - внутренний вибратор; д - поверхностный вибратор;

е - наружный вибратор; ж - вибропакет; з - внутренний

вибратор с двигателем в рабочем органе; и - вибратор

с гибким валом

1 - ручка; 2 - лопатка; 3 - стержень;

4 - трамбующая плита; 5 - бетонная смесь; 6 - шланг;

7 - рабочий орган; 8 - электрокабель; 9 - корпус вибратора;

10 - площадка; 11 - ребро опалубки; 12 - тисковый зажим;

13 - скоба; 14 - планка; 15, 17 - гибкий вал;

16 - электродвигатель

Рисунок 2 - Инструменты и механизмы для уплотнения

бетонной смеси

7.4.4.4 Толщина слоя раствора, на который укладывается очередной блок, должна быть не более 2 см, марка раствора - не ниже М150, класс - не ниже B12,5 по ГОСТ 28013, подвижность - от 11 до 13 см.

7.4.4.5 Разрывы в фундаменте должны заделываться бетонным раствором класса не ниже B20 по ГОСТ 18105.

Примечание - Величина разрыва должна быть меньше половины длины типового фундаментного блока.

7.4.4.6 В деформационные швы между секциями фундаментов в процессе монтажа должны быть вертикально установлены по торцам деревянные прокладки толщиной 3 см, пропитанные битумосодержащими растворами см. 7.5.12.

7.4.4.7 Основные технические характеристики рекомендуемых лекальных фундаментных блоков для звеньев круглых труб приведены в таблице Г.5 (приложение Г).

7.4.5 Сборная или монолитная фундаментная плита.

7.4.5.1 Сборные фундаментные плиты должны монтироваться на подготовленное основание стреловыми кранами, грузоподъемность и вылет стрелы которых соответствуют максимальной массе плит.

7.4.5.2 Работы должны начинаться с монтажа фундаментов оголовков до уровня подошвы секций трубы в соответствии с 7.4.4.1 - 7.4.4.5.

7.4.5.3 Затем пазухи котлована см. 7.3.6 необходимо заполнить щебнем по ГОСТ 8267 с заливкой цементно-песчаным раствором по ГОСТ 28013 или слоями песчано-гравийной смеси по ГОСТ 23735 толщиной от 10 до 15 см с послойным уплотнением ручными или механизированными трамбовками.

7.4.5.4 После этого в направлении от выходного оголовка к входному должны укладываться плиты фундамента под тело трубы. Плиты следует укладывать на слой цементного раствора толщиной от 1 до 2 см по уровню с перевязкой швов.

7.4.5.5 Устройство монолитных фундаментных плит должно выполняться в последовательности, приведенной в 7.4.5.2 - 7.4.5.4, с соблюдением требований СТО НОСТРОЙ 2.6.54 (разделы 4 - 22).

7.4.6 Монолитный бетонный фундамент.

7.4.6.1 Монолитные бетонные фундаменты следует устраивать в случае, когда имеется возможность получить и доставить готовую бетонную смесь.

7.4.6.2 Конструкция монолитных фундаментов и технологическая последовательность работ должны быть указаны в проекте.

7.4.6.3 Технические требования к производству работ, правила и методы контроля по устройству монолитных бетонных и железобетонных конструкций приведены в СТО НОСТРОЙ 2.6.54.

7.4.7 Свайный фундамент.

7.4.7.1 Свайные фундаменты под каждую водопропускную трубу должны проектироваться индивидуально.

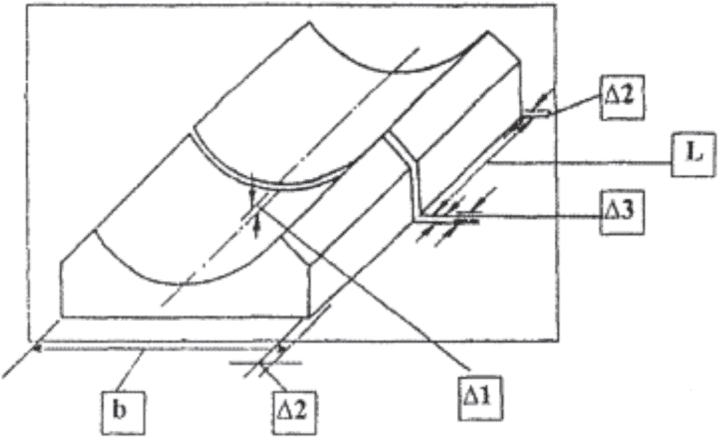

7.4.8 Контролируемые параметры и допуски при монтаже сборных фундаментов труб по 7.4.3, 7.4.4 см. в соответствии с таблицами К.1 и К.2 (приложение К).

7.4.9 При производстве работ в зимних условиях фундаменты на естественном основании, включая подготовку под них, необходимо устраивать сразу после устройства котлована и зачистки грунтового основания, не допуская его промораживания.

7.4.10 Для предохранения фундаментов от промораживания необходимо обеспечить их утепление одним из следующих способов:

- утепление фундамента слоем сухого разрыхленного грунта толщиной не менее 100 см;

Примечание - Применяется для предохранения от промерзания грунта под фундаментами.

- утепление фундамента слоем сухого котельного шлака;

- утепление подошвы фундамента слоем котельного шлака толщиной от 10 до 15 см, укладываемого вместо песчаной подготовки с засыпкой фундаментов шлаком или золой ТЭЦ толщиной не менее 70 см.

Примечание - Два последних пункта применяются, если котлован с фундаментами оставляют на всю зиму.

7.4.11 Работы по устройству фундамента должны быть приняты комиссией с составлением акта на скрытые работы, приведенного в приложении Ж.

7.4.12 После приемки фундаментов пазухи между стенками котлована и фундаментом должны быть засыпаны грунтом в соответствии с требованиями 7.7. Засыпка должна производиться одновременно с обеих сторон фундамента горизонтальными слоями толщиной от 15 до 20 см с послойным уплотнением.

7.5 Монтаж оголовков и звеньев бетонных и железобетонных водопропускных труб

7.5.1 Монтаж оголовков и звеньев водопропускной трубы должен осуществляться автомобильными, пневмоколесными или гусеничными кранами соответствующей грузоподъемности.

7.5.2 Все сборные элементы должны соответствовать требованиям входного контроля.

7.5.3 Поверхности укладываемых элементов должны быть очищены от грязи, мусора, а в зимний период - от льда и снега.

7.5.4 Работы должны начинаться с монтажа блоков выходного оголовка.

7.5.5 Последовательность монтажа должна быть определена в ППР.

7.5.6 Монтаж звеньев трубы должен выполняться в направлении от выходного (смонтированного) оголовка к входному.

7.5.7 Расстроповка элементов оголовка или звена должна производиться после выравнивания элемента и установки его в проектное положение.

7.5.8 Строповочные петли после установки элемента в проектное положение должны быть обрезаны заподлицо с поверхностью бетона. Запрещается срубать петли зубилом или загибать.

7.5.9 Звенья круглых железобетонных труб на лекальные фундаментные блоки должны устанавливаться на деревянные не удаляемые клинья толщиной не менее 2 см. Зазор между звеном трубы и лекальным блоком должен быть заполнен раствором марки не ниже М150, с подвижностью от 11 до 13 см. Раствор должен заливаться с одной стороны звена до появления его с противоположной стороны.

7.5.10 Звенья прямоугольных труб должны укладываться на фундаментную плиту на слой раствора толщиной не менее 2 см всей постелью сразу в проектное положение.

Запрещается дополнительная подливка раствора под блок и его смещение после схватывания раствора.

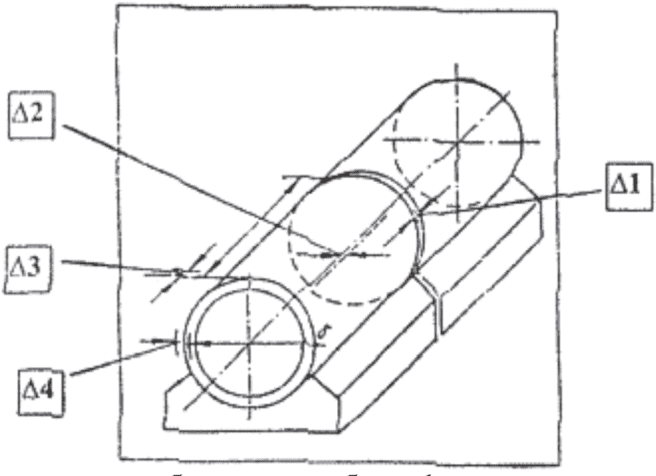

7.5.11 Контролируемые параметры и допуски при монтаже оголовков и звеньев железобетонных водопропускных труб см. в соответствии с таблицами К.3, К.4 (приложение К).

7.5.12 Зазоры между торцами звеньев, а также зазоры между торцами звеньев и блоками оголовков после окончания монтажа должны быть заполнены снаружи и изнутри герметизирующими материалами по инструкции [2] или литыми резиновыми жгутами по ГОСТ 6467.

Жгуты, поставленные с внутренней стороны, должны быть "утоплены" внутрь зазора на глубину от 2 до 3 см от поверхности звеньев и заделаны жестким цементным раствором (состава 1:3) по ГОСТ 28013 или другими материалами, предусмотренными проектом. Жгуты с наружной стороны должны быть "утоплены" на глубину от 1,0 до 1,5 см, зазор над ними должен быть заполнен битумно-резиновой мастикой по ГОСТ 15836. В пределах дуги опирания круглого звена трубы на лекальный блок или плоскости опирания прямоугольного звена на фундаментную плиту зазоры между звеньями должны быть заполнены жгутом изнутри и заделаны цементно-песчаным раствором состава 1:3.

7.5.13 После окончания монтажа всех элементов водопропускной трубы должна быть проведена приемка смонтированной конструкции с оформлением акта по форме, приведенной в приложении Л.

7.6 Устройство гидроизоляции бетонных и железобетонных водопропускных труб

7.6.1 Поверхность бетонных и железобетонных водопропускных труб должна быть защищена гидроизоляцией.

7.6.2 Гидроизоляцию бетонных и железобетонных водопропускных труб необходимо устраивать в соответствии с проектом и требованиями инструкции [2].

7.6.3 Перед выполнением работ по гидроизоляции элементы бетонной или железобетонной водопропускной трубы должны быть тщательно очищены от грязи и пыли, а в зимнее время - от снега и льда и, при необходимости, просушены (зимой прогреты).

7.6.4 Гидроизоляция бетонных и железобетонных звеньев водопропускных труб должна быть выполнена в условиях полигона строительной организации.

7.6.5 Допускается выполнять гидроизоляцию звеньев железобетонных и бетонных водопропускных труб в условиях строительной площадки. Работы по гидроизоляции на стройплощадке следует выполнять при отсутствии атмосферных осадков и положительной температуре воздуха не ниже плюс 5 °C. При выполнении работ в зимнее время в ППР должно быть предусмотрено устройство тепляков, оборудованных устройствами подачи теплого воздуха (например, тепловыми пушками). Устройство гидроизоляции возможно и без тепляков, на подогреваемых изнутри звеньях труб с закрытыми торцами.

7.6.6 Для водопропускных труб из прямоугольных и круглых железобетонных звеньев, отнесенных при приемочных испытаниях на водонепроницаемость к высшей категории качества по ГОСТ 24547, должна применяться двухслойная битумная неармированная гидроизоляция обмазочного типа на основе мастик по ГОСТ 30693. Гидроизоляция устраивается по поверхности ригеля и стен прямоугольных труб и по поверхности секций круглых труб и заполнения зазоров между ними.

7.6.7 Для водопропускных труб, возводимых из прямоугольных и круглых железобетонных звеньев, не имеющих паспорта или не отнесенных к высшей категории качества, а также для бетонных труб должна применяться двухслойная армированная битумная гидроизоляция оклеечного типа на основе мастик по ГОСТ 2889 или двухслойная битумно-резиновая гидроизоляция обмазочного типа на основе мастик по ГОСТ 15836. Гидроизоляция устраивается по поверхности ригеля и стен прямоугольных труб и поверхности круглых труб и заполнения зазоров между ними и заводится на фундамент на величину от 20 до 25 см.

7.6.8 Гидроизоляция оклеечного типа должна устраиваться по загрунтованной битумным лаком по ГОСТ 5631 поверхности бетона послойным нанесением горячей битумной мастики типа Ю-II по ГОСТ 2889 и армирующих материалов по ГОСТ Р 54963.

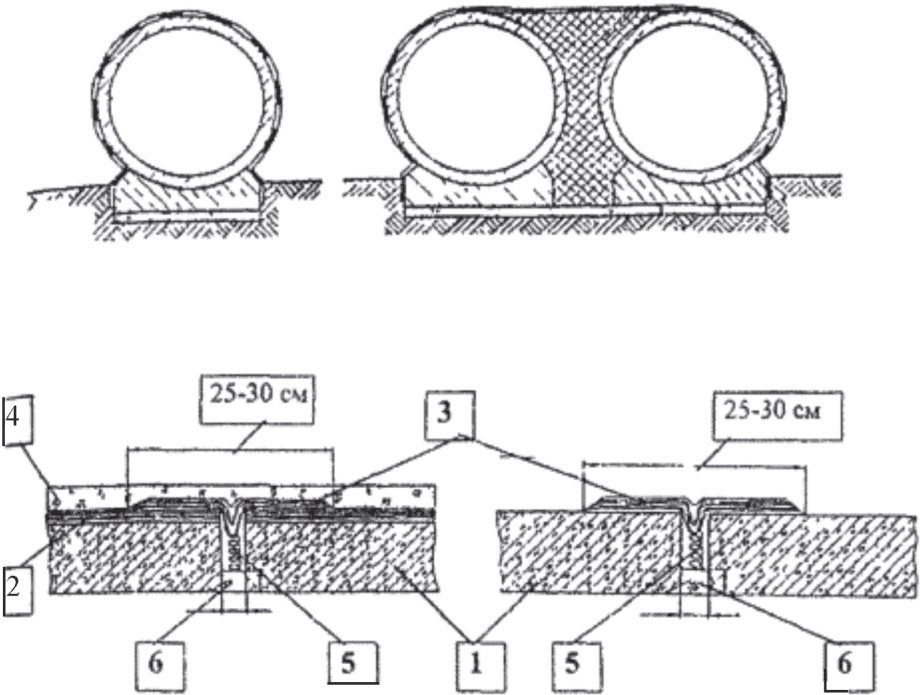

7.6.9 Стыки между прямыми железобетонными или бетонными звеньями водопропускной трубы должны перекрываться битумной мастичной двухслойно-армированной гидроизоляцией полосами шириной от 25 до 30 см, симметрично относительно оси стыка (см. изображение а), рисунок 3).

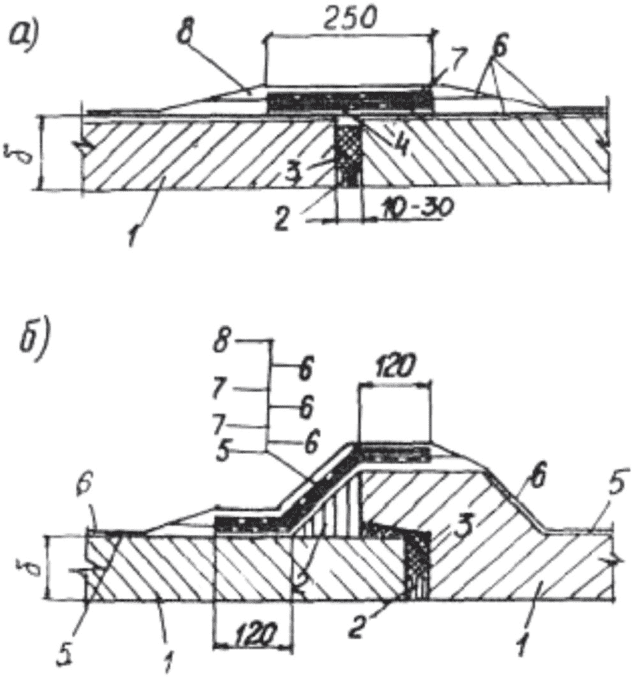

а) фальцевый стык звеньев труб; б) раструбный стык

звеньев труб

1 - сменные звенья трубы; 2 - цементный раствор;

3 - пакля, пропитанная битумом; 4 - хризотилбитумная

мастика; 5 - битумный лак; 6 - хризотилцементная

или хризотилбитумная мастика; 7 - армирующий материал;

8 - отделочный слой из горячей битумной мастики

Рисунок 3 - Стыки звеньев труб с обмазочной гидроизоляцией

7.6.10 Стыки звеньев раструбных железобетонных труб должны заподлицо заполняться песчано-цементным раствором по ГОСТ 28013 и перекрываться битумной мастичной двухслойно-армированной гидроизоляцией с выпусками полос на горизонтальные участки трубы шириной от 100 до 150 мм (см. изображение б), рисунок 3).

7.6.11 Гидроизоляция бесфундаментных труб, перекрывающая стыки между звеньями, должна устраиваться с компенсационным выгибом кверху.

7.6.12 В стыках труб, имеющих фундамент над деформационными швами, дополнительно должен устраиваться компенсатор в виде двухслойно-армированной полосы битумной мастичной гидроизоляции, каждый слой армирующей ткани которой должен быть утоплен внутрь стыка (см. изображение б), рисунок К.3).

7.6.13 Дефекты, возникающие в процессе выполнения работ по гидроизоляции бетонных и железобетонных водопропускных труб, должны быть устранены до начала работ по устройству засыпки.

Примечание - К дефектам гидроизоляции относятся вздутия, складки, просветы армирующих материалов, разрывы и т.д.

7.6.14 Гидроизоляция водопропускных труб и их оголовков, выполненная на месте строительства, должна быть принята представителем заказчика и оформлена актами по форме, приведенной в приложении М.

7.7 Обратная засыпка грунта

7.7.1 Работы по засыпке трубы и пространства за оголовком могут быть выполнены по двум вариантам:

- засыпка с опережением относительно отсыпки насыпи земляного полотна автодороги;

- засыпка после возведения насыпи (в прогале).

7.7.2 Засыпка с опережением относительно отсыпки насыпи земляного полотна автодороги.

7.7.2.1 Первоначально должна быть выполнена засыпка грунтом пазух между стенками котлована и фундаментом до уровня верха фундамента. Засыпка должна вестись горизонтальными слоями толщиной не более 15 см с послойным уплотнением. Коэффициент уплотнения грунта каждого слоя должен быть не менее 0,95.

Запрещается засыпать пазухи при наличии в них воды. На переувлажненных участках пазухи и нижняя часть призмы засыпки трубы на высоту 0,5 м должны быть отсыпаны до наступления устойчивых заморозков.

Примечание - Пазухи между стенками котлована и фундаментом должны быть засыпаны сразу после приемки фундамента.

7.7.2.2 Далее должна быть выполнена засыпка трубы, превышающая высоту звена на 1 м. Грунт должен отсыпаться слоями толщиной от 15 до 20 см одновременно с обеих сторон трубы и уплотняться катками или механизированными трамбовками без переезда техники над трубой. Коэффициент уплотнения грунта каждого слоя должен быть не менее 0,95.

Примечание - Особое внимание следует уделять качеству уплотнения грунта в труднодоступных местах - в нижних четвертях звеньев труб.

7.7.2.3 Возведение насыпи над трубой до проектной отметки должно производиться одновременно с отсыпкой всей насыпи. Досыпка насыпи до проектной отметки должна выполняться теми же грунтами, из которых отсыпается земляное полотно.

7.7.3 Засыпка после возведения насыпи (в прогале).

7.7.3.1 Расстояние между подошвой торцевого откоса насыпи и трубой должно быть с каждой стороны не менее 4 м, а общая ширина прогала - не менее 10 м.

7.7.3.2 Первоначально должна быть выполнена засыпка грунтом пазух между стенками котлована и фундаментом до уровня верха фундамента по 7.7.2.1.

7.7.3.3 Засыпка трубы должна производиться одновременно с обеих сторон слоями толщиной от 15 до 20 см с послойным уплотнением катками или механическими трамбовками без переезда техники над трубой до тех пор, пока высота уплотненной засыпки не достигнет 1 м. Коэффициент уплотнения грунта каждого слоя должен быть не менее 0,95. После этого уплотнение должно продолжаться равномерно по всей ширине насыпи до проектных отметок.

Примечание - Не следует допускать над трубой образования наезженной колеи; проезд техники должен быть равномерен по всей ширине насыпи.

7.7.4 Схемы движения всех механизмов, используемых при обратной засыпке труб, должны быть указаны в ППР.

7.7.5 При расположении водопропускных труб на склонах лога засыпка должна начинаться с низовой стороны. Уровень засыпки с низовой стороны должен превышать уровень засыпки с верховой стороны.

7.7.6 При засыпке труб в зимнее время должны вестись наблюдения за температурой воздуха и укладываемого грунта. В засыпку не должны попадать комья мерзлого грунта, снега и льда. Засыпка должна проводиться сухим, не смерзшимся грунтом. Данные о температуре воздуха и укладываемого грунта, состояние грунта, способы его обработки и подготовки, а также способы и результаты контроля плотности грунта должны быть занесены в общий журнал работ, форма которого приведена в приложении Н.

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: таблицы К.7 - К.10 отсутствуют.

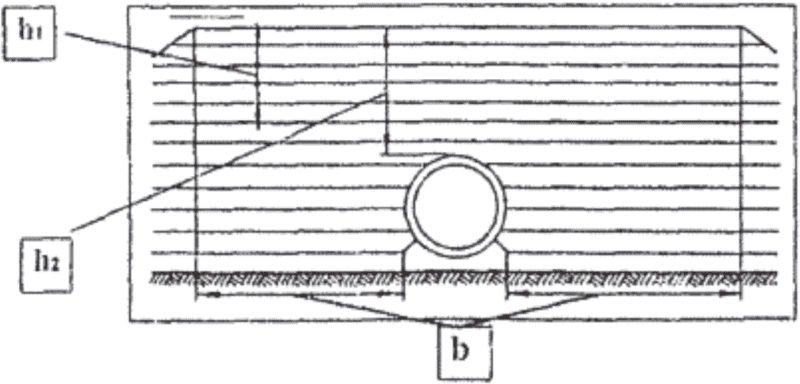

7.7.7 Технические требования по засыпке водопропускных труб приведены в СП 46.13330 (таблица 28). Контролируемые параметры и допуски при засыпке водопропускных труб см. в соответствии с таблицами К.7 - К.10 (приложение К).

7.8 Устройство входных и выходных лотков и гасителей скорости

7.8.1 Для укрепления входного и выходного русел, предотвращения подмыва конструкций водопропускной трубы и размыва насыпи автомобильной дороги проектом должно быть предусмотрено устройство лотков у входного и выходного оголовков трубы.

7.8.2 На легкоразмываемых грунтах логов для уменьшения скорости потока проектом должны быть предусмотрены гасители скорости потока.

7.8.3 Рекомендуется устраивать лотки и гасители скорости из монолитного бетона или из габионных конструкций. Конструкция лотков и гасителей скорости потока должна быть указана в проекте.

7.8.4 Перед устройством лотков основание должно быть спланировано и уплотнено вручную.

7.8.5 Монолитные лотки должны устраиваться из бетона класса прочности на сжатие не ниже B12,5 толщиной 20 см.

7.8.6 Транспортировка бетонной смеси к месту работ должна осуществляться в соответствии с требованиями СТО НОСТРОЙ 2.6.54 (раздел 9).

7.8.7 Организация и производство работ по бетонированию лотков и гасителей скорости должно выполняться в соответствии с требованиями СТО НОСТРОЙ 2.6.54 (разделы 5, 8, 11 - 18) и СП 35.13330.

7.8.8 Контроль качества бетонных работ выполняется в соответствии с требованиями раздела К.5 (приложение К) и СТО НОСТРОЙ 2.6.54 (раздел 2).

7.8.9 При устройстве лотков и гасителей скорости потока из габионных конструкций следует руководствоваться требованиями СТО ИСМ 58748660-01-2010 [3].

7.8.10 После окончания работ по устройству лотков и гасителей скорости потока должен быть составлен акт освидетельствования скрытых работ по форме, приведенной в приложении Ж.

7.9 Особенности устройства нетиповых и многоочковых труб

7.9.1 Конструкция водопропускных труб размеров и сечений, отличных от типовых, а также многоочковых труб и порядок их устройства определяются проектом (см. рисунок 4).

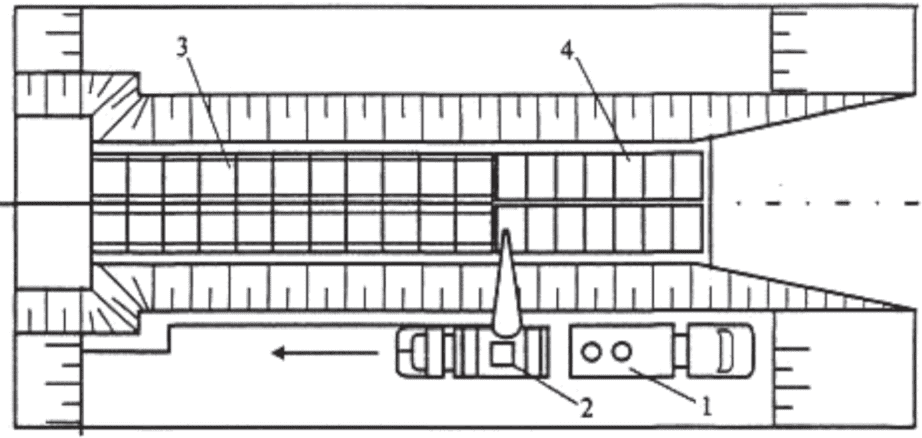

1 - автомобиль с доставленными звеньями трубы;

2 - автомобильный кран; 3 - лекальные блоки; 4 - звенья

водопропускной трубы

Рисунок 4 - Монтаж звеньев двухочковой трубы

7.9.2 При устройстве многоочковых круглых фундаментных труб пазухи между трубами должны заполняться бетонной смесью по ГОСТ 10181, имеющей класс прочности на сжатие не ниже B20. Бетонная смесь может доставляться автомобилями-самосвалами, автобетоносмесителями или изготавливаться на месте в соответствии с требованиями СТО НОСТРОЙ 2.6.54 (разделы 5 - 9).

Бетонная смесь к пазухам должна подаваться в бадьях с помощью крана либо через бункер, снабженный металлическим рукавом. Уплотнение бетонной смеси в пазухах должно осуществляться глубинными вибраторами (см. изображения г, ж - и, рисунок 2). Все работы по бетонированию должны выполняться в соответствии с требованиями СТО НОСТРОЙ 2.6.54 (разделы 11 - 18). Схему заполнения пазух двухочковой трубы бетонной смесью см. на изображении а), рисунок 5.

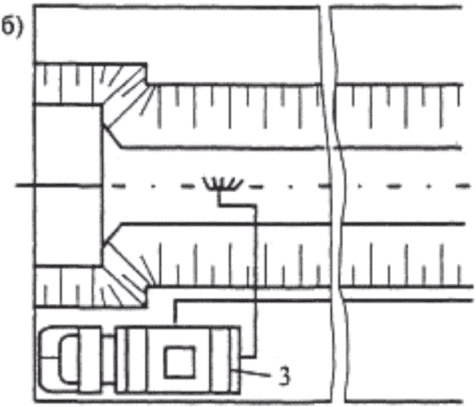

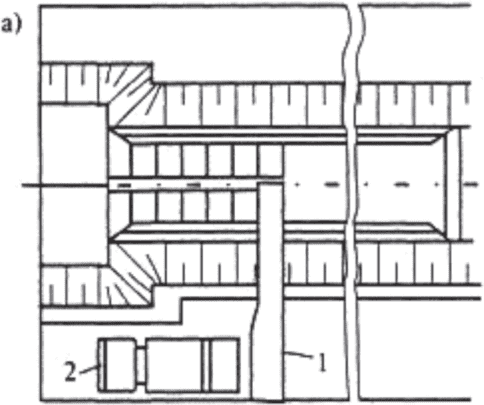

а) заполнение пазух бетонной смесью	б) гидроизоляция трубы

1 - бункер с металлическим рукавом, подающим цементобетонную

смесь для заполнения пазух; 2 - автомобиль-самосвал,

доставляющий бетонную смесь; 3 - автогудронатор с ручным

распределителем битума для гидроизоляции

Рисунок 5 - Заполнение пазух двухочковой трубы

7.9.3 При сооружении бесфундаментных многоочковых бетонных или железобетонных водопропускных труб пространство между трубами необходимо заполнять дренирующим грунтом, отвечающим требованиям 4.18, с тщательным уплотнением его трамбовками.

7.9.4 Бетонные и железобетонные водопропускные трубы размеров и сечений, отличных от типовых, должны бетонироваться на месте в следующей очередности:

- первоначально производится устройство котлованов и подготовка оснований в соответствии с 7.3;

- на подготовленное основание устанавливается изготовленная по чертежам опалубка в соответствии с требованиями СТО НОСТРОЙ 2.6.54 (раздел 11);

- изготавливается и монтируется арматурный каркас в соответствии с требованиями СТО НОСТРОЙ 2.6.54 (раздел 10);

- производится бетонирование с уплотнением бетонной смеси наружными вибраторами через опалубку или глубинными вибраторами. Все работы по бетонированию должны быть выполнены с соблюдением требований СТО НОСТРОЙ 2.6.54 (разделы 12 - 18).

7.9.5 Контроль качества бетонных работ должен осуществляться в соответствии с требованиями раздела К.5 (приложение К) и СТО НОСТРОЙ 2.6.54 (раздел 20).

7.10 Завершающие работы

7.10.1 После выполнения основных работ и до сдачи водопропускной трубы в эксплуатацию должны быть выполнены следующие работы:

- удален из русла и вывезен грунт, отсыпанный на время производства работ;

- очищено русло и пойма от посторонних предметов;

- разобраны и вывезены временные сооружения на строительной площадке;

- выполнена планировка и рекультивация земель, в случае указания в проекте или по предписанию контролирующих органов - посадка кустарников и деревьев на всей территории строительства, включая подъездные дороги;

- выполнено благоустройство территорий в местах грунтовых карьеров.

7.10.2 Выполнение перечисленных работ должно быть указано в акте сдачи водопропускной трубы в эксплуатацию.

8 Реконструкция бетонных и железобетонных водопропускных труб

8.1 Общие требования

8.1.1 Конструктивные решения и способы выполнения работ при реконструкции эксплуатируемых бетонных и железобетонных водопропускных труб должны быть определены в проекте. Проектом может быть предусмотрена реконструкция водопропускной трубы в соответствии с 8.2 или ее удлинение без реконструкции существующей части в соответствии 8.3.

8.1.2 Работы по реконструкции бетонных и железобетонных водопропускных труб рекомендуется выполнять в сухое время года.

8.1.3 До начала работ по реконструкции бетонных и железобетонных водопропускных труб должно быть произведено устройство временного объезда в соответствии с проектом. При невозможности его сооружения необходимо организовать поэтапное выполнение работ на одной половине дороги с одновременным регулированием движения по другой половине.

8.1.4 Ориентировочная потребность в основных машинах и механизмах приведена в приложении П.

8.2 Технологические и конструктивные особенности выполнения работ по реконструкции водопропускной трубы

8.2.1 До начала работ необходимо произвести установку дорожных знаков, указателей объезда и ограждений. Порядок ограждения места производства работ должен быть указан в ППР.

8.2.2 Удаление (разборка) существующей дорожной одежды в пределах будущего котлована и вывоз материала должны осуществляться в соответствии с рекомендациями пособия [4].

8.2.3 Разработка котлована с целью освобождения старой трубы от грунта должна быть выполнена до уровня подошвы фундамента или основания старой трубы и произведена в соответствии с требованиями 7.3.

8.2.4 Котлован по подошве должен быть шире основания старой трубы с одной стороны на 3 м, а с другой стороны - на 1 м. Размеры котлована должны быть указаны в ППР.

Примечание - В котловане с одной стороны от трубы должен быть предусмотрен проезд для машин, а с другой - проход для движения рабочих.

8.2.5 При необходимости устройства временного обводного русла для пропуска воды котлован должен быть уширен.

Примечание - Ширина и глубина временного обводного русла определяются расчетом в ППР.

8.2.6 В слабых и переувлажненных грунтах по ГОСТ 25100 котлован должен ограждаться деревянным или металлическим шпунтом в соответствии с ППР.

8.2.7 Демонтаж конструкций старой водопропускной трубы должен производиться в соответствии с проектом демонтажа.

Блоки фундамента, имеющие трещины, значительные сколы должны быть удалены. Блоки фундамента, не имеющие недопустимых дефектов, могут быть сохранены.

8.2.8 При полном демонтаже всех элементов конструкции бетонной или железобетонной водопропускной трубы, ранее уложенный материал основания должен сдвигаться за пределы котлована бульдозером. Допускается использование старого материала основания для укрепления временного отводного русла.

При полном или частичном сохранении фундамента старой трубы основание может быть сохранено.

8.2.9 Основание под новую трубу должно быть устроено на спланированном и уплотненном дне котлована в соответствии с проектом с соблюдением требований, приведенных в 7.3.

8.2.10 Устройство фундамента, монтаж звеньев и оголовков новой бетонной или железобетонной водопропускной трубы, а также устройство гидроизоляции и устройство входных и выходных лотков и гасителей скорости должны выполняться в соответствии с требованиями 7.4 - 7.6 и 7.8.

8.2.11 Обратная засыпка трубы должна выполняться в соответствии с требованиями 7.7.3. Грунт засыпки должен иметь оптимальную влажность. Коэффициент уплотнения грунта должен быть равен 1,0 во избежание просадок грунта и дорожной одежды над трубой.

8.2.12 Реконструкция многоочковых бетонных или железобетонных водопропускных труб, в том числе путем добавления новых труб к уже существующим, должна производиться в соответствии с требованиями подраздела 7.9.

8.2.13 В завершение работ должны быть выполнены расчистка подводящего и отводящего русел, их укрепление и укрепление откосов у оголовков в соответствии с проектом.

8.3 Технологические и конструктивные особенности выполнения работ по удлинению водопропускной трубы

8.3.1 При одностороннем удлинении бетонных и железобетонных водопропускных труб работы рекомендуется выполнять со стороны выходного оголовка.

8.3.2 При двухстороннем удлинении труб работы рекомендуется выполнять в первую очередь со стороны выходного оголовка. Работы со стороны входного оголовка должны выполняться после завершения основных работ на выходном оголовке.

8.3.3 При наличии в трубе постоянного водотока до начала основных работ должно быть устроено временное отводящее русло в соответствии с проектом.

8.3.4 Первоначально должно быть демонтировано и удалено за пределы зоны работ существующее укрепление лотка трубы и откосов.

8.3.5 Часть грунта откоса, примыкающего к оголовку, должна быть удалена.

Примечание - В случае опасности обрушения откоса должно быть выполнено шпунтовое ограждение.

8.3.6 Демонтаж оголовка трубы, включая открылки и портальную стенку, должен быть произведен с соблюдением требований 8.2.7.

8.3.7 Котлован для устройства основания и фундамента удлиняемой части трубы должен быть разработан в соответствии с требованиями 8.2.4. Планировка и уплотнение дна котлована должны производиться в соответствии с требованиями 7.3.

Примечание - При поступлении в котлован воды необходимо обеспечить ее откачку и выпуск ниже в русло по уклону. При необходимости возможно устройство временного сливного лотка, конструкция и размеры которого должны быть приведены в ППР.

8.3.8 Устройство основания из песчано-гравийной или щебеночной смеси должно быть выполнено в соответствии с требованиями 7.3, монтаж блоков фундамента оголовка и удлиняемой части трубы должен быть произведен в соответствии с требованиями 7.4, монтаж оголовка и звеньев трубы - в соответствии с 7.5, заделка и гидроизоляция швов звеньев - в соответствии с 7.5.12, заполнение бетонной смесью пазух при двух- или трехочковых трубах - в соответствии с 7.9, гидроизоляция трубы - в соответствии с 7.6, устройство лотка у отводящего оголовка - в соответствии с 7.8.

8.3.9 Обратная засыпка грунтом удлиненной части трубы должна быть выполнена в соответствии с требованиями 7.7 и 8.2.11.

Засыпка грунтом должна производиться одновременно с уширением земляного полотна. Для обеспечения совместной работы грунта существующей насыпи с грунтом уширенной части на откосе насыпи должны быть нарезаны уступы, форма и размеры которых указываются в проекте.

8.3.10 В завершение должна быть выполнена расчистка отводящего русла, ликвидировано временное русло с заполнением его местным грунтом, выполнено укрепление русла и откоса у оголовка в соответствии с проектом реконструкции трубы.

9 Контроль выполнения работ при устройстве и реконструкции водопропускных труб

9.1 При выполнении работ по устройству и реконструкции бетонных и железобетонных водопропускных труб должны осуществляться:

- входной контроль;

- операционный контроль;

- оценка соответствия выполненных работ и конструкций совместно с заказчиком.

9.2 При входном контроле осуществляется:

- проверка полноты и качества проектной документации;

- контроль качества строительных материалов и изделий;

- освидетельствование геодезической разбивочной основы.

9.2.1 При осуществлении входного контроля строительных материалов и изделий проверяется наличие маркировки, паспортов и сертификатов качества. Все поступающие на строительную площадку материалы и изделия должны соответствовать требованиям раздела 4.

Соответствие применяемых материалов требованиям подтверждается наличием на них паспортов, а качество - результатами лабораторных испытаний.

9.2.2 Геодезическая основа должна соответствовать требованиям 7.2. Форма акта приемки геодезической разбивочной основы строительства приведена в приложении Д.

9.3 При операционном контроле осуществляется освидетельствование скрытых работ, освидетельствование ответственных конструкций, контроль выполнения и завершения следующих работ:

- устройства котлованов и подготовки оснований см. 7.3;

- устройства фундаментов см. 7.4. Контролируемые параметры и допуски при устройстве фундаментов см. в соответствии с таблицей К.1 (приложение К);

- монтажа звеньев и оголовков см. 7.5. Контролируемые параметры и допуски при монтаже звеньев и оголовков см. в соответствии с таблицей К.2 (приложение К);

- устройства гидроизоляции см. 7.6. Контролируемые параметры и допуски при устройстве гидроизоляции см. в соответствии с таблицей К.3 (приложение К);

- обратной засыпки грунта см. 7.7. Контролируемые параметры и допуски при обратной засыпке см. в соответствии с таблицей К.4 (приложение К);

- устройства входных и выходных лотков и гасителей скорости см. 7.8;

- выполнения завершающих работ см. 7.10.

Перечень скрытых работ при устройстве водопропускной трубы, подлежащих освидетельствованию после их завершения, приведен в приложении В. Форма акта освидетельствования скрытых работ приведена в приложении Ж. Форма общего журнала работ приведена в приложении Н.

Контролируемые параметры и допуски при выполнении бетонных работ см. в соответствии с таблицей К.5 (приложение К).

9.4 Оценка соответствия выполненных работ и конструкций совместно с заказчиком выполняется:

- при промежуточной приемке этапов выполненных работ;

- на заключительном этапе при приемке законченных строительством объектов.

9.4.1 Оценка соответствия выполненных этапов работ должна осуществляться сразу после завершения очередного этапа с составлением соответствующих актов. Форма акта промежуточной приемки ответственных конструкций приведена в приложении Л.

Контролируемые параметры и допуски при устройстве гидроизоляции см. в соответствии с таблицей К.3 (приложение К). Форма акта освидетельствования и приемки гидроизоляции приведена в приложении М.

9.4.2 Заключительная оценка соответствия законченной строительством водопропускной трубы должна осуществляться приемочной комиссией, назначаемой заказчиком. Приемочная комиссия проверяет соответствие законченной строительством водопропускной трубы проектной документации, а также оценивает объем и качество выполненных работ с составлением актов приемки работ.

При заключительной оценке соответствия законченной строительством водопропускной трубы контролю подлежат:

- соответствие сооружения проектной документации;

- соответствие применяемых материалов и изделий требованиям проекта, стандартов и других нормативных документов;

- соответствие объемов работ по отдельным видам требованиям проектной и исполнительной документации;

- полнота и качество промежуточной приемки ответственных конструкций, освидетельствование скрытых работ и ведение исполнительной производственно-технической документации.

Примечание - Исполнительная производственно-техническая документация включает:

- исполнительные чертежи, общие журналы работ и журналы авторского надзора;

- акты освидетельствования скрытых работ и промежуточной приемки ответственных конструкций;

- журналы лабораторного контроля, акты испытаний строительных материалов и контрольных образцов, паспорта, сертификаты на материалы и изделия.

9.4.3 По требованию заказчика может быть произведено вскрытие конструкций. В случае выявления несоответствия выполненных работ проектным решениям и требованиям нормативных документов, работы подлежат переделке.

Примечание - Выполнение данных работ во всех случаях производится за счет заказчика, а выявленные дефекты и брак устраняются подрядной строительной организацией.

9.5 Входной контроль, операционный контроль и оценка соответствия выполненных работ при реконструкции бетонных и железобетонных водопропускных труб должны производиться в соответствии с 9.1 - 9.4.

10 Требования к безопасному выполнению работ

10.1 Работы по устройству бетонных и железобетонных водопропускных труб следует выполнять в соответствии с приложением Р.

Приложение А

(справочное)

ТРУБЫ ЖЕЛЕЗОБЕТОННЫЕ БЕЗНАПОРНЫЕ. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Таблица А.1

Наименование

Типы трубы

Расход материала

Масса трубы, т

Размеры трубы, мм

Эскиз

бетон, м³

сталь, кг

d_e

d₁

d₂

l₁

l₂

Цилиндрические раструбные со стыковыми соединениями герметиками или другими материалами (Т)

Т50.50-2 (3)

0,56

27,3 (32,3)

1,40

620

650

790

5100

100

Т60.50-2 (3)

0,66

36,7 (43,2)

1,70

720

750

890

5100

100

Т80.50-2 (3)

1,20

68,6 (84,7)

3,00

960

990

1170

5110

110

Т100.50-2 (3)

1,90

88,6 (125,6)

4,800

1200

1230

1450

5110

110

Т120.50-1 (2, 3)

2,40

132,3 (273,4)

6,00

1420

1450

1690

5110

110

Т140.50-1 (2, 3)

2,80

194,3 (379,3)

7,00

1620

1650

1890

5110

110

Т160.50-1 (2, 3)

3,50

251,6 (497,3)

8,70

1840

1870

2130

5110

110

То же, с подошвой (ТП)

ТП100.50-2 (3)

2,20

88,6 (125,6)

5,50

1200

1230

1450

5100

110

ТП120.50-1 (2, 3)

2,90

132,3 (273,4)

7,30

1420

1450

1690

5100

110

ТП140.50-1 (2, 3)

3,50

194,3 (379,3)

8,80

1620

1650

1890

5100

110

ТП160.50-1 (2, 3)

4,20

251,6 (497,3)

10,50

1840

1870

2130

5100

110

ТП200.45-1 (2)

5,00

450,9 (562,5)

12,50

2260

2300

2580

4630

130

ТП240.30-1 (2)

4,80

456,4 (547,0)

12,00

2700

2740

3060

3140

140

ИС NORMPROD: примечание.

Текст в графе "Масса трубы" дан в соответствии с официальным текстом документа.

Цилиндрические раструбные с упорным бортиком на стыковой поверхности втулочного конца трубы и стыковыми соединениями, уплотняемыми резиновыми кольцами (ТБ)

ТБ50.50-2 (3)

0,58

26,9 (32,3)

,50

620

651

834

5160

160

ТБ60.50-2 (3)

0,68

36,6 (43,6)

1,70

720

751

934

5160

160

ТБ80.50-2 (3)

1,20

68,3 (85,6)

3,00

960

991

1210

5160

160

ТБ100.50-2 (3)

1,90

88,2 (123,7)

4,80

1200

1231

1498

5160

160

ТБ120.50-1 (2, 3)

2,50

132,5 (278,4)

6,30

1420

1451

1740

5170

170

ТБ140.50-1 (2, 3)

2,90

197,2 (388,6)

7,30

1620

1651

1946

5175

175

ТБ160.50-1 (2, 3)

3,60

256,3 (518,1)

9,00

1840

1878

2196

5185

185

То же, с подошвой (ТБП)

ТБП100.50-2 (3)

2,10

89,4 (126,7)

5,30

1200

1231

1430

5160

160

ТБП120.50-1 (2, 3)

2,70

133,5 (276,2)

6,80

1420

1451

1670

5170

170

ТБП140.50-1 (2, 3)

3,40

196,1 (381,8)

8,50

1620

1651

1876

5175

175

ТБП160.50-1 (2, 3)

4,00

253,6 (501,4)

10,0

1840

1878

2116

5185

185

Цилиндрические раструбные со ступенчатой. стыковой поверхностью втулочного конца трубы и стыковыми соединениями уплотненными резиновыми кольцами (ТС)

ТС50.25-2 (3)

0,310

14,2 (16,9)

0,78

620

631

837

2660

160

ТС50.50-2 (3)

0,580

26,9 (32,3)

1,50

620

631

837

5160

160

ТС60.25-2 (3)

0,370

19,1 (22,7)

0,92

720

731

937

2660

160

ТС60.50-2 (3)

0,680

36,6 (43,6)

1,70

720

731

937

5160

160

ТС80.35-2 (3)

0,880

48,8 (61,1)

2,20

960

971

1213

3660

160

ТС80.50-2 (3)

1,200

68,3 (85,6)

3,00

960

971

1213

5160

160

ТС100.35-2 (3)

1,400

63,2 (88,8)

3,50

1200

1212

1499

3670

170

ТС100.50-2 (3)

1,900

88,4 (123,9)

4,00

1200

1212

1499

5170

170

ТС120.35-1 (2, 3)

1,800

104,5 (207,5)

4,50

1420

1433

1742

3675

175

ТС120.50-1 (2, 3)

2,500

141,5 (286,1)

6,30

1420

1433

1742

5175

175

ТС140.35-1 (2, 3)

2,100

151,5 (286,5)

5,30

1620

1633

1948

3690

190

ТС140.50-1 (2, 3)

2,900

207,8 (396,5)

7,30

1620

1633

1948

5190

190

ТС160.35-1 (2, 3)

2,600

195,4 (375,5)

6,50

1840

1854

2172

3690

190

ТС160.50-1 (2, 3)

3,600

269,5 (521,2)

9,00

1840

1854

2172

5190

190

То же, с подошвой (ТСП)

ТСП100.35-2 (3)

1,60

64,3 (91,8)

4,00

1200

1212

1430

3670

170

ТСП100.50-2 (3)

2,20

89,5 (126,9)

5,50

1200

1212

1430

5170

170

ТСП120.35-1 (2, 3)

2,00

105,6 (205,3)

5,00

1420

1433

1670

3675

175

ТСП120.50-1 (2, 3)

2,80

142,5 (283,9)

7,00

1420

1433

1670

5175

175

ТСП140.35-1 (2, 3)

2,50

150,0 (280)

6,30

1620

1633

1876

3690

190

ТСП140.50-1 (2, 3)

3,60

205,4 (390)

9,00

1620

1633

1876

5190

190

ТСП160.35-1 (2, 3)

3,00

191,7 (363,9)

7,50

1840

1854

2116

3690

190

ТСП160.50-1 (2, 3)

4,20

264,3 (509,6)

10,50

1840

1854

2116

5190

190

Цилиндрические фальцевые с подошвой и стыковыми соединениями, уплотняемые герметическими и др. материалами (ТФП)

ТФП100.50-1 (2, 3)

2,10

84,2 (117,9)

5,30

1200

1078

1118

5070

ТФП120.50-1 (2, 3)

2,80

126,9 (266,0)

6,80

1420

1280

1324

5090

ТФП140.50-1 (2, 3)

3,40

188,6 (371,1)

8,50

1620

1480

1524

5090

ТФП160.50-1 (2, 3)

4,00

246,0 (490)

10,00

1840

1700

1740

5090

ТФП200.45-1 (2, 3)

4,70

438,0 (552,4)

11,80

2260

2108

2160

4590

ТФП240.30-1 (2, 3)

4,40

442,8 (537,5)

11,00

2700

2510

2570

3110

Приложение Б

(рекомендуемое)

ОСНОВНЫЕ ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ

И ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ ПРИ УСТРОЙСТВЕ ВОДОПРОПУСКНЫХ ТРУБ

Б.1 Размеры строительной площадки должны быть минимально необходимыми, а ее планировка должна обеспечивать отвод сточных вод в отстойные устройства. Часть территории строительной площадки следует выделять для обособленной стоянки автомобилей и механизмов, а также для складских помещений.

На строительной площадке должны быть предусмотрены емкости для сбора нечистот и мусора.

Б.2 Степень необходимой очистки, обезвреживания и обеззараживания сточных вод в отстойниках устанавливается санитарно-техническим расчетом, а также контрольными пробами и должна соответствовать Правилам [5].

Б.3 Скапливающиеся на дне отстойников осадки и плавающие материалы вывозят для уничтожения в местах, согласованных с местными органами санитарного надзора.

Б.4 Сброс очищенных сточных вод в водотоки может производиться только с разрешения органов санитарно-эпидемиологического надзора в местах, указанных этими органами.

Б.5 Число временных подъездных дорог к объекту строительства должно быть минимальным.

Б.6 В местах, используемых под строительство водопропускных труб, перед началом работ снимают плодородный слой почвы и складывают в определенном месте. При хранении снятого почвенного слоя необходимо исключить ухудшение его качества (смешивание с подстилающими породами, загрязнение жидкостями и мусором, размыв и выдувание слоя) путем закрепления поверхности отвала, в частности посевом трав.

Б.7 Запрещается сброс загрязненных вод, свалка мусора, стоянка автомобилей и строительство временных сооружений в пределах водоохранных зон.

Б.8 Нарушенные при строительстве участки лесных и водоохранных полос должны быть восстановлены, включая почвенный покров.

Б.9 В целях сокращения территории стройплощадки и уменьшения количества вредных и загрязняющих веществ следует шире применять сборные конструкции, изготавливаемые специализированными предприятиями.

Б.10 Отвод, обвалование или преграждение русел на время строительства водопропускного сооружения на водотоках, используемых в рыбохозяйственных целях, допускаются только с разрешения органов рыбоохраны.

Б.11 Стеснение периодического водотока на время производства работ, при котором возможно подтопление сельскохозяйственных угодий, должно быть согласовано с местной администрацией.

Б.12 В период дождей или подъемов уровней на водотоке не допускается прерывать работы по строительству укреплений земляных сооружений, а также водоотводных и оврагозащитных сооружений без принятия защитных мер по предотвращению смывов и обвалов грунта.

Б.13 Строительство труб в наледеопасных районах необходимо вести с сохранением установившегося на водотоке водно-теплового режима грунтов, торфо-мохового покрова и растительности.

Б.14 В процессе строительства и на его конечной стадии должен быть обеспечен контроль за выполнением следующих работ:

- удаление из русла грунта, отсыпанного на время производства работ, и его вывоз;

- очистка русла и пойм от загромождающих их предметов;

- разборка временных сооружений на строительной площадке;

- планировка и рекультивация земель;

- посадка кустарников и деревьев на всей территории строительства, включая подъездные дороги;

- благоустройство территорий в местах грунтовых карьеров, в том числе карьеров, которые могут быть использованы для рыбохозяйственных прудов или для отдыха населения;

- уполаживание откосов и отсыпка песчаных пляжей.

Выполнение перечисленных работ должно быть указано в акте сдачи сооружения в эксплуатацию.

Приложение В

(рекомендуемое)

ПЕРЕЧЕНЬ СКРЫТЫХ РАБОТ ПРИ УСТРОЙСТВЕ ВОДОПРОПУСКНОЙ ТРУБЫ,

ПОДЛЕЖАЩИХ ОСВИДЕТЕЛЬСТВОВАНИЮ ПОСЛЕ ИХ ЗАВЕРШЕНИЯ

С СОСТАВЛЕНИЕМ АКТОВ СКРЫТЫХ РАБОТ

В.1 Перечень скрытых работ при устройстве водопропускной трубы, подлежащих освидетельствованию после их завершения с составлением актов скрытых работ, приведен в таблице В.1.

Таблица В.1

Вид работ	Предъявляемые документы	Приложения к акту
Геодезическая разбивка осей сооружения	Оперативный журнал геодезических работ Журнал технического нивелирования Журнал тахеометрической съемки	Схема закрепления оси Ведомость реперов Ведомость закрепления опорных точек Ведомость координат опорных точек
Устройство котлована	Общий журнал работ	Исполнительная схема, форма Ф-8
Устройство замены слабых грунтов	Общий журнал работ Журнал физико-механических свойств грунтов	Исполнительная схема, форма Ф-8
Устройство подготовки под фундамент	Общий журнал работ Журнал контроля уплотнения основания Журналы испытания щебня	Исполнительная схема, форма Ф-8
Устройство сборного фундамента	Общий журнал работ Журнал входного контроля Документы, подтверждающие качество конструкций	Исполнительная схема, форма Ф-8
Устройство свайного фундамента	Общий журнал работ Журнал входного контроля Документы, подтверждающие качество конструкций Журнал забивки свай Акты пробной забивки и динамического испытания	Исполнительная схема Сводная ведомость забитых свай, форма Ф-37
Устройство опалубки и установка арматурных каркасов	Общий журнал работ Журнал входного контроля Документы, подтверждающие качество конструкций
Устройство монолитного фундамента	Общий журнал работ Журнал бетонных работ Журнал ухода за бетоном Документы, подтверждающие качество конструкций	Исполнительная схема
Устройство оголовков трубы	Общий журнал работ Журнал входного контроля Документы, подтверждающие качество конструкций	Исполнительная схема
Монтаж звеньев тела трубы	Общий журнал работ Журнал входного контроля Документы, подтверждающие качество конструкций	Исполнительная схема
Заделка швов и устройство оклеечной гидроизоляции	Общий журнал работ Документы, подтверждающие качество конструкций
Расшивка внутренних швов звеньев трубы	Общий журнал работ Документы, подтверждающие качество конструкций
Устройство монолитной стяжки под гидроизоляцию	Общий журнал работ Журнал бетонных работ Журнал ухода за бетоном Документы, подтверждающие качество конструкций
Устройство обмазочной гидроизоляции трубы	Общий журнал работ Журнал гидроизоляционных работ Документы, подтверждающие качество конструкций
Устройство уплотненной грунтовой призмы над телом трубы	Общий журнал работ Журнал контроля плотности земляного полотна Журнал и акт пробного уплотнения земляного полотна Журнал влажности грунта	Исполнительная схема
Устройство защитного лотка металлической гофрированной трубы	Общий журнал работ Документы, подтверждающие качество конструкций
Устройство укрепительных работ на оголовках трубы и откосных частях трубы	Общий журнал работ Документы, подтверждающие качество конструкций и материалов	Исполнительная схема
Примечание - Формы заполняются в соответствии с утвержденным Росавтодором (распоряжение N ИС-478-р от 23.05.2002 г.) "Сборником форм исполнительной производственно-технической документации при строительстве (реконструкции) автомобильных дорог и искусственных сооружений на них".

Приложение Г

(справочное)

ЭЛЕМЕНТЫ ПОРТАЛЬНЫХ ОГОЛОВКОВ И ЛЕКАЛЬНЫХ ФУНДАМЕНТНЫХ

БЛОКОВ БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ ТРУБ

Таблица Г.1

Блоки портальных стенок ТПР

Изделие	L, мм	H, мм	B, мм	Масса, т
П 8.14 D = 800 мм	1450	2720	350	3,21
П 10.14 D = 1000 мм	1450	2720	350	2,93
П 10.15 D = 1000 мм	1500	2720	350	3,16
П 12.18 D = 1200 мм	1750	2930	350	3,90
П 14.16 D = 1400 мм	1620	3150	350	3,60
П 14.20 D = 1400 мм	1950	3150	350	4,40
П 15.18 D = 1500 мм	1840	3350	350	4,00
П 15.21 D = 1500 мм	2140	3350	350	4,85
Примечание - Блоки портальных стенок изготовляются из бетона B25, F200, W6.

Таблица Г.2

Откосные стенки ТПР

Изделие	L, мм	H, мм	B, мм	Масса, т
К 14 (левая, правая)	2250	2700	300	3,80
К 15 (левая, правая)	2860	2900	300	4,40
Примечание - Откосные стенки изготовляются из бетона B20, F200, W6.

Таблица Г.3

Блоки портальных стенок ТПР

Изделие	L, мм	H, мм	B, мм	Масса, т
СТ 8 D = 500 мм	1500	1850	300	1,51
СТ 9 D = 800 мм	2260	2350	300	2,88
СТ 10 D = 1000 мм	1220	2720	350	2,24
СТ 11 D = 1200 мм	1420	2930	350	2,88
СТ 12 D = 1500 мм	1760	3250	350	3,76
СТ 13 D = 1800 мм	2100	3570	350	4,80
Примечание - Блоки портальных стенок изготовляются из бетона B25, F200, W6.

Таблица Г.4

Откосные стенки ТПР

Изделие	L, мм	H, мм	B, мм	Масса, т
СТ 4 (левая, правая)	1850	2270	300	2,35
СТ 5 (левая, правая)	2200	2470	300	2,98
СТ 6 (левая, правая)	2700	2790	300	4,00
СТ 7 (левая, правая)	3220	3110	300	5,35
Примечание - Откосные стенки изготовляются из бетона B20, F200, W6. Допустимые отклонения от проектных размеров +/- 10 мм.

Таблица Г.5

Блоки фундамента лекальные для круглых звеньев труб

Наименование, марка	Геометрические размеры, мм			Характеристики бетона			Расход материалов		Масса
Наименование, марка	длина	ширина	высота	B	F	W	бетон, м³	арматура, кг	т
Ф 20.1 D = 1000 мм	2100	1190	430	20	200	6	0,79	26,563	2
Ф 20.2 D = 1200 мм	2100	1460	490	20	200	6	1,05	33,534	2,65
Ф 20.3 D = 1400 мм	2000	1620	520	20	200	6	1,15	35,041	2,88
Ф 20.4 D = 1600 мм	2000	1780	540	20	200	6	1,44	39,91	3,7
Примечание - Допустимые отклонения от проектных размеров: - в размерах блоков фундамента по высоте - +/- 5 мм; - по остальным размерам - +/- 10 мм.

Приложение Д

(рекомендуемое)

Акт

приемки геодезической разбивочной основы для строительства

___________________________________________________________________________

(наименование объекта строительства)

г. ___________________________________ "____" ________________ 201__ г.

Комиссия в составе:

ответственного представителя заказчика ____________________________________

___________________________________________________________________________

(фамилия, инициалы, должность)

ответственных представителей подрядной строительно-монтажной организации __

___________________________________________________________________________

(фамилия, инициалы, должность)

рассмотрела представленную техническую документацию на геодезическую

разбивочную основу для строительства ______________________________________

___________________________________________________________________________

(наименование объекта строительства)

и произвела осмотр закрепленных на местности знаков этой основы.

Предъявленные к приемки знаки геодезической разбивочной основы для

строительства, их координаты, отметки, места установки и способы

закрепления соответствуют представленной технической документации

___________________________________________________________________________

(наименование проектной организации, номера чертежей, дата выпуска)

___________________________________________________________________________

и выполнены с соблюдением заданной точности построений и измерений.

На основании изложенного комиссия считает, что заказчик сдал,

а подрядчик принял знаки геодезической разбивочной основы для

строительства (наименование объекта или его отдельных цехов, зданий,

сооружений)

Приложения:

___________________________________________________________________________

(чертежи, схемы, ведомости и т.п.)

___________________________________________________________________________

Представитель заказчика:

_______________________________ ________________

(Ф.И.О.) (подпись)

Представители подрядчика:

Производитель работ

______________________________ _________________

(Ф.И.О.) (подпись)

Работник геодезической службы

______________________________ _________________

(Ф.И.О.) (подпись)

Приложение Е

(рекомендуемое)

СХЕМА ГЕОДЕЗИЧЕСКОЙ РАЗБИВКИ ВОДОПРОПУСКНОЙ ТРУБЫ

а) разбивка и закрепление осей трубы; б) разбивка котлована

1 - выносные метки (столбы); 2 - ось трассы; 3 - точка

пересечения осей трубы и насыпи; 4 - ось трубы; 5 - столб;

6 - оголовок; 7 - котлован; 8 - колья; 9 - обноска из досок;

L_тр - длина труб

Рисунок Е.1 - Схема геодезической разбивки

водопропускной трубы

Приложение Ж

(рекомендуемое)

Акт

освидетельствования скрытых работ, выполненных

на строительстве

___________________________________________________________________________

(наименование и место расположения объекта)

"____" __________________ 201__ г.

Мы, нижеподписавшиеся:

Ответственный представитель исполнителя работ

___________________________________________________________________________

(фамилия, инициалы, организация, должность)

Ответственный представитель технического надзора

___________________________________________________________________________

(фамилия, инициалы, организация, должность)

а также лица, дополнительно участвующие в освидетельствовании:

___________________________________________________________________________

(фамилия, инициалы, организация, должность)

___________________________________________________________________________

(фамилия, инициалы, организация, должность)

произвели осмотр работ, выполненных _______________________________________

___________________________________________________________________________

(наименование подрядчика (исполнителя работ))

и составили настоящий акт о нижеследующем:

1. К освидетельствованию предъявлены следующие работы _________________

___________________________________________________________________________

(наименование скрытых работ)

2. Работы выполнены по проектно-сметной документации __________________

___________________________________________________________________________

(наименование проектной организации, N чертежей и дата

___________________________________________________________________________

составления или идентификационные параметры эскиза

___________________________________________________________________________

или их записи в журнале авторского надзора)

3. При выполнении работ применены _____________________________________

___________________________________________________________________________

(наименование материалов, конструкций, изделий со ссылкой на паспорта

___________________________________________________________________________

или другие документы о качестве)

Исполнителем работ предъявлены следующие дополнительные доказательства

соответствия работ предъявляемым к ним требованиям, приложенные

(не приложенные) к настоящему акту ________________________________________

___________________________________________________________________________

(исполнительные схемы и чертежи, заключения лаборатории и т.п.)

___________________________________________________________________________

4. При выполнении работ отсутствуют (или допущены) отклонения от

проектно-сметной документации _____________________________________________

___________________________________________________________________________

(при наличии отклонений указывается, кем согласованы, N чертежей и дата

___________________________________________________________________________

согласования)

5. Даты: начала работ _____________________________

окончания работ __________________________

6. Работы выполнены в соответствии с проектно-сметной документацией

и требованиями действующих нормативных документов.

На основании изложенного разрешается производство последующих работ

по устройству (монтажу) ___________________________________________________

___________________________________________________________________________

(наименование последующих работ и конструкций)

Ответственный представитель

исполнителя работ (подрядчика) ____________________

(подпись)

Ответственный представитель

технического надзора ____________________

(подпись)

Дополнительные участники:

_____________________________ ____________________

(Ф.И.О.) (подпись)

_____________________________ ____________________

(Ф.И.О.) (подпись)

_____________________________ ____________________

(Ф.И.О.) (подпись)

Дополнительная информация:

___________________________________________________________________________

К настоящему акту прилагаются:

___________________________________________________________________________

Приложение И

(справочное)

ТИПЫ ОСНОВАНИЙ И ФУНДАМЕНТОВ ТРУБ

Таблица И.1

Типы фундаментов труб	Схема	Тип основания	Условия применения
Типы фундаментов труб	Схема	Тип основания	по инженерно-геологическим условиям	по толщине стенки, см	по отверстию трубы, м	по высоте насыпи, м
Бесфундаментные		Спрофилированное по очертанию трубы земляное ложе	На крупнообломочных и плотных песчаных (кроме пылеватых) грунтах, а также твердых и полутвердых глинистых грунтах с условным сопротивлением более 2,5 кг/см² с расположением уровня грунтовых вод не менее чем на 0,30 м ниже гравийно-песчаного основания	8	0,50	0,90
				8	0,75	1,35
				10	1,00	4,00
				12	1,00	7,00
		Грунтовое основание	На скальных грунтах	8	0,50	0,90
				8	0,75	1,35
				12	1,00	6,00
				18	1,25	1,70
		Гравийно-песчаная подготовка	На крупнообломочных и плотных песчаных (кроме пылеватых) грунтах, а также твердых и полутвердых глинистых грунтах с условным сопротивлением не менее 2,5 кг/см² с расположением уровня грунтовых вод не менее чем на 0,30 м ниже гравийно-песчаного фундамента	8	0,50	0,90
				8	0,75	1,35
				12	1,00	7,00
				14	1,25	7,00
				16	1,50	8,00
Фундаментные		Тип 1	На скальных грунтах	12	1,00	6,0
		Тип 1	На скальных грунтах	18	1,25	17,0
		Лекальный блок	На песчаных и глинистых грунтах всех наименований с расчетным сопротивлением не менее расчетного давления под подошвой фундамента трубы	12	1,00	7,00
				18	1,25	20,0
				22	1,50	20,0
				24	2,00	20,0
		Тип 3	На скальных грунтах	12	1,00	7,0
		Тип 3	На скальных грунтах	18	1,25	17,0
		Монолитный бетон	На песчаных и глинистых грунтах всех наименований с расчетным сопротивлением не менее расчетного давления под подошвой фундамента трубы	12	1,00	7,0
				18	1,25	20,0
				22	1,50	20,0
				24	2,00	20,0

Приложение К

(обязательное)

КОНТРОЛИРУЕМЫЕ ПАРАМЕТРЫ ПРИ УСТРОЙСТВЕ

БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ ВОДОПРОПУСКНЫХ ТРУБ

К.1 Монтаж сборных фундаментов труб.

L - длина секции фундамента;

b - ширина секции фундамента

Рисунок К.1 - Конструкция сборного фундамента

из лекальных блоков

Таблица К.1

Операционный контроль монтажа фундаментов

Операционный контроль

Обоснование

Контролируемые параметры

Допускаемые отклонения

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: пункт 6.68 в СП 46.13330 отсутствует. Возможно, имеется в виду таблица 13 пункта 9.83.

Уступы в рядах фундаментных блоков по высоте

: не более 10 мм

СП 46.13330 (пункт 6.68, таблица 17)

Длина и ширина секций фундаментов

: отклонения не должны превышать значений от минус 10 до +20 мм

СП 46.13330 (пункт 6.68, таблица 17)

Относительные смещения смежных железобетонных и бетонных элементов

Не более 10 мм

СП 46.13330 (пункт 6.68, таблица 17)

Величина зазоров между секциями фундаментов и звеньями (от проектной величины). Зазоры между звеньями и секциями фундаментов труб должны быть в одной плоскости

: Не должна превышать +/- 5 мм

СП 46.13330

(пункт 6.68, таблица 17)

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: пункт 6.63 в СП 46.13330 отсутствует. Возможно, имеется в виду пункт 9.78.

Примечания

1 Установку блоков следует вести посекционно в направлении от выходного оголовка трубы к входному в соответствии с СП 46.13330 (пункт 6.63).

2 Строительный подъем труб при высоте насыпи свыше 12 м следует назначать в соответствии с расчетом ожидаемых осадок от веса грунта насыпи. При расчете осадок труб допускается использовать методику, применяемую при расчете осадок фундаментов.

Трубы под насыпями высотой 12 м и менее следует укладывать со строительным подъемом (по лотку), равным:

- 1/80h - при фундаментах на песчаных, галечниковых и гравелистых грунтах основания;

- 1/50h - при фундаментах на глинистых, суглинистых и супесчаных грунтах основания;

- 1/40h - при грунтовых подушках из песчано-гравелистой и песчано-щебеночной смеси (h - высота насыпи).

Отметки лотка входного оголовка (или входного звена) трубы следует назначать так, чтобы они были выше отметок среднего звена трубы как до проявления осадок основания, так и после прекращения этих осадок.

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: пункт 1.49 отсутствует. Вероятно, имеется в виду пункт 5.49.

Стабильность проектного положения секций фундаментов и звеньев водопропускных труб в направлении продольной оси сооружений должна быть обеспечена устойчивостью откосов насыпи и прочностью грунтов основания в соответствии с СП 35.13330 (пункт 1.49).

3 При устройстве труб на скальных грунтах и на свайных фундаментах строительный подъем назначать не следует в соответствии с СП 35.13330 (пункт 1.49).

К.2 Монтаж звеньев труб.

Рисунок К.2 - Круглая железобетонная труба на фундаменте

из лекальных блоков

Таблица К.2

Операционный контроль монтажа звеньев труб

Операционный контроль

Обоснование

Контролируемые параметры

Допускаемые отклонения

ИС NORMPROD: примечание.

: Не должна превышать +/- 5 мм

СП 46.13330 (пункт 6.68, таблица 17)

Отклонение продольной оси трубы в профиле и в плане (при условии отсутствия участков застоя воды)

: не более 30 мм

СП 46.13330 (пункт 6.68, таблица 17)

Относительные смещения смежных железобетонных и бетонных элементов

Не более 10 мм

СП 46.13330 (пункт 6.68, таблица 17)

Таблица К.3

Входной контроль звеньев труб

Входной контроль

Обоснование

Контролируемые параметры

Допускаемые отклонения

Отклонение фактических размеров звеньев от номинальных, приведенных в чертежах типовых конструкций

: Отклонения по длине от +5 мм до минус 10 мм;

: Отклонения по толщине стенок от +10 мм до минус 5 мм;

Отклонения по внутреннему диаметру (ширине, высоте) не более +/- 10 мм

ГОСТ 24547 (пункт 2.5.1)

Отклонения фактических размеров от номинальных для звеньев высшей категории качества

: Отклонения по длине и толщине не более +/- 5 мм

ГОСТ 24547 (пункт 2.5.1)

Примечания

1 Для звеньев, изготавливаемых в формах с внутренним конусообразным вкладышем, отклонение по толщине стенок относится к верхнему (во время формования) торцу звена. Конусность внутренней поверхности форм (разность диаметров звена) не должна превышать 0,01 ее длины по ГОСТ 24547 (пункт 2.5.1).

2 Звенья круглых труб по всей длине должны иметь правильную цилиндрическую или коническую (для оголовков) форму, а звенья прямоугольных труб - призматическую.

Допуск прямолинейности поверхности круглых звеньев, измеряемый по образующей, не должен превышать 5 мм на 1 м длины звена.

Искривление лицевой поверхности (неплоскостность) звеньев прямоугольных труб не должно превышать 0,005 наибольшего размера стороны трубы.

Для звеньев высшей категории качества искривление по поверхности не должно превышать 3 мм на 1 м длины звена круглой трубы или 0,003 наибольшего размера стороны прямоугольной трубы по ГОСТ 24547 (пункт 2.5.2).

3 Плоскости торцов звена должны быть перпендикулярны к его продольной оси. Допускается перекос торцевой плоскости звена не более 5 мм по ГОСТ 24547 (пункт 2.5.3).

4 Отклонение фактической толщины защитного слоя бетона от номинальной, указанной в чертежах типовых конструкций звеньев, не должно превышать +/- 5 мм.

Для звеньев высшей категории качества отклонение фактической толщины защитного слоя бетонов от номинальной не должно превышать +/- 3 мм по ГОСТ 24547 (пункт 2.5.5).

5 Качество наружных и внутренних поверхностей звеньев должно соответствовать категории А6 по ГОСТ 13015:

- диаметр или наибольший размер раковины - 15 мм;

- высота местного наплыва (выступа) или глубина впадины - 5 мм;

- глубина окола бетона на ребре, измеряемая по поверхности конструкции - 10 мм;

- суммарная длина околов бетона на 1 м ребра - 100 мм.

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: пункт 13.1 в ГОСТ 13015-2003 отсутствует. Возможно, имеется в виду таблица 3 пункта 13.1 ГОСТ 13015.0-83.

Для звеньев высшей категории качества околы бетона на внутренних ребрах торцов труб не допускаются по ГОСТ 24547 (пункт 2.6.1), ГОСТ 13015 (пункт 13.1, таблица 3).

6 Трещины в бетоне звеньев не допускаются. Местные поверхностные усадочные трещины шириной не более 0,1 мм, а для звеньев высшей категории качества - не более 0,05 мм не являются основанием для браковки при условии соблюдения требований ГОСТ 24547 (пункт 4.10), ГОСТ 24547 (пункт 2.6.2).

7 Отклонения монтажных петель от номинального положения, указанного в чертежах типовых конструкций звеньев, не должны превышать по ГОСТ 24547 (пункт 2.5.4):

- в плане +/- 20 мм;

- по длине выпуска из плоскости звена от 0 до минус 10 мм.

8 Отклонения фактических размеров арматурных каркасов от номинальных, указанных в чертежах типовых конструкций звеньев, не должны превышать по ГОСТ 24547 (пункт 2.5.6):

- по расстоянию между отдельными стержнями рабочей арматуры в ряду (при условии сохранения проектного количества на 1 погонный метр на всю длину звена) - от +5 до минус 10 мм;

- по расстоянию между рядами рабочей арматуры - +/- 5 мм;

- по расстоянию между хомутами в сварных каркасах - +/- 10 мм;

- по расстоянию между хомутами в вязаных каркасах - +/- 15 мм;

- по высоте - +/- 5 мм;

- по остальным наружным размерам - +/- 10 мм.

К.3 Устройство гидроизоляции водопропускных труб.


а) устройство гидроизоляции над деформационными межсекционными швами труб на фундаменте при битумной мастичной армированной гидроизоляции типа БМ-1	б) устройство гидроизоляции над деформационными межсекционными швами труб на фундаменте при битумной неармированной мастичной гидроизоляции типа БМ-3

1 - звено; 2 - гидроизоляция звена; 3 - гидроизоляция

деформационного шва; 4 - защитный слой из цементно-песчаного

раствора; 5 - пакля, пропитанная битумом; 6 - расшивка

цементно-песчаным раствором

Рисунок К.3 - Устройство гидроизоляции водопропускных труб

Таблица К.4

Приемочный контроль гидроизоляции водопропускных труб

Приемочный контроль	Обоснование
При контроле гидроизоляции проверке подлежат:	ВСН 32 [6] (пункт 7.2)
- качество примененных материалов и правильность приготовления на месте составов мастик и грунтовок;	ВСН 32 [6] (пункт 7.2)
- состояние подготовленной поверхности и ее соответствие проекту;
- правильность выполнения гидроизоляции в местах примыканий, сопряжений и стыков;
- соответствие конструкции гидроизоляции проекту и проверка ее толщины.
Толщину слоя в необходимых случаях проверяют контрольными надрезами с замером толщины отогнутых концов, а в тиоколовой гидроизоляции - с помощью иглы, погружаемой в незавулканизовавшийся слой. Проколы и надрезы в изоляции, служащие для контроля ее толщины и прочности сцепления с основанием, допускаются в количестве не более одного на каждые 10 м;
- сцепление гидроизоляции с выравнивающим слоем и отдельных слоев между собой. Данный показатель проверяют путем медленного отрыва слоев на небольшом участке. Прочность приклейки считается достаточной, если отрыв битумной гидроизоляции произойдет по слою мастики, а тиоколовой - по контакту с выравнивающим слоем с повреждением его поверхности. Наличие не приклеенных мест обнаруживают по глухому звуку при простукивании поверхности только гидроизолирующего слоя;	ВСН 32 [6] (пункт 7.6) (пункт 7.5) ВСН 32 [6] (пункт 7.7)
- правильность армирования гидроизоляции;
- состояние поверхности слоев гидроизоляции. Проверяют визуально, фиксируя дефекты, подлежащие устранению (вздутия, складки, просветы армирующих материалов, разрывы)
Проколы и надрезы в изоляции, служащие для проверки толщины и сцепления, следует заделать после проверки. Обнаруженные дефекты или отклонения от проекта устраняют до устройства защитного слоя	ВСН 32 [6] (пункт 7.6, 7.7)
Водопропускные трубы и лотки на автомобильных дорогах изолируют с учетом результатов заводских испытаний их звеньев на водонепроницаемость. На звеньях высшей категории качества применяют битумную мастичную неармированную гидроизоляцию (типа БМ-3), устраиваемую по поверхности секции и по поверхности заполнения между ними с заведением на фундамент (изображение б), рисунок К.3).	ВСН 32 [6] (пункт 3.7)
На звеньях, отнесенных при испытании на водонепроницаемость к первой и второй категориям качества, и беспаспортных звеньях устраивают битумную мастичную армированную гидроизоляцию (типа БМ-1) или изольную рулонную (тип ИР).	ВСН 32 [6] (пункт 6.11) (пункт 3.7)
В стыках между звеньями труб устраивают двуслойно-армированную гидроизоляцию (тип БМ-1, БМ-2) (изображение а), рисунок К.3)	ВСН 32 [6] (пункт 6.11) (пункт 3.7)
Гидроизоляцию на ригеле и плите перекрытия водопропускных труб под автомобильные дороги защищают слоем толщиной 30 мм цементно-песчаного раствора марки 150	ВСН 32 [6] (пункт 3.11)
Работы по гидроизоляции звеньев водопропускных труб и стыков между ними на стройплощадке следует выполнять при отсутствии атмосферных осадков и положительной температуре воздуха.	ВСН 32 [6] (пункт 6.2)
В зимнее время и при температуре воздуха ниже +5 °C гидроизоляционные работы следует выполнять под прикрытием сборно-разборных тепляков с обеспечением в них положительной температуры. Возможно устройство гидроизоляции в зимнее время без тепляков на подогреваемых изнутри звеньях водопропускных труб с закрытыми торцами.	ВСН 32 [6] (пункт 5.3) (пункт 6.2)
Гидроизоляционные работы с применением наплавляемых рулонных материалов (тип БРН) и резиноподобных рулонных (типа РПР) допускается выполнять при отрицательной температуре до минус 10 °C, а с применением полиэтиленовой пленки (тип ПЭР) - до минус 15 °C	ВСН 32 [6] (пункт 5.3)
Устройству гидроизоляции должна предшествовать очистка бетонной поверхности от грязи и конопатка швов. Швы между торцами звеньев и блоками оголовков конопатят, для чего в зазор закладывают жгуты из пакли, пропитанной раствором битума в бензине (состава 1:1 по массе), жгуты утапливают на 1,0 - 1,5 см, зазор над ними заполняют битумной мастикой. С внутренней стороны шов заполняют цементно-песчаным раствором (состава 1:3). В пределах "дуги стирания" звена трубы зазор конопатят жгутом пакли также изнутри и заделывают цементно-песчаным раствором. Все входящие углы в примыканиях конструктивных элементов трубы заполняют цементно-песчаным раствором с устройством плавных закруглений радиусом 10 - 15 см	ВСН 32 [6] (пункты 6.5, 6.6)
Стыки между звеньями перекрывают битумной мастичной двухслойно-армированной гидроизоляцией полосами шириной 25 - 30 см симметрично относительно оси стыка (изображения а), б), рисунок К.3). На бесфундаментных трубах гидроизоляцию, перекрывающую стыки между звеньями, устраивают с компенсационным выгибом кверху (изображение б), рисунок К.3)	ВСН 32 [6] (пункт 6.16)
В стыках труб на фундаменте над деформационными швами дополнительно устраивают компенсатор в виде двухслойно-армированной полосы битумной мастичной гидроизоляции, каждый слой армирующей ткани которой утапливают внутрь стыка (изображения а), б), рисунок К.3). В деформационных швах между секциями фундаментов водопропускных труб в процессе монтажа должны быть вертикально установлены по торцам деревянные прокладки толщиной 3 см, пропитанные раствором битума в бензине	ВСН 32 [6] (пункт 6.17)

К.4 Засыпка бетонных и железобетонных водопропускных труб.

b - ширина прогала в насыпи; h₁ - толщина отсыпаемых слоев;

h₂ - высота засыпки над трубой

Рисунок К.4 - Схема засыпки водопропускных труб

Таблица К.5

Приемочный контроль засыпки водопропускных труб

Приемочный контроль	Обоснование
При приемке готового земляного полотна контрольную проверку производят не менее чем в трех местах на каждом километре дороги и дополнительно над трубами и конусами мостов не менее чем на 1/3 от их общего числа путем отбора из специальных буровых скважин или шурфов по три образца с глубины 1,0 - 1,5 м. Отбор образцов производится режущими кольцами	Руководство [4] (пункт 13.64)
Вид, плотность (коэффициент уплотнения), влажность грунта определяется в лаборатории стандартными методами	ГОСТ 5180

Таблица К.6

Операционный контроль засыпки водопропускных труб

Операционный контроль

Обоснование

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 12.13 таблица 28, а не пункт 9.11 таблица 29.

Ширина прогала b в насыпи для сооружения трубы должна быть не менее 10 м и не менее 4 м (b₁) от подошвы откоса насыпи до трубы. Прогалы контролируются на каждой трубе (рисунок К.4)

СП 46.13330 (пункт 9.11, таблица 29)

Размеры грунтовой призмы, контролируемые на каждой трубе:

верха - не ниже верха трубы;

откоса - не круче 1:5

СП 46.13330 (пункт 9.11, таблица 29)

Коэффициент уплотнения грунта 0,95. Контроль осуществляется на горизонтах 0,25d, 0,5d, 0,75d по высоте с обеих сторон по оси насыпи на расстоянии 0,1 и 1,0 м от стенок - не менее 2 проб в каждой точке

СП 46.13330 (пункт 9.11, таблица 29)

Коэффициент уплотнения грунта грунтовой призмы у бетонных и железобетонных труб 0,95. Контроль осуществляется в каждом уплотненном слое грунта - в сечениях по оси насыпи и с обеих сторон трубы на расстоянии 0,6 и 1,0 м от стенок

СП 46.13330 (пункт 9.11, таблица 29)

Коэффициент уплотнения грунта над трубой на высоту 2 м в зоне пониженного уплотнения при насыпях высотой 8 м и более 0,85 - 0,90. Осуществляется контроль каждого уплотненного слоя

СП 46.13330 (пункт 9.11, таблица 29)

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: пункт 4.19 в СП 46.13330 отсутствует. Возможно, имеется в виду пункт 7.44.

Уплотнение грунта в стесненных условиях при засыпке водопропускных труб следует производить с применением специальных уплотняющих средств виброударного или ударного действия. Не допускается уплотнение трамбующими плитами на расстоянии менее 3 м от искусственных сооружений и при высоте засыпки над трубой менее h₂ 2 м (рисунок К.4)

СП 46.13330 (пункт 4.19)

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 12.6, а не пункт 9.3.

При сооружении труб пазухи котлованов фундаментов необходимо засыпать сразу после приемки фундаментов. Не допускается засыпать пазухи при наличии в них воды. На участках оснований, сложенных из водонасыщенных, текучих и текуче-пластичных грунтов по ГОСТ 25100 пазухи и нижнюю часть призмы на высоту 0,5 м необходимо отсыпать до начала устойчивых заморозков

СП 46.13330 (пункт 9.3)

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 12.7, а не пункт 9.4.

При засыпке трубы вначале следует отсыпать грунтовую призму с 2-х сторон трубы, а затем насыпь на проектную высоту

СП 46.13330 (пункт 9.4)

Переезд через сооружаемую трубу транспортных средств допускается только в случае отсыпки поверх трубы слоя грунта, толщиной не менее 1 м, а для бульдозеров - не менее 0,5 м. Грунтовую призму следует сооружать под контролем представителей организации, строящей трубу, и оформлять актом. Отсыпку насыпи следует выполнять по нормам на сооружение земляного полотна

СП 46.13330 (пункт 9.4)

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 12.8, а не 9.5..

Особое внимание необходимо уделять качеству уплотнения грунта в труднодоступных местах (в нижних четвертях звеньев круглых труб, в местах перехода звеньев в оголовки и т.д.)

СП 46.13330 (пункт 9.5)

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 12.9, а не пункт 9.6.

При расположении труб на склонах лога засыпку следует начинать с низовой стороны, уделяя особое внимание тщательному уплотнению слоев грунта. Уровень засыпки с низовой стороны должен всегда превышать уровень грунта с верховой

СП 46.13330 (пункт 9.6)

ИС NORMPROD: примечание.

Грунты для засыпки грунтовой призмы бетонных и железобетонных труб допускается применять такие же, как при отсыпке насыпи. Контроль осуществляется для каждой трубы

СП 46.13330 (пункт 9.11, таблица 29)

Засыпка пазух между стенками котлована и фундаментом трубы ведется горизонтальными слоями, одновременно с обеих сторон фундамента на всю длину котлована с допустимым опережением на величину уплотненного слоя. При глубине заложения фундамента до 0,7 м пазухи следует засыпать грунтом на полную высоту и уплотнять машиной виброударного действия для стесненных условий за два прохода по одному следу со скоростью 500 м/ч.

Контроль осуществляется для каждой трубы

СП 46.13330 (пункт 9.11, таблица 29)

Толщина отсыпаемых слоев грунта h₁ (в плотном теле), м:

- 0,40 - 0,45 глинистых грунтов - при уплотнении виброкатками для уплотнения насыпей;

- 0,50 - 0,65 песчаных грунтов - при уплотнении теми же машинами;

- 0,20 - 0,25 песчаных грунтов - при уплотнении пневмокатками массой 25 - 30 т;

- до 0,15 песчаных грунтов - при уплотнении ручными электротрамбовками.

Во время отсыпки контролируют толщину каждого слоя

СП 46.13330 (пункт 9.11, таблица 29)

При засыпке труб в зимнее время необходимо:

а) тщательно очищать от снега и льда основание под призму;

б) не допускать попадания снега и льда в пазухи между стенками котлована и фундамента, а также в тело грунтовой призмы;

в) засыпать пазухи между стенками фундамента и котлована, а также слои грунта непосредственно над верхом звеньев на высоту не менее 1 м только талым грунтом;

г) вести наблюдения за погодными условиями с соответствующими записями в журнале производства работ. Необходимо фиксировать:

1) температуру наружного воздуха (при 2- и 3-сменной работе 3 раза в сутки - в 8, 13 и 21 ч);

2) направление и скорость ветра;

3) данные о снегопадах и метелях;

д) вести наблюдения (с записью в журналы) за температурой укладываемого грунта, за тем, чтобы в засыпке не было снега и льда. В журнале следует указывать способ контроля плотности

СП 46.13330 (пункт 9.11, таблица 29)

Грунты для засыпки бетонных и железобетонных труб - скальные, крупнообломочные, крупный и средний песок. Допускаются глинистые грунты, имеющие влажность не выше границы раскатывания. Глинистые грунты полутвердой консистенции разрешается применять при отсутствии грунтов меньшей влажности и только в талом состоянии. Время рабочего цикла определяется на объекте ориентировочно. Содержание мерзлого грунта менее 30%. Размер комьев мерзлого грунта менее 2/3 толщины укладываемого слоя.

Размещение мерзлого грунта - равномерное (не гнездами) на расстоянии не более 1 м от поверхности откоса.

Контроль осуществляется для каждой трубы

СП 46.13330 (пункт 9.11, таблица 29)

Минимальная засыпка для пропуска паводковых вод труб:

- круглых - на высоту d/2;

- прямоугольных - на высоту H/2.

Контроль осуществляется для каждой трубы

СП 46.13330 (пункт 9.11, таблица 29)

К.5 Контроль выполнения бетонных работ.

К.5.1 При выполнении бетонных работ должны контролироваться:

- качество используемых материалов (цемента, заполнителей, добавок, воды);

- соблюдение технологических регламентов производства бетонной смеси (точность дозирования, длительность перемешивания);

- характеристики бетонной смеси (подвижность, температура, расслаиваемость);

- подготовленность мест укладки к приему бетона;

- условия твердения бетона (температура, влажностный уход, сроки распалубки);

- прочность бетона при сжатии;

- прочность и/или плотность бетона в конструкции;

- качество арматурной стали, арматурных и закладных изделий.

К.5.2 Дополнительно по требованию проекта могут контролироваться:

- водонепроницаемость бетона;

- морозостойкость бетона;

- прочность бетона при растяжении;

- кинетика набора прочности;

- средняя плотность бетона;

- специальные характеристики бетона: тепловыделение при твердении, модуль упругости, усадка, ползучесть, коэффициент температурного расширения.

К.5.3 При осуществлении контроля выполнения бетонных работ следует руководствоваться системой контроля бетонных работ, согласно СТО НОСТРОЙ 2.6.54 (раздел 20).

К.5.4 Строительная лаборатория осуществляет приемочный контроль бетонной смеси, определяя по ГОСТ 10181 подвижность (осадку или расплыв конуса), температуру бетонной смеси, а для смесей с нормируемым объемом вовлеченного воздуха - пористость не реже 1 раза в смену для каждого состава бетона, а также при переходе на новую партию составляющих бетонной смеси и при видимом резком изменении влажности заполнителей и подвижности бетонной смеси. Дополнительно, не реже 1 раза в сутки, строительная лаборатория должна определять среднюю плотность бетонной смеси в уплотненном состоянии и ее расслаиваемость.

К.5.5 Контроль подвижности бетонной смеси проводят:

- при загрузке транспортных средств готовой бетонной смесью - на бетонном заводе;

- при транспортировании бетонной смеси на расстояние свыше 10 км и при длительности транспортирования свыше 30 мин (при этом требуется дополнительно контролировать подвижность у места разгрузки не позже, чем через 20 мин после доставки);

- при загрузке автобетоносмесителей неперемешанными или частично перемешанными материалами - на месте разгрузки по пробам, отобранным после выгрузки примерно 30% объема бетонной смеси.

К.5.6 Для бетонных смесей с подвижностью 10 см и более, а также для всех составов, перекачиваемых бетононасосами, следует проводить испытание на расслаиваемость по ГОСТ 10181. Расслаиваемость должна быть не более 5%.

К.5.7 Контроль плотности бетонной смеси в уплотненном состоянии осуществляют по ГОСТ 10181 не реже 1 раза в месяц для каждого состава бетона.

К.5.8 Бетонная смесь, не отвечающая на месте бетонирования заданным требованиям по подвижности или другим нормируемым показателям, должна использоваться только по специальным указаниям с составлением соответствующего технического решения с участием строительной лаборатории.

К.5.9 У места укладки следует контролировать наличие документов о качестве бетонной смеси и регистрировать доставку в соответствующем журнале.

К.5.10 Перед началом укладки бетонной смеси приемочная комиссия должна проверить подготовленность мест укладки к приему бетона.

К.5.11 При укладке бетонной смеси контролируют выполнение требований ППР по следующим показателям:

- соответствие толщины бетонируемого слоя применяемому типу вибраторов, интенсивности укладки и конструкции опалубки;

- соответствие шага перестановки вибратора и длительности вибрирования заданным величинам;

- сроки перекрытия слоев в зависимости от свойств бетонной смеси и температуры наружного воздуха;

- качество выполнения рабочих швов;

- качество уплотнения.

К.5.12 Операционный контроль осуществляет производитель работ визуально на протяжении всего процесса укладки бетона непосредственно на месте производства работ.

К.5.13 Инспекционный контроль осуществляет строительная лаборатория генподрядчика с участием представителя заказчика.

К.5.14 После укладки бетона на каждой захватке строительная лаборатория осуществляет контроль за выполнением мероприятий по уходу, предусмотренных ППР в том числе, за:

- температурно-влажностным режимом твердения бетона;

- сроками распалубки и загружения, для чего могут быть использованы данные о прочности бетона, полученные по температурным графикам в сочетании с результатами испытаний контрольных образцов, и др.

Результаты контроля фиксируют в журнале производства работ.

К.5.15 В процессе ухода за бетоном строительная лаборатория осуществляет не реже 2 раз в сутки контроль температуры наружного воздуха.

К.5.16 Перед заполнением опалубки бетоном в зимних условиях следует проверить качество очистки арматуры и опалубки от наледи, снега, мусора.

К.5.17 В процессе производства работ в зимних условиях должен осуществляться строительной лабораторией температурный контроль:

- наружного воздуха - на протяжении всего зимнего периода замеры производят в непосредственной близости от места укладки бетона и в теневой стороне основания сооружения вблизи отметки 0.00;

- твердеющего бетона (при использовании метода термоса или противоморозных добавок) - в первые 10 суток ежедневно, а в дальнейшем - 1 раз в неделю; при термообработке бетона - в период подъема температуры через каждые 2 часа, а в дальнейшем - не реже 2 раз в смену.

К.5.18 Температуру бетона следует измерять на участках, подверженных наибольшему охлаждению и нагреву (углы и ядро конструкции и блоков бетонирования).

К.5.19 Прочность бетона при зимнем бетонировании всех конструкций следует определять расчетом по данным температурного контроля.

Приложение Л

(рекомендуемое)

Акт

освидетельствования ответственных конструкций

___________________________________________________________________________

(наименование конструкций (систем))

выполненных на строительстве ______________________________________________

(наименование и место расположения объекта)

"____" _____________ 201_ г.

Мы, нижеподписавшиеся:

Ответственный представитель исполнителя работ (подрядчика)

___________________________________________________________________________

(фамилия, инициалы, организация, должность)

Ответственный представитель технического надзора

___________________________________________________________________________

(фамилия, инициалы, организация, должность)

Ответственный представитель авторского надзора (в случае если на объекте

осуществлялся авторский надзор)

___________________________________________________________________________

(фамилия, инициалы, организация, должность)

а также лица, дополнительно участвующие в приемке:

___________________________________________________________________________

(фамилия, инициалы, организация, должность)

___________________________________________________________________________

(фамилия, инициалы, организация, должность)

произвели осмотр конструкций (систем), выполненных

___________________________________________________________________________

(наименование исполнителя работ (подрядчика))

и составили настоящий акт о нижеследующем:

1. К приемке предъявлены следующие конструкции (системы)

___________________________________________________________________________

(перечень и краткая характеристика конструкций)

2. Работы выполнены по проектно-сметной документации

___________________________________________________________________________

(наименование проектной организации, N чертежей и дата

их составления или идентификационные параметры эскиза

или записи в журнале авторского надзора)

3. При выполнении работ применены _____________________________________

___________________________________________________________________________

(наименование материалов, конструкций, изделий со ссылкой на паспорта

___________________________________________________________________________

или другие документы о качестве)

4. Освидетельствованы скрытые работы, входящие в состав конструкций

(систем)

___________________________________________________________________________

(указываются виды скрытых работ и N актов их освидетельствования)

5. Предъявлены документы, подтверждающие соответствие работ,

конструкций и систем, в том числе:

а) исполнительные геодезические схемы положения конструкций

___________________________________________________________________________

(даты, номера, фамилия исполнителя)

б) заключения строительной лаборатории о фактической прочности бетона

___________________________________________________________________________

(даты, номера, фамилия исполнителя или дата записи в журнале работ)

в) документы о контроле качества сварных соединений

___________________________________________________________________________

г) лабораторные журналы, журналы работ и другая необходимая

производственная документация, подтверждающие качество выполненных работ __

___________________________________________________________________________

6. Проведены необходимые испытания и опробования

___________________________________________________________________________

(указываются наименования испытаний, N и даты документов)

___________________________________________________________________________

7. При выполнении работ установлены отклонения от проектно-сметной

документации

___________________________________________________________________________

(при наличии отклонений указывается, кем согласованы, N

чертежей и дата согласования)

8. Даты: начала работ ____________________

окончания работ _________________

9. Предъявленные конструкции (системы) выполнены в соответствии

с проектно-сметной документацией, строительными нормами и правилами,

стандартами и считаются принятыми.

10. На основании изложенного:

а) разрешается использование конструкций по назначению _______________

или разрешается использование конструкций по назначению с нагружением

в размере _________% проектной нагрузки; или разрешается полное нагружение

при выполнении следующих условий:

___________________________________________________________________________

б) разрешается производство последующих работ:

___________________________________________________________________________

(наименование работ и конструкций)

Ответственный представитель

исполнителя работ (подрядчика) ____________________

(подпись)

Ответственный представитель

технического надзора ____________________

(подпись)

Дополнительные участники:

_____________________________ ____________________

(Ф.И.О.) (подпись)

_____________________________ ____________________

(Ф.И.О.) (подпись)

_____________________________ ____________________

(Ф.И.О.) (подпись)

Дополнительная информация:

___________________________________________________________________________

К настоящему акту прилагаются:

___________________________________________________________________________

Приложение М

(рекомендуемое)

АКТ

Акт освидетельствования и приемки гидроизоляции

"____" ___________ 201_ г. N ____________________

Комиссия в составе: ___________________________________________________

___________________________________________________________________________

(должности, фамилии, инициалы)

действующая на основании: _________________________________________________

___________________________________________________________________________

произвела освидетельствование и промежуточную/окончательную приемку

подготовки поверхностей, огрунтовки, нанесения _______________________ слоя

готовой оклеечной/обмаз. (окрасоч.) гидроизоляции (ненужное зачеркнуть) ___

___________________________________________________________________________

(наименование и месторасположение конструкций)

Комиссии предъявлены:

1. Рабочие чертежи N _________, разработанные _________________________

___________________________________________________________________________

(наименование проектной организации)

с нанесением на них всех отклонений, допущенных в процессе строительства

и согласованных с проектной организацией.

2. Журнал работ N _____________________________________________________

Комиссия, ознакомившись с предъявленными документами и проверив выполненные

работы в натуре, установила:

1. ____________________________________________________________________

___________________________________________________________________________

2. По данным лабораторных испытаний и паспортов заводов-поставщиков

качество и сортамент материалов:

___________________________________________________________________________

(перечислить каких, и указать соответствие их требованиям

___________________________________________________________________________

действующих ГОСТ и СНиП)

3. Работы по устройству _______________________________________________

(наименование законченного конструктивного

___________________________________________________________________________

элемента гидроизоляции)

___________________________________________________________________________

выполнялись при температурах наружного воздуха от _________ °C до ______ °C

при следующих атмосферных условиях ________________________________________

под защитой тепляков/шатров _______________________________________________

4. Соответствие рабочим чертежам продольного и поперечного уклонов

гидроизоляции:

___________________________________________________________________________

(по данным геодезической проверки)

На основании изложенного, комиссия постановила:

1. Принять

___________________________________________________________________________

(наименование освидетельствованных работ и изолируемой конструкции)

___________________________________________________________________________

2. Качество работ _________________________________________________________

3. Разрешить производство дальнейших работ по _____________________________

4. Срок службы гидроизоляции гарантируется в соответствии с проектом.

Дополнительно прилагаются

1. Акты приемки предшествующих работ по устройству гидроизоляции __________

___________________________________________________________________________

(N и наименование актов)

2. Графические данные положения законченной гидроизоляции по отметкам по

результатам нивелировки от ________________________________________________

Подписи:

Приложение Н

(рекомендуемое)

ФОРМА ОБЩЕГО ЖУРНАЛА РАБОТ

ОБЩИЙ ЖУРНАЛ РАБОТ N __________

по строительству объекта __________________________________________________

___________________________________________________________________________

(комплекс, здание, сооружение)

Адрес _____________________________________________________________________

Участники строительства

Организация, ответственная за производство работ по объекту _______________

(юридическое или физическое лицо, получившее разрешение на выполнение

строительно-монтажных работ (генподрядчик, исполнитель работ)

Наименование и почтовые реквизиты, телефон ________________________________

Руководитель ______________________________________________________________

Ответственные производители работ по объекту (подлежат регистрации

в территориальном органе Госархстройнадзора):

Должность	Фамилия, имя, отчество	Подпись	Даты и параметры документа о назначении и освобождении	Примечание

Ответственный за ведение журнала работ ____________________________________

Организация, ответственная за стройплощадку _______________________________

___________________________________________________________________________

(заполняется в случае, если управление стройплощадкой

поручено отдельной организации)

Наименование и почтовые реквизиты, телефон ________________________________

Руководитель ______________________________________________________________

Ответственное должностное лицо по стройплощадке ___________________________

Застройщик (заказчик) (юридическое или физическое лицо, получившее

разрешение на строительство)

Наименование и почтовые реквизиты, телефон ________________________________

Руководитель ______________________________________________________________

Ответственные представители технического надзора (подлежат регистрации в

территориальном органе Госархстройнадзора) (заполняется в случае, если

технический надзор ведется сотрудниками застройщика (заказчика):

Должность	Фамилия, имя, отчество	Подпись	Даты и параметры документа о назначении и освобождении	Примечание

Технический надзор ________________________________________________________

(заполняется в случае, если технический надзор ведется

___________________________________________________________________________

сторонней организацией)

Наименование и почтовые реквизиты, телефон ________________________________

Руководитель ______________________________________________________________

Ответственные представители технического надзора по объекту (подлежат

регистрации в территориальном органе Госархстройнадзора):

Должность	Фамилия, имя, отчество	Подпись	Даты и параметры документа о назначении и освобождении	Примечание

Орган Госархстройнадзора, курирующий объект

Наименование и почтовые реквизиты _________________________________________

Руководитель ______________________________________________________________

Куратор объекта _____________________________ телефон _____________________

Другие исполнители работ по объекту (субподрядные организации) и

выполняемые ими работы. Указываются: наименование и почтовые реквизиты,

Ф.И.О. руководителей и производителей работ по объекту ____________________

___________________________________________________________________________

Организации, разработавшие проектно-сметную документацию и выполненные ими

части проектной документации. Указываются: наименование и почтовые

реквизиты, Ф.И.О. руководителя, а также руководителей авторского надзора,

если такой надзор на объекте ведется.

___________________________________________________________________________

Сведения о журнале

В настоящем журнале ________ пронумерованных и прошнурованных страниц.

Журнал охватывает период с __________ по ___________ (заполняется в случае,

если на протяжении строительства велось несколько журналов)

Должность, фамилия, имя, отчество и подпись руководителя организации,

выдавшего журнал

___________________________________________________________________________

Дата выдачи, печать организации ___________________________________________

Отметки об изменениях в записях на титульном листе

Дата	Изменение в записях с указанием основания

Общая информация об объекте

Основные показатели строящегося объекта (этажность, количество квартир,

площадь, мощность, производительность, вместимость и т.п.) и сметная

стоимость на момент начала строительства __________________________________

___________________________________________________________________________

Начало работ:

по плану (договору) __________________________ фактически _________________

Окончание работ (приемка в эксплуатацию):

по плану (договору) __________________________ фактически _________________

Утверждающая инстанция и дата утверждения проекта _________________________

Раздел 1

Список инженерно-технического персонала, занятого

на строительстве объекта

Фамилия, имя, отчество, занимаемая должность, участок работ	Дата начала работ на строительстве объекта	Дата окончания работ на строительстве объекта	Примечание

Раздел 2

Перечень специальных журналов работ, а также журналов

авторского надзора

Наименование специального журнала и дата его выдачи	Организация, ведущая журнал. Фамилия, инициалы, должность ответственного лица	Дата сдачи-приемки журнала и подписи должностных лиц

Раздел 3

Перечень актов освидетельствования ответственных конструкций

и освидетельствования скрытых работ

N п.п.	Наименование актов (с указанием места расположения конструкций и работ)	Дата подписания акта, фамилия, инициалы и должности подписавших

Раздел 4

Сведения о производстве работ и контроле качества

N и дата	Наименование конструктивных частей, элементов и работ, места их расположения со ссылкой на номера чертежей	Сведения о входном контроле материалов изделий и конструкций (реквизиты паспортов и др. документов о качестве)	Сведения об операционном контроле (оценка соответствия проекту, отметки о допущенных отступлениях и т.д.)	Сведения о приемочном контроле (N актов по разделу 3)

Раздел 5

Замечания контролирующих органов и служб

Дата	Замечания контролирующих органов или ссылка на предписание	Отметки о принятии замечаний к исполнению и о проверке их выполнения

Приложение П

(рекомендуемое)

ПЕРЕЧЕНЬ ОСНОВНЫХ МАШИН И МЕХАНИЗМОВ ДЛЯ ОСНАЩЕНИЯ

ОРГАНИЗАЦИЙ, СТРОЯЩИХ И РЕКОНСТРУИРУЮЩИХ БЕТОННЫЕ

И ЖЕЛЕЗОБЕТОННЫЕ ВОДОПРОПУСКНЫЕ ТРУБЫ

Экскаватор с ковшом емкостью от 0,4 до 0,8 м³

Бульдозер на тракторе мощностью от 110 до 180 л.с.

Автокран грузоподъемностью от 5 до 10 т

Автомобили-самосвалы в соответствии с техническим регламентом

Автомобили бортовые

Прицепы для транспортировки секций труб

Каток самоходный или прицепной грунтоуплотняющий весом от 5 до 10 т

Передвижная электростанция мощностью от 12 до 15 кВт

Компрессор производительностью от 6 до 9 м³/мин

Насос для водоотлива (в соответствии с требованиями ППР)

Бетономешалка до 250 м³

Ручная электротрамбовка

Передвижная битумная установка

Окрасочный агрегат для нанесения грунтовки

Площадочный вибратор

Приложение Р

(рекомендуемое)

ПРАВИЛА БЕЗОПАСНОГО ВЫПОЛНЕНИЯ РАБОТ

Р.1 До начала производства работ должен быть разработан ППР, содержащий требования безопасности при производстве всех видов выполняемых строительно-монтажных работ.

Р.2 Выполнение основных работ на объектах разрешается при условии подготовки стройплощадки в соответствии с требованиями проекта организации строительства (ПОС) и ППР. В пределах стройплощадки должны быть разработаны безопасные маршруты прохода работников к местам выполнения работ. Опасные зоны должны быть отмечены хорошо видимыми знаками и надписями.

Р.3 Применяемые машины, механизмы и оборудование должны иметь технические освидетельствования, соответствовать выполняемым работам и находиться в исправном состоянии.

Р.4 Рабочие и машинисты должны быть обеспечены специальной обувью, спецодеждой и средствами индивидуальной защиты.

Р.5 До начала работ необходимо оградить участок работ дорожными знаками, а движение автотранспорта направить в объезд в соответствии с требованиями ГОСТ Р 52289.

Р.6 В случаях проведения работ в вечернее и ночное время необходимо организовать соответствующее освещение места работ с помощью прожекторов или мощных светильников, устанавливаемых на временных опорах, и установить в зоне работ специальное светотехническое предупреждающее оборудование в виде импульсных сигнальных фонарей красного цвета (работающих от любого источника питания напряжением не более 36 В), устанавливаемых на высоте не менее 1,2 м и видных на расстоянии не менее 50 м, а также импульсных инвентарных сигнальных стрелок, указывающих направление движения общего транспорта.

Р.7 При разгрузке автомобиля запрещается нахождение рабочих между кабиной и кузовом автомобиля. Поднятый кузов автомобиля разрешается очищать только специальным скребком с длинной ручкой, работая только с земли, а не с колес или борта автомобиля.

Р.8 По окончании работ рабочий инструмент, инвентарь и защитные приспособления должны быть убраны в специально отведенные места, не мешающие движению общего транспорта, а механизмы должны быть отведены в специальные места стоянки или ограждены в случае нахождения их на проезжей части.

Р.9 Все работы на стройплощадке должны выполняться в соответствии с требованиями СНиП 12-03.

Р.10 Установка кранов должна производиться на спланированной и подготовленной площадке с учетом категории и характера грунта. Устанавливать краны для работ на свежеотсыпанном неутрамбованном грунте, а также на площадке с уклоном, превышающем допустимый для данного крана, согласно инструкции по эксплуатации предприятия-изготовителя, не разрешается.

Р.11 Установка крана на краю откоса котлована допускается при условии соблюдения расстояний от бровки откоса до ближайшей опоры крана, не менее указанных в таблице Р.1.

Таблица Р.1

Минимальные расстояния бровки откоса котлована

до ближайшей опоры крана при не насыпном грунте

Глубина котлована, м	Грунт, м
Глубина котлована, м	песчаный и гравийный	супесчаный	суглинистый	глинистый	лессовый сухой
1,00	1,50	1,25	1,00	1,00	1,00
2,00	3,00	2,40	2,00	1,50	2,00
3,00	4,00	3,60	3,25	1,75	2,50
4,00	5,00	4,40	4,00	3,00	3,00
5,00	6,00	5,30	4,75	3,50	3,50

При невозможности соблюдения этих расстояний, откос должен быть укреплен шпунтовым или иным ограждением, предусмотренным в ППР. Условия установки крана на краю котлована должны быть указаны в ППР.

Р.12 Во всех случаях подъема элементов трубы грузовой полиспаст должен занимать вертикальное положение. Подтягивать элементы краном запрещается.

Р.13 При опускании элементов запрещается направлять и поворачивать их руками, это следует делать при помощи оттяжек.

Р.14 Гидроизоляционные работы должны выполнять гидроизолировщики. Руководство работами и контроль должны осуществлять лица, имеющие опыт в области гидроизоляции.

Р.15 Гидроизоляцию выполняют с соблюдением правил безопасности, предусмотренных СНиП 12-04.

Р.16 При проведении изоляционных работ запрещается:

- работать без спецодежды и средств индивидуальной защиты;

- применять грунтовки и мастики с канцерогенными (типа бензола) и токсичными (типа этилированного бензина, этилацетата, бутилацетата) растворителями;

- сжигать вблизи места работы отходы гидроизоляционных материалов и загрязненную ветошь (места их уничтожения должны быть согласованы с местными санитарно-эпидемиологическими станциями и пожарным надзором).

Р.17 При производстве гидроизоляционных работ с использованием битумных материалов необходимо соблюдать следующие требования:

- битумную грунтовку приготавливать на открытом воздухе или в помещении, оборудованном эффективной приточно-вытяжной вентиляцией, и хранить в герметично закрытой таре в огнестойком помещении;

- битум и горячие битумные мастики плавить в стационарных котлах под огнестойким навесом либо в передвижных битумоплавильных котлах вне помещений, места установки которых следует согласовать с местными органами пожарной охраны;

- склады битума, гидроизоляционных материалов, топлива и деревянные строения располагать не ближе 50 м от емкости для плавления битума;

- при использовании в топках твердого топлива (дров, угля) не разжигать его легковоспламеняющимися горючими материалами (бензином, керосином и др.);

- емкости с битумной мастикой транспортировать только с закрытыми крышками и на специальных тележках;

- переносить вручную емкости с мастикой массой до 16 кг;

- загрузку хризотила в расплавленный битум производить в респираторах;

- в случае воспламенения битума пламя гасить сухим песком и огнетушителями;

- иметь вблизи битумоплавильной установки аптечки с необходимыми медикаментами, перевязочными материалами и средствами от ожогов.

Приложение С

(обязательное)

(приложение С введено Изменением N 1, утв. Ассоциацией

"Национальное объединение строителей",

"НОСТРОЙ" от 11.12.2014)

Карта контроля

соблюдения требований СТО НОСТРОЙ 2.25.99-2013

"Автомобильные дороги. Устройство, реконструкция

и капитальный ремонт водопропускных труб. Часть 1. Трубы

бетонные и железобетонные. устройство и реконструкция"

при выполнении вида работ: "устройство дренажных,

водосборных, водопропускных, водосбросных устройств"

Наименование члена СРО, в отношении которого назначена проверка:

___________________________________________________________________________

ОГРН ___________________ ИНН ____________________

Сведения об объекте:

___________________________________________________________________________

Основание для проведения проверки:

N ______________ от _______________

Тип проверки (нужное подчеркнуть):

Выездная

Документарная

В карте контроля использованы следующие сокращения:

ПД - проектная документация;

ПОС - проект организации строительства;

ППР - проект производства работ;

РД - рабочая документация.

N пункта	Элемент контроля	Требования, предъявляемые при проведении работ	Способ проверки соответствия	Результат		Приложения, примечания
N пункта	Элемент контроля	Требования, предъявляемые при проведении работ	Способ проверки соответствия	норма	соответствие ("+", "-")	Приложения, примечания
Этап 1. Организация строительного производства
1.1	ПД	Наличие в ПД разделов по устройству водопропускных труб на автомобильных дорогах	Документарный	Соответствие ПД требованиям постановления Правительства РФ от 16 февраля 2008 г. N 87 [7], приказа Министерства строительства и ЖКХ РФ от 15 апреля 2016 г. N 248/пр [8] и 9.2
1.2	РД	Наличие: - РД со штампом выдачи "В производство"; - ППР, согласованного с заказчиком (генподрядчиком) - наличие оттиска (штампа) заказчика (генподрядчика)	Документарный	Соответствие РД требованиям постановления Правительства РФ от 16 февраля 2008 г. N 87 [7] и приложения Р (пункты Р.1, Р.2)
Этап 2. Контроль поставленных комплектующих материалов и изделий
2.1	Элементы (звенья) железобетонных труб	Наличие: - сопроводительной документации (паспортов, сертификатов и др.); - регистрирующей записи в журнале входного контроля; - записи в журнале лабораторного контроля о составе бетона; - протокола/акта испытаний бетона	Документарный	Соответствие характеристик и качества бетона требованиям проекта и 4.1 - 4.7, 4.9, приложения К (таблица К.3, пункты К.5.1 и К.5.2)
			Документарный, инструментальный	Соответствие форм и размеров монтажных отверстий и петель требованиям проекта и 4.10, 4.11, приложения К (таблица К.3)
			Документарный	Соответствие арматурной стали требованиям проекта и 4.12
			Документарный, инструментальный	Соответствие размеров звеньев железобетонных труб требованиям проекта и приложения К (таблица К.3)
2.2	Арматурные изделия	Наличие: - сопроводительной документации (паспортов, сертификатов и др.); - регистрирующей записи в журнале входного контроля. Отсутствие искривлений и загрязнений	Документарный	Соответствие форм и размеров арматурных изделий требованиям проекта и 4.10, 4.11, приложения К (таблица К.3)
2.2	Арматурные изделия		Документарный	Соответствие арматурной стали требованиям проекта и 4.12
2.3	Безнапорные железобетонные трубы	Наличие: - сопроводительной документации (паспортов, сертификатов и др.); - регистрирующей записи в журнале входного контроля; - протокола/акта испытаний бетона	Документарный	Соответствие размеров и характеристик безнапорных железобетонных труб требованиям проекта и 4.13, приложения А
2.4	Элементы (звенья) бетонных труб	Наличие: - сопроводительной документации (паспортов, сертификатов и др.); - регистрирующей записи в журнале входного контроля; - записи в журнале лабораторного контроля о составе бетона; - протокола/акта испытаний бетона	Документарный, визуальный	Соответствие характеристик и качества бетона требованиям проекта и 4.1 - 4.7, 4.9, приложения К (таблица К.3, пункты К.5.1 и К.5.2)
			Документарный	Соответствие монтажных отверстий и петель требованиям проекта и 4.10, 4.11, приложения К (таблица К.3)
			Документарный, инструментальный	Соответствие размеров звеньев бетонных труб требованиям проекта и приложения К (таблица К.3)
2.5	Материалы для гидроизоляции труб	Наличие: - сопроводительной документации (паспортов, сертификатов и др.); - регистрирующей записи в журнале входного контроля	Документарный	Соответствие материалов для гидроизоляции труб требованиям проекта и 4.15 - 4.17, 7.6.2
2.6	Грунты	Наличие: - сопроводительной документации (паспортов, сертификатов и др.); - регистрирующей записи в журнале входного контроля; - данных в журнале лабораторного контроля; - журнала физико-механических свойств грунтов; - протокола испытаний грунтов	Документарный	Соответствие характеристик грунта требованиям проекта и 4.18, приложения К (таблица К.6)
2.7	Песок строительный	Наличие: - сопроводительной документации (паспортов, сертификатов и др.); - регистрирующей записи в журнале входного контроля; - данных в журнале лабораторного контроля; - протокола испытаний песка	Документарный	Соответствие характеристик песка на соответствие требованиям 4.8
2.8	Щебень	Наличие: - сопроводительной документации (паспортов, сертификатов и др.); - регистрирующей записи в журнале входного контроля; - данных в журнале лабораторного контроля; - протокола испытаний щебня	Документарный	Соответствие характеристик щебня на соответствие требованиям 4.8
2.9	Гравий	Наличие: - сопроводительной документации (паспортов, сертификатов и др.); - регистрирующей записи в журнале входного контроля; - данных в журнале лабораторного контроля; - протокола испытаний гравия	Документарный	Соответствие характеристик гравия требованиям 4.8
2.10	Песчано-гравийная смесь	Наличие: - сопроводительной документации (паспортов, сертификатов и др.); - регистрирующей записи в журнале входного контроля; - записи в журнале лабораторного контроля о составе песчано-гравийной смеси; - протокола/акта испытаний песчано-гравийной смеси	Документарный	Соответствие качества песчано-гравийной смеси требованиям 4.8
2.11	Цемент	Наличие: - сопроводительной документации (паспортов, сертификатов и др.); - регистрирующей записи в журнале входного контроля	Документарный	Соответствие качества цемента требованиям 4.8
2.12	Цементно-песчаный раствор	Наличие: - сопроводительной документации (паспортов, сертификатов и др.); - регистрирующей записи в журнале входного контроля; - записи в журнале лабораторного контроля о составе цементно-песчаного раствора; - протокола/акта испытаний цементно-песчаного раствора	Документарный	Соответствие характеристик и качества цементно-песчаного раствора требованиям проекта и 7.4.4.3, 7.4.4.4, 7.4.5.3
2.13	Бетонная смесь	Наличие: - сопроводительной документации (паспортов, сертификатов и др.); - регистрирующей записи в журнале входного контроля; - записи в журнале лабораторного контроля о составе бетонной смеси; - протокола/акта испытаний бетонной смеси	Документарный	Соответствие характеристик и качества бетонной смеси требованиям проекта и 4.8, 4.9, приложения К (пункты К.5.1, К.5.4, К.5.5, К.5.6)
2.14	Транспортирование и хранение элементов труб	Наличие: - соответствующих разделов ПОС и ППР; - регистрирующей записи в журнале входного контроля	Документарный, визуальный	Транспортировка и хранение элементов труб согласно требованиям раздела 5
Этап 3. Подготовительные работы
3.1	Геодезическая разбивка осей сооружения	Наличие: - данных в оперативном журнале геодезических работ; - данных в журнале технического нивелирования; - данных в журнале тахеометрической съемки; - акта освидетельствования скрытых работ; - акта приемки геодезической разбивочной основы для строительства	Документарный, визуальный	Разбивка и привязка сооружения согласно требованиям подраздела 7.2, 9.2.2, приложения В (таблица В.1)
3.2	Расчистка (снятие мохового, дернового слоя, корчевка пней и удаление кустарника) и планировка площадки	Наличие: - регистрирующей записи по расчистке и планировке площадки в общем журнале работ; - акта освидетельствования скрытых работ	Документарный, визуальный	Расчистка и планировка площадки согласно требованиям 7.3.1, 7.3.2
Этап 4. Устройство бетонных и железобетонных труб
4.1	Устройство котлована	Наличие: - регистрирующей записи по разработке котлована в общем журнале работ; - акта освидетельствования скрытых работ	Документарный, визуальный	Устройство котлована согласно требованиям 7.3.4 - 7.3.13, приложения В (таблица В.1)
			Документарный	Крутизна откосов котлована согласно требованиям 7.3.4 - 7.3.6
			Документарный	Предохранение котлована от затопления водой согласно требованиям 7.3.7
			Документарный	Предохранение грунта от промерзания согласно требованиям 7.3.8
4.2	Устройство подготовки под фундамент	Наличие: - регистрирующей записи по устройству основания под водопропускную трубу в общем журнале работ; - данных по уплотнению основания под водопропускную трубу в журнале контроля уплотнения основания; - акта освидетельствования скрытых работ	Документарный, визуальный	Устройство основания под водопропускную трубу согласно требованиям 7.3.14 - 7.3.17, 7.3.19, приложения В (таблица В.1)
			Документарный, инструментальный	Толщина основания под водопропускную трубу согласно требованиям проекта и 7.3.15, 7.3.16
			Документарный	Уплотнение основания под водопропускную трубу согласно требованиям проекта и 7.3.15, 7.3.16, 7.3.19
4.3	Монтаж блочного фундамента	Наличие: - регистрирующей записи по монтажу блочного фундамента в общем журнале работ; - акта освидетельствования скрытых работ	Документарный, визуальный	Монтаж блочного фундамента согласно требованиям 7.4.4, приложения К (таблица К.1)
			Документарный	Заделка вертикальных швов между блоками согласно требованиям 7.4.4.3
			Документарный	Толщина слоя раствора, на который укладывается блок, согласно требованиям 7.4.4.4
4.4	Монтаж сборной или монолитной фундаментной плиты	Наличие: - регистрирующей записи по монтажу сборной или монолитной фундаментной плиты в общем журнале работ; - акта освидетельствования скрытых работ	Документарный, визуальный	Монтаж сборной или монолитной фундаментной плиты согласно требованиям 7.4.5, приложения К (таблица К.1)
4.4	Монтаж сборной или монолитной фундаментной плиты		Документарный	Толщина слоя цементного раствора, на который укладывается плита, согласно требованиям 7.4.5.4
4.5	Устройство монолитного бетонного фундамента	Наличие: - регистрирующей записи в общем журнале работ по устройству монолитного бетонного фундамента; - данных в журнале бетонных работ; - данных в журнале ухода за бетоном; - акта освидетельствования скрытых работ	Документарный, визуальный	Устройство монолитного бетонного фундамента согласно требованиям 7.4.6
			Документарный	Толщина бетонируемого слоя согласно требованиям ППР и приложения К (пункт К.5.1)
			Документарный, визуальный	Уход за бетоном согласно требованиям ППР и приложения К (пункты К.5.1, К.5.15)
4.6	Устройство свайного фундамента	Наличие: - регистрирующей записи по устройству свайного фундамента в общем журнале работ; - данных в журнале забивки свай; - акта пробной забивки и динамического испытания свай; - акта освидетельствования скрытых работ	Документарный, визуальный	Устройство свайного фундамента согласно требованиям 7.4.7
4.6	Устройство свайного фундамента		Документарный, визуальный	Забивка свай согласно требованиям приложения В (таблица В.1)
4.7	Устройство оголовков трубы	Наличие: - регистрирующей записи по устройству оголовков трубы в общем журнале работ; - акта освидетельствования скрытых работ	Документарный, визуальный	Устройство оголовков трубы согласно требованиям 7.5.1, 7.5.4, 7.5.5, 7.5.7, 7.5.8, приложения В (таблица В.1)
4.8	Монтаж звеньев трубы	Наличие: - регистрирующей записи по монтажу звеньев трубы в общем журнале работ; - акта освидетельствования ответственных конструкций	Документарный, визуальный	Монтаж звеньев трубы согласно требованиям 7.5.1, 7.5.6 - 7.5.13, приложения В (таблица В.1)
4.8	Монтаж звеньев трубы		Документарный	Заполнение зазоров между торцами звеньев, торцами звеньев и блоками оголовков согласно требованиям 7.5.12, приложения К (таблица К.2)
4.9	Устройство гидроизоляции труб	Наличие: - регистрирующей записи по устройству гидроизоляции труб в общем журнале работ; - данных в журнале гидроизоляционных работ; - акта освидетельствования скрытых работ; - акта приемки гидроизоляции	Документарный, визуальный	Устройство гидроизоляции труб согласно требованиям подраздела 7.6, приложения В (таблица В.1), приложения К (таблица К.4)
			Документарный	Толщина слоя (ширины полосы) гидроизоляции согласно требованиям приложения К (таблица К.4)
			Визуальный	Сцепление гидроизоляции согласно требованиям приложения К (таблица К.4)
4.10	Обратная засыпка грунта с опережением относительно отсыпки насыпи земляного полотна	Наличие: - регистрирующей записи по обратной засыпке грунта с опережением относительно отсыпки насыпи земляного полотна в общем журнале работ; - данных в журнале контроля плотности земляного полотна; - акта пробного уплотнения земляного полотна; - данных в журнале влажности грунта; - акта освидетельствования скрытых работ	Документарный, визуальный	Обратная засыпка грунта с опережением относительно отсыпки насыпи земляного полотна согласно требованиям 7.7.2, приложения К (таблица К.6)
			Документарный, инструментальный	Геометрические размеры грунтовой призмы согласно требованиям приложения К (таблица К.6)
			Документарный, инструментальный	Толщина отсыпаемых слоев грунта согласно требованиям 7.7.2.1, 7.7.2.2, приложения К (таблица К.6)
			Документарный	Уплотнение грунта призмы и отсыпаемых слоев согласно требованиям 7.7.2.1, 7.7.2.2, приложения К (таблица К.6)
4.11	Обратная засыпка грунта после возведения насыпи (в прогале)	Наличие: - регистрирующей записи по обратной засыпке грунта после возведения насыпи (в прогале) в общем журнале работ; - данных в журнале контроля плотности земляного полотна; - акта пробного уплотнения земляного полотна; - данных в журнале влажности грунта; - акта освидетельствования скрытых работ	Документарный, визуальный	Обратная засыпка грунта после возведения насыпи (в прогале) согласно требованиям 7.7.3, приложения К (таблица К.6)
			Документарный, инструментальный	Геометрические размеры прогала согласно требованиям 7.7.3.1, приложения К (таблица К.6)
			Документарный, инструментальный	Геометрические размеры грунтовой призмы согласно требованиям приложения К (таблица К.6)
			Документарный, инструментальный	Толщина отсыпаемых слоев грунта согласно требованиям 7.7.2.1, 7.7.3.2, 7.7.3.3, приложения К (таблица К.6)
			Документарный	Уплотнение грунта призмы и отсыпаемых слоев согласно требованиям 7.7.2.1, 7.7.3.2, 7.7.3.3, приложения К (таблица К.6)
4.12	Устройство входных и выходных лотков и гасителей скорости из монолитного бетона	Наличие: - регистрирующей записи по устройству входных и выходных лотков и гасителей скорости из монолитного бетона в общем журнале работ; - данных в журнале бетонных работ; - данных в журнале ухода за бетоном; - акта освидетельствования скрытых работ	Документарный, визуальный	Устройство входных и выходных лотков и гасителей скорости из монолитного бетона согласно требованиям 7.8.1 - 7.8.3, 7.8.5 - 7.8.8, 7.8.10, приложения К (раздел К.5)
			Документарный, инструментальный	Толщина бетонируемого слоя согласно требованиям проекта и 7.8.5, приложения К (пункт К.5.11)
			Документарный	Качество уплотнения бетонной смеси согласно требованиям проекта и приложения К (пункт К.5.11)
4.13	Устройство входных и выходных лотков и гасителей скорости из габионных конструкций	Наличие: - регистрирующей записи по устройству входных и выходных лотков и гасителей скорости из габионных конструкций в общем журнале работ; - акта освидетельствования скрытых работ	Документарный, визуальный	Устройство входных и выходных лотков и гасителей скорости из габионных конструкций согласно требованиям 7.8.1 - 7.8.3, 7.8.9, 7.8.10
4.14	Завершающие работы	Наличие: - регистрирующей записи по выполнению завершающих работ в общем журнале работ; - акта сдачи водопропускной трубы	Документарный, визуальный	Завершающие работы согласно требованиям подраздела 7.10
Этап 5. Особенности устройства нетиповых и многоочковых труб
Устройство многоочковых фундаментных труб
5.1	Заполнение пазух между трубами	Наличие: - регистрирующей записи по заполнению пазух между трубами в общем журнале работ; - регистрирующей записи по уплотнению бетонной смеси в общем журнале работ; - данных в журнале бетонных работ; - данных в журнале ухода за бетоном	Документарный, визуальный	Заполнение пазух между трубами бетонной смесью согласно требованиям 7.9.2, приложения К (раздел К.5)
5.1	Заполнение пазух между трубами		Документарный	Уплотнение бетонной смеси согласно требованиям 7.3.4 - 7.3.6
Устройство бесфундаментных многоочковых бетонных или железобетонных труб
5.2	Заполнение пространства между трубами	Наличие: - регистрирующей записи по заполнению пространства между трубами в общем журнале работ; - регистрирующей записи по уплотнению дренирующего грунта в общем журнале работ	Документарный, визуальный	Заполнение пространства между трубами дренирующим грунтом согласно требованиям 7.9.3
5.2	Заполнение пространства между трубами		Документарный	Уплотнение дренирующего грунта согласно требованиям 7.9.3
Бетонирование нетиповых бетонных и железобетонных труб
5.3	Устройство котлована	Наличие: - регистрирующей записи по разработке котлована в общем журнале работ; - акта освидетельствования скрытых работ	Документарный, визуальный	Устройство котлована согласно требованиям 7.3.4 - 7.3.13, 7.9.4, приложения В (таблица В.1)
			Документарный	Крутизна откосов котлована согласно требованиям 7.3.4 - 7.3.6
			Документарный	Предохранение котлована от затопления водой согласно требованиям 7.3.7
			Документарный	Предохранение грунта от промерзания согласно требованиям 7.3.8
5.4	Подготовка основания	Наличие: - регистрирующей записи по подготовке основания под водопропускную трубу в общем журнале работ; - данных по уплотнению основания под водопропускную трубу в журнале контроля уплотнения основания; - акта освидетельствования скрытых работ	Документарный, визуальный	Подготовка основания под водопропускную трубу согласно требованиям 7.3.14 - 7.3.17, 7.3.19, 7.9.4, приложения В (таблица В.1)
			Документарный	Толщина основания под водопропускную трубу согласно требованиям проекта и 7.3.15, 7.3.16
			Документарный	Уплотнение основания под водопропускную трубу согласно требованиям проекта и 7.3.15, 7.3.16, 7.3.19
5.5	Изготовление и установка опалубки	Наличие регистрирующей записи по изготовлению и установке опалубки в общем журнале работ	Документарный, визуальный	Изготовление и установка опалубки согласно требованиям проекта и 7.9.4, приложения В (таблица В.1)
5.6	Изготовление и монтаж арматурного каркаса	Наличие: - регистрирующей записи по изготовлению и монтажу арматурного каркаса в общем журнале работ; - акта освидетельствования скрытых работ	Документарный, визуальный	Изготовление и монтаж арматурного каркаса согласно требованиям проекта и 7.9.4, приложения В (таблица В.1)
5.7	Бетонирование с уплотнением бетонной смеси	Наличие: - регистрирующей записи по бетонированию в общем журнале работ; - регистрирующей записи по уплотнению в общем журнале работ; - данных в журнале бетонных работ; - данных в журнале ухода за бетоном	Документарный, визуальный	Бетонирование с уплотнением бетонной смеси согласно требованиям проекта и 7.9.4
			Документарный	Качество бетонных работ на соответствие требованиям приложения К (раздел К.5)
			Документарный, визуальный	Уход за бетоном согласно требованиям ППР и приложения К (пункты К.5.14, К.5.15)
Этап 6. Реконструкция водопропускной трубы
6.1	Подготовительные работы	Наличие регистрирующей записи по установке дорожных знаков и ограждений в общем журнале работ	Документарный, визуальный	Установка дорожных знаков и ограждений согласно требованиям ППР и 8.2.1, 8.2.6
6.2	Разборка дорожной одежды	Наличие регистрирующей записи по разборке дорожной одежды в общем журнале работ	Документарный, визуальный	Разборка дорожной одежды согласно требованиям 8.2.2
6.3	Разработка котлована	Наличие: - регистрирующей записи по разработке котлована в общем журнале работ; - акта освидетельствования скрытых работ	Документарный, визуальный	Разработка котлована согласно требованиям 7.3.4 - 7.3.13, 8.2.3, приложения В (таблица В.1)
			Документарный, инструментальный	Соответствие размеров котлована требованиям ППР и 8.2.3 - 8.2.5
			Документарный	Крутизна откосов котлована согласно требованиям 7.3.4 - 7.3.6
			Документарный	Предохранение котлована от затопления водой согласно требованиям 7.3.7, 8.2.5
			Документарный	Предохранение грунта от промерзания согласно требованиям 7.3.8
6.4	Демонтаж конструкций водопропускной трубы (звенья, оголовок, фундамент, гидроизоляция, лоток)	Наличие регистрирующей записи по демонтажу конструкций водопропускной трубы в общем журнале работ	Документарный, визуальный	Демонтаж конструкций водопропускной трубы в соответствии с проектом демонтажа согласно требованиям 8.2.7, 8.2.8
6.5	Разборка основания водопропускной трубы	Наличие регистрирующей записи по разборке основания водопропускной трубы в общем журнале работ	Документарный, визуальный	Разборка основания водопропускной трубы согласно требованиям 8.2.8
6.6	Устройство основания под водопропускную трубу	Наличие: - регистрирующей записи по устройству основания под водопропускную трубу в общем журнале работ; - данных по уплотнению основания под водопропускную трубу в журнале контроля уплотнения основания; - акта освидетельствования скрытых работ	Документарный, визуальный	Устройство основания под водопропускную трубу согласно требованиям 7.3.14 - 7.3.17, 7.3.19, 8.2.9, приложения В (таблица В.1)
			Документарный	Толщина основания под водопропускную трубу согласно требованиям проекта и 7.3.15, 7.3.16
			Документарный	Уплотнение основания под водопропускную трубу согласно требованиям проекта и 7.3.15, 7.3.16, 7.3.19
6.7 Устройство фундамента согласно 8.2.10
6.7.1	Монтаж блочного фундамента	Наличие: - регистрирующей записи по монтажу блочного фундамента в общем журнале работ; - акта освидетельствования скрытых работ	Документарный, визуальный	Монтаж блочного фундамента согласно требованиям 7.4.4
			Документарный	Заделка вертикальных швов между блоками согласно требованиям 7.4.4.3
			Документарный	Толщина слоя раствора, на который укладывается блок, согласно требованиям 7.4.4.4
6.7.2	Монтаж сборной или монолитной фундаментной плиты	Наличие: - регистрирующей записи по монтажу сборной или монолитной фундаментной плиты в общем журнале работ; - акта освидетельствования скрытых работ	Документарный, визуальный	Монтаж сборной или монолитной фундаментной плиты согласно требованиям 7.4.5
6.7.2	Монтаж сборной или монолитной фундаментной плиты		Документарный	Толщина слоя цементного раствора, на который укладывается плита, согласно требованиям 7.4.5.4
6.7.3	Устройство монолитного бетонного фундамента	Наличие: - регистрирующей записи в общем журнале работ по устройству опалубки и устройству монолитного бетонного фундамента; - данных в журнале бетонных работ; - данных в журнале ухода за бетоном; - акта освидетельствования скрытых работ	Документарный, визуальный	Устройство монолитного бетонного фундамента согласно требованиям 7.4.6
			Документарный, визуальный	Устройство опалубки согласно требованиям приложения В (таблица В.1)
			Документарный	Толщина бетонируемого слоя согласно требованиям ППР и приложения К (пункт К.5.11)
6.7.4	Устройство свайного фундамента	Наличие: - регистрирующей записи по устройству свайного фундамента в общем журнале работ; - данных в журнале забивки свай; - акта пробной забивки и динамического испытания свай; - акта освидетельствования скрытых работ	Документарный, визуальный	Устройство свайного фундамента согласно требованиям 7.4.7
6.7.4	Устройство свайного фундамента		Документарный, визуальный	Забивка свай согласно требованиям приложения В (таблица В.1)
6.8	Устройство оголовков трубы	Наличие: - регистрирующей записи по устройству оголовков трубы в общем журнале работ; - акта освидетельствования скрытых работ	Документарный, визуальный	Устройство оголовков трубы согласно требованиям 7.5.1, 7.5.4, 7.5.5, 7.5.7, 7.5.8, 8.2.10, приложения В (таблица В.1)
6.9	Монтаж звеньев трубы	Наличие: - регистрирующей записи по монтажу звеньев трубы в общем журнале работ; - акта освидетельствования ответственных конструкций	Документарный, визуальный	Монтаж звеньев трубы согласно требованиям 7.5.1, 7.5.6 - 7.5.13, 8.2.10, приложения В (таблица В.1)
6.9	Монтаж звеньев трубы		Документарный	Заполнение зазоров между торцами звеньев, торцами звеньев и блоками оголовков согласно требованиям 7.5.12, приложения К (таблица К.2)
6.10	Устройство гидроизоляции труб	Наличие: - регистрирующей записи по устройству гидроизоляции труб в общем журнале работ; - данных в журнале гидроизоляционных работ; - акта освидетельствования скрытых работ; - акта освидетельствования и приемки гидроизоляции	Документарный, визуальный	Устройство гидроизоляции труб согласно требованиям подраздела 7.6, 8.2.10, приложения В (таблица В.1), приложения К (таблица К.4)
			Документарный	Толщина слоя (ширины полосы) гидроизоляции согласно требованиям приложения К (таблица К.4)
			Визуальный	Сцепление гидроизоляции согласно требованиям приложения К (таблица К.4)
6.11	Обратная засыпка грунта после возведения насыпи (в прогале)	Наличие: - регистрирующей записи по обратной засыпке грунта после возведения насыпи (в прогале) в общем журнале работ; - данных в журнале контроля плотности земляного полотна; - акта пробного уплотнения земляного полотна; - данных в журнале влажности грунта; - акта освидетельствования скрытых работ	Документарный, визуальный	Обратная засыпка грунта после возведения насыпи (в прогале) согласно требованиям 7.7.3, 8.2.11, приложения К (таблица К.6)
			Документарный, инструментальный	Геометрические размеры прогала согласно требованиям 7.7.3.1, приложения К (таблица К.6)
			Документарный, инструментальный	Геометрические размеры грунтовой призмы согласно требованиям приложения К (таблица К.6)
			Документарный, инструментальный	Толщина отсыпаемых слоев грунта согласно требованиям 7.7.2.1, 7.7.3.2, 7.7.3.3, приложения К (таблица К.6)
			Документарный	Уплотнение грунта призмы и отсыпаемых слоев согласно требованиям 7.7.2.1, 7.7.3.2, 7.7.3.3, 8.2.11, приложения К (таблица К.6)
6.12	Устройство входных и выходных лотков и гасителей скорости из монолитного бетона	Наличие: - регистрирующей записи по устройству входных и выходных лотков и гасителей скорости из монолитного бетона в общем журнале работ; - данных в журнале бетонных работ; - данных в журнале ухода за бетоном; - акта освидетельствования скрытых работ	Документарный, визуальный	Устройство входных и выходных лотков и гасителей скорости из монолитного бетона согласно требованиям 7.8.1 - 7.8.3, 7.8.5 - 7.8.8, 7.8.10, 8.2.10, приложения К (раздел К.5)
			Документарный, инструментальный	Толщина бетонируемого слоя согласно требованиям проекта и 7.8.5, приложения К (пункт К.5.11)
			Документарный	Качество уплотнения бетонной смеси согласно требованиям проекта и приложения К (пункт К.5.11)
6.13	Устройство входных и выходных лотков и гасителей скорости из габионных конструкций	Наличие: - регистрирующей записи по устройству входных и выходных лотков и гасителей скорости из габионных конструкций в общем журнале работ; - акта освидетельствования скрытых работ	Документарный, визуальный	Устройство входных и выходных лотков и гасителей скорости из габионных конструкций согласно требованиям 7.8.1 - 7.8.3, 7.8.9, 7.8.10, 8.2.10
6.14	Завершающие работы	Наличие: - регистрирующей записи по выполнению завершающих работ в общем журнале работ; - акта сдачи водопропускной трубы	Документарный, визуальный	Завершающие работы согласно требованиям подраздела 7.10, 8.2.13
Этап 7. Удлинение водопропускной трубы
7.1	Демонтаж существующего укрепления лотка трубы и откосов	Наличие регистрирующей записи по демонтажу существующего укрепления лотка трубы и откосов в общем журнале работ	Документарный, визуальный	Демонтаж существующего укрепления лотка трубы и откосов согласно требованиям 8.3.4
7.2	Демонтаж оголовка водопропускной трубы	Наличие регистрирующей записи по демонтажу оголовка водопропускной трубы в общем журнале работ	Документарный, визуальный	Демонтаж оголовка водопропускной трубы в соответствии с проектом демонтажа согласно требованиям 8.2.7, 8.3.6
7.3	Разработка котлована (для устройства удлиняемой части трубы)	Наличие: - регистрирующей записи по разработке котлована в общем журнале работ; - акта освидетельствования скрытых работ	Документарный, визуальный	Разработка котлована согласно требованиям 7.3.4 - 7.3.13, 8.3.7, 8.2.4, приложения В (таблица В.1)
			Документарный, инструментальный	Соответствие размеров котлована требованиям ППР и 8.2.4
			Документарный	Крутизна откосов котлована согласно требованиям 7.3.4 - 7.3.6
			Документарный	Предохранение котлована от затопления водой согласно требованиям 7.3.7
			Документарный	Предохранение грунта от промерзания согласно требованиям 7.3.8
7.4	Устройство основания под водопропускную трубу	Наличие: - регистрирующей записи по устройству основания под водопропускную трубу в общем журнале работ; - данных по уплотнению основания под водопропускную трубу в журнале контроля уплотнения основания; - акта освидетельствования скрытых работ	Документарный, визуальный	Устройство основания под водопропускную трубу согласно требованиям 7.3.14 - 7.3.17, 7.3.19, 8.3.8, приложения В (таблица В.1)
			Документарный	Толщина основания под водопропускную трубу согласно требованиям проекта и 7.3.15, 7.3.16
			Документарный	Уплотнение основания под водопропускную трубу согласно требованиям проекта и 7.3.15, 7.3.16, 7.3.19
7.5 Монтаж блоков фундамента оголовка и удлиняемой части трубы
7.5.1	Монтаж блочного фундамента	Наличие: - регистрирующей записи по монтажу блочного фундамента в общем журнале работ; - акта освидетельствования скрытых работ	Документарный, визуальный	Монтаж блочного фундамента согласно требованиям 7.4.4
			Документарный	Заделка вертикальных швов между блоками согласно требованиям 7.4.4.3
			Документарный	Толщина слоя раствора, на который укладывается блок, согласно требованиям 7.4.4.4
7.5.2	Монтаж сборной или монолитной фундаментной плиты	Наличие: - регистрирующей записи по монтажу сборной или монолитной фундаментной плиты в общем журнале работ; - акта освидетельствования скрытых работ	Документарный, визуальный	Монтаж сборной или монолитной фундаментной плиты согласно требованиям 7.4.5
7.5.2	Монтаж сборной или монолитной фундаментной плиты		Документарный	Толщина слоя цементного раствора, на который укладывается плита, согласно требованиям 7.4.5.4
7.6	Монтаж оголовка трубы	Наличие: - регистрирующей записи по монтажу оголовка трубы в общем журнале работ; - акта освидетельствования скрытых работ	Документарный, визуальный	Монтаж оголовка трубы согласно требованиям 7.5.1, 7.5.4, 7.5.5, 7.5.7, 7.5.8, 8.3.8, приложения В (таблица В.1)
7.7	Монтаж звеньев трубы	Наличие: - регистрирующей записи по монтажу звеньев трубы в общем журнале работ; - акта освидетельствования ответственных конструкций	Документарный, визуальный	Монтаж звеньев трубы согласно требованиям 7.5.1, 7.5.6 - 7.5.13, 8.3.8, приложения В (таблица В.1)
7.8	Заделка и гидроизоляция швов звеньев	Наличие регистрирующей записи по заделке и гидроизоляции швов звеньев в общем журнале работ	Документарный	Заполнение зазоров между торцами звеньев трубы, торцами звеньев и блоками оголовков герметизирующим материалом или литым резиновым жгутом согласно требованиям 7.5.12, приложения К (таблица К.2)
7.9	Заполнение пазух многоочковых фундаментных труб	Наличие: - регистрирующей записи по заполнению пазух многоочковых фундаментных труб в общем журнале работ; - данных в журнале бетонных работ; - данных в журнале ухода за бетоном	Документарный, визуальный	Заполнение пазух бетонной смесью согласно требованиям подраздела 7.9, 8.3.8, приложения К (таблица К.2)
7.9	Заполнение пазух многоочковых фундаментных труб		Документарный	Уплотнение бетонной смеси глубинными вибраторами согласно требованиям проекта и 7.9.2
7.10	Заполнение пазух многоочковых бесфундаментных труб	Наличие регистрирующей записи по заполнению пазух многоочковых бесфундаментных труб в общем журнале работ	Документарный, визуальный	Заполнение пазух дренирующим грунтом согласно требованиям подраздела 7.9, 8.3.8, приложения К (таблица К.2)
7.10	Заполнение пазух многоочковых бесфундаментных труб		Документарный	Уплотнение дренирующего грунта трамбовками согласно требованиям проекта и 7.9.3
7.11	Устройство гидроизоляции трубы	Наличие: - регистрирующей записи по устройству гидроизоляции трубы в общем журнале работ; - данных в журнале гидроизоляционных работ; - акта освидетельствования скрытых работ; - акта освидетельствования и приемки гидроизоляции	Документарный, визуальный	Устройство гидроизоляции трубы согласно требованиям подраздела 7.6, 8.3.8, приложения В (таблица В.1), приложения К (таблица К.4)
			Документарный	Толщина слоя (ширины полосы) гидроизоляции согласно требованиям приложения К (таблица К.4)
			Визуальный	Сцепление гидроизоляции согласно требованиям приложения К (таблица К.4)
7.12	Устройство лотка у отводящего оголовка трубы из монолитного бетона	Наличие: - регистрирующей записи по устройству лотка у отводящего оголовка трубы из монолитного бетона в общем журнале работ; - данных в журнале бетонных работ; - данных в журнале ухода за бетоном; - акта освидетельствования скрытых работ	Документарный, визуальный	Устройство лотка у отводящего оголовка трубы из монолитного бетона согласно требованиям 7.8.1 - 7.8.3, 7.8.5 - 7.8.8, 7.8.10, 8.3.8, приложения К (раздел К.5)
			Документарный, инструментальный	Толщина бетонируемого слоя согласно требованиям проекта и 7.8.5, приложения К (пункт К.5.11)
			Документарный	Качество уплотнения бетонной смеси согласно требованиям проекта и приложения К (пункт К.5.11)
7.13	Устройство лотка у отводящего оголовка трубы из габионных конструкций	Наличие: - регистрирующей записи по устройству лотка у отводящего оголовка трубы габионных конструкций в общем журнале работ; - акта освидетельствования скрытых работ	Документарный, визуальный	Устройство входных и выходных лотков и гасителей скорости из габионных конструкций согласно требованиям 7.8.1 - 7.8.3, 7.8.9, 7.8.10, 8.2.10
7.14	Обратная засыпка грунтом удлиненной части трубы	Наличие: - регистрирующей записи по обратной засыпке грунтом удлиненной части трубы в общем журнале работ; - данных в журнале контроля плотности земляного полотна; - акта пробного уплотнения земляного полотна; - данных в журнале влажности грунта; - акта освидетельствования скрытых работ	Документарный, визуальный	Обратная засыпка грунтом удлиненной части трубы согласно требованиям 7.7.3, 8.2.11, 8.3.8, приложения К (таблица К.6)
			Документарный, инструментальный	Геометрические размеры прогала согласно требованиям 7.7.3.1, приложения К (таблица К.6)
			Документарный, инструментальный	Геометрические размеры грунтовой призмы согласно требованиям приложения К (таблица К.6)
			Документарный, инструментальный	Толщина отсыпаемых слоев грунта согласно требованиям 7.7.2.1, 7.7.3.2, 7.7.3.3, приложения К (таблица К.6)
			Документарный	Уплотнение грунта призмы и отсыпаемых слоев согласно требованиям 7.7.2.1, 7.7.3.2, 7.7.3.3, 8.2.11, приложения К (таблица К.6)
7.15	Завершающие работы	Наличие: - регистрирующей записи по выполнению завершающих работ в общем журнале работ; - акта сдачи водопропускной трубы	Документарный, визуальный	Завершающие работы согласно требованиям проекта и подраздела 7.10, 8.3.10
Примечания 1 В графе "Результат" при проверке ставится "+" или "-" в зависимости от результатов проверенных позиций стандарта. 2 В графе "Приложения, примечания" могут быть даны ссылки на прилагаемые к карте контроля копии документов (Приложение N...), подтверждающих выполнение указанной в стандарте деятельности, или указаны номера и даты подтверждающих документов (Приказ, протокол, акт) и их полное наименование, или приведены комментарии (обоснование) к оценке результатов проверки. 3 Визуальный и инструментальный способ проверки соответствия применяется в случае выполнения соответствующих работ в момент проведения контроля соблюдения требований СТО НОСТРОЙ 2.25.99-2013. В этом случае проводится проверка соответствия выполняемых работ требованиям, предъявляемым к выполнению данных работ. 4 Для выполнения инструментального способа проверки соответствия рекомендуется использовать линейку стальную по ГОСТ 427, рулетку измерительную по ГОСТ 7502, трехметровую рейку по ГОСТ 10528-90 (таблица 2), нивелир по ГОСТ 10528.

Заключение (нужное подчеркнуть):

1. Требования СТО НОСТРОЙ 2.25.99-2013 соблюдены в полном объеме.

2. Требования СТО НОСТРОЙ 2.25.99-2013 соблюдены не в полном объеме.

Рекомендации по устранению выявленных несоответствий:

___________________________________________________________________________

Приложения: _______________ на _______ л.

Настоящая карта составлена в двух экземплярах, по одному экземпляру для

каждой стороны.

Подписи лиц, проводивших проверку:

Эксперт ________________________ ___________

(фамилия, имя, отчество) (подпись)

________________________ ___________

(фамилия, имя, отчество) (подпись)

Подпись представителя проверяемой организации - члена СРО,

принимавшего участие в проверке:

________________________ ___________

(фамилия, имя, отчество) (подпись)

Дата "____" _____________ 20____ г.

БИБЛИОГРАФИЯ

[1]	ОСТ 35-27.0-85	Звенья железобетонные круглых и прямоугольных водопропускных труб под железные и автомобильные дороги. Технические условия
[2]	Инструкция по устройству гидроизоляции конструкций мостов и труб на железных дорогах с использованием новых материалов при производстве капитального ремонта, М., ФГУП ВНИИЖТ, 2005 г.
[3]	СТО ИСМ 58748660-01-2010	Применение габионных конструкций при строительстве, реконструкции и ремонте автомобильных дорог
[4]	Реконструкция автомобильных дорог. Пособие М. МАДИ, 1998 г.
[5]	Правила охраны поверхностных вод от загрязнения сточными водами. Минводхоз СССР, N 1166-74 от 16.05.1974 г. (в редакции по состоянию на 12.10.2006 г.)
[6]	ВСН 32-81	Инструкция по устройству гидроизоляции конструкций мостов и труб на железных, автомобильных и городских дорогах
[7]	Постановление Правительства РФ от 16 февраля 2008 г. N 87 "О составе разделов проектной документации и требованиях к их содержанию"
(ссылка введена Изменением N 1, утв. Ассоциацией "Национальное объединение строителей", "НОСТРОЙ" от 11.12.2014)
[8]	Приказ Министерства строительства и ЖКХ РФ от 15 апреля 2016 г. N 248/пр "О порядке разработки и согласования специальных технических условий для разработки проектной документации на объект капитального строительства"
(ссылка введена Изменением N 1, утв. Ассоциацией "Национальное объединение строителей", "НОСТРОЙ" от 11.12.2014)
[9]	Руководящий документ РД 11-02-2006	Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требования, предъявляемые к актам освидетельствования работ, конструкций, участков сетей инженерно-технического обеспечения
(ссылка введена Изменением N 1, утв. Ассоциацией "Национальное объединение строителей", "НОСТРОЙ" от 11.12.2014)
[10]	Руководящий документ РД 11-05-2007	Порядок ведения общего и (или) специального журнала учета выполнения работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства
(ссылка введена Изменением N 1, утв. Ассоциацией "Национальное объединение строителей", "НОСТРОЙ" от 11.12.2014)

ОКС 93.080

Вид работ 25 по приказу Минрегиона России от 30 декабря 2009 г. N 624

Ключевые слова: бетонные и железобетонные водопропускные трубы, устройство, реконструкция, автомобильные дороги

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/akt_forma/0/sto_52285.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
