Название документа
"ТТК 66 27 33-80. Типовая технологическая карта на монтаж скользящей опалубки"
(утв. Минстроем СССР 27.04.1981)

"ТТК 66 27 33-80. Типовая технологическая карта на монтаж скользящей опалубки"
(утв. Минстроем СССР 27.04.1981)


Утверждена
Минстроем СССР
27 апреля 1981 года
ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА МОНТАЖ СКОЛЬЗЯЩЕЙ ОПАЛУБКИ
ТТК 66 27 33-80
Срок введения
1 июня 1981 года
Разработана проектно-технологическим трестом ОргстроЙ Минстроя МССР 10 декабря 1980 г.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
1.1. Технологическая карта разработана на монтаж скользящей опалубки по рабочим чертежам на строительство 20-этажного жилого дома по ул. Набережной в г. Кишиневе. Здание рассчитано на сейсмические нагрузки.
Щиты опалубки приняты металлическими.
Гидравлические домкраты марки ОГД-74/25 с автоматическими регуляторами горизонтальности марки АРГ-74/25.
Насосная станция марки АНС-100у.
Внутренние подвесные подмости приняты сплошными.
1.2. В состав работ, рассматриваемых в карте, входят:
сборка внутренних коробов;
сборка наружных щитов;
монтаж домкратных рам;
сборка козырька рабочего пола и подвесных подмостей;
монтаж гидроподъемного оборудования.
1.3. Работы по монтажу скользящей опалубки производить в дневное время суток.
1.4. При привязке технологической карты к конкретному объекту и условиям строительства в порядок монтажа скользящей опалубки, принятый в карте, вносят коррективы, обусловленные схемой здания, а также уточняют объемы работ, калькуляцию трудовых затрат, график производства работ, технико-экономические показатели.
Организация строительной площадки будет меняться в зависимости от этажности и глубины заложения фундамента.
При возведении в зимний период необходимо заготовить брезент для тепляка, плевку или рубероид для окон, теплогенераторы.
2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА
2.1. До начала монтажа скользящей опалубки необходимо выполнить следующие работы:
оборудовать строительную площадку бытовыми помещениями, подвести электроэнергию и воду;
завезти на строительную площадку согласно рабочим чертежам все необходимые материалы, элементы скользящей опалубки, гидро- и электрооборудование;
разбить и закрепить оси на фундаментной плите несмываемой краской;
определить наивысшую точку фундаментной плиты, а затем отметку нижней кромки щитов опалубки, которая должна быть на 2 - 3 см выше самой высокой отметки плиты;
составить исполнительную схему фундаментной плиты;
получить и освидетельствовать металлические щиты опалубки, домкратные рамы, гидрооборудование, элементы рабочего пола, козырька и подвесных подмостей;
на площадке складирования рассортировать и разложить щиты опалубки по типоразмерам.
2.2. Элементы скользящей опалубки и гидрооборудование монтируют при помощи пневмоколесного крана КС-5363, который должен работать на спланированном и уплотненном основании, засыпанном щебнем (рис. 1, 2).

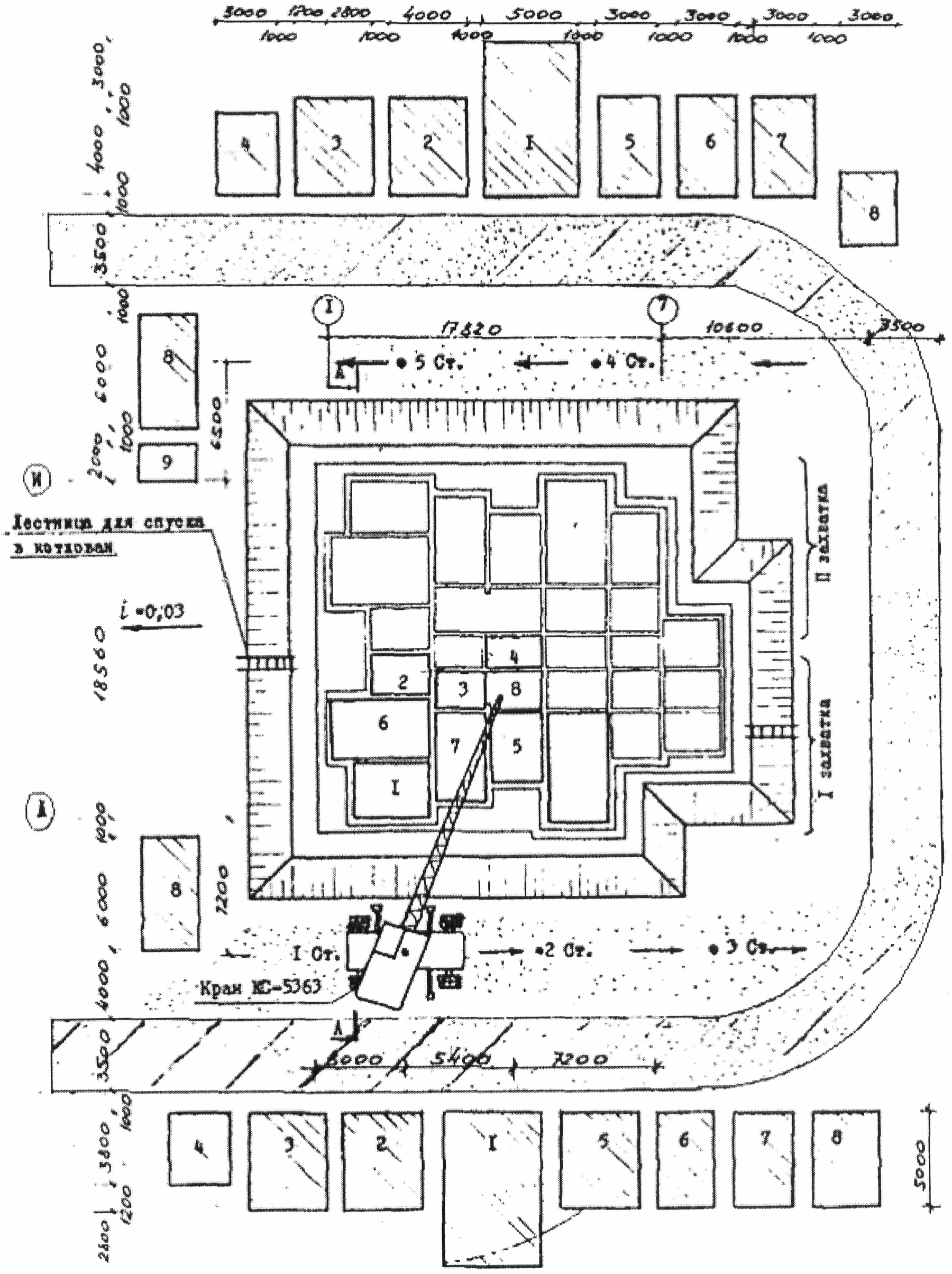

1 - площадка сборки щитов в коробе 80 м2;
2 - площадка складирования линейных щитов 40 м2;
3 - площадка складирования внутренних угловых щитов 40 м2;
4 - площадка складирования наружных угловых щитов 23 м2;
5 - площадка складирования домкратных стержней 35 м2;
6 - площадка складирования пиломатериалов 30 м2;
7 - площадка складирования металлоконструкций (рабочего пола, козырька, подвесных подмостей) 30 м2;
8 - площадка складирования арматуры 53 м2;
9 - площадка складирования временных деревянных коробов 6 м2.
Условные обозначения
1 Ст. - стоянка крана
- рабочий ход крана
- водоотвод с площадки
1 + 8 - очередность монтажа внутренних коробов опалубки.
Рис. 1. Схема организации работ
при монтаже скользящей опалубки

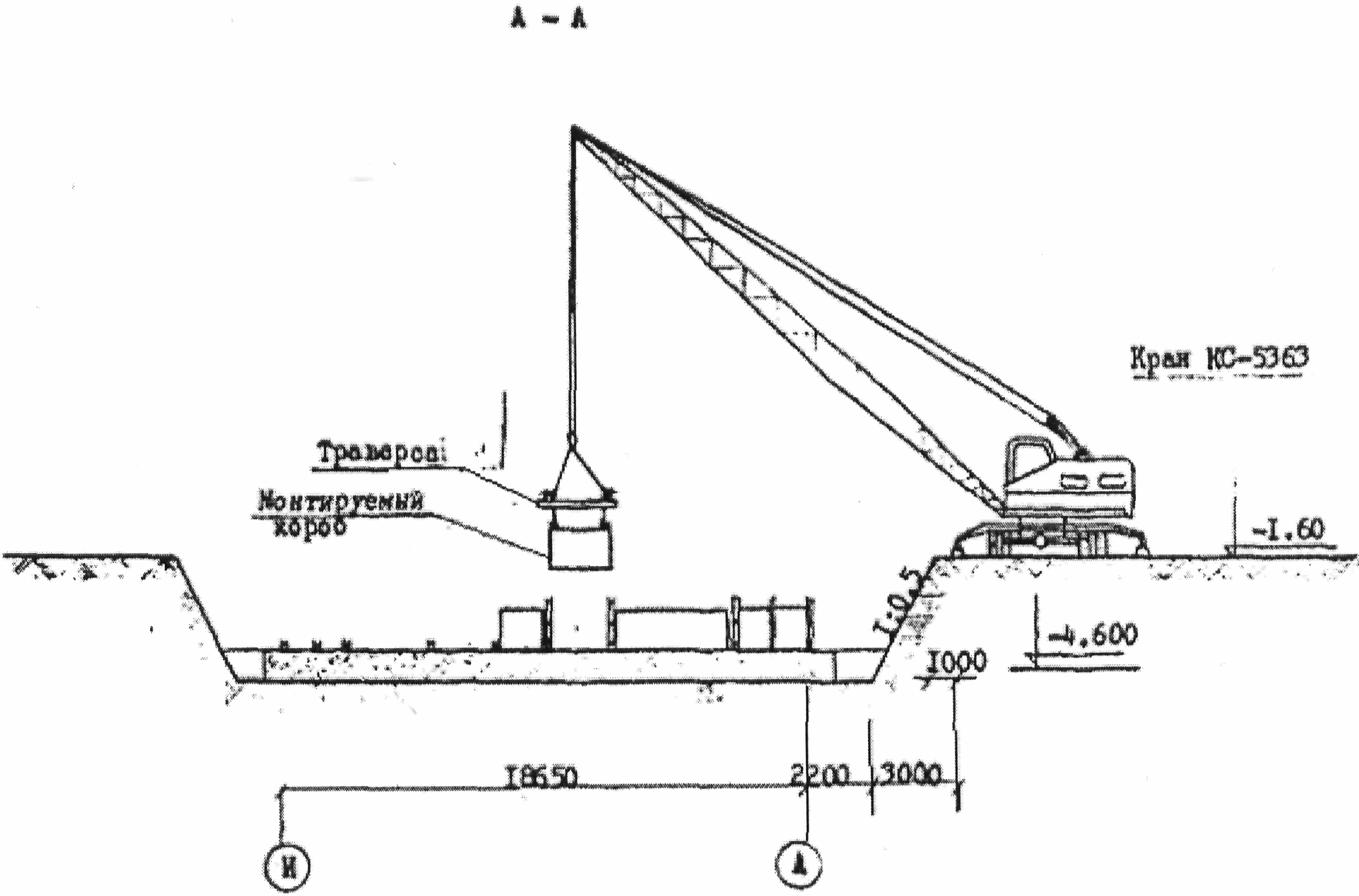

Рис. 2. Схема организации работ
при монтаже скользящей опалубки
Перед монтажом щитов опалубки их очищают от налипшего бетона, при необходимости рихтуют и исправляют обнаруженные повреждения, рабочую поверхность смазывают эмульсолом.
Монтаж элементов опалубки начинают со сборки внутренних коробов, которую выполняют на фундаментной плите или стенде-кондукторе, расположенном рядом со строящимся зданием.
При сборке коробов на фундаментной плите наклон стенок опалубки проверяют шаблоном с отвесом.
Собранные внутренние короба монтируют в определенной последовательности (рис. 3). Монтируют внутренний короб, вяжут арматуру, устанавливают закладные детали, временные деревянные коробки согласно рабочим чертежам, затем монтируют следующий короб и т.д.

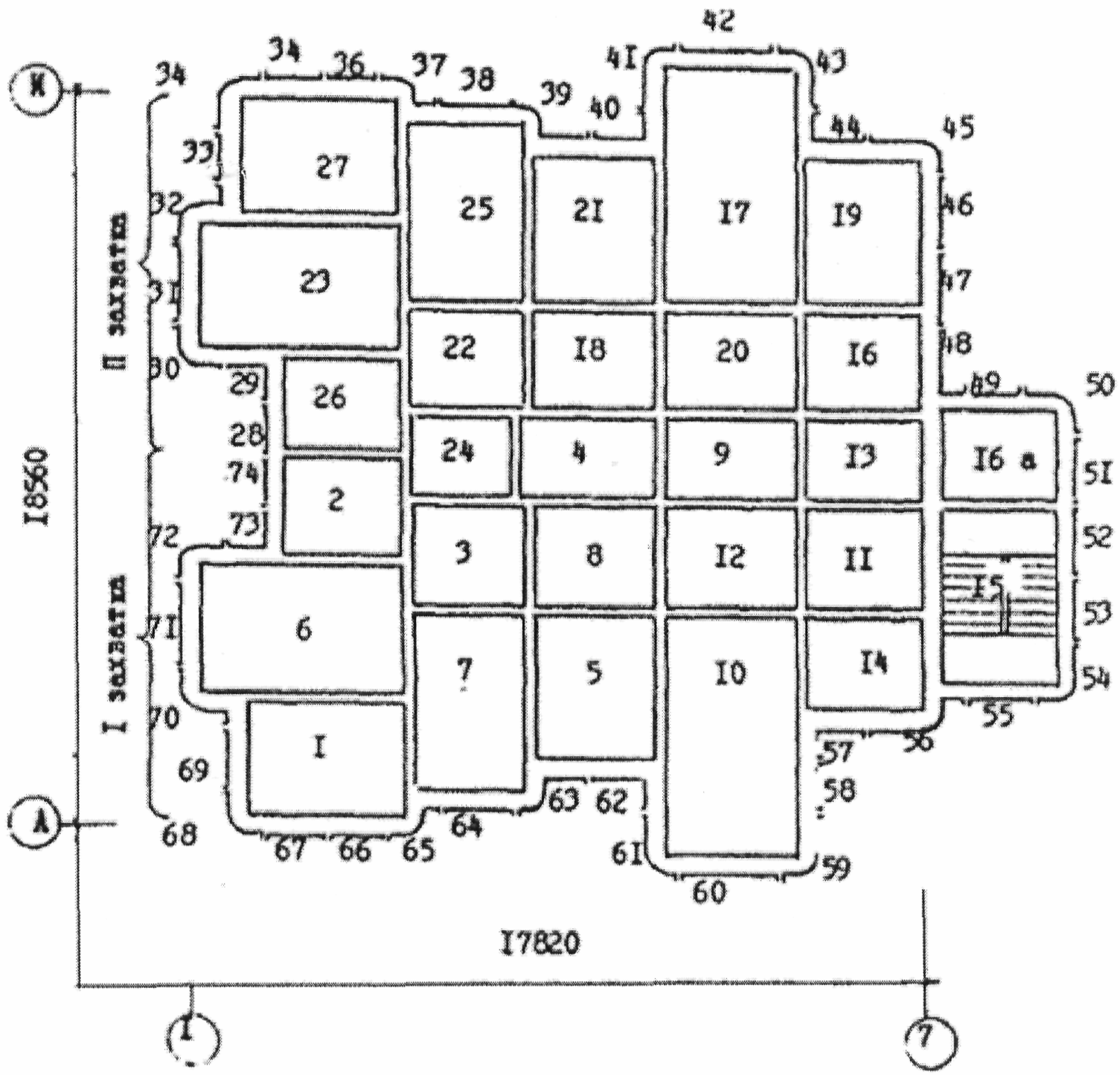

Рис. 3. Схема монтажа внутренних коробов
и наружных щитов опалубки: 1 - 74 - порядок монтажа
внутренних коробов и наружных щитов скользящей опалубки
Собранные короба раскрепляют временными связями для предотвращения случайных смещений. В качестве связей применяют обрезки арматурной стали, прихваченные к верхнему уголку щитов электросваркой.
Для обеспечения толщины стен между коробами устанавливают шаблоны - не менее двух на одну сторону короба.
Наружные щиты опалубки собирают на фундаментной плите после монтажа, выверки и фиксации всех внутренних коробов и установки арматуры, временных деревянных коробок и закладных деталей. Для обеспечения устойчивого положения наружных щитов в период их сборки необходимо применять подкосы.
2.3. Домкратные рамы устанавливают в следующем порядке:
на щитах опалубки намечают места установки рам;
монтируют домкратные рамы строго вертикально к осям стен и крепят к щитам опалубки. Положение стоек рам проверяют отвесом;
после установки рам проверяют еще раз "конусность" щитов и при необходимости дополнительно регулируют их наклон;
окончательно прикрепляют болтами стойки рам к кружалам щитов.
2.4. После монтажа домкратных рам приступают к устройству рабочего пола, козырька.
До устройства рабочего пола в каждый короб (ячейку) подают краном элементы внутренних подвесных подмостей. Устройство рабочего пола и козырька выполняют в следующем порядке:
скобами крепят металлические балки к домкратным рамам;
по металлическим балкам укладывают деревянные прогоны 50 x 180 мм;
устраивают настил из досок хвойных пород не ниже II сорта толщиной 40 мм;
к стойкам домкратных рам по наружному контуру стен крепят кронштейны козырька;
по кронштейнам укладывают деревянные прогоны;
устраивают настил из досок и ограждение козырька.
Рабочий пол через лазовые люки с крышками и предохранительными решетками инвентарными лестницами соединяют с настилом подмостей. Отверстия в рабочей полу вокруг домкратных рам закрывают фанерой или листовым металлом.
Внутренние и наружные подвесные подмости монтируют после подъема опалубки на высоту 3,5 м. Расстояние между стеной и настилом подмостей должно быть не более 50 мм.
После монтажа домкратных рам, устройства рабочего пола приступают к монтажу гидравлического оборудования.
Монтаж гидравлического оборудования включает:
монтаж гидродомкратов с автоматическими регуляторами горизонтальности;
монтаж автоматической насосной станции;
монтаж трубопровода (гидравлических сетей).
Гидрооборудование, подлежащее монтажу, должно соответствовать требованиям, указанным в технических паспортах, и удостоверяться актами о прохождении контрольных испытаний и пригодности к эксплуатации.
Перед началом монтажа гидрооборудование должно быть подвергнуто ревизии. После устранения выявленных дефектов приступают к его монтажу.
Домкраты устанавливают на домкратные рамы в следующей последовательности:
устанавливают защитную трубку;
домкрат устанавливают на фланец защитной трубки с таким расчетом, чтобы отверстия для болтов во фланце домкрата, защитной трубки и ригелей домкратной рамы совпали, присоединительный штуцер на верхней крышке должен быть повернут в сторону присоединительного штуцера на гидроразводке;
наживляют болты для крепления домкрата и защитной трубки к домкратной раме;
для выверки домкрата используют уровень, в соответствии с показаниями которого регулируют вертикальность домкрата и трубки, устанавливая шайбы-подкладки. При монтаже домкратов необходимо, чтобы их оси проходили точно по осевой линии стен; допустимое отклонение не должно превышать 2 мм;
по достижении домкратом и защитной трубкой строго вертикального положения затягивают болты.
Автоматическую насосную станцию монтируют в следующей последовательности:
на рабочем полу устраивают специальную площадку закрытого типа, возвышающуюся на 1,2 м над рабочим полом;
устанавливают насосную станцию;
в резервуар насосной станции через фильтрующее устройство заливают масло соответствующей марки вязкости.
Перед монтажом гидравлических сетей все детали трубопровода и арматуру сортируют по типоразмерам согласно спецификации проекта гидроразводки. Затем детали трубопровода очищают от грязи, а внутреннюю поверхность труб и резьбовые соединения промывают керосином или соляровым маслом, продувают сжатым воздухом и закрывают пробками от попадания в них песка, грязи.
Трубопровод монтируют блоками, которые собирают заранее. Готовые блоки на месте их сборки могут быть испытаны на герметичность и заполнены рабочей жидкостью. В этом случае на присоединительные штуцера блоков должны быть установлены запорные вентили. Укладывают готовые блоки трубопровода на скобы, прикрепленные к домкрату.
По окончании монтажа отдельных сетей монтируют распределительный трубопровод (коллектор), к которому присоединяют запорными вентилями сети гидроразводки и гибкими шлангами автоматическую насосную станцию.
По окончании монтажа гидроразводки к ней через запорные вентили присоединяют гидродомкраты.
Для подсоединения автоматических регуляторов горизонтальности монтируют вторую гидроразводку, аналогичную первой.
Насосно-распределительную станцию присоединяют к электросети при помощи шлангового кабеля и штепсельного соединения.
Опрессовку гидросистемы производят рабочей жидкостью под давлением 125 кгс/см2 до зарядки домкратов домкратными стержнями. Сначала опрессовывают отдельные сети, а затем одновременно все. При этом воздух, находящийся в трубопроводе, должен быть стравлен. Это достигается поочередным открыванием вентиля у каждого домкрата до появления рабочей жидкости в соединении медной трубки. Затем соединение затягивают до полной герметичности. После стравливания воздуха давление в гидросистеме доводят до величины, соответствующей данному типу домкрата.
По окончании монтажа, опрессовки и устранения дефектов гидросистему принимают в эксплуатацию, о чем составляют акт.
Гидродомкраты заряжают отрихтованными и очищенными от ржавчины и грязи домкратными стержнями марки Ст. 5 диаметром 25 мм. Во избежание стыкования домкратных стержней в одном горизонте первоначально устанавливают стержни разных типоразмеров, составляющих 1; 2/3; 1/3 длины стержня. Стержни для последующего наращивания должны быть одной длины. Для опирания 1-го яруса домкратных стержней необходимо между стенками опалубки на фундамент уложить металлические пластины.
Чтобы домкратные стержни можно было извлечь после возведения здания, их часть от низа защитной трубки до опорной пластины должна быть защищена от сцепления с бетоном установкой трубок, укладкой полистирола, засыпкой песком и т.д.
Одновременно с гидрооборудованием монтируют осветительные стойки, поливочное устройство, подводят электроэнергию.
По окончании всех монтажных работ составляется акт о готовности скользящей опалубки (см. Прил.).
2.5. Работы по монтажу скользящей опалубки выполняет бригада из 15 человек, разделенная на 2 звена:
1-е звено - 2 слесаря четвертого и 3 - третьего разряда;
2-е звено - 2 слесаря четвертого и 3 - третьего разряда;
4 плотника второго разряда;
такелажник второго разряда.

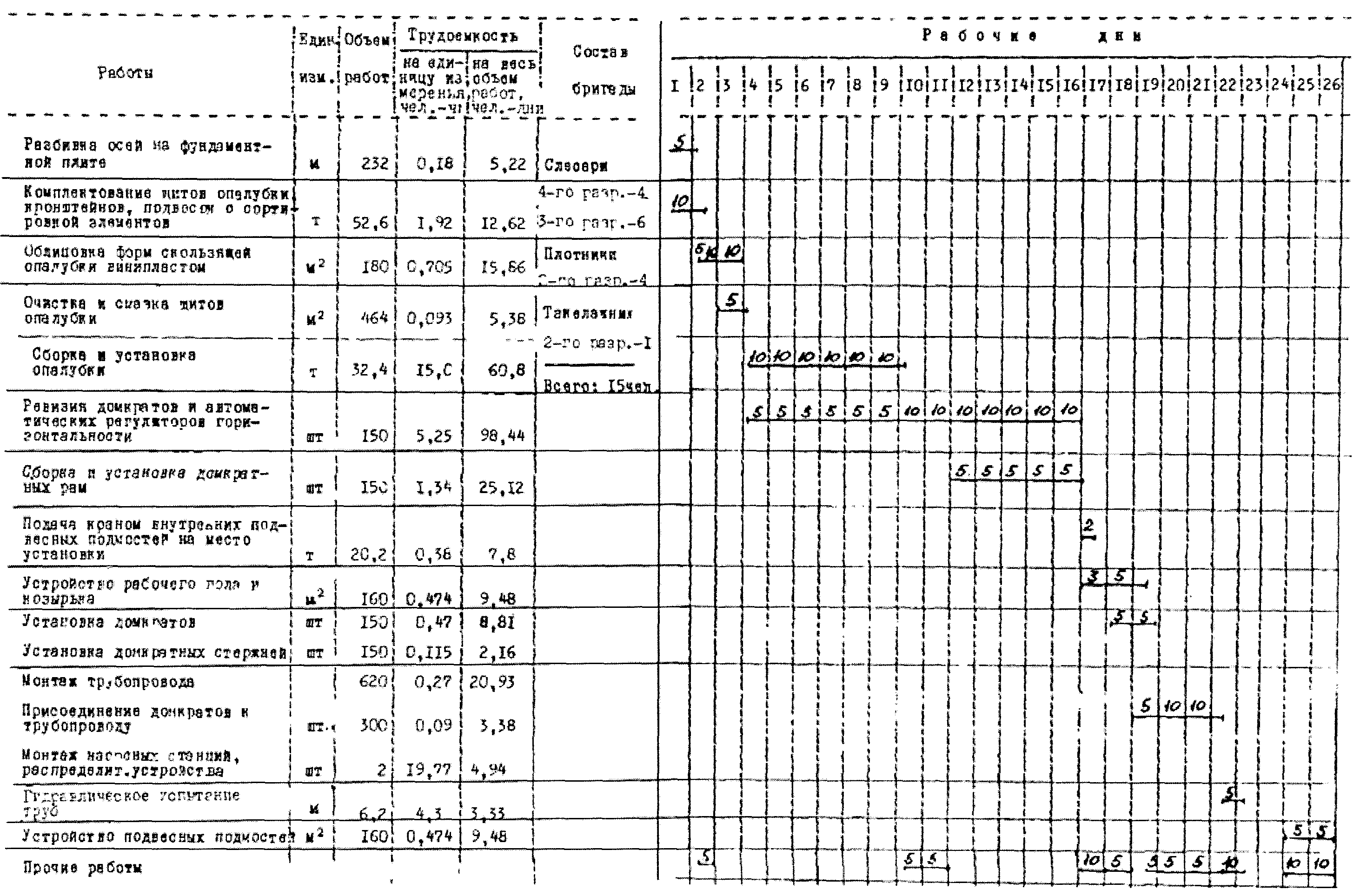

2.6. График выполнения работ приводится в табл. 1.
Таблица 1
График производства работ
2.7. Калькуляция трудовых затрат приведена в табл. 2.
Таблица 2
Калькуляция трудовых затрат
???????????????????????????????????????????????????????????????????????????
Обоснова-? Работы ?Един. ?Объем?Норма ?Затраты ?Расценка ?Стоимость
ние ЕНиР ? ?измер.?работ?времени? труда ?на еди- ? затрат
? ? ? ?на еди-?на весь ?ницу ? труда
? ? ? ?ницу ? объем ?изме- ? на весь
? ? ? ?измере-? работ, ?рения, ? объем
? ? ? ?ния, ?чел.-дни?руб.-коп.? работ,
? ? ? ?чел.-ч ? ? ?руб.-коп.
???????????????????????????????????????????????????????????????????????????
1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8
???????????????????????????????????????????????????????????????????????????
ЦНиЛ ?Разбивка осей ? м ? 232 ? 0,18 ? 5,22 ? 0-09,2 ? 21-34,4
?на фундаментной? ? ? ? ? ?
?плите ? ? ? ? ? ?
9-1-33, ?Комплектование ? т ?52,6 ? 1,92 ? 12,62 ? 1-07 ? 56-28,2
к = 0,6 ?щитов опалубки,? ? ? ? ? ?
(прим.) ?кронштейнов, ? ? ? ? ? ?
?подвесок, ? ? ? ? ? ?
?с сортировкой ? ? ? ? ? ?
?элементов ? ? ? ? ? ?
?и подноской ? ? ? ? ? ?
?на расстояние ? ? ? ? ? ?
?до 50 м ? ? ? ? ? ?
4-1-43 ?Сборка ? т ?52,6 ? 15,0 ? 98,62 ? 8-67 ?456-0,42
?и установка ? ? ? ? ? ?
?опалубки ? ? ? ? ? ?
34-27 ?Ревизия ? шт. ? 150 ? 3,5 ? 65,63 ? 2-19,3 ? 328-95
табл. 1, ?домкратов ? ? ? ? ? ?
п. 1 - 2 ? ? ? ? ? ? ?
34-27 ?Ревизия ? шт. ? 150 ? 1,75 ? 32,81 ? 1-09,6 ? 164-40
табл. 1, ?автоматических ? ? ? ? ? ?
п. 1 - 8,?регуляторов ? ? ? ? ? ?
к = 0,5 ?горизонталь- ? ? ? ? ? ?
(прим.) ?ности ? ? ? ? ? ?
4-1-44, ?Установка ? шт. ? 150 ? 1,05 ? 19,69 ? 0-61,8 ? 92-70
п. 2, ?домкратных рам ? ? ? ? ? ?
к = 0,6 ? ? ? ? ? ? ?
4-1-44, ?Установка ? шт. ? 150 ? 0,47 ? 8,81 ? 0-27,7 ? 41-55
п. 6 ?домкратов ? ? ? ? ? ?
4-1-44, ?Установка ? шт. ? 150 ? 0,115 ? 2,16 ? 0-06,8 ? 10-20
п. 7 ?домкратных ? ? ? ? ? ?
?стержней ? ? ? ? ? ?
5-1-5, ?Сборка ? шт. ? 150 ? 0,87 ? 16,31 ? 0-56,3 ? 84-45
п. 1е, ?домкратных рам ? ? ? ? ? ?
к = 0,6 ? ? ? ? ? ? ?
(прим.) ? ? ? ? ? ? ?
1-6, ?Подача ? т ?124,4? 0,38 ? 5,91 ? 0-18,7 ? 23-26,3
табл. 2, ?элементов ? ? ? ? ? ?
п. 26б ?опалубки ? ? ? ? ? ?
?и всех ? ? ? ? ? ?
?материалов ? ? ? ? ? ?
?на место ? ? ? ? ? ?
?установки ? ? ? ? ? ?
8-24, ?Очистка ? м2 ? 464 ? 0,038 ? 2,2 ? 0-0187 ? 8-67,7
табл. 13,?опалубки ? ? ? ? ? ?
п. 1а ?от бетона ? ? ? ? ? ?
8-24 ?Смазка щитов ? м2 ? 464 ? 0,055 ? 3,19 ? 0-027,1 ? 12-57,4
п. 3 - 3а?опалубки ? ? ? ? ? ?
?специальной ? ? ? ? ? ?
?смазкой ? ? ? ? ? ?
4-1-45 ?Устройство ? м2 ? 320 ? 0,474 ? 18,96 ? 0-28 ? 89-60
п. 2, ?рабочего пола ? ? ? ? ? ?
к = 0,6 ?на деревянных ? ? ? ? ? ?
?прогонах из ? ? ? ? ? ?
?отдельных ? ? ? ? ? ?
?досок, ? ? ? ? ? ?
?козырька ? ? ? ? ? ?
4-1-44, ?Монтаж ? м ? 620 ? 0,27 ? 20,93 ? 0-16,4 ? 101-68
табл. 1, ?трубопровода ? ? ? ? ? ?
п. 12 ? ? ? ? ? ? ?
4-1-44, ?Присоединение ? шт. ? 300 ? 0,09 ? 3,38 ? 0-05,6 ? 16-80
табл. 1, ?домкратов ? ? ? ? ? ?
п. 13, ?к трубопроводу ? ? ? ? ? ?
к = 0,6 ? ? ? ? ? ? ?
4-1-46 ?Монтаж насосных? шт. ? 2 ? 2,7 ? 0,68 ? 1-69 ? 3-38
?станций ? ? ? ? ? ?
9-1-8, ?Гидравлическое ? м ? 6,2 ? 4,3 ? 3,33 ? 3-10 ? 19-22
табл. 2, ?испытание труб ? ? ? ? ? ?
п. 2.3 ? ? ? ? ? ? ?
N 577 ?Облицовка форм ? м2 ? 180 ? 0,705 ? 15,86 ? 0-40,9 ? 73-62
?скользящей ? ? ? ? ? ?
?опалубки ? ? ? ? ? ?
?со всеми ? ? ? ? ? ?
?сопутствующими ? ? ? ? ? ?
?работами ? ? ? ? ? ?
4-1-46 ?Монтаж насосно-? 1 ? 2 ? 17,5 ? 4,4 ? 10-98 ? 21-96
?распределитель-?насос ? ? ? ? ?
?ной установки ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Итого ? ? ? ? 340,71 ? ?1626-69,2
2.8. Карт трудовых процессов на эти работы нет.
2.9. Операционный контроль качества работ приведен в табл. 4.
Таблица 3
Допустимые отклонения
???????????????????????????????????????????????????????????????????????????
Отклонения ? Величина
?отклонений, мм
???????????????????????????????????????????????????????????????????????????
Смещение осей стенок опалубки относительно проектного ? 8
положения ?
Наибольшая разность отметок плоскостей верхних кружал или ?
поверхности рабочего пола на расстоянии: ?
до 3 м ? 10
от 3 м и более ? 15
Отклонение положения стоек домкратных рам и осей домкратов ?не допускается
от вертикали ?
Наибольшая разность в отметках ригелей однотипных домкратных? 10
рам ?
Отклонение "конусности" скользящей опалубки на одну сторону ? +4; -2
Обратная "конусность" ?не допускается
Отклонение в размещении домкратных рам вдоль стен ? 10
(за исключением мест, где расстояние между рамами является ?
свободным размером) ?
Смещение осей домкратов от оси стен ? 2
Отклонение в расстояниях между стенками опалубки ? +/- 5
(в толщине стен сооружения) ?
Таблица 4
Операционный контроль качества работ
???????????????????????????????????????????????????????????????????????????
Операции, ?
подлежащие контролю ?
???????????????????????????????????????????????????????????????????????????
произво- ? мастером ? Контролируемые ? Способы ? Время ?Привле-
дителем ? ? параметры ? ? ?каемые
работ ? ? ? ? ?службы
???????????????????????????????????????????????????????????????????????????
1 ? 2 ? 3 ? 4 ? 5 ? 6
???????????????????????????????????????????????????????????????????????????
? ?Наличие паспорта ?По комплек- ?До начала ?
? ?и другой заводской ?товочной ?монтажа ?
? ?технической докумен- ?ведомости ? ?
? ?тации и правильность ?при ? ?
? ?ее оформления, ?поступлении ? ?
? ?комплектность ?на объект ? ?
? ?поставки, состояние ? ? ?
? ?элементов опалубки ? ? ?
? ?и оборудования, ? ? ?
? ?маркировка элементов ? ? ?
? ?Комплектность щитов ?При приемке ? ?
? ?опалубки, рам ?все элементы? ?
? ?домкратных, ?по паспорту ? ?
? ?оборудования ? ? ?
Подгото- ?Подготови-?Положение осей ?Инструмен- ? ?Геодези-
вительные?тельные ?и наивысшей точки ?тально ? ?ческая
работы ?работы ?фундамента, наличие ?(нивелир, ? ?
? ?выпусков арматуры ?теодолит, ? ?
? ? ?металличе- ? ?
? ? ?ский метр). ? ?
? ? ?Выборочно, ? ?
? ? ?визуально ? ?
Монтаж ?Монтаж ?Соответствие всех ?Метр, ? ?
опалубки ?опалубки ?размеров опалубки ?рулетка ? ?
? ?проекту ? ? ?
? ?Горизонтальность ?Нивелир ?В процессе?
? ?плоскостей опалубки ? ?производ- ?
? ?Вертикальность ?Инструмен- ?ства работ?Геодези-
? ?и конусность ?тально ? ?ческая
? ?плоскостей опалубки ?(теодолит, ? ?
? ? ?отвес, ? ?
? ? ?шаблон) ? ?
Монтаж ?Монтаж ?Качество установки ?Визуально ?По ?
оборудо- ?оборудо- ?домкратов ? ?окончании ?
вания для?вания для ? ? ?монтажа ?
подъема ?подъема ? ? ? ?
опалубки ?опалубки ? ? ? ?
?Устройство? ? ?После ?Комиссия
?подвесных ? ? ?возведения?
?подмостей ? ? ?стен на ?
? ? ? ?высоту 3 м?
?Наблюдение? ?Визуально ?Перед ?
?за состоя-? ? ?каждой ?
?нием ? ? ?сменой ?
?подмостей ? ? ? ?
? ? ? ? ?
2.10. При производстве работ соблюдать правила техники безопасности согласно СНиП III-4-80 "Техника безопасности в строительстве".
В соответствии с требованиями техники безопасности испытания гидросистемы под давлением необходимо проводить ступенями.
Сварочные работы на трубопроводе гидроразводки выполнять после слива масла из системы.
Скользящую опалубку заземлить гибким медным проводом сечением 16 мм2, прокладываемым через шахту лифта. Заземлению подлежат все нетоковедущие металлические части опалубки. Сопротивление заземляющего контура должно быть не более 4 Ом.
Рабочий пол опалубки необходимо оборудовать светильниками с лампой ДРЛ-250, устанавливая их по периметру с шагом 10 м.
Скользящая опалубка должна быть оборудована средствами связи (телефон, радио), силовой и осветительной сетями. Напряжение осветительной сети и сети, питающей вибраторы, не должно превышать 42 В.
Необходимо систематически проверять исправность всех конструкций опалубки.
На рабочем полу опалубки должны быть отведены места для курения, оформленные соответствующими надписями и оснащенные средствами огнетушения.
Обратить внимание на качество и надежность сварных и болтовых соединений элементов конструкций и особенно креплений рабочего пола и подвесных подмостей.
Подвесные подмости в собранном виде должны быть освидетельствованы и испытаны пробной нагрузкой, превышающей расчетную на 25%, в течение 10 мин. О результатах испытаний составляется акт.
Подмости сдаются в эксплуатацию после технического освидетельствования комиссией, назначенной приказом строительно-монтажной организации. Акт приемки подмостей утверждается главным инженером этой организации. До утверждения акта работа с подмостей не разрешается.
На рабочем полу и подмостях необходимо вывесить плакаты со схемами размещения и величиной допустимых нагрузок.
Подвесные подмости ежедневно перед началом смены должен осматривать мастер.
ИС NORMPROD: примечание.
Взамен ГОСТ 12.4.059-78 Постановлением Госстроя СССР от 13.04.1990 N 66 с 1 января 1990 года введен в действие ГОСТ 12.4.059-89.
Ограждения козырька и подвесных подмостей должны соответствовать ГОСТу 12.4.059-78.
3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
Затраты труда на монтаж скользящей опалубки, чел.-дней .......... 340,71
Затраты машино-смен работы крана ................................ 17
Выработка на одного рабочего в смену, т ......................... 0,15
Стоимость затрат труда, руб.-коп. .............................. 1626-69
Затраты труда на монтаж 1 т опалубки, чел.-дней ................ 6,47
4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ
4.1. Потребность в конструкциях и полуфабрикатах
Таблица 5
???????????????????????????????????????????????????????????????????????????
Наименование ? Марка ?Един. ?Кол-во
? ?измер.?
???????????????????????????????????????????????????????????????????????????
1 ? 2 ? 3 ? 4
???????????????????????????????????????????????????????????????????????????
ЭЛЕМЕНТЫ ОПАЛУБКИ
Щиты ? ? шт. ? 170
Рана домкратная ? ? шт. ? 150
Кронштейн ? ? шт. ? 58
Подвеска ? ? шт. ? 266
Траверса ? ? шт. ? 85
Балка металлическая ?Швеллер ? т ? 4,3
?N 16 ? ?
Балка деревянная ? ? м3 ? 9
Болт М16 ?l = 100 ? шт. ? 58
Гайка М16 ? ? шт. ? 58
Болт М16 ?l = 65 ? шт. ? 1438
Гайка М16 ? ? шт. ? 1438
Доски дельта = 40 мм ? ? м3 ? 14
Доски дельта = 25 мм ? ? м3 ? 2
ГИДРООБОРУДОВАНИЕ
Насосная станция ?АНС-100У ? шт. ? 2
Гидродомкрат ?ОГД-74/25 ? шт. ? 150
Автоматический регулятор горизонтальности ?АРГ-74/25 ? шт. ? 150
Трубы стальные бесшовные ?диаметр 18 ? м ? 466
Штуцер (труба диаметр 18 мм, l = 3 м) ? ? шт. ? 150
Тройник диаметр 13 мм ?110/65-19 ? шт. ? 15
Угольник диаметр 18 мм ?110/65-22 ? шт. ? 20
Вентиль игольчатый ?ВИ-20А ? шт. ? 380
Вентиль запорный ?П-708 ? шт. ? 330
Шланг высокого давления ?Фн 25 ? м ? 390
Ниппель М 18 x 1,5 ? ? шт. ? 600
Ниппель М 22 x 1,5 ? ? шт. ? 4
Болт М16 ? ? шт. ? 600
Гайка М16 ? ? шт. ? 600
Гайка М22 (специальная) ? ? шт. ? 600
Гайка М18 ? ? шт. ? 600
Масло индустриальное-20 (веретенное 2/3) ? ? л ? 205
Коллектор распределительный ? ? шт. ? 2
Защитная трубка ? ? шт. ? 150
Домкратный стержень ?диаметр 25 ? шт. ? 150
ЭЛЕКТРООБОРУДОВАНИЕ
Распределительный шкаф ?ШП-7А ? шт. ? 1
Щиток осветительный ?СУ-9445-52 ? шт. ? 1
Силовой ящик ? ? ?
1 ном. на 100 А ? ? ?
1 вст. на 100 А ?ЯРВ 6123 ? шт. ? 1
Силовой ящик ? ? ?
1 ном. на 60 А ? ? ?
1 вст. на 60 А ?ЯРВ 16122 ? шт. ? 10
Трансформатор понижающий 390/36 В; 2,5 кВа ?ТС-2,5/0,5А? шт. ? 9
Светильник рудничный нормальный 60 Вт; 200 В ?РН-60 ? шт. ? 144
Лампа накаливания электрическая для местного ?НО-36-60 ? шт. ? 144
освещения 60 Вт, 36 В ? ? ?
Силовой ящик 1 ном. на 200 А ?ЯРВМ-6114 ? шт. ? 1
Розетка штепсельная для сырых помещений 10 А; ?Ч-220 ? шт. ? 8
250 В ? ? ?
Вилка штепсельная двухполосная 10 А; 250 В ?Ч-255 ? шт. ? 8
Кабель гибкий четырехжильный шланговый сечением ?КРПТ ? м ? 15
3 x 6 + 1 x 4 мм2 ? ? ?
Кабель гибкий четырехжильный шланговый сечением ?КРПТ ? м ? 300
3 x 70 + 1 x 35 мм2 ? ? ?
Кабель гибкий четырехжильный шланговый сечением ?КРПТ ? м ? 150
3 x 50 + 1 x 25 мм2 ? ? ?
Кабель гибкий четырехжильный шланговый сечением ?КРПТ ? м ? 130
3 x 4 + 1 x 2,5 мм2 ? ? ?
Провод алюминиевый сечением 6 мм2 ?АПР ? м ? 1400
4.2. ПОТРЕБНОСТЬ В МАШИНАХ, ИНСТРУМЕНТЕ,
ИНВЕНТАРЕ И ПРИСПОСОБЛЕНИЯХ
Таблица 6
???????????????????????????????????????????????????????????????????????????
Наименование ? Марка ?Кол-во? Техническая
? ? ?характеристика
???????????????????????????????????????????????????????????????????????????
1 ? 2 ? 3 ? 4
???????????????????????????????????????????????????????????????????????????
Пневмоколесный кран на выносных ?КС-5363 ? 1 ?Q = 16,2 т;
опорах со стрелой l = 20 м ? ? ? max
? ? ?Q = 2,1 т;
? ? ? min
? ? ?R = 18 м;
? ? ? max
? ? ?R = 5,5 м
? ? ? min
Трансформатор сварочный ?ТС-500 ? 2 ?
Преобразователь частоты тока ?ИЭ-9403 ? 1 ?
Понижающий трансформатор ?ТСН ? 1 ?2,5 кВт
Выпрямитель ?ВКС-5001 ? 1 ?
Теплогенератор ?ТГ-75 ? 4 ?Производитель-
? ? ?ность
? ? ?75 тыс. ккал/ч
Компрессор ?СО-7а ? 1 ?
Строп 4-ветвевой ?ТУ 66234-77 ? 1 ?10 т
?С2-10.0-4000 ? ?
Траверса для монтажа коробов ?Раб. черт. тр. ? 1 ?
?Оргстрой ? ?
Трап для спуска в котлован ?тр. Оргстрой ? 2 ?
Лестница инвентарная ?МС-59.6.00 ? 2 ?
Деревянная площадка для сборки ?- ? 2 ?
коробов ? ? ?
Кондуктор для сборки коробов ?- ? 2 ?
Затирочная машина ?СО-86 ? 4 ?
?Раб. черт. тр. ? ?
?Оргстрой ? ?
Шаблон с отвесом ?МС-59.10.000 ? 3 ?
Нивелир с рейкой ?10528-76 ? 1 ?
?11158-76 ? 1 ?
Шаблон для выверки толщины стен ?- ? 10 ?
Ключи гаечные ?2838-71 ? 2 ?
Зубила ?7211-72 ? 2 ?
Молоток ?2310-77 ? 4 ?
Топор ?13578-73 ? 6 ?
Ножовка ?ТУ 14.1.302-72 ? 6 ?
Молоток с гвоздодером ?П042-72 ? 5 ?
Ломик ?1405-72 ? 4 ?
Метр складной ?- ? 1 ?
Рулетка ?7502-69 ? 1 ?
Угольник металлический ?ТУ 22.2785-73 ? 3 ?
Кувалда ?ГОСТ 11402-75 ? 4 ?
Отвесы для проверки конусности ?7948-71 ? 2 ?
Скребок для очистки опалубки ?Раб. черт. тр. ? 2 ?
?Оргстрой ? ?
?МС 51.19.00 ? ?
Валик ?108-31-72 ? 2 ?
Ведро для эмульсола ?- ? 2 ?
Мостик переходной ?Раб. черт. тр. ? 2 ?
с ограждением ?Оргстрой ? ?
?МС 59.10.000 ? ?
Мостик переходной ?Раб. черт. тр. ? 2 ?
с ограждением ?Оргстрой ? ?
?МС 59.3.00.000 ? ?
Щетка стальная ?ТУ 494-01-104-76 ? 4 ?
Набор инструмента электросварочн.?ЭНИ-300 ? 1 ?
?3.294.71.000 ? ?
Пенал для электродов ?ЦНИИОМТП ? 1 ?
?Госстроя СССР ? ?
Щиток сварщика ?1361-69 ? 1 ?
Каска ?12.4.087.80 ? 15 ?
Приложение
ФОРМА АКТА
О ГОТОВНОСТИ К БЕТОНИРОВАНИЮ В СКОЛЬЗЯЩЕЙ ОПАЛУБКЕ
УТВЕРЖДАЮ
Главный инженер треста
Монолитстрой
____________ (подпись)
"___" ________ 198_ г.
АКТ
О ГОТОВНОСТИ К БЕТОНИРОВАНИЮ В СКОЛЬЗЯЩЕЙ ОПАЛУБКЕ
"___" ______________ 198_ г. Стройуправление треста _____________
г. ________________________
Мы, нижеподписавшиеся _________________________________________________
___________________________________________________________________________
___________________________________________________________________________
произвели технический осмотр скользящей опалубки и проверку готовности
к возведению ______________________________________________________________
Установлено следующее:
изготовленных
1. Сборка скользящей опалубки из элементов, ?????????????
доставленных
___________________________________________________________________________
начата ___________________________, окончена ______________________________
Работа производилась под руководством _____________________________________
___________________________________________________________________________
Разбивка основных осей произведена ________________________________________
___________________________________________________________________________
2. Монтаж опалубки выполнен в соответствии с проектом (при наличии
отступлений от проекта перечислить их) ____________________________________
___________________________________________________________________________
___________________________________________________________________________
Результаты контрольной проверки основных размеров, толщины стенок и
"конусности" опалубки указаны на прилагаемой схеме опалубки.
3. Гидравлическое подъемное оборудование смонтировано в соответствии с
проектом (при наличии отступлений от проекта перечислить их)
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
4. Нивелировка и установка контрольных реек произведены.
5. Стенки опалубки освобождены от временных креплений.
6. Объект укомплектован техническим персоналом.
Начальник объекта (фамилия) _____________________, сменные руководители
(фамилии) _________________________________________________________________
___________________________________________________________________________
_________________________________________________ сменные мастера (фамилии)
___________________________________________________________________________
7. Для производства арматурных и бетонных работ и подъема опалубки
скомплектованы следующие бригады:
???????????????????????????????????????????????????????????????????????????
Профессия ? Фамилии ? Число рабочих в смену ? Всего
?бригадиров ???????????????????????????рабочих
?и звеньевых? первая ? вторая? третья ?
???????????????????????????????????????????????????????????????????????????
Бригадир комплексной бригады ? ? ? ? ?
Бетонщики ? ? ? ? ?
Арматурщики ? ? ? ? ?
Слесари ? ? ? ? ?
Мотористы ? ? ? ? ?
Электрики ? ? ? ? ?
Крановщики ? ? ? ? ?
Такелажники ? ? ? ? ?
Сигнальщики ? ? ? ? ?
Штукатуры ? ? ? ? ?
Плотники ? ? ? ? ?
Прочие ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
С указанными рабочими проведены занятия по техминимуму и технике
безопасности. Занятия провели _____________________________________________
8. На складах строительства _______________________________________ имеются
и подлежат завозу следующие материалы:
???????????????????????????????????????????????????????????????????????????
N ?Пос-? Материалы ?Ед. ?Потреб- ?Заго- ? Гарантируется поставка ?Под-
п/п?тав-? ?изм.?ность ?тов- ? по этапам ?писи
?щик ? ? ??????????лено ??????????????????????????????
? ? ? ?этаж?дом?к мо- ? I ? II ? III ? IV ?
? ? ? ? ? ?менту ??????????????????????????????
? ? ? ? ? ?пуска ?1 - 5?6 - 10?11 - 15?16 - 20?
? ? ? ? ? ?на... ?этажи?этажи ? этажи ? этажи ?
???????????????????????????????????????????????????????????????????????????
1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11 ? 12
???????????????????????????????????????????????????????????????????????????
1 ? ?Арматура ? ? ? ? ? ? ? ? ?
2 ? ?Закладные ? ? ? ? ? ? ? ? ?
? ?детали ? ? ? ? ? ? ? ? ?
3 ? ?Домкратные ? ? ? ? ? ? ? ? ?
? ?стержни ? ? ? ? ? ? ? ? ?
4 ? ?ВДК ? ? ? ? ? ? ? ? ?
5 ? ?Пленка ? ? ? ? ? ? ? ? ?
6 ? ?Брезент ? ? ? ? ? ? ? ? ?
7 ? ?Лестничные ? ? ? ? ? ? ? ? ?
? ?площадки ? ? ? ? ? ? ? ? ?
8 ? ?Лестничные ? ? ? ? ? ? ? ? ?
? ?марши ? ? ? ? ? ? ? ? ?
9 ? ?Полиэтиле- ? ? ? ? ? ? ? ? ?
? ?новые мешки? ? ? ? ? ? ? ? ?
10 ? ?Антисепти- ? ? ? ? ? ? ? ? ?
? ?рованные ? ? ? ? ? ? ? ? ?
? ?пробки ? ? ? ? ? ? ? ? ?
9. Для приготовления бетона заготовлены следующие составляющие:
???????????????????????????????????????????????????????????????????????????
N ?Пос-? Марка бетона ?Ед. ?Потреб- ?Заго- ? Гарантируется ?Под-
п/п?тав-?и его характеристика?изм.?ность ?тов- ? поставка в сроки ?писи
?щик ? ? ?в бетоне ?лено ? по декадам ?
? ? ? ?на объект?к мо- ? ?
? ? ? ???????????менту ????????????????????
? ? ? ?этаж?дом ?пуска ?I?II?III?I ?II?III?
? ? ? ? ? ?на... ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ?8?9 ?10 ?11?12?13 ? 14
???????????????????????????????????????????????????????????????????????????
1 ? ?Бетон М... ? ? ? ? ? ? ? ? ? ? ?
? ?Осадка конуса... ? ? ? ? ? ? ? ? ? ? ?
? ?Цемент М... ? ? ? ? ? ? ? ? ? ? ?
? ?Щебень Мк... ? ? ? ? ? ? ? ? ? ? ?
? ?Песок Мк... ? ? ? ? ? ? ? ? ? ? ?
? ?Хим. добавки... ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
2 ? ?Керамзитобетон М... ? ? ? ? ? ? ? ? ? ? ?
? ?Осадка конуса... ? ? ? ? ? ? ? ? ? ? ?
? ?Цемент М... ? ? ? ? ? ? ? ? ? ? ?
? ?Керамзит... ? ? ? ? ? ? ? ? ? ? ?
? ?Песок Мк... ? ? ? ? ? ? ? ? ? ? ?
? ?Хим. добавки... ? ? ? ? ? ? ? ? ? ? ?
Бетоносмесительные установки и средства транспортирования материалов
приведены в надлежащий порядок и их производительность и пригодность к
работе проверены.
10. Сделаны все ограждения и предупредительные надписи по технике
безопасности, производственной санитарии и пожарной безопасности.
11. Заземление выполнено и замерено, электроэнергия подведена,
электрооборудование установлено и опробовано. Контрольная проверка
подземного оборудования произведена.
Поливочное устройство смонтировано, вода подведена. Бесперебойная
подача электроэнергии и воды на период возведения сооружения обеспечена.
12. Опалубка очищена от мусора.
Приложение к акту: Схема скользящей опалубки с указанием основных
размеров, толщины стен и "конусности" опалубки.
Главный инженер СУ
Главный механик СУ
Старший инженер по технике
безопасности треста
Старший инженер по технике
безопасности СУ
Старший прораб СУ
Прораб по монтажу
скользящей опалубки
Бригадир по монтажу
скользящей опалубки
Старший инженер-геодезист


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/akt_forma/1/ttk.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
