ОписаниеИсточник публикации М.: Стандартинформ, 2012 Примечание к документу Документ введен в действие с 1 января 2013 года. Название документа "РМГ 108-2011. Рекомендации по межгосударственной стандартизации. Государственная система обеспечения единства измерений. Резервуары железобетонные вертикальные. Методика поверки объемным методом" (введены в действие Приказом Росстандарта от 12.12.2011 N 773-ст) "РМГ 108-2011. Рекомендации по межгосударственной стандартизации. Государственная система обеспечения единства измерений. Резервуары железобетонные вертикальные. Методика поверки объемным методом"
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Наименование параметра | Предел допускаемой погрешности измерений параметров |
Объем жидкости, % | +/- 0,1 |
Уровень жидкости, мм | +/- 1 |
Температура жидкости, °C | +/- 0,2 |
Давление жидкости (избыточное), % | +/- 0,6 |
Плотность жидкости, кг/м3 | +/- 0,5 |
Расход жидкости, % | +/- 0,1 |
5.1.2. Относительная погрешность определения вместимости (градуировочной таблицы) должна быть в пределах +/- 0,2%.
5.2.1. При поверке резервуара применяют следующие средства поверки и вспомогательное оборудование:
5.2.1.1. Рабочий эталонный уровнемер 2-го разряда (далее - уровнемер) с диапазоном измерений уровня от 0 до 15 м и пределами допускаемой абсолютной погрешности +/- 1 мм, зарегистрированный в государственном реестре средств измерений.
5.2.1.2. Поверочную установку "Поток-1" с диапазоном расхода от 200 до 1200 м3/ч и пределами допускаемой относительной погрешности +/- 0,1% по [1].
5.2.1.3. Термометр с ценой деления шкалы 0,1 °C по ГОСТ 28498.
5.2.1.4. Термометр с ценой деления шкалы 1 °C по ГОСТ 28498.
5.2.1.5. Манометр класса точности 0,6 по ГОСТ 2405.
5.2.1.6. Рулетку измерительную с грузом 2-го класса точности с верхним пределом измерений 10 или 20 м по ГОСТ 7502.
5.2.1.7. Ареометр с ценой деления шкалы 0,5 кг/м3 по ГОСТ 18481.
5.2.1.8. Секундомер с пределами допускаемой абсолютной погрешности +/- 0,001 с по [2].
5.2.1.9. Линейку измерительную металлическую с диапазоном измерений от 0 до 500 мм по ГОСТ 427 или штангенциркуль с диапазоном от 0 до 250 мм по ГОСТ 166.
5.2.1.10. Анализатор-течеискатель АНТ-2М с основной погрешностью +/- 25% по [3].
5.2.1.11. Вспомогательное оборудование:
- задвижки;
- фильтр;
- напорно-всасывающие рукава;
- вторичная аппаратура;
- силовые кабели;
- контрольные кабели;
- печатающее устройство.
5.2.2. Основные средства поверки резервуара поверяют в установленном порядке.
5.2.3. Допускается применение других, вновь разработанных или находящихся в эксплуатации, средств поверки (в том числе других поверочных установок), удовлетворяющих по точности и пределам измерений требованиям настоящих рекомендаций.
6.1. Резервуары подлежат поверке организациями национальной (государственной) метрологической службы <1> или аккредитованными на право поверки метрологическими службами юридических лиц.
--------------------------------
<1> На территории Российской Федерации орган государственной метрологической службы проходит аккредитацию на право проведения поверки резервуаров.
6.2. Устанавливают следующие виды поверок резервуара:
а) первичную, которую проводят перед вводом резервуара в эксплуатацию и после капитального ремонта;
б) периодическую, которую проводят по истечении срока действия свидетельства о поверке и при внесении в резервуар конструктивных изменений, влияющих на его вместимость.
Первичную поверку проводят после гидравлических испытаний резервуара.
и требования безопасности
7.1. Поверку резервуара проводит физическое лицо, прошедшее курсы повышения квалификации и аттестованное в качестве поверителя в области промышленной безопасности в установленном порядке.
7.2. Измерения величин при поверке резервуара проводит группа лиц, включающая в себя поверителя организации, указанной в 6.1, и не менее двух специалистов, прошедших курсы повышения квалификации, и других лиц (при необходимости), прошедших инструктаж по безопасности труда по ГОСТ 12.0.004 и аттестованных в области промышленной безопасности в установленном порядке <2>.
--------------------------------
<2> На территории Российской Федерации действует Приказ Ростехнадзора N 37 от 29.01.2007.
7.3. Лица, проводящие поверку резервуара, надевают спецодежду:
7.4. Наружные лестницы с поручнями и подножками, а также помосты с ограждениями (при их наличии) должны быть исправны. Помосты и ступеньки наружных лестниц изготовлены из рифленой стали.
7.5. Перед началом поверки резервуара проверяют:
- исправность лестниц и помостов;
- заземление поверочной установки.
7.6. Базовую высоту резервуара и уровень жидкости с применением измерительной рулетки с грузом измеряют через измерительный люк. Избыточное давление в газовом пространстве резервуара равно нулю.
После измерений крышку измерительного люка плотно закрывают.
7.7. Средства, применяемые при поверке резервуара, должны быть во взрывозащищенном исполнении для группы взрывоопасных смесей категории IIА-Т3 по ГОСТ 30852.11 <1> и предназначены для эксплуатации на открытом воздухе.
--------------------------------
<1> На территории Российской Федерации действует ГОСТ Р 51330.11-99.
7.8. Содержание вредных паров и газов в воздухе вблизи резервуара на высоте 2000 мм не должно превышать санитарных норм, установленных ГОСТ 12.1.005.
7.9. Для освещения в темное время суток применяют светильники во взрывозащищенном исполнении.
7.10. Измерения параметров при проведении поверки резервуара во время грозы категорически запрещены.
8.1. При поверке соблюдают следующие условия:
8.1.1. Температура окружающего воздуха: от минус 10 °C до плюс 35 °C.
8.1.2. Температура жидкости: от 0 °C до плюс 35 °C.
8.1.3. Состояние погоды: без осадков.
8.1.4. Изменение температуры жидкости в поверяемом резервуаре и счетчике жидкости установки: не более 0,5 °C.
8.1.5. При невыполнении требования 8.1.4 вводят температурные поправки на объем жидкости, измеренный при каждом изменении ее температуры в резервуаре и счетчике жидкости на 0,5 °C.
8.1.6. Значение вязкости жидкости не должно превышать нормированных пределов диапазона изменений, предусмотренного для применяемой поверочной установки.
8.1.7. Значение расхода жидкости не должно превышать нормированных пределов диапазона изменений для применяемой поверочной установки. При этом относительное изменение расхода жидкости в процессе поверки не должно превышать 2%.
В случае изменения нормированного диапазона изменений расхода применяют соответствующий новому диапазону коэффициент преобразования счетчика жидкости.
8.1.8. Должна быть исключена возможность попадания воздуха в измерительную систему, собранную для поверки резервуара, после наполнения ее жидкостью.
8.1.9. Процесс определения вместимости резервуара при его поверке - непрерывный (без длительных перерывов, приводящих к изменению объема и уровня жидкости в резервуаре), начиная с исходной точки или с точки касания днища грузом рулетки по 4.3 до предельного уровня, соответствующего полной вместимости резервуара.
8.1.10. Скорость изменения уровня жидкости в резервуаре в процессе его поверки - не более 0,3 мм/с.
8.1.11. Резервуар должен быть освобожден от хранимой жидкости полностью при первичной поверке резервуара и до исходной точки - при периодической поверке.
8.2. При подготовке резервуара к поверке проводят следующие работы:
8.2.1. Изучают техническую документацию на резервуар и средства поверки.
8.2.2. Подготавливают средства поверки к работе согласно технической документации на них, утвержденной в установленном порядке.

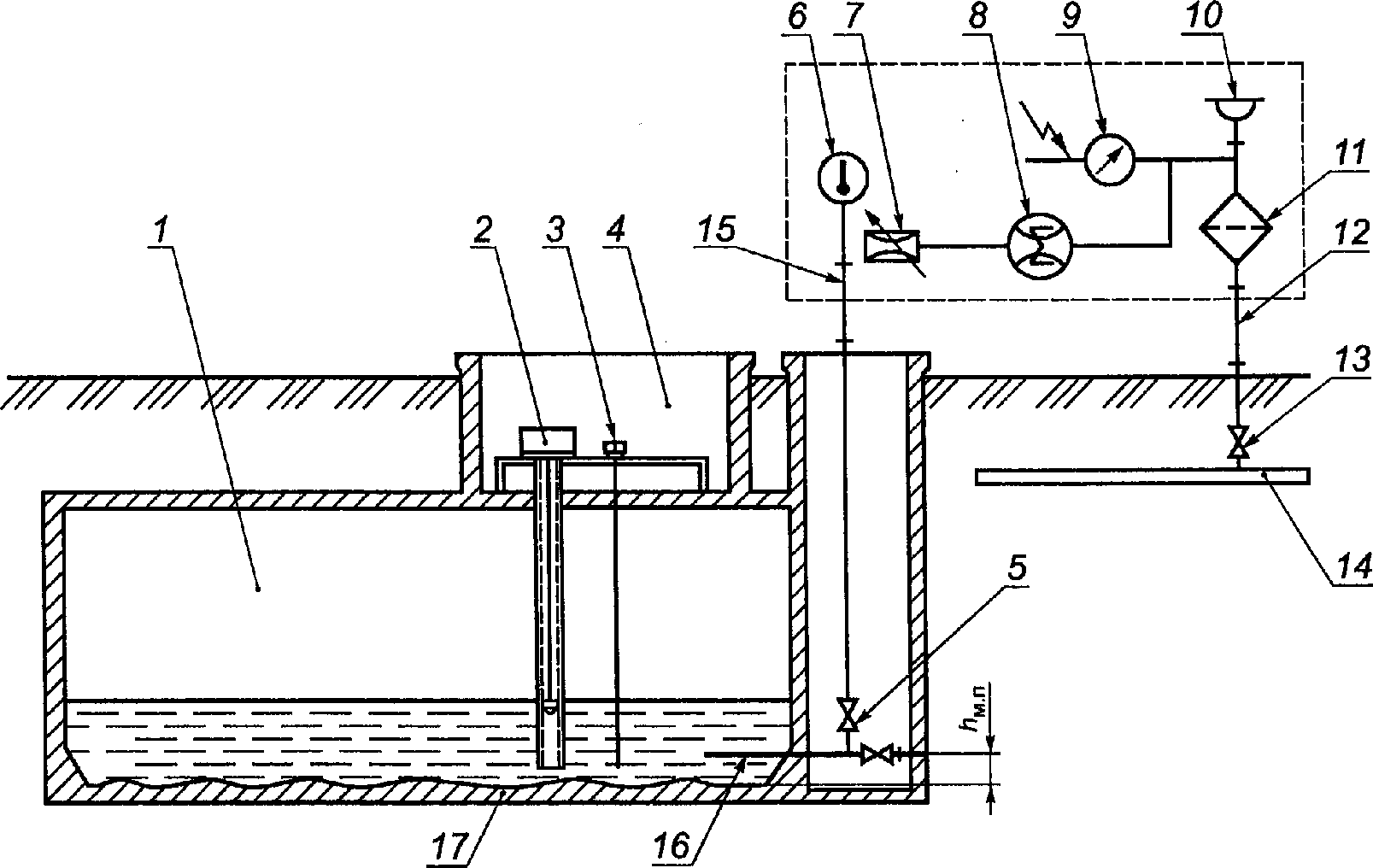

8.2.3. Проводят сборку измерительной системы по схеме, приведенной на рисунке А.1, в такой последовательности:
8.2.3.1. Рукав 12 подсоединяют к фланцу задвижки 13 технологического трубопровода 14 и фильтру 11;
8.2.3.2. Рукав 15 подсоединяют к фланцу задвижки 5 системы размыва резервуара и дросселю 7.
8.2.4. Поверочную жидкость при поверке резервуара (см. рисунок А.1, Приложение А) подают в счетчик жидкости установки из технологического трубопровода через специальную задвижку 13. Поверочная жидкость может быть подана с помощью насоса. В этом случае к фильтру 11 подсоединяют напорную линию насоса и подача поверочной жидкости в поверяемый резервуар осуществляется из приемного резервуара с помощью насоса (насос и приемный резервуар на рисунке А.1 не показаны).
9.1. Вместимость резервуара при поверке измеряют объемным методом, приведенным в разделе 4.
9.2. При поверке резервуара выполняют операции, указанные в таблице 2.
Таблица 2
Наименование операции | Номер пункта рекомендации | Проведение операции при поверке | |
первичной | периодической | ||
Внешний осмотр | Да | Нет | |
Измерения базовой высоты резервуара | Да | Да | |
Измерения высоты "мертвой" полости резервуара | Да | Нет | |
Измерения высоты горловины резервуара | Да | Да | |
Проверка герметичности измерительной системы | Да | Да | |
Измерения вместимости резервуара до исходной точки | Да | Нет | |
Измерения вместимости резервуара выше исходной точки | Да | Да | |
10.1.1. Проверяют состояние внутренней поверхности резервуара (отсутствие остатков жидкости, посторонних предметов).
измеряют измерительной рулеткой с грузом не менее пяти раз.При наличии сомнительных результатов измерений исключают их в такой последовательности:
а) определяют среднеарифметическое значение базовой высоты
, мм, по формуле
, мм, по формуле
, (1)где
- результат i-го измерения базовой высоты, мм;
- результат i-го измерения базовой высоты, мм;n - число измерений базовой высоты;
б) проводят оценку среднеквадратического отклонения базовой высоты
, мм, по формуле
, мм, по формуле
; (2)в) определяют параметр
по формуле
по формуле
, (3)где
- сомнительное значение базовой высоты
.
- сомнительное значение базовой высоты .Предельные значения параметра
при доверительной вероятности 0,95 приведены в таблице 3.
при доверительной вероятности 0,95 приведены в таблице 3.Таблица 3
???????????????????????????????????????????????????????????????????????????
? Значение параметра ню при числе n ?
? пр ?
???????????????????????????????????????????????????????????????????????????
? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ?
???????????????????????????????????????????????????????????????????????????
? 1,15 ? 1,46 ? 1,67 ? 1,82 ? 1,94 ? 2,03 ? 2,11 ? 2,18 ?
???????????????????????????????????????????????????????????????????????????
При выполнении условия
Значение
считают грубым промахом и отбрасывают.
считают грубым промахом и отбрасывают.10.2.2. Базовую высоту резервуара с плавающей крышей измеряют при нижнем положении плавающей крыши.
10.2.3. Результаты измерений базовой высоты
, вносят в протокол, форма которого приведена в Приложении Б.
, вносят в протокол, форма которого приведена в Приложении Б.10.2.4.1. Относительное изменение базовой высоты резервуара с плавающей крышей или без нее при ежегодных ее измерениях - не более 0,1%.
10.2.4.2. Относительное изменение базовой высоты
, %, вычисляют по формулам:
, %, вычисляют по формулам:- для резервуара с плавающей крышей
, %,
, %,
- для резервуара без плавающей крыши
, %,
, %,
где
- базовая высота, определенная при ежегодных измерениях, мм;
- базовая высота, определенная при ежегодных измерениях, мм;
- базовая высота, установленная при поверке резервуара, мм;
- верхнее положение плавающей крыши, мм.10.2.4.3. При невыполнении требования 10.2.4.1 устанавливают причину (отложение грязи, твердых веществ и др.). При невозможности устранения причин определяют новое значение базовой высоты в соответствии с 10.2.1.
10.2.4.4. Результаты ежегодных измерений базовой высоты резервуара (при относительном изменении базовой высоты более чем на 0,1%) оформляют актом, форма которого приведена в Приложении В.
10.3.1. Высоту "мертвой" полости
(расстояние по вертикали от днища резервуара до приемно-раздаточного патрубка) измеряют измерительной рулеткой с грузом или штангенциркулем (линейкой) от днища резервуара до нижней точки приемно-раздаточного патрубка 16 (рисунок А.1, Приложение А) не менее двух раз. Их показания отсчитывают с погрешностью +/- 1 мм.
(расстояние по вертикали от днища резервуара до приемно-раздаточного патрубка) измеряют измерительной рулеткой с грузом или штангенциркулем (линейкой) от днища резервуара до нижней точки приемно-раздаточного патрубка 16 (рисунок А.1, Приложение А) не менее двух раз. Их показания отсчитывают с погрешностью +/- 1 мм.10.3.2. По результатам измерений
устанавливают значение минимального допускаемого начального уровня
в соответствии с 3.13.
устанавливают значение минимального допускаемого начального уровня в соответствии с 3.13.Расхождение между результатами двух измерений - не более 2 мм.
10.3.3. Результаты измерений
вносят в протокол, форма которого приведена в Приложении Б.
вносят в протокол, форма которого приведена в Приложении Б.10.4.1. Высоту горловины
измеряют штангенциркулем или линейкой не менее пяти раз. Показание штангенциркуля или линейки отсчитывают с погрешностью +/- 1 мм. При наличии грубых промахов их исключают в порядке, изложенном в 10.2.1.
измеряют штангенциркулем или линейкой не менее пяти раз. Показание штангенциркуля или линейки отсчитывают с погрешностью +/- 1 мм. При наличии грубых промахов их исключают в порядке, изложенном в 10.2.1.10.4.2. Результаты измерений
вносят в протокол, форма которого приведена в Приложении Б.
вносят в протокол, форма которого приведена в Приложении Б.10.5.1. Открывают задвижку 13 (рисунок А.1, Приложение А) и наполняют измерительную систему поверочной жидкостью, удаляют из нее воздух и испытывают ее на герметичность под рабочим давлением. При этом задвижка 5 должна быть закрытой.
Измерительную систему считают герметичной, если по истечении 15 минут после наполнения ее поверочной жидкостью и создания рабочего давления при визуальном осмотре не обнаруживают в местах соединений, уплотнений и на поверхности труб и арматуры наличия течи (каплепадений) и влаги (следов поверочной жидкости).
10.5.2. При обнаружении течи (каплепадений) или влаги в измерительной системе поверку резервуара прекращают и после устранения негерметичности продолжают или повторяют в случае изменения уровня жидкости более чем на 1 мм.
10.6.1. Измерения вместимости резервуара проводят в пределах минимального допускаемого уровня.
10.6.2. Устанавливают уровнемер 2 на резервуаре.
10.6.3. Включают измерительную систему (рисунок А.1, Приложение А) и устанавливают указатели шкал счетчика жидкости 8 и уровнемера 2 на нулевую отметку.
10.6.4. Измеряют расход поверочной жидкости в такой последовательности (рисунок А.1, Приложение А):
- открывают задвижки 5 и 13 и одновременно фиксируют показания счетчика жидкости 8 и секундомера;
- после того как число импульсов, зарегистрированное счетчиком импульсов, составит не менее 5000 импульсов, выключают секундомер и одновременно фиксируют показания счетчика импульсов, счетчика уровнемера (в случае его срабатывания) и закрывают задвижку 5.
Расход поверочной жидкости Q, м3/ч, через счетчик жидкости вычисляют по формуле
, (6)где
- показание счетчика жидкости, имп.;
- показание счетчика жидкости, имп.;
- время, определяемое по секундомеру, с;K - коэффициент преобразования счетчика жидкости, значение которого приведено в таблице Б.9 (Приложение Б), имп./м3.
Расход поверочной жидкости, рассчитанный по формуле (6), должен соответствовать номинальному расходу счетчика жидкости, значение которого приведено в таблице Б.9 (Приложение Б). Если это условие не выполняется, то с помощью дросселя 7 (рисунок А.1, Приложение А) изменяют расход поверочной жидкости, проходящей через счетчик жидкости.
10.6.5. Вместимость резервуара измеряют в такой последовательности (рисунок А.1, Приложение А):
а) устанавливают измеритель температуры 3 (при его наличии) на резервуаре 1 в соответствии с технической документацией на измеритель температуры;
б) открывают задвижку 5;
в) наполняют резервуар жидкостью до минимально допускаемого начального уровня
, измеряемого от точки касания днища грузом рулетки;
, измеряемого от точки касания днища грузом рулетки;г) закрывают задвижку 5 и фиксируют показания счетчика жидкости 8
, манометра 9
и измерителя температуры 3
(при наличии);
, манометра 9 и измерителя температуры 3 (при наличии);д) измеряют уровень жидкости в резервуаре
измерительной рулеткой с грузом не менее пяти раз. Показание рулетки отсчитывают с погрешностью +/- 1 мм. При наличии сомнительных результатов измерений исключают их в порядке, изложенном в 10.2.1;
измерительной рулеткой с грузом не менее пяти раз. Показание рулетки отсчитывают с погрешностью +/- 1 мм. При наличии сомнительных результатов измерений исключают их в порядке, изложенном в 10.2.1;е) отбирают пробу из резервуара переносным пробоотборником по ГОСТ 2517 и измеряют плотность жидкости
в пробоотборнике в соответствии с ГОСТ 3900. Значение плотности жидкости используют для определения ее коэффициента объемного расширения, необходимого при расчете температурной поправки на посантиметровую вместимость резервуара.
в пробоотборнике в соответствии с ГОСТ 3900. Значение плотности жидкости используют для определения ее коэффициента объемного расширения, необходимого при расчете температурной поправки на посантиметровую вместимость резервуара.10.6.6. При отсутствии измерителя температуры 3 на резервуаре измеряют температуру жидкости в пробоотборнике
в такой последовательности:
в такой последовательности:- термометр погружают в жидкость, находящуюся в пробоотборнике, на глубину, указанную в техническом паспорте на данный термометр;
- выдерживают термометр в пробе от 1 до 3 минут до принятия столбиком ртути постоянного положения;
- не вынимая термометра из жидкости, отсчитывают по нему температуру с погрешностью +/- 0,1 °C.
10.6.7. Результаты измерений
вносят в протокол, форма которого приведена в Приложении Б.
вносят в протокол, форма которого приведена в Приложении Б.10.7.1. При проведении только периодической поверки резервуара предварительно выполняют операции в такой последовательности:
- резервуар опорожняют до минимально допускаемого начального уровня;
- проводят системой размыва осадка резервуара размыв твердых парафинистых отложений в соответствии с технической документацией на резервуар;
- откачивают жидкость (нефть) из резервуара до минимально допускаемого начального уровня;
- измеряют уровень жидкости
измерительной рулеткой с грузом в соответствии с перечислением д) 10.6.5;
измерительной рулеткой с грузом в соответствии с перечислением д) 10.6.5;- фиксируют показание измерителя температуры 3 (при наличии) (рисунок А.1, Приложение А);
- отбирают пробу из резервуара переносным пробоотборником по ГОСТ 2517 и измеряют плотность жидкости
в пробоотборнике в соответствии с ГОСТ 3900.
в пробоотборнике в соответствии с ГОСТ 3900.10.7.2. При отсутствии измерителя температуры 3 на резервуаре температуру жидкости (нефти) измеряют в соответствии с 10.6.6.
10.7.3. Результаты измерений величин
вносят в протокол, форма которого приведена в Приложении Б.
вносят в протокол, форма которого приведена в Приложении Б.10.7.4. Измерения вместимости резервуара выше исходной точки при первичной и периодической поверках проводят статическим или динамическим методом при номинальном расходе поверочной жидкости, установленном по 10.6.4. Вместимость резервуара измеряют при номинальном расходе поверочной жидкости до уровня, соответствующего полной вместимости резервуара.
10.7.5. При статическом методе поверки резервуар наполняют отдельными дозами поверочной жидкости, соответствующими изменению уровня на 100 мм. Регистрацию результатов измерений объема, уровня, температуры (в резервуаре и трубопроводе), давления поверочной жидкости проводят после прекращения подачи поверочной жидкости в резервуар через каждое изменение ее уровня на 100 мм.
10.7.6. При динамическом методе поверки резервуара регистрацию результатов измерений параметров, указанных в 10.7.5, проводят через каждое изменение уровня в резервуаре на 10 мм (не прекращая подачу поверочной жидкости в резервуар).
10.7.7. Вместимость резервуара при статическом методе поверки измеряют в такой последовательности (рисунок А.1, Приложение А):
а) открывают задвижку 5;
б) подают из технологического трубопровода 14 через счетчик жидкости 8 поверочную жидкость в поверяемый резервуар 1, наполняя его дозами жидкости до появления на дисплее уровнемера 2 значения 100 мм;
в) закрывают задвижку 5;
г) снимают показания манометра 9, счетчика жидкости 8, термометра (измерителя температуры) 6, измерителя температуры 3 (при наличии).
Выполняя последовательно операции по перечислениям а) - г), наполняют резервуар второй, третьей и последующими дозами поверочной жидкости и фиксируют показания: уровнемера 2
, счетчика жидкости 8
, манометра 9
, термометра (измерителя температуры) 6
, измерителя температуры 3
после поступления каждой поверочной дозы в резервуар.
, счетчика жидкости 8 , манометра 9 , термометра (измерителя температуры) 6 , измерителя температуры 3 после поступления каждой поверочной дозы в резервуар.а) открывают задвижку 5;
б) подают поверочную жидкость через счетчик жидкости в резервуар;
в) фиксируют показания: счетчика жидкости
, уровнемера
, измерителей температур
и
, манометра
через каждое изменение уровня жидкости в резервуаре на 10 мм (не прекращая подачу поверочной жидкости в резервуар).
, уровнемера , измерителей температур и , манометра через каждое изменение уровня жидкости в резервуаре на 10 мм (не прекращая подачу поверочной жидкости в резервуар).10.7.9. При невозможности измерений средней температуры поверочной жидкости в резервуаре с помощью измерителя температуры допускается определять среднюю температуру по результатам измерений температур жидкости в точечных пробах, отобранных по ГОСТ 2517 и в соответствии с 10.6.6 через каждое изменение уровня жидкости в резервуаре на 1000 мм.
10.7.10. Результаты измерений величин
по 10.7.7, 10.7.8 вносят в протокол, форма которого приведена в Приложении Б.
по 10.7.7, 10.7.8 вносят в протокол, форма которого приведена в Приложении Б.11.1. Обработку результатов измерений при поверке резервуара проводят в соответствии с Приложением Г.
11.2. Градуировочную таблицу составляют, суммируя последовательно (начиная с исходной точки) вместимости, приходящиеся на 1 см наполнения резервуара поверочной жидкостью.
11.3. Посантиметровую вместимость резервуара
, м3, соответствующую уровню
, при составлении градуировочной таблицы вычисляют по формуле
, м3, соответствующую уровню , при составлении градуировочной таблицы вычисляют по формуле
где
- дозовая вместимость резервуара, соответствующая уровню
- дозовая вместимость резервуара, соответствующая уровню
- вместимость резервуара, приходящаяся на 1 см наполнения, м3/см.Ее значение определяют по формуле
, (8)где
- дозовые вместимости резервуара, соответствующие уровням
и вычисляемые по формуле (Г.16) или по формулам (Г.17), (Г.18), м3;
- дозовые вместимости резервуара, соответствующие уровням и вычисляемые по формуле (Г.16) или по формулам (Г.17), (Г.18), м3;
- уровни жидкости в резервуаре при наливе в него k и (k - 1) доз, см;k - номер дозовой вместимости резервуара (число налитых в резервуар доз жидкости).
Значения к принимают: 0, 1, 2, ..., s.
11.4. Посантиметровую вместимость резервуара
, м3, соответствующую уровню
, в пределах уровня первой дозовой вместимости в соответствии с формулой (7) вычисляют по формуле
, м3, соответствующую уровню , в пределах уровня первой дозовой вместимости в соответствии с формулой (7) вычисляют по формуле
, (9)где
- уровень жидкости, соответствующий дозовой вместимости
, см.
- уровень жидкости, соответствующий дозовой вместимости , см.Его значение принимают равным нулю, так как отсчет уровня осуществляют от исходной точки.
11.5. Градуировочную таблицу составляют до предельного уровня
, мм, вычисляемого:
, мм, вычисляемого:а) для резервуаров без плавающей крыши по формуле
; (10)б) для резервуаров с плавающей крышей по формуле
, (11)где
- базовая высота резервуара, мм;
- базовая высота резервуара, мм;
- высота горловины резервуара, мм;
- минимально допускаемый начальный уровень, мм;
- верхнее положение плавающей крыши, мм.11.6. При составлении градуировочной таблицы значения вместимости резервуара в м3 округляют до третьего знака после запятой.
11.7. Определяют коэффициент вместимости
, м3/мм, в пределах каждого шага (изменения уровня наполнения резервуара на 1 см), по формуле
, м3/мм, в пределах каждого шага (изменения уровня наполнения резервуара на 1 см), по формуле
- вместимости резервуара, соответствующие уровням
, вычисляемые по 11.8. Значения посантиметровой вместимости резервуара, указанные в градуировочной таблице, соответствуют температуре стенки резервуара 20 °C. За значение температуры стенки резервуара принимают температуру поверочной жидкости.
11.9. Обработка результатов измерений может быть проведена ручным способом или с использованием ЭВМ.
11.10. Результаты измерений оформляют протоколом поверки.
11.11. Протокол поверки является входным документом при расчете градуировочной таблицы на ЭВМ.
12.1. Результаты поверки резервуара оформляют свидетельством о поверке по форме, установленной национальной (государственной) метрологической службой.
а) градуировочную таблицу;
б) протокол поверки (оригинал прикладывается к первому экземпляру градуировочной таблицы);
в) эскиз резервуара;
г) журнал обработки результатов измерений при поверке (только при обработке результатов измерений ручным способом). Форма журнала обработки результатов измерений приведена в Приложении Д;
д) акт измерений базовой высоты (прикладывают ежегодно по результатам измерений базовой высоты).
12.3. Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в Приложении Е.
Форма протокола поверки резервуара приведена в Приложении Б.
Форма акта измерений базовой высоты резервуара при ее ежегодных измерениях по 10.2.4 приведена в Приложении В.
Протокол поверки подписывают поверитель и лица, принявшие участие в проведении измерений параметров резервуара.
Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель. Подпись поверителя заверяют оттиском поверительного клейма, печати (штампа).
12.4. Документы, указанные в 12.2, пронумеровывают сквозной нумерацией, прошнуровывают, концы шнурка приклеивают к последнему листу и на месте наклейки наносят оттиск поверительного клейма, печати (штампа).
12.5. Градуировочные таблицы на резервуары утверждает руководитель организации национальной (государственной) метрологической службы или руководитель метрологической службы юридического лица, аккредитованных на право проведения поверки.
12.6. Основные технические требования к железобетонным вертикальным резервуарам, влияющие на их вместимости, приведены в Приложении Ж.
(обязательное)
СХЕМА ИЗМЕРИТЕЛЬНОЙ СИСТЕМЫ
1 - резервуар; 2 - уровнемер;
3, 6 - измерители температуры; 4 - колодец;
5, 13 - задвижки; 7 - дроссель; 8 - счетчик
жидкости; 9 - измеритель давления (манометр);
10 - воздухоотделитель (вантуз); 11 - фильтр;
12, 15 - рукава; 14 - технологический трубопровод;
16 - приемно-раздаточный патрубок; 17 - днище
резервуара;
- высота "мертвой" полости
- высота "мертвой" полости(обязательное)
ФОРМА ПРОТОКОЛА ПОВЕРКИ РЕЗЕРВУАРА
поверки резервуара
Таблица Б.1
Общие данные
Код документа | Регистрационный номер | Дата поверки | Основание для проведения поверки | ||
число | месяц | год | |||
Продолжение таблицы Б.1
Место проведения поверки | Средства поверки |
Окончание таблицы Б.1
Резервуар | |||
Тип | Номер | Наименование | Относительная погрешность определения вместимости резервуара, % |
Таблица Б.2
Условия проведения измерений при поверке
Температура воздуха, °C | Загазованность, мг/м3 |
Таблица Б.3
Базовая высота резервуара
В миллиметрах
???????????????????????????????????????????????????????????????????????????
?Наименование показателя ?Значение показателя H при номере измерения ?
? ? Б ?
? ???????????????????????????????????????????????
? ? 1 ? 2 ? 3 ? 4 ? ... ? ... ? ... ?
???????????????????????????????????????????????????????????????????????????
?Базовая высота резервуара ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Таблица Б.4
Параметры "мертвой" полости и плавающей крыши резервуара
В миллиметрах
???????????????????????????????????????????????????????????????????????????
? ? в ?
? Высота "мертвой" полости h ? Верхнее положение плавающей крыши h ?
? м.п ? п ?
???????????????????????????????????? ?
? 1-е измерение ? 2-е измерение ? ?
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
? в ?
? Примечание - Значение h принимают по технической документации?
? п ?
?на резервуар. ?
???????????????????????????????????????????????????????????????????????????
Таблица Б.5
Параметры резервуара
???????????????????????????????????????????????????????????????????????????
? Коэффициент линейного ? Высота горловины h , мм, при измерении номер ?
?расширения материала, 1/°C? г ?
???????????????????????????????????????????????????????????????????????????
? резервуара, ? рулетки, ? 1 ? 2 ? 3 ? 4 ? 5 ? ... ? ... ?
? альфа ? альфа ? ? ? ? ? ? ? ?
? p ? s ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
? Примечания ?
? 1. Значение альфа при отсутствии точных данных принимают равным?
? p ?
? -6 ?
?9,75 x 10 1/°C. ?
? -6 ?
? 2. Значение альфа принимают равным 12,5 x 10 1/°C. ?
? s ?
???????????????????????????????????????????????????????????????????????????
Таблица Б.6
Параметры (начальные) поверочной жидкости
???????????????????????????????????????????????????????????????????????????
? Наименование ?Показание счетчика?Плотность ро , кг/м3 ?Коэффициент ?
?поверочной жидкости? жидкости, имп. ? 0 ?сжимаемости,?
? ???????????????????? ?гамма, 1/МПа?
? ? N ? N ? ? ?
? ? 0 ? 1 ? ? ?
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
? Примечание - Значение коэффициента сжимаемости гамма для нефти?
?приведено в Г.8.2. ?
???????????????????????????????????????????????????????????????????????????
Таблица Б.7
Текущие значения параметров поверочной жидкости
???????????????????????????????????????????????????????????????????????????
? Номер ?Показание?Уровень,?Температура жидкости, °C?Избыточное давление?
?измерения?счетчика ? H ?????????????????????????? в счетчике ?
? ?жидкости,? j ?в резервуаре,?в счетчике? жидкости, P , МПа ?
? ?N , имп. ? ? T ?жидкости, ? j ?
? ? j ? ? рj ? T ? ?
? ? ? ? ? тj ? ?
???????????????????????????????????????????????????????????????????????????
? 1 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 2 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 3 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 4 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 5 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 6 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 7 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ... ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ... ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ... ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ... ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ... ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Таблица Б.8
Минимально допускаемый начальный уровень
В миллиметрах
???????????????????????????????????????????????????????????????????????????
? Наименование показателя ?Значение показателя при номере измерения ?
? ???????????????????????????????????????????
? ? 1 ? 2 ? 3 ? 4 ? ... ? ... ? ... ?
???????????????????????????????????????????????????????????????????????????
?Минимально допускаемый ? ? ? ? ? ? ? ?
?начальный уровень H ? ? ? ? ? ? ? ?
? м.н ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Таблица Б.9
???????????????????????????????????????????????????????????????????????????
?Номинальный расход жидкости Q , м3/ч ? Коэффициент преобразования ?
? ном ? счетчика жидкости K, имп./м3 ?
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
? Примечание - Значение величин Q , K принимают по технической?
? ном ?
?документации на счетчик жидкости. ?
???????????????????????????????????????????????????????????????????????????
Должность Подпись, оттиск инициалы, фамилия
поверительного клейма
"__" ________ 20__ г.
(обязательное)
ФОРМА АКТА ИЗМЕРЕНИЙ БАЗОВОЙ ВЫСОТЫ РЕЗЕРВУАРА
СОГЛАСОВАНО УТВЕРЖДАЮ
Руководитель организации национальной Руководитель предприятия -
(государственной) метрологической службы владельца резервуара
(директор, гл. инженер)
измерений базовой высоты резервуара
от "__" __________ 201_ г.
Составлен в том, что комиссия, назначенная приказом по ____________________
наименование
_________________________________________, в составе: председателя ________
предприятия - владельца резервуара
____________________________ и членов _____________________________________
фамилия, инициалы фамилии, инициалы
провела по <1> ____________ контрольные измерения базовой высоты резервуара
____________________________________________ N ____________
тип резервуара, номинальная вместимость
при температуре окружающего воздуха ______ °C.
Результаты измерений представлены в таблице 1.
Таблица 1
В миллиметрах
???????????????????????????????????????????????????????????????????????????
? Базовая высота резервуара ? Уровень жидкости ?
???????????????????????????????????????????????????????? в резервуаре ?
? среднеарифметическое ? значение, установленное ? ?
? значение результатов ? при поверке резервуара, ? ?
? пяти измерений (H ) ? (H ) ? ?
? Б k ? Б k ? ?
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
Относительное изменение базовой высоты резервуара
, %, вычисляют
, %, вычисляютпо формуле (4) или (5) настоящих рекомендаций.
Вывод. Требуется определение нового значения базовой высоты резервуара.
Председатель комиссии
________ ___________________
подпись инициалы, фамилия
Члены:
________ ___________________
подпись инициалы, фамилия
________ ___________________
подпись инициалы, фамилия
________ ___________________
подпись инициалы, фамилия
--------------------------------
(обязательное)
Г.1. Вычисление базовой высоты резервуара
Г.1.1. Базовую высоту
, мм, вычисляют по формуле
, мм, вычисляют по формуле
Г.2. Вычисление высоты "мертвой" полости
Г.2.1. Высоту "мертвой" полости
, мм, вычисляют по формуле
, мм, вычисляют по формуле
. (Г2)Г.3. Вычисление высоты горловины резервуара и минимально допускаемого начального уровня
Г.3.1. Высоту горловины
, мм, вычисляют по формуле
, мм, вычисляют по формуле
Г.3.2. Минимально допускаемый начальный уровень
, мм, вычисляют по формуле
, мм, вычисляют по формуле
Г.4. Результаты вычислений
вносят в журнал, форма которого приведена в Приложении Д.
вносят в журнал, форма которого приведена в Приложении Д.Г.5. Вычисление предельного уровня градуировки резервуара
Г.5.1. Предельный уровень градуировки резервуара
, мм, вычисляют:
, мм, вычисляют:а) для резервуара без плавающей крыши
б) для резервуара с плавающей крышей
где
- базовая высота резервуара, вычисляемая по формуле (Г.1), мм;
- базовая высота резервуара, вычисляемая по формуле (Г.1), мм;
- высота горловины, вычисляемая по формуле (Г.3), мм;
- минимально допускаемый начальный уровень, мм. Его значение определяют по формуле (Г.4);
- верхнее положение плавающей крыши, мм. Его значение принимают по технологической документации на резервуар.Г.5.2. Результат вычисления
вносят в журнал, форма которого приведена в Приложении Д.
вносят в журнал, форма которого приведена в Приложении Д.Г.6. Вычисление средней температуры жидкости в резервуаре
Г.6.1. Среднюю температуру жидкости в резервуаре при поступлении в него j-й дозы
, °C, вычисляют по формуле
, °C, вычисляют по формуле
где
- температуры жидкости в резервуаре, измеренные измерителем температуры 3 (рисунок А.1) на трех уровнях, при которых отбирают пробы по ГОСТ 2517, после поступления в резервуар j-й дозы жидкости;
- температуры жидкости в резервуаре, измеренные измерителем температуры 3 (рисунок А.1) на трех уровнях, при которых отбирают пробы по ГОСТ 2517, после поступления в резервуар j-й дозы жидкости;j - номер налитой в резервуар дозы жидкости.
Г.7. Вычисление плотности жидкости в резервуаре
Г.7.1. Плотность жидкости в резервуаре после поступления в него j-й дозы,
, кг/м3, вычисляют по формуле
, кг/м3, вычисляют по формуле
где
- коэффициент объемного расширения жидкости, 1/°C. Его значение для нефти принимают по таблице Г.1;
- коэффициент объемного расширения жидкости, 1/°C. Его значение для нефти принимают по таблице Г.1;
- средние температуры жидкости в резервуаре, измеренные после поступления в него j-й и (j - 1)-й доз жидкости, вычисленные по формуле (Г.7), °C.Значения коэффициента объемного расширения
для нефти приведены в таблице Г.1.
для нефти приведены в таблице Г.1.Таблица Г.1
???????????????????????????????????????????????????????????????????????????
? ? -3 ?
? Показания ?Значение коэффициента объемного расширения нефти бета x 10 ,?
? ареометра,? -1 ?
? кг/м3 ? °C , при диапазоне измерений температуры испытаний, °C ?
? ???????????????????????????????????????????????????????????????
? ?5 - ?10 - ?8 - ?20 - ?25 - ?30 - ?35 - ?40 - ?45 - ?
? ? 9,9? 14,9? 19,9? 24,9? 29,9? 34,9? 39,9? 44,9? 49,9?
???????????????????????????????????????????????????????????????????????????
?830 - 834,9?0,887 ?0,886 ?0,884?0,884 ?0,883 ?0,881 ?0,879 ?0,877 ?0,876 ?
???????????????????????????????????????????????????????????????????????????
?835 - 839,9?0,875 ?0,874 ?0,872?0,872 ?0,871 ?0,868 ?0,867 ?0,865 ?0,863 ?
???????????????????????????????????????????????????????????????????????????
?840 - 844,9?0,864 ?0,863 ?0,861?0,860 ?0,858 ?0,856 ?0,855 ?0,853 ?0,851 ?
???????????????????????????????????????????????????????????????????????????
?845 - 849,9?0,855 ?0,854 ?0,832?0,851 ?0,848 ?0,847 ?0,845 ?0,843 ?0,842 ?
???????????????????????????????????????????????????????????????????????????
?850 - 854,9?0,846 ?0,845 ?0,843?0,842 ?0,839 ?0,838 ?0,836 ?0,834 ?0,833 ?
???????????????????????????????????????????????????????????????????????????
?855 - 859,9?0,836 ?0,835 ?0,833?0,832 ?0,830 ?0,829 ?0,827 ?0,825 ?0,823 ?
???????????????????????????????????????????????????????????????????????????
?860 - 864,9?0,826 ?0,825 ?0,824?0,822 ?0,821 ?0,820 ?0,818 ?0,816 ?0,814 ?
???????????????????????????????????????????????????????????????????????????
?865 - 869,9?0,817 ?0,815 ?0,814?0,813 ?0,811 ?0,810 ?0,808 ?0,807 ?0,805 ?
???????????????????????????????????????????????????????????????????????????
?870 - 874,9?0,808 ?0,806 ?0,805?0,804 ?0,802 ?0,800 ?0,799 ?0,798 ?0,796 ?
???????????????????????????????????????????????????????????????????????????
?875 - 879,9?0,799 ?0,797 ?0,796?0,794 ?0,793 ?0,792 ?0,790 ?0,789 ?0,787 ?
???????????????????????????????????????????????????????????????????????????
?880 - 884,9?0,790 ?0,788 ?0,786?0,785 ?0,784 ?0,783 ?0,782 ?0,780 ?0,778 ?
???????????????????????????????????????????????????????????????????????????
?885 - 889,9?0,781 ?0,779 ?0,777?0,776 ?0,775 ?0,774 ?0,773 ?0,772 ?0,770 ?
???????????????????????????????????????????????????????????????????????????
?890 - 894,9?0,772 ?0,771 ?0,769?0,768 ?0,766 ?0,765 ?0,764 ?0,763 ?0,762 ?
???????????????????????????????????????????????????????????????????????????
?895 - 899,9?0,757 ?0,756 ?0,754?0,753 ?0,752 ?0,751 ?0,750 ?0,749 ?0,748 ?
???????????????????????????????????????????????????????????????????????????
?900 - 909,9?0,742 ?0,741 ?0,740?0,739 ?0,738 ?0,737 ?0,736 ?0,735 ?0,734 ?
???????????????????????????????????????????????????????????????????????????
?910 - 919,9?0,727 ?0,726 ?0,725?0,724 ?0,723 ?0,722 ?0,721 ?0,720 ?0,719 ?
???????????????????????????????????????????????????????????????????????????
?920 - 929,9?0,711 ?0,710 ?0,709?0,708 ?0,707 ?0,706 ?0,705 ?0,704 ?0,703 ?
???????????????????????????????????????????????????????????????????????????
?930 - 939,9?0,696 ?0,695 ?0,694?0,693 ?0,692 ?0,691 ?0,690 ?0,689 ?0,688 ?
???????????????????????????????????????????????????????????????????????????
Г.7.2. Плотность жидкости
вычисляют по формуле (Г.8), если разность температур
по модулю составляет более 0,5 °C.
вычисляют по формуле (Г.8), если разность температур по модулю составляет более 0,5 °C.Г.8. Вычисление объемов доз жидкости
Г.8.1. Объем j-й дозы жидкости, прошедший через счетчик жидкости,
, м3, вычисляют по формуле
, м3, вычисляют по формуле
где
- показания счетчика жидкости, имп.;
- показания счетчика жидкости, имп.;K - коэффициент преобразования счетчика жидкости, имп./м3.
Г.8.2. Объем налитой в резервуар j-й дозы жидкости
, м3, соответствующий изменению уровня жидкости в резервуаре на:
, м3, соответствующий изменению уровня жидкости в резервуаре на:- 10 мм - при динамическом методе поверки,
- 100 мм - при статическом методе поверки
вычисляют по формуле
где
- объем j-й дозы, вычисляемый по формуле (Г.9);
- объем j-й дозы, вычисляемый по формуле (Г.9);
- коэффициент объемного расширения жидкости, 1/°C. Его значение принимают в соответствии с Г.7.1;
- температура жидкости в резервуаре после поступления в него j-й дозы жидкости, °C;
- температура j-й дозы в трубопроводе, °C;
- коэффициент сжимаемости жидкости, 1/МПа. Его значение для нефти принимают равным
- избыточное давление жидкости в счетчике жидкости, МПа.Г.8.3. Объем налитой в резервуар начальной дозы жидкости, соответствующий минимально допускаемому начальному уровню
, м3, вычисляют по формуле
, м3, вычисляют по формуле
- объем начальной дозы, вычисляемый по
- избыточное давление жидкости, измеренное по 10.6.5. При проведении периодической поверки резервуара значение
принимают равным нулю.Г.8.4. Если выполняются условия
,то объемы доз жидкости вычисляют по формулам (Г.10) и (Г.11) без поправок на температуру и давление.
Г.9. Вычисление температур жидкости в резервуаре по результатам измерений температур суммарных доз жидкости
Г.9.1. Дозы жидкости
, суммарный объем которых соответствует уровню, равному 1000 мм, имеют одинаковую температуру, равную температуре
, °C, измеренной в пробе в соответствии с 10.6.6.
, суммарный объем которых соответствует уровню, равному 1000 мм, имеют одинаковую температуру, равную температуре , °C, измеренной в пробе в соответствии с 10.6.6.Г.9.2. Температуры жидкости в резервуаре в пределах объема первой суммарной дозы жидкости, соответствующего уровню, равному 1000 мм, вычисляют по формулам
где
- температура жидкости, измеренная в соответствии с 10.6.6;
- температура жидкости, измеренная в соответствии с 10.6.6;
- температуры жидкости в резервуаре при поступлении в него
доз;
- среднее температурное изменение, приходящееся на каждую дозу жидкости в пределах уровня, равного 1000 мм, °C, вычисляют по формуле
, (Г.13)где
- температура жидкости в резервуаре при поступлении в него дозы
, °C. За ее значение принимают температуру жидкости в резервуаре, измеренную в пробе в соответствии с 10.6.6.
- температура жидкости в резервуаре при поступлении в него дозы , °C. За ее значение принимают температуру жидкости в резервуаре, измеренную в пробе в соответствии с 10.6.6.Г.9.3. Температуры жидкости в резервуаре в пределах объема первой и второй суммарных доз жидкости, соответствующего уровню 2000 мм, вычисляют по формулам
где
- температуры жидкости в резервуаре при поступлении в него
доз;
- температуры жидкости в резервуаре при поступлении в него доз;
, (Г.15)где
- температуры жидкости в резервуаре, измеренные при поступлении в него доз
.
- температуры жидкости в резервуаре, измеренные при поступлении в него доз .Г.9.4. Температуры жидкости в резервуаре в пределах объема первой, второй, третьей и последующих суммарных доз жидкости вычисляют по методике, изложенной выше.
Г.9.5. Результаты вычислений по формулам (Г.12), (Г.14) вносят в журнал, форма которого приведена в Приложении Д.
Г.10. Вычисление дозовой вместимости резервуара
Г.10.1. Дозовую вместимость резервуара при поступлении в него k доз жидкости
, м3, вычисляют по формуле
, м3, вычисляют по формуле
где k - число налитых в резервуар доз жидкости;
j - номер налитой дозы, выбирают из ряда 0, 1, 2, ..., k;
- объем j-й дозы, вычисляемый по
- температура жидкости в резервуаре при наливе в него k доз, °C;
- температура жидкости в резервуаре при наливе в него j-й дозы, °C;
- температура стенки резервуара, принимаемая равной температуре жидкости
- коэффициент объемного расширения жидкости, 1/°C;
- коэффициент линейного расширения материала (железобетона) резервуара. Его значение принимают равным
- коэффициент линейного расширения материала (нержавеющей стали) гибкой связи уровнемера. Его значение принимают равным
Г.10.1.1. Значение k в формуле (Г.16) принимают;
k = 0 - при наливе дозы
, объем которой соответствует минимально допускаемому начальному уровню (исходной точке);
, объем которой соответствует минимально допускаемому начальному уровню (исходной точке);k = 1 - при наливе дозы
k = 2 - при наливе дозы
и т.д. до предельного уровня, вычисляемого по формуле (Г.5) или по формуле (Г.6).
Г.10.2. При невозможности измерений средней температуры жидкости в резервуаре после налива в него каждой дозы дозовые вместимости резервуара вычисляют при наполнении резервуара:
- до уровня, равного 1000 мм,
, м3, по формуле
, м3, по формуле
где
- объем j-й дозы жидкости, вычисляемый по формуле (Г.10);
- объем j-й дозы жидкости, вычисляемый по формуле (Г.10);
- объем дозы жидкости, вычисляемый по формуле (Г.11).Значения k принимают последовательно равными: 0, 1, 2, ...,
.
.Температуры
вычисляют по формуле (Г.7);
вычисляют по формуле (Г.7);- до уровня, равного 2000 мм,
, м3, по формуле
, м3, по формуле
где
- объем жидкости в резервуаре, вычисляемый по формуле (Г.17) без учета температурного расширения материала резервуара при значении k, равном
.
- объем жидкости в резервуаре, вычисляемый по формуле (Г.17) без учета температурного расширения материала резервуара при значении k, равном .Температуры
вычисляют по формуле (Г.14).
вычисляют по формуле (Г.14).Значения k принимают равными
;
;- до уровня, равного 3000 мм, и последующие дозовые вместимости резервуара вычисляют по формулам, аналогичным приведенным выше.
Г.10.3. Температурные поправки не учитывают в формулах (Г.16), (Г.17), (Г.18), если выполняются условия (для нефти):
Г.10.4. Результаты вычислений по формуле (Г.16) или по формулам (Г.17), (Г.18) вносят в журнал, форма которого приведена в Приложении Д.
(справочное)
ФОРМА ЖУРНАЛА ОБРАБОТКИ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
обработки результатов измерений
--------------------------------
<1> Оформляют только при обработке результатов измерений ручным
способом.
Д.1. Вычисление базовой высоты резервуара
Д.2. Вычисление высоты "мертвой" полости
Д.3. Вычисление предельного уровня
Д.4. Вычисление минимально допускаемого начального уровня
Д.5. Вычисление температуры жидкости в резервуаре
Таблица Д.1
в °C
??????????????????????????????????????????????????????????????????????????????
?(T ) ?(T ) ?(T ) ?...?(T ) ?(T ) ?(T ) ?...?...?(T ) ?...?...?
? р 0? р 1? р 2? ? р ню? р ню + 1? р ню + 2? ? ? р m - 1? ? ?
??????????????????????????????????????????????????????????????????????????????
??????????????????????????????????????????????????????????????????????????????
Д.6. Вычисление дозовой вместимости
Таблица Д.2
???????????????????????????????????????????????????????????????????????????
? Уровень наполнения, см ? Объем дозы, м3 ? Дозовая вместимость, м3 ?
???????????????????????????????????????????????????????????????????????????
? H ? (Дельта V ) ? V ?
? 0 ? р 0 ? 0 ?
???????????????????????????????????????????????????????????????????????????
? H ? (Дельта V ) ? V ?
? 1 ? р 1 ? 1 ?
???????????????????????????????????????????????????????????????????????????
? H ? (Дельта V ) ? V ?
? 2 ? р 2 ? 2 ?
???????????????????????????????????????????????????????????????????????????
? ... ? ... ? ... ?
???????????????????????????????????????????????????????????????????????????
? H ? (Дельта V ) ? V ?
? пр ? р пр ? пр ?
???????????????????????????????????????????????????????????????????????????
? Примечания ?
? 1. H , H , ..., H - уровни жидкости в резервуаре после поступления?
? 0 1 пр ?
?в него доз (Дельта V ) , (Дельта V ) , ..., (Дельта V ) . ?
? р 0 р 1 р пр ?
? 2. H = 0. ?
? 0 ?
? 3. (Дельта V ) , (Дельта V ) , ..., (Дельта V ) определяют?
? р 0 р 1 р пр ?
?по формулам (Г.9), (Г.10). ?
? 4. V , V , ..., V определяют по формуле (Г.16) или по формулам?
? 0 1 пр ?
???????????????????????????????????????????????????????????????????????????
Д.7. Составление градуировочной таблицы
Таблица Д.3
???????????????????????????????????????????????????????????????????????????
?Уровень наполнения, см?Вместимость, м3?Коэффициент вместимости <*>, м3/мм?
???????????????????????????????????????????????????????????????????????????
? 1 ? 225,343 ? 0,921 ?
???????????????????????????????????????????????????????????????????????????
? 2 ? 234,550 ? 2,642 ?
???????????????????????????????????????????????????????????????????????????
? 3 ? 260,966 ? 2,700 ?
???????????????????????????????????????????????????????????????????????????
? 4 ? 263,666 ? ... ?
???????????????????????????????????????????????????????????????????????????
? ... ? ... ? ... ?
???????????????????????????????????????????????????????????????????????????
? ... ? ... ? ... ?
???????????????????????????????????????????????????????????????????????????
? H - 1 ? 29996,669 ? 3,331 ?
? пр ? ? ?
???????????????????????????????????????????????????????????????????????????
? H ? 30000,00 ? 33,330 ?
? пр ? ? ?
???????????????????????????????????????????????????????????????????????????
? <*> Коэффициент вместимости определяют по формуле (12), например ?
? ?
? 234,50 - 225,343 ?
? ---------------- = 0,921 м3/мм. ?
? 10 ?
???????????????????????????????????????????????????????????????????????????
Вычисления провел
_______________________________
подпись, инициалы, фамилия
"__" ____________ 20__ г.
(обязательное)
И ФОРМА ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ
Е.1. Форма титульного листа градуировочной таблицы
Титульный лист УТВЕРЖДАЮ
_______________________________________
должность, подпись, инициалы, фамилия
"__" ___________ 20__ г.
ГРАДУИРОВОЧНАЯ ТАБЛИЦА
на железобетонный вертикальный резервуар
________________________, N ____________________________
тип
Организация ___________________________________________________________
Относительная погрешность определения вместимости _____________________
Участок ниже исходной точки для государственных учетных и торговых
операций с нефтью и нефтепродуктами, взаимных расчетов между поставщиком
и потребителем не используется.
???????????????????????????????????????????????????????????????????????????
? Программа расчета градуировочной таблицы ?
? на ПЭВМ утверждена ФГУП ВНИИР ГНМЦ ?
? ?
? "__" ______________ 20__ г. ?
???????????????????????????????????????????????????????????????????????????
Срок очередной поверки ____________________________
Поверитель
____________________________
подпись
____________________________
должность, инициалы, фамилия
Е.2. Форма градуировочной таблицы
Организация _____________________________________
Резервуар N _____________________________
Таблица Е.1
Посантиметровая вместимость резервуара
???????????????????????????????????????????????????????????????????????????
?Уровень наполнения, см ? Вместимость, м3 ?Коэффициент вместимости, м3/мм?
???????????????????????????????????????????????????????????????????????????
? 1 ? ? ?
? 2 ? ? ?
? 3 ? ? ?
? 4 ? ? ?
? 5 ? ? ?
? ... ? ? ?
? ... ? ? ?
? ... ? ? ?
? H ? ? ?
? пр ? ? ?
???????????????????????????????????????????????????????????????????????????
Поверитель
____________________________
подпись
____________________________
должность, инициалы, фамилия
(обязательное)
ВЕРТИКАЛЬНЫМ РЕЗЕРВУАРАМ, ВЛИЯЮЩИЕ НА ИХ ВМЕСТИМОСТЬ
Ж.1. Железобетонные вертикальные резервуары (далее - резервуары) изготавливают по рабочим чертежам, утвержденным в установленном порядке и с учетом требований настоящего приложения.
Ж.2. Резервуары, предназначенные для проведения государственных учетных и торговых операций, взаимных расчетов между поставщиком и потребителем, а также для учета нефти при хранении, после их сооружения подвергают испытаниям для целей утверждения типа.
Ж.3. Резервуары подразделяют:
по форме - на цилиндрические и прямоугольные;
по номинальной вместимости на:
- цилиндрические резервуары: 1000; 3000; 5000; 10000; 20000; 30000 м3;
- прямоугольные резервуары: 1000; 2000; 3000, 10000 м3;
по расположению - заглубленные;
по принципу действия - закрытые;
по значению внутреннего избыточного давления - низкого давления, повышенного давления;
по условиям применения - используемые с подогревом, без подогрева.
Ж.4. Резервуары могут сооружаться со стационарной кровлей или с плавающей крышей.
Ж.5. Резервуары с плавающей крышей изготавливают так, чтобы плавающая крыша могла без препятствий принимать положение, соответствующее уровню жидкости. Существенное искажение результатов измерений уровня и объема жидкости (кроме зоны наплыва) не допускается. Плавающую крышу в нижнем положении устанавливают на опорах. Верхнее положение плавающей крыши определяют ограничителями, расположенными на расстоянии не менее 400 мм от верхнего края резервуара.
Ж.6. Резервуар после строительства и капитального ремонта подлежит первичной поверке, а при эксплуатации резервуара и внесении в резервуар конструктивных изменений, влияющих на его вместимость, - периодической поверке.
Ж.7. При эксплуатации обеспечивают полное наполнение и полное опорожнение резервуара без образования воздушных мешков.
Ж.8. Трубы для подвода и отвода жидкости из резервуара изготавливают так, чтобы при измерениях уровня жидкости была исключена возможность притока или выхода жидкости произвольным образом.
Ж.9. Резервуары могут быть оснащены стационарно встроенными элементами: змеевиками, пеноотводами, мешалками, уровнемерами, стационарными пробоотборниками, измерителями (датчиками) температуры и плотности, массомерами и другими устройствами.
Ж.10. Для ручных измерений уровня жидкости и базовой высоты резервуар имеет измерительный люк с направляющей планкой, изготовленной из бронзы или латуни. При этом планка имеет риску для отсчета при измерениях уровня жидкости и базовой высоты резервуара.
Ж.11. Базовую высоту резервуара измеряют ежегодно. Ее относительное изменение в соответствии с 10.2.4.1 - не более 0,1%.
Ж.12. Нормируемые метрологические характеристики резервуара:
- базовая высота;
- вместимость резервуара.
Ж.13. Пределы допускаемой относительной погрешности определения вместимости резервуара - +/- 0,2%.
Ж.14. Межповерочный интервал для всех типов вертикальных железобетонных резервуаров - не более 5 лет.
ОАО Магистральные объемным методом "ПОТОК-1", Гос. реестр
нефтепроводы "Дружба" N 22058-01
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/akt_forma/2/rmg_74719.html
На правах рекламы:
|
© Антон Серго, 1998-2026.
|
Разработка сайта |
|
