"ВСН 352-75. Инструкция о порядке ведения исполнительной документации при производстве водопонизительных работ"
(утв. Минмонтажспецстроем СССР 29.10.1975)
"ВСН 352-75. Инструкция о порядке ведения исполнительной документации при производстве водопонизительных работ"
(утв. Минмонтажспецстроем СССР 29.10.1975)
Утверждена
Минмонтажспецстроем СССР
29 октября 1975 года
ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ
ИНСТРУКЦИЯ
О ПОРЯДКЕ ВЕДЕНИЯ ИСПОЛНИТЕЛЬНОЙ ДОКУМЕНТАЦИИ
ПРИ ПРОИЗВОДСТВЕ ВОДОПОНИЗИТЕЛЬНЫХ РАБОТ
ВСН 352-75
Срок введения
1 ноября 1976 года
Внесена трестом Союзшахтоосушение.
Утверждена заместителем Министра монтажных и специальных строительных работ СССР Н.М. Рыбаковым 29 октября 1975 года.
Впервые.
1. Настоящая инструкция является обязательной при ведении водопонизительных работ в организациях Министерства монтажных и специальных строительных работ.
2. Правильное и своевременное ведение исполнительной документации в объеме и по формам, предусмотренным настоящей инструкцией, имеет целью обеспечить контроль за качеством работ в соответствии со СНиП III-Б.3-62.
3. Производство буровых и водопонизительных работ разрешается при наличии проектно-сметной документации, а также проекта производства работ, утвержденного генподрядчиком (заказчиком) "к производству" в соответствии с
СН 47-74. При бурении одиночных скважин вместо проекта производства работ допускается составление геолого-технического наряда. Дата поступления рабочих чертежей и смет проставляется управлением (участком) на каждом из указанных документов.
4. В процессе производства работ на месте составляется исполнительная и геолого-техническая документация.
ПЕРЕЧЕНЬ
ИСПОЛНИТЕЛЬНОЙ ДОКУМЕНТАЦИИ, ОБЯЗАТЕЛЬНОЙ ПРИ ВЫПОЛНЕНИИ
БУРОВЫХ И ОСУШИТЕЛЬНЫХ РАБОТ УПРАВЛЕНИЯМИ
ТРЕСТА СОЮЗШАХТООСУШЕНИЕ
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
работ ?на ?го- ?на ?цемен-?про- ?уст- ?на ?на ?на ?нал ?на ?лого-?сда- ?
журнал ?вой ?нал ?нал ?лого-?водст-
?зало-?тов- ?по- ?тиро- ?верки?ройст-?отк- ?ос- ?от- ?опыт-?спе-?тех- ?чи- ? для ?
жур- ?рабо-?мон- ?тех- ?венное
?жение?ности?сад-?вание ?сква-?во ?лоне-?лож-?качку?ной ?ци- ?ни- ?при- ?станков ?нал ?ты ?тажа ?ни- ?
зада- ?сква-?буро-?ку ?за- ?жины ?фильт-?ние ?не- ?воды ?от- ?аль-?чес- ?емки ? УКС, ?для ?насо-?и ?чес- ?ние
?жины ?вой ?труб?труб- ?на ?ра в ?гео- ?ние ?из ?качки?ные ?кий ?сква-?УРБ-ЗАМ,?стан-?са на?экс- ?кий ?
? ?уста-? ?ного ?гер- ?сква- ?лого-?в ?сква-?(пер-?ра- ?раз- ?жины ? ЗИФ, ?ков ?водо-?плуа-?
наряд?
? ?новки? ?прост-?ме- ?жине ?гид- ?про-?жины ?во- ?боты?рез ? ?УГБ-50А ?неф- ?пони-?тации?на ?
? ?к бу-? ?ранст-?тич- ?и его ?ро- ?цес-? ?оче- ?по ?сква-? ? ?тяно-?жаю- ?ЛИУ ?буре-?
? ?рению? ?ва ?ность?очист-?гео- ?се ? ?ред- ?уве-?жины ? ? ?го ?щей ?и ЭИ ?ние ?
? ? ? ?колонн? ?ку ?ло- ?бу- ? ?ные ?ли- ? ? ? ?ряда ?сква-? ?сква-?
? ? ? ? ? ?про- ?гич. ?ре- ? ?рабо-?че- ? ? ? ? ?жине ? ?жины ?
? ? ? ? ? ?качкой?усло-?ния ? ?ты) ?нию ? ? ? ? ? ? ? ?
? ? ? ? ? ? ?вий ? ? ? ?де- ? ? ? ? ? ? ? ?
? ? ? ? ? ? ?от ? ? ? ?бита? ? ? ? ? ? ? ?
? ? ? ? ? ? ?про- ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ?ект- ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ?ных ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
Бурение ? + ? + ? + ? + ? + ? + ? + ? + ? + ? - ? + ? + ? + ? + ? + ? - ? - ? + ? +
артезианских? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
скважин ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
Бурение ? + ? + ? + ? + ? + ? + ? + ? + ? - ? - ? - ? - ? + ? + ? + ? - ? - ? + ? +
технических ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
скважин ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
Бурение ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ? - ? + ? +
водопони- ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
жающих ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
скважин ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
Бурение ? + ? + ? + ? + ? + ? + ? + ? + ? + ? - ? - ? + ? + ? + ? - ? - ? - ? + ? +
контрольно- ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
разведочных ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
скважин ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
Бурение ? + ? + ? + ? + ? + ? + ? + ? + ? + ? - ? - ? + ? - ? + ? - ? - ? - ? + ? +
наблюда- ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
тельных ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
скважин ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
Водопониже- ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? + ? - ? -
ние легкими ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
иглофильтро-? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
выми или ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
эжекторными ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
установками ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
________________________ СМУ
________________________ участок
на заложение скважины
_________________________ ____________________
(гор. пос.) дата
___________________________________________________________________________
(наименование объекта)
Заказчик __________________________________________________________________
(организация)
В лице ____________________________________________________________________
(должность, фамилия, инициалы)
Подрядчик _________________________________________________________________
наименование СМУ треста Союзшахтоосушение
___________________________________________________________________________
В лице: ___________________________________________________________________
(должность, фамилия, инициалы)
___________________________________________________________________________
Вынесли в натуру и закрепили реперами точки заложения _____________________
___________________________________________________________________________
скважин N _________________________________________________________________
В соответствии с проектом производства работ, разработанным _______________
___________________________________________________________________________
(указать полное наименование проектной организации)
Разрешение на бурение скважины ____________________________________________
(номер разрешения, дата выдачи)
___________________________________________________________________________
(наименование организации, выдавшей разрешение)
Привязка скважин к ближайшим ориентирам ___________________________________
___________________________________________________________________________
___________________________________________________________________________
Сдал заказчик (подпись, печать)
Принял подрядчик (подпись)
на готовность буровой установки к бурению
день _______ месяц __________ 19____ год
Мы, нижеподписавшиеся, начальник _____________ участка ________________
___________ СМУ тов. _____________________, прораб _______________________,
участковый механик _______________________, общественный инспектор ________
_________________ составили настоящий акт в том, что нами проверена буровая
установка ________________________, смонтированная на скв. N ______________
для производства бурения. При этом установлено:
Буровой станок N _________ в исправном состоянии, тип станка ______________
Остальные вспомогательные механизмы:
а) насосы _____________________________________________________________
б) сварочные аппараты _________________________________________________
в) глиномешалка _______________________________________________________
г) ____________________________________________________________________
д) ____________________________________________________________________
Ограждения исправны
Наличие ограждающего устройства для машиниста бурового станка
(для УКС) _______________________
Электропусковая аппаратура выполнена по ___________________________________
Заземление всех механизмов и электроаппаратуры проверено, величина
заземления ____________________________________ см.
Вышка или мачта после монтажа осмотрена ___________________________________
Растяжки вышки, мачты надлежаще заякорены _________________________________
Дощатый полок вокруг устья скважины настлан _______________________________
Резиновые коврики на рабочем месте бурильщика и у рубильников уложены _____
Бригада обеспечена предохранительными поясами, резиновыми перчатками,
защитными очками, флягами для воды и аптечкой с комплектом медикаментов.
Дизельная установка проверена, генераторы ______________________ заземлены,
величина сопротивления составляет ___________________ Ом.
Плакаты, предупреждающие нарушения условий безопасности работы, имеются.
Освещение выполнено безопасно и достаточно для рабочих мест и прилегающей
площадки.
У всех членов бригады имеются права на управление механизмами и проведен
инструктаж по правилам безопасности.
На основании изложенного нами _____________________________________________
___________________________________________________________________________
разрешен пуск буровой установки в работу.
Подписи:
Начальник участка Прораб
Участ. механик Обществ. инспектор
________________________ СМУ
________________________ участок
на посадку труб
от " " _____________ 19____ год
Мы, нижеподписавшиеся, начальник участка (прораб) _________________________
_____________, бригадир _____________, сменный буровой мастер _____________
_____________составили настоящий акт в том, что на ________________________
_______________ скважине N _____ с " " ____________ 19___ г.
по " " ________ 19__ г. произведен спуск обсадных труб диаметром ____ мм,
толщиной стенки ________ мм, на глубину ___________ м.
Сведения о скважине: глубина _____________ м
конструкция ______________________________
Мера труб (длина и толщина стенок)
Нач. участка (прораб) __________________
Гидрогеолог участка __________________
Бригадир __________________
Сменный бур. мастер __________________
_______________________ СМУ
_______________________ участок
на цементирование затрубного пространства колонны _________________________
от " " ______________ 19____ г.
скважина N _____________
Диаметр скважины ____________________ мм
Диаметр цементируемых труб и толщина стенки ____________________________ мм
Глубина спуска труб _______________________ м
Высота подъема цемента по проекту ___________________ м
Расчет необходимого количества цемента и продавочной жидкости _____________
Способ цементирования _____________________________________________________
Результаты цементирования:
Марка цемента
Начало цементирования ____________________ конец __________________________
Закачано цементного раствора, м3 __________________________________________
Водоцементное отношение ______________ Удельный вес г/см3 _________________
Закачано продавочной жидкости, м3 _________________________________________
Высота подъема цемента за трубами по расчету, м __________________________;
По данным термокаротажа, м ________________________________________________
Время ОЗЦ _________________________________________________________________
Высота цементного стакана, установленная при спуске инструмента, м ________
Отобрано в процессе цементирования ______________ пробы цементного раствора
Начало схватывания ______________________________________________________ ч
Начало затвердевания ____________________________________________________ ч
Начальник участка (прораб)
Гидрогеолог участка
Бригадир буровой бригады
_______________________ СМУ
_______________________ участок
проверки скважины на герметичность
"____"____________ 19____ г.
1. N скважины ______________________
2. Диаметр обсадных труб, мм ______________________________________________
3. Глубина обсадных труб, м _______________________________________________
4. Глубина скважины перед проверкой на герметичность, м ___________________
5. Величина цементной пробки, м ___________________________________________
6. Способ проверки на герметичность _______________________________________
___________________________________________________________________________
7. Результаты наблюдений за восстановлением уровня ________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
8. Заключение _____________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
Начальник участка (прораб)
Гидрогеолог участка
Бригадир буровой бригады
_______________________ СМУ
_______________________ участок
на устройство фильтра в скважине и его очистку прокачкой
проектный
В ______________ скважине N _____________________________ ?????????????????
порядковый
________________ 19 г. произведена установка фильтра.
1. Литологический состав водоносного горизонта в интервале скважины,
против которого установлен фильтр _________________________________________
___________________________________________________________________________
___________________________________________________________________________
2. Глубина залегания водоносного горизонта от _________________________
до __________________ м.
3. Характеристика фильтровой колонны: диаметр _____________________ мм,
интервал установки отстойника _____________ м, рабочей части ___________ м,
надфильтровой колонны ___________________________ м.
4. Тип фильтра и его техническая характеристика _______________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
5. Сведения о гравийной засыпке _______________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
6. Положение защитной колонны после обнажения фильтра _________________
________________________________________________________________________ м.
7. Способ прокачки скважины после спуска фильтровой колонны ___________
___________________________________________________________________________
Подписи:
Буровой мастер (прораб)
Участковый гидрогеолог
Пояснения к заполнению акта на устройство фильтра
в скважине и его очистку прокачкой
Акт составляется для всех скважин, оборудуемых фильтрами на один или несколько водоносных горизонтов.
В
пункте 1 указываются данные о гранулометрическом составе или степени трещиноватости водоносного горизонта, который оборудуется фильтром.
В
пункте 4 указываются для проволочного фильтра: количество звеньев, тип каркаса (трубчатый или стержневой), диаметр (мм), скважность каркаса (%), размеры щелей или отверстий (мм), тип и материал проволоки, ее диаметр, просвет между витками; для сетчатого фильтра: тип и материал сетки, характеристика подкладок под сетку (винипластовая сетка, металлические стержни и т.п.). Для фильтров блочного типа указывать материал, из которого изготовлены блоки, длину и количество звеньев. Для покрытия из просечного листа - материал и номер штампа.
В
пункте 5 указывается объем, гранулометрический состав, интервал и толщина слоя засыпки.
В
пункте 7 указывается способ прокачки скважины (желонирование, эрлифт и т.п.).
______________________ СМУ
______________________ участок
Объект _______________________
на отклонение геолого-гидрогеологических условий
от проекта по _______________ скважине N _______
(назначение)
Дата __________________________________________________________________
Комиссия в составе представителя заказчика ________________________________
___________________________________________________________________________
(должность, фамилия, инициалы)
и представителей подрядчика _______________________________________________
___________________________________________________________________________
(должность, фамилия, инициалы)
сего числа на основании первичных документов осмотра в натуре установила
следующие отклонения от проекта в геолого-гидрогеологических условиях _____
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
Указанными отклонениями вызваны следующие изменения объемов работ по
скважине __________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
Заказчик (подпись, печать)
Подрядчик (подпись, печать)
Пояснения к заполнению акта на отклонение
геолого-гидрогеологических условий от проектных
Акт составляется при бурении отдельных скважин (артезианских, водопонижающих, технических и т.п.) в тех случаях, когда выявленные отклонения могут повлечь за собой изменение конструкции скважин и технологии ее сооружения.
При выявлении отклонений геолого-гидрогеологических условий от проектных на объекте, где производятся водопонизительные работы,
акт составляется в тех случаях, когда требуется изменение проектных решений. Такой акт составляется по произвольной форме с обязательной подписью заказчика и генподрядчика и направляется в проектную организацию и трест.
_______________________ СМУ
_______________________ участок
на осложнение в процессе бурения ____________________
_____________________ скважины N _________
"____" ______________ 19____ г.
Комиссия в составе ________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
Установила:
1. Дата аварии _________ год _________ месяц ________ число _________ смена
2. Исполнители работ:
???????????????????????????????????????????????????????????????????????????
Фамилия, имя, отчество? Должность ? Стаж работы
? ????????????????????????????????
? ? по бурению ? в должности
???????????????????????????????????????????????????????????????????????????
?Бригадир буровой ? ?
?бригады ? ?
???????????????????????? ????????????????????????????????
?Буровой мастер ? ?
???????????????????????? ????????????????????????????????
?Помощник мастера ? ?
???????????????????????? ????????????????????????????????
? ? ?
???????????????????????????????????????????????????????????????????????????
3. Проектная глубина и конструкция скважины _______________________________
___________________________________________________________________________
4. Фактическая глубина и конструкция скважины _____________________________
___________________________________________________________________________
5. Режим бурения, тип и размер бурового инструмента _______________________
___________________________________________________________________________
6. Характеристика глинистого раствора _____________________________________
___________________________________________________________________________
7. Породы, в которых произошла авария _____________________________________
___________________________________________________________________________
8. Циркуляция (нормальная, поглощение) ____________________________________
___________________________________________________________________________
9. Во время каких работ произошла авария __________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
10. Состояние аварийной скважины (какой инструмент или другие предметы
оставлены в скважине, на какой глубине, их длина и диаметр. При сложных
авариях прилагается эскиз) ________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
11. Конкретные виновники аварии ___________________________________________
___________________________________________________________________________
___________________________________________________________________________
12. Заключение комиссии по ликвидации аварии (организационно-
подготовительные мероприятия, способ и последовательность операций по
ликвидации аварии. Срок ликвидации аварии) ________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
13. Рекомендации комиссии по предупреждению подобных аварий _______________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
Председатель комиссии _________________________________________________
Члены комиссии: _________________________________________________
_________________________________________________
_________________________________________________
_________________________________________________
_______________________ СМУ
_______________________ участок
на откачку воды из скважины N _________, произведенную
с _________ по _________ 19____ г.
1. Опробуемый водоносный горизонт _________________________________________
2. Тип откачки ____________________________________________________________
3. Количество ступеней понижения уровня ___________________________________
___________________________________________________________________________
4. На скважине смонтирован насос типа _____________________________; эрлифт
по схеме _________________, при этом рабочая часть насоса или водоподъемные
трубы эрлифта диаметром _____________ мм загружены на глубину __________ м;
воздушные трубы диаметром __________________ мм на _________________ м.
5. Статический уровень воды находится на глубине _______________________ м.
6. Производительность насоса (по каталогу) ________________________________
7. Компрессор марки ______________, расход воздуха ________________ м3/мин,
давление ________________ атмосфер. Двигатель (электрический или дизельный)
мощностью _________________ л.с.______________ кВт.
8. Измерение откачанной воды производилось объемным способом при помощи
сосуда вместимостью _______________ м3.
9. Динамический уровень измерялся при помощи (электроуровнемера,
гидрогеологической рулетки) _______________________________________________
10. Уровень установился через ______________________ ч непрерывной откачки;
при этом Q = м3/ч; S = м; q = м3/ч.
Результаты откачки
глубина уровня воды до начала откачки __________________ м
???????????????????????????????????????????????????????????????????????????
Дата ?N пони- ?Продол- ?Произво-?Пониже-?Вмести- ?Глубина ?Примечание
откачки ?жения ?житель- ?дитель- ?ние, м ?мость ? уровня ?
? ?ность ?ность ? ?сосуда, м3;? при ?
? ?откачки,?откачки,? ?время на- ?откачке,?
? ?ч ?м3/ч ? ?полнения, с? м ?
???????????????????????????????????????????????????????????????????????????
20 ? 20 ? 20 ? 20 ? 20 ? 20 ? 20 ? 70 мм
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
Дата ?N пони- ?Продол- ?Произво-?Пониже-?Вмести- ?Глубина ?Примечание
откачки ?жения ?житель- ?дитель- ?ние, м ?мость со- ? уровня ?
? ?ность ?ность ? ?суда, м3; ? при ?
? ?откачки,?откачки,? ?время на- ?откачке,?
? ?ч ?м3/ч ? ?полнения, с? м ?
???????????????????????????????????????????????????????????????????????????
20 ? 20 ? 20 ? 20 ? 20 ? 20 ? 20 ? 70 мм
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ?
? ? ? ? ? ? ?
Участковый гидрогеолог
_______________________ СМУ
_______________________ участок
опытной откачки (первоочередные работы)
из __________ скважины N _________
1. Наименование водоносного горизонта _____________________________________
2. Мощность и состав водоносного горизонта
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
3. Статический уровень воды абс. отм. ______________ глубина от поверхности
земли __________________
4. Откачечные средства ____________________________________________________
Насос. Тип ____________________, глубина загрузки _____________________
Производительность по паспорту ________________________________________
Диаметр водоподъемных труб ____________________________________________
Эрлифт. Тип компрессора ____________________, система _________________
Диаметр и глубина погружения водоподъемных труб _______________________
воздухоподающих _______________________________________________________
Диаметр и глубина погружения пьезометрических трубок __________________
5. Способ измерения количества откачиваемой воды __________________________
Вместимость измерительного сосуда _____________________________________
Схема расположения Геолого-технический разрез
ХОД ОТКАЧКИ
???????????????????????????????????????????????????????????????????????????
Дата? N ? Время ?Время за-?Произво-?Глубина ?Вели- ?Удельный?Приме-
?скважины ?замера ?полнения ?дитель- ?уровня, ?чина ? дебит, ?чание
? ? ?мерного ?ность, ? м ?пониже-? л/с на ?
? ? ?сосуда, с?л/с ? ?ния, м ? 1 м ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ?
НАБЛЮДЕНИЯ ЗА УРОВНЯМИ ВОДЫ В НАБЛЮДАТЕЛЬНЫХ СКВАЖИНАХ
???????????????????????????????????????????????????????????????????????????
N ? Скв. N ? Скв. N ? Скв. N ? Скв. N ? Скв. N ? Скв. N ? Скв. N
скважин ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Абс. отм. ? м ? м ? м ? м ? м ? м ? м
устья ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Параметры ?глубина ?глубина ?глубина ?глубина ?глубина ?глубина ?глубина
наблюдения?(абс. ?(абс. ?(абс. ?(абс. ?(абс. ?(абс. ?(абс.
?отм.) ?отм.) ?отм.) ?отм.) ?отм.) ?отм.) ?отм.)
?уровня, ?уровня, ?уровня, ?уровня, ?уровня, ?уровня, ?уровня,
???????????величина?величина?величина ?величина ?величина?величина?величина
Дата ?пониже- ?пониже- ?пониже- ?пониже- ?пониже- ?пониже- ?пониже-
?ния, м ?ния, м ?ния, м ?ния, м ?ния, м ?ния, м ?ния, м
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ?
? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Дата? N ? Время ? Время ?Произво-?Глубина?Величи-?Удельный?Приме-
?скважины ?замера ?заполнения?дитель- ?уровня,?на по- ? дебит, ?чание
? ? ? мерного ?ность, ? м ?ниже- ? л/с на ?
? ? ? сосуда, с?л/с ? ?ния, м ? 1 м ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ?
РЕЗУЛЬТАТЫ ОТКАЧКИ
Глубина уровня воды до начала откачки _________________________ м
Глубина установившегося уровня после откачки __________________ м
???????????????????????????????????????????????????????????????????????????
Дата?N пони-?Продол-?Произво-?Вместимость?Величи-?Удельный?Глубина?Приме-
от- ?жения ?житель-?дитель- ?сосуда, м3;?на по- ? дебит, ?уровня ?чание
кач-? ?ность ?ность ? время ?ниже- ? м3/ч ?при от-?
ки ? ?откач- ?откачки,?наполнения,?ния, м ? ?качке, ?
? ?ки, ч ?м3/ч ? с ? ? ?м ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
График зависимости График зависимости
дебита от понижения удельного дебита от понижения
Участковый гидрогеолог
_______________________ СМУ
_______________________ участок
на специальные работы по увеличению дебита скважин
проектный
В _______________ скважине N _____________ ??????????????, расположенной
порядковый
на _________________, произведены ___________________ следующие специальные
(дата)
работы по увеличению дебита скважины (прострел, торпедирование ТДШ,
вакуумирование, обработка соляной кислотой, торпедирование зарядом ВВ,
свабирование и др.) _______________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
(указать, какие специальные работы проведены, какими средствами,
в каком объеме и на каких интервалах глубин и скважины)
Прокачкой скважины установлено:
Удельный дебит скважины до проведения спецработ _____________________ м3/ч,
после проведения спецработ __________________________________________ м3/ч.
Работы произведены на основании _______________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
(указать проект, протокол технического совещания, указание
главного инженера и т.д.)
Подписи:
Пояснения к заполнению акта
на специальные работы по увеличению дебита скважины
Акт составляется строительно-монтажным управлением в одностороннем порядке в 2 экземплярах. Один экземпляр содержится в техническом паспорте скважины, второй отправляется в трест.
Специальные работы по увеличению дебита скважины производятся согласно проекту.
К специальным работам по увеличению дебита скважин относятся:
Солянокислотная обработка.
Вакуумирование.
Прострел перфораторами.
Торпедирование ТДШ.
Торпедирование зарядом ВВ.
Работы по разглинизации стенок скважин.
Свабирование.
_______________________ СМУ
сдачи-приемки скважины
N проектный
???????????????????????
порядковый
_________________ 19____ г. Мы, нижеподписавшиеся, представители подрядчика
(дата)
_____________________ СМУ треста Союзшахтоосушение
___________________________________________________________________________
(должность, фамилия, инициалы)
с одной стороны и представители заказчика (генподрядчика) _________________
___________________________________________________________________________
(наименование организации, фамилия, инициалы)
проектный
с другой стороны произвели сдачу _____________ скважины N ________________,
порядковый
пробуренной по договору N ________________ от _____________________________
(дата)
На ________________________________________________________________________
(местоположение скважины)
При сдаче-приемке установлено:
1. Сооружение скважины осуществлялось по проекту, разработанному в 19___ г.
___________________________________________________________________________
(наименование проектной организации)
2. Поправки в конструкцию внесены в соответствии с ________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
(ссылка на протокол технического совещания, указание гл. инж. проекта)
3. Глубина от поверхности земли ___________________________________________
4. Конструкция скважины ___________________________________________________
___________________________________________________________________________
___________________________________________________________________________
5. Фильтровая колонна диаметром _____________ установлена от ______________
до _______________, рабочая часть от _________________ до _________________
тип фильтра _______________________________________________________________
6. Откачка производилась __________________________________________________
(наименование агрегата)
в течение __________________ машино-смен с дебитом _______________ м3/ч при
понижении _______________________ м.
7. Статический уровень установился на глубине _________________________ м.
8. Для характеристики качества воды отобрано _________________________ проб
на химический и _______________ проб на бактериологический анализы, которые
выполнены _________________________________________________________________
___________________________________________________________________________
(наименование лаборатории)
9. Вода по своим питьевым качествам _______________________________________
требованиям ГОСТ.
10. Скважина закрыта металлической крышкой ___________
11. Бурение скважины производилось станком ___________________________ под
руководством ст. мастера (прораба) ________________________________________
___________________________________________________________________________
(фамилия, инициалы)
12. Работы по бурению и испытанию скважины выполнены в соответствии с
техническими условиями договора с оценкой _________________________________
13. Рекомендуемый режим эксплуатации ______________________________________
___________________________________________________________________________
скважины.
СДАЛИ: ПРИНЯЛИ:
Подписи Подписи
Печать Печать
Пояснение к заполнению акта сдачи-приемки скважины
Акт является составной частью технического паспорта скважины; составляется на все скважины.
Для технических скважин
пункты 5,
6,
7,
8 не заполняются.
В
пункте 7 указать статический уровень после откачки.
Для водопонизительных и артезианских скважин заполняются все пункты в соответствии с геолого-техническим разрезом скважин.

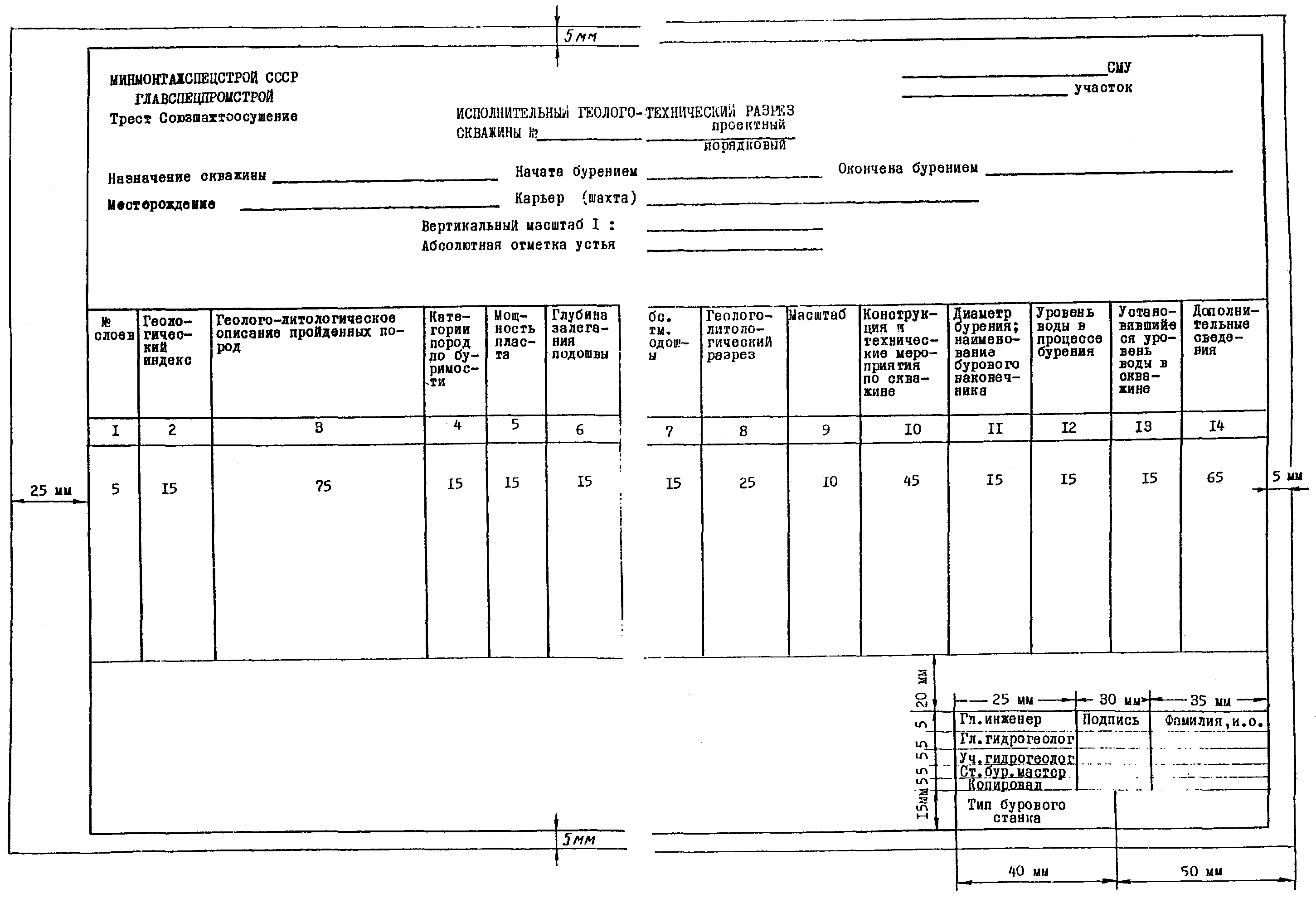

Исполнительный геолого-технический разрез скважины
Пояснения к составлению геолого-технического
разреза скважины
Геолого-технический разрез скважины составляется техником-гидрогеологом или участковым гидрогеологом по наблюдениям и записям в буровом журнале в период сооружения скважины.
Чертеж на кальке прилагается к делу скважины и хранится в техническом архиве управления.
Один чертеж на синьке прилагается к
акту сдачи-приемки скважины и передается заказчику; второй экземпляр на синьке высылается в трест; третий экземпляр на синьке изготавливается только для артезианских скважин и высылается в адрес территориального геологического управления.
При глубинах скважин от 10 до 100 м - масштаб 1:2000; от 100 до 200 м - масштаб 1:500; свыше 200 м - масштаб 1:1000.
В графе 1 давать нумерацию слоев, которая производится сверху вниз по литологическим признакам.
В графе 2 с известной для района детальностью указывать: геологические индексы пород и стратиграфические границы разреза скважины.
В графе 3 указывать название пород, их цвет, связность, трещиноватость, устойчивость в процессе бурения, а для песков - гранулометрический состав, а также указывать угол падения пород по керну или другим признакам, поглощение промывочной жидкости и водоносность пород.
При определении категорий пород по буримости (графа 4) руководствоваться классификацией по ЕНиР-14.
Геологические условные обозначения
Осадочные породы
- а) Почвенный слой
б) Насыпной слой
- Торф и болотно-торфянистые отложения
- Песок тонко- и мелкозернистый
- Песок среднезернистый
- Песок крупнозернистый
- Песок разнозернистый
- Галька и гравий
- Щебенка
- Супесь легкая
- Супесь тяжелая
- Суглинок легкий и средний
- Суглинок тяжелый
- Суглинок пылеватый, лессовидный
- Песок с прослоями или линзами суглинка
- Суглинок с прослоями или линзами песка
- Суглинок с прослоями или линзами супеси
- Частое переслаивание суглинка и супеси
- Частое переслаивание песка и супеси
- Частое переслаивание песка и суглинка
- Глина песчаная
- Глина жирная
- Частое переслаивание песка и глины
- Глина сланцеватая и аргиллиты
- Песчаник
- Известняк
- Доломит
- Мел
- Мергель
- Доломитизированный известняк
- Доломитовая мука
- Гипс
- Опока
- Переслаивание битуминозных горючих сланцев и углей
- Глинистость
- Ил
- Пылеватость
- Слюдистость
- Уголь
- Гнезда и мелкие линзы песков
- Гнезда и включения гипса
- Фауна
- Растительные остатки
- а) Каверносность
б) Карстовые пустоты
- Конкреции
- Окремление
- Зона оползневого перемятия пород
- Выветрелость
- Тектоническая трещиноватость (линии красного цвета)
МЕТАМОРФИЧЕСКИЕ ПОРОДЫ
- Гнейсы и гнейсовидные породы (кислые)
- Гнейсы и гнейсовидные породы (средние)
- Гнейсы и гнейсовидные породы (основные)
- Гнейсы и гнейсовидные породы (ультраосновные)
- Слюдяные, роговообманковые и другие кристаллические сланцы
- Феллиты, серицитовые, хлоритовые и другие метаморфические сланцы
- Мрамор и другие перекристаллизованные известняки
- Перекристаллизованные доломиты
- Кварциты
- Роговики и яшмы
МАГМАТИЧЕСКИЕ ПОРОДЫ
а) Интрузивные породы
- Кислые (граниты и др.)
- Средние (сиениты и др.)
- Основные (габбро, нориты и др.)
- Ультраосновные (пироксениты, перидотиты и др.)
б) Эффузивные породы и туфы вулканические
- Кислые (кварцевые порфиры, липариты и др.)
- Средние (порфиры, порфириты, трахиты и др.)
- Основные (порфириты, диабазы, базальты и др.)
- Кислые туфы
- Средние туфы
- Основные туфы
- Линия тектонического нарушения (красного цвета)
- То же, предполагаемая (красного цвета)
В графе 9 извлекаемые трубы обозначать пунктирной линией, а неизвлекаемые - сплошной.
В графе 14 указывать результаты пробной откачки скважины, сведения о фильтре (скважность, зазор между витками, диаметр перфорации, сортамент проволоки, ее диаметр, гранулометрический состав и объем гравийной засыпки), данные об изоляции водоносных горизонтов, пояснения при наличии отступлений от проектной конструкции, назначение оставленных в скважине промежуточных технических колонн, сведения о проведенных геофизических исследованиях.
Кратко описать способы ликвидации осложнений в интервалах неустойчивых и пучащих пород и зон интенсивного поглощения промывочной жидкости.
Заполнение граф 5, 6, 7, 10, 11, 12, 13 пояснений не требует.
ГЛАВСПЕЦПРОМСТРОЙ
Трест Союзшахтоосушение
______________________ Строительно-монтажное управление
______________________ участок
для станков УКС, УРБ-ЗАМ, ЗИФ, УГБ-50А
по ____________________ скважине N
Начат _____________________
Окончен ___________________
Буровой станок
Журнал пронумеровывается,
прошнуровывается
и скрепляется печатью
БУРОВОЙ ЖУРНАЛ
Заполняется и хранится
на буровой, после окончания
передается в управление
СКВАЖИНА N
монтажа станка
Начало ???????????????????? ????????????????????????
бурения
монтажа
Окончание ????????????????? ????????????????????????
бурения
Глубина скважины __________ м Координаты устья скважины
X _______________________ Y = ____________________ = ______________________
Законсервирована
на глубине _________________ м
дата _______________________ Шахта, карьер, населенный пункт
и т.д. ________________________
Возобновлено бурение
_____________________
(дата)
Тип бурового станка ____________
РЕЗУЛЬТАТЫ
измерения угла наклона и контрольного замера
глубины скважины
???????????????????????????????????????????????????????????????????????????
Дата ?Прибор, ? Глубина ?Угол откло-? Азимут ? Подпись ?Примечание
замера? тип, ?измерения?нения от ?направления? работника, ?
?система ? ?вертикали, ?отклонения,?производившего?
? ? ?град. ? град. ? измерения ?
???????????????????????????????????????????????????????????????????????????
25 мм ? 30 ? 20 ? 20 ? 30 ? 30 ? 55 мм
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Дата ?Прибор, ? Глубина ?Угол откло-? Азимут ? Подпись ?Примечание
замера? тип, ?измерения?нения от ?направления? работника, ?
?система ? ?вертикали, ?отклонения,?производившего?
? ? ?град. ? град. ? измерения ?
???????????????????????????????????????????????????????????????????????????
25 мм ? 30 ? 20 ? 20 ? 30 ? 30 ? 55 мм
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
? ? ? ? ? ?
Контрольный замер оконченной бурением скважины
глубина ______________ м дата ________________
Начальник участка (прораб)
Сменный буровой мастер
Гидрогеолог
КРЕПЛЕНИЕ СКВАЖИНЫ ТРУБАМИ
???????????????????????????????????????????????????????????????????????????
N п/п?Наименование? Диаметр? Длина ?Толщина ? Глубина ?Фамилия ?Приме-
? операции ?труб, мм?звена, ? стенок ? посадки, м ?электро-?чание
? ? ? мм ?труб, мм??????????????сварщика?
? ? ? ? ?от ?до?всего? ?
???????????????????????????????????????????????????????????????????????????
10 ? 65 ? 10 ? 10 ? 10 ?10 ?10? 15 ? 30 ? 40
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
N п/п?Наименование? Диаметр? Длина ?Толщина ? Глубина ?Фамилия ?Приме-
? операции ?труб, мм?звена, ? стенок ? посадки, м ?электро-?чание
? ? ? мм ?труб, мм??????????????сварщика?
? ? ? ? ?от ?до?всего? ?
???????????????????????????????????????????????????????????????????????????
10 мм? 65 ? 10 ? 10 ? 10 ?10 ?10? 15 ? 30 ?40 мм
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ?
ОПЕРАТИВНЫЕ РАСПОРЯЖЕНИЯ И УКАЗАНИЯ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ И ДРУГИМ ВОПРОСАМ
???????????????????????????????????????????????????????????????????????????
Дата ? Содержание ? Подпись лица, ? Подпись ? Отметка
? распоряжения ?давшего распоряжение?исполнителя? о выполнении
???????????????????????????????????????????????????????????????????????????
20 мм ? 80 мм ? 40 мм ? 30 мм ? 40 мм
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
Дата ? Содержание ? Подпись лица, ? Подпись ? Отметка
? распоряжения ?давшего распоряжение?исполнителя? о выполнении
???????????????????????????????????????????????????????????????????????????
20 мм ? 80 мм ? 40 мм ? 30 мм ? 40 мм
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
Дата,? Состав ?Наименование ? Затраченное ? Пробурено ? Глубина
номер? звена, ?работ, выполнен-? время, ч ? (обсажено или ? отбора
смены?фамилия,?ных в течение ? ? поднято труб), м ?образцов
? и.о. ?смены. Название ??????????????????????????????????? пород.
? ?и размер буро- ?от ?до ?всего?с глу-?до ?всего? Поднято
? ?вого наконечника? ? ? ?бины, ?глуби-? ? керна
? ?и инструмента ? ? ? ?м ?ны, м ? ?
???????????????????????????????????????????????????????????????????????????
20 мм? 50 ? 60 ?10 ?10 ? 10 ? 10 ? 10 ? 10 ? 20 мм
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
Краткое ?Кате- ? Режим ?Про- ?Качество глинистого?Уро-?Дли-?Ин- ?Рас-
описание ?гория ? бурения ?изво-? раствора ?вень?на ?тер-?писка
пройденных?бури- ????????????ди- ?????????????????????воды?сна-?вал ?о
пород (по ?мости ?число?дав-?тель-?удель-?вяз- ?коли-?в ?ряда?пог-?при-
шламу, по ?пород ?обо- ?ле- ?ность?ный ?кость,?чест-?про-? ?ло- ?еме и
отобранным? ?ро- ?ние ?насо-?вес, ?с ?во ?цес-? ?ще- ?сдаче
образцам, ? ?тов; ?на ?са, ?г/см3 ? ?пес- ?се ? ?ния ?смены
по керну) ? ?число?за- ?л/с ? ? ?ка, %?бу- ? ? ?
? ?уда- ?бой ? ? ? ? ?ре- ? ? ?
? ?ров ? ? ? ? ? ?ния ? ? ?
???????????????????????????????????????????????????????????????????????????
50 мм ? 15 ? 10 ? 10 ? 15 ? 15 ? 15 ? 15 ? 10 ? 10 ? 15 ?30 мм
???????????????????????????????????????????????????????????????????????????
Еще 15 двойных листов
ГЛАВСПЕЦПРОМСТРОЙ
Трест Союзшахтоосушение
________________ Строительно-монтажное управление
____________________ участок
для станков нефтяного ряда
по ________________ скважине N _____________
Начат _____________________
Окончен ___________________
Буровой станок _______________
Журнал пронумеровывается,
прошнуровывается
и скрепляется печатью
БУРОВОЙ ЖУРНАЛ
Заполняется и хранится
на буровой, после окончания
передается в управление
СКВАЖИНА N __________
монтажа станка
Начало --------------------
бурения
монтажа
Окончание -----------------
бурения
Глубина скважины __________ м
Координаты устья X = ______________ Y = ______________ = ________________
Законсервирована
на глубине _________________ м Шахта, карьер, населенный пункт
дата _______________________ и т.д. ________________________
Возобновлена бурением _____________________
(дата)
Тип бурового станка _______________________
???????????????????????????????????????????????????????????????????????????
Задание нач. ?Состав смены ? Забой ?Проходка? Долото ?Проходка?Продолжи-
участка (про- ??????????????? на ? за ???????????за рейс,?тельность
раба) по техно-?номер?фамилия?начало ?смену, м?тип ?раз-? м ?каждого
логии бурения и?смены?членов ?смены, ? ? ?мер,? ?рейса, ч
прочим работам ? ?бригады? м ? ? ?мм ? ?
???????????????????????????????????????????????????????????????????????????
70 мм ? 20 ? 40 ? 15 ? 15 ? 20 ? 20 ? 20 ? 15
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
Описание ?Спуск-подъем ?Наращивание ?Комплек-? Описание ?Замечания
пройденных ? инструмента ? ?тация ? работ и ?бурильщика о
пород. ? ? ?бурового?остановок ?ненормальности
Положение ????????????????????????????снаряда ? за ?в работе. Заме-
уровня воды?коли- ?время,?коли- ?вре- ? ? подписью ?чания руководи-
в скважине ?чество? ч ?чество?мя, ч? ?бурильщика?телей, посетив-
?свечей? ?свечей? ? ? ?ших буровую
???????????????????????????????????????????????????????????????????????????
30 ? 15 ? 15 ? 15 ? 15 ? 15 ? 60 ? 50 мм
???????????????????????????????????????????????????????????????????????????
Еще 10 двойных листов
ГЛАВСПЕЦПРОМСТРОЙ
Трест Союзшахтоосушение
__________________________ СМУ
______________________ участок
работы насоса на водопонижающей скважине
N _________
расположенной ________________________________________
(наименование объекта)
Начат _____________________
Окончен ___________________
СВЕДЕНИЯ
о монтаже и демонтаже насосов на скважине
???????????????????????????????????????????????????????????????????????????
Тип насо- ?Мощ- ?Инвентар-? Дата ?Продолжи- ?Причина?Глубина ?Фамилия,
са. ?ность,?ный и ? ?тельность ?демон- ?скважины?и.о.
Глубина ?э.д. ?заводской???????????работы ?тажа ? перед ?брига-
загрузки, ? ?номера ?мон-?де- ?после ? ?монтажом?дира
м ? ?насоса ?тажа?мон-?монтажа, ? ? ?монтаж-
? ? ? ?тажа?машино-часы? ? ?ников
???????????????????????????????????????????????????????????????????????????
25 мм ? 15 ? 20 ? 15 ? 15 ? 15 ? 40 ? 15 ? 50 мм
???????????????????????????????????????????????????????????????????????????
КОНСТРУКЦИЯ СКВАЖИНЫ
КОНСТРУКЦИЯ СКВАЖИНЫ
???????????????????????????????????????????????????????????????????????????
Дата ?Сме-? Начало ? Остановка насоса ?Продолжи- ?Произво-?Характерис-
?на ? работы ?????????????????????тельность ?дитель- ?тика работы
? ? насоса ? от ? до ?работы ?ность ?электро-
? ? ? ? ?насоса ?работы ?двигателя
? ???????????????????????????????????????????насоса, ??????????????
? ? ч ?мин ? ч ?мин ? ч ?мин ? ч ? мин ?м3/ч ?на- ?напря-
? ? ? ? ? ? ? ? ? ? ?груз- ?жение,
? ? ? ? ? ? ? ? ? ? ?ка, А ?В
???????????????????????????????????????????????????????????????????????????
20 мм? 20 ? 15 ? 15 ? 15 ? 15 ? 15 ? 15 ? 15 ? 15 ? 20 ? 17 ?17 мм
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
Причины остановки ? Фамилия моториста ? Подпись о приеме ? Примечание
? ? и сдаче смены ?
???????????????????????????????????????????????????????????????????????????
80 мм ? 50 мм ? 30 мм ? 50 мм
???????????????????????????????????????????????????????????????????????????
Еще 32 двойных листа
ГЛАВСПЕЦПРОМСТРОЙ
Трест Союзшахтоосушение
______________________ СМУ
______________________ участок
монтажа и эксплуатации
______________________ установки
(ЛИУ или ЭИ)
Наименование объекта _____________________
Начало _____________________ __________________________________________
Окончание __________________ Место монтажа ____________________________
1. Водоносный горизонт представлен
___________________________________________________________________________
___________________________________________________________________________
2. Статический уровень находится на
__________________________________
(глубина от поверхности)
3. Характеристика установки
а) насосный агрегат ___________________________________________________
б) длина коллектора ___________________________________ м
диаметром ___________________________________ мм
в) количество иглофильтров ____________________________ шт.
г) глубина и способ их погружения _____________________________________
____________________________________________________________________
д) иглофильтры обсыпаны гравием с диаметром
частиц ______________________________________________ мм,
устьевая часть иглофильтров на глубину
_______________________________________ м затампонирована
глиной.
4. Установка включена в работу ____________________________________________
Дебит установки: начальный _____________________________________ м3/ч
через 2 ч _____________________________________ м3/ч
Осветление воды наступило через __________________________________ ч
Схема расположения установки N ____________________________________________
Установка оборудована
а) манометром-вакуумметром _______________________________________ шт.
б) наблюдательными иглами _______________________________________ шт.
Монтаж произведен ____________________________ (подпись)
Дата ___________________
Эксплуатацию установки разрешил ______________
(подпись)
???????????????????????????????????????????????????????????????????????????
Дата,?N установки, ? Количество ?Продолжительность?Производительность
смена?инвентарный ?работающих игл, ?работы установки ? установки, м3/ч
? N насоса ? шт. ? в смену ?
???????????????????????????????????????????????????????????????????????????
? ? ? ?
? ? ? ?
???????????????????????????????????????????????????????????????????????????
Показания манометра-? Время и причины остановки ? Подпись дежурного
вакуумметра ? ? моториста
???????????????????????????????????????????????????????????????????????????
? ?
? ?
Еще 16 двойных листов
Замечания по эксплуатации установки
Всего пронумеровано ________________ стр.
________________________________________
(должность)
Подпись ________________________________
Пояснения к заполнению геолого-технических нарядов
Геолого-технические наряды на бурение скважины составляются для всех скважин глубиною 50 м и более или конечным диаметром более 325 мм.
При меньших глубинах и конечных диаметрах 325 мм и менее составляется производственное задание.
Все изменения в конструкцию и технологию сооружения скважины вносятся по согласованию с главным инженером СМУ.
В графе "Технические условия бурения скважины" дается краткое описание тех особенностей процесса бурения скважины, которые не нашли отражения в других графах геолого-технического наряда: осложнения в процессе бурения и откачки, сходимость геологического разреза с данными каротажа и т.п.
В составлении "Инструкции" принимали участие Л.Н. Московская, Э.В. Оливаревич, Ю.В. Меркулов.
Геолого-технический наряд
для скважин вращательно-роторного бурения
Геолого-технический наряд
для ударного бурения
???????????????????????????????????????????????????????????????????????????
?Трест Союзшахтоосушение ?
?_______________ СМУ Производственное задание ?
?_______________ участок На бурение _____ скважины N _____ порядковый ?
? проектный ?
? Местоположение скважины ____________________ ?
? Станок _______ Бригадир ____________________ ?
? ?
???????????????????????????????????????????????????????????????????????????
? Проектные данные ? Фактические данные ?
???????????????????????????????????????????????????????????????????????????
?Лито-?Мощ- ?Глу- ?Конст-?Тип и?При- ?Лито-?Глу- ?Мощ- ?Конст-?Тип и?При- ?
?логи-?ность?бина ?рукция?диа- ?меча-?логи-?бина ?ность?рукция?диа- ?меча-?
?чес- ?плас-?зале-?сква- ?метр ?ние ?чес- ?зале-?плас-?сква- ?метр ?ние ?
?кий ?та, м?гания?жины ?буро-? ?кий ?гания?та, м?жины ?буро-? ?
?раз- ? ?по- ? ?вого ? ?раз- ?по- ? ? ?вого ? ?
?рез ? ?дош- ? ?нако-? ?рез ?дош- ? ? ?нако-? ?
? ? ?вы, м? ?неч- ? ? ?вы, м? ? ?неч- ? ?
? ? ? ? ?ника ? ? ? ? ? ?ника ? ?
???????????????????????????????????????????????????????????????????????????
? 1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11 ? 12 ?
???????????????????????????????????????????????????????????????????????????
?20 мм?10 мм?10 мм?30 мм ?15 мм?40 мм?20 мм?10 мм?10 мм?30 мм ?15 мм?40 мм?
? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Начальник участка
Участковый гидрогеолог
