Название документа
"ЕНиР. Сборник Е28. Монтаж подъемно-транспортного оборудования. Выпуск 2. Оборудование прерывного действия"
(утв. Постановлением Госстроя СССР, Госкомтруда СССР и Секретариата ВЦСПС от 05.12.1986 N 43/512/29-50)
"ЕНиР. Сборник Е28. Монтаж подъемно-транспортного оборудования. Выпуск 2. Оборудование прерывного действия"
(утв. Постановлением Госстроя СССР, Госкомтруда СССР и Секретариата ВЦСПС от 05.12.1986 N 43/512/29-50)
Утверждены
Госкомтруда СССР и Секретариата ВЦСПС
от 5 декабря 1986 г. N 43/512/29-50
ЕНиР. ЕДИНЫЕ НОРМЫ И РАСЦЕНКИ НА СТРОИТЕЛЬНЫЕ,
МОНТАЖНЫЕ И РЕМОНТНО-СТРОИТЕЛЬНЫЕ РАБОТЫ
СБОРНИК Е28
МОНТАЖ ПОДЪЕМНО-ТРАНСПОРТНОГО ОБОРУДОВАНИЯ
ВЫПУСК 2
ОБОРУДОВАНИЕ ПРЕРЫВНОГО ДЕЙСТВИЯ
Предназначены для применения в строительно-монтажных, ремонтно-строительных и приравненных к ним организациях, а также в подразделениях (бригадах, участках) производственных объединений, предприятий, организаций и учреждений, осуществляющих строительство и капитальный ремонт хозяйственным способом, переведенных на новые условия оплаты труда работников в соответствии с
Постановлением ЦК КПСС, Совета Министров СССР и ВЦСПС "О совершенствовании организации заработной платы и введении новых тарифных ставок и окладов работников производственных отраслей народного хозяйства".
Разработаны Центром по научной организации труда и управления в энергетическом строительстве Минэнерго СССР "Энергостройтруд" и Нормативно-исследовательской станцией N 3 при тресте "Гидромонтаж", с использованием нормативных материалов других министерств и ведомств под методическим руководством и при участии Центрального бюро нормативов по труду в строительстве (ЦБНТС) при ВНИПИ труда в строительстве Госстроя СССР.
Технология производства работ, предусмотренная в сборнике, согласована со Специальным конструкторским бюро (СКБ "Мосгидросталь") Минэнерго СССР.
1. Настоящий выпуск содержит нормы и расценки на монтаж и демонтаж кранов мостовых, козловых, портальных, консольных, башенных, башенно-стреловых и перегружателей.
2. Нормами и расценками настоящего сборника предусмотрено производство работ с соблюдением требований инструкции
"Монтаж подъемно-транспортного оборудования", а также требований Госгортехнадзора.
3. Качество работ, выполняемых рабочими, должно удовлетворять требованиям действующих технических условий на производство и приемку работ.
Рабочие должны знать и выполнять все требования, предусмотренные указанными документами, обеспечивающими требуемое качество работ.
Работы должны производиться в соответствии с требованиями
СНиП III-4-80 "Техника безопасности в строительстве".
4. Тарификация работ произведена в соответствии с ЕТКС, вып. 3, разд. "Строительные, монтажные и ремонтно-строительные работы", утвержденного 17 июля 1985 г., и вып. 2, разд. "Сварочные работы", утвержденного 16 января 1985 г.
5. Нормами настоящего выпуска учтены и отдельной оплате не подлежат следующие работы:
ознакомление с чертежами;
переходы исполнителей, связанные с подготовкой и завершением работ, организацией работы и рабочего места, а также перемещение оборудования и материалов в пределах рабочей зоны на расстояние до 100 м;
комплектование узлов и деталей оборудования;
распаковка и расконсервация (консервация и упаковка) узлов и деталей оборудования (без вскрытия и разборки узлов механизмов), смазка тросов;
установка и снятие такелажных средств (талей, домкратов), выкладка и разборка шпальных клеток;
установка и снятие стыковочных приспособлений и деталей;
строповка, перестроповка и расстроповка узлов и деталей оборудования при их монтаже и демонтаже;
проверка геометрических размеров монтируемого оборудования;
перестановка подмостей и лестниц высотой до 5 м;
очистка от ржавчины, мелкая правка конструкций ранее демонтированных кранов в пределах допусков;
обслуживание лебедок;
участие в перегонах (перемещениях) монтажных кранов в пределах рабочей зоны.
6. Нормами и расценками выпуска не предусмотрены, кроме случаев, оговоренных в составах работ:
электромонтажные работы;
установка, снятие и передвижка подъемных мачт канатных подъемников, монтажных шевров и их оснастка;
изготовление подмостей и специальной оснастки;
работа машинистов кранов, участвующих в монтаже или демонтаже;
сдача оборудования представителям Госгортехнадзора;
исправление дефектов в оборудовании, допущенных заводом-изготовителем, а также возникших при неправильной транспортировке, перегрузке и хранении.
7. Нормы настоящего выпуска рассчитаны на выполнение работ по монтажу и демонтажу тяжеловесных узлов и деталей оборудования с применением передвижных кранов соответствующей грузоподъемности, кроме случаев, оговоренных в параграфах.
При производстве работ с применением электрических лебедок Н. вр. и Расц. умножать на 1,25 (ВЧ-1).
8. Нормами выпуска предусмотрен монтаж стальных конструкций кранов, прошедших контрольную сборку, поставляемых заводами-изготовителями отдельными отправочными марками, масса и габариты которых определяются из условий их транспортировки железнодорожным транспортом.
9. Нормами предусмотрено крепление узлов металлоконструкций на чистых болтах. При креплении узлов металлоконструкций на высокопрочных болтах дополнительно оплачиваются все работы, связанные с их установкой.
10. Нормы настоящего выпуска рассчитаны на выполнение работ по монтажу кранов на высоте до 10 м от уровня опорной площадки, на которой ведутся работы, или от земли.
Н. вр. и Расц. умножать на коэффициент при выполнении работ на высоте, м: св. 10 до 25 - на 1,1 (ВЧ-2); св. 25 до 40 - на 1,15 (ВЧ-3); св. 40 до 70 - на 1,3 (ВЧ-4); св. 70 - на 1,5 (ВЧ-5).
11. В ряде параграфов настоящего выпуска нормы времени и расценки построены на спаренный измеритель (спаренные нормы). Нормы эти связаны функциональной зависимостью и не могут применяться в отрыве друг от друга.
Ниже приводится пример применения спаренных норм.
Определить нормы на монтаже моста мостового крана массой 75 т, поступившего с завода-изготовителя на монтажную площадку из двух полумостов.
Н. вр., учитывающая количество собранных мостов по § Е28-2-1, п. 5 136 x 1 = 136 чел.-ч;
Н. вр., учитывающая массу моста крана, по § Е28-2-1, п. 6 1,7 x 75 = 127,5 чел.-ч.
Общая Н. вр. на монтаж моста крана будет равна: 136 + 127,5 = = 263,5 чел.-ч.
12. Нормами выпуска предусмотрено выполнение работ рабочими следующих профессий:
монтажники подъемно-транспортного оборудования прерывного действия;
электросварщики ручной сварки, которые для краткости соответственно именуются "монтажники" и "электросварщики".
ГЛАВА 1. МОНТАЖ КРАНОВ МОСТОВЫХ ЭЛЕКТРИЧЕСКИХ
§ Е28-2-1. Монтаж кранов мостовых электрических
общего назначения, специальных, металлургических

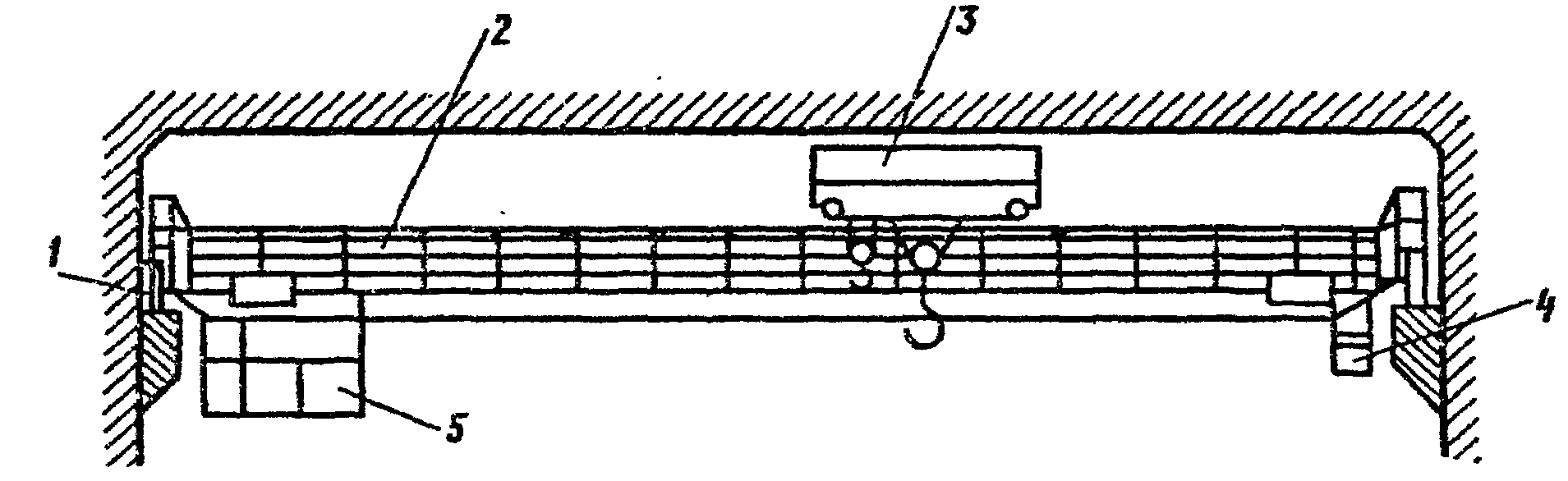

Рис. 1. Кран мостовой электрический
1 - механизм передвижения крана; 2 - мост крана;
3 - грузовая тележка; 4 - люлька осмотра троллей;
5 - кабина управления
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование ? Состав ?Измери- ?Н. вр.? Расц.? N
и состав работ ? звена ?тели ? ? ?
?монтажников? ? ? ?
??????????????????????????????????????????????????????????????????
Установка балансирных ? ? ? ? ?
тележек на подкрановый путь? ? ? ? ?
? ? ? ? ?
1. Установка тележек на ?5 разр. - 1?1 ? 2,4 ? 1-86 ? 1
подкрановый путь с временным?4 " - 1?тележка ? ? ?
раскреплением. 2. Выверка ?3 " - 2?1 т ? 0,9 ?0-69,8? 2
тележек и окончательное ? ? ? ? ?
крепление. ? ? ? ? ?
???????????????????????????????????????????????????????????????????
Монтаж моста крана ? ? ? ? ?
? ? ? ? ?
1. Подъем и установка ?6 разр. - 1? ? ? ?
полумостов на подкрановый ?5 " - 1? ? ? ?
путь. 2. Установка и крепле-?4 " - 3? ? ? ?
ние концевых балок с полу- ?3 " - 2? ? ? ?
мостами. 3. Проверка геомет-? ? ? ? ?
рической схемы моста и окон-? ? ? ? ?
чательное крепление стыковых? ? ? ? ?
соединений. 4. Установка, ? ? ? ? ?
выверка и крепление рельс ? ? ? ? ?
грузовой тележки. 5. Уста- ? ? ? ? ?
новка тупиковых упоров. ? ? ? ? ?
6. Установка люльки для ос- ? ? ? ? ?
мотра троллей. 7. Установка ? ? ? ? ?
монорельса ? ? ? ? ?
При массе крана, т: ? ? ? ? ?
до 50 ? ?1 мост ? 48 ? 39-36? 3
? ?1 т ? 2,4 ? 1-97? 4
?????????????????????? ???????????????????????????
" 100 ? ?1 мост ? 136 ?111-52? 5
? ?1 т ? 1,7 ? 1-39? 6
?????????????????????? ???????????????????????????
св. 100 ? ?1 мост ? 352 ?288-64? 7
? ?1 т ? 0,9 ?0-73,8? 8
???????????????????????????????????????????????????????????????????
Монтаж механизма ? ? ? ? ?
передвижения крана ? ? ? ? ?
? ? ? ? ?
1. Подъем и установка ре- ?5 разр. - 1?1 меха- ? 44 ? 35-20? 9
дукторов с центрированием. ?4 " - 1?низм пе-? ? ?
2. Установка промежуточных ?3 " - 1?редвиже-? ? ?
валов. 3. Установка тормоз- ? ?ния ? ? ?
ных шкивов на валы электро- ? ?1 т ? 8,2 ? 6-56?10
двигателей. 4. Установка, ? ? ? ? ?
выверка и крепление электро-? ? ? ? ?
двигателей. 5. Установка ? ? ? ? ?
тормозов с выверкой и креп- ? ? ? ? ?
лением. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Сборка рамы грузовой тележки? ? ? ? ?
? ? ? ? ?
Сборка рамы из отдельных ?5 разр. - 1?1 рама ? 6,1 ? 4-75?11
марок с креплением. ?4 " - 2?1 т ? 1,6 ? 1-24?12
?3 " - 2? ? ? ?
???????????????????????????????????????????????????????????????????
Монтаж грузовой тележки ? ? ? ? ?
? ? ? ? ?
1. Установка и крепление ?5 разр. - 1? ? ? ?
колес. 2. Установка редукто-?4 " - 2? ? ? ?
ров на тележку с креплением.?3 " - 2? ? ? ?
3. Установка барабанов с ? ? ? ? ?
креплением. 4. Установка, ? ? ? ? ?
выверка и крепление электро-? ? ? ? ?
двигателей. 5. Установка ? ? ? ? ?
тормозов. 6. Подъем и уста- ? ? ? ? ?
новка грузовой тележки на ? ? ? ? ?
мост крана. 7. Установка ту-? ? ? ? ?
пиковых упоров. При грузо- ? ? ? ? ?
подъемности тележки, т: ? ? ? ? ?
до 150 ? ?1 ? 47 ? 36-57?13
? ?тележка ? ? ?
? ?1 т ? 3,2 ? 2-49?14
?????????????????????? ???????????????????????????
св. 150 ? ?1 ? 57 ? 44-35?15
? ?тележка ? ? ?
? ?1 т ? 2,6 ? 2-02?16
????????????????????????????????????????????????????????????
Установка кабины управления? ? ? ? ?
? ? ? ? ?
Установка кабины управле- ?5 разр. - 1?1 кабина? 18 ? 14-36?17
ния с креплением. ?4 " - 2? ? ? ?
?3 " - 1? ? ? ?
???????????????????????????????????????????????????????????????????
Запасовка грузовых ? ? ? ? ?
полиспастов ? ? ? ? ?
? ? ? ? ?
1. Подготовка подвески или?6 разр. - 1? ? ? ?
траверсы к запасовке. 2. Ус-?5 " - 1? ? ? ?
тановка бухт с канатом на ?4 " - 2? ? ? ?
козлы. 3. Размотка каната. ?3 " - 1? ? ? ?
4. Внешний осмотр, отрезка и? ? ? ? ?
подъем каната. 5. Запасовка ? ? ? ? ?
полиспаста с проводкой кана-? ? ? ? ?
та через отводные блоки: ? ? ? ? ?
основного подъема ? ?1 канат ? 42 ? 35-70?18
? ?100 м ? 8 ? 6-80?19
? ???????????????????????????
вспомогательного подъема ? ?1 канат ? 35 ? 29-75?20
? ?100 м ? 6 ? 5-10?21
§ Е28-2-2. Монтаж кранов мостовых гидротехнических
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование ? Состав ?Измери- ?Н. вр.? Расц.? N
и состав работ ? звена ?тели ? ? ?
?монтажников? ? ? ?
??????????????????????????????????????????????????????????????????
Установка балансирных ? ? ? ? ?
тележек на подкрановый путь? ? ? ? ?
? ? ? ? ?
1. Сборка концевых балок с?5 разр. - 1?1 ? 5,1 ? 4-27 ? 1
ведомыми балансирами. 2. Ус-?4 " - 3?тележка ? ? ?
тановка балансирных тележек ? ?1 т ? 1,4 ? 1-17 ? 2
на подкрановый путь. 3. Вы- ? ? ? ? ?
верка тележек и окончатель- ? ? ? ? ?
ное крепление. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж моста крана ? ? ? ? ?
? ? ? ? ?
1. Установка полумостов на?6 разр. - 1?1 мост ?364 ?298-48? 3
подкрановый путь. 2. Уста- ?5 " - 2?1 т ? 4,6 ? 3-77? 4
новка и крепление концевых ?4 " - 2? ? ? ?
балок с мостом. 3. Установка?3 " - 3? ? ? ?
подтележечного рельса. 4.Вы-? ? ? ? ?
верка моста по высотным от- ? ? ? ? ?
меткам. 5. Проверка геомет- ? ? ? ? ?
рической схемы моста. ? ? ? ? ?
6. Окончательное крепление. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж механизма ? ? ? ? ?
передвижения ? ? ? ? ?
? ? ? ? ?
1. Снятие крышек люков ?5 разр. - 2?1 меха- ? 86 ? 68-68? 5
моста с последующей их уста-?4 " - 3?низм пе-? ? ?
новкой на место. 2. Спуска- ?3 " - 2?редвиже-? ? ?
ние в люки узлов механизмов ? ?ния ? ? ?
передвижения крана. 3. Уста-? ?1 т ? 15 ? 11-98? 6
новка редукторов, промежу- ? ? ? ? ?
точных валов, электродвига- ? ? ? ? ?
телей и тормозов с крепле- ? ? ? ? ?
нием. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Сборка рамы грузовой ? ? ? ? ?
тележки ? ? ? ? ?
? ? ? ? ?
Сборка рамы грузовой те- ?5 разр. - 1?1 рама ? 25,5 ? 19-89? 7
лежки из отдельных марок ?4 " - 3?1 т ? 8,2 ? 6-40? 8
?3 " - 2? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж грузовой тележки ? ? ? ? ?
? ? ? ? ?
1. Установка рамы тележки.? То же ?1 грузо-? 76 ? 59-28? 9
2. Установка механизмов ос- ? ?вая те- ? ? ?
новного и вспомогательного ? ?лежка ? ? ?
подъемов с креплением. ? ?1 т ? 4,3 ? 3-35?10
3. Установка узлов механизма? ? ? ? ?
передвижения грузовой тележ-? ? ? ? ?
ки. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка кабины управления? ? ? ? ?
? ? ? ? ?
Установка кабины управле- ?5 разр. - 1?1 кабина? 18 ? 14-36?11
ния с креплением ?4 " - 2? ? ? ?
?3 " - 1? ? ? ?
??????????????????????????????????????????????????????????????????
Запасовка грузовых ? ? ? ? ?
полиспастов ? ? ? ? ?
? ? ? ? ?
1. Подготовка подвесок к ?6 разр. - 1?1 канат ? 45,5 ? 38-68?12
запасовке. 2. Укладка подве-?5 " - 1?100 м ? 15 ? 12-75?13
сок на шпальные клетки. ?4 " - 2? ? ? ?
3. Установка бухт с канатом ?3 " - 1? ? ? ?
на козлы. 4. Размотка кана- ? ? ? ? ?
та. 5. Протаскивание каната ? ? ? ? ?
через систему блоков с креп-? ? ? ? ?
лением и намоткой каната на ? ? ? ? ?
барабаны. ? ? ? ? ?
§ Е28-2-3. Монтаж тельферного крана
Состав звена
Монтажники 4 разр. - 2
" 3 " - 2
??????????????????????????????????????????????????????????????????
Наименование и состав работ ? Измерители ?Н. вр.? Расц. ? N
??????????????????????????????????????????????????????????????????
Монтаж конструкций крана ? ? ? ?
? ? ? ?
1. Установка моста крана на? 1 кран ? 34 ? 25-33 ? 1
подкрановые балки. 2. Уста- ? 1 т массы ? 2,6 ? 1-94 ? 2
новка грузовой тележки на ? ? ? ?
мост крана. ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка тельфера ? ? ? ?
? ? ? ?
1. Установка тельфера с за-? 1 тельфер ? 15,5 ? 11-55 ? 3
водкой колесами на балки. ? 1 т массы ? 3,4 ? 2-53 ? 4
2. Запасовка блоков стальным ? ? ? ?
канатом с креплением концов ? ? ? ?
его и намоткой на барабан ле-? ? ? ?
бедки. ? ? ? ?
§ Е28-2-4. Установка токоприемников, троллеедержателей
и оградительных сеток
Состав звена
Монтажники 4 разр. - 2
" 3 " - 1
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование и состав работ ? Измерители ?Н. вр.? Расц. ? N
??????????????????????????????????????????????????????????????????
Установка токоприемников и ? ? ? ?
троллеедержателей ? ? ? ?
? ? ? ?
Подъем и установка токо- ? 1 шт. ? 1,1 ? 0-83,6 ? 1
приемников и троллеедержате- ? 1 т ? 8,9 ? 6-76 ? 2
лей с выверкой и креплением. ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка оградительных ? ? ? ?
сеток ? ? ? ?
? ? ? ?
Подъем и установка сеток с ? 1 м2 ? 0,88 ? 0-66,9 ? 3
выверкой и креплением. ? ? ?
§ Е28-2-5. Монтаж кранов мостовых электрических
кругового действия
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование ? Состав ?Измери- ?Н. вр.? Расц. ? N
и состав работ ? звена ?тели ? ? ?
?монтажников? ? ? ?
??????????????????????????????????????????????????????????????????
Установка балансирных ? ? ? ? ?
тележек на подкрановый путь? ? ? ? ?
? ? ? ? ?
1. Сборка главных балан- ?6 разр. - 1?1 ? 10,5? 8-82? 1
сиров с балансирными тележ-?5 " - 1?тележка ? ? ?
ками. 2. Установка концевых?4 " - 3?1 т ? 3,9? 3-28? 2
балок на опоры с главными ?3 " - 1? ? ? ?
балансирами. 3. Разметка ? ? ? ? ?
мест установки тележек. ? ? ? ? ?
4. Подъем и установка ба- ? ? ? ? ?
лансирных тележек в сборе с? ? ? ? ?
концевыми балками на под- ? ? ? ? ?
крановый путь. 5. Выверка ? ? ? ? ?
тележек по осям и отвесам. ? ? ? ? ?
6. Раскрепление тележек ? ? ? ? ?
талрепами. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Сборка полумостов ? ? ? ? ?
? ? ? ? ?
Сборка полумостов из от- ?6 разр. - 1?1 полу- ? 44 ? 36-08? 3
дельных марок с креплением.?5 " - 1?мост ? ? ?
?4 " - 3?1 т ? 4,4? 3-61? 4
?3 " - 2? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж моста ? ? ? ? ?
? ? ? ? ?
1. Подъем и установка по-?6 разр. - 1?1 мост ?1373 ?1125-86? 5
лумостов. 2. Стыковка полу-?5 " - 1?1 т ? 3,5? 2-87? 6
мостов с концевыми балками.?4 " - 3? ? ? ?
3. Сверление отверстий во ?3 " - 2? ? ? ?
фланцевых соединениях. ? ? ? ? ?
4. Зачистка сварных швов. ? ? ? ? ?
5. Определение горизонталь-? ? ? ? ?
ного прогиба полумостов. ? ? ? ? ?
6. Разметка мест прокладки ? ? ? ? ?
рельсов. 7. Установка рель-? ? ? ? ?
сов под грузовую тележку с ? ? ? ? ?
креплением. 8. Участие в ? ? ? ? ?
заполнении формуляра. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка механизма ? ? ? ? ?
передвижения крана ? ? ? ? ?
? ? ? ? ?
1. Подъем и установка ва-?6 разр. - 1?1 ? 25 ? 20-20? 7
лов и редукторов с центров-?4 " - 2?механизм? ? ?
кой, выверкой и креплением.?3 " - 2?1 т ? 4,7? 3-80? 8
2. Участие в заполнении ? ? ? ? ?
формуляра. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Сборка рамы грузовой ? ? ? ? ?
тележки ? ? ? ? ?
? ? ? ? ?
Сборка рамы из отдельных ?5 разр. - 2?1 марка ? 50 ? 39-93? 9
марок с креплением. ?4 " - 3?1 т ? 11 ? 8-78?10
?3 " - 2? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж грузовой тележки ? ? ? ? ?
? ? ? ? ?
1. Установка рамы тележ- ?5 разр. - 2?1 ? 110 ? 87-85?11
ки. 2. Установка балансиров?4 " - 3?тележка ? ? ?
тележки. 3. Установка меха-?3 " - 2?1 т ? 2,7? 2-16?12
низма подъема. 4. Установка? ? ? ? ?
ограничителя подъема. ? ? ? ? ?
5. Установка электротельфе-? ? ? ? ?
ра. 6. Установка кабельных ? ? ? ? ?
барабанов. 7. Установка ог-? ? ? ? ?
раждений. 8. Установка гру-? ? ? ? ?
зовой тележки. 9. Установка? ? ? ? ?
упоров. 10. Центрирование ? ? ? ? ?
электродвигателей. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка кабины ? ? ? ? ?
управления ? ? ? ? ?
? ? ? ? ?
Установка кабины ?5 разр. - 1?1 кабина? 18 ? 14-36?13
управления с выверкой и ?4 " - 2? ? ? ?
креплением. ?3 " - 1? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж электротельфера ? ? ? ? ?
на мосту ? ? ? ? ?
? ? ? ? ?
1. Установка кронштейнов ?4 разр. - 3?1 ? 50 ? 37-70?14
для монорельса. 2. Укладка ?3 " - 2?тельфер ? ? ?
монорельса с разметкой мес-? ?1 т ? 11 ? 8-29?15
та укладки. 3. Установка ? ? ? ? ?
кабельных тележек. 4. Уста-? ? ? ? ?
новка тельфера. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж портала ? ? ? ? ?
? ? ? ? ?
1. Подъем и установка ма-?6 разр. - 1?1 ? 252 ? 206-64?16
рок портала. 2. Установка ?5 " - 1?портал ? ? ?
площадок, лестниц и ограж- ?4 " - 3?1 т ? 7,5? 6-15?17
дений. 3. Монтаж электро- ?3 " - 2? ? ? ?
тельфера. 4. Установка ка- ? ? ? ? ?
бельных тележек. 5. Уста- ? ? ? ? ?
новка ограничителей. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Запасовка грузовых ? ? ? ? ?
полиспастов ? ? ? ? ?
? ? ? ? ?
1. Установка лебедок для ?6 разр. - 1? ? ? ?
запасовки. 2. Подъем кату- ?5 " - 1? ? ? ?
шек с канатом и опускание ?4 " - 3? ? ? ?
каната с блоком на проект- ? ? ? ? ?
ную отметку. 3. Запасовка ? ? ? ? ?
полиспастов с намоткой ка- ? ? ? ? ?
ната на барабан: ? ? ? ? ?
основного подъема ? ?1 канат ? 71 ? 61-63?18
? ?100 м ? 13,5? 11-72?19
? ???????????????????????????
вспомогательного подъема ? ?1 канат ? 59 ? 51-21?20
? ?100 м ? 10 ? 8-68?21
ГЛАВА 2. МОНТАЖ И ДЕМОНТАЖ КРАНОВ КОЗЛОВЫХ,
ПОЛУКОЗЛОВЫХ И ГИДРОТЕХНИЧЕСКИХ
§ Е28-2-6. Монтаж кранов козловых и полукозловых
общего назначения

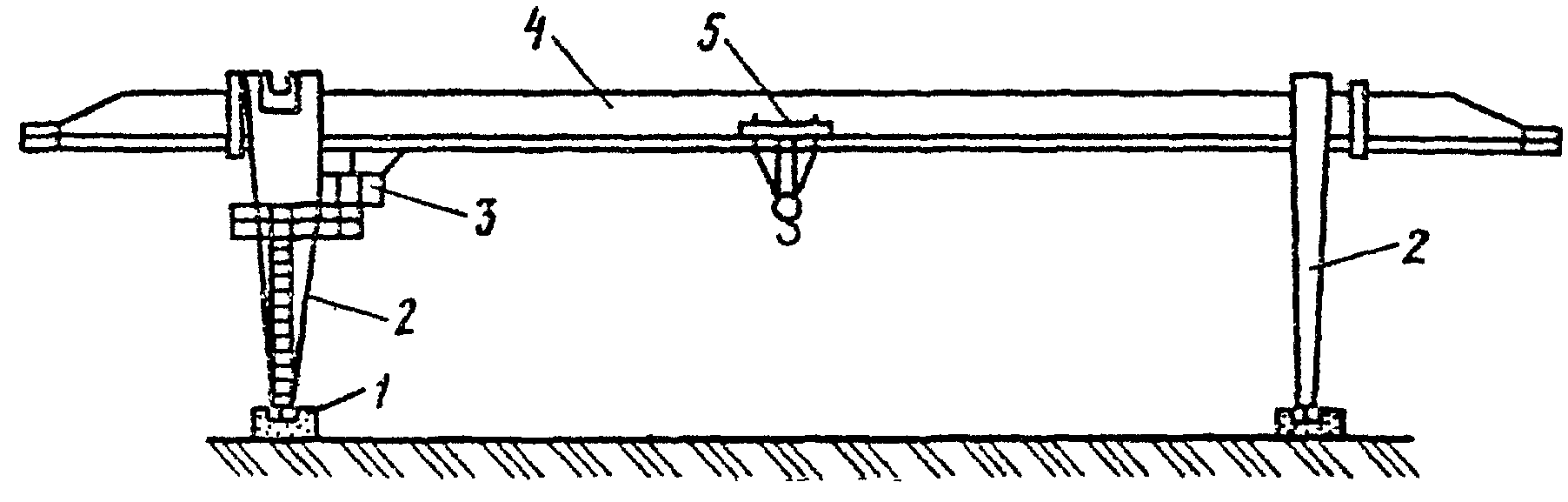

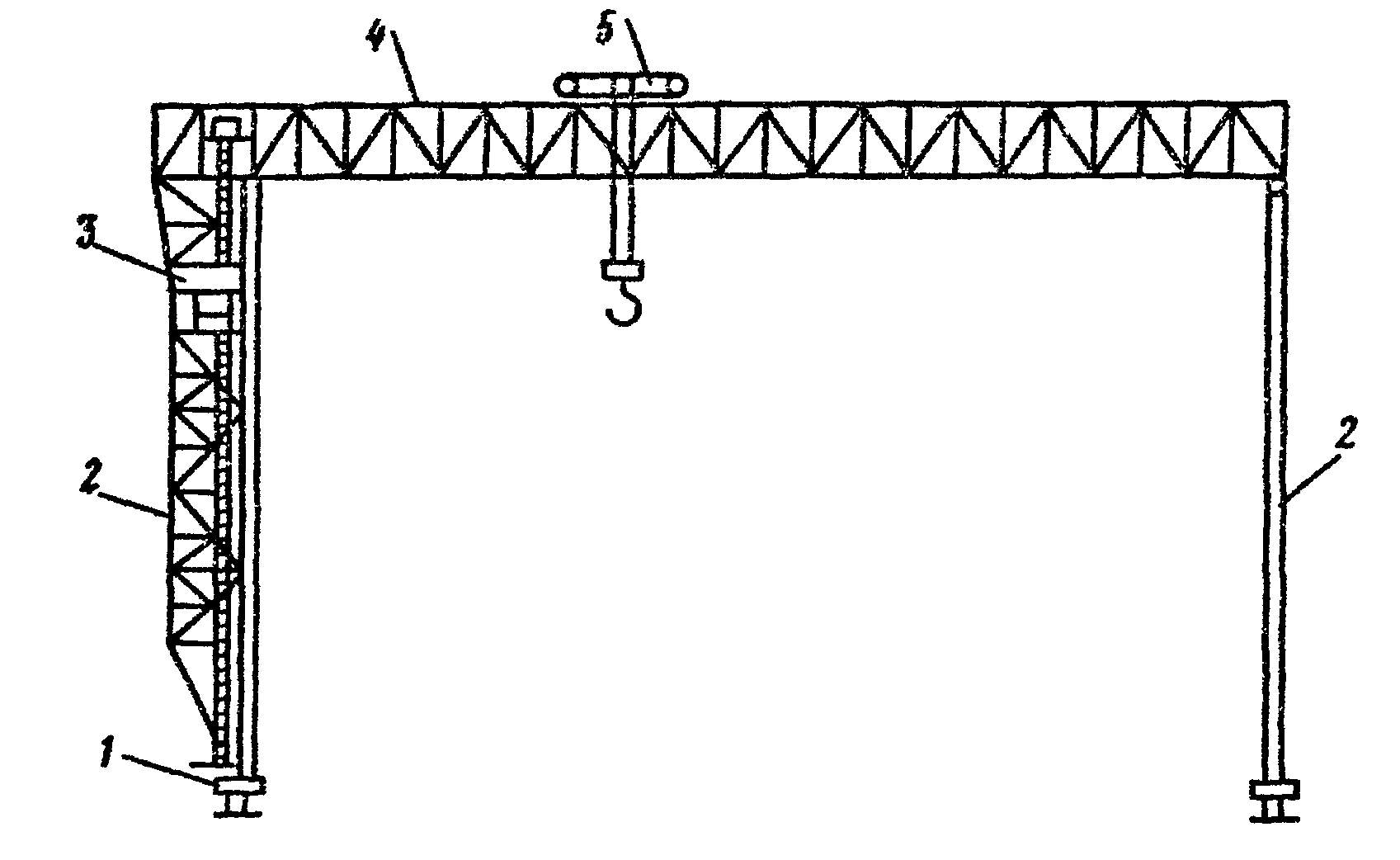

Рис. 2. Кран козловой общего назначения
1 - механизм передвижения крана; 2 - жесткая и гибкая
опоры крана; 3 - кабина управления; 4 - мост крана;
5 - грузовая тележка
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование ? Состав ?Измери- ?Н. вр.? Расц. ? N
и состав работ ? звена ?тели ? ? ?
?монтажников? ? ? ?
??????????????????????????????????????????????????????????????????
Установка ходовых тележек ? ? ? ? ?
на подкрановый путь ? ? ? ? ?
? ? ? ? ?
1. Разметка мест установ-?5 разр. - 1?1 тележ-? 7,2 ? 5-74 ? 1
ки. 2. Установка ходовых ?4 " - 2?ка ? ? ?
тележек на подкрановый путь?3 " - 1?1 т ? 0,8 ? 0-63,8? 2
с временным закреплением. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Сборка конструкций моста ? ? ? ? ?
? ? ? ? ?
1. Сборка конструкций из ?6 разр. - 1?1 секция? 37 ?30-34 ? 3
отдельных элементов с уста-?5 " - 1?1 т ? 2,9 ? 2-38 ? 4
новкой стыковых планок. ?4 " - 3? ? ? ?
2. Выверка и крепление сты-?3 " - 2? ? ? ?
ков. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Сборка жесткой и гибкой ? ? ? ? ?
опор ? ? ? ? ?
? ? ? ? ?
Сборка опор из отдельных ?6 разр. - 1?1 опора ? 40 ?34-00 ? 5
элементов с выверкой и ?5 " - 1?1 т ? 3,5 ? 2-98 ? 6
креплением. ?4 " - 2? ? ? ?
?3 " - 1? ? ? ?
??????????????????????????????????????????????????????????????????
Установка жесткой и гибкой ? ? ? ? ?
опор ? ? ? ? ?
? ? ? ? ?
Установка опор на ходовые? То же ?1 опора ? 30 ?25-50 ? 7
тележки с креплением к мон-? ?1 т ? 0,8 ? 0-68 ? 8
тажным опорам. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка монтажных опор ? ? ? ? ?
? ? ? ? ?
1. Разметка мест установ-?6 разр. - 1?1 т ? 4,5 ? 2-89 ? 9
ки монтажных опор. 2. Ук- ?5 " - 1? ? ? ?
ладка железобетонных плит ?4 " - 2? ? ? ?
под опоры. 3. Установка ?3 " - 2? ? ? ?
опор с креплением. 4. Ук- ? ? ? ? ?
ладка груза на монтажные ? ? ? ? ?
опоры. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Снятие монтажных опор ? ? ? ? ?
? ? ? ? ?
1. Снятие груза с монтаж-? То же ?1 т ? 2,5 ? 1-61 ?10
ных опор. 2. Снятие монтаж-? ? ? ? ?
ных опор. 3. Снятие железо-? ? ? ? ?
бетонных плит. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Подъем моста ? ? ? ? ?
? ? ? ? ?
1. Подъем моста. 2. Под- ?6 разр. - 1?1 мост ? 73 ?60-35 ?11
катка опор под мост. 3. По-?5 " - 2?1 т ? 1,2 ? 0-99,2?12
садка моста на опоры и ?4 " - 4? ? ? ?
крепление опор с мостом. ?3 " - 2? ? ? ?
4. Установка стяжек. 5. Вы-? ? ? ? ?
верка и закрепление кон- ? ? ? ? ?
струкций крана. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка грузовой тележки? ? ? ? ?
? ? ? ? ?
Подъем и установка тележ-?5 разр. - 1?1 тележ-? 1,7 ? 1-36 ?13
ки с закреплением. ?4 " - 1?ка ? ? ?
?3 " - 1?1 т ? 1,3 ? 1-04 ?14
??????????????????????????????????????????????????????????????????
Установка кабины управления? ? ? ? ?
? ? ? ? ?
1. Установка опорных ба- ?5 разр. - 1?1 кабина? 6,5 ? 5-18 ?15
лок на жесткую опору. ?4 " - 2? ? ? ?
2. Установка кабины с креп-?3 " - 1? ? ? ?
лением. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка электрических ? ? ? ? ?
лебедок ? ? ? ? ?
? ? ? ? ?
1. Подготовка мест уста- ?6 разр. - 1?1 лебед-? 4,4 ? 3-67 ?16
новки лебедок. 2. Разметка ?4 " - 2?ка ? ? ?
мест установки. 3. Установ-?3 " - 1?1 т ? 0,7 ? 0-58,5?17
ка и крепление лебедок. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Запасовка полиспастов ? ? ? ? ?
? ? ? ? ?
1. Подготовка подвески ?6 разр. - 1? ? ? ?
или траверсы к запасовке. ?5 " - 1? ? ? ?
2. Размотка каната. ?4 " - 2? ? ? ?
3. Внешний осмотр, отрезка ?3 " - 1? ? ? ?
и подъем каната. 4. Запа- ? ? ? ? ?
совка грузового полиспаста ? ? ? ? ?
с креплением концов каната.? ? ? ? ?
Полиспаст основного подъ-? ?1 канат ? 13,5 ?11-48 ?18
ема ? ?100 м ? 4 ? 3-40 ?19
???????????????????????????????????????
Полиспаст передвижения ?5 разр. - 1?1 канат ? 12 ? 9-34 ?20
грузовой тележки ?4 " - 2?100 м ? 5 ? 3-89 ?21
?3 " - 2? ? ? ?
??????????????????????????????????????????????????????????????????
Установка кабельного ? ? ? ? ?
барабана ? ? ? ? ?
? ? ? ? ?
1. Установка подставки с ?5 разр. - 1?1 бара- ? 4,9 ? 3-92 ?22
креплением. 2. Подъем и ус-?4 " - 1?бан ? ? ?
тановка барабана. 3. Креп- ?3 " - 1?1 т ? 0,6 ? 0-48 ?23
ление барабана. ? ? ? ? ?
§ Е28-2-7. Монтаж кранов козловых самомонтирующихся

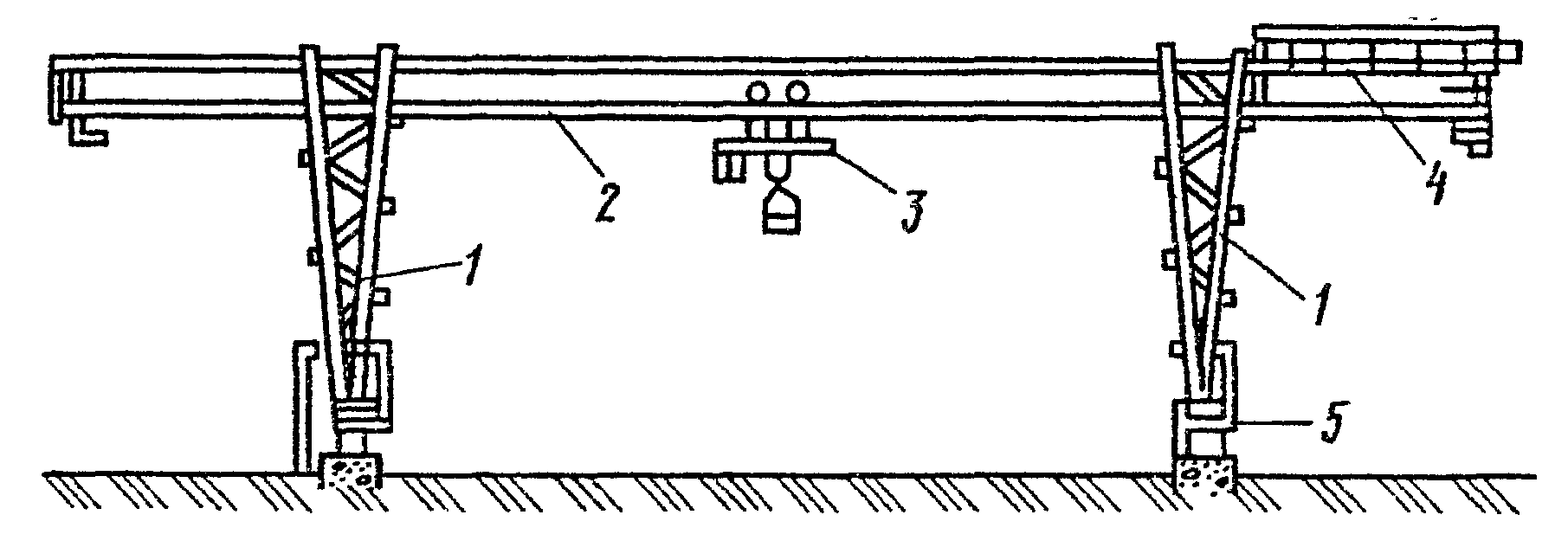

Рис. 3. Кран козловой самомонтирующийся
1 - механизмы передвижения; 2 - жесткая и гибкая опоры
крана; 3 - кабина управления; 4 - мост крана;
5 - грузовая тележка
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование ? Состав ?Измери- ?Н. вр.? Расц. ? N
и состав работ ? звена ?тели ? ? ?
?монтажников? ? ? ?
??????????????????????????????????????????????????????????????????
Сборка моста ? ? ? ? ?
? ? ? ? ?
1. Укрупнительная сборка ?6 разр. - 1?1 секция? 40 ?32-80 ? 1
моста из отдельных элемен- ?5 " - 1?1 т ? 2,8 ? 2-30 ? 2
тов с установкой стыковых ?4 " - 3? ? ? ?
планок. 2. Выверка и креп- ?3 " - 2? ? ? ?
ление моста. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Сборка монорельса ? ? ? ? ?
? ? ? ? ?
1. Укрупнительная сборка ?6 разр. - 1?1 т ? 4,9 ? 4-09 ? 3
монорельса с мостом крана. ?4 " - 2? ? ? ?
2. Выверка и крепление мо- ?3 " - 1? ? ? ?
норельса. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка рельсов ? ? ? ? ?
грузовых тележек ? ? ? ? ?
? ? ? ? ?
1. Разметка места уста- ?5 разр. - 1?1 т ? 5,2 ? 4-03 ? 4
новки рельсов. 2. Установка?4 " - 1? ? ? ?
на мост крана рельсов под ?3 " - 2? ? ? ?
грузовую тележку. 3. Вывер-? ? ? ? ?
ка и крепление рельсов. ? ? ? ? ?
4. Установка и крепление ? ? ? ? ?
тупиковых упоров. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка пилонов (опор) ? ? ? ? ?
? ? ? ? ?
1. Подготовка мест для ?6 разр. - 1?1 т ? 5,5 ? 4-44 ? 5
установки пилонов. 2. Сбор-?4 " - 2? ? ? ?
ка пилонов. 3. Установка и ?3 " - 2? ? ? ?
крепление пилонов. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Сборка и стыковка опор ? ? ? ? ?
с мостом ? ? ? ? ?
? ? ? ? ?
1. Выбивка осей из шар- ?6 разр. - 1?1 опора ? 40 ?33-00 ? 6
нирных соединений опор. ?5 " - 1?1 т ? 3,5 ? 2-89 ? 7
2. Сборка опор. 3. Зачистка?4 " - 2? ? ? ?
шарнирных соединений. ?3 " - 2? ? ? ?
4. Стыковка опор с мостом с? ? ? ? ?
установкой осей. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка ходовых тележек ? ? ? ? ?
? ? ? ? ?
1. Установка подставок. ?5 разр. - 1?1 ? 7,2 ? 5-76 ? 8
2. Подъем и установка ходо-?4 " - 1?тележка ? ? ?
вых тележек на подкрановый ?3 " - 1?1 т ? 0,8 ? 0-64 ? 9
путь. 3. Соединение ходовых? ? ? ? ?
тележек с опорными кон- ? ? ? ? ?
струкциями крана. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка и снятие ? ? ? ? ?
кронштейнов монтажных ? ? ? ? ?
полиспастов ? ? ? ? ?
? ? ? ? ?
1. Выбивка осей. 2. Уста-?5 разр. - 1?1 крон- ? 1 ? 0-80 ?10
новка кронштейнов. 3. Сня- ?4 " - 1?штейн ? ? ?
тие и укладка кронштейнов ?3 " - 1?1 т ? 8,3 ? 6-64 ?11
после окончания монтажа. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка лебедок для ? ? ? ? ?
подъема крана в ? ? ? ? ?
проектное положение ? ? ? ? ?
? ? ? ? ?
1. Подготовка такелажных ?6 разр. - 1?1 ? 3,5 ? 2-89 ?12
средств. 2. Установка и ?5 " - 1?лебедка ? ? ?
закрепление лебедок. ?4 " - 2?1 т ? 0,7 ? 0-57,8?13
?3 " - 2? ? ? ?
??????????????????????????????????????????????????????????????????
Запасовка полиспастов для ? ? ? ? ?
подъема крана ? ? ? ? ?
? ? ? ? ?
1. Закрепление блоков по-? То же ?1 канат ? 20 ?16-50 ?14
лиспастов. 2. Размотка и ? ?100 м ? 3,5 ? 2-89 ?15
внешний осмотр каната. ? ? ? ? ?
3. Запасовка каната с креп-? ? ? ? ?
лением концов на лебедках. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Самоподъем моста ? ? ? ? ?
? ? ? ? ?
1. Подъем моста в сборе с?6 разр. - 1?1 мост ? 65 ?53-30 ?16
опорами при помощи электри-?5 " - 2?1 м ? 2,4 ? 1-97 ?17
ческих лебедок. 2. Крепле- ?4 " - 2?подъема ? ? ?
ние опор с мостом и между ?3 " - 3? ? ? ?
собой. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка стяжек опор крана? ? ? ? ?
? ? ? ? ?
1. Сборка стяжек из от- ?6 разр. - 1?1 ? 5,5 ? 4-44 ?18
дельных элементов. 2. Уста-?4 " - 2?элемент ? ? ?
новка стяжек с закреплением?3 " - 2?1 т ? 4,5 ? 3-64 ?19
их к опорам. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Распасовка полиспаста ? ? ? ? ?
механизма подъема крана ? ? ? ? ?
? ? ? ? ?
1. Распасовка полиспаста.?5 разр. - 1?1 канат ? 10 ? 7-78 ?20
2. Намотка каната на бара- ?4 " - 2?100 м ? 1,5 ? 1-17 ?21
бан. 3. Снятие блоков поли-?3 " - 2? ? ? ?
спаста. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Демонтаж пилонов (опор) ? ? ? ? ?
? ? ? ? ?
Опускание пилонов и раз- ? То же ?1 т ? 2,8 ? 2-18 ?22
борка на отдельные части. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка грузовой тележки ? ? ? ? ?
? ? ? ? ?
Подъем и установка грузо-?5 разр. - 1?1 ? 6,5 ? 5-06 ?23
вой тележки на рельсы. ?4 " - 2?тележка ? ? ?
?3 " - 2?1 т ? 2,5 ? 1-95 ?24
??????????????????????????????????????????????????????????????????
Установка кабины управления? ? ? ? ?
? ? ? ? ?
1. Установка опорных ба- ?5 разр. - 1?1 кабина? 6,5 ? 5-20 ?25
лок под кабину с выверкой. ?4 " - 1? ? ? ?
2. Установка кабины с креп-?3 " - 1? ? ? ?
лением. 3. Регулировка ? ? ? ? ?
амортизаторов кабины. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка и снятие ? ? ? ? ?
уравнительно-монтажного ? ? ? ? ?
механизма ? ? ? ? ?
? ? ? ? ?
1. Установка уравни- ?5 разр. - 1?1 ? 14 ?11-17 ?26
тельно-монтажного механизма?4 " - 2?механизм? ? ?
на опоры крана. 2. Снятие ?3 " - 1?1 т ? 13 ?10-37 ?27
механизма после подъема ? ? ? ? ?
моста. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка электрических ? ? ? ? ?
лебедок ? ? ? ? ?
? ? ? ? ?
1. Подготовка и разметка ?6 разр. - 1?1 ? 4,4 ? 3-67 ?28
мест установки лебедок. ?4 " - 2?лебедка ? ? ?
2. Установка и крепление ?3 " - 1?1 т ? 0,7 ? 0-58,5?29
лебедок. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка кабельного ? ? ? ? ?
барабана ? ? ? ? ?
? ? ? ? ?
1. Установка подставки на?5 разр. - 1?1 ? 4,9 ? 3-92 ?30
опоре с креплением. ?4 " - 1?барабан ? ? ?
2. Подъем, установка и ?3 " - 1?1 т ? 0,6 ? 0-48 ?31
крепление барабана. 3. За- ? ? ? ? ?
пасовка троса перемещения ? ? ? ? ?
кабеля. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Запасовка грузовых ? ? ? ? ?
полиспастов ? ? ? ? ?
? ? ? ? ?
1. Подготовка подвески и ?6 разр. - 1?1 канат ? 15 ?12-75 ?32
траверсы к запасовке. ?5 " - 1?100 м ? 4 ? 3-40 ?33
2. Размотка каната. ?4 " - 2? ? ? ?
3. Внешний осмотр, обрезка ?3 " - 1? ? ? ?
и подъем каната. 4. Запа- ? ? ? ? ?
совка грузового полиспаста ? ? ? ? ?
с креплением концов каната.? ? ? ? ?
??????????????????????????????????????????????????????????????????
Запасовка каната ? ? ? ? ?
передвижения грузовой ? ? ? ? ?
тележки ? ? ? ? ?
? ? ? ? ?
1. Подготовка к запасовке?5 разр. - 1?1 канат ? 12 ? 9-34 ?34
роликов. 2. Размотка кана- ?4 " - 2?100 м ? 5 ? 3-89 ?35
та. 3. Запасовка каната. ?3 " - 2? ? ? ?
4. Крепление концов каната ? ? ? ? ?
к грузовой тележке и бара- ? ? ? ? ?
бану лебедки. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
§ Е28-2-8. Демонтаж кранов козловых общего назначения
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование ? Состав ?Измери- ?Н. вр.? Расц. ? N
и состав работ ? звена ?тели ? ? ?
?монтажников? ? ? ?
??????????????????????????????????????????????????????????????????
Распасовка полиспастов ? ? ? ? ?
? ? ? ? ?
1. Открепление канатов. ?5 разр. - 1? ? ? ?
2. Распасовка канатов и на-?4 " - 1? ? ? ?
мотка на барабан. ?3 " - 1? ? ? ?
Грузовой полиспаст ? ?1 канат ? 6,7 ? 5-36 ? 1
? ? 100 м ? 2 ? 1-60 ? 2
???????????????????????????????????????
Полиспаст передвижения ?4 разр. - 1?1 канат ? 6,1 ? 4-54 ? 3
грузовой тележки ?3 " - 1? 100 м ? 2,5 ? 1-86 ? 4
??????????????????????????????????????????????????????????????????
Снятие грузовой тележки ? ? ? ? ?
? ? ? ? ?
1. Снятие грузовой тележ-?4 разр. - 1? 1 ? 0,9 ? 0-67,1? 5
ки. 2. Маркировка. ?3 " - 1?тележка ? ? ?
? ? 1 т ? 0,5 ? 0-37,3? 6
??????????????????????????????????????????????????????????????????
Снятие электрических ? ? ? ? ?
лебедок ? ? ? ? ?
? ? ? ? ?
1. Открепление и снятие ?5 разр. - 1? 1 ? 2,2 ? 1-77 ? 7
лебедок. 2. Маркировка. ?3 " - 1?лебедка ? ? ?
? ? 1 т ? 0,4 ? 0-32,2? 8
??????????????????????????????????????????????????????????????????
Демонтаж моста ? ? ? ? ?
? ? ? ? ?
1. Открепление секций ?6 разр. - 1?1 секция? 29 ?24-11 ? 9
консолей от моста и снятие ?5 " - 2? 1 т ? 1,4 ? 1-16 ?10
их. 2. Раскрепление опор. ?4 " - 3? ? ? ?
3. Открепление моста от ?3 " - 2? ? ? ?
опор крана и снятие его. ? ? ? ? ?
4. Разборка моста на эле- ? ? ? ? ?
менты (марки). 5. Маркиров-? ? ? ? ?
ка. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Демонтаж опор ? ? ? ? ?
? ? ? ? ?
1. Временное раскрепление?6 разр. - 1? 1 опора? 35 ?28-88 ?11
тележек. 2. Открепление ?5 " - 1? 1 т ? 2,2 ? 1-82 ?12
опор от ходовых тележек. ?4 " - 2? ? ? ?
3. Опускание опор. 4. Раз- ?3 " - 2? ? ? ?
борка опор на элементы. ? ? ? ? ?
5. Снятие стяжек. 6. Отсо- ? ? ? ? ?
единение тележек от опор. ? ? ? ? ?
7. Маркировка. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Снятие кабины управления ? ? ? ? ?
? ? ? ? ?
1. Открепление кабины от ?4 разр. - 1?1 кабина? 3,3 ? 2-41 ?13
опоры. 2. Снятие кабины. ?3 " - 2? ? ? ?
3. Маркировка. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Снятие ходовых тележек ? ? ? ? ?
? ? ? ? ?
1. Снятие ходовых теле- ?5 разр. - 1? 1 ? 3,6 ? 2-88 ?14
жек. 2. Маркировка. ?4 " - 1?тележка ? ? ?
?3 " - 1? 1 т ? 0,4 ? 0-32 ?15
??????????????????????????????????????????????????????????????????
Снятие кабельного барабана? ? ? ? ?
? ? ? ? ?
1. Снятие и укладка кана-?4 разр. - 1? 1 ? 2,7 ? 1-97 ?16
та и электрического кабеля.?3 " - 2?барабан ? ? ?
2. Открепление и снятие ка-? ? ? ? ?
бельного барабана. 3. Мар- ? ? ? ? ?
кировка. ? ? ? ? ?
Примечание. Монтаж и демонтаж монтажных опор нормировать по нормам и расценкам § Е28-2-6,
пп. 9, 10.§ Е28-2-9. Демонтаж кранов козловых самомонтирующихся
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование ? Состав ?Измери- ?Н. вр.? Расц. ? N
и состав работ ? звена ?тели ? ? ?
?монтажников? ? ? ?
??????????????????????????????????????????????????????????????????
Снятие стяжек опор ? ? ? ? ?
? ? ? ? ?
1. Открепление и снятие ?5 разр. - 1?1 марка ? 2,8 ? 2-18 ? 1
стяжек опор. 2. Маркировка.?4 " - 2?1 т ? 2,3 ? 1-79 ? 2
?3 " - 2? ? ? ?
??????????????????????????????????????????????????????????????????
Установка и снятие ? ? ? ? ?
кронштейнов ? ? ? ? ?
? ? ? ? ?
1. Снятие осей с проушин ?5 разр. - 1?1 крон- ? 1 ? 0-77,5? 3
опор. 2. Установка крон- ?4 " - 1?штейн ? 8,3 ? 6-43 ? 4
штейнов на опоры. 3. Снятие?3 " - 2?1 т ? ? ?
и укладка кронштейнов после? ? ? ? ?
опускания моста. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Запасовка и распасовка ? ? ? ? ?
полиспастов опускания ? ? ? ? ?
крана ? ? ? ? ?
? ? ? ? ?
1. Разматывание каната. ?5 разр. - 1?1 канат ? 20 ?15-60 ? 5
2. Запасовка полиспастов. ?4 " - 3?100 м ? 3,5 ? 2-73 ? 6
3. Распасовка полиспастов и?3 " - 2? ? ? ?
наматывание каната на бара-? ? ? ? ?
бан. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка и снятие ? ? ? ? ?
уравнительно-монтажного ? ? ? ? ?
механизма ? ? ? ? ?
? ? ? ? ?
1. Установка уравнитель- ?5 разр. - 1?1 ? 14 ?11-17 ? 7
но-монтажного механизма ?4 " - 2?механизм? ? ?
на опоры. 2. Снятие уравни-?3 " - 1?1 т ? 13 ?10-37 ? 8
тельно-монтажного механиз- ? ? ? ? ?
ма после опускания моста. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Опускание крана ? ? ? ? ?
? ? ? ? ?
Опускание крана с фикса- ?6 разр. - 1?1 мост ? 32 ?26-05 ? 9
цией промежуточных положе- ?5 " - 2?1 м ? 1,2 ? 0-97,7?10
ний и опиранием моста крана?4 " - 4?опуска- ? ? ?
на временные пилоны (опоры)?3 " - 3?ния ? ? ?
??????????????????????????????????????????????????????????????????
Снятие кабельного барабана? ? ? ? ?
? ? ? ? ?
1. Снятие и укладка кана-?5 разр. - 1?1 ? 2,5 ? 2-00 ?11
та и электрического кабеля.?4 " - 1?барабан ? ? ?
2. Открепление и снятие ка-?3 " - 1?1 т ? 0,3 ? 0-24 ?12
бельного барабана. 3. Мар- ? ? ? ? ?
кировка. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Демонтаж опор ? ? ? ? ?
? ? ? ? ?
1. Отсоединение опор от ?5 разр. - 1?1 марка ? 20 ?15-37 ?13
секций моста и ходовых те- ?4 " - 3?1 т ? 1,7 ? 1-31 ?14
лежек. 2. Выбивка осей из ?3 " - 3? ? ? ?
шарнирных соединений. ? ? ? ? ?
3. Разборка опор на отдель-? ? ? ? ?
ные элементы. 4. Маркиров- ? ? ? ? ?
ка. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Снятие ходовых тележек ? ? ? ? ?
? ? ? ? ?
1. Снятие с подкрановых ?5 разр. - 1?1 ? 3,5 ? 2-71 ?15
путей ходовых тележек. ?4 " - 1?тележка ? ? ?
2. Маркировка. ?3 " - 2?1 т ? 0,4 ? 0-31,1?16
??????????????????????????????????????????????????????????????????
Распасовка грузового ? ? ? ? ?
полиспаста ? ? ? ? ?
? ? ? ? ?
1. Укладка крюковой обой-?5 разр. - 1?1 канат ? 7,5 ? 5-81 ?17
мы (траверсы). 2. Открепле-?4 " - 1?100 м ? 2 ? 1-55 ?18
ние каната. 3. Распасовка ?3 " - 2? ? ? ?
каната и намотка его на ба-? ? ? ? ?
рабан. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Распасовка полиспаста ? ? ? ? ?
механизма передвижения ? ? ? ? ?
грузовой тележки ? ? ? ? ?
? ? ? ? ?
1. Открепление каната. ?5 разр. - 1?1 канат ? 6 ? 4-65 ?19
2. Распасовка каната и на- ?4 " - 1?100 м ? 2,5 ? 1-94 ?20
мотка его на барабан. ?3 " - 2? ? ? ?
??????????????????????????????????????????????????????????????????
Снятие электрических ? ? ? ? ?
лебедок ? ? ? ? ?
? ? ? ? ?
1. Открепление и снятие ?5 разр. - 1?1 ? 2,2 ? 1-76 ?21
лебедок. 2. Маркировка. ?4 " - 1?лебедка ? ? ?
?3 " - 1?1 т ? 0,4 ? 0-32 ?22
??????????????????????????????????????????????????????????????????
Снятие кабины управления ? ? ? ? ?
? ? ? ? ?
1. Открепление и снятие ?4 разр. - 2?1 кабина? 3,3 ? 2-46 ?23
кабины. 2. Маркировка. ?3 " - 2? ? ? ?
? ? ? ? ?
??????????????????????????????????????????????????????????????????
Снятие грузовой тележки ? ? ? ? ?
? ? ? ? ?
1. Открепление и снятие ?4 разр. - 1?1 ? 3,7 ? 2-76 ?24
грузовой тележки. 2. Марки-?3 " - 1?тележка ? ? ?
ровка. ? ?1 т ? 1,3 ? 0-96,9?25
??????????????????????????????????????????????????????????????????
Разборка моста на ? ? ? ? ?
отдельные элементы ? ? ? ? ?
? ? ? ? ?
1. Открепление и разборка?5 разр. - 1?1 секция? 20 ?15-56 ?26
моста на элементы. 2. Мар- ?4 " - 2?1 т ? 1,4 ? 1-09 ?27
кировка. ?3 " - 2? ? ? ?
§ Е28-2-10. Монтаж кранов козловых гидротехнических

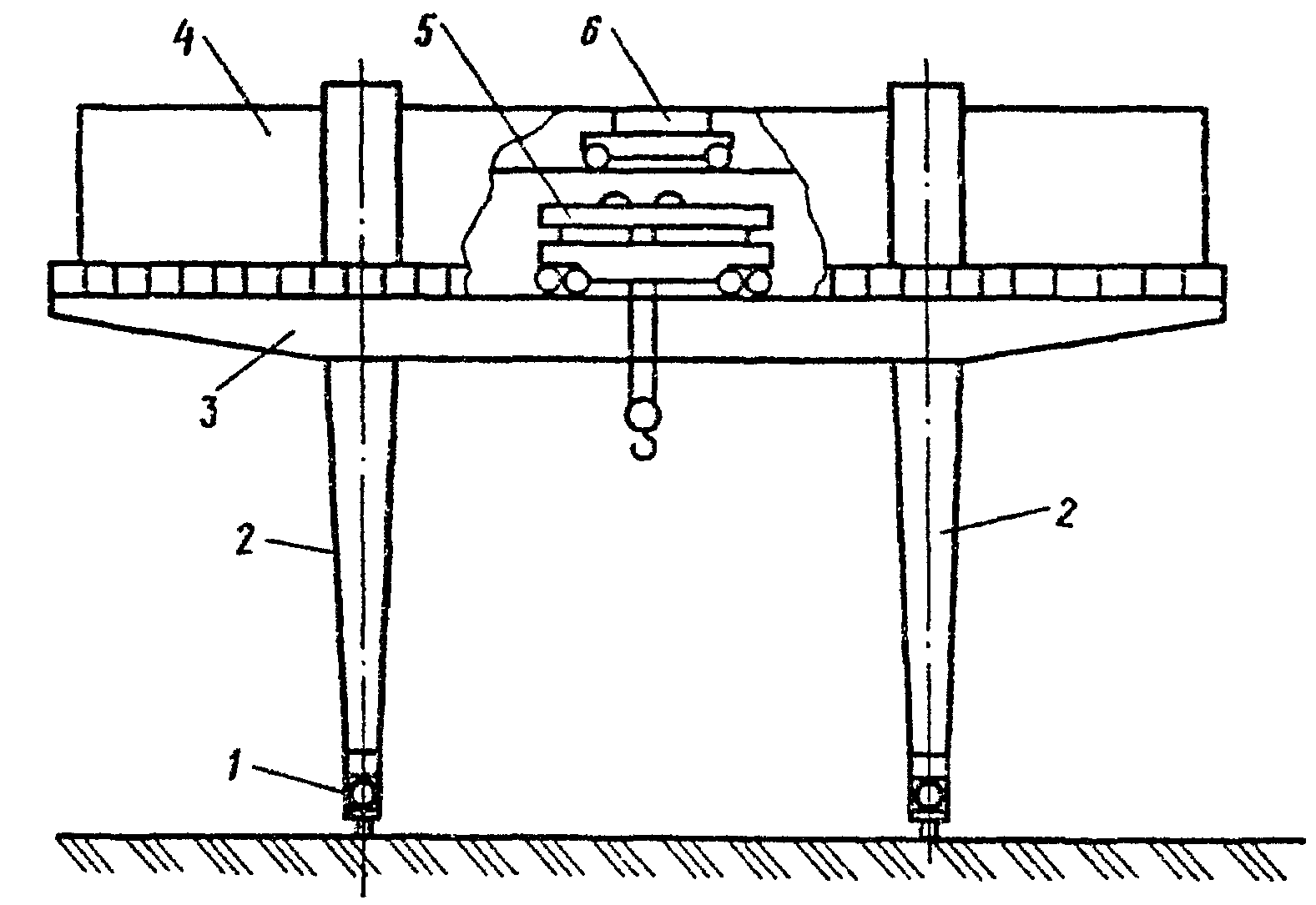

Рис. 4. Кран козловой гидротехнический
1 - механизм передвижения крана; 2 - опоры крана;
3 - мост крана; 4 - кабина механизмов;
5 - грузовая тележка; 6 - кран-балка
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование ? Состав ?Измери- ?Н. вр.? Расц. ? N
и состав работ ? звена ?тели ? ? ?
?монтажников? ? ? ?
??????????????????????????????????????????????????????????????????
Установка ходовых тележек ? ? ? ? ?
(ходовых балок) механизма ? ? ? ? ?
передвижения ? ? ? ? ?
? ? ? ? ?
1. Разметка мест установ-?5 разр. - 1?1 тележ-? 15,5 ?12-36 ? 1
ки ходовых тележек. 2. Ус- ?4 " - 2?ка ? ? ?
тановка тележек в сборе с ?3 " - 1?1 т ? 2,5 ? 1-99 ? 2
главными балансирами на ? ? ? ? ?
подкрановый путь с времен- ? ? ? ? ?
ным раскреплением. 3. Уста-? ? ? ? ?
новка редукторов, тормозов ? ? ? ? ?
электродвигателей с вывер- ? ? ? ? ?
кой и креплением. 4. Уста- ? ? ? ? ?
новка кожухов. 5. Выверка ? ? ? ? ?
геометрической схемы. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж портала ? ? ? ? ?
? ? ? ? ?
1. Установка нижних ри- ?6 разр. - 1? ? ? ?
гелей из отдельных элемен- ?5 " - 1? ? ? ?
тов. 2. Установка опор пор-?4 " - 2? ? ? ?
тала на ходовые балки с ?3 " - 2? ? ? ?
временным креплением подко-? ? ? ? ?
сами. 3. Установка главных ? ? ? ? ?
балок и верхних ригелей с ? ? ? ? ?
выверкой и креплением к ? ? ? ? ?
опорам. 4. Выверка портала.? ? ? ? ?
5. Устройство временного ? ? ? ? ?
настила. ? ? ? ? ?
При массе портала, т: ? ?1 портал?250 ?206-25 ? 3
до 50 ? ?1 т ? 4,1 ? 3-38 ? 4
?????????????????????????? ???????????????????????????
св. 50 ? ?1 портал?461 ?380-33 ? 5
? ?1 т ? 7,6 ? 6-27 ? 6
??????????????????????????????????????????????????????????????????
Установка рельсов под ? ? ? ? ?
грузовые тележки ? ? ? ? ?
? ? ? ? ?
1. Раскладка рельсов и ?5 разр. - 1?1 т ? 5,2 ? 4-16 ? 7
крепление. 2. Выверка рель-?4 " - 1? ? ? ?
сов с креплением. 3. Уста- ?3 " - 1? ? ? ?
новка упоров с креплением. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж грузовой тележки ? ? ? ? ?
? ? ? ? ?
1. Укрупнительная сборка ?5 разр. - 1?1 тележ-? 75 ?59-81 ? 8
рамы под механизмы. 2. Ус- ?4 " - 2?ка ? ? ?
тановка рамы под механизмы.?3 " - 1?1 т ? 5,5 ? 4-39 ? 9
3. Установка на раму редук-? ? ? ? ?
торов, барабанов, опорных ? ? ? ? ?
подшипников электродвигате-? ? ? ? ?
лей, промежуточных валов с ? ? ? ? ?
центровкой и креплением. ? ? ? ? ?
4. Установка кожухов. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Сборка шатра (кузова) ? ? ? ? ?
? ? ? ? ?
Укрупнительная сборка ?5 разр. - 1?1 шатер ? 75 ?58-35 ?10
каркаса шатра из отдельных ?4 " - 2?1 т ? 9,5 ? 7-39 ?11
элементов. ?3 " - 2? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж шатра (кузова) ? ? ? ? ?
? ? ? ? ?
1. Установка каркаса шат-? То же ?1 шатер ? 50 ?38-90 ?12
ра с выверкой и креплением.? ?1 т ? 7,5 ? 5-84 ?13
2. Установка стенок. 3. Ус-? ? ? ? ?
тановка крыши. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка кабины ? ? ? ? ?
управления ? ? ? ? ?
? ? ? ? ?
Установка кабины с креп- ?5 разр. - 1?1 кабина? 20 ?15-95 ?14
лением. ?4 " - 2? ? ? ?
?3 " - 1? ? ? ?
??????????????????????????????????????????????????????????????????
Запасовка полиспастов ? ? ? ? ?
? ? ? ? ?
1. Подготовка подвески ?6 разр. - 1?1 канат ? 45 ?38-25 ?15
или траверсы к запасовке. ?5 " - 1?100 м ? 25 ?21-25 ?16
2. Размотка каната. 3. За- ?4 " - 2? ? ? ?
крепление каната. 4. Запа- ?3 " - 1? ? ? ?
совка полиспастов. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка кабельного ? ? ? ? ?
барабана ? ? ? ? ?
? ? ? ? ?
1. Установка подставки ?5 разр. - 1?1 бара- ? 9,5 ? 7-65 ?17
на опоре с креплением. ?3 " - 1?бан ? ? ?
2. Подъем и установка бара-? ?1 т ? 0,6 ? 0-48,3?18
бана. 3. Запасовка троса ? ? ? ? ?
перемещения кабеля. ? ? ? ? ?
ГЛАВА 3. МОНТАЖ И ДЕМОНТАЖ КРАНОВ ПОРТАЛЬНЫХ

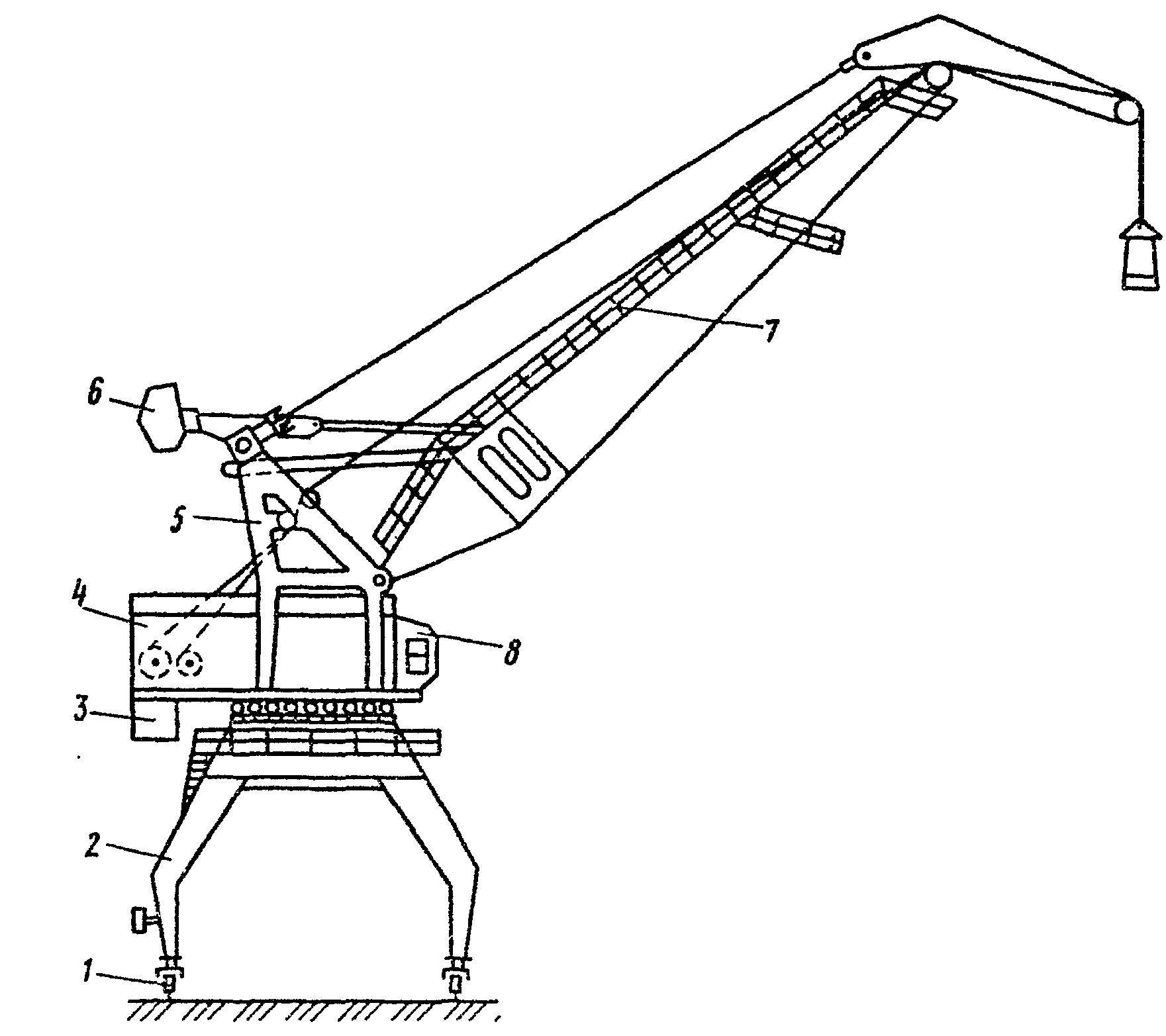

Рис. 5. Кран портальный
1 - механизм передвижения крана; 2 - портал;
3 - неподвижный противовес; 4 - кабина механизмов;
5 - А-образка; 6 - подвижный противовес;
7 - стреловое устройство; 8 - кабина управления
§ Е28-2-11. Монтаж кранов портальных
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование ? Состав ?Измери- ?Н. вр.? Расц. ? N
и состав работ ? звена ?тели ? ? ?
?монтажников? ? ? ?
??????????????????????????????????????????????????????????????????
Установка ходовых тележек ? ? ? ? ?
? ? ? ? ?
1. Разметка мест установ-?5 разр. - 1?1 ? 1,6 ? 1-24 ? 1
ки тележек. 2. Установка ?4 " - 1?тележка ? ? ?
тележек на подкрановый путь?3 " - 2?1 т ? 0,35? 0-27,1? 2
с выверкой и временным рас-? ? ? ? ?
креплением. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж портала ? ? ? ? ?
? ? ? ? ?
1. Укладка марок портала.?6 разр. - 1? ? ? ?
2. Сборка и установка ?5 " - 1? ? ? ?
"ног". 3. Сборка опорного ?4 " - 2? ? ? ?
круга. 4. Установка раско- ?3 " - 2? ? ? ?
сов на опорный круг. 5. Ус-? ? ? ? ?
тановка опорного круга с ? ? ? ? ?
креплением. 6. Установка ? ? ? ? ?
крестовины портала. 7. Кан-? ? ? ? ?
товка портала и установки ? ? ? ? ?
на ходовые тележки с креп- ? ? ? ? ?
лением. 8. Установка стя- ? ? ? ? ?
жек. ? ? ? ? ?
Решетчатый портал ? ?1 портал?147 ?121-28 ? 3
? ?1 т ? 5 ? 4-13 ? 4
? ???????????????????????????
Коробчатый портал ? ?1 портал?141 ?116-33 ? 5
? ?1 т ? 4,4 ? 3-63 ? 6
??????????????????????????????????????????????????????????????????
Монтаж поворотного ? ? ? ? ?
устройства ? ? ? ? ?
? ? ? ? ?
1. Установка зубчатого ?6 разр. - 1?1 уст- ? 29,5 ?24-63 ? 7
венца. 2. Соединение зубча-?4 " - 2?ройство ? ? ?
того венца с платформой. ?3 " - 1?1 т ? 7,4 ? 6-18 ? 8
3. Крепление катков с уста-? ? ? ? ?
новкой эксцентриков на ми- ? ? ? ? ?
нимальную эксцентричность. ? ? ? ? ?
4. Установка механизмов по-? ? ? ? ?
ворота. 5. Регулирование ? ? ? ? ?
поворотных катков. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж поворотной колонны ? ? ? ? ?
? ? ? ? ?
1. Укладка и сборка эле- ?5 разр. - 1?1 ? 18 ?14-33 ? 9
ментов колонны. 2. Подъем и?4 " - 3?колонна ? ? ?
установка колонны. ?3 " - 1?1 т ? 2,1 ? 1-67 ?10
??????????????????????????????????????????????????????????????????
Сборка поворотной ? ? ? ? ?
платформы ? ? ? ? ?
? ? ? ? ?
Укрупнительная сборка ?5 разр. - 1?1 марка ? 15 ?11-67 ?11
платформы с креплением. ?4 " - 2?1 т ? 2,2 ? 1-71 ?12
?3 " - 2? ? ? ?
??????????????????????????????????????????????????????????????????
Установка поворотной ? ? ? ? ?
платформы ? ? ? ? ?
? ? ? ? ?
Подъем и установка плат- ?5 разр. - 1?1 плат- ? 8,8 ? 6-85 ?13
формы с выверкой и крепле- ?4 " - 2?форма ? ? ?
нием. ?3 " - 2?1 т ? 1,4 ? 1-09 ?14
??????????????????????????????????????????????????????????????????
Монтаж каркаса поворотной ? ? ? ? ?
части (А-образной формы) ? ? ? ? ?
? ? ? ? ?
1. Установка на поворот- ?5 разр. - 1?1 каркас? 15 ?11-94 ?15
ную платформу балок, рам и ?4 " - 3?1 т ? 2,1 ? 1-67 ?16
стоек с креплением. ?3 " - 1? ? ? ?
2. Сборка и установка верх-? ? ? ? ?
ней части каркаса. 3. Уста-? ? ? ? ?
новка кронштейна с блоками.? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка кабины ? ? ? ? ?
управления ? ? ? ? ?
? ? ? ? ?
Установка кабины управле-?5 разр. - 1?1 кабина? 8,8 ? 7-08 ?17
ния с креплением. ?3 " - 1? ? ? ?
??????????????????????????????????????????????????????????????????
Установка механизма ? ? ? ? ?
изменения вылета стрелы ? ? ? ? ?
? ? ? ? ?
1. Установка механизма с ?6 разр. - 1?1 ? 7,1 ? 6-04 ?18
креплением. 2. Заводка зуб-?4 " - 1?механизм? ? ?
чатой рейки в кремальеру ?3 " - 1? ? ? ?
механизма со снятием и по- ? ? ? ? ?
становкой прижимного роли- ? ? ? ? ?
ка. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка лебедки ? ? ? ? ?
подъема груза ? ? ? ? ?
? ? ? ? ?
Подъем и установка лебед-?6 разр. - 1?1 ? 8,8 ? 7-35 ?19
ки на поворотную часть с ?4 " - 2?лебедка ? ? ?
креплением. ?3 " - 1?1 т ? 1,2 ? 1-00 ?20
??????????????????????????????????????????????????????????????????
Сборка кабины машинного ? ? ? ? ?
отделения ? ? ? ? ?
? ? ? ? ?
Укрупнительная сборка ?5 разр. - 1?1 кабина? 22 ?17-55 ?21
каркаса и щитов кабины. ?4 " - 2?1 т ? 2,6 ? 2-07 ?22
?3 " - 1? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж кабины машинного ? ? ? ? ?
отделения ? ? ? ? ?
? ? ? ? ?
1. Установка укрупненных ? То же ?1 кабина? 15 ?11-96 ?23
блоков кабины с выверкой и ? ?1 т ? 1,7 ? 1-36 ?24
креплением. 2. Установка ? ? ? ? ?
кран-балки для ручной тали.? ? ? ? ?
??????????????????????????????????????????????????????????????????
Укладка балластного груза ? ? ? ? ?
? ? ? ? ?
1. Укладка металлических ?5 разр. - 1?1 т ? 0,53? 0-40,8?25
чушек. 2. Заливка бетонной ?3 " - 2? ? ? ?
смесью. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж подвижного ? ? ? ? ?
противовеса ? ? ? ? ?
? ? ? ? ?
1. Сборка противовеса из ?5 разр. - 1?1 проти-? 4,1 ? 3-16 ?26
отдельных элементов с креп-?3 " - 2?вовес ? ? ?
лением. 2. Установка проти-? ?1 т ? 1,8 ? 1-39 ?27
вовеса. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж стрелы ? ? ? ? ?
? ? ? ? ?
1. Сборка стрелы из от- ?6 разр. - 1?1 стрела? 41 ?34-85 ?28
дельных секций на опорных ?5 " - 1?1 т ? 2,8 ? 2-38 ?29
конструкциях с креплением. ?4 " - 2? ? ? ?
2. Подъем и заводка пяты ?3 " - 1? ? ? ?
стрелы в проушины поворот- ? ? ? ? ?
ной части крана с креплени-? ? ? ? ?
ем. 3. Подъем стрелы с ? ? ? ? ?
креплением к ней зубчатой ? ? ? ? ?
рейки. 4. Установка тяг и ? ? ? ? ?
соединение с противовесом ? ? ? ? ?
(коромыслом). 5. Установка ? ? ? ? ?
стрелы на минимальный вы- ? ? ? ? ?
лет. 6. Установка демпфера ? ? ? ? ?
с креплением. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Запасовка грузового ? ? ? ? ?
полиспаста ? ? ? ? ?
? ? ? ? ?
1. Подготовка подвески к ?6 разр. - 1?1 канат ? 12 ?10-65 ?30
запасовке. 2. Размотка ка- ?5 " - 1?100 м ? 3,5 ? 3-11 ?31
ната. 3. Запасовка каната с?4 " - 2? ? ? ?
протаскиванием через блоки ? ? ? ? ?
с креплением. 4. Намотка ? ? ? ? ?
каната на барабан лебедки. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка шахты ? ? ? ? ?
успокоителя грейфера ? ? ? ? ?
? ? ? ? ?
1. Заводка противовеса в ?5 разр. - 1?1 шахта ? 5,9 ? 4-72 ?32
направляющую успокоителя ?4 " - 1? ? ? ?
грейфера. 2. Установка ?3 " - 1? ? ? ?
блочка и запасовка тросика.? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка кабельного ? ? ? ? ?
барабана ? ? ? ? ?
? ? ? ? ?
1. Установка подставки ? То же ?1 ? 5 ? 4-00 ?33
на опоре. 2. Установка ка- ? ?барабан ? ? ?
бельного барабана с крепле-? ?1 т ? 0,29? 0-23,2?34
нием. 3. Запасовка троса. ? ? ? ? ?
§ Е28-2-12. Демонтаж кранов портальных
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование ? Состав ?Измери- ?Н. вр.? Расц. ? N
и состав работ ? звена ?тели ? ? ?
?монтажников? ? ? ?
??????????????????????????????????????????????????????????????????
Распасовка грузового ? ? ? ? ?
полиспаста ? ? ? ? ?
? ? ? ? ?
1. Распасовка каната. ?5 разр. - 1?1 канат ? 5,1 ? 4-07 ? 1
2. Отсоединение подъемного ?4 " - 2?100 м ? 1,5 ? 1-20 ? 2
приспособления. 3. Сматыва-?3 " - 1? ? ? ?
ние каната. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Демонтаж подвижного ? ? ? ? ?
противовеса ? ? ? ? ?
? ? ? ? ?
1. Открепление тяги. ?4 разр. - 1?1 проти-? 1,8 ? 1-31 ? 3
2. Снятие подвижного проти-?3 " - 2?вовес ? ? ?
вовеса. 3. Маркировка. ? ?1 т ? 0,77? 0-56,2? 4
??????????????????????????????????????????????????????????????????
Демонтаж стрелы ? ? ? ? ?
? ? ? ? ?
1. Снятие оттяжки стрелы.?6 разр. - 1?1 стрела? 17,5 ?14-14 ? 5
2. Открепление стрелы от ?4 " - 2?1 т ? 1,2 ? 0-97 ? 6
зубчатой рейки. 3. Снятие ?3 " - 2? ? ? ?
стрелы с разборкой на сек- ? ? ? ? ?
ции. 4. Снятие блоков со ? ? ? ? ?
стрелы. 5. Маркировка. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Демонтаж кабины управления? ? ? ? ?
? ? ? ? ?
1. Открепление и снятие ?4 разр. - 1?1 кабина? 3,8 ? 2-77 ? 7
кабины. 2. Маркировка. ?3 " - 2? ? ? ?
??????????????????????????????????????????????????????????????????
Демонтаж машинного ? ? ? ? ?
отделения ? ? ? ? ?
? ? ? ? ?
1. Открепление и снятие ?4 разр. - 2?1 отде- ? 9,5 ? 7-08 ? 8
щитов машинного отделения. ?3 " - 2?ление ? ? ?
2. Маркировка. ? ?1 т ? 1,1 ? 0-82 ? 9
??????????????????????????????????????????????????????????????????
Демонтаж лебедок ? ? ? ? ?
? ? ? ? ?
1. Открепление и снятие ?5 разр. - 1?1 ? 3,8 ? 2-93 ?10
лебедок. 2. Маркировка. ?3 " - 2?лебедка ? ? ?
? ?1 т ? 0,52? 0-40 ?11
??????????????????????????????????????????????????????????????????
Демонтаж поворотной ? ? ? ? ?
платформы ? ? ? ? ?
? ? ? ? ?
1. Открепление и снятие ?5 разр. - 1?1 плат- ? 6,5 ? 5-06 ?12
платформы. 2. Разборка ?4 " - 2?форма ? ? ?
платформы на части. 3. Мар-?3 " - 2?1 т ? 0,95? 0-73,9?13
кировка. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Демонтаж поворотной ? ? ? ? ?
колонны ? ? ? ? ?
? ? ? ? ?
1. Демонтаж поворотной ?5 разр. - 1?1 ? 7,7 ? 5-99 ?14
колонны с разборкой на от- ?4 " - 2?колонна ? ? ?
дельные части. 2. Маркиров-?3 " - 2?1 т ? 0-91? 0-70,8?15
ка. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Демонтаж каркаса поворотной? ? ? ? ?
части (А-образной формы) ? ? ? ? ?
? ? ? ? ?
1. Снятие кронштейна с ?5 разр. - 1?1 каркас? 6,5 ? 5-06 ?16
блоками. 2. Открепление и ?4 " - 2?1 т ? 0,91? 0-70,8?17
снятие верхней части карка-?3 " - 2? ? ? ?
са. 3. Снятие рам, стоек, ? ? ? ? ?
балок и маркировка. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Демонтаж поворотного ? ? ? ? ?
устройства ? ? ? ? ?
? ? ? ? ?
1. Снятие катков, балан- ?6 разр. - 1?1 уст- ? 12,5 ?10-44 ?18
сиров, приводов механизма ?4 " - 2?ройство ? ? ?
поворота и зубчатого венца.?3 " - 1?1 т ? 3,2 ? 2-67 ?19
2. Маркировка. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Демонтаж портала ? ? ? ? ?
? ? ? ? ?
1. Снятие портала с ходо-?6 разр. - 1?1 портал? 64 ?51-52 ?20
вых тележек. 2. Разборка ?4 " - 3?1 т ? 2,2 ? 1-77 ?21
портала на отдельные марки.?3 " - 2? ? ? ?
3. Маркировка. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Демонтаж ходовых тележек ? ? ? ? ?
? ? ? ? ?
1. Снятие противоугонных ?4 разр. - 1?1 ? 0,7 ? 0-52,2?22
устройств. 2. Снятие ходо- ?3 " - 1?тележка ? ? ?
вых тележек с подкрановых ? ?1 т ? 0,15? 0-11,2?23
путей. 3. Маркировка. ? ? ? ? ?
ГЛАВА 4. МОНТАЖ И ДЕМОНТАЖ КРАНОВ БАШЕННЫХ
§ Е28-2-13. Монтаж кранов башенных

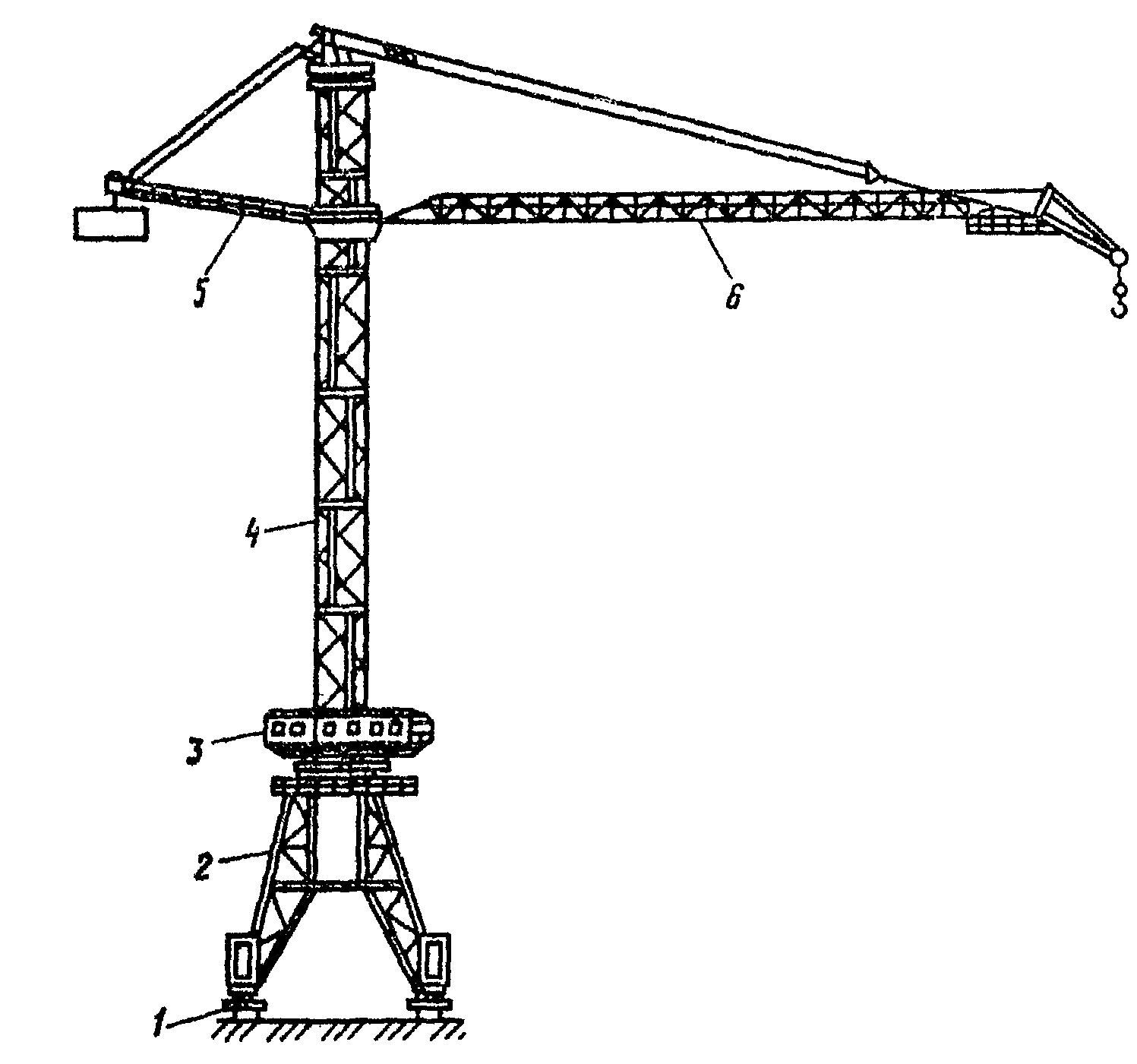

Рис. 6. Кран башенный решетчатой конструкции
1 - механизмы передвижения крана; 2 - портал;
3 - кабина механизмов; 4 - башня;
5 - консоль с противовесом; 6 - стрела крана

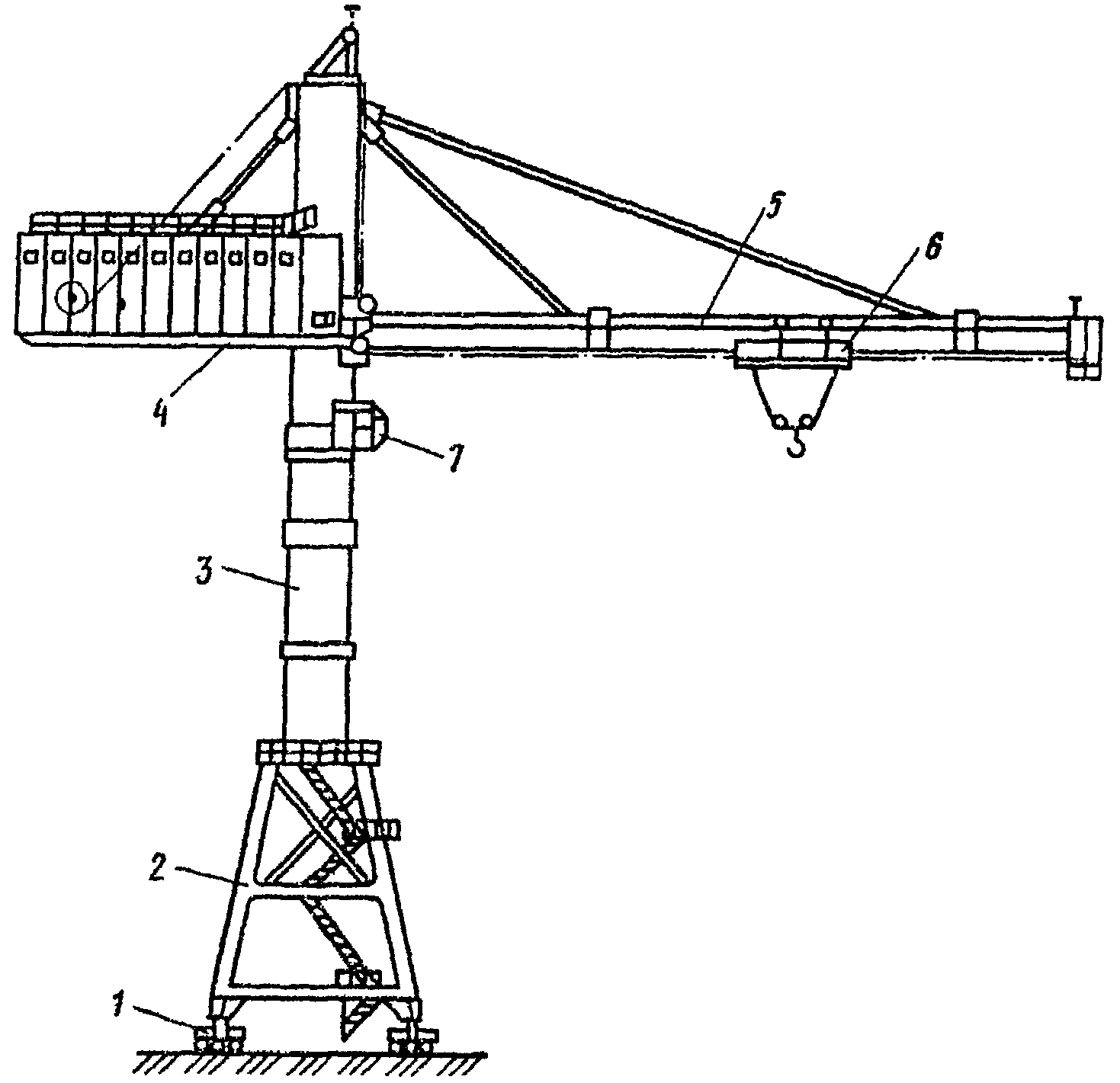

Рис. 7. Кран башенный трубчатой конструкции
1 - механизмы передвижения крана; 2 - портал;
3 - башня; 4 - консоль крана; 5 - стрела крана;
6 - грузовая тележка; 7 - кабина управления
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование ? Состав ?Измери- ?Н. вр.? Расц. ? N
и состав работ ? звена ?тели ? ? ?
?монтажников? ? ? ?
??????????????????????????????????????????????????????????????????
Установка ходовых тележек ? ? ? ? ?
? ? ? ? ?
1. Разметка места уста- ?5 разр. - 1?1 ? 2,7 ? 2-15 ? 1
новки тележек. 2. Установ-?4 " - 2?тележка ? ? ?
ка тележек на подкрановый ?3 " - 1?1 т ? 0,7 ? 0-55,8? 2
путь с выверкой. 3. Крепле-? ? ? ? ?
ние шарнирных соединений. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж портала ? ? ? ? ?
? ? ? ? ?
1. Укрупнительная сборка ?6 разр. - 1?1 портал?490 ?421-40 ? 3
опор и установка их в про- ?5 " - 2?1 т ? 7 ? 6-02 ? 4
ектное положение. 2. Уста- ?4 " - 2? ? ? ?
новка домкратных балок. ?3 " - 1? ? ? ?
3. Сборка и установка ферм.? ? ? ? ?
4. Установка связей и рас- ? ? ? ? ?
порок портала. 5. Сборка и ? ? ? ? ?
установка цилиндра и диа- ? ? ? ? ?
фрагмы (для БК-1000). ? ? ? ? ?
6. Установка крестовины. ? ? ? ? ?
7. Установка опорно-пово- ? ? ? ? ?
ротного круга из отдельных ? ? ? ? ?
частей с креплением. ? ? ? ? ?
8. Окончательная выверка и ? ? ? ? ?
крепление. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж механизма подъема ? ? ? ? ?
башни ? ? ? ? ?
? ? ? ? ?
1. Запасовка полиспаста ?6 разр. - 1?1 ? 50 ?40-40 ? 5
подъема башни с намоткой ?4 " - 2?механизм? ? ?
каната на барабан. 2. Сбор-?3 " - 2?1 т ? 0,6 ? 0-48,5? 6
ка и установка монтажной ? ? ? ? ?
балки. 3. Установка блочных? ? ? ? ?
рам. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Демонтаж механизма подъема ? ? ? ? ?
башни ? ? ? ? ?
? ? ? ? ?
1. Разборка монтажной ?6 разр. - 1?1 ? 25 ?20-20 ? 7
балки и блочных рам с отсо-?4 " - 2?механизм? ? ?
единением полиспастов. ?3 " - 2?1 т ? 0,3 ? 0-24,2? 8
2. Распасовка полиспастов с? ? ? ? ?
размоткой каната с лебедки ? ? ? ? ?
и намоткой в бухты. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж башни методом ? ? ? ? ?
подращивания ? ? ? ? ?
? ? ? ? ?
1. Устройство монтажного ?6 разр. - 1?1 секция? 69 ?59-34 ? 9
основания для выдвижения ?5 " - 2?1 т ? 9 ? 7-74 ?10
башни. 2. Установка верхней?4 " - 2? ? ? ?
секции на монтажное основа-?3 " - 1? ? ? ?
ние. 3. Установка элементов? ? ? ? ?
крепления стрелы и противо-? ? ? ? ?
веса. 4. Установка оголовка? ? ? ? ?
башни. 5. Поочередная уста-? ? ? ? ?
новка секций башни с пода- ? ? ? ? ?
чей под портал и креплением? ? ? ? ?
секций с последующим выдви-? ? ? ? ?
жением. 6. Установка опор- ? ? ? ? ?
ной балки башни с креплени-? ? ? ? ?
ем к порталу. 7. Выверка ? ? ? ? ?
башни и крепление к порта- ? ? ? ? ?
лу. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж башни методом ? ? ? ? ?
наращивания ? ? ? ? ?
? ? ? ? ?
1. Укрупнительная сборка ?6 разр. - 1?1 секция? 51 ?43-86 ?11
секций башни на опорах. ?5 " - 2?1 т ? 6,7 ? 5-76 ?12
2. Установка элементов для ?4 " - 2? ? ? ?
крепления стрелы и противо-?3 " - 1? ? ? ?
веса. 3. Установка опорной ? ? ? ? ?
балки. 4. Установка укруп- ? ? ? ? ?
ненных секций башни крана. ? ? ? ? ?
5. Установка оголовка. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж опорно-поворотного ? ? ? ? ?
устройства ? ? ? ? ?
? ? ? ? ?
1. Установка и крепление ?6 разр. - 1?1 марка ? 19,5 ?17-31 ?13
балок под опорные катки. ?5 " - 1?1 т ? 12,5 ?11-09 ?14
2. Установка горизонтальных?4 " - 2? ? ? ?
опорных катков к балкам с ? ? ? ? ?
креплением. 3. Установка ? ? ? ? ?
редукторов в сборе с вывер-? ? ? ? ?
кой и креплением (для крана? ? ? ? ?
БК-1000). 4. Регулирование ? ? ? ? ?
механизмов поворотного уст-? ? ? ? ?
ройства с выверкой верти- ? ? ? ? ?
кальности башни поворотными? ? ? ? ?
катками. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Сборка рамы под лебедки ? ? ? ? ?
и кабину управления ? ? ? ? ?
? ? ? ? ?
Укрупнительная сборка ра-?5 разр. - 1?1 марка ? 5 ? 3-89 ?15
мы под лебедки и кабину уп-?4 " - 2?1 т ? 4 ? 3-11 ?16
равления с креплением. ?3 " - 2? ? ? ?
??????????????????????????????????????????????????????????????????
Установка рамы под лебедки? ? ? ? ?
и кабину управления ? ? ? ? ?
? ? ? ? ?
1. Установка рамы под ле-? То же ?1 рама ? 32 ?24-90 ?17
бедки и кабину управления с? ?1 т ? 6 ? 4-67 ?18
креплением к опорному кру- ? ? ? ? ?
гу. 2. Установка балок в ? ? ? ? ?
рабочее положение. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж рамы противовеса ? ? ? ? ?
? ? ? ? ?
1. Укрупнительная сборка ?5 разр. - 2?1 рама ? 51 ?41-82 ?19
рамы противовеса. 2. Уста- ?4 " - 2?1 т ? 2 ? 1-64 ?20
новка рамы с креплением к ?3 " - 1? ? ? ?
башне. 3. Установка тяг. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка электрических ? ? ? ? ?
лебедок ? ? ? ? ?
? ? ? ? ?
Установка лебедок с вы- ?6 разр. - 1?1 ? 7 ? 5-85 ?21
веркой и креплением ?4 " - 2?лебедка ? 1,5 ? 1-25 ?22
?3 " - 1?1 т ? ? ?
??????????????????????????????????????????????????????????????????
Установка кабины ? ? ? ? ?
управления ? ? ? ? ?
? ? ? ? ?
Установка кабины управле-?5 разр. - 1?1 кабина? 18 ?14-36 ?23
ния с выверкой и креплением?4 " - 2? ? ? ?
?3 " - 1? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж стрелы ? ? ? ? ?
? ? ? ? ?
1. Сборка стрелы из от- ?6 разр. - 1?1 секция? 40 ?33-04 ?24
дельных секций на опорных ?4 " - 3?1 т ? 5,5 ? 4-54 ?25
конструкциях. 2. Соединение?3 " - 1? ? ? ?
клюва со стрелой. 3. Завод-? ? ? ? ?
ка тяги проушины стрелы с ? ? ? ? ?
запрессовкой осей. 4. Уста-? ? ? ? ?
новка отводных роликов. ? ? ? ? ?
5. Установка стрелы с за- ? ? ? ? ?
водкой в проушины опорных ? ? ? ? ?
балок поворотного устрой- ? ? ? ? ?
ства. 6. Сборка и установка? ? ? ? ?
тяги и монтажных стоек. ? ? ? ? ?
7. Установка монорельса ? ? ? ? ?
(для крана КБГС-450). ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка грузовой тележки? ? ? ? ?
? ? ? ? ?
Установка грузовой тележ-?5 разр. - 1?1 ? 6,4 ? 5-15 ?26
ки. ?3 " - 1?тележка ? ? ?
? ?1 т ? 2,4 ? 1-93 ?27
??????????????????????????????????????????????????????????????????
Установка железобетонных ? ? ? ? ?
плит противовеса ? ? ? ? ?
? ? ? ? ?
1. Перетаскивание каната ?5 разр. - 1?1 плита ? 6 ? 4-68 ?28
через переставной подъемный?4 " - 3?1 т ? 1,5 ? 1-17 ?29
блок. 2. Установка и креп- ?3 " - 2? ? ? ?
ление железобетонных плит ? ? ? ? ?
на раму. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Укладка блоков балласта ? ? ? ? ?
постамента на портал ? ? ? ? ?
? ? ? ? ?
1. Установка на портал ?5 разр. - 1?1 блок ? 1 ? 0-77,8?30
опорной конструкции. 2. Ус-?4 " - 2?1 т ? 0,9 ? 0-70,0?31
тановка блоков на опорные ?3 " - 2? ? ? ?
конструкции. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Запасовка полиспастов ? ? ? ? ?
крана ? ? ? ? ?
? ? ? ? ?
1. Подготовка подвески к ?5 разр. - 1? ? ? ?
запасовке. 2. Размотка ка- ?4 " - 3? ? ? ?
ната. 3. Запасовка поли- ?3 " - 1? ? ? ?
спаста с протаскиванием че-? ? ? ? ?
рез блоки с креплением ка- ? ? ? ? ?
ната. 4. Намотка каната на ? ? ? ? ?
барабан лебедки. ? ? ? ? ?
Полиспаст: ? ? ? ? ?
стреловой ? ?1 канат ? 18 ?14-33 ?32
? ?100 м ? 13 ?10-35 ?33
????????????????????????????????????????????????????????
грузовой основной ?6 разр. - 1?1 канат ? 22 ?19-10 ?34
?5 " - 1?100 м ? 15 ?13-02 ?35
?4 " - 3? ? ? ?
????????????????????????????????????????????????????????
грузовой вспомогательный ? То же ?1 канат ? 13 ?11-28 ?36
? ?100 м ? 12,5 ?10-85 ?37
? ? ? ? ?
????????????????????????????????????????????????????????
механизма поворота ?5 разр. - 1?1 канат ? 31 ?24-68 ?38
?4 " - 3?100 м ? 8,5 ? 6-77 ?39
?3 " - 1? ? ? ?
????????????????????????????????????????????????????????
передвижения тележки ? То же ?1 канат ? 36 ?28-66 ?40
? ?100 м ? 28 ?22-29 ?41
??????????????????????????????????????????????????????????????????
Монтаж кабины механизмов ? ? ? ? ?
? ? ? ? ?
1. Сборка каркаса каби- ?5 разр. - 1?1 щит ? 4 ? 3-11 ?42
ны. 2. Сборка стен из от- ?4 " - 2?1 т ? 20 ?15-56 ?43
дельных марок. 3. Установка?3 " - 2? ? ? ?
кабины. 4. Установка кран- ? ? ? ? ?
балки. 5. Установка крыши ? ? ? ? ?
кабины. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж диафрагм ? ? ? ? ?
прислонного крана ? ? ? ? ?
? ? ? ? ?
1. Укрупнительная сборка ?6 разр. - 1?1 диа- ? 34 ?28-56 ?44
диафрагм. 2. Разметка мест ?5 " - 1?фрагма ? ? ?
установки. 3. Монтаж диа- ?4 " - 3?1 т ? 2,1 ? 1-76 ?45
фрагм с креплением к кон- ?3 " - 1? ? ? ?
струкции. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка трехмашинного ? ? ? ? ?
агрегата ? ? ? ? ?
(для крана КБГС-1000) ? ? ? ? ?
? ? ? ? ?
1. Разметка мест установ-?6 разр. - 1?1 ? 64 ?54-40 ?46
ки агрегата. 2. Установка ?5 " - 1?агрегат ? ? ?
агрегата на платформу. ?4 " - 2? ? ? ?
3. Центровка вала агрегата.?3 " - 1? ? ? ?
??????????????????????????????????????????????????????????????????
Сборка консоли ? ? ? ? ?
(для крана КБГС-1000) ? ? ? ? ?
? ? ? ? ?
1. Укрупнительная сборка ?6 разр. - 1?1 марка ? 5 ? 4-30 ?47
консоли. 2. Укрупнительная ?5 " - 2?1 т ? 20 ?17-20 ?48
сборка каркаса консоли. ?4 " - 2? ? ? ?
3. Укрупнительная сборка ?3 " - 1? ? ? ?
щитов обшивки. ? ? ? ? ?
???????????????????????????????????????????????????????????????????
Монтаж консоли ? ? ? ? ?
(для крана КБГС-1000) ? ? ? ? ?
? ? ? ? ?
1. Установка каркаса ? То же ?1 ?120 ?103-20 ?49
консоли. 2. Установка щитов? ?консоль ? ? ?
обшивки. 3. Установка кран-? ?1 т ? 7,5 ? 6-45 ?50
балки. 4. Установка растя- ? ? ? ? ?
жек консоли. 5. Установка ? ? ? ? ?
консоли с выверкой и креп- ? ? ? ? ?
лением. ? ? ? ? ?
§ Е28-2-14. Демонтаж кранов башенных
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование ? Состав ?Измери- ?Н. вр.? Расц. ? N
и состав работ ? звена ?тели ? ? ?
?монтажников? ? ? ?
??????????????????????????????????????????????????????????????????
Распасовка полиспастов ? ? ? ? ?
крана ? ? ? ? ?
? ? ? ? ?
1. Открепление и укладка ?5 разр. - 1? ? ? ?
крюковой подвески. 2. От- ?4 " - 2? ? ? ?
крепление каната от бараба-?3 " - 2? ? ? ?
нов лебедки. 3. Сматывание ? ? ? ? ?
каната на барабан лебедки. ? ? ? ? ?
Полиспаст: ? ? ? ? ?
основного подъема ? ?1 канат ? 9,7 ? 7-55 ? 1
? ?100 м ? 6,6 ? 5-13 ? 2
??????????????? ???????????????????????????
вспомогательного подъема ? ?1 канат ? 5,7 ? 4-43 ? 3
? ?100 м ? 5,4 ? 4-20 ? 4
??????????????? ???????????????????????????
механизма поворота ? ?1 канат ? 12,5 ? 9-73 ? 5
? ?100 м ? 3,5 ? 2-72 ? 6
??????????????? ???????????????????????????
передвижения тележки ? ?1 канат ? 16 ?12-45 ? 7
? ?100 м ? 12 ? 9-34 ? 8
??????????????? ???????????????????????????
стреловой ? ?1 канат ? 4,1 ? 3-19 ? 9
? ?100 м ? 3 ? 2-33 ?10
??????????????????????????????????????????????????????????????????
Снятие железобетонных плит? ? ? ? ?
противовеса ? ? ? ? ?
? ? ? ? ?
1. Запасовка каната. ?5 разр. - 1?1 плита ? 3,2 ? 2-48 ?11
2. Поочередное снятие плит ?4 " - 1?1 т ? 0,81? 0-62,8?12
противовеса с перестановкой?3 " - 2? ? ? ?
отводного блока. 3. Марки- ? ? ? ? ?
ровка. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Демонтаж башни ? ? ? ? ?
? ? ? ? ?
1. Установка направляющих?6 разр. - 1?1 секция? 34 ?28-90 ?13
бобышек. 2. Опускание поме-?5 " - 2?1 т ? 4,4 ? 3-74 ?14
щения лебедок на портал при?4 " - 3? ? ? ?
помощи гидравлических дом- ?3 " - 1? ? ? ?
кратов. 3. Отсоединение ? ? ? ? ?
опорной балки от портала. ? ? ? ? ?
4. Опускание башни на высо-? ? ? ? ?
ту снимаемой секции. 5. По-? ? ? ? ?
очередное отсоединение сек-? ? ? ? ?
ции и выдвижение секций ? ? ? ? ?
из-под портала. 6. Снятие ? ? ? ? ?
рамы с домкратов. 7. Рас- ? ? ? ? ?
крепление верхней секции ? ? ? ? ?
башни расчалками. 8. Уста- ? ? ? ? ?
новка монтажной балки к ? ? ? ? ?
нижней части секции башни. ? ? ? ? ?
9. Отсоединение верхней ? ? ? ? ?
секции от якорей. 10. Сня- ? ? ? ? ?
тие расчалок, опорных балок? ? ? ? ?
стрелы, противовеса и ого- ? ? ? ? ?
ловка. 11. Маркировка. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Демонтаж рамы под лебедки ? ? ? ? ?
и кабину управления ? ? ? ? ?
? ? ? ? ?
1. Открепление рамы поме-?5 разр. - 1?1 марка ? 8,6 ? 6-58 ?15
щения от башни. 2. Снятие ?4 " - 2?1 т ? 4,1 ? 3-14 ?16
рамы отдельными марками. ?3 " - 3? ? ? ?
3. Маркировка. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Демонтаж кабины механизмов? ? ? ? ?
? ? ? ? ?
1. Снятие крыши и стенок ?4 разр. - 1?1 щит ? 1,4 ? 1-02 ?17
кабины. 2. Маркировка. ?3 " - 2?1 т ? 6,9 ? 5-04 ?18
??????????????????????????????????????????????????????????????????
Снятие кабины управления ? ? ? ? ?
? ? ? ? ?
Открепление и снятие ?4 разр. - 1?1 кабина? 7,1 ? 5-18 ?19
кабины. ?3 " - 2? ? ? ?
??????????????????????????????????????????????????????????????????
Снятие лебедок ? ? ? ? ?
? ? ? ? ?
Открепление и снятие ?5 разр. - 1?1 ? 3,4 ? 2-64 ?20
лебедок. ?4 " - 1?лебедка ? ? ?
?3 " - 2?1 т ? 0,72? 0-55,8?21
??????????????????????????????????????????????????????????????????
Демонтаж поворотного ? ? ? ? ?
устройства ? ? ? ? ?
? ? ? ? ?
Открепление и снятие ?5 разр. - 1?1 марка ? 7,8 ? 6-24 ?22
опорной балки, катков, ?4 " - 1?1 т ? 5 ? 4-00 ?23
редукторов. ?3 " - 1? ? ? ?
??????????????????????????????????????????????????????????????????
Демонтаж рамы противовеса ? ? ? ? ?
? ? ? ? ?
1. Снятие рамы противове-?5 разр. - 1?1 рама ? 20,5 ?15-95 ?24
са и разборка на марки. ?4 " - 2?1 т ? 0,8 ? 0-62,2?25
2. Маркировка. ?3 " - 2? ? ? ?
??????????????????????????????????????????????????????????????????
Демонтаж стрелы ? ? ? ? ?
? ? ? ? ?
1. Укладка верхней части ?6 разр. - 1?1 секция? 19 ?15-68 ?26
стрелы на опоры. 2. Отсое- ?5 " - 1?1 т ? 2,6 ? 2-15 ?27
динение стрелы от башни. ?4 " - 2? ? ? ?
3. Разборка стрелы на сек- ?3 " - 2? ? ? ?
ции. 4. Маркировка. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Снятие грузовой тележки ? ? ? ? ?
? ? ? ? ?
Снятие тележки ?4 разр. - 1?1 ? 7 ? 5-22 ?28
?3 " - 1?тележка ? ? ?
??????????????????????????????????????????????????????????????????
Демонтаж портала ? ? ? ? ?
? ? ? ? ?
1. Подъем башни для от- ?6 разр. - 1?1 портал?196 ?161-70 ?29
соединения крестовины от ?5 " - 1?1 т ? 2,8 ? 2-31 ?30
поворотного круга. 2. Сня- ?4 " - 2? ? ? ?
тие крестовины. 3. Снятие ?3 " - 2? ? ? ?
опорного кольца отдельными ? ? ? ? ?
элементами. 4. Снятие сек- ? ? ? ? ?
ций цилиндра и диафрагмы. ? ? ? ? ?
5. Снятие внутренних ферм и? ? ? ? ?
горизонтальных связей. ? ? ? ? ?
6. Снятие опор. 7. Марки- ? ? ? ? ?
ровка. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Снятие ходовых тележек ? ? ? ? ?
? ? ? ? ?
1. Снятие ручных противо-?4 разр. - 1?1 ? 1,5 ? 1-10 ?31
угонных захватов. 2. Снятие?3 " - 2?тележка ? ? ?
ходовых тележек с подкрано-? ?1 т ? 0,4 ? 0-29,2?32
вых путей. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Снятие диафрагм (для ? ? ? ? ?
прислонных кранов) ? ? ? ? ?
? ? ? ? ?
1. Отсоединение диафрагм ?4 разр. - 1?1 диа- ? 15,5 ?11-32 ?33
от металлоконструкций. ?3 " - 2?фрагма ? ? ?
2. Разборка на марки. ? ?1 т ? 0,95? 0-69,4?34
3. Маркировка. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Демонтаж трехмашинного ? ? ? ? ?
агрегата ? ? ? ? ?
? ? ? ? ?
Открепление и снятие аг- ?5 разр. - 1?1 ? 29 ?22-48 ?35
регата. ?4 " - 1?агрегат ? ? ?
?3 " - 2? ? ? ?
??????????????????????????????????????????????????????????????????
Снятие блоков балласта ? ? ? ? ?
? ? ? ? ?
Снятие блоков балласта с ?4 разр. - 1?1 блок ? 0,45? 0-32,9?36
маркировкой. ?3 " - 2?1 т ? 0,41? 0-29,9?37
Примечание. Монтаж и демонтаж механизма опускания башни нормировать по нормам и расценкам § Е28-2-13,
пп. 5 -
8.§ Е28-2-15. Наращивание башни
ранее смонтированных кранов
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование ? Состав ?Измери- ?Н. вр.? Расц. ? N
и состав работ ? звена ?тели ? ? ?
?монтажников? ? ? ?
??????????????????????????????????????????????????????????????????
Отсоединение башни ? ? ? ? ?
от портала ? ? ? ? ?
? ? ? ? ?
1. Подготовка монтажного ?6 разр. - 1?1 башня ? 33 ?27-72 ? 1
основания. 2. Снятие связей?5 " - 1?1 т ? 0,61? 0-51,2? 2
портала (мешающих заводке ?4 " - 3? ? ? ?
секций под портал), планок,?3 " - 1? ? ? ?
раскрепляющих портал с баш-? ? ? ? ?
ней. 3. Разворот крестови- ? ? ? ? ?
ны. 4. Опускание башни на ? ? ? ? ?
монтажное основание. 5. Ус-? ? ? ? ?
тановка опорных планок под ? ? ? ? ?
рядовой секцией. 6. Отсое- ? ? ? ? ?
динение и вытаскивание ? ? ? ? ?
опорной секции. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Наращивание башни методом ? ? ? ? ?
подращивания ? ? ? ? ?
? ? ? ? ?
1. Установка на монтажное? То же ?1 секция?135 ?113-40 ? 3
основание наращиваемой сек-? ?1 т ? 17,5 ? 14-70 ? 4
ции с заводкой под портал. ? ? ? ? ?
2. Крепление к секции подъ-? ? ? ? ?
емных балок. 3. Крепление ? ? ? ? ?
секций и подъем башни. ? ? ? ? ?
4. Заводка под портал опор-? ? ? ? ?
ной секции. 5. Крепление ? ? ? ? ?
нижней секции с наращивае- ? ? ? ? ?
мой и подъем башни. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Крепление башни к порталу ? ? ? ? ?
? ? ? ? ?
1. Поворот крестовины в ?6 разр. - 1?1 башня ? 14 ?11-76 ? 5
первоначальное положение. ?5 " - 1?со стре-? ? ?
2. Установка ранее снятых ?4 " - 3?ловым ? ? ?
связей. 3. Демонтаж мон- ?3 " - 1?устрой- ? ? ?
тажного основания. ? ?ством ? ? ?
? ?1 т ? 0,26? 0-21,8? 6
Примечание. Монтаж и демонтаж механизма подъема и опускания башни нормировать по § Е28-2-13,
пп. 5 -
8.§ Е28-2-16. Подъем кранов башенных с одной отметки
на другую (переподъем крана)
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование ? Состав ?Измери- ?Н. вр.? Расц. ? N
и состав работ ? звена ?тели ? ? ?
?монтажников? ? ? ?
??????????????????????????????????????????????????????????????????
Установка механизма ? ? ? ? ?
подъема крана ? ? ? ? ?
? ? ? ? ?
1. Установка якорей. ?6 разр. - 1?1 меха- ?150 ?123-75 ? 1
2. Установка лебедок. ?5 " - 1?низм ? ? ?
3. Установка и крепление ?4 " - 2?1 т ? 7,7 ? 6-35 ? 2
полиспастных балок. 4. Ус- ?3 " - 2? ? ? ?
тановка балансиров. 5. Ус- ? ? ? ? ?
тановка поворотной шестер- ? ? ? ? ?
ни. 6. Подача блоков на ? ? ? ? ?
портал. 7. Установка под- ? ? ? ? ?
хватной балки на башню. ? ? ? ? ?
8. Установка блоков на баш-? ? ? ? ?
ню. 9. Крепление уголками и? ? ? ? ?
косынками лебедок и блоков.? ? ? ? ?
10. Натяжка и крепление к ? ? ? ? ?
якорям и лебедкам вантин с ? ? ? ? ?
запасовкой. 11. Запасовка ? ? ? ? ?
полиспастов подъема портала? ? ? ? ?
и башни. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Отсоединение башни ? ? ? ? ?
от портала ? ? ? ? ?
? ? ? ? ?
1. Отсоединение башни от ?6 разр. - 1?1 башня ? 60 ?49-50 ? 3
портала. 2. Разворот крес- ?5 " - 1?со стре-? ? ?
товины. 3. Крепление крес- ?4 " - 2?ловым ? ? ?
товины к порталу. ?3 " - 2?устрой- ? ? ?
? ?ством ? ? ?
? ?1 т ? 0,3 ? 0-24,8? 4
??????????????????????????????????????????????????????????????????
Крепление башни к ? ? ? ? ?
монтажному приспособлению ? ? ? ? ?
? ? ? ? ?
1. Установка монтажного ?6 разр. - 1?1 башня ? 30 ?24-75 ? 5
приспособления под башню с ?5 " - 1?со стре-? ? ?
креплением. 2. Опускание ?4 " - 2?ловым ? ? ?
башни. 3. Крепление башни ?3 " - 2?устрой- ? ? ?
к монтажному приспособлению? ?ством ? ? ?
на время подъема портала. ? ?1 т ? 0,4 ? 0-33 ? 6
4. Раскрепление башни рас- ? ? ? ? ?
чалками с натягиванием. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка подкрановых ? ? ? ? ?
балок ? ? ? ? ?
? ? ? ? ?
1. Подъем и установка ?5 разр. - 1?1 балка ? 10 ? 7-75 ? 7
подкрановых балок под ходо-?4 " - 1?1 т ? 6 ? 4-65 ? 8
вые тележки при помощи ле- ?3 " - 2? ? ? ?
бедок. 2. Крепление подкра-? ? ? ? ?
новых балок. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Подъем портала на другую ? ? ? ? ?
отметку ? ? ? ? ?
? ? ? ? ?
1. Снятие связей портала.?6 разр. - 2?1 башня ? 36 ?30-77 ? 9
2. Разворот ходовых тележек?5 " - 4?со стре-? ? ?
на 90°. 3. Отсоединение ?4 " - 5?ловым ? ? ?
портала от башни. 4. Подъем?3 " - 2?устрой- ? ? ?
портала краном и крановыми ? ?ством ? ? ?
лебедками. 5. Опускание ? ?1 т ? 0,45? 0-38,5?10
портала на подкрановую бал-? ? ? ? ?
ку. 6. Крепление ходовых ? ? ? ? ?
тележек к порталу. 7. Уста-? ? ? ? ?
новка связей крепления пор-? ? ? ? ?
тала. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Подъем башни методом ? ? ? ? ?
выдвижения ? ? ? ? ?
? ? ? ? ?
1. Подъем башни. 2. Раз- ?6 разр. - 1?1 башня ?100 ?82-50 ?11
ворот и крепление крестови-?5 " - 1?со стре-? ? ?
ны. 3. Крепление башни. ?4 " - 2?ловым ? ? ?
4. Установка связей башни. ?3 " - 2?устрой- ? ? ?
? ?ством ? ? ?
? ?1 т ? 0,3 ? 0-24,8?12
??????????????????????????????????????????????????????????????????
Демонтаж механизма подъема? ? ? ? ?
? ? ? ? ?
1. Снятие расчалок. ?5 разр. - 1?1 меха- ?128 ?99-58 ?13
2. Распасовка канатов подъ-?4 " - 2?низм ? ? ?
ема портала и башни. ?3 " - 2?1 т ? 1,2 ? 0-93,4?14
3. Снятие подхватных балок ? ? ? ? ?
и блоков, поворотной шес- ? ? ? ? ?
терни. 4. Снятие лебедок, ? ? ? ? ?
якорей. ? ? ? ? ?
§ Е28-2-17. Разворот кранов башенных на 90°
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование ? Состав ?Измери- ?Н. вр.? Расц. ? N
и состав работ ? звена ?тели ? ? ?
?монтажников? ? ? ?
??????????????????????????????????????????????????????????????????
1. Прокладка рельс для ?6 разр. - 1?1 кран ? 37,5 ?30-61 ? 1
перегона крана. 2. Перегон ?5 " - 1?1 т ? 0,19? 0-15,5? 2
крана. 3. Установка домкра-?4 " - 4?массы ? ? ?
тов. 4. Подъем крана. ?3 " - 2? ? ? ?
5. Разворот ходовых тележек? ? ? ? ?
с откреплением и последую- ? ? ? ? ?
щим закреплением. 6. Снятие? ? ? ? ?
домкратов. ? ? ? ? ?
§ Е28-2-18. Монтаж кранов башенно-стреловых типа СКР

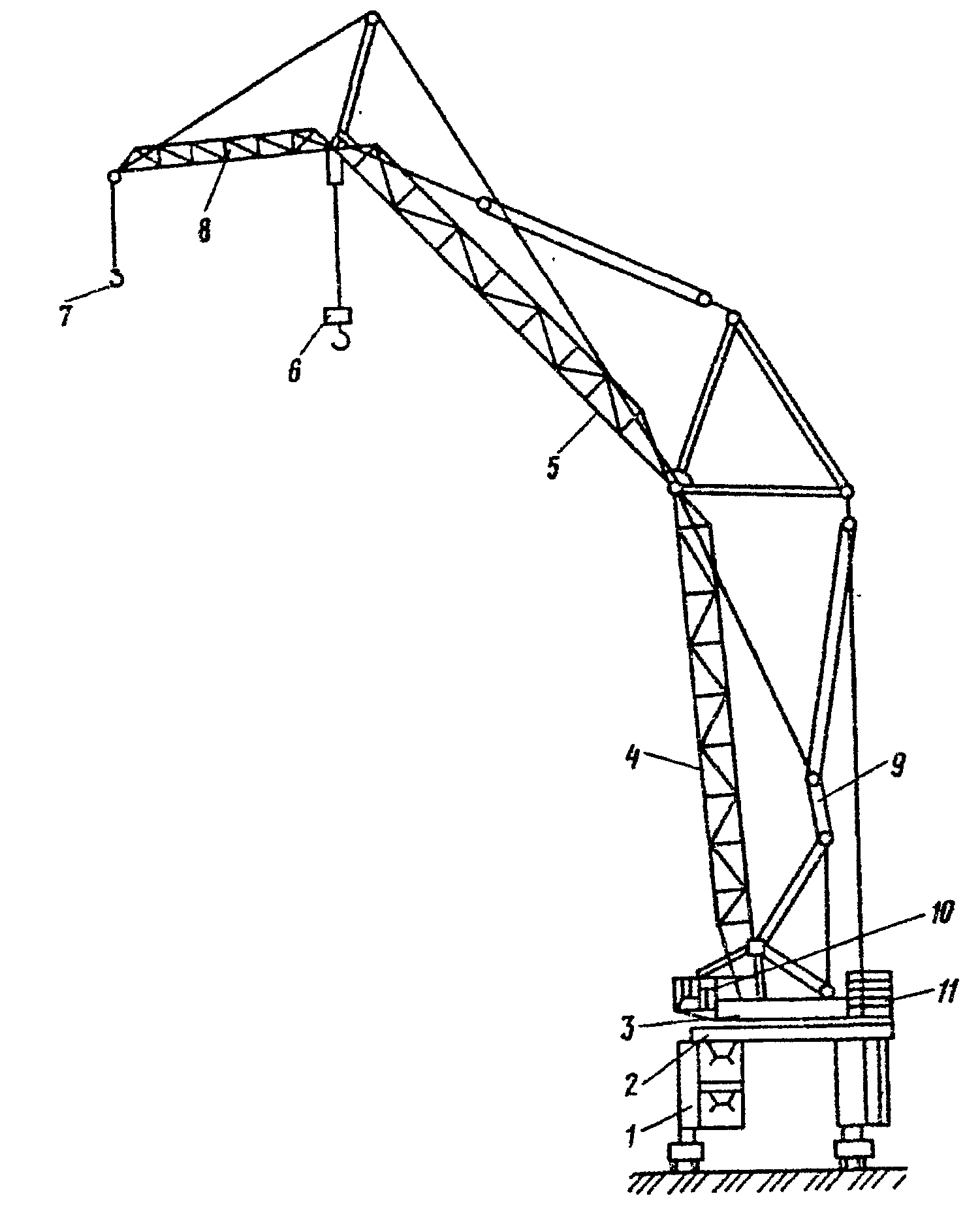

Рис. 8. Кран башенно-стреловой СКР-3500ЭМ
1 - механизмы передвижения крана; 2 - опорно-поворотное
устройство; 3 - поворотная платформа; 4 - стрела;
5 - маневровый клюв; 6 - грузовой блок основного подъема;
7 - грузовой блок вспомогательного подъема;
8 - установочный клюв; 9 - стреловой полиспаст;
10 - кабина управления;
11 - установка противовеса
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование ? Состав ?Измери- ?Н. вр.? Расц. ? N
и состав работ ? звена ?тели ? ? ?
?монтажников? ? ? ?
??????????????????????????????????????????????????????????????????
Установка ходовых тележек ? ? ? ? ?
? ? ? ? ?
Разметка мест и установка?5 разр. - 1?1 ? 3 ? 2-39 ? 1
тележек на подкрановый путь?4 " - 2?тележка ? ? ?
с выверкой и временным рас-?3 " - 2?1 т ? 1 ? 0-79,8? 2
креплением. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж портала ? ? ? ? ?
? ? ? ? ?
1. Установка опор. 2. Ус-?6 разр. - 1?1 портал?500 ?430-00 ? 3
тановка рамы опорной, бал- ?5 " - 2?1 т ? 10,5 ? 9-03 ? 4
ки, стоек, фермы с выверкой?4 " - 2? ? ? ?
и креплением. ?3 " - 1? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж поворотного ? ? ? ? ?
устройства ? ? ? ? ?
? ? ? ? ?
1. Установка нижнего ?6 разр. - 1?1 марка ? 25 ?21-25 ? 5
кольца. 2. Установка внут- ?5 " - 1?1 т ? 1 ? 0-85 ? 6
реннего кольца, механизма ?4 " - 2? ? ? ?
вращения с кожухами с вы- ?3 " - 1? ? ? ?
веркой и креплением. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Сборка поворотной ? ? ? ? ?
платформы ? ? ? ? ?
? ? ? ? ?
1. Сборка центральной ра-?5 разр. - 1?1 марка ? 5 ? 3-89 ? 7
мы. 2. Сборка хвостовой ра-?4 " - 2?1 т ? 4 ? 3-11 ? 8
мы. 3. Сборка двуногой ?3 " - 2? ? ? ?
стойки. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж поворотной ? ? ? ? ?
платформы ? ? ? ? ?
? ? ? ? ?
1. Установка центральной ?6 разр. - 1?1 плат- ?120 ?103-20 ? 9
рамы. 2. Установка хвосто- ?5 " - 2?форма ? ? ?
вой рамы. 3. Установка над-?4 " - 2?1 т ? 7,5 ? 6-45 ?10
ставки. 4. Установка двуно-?3 " - 1? ? ? ?
гой стойки. 5. Установка ? ? ? ? ?
подвески с выверкой и креп-? ? ? ? ?
лением. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Сборка стрелы ? ? ? ? ?
? ? ? ? ?
1. Сборка стрелы из от- ?6 разр. - 1?1 секция? 69 ?59-34 ?11
дельных секций. 2. Выверка ?5 " - 2?1 т ? 9,5 ? 8-17 ?12
и крепление. ?4 " - 2? ? ? ?
?3 " - 1? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж клювов ? ? ? ? ?
? ? ? ? ?
1. Монтаж маневрового и ?6 разр. - 1?1 секция? 60 ?49-56 ?13
установочного крюков с ?4 " - 3?1 т ? 9,4 ? 7-76 ?14
креплением на стреле. ?3 " - 1? ? ? ?
2. Установка распорок, сто-? ? ? ? ?
ек, оголовка стойки, тяг, ? ? ? ? ?
шарнира маневрового клюва. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка лебедок ? ? ? ? ?
? ? ? ? ?
Установка лебедок с вы- ?6 разр. - 1?1 ? 10 ? 8-50 ?15
веркой и креплением. ?5 " - 1?лебедка ? ? ?
?4 " - 2?1 т ? 3 ? 2-55 ?16
?3 " - 1? ? ? ?
??????????????????????????????????????????????????????????????????
Установка кабины ? ? ? ? ?
управления ? ? ? ? ?
? ? ? ? ?
Установка кабины ?5 разр. - 1?1 кабина? 18 ?14-36 ?17
управления с выверкой и ?4 " - 2? ? ? ?
креплением. ?3 " - 1? ? ? ?
??????????????????????????????????????????????????????????????????
Установка контргруза ? ? ? ? ?
? ? ? ? ?
Установка контргруза с ?5 разр. - 1?1 блок ? 12 ? 9-34 ?18
выверкой и креплением ?4 " - 2?1 т ? 3 ? 2-33 ?19
?3 " - 2? ? ? ?
??????????????????????????????????????????????????????????????????
Запасовка полиспаста ? ? ? ? ?
? ? ? ? ?
1. Размотка каната с ос- ?6 разр. - 1? ? ? ?
мотром. 2. Запасовка вспо- ?5 " - 2? ? ? ?
могательного троса. 3. За- ?4 " - 3? ? ? ?
пасовка полиспаста с про- ? ? ? ? ?
таскиванием через блоки, ? ? ? ? ?
намотка каната на барабан. ? ? ? ? ?
Полиспаст: ? ? ? ? ?
стреловой ? ?1 канат ? 18 ?15-75 ?20
? ?100 м ? 13 ?11-38 ?21
? ???????????????????????????
первого маневрового клюва? ?1 канат ? 21,5 ?18-81 ?22
? ?100 м ? 15 ?13-13 ?23
? ???????????????????????????
второго маневрового клюва? ?1 канат ? 13 ?11-38 ?24
? ?100 м ? 12,5 ?10-94 ?25
??????????????????????????????????????????????????????????????????
Подъем стрелы ? ? ? ? ?
? ? ? ? ?
1. Подъем стрелы и натяж-?6 разр. - 1?1 стрела?100 ?84-00 ?26
ка всех полиспастов. 2. Вы-?5 " - 1?1 т ? 1,7 ? 1-43 ?27
верка и установка стрелы в ?4 " - 3? ? ? ?
рабочее положение. ?3 " - 1? ? ? ?
ГЛАВА 5. МОНТАЖ КРАНОВ-ПЕРЕГРУЖАТЕЛЕЙ

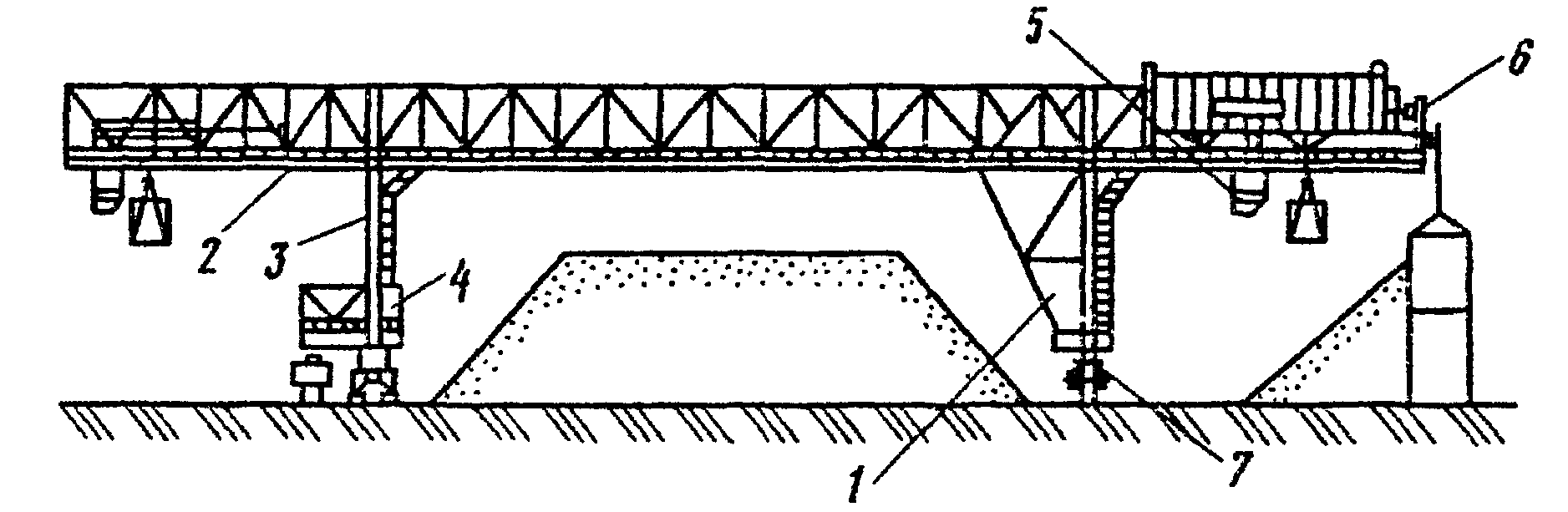

Рис. 9. Кран-перегружатель коробчатой конструкции
1 - жесткая опора; 2 - мост крана; 3 - гибкая опора;
4 - ленточный питатель; 5 - грейферная тележка;
6 - токосъемник; 7 - механизм передвижения крана
Рис. 10. Кран-перегружатель трубчатой конструкции
1 - опоры крана; 2 - мост крана; 3 - грейферная
тележка; 4 - ремонтное помещение;
5 - механизм передвижения крана
§ Е28-2-19. Монтаж кранов-перегружателей
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование ? Состав ?Измери- ? Н. ? Расц. ? N
и состав работ ? звена ?тели ? вр. ? ?
?монтажников? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж ходовых балансирных? ? ? ? ?
тележек ? ? ? ? ?
? ? ? ? ?
1. Разметка мест установ-?5 разр. - 1?1 ? 7,8? 6-22 ? 1
ки ходовых балансирных те- ?4 " - 2?тележка ? ? ?
лежек. 2. Установка на ?3 " - 1?1 т ? 0,5? 0-39,9? 2
рельсы с креплением ходовых? ? ? ? ?
тележек. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж редуктора механизма? ? ? ? ?
передвижения крана ? ? ? ? ?
? ? ? ? ?
1. Установка и закрепле- ?5 разр. - 1?1 ? 9,5? 7-58 ? 3
ние редуктора и тормозов. ?4 " - 2?редуктор? ? ?
2. Установка электродвига- ?3 " - 1?1 т ? 0,9? 0-71,8? 4
телей с центровкой, вывер- ? ? ? ? ?
кой и закреплением. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж опор ? ? ? ? ?
? ? ? ? ?
1. Укрупнительная сборка ?6 разр. - 1?1 опора ? 55 ? 45-10 ? 5
опор из отдельных элементов?5 " - 1?1 т ? 4,5? 3-69 ? 6
с выверкой и креплением. ?4 " - 3? ? ? ?
2. Подкатка ходовых теле- ?3 " - 2? ? ? ?
жек. 3. Установка опор на ? ? ? ? ?
тележки с временным крепле-? ? ? ? ?
нием расчалками. 4. Уста- ? ? ? ? ?
новка осей для соединения ? ? ? ? ?
опор с ходовыми тележками с? ? ? ? ?
креплением. 5. Установка ? ? ? ? ?
связей с временным крепле- ? ? ? ? ?
нием. 6. Установка опорных ? ? ? ? ?
коробок (для крана трубча- ? ? ? ? ?
той конструкции). ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка стяжек опор ? ? ? ? ?
? ? ? ? ?
Установка стяжек с вывер-?6 разр. - 1?1 стяжка? 35 ? 27-65 ? 7
кой и креплением. ?4 " - 2?1 т ? 3,9? 3-08 ? 8
?3 " - 3? ? ? ?
??????????????????????????????????????????????????????????????????
Сборка моста ? ? ? ? ?
? ? ? ? ?
1. Выкладка временных ?6 разр. - 1?1 мост ?375 ?309-38 ? 9
опор. 2. Сборка моста из ?5 " - 1?1 т ? 9,8? 8-09 ?10
отдельных элементов с вы- ?4 " - 2? ? ? ?
веркой и креплением. ?3 " - 2? ? ? ?
??????????????????????????????????????????????????????????????????
Сборка рамы грейферной ? ? ? ? ?
тележки ? ? ? ? ?
? ? ? ? ?
Сборка рамы тележки из ?5 разр. - 1?1 рама ? 45 ? 35-10 ?11
отдельных частей с выверкой?4 " - 3?1 т ? 4,8? 3-74 ?12
и креплением. ?3 " - 2? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж грейферной тележки ? ? ? ? ?
? ? ? ? ?
1. Установка на мост рамы? То же ?1 ? 52 ? 40-56 ?13
с креплением. 2. Установка ? ?тележка ? ? ?
на раму механизмов подъема ? ?1 т ? 10 ? 7-80 ?14
с выверкой и креплением. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Подъем моста ? ? ? ? ?
? ? ? ? ?
1. Подъем моста крана- ?6 разр. - 2?1 мост ?195 ?161-07 ?15
перегружателя двумя гидро- ?5 " - 3?1 т ? 0,9? 0-74,3?16
подъемниками с осмотром ме-?4 " - 6? ? ? ?
ханизмов в процессе подъе- ?3 " - 4? ? ? ?
ма. 2. Устранение заеданий ? ? ? ? ?
балок, установка и снятие ? ? ? ? ?
колец и лент (при подъеме ? ? ? ? ?
трубчатого крана). ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Сборка опор с мостом ? ? ? ? ?
? ? ? ? ?
1. Оснастка полиспастов ?6 разр. - 1?1 кран ?350 ?280-00 ?17
для оттяжки опоры. 2. Под- ?5 " - 1?1 т ? 1,3? 1-04 ?18
катка опор (в сборе с меха-?4 " - 7? ? ? ?
низмами передвижения) под ?3 " - 3? ? ? ?
мост крана при помощи ? ? ? ? ?
электрических лебедок. ? ? ? ? ?
3. Стыковка и крепление ? ? ? ? ?
верхней части опоры, смон- ? ? ? ? ?
тированной на мосту с ниж- ? ? ? ? ?
ней частью. 4. Снятие мон- ? ? ? ? ?
тажных связей с опоры. ? ? ? ? ?
5. Распасовка временных по-? ? ? ? ?
лиспастов. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка рельсов под ? ? ? ? ?
грейферную тележку ? ? ? ? ?
? ? ? ? ?
1. Раскладка рельсов по ?5 разр. - 1?1 м ? 1,2? 0-96 ?19
ездовым балкам. 2. Выверка ?4 " - 1? ? ? ?
установки рельсов. 3. Креп-?3 " - 1? ? ? ?
ление рельсов между собой и? ? ? ? ?
к ездовым балкам с установ-? ? ? ? ?
кой уголков, планок и упо- ? ? ? ? ?
ров. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж ремонтного ? ? ? ? ?
помещения ? ? ? ? ?
? ? ? ? ?
1. Установка нижней части?6 разр. - 1?1 поме- ? 94 ? 76-38 ?20
ремонтного помещения. ?4 " - 1?щение ? ? ?
2. Стыковка с мостом. ?3 " - 2?1 т ? 2,5? 2-03 ?21
3. Установка верхней части ? ? ? ? ?
помещения с креплением. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Сборка бункера и подвесок ? ? ? ? ?
? ? ? ? ?
Сборка бункера и подвесок?5 разр. - 1?1 т ? 11,5? 8-91 ?22
под клепку на шпальных ?4 " - 1? ? ? ?
клетках. ?3 " - 2? ? ? ?
??????????????????????????????????????????????????????????????????
Установка бункера на ? ? ? ? ?
рельсовом пути ? ? ? ? ?
? ? ? ? ?
1. Сборка верхних и ниж- ?5 разр. - 1?1 т ? 3,8? 2-96 ?23
них частей подвесок. ?4 " - 2? ? ? ?
2. Оснастка подъемного по- ?3 " - 2? ? ? ?
лиспаста. 3. Установка бун-? ? ? ? ?
кера с подвесками на рель- ? ? ? ? ?
совый путь. 4. Снятие и ? ? ? ? ?
распасовка полиспаста. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка бункера на опоре? ? ? ? ?
крана ? ? ? ? ?
? ? ? ? ?
1. Оснастка подъемного ?5 разр. - 1?1 т ? 5,6? 4-36 ?24
полиспаста. 2. Установка ?4 " - 2? ? ? ?
бункера на опору крана с ?3 " - 2? ? ? ?
выверкой и креплением вре- ? ? ? ? ?
менными болтами и пробками.? ? ? ? ?
3. Снятие и распасовка по- ? ? ? ? ?
лиспаста. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж пластинчатого ? ? ? ? ?
питателя ? ? ? ? ?
? ? ? ? ?
1. Технический осмотр ?6 разр. - 1?1 т ? 6,2? 5-01 ?25
муфты и подшипника питате- ?4 " - 2? ? ? ?
ля. 2. Установка в проект- ?3 " - 2? ? ? ?
ное положение питателя с ? ? ? ? ?
креплением. 3. Установка ? ? ? ? ?
редуктора в сборе с ? ? ? ? ?
электродвигателем с центри-? ? ? ? ?
рованием и креплением. ? ? ? ? ?
4. Установка воронки и мая-? ? ? ? ?
тниковой заслонки. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка буферов ? ? ? ? ?
кранового пути грейферной ? ? ? ? ?
тележки ? ? ? ? ?
? ? ? ? ?
Установка буферов на ?5 разр. - 1?1 буфер ? 18 ? 14-40 ?26
ездовые балки с выверкой и ?4 " - 1?1 т ? 2,5? 2-00 ?27
креплением. ?3 " - 1? ? ? ?
??????????????????????????????????????????????????????????????????
Установка кронштейнов ? ? ? ? ?
троллеедержателей ? ? ? ? ?
? ? ? ? ?
1. Разметка мест установ-?4 разр. - 1?1 т ? 19 ? 14-16 ?28
ки. 2. Установка кронштей- ?3 " - 1? ? ? ?
нов на нижнем поясе моста с? ? ? ? ?
креплением. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж кабины управления ? ? ? ? ?
? ? ? ? ?
1. Сборка кабины с креп- ?5 разр. - 1?1 кабина? 15 ? 11-48 ?29
лением. 2. Подъем и уста- ?4 " - 2? ? ? ?
новка кабины с выверкой и ?3 " - 3? ? ? ?
креплением. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж преобразовательного? ? ? ? ?
агрегата ? ? ? ? ?
? ? ? ? ?
1. Установка рамы под ?6 разр. - 1?1 т ? 3,8? 3-23 ?30
преобразовательный агрегат.?4 " - 1? ? ? ?
2. Установка генераторов и ?3 " - 1? ? ? ?
электродвигателей по месту ? ? ? ? ?
с выверкой и креплением. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж системы охлаждения ? ? ? ? ?
? ? ? ? ?
1. Установка вентилятора ?5 разр. - 1?1 т ? 45 ? 36-00 ?31
с креплением. 2. Установка ?4 " - 1? ? ? ?
патрубков с соединением их ?3 " - 1? ? ? ?
и присоединением к вентиля-? ? ? ? ?
тору. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Сборка шатра грейферной ? ? ? ? ?
тележки ? ? ? ? ?
? ? ? ? ?
1. Укрупнительная сборка ?5 разр. - 1?1 шатер ? 48 ? 37-34 ?32
каркаса шатра. 2. Укрупни- ?4 " - 2?1 т ? 5,5? 4-28 ?33
тельная сборка листов об- ?3 " - 2? ? ? ?
шивки. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка шатра грейферной? ? ? ? ?
тележки ? ? ? ? ?
? ? ? ? ?
1. Установка каркаса шат-? То же ?1 шатер ? 28 ? 21-78 ?34
ра. 2. Установка листов об-? ?1 т ? 3,6? 2-80 ?35
шивки с креплением. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка вентиляторов ? ? ? ? ?
грейферной тележки ? ? ? ? ?
? ? ? ? ?
Установка и крепление ?5 разр. - 1?1 венти-? 8 ? 6-44 ?36
вентиляторов с насадкой ?3 " - 1?лятор ? ? ?
лопастей и торцевой крышки.? ?1 т ? 3,9? 3-14 ?37
??????????????????????????????????????????????????????????????????
Сборка грейфера ? ? ? ? ?
? ? ? ? ?
Сборка грейфера со сты- ?6 разр. - 1?1 ? 13,5? 10-97 ?38
ковкой челюстей, установкой?4 " - 1?грейфер ? ? ?
верхних и нижних блоков и ?3 " - 2?1 т ? 1,2? 0-97,5?39
подвижных балок. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Запасовка полиспастов ? ? ? ? ?
грейфера ? ? ? ? ?
? ? ? ? ?
1. Подготовка подвески ?5 разр. - 1?1 канат ? 28 ? 21-78 ?40
траверсы к запасовке. ?4 " - 2?100 м ? 9,5? 7-39 ?41
2. Размотка каната. 3. За- ?3 " - 2? ? ? ?
пасовка полиспастов. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка ограничителя ? ? ? ? ?
перекоса моста ? ? ? ? ?
? ? ? ? ?
1. Сборка по месту огра- ?5 разр. - 1?1 огра- ? 6,5? 5-53 ?42
ничителя перекоса моста из ?4 " - 1?ничитель? ? ?
отдельных деталей с крепле-? ? ? ? ?
нием к конструкции моста. ? ? ? ? ?
2. Запасовка каната. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка башмаков ? ? ? ? ?
токоприемника ? ? ? ? ?
? ? ? ? ?
Установка башмаков на ?6 разр. - 1?1 башмак? 12,5? 10-10 ?43
штанге рамы грейферной те- ?4 " - 2?1 т ? 6,2? 5-01 ?44
лежки с креплением. ?3 " - 2? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж токоподвода ? ? ? ? ?
? ? ? ? ?
1. Разметка мест установ-?6 разр. - 1?1 т ? 22 ? 19-53 ?45
ки. 2. Установка листов, ?5 " - 1? ? ? ?
швеллеров и кронштейнов то-?4 " - 2? ? ? ?
коподвода. 3. Установка ры-? ? ? ? ?
чага полиспаста. 4. Уста- ? ? ? ? ?
новка лебедки. 5. Установка? ? ? ? ?
кареток. 6. Заводка цепи ? ? ? ? ?
на каретки. 7. Установка ? ? ? ? ?
блоков. 8. Запасовка сталь-? ? ? ? ?
ного каната. ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Монтаж ремонтного ? ? ? ? ?
оборудования ? ? ? ? ?
? ? ? ? ?
1. Установка узлов ре- ?6 разр. - 1?1 т ? 18 ? 16-56 ?46
монтного оборудования. ?5 " - 1? ? ? ?
2. Установка ограждающего ?4 " - 1? ? ? ?
кожуха. 3. Запасовка сталь-? ? ? ? ?
ного каната механизма подъ-? ? ? ? ?
ема. 4. Установка электро- ? ? ? ? ?
двигателя. ? ? ? ? ?
ГЛАВА 6. МОНТАЖ КРАНОВ КОНСОЛЬНЫХ
§ Е28-2-20. Монтаж крана велосипедного
Состав звена
Монтажники 4 разр. - 2
" 3 " - 2
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование и состав работ ? Измерители ? Н. вр.? Расц. ? N
??????????????????????????????????????????????????????????????????
1. Сборка крана из отдельных? 1 кран ? 31 ? 23-10 ? 1
элементов. 2. Установка крана.? 1 т массы ? 2,4 ? 1-79 ? 2
3. Установка блоков и запасов-? ? ? ?
ка их стальным канатом. 4. На-? ? ? ?
девание и крепление цепей. ? ? ? ?
5. Испытание крана вхолостую и? ? ? ?
под нагрузкой. ? ? ? ?
§ Е28-2-21. Монтаж кранов консольных
Состав звена
Монтажники 5 разр. - 1
" 4 " - 2
" 3 " - 2
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование и состав работ ? Измерители ? Н. вр.? Расц. ? N
??????????????????????????????????????????????????????????????????
1. Сборка металлоконструкций? 1 кран ? 12,5 ? 9-73 ? 1
крана. 2. Установка металло- ? 1 т массы ? 10,5 ? 8-17 ? 2
конструкций крана (мачт, ферм,? ? ? ?
укосин, монорельсов, опорных ? ? ? ?
конструкций). 3. Установка ме-? ? ? ?
ханизма передвижения и всех ? ? ? ?
подшипников крана. 4. Установ-? ? ? ?
ка грузовой тележки на рельсо-? ? ? ?
вый путь. 5. Оснастка подъем- ? ? ? ?
ного полиспаста и блоков меха-? ? ? ?
низма передвижения тележки. ? ? ? ?
6. Выверка всех частей крана. ? ? ? ?
7. Испытание крана вхолостую и? ? ? ?
под нагрузкой. ? ? ? ?
Нормами и расценками настоящей главы предусмотрены работы, встречающиеся при монтаже кранов различных типов.
§ Е28-2-22. Установка рельсовых захватов
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование ? Состав ? Измери-? Н. ? Расц. ? N
и состав работ ? звена ? тели ? вр. ? ?
?монтажников? ? ? ?
??????????????????????????????????????????????????????????????????
Установка захвата с ? ? ? ? ?
электрическим приводом ? ? ? ? ?
? ? ? ? ?
1. Установка захвата с ?6 разр. - 1? ? ? ?
креплением. 2. Запасовка ?4 " - 1? ? ? ?
стальных канатов. При массе?3 " - 2? ? ? ?
захвата, т: ? ? ? ? ?
до 2 ? ?1 захват? 6,3 ? 5-12 ? 1
? ? 1 т ? 7,5 ? 6-09 ? 2
??????????????????????????????????????????????????????????????
св. 2 ?6 разр. - 1?1 захват?12,5 ? 10-10 ? 3
?4 " - 2? 1 т ? 4,4 ? 3-56 ? 4
?3 " - 2? ? ? ?
??????????????????????????????????????????????????????????????????
Установка захвата с ? ? ? ? ?
ручным приводом ? ? ? ? ?
? ? ? ? ?
Установка захвата с креп-?6 разр. - 1?1 захват? 0,98? 0-83,3? 5
лением. ?4 " - 1? 1 т ? 9,7 ? 8-25 ? 6
?3 " - 1? ? ? ?
§ Е28-2-23. Установка лестниц, площадок и ограждений
Норма времени и расценка на 1 т
??????????????????????????????????????????????????????????????????
Состав работы ? Состав звена ? Н. вр. ? Расц.
? монтажников ? ?
??????????????????????????????????????????????????????????????????
Установка лестниц, площа- ? 4 разр. - 2 ? 22 ? 16-72
док и ограждений с креплени-? 3 " - 1 ? ?
ем. ? ? ?
§ Е28-2-24. Монтаж вспомогательных приспособлений
Норма времени и расценка на 1 т массы крана
??????????????????????????????????????????????????????????????????
Состав работы ? Состав звена ? Н. вр. ? Расц.
? монтажников ? ?
??????????????????????????????????????????????????????????????????
Установка подмостей, мон- ? 4 разр. - 1 ? 0,3 ? 0-21,9
тажных лестниц, люлек, яко- ? 3 " - 2 ? ?
рей и деревянных настилов ? ? ?
§ Е28-2-25. Установка мелких механизмов и приборов
Состав звена
Монтажники 4 разр. - 1
" 3 " - 1
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование и состав работ ? Измерители ? Н. вр.? Расц. ? N
??????????????????????????????????????????????????????????????????
Установка ограничителя ? ? ? ?
грузоподъемности ? ? ? ?
? ? ? ?
Установка ограничителя гру- ? 1 ограничитель? 3,5 ? 2-61 ? 1
зоподъемности с креплением ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка кольцевого ? ? ? ?
токосъемника ? ? ? ?
? ? ? ?
Установка кольцевого токо- ? 1 токосъемник ? 0,5 ? 0-37,3? 2
съемника с креплением. ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка указателя вылета ? ? ? ?
стрелы ? ? ? ?
? ? ? ?
Установка указателя вылета ? 1 указатель ? 0,5 ? 0-37,3? 3
стрелы с креплением. ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка конечных ? ? ? ?
выключателей ? ? ? ?
? ? ? ?
Установка конечных выключа- ? 1 выключатель ? 0,5 ? 0-37,3?4
телей с креплением. ? ? ? ?
??????????????????????????????????????????????????????????????????
Установка указателя давления ? ? ? ?
ветра ? ? ? ?
? ? ? ?
Установка указателя с креп- ? 1 указатель ? 0,3 ? 0-22,4?5
лением. ? ? ? ?
§ Е28-2-26. Технический осмотр и смазка
всех узлов крана
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Состав работы ? Состав ?Измери- ?Н. вр.? Расц. ? N
? звена ?тели ? ? ?
?монтажников? ? ? ?
??????????????????????????????????????????????????????????????????
1. Снятие кожухов и кры- ?4 разр. - 1?1 кран ? 17 ?12-67 ? 1
шек. 2. Осмотр механизмов. ?3 " - 1?1 т гру-? 0,5 ? 0-37,3? 2
3. Шприцевание подшипников.? ?зоподъ- ? ? ?
4. Заливка масла в редукто-? ?емности ? ? ?
ры. 5. Установка кожухов и ? ? ? ? ?
крышек. ? ? ? ? ?
Примечание. При определении грузоподъемности крана следует принимать сумму грузоподъемности главных и вспомогательных подъемов.
§ Е28-2-27. Испытание кранов
Состав звена
Монтажники 6 разр. - 1
" 4 " - 2
" 3 " - 2
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Состав работы ? Грузо- ? Измери- ?Н. вр.? Расц. ? N
? подъем- ? тели ? ? ?
? ность, т? ? ? ?
??????????????????????????????????????????????????????????????????
1. Подготовка груза. ? До 25 ?1 кран ? 37,5 ?30-30 ? 1
2. Проверка системы смазки.? ?1 т грузо-? 0,24? 0-19,4? 2
3. Опробование работы меха-? ?подъемно- ? ? ?
низмов вхолостую и под наг-? ?сти ? ? ?
рузкой с регулировкой и ? ?????????????????????????????
устранением обнаруженных ? Св. 25 ?1 кран ?104 ?84-03 ? 3
дефектов. 4. Наблюдение за ? ?1 т грузо-? 0,59? 0-47,7? 4
работой механизмов в тече- ? ?подъемно- ? ? ?
ние установленного кален- ? ?сти ? ? ?
дарного времени. ? ? ? ? ?
Примечание. При определении грузоподъемности крана следует принимать сумму грузоподъемности главных и вспомогательных подъемов.
§ Е28-2-28. Демонтаж рельсовых захватов
Нормы времени и расценки на измерители,
указанные в таблице
??????????????????????????????????????????????????????????????????
Наименование ? Состав ?Измери- ?Н. вр.? Расц. ? N
и состав работ ? звена ?тели ? ? ?
?монтажников? ? ? ?
??????????????????????????????????????????????????????????????????
Снятие захвата с ? ? ? ? ?
электрическим приводом ? ? ? ? ?
? ? ? ? ?
1. Распасовка стального ?6 разр. - 1? ? ? ?
каната. 2. Снятие захвата. ?4 " - 1? ? ? ?
3. Маркировка. ?3 " - 2? ? ? ?
При массе захвата, т: ? ? ? ? ?
до 2 ? ?1 захват? 2,8 ? 2-28 ? 1
? ? 1 т ? 3,3 ? 2-68 ? 2
???????????????????????? ???????????????????????????
св. 2 ? ?1 захват? 5,7 ? 4-63 ? 3
? ? 1 т ? 2 ? 1-63 ? 4
??????????????????????????????????????????????????????????????????
Снятие захвата с ручным ? ? ? ? ?
приводом ? ? ? ? ?
? ? ? ? ?
1. Снятие захвата. ?4 разр. - 1?1 захват? 0,44 ? 0-32,8? 5
2. Маркировка. ?3 " - 1? 1 т ? 4,3 ? 3-20 ? 6
§ Е28-2-29. Демонтаж лестниц, площадок, ограждений
Норма времени и расценка на 1 т конструкций
??????????????????????????????????????????????????????????????????
Состав работы ? Состав звена ? Н. вр. ? Расц.
? монтажников ? ?
??????????????????????????????????????????????????????????????????
Снятие лестниц, площадок и ? 3 разр. - 2 ? 9,6 ? 6-72
ограждений ? ? ?
§ Е28-2-30. Газовая резка и прихватка сваркой
при монтаже и демонтаже кранов
Нормы времени и расценки на 1 т конструкции
??????????????????????????????????????????????????????????????????
Наименование работ ? Состав звена ? Н. вр. ? Расц. ? N
??????????????????????????????????????????????????????????????????
Газовая резка ? Газорезчик ? 0,11 ? 0-08,7 ? 1
? 4 разр. ? ? ?
??????????????????????????????????????????????????????????????????
Прихватка сваркой ?Электросварщик? 0,15 ? 0-11,9 ? 2
? 4 разр. ? ? ?
