"ГОСТ Р 72168-2025. Национальный стандарт Российской Федерации. Световоды трубчатые естественного света. Методика расчета"
(утв. и введен в действие Приказом Росстандарта от 01.07.2025 N 656-ст)

1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (ФГБУ "НИИСФ РААСН"), Обществом с ограниченной ответственностью "ЦЕРЕРА-ЭКСПЕРТ" (ООО "ЦЕРЕРА-ЭКСПЕРТ") при участии ФГБОУ ВО "Национальный исследовательский Московский государственный строительный университет" (НИУ МГСУ) и Общества с ограниченной ответственностью "СОЛАРЖИ" (ООО "СОЛАРЖИ")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 1 июля 2025 г. N 656-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

Настоящий стандарт распространяется на трубчатые световоды естественного света и устанавливает методику определения коэффициентов пропускания их компонентов, расчета коэффициента естественной освещенности (КЕО) и определения их количества в помещении.

В настоящем стандарте использованы нормативные ссылки на следующие документы:

ГОСТ Р 57260 (ИСО 15469:2004) Климатология строительная. Параметры для расчета естественного освещения с учетом распределения яркости по небосводу

СП 52.13330.2016 "СНиП 23-05-95* Естественное и искусственное освещение"

СП 367.1325800.2017 Здания жилые и общественные. Правила проектирования естественного и совмещенного освещения

СП 419.1325800.2018 Здания производственные. Правила проектирования естественного и совмещенного освещения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил) в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном фонде стандартов.

В настоящем стандарте применены термины по СП 52.13330, а также следующие термины с соответствующими определениями:

3.1 диффузное отражение: Рассеяние света, при котором луч, падающий на поверхность, отражается под многими углами, а не только под одним углом, как в случае зеркального отражения.

3.2 индикатриса рассеяния: Представление в пространстве в форме поверхности, выраженной в полярных координатах, углового распределения (относительной) силы излучения, или силы света, или (относительной) яркости, или яркости элемента поверхности среды, которая рассеивается путем отражения или пропускания.

3.3 коэффициент зеркального отражения: Отношение зеркально отраженной части светового потока к падающему световому потоку.

3.4 коэффициент отражения: Отношение потока отраженного излучения к потоку падающего излучения .

3.5 коэффициент пропускания: Отношение потока прошедшего излучения к потоку падающего излучения .

4.1 Коэффициенты пропускания света компонентов световода предоставляются производителем или определяются на основе измерений по схеме рисунка 4.1.

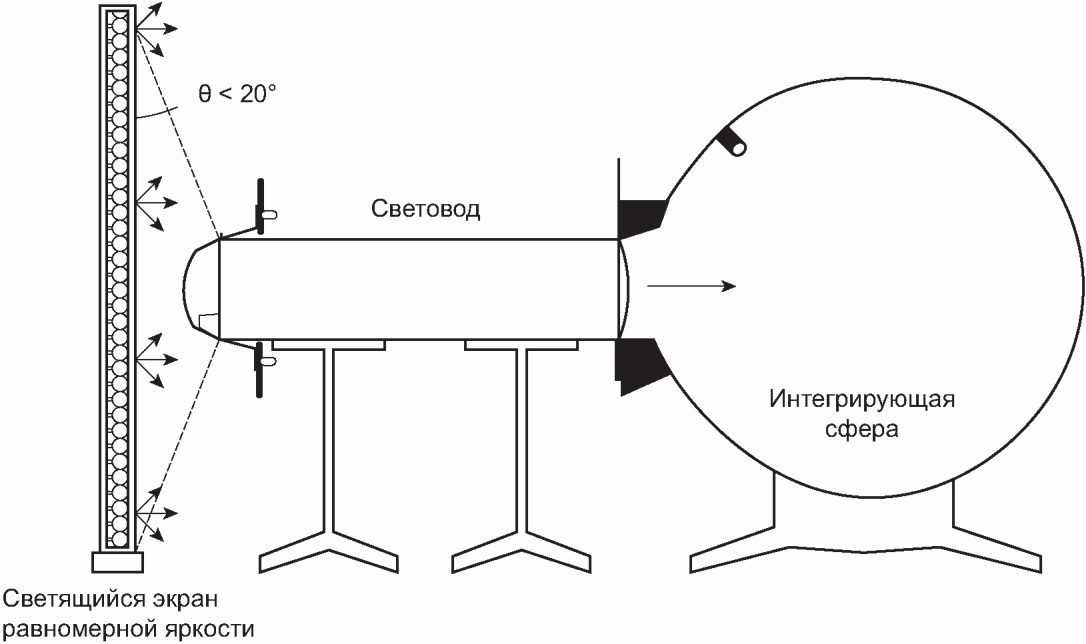

4.2 Схема измерений коэффициентов пропускания компонентов трубчатого световода заключается в измерении световых потоков на входе в компонент световода и на выходе из компонента или световода .

4.3 Коэффициент пропускания света купола трубчатого световода и коэффициент пропускания света рассеивателя световода определяют по формуле

где - коэффициент пропускания света купола трубчатого световода естественного света. Коэффициенты пропускания света для типовых материалов купола приведены в приложении А;

- коэффициент пропускания света рассеивателя световода (диффузора) на выходе световода.

5.1.1 Трубчатые световоды естественного света позволяют передавать естественный свет с кровли, стен зданий и прилегающей территории в помещения, расположенные на этажах и в подземных пространствах.

5.1.2 Область применения трубчатых световодов определена [1] и СП 52.13330.

5.1.3 Трубчатые световоды состоят из приемного купола (концентратора) естественного излучения, установленного на кровле здания, зеркально отражающей трубки, внутренняя поверхность которой имеет высокий коэффициент зеркального отражения (0,92 - 0,99), и рассеивателя (диффузора), располагаемого на потолке освещаемого помещения.

5.1.4 Рассеяние света на выходе световода в помещение может быть диффузным или отличным от диффузного и характеризуется фотометрическим телом или индикатрисой рассеяния.

В зависимости от характера рассеяния света на выходе световода применяют разные методы расчета освещенности и КЕО.

5.2.1 Общий коэффициент передачи светового потока световодом определяют по формуле

где - коэффициент пропускания купола трубчатого световода естественного света. Коэффициент пропускания купола ряда устройств лежит в диапазоне 0,89 - 0,92;

- коэффициент пропускания рассеивателя световода (диффузора) на выходе световода. Коэффициент пропускания рассеивателя световода лежит в диапазоне 0,8 - 0,92;

K_п - коэффициент передачи светового потока, зависящий от коэффициента отражения зеркального покрытия световодной трубы , от отношения длины световода L к его диаметру D.

5.2.2 С учетом многократных отражений K_п определяют по формуле

где - угол между осью световода и световым лучом (угол входа света).

Средний коэффициент передачи светового потока определяется для угла .

5.2.3 Для круглого или прямоугольного диффузного излучателя, геометрический КЕО , в процентах, в любой точке помещения определяется в соответствии с рисунком 5.1 по формуле

5.2.4 Расчет среднего значения геометрического КЕО в помещении от световода, в процентах, проводят по формуле

где S - площадь помещения, м²;

A - площадь сечения трубы, м²;

- угол отклонения оси трубы от зенита, градусы.

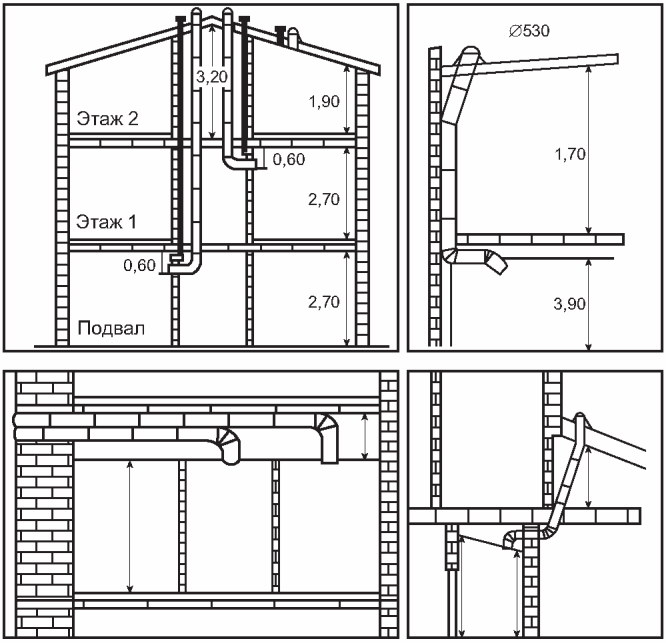

При изменении направления световода с помощью различных колен происходит изменение (уменьшение) K_п из-за увеличения его эффективной длины. Примеры размещения трубчатых световодов в зданиях приведены на рисунке 5.2, а примеры определения K_п трубы с угловым адаптером - в таблицах 5.1, 5.2.

- эффективность трубы, зависящая от коэффициента отражения зеркального покрытия трубы и отношения длины L к его диаметру D, определяемая по формуле

В общем случае длина углового адаптера определяется по таблице 5.3.

5.2.5 При отношениях длины световода L к его диаметру D, отличающихся от представленных в таблице 5.5, коэффициент передачи светового потока K_п определяют по таблице 5.4 или графику на рисунке 5.3.

5.2.6 Определяют суммарное значение геометрического КЕО , в процентах, в каждой из расчетных точек от всей системы трубчатых световодов естественного света, расположенных в помещении, - .

5.2.7 Среднее значение геометрического КЕО от системы трубчатых световодов на линии пересечения условной рабочей поверхности (УРП) и плоскости характерного вертикального разреза помещения определяют из соотношения

где N - количество расчетных точек;

, , , , ..., - значения геометрического КЕО в расчетных точках от системы световодов в расчетных точках 1, 2, ..., N.

5.2.8 Коэффициент естественной освещенности в расчетной точке определяют по формуле

где r₂ - коэффициент, учитывающий повышение КЕО при верхнем освещении благодаря свету, отраженному от поверхностей помещения, определяемый по таблицам А.17 СП 419.1325800.2018 и А.25 СП 367.1325800.2017;

MF - коэффициент эксплуатации (учитывает загрязнение световода при эксплуатации). Купола световодов следует чистить один-два раза в год. По СП 52.13330 при чистке купола один раз в год значение MF в среднем составляет 0,77.

5.2.9 Среднее значение КЕО e_ср при верхнем или комбинированном освещении определяют по формуле

где e₁ и e_N - значения КЕО при верхнем или комбинированном освещении в первой и последней точках характерного разреза помещения;

e_i - значения КЕО в остальных точках характерного разреза помещения (i = 2, 3, ..., N - 1).

Если полученные значения КЕО меньше нормируемых по [1], то увеличивается количество или диаметр световодов.

5.2.10 При наличии в одном помещении двух и более световодов допускается выполнять расчет среднего значения КЕО для каждого световода отдельно друг от друга, а затем суммировать результаты КЕО.

Коэффициент пропускания света для типовых материалов купола приведен в приложении А.

При известной индикатрисе рассеяния света световода на выходе световода в помещение или наличии фотометрического файла для рассеивателя световода расчет светового потока следует проводить по методу Руссо.

5.3.1 Расчет КЕО по этому методу осуществляют в такой последовательности:

- на первом этапе определяют геометрический КЕО от одного световода как элемента системы;

- на втором этапе определяют геометрический КЕО от системы световодов в каждой из расчетных точек помещения;

- на третьем этапе определяют КЕО с учетом отражения от внутренних поверхностей помещения.

5.3.2 Значение коэффициента от одного световода определяют по формуле

где S_вх - площадь входного основания световода, м²;

- индикатриса рассеивателя световода;

- угол между отрезком, соединяющим расчетную точку с центром выходного основания световода, и нормалью к этому основанию;

- эквивалентный телесный угол рассеивателя световода;

H - превышение выходного основания световода над расчетной точкой, м;

K_п.о - общий коэффициент передачи светового потока, определяемый по формуле

здесь - коэффициент пропускания света купола световода;

- коэффициент пропускания света рассеивателя световода;

K_п - коэффициент передачи светового потока каналом световода, определяемый по формуле

где - коэффициент зеркального отражения стенок светопроводного канала световода;

- отношение радиуса канала цилиндрической формы к его высоте:

- приведенный индекс светопроводного канала цилиндрической формы, определяемый по формуле

где r - радиус цилиндрического светопроводного канала световода;

h - высота светопроводного канала световода.

Коэффициент возрастания светопропускания светопроводного цилиндрического канала с учетом распределения яркости облачного неба МКО по ГОСТ Р 57260 будет равен:

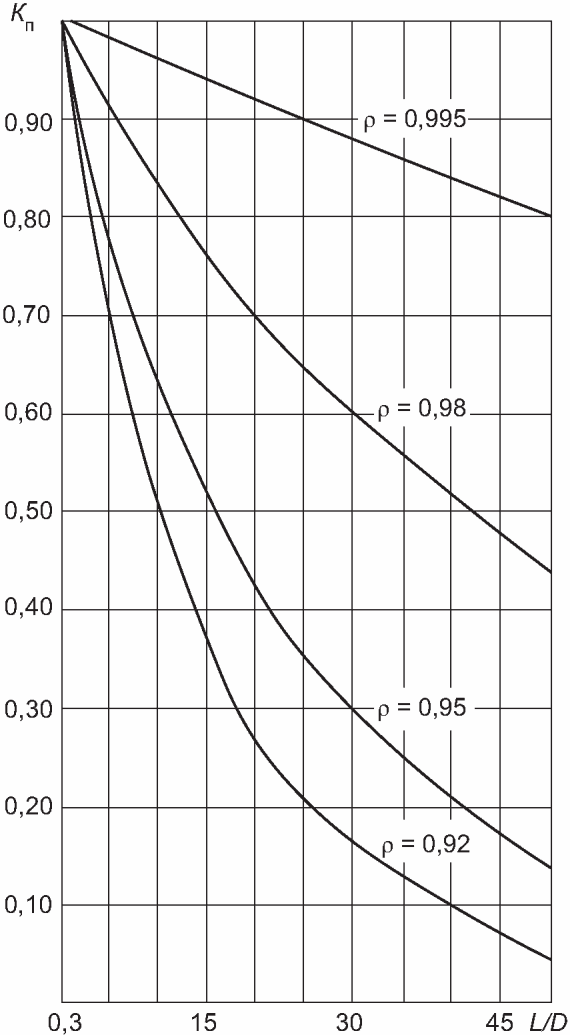

Коэффициенты передачи светового потока каналом трубчатого световода, рассчитанные по формуле (5.10), приведены в таблице 5.5.

5.3.3 Определение показателя степенной функции индикатрисы и значения телесного угла осуществляют в такой последовательности:

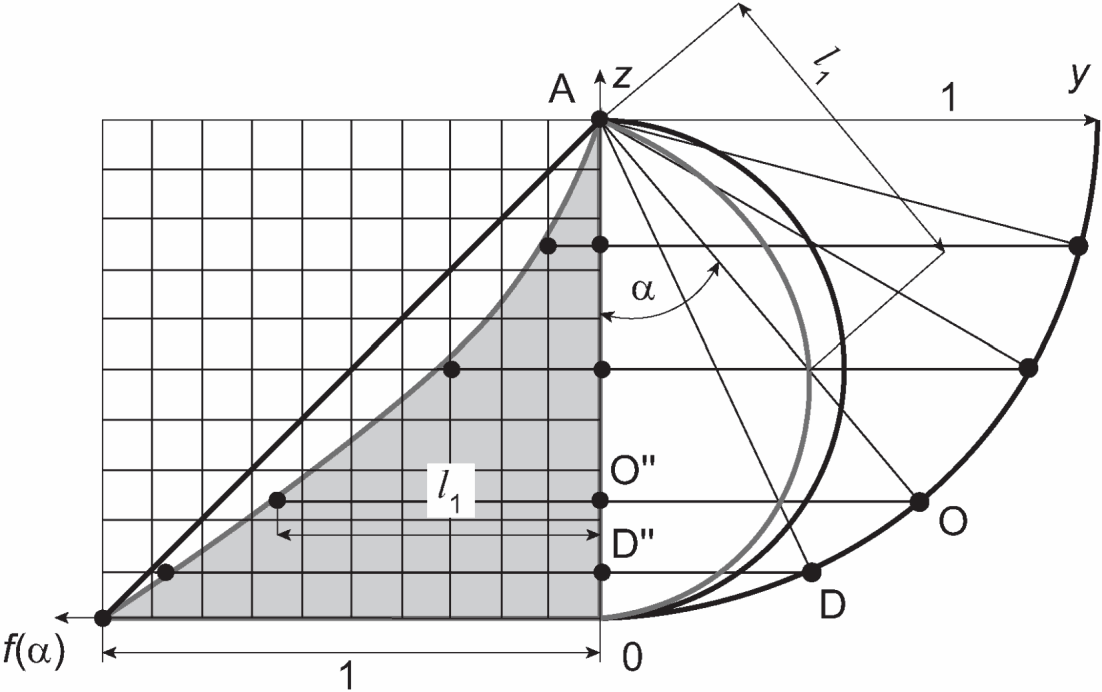

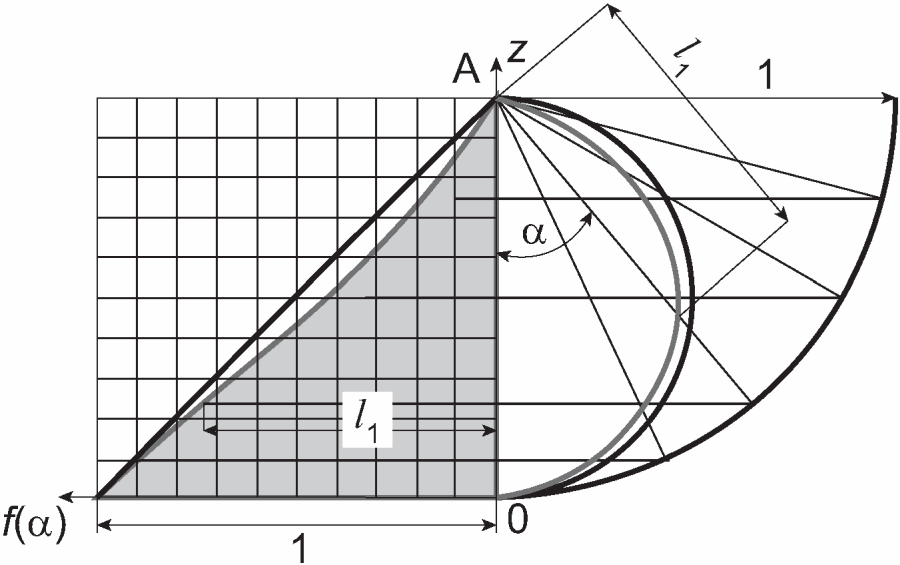

- строят полуокружность единичного радиуса R = 1 с координатными осями x (вертикальная ось) и y (горизонтальная ось);

- из центра координат (точка A) проводят линии (например, AO и AD на рисунке 5.4) до пересечения с окружностью;

- полученные точки пересечения переносятся горизонтальными прямыми линиями на ось x (точки O" и D");

- длины l₁ и l_i (расстояния от начала координат до пересечения с кривой излучателя) откладываются соответственно от точек O" и D" в продолжение направления к ранее полученным горизонтальным прямым в левую сторону;

- по полученным точкам строят аппроксимированную кривую линию, соответствующую индикатрисе рассеивателя;

- определяют площадь S, усл. ед., ограниченную полученной аппроксимированной кривой линией и осью x.

Примечание - .

5.3.4 Индикатриса проема с нулевой глубиной канала трубчатого световода описывается уравнением

Независимо от формы проема в плане (при нулевой глубине) его индикатриса в случае косинусного излучения всегда описывается уравнением (5.12).

5.3.5 Для расчета геометрического коэффициента естественной освещенности в помещении со световодами, оснащенными определенным диффузным рассеивателем, необходимо знать относительные значения кривой силы света - индикатрисы этого рассеивателя. По индикатрисе рассеивателя методом Руссо определяется эквивалентный телесный угол.

5.3.6 Индикатрисы рассеяния трубчатых световодов естественного света аппроксимируются степенной функцией вида

5.3.7 Коэффициент естественной освещенности в расчетной точке применительно к верхнему естественному освещению помещения через световоды выражается следующей формулой:

где - значение КЕО от системы световодов в расчетной точке помещения без учета потерь света в заполнении световода и отраженных световых потоках от поверхностей помещения (пола, стен, потолка);

- среднее значение КЕО от системы световодов на линии пересечения условной рабочей поверхности и плоскости характерного вертикального разреза помещения, определяемое из соотношения

(N - количество расчетных точек; , , , , ..., - значения КЕО в расчетных точках от системы световодов);

r₂ - коэффициент, учитывающий повышение КЕО при верхнем освещении благодаря свету, отраженному от поверхностей помещения, определяемый по таблицам А.17 СП 419.1325800.2018 и А.25 СП 367.1325800.2017.

5.3.8 Если полученные значения КЕО меньше нормируемых по [1], то увеличивается количество или диаметр световодов.

Пример расчета приведен в приложении Б.

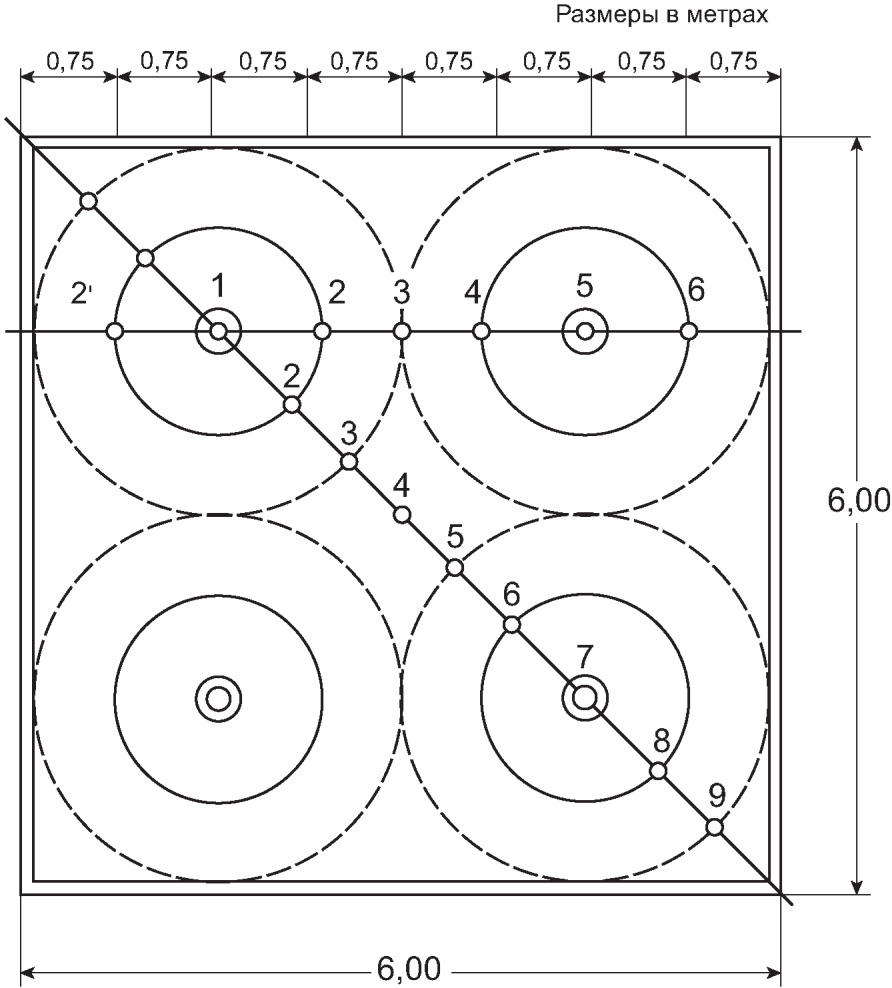

Б.1.1 Порядок расчета КЕО от световодов рассмотрен на примере помещения с размерами пола 6 x 6 м и высотой 3,5 м, освещаемого четырьмя трубчатыми световодами диаметром 350 мм, расположенными в помещении в соответствии с рисунками Б.1 и Б.2. Помещение расположено в середине 2-этажного здания на 1-м этаже и не может быть освещено естественным светом через окна и двери.

Применяемые световоды имеют следующие характеристики:

- коэффициент направленного отражения стенок световой шахты;

- коэффициент светопропускания материала купола световода;

- коэффициент светопропускания материала рассеивателя (диффузора) выходного отверстия световода;

k_m - коэффициент запаса, учитывающий загрязнение купола при эксплуатации, принимаемый равным 0,92.

Б.1.2 Первоначально определяют коэффициент передачи светового потока каналом световода. Согласно рисунку Б.1 и таблице 5.1 длина световода L составляет:

При диаметре световода D = 0,375 L/D = 10,05/0,375 = 26,8.

Б.1.3 Определяют коэффициент передачи светового потока каналом трубчатого световода по таблице 5.3 методом линейной интерполяции

Б.1.4 Далее определяют общий коэффициент светопередачи трубчатого световода по формуле

Б.1.5 По формуле (Б.2) находят значения для разных точек помещения с учетом различных для каждой точки значений :

Промежуточные результаты представлены в таблице Б.1.

Б.1.6 На следующем этапе находят суммарное значение в каждой из указанных точек от четырех трубчатых световодов естественного света, расположенных согласно рисунку Б.2. Полученные значения равны, %:

0,21 + 0,042 + 0,042 + 0,025 = 0,32 (в точке 1); 0,183 + 0,074 + 0,074 + 0,025 = 0,356 (в точке 2); 0,124 + 0,124 + 0,042 + 0,042 = 0,332 (в точке 3); 0,356 (в точке 4); 0,321 (в точке 5); 0,025 + 0,183 + 0,042 + 0,025 = 0,275 (в точке 6) и 0,275 (в точке 2').

Б.1.7 Рассчитывают среднее значение геометрического КЕО по формуле

Б.1.8 Находят среднее значение КЕО e_ср с учетом средневзвешенного коэффициента отражения пола, стен и потолка исследуемого помещения. По таблице А.17 приложения А СП 419.1325800.2018 при h_ф/l₁ = 2,7/6 = 0,45; n = 1 и .

В результате получают среднее значение КЕО .

Б.2.1 Порядок расчета КЕО от световодов с рассеивателями, отличными от диффузных, рассмотрен на примере административно-производственного помещения, имеющего высоту 2,80 м и размеры в плане 6 x 6 м. В нем расположены четыре световода естественного света диаметром 700 мм в соответствии с рисунком Б.3.

Применяемые световоды имеют следующие характеристики:

r = 0,35 м - радиус цилиндрической световой шахты;

h = 4,5 м - высота световой шахты;

- коэффициент направленного отражения стенок световой шахты;

- коэффициент светопропускания материала купола световода;

- коэффициент светопропускания материала рассеивателя выходного отверстия световода.

Б.2.2 Расчет геометрического КЕО выполняют в два этапа. На первом этапе определяют геометрический КЕО от одного световода . На втором этапе определяют КЕО от системы световодов в каждой из расчетных точек помещения.

Б.2.3 На первом этапе расчета значение геометрического КЕО от каждого световода в расчетной точке помещения с учетом потерь света в заполнении световода определяют по формуле

где S_вх - площадь входного основания световода, м².

Для рассматриваемого примера площадь выходного отверстия световода равна .

Общий коэффициент передачи светового потока K_п.о определяют по формуле

Коэффициент передачи светового потока каналом световода K_п определяют по формуле

где ; .

Коэффициент возрастания светопропускания светопроводного цилиндрического канала с учетом распределения яркости облачного неба МКО по ГОСТ Р 57260 будет равен:

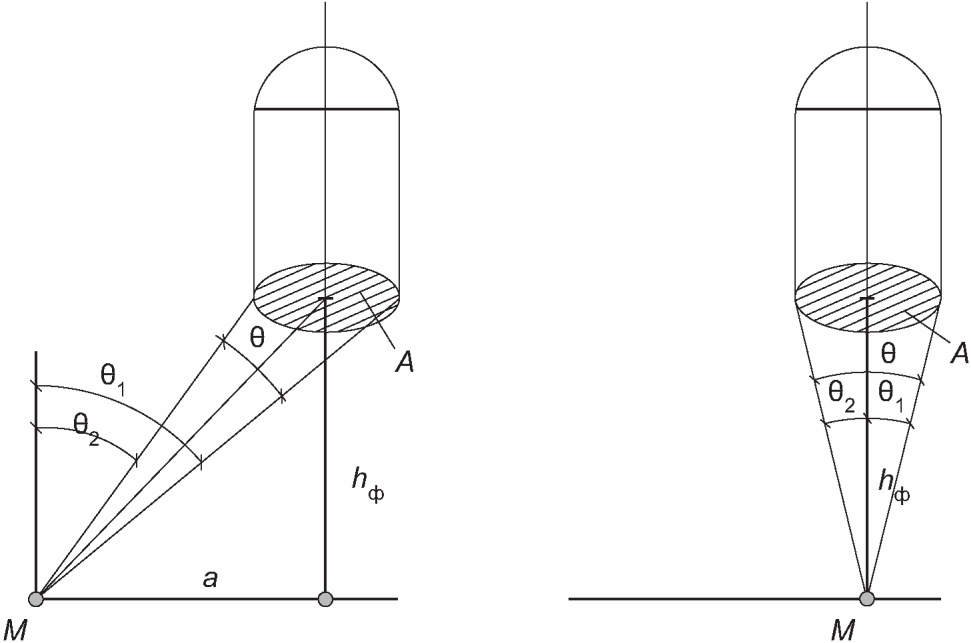

где - угол между отрезком, соединяющим расчетную точку с центром выходного основания световода, и нормалью к этому основанию;

где H - превышение выходного основания световода над расчетной точкой, м.

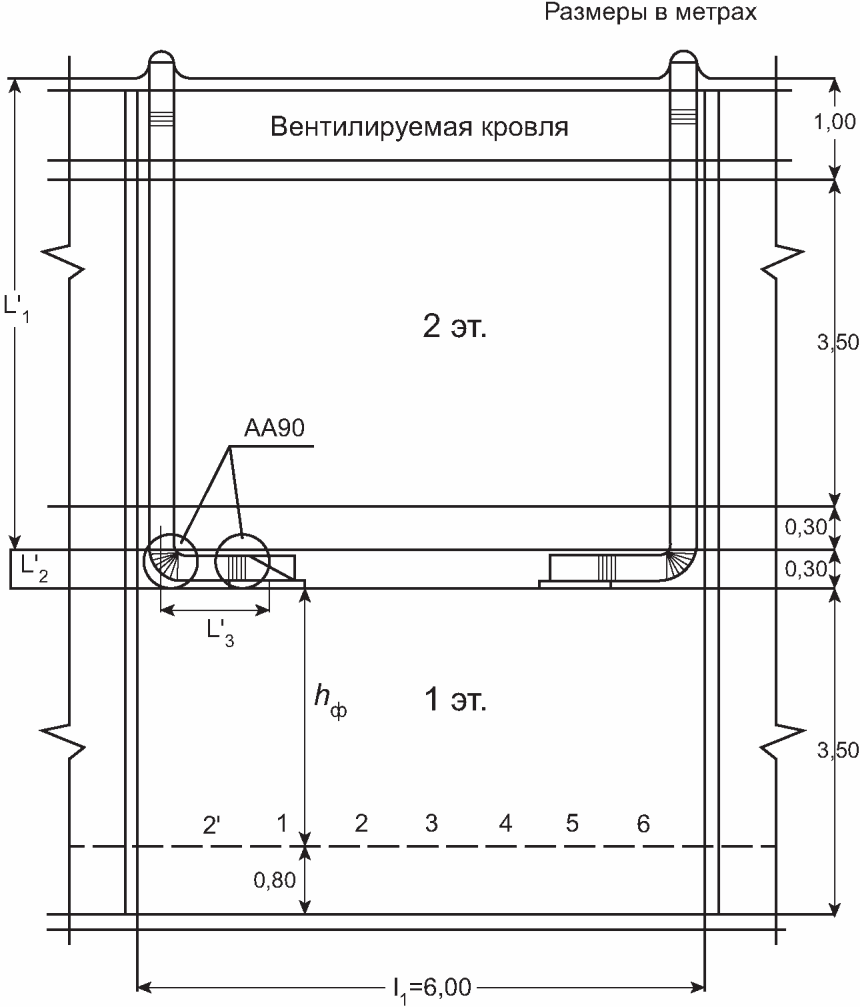

Расстояния MA' и MB определяют по рисунку Б.3.

Для рассматриваемого примера H = 2,8 м, а условная рабочая поверхность располагается на уровне 0,8 м от пола;

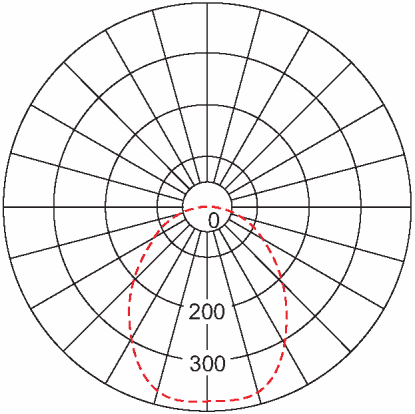

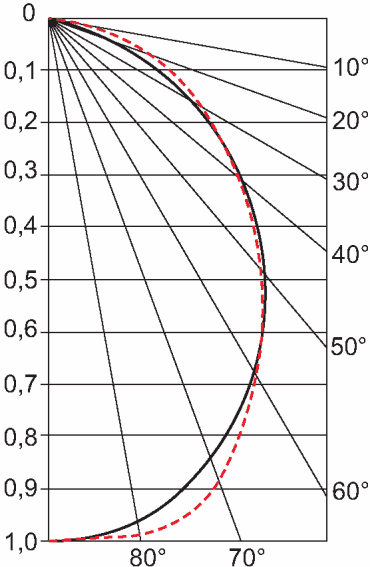

- индикатриса рассеяния световода, приведенная на рисунке Б.4.

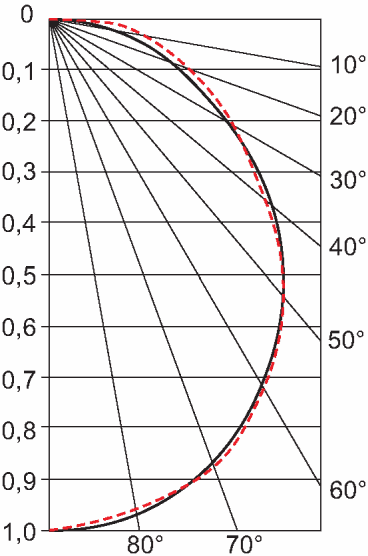

Б.2.4 Исходная индикатриса рассеяния (может быть взята из фотометрического файла световода формата .ies) для определения телесного угла для световода естественного света диаметром 700 мм приведена на рисунке Б.4.

Б.2.5 Методом наименьших квадратов определяют степень m функции , наиболее близко совпадающую с экспериментальной кривой силы света. В рассматриваемом случае m = 1,7.

Б.2.6 Для определения эквивалентного телесного угла рассеивателя световода его светораспределение представляют в полярных координатах в виде кривой, построенной в пределах полуокружности единичного радиуса R.

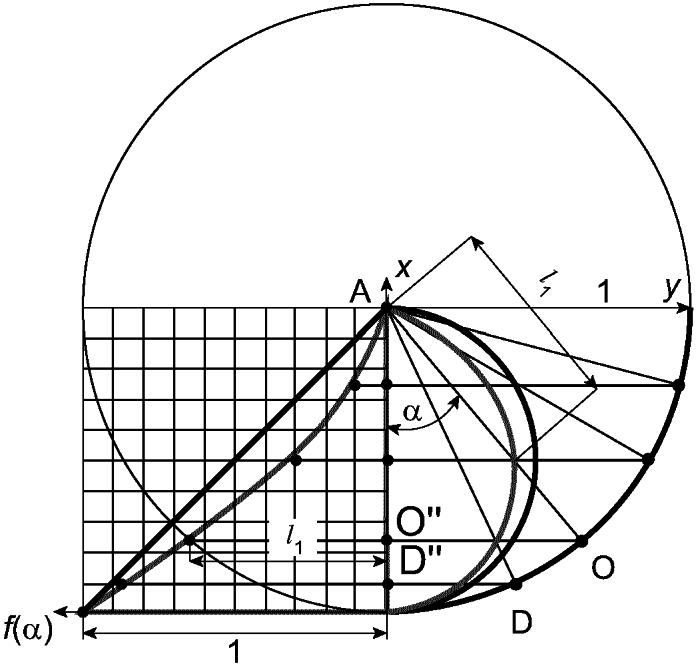

Б.2.7 Проводят вокруг условной точки расположения источника A на рисунке Б.6 четверти окружности единичного радиуса до пересечения с фотометрической осью, направленной вниз, а с другой стороны располагают прямоугольную систему координат Z, . Начало этой системы помещают в точку пересечения окружности единичного радиуса с направлением , а ось 0Z совмещают с фотометрической осью.

Тогда координаты Z и будут связаны соотношением

отсюда

Таким образом, построив индикатрису в координатах Z, , откладывают по оси 0, значение относительной силы света, соответствующее каждому Z, что можно сделать графически, как показано на рисунке Б.6. Из центра координат проводят линии AO и AD до пересечения с окружностью. Эти точки переносятся горизонтальными прямыми на ось X (точки O" и D").

Примечание - .

Далее определяют площадь, ограниченную этой кривой, осью 0Z и координатами, соответствующими углам и .

При этом эквивалентный телесный угол симметричного источника равен измеренной площади, умноженной на .

Б.2.8 Определяют значение КЕО световода N 1 в расчетной точке 1 данного помещения.

Повторяют вычисления для расчетной точки 1 данного помещения для световодов N 2 , N 3 и N 4 .

Б.2.9 На втором этапе расчета находят суммарное значение геометрического КЕО от системы световодов в расчетной точке 1 помещения.

Повторяют вычисления и находят суммарное значение геометрического КЕО от системы световодов в расчетных точках 2 , 3 , 4 и 5 помещения.

Б.2.10 Определяют среднее значение геометрического КЕО от системы световодов на линии пересечения УРП и плоскости характерного вертикального разреза помещения, определяемое из соотношения

где N - число расчетных точек;

, , , , ..., - значения геометрического КЕО в расчетных точках от системы световодов в расчетных точках 1, 2, ..., N.

Б.2.11 Определяют среднее значение КЕО e_ср.

В данном примере принимают, что здание располагается в административном районе, относящемся к группе I по ресурсам светового климата. Согласно таблице 5.1 СП 52.13330.2016 коэффициент светового климата C_N = 1,0.

Коэффициент r₂, учитывающий отражение света от поверхности помещений при верхнем освещении, согласно таблице А.17 СП 419.1325800.2018, равен 1,40.

Коэффициент эксплуатации естественного освещения MF, согласно таблице 4.3 СП 52.13330.2016, равен 0,67.

Б.2.12 Результаты расчета сведены в таблицу Б.3.

Б.2.13 Возможность применения в данном помещении световодов диаметром менее 400 мм рассматривают в такой последовательности.

Коэффициенты пропускания определяют по формулам (Б.5), (Б.6) и по таблице Б.4 в зависимости от длины светового канала.

Для длины световой шахты, равной 4,5 м, и коэффициента зеркального отражения стенок световой шахты , равного 0,92, находят коэффициент передачи светового потока каналом световода K_п = 0,421.

В таком случае общий коэффициент передачи светового потока K_п.о световодом диаметром 400 мм составит:

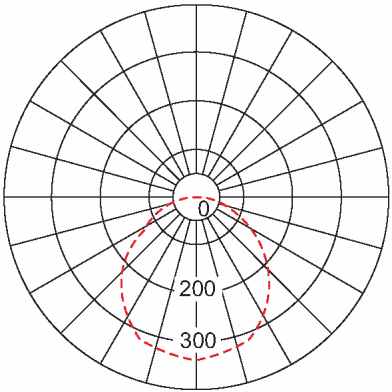

Б.2.14 Исходная индикатриса рассеяния (может быть взята из фотометрического файла на световод в формате .ies) для определения телесного угла для световода естественного света диаметром 400 мм приведена на рисунке Б.7.

Б.2.15 Методом наименьших квадратов определяют степень m функции , наиболее близко совпадающую с экспериментальной кривой силы света для световода диаметром 400 мм. В рассматриваемом случае m = 1,3.

Б.2.16 По аналогии с ранее приведенным расчетом для световода большего диаметра строят индикатрису для световода диаметром 400 мм в координатах Z, , откладывая при этом по оси 0, значение относительной силы света, соответствующее каждому Z, как показано на рисунке Б.9, и определяют площадь, ограниченную этой кривой, осью 0Z и координатами, соответствующими углам и .

Примечание - .

Б.2.17 Вычисляют значение КЕО для световода N 1 диаметром 400 мм в расчетной точке 1 данного помещения по формуле

Повторяют вычисления для расчетной точки 1 данного помещения для световодов диаметром 400 мм: N 2 , N 3 и N 4 .

Б.2.18 Находят суммарное значение геометрического КЕО от системы световодов в расчетной точке 1 помещения:

Повторяют вычисления и находят суммарное значение геометрического КЕО от системы световодов в расчетных точках 2 , 3 , 4 и 5 исследуемого помещения.

Б.2.19 Определяют среднее значение геометрического КЕО от системы световодов на линии пересечения УРП и плоскости характерного вертикального разреза помещения, определяемое из соотношения

где N - число расчетных точек;

, , , , - значения геометрического КЕО в расчетных точках от системы световодов в расчетных точках 1, 2, ..., N;

Б.2.20 Определяют среднее значение КЕО e_ср.

Принимают, что здание располагается в административном районе, относящемся к группе I по ресурсам светового климата. Согласно таблице 5.1 СП 52.13330.2016, коэффициент светового климата C_N = 1,0.

Коэффициент r₂, учитывающий отражение света от поверхности помещений при верхнем освещении, согласно таблице А.17 СП 419.1325800.2018, равен 1,40.

Коэффициент эксплуатации естественного освещения MF, согласно таблице 4.3 СП 52.13330.2016, равен 0,67.

Результаты расчета сведены в таблицу Б.5.
