3.2 бесшовное резиновое покрытие: Поверхность площадки или дорожки, изготовленная на месте путем смешивания наполнителя (резино-полимерной крошки на основе бутадиен-стирольных каучуков и/или этилен-пропилен-диеновых каучуков) и полиуретанового связующего.
Покрытия должны соответствовать требованиям настоящего стандарта, технологической и конструкторской документации.
Поверхность готового покрытия должна быть однородной и не иметь видимых дефектов (разрывов, разломов, трещин и т.п.). На поверхности покрытия не допускается наличие неровностей в виде бугорков, лунок глубиной более 4 мм, ступенек или выпуклостей швов высотой более 3 мм по границе разных цветов покрытия.
Покрытие должно соответствовать физико-механическим характеристикам, указанным в таблице 1.
Таблица 1
При сдаче покрытия в эксплуатацию производитель предоставляет паспорт на покрытие, в котором должны быть указаны технические характеристики и назначенный срок службы.
В лабораторных условиях испытания проводят на образцах покрытия, выдержанных при температуре (20 +/- 3) °C в течение не менее 2 ч.
Испытания смонтированного покрытия в полевых условиях проводят в светлое время суток при отсутствии осадков, при температуре покрытия от 17 °C до 23 °C.
5.2.1 Средства измерения и испытательное оборудование:
- линейка измерительная металлическая по ГОСТ 427;
- штангенциркуль двусторонний с глубиномером по ГОСТ 166;
- рулетка измерительная металлическая по ГОСТ 7502;
- пирометр по ГОСТ 28243.
Для проведения испытаний на смонтированном резиновом покрытии применяют устройство для измерения толщины, состоящее из стального зонда круглого сечения диаметром 4 мм, угол острия 120° +/- 5°, как показано на рисунке 1.

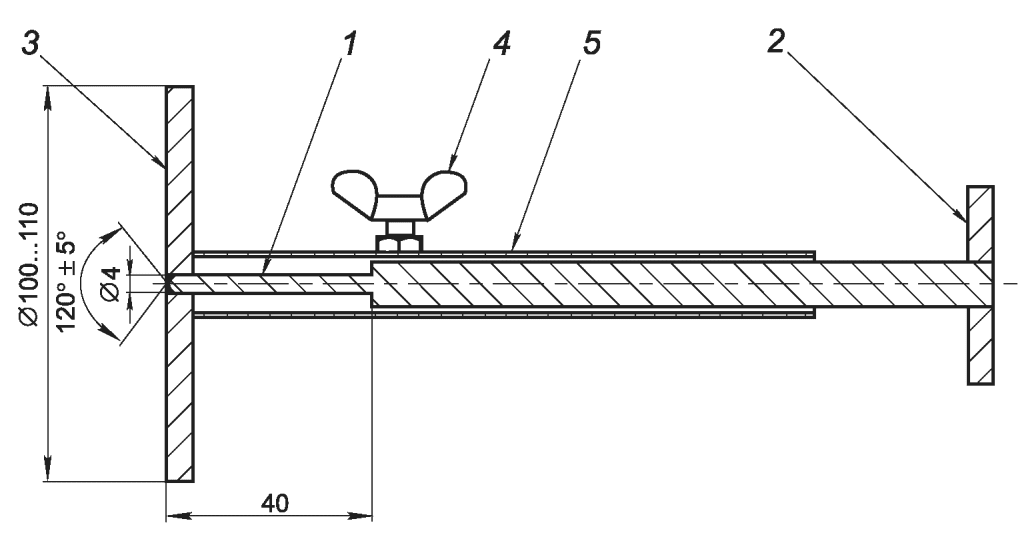

![]() 1 - зонд; 2 - упор зонда; 3 - опорная площадка;
4 - винт фиксирующий; 5 - корпус
5.2.2 Метод N 1. Определение толщины покрытия путем прокола зондом на смонтированном резиновом покрытии
При испытании устройство прижимают опорной площадкой к поверхности покрытия. Зонд вдавливают в покрытие до контакта с основанием. Затем винтом 4 фиксируют зонд относительно корпуса 5. После этого зонд извлекают из покрытия и измеряют величину выхода зонда над поверхностью опорной площадки устройства штангенциркулем.
Количество проколов осуществляют в соответствии с техническим заданием, но не менее 5 проколов, при этом расстояние между двумя ближайшими проколами должно быть не менее 2000 мм.
5.2.3 Метод N 2. Определение толщины покрытия в лабораторных условиях
5.2.3.1 Подготовка образца к испытанию
Образец вырезают из покрытия. Размер образца - длина 100 мм и ширина 40 мм; или используют образцы, предназначенные для определения прочности на разрыв по 6.3.2.
5.2.3.2 Порядок проведения испытания
Определение толщины покрытия проводят на не менее чем шести образцах.
Измерение толщины образца покрытия осуществляют штангенциркулем не менее чем в пяти точках, расположенных равномерно по длине образца.
5.3.1 Средства измерения и испытательное оборудование:
- линейка измерительная металлическая по ГОСТ 427;
- штангенциркуль по ГОСТ 166;
- разрывная машина 2-го класса точности.
5.3.2 Подготовка образца к испытанию
Образец должен соответствовать форме и размерам, указанным на рисунке 2.
![]() 1 - длина рабочей части; 2 - расстояние между захватами
5.3.3 Порядок проведения испытания
5.3.3.1 Образец фиксируют зажимами. Далее производят растяжение образца со скоростью (150 +/- 5) мм/мин, до разрыва. Фиксируют усилие разрыва.
Испытания проводят на шести образцах.
5.3.3.2 Вычисляют значение площади сечения образца S, мм2.
Для расчета площади сечения измеряют ширину и толщину образца не менее чем в трех точках вдоль осевой линии в рабочей части. По результатам замеров рассчитывают их среднее арифметическое значение.
5.3.4 Обработка результатов испытаний
Прочность покрытия на разрыв
(1)где F - значение усилия разрыва образца, Н;
S - площадь сечения образца, мм2.
5.4.1 Средства измерения и испытательное оборудование:
- динамометр;
- устройство для создания усилия отрыва резинового покрытия от поверхности основания, как показано на рисунке 3;
- металлические диски диаметром 50 мм с конструкцией (системой) фиксации резинового покрытия и хвостовиком, см. рисунок 4.

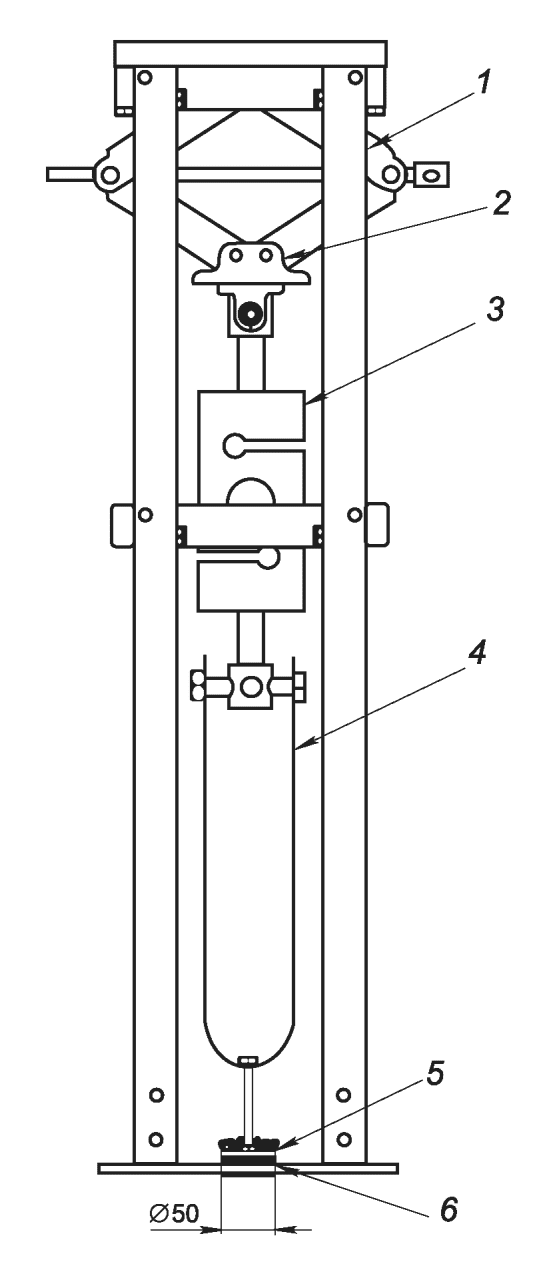

![]() 1 - рама; 2 - силовой элемент; 3 - динамометр; 4 - захват;
5 - металлический диск с конструкцией (системой) фиксации
резинового покрытия и хвостовиком; 6 - резиновое покрытие
отрыва резинового покрытия

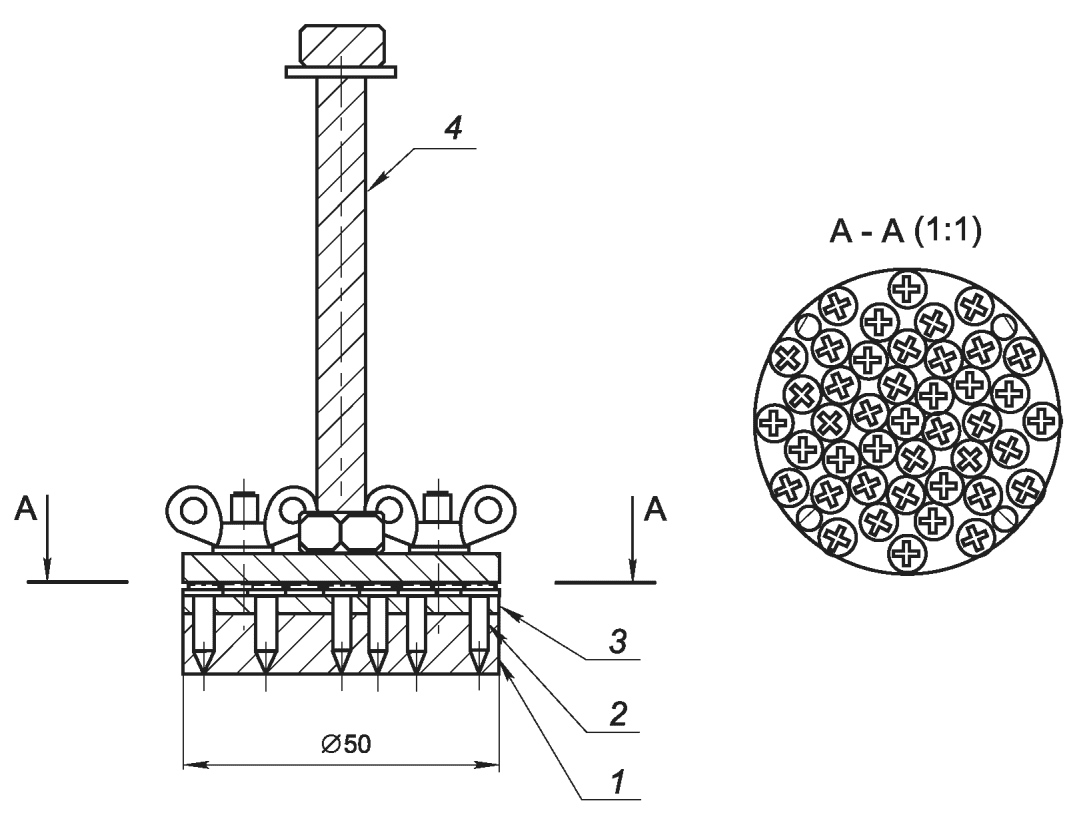

![]() 1 - резиновое покрытие; 2 - шуруп; 3 - металлический диск;
4 - хвостовик
фиксации резинового покрытия и хвостовиком
5.4.2 Испытание на смонтированном резиновом покрытии
Измеряют силу отрыва резинового покрытия от поверхности основания в направлении, перпендикулярном к плоскости покрытия, с помощью приклеенного (зафиксированного) металлического диска и устройства создания усилия. Схема измерения усилия отрыва резинового покрытия показана на рисунке 3. Испытания проводят в пяти точках резинового покрытия. Расстояние между точками измерений не менее 500 мм.
5.4.2.1 Подготовка образца к испытанию
На смонтированное резиновое покрытие наклеивают металлический диск с последующим вкручиванием шурупов с резьбой, смазанной клеем, в покрытие до касания наконечником шурупа основания. Подготовку клея и склеивание производят в соответствии с инструкцией по применению клея. После приклеивания металлического диска резиновое покрытие надрезают перпендикулярно к плоскости покрытия до основания по периметру металлического диска.
5.4.2.2 Порядок проведения испытаний
Металлический диск, наклеенный на резиновое покрытие, с хвостовиком соединяют с устройством создания усилия (см. рисунок 3). Нагружение осуществляют равномерно со скоростью (150 +/- 50) мм/мин до значения, указанного в таблице 1. В случае отрыва резинового покрытия от диска или поверхности основания фиксируют величину силы, при которой произошел отрыв.
Испытание проводят в лаборатории на образце покрытия или на покрытии, смонтированном на объекте.
5.5.1 Средства измерения и испытательное оборудование:
- испытательное устройство, обеспечивающее усилие и заданную скорость перемещения фрикционного цилиндра (рисунок 5);
- фрикционный цилиндр весом (30 +/- 1,0) Н с резиновым диском твердостью от 60 до 65 по Шору A, см. рисунок 6;
- смежная ткань по ГОСТ 28093.
![]() 1 - устройство перемещения фрикционного цилиндра;
2 - фрикционный цилиндр; 3 - резиновое покрытие;
4 - смежная ткань
![]() 1 - цилиндр; 2 - смежная ткань; 3 - проушина
5.5.2 Требования к образцу испытания
Температура образца должна быть в диапазоне от 15 °C до 25 °C.
5.5.3 Порядок проведения испытания
Место испытания очищают от грязи и пыли и увлажняют. На фрикционный цилиндр натягивают смежную ткань. Устройство перемещения фрикционного цилиндра и фрикционный цилиндр размещают на подготовленной к проведению испытаний поверхности. Трение неокрашенной хлопчатобумажной ткани об испытуемую поверхность производят линейным, возвратно-поступательным движением фрикционного цилиндра, на расстоянии (140 +/- 5) мм. Количество возвратно-поступательных перемещений - 10 циклов.
5.5.4 Оценка результатов испытания
Результат переноса красителя с покрытия на смежную ткань оценивают визуально.
Сравнение смежной ткани с эталоном проводят на сером фоне. Интенсивность окружающего поля должна быть между 1 и 2 баллами шкалы серых эталонов для оценки переноса красителя. Сравниваемые поверхности должны освещаться дневным светом с северной стороны или источником света в 600 лк или более. Свет должен падать на поверхность приблизительно под углом 45°, а направление луча зрения наблюдателя должно быть перпендикулярно к поверхности образцов.
Оценку переноса красителя с покрытия на ткань проводят для каждого цвета в пределах одной поверхности.
Примечание - Это требование определяют только на смонтированном покрытии, поскольку оно является мерой общей конструкции, а не конкретной характеристикой поверхностного элемента.
5.6.1 Средства измерения и испытательное оборудование:
- штангенциркуль по ГОСТ 166;
- рулетка измерительная металлическая по ГОСТ 7502;
- линейка измерительная металлическая по ГОСТ 427 длиной (300 +/- 5) мм;
- клин измерительный.
Уклон клина должен быть размечен таким образом, чтобы отображать расстояние между нижней и верхней поверхностями клина с шагом 1 мм на участке первых 10 мм от начала клина и с шагом 2,5 мм далее, с точностью не менее 0,1 мм, как показано на рисунке 7.
![]() 1 - длина (300 +/- 1) мм; 2 - ширина (25 +/- 1) мм
5.6.2 Порядок проведения испытаний
Линейку устанавливают опорной поверхностью (на ребро) перпендикулярно к поверхности покрытия.
Точки измерения определяют произвольно, не менее 10 точек.
Для выявления неровностей линейку передвигают во взаимно перпендикулярных направлениях по поверхности площадки.
При выявлении свободного пространства между линейкой и исследуемой поверхностью измеряют зазор с помощью измерительного клина (вставляя клин измерительный в пространство между линейкой и исследуемой поверхностью), как показано на рисунке 8.
![]() 1 - линейка; 2 - опорная поверхность;
3 - измерительный клин
В месте контакта клина с линейкой штангенциркулем измеряют толщину клина измерительного. Фиксируют результаты измерений с точностью до 1 мм. Рулеткой замеряют координаты точки фиксации измерения и отмечают на схеме площадки.
Срок годности покрытий - не менее 36 мес с момента монтажа при соблюдении условий и правил по эксплуатации, указанных в паспорте на покрытие.
По истечении срока службы покрытие подлежит утилизации в соответствии с паспортом на покрытие.
Перед снятием покрытие очищают от мусора, песка, посторонних предметов.
Снятие покрытия с площадки проводят механическим способом таким образом, чтобы исключить попадание посторонних включений в снимаемый слой для его дальнейшей переработки.
Снятое с площадки покрытие разрезают на куски, складируют и транспортируют к месту утилизации.
Покрытие перерабатывают механическим или химическим способом. Продукт переработки может быть использован в качестве сырьевого компонента при производстве строительных материалов.
