"ГОСТ Р 59232-2020. Национальный стандарт Российской Федерации. Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита и автоматика. Автоматическое противоаварийное управление режимами энергосистем. Устройства автоматической частотной разгрузки. Нормы и требования"
(утв. и введен в действие Приказом Росстандарта от 30.11.2020 N 1219-ст)
(ред. от 18.11.2024)

1 РАЗРАБОТАН Акционерным обществом "Системный оператор Единой энергетической системы" (АО "СО ЕЭС")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 016 "Электроэнергетика"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2020 г. N 1219-ст

4 ВВЕДЕН ВПЕРВЫЕ

Согласно пункту 154 Правил [1] владельцами объектов электроэнергетики должна быть обеспечена проверка комплексов и устройств противоаварийной автоматики, устанавливаемых на принадлежащих им объектах электроэнергетики и энергопринимающих установках, на заданную функциональность.

Общие требования к организации автоматического противоаварийного управления в электроэнергетической системе, функциональности комплексов и устройств противоаварийной автоматики установлены Требованиями [2] и ГОСТ Р 55105.

Настоящий стандарт разработан в развитие указанных нормативных правовых актов и ГОСТ Р 55105 и направлен на обеспечение выполнения положений указанных нормативных документов.

1.1 Настоящий стандарт устанавливает:

- основные требования к микропроцессорным устройствам автоматической частотной разгрузки (далее соответственно - АЧР, устройства АЧР), в том числе микропроцессорным устройствам релейной защиты и автоматики (далее - РЗА) с функциями АЧР и частотного автоматического повторного включения, обеспечивающие выполнение АЧР своих функций в электроэнергетической системе;

- порядок и методику проведения испытаний устройств АЧР для проверки их соответствия указанным требованиям.

1.2 Требования настоящего стандарта предназначены для организаций, осуществляющих деятельность по разработке, изготовлению, созданию, модернизации устройств и комплексов РЗА, разработке алгоритмов функционирования устройств и комплексов РЗА, субъекта оперативно-диспетчерского управления в электроэнергетике, субъектов электроэнергетики и потребителей электрической энергии, владеющих на праве собственности или ином законном основании объектами по производству электрической энергии, объектами электросетевого хозяйства и/или энергопринимающими установками, входящими в состав электроэнергетической системы или присоединяемыми к ней, на которых установлены устройства АЧР, проектных и научно-исследовательских организаций.

(п. 1.2 в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

1.3 Настоящий стандарт предназначен для применения при выборе и приобретении устройств РЗА, устанавливаемых на объектах электроэнергетики и энергопринимающих установках потребителей электрической энергии, в том числе при выполнении технических условий на технологическое присоединение объектов электроэнергетики и энергопринимающих установок потребителей электрической энергии к электрическим сетям, строительстве, реконструкции, модернизации и техническом перевооружении объектов электроэнергетики, создании (модернизации) устройств и комплексов противоаварийной автоматики, подготовке необходимой для этого технической и закупочной документации, проведении проверки выполнения технических условий на технологическое присоединение к электрическим сетям и технических решений, предусмотренных проектной (рабочей) документацией.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

Требования настоящего стандарта также должны учитываться при обеспечении функционирования в составе электроэнергетической системы устройств АЧР, указанных в 1.4.

1.4 Требования настоящего стандарта распространяются на вновь устанавливаемые на объектах электроэнергетики устройства АЧР, а также на существующие устройства АЧР в случаях, указанных в 1.5, абзац четвертый.

1.5 Требования настоящего стандарта не распространяются (за исключением случаев, указанных в абзаце четвертом настоящего пункта) на устройства АЧР, в случае, если такие устройства:

- установлены на объектах электроэнергетики (энергопринимающих установках потребителей электрической энергии) до вступления в силу настоящего стандарта;

- подлежат установке на объектах электроэнергетики или энергопринимающих установках потребителей электрической энергии в соответствии с проектной (рабочей) документацией на создание (модернизацию) устройств или комплексов РЗА, согласованной и утвержденной в установленном порядке до вступления в силу настоящего стандарта.

Для указанных устройств АЧР выполнение требований настоящего стандарта должно быть обеспечено при их модернизации, или в случае изменения алгоритма их функционирования (при наличии технической возможности) посредством установки версии алгоритма функционирования, успешно прошедшей испытания и проверку на соответствие требованиям настоящего стандарта, или при замене устройства АЧР.

Примечание - Под технической возможностью понимают совпадение типа (марки) модернизируемого устройства АЧР с типом (маркой) устройства АЧР, успешно прошедшего испытания и проверку на соответствие требованиям настоящего стандарта.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

1.6 Настоящий стандарт не устанавливает технические правила организации автоматического ограничения снижения частоты в электроэнергетической системе, а также требования к электромагнитной совместимости, условиям эксплуатации, сервисному обслуживанию, объему заводских проверок, пожаробезопасности, электробезопасности, информационной безопасности устройств АЧР, оперативному и техническому обслуживанию устройств АЧР.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 55105 Единая энергетическая система и изолированно работающие энергосистемы. Оперативно-диспетчерское управление. Автоматическое противоаварийное управление режимами энергосистем. Противоаварийная автоматика энергосистем. Нормы и требования

ГОСТ Р 57114 Единая энергетическая система и изолированно работающие энергосистемы. Электроэнергетические системы. Оперативно-диспетчерское управление в электроэнергетике и оперативно-технологическое управление. Термины и определения

ГОСТ Р 58335 Единая энергетическая система и изолированно работающие энергосистемы. Оперативно-диспетчерское управление. Автоматическое ограничение снижения частоты при аварийном дефиците активной мощности. Нормы и требования

ГОСТ Р 58601 Единая энергетическая система и изолированно работающие энергосистемы. Оперативно-диспетчерское управление. Релейная защита и автоматика. Автономные регистраторы аварийных событий. Нормы и требования

(ссылка введена Изменением N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3.1 В настоящем стандарте применены термины по ГОСТ Р 57114, ГОСТ Р 55105, ГОСТ Р 58335, а также следующие термины с соответствующими определениями:

3.1.1 устройство автоматической частотной разгрузки; Устройство АЧР: Микропроцессорное устройство противоаварийной автоматики, реализующее функции АЧР и частотного автоматического повторного включения, как выполненное в виде отдельного устройства противоаварийной автоматики, так и в виде микропроцессорного устройства РЗА, в котором реализованы функции АЧР и частотного автоматического повторного включения.

3.1.2 номер версии алгоритма функционирования устройства АЧР: Индивидуальный цифровой, буквенный или буквенно-цифровой набор (номер), в том числе входящий в состав номера версии программного обеспечения устройства АЧР, отличающий указанную версию алгоритма функционирования устройства АЧР от других версий, и подлежащий изменению при внесении изменений в алгоритм функционирования устройства АЧР (включая изменения, вносимые при модификации, иной переработке или адаптации алгоритма функционирования устройства АЧР).

3.1.3 программно-аппаратный комплекс моделирования энергосистем в режиме реального времени: Программно-аппаратный комплекс, предназначенный для создания математической модели энергосистемы, расчета параметров электроэнергетического режима энергосистемы при заданных возмущающих воздействиях и обеспечивающий физическое подключение испытываемого (проверяемого) устройства РЗА к математической модели энергосистемы и получения устройством РЗА данных о параметрах режима в режиме реального времени.

3.1.4 выбег электродвигателей: Снижение скорости вращения электродвигателей, возникающее при аварийном прекращении их электроснабжения и вызывающее изменение частоты электрического тока в обесточенных узлах двигательной нагрузки.

3.1.5 тестовая модель энергосистемы: Цифровая модель энергосистемы, созданная в программно-аппаратном комплексе моделирования энергосистем в режиме реального времени, в объеме, необходимом для проведения испытаний устройств АЧР.

3.1.6 номер версии программного обеспечения устройства АЧР: Индивидуальный цифровой, буквенный или буквенно-цифровой набор (номер), отличающий данную модификацию программного обеспечения устройства АЧР от других версий.

(п. 3.1.6 введен Изменением N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

3.2 В настоящем стандарте использованы следующие сокращения:

АСУ ТП - автоматизированная система управления технологическими процессами объекта электроэнергетики;

АЧР - автоматическая частотная разгрузка;

АЧР-1 - подсистема АЧР;

АЧР-2 - подсистема АЧР;

КЗ - короткое замыкание;

ЛЭП - линия электропередачи;

ПАК РВ - программно-аппаратный комплекс моделирования энергосистем в режиме реального времени;

ПС - подстанция;

РЗА - релейная защита и автоматика;

САЧР - подсистема (спецочередь) АЧР-1;

СК - синхронный компенсатор;

ТН - трансформатор напряжения;

ТЭС - тепловая электростанция;

ЧАПВ - частотное автоматическое повторное включение.

4.1 Устройства АЧР предназначены для предотвращения недопустимого по условиям устойчивой работы генерирующего оборудования и энергопринимающих установок потребителей электрической энергии снижения частоты и ее последующего восстановления (функция АЧР) и для автоматического восстановления электроснабжения потребителей электрической энергии, нагрузка которых отключена действием АЧР, в процессе восстановления частоты в энергосистеме (функция ЧАПВ).

4.2 Устройство АЧР должно:

- выдавать управляющие воздействия на отключение присоединений при снижении частоты в энергосистеме и достижении заданных уставок по частоте и по времени (функция АЧР);

- выдавать управляющие воздействия на включение присоединений, нагрузка которых отключена действием АЧР, при повышении частоты в энергосистеме и достижении заданных уставок по частоте и по времени (функция ЧАПВ).

4.3 Для реализации функций АЧР и ЧАПВ устройство АЧР должно обеспечивать определение частоты электрического тока (далее - частота) в месте установки устройства с измерением в трех фазах или междуфазного напряжения.

4.4 Устройство АЧР должно измерять частоту за время, не превышающее трех периодов промышленной частоты с погрешностью не более 0,02 Гц.

4.5 Устройство АЧР должно обеспечивать возможность задания:

а) для реализации функции АЧР:

- САЧР, АЧР-1 - уставок срабатывания по частоте в диапазоне от 46,0 до 49,5 Гц с шагом не более 0,1 Гц, уставок возврата по частоте, превышающих уставку срабатывания по частоте на 0,1 Гц и уставок срабатывания по времени от 0,15 до 0,30 с с шагом не более 0,01 с;

- АЧР-2 - уставок срабатывания по частоте в диапазоне от 48,5 до 49,6 Гц с шагом не более 0,1 Гц, уставок возврата по частоте, превышающих уставку срабатывания по частоте от 0,1 до 0,4 Гц и уставок срабатывания по времени от 3 до 90 с с шагом не более 0,1 с;

б) для реализации функции ЧАПВ:

- уставок срабатывания по частоте в диапазоне от 49,0 до 50,5 Гц с шагом не более 0,1 Гц, уставок возврата по частоте на 0,1 Гц меньших уставки срабатывания по частоте, уставок срабатывания по времени в диапазоне от 5 до 240 с с шагом не более 1 с.

4.6 В устройстве АЧР должна быть предусмотрена блокировка для предотвращения его срабатывания при выбеге электродвигателей. Блокировка срабатывания при выбеге электродвигателей должна сохраняться в том числе и после снижения частоты ниже 45,0 Гц.

При реализации указанной блокировки по скорости снижения частоты устройство АЧР должно обеспечивать:

- возможность задания уставки блокировки по скорости снижения частоты в диапазоне от 2 до 15 Гц/с с шагом не более 0,5 Гц/с. При этом по умолчанию значение блокировки должно устанавливаться производителем устройства АЧР равным 10 Гц/с;

- время срабатывания измерительного органа по скорости изменения частоты, обеспечивающее блокировку ступеней АЧР с уставками срабатывания по времени от 0,15 с;

- возможность задания коэффициента возврата измерительного органа по скорости изменения частоты от 0,20 до 0,99.

4.7 Устройство АЧР должно иметь не менее двух ступеней срабатывания для реализации функции АЧР.

4.8 Устройство АЧР не должно срабатывать при:

- снижении частоты во время КЗ;

- выбеге электродвигателей;

- возникновении неисправностей в цепях напряжения;

- потере цепей напряжения;

- перезагрузке устройства;

- замыкании на землю в одной точке в сети оперативного постоянного тока;

- снятии, подаче оперативного тока (в том числе обратной полярности);

- перерывах электропитания любой длительности.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

4.9 После перерывов питания любой длительности и/или перезагрузки устройство АЧР должно восстанавливать работоспособность с заданными уставками и алгоритмом функционирования.

4.10 В устройстве АЧР должны быть предусмотрены:

а) внутренняя функция регистрации аналоговых сигналов и дискретных событий (осциллограмм) в объеме, необходимом для анализа работы устройства с временем длительности регистрации не менее 0,5 с доаварийного режима, полной длительности аварийного режима (существования условий пуска функции регистрации) и не менее 5 с послеаварийного режима, с максимальной длительностью регистрации одного события не менее 10 с;

б) наличие энергонезависимой памяти, обеспечивающей запись и хранение осциллограмм суммарной длительностью не менее 300 с при максимальном объеме регистрируемых аналоговых и дискретных сигналов;

в) возможность экспорта осциллограмм в установленном формате (см. стандарт [3]) с учетом требований ГОСТ Р 58601 в части:

- требований к наименованию файлов осциллограмм аварийных событий;

- требований к наименованию аналоговых и дискретных сигналов в файлах осциллограмм аварийных событий;

- требований к файлу заголовка (исключая требование о включении в файл перечня дискретных сигналов, изменявших свое состояние за время аварийного режима записи);

- требований к файлу информации;

- требований к файлу конфигурации;

г) сохранение в памяти данных регистрации (осциллограмм и журналов событий) при пропадании или плавном снижении питания устройства.

(п. 4.10 в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

4.11 В устройстве АЧР должна быть предусмотрена автоматическая самодиагностика исправности программно-аппаратных средств с сигнализацией о неисправности.

4.12 В устройстве АЧР должна быть предусмотрена возможность синхронизации с глобальными навигационными системами. Все зарегистрированные в устройстве АЧР данные должны иметь метки всемирного координированного времени.

4.13 Устройство АЧР должно обеспечивать возможность передачи информации о его функционировании в АСУ ТП объекта электроэнергетики и во внешние регистраторы аварийных событий и процессов.

Устройство АЧР должно обеспечивать возможность экспорта конфигурации и параметров настройки (уставок).

(абзац введен Изменением N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

4.14 Документация на устройство АЧР должна быть в бумажном и электронном виде на русском языке и включать следующую информацию:

(в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

4.14.1 Руководство по эксплуатации устройства АЧР, содержащее:

- информацию об области применения устройства;

- версию программного обеспечения устройства и версию алгоритма функционирования;

(в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

- описание технических параметров (характеристик) устройства;

- функционально-логические схемы и схемы программируемой логики устройства с описанием алгоритма работы данных схем;

- схемы подключения устройства по всем входным и выходным цепям (электронный вид должен быть в редактируемом формате).

(в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

4.14.2 Документация по техническому обслуживанию устройства АЧР:

- инструкция по наладке, техническому обслуживанию и эксплуатации устройства с указанием требований по периодичности, виду обслуживания и необходимому объему профилактических работ по каждому виду обслуживания;

- форма протокола технического обслуживания, учитывающая последовательность и объем работ по техническому обслуживанию устройств РЗА, установленных законодательством РФ в области электроэнергетики и, при необходимости, дополнительные объемы проверки, установленные организацией - изготовителем устройства АЧР;

- инструкция по обновлению программного обеспечения устройства с необходимым объемом проверочных работ при обновлении программного обеспечения.

Примечание - Документацию по техническому обслуживанию, указанную в 4.14.2, допускается включать в состав руководства по эксплуатации устройства АЧР.

4.14.3 Методику расчета и выбора параметров настройки (уставок) и алгоритмов функционирования устройства АЧР, в том числе включающую бланк уставок (электронный вид должен быть в редактируемом формате), содержащий перечень всех параметров настройки (уставок) и алгоритмов функционирования, предусмотренных организацией - изготовителем устройства АЧР, условия выбора каждого параметра настройки (уставки) и алгоритма функционирования устройства АЧР, типовые примеры их выбора.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

(в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

5.1 Для проверки выполнения требований к устройствам АЧР, установленных настоящим стандартом, следует проводить испытания.

Результаты испытаний распространяются на конкретную версию алгоритма функционирования устройства АЧР, непосредственно прошедшую проверку выполнения указанных требований. В случае изменения алгоритма функционирования устройства АЧР, прошедшего проверку, необходимо проводить повторные испытания.

При изменении версии программного обеспечения устройства АЧР, не приводящем к изменению версии алгоритма функционирования устройства АЧР, ранее прошедшего испытания, проводить повторные испытания не требуется.

(абзац введен Изменением N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

При изменении версии программного обеспечения устройства АЧР, приводящем к изменению версии алгоритма функционирования устройства АЧР, ранее прошедшего испытания, необходимо проводить повторные испытания.

(абзац введен Изменением N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

5.2 Испытания устройств АЧР следует проводить в соответствии с методикой проведения испытаний устройств АЧР согласно приложению А, с использованием ПАК РВ.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

5.3 Для проведения испытаний устройства АЧР организация (испытательная лаборатория, испытательный центр), проводящая испытания (далее - организация, осуществляющая испытания), должна:

- быть оснащена соответствующей производственно-технической базой (техническими средствами), необходимой для проведения испытаний, включая математическую модель энергосистемы, созданную с применением ПАК РВ в составе тестовой схемы с характеристиками, требуемыми для проведения испытаний устройств АЧР в соответствии с приложением А;

- обеспечить независимость и достоверность результатов испытаний, в том числе исключить вмешательство работников и иных представителей лица, по инициативе которого проводят испытания, в ход проведения испытаний, регистрацию проводимых опытов и влияние на их результаты.

Указанные требования являются минимально необходимыми. В случаях, предусмотренных нормативными правовыми актами Российской Федерации, или по решению производителя устройства АЧР, собственника или иного законного владельца объекта электроэнергетики или энергопринимающего устройства, на котором планируют к установке (установлено) устройство АЧР, или иного лица, заинтересованного в проведении испытаний (далее - владелец устройства), к организации, осуществляющей испытания, могут предъявляться дополнительные требования, установленные нормативными правовыми актами Российской Федерации или владельцем устройства соответственно.

(п. 5.3 в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

5.4 Испытания должны проводиться по программе, разработанной в соответствии с приложением А.

5.5 Для проведения испытаний владельцем устройства АЧР должны быть предоставлены следующие документы и информация:

- руководство (инструкция) по эксплуатации устройства АЧР, включающее техническое описание с обязательным указанием типа (марки) устройства; номера версии алгоритма функционирования и номера версии программного обеспечения;

- функционально-логические схемы устройства АЧР с описанием алгоритмов устройства, а также инструкция по монтажу, настройке и вводу в эксплуатацию устройств АЧР;

- номер версии алгоритма функционирования устройства и номер версии программного обеспечения устройства АЧР, применяемого в устройстве АЧР, и краткое описание алгоритма функционирования устройства АЧР;

- параметры настройки устройства АЧР для проведения испытаний, а также обоснование их выбора.

(п. 5.5 в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

5.6 Для проведения испытаний владелец устройства передает организации, осуществляющей испытания, устройство (несколько устройств) АЧР и согласовывает схемы его (их) подключения к тестовой модели энергосистемы (к интерфейсным блокам ПАК РВ), параметры настройки устройств(а) АЧР и параметры ПАК РВ.

5.7 Организация, осуществляющая испытания, проводит их в соответствии с этапами подготовки и проведения испытаний устройств АЧР согласно приложению А.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

5.8 Результаты испытаний оформляют в виде протокола. Протокол испытаний должен быть подписан всеми участниками испытаний и утвержден уполномоченным должностным лицом организации, осуществляющей испытания.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

5.9 Протокол испытаний должен, в том числе, содержать следующую информацию:

(в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

- наименование и адрес производителя и владельца устройства (если владелец не является производителем);

(в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

- наименование и адрес организации, проводившей испытания;

- номер и дату протокола испытаний, нумерацию каждой страницы протокола, а также общее количество страниц;

- дату (период) проведения испытаний;

- место проведения испытаний;

- перечень лиц, принявших участие в испытаниях;

- ссылку на настоящий стандарт, на соответствие которому проведены испытания;

- программу испытаний;

- описание устройства АЧР (тип, номинальные параметры, номер версии алгоритма функционирования и номер версии программного обеспечения, структурная схема алгоритма функционирования и ее описание с учетом внесенных при испытаниях изменений);

(в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

- описание тестовой модели энергосистемы, на которой проводились испытания;

- параметры ПАК РВ (тип, модель, заводской номер);

- параметры настройки (уставки) устройств(а) АЧР с обоснованием их выбора, представленные владельцем устройства или уполномоченным им лицом;

(в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

- результаты проведенных испытаний, содержащие материалы (осциллограммы, отражающие все входные и выходные аналоговые и дискретные сигналы, а также информацию о внутренних вычисляемых переменных и сигналах, показания регистрирующих приборов, журналы срабатываний испытываемого устройства АЧР и т.п.), достаточные для оценки правильности функционирования испытываемого устройства АЧР в каждом из проведенных опытов;

(в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

- скорректированные параметры настройки устройств(а) АЧР (в случае если такие параметры были изменены по сравнению с первоначально выбранными параметрами настройки) с приложением обоснования корректировки;

- оценку правильности функционирования устройств(а) АЧР в каждом из проведенных опытов и выводы о соответствии или несоответствии проверяемых параметров, характеристик устройств(а) АЧР настоящему стандарту, в том числе отдельно по каждому проверяемому параметру, характеристике;

- протокол документальной проверки устройства АЧР.

(перечисление введено Изменением N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

В протокол испытаний не допускается помещать рекомендации и советы по устранению недостатков или совершенствованию испытанного устройства АЧР и (или) алгоритма его функционирования.

(абзац введен Изменением N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

Содержащиеся в протоколе испытаний выводы о соответствии или несоответствии проверяемых параметров устройства АЧР и (или) алгоритма его функционирования требованиям настоящего стандарта должны носить безусловный, констатирующий характер. Не допускается включение в протокол функциональных испытаний выводов о соответствии параметров испытанного устройства АЧР и (или) алгоритма его функционирования требованиям настоящего стандарта в сослагательном наклонении или при условии реализации определенных мер.

(абзац введен Изменением N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

5.10 Устройство АЧР считают прошедшим испытания, если по результатам документальной проверки подтверждено соответствие устройства АЧР всем требованиям настоящего стандарта и по результатам оценки правильности функционирования устройства АЧР в каждом из проведенных опытов сделан вывод о соответствии всех проверяемых параметров, характеристик устройства АЧР требованиям настоящего стандарта.

(п. 5.10 в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

5.11 Информация о результатах испытаний с указанием наименования, вида устройства АЧР, его номера версии алгоритма функционирования и версии программного обеспечения устройства АЧР, в отношении которой проводились испытания (далее - информация о результатах испытаний), и приложением копии протокола испытаний должна быть направлена владельцем устройства (уполномоченным им лицом) субъекту оперативно-диспетчерского управления в электроэнергетике.

(п. 5.11 в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

5.12 Информация о результатах испытаний (протокол испытаний) должна храниться у владельца устройства.

(п. 5.12 введен Изменением N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

5.13 В случае если испытания проводились по инициативе производителя устройства АЧР, информация о результатах испытаний (протокол испытаний) должна предоставляться им субъектам электроэнергетики и потребителям электрической энергии, владеющим на праве собственности или ином законном основании объектами по производству электрической энергии, объектами электросетевого хозяйства и (или) энергопринимающими установками, входящими в состав электроэнергетической системы или присоединяемыми к ней, при проведении закупочных процедур для подтверждения соответствия устройств требованиям настоящего стандарта.

(п. 5.13 введен Изменением N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

5.14 Информация о результатах испытаний, полученная субъектом оперативно-диспетчерского управления в электроэнергетике в соответствии с 5.11, должна систематизироваться и размещаться на официальном сайте субъекта оперативно-диспетчерского управления в электроэнергетике или ином общедоступном ресурсе в сети Интернет.

(п. 5.14 введен Изменением N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

Методика должна применяться при проведении испытаний устройств АЧР для проверки их соответствия требованиям настоящего стандарта.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

А.2.1 Испытания устройств АЧР необходимо проводить в два этапа:

1) Документальная проверка.

2) Проведение испытаний на тестовой модели энергосистемы.

(п. А.2.1 в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

А.2.1.1 В целях первичной оценки соответствия устройства АЧР требованиям настоящего стандарта организацией, осуществляющей испытания, должно быть обеспечено рассмотрение технической документации на устройство АЧР, представленное для проведения испытаний (далее - документальная проверка). Программа документальной проверки приведена в таблице А.1а.

Результат документальной проверки соответствия устройства АЧР по технической документации должен быть приведен в протоколе документальной проверки устройства АЧР, являющемся приложением к протоколу испытаний.

В протоколе документальной проверки, при проверке соответствия устройства АЧР требованиям разделов 2 и 3 позиций таблицы А.1а, необходимо указать наименование(я) и пункт(ы) (раздел(ы)) документации на устройство АЧР, в которых это соответствие подтверждено.

(пп. А.2.1.1 введен Изменением N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

А.2.1.2 Испытания устройств АЧР на тестовой модели энергосистемы проводят с использованием тестовой модели энергосистемы (математической модели энергосистемы) и ПАК РВ.

(пп. А.2.1.2 введен Изменением N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

А.2.2 Испытания тестовой модели энергосистемы должны содержать следующие этапы:

(в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

- сборка тестовой модели энергосистемы и подготовка COMTRADE-файлов;

- установка в устройстве(ах) АЧР предоставленных владельцем параметров настройки устройств(а) АЧР для тестовой модели энергосистемы;

- подключение устройств(а) АЧР к ПАК РВ;

- проведение испытаний устройств(а) АЧР в соответствии с программой испытаний с регистрацией всех опытов;

- анализ результатов испытаний;

- подготовка протокола испытаний с заключением.

А.3.1 Тестовая модель энергосистемы должна быть собрана в соответствии со схемой, приведенной на рисунке А.1.

А.3.2 Устройства(о) АЧР должны(о) подключаться к трансформаторам напряжения на ПС3 со стороны высокого напряжения.

А.3.3 Параметры элементов тестовой модели энергосистемы должны соответствовать параметрам, приведенным в таблицах А.1 - А.4. Генератор ТЭС должен быть оснащен быстродействующей тиристорной системой возбуждения с автоматическим регулятором возбуждения сильного действия. Турбина генератора ТЭС должна быть автоматическим регулятором скорости со статизмом, равным 5%.

А.3.4 Механический момент на валу нагрузки АД1 - АД11 зависит от частоты вращения согласно следующей формуле

где W_АДn - текущая частота вращения асинхронного двигателя;

W_АДном - номинальная частота вращения асинхронного двигателя;

M_АДном - механический момент на валу асинхронного двигателя при номинальной частоте вращения.

А.3.5 Потребление активной мощности нагрузки Н1 и Н2 зависит от частоты и напряжения в месте подключения согласно следующей формуле

где P_ном - величина потребления активной мощности нагрузки при номинальном напряжении и частоте в узле подключения, P_{ном Н1} = 470 МВт, P_{ном Н2} = 500 МВт;

f - текущее значение частоты в узле подключения нагрузки, Гц;

f_ном - номинальное значение частоты в узле подключения нагрузки, Гц;

U - текущее значение напряжения в узле подключения нагрузки, кВ;

U_ном - номинальное значение напряжения в узле подключения нагрузки, кВ.

А.3.6 Тестовая модель энергосистемы должна быть оснащена системой контроля и регистрации параметров электроэнергетического режима, обеспечивающей:

- измерение параметров электроэнергетического режима с дискретностью не более 1 мс;

- запись параметров электроэнергетического режима с дискретностью не более 1 мс;

- запись параметров электроэнергетического режима в течение не менее 30 с в формате COMTRADE (см. стандарт [3]).

А.3.7 Значения параметров исходного режима тестовой модели энергосистемы должны соответствовать значениям, приведенным в таблице А.5.

А.4.1 Испытания проводят в соответствии с программой испытаний, разработанной организацией, осуществляющей испытания.

А.4.2 Количество ступеней АЧР и ЧАПВ и условия их срабатывания при проведении испытаний приведены в таблице А.6. Под действие каждой ступени АЧР подключается один асинхронный двигатель (АД1 - АД10). Срабатывание ступеней ЧАПВ при проведении испытаний фиксируется, но не приводит к включению присоединений.

А.4.3 Программа испытаний должна включать опыты, приведенные в таблице А.7. Число опытов может быть сокращено, если опыты 1 и 2, приведенные в таблице А.7, проводились в ходе заводских испытаний и подтверждены соответствующими протоколами испытаний. Опыты 19 и 20 проводят только для устройств АЧР в которых блокировка от выбега электродвигателей реализована по скорости снижения частоты.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

А.4.4 Программа может быть дополнена с учетом индивидуальных особенностей выполнения устройств(а) АЧР.

Если в устройстве(ах) АЧР предусмотрено несколько возможных вариантов блокировки от выбега электрических двигателей, то в программе должен(ны) быть предусмотрен(ы) опыт(ы), проверяющие корректность функционирования каждой из блокировок.

А.4.5 Проверку работы устройств АЧР осуществляют путем реализации в тестовой модели энергосистемы возмущений и воспроизведений COMTRADE-файлов (см. стандарт [3]).

А.4.6 Настройка испытуемого устройств(а) АЧР должна быть выполнена в соответствии с предоставленными владельцем устройства параметрами настройки устройства АЧР для тестовой модели энергосистемы.

А.4.7 Все опыты, предусмотренные в программе испытаний, должны быть выполнены при неизменных параметрах настройки испытуемого устройств(а) АЧР. Перед проведением опытов 20 и 21 таблицы А.6 уставки по времени ступеней САЧР и АЧР-1 должны быть скорректированы на 0,15 с.

При выявлении в процессе проведения испытаний необходимости корректировки настройки испытуемого устройств(а) АЧР допустимо осуществить корректировку параметров настройки испытуемого устройств(а) АЧР. В указанном случае все опыты, предусмотренные программой испытаний, должны быть выполнены повторно с измененными параметрами настройки устройств(а) АЧР.

А.4.8 Регистрацию параметров электроэнергетического режима необходимо выполнять для каждого опыта.

Система регистрации параметров электроэнергетического режима должна обеспечивать:

- измерение фиксируемых параметров электроэнергетического режима с дискретностью не более 1 мс;

- запись фиксируемых параметров электроэнергетического режима с дискретностью не более 1 мс;

- запись фиксируемых параметров электроэнергетического режима в течение не менее 30 с.

(абзац введен Изменением N 1, утв. Приказом Росстандарта от 18.11.2024 N 1691-ст)

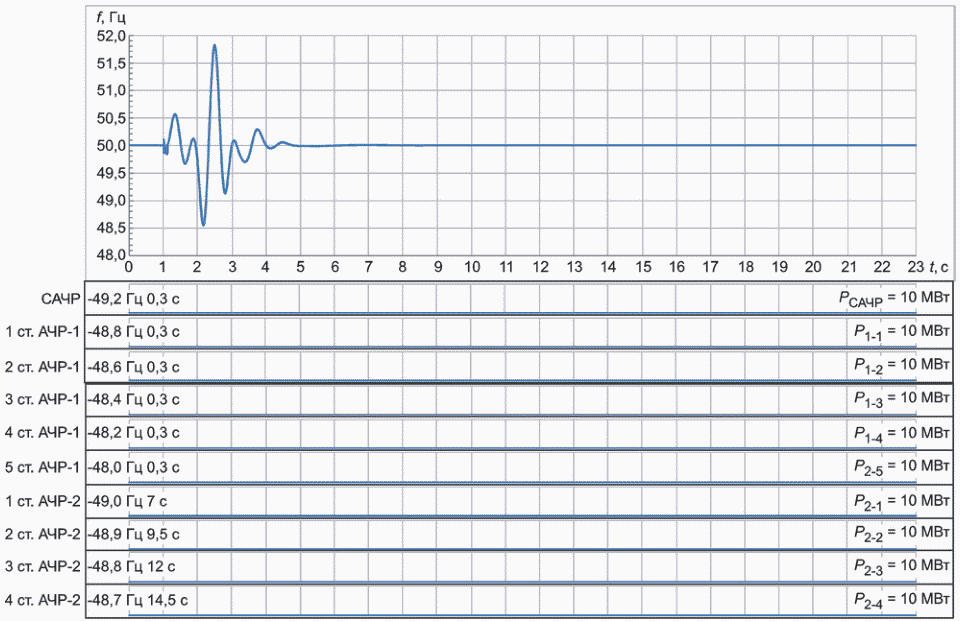

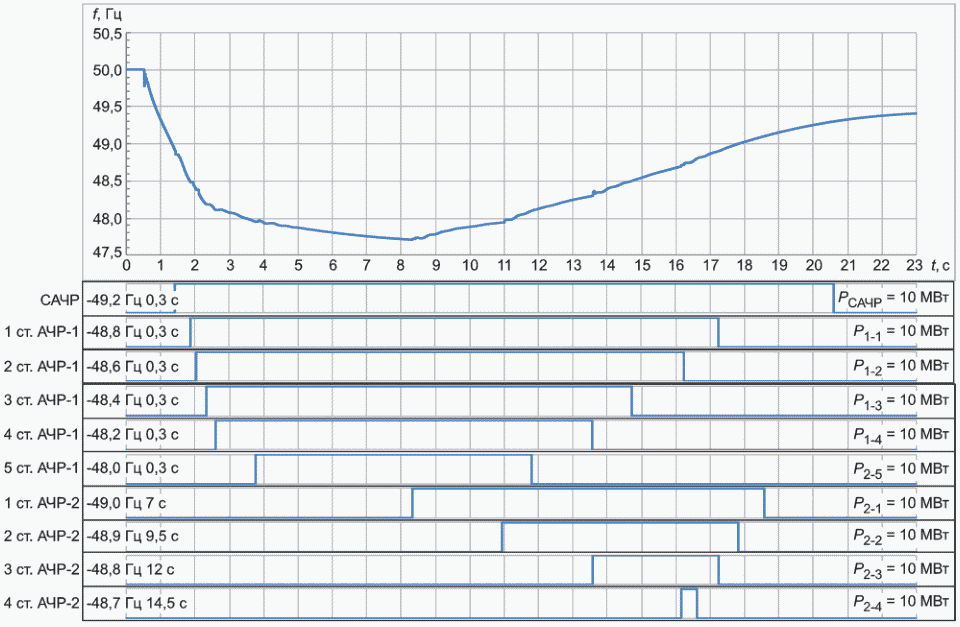

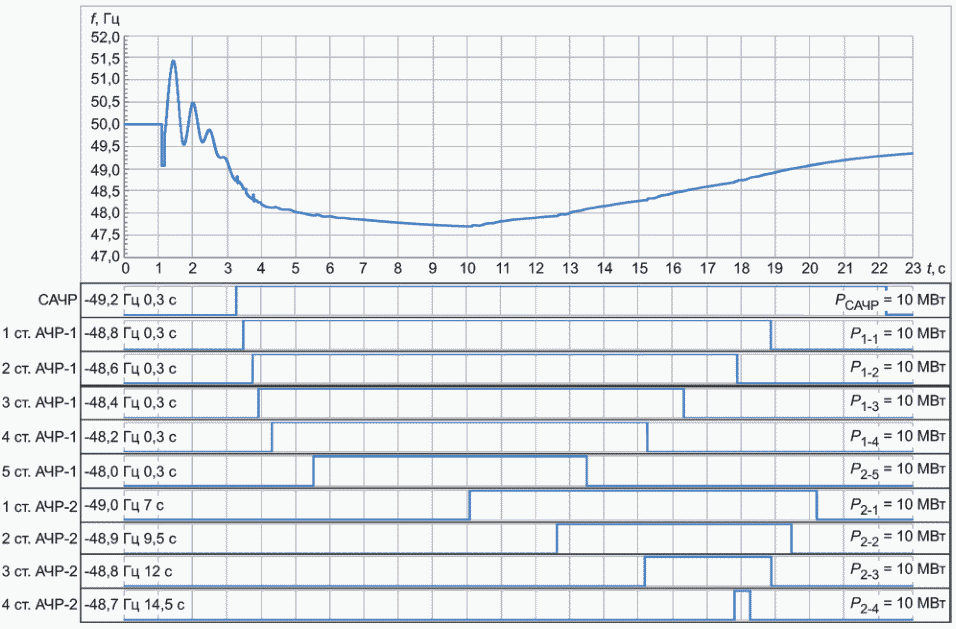

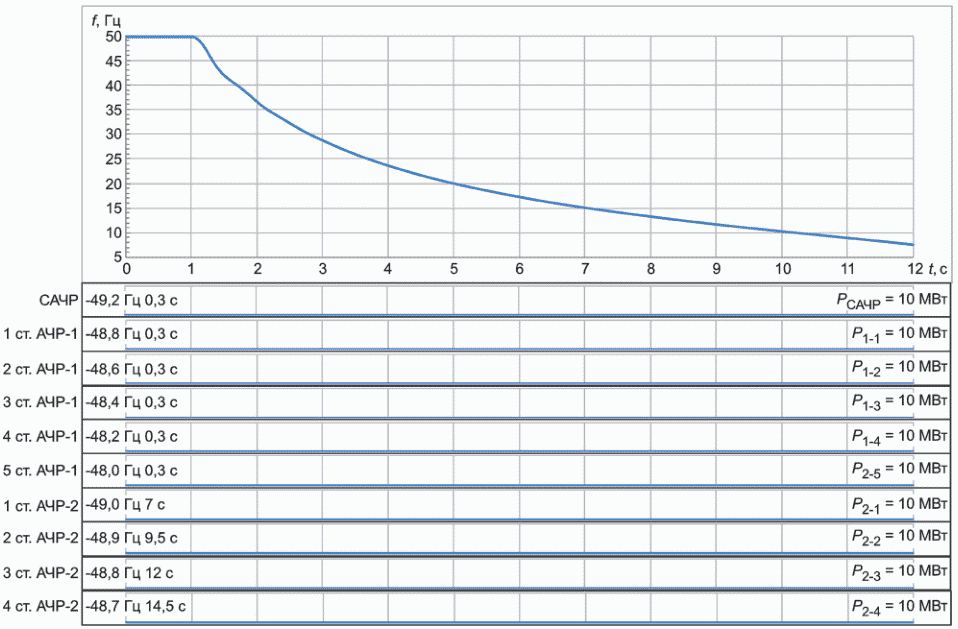

А.5.1 Правильный порядок срабатывания ступеней (очередей) устройств(а) АЧР при проведении опытов приведен в таблице А.7 и на рисунках А.2 - А.5.

А.5.2 Устройство(а) АЧР считают прошедшим испытания с положительным результатом, если в каждом из опытов оно работало правильно.

А.5.3 Устройство(а) АЧР считают не прошедшим испытания, если хотя бы в одном из опытов оно работало неправильно.
