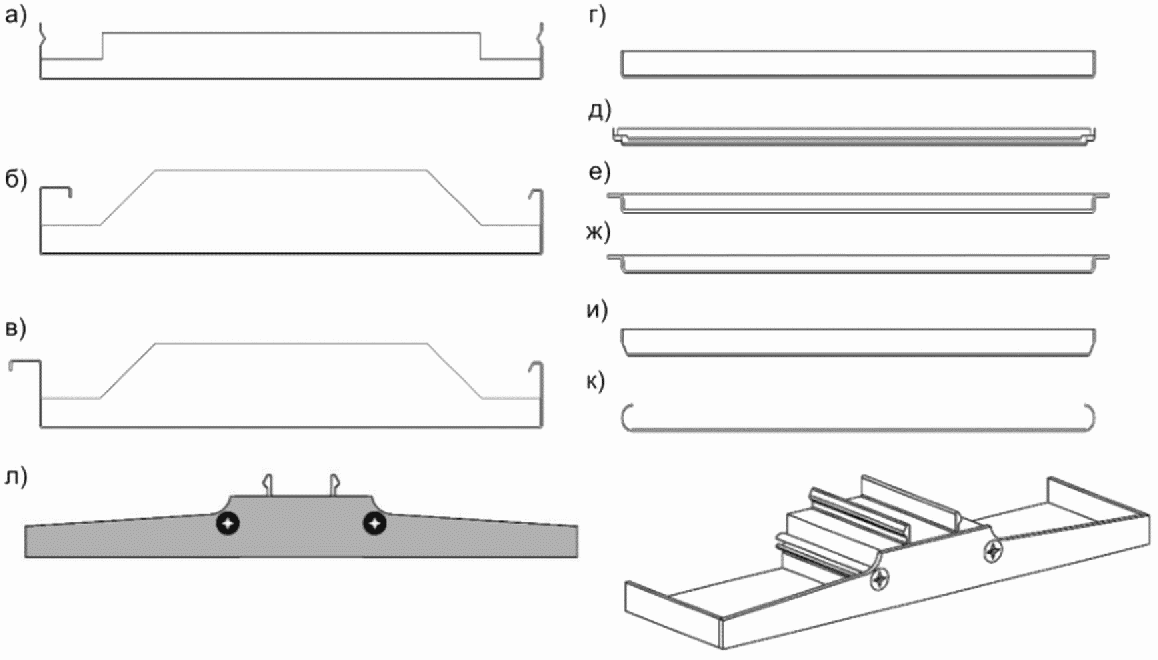

5.2.2 Отклонения линейных размеров кромок лицевых потолочных элементов по глубине и ширине в зависимости от конструктивных особенностей потолков устанавливает изготовитель.

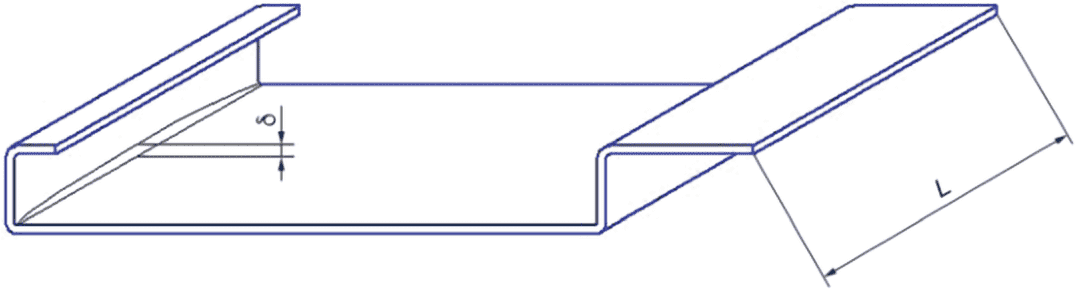

5.2.3 Для лицевых потолочных элементов с отбортовкой отклонение кромки по высоте (см. рисунок 7) не должно превышать +/- 0,5 мм.
![]() 5.2.4 Лицевые потолочные элементы должны обладать прочностью на растяжение при изгибе и жесткостью, обеспечивающими соблюдение показателей прогиба лицевых потолочных элементов после монтажа к подвесной системе в соответствии с требованиями таблицы 2.
Таблица 2
элементов в смонтированном состоянии в миллиметрах

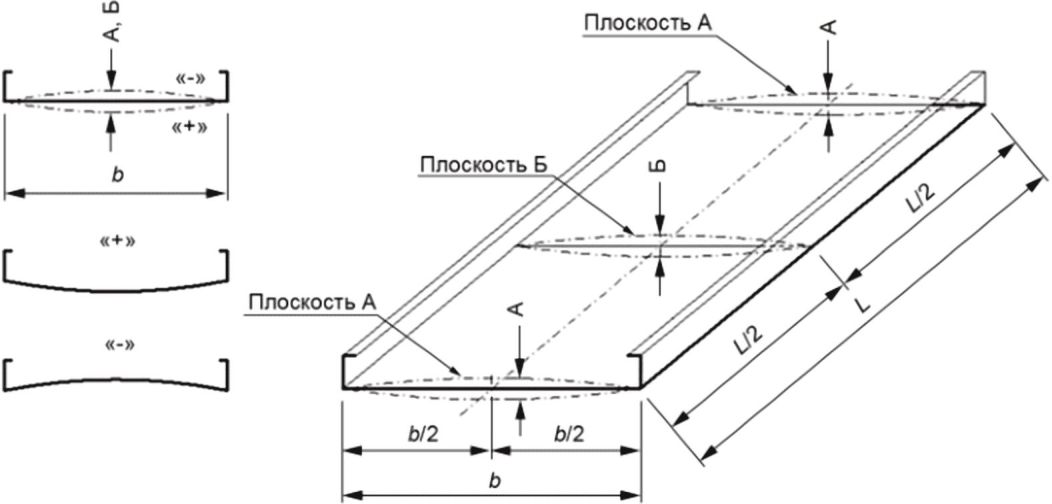

![]() А, Б - прогиб; "+" - выпуклость; "-" - вогнутость
краев (сечение в плоскости А) и Б в центре лицевой стороны
лицевого потолочного элемента (сечение в плоскости Б)
5.2.5 Для лицевых потолочных элементов (за исключением лицевых потолочных элементов из минеральной ваты) предельные значения прогибов от собственной массы представлены в таблице 2. Различают прогиб в центре краев лицевого потолочного элемента А и прогиб в центре лицевой стороны Б (см. рисунок 8).
Примечание - Предельные значения прогибов от собственной массы для лицевых потолочных элементов из минеральной ваты определяются согласно документам по стандартизации на соответствующий вид продукции.
5.2.6 Цветовые характеристики лицевых потолочных элементов устанавливают в соответствии с ГОСТ 34180.

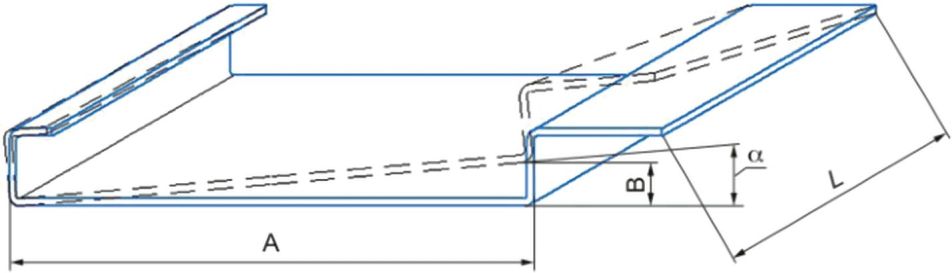

5.2.7 Величина скручивания лицевого потолочного элемента для металлических потолков
![]() лицевого потолочного элемента вдоль оси

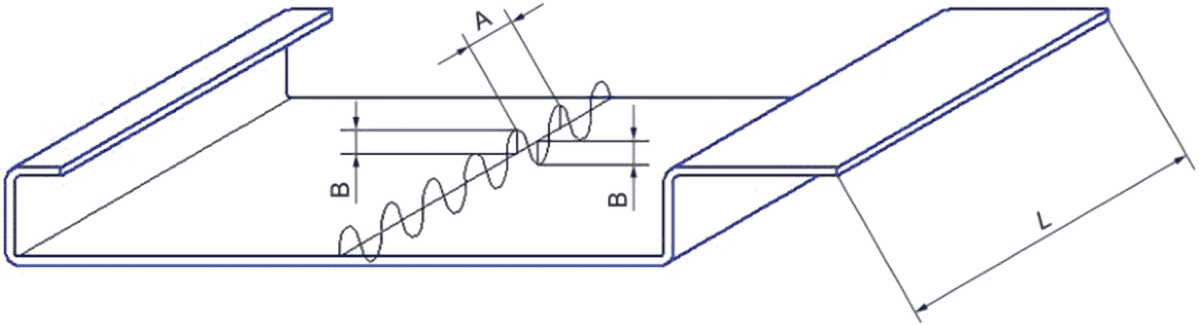

Волнистость (рябь) по длине лицевого потолочного элемента допускается при шаге волны не менее A = 150 мм (не более семи волн на один погонный метр) и высоте волны: а) не более 2B = 1,0 мм при ширине лицевого потолочного элемента до 200 мм; б) не более 2B = 1,6 мм при ширине лицевого потолочного элемента от 200 до 400 мм (см. рисунок 10), и измеряется посередине лицевого потолочного элемента. Измерения осуществляют по ГОСТ 26877.
![]() лицевого потолочного элемента вдоль оси

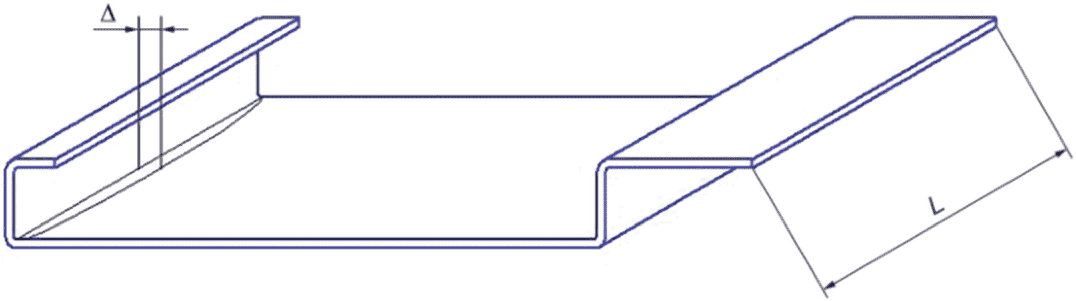

Продольное плавное отклонение от прямолинейности кромок лицевого потолочного элемента
![]() лицевого потолочного элемента
Отклонение от плоскостности лицевого потолочного элемента не должно превышать 2 мм на один погонный метр. Измерения осуществляют согласно ГОСТ Р 58939.
Серповидность лицевого потолочного элемента
![]() лицевого потолочного элемента
5.2.8 Для лицевых потолочных элементов из минерального волокна, дерева и деревосодержащих материалов устанавливают их влагостойкость в соответствии со стандартом технических условий на конкретный вид потолков или в соответствии с техническими условиями завода-производителя.
5.2.9 Лицевые потолочные элементы должны сохранять свои эксплуатационные свойства на протяжении всего срока службы в тех условиях, на которые они рассчитаны, проходить техническое обслуживание согласно рекомендациям изготовителя и не подвергаться непредусмотренным воздействиям в течение срока службы.
Соблюдение требований к долговечности и проведению своевременного технического обслуживания лицевых потолочных элементов обеспечено тем, что изготовитель подвесных потолков в обязательном порядке указывает:
- возможность окраски видимых поверхностей лицевых потолочных элементов и элементов каркаса подвесного потолка, рекомендуемые материалы и способы, а также возможность их влияния на конкретные свойства подвесного потолка;
- обязательные требования к техническому обслуживанию для сохранения требуемых свойств подвесного потолка в течение срока эксплуатации.
5.2.10 Звукопоглощающие свойства лицевых потолочных элементов оценивают индексом звукопоглощения в соответствии с ГОСТ 23499.
В зависимости от требований, предъявляемых к звукопоглощению подвесного потолка, значения индекса относят к одному из пяти классов A - E в соответствии с ГОСТ 23499.
5.2.11 Требования к коррозионной стойкости лицевых потолочных элементов, эксплуатируемых в агрессивных средах, установлены в СП 28.13330.
5.2.12 Для потолочных элементов с окрашиваемой некашированной поверхностью не допускаются непрокрас, вздутия и потеки краски.
Для потолочных элементов с зернистой некашированной поверхностью не допускаются волны, вмятины, неравномерность нанесения зерен покрытия.
Для потолочных элементов всех типов поверхности не допускается наличие пятен и полос, отличающихся по тону и цвету (разнотон).
5.2.13 Для потолочных элементов с кашированной поверхностью не допускаются разрывы, проколы (кроме предусмотренных технологией изготовления), заломы, трещины и посторонние включения. Допустимы точечные включения диаметром не более 0,3 мм в количестве не более двух штук в расчете на площадь 600 x 600 мм.
5.3.1 Конструкция подвесной системы должна обеспечивать надежное крепление лицевых потолочных элементов и безопасную эксплуатацию подвесного потолка при соблюдении требований, установленных в разделе 11.
5.3.2 Кривизна (серповидность) всех видов профилей подвесной системы должна быть не более 1,5 мм/м (см. рисунок 12).
5.3.3 Требования к коррозионной стойкости элементов подвесной системы потолка, эксплуатируемых в агрессивных средах, установлены в СП 28.13330.
5.3.4 Значение несущей способности подвесной системы "Т-профиль" устанавливает изготовитель в технической документации на продукцию по результатам ее испытаний при допустимом эксплуатационном прогибе не более L/300 (L - расстояние между точками подвесов вдоль основного несущего профиля и/или длина вспомогательного несущего профиля) с указанием используемого метода испытаний с учетом положений 8.2.2.
Значение несущей способности подвесной системы других типов устанавливает изготовитель в технической документации на продукцию с указанием используемого метода испытаний с учетом положений 8.2.2.
Несущую способность подвесов определяет производитель на основании испытаний на разрушающую нагрузку. Изготовитель обязан провести испытания каждого типа подвесов на разрыв для определения значения разрушающей нагрузки. Значение несущей способности для каждого типа подвесов определяется как 50% от значения разрушающей нагрузки (коэффициент запаса прочности 2).
5.4 Технические требования к подвесным потолкам
5.4.1 Поверхность смонтированного подвесного потолка должна быть жесткой, без провисов в стыках.
5.4.2 При устройстве подвесных потолков с заполнением прямоугольными лицевыми потолочными элементами оси основных и вспомогательных несущих профилей смонтированной потолочной конструкции должны быть перпендикулярными между собой.
Допустимые отклонения значений разницы диагоналей ячейки для различных модулей лицевого потолочного элемента приведены в таблице 3.
Таблица 3
для различных модулей лицевого потолочного элемента
5.4.3 Для реечных подвесных потолков с линейным расположением элементов подвесной системы потолка отклонение от прямолинейности смонтированных основных несущих профилей подвесного потолка не должно превышать 1,2 мм/м.
5.4.4 Для подвесных потолков с расположением лицевых потолочных элементов в одной плоскости отклонение смонтированного подвесного потолка от плоскостности по вертикали не должно превышать 1,5 мм на 1 м длины подвесного потолка.
6.1 Необходимо оценивать воздействие на окружающую среду сырья и материалов, применяемых для изготовления подвесных потолков, на всех стадиях жизненного цикла: приобретение сырья, производство, распределение, использование и ликвидация (утилизация) в соответствии с действующим законодательством в области охраны окружающей среды.
Подвесные потолки не должны выделять в атмосферу помещения вредные химические вещества в количествах, превышающих предельно допустимые концентрации (ПДК), утвержденные органами санитарно-эпидемиологического надзора.
6.2 Подвесные потолки, применяемые в помещениях медицинских организаций, не должны ухудшать параметры воздуха, установленные ГОСТ Р 52539.
6.3 Отходы потребления (обрезки, лом), образующиеся в процессе установки и эксплуатации подвесных потолков, подлежат сбору и утилизации в соответствии с требованиями действующего природоохранного законодательства Российской Федерации.
6.4 Класс опасности образующихся отходов при изготовлении и эксплуатации подвесных потолков определяют исходя из применяемых сырья и материалов.
6.5 Для лицевых потолочных элементов из древесных моноструктурных волокнистых плит классы эмиссии формальдегида устанавливают по ГОСТ 32274.
6.6 Пожарная безопасность лицевых потолочных элементов должна соответствовать требованиям соответствующих нормативных документов.
6.7 Удельная эффективная активность естественных радионуклидов лицевых потолочных элементов не должна превышать предельных значений, установленных ГОСТ 30108.
7.1 Необходимо, чтобы каждую партию лицевых потолочных элементов и элементов подвесной системы потолка приняла служба технического контроля изготовителя в соответствии с требованиями настоящего стандарта.
7.2 Приемку лицевых потолочных элементов и элементов подвесной системы потолка производят партиями. Партия должна состоять из изделий одного вида, группы, типа кромок и размеров, изготовленных по одной технологии.
Объем партии лицевых потолочных элементов и элементов подвесной системы потолка устанавливают в количестве не более сменной выработки технологической линии.
7.3 Приемочный контроль осуществляют проведением приемо-сдаточных испытаний по следующим показателям:
- внешний вид;
- форма и размеры;
- качество защитно-декоративного покрытия;
- прочие требования проектно-конструкторской документации.
7.4 Пожарно-технические характеристики определяют при постановке продукции на производство, а также при изменениях в составе продукции, которые могут привести к изменению пожарно-технических характеристик.
7.5 Несущую способность подвесной системы определяют при постановке подвесной системы на производство, а также при изменениях в составе подвесной системы, которые могут привести к изменению несущей способности.
Примечание - Изменение монтажной схемы (мест установки подвесов либо их типов) приводит к изменению несущей способности подвесной системы.
7.6 За величину удельной эффективной активности естественных радионуклидов в лицевых потолочных элементах принимают значение в применяемом для изготовления основном материале лицевого потолочного элемента. Эту величину устанавливают на основании документа поставщика о качестве основного материала лицевого потолочного элемента.
7.7 Для проведения контроля элементов подвесного потолка элементы отбирают методом случайного отбора из разных мест партии.
7.8 Для проведения изготовителем приемо-сдаточных испытаний от партии отбирают пять образцов.
Отобранные образцы проверяют на соответствие требованиям стандарта по показателям внешнего вида, формы и размеров. В случае положительных результатов контроля три образца из проверенных пяти используют для контроля по остальным показателям.
Партию принимают, если все образцы, отобранные для контроля, соответствуют требованиям настоящего стандарта по показателям, указанным в 7.3.
При получении неудовлетворительных результатов контроля хотя бы по одному из показателей, указанных в 7.3, проводят повторные испытания по этому показателю, для чего отбирают удвоенное количество образцов от той же партии.
Если результаты повторных испытаний будут удовлетворять требованиям настоящего стандарта, то партию принимают. Если нет, то партия приемке не подлежит.
В случае повторных неудовлетворительных результатов испытаний партию бракуют.
7.9 В случае несоответствия партии лицевых потолочных элементов и элементов подвесной системы потолка требованиям настоящего стандарта по внешнему виду, форме и размерам, качеству защитно-декоративного покрытия допускается ее повторное предъявление для контроля после разбраковки.
8.1 Методы оценки свойств лицевых потолочных элементов
8.1.1 Оценку фактических линейных размеров - длину и ширину минераловатных лицевых потолочных элементов - определяют по ГОСТ EN 822. Линейные размеры лицевых потолочных элементов на основе дерева, деревосодержащих и композитных материалов определяют по ГОСТ 17177.
Измерение толщины лицевых потолочных элементов (кроме металлических) проводят с помощью штангенциркуля по ГОСТ 166 по четырем углам на расстоянии (50 +/- 5) мм от края.
За толщину лицевого потолочного элемента принимают среднее арифметическое значение четырех измерений.
Допускается проводить измерения фактических линейных размеров лицевых потолочных элементов с использованием других методик, обеспечивающих не меньшую точность оценки.
8.1.2 Длину и ширину лицевых потолочных элементов из металла определяют по ГОСТ Р 58939-2020 (приложение А, таблица А.1, пункт 1.1.1).
8.1.3 Геометрические размеры лицевых потолочных элементов, полученных методом экструзии/прессования, определяют по ГОСТ 22233.
8.1.4 Линейные размеры кромок лицевых потолочных элементов, а также высоту отбортовки лицевых потолочных элементов из металла определяют методом прямого измерения с помощью штангенциркуля по ГОСТ 166 или микрометра по ГОСТ 6507.
8.1.5 Величину скручивания, волнистость, серповидность измеряют согласно ГОСТ 26877.
8.1.6 Отклонения от прямоугольности лицевых потолочных элементов из всех видов материалов оценивают по ГОСТ EN 824.
Для оценки отклонения от прямоугольности допускается применение других методов, обеспечивающих такую же точность измерений.
8.1.7 Прогибы лицевых потолочных элементов из металла от собственной массы, а также отклонения от плоскости (выпуклость/вогнутость) лицевых потолочных элементов из минерального волокна, дерева и композита определяют по ГОСТ Р 58939-2020 (приложение А, таблица А.1, пункт 3.1.2).
8.1.8 При оценке приведенной массы лицевых потолочных элементов ее определяют как вес лицевого потолочного элемента в состоянии естественной влажности, приходящейся на 1 м2 подвесной системы.
Оборудование и материалы:
- весы лабораторные по ГОСТ Р 53228 с точностью взвешивания 0,1 г;
- линейка металлическая по ГОСТ 427.
8.1.9 Звукопоглощение лицевых потолочных элементов определяют по ГОСТ 23499.
8.1.10 Группу горючести определяют по ГОСТ 30244, группу воспламеняемости - по ГОСТ 30402, группу дымообразующей способности и группу токсичности - по ГОСТ 12.1.044.
8.1.11 Определение эмиссии формальдегида проводят в соответствии с ГОСТ 30255.
8.1.12 Удельную эффективную активность естественных радионуклидов определяют по ГОСТ 30108.
8.1.13 Оценку внешнего вида защитно-декоративного покрытия лицевых потолочных элементов определяют по ГОСТ 9.407.
8.1.14 Оценку качества кашировки определяют визуально.
8.1.15 Определение коррозионной стойкости лицевых потолочных элементов, подверженных коррозии (например, металлических) проводят в соответствии с ГОСТ 9.040 и ГОСТ Р 9.905.
8.1.16 Определение стойкости покрытий элементов потолочных конструкций к влажному истиранию и их способности к очистке проводят в соответствии с ГОСТ 32300.
8.2 Методы оценки свойств подвесной системы
8.2.1 Отклонения от плоскостности и прямолинейности профилей элементов подвесной системы потолка оценивают по ГОСТ Р 58939-2020 (приложение А, таблица А.1, пункт 3.1.2).
8.2.2 Определение значения несущей способности подвесной системы "Т-профиль" осуществляют по методу, изложенному в приложении А.
Допускается использование других инструментальных или экспериментально-расчетных методов определения несущей способности, установленных в документах, разрабатываемых и применяемых в национальной системе стандартизации, при соблюдении следующих требований к оформлению результатов испытаний/расчетов:
- необходимо описать монтажную схему, привести ее чертеж с указанием мест расположения подвесов;
- следует описать используемые подвесы с указанием их несущей способности, а также способ их закрепления к несущему основанию.
Определение значения несущей способности других типов подвесных систем производят в соответствии с документами по стандартизации на конкретный тип подвесного потолка.
8.2.3 Испытания подвесов проводят, как указано в приложении Б.
8.2.4 Коррозионную стойкость защитного покрытия элементов подвесной системы потолка оценивают в соответствии с методикой, приведенной в ГОСТ 9.040 и ГОСТ Р 9.905.
8.2.5 Определение прочности защитного покрытия на поверхности элементов подвесной системы потолка проводят по ГОСТ 14019.
8.2.6 Группу горючести элементов подвесной системы потолка определяют по ГОСТ 30244, группу воспламеняемости - по ГОСТ 30402, группу дымообразующей способности и группу токсичности - по ГОСТ 12.1.044.
8.3 Методы оценки свойств подвесного потолка
8.3.1 Прямоугольность смонтированной подвесной системы оценивают по разнице диагоналей в модульных ячейках подвесного потолка прямым измерением двух диагоналей рулеткой по ГОСТ 7502 или другими средствами измерений, погрешность которых не превышает +/- 1,0 мм.
8.3.2 Отклонение от прямолинейности смонтированных основных и несущих профилей элементов подвесной системы потолка оценивают по ГОСТ Р 58939.
8.3.3 Проверку плоскостности потолка осуществляют контрольной двухметровой рейкой. При оценке отклонения не учитывают прогиб металлических лицевых потолочных элементов от собственной массы.
9.1 Маркировка упаковки элементов (в т.ч. лицевых) подвесного потолка
Маркировка должна содержать следующую информацию:
- наименование изделия;
- наименование предприятия-изготовителя;
- основные показатели;
- информацию о сертификации;
- место нахождения предприятия-изготовителя и/или продавца.
Дополнительно маркировка может содержать следующую информацию:
- массу нетто, основные размеры, объем или количество продукции в упаковке;
- состав (комплектность);
- товарный знак (марку) предприятия-изготовителя (при наличии);
- дату изготовления;
- срок годности (или службы);
- обозначение нормативного или технического документа, по которому изготовлено изделие (для изделий отечественного производства);
- информацию о знаке соответствия изделия национальным стандартам (на добровольной основе);
- штриховой код изделия (при наличии);
- специфическую информацию для потребителя (при необходимости).
Средства нанесения информации должны обеспечивать стойкость маркировки при хранении, транспортировании, реализации и использовании изделия.
9.2 Расположение информации на упаковке
Информацию допускается располагать на упаковке в одном или нескольких удобных для прочтения местах.
При небольших размерах единиц тары, упаковки, на которых технически сложно полностью поместить необходимую информацию для потребителя изделия, допускается размещать данные, характеризующие изделие, или их часть на листе-вкладыше, прилагаемом к каждой единице тары, упаковки, или на групповой упаковке, или в сопроводительной документации к поставляемому(ым) изделию(ям), или на сайте изготовителя с указанием ссылки.
9.3 Упаковка
9.3.1 Виды упаковки и подготовка изделий к упаковыванию
Для упаковывания изделий следует применять потребительскую и транспортную тару. Вид тары (потребительская, транспортная или их сочетания) устанавливает изготовитель изделия.
9.3.2 Потребительская тара
В качестве потребительской тары следует применять:
- коробки по ГОСТ 33781;
- ящики по ГОСТ 9142 (для изделий общей массой свыше 7,5 кг);
- прочие виды упаковки, установленные в нормативно-технической документации на конкретные виды (типы) изделий и/или рабочих чертежах, утвержденных в установленном порядке.
9.3.3 Транспортная тара
В качестве транспортной тары следует применять:
- дощатые ящики любых типов по ГОСТ 2991 для транспортирования изделий водным путем и при железнодорожных перевозках мелкими партиями;
- комбинированные ящики, изготовленные из комбинированных материалов: картона с пенополистиролом, резофана и т.п.;
- полиэтиленовую пленку по ГОСТ 25951 для фиксации коробок с изделиями на деревянных паллетах (поддонах).
Примечание - Вид транспортной тары должен быть установлен в нормативно-технической документации на конкретные виды (типы) изделий и/или рабочих чертежах, утвержденных в установленном изготовителем порядке.
9.3.4 Упаковывание изделий
Упаковывание изделий следует проводить в закрытом помещении с температурой воздуха не ниже 15 °C и относительной влажностью не более 80%.
В случае применения других материалов толщина амортизационного материала должна быть установлена в нормативно-технической документации на конкретные виды (типы) изделий.
Примечание - Массу брутто и габаритные размеры грузовых мест устанавливают в технических условиях на изделия конкретного вида (типа) и рабочих чертежах, утвержденных в установленном порядке.
9.3.5 Упаковывание изделий при перевозке железнодорожным транспортом
При перевозке в контейнерах изделия следует упаковывать в транспортную тару с применением амортизационных материалов (амортизаторов).
9.4 Транспортирование
Лицевые потолочные элементы и элементы подвесных систем транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
Загрузку, размещение и крепление элементов подвесных потолков в транспортных средствах следует проводить в соответствии с правилами и техническими условиями погрузки и размещения тарноштучных грузов на транспорте данного вида.
При загрузке элементов подвесных потолков в транспортные средства выступающие детали и конструкции внутри транспорта, боковые вентиляционные люки, несъемное оборудование, вертикальные стойки дверного проема должны быть защищены несколькими слоями оберточной бумаги по ГОСТ 8273 или некондиционным картоном любого вида, а также другими материалами, надежно предохраняющими продукцию от повреждений.
В том случае, если перемещение паллет с продукцией при транспортировании может приводить к повреждению продукции, следует обеспечить фиксацию паллет и применение амортизационных материалов.
9.5 Хранение
9.5.1 Элементы подвесных потолков следует хранить на закрытых складах, защищенных от атмосферных осадков и почвенной влаги в соответствии с требованиями нормативных документов и технической документации изготовителя.
9.5.2 При хранении продукции необходимо обеспечивать:
- сохранность потребительских качеств;
- простоту учета и инвентаризации;
- безопасные методы работы.
9.5.3 При выполнении погрузочно-разгрузочных работ необходимо следить за соблюдением безопасных способов погрузки, разгрузки и перевозки материалов и конструкций в соответствии с ГОСТ 12.3.009.
Примечание - Для механизированной переработки и складирования элементов потолков на складах строительных материалов применяют авто- и электропогрузчики, электроштабелеры, краны-штабелеры и др. Склады должны быть оснащены всеми необходимыми приспособлениями и средствами для перемещения грузов: роликовыми ломами, роликовыми трапами, скатами, слегами, тележками и т.д.
9.5.4 Продукцию одного вида и сорта укладывают в штабели. Складирование продукции в штабели согласно ГОСТ 12.3.010 допускается при соблюдении следующих условий:
- при укладке отдельных тарных мест друг на друга нижние ряды не подвергаются деформации или разрушению от давления вышеуложенных рядов;
- геометрическая форма тарных мест позволяет укладывать прочный штабель;
- изделия при отпуске заказчику не требуют индивидуального подбора, который может вызвать разборку штабеля для извлечения требуемого упаковочного места или изделия.
9.5.5 Высоту штабелей подбирают таким образом, чтобы избежать порчи от штабельного хранения. Допускается устанавливать продукцию в несколько ярусов только при наличии на грузозахватном устройстве погрузчика ограждений, обеспечивающих безопасность водителя.
9.5.6 Складирование проводят на плоские деревянные поддоны.
Для материалов и изделий, поступающих в количествах, недостаточных для их штабелирования, или портящихся при штабельном хранении, рекомендуется стеллажный способ складирования.
9.5.7 Высоту штабеля определяют отношением максимальной высоты штабеля к меньшей стороне основания тары: для неразборной тары - не более 6; для складной тары - не более 4,5.
9.5.8 Однородные, но поступившие на склад в разное время материалы следует размещать таким образом, чтобы был обеспечен отпуск этих материалов в порядке их поступления на склад строительных материалов.
Расстояние между рядами штабелей определяют с учетом возможности установки в штабель, снятия тары со штабеля грузозахватными устройствами применяемых средств механизации и обеспечения необходимых противопожарных проходов и проездов.
Механизированный способ производства погрузочно-разгрузочных работ является обязательным при массе груза более 60 кг и подъеме на высоту более 3 м.
10.1 Конструкция подвесного потолка и ее комплектующие при обычных условиях использования, хранения, транспортирования и утилизации должны быть безопасны для жизни, здоровья потребителя, окружающей среды, а также не причинять вред имуществу потребителя.
10.2 Изготовитель обязан гарантировать соответствие лицевых потолочных элементов, подвесной системы и других изделий, входящих в комплект поставки подвесного потолка, требованиям настоящего стандарта при условии соблюдения продавцом правил транспортирования, хранения, монтажа, эксплуатации, а также области применения, установленной нормативными документами, проектной документацией или изготовителем.
10.3 Если для безопасности использования подвесного потолка, его хранения, транспортирования и утилизации необходимо соблюдать специальные правила (далее - правила), изготовитель обязан указать эти правила в сопроводительной документации на изделие, на этикетке, с помощью маркировки или иным способом, а продавец обязан доводить эти правила до сведения потребителя.
10.4 Гарантийные сроки на элементы подвесных потолков устанавливает изготовитель.
Устанавливают срок хранения и срок полезного использования.
11.1 Необходимо, чтобы монтаж и эксплуатацию подвесных потолков осуществлял квалифицированный персонал.
11.2 Для крепления подвесной системы используют подвесы, обеспечивающие надежную фиксацию смонтированного подвесного потолка в проектном положении и не допускающие его самопроизвольного смещения под действием эксплуатационной нагрузки.
11.3 Непосредственный контакт с подвесной системой элементов систем вентилирования, кондиционирования, а также других инженерных систем, способных создавать вибрацию, не допускается во избежание передачи вибрационных воздействий на подвесной потолок.
11.4 Не допускается крепление к подвесной системе или лицевым потолочным элементам любого инженерного, осветительного или иного оборудования за исключением случаев, описанных в технической документации изготовителя.
Примечание - Для монтажа необходимого оборудования должна быть предусмотрена независимая система крепления к конструкциям здания.
11.5 В тех случаях, когда подвесные потолки могут подвергаться воздействию ветровой нагрузки, следует обеспечить соответствующими мерами устойчивость и целостность лицевых потолочных элементов и подвесной системы потолка к воздействию данных нагрузок.
В этих случаях рекомендуется использование фиксирующих элементов для надежного крепления лицевых потолочных элементов к подвесной системе и жестких регулируемых подвесов.
11.6 Обработку потолков агрессивными моющими и/или дезинфицирующими средствами необходимо производить согласно рекомендациям производителя элементов подвесного потолка.
(рекомендуемое)
НА НЕСУЩУЮ СПОСОБНОСТЬ
А.1 Общие положения
А.1.1 Контрольные испытания нагружением выполняют с целью определения несущей способности подвесной системы "Т-профиль".
А.1.2 В результате испытаний подвесной системы определяют значения допустимой нагрузки до достижения предельного прогиба. Оценку несущей способности подвесной системы проводят изготовители по результатам испытаний при допустимом эксплуатационном прогибе не более L/300 (L - расстояние между точками подвесов вдоль основного несущего профиля или длина вспомогательного несущего профиля) и указывают в технической документации на продукцию.
А.1.3 Рекомендуется использовать для нагружения подвесной системы металлические потолочные панели, на каждую из которых сверху укладывают равномерно распределенные по площади грузы одинакового веса, последовательно увеличивая вес на каждом шаге испытаний по 500 г на м2. Допускается использовать другие значения шага нагружения, кратные 100 г.
При использовании для нагружения штучных грузов (металлических чушек, гирь, пластин, мешков с сыпучими материалами) эти грузы предварительно взвешивают и маркируют. Погрешность взвешивания не должна превышать +/- 0,01 кг.
А.1.4 Для испытаний необходимо применять жесткие регулируемые подвесы или металлические шпильки с жестким креплением к подвесной системе.
Угол наклона смонтированного подвеса по отношению к подвесной системе не должен превышать 5°.
А.1.5 Для измерения прогибов и перемещений следует применять измерительные приборы и инструменты с ценой деления не более 0,1 мм. Рекомендуется использовать:
- индикаторы часового типа по ГОСТ 577;
- штангенциркули по ГОСТ 166;
- стойки и штативы по ГОСТ 10197.
Допускается проводить измерения с использованием других средств, обеспечивающих не меньшую точность оценки.
А.1.6 Испытания подвесной системы следует проводить при температуре воздуха (20 +/- 5) °C. Изделия, хранившиеся при отрицательной температуре, должны предварительно выдерживать не менее 1 ч в помещении при рабочей температуре. Испытанию следует подвергать чистый сухой образец подвесной системы. До начала испытаний проводят контроль геометрической точности профилей на соответствие требованиям 5.3 и на соответствие аналогичным требованиям, приведенным в технических условиях (ТУ). Изделия, не отвечающие требованиям по геометрической точности, к испытаниям не допускаются.
А.1.7 Испытания следует проводить на специально отведенном участке, куда запрещается доступ посторонним лицам.
А.1.8 При испытании необходимо принять меры по предотвращению обрушения испытываемой конструкции.

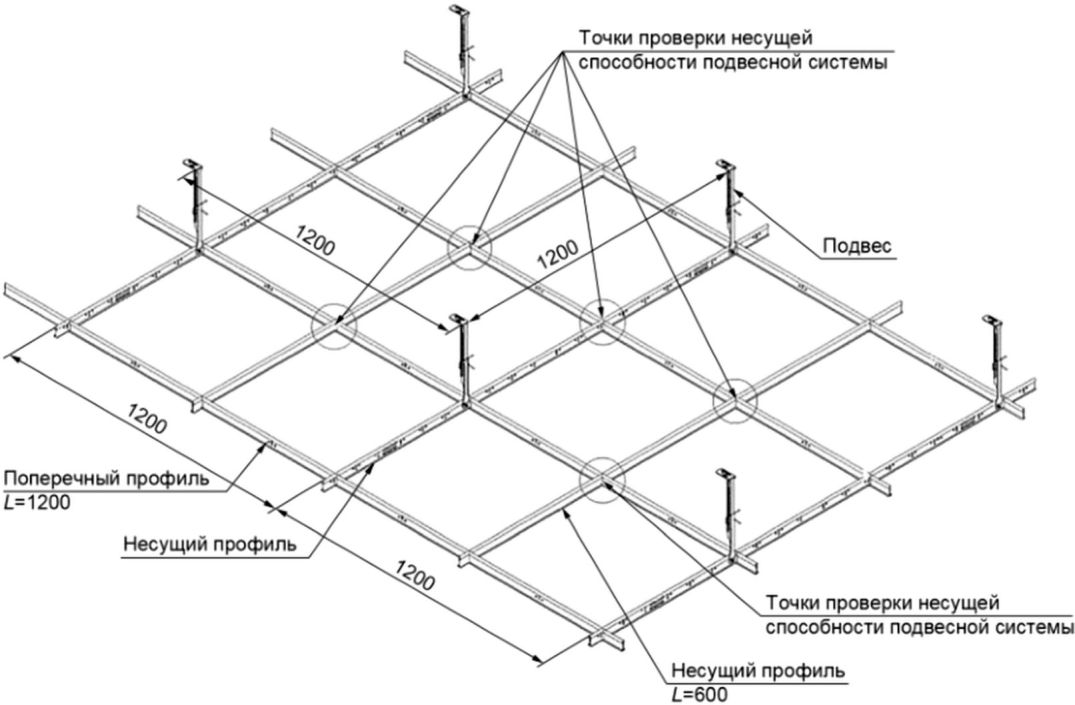

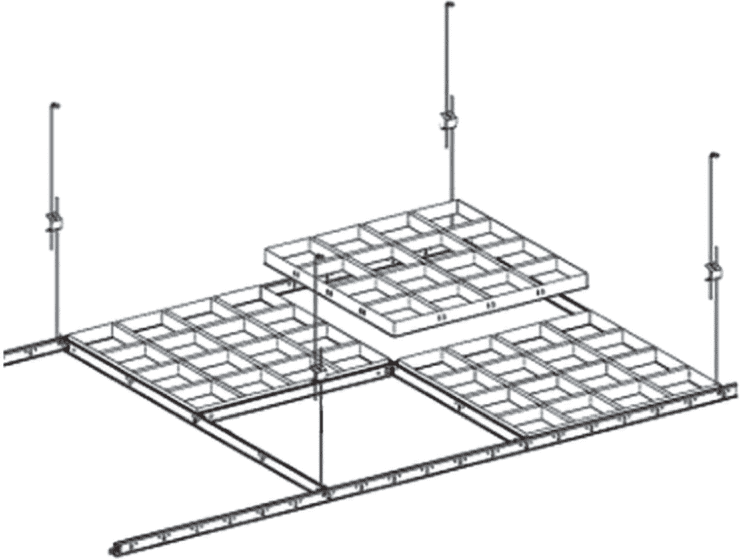

А.1.9 Для испытания подвесной системы на несущую способность рекомендуется использовать схему монтажа, приведенную на рисунке А.1. Допускается использовать другую схему монтажа, соблюдая следующие требования:
а) стенд для проведения испытаний необходимо изготавливать из металлических труб сечением не менее 40 x 80, основание должно быть жестко закреплено;
б) расстояние между подвесами - 1200 мм;
в) расположение подвесов - на несущем профиле, максимально близко к пересечению несущего и поперечного профилей;
г) измеряют прогиб по центру основного несущего профиля (в равном удалении от всех подвесов);
д) измеряют не менее трех прогибов:
1) один прогиб в месте соединения основного несущего и поперечного профилей, расположенный в равном удалении хотя бы от двух подвесов,
2) два прогиба в местах замкового соединения вспомогательных несущих профилей, расположенных в равном удалении от несущего профиля.
![]() для проведения испытаний на несущую способность
А.2 Порядок проведения испытаний
А.2.1 При испытаниях подвесной системы нагружать потолочные панели следует до эксплуатационного прогиба не более L/300.
А.2.2 Значения нагрузок в процессе испытаний регистрируют по массе штучных грузов, используемых для нагружения.
А.2.3 Последовательность загружения подвесной системы указывают в программе испытаний с учетом следующих требований:
- определяют прямым взвешиванием нагрузку от собственной массы смонтированных лицевых потолочных элементов;
- нагрузку следует прикладывать поэтапно ступенями (долями), каждая из которых не должна превышать 10% проектной (расчетной) нагрузки на подвесную систему;
- следует не допускать неравномерного загружения подвесной системы при испытании штучными грузами;
- перед проведением испытаний определяют значения допустимого прогиба в контрольных точках.
А.2.4 После приложения каждой доли нагрузки испытываемую подвесную систему выдерживают под нагрузкой не менее 2 мин.
А.2.5 Во время выдержки под нагрузкой следует производить тщательный осмотр поверхности подвесной системы и фиксировать:
- величину нагрузки каждого этапа нагружения и соответствующие результаты измерения прогиба;
- величину контрольного прогиба при достижении контрольной нагрузки.
А.2.6 После достижения контрольного прогиба испытания останавливают и фиксируют значение предельной нагрузки как суммарную массу потолочных панелей и груза на единицу площади (на квадратный метр).
А.2.7 Во время проведения испытания необходимо принимать меры к обеспечению безопасности работ.
А.3 Результаты испытаний
А.3.1 Результаты испытаний, проведенных в соответствии с настоящим стандартом, заносят в протокол и оформляют акт.
А.3.2 В зависимости от организации, которая проводила испытания, протокол хранят в лаборатории или в отделе технического контроля (ОТК) предприятия-изготовителя либо в испытательной лаборатории органа по сертификации.
А.3.3 Протокол испытаний должен содержать следующие сведения по испытаниям подвесной системы:
- номер протокола испытаний;
- дату проведения испытаний;
- наименование предприятия, основание и цель проведения испытаний;
- наименование испытываемой подвесной системы;
- описание и чертеж схемы монтажа с указанием мест расположения подвесов и средств измерения прогиба;
- описание основания, к которому прикреплены подвесы;
- описание использованных подвесов с указанием их несущей способности, а также способа их закрепления к основанию;
- массу загрузочных устройств;
- результаты испытаний;
- предельную нагрузку до достижения контрольного прогиба.
Необходимо, чтобы протокол испытания был заверен ответственными лицами.
(обязательное)
НА НЕСУЩУЮ СПОСОБНОСТЬ
Испытание подвесов проводят в разрывной машине до фиксации нагрузки, при которой происходит появление пластической деформации подвеса или его разрушение.
Б.2 Оборудование для проведения испытаний
Универсальная испытательная машина по ГОСТ 28840 со следующими параметрами (см. рисунок Б.1):
- наибольшая предельная нагрузка - не менее 2,0 кН;
- предел допускаемой погрешности измерения нагрузки, % измеряемой нагрузки - +/- 2%;
- отношение наибольшей предельной нагрузки к наименьшей - не менее 1000;
- предел допускаемой погрешности измерения деформации, % измеряемой величины - +/- 2%;
- предел допускаемой погрешности записи перемещения - +/- 3%.

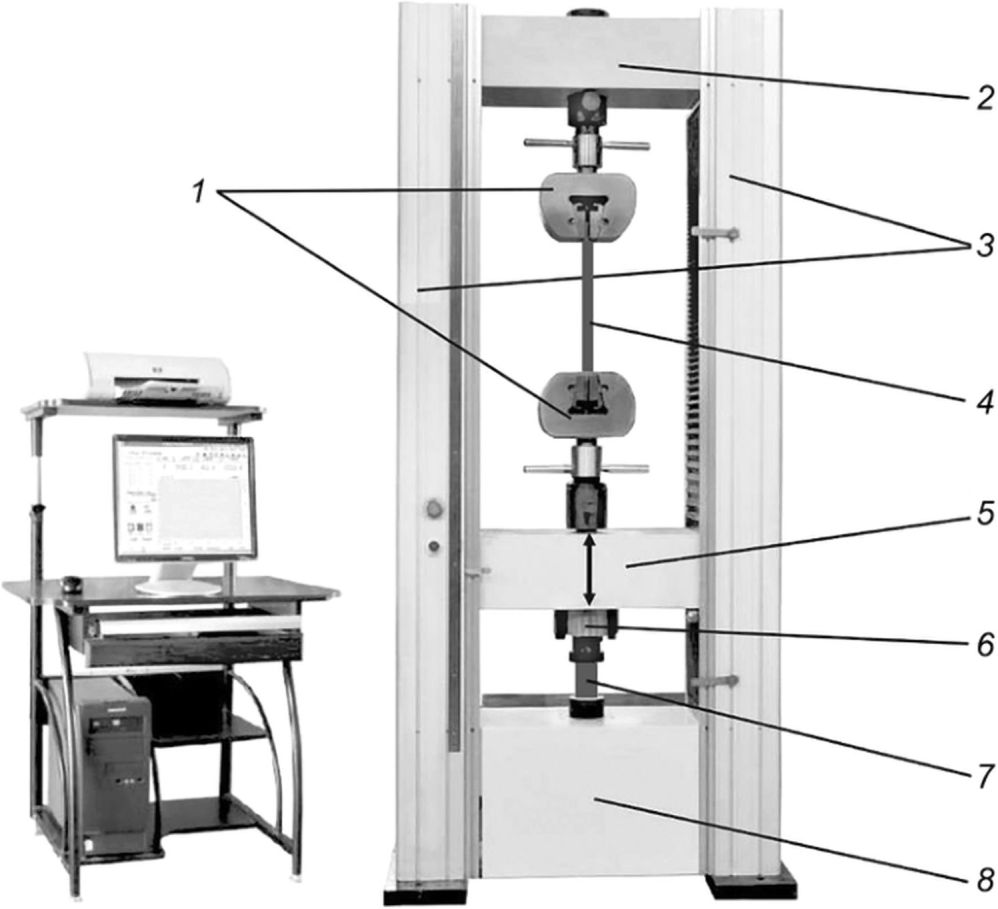

![]() 1 - захваты; 2 - силовая балка; 3 - колонны;
4 - образец N 1 (на растяжение); 5 - траверса; 6 - пресс;
7 - образец N 2 (на сжатие); 8 - основание
Б.3 Проведение испытания
При проведении испытаний подвесов из металла крепежные закладные элементы и основные профили не используют. В универсальную испытательную машину по ГОСТ 28840 устанавливают подвес в сборе.
Испытание на растяжение согласно Б.1 проводят не менее чем на десяти отдельных испытуемых образцах.
Б.4 Обработка результатов испытания (статическое испытание)
Допустимую нагрузку рассчитывают по результатам статистической обработки результатов десяти испытаний в соответствии с ГОСТ Р 8.736.
Б.5 Протокол испытаний
Результаты испытаний, проведенных в соответствии с настоящим стандартом, заносят в протокол и оформляют акт.
В зависимости от организации, которая проводила испытания, протокол следует хранить в лаборатории или в ОТК предприятия-изготовителя либо в испытательной лаборатории органа по сертификации.
Протокол испытаний должен содержать следующие сведения по испытаниям подвесной системы;
- номер протокола испытаний;
- дату проведения испытаний;
- наименование предприятия, основание и цель проведения испытаний;
- наименование испытываемой подвесной системы;
- описание и чертеж испытуемого образца подвеса;
- размеры и число образцов, применяемых в каждом испытании;
- число проведенных испытаний;
- схему испытания;
- количественные результаты нагрузок до установленной предельной деформации испытуемого элемента подвеса;
- допустимую нагрузку с двумя значениями нагрузок: до допустимой деформации и до разрушения.
Необходимо, чтобы протокол испытания был заверен ответственными лицами.
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/1/gost_23844.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
