Минимальные размеры: длина - 300 мм x ширина - 300 мм x толщина - 10 мм.
Применяют на испытуемом участке для того, чтобы были видны трещины.
Источник искусственного света, обеспечивающий равномерную освещенность испытуемой поверхности (1 200 +/- 400) лк.

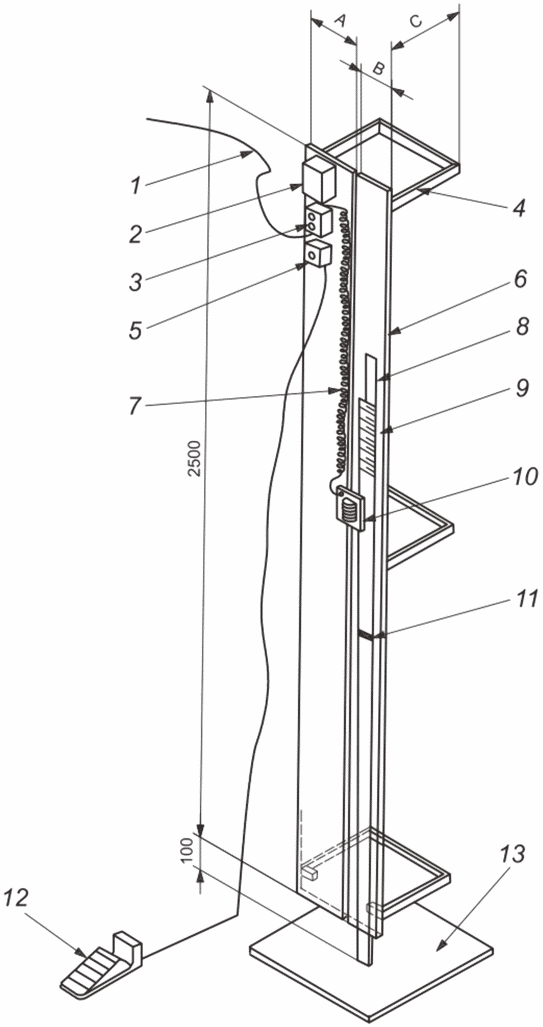

4.2.1 Оборудование для проведения испытания на свободное падение, представленное на рисунке 3, или аналогичное оборудование.
Размеры в миллиметрах
![]() A - 190 мм; B - 100 мм; C - 250 мм; 1 - источник питания;
2 - преобразователь и выпрямитель напряжения;
3 - распределительная коробка с двумя розетками;
4 - угловые железные кронштейны для надежного крепления
оборудования к стене или стойке (должны быть отвесными
и расположенными перпендикулярно к основанию);
5 - распределительная коробка со световым индикатором;
6 - монтажная плата испытательного оборудования толщиной
19 мм, изготовленная из древесностружечных плит средней
или высокой плотности; 7 - спиралевидный проволочный вывод;
8 - прорезь шириной 6,5 мм; 9 - стальная подвижная шкала
измерения длиной 1 800 мм; 10 - электромагнит на подвижной
пластине; 11 - барашковая гайка; 12 - педальный выключатель;
13 - основание из стальной пластины размерами
460 мм x 460 мм x 19 мм, выровненное и закрепленное
на полу с помощью зажимного приспособления (см. 4.2.3)
Рисунок 3 - Пример оборудования для проведения испытания
при свободном падении
4.2.2 Шар из полированной нержавеющей стали массой (224 +/- 3) г, диаметром 38,1 мм без поврежденной или сплющенной поверхности.

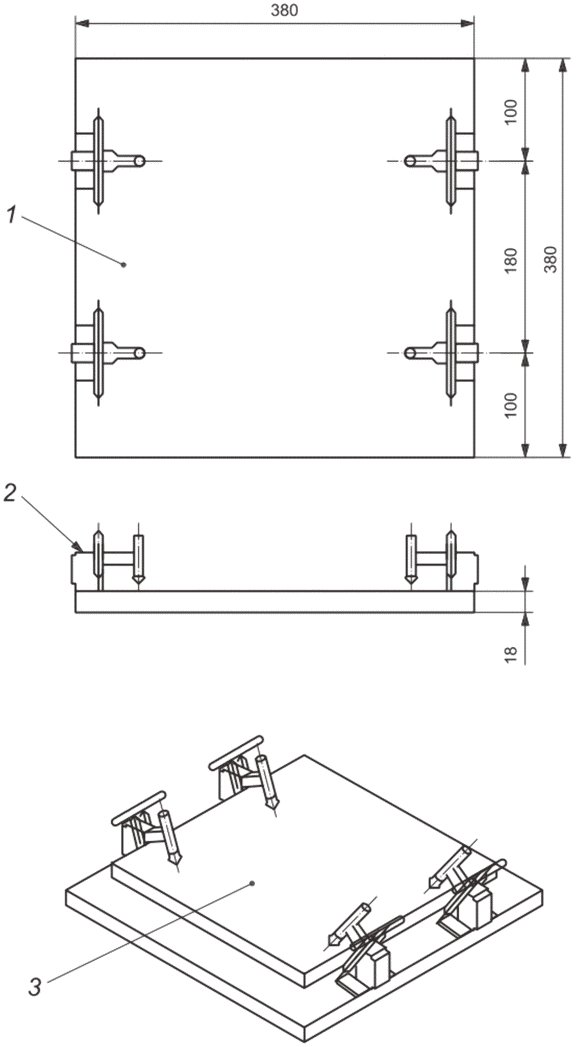

4.2.3 Зажимное приспособление, способное удерживать испытуемый образец в горизонтальном положении, или аналогичное ему приспособление (см. рисунок 4).
Размеры в миллиметрах
![]() 1 - основание; 2 - зажимы; 3 - испытуемый образец
Рисунок 4 - Зажимное приспособление
4.2.6 Люминесцентный источник света, потолочные белые люминесцентные лампы, расположенные параллельно зрительной оси и обеспечивающие освещенность поверхности образца в пределах от 800 лк до 100 лк (от 75 до 1 100 фут-кандел).
4.2.7 Подкладочный материал из пенополистирола (EPS) толщиной (1,6 +/- 0,2) мм с уровнем прочности на сжатие CS не менее 60 кПа и значением компенсации точечных неровностей PC (0,9 +/- 0,1) мм. Три характеристики пены следует определять в соответствии с требованиями EN 16354.
Из пяти элементов ламинированного напольного покрытия выбирают материалы для проведения испытаний. Испытания с использованием шара малого диаметра на эластичность поверхности проводят без подкладочного материала, в том числе и при наличии прикрепленной подложки. Испытания с использованием шара большого диаметра проводят с учетом инструкции производителя по укладке покрытия, чтобы моделировать более реальные условия эксплуатации покрытия или эксплуатации с определенным видом подкладочного материала, если он не был предварительно закреплен на элементах или если его использование не рекомендовано.
Для каждого испытания подготавливают не менее пяти образцов, вырезанных из пяти испытуемых панелей, размерами не менее 260 мм в длину, не менее 160 мм в ширину и при любом значении толщины. В случае наличия панелей меньшего размера берут испытуемый образец с размерами не менее указанных и состоящий из двух частей, соединенных посередине.
Из пяти элементов ламинированного напольного покрытия отбирают по одному испытуемому образцу размерами около 300 x 300 мм, при необходимости, соединенных из двух частей.
Образцы для испытаний измеряют в том состоянии, в котором они были получены для проведения испытаний. Перед проведением испытаний образцы должны находиться в неподвижном положении не менее 72 ч при температуре окружающей среды (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)%.
6.1.1 Сущность метода
Образцы ламинированного напольного покрытия подвергают воздействию ударником цилиндрической формы массой (100 +/- 1) г, как указано в 4.1. Ударник сбрасывают с разной высоты и определяют максимальную высоту, при падении с которой ударник при пяти ударах не причиняет никаких повреждений покрытию. Данную высоту используют в качестве показателя устойчивости при ударном воздействии шаром малого диаметра на покрытие.
6.1.2 Испытание
При необходимости испытание проводят сразу после выдерживания испытуемого образца в указанных атмосферных условиях. Рекомендуется проводить испытание в стандартных атмосферных условиях при температуре окружающей среды (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)%.
Испытуемый образец помещают лицевой стороной вверх на стальную пластину (см. 4.1.6). Средство испытаний (см. 4.1.2) помещают на испытуемый образец.

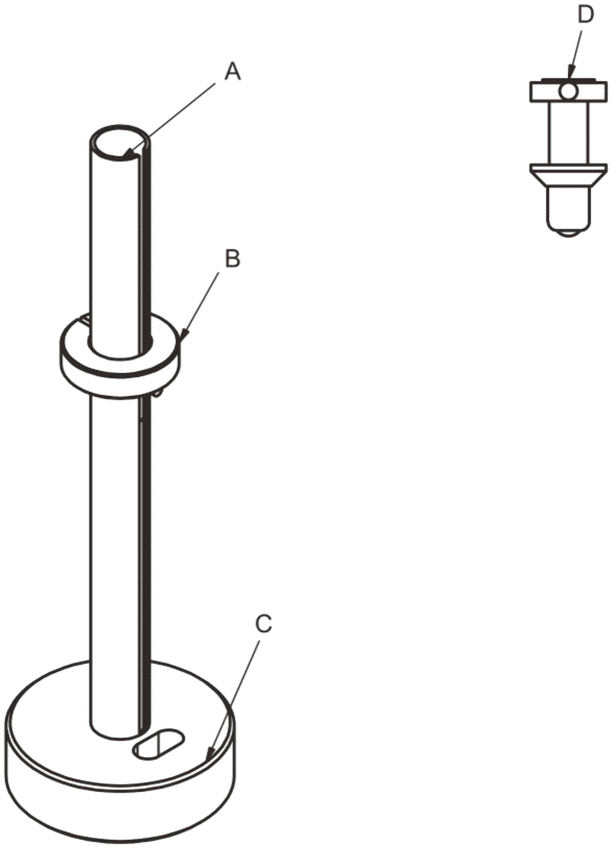

Для проведения испытаний первого образца регулируемое кольцо закрепляют таким образом, чтобы его верхняя поверхность находилась на высоте падения 70 мм, затем поднимают рукоятку ударника к кольцу. Производят пять ударов по образцу по направлению к его поверхности. Расстояние между точками ударов должно быть не менее 20 мм, а до края или места соединения испытуемого образца - не менее 40 мм.

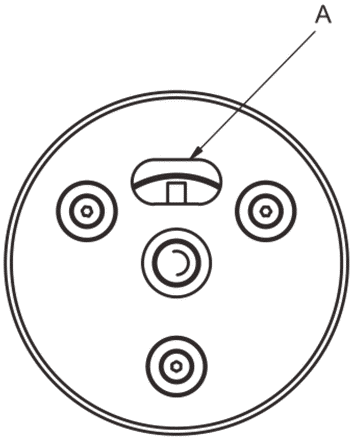

При нанесении любых ударов три опоры стального основания (см. рисунок 2) должны быть расположены на испытуемом образце.
Используя карандаш или краситель (см. 4.1.7), делают видимыми возможные трещины на испытуемом участке, удаляют остатки и осматривают пять испытуемых участков на образце при рассеянном дневном свете (см. 4.1.8) без дополнительного использования оптических устройств. Проводят визуальную оценку с расстояния (500 +/- 200) мм при различных углах обзора с использованием источника рассеянного света (см. 4.1.8). Время оценки должно составлять не более 30 с после обозначения мест ударов на всех пяти испытуемых участках. Считается, что испытуемый образец не прошел испытание с данной высоты падения, если на нем обнаружена хотя бы одна трещина.

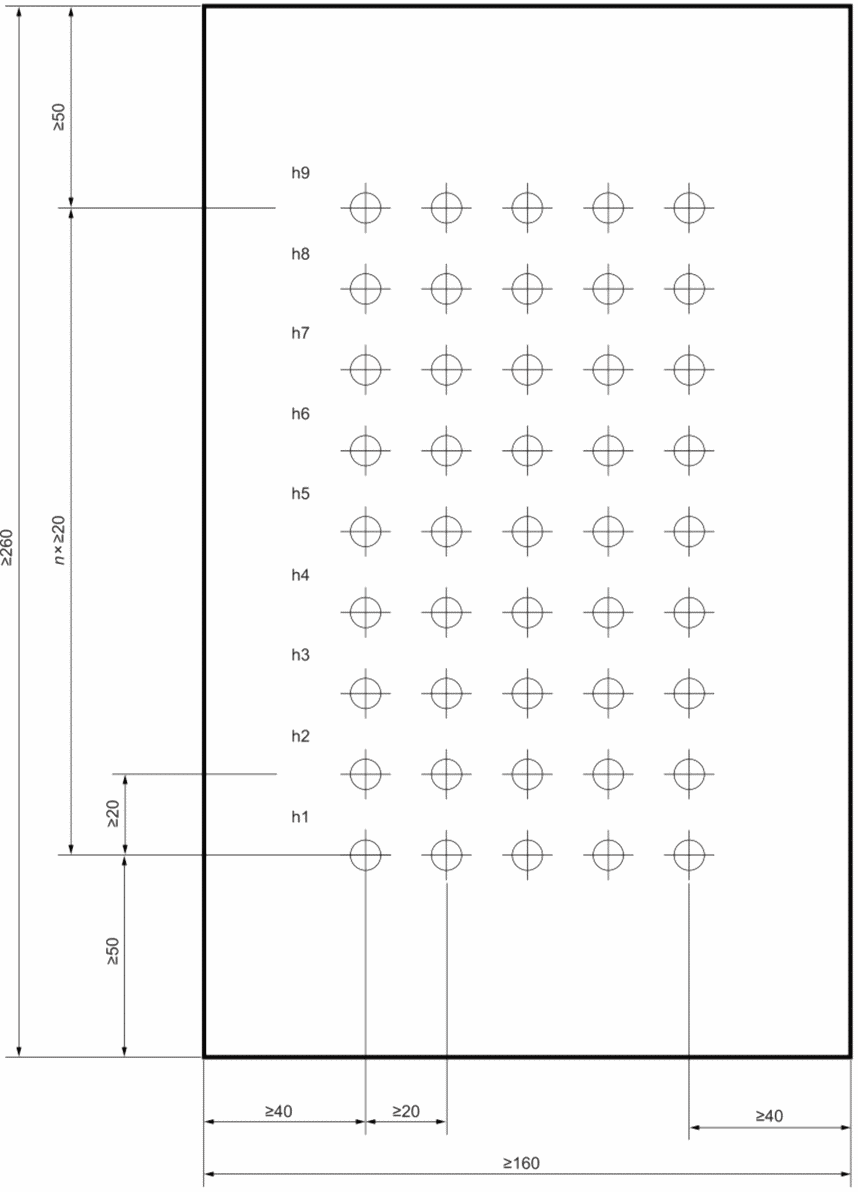

Размеры в миллиметрах
![]() n - количество ударов одной силы
Если образец прошел испытание на заданной высоте, процедуру испытания повторяют, переместив образец на 20 мм дальше (новая линия нанесения ударов должна быть параллельна предыдущей, см. рисунок 5) и установив высоту падения 120 мм. Данную процедуру повторяют 5 раз (по пять ударов на одну высоту падения). В зависимости от результата испытаний (положительный или отрицательный) соответственно увеличивают или уменьшают высоту падения с шагом 10 мм до тех пор, пока пять из пяти ударов не окажут повреждений.
Если образец не прошел испытание сброса с высоты 70 мм при первом ударе, высоту падения уменьшают на 10 мм и повторяют процедуру испытаний до тех пор, пока пять из пяти ударов не окажут видимые повреждения на образце.
Испытание повторяют с другими четырьмя испытуемыми образцами. Очередное испытание начинают с высоты падения предыдущего испытуемого образца без повреждений и продолжают с увеличением или уменьшением высоты падения с шагом 10 мм.
6.1.3 Факторы, влияющие на точность испытаний
Поврежденные или сплющенные ударные головки не допускается использовать.
Атмосферные условия при проведении испытаний образцов могут повлиять на результаты испытаний.
6.2.1 Процедура проведения испытаний
Образцы ламинированного напольного покрытия подвергают удару стальным шаром диаметром 38,1 мм и массой (224 +/- 3) г. Шар свободно падает с разных высот. Максимальную высоту, при падении с которой наносятся видимые повреждения, используют в качестве меры определения устойчивости при ударном воздействии шаром большого диаметра на покрытие.
a) Испытание следует проводить в лабораторных условиях.
b) Испытуемый образец помещают в зажимное приспособление (см. 4.2.3) таким образом, чтобы образец был зафиксирован, но при этом подкладочный материал не был сжат. Образец размещают на испытательном оборудовании с подкладочным материалом, рекомендованным поставщиком и поставляемым вместе с образцом. Если на образце уже имеется предварительно закрепленная подложка, то этот образец проходит испытание в том виде, в каком он был поставлен. Если поставщик не указал материал, из которого изготовлена подложка, или же подложка предварительно не закреплена на образце, то испытание следует проводить с использованием вспененного пенополистирола (EPS), указанного в 4.2.7, в качестве подкладочного материала.
c) Шкалу измерения высоты устанавливают так, чтобы она касалась поверхности испытуемого образца. Если на испытуемом образце есть место соединения двух частей или шов, то область испытания на ударное воздействие должна находиться на расстоянии не менее 25 мм от данного соединения или шва.
d) Электромагнит располагают на любой произвольной высоте над испытуемым образцом.
e) Помещают шар на электромагнит и сбрасывают. При первом отскоке следует поймать шар, чтобы не произошли повторные удары. Расстояние между точками удара должно быть не менее 50 мм от края образца.
f) С помощью маркировочного карандаша (см. 4.2.4) закрашивают место удара. Используют чистую влажную мягкую белую ткань (см. 4.2.5) для того, чтобы протирать места удара шаром. Повреждения могут проявляться в виде тонких трещин, концентрических кругов или сколов.
g) Осматривают место удара на наличие трещин и оценивают результат на испытуемом образце на расстоянии от глаз до образца (500 +/- 200) мм и под углом от 45° до 75° от линии горизонта (поверхности стола) со всех сторон. Следует избегать прямых падающих под углом солнечных лучей или других источников света, которые могут увеличить или уменьшить масштаб повреждений.
h) При необходимости увеличивают или уменьшают высоту, на которой закреплен электромагнит, и повторяют этапы испытания начиная с e) и заканчивая g) до тех пор, пока не будет определена максимальная высота, при которой не происходит растрескивания образца.
i) Испытания повторяют с остальными четырьмя образцами. Окончательным результатом будет считаться среднее значение по итогам испытаний пяти образцов.
6.2.3 Факторы, влияющие на точность результатов испытания
Не допускается использование поврежденных или сплющенных шаров.
Испытуемый образец и зажимное приспособление должны полностью опираться на прочное основание. Деформированные образцы или отсутствие опоры могут исказить результаты испытаний на 100 процентов.
Траектория падения шара должна быть точно перпендикулярна к поверхности образца.
Атмосферные условия при проведении испытаний образцов могут повлиять на результаты испытаний.
Устойчивость к ударным воздействиям испытуемого образца представляет собой максимальное значение высоты падения в миллиметрах, при котором образцу не было нанесено никаких повреждений ни при одном из пяти ударов. Повреждениями считают трещины и отслоения, а не вмятины. Рассчитывают среднее арифметическое значение определенной в ходе испытаний устойчивости к ударным воздействиям пяти испытуемых образцов и округляют его с точностью до 5 мм.
В целях подтверждения соответствия заданному предельному значению необходимо провести испытание только при заданной высоте падения.
Устойчивостью к ударным воздействиям образца при использовании шара большого диаметра считают максимальное значение высоты падения в миллиметрах, при котором не происходит никаких повреждений покрытия (см. 6.2.2). Окончательным результатом будет среднее арифметическое значение из максимальных значений, полученных при испытаниях пяти образцов, округленное с точностью до 50 мм.
В целях подтверждения соответствия заданному предельному значению необходимо провести испытание только при заданной высоте падения.
В ходе проведения межлабораторных испытаний с использованием шара малого диаметра на пяти различных напольных ламинированных покрытиях пятью испытательными лабораториями выявлено среднее значение коэффициента отклонения, которое составило 20% относительно среднего значения.
Протокол испытаний должен содержать следующую информацию:
a) ссылку на настоящий стандарт;
b) наименование, вид и номинальную толщину изделия;
d) для испытаний с применением шара большого диаметра подробное описание используемого подкладочного материала. Из описания должно быть однозначно понятно, была ли предварительно прикреплена производителем подложка к образцу или в ходе испытаний в качестве подкладочного материала использовали стандартный пенополистирол (EPS);
e) при необходимости наименование, вид и номинальную толщину материала, использованного в подложке;
f) температуру или температуры, при которых проводились испытания;
g) время выдержки образцов в заданных атмосферных условиях;
h) для образцов, имеющих соединительный шов, необходимо указать местоположение шва;
i) пять индивидуальных усредненных результатов испытаний и окончательный результат, выраженные в миллиметрах;
j) описание любого отклонения от установленных процедур испытаний;
k) наименование и адрес испытательного центра;
l) дату проведения испытаний.
(справочное)
НАЦИОНАЛЬНЫМ СТАНДАРТАМ
Таблица ДА.1
--------------------------------
