При отсутствии АХК и системы химико-технологического мониторинга контроль ВХР ведут на основании графика периодического ручного химического контроля. График устанавливают в зависимости от типа оборудования и тепловой схемы.
4.1.8 Все измерительные приборы для реализации АХК нового ВХР, в том числе при реализации фотометрического метода измерения массовой концентрации барьерных веществ аминной природы в производственных водах энергообъектов при применении реагента ВТИАМИН (см. приложение А), лабораторная мерная посуда для приготовления технологических индикаторных растворов должны удовлетворять требованиям, предъявляемым законодательством Российской Федерации об обеспечении единства измерений к средствам измерений, и обеспечивать заданную в стандарте точность измерения и достоверность контролируемых параметров.
4.1.9 Ответственность за внедрение нового ВХР, подбор реагентов и рабочих концентраций несет организация, осуществляющая наладочные работы по его внедрению.
4.2 Требования к качеству добавочной воды
4.2.1 Воду для подпитки котлов давлением выше 3,9 МПа следует готовить, как правило, по схеме обессоливания с применением ионообменной и/или мембранной технологии и электродеионизации.
Для котлов давлением 3,9 МПа и ниже воду можно готовить с использованием технологии умягчения.
4.2.2 Нормы качества добавочной воды для подпитки котлов обессоленной водой после последней ступени обработки приведены в таблице 2.
Таблица 2
после последней ступени обработки
4.2.3 Качество добавочной воды для подпитки котлов пермеатом должно удовлетворять требованиям, указанным в таблице 3.
Таблица 3
4.2.4 Для котлов давлением 3,9 МПа и ниже при подготовке добавочной воды методом известкования и умягчения на Na-катионитных фильтрах помимо жесткости и общей щелочности основными контролируемыми параметрами являются хлориды, солесодержание и величина pH.
При умягчении важным показателем является жесткость обработанной воды.
Вода, приготовленная методом известкования и умягчения на Na-катионитных фильтрах, не может использоваться для впрыска при регулировании температуры перегретого пара.
4.2.5 Дистиллят испарителей, применяемый для питания прямоточных и барабанных котлов давлением выше 3,9 МПа, должен быть дополнительно очищен до следующих норм:
- содержание соединений натрия не более 100 мкг/дм3;
- содержание свободной угольной кислоты не более 2 мг/дм3;
- содержание общей жесткости не более 15 мкг-экв/дм3 в соответствии с требованиями [1];
- содержание кремниевой кислоты не более 100 мкг/дм3.
4.2.6 При ведении ВХР на основе барьерных аминов (полиаминов) определение содержания общего органического углерода в конденсате турбины, питательной и котловой воде и паре не выполняют.
5.1 Коррекционную обработку теплоносителя барабанных ЭК, КУ, ЭТК, ЭТКУ реагентом ВТИАМИН применяют:
- для вновь смонтированных котлов;
- вместо гидразинно-аммиачного, аммиачного или гидразинного реагентов для конденсатно-питательного тракта и фосфатного для котловой воды;
- при замене ВХР на основе других аминосодержащих реагентов.
Внедрение ВТИАМИНного ВХР выполняют на основании проектной документации.
Для вновь смонтированных котлов внедрение ВТИАМИНного ВХР выполняют по согласованию с организацией - изготовителем основного технологического оборудования.
5.2 Применение реагента ВТИАМИН для ведения ВХР, пассивации и консервации теплоэнергетического оборудования при выводе его в резерв или ремонт на срок до 12 мес при наработке не менее трех месяцев с ВТИАМИНным ВХР не требует использования других химических реагентов и технологий.
ВТИАМИНный ВХР обеспечивает защиту проточной части турбины без применения дополнительных мероприятий по консервации относительно предусмотренных инструкциями.
5.3 В качестве предпусковой очистки допускается применение пароводокислородной (парокислородной) очистки и пассивации.
5.4 Одной из оценок качества ВХР с применением реагента является поддержание нормируемого ВХР, а также постепенное снижение содержания железа в пароводяном тракте и сокращение времени пуска по этому показателю.
5.5 Для сокращения переходного периода и достижения нормируемого ВХР на котлах (энергоблоках), работавших на других типах ВХР, необходимо предусмотреть эксплуатационную отмывку и пассивацию с применением реагента ВТИАМИН при наличии отложений до 300 г/м2. При наличии отложений более 300 г/м2 выполняют кислотную или пароводокислородную очистку с последующей пассивацией.
Примечание - Переходный период - процесс перевода оборудования с ранее применявшегося ВХР на ВТИАМИНный ВХР. Переходный период продолжается до шести месяцев в зависимости от времени наработки оборудования на другом ВХР.
5.6 Дозирование реагента ВТИАМИН в пароводяной тракт может быть организовано по штатным схемам дозирования аммиака, гидразина, фосфатов и других ранее применявшихся аминосодержащих реагентов.
5.7 Перед внедрением реагента ВТИАМИН от компании - разработчика реагента необходимо получить рекомендации применительно к конкретному оборудованию и состоянию ВХР.
При внедрении реагента ВТИАМИН специализированной наладочной организацией, осуществляющей его внедрение, должны быть подготовлены следующие документы применительно к конкретному оборудованию и ВХР:
- техническое решение, включая техническое решение по консервации;
- программа внедрения ВХР;
- инструкция по ведению ВХР;
- режимные карты по ведению ВХР.
5.8 Поставка реагента ВТИАМИН должна сопровождаться предоставлением на каждую партию реагента паспорта безопасности химической продукции. В паспорте безопасности должен быть указан класс опасности и состав реагента, для каждого составляющего элемента приведены токсикологические и экологические характеристики.
Входной контроль реагента ВТИАМИН выполняют по основным показателям, указанным в документации на реагент.
5.10 Реагент ВТИАМИН применяют для обеспечения следующих технологических процессов:
- ведение ВХР для ЭК, КУ, ЭТК и ЭТКУ давлением до 16,5 МПа;
- выполнение очистки внутренних поверхностей нагрева ЭК, КУ, ЭТК и ЭТКУ давлением до 16,5 МПа от отложений в количестве не более 300 г/м2, образованных при работе оборудования до момента внедрения реагента ВТИАМИН;
- выполнение пассивации и/или консервации внутренних поверхностей нагрева оборудования и проточной части паровой турбины на срок до 12 мес при работе с ВТИАМИНным ВХР не менее трех месяцев до вывода оборудования в длительный резерв.
При выводе оборудования в резерв на срок до десяти дней выполнение консервации не требуется при условии, что перед этим оборудование отработало с реагентом ВТИАМИН не менее трех месяцев.
При выводе оборудования в резерв на срок до десяти дней при работе с реагентом ВТИАМИН менее трех месяцев или при выводе оборудования в резерв на срок от десяти дней до трех месяцев за 24 ч до останова оборудования необходимо увеличить дозирование реагента.
5.11 Для контроля за содержанием реагента ВТИАМИН в тракте котла или энергоблока определяют содержание барьерных веществ аминной природы, входящих в состав реагента ВТИАМИН. Содержание барьерных веществ аминной природы в воде (паре) должно составлять не менее 4 мкг/дм3.
Определение содержания барьерных веществ аминной природы выполняют с использованием методики, изложенной в приложении А.
5.12 Для коррекционной обработки теплоносителя барабанных котлов и КУ давлением до 16,5 МПа можно применять реагент ВТИАМИН.
По согласованию с компанией-производителем и специализированной наладочной организацией разрешается применение смесей реагентов, а также реагентов, специально синтезированных под конкретный ВХР энергообъекта.
5.13 Для обеспечения нормируемого ВХР и необходимой концентрации реагента в обрабатываемом контуре дозировка реагента, как правило, ведется:
- в линию основного конденсата или в добавочную воду, поступающую на восполнение потерь (при отсутствии технической возможности дозирования реагента в линию основного конденсата в напорный коллектор КЭН);
- во всасывающий коллектор ПЭН или в напорный коллектор КЭН;
- в барабан котла.
При внедрении аминосодержащего реагента точки дозирования реагентов ВТИАМИН корректируют в зависимости от состава тепловой схемы оборудования.
5.14 Необходимое количество годового расхода реагента ВТИАМИН для коррекционной обработки теплоносителя при установившемся ВХР рассчитывают по формуле
Q = G x q x 10-3, кг/год, (1)
где G - суммарный годовой расход воды на подпитку;
q - расходная норма (доза) реагентов ВТИАМИН на величину подпитки (при постоянной дозировке составляет от 1 до 50 г/м3).
Норма реагента зависит от типа и параметров оборудования и качества добавочной воды, подаваемой на восполнение потерь, и может составлять:
- от 1 до 20 г на 1 т обессоленной воды, подаваемой в тракт, для КУ давлением до 16,5 МПа;
- от 5 до 50 г на 1 т добавочной воды, подаваемой для восполнения потерь, для барабанных котлов давлением до 3,9 МПа.
5.15 При ВТИАМИНном ВХР необходимо предусмотреть дополнительный запас реагента для консервации/пассивации оборудования. Дополнительное количество реагента рассчитывают по формуле
Q = K x Gконт x Cр x N, кг, (2)
где K - коэффициент запаса, равный 1,2;
Gконт - суммарный водяной объем ЭК или КУ и трубопроводов от деаэратора до ЭК, м3;
Cр - расходная норма реагента ВТИАМИН в контуре, равная 0,5 кг/м3;
N - количество запланированных консерваций оборудования.
6.1 Нормы качества теплоносителя барабанных котлов давлением до 16,5 МПа при подпитке обессоленной водой и наличии элементов в тепловой схеме, изготовленных из медьсодержащих сплавов, приведены в таблице 4, при отсутствии элементов в тепловой схеме, изготовленных из медьсодержащих сплавов, - в таблице 5.
Таблица 4
до 16,5 МПа при наличии элементов в тепловой схеме,
изготовленных из медьсодержащих сплавов
Таблица 5
до 16,5 МПа при отсутствии элементов в тепловой схеме,
изготовленных из медьсодержащих сплавов
6.2 Нормы качества теплоносителя КУ с независимой (параллельной) тепловой схемой (все контуры КУ подпитываются водой из деаэратора) при подпитке обессоленной водой и наличии элементов в тепловой схеме, изготовленных из медьсодержащих сплавов, приведены в таблице 6, при отсутствии элементов в тепловой схеме, изготовленных из медьсодержащих сплавов, - в таблице 7.
Таблица 6
независимой тепловой схемы при наличии элементов
в тепловой схеме, изготовленных из медьсодержащих сплавов
Таблица 7
независимой тепловой схемы при отсутствии элементов
в тепловой схеме, изготовленных из медьсодержащих сплавов
6.3 Нормы качества теплоносителя КУ с зависимой (последовательной) тепловой схемой (котловая вода низкого давления является питательной водой для контуров последующих давлений) при подпитке оборудования обессоленной водой и наличии элементов в тепловой схеме, изготовленных из медьсодержащих сплавов, приведены в таблице 8, при отсутствии элементов в тепловой схеме, изготовленных из медьсодержащих сплавов, - в таблице 9.
Таблица 8
зависимой тепловой схемы при наличии элементов
в тепловой схеме, изготовленных из медьсодержащих сплавов
Таблица 9
зависимой тепловой схемы при отсутствии элементов
в тепловой схеме, изготовленных из медьсодержащих сплавов
7.1 На котлах низкого и среднего давления в качестве добавочной может использоваться умягченная вода. При использовании умягченной воды количество ее добавки не должно превышать 30% общего потока питательной воды, подаваемой в котел. Пригодность добавки к использованию определяется характеристиками сырой воды, водоподготовкой, соотношением между добавочной водой и конденсатом, техническими характеристиками котла. Возможность и условия организации подпитки котлов умягченной водой должна определять организация, осуществляющая внедрение ВТИАМИНного ВХР, по результатам теплохимических испытаний.
7.2 Для оценки качества работы водоподготовительной установки необходимо контролировать умягченную воду по солесодержанию, хлоридам, общей жесткости и общей щелочности. При этом общая жесткость не должна превышать 15 мкг-экв/дм3.
7.3 Для оценки качества питательной воды необходимо учитывать качество и количество возвратного конденсата. В закрытом цикле качество питательной воды со временем улучшается из-за очистки, достигаемой в котле благодаря продувке, и за счет конденсата пара турбины, подаваемого в цикл.
Солесодержание питательной воды необходимо поддерживать не более 0,35 мг/дм3, что обеспечивается смешением конденсата турбин и умягченной воды, подаваемой для подпитки котлов. Доля конденсата в общем потоке питательной воды поддерживается не менее 70%.
Нормы качества питательной воды и соотношение объема конденсата в питательной воде, а также величину солесодержания устанавливают для каждого отдельного случая по результатам теплохимических испытаний и согласования с организацией, осуществляющей внедрение ВХР.
7.4 Минеральные вещества концентрируются в котловой воде. При упаривании в котловой воде гидрокарбонат преобразуются в карбонат, который, в свою очередь, гидролизуется с образованием гидрата. В результате в котловой воде увеличивается количество гидрата, что можно определить по фенолфталеиновой щелочности котловой воды. Поскольку в котловой воде достигаются максимальные концентрации веществ, необходимо поддерживать определенный расход продувки для поддержания качества котловой воды в нормируемых пределах. Это частично относится к электропроводности (солесодержанию в пересчете на хлорид натрия), содержанию кремниевой кислоты, щелочности и солям сильных кислот.
Расход продувки - главный параметр для оценки пригодности использования умягченной воды. В некоторых случаях после термодинамического балансового расчета можно рассмотреть возврат продувки в цикл. При низком возврате конденсата, в случае его плохого качества, высокой минерализации сырой воды, использование такого типа вод недопустимо. В этом случае необходима реконструкция действующей схемы подготовки добавочной воды, т.е. доведение до качества обессоленной воды после модернизации водоподготовительной установки (см. таблицу 2).
7.5 Нормы качества теплоносителя барабанных котлов давлением до 3,9 МПа при подпитке умягченной водой приведены в таблице 10. Нормы качества теплоносителя барабанных котлов (независимо от давления) при подпитке пермеатом приведены в таблице 11.
Таблица 10
давлением до 3,9 МПа при подпитке умягченной водой
Таблица 11
при подпитке пермеатом
7.6 Нормы качества питательной воды ЭК, КУ, ЭТК, ЭТКУ с давлением до 3,9 МПа при подпитке химически очищенной водой приведены в таблице 12.
Таблица 12
и энерготехнологических котлов давлением до 3,9 МПа
7.7 Нормы качества котловой воды ЭК, КУ, ЭТК, ЭТКУ давлением до 3,9 МПа и котловой воды чистого отсека ЭК, КУ, ЭТК, ЭТКУ давлением от 3,9 до 7,0 МПа при подпитке химически очищенной водой приведены в таблице 13.
Таблица 13
ЭТК, ЭТКУ давлением до 7,0 МПа
Нормы качества котловой воды, необходимый режим ее коррекционной обработки, режимы непрерывной и периодической продувок принимают на основании инструкции организации - изготовителя котла, типовых инструкций по ведению ВХР или на основании результатов теплохимических испытаний.
Для паровых котлов давлением до 4 МПа включительно относительная щелочность котловой воды:
- не должна превышать 20% для котлов, имеющих заклепочные соединения;
- не должна превышать 50% для котлов со сварными барабанами и креплением труб методом вальцовки (вальцовкой с уплотнительной подваркой);
- не нормируется для котлов со сварными барабанами и приварными трубами.
Для паровых котлов с давлением от 4 до 10 МПа включительно относительная щелочность котловой воды не должна превышать 50%.
7.8 Нормы качества котловой воды солевого отсека ЭК, КУ, ЭТК, ЭТКУ давлением от 3,9 до 7,0 МПа при подпитке химически очищенной водой приведены в таблице 14.
Таблица 14
ЭТК, ЭТКУ давлением до 7,0 МПа
7.9 Нормы качества пара ЭК, КУ, ЭТК, ЭТКУ давлением от 3,9 до 7,0 МПа при подпитке химически очищенной водой приведены в таблице 15. Нормы качества пара среднего давления ЭК, КУ, ЭТК, ЭТКУ в случаях использования его для привода турбин приведены в таблице 16.
Таблица 15
до 7,0 МПа при подпитке химически очищенной водой
Таблица 16
на приводные турбины
8.1.1 Очистку внутренних поверхностей нагрева котлов выполняют по отдельной согласованной программе, разработанной с учетом требований настоящего стандарта.
8.1.2 Перед выполнением эксплуатационной очистки внутренних поверхностей нагрева оценку состояния внутренних поверхностей нагрева ЭК, КУ, ЭТК, ЭТКУ выполняют путем определения количества и химического состава отложений.
При количестве отложений на внутренних поверхностях нагрева не более 300 г/м2 очистку выполняют с применением реагентов ВТИАМИН без предварительной одностадийной кислотной очистки.
При количестве отложений более 300 г/м2 необходимо предусмотреть предварительную одностадийную кислотную очистку с последующей обработкой реагентом ВТИАМИН.
Вырезки образцов труб для определения количества и химического состава отложений выполняют из экранных поверхностей нагрева котла и водяного экономайзера.
Выбор типа реагента ВТИАМИН для очистки осуществляют с учетом типа тепловой схемы и результатов оценки состава и количества отложений.
8.1.3 При переводе оборудования на ВТИАМИНный ВХР с других ВХР обязательно выполняют эксплуатационную очистку с применением реагентов ВТИАМИН для удаления образованных за время работы отложений.
8.1.4 Очистка внутренних поверхностей нагрева выполняется при пуске или останове котла. При этом необходимо обеспечивать:
- давление в барабане котла от 1,5 до 2,5 МПа;
- величину непрерывной продувки не менее 1% паропроизводительности котла или непрерывная продувка должна быть открыта полностью;
- выполнение периодической продувки по отдельному учащенному графику до достижения содержания железа в котловой воде чистого и солевых отсеков 1,0 мг/дм3.
8.1.5 Продолжительность очистки составляет от 12 до 24 ч, ее контролируют по результатам выполнения аналитического контроля процесса очистки, который осуществляют путем отбора проб из штатных пробоотборных линий ЭК, КУ, ЭТК, ЭТКУ, где определяют содержание железа, меди, барьерных аминов (полиаминов) и величину pH. Продолжительность этапа очистки может быть скорректирована по результатам химического контроля.
Отбор проб выполняют из следующих точек:
- конденсата;
- питательной воды;
- котловой воды (чистый и солевые отсеки).
8.1.6 Для обеспечения очистки поверхностей нагрева оборудования от отложений подают в контур раствор реагента из следующего расчета: от 1 до 2 кг исходного реагента на 1 м3 объема обрабатываемого контура. В этом случае обеспечивается рекомендуемая концентрация барьерных аминов в тракте более 100 мкг/дм3, величина pH по тракту поддерживается до 10.
8.1.7 Расчет необходимого количества реагентов ВТИАМИН для процесса очистки выполняют по формуле
Qр = K x Gконт x Cр, (3)
где K - коэффициент запаса, равный 1,2;
Gконт - суммарный водяной объем котла и трубопроводов от деаэратора до котла, м3;
Cр - расходная норма реагентов ВТИАМИН, равная от 1 до 2 кг/м3.
8.1.8 Контроль необходимого содержания барьерных аминов (полиаминов) в тракте осуществляют на основании аналитического анализа (см. приложения А, Б).
8.1.9 С целью обеспечения необходимой концентрации ВТИАМИН в обрабатываемом контуре дозировка реагента ведется в две точки:
- в линию основного конденсата (в линию подачи добавочной воды) или во всасывающий коллектор ПЭН;
- в барабан котельной установки.
Требуемая подача обеспечивается в период проведения подготовительных операций по заполнению контура и в процессе очистки.
8.1.10 Периодичность отбора проб на определение величины pH, содержания железа и барьерных аминов один раз в 4 ч при установившемся режиме отмывки (очистки). Окончанием эксплуатационной очистки является стабилизация в котловой воде содержания железа не более 300 мкг/дм3 и барьерных аминов от 20 до 100 мкг/дм3.
8.1.11 После отмывки выполняют дренирование котла с последующим осмотром внутрибарабанного пространства и нижних коллекторов. В случае наличия остаточного шлама необходимо выполнить очистку нижних коллекторов экранной системы и барабана.
Дополнительно к осмотру барабанов и нижних коллекторов для оценки качества отмывки выполняют вырезку образцов труб. Если вырезку образцов труб технически невозможно осуществить, то выполняют оценку состояния поверхностей нагрева с помощью эндоскопа.
После дренирования осуществляется заполнение контура котла для консервации и/или пассивации.
8.2.1 Перед выполнением эксплуатационной очистки внутренних поверхностей нагрева, барабанов и коллекторов ЭК, КУ, ЭТК, ЭТКУ проводят оценку их состояния путем осмотра с помощью зонда. Если имеется техническая возможность, выполняют контрольные вырезки труб для оценки состава отложений и их количества.
8.2.2 При переводе КУ на ВТИАМИНный ВХР с других ВХР обязательно выполняется эксплуатационная очистка с применением реагентов ВТИАМИН с целью удаления образованных за время работы отложений и начального формирования защитной пленки на основе аминов.
8.2.3 Очистка внутренних поверхностей нагрева КУ выполняется в режиме пуска или останова. При этом необходимо обеспечивать:
- давление в барабане ВД не более 4,0 МПа или минимально допустимое значение;
- величину непрерывной продувки не менее 1% паропроизводительности контуров ВД и СД или непрерывная продувка должна быть открыта полностью.
При достижении содержания железа в котловой воде ЭК, КУ, ЭТК и ЭТКУ 1,0 мг/дм3 выполняется дополнительный водообмен путем открытия периодической продувки до стабилизации содержания железа не более 300 мкг/дм3.
8.2.4 Продолжительность очистки составляет от 12 до 24 ч, ее контролируют по результатам аналитического контроля процесса очистки, который осуществляют путем отбора проб из штатных пробоотборных линий, где определяют содержание железа, величину pH и содержание барьерных аминов (полиаминов).
Отбор проб выполняют из следующих точек тракта:
- конденсата за КЭН;
- среды до и после ГПК;
- питательной воды с напорного коллектора ПЭН;
- котловой воды контуров НД, СД и ВД.
8.2.5 Для обеспечения очистки поверхностей нагрева от отложений необходимо подать в контур рабочий раствор реагента из расчета максимального объема обрабатываемого контура, что составляет от 1 до 2 кг исходного реагента на 1 м3 объема обрабатываемого контура. При этом обеспечивается рекомендуемая концентрация барьерных аминов (полиаминов) в тракте более 100 мкг/дм3, величина pH по тракту поддерживается в пределах от 9,3 до 9,7.
8.2.6 Расчет необходимого для очистки количества реагента ВТИАМИН выполняют по формуле
Qр = K x Gконт x Cр, (4)
где K - коэффициент запаса, равный 1,2;
Gконт - суммарный водяной объем ЭК, КУ или ЭТК и трубопроводов от деаэратора до котла, м3;
Cр - расходная норма ВТИАМИН, равная от 1 до 2 кг/м3.
8.2.7 Для обеспечения необходимой концентрации реагента ВТИАМИН в обрабатываемом контуре дозировка реагента ведется в следующие точки тракта КУ:
- в линию конденсата перед ГПК;
- во всасывающий коллектор ПЭН, непосредственно в барабаны КУ.
8.2.8 Дозирование реагента можно осуществлять по штатным линиям для коррекционной обработки тракта. Требуемая подача обеспечивается в период проведения подготовительных операций по заполнению контуров в процессе очистки.
8.2.9 Периодичность отбора проб на определение величины pH, содержания железа и барьерных аминов один раз в 4 ч при установившемся режиме отмывки (очистки).
8.2.10 Окончанием эксплуатационной очистки является стабилизация содержания железа:
- 50 мкг/дм3 в конденсате до и после ГПК и в питательной воде;
- 100 мкг/дм3 в котловой воде ВД, СД, НД.
8.2.11 После отмывки выполняют дренирование котла с последующим осмотром внутрибарабанного пространства и нижних коллекторов. В случае наличия остаточного шлама необходимо выполнить очистку нижних коллекторов экранной системы и барабана.
Дополнительно к осмотру барабанов и нижних коллекторов для оценки качества отмывки выполняют вырезку образцов труб. Если вырезку образцов труб технически невозможно осуществить, то выполняют оценку состояния поверхностей нагрева с помощью эндоскопа.
После дренирования осуществляется заполнение контура котла для консервации и/или пассивации.
8.3 Энергетические котлы, работавшие на водно-химическом режиме с другими аминосодержащими реагентами
При переводе на ВТИАМИНный ВХР ЭК с других ВХР на основе аминосодержащих реагентов необходимо выполнить эксплуатационную отмывку (очистку) с целью удаления слоя отложений и защитной пленки, образованной в процессе работы с ранее применяемыми аминосодержащими реагентами.
Перед выполнением эксплуатационной очистки внутренних поверхностей нагрева ЭК выполняют оценку их состояния путем оценки количества и химического состава отложений.
Организацию эксплуатационной отмывки ЭК выполняют в соответствии с 8.1.
8.4 Котлы-утилизаторы, работавшие на водно-химическом режиме с применением других аминосодержащих реагентов
При переводе на ВТИАМИНный ВХР КУ с других ВХР на основе аминосодержащих реагентов необходимо выполнить эксплуатационную отмывку (очистку) с целью удаления слоя отложений и переформирования защитной пленки, образованной в процессе работы с ранее применяемыми аминосодержащими реагентами.
Перед выполнением эксплуатационной очистки внутренних поверхностей нагрева КУ выполняют оценку их состояния путем оценки количества и химического состава отложений с целью разработки регламента по эксплуатационной отмывке (очистке).
Организацию эксплуатационной отмывки КУ выполняют в соответствии с 8.2.
9.1 Пассивация
9.1.1 Пассивацию оборудования проводят для его защиты после кислотной очистки на короткий (не более 15 сут) срок до пуска оборудования в работу.
При проведении предпусковой водно-химической очистки с применением реагентов ВТИАМИН дополнительной пассивации не требуется.
9.1.2 Пассивация должна включать в себя обработку поверхностей раствором ВТИАМИН в статическом или динамическом (с рециркуляцией) вариантах в зависимости от пассивируемого контура.
9.1.3 Пассивацию проводят при температурах среды в рабочих контурах не более 180 °C.
9.1.4 Качество воды в пассивируемом контуре должно соответствовать качеству воды, используемой при эксплуатации.
9.1.5 Количество реагента для пассивации рассчитывают исходя из объема защищаемого контура и требуемой начальной концентрации в нем (не менее 0,5 мг/дм3) по формуле
Qр = K x Gконт x Cр, (5)
где K - коэффициент запаса, равный 1,2;
Gконт - суммарный водяной объем ЭК и трубопроводов от деаэратора до ЭК, м3;
Cр - расходная норма реагентов ВТИАМИН, равная от 1 до 2 кг/м3.
9.1.6 Минимальное время пассивации составляет 12 ч, его определяют в зависимости от стабилизации барьерных аминов (см. приложение А). Критерием окончания пассивации является стабилизация содержания:
- барьерных аминов до 100 мкг/дм3 без дальнейшего снижения;
- железа в пассивируемых контурах на уровне не более 300 мкг/дм3 без дальнейшего увеличения.
9.1.7 По результатам выполненного осмотра состояния оборудования осуществляют его ввод в работу или вывод в резерв.
9.2 Консервация
9.2.1 Консервацию оборудования выполняют для обеспечения сохранности поверхностей нагрева и трубопроводов в период останова оборудования:
- при перерыве между кислотной очисткой и пуском оборудования более 15 сут;
- при выводе оборудования в резерв или ремонт на срок от 30 сут до 12 мес.
Консервация паропроводов происходит собственным паром от котла, содержащим ВТИАМИН.
9.2.2 При кратковременном останове до 30 сут и работе котла или энергоблока с ВТИАМИНным ВХР не менее месяца дополнительные мероприятия по консервации не требуются.
9.2.3 При выводе оборудования в резерв или ремонт на срок от 30 сут до 12 мес и работе котла или энергоблока с ВТИАМИНным ВХР более трех месяцев проводят следующие мероприятия:
- увеличение концентрации барьерных аминов в контуре оборудования до 100 мкг/дм3 за 8 - 12 ч до останова;
- после окончания консервации с дозированием ВТИАМИН выполняют "сухой" останов.
9.2.4 При выводе оборудования в резерв или ремонт на срок от 30 сут до 12 мес и работе котла или энергоблока с ВТИАМИНным ВХР менее трех месяцев (от одной недели до трех месяцев) консервацию выполняют по отдельной программе, которая должна отражать следующие положения:
- защищаемый контур;
- время проведения консервации;
- количество реагента на консервацию;
- параметры контроля процесса консервации;
- теплохимические параметры консервации;
- необходимость "сухого" останова.
9.2.5 Периодичность отбора проб на определение величины pH, содержания железа и барьерных аминов (полиаминов) один раз в 4 ч при установившемся режиме консервации.
Окончанием этапа консервации является стабилизация содержания:
- железа не более 100 мкг/дм3 в котловой воде и не более 20 мкг/дм3 в перегретом паре и питательной воде;
- барьерных аминов от 20 до 100 мкг/дм3 (см. приложения А, Б).
9.2.6 На время выполнения консервации приборы АХК отключают, контроль за величиной pH, содержанием железа и барьерных аминов (полиаминов) выполняют ручными приборами химического контроля.
При выполнении консервации отключают автономную и блочную обессоливающую установки (при наличии).
9.2.7 По окончании консервации выполняют дренирование котлов и проводят осмотр внутренних поверхностей барабанов НД, СД, ВД КУ для оценки коррозионной устойчивости, образовавшейся в результате пассивации, защитной пленки на внутренней поверхности барабанов в водном и паровом пространстве согласно приложению В и правилам [1].
9.3 Предпусковая очистка и пассивация внутренних поверхностей нагрева котлов
9.3.1 Предпусковую очистку и пассивацию внутренних поверхностей нагрева ЭК, КУ, ЭТК, ЭТКУ перед вводом их в эксплуатацию выполняют в один этап без разделения на отмывку и пассивацию после завершения скоростных и "горячих" водных отмывок, так как количество отложений на вновь смонтированном оборудовании не превышает 100 г/м2.
9.3.2 Цель предпусковой очистки и пассивации заключается в подготовке поверхностей нагрева к дальнейшей наладке и вводе в эксплуатацию ВХР.
9.3.3 Перед выполнением предпусковой очистки и пассивации внутренних поверхностей нагрева ЭК, КУ, ЭТК, ЭТКУ выполняют:
- осмотр барабана;
- осмотр внутренних поверхностей нагрева с помощью зонда;
- вырезку контрольных образцов труб для определения количества отложений и наличия коррозионных процессов (при наличии технической возможности).
9.3.4 Для обеспечения очистки поверхностей нагрева от отложений необходимо подать в контур рабочий раствор реагента из расчета максимального объема обрабатываемого контура, что составляет от 1 до 2 кг исходного реагента на 1 м3 объема обрабатываемого контура. При этом обеспечивается рекомендуемая концентрация барьерных аминов (полиаминов) в тракте более 100 мкг/дм3, величина pH по тракту поддерживается в пределах от 9,3 до 9,7.
9.3.5 Количество реагента для очистки рассчитывают по формуле
Qр = K x Gконт x Cр, (6)
где K - коэффициент запаса, равный 1,2;
Gконт - суммарный водяной объем ЭК, КУ или ЭТК и трубопроводов от деаэратора до котла, м3;
Cр - расходная норма реагентов ВТИАМИН, равная от 1 до 2 кг/м3.
9.3.6 Для обеспечения необходимой концентрации реагента ВТИАМИН в обрабатываемом контуре дозировка реагента ведется в следующие точки:
- в линию конденсата перед деаэратором;
- во всасывающий коллектор ПЭН, непосредственно в барабаны КУ.
9.3.7 При неготовности реагентных узлов коррекционной обработки дозирование реагента обеспечивают по временной схеме.
Схему дозирования реагента уточняют при разработке программы предпусковой очистки и пассивации.
9.3.8 Общая продолжительность процесса отмывки и пассивации составляет 24 ч, но может быть скорректирована по результатам химического контроля.
9.3.9 По окончании предпусковой очистки и пассивации выполняют дренирование котла и проводят осмотр внутренних поверхностей барабанов для оценки коррозионной устойчивости, образовавшейся в результате пассивации защитной пленки (см. приложение В).
По результатам осмотра и оценки коррозионной стойкости составляют акт.
10.1 При ВТИАМИНном ВХР необходимо соблюдать требования паспорта безопасности на продукцию (реагент ВТИАМИН).
10.2 Реагент ВТИАМИН по воздействию на организм относится к 3 или 4 классу опасности в зависимости от наименования. В его состав входят органические щелочные вещества (циклогексиламин, моноэтаноламин, морфолин, пленкообразующие амины (полиамины)), которые относятся к умеренно опасным по степени воздействия на организм человека. При попадании реагента ВТИАМИН на кожу и слизистые оболочки может возникнуть сильное раздражение и химический ожог.
10.3 Общие положения по мерам первой помощи при неосторожном обращении с реагентом ВТИАМИН:
- при попадании на кожу пораженный участок нужно обильно промыть водой;
- при попадании в глаза следует немедленно промыть их большим количеством воды (не менее 15 мин);
- при попадании в организм с пищей не следует побуждать рвоту, а необходимо выпить не менее 2 стаканов воды (для разбавления вредного вещества);
- при длительном контакте с парами ВТИАМИН необходимо выйти на свежий воздух.
10.4 Персонал, работающий с ВТИАМИН, должен быть проинструктирован о соблюдении правил безопасности с учетом раздела 10.
10.5 Работать с растворами ВТИАМИН следует в защитной одежде, резиновых перчатках, приспособлении для защиты глаз (очках).
10.6 В случае разлива реагента ВТИАМИН необходимо смыть его большим количеством воды в дренажный приямок.
11.1 Транспортировать реагенты ВТИАМИН можно всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на соответствующем транспорте.
11.2 Реагенты перевозят в полимерных канистрах или бочках на плоских поддонах по ГОСТ 33757, ГОСТ 21650. Основные параметры и характеристики пакетов должны отвечать требованиям ГОСТ 26663, ГОСТ 24597.
При перевозке в открытых машинах упакованный реагент должен быть покрыт водонепроницаемым материалом. Железнодорожным транспортом реагенты транспортируют в крытых вагонах.
11.3 Реагенты хранят в крытых складских помещениях при температуре от 0 °C до 30 °C в упаковке изготовителя вдали от отопительных приборов и с защитой от прямого попадания солнечных лучей и осадков.
Высота штабеля реагентов, упакованных в полимерные канистры или бочки, не должна превышать 1,5 м.
11.4 Реагенты, упакованные в полимерные контейнеры, допускается штабелировать в три яруса при хранении и в два яруса при транспортировании.
11.5 Не допускается контакт реагентов ВТИАМИН с кислотами, сильными щелочами, нитритами, перхлоратами, пероксидами, сильными окислителями и восстановителями.
(обязательное)
АМИННОЙ ПРИРОДЫ В ПРОИЗВОДСТВЕННЫХ ВОДАХ ЭНЕРГООБЪЕКТОВ
ПРИ ПРИМЕНЕНИИ РЕАГЕНТА ВТИАМИН <1>
--------------------------------
<1> Регистрационный код методики в Федеральном информационном фонде по обеспечению единства измерений ФР.1.31.2023.46120; свидетельство об аттестации методики измерений N 08-47/523.01.00143-2013.2023 от 02.06.2023 г., выдано Федеральным государственным автономным образовательным учреждением высшего образования "Национальный исследовательский Томский политехнический университет" (ФГАОУ ВО НИ ТПУ), запись в реестре аккредитованных лиц от 11.12.2013 г. N 01.00143-2013.
А.1 Общие положения
Амины, участвующие в образовании защитного барьерного слоя при ведении ВТИАМИНных ВХР, относятся к КПАВ.
Методика измерения массовой концентрации барьерных веществ предназначена для измерения содержания барьерных веществ аминной природы в производственных водах различного назначения (технологических, оборотных, сточных водах систем теплоснабжения и водоснабжения) энергообъектов фотометрическим методом при применении реагента ВТИАМИН.
Измерения проводят в диапазоне концентраций КПАВ от 0,004 до 2,0 мг/дм3 с применением индикатора "Бенгальский розовый Б (B)".
А.2 Требования к точности измерений
При соблюдении всех регламентированных условий и при проведении анализа в соответствии с данной методикой характеристики точности результатов измерений массовой концентрации КПАВ соответствуют данным таблицы А.1.
Таблица А.1
массовой концентрации КПАВ
Нормы погрешности измерений массовой концентрации КПАВ в промышленных, технологических, оборотных водах систем теплоснабжения и водоснабжения не регламентируют.
А.3 Подготовка к проведению измерений
Для измерений следует иметь отдельный набор посуды, который используют только для данных определений. Каждый образец (раствор, эмульсию и т.д.) необходимо отбирать отдельной пипеткой.
Лабораторную посуду предварительно перед первым использованием моют водопроводной водой, затем наливают на 1/2 объема хромовой смеси, тщательно промывают внутренние поверхности. Пипетки с использованием груши промывают не менее трех раз хромовой смесью, заполняя пипетки выше метки. После этого посуду не менее пяти раз ополаскивают обессоленной водой.
Стеклянную посуду, пипетки и так далее после каждого измерения промывают обессоленной водой. Визуально посуда должна быть прозрачной.
При частом проведении анализа, но не менее чем один раз в месяц, посуду, используемую для проведения измерений, промывают спиртом, а затем ополаскивают обессоленной водой.
Кюветы между и после измерений промывают обессоленной водой. По окончании серии измерений промывают спиртом и снова ополаскивают обессоленной водой. Если кюветы, заполненные обессоленной водой, при рабочей длине волны дают одинаковые значения, то их можно считать отмытыми. Капли и загрязнения на рабочих поверхностях кюветы могут приводить к недостоверным результатам измерения.
Если содержание КПАВ в пробе выходит за верхнюю границу диапазона определяемых концентраций, то проводят разбавление исходной анализируемой пробы воды.
А.3.1 Приготовление раствора индикатора с массовой долей 0,05%
В стакан объемом 600 см3 наливают 200 см3 этилового спирта. На весах с точностью до 0,001 г делают навеску в 0,250 г соединения "Бенгальский розовый Б (B)", которую помещают в стакан с этанолом и тщательно перемешивают.
Затем в стакан добавляют 340 см3 обессоленной воды и перемешивают до полного растворения индикатора и образования однородного раствора.
Реагент хранят в герметично закрытой стеклянной посуде из темного стекла.
Срок хранения - не более одного года.
А.3.2 Приготовление раствора гидроксида натрия с концентрацией 1 Н (1 г-экв/л)
Навеску 20 г натрия гидроокиси, взятую с точностью до 0,01 г, помещают в мерную колбу объемом 500 см3, добавляют 300 мл обессоленной воды, тщательно перемешивают до полного растворения гидроокиси. Затем раствор доводят до метки обессоленной водой и опять тщательно перемешивают.
Реактив хранят в герметично закрытой стеклянной посуде.
Срок хранения - до появления осадка карбоната натрия.
А.3.3 Приготовление соляной кислоты с концентрацией 0,1 Н (0,1 г-экв/л)
Раствор соляной кислоты готовят из фиксанала.
В случае отсутствия фиксанала мерным цилиндром отмеряют 8,3 см3 концентрированной соляной кислоты плотностью 1,19 г/см3 согласно ГОСТ 3118 (в случае наличия кислоты другой плотности относительно ГОСТ 3118 необходимо провести перерасчет), переносят количественно в мерную колбу объемом 1 дм3, предварительно заполненную наполовину обессоленной водой, и доводят водой до метки, перемешивая.
Срок хранения раствора - не более трех месяцев.
А.3.4 Приготовление цитрата натрия с концентрацией 0,1 моль/дм3
Навеску 21,015 г лимонной кислоты моногидрата, взятую с точностью 0,0001 г, помещают в мерную колбу объемом 1000 см3, в которую предварительно наливают 200 см3 гидроксида натрия концентрацией 1 Н (1 г-экв/л).
Содержимое колбы перемешивают до полного растворения лимонной кислоты, доводят до метки обессоленной водой и вновь тщательно перемешивают.
Реактив хранят в герметично закрытой стеклянной посуде.
Срок хранения - до выпадения осадка.
А.3.5 Приготовление буферной смеси с pH 2,5
В мерной колбе объемом 100 см3 смешивают 35,4 см3 цитрата натрия и 64,6 см3 раствора соляной кислоты концентрацией 0,1 Н (0,1 г-экв/л).
С помощью pH-метра измеряют pH полученного буферного раствора и, в случае необходимости, проводят его корректировку. Корректировку проводят реактивами, входящими в состав буферной смеси: соляной кислотой с концентрацией 0,1 Н (0,1 г-экв/л) или цитратом натрия с концентрацией 0,1 моль/дм3.
Срок хранения раствора - не более одной недели.
А.3.6 Приготовление основного градуировочного раствора концентрацией 1000 мг/дм3
Раствор готовят из государственного стандартного образца ГСО 8068-94 (цетилпиридиний хлористый). 1 см3 полученного раствора должен содержать 1 мг активного вещества.
Полученный раствор хранят в колбе с плотно притертой пробкой. Срок хранения 30 дней.
А.3.7 Приготовление рабочего градуировочного раствора концентрацией 10 мг/дм3
Раствор готовится в день построения градуировочного графика из основного раствора. Мерную колбу на 100 см3 наполовину заполняют обессоленной водой, вводят 1 см3 основного раствора концентрацией 1 г/дм3, доводят до метки обессоленной водой и тщательно перемешивают.
Полученный рабочий раствор концентрацией 10 мг/дм3 хранят в колбе с плотно притертой пробкой не более одной недели.
А.4 Проведение измерений
А.4.1 Построение градуировочного графика
Состав и количество образцов для построения градуировочного графика приведены в таблице А.2. Шкала градуировочных растворов может быть дополнена или изменена в соответствии с диапазоном определяемых концентраций в исследуемых пробах.
Таблица А.2
В мерные колбы (по две для каждой концентрации) вместимостью 50 см3 вводят мерной пипеткой или дозатором аликвотную часть градуировочного рабочего раствора КПАВ концентрацией 10 мг/дм3 (см. таблицу А.2). Затем каждую колбу доливают обессоленной водой примерно до 40 см3 и перемешивают.
Добавляют 1 мл раствора индикатора "Бенгальский розовый Б (B)" и перемешивают. Добавляют 3,0 см3 буферной смеси с pH 2,5; перемешивают и доводят обессоленной водой до метки и вновь тщательно перемешивают.
Одновременно готовят три раствора с теми же реактивами, но без градуировочных растворов.
Примечания
1 Выдержка после добавления всех составляющих компонентов пробы должна составлять 5 - 7 мин.
2 Процесс приготовления проб и измерения оптических плотностей рекомендуется производить в течение не более 20 мин.
3 Допускается проводить измерения оптической плотности градуировочных растворов относительно растворов, подготовленных без градуировочных растворов.
На фотометре (спектрофотометре) устанавливают светофильтр с областью пропускания 560 нм, измеряют оптическую плотность каждого раствора в сравнении с обессоленной водой, используя кюветы с толщиной оптического слоя 50 или 100 мм.
Для каждого из полученных параллельных результатов измерений вычисляют среднее арифметическое значение.
Из полученных результатов параллельных измерений вычисляют среднее арифметическое значение оптической плотности для пробы Dхол без градуировочных растворов и для каждого значения концентрации
Для определения оптической плотности используют показания фотометра (спектрофотометра) с точностью до третьего знака после запятой.
Значение оптической плотности для каждой концентрации определяют по формуле
(А.1)где Di - оптическая плотность для i-концентрации;
Dхол - средняя оптическая плотность пробы без градуировочных растворов.
Зная количественное содержание КПАВ и соответствующее значение оптической плотности градуировочных растворов, строят градуировочный график, где по оси абсцисс откладывают массовую концентрацию, а по оси ординат - соответствующие значения оптической плотности.
Градуировочную характеристику допускается определять методом наименьших квадратов, используя для расчета уравнение прямой линии
(А.2)где Ci - массовая концентрация КПАВ в i-градуировочном растворе, мкг/дм3;
a, b - коэффициенты регрессии.
Если в полученном уравнении величина коэффициента a близка к нулю и оценка значимости этой величины, проведенная методами математической статистики, мала, то градуировочная функция преобразуется в вид
(А.3)где b - исправленный угловой коэффициент.
А.4.2 Проведение измерений
В чистую мерную колбу объемом 50 см3 приливают исследуемую пробу в количестве не более 45 см3. Количество вводимой пробы зависит от ожидаемого содержания КПАВ.
Затем в колбу вводят 1 см3 индикатора "Бенгальский розовый Б (B)" и перемешивают. Далее добавляют 3,0 см3 буферной смеси с pH 2,5, перемешивают, доводят обессоленной водой до метки и вновь тщательно перемешивают.
Аналогичным способом готовят образец, в который вместо исследуемой пробы приливают обессоленную воду. Посуда, используемая для его приготовления, должна быть предварительно тщательно вымыта спиртом и трижды ополоснута обессоленной водой.
Подготовленные образцы выдерживают 5 - 7 мин и измеряют их оптическую плотность на фотометре (спектрофотометре) со светофильтром с длиной волны 560 нм и в кюветах с такой же толщиной оптического слоя, как и при построении калибровочной кривой. Раствор сравнения - обессоленная вода.
Значение оптической плотности для каждой исследуемой пробы определяют по формуле
где Di - оптическая плотность для i-исследуемой пробы;
Dхол - средняя оптическая плотность растворов с обессоленной водой.
Примечания
1 Выдержка после добавления всех составляющих компонентов пробы должна составлять 5 - 7 мин.
2 Процесс приготовления проб и измерения оптических плотностей рекомендуется проводить в течение не более 20 мин.
3 Допускается проводить измерения оптической плотности градуировочных растворов относительно растворов, подготовленных с обессоленной водой. В данном случае полученная оптическая плотность не подвергается дальнейшим расчетам по формуле (А.4).
Массовую концентраций КПАВ определяют по формуле
(А.5)где C - концентрация КПАВ, найденная по градуировочному графику или с помощью метода наименьших квадратов, мг/дм3;
50 - объем, до которого доводят пробу в мерной колбе, см3;
V - объем пробы, взятый для анализа, см3.
А.4.3 Обработка результатов измерений
За окончательный результат измерений принимают среднее арифметическое значение двух параллельных измерений, если выполняют следующее условие:
где X1, X2 - результаты параллельных измерений определяемого компонента, мкг/дм3 (мг/дм3);
r - значение предела повторяемости (см. таблицу А.3).
Таблица А.3
и критического диапазона результатов измерений
при доверительной вероятности 0,95
Если условие (А.6) не выполняют, то получают еще два результата измерений. За окончательный результат анализа принимают среднее арифметическое значение четырех результатов измерений, если выполняют следующее условие:
где Xmax, Xmin - максимальное и минимальное значения результатов параллельных измерений, мкг/дм3 (мг/дм3);
r - значение предела повторяемости (см. таблицу А.3);
(А.8)Если условие (А.7) не выполняют, то за окончательный результат анализа принимают среднее арифметическое значение между вторым и третьим наименьшими результатами измерений из четырех параллельных измерений.
А.5 Оценка приемлемости результатов измерений, полученных в условиях повторяемости
А.5.1 Контроль внутрилабораторной прецизионности
Контроль внутрилабораторной прецизионности выполняют повторным измерением массовой концентрации определяемого компонента в проанализированных ранее пробах в условиях внутрилабораторной прецизионности (анализ проводят в разное время или разные исполнители в одной лаборатории).
Внутрилабораторную прецизионность результатов измерений считают удовлетворительной, если выполняют условие
(А.9)где Xmax, Xmin - максимальное и минимальное значения результатов первичного и повторного измерений, мкг/дм3 (мг/дм3);
(А.10)где Rл - предел внутрилабораторной прецизионности, определяемый по формуле
Rл = R/1,2, (А.11)
где R - предел воспроизводимости для двух результатов анализа (см. таблицу А.3).
При превышении предела внутрилабораторной прецизионности эксперимент повторяют. При повторном превышении предела внутрилабораторной прецизионности выясняют причины, приводящие к неудовлетворительным результатам контроля, и устраняют их.
Контроль внутрилабораторной прецизионности проводят по мере необходимости или по графику внутрилабораторного контроля.
А.5.2 Контроль точности методики измерений
Контроль точности методики измерений выполняют с использованием приготовленных образцов для оценивания с известной массовой концентрацией определяемого компонента.
Образцы для оценивания готовят с использованием стандартного образца. Погрешность приготовления образцов для оценивания не должна превышать 3,0%.
Контроль точности результатов измерений считают удовлетворительным, если выполняют условие
(А.12)где XЗ - заданное значение массовой концентрации определяемого компонента, мкг/дм3 (мг/дм3);
XН - найденное значение массовой концентрации определяемого компонента, мкг/дм3 (мг/дм3);
KТ - нормативное значение контроля точности методики анализа, % (см. значение "точность" (границы относительной погрешности при доверительной вероятности 0,95) в таблице А.1).
При превышении норматива контроля точности эксперимент повторяют. При повторном превышении норматива контроля точности выясняют причины, приводящие к неудовлетворительным результатам контроля, и устраняют их.
Контроль точности проводят по мере необходимости или по графику внутрилабораторного контроля.
(обязательное)
Б.1 Приготовление раствора индикатора с массовой долей 0,05%
Навеску 0,250 г или индикатора "Бенгальский розовый Б (B)" или "Бенгальский красный Б (B)", взвешенную на весах с точностью до 0,001 г, помещают в стакан объемом 600 см3, в который предварительно наливают 200 см3 этилового спирта, и тщательно перемешивают. Затем в стакан вводят 340 см3 обессоленной воды и перемешивают до полного растворения индикатора и образования однородного раствора.
Реагент хранят в герметично закрытой стеклянной посуде из темного стекла.
Срок хранения - не более одного года.
Б.2 Подготовка и использование лабораторной посуды
Посуда для проведения экспресс-теста (стеклянная колба объемом не более 250 мл) должна быть отдельной. Перед первым использованием ее необходимо заполнить раствором реагента ВТИАМИН, разбавленным в соотношении 1:10, и выдержать не менее 2 ч, затем сполоснуть дистиллированной или обессоленной водой.
Перед каждым проведением теста колбу следует ополаскивать исследуемой пробой не менее трех раз.
Б.3 Проведение теста

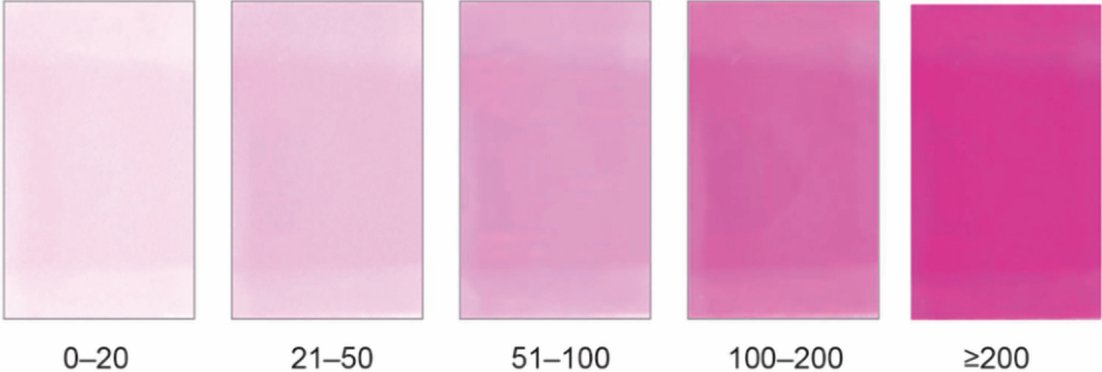

К 100 мл исследуемого раствора необходимо добавить 2 мл ледяной уксусной кислоты и 1 мл индикатора; через десять минут провести сравнение со следующей шкалой (см. рисунок Б.1):
- 0 - 20 - необходимо увеличить дозу ВТИАМИН;
- 21 - 100 - доза ВТИАМИН достаточна для работы оборудования;
- 100 и выше - доза ВТИАМИН достаточна для консервации или вывода в ремонт оборудования.
![]() на содержание ВТИАМИН
(обязательное)
ПОЛУЧЕННЫХ ПРИ ПРИМЕНЕНИИ РЕАГЕНТА ВТИАМИН
В.1 Тест разработан на основе экспресс-метода проверки защитных свойств оксидных пленок.
Перед проведением теста промывки либо снятия рыхлых отложений не требуется, так как ВТИАМИН формирует защитный барьерный слой как на чистом металле, так и на отложениях различного происхождения, предупреждая таким образом проникновение агрессивных веществ к любым типам поверхностей.
В.2 Сущность проверки заключается в нанесении на поверхность оборудования или исследуемого образца капли реагента, в составе которого присутствуют коррозионно-активные анионы (хлориды и сульфаты) и катодный индикатор - ионы двухвалентной меди. При разрушении барьерного защитного слоя под воздействием агрессивных ионов происходит усиление коррозионных процессов, изменяющих окраску индикатора от сине-голубого до красноватого, желтого и желто-зеленого цвета. Определение промежутка времени, через которое происходит изменение цвета капли, т.е. проникновение ее агрессивной составляющей к металлу или его окислам характеризует степень стойкости защитного слоя, которую оценивают по условной шкале.
В.3 Индикаторный реактив готовят из смеси растворов:
20 см3 - 0,5 моль CuSO4 x H2O (медный купорос);
10 см3 - 10% NaCl (10% хлорид натрия);
2 см3 - 0,1 моль H2SO4 (серная кислота).
В.4 Проведение анализа
Защитный барьерный слой может быть как гидрофобным, так и гидрофильным.
При отсутствии гидрофобности или в случае проведения теста на наклонной поверхности необходимо ограничить зону нанесения индикаторного реактива. Для этого на тестируемую поверхность наносят парафин или вазелин в виде небольшого кольца. Затем внутрь этого кольца вносят по каплям индикаторный реактив таким образом, чтобы он не вытекал за пределы кольца.
С началом коррозионного процесса изменяется цвет капли.
Время с момента нанесения капли до полного изменения ее цвета до красного, желтого или желто-зеленого характеризует коррозионную устойчивость защитных пленок.
В.5 Шкала устойчивости:
5 мин - высшая;
2 - 5 мин - нормальная;
1 - 2 мин - пониженная;
менее 1 мин - низшая.

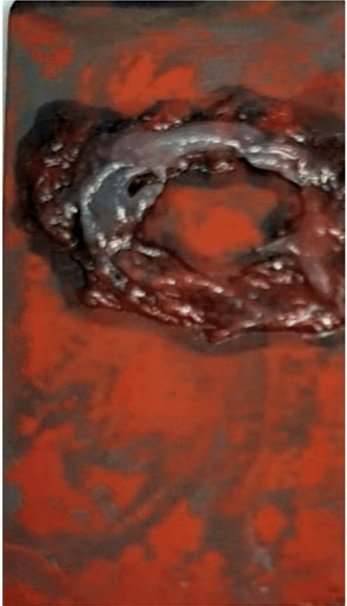

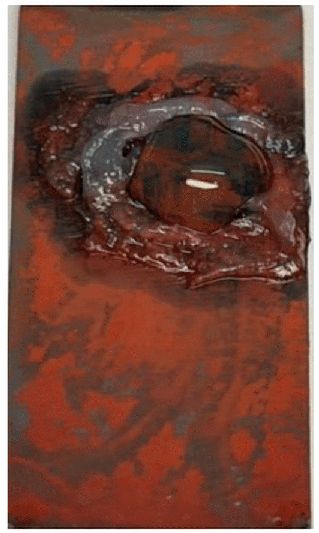

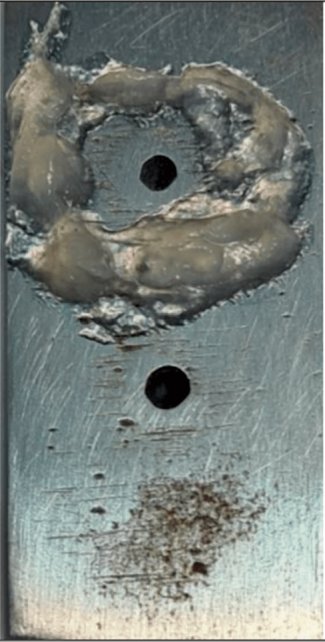

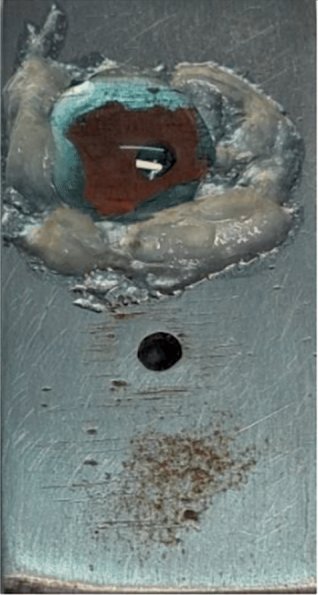

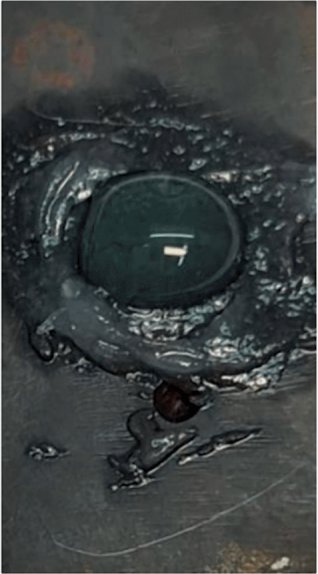

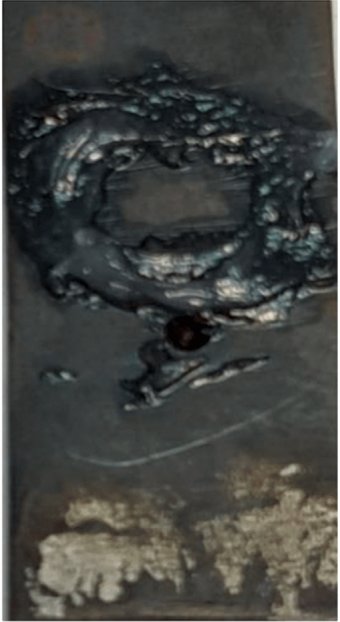

В.6 Пример проведения теста показан на рисунке В.1.
пленок, полученных при применении реагентов ВТИАМИН
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/1/gost_73142.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
