Название документа
"ГОСТ Р ИСО 4127-1-2005. Судостроение. Суда внутреннего плавания. Киповые планки. Часть 1. Киповые планки двухгубные"
(утв. Приказом Ростехрегулирования от 28.12.2005 N 404-ст)
"ГОСТ Р ИСО 4127-1-2005. Судостроение. Суда внутреннего плавания. Киповые планки. Часть 1. Киповые планки двухгубные"
(утв. Приказом Ростехрегулирования от 28.12.2005 N 404-ст)
Утвержден и введен в действие
Приказом Ростехрегулирования
от 28 декабря 2005 г. N 404-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СУДОСТРОЕНИЕ.
СУДА ВНУТРЕННЕГО ПЛАВАНИЯ
КИПОВЫЕ ПЛАНКИ
ЧАСТЬ 1
КИПОВЫЕ ПЛАНКИ ДВУХГУБНЫЕ
ISO 4127-1:1979
Shipbuilding. Inland vessels. Fairleads.
Part 1. Two-lip fairleads
(IDT)
ГОСТ Р ИСО 4127-1-2005
Дата введения
1 января 2007 года
Цели и принципы стандартизации в Российской Федерации установлены Федеральным
законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации -
ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
1. Подготовлен Научно-исследовательским институтом по стандартизации и сертификации "Лот" ФГУП "ЦНИИ им. акад. А.Н. Крылова" на основе аутентичного перевода международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 005 "Судостроение".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. N 404-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 4127-1:1979 "Судостроение. Суда внутреннего плавания. Киповые планки. Часть 1. Киповые планки двухгубные" (ISO 4127-1:1979 "Shipbuilding - Inland vessels - Fairleads - Part 1: Two-lip fairleads").
5. Введен впервые.
Настоящий стандарт распространяется на литые киповые планки для судов внутреннего плавания и устанавливает их конструкцию, типоразмеры, основные параметры и технические требования.
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ 3083-80. Канат двойной свивки типа ТК конструкции 6 x 30 (0 + 15 + 15) + 7 о.с. Сортамент (ИСО 2408:1985 "Стальные канаты общего назначения. Характеристики", NEQ).

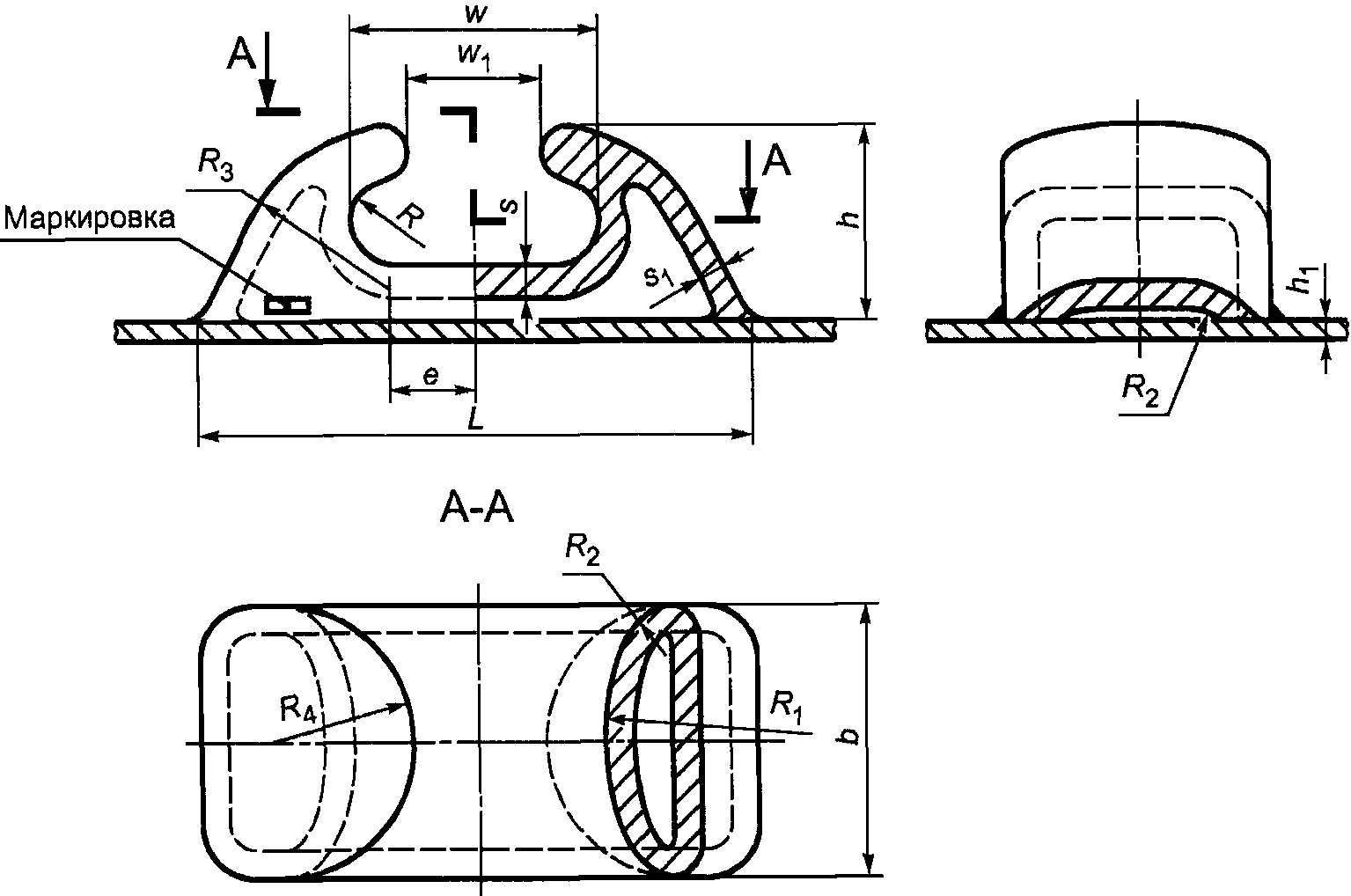

3.1. Конструкция киповых планок показана на рисунке 1.
Рисунок 1
3.2. Основные параметры планок приведены для нагрузок 25, 40, 63, 100, 160, 250, 400 кН.
4. Технические требования
4.1. Киповые планки должны выдерживать без повреждений и пластических деформаций разрывное усилие стального каната, указанное в таблице 1.
Таблица 1
Размеры в миллиметрах
???????????????????????????????????????????????????????????????????
?Ти- ? b ? e ? h ?h ? L ?R ?R ?R ?R ?R ?s ?s ? w ?w ?Раз-?Диа-?
?по- ? ? ? ? 1? ? ? 1 ? 2? 3 ? 4 ? ? 1? ? 1 ?рыв-?метр?
?раз-? ? ? ? ? ? ? ? ? ? ? ? ? ? ?ное ?ка- ?
?мер ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?уси-?ната?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?лие ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?ка- ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?на- ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?та, ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?кН ? ?
???????????????????????????????????????????????????????????????????
? 1 ?75 ?25 ?54 ?16?150?12?75 ?15?40 ?40 ?10?10?74 ?35 ? 25 ? 7 ?
???????????????????????????????????????????????????????????????????
? 2 ?90 ?30 ?66 ?18?190?16?90 ?20?55 ?47 ?10?10?92 ?45 ? 40 ? 9 ?
???????????????????????????????????????????????????????????????????
? 3 ?105?35 ?72 ?20?230?23?105?25?80 ?54 ?12?10?100?55 ? 63 ? 11 ?
???????????????????????????????????????????????????????????????????
? 4 ?120?40 ?96 ?21?280?29?125?30?95 ?62 ?14?10?125?70 ?100 ? 14 ?
???????????????????????????????????????????????????????????????????
? 5 ?140?50 ?128?25?350?40?160?40?115?75 ?16?12?160?90 ?160 ? 18 ?
???????????????????????????????????????????????????????????????????
? 6 ?160?63 ?154?25?430?50?180?55?145?90 ?18?12?200?110?250 ? 22 ?
???????????????????????????????????????????????????????????????????
? 7 ?220?100?244?40?680?80?250?70?230?125?22?16?320?180?400 ? 28 ?
???????????????????????????????????????????????????????????????????
4.2. Для изготовления киповых планок данного типа должны применяться стальные отливки, обладающие свариваемостью, с пределом текучести не менее 216 МПа.
4.3. Киповые планки изготовляют литьем с отжигом и зачисткой (пескоструйная обработка).
(справочное)
ОРИГИНАЛЬНЫЙ ТЕКСТ РАЗДЕЛА 2 АУТЕНТИЧНОГО ПЕРЕВОДА
МЕЖДУНАРОДНОГО СТАНДАРТА ИСО 4127-1
--------------------------------
<*> В настоящем стандарте вместо ссылки на международный стандарт ИСО 2408, который в настоящее время не принят в Российской Федерации, приведена ссылка на межгосударственный стандарт ГОСТ 3083, распространяющийся на тот же объект стандартизации и удовлетворяющий конкретным потребностям судостроения Российской Федерации.
2. Ссылка
Международный стандарт ИСО 2408. Стальные канаты общего назначения. Характеристики.
