"ГОСТ Р 52852-2007 (ИСО 21308-3:2007). Национальный стандарт Российской Федерации. Автомобили грузовые. Обмен данными между изготовителями шасси и кузовов (платформ). Общие данные, показатели масс, административная информация. Условные обозначения"
(утв. и введен в действие Приказом Ростехрегулирования от 27.12.2007 N 494-ст)

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

1 ПОДГОТОВЛЕН Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ) на основе собственного аутентичного перевода международного стандарта, указанного в пункте 4

2 ВНЕСЕН Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. N 494-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 21308-3:2007 "Транспорт дорожный. Обмен данными о продукции между изготовителями шасси и кузова (BEP). Часть 3. Параметры обмена общими размерами, массой и административной информацией" (ISO 21308-3:2007 "Road vehicles - Product data exchange between chassis and bodywork manufacturers (BEP) - Part 3: General, mass and administrative exchange parameters") путем изменения отдельных фраз, которые выделены в тексте курсивом.

Внесение указанных изменений направлено на учет нормативно-правовых требований, установленных в Российской Федерации.

При этом в модифицированный стандарт не включены раздел A.2 справочного приложения A и справочное приложение B примененного международного стандарта, которые нецелесообразно использовать в национальной стандартизации в связи с их низкой информативностью

5 ВВЕДЕН ВПЕРВЫЕ

Эффективность производства грузовых автомобилей в тех случаях, когда шасси и кузова (платформы) выпускаются разными изготовителями, может быть в значительной степени повышена за счет организации четкой и оперативной информации о специфических особенностях шасси грузовых автомобилей, заблаговременно передаваемой изготовителям кузовов (платформ). При этом наличие единого подхода позволяет установить однозначную систему передаваемых данных и их условных обозначений (кодов) для грузовых автомобилей. Условные обозначения данных полезны во многих случаях, например в конструировании и производстве, при разработке технических требований, в схемах и чертежах, технических описаниях и т.п. Эта информация должна быть достоверной и давать изготовителю кузовов (платформ) грузовых автомобилей уверенность в правильности принимаемых решений при конструировании и организации производства кузова (платформы) или другой надстройки еще до начала поставок шасси.

Условные обозначения (коды) данных образуют основной информационный уровень, одновременно являясь основными входными параметрами для системы обмена данными, базирующейся на протоколе STEP <1> (см. комплекс ГОСТ Р ИСО 10303).

--------------------------------

<1> Standard for the Exchange of Product model data - Стандарт по обмену основными данными о продукции.

Настоящий стандарт определяет номенклатуру и условные обозначения (коды) общих данных, показателей масс и элементов административной информации, необходимые для проектирования кузовов/платформ (далее - надстроек) грузовых автомобилей категорий и по ГОСТ Р 52051 и являющиеся объектом обмена информацией между изготовителями автомобилей и устанавливаемых на них надстроек.

В процессе обмена упомянутой выше информацией, связанной с конкретным шасси, могут принимать участие:

- изготовитель шасси;

- импортер шасси;

- продавец шасси;

- один или несколько изготовителей надстроек на данное шасси;

- поставщики различных компонентов, составляющих надстройку (надстройки), а именно, изготовители сменных кузовов, подъемных и погрузочно-разгрузочных устройств, самосвального оборудования.

Положения настоящего стандарта являются рекомендуемыми для всех ведомств, организаций и предприятий Российской Федерации независимо от формы собственности, осуществляющих проектирование и производство грузовых автомобилей, их шасси, а также надстроек, предназначенных для установки на эти шасси.

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3.1 BEP-код <1> (BEP-code): Условное обозначение определенного параметра грузового автомобиля, облегчающее обмен информацией между изготовителями шасси и надстройки и обеспечивающее однозначное понимание передаваемой информации.

--------------------------------

<1> Bodywork Exchange Parameter.

3.2 разрешенная максимальная масса транспортного средства: Максимальная масса транспортного средства (ТС), допущенного к эксплуатации официальным органом, в соответствии с ограничениями, установленными этим органом.

3.3 технически допустимая максимальная масса транспортного средства: Максимальная масса транспортного средства, обусловленная его конструкцией и заданными характеристиками, установленными изготовителем (см. ГОСТ Р 52389).

Каждому элементу информации, приведенному в настоящем стандарте, соответствует код, составленный из частей, определяемых ниже.

4.2 BEP-код

Аббревиатуру "BEP", за которой следует дефис "-", следует использовать для избежания смешивания с другими системами кодирования.

Типы элементов информации, входящие в BEP-коды, обозначаются следующими прописными буквами:

G - общие данные;

M - параметры масс (данные, относящиеся к массам ТС);

A - элементы административной информации.

В случае необходимости идентификации элементов информации, относящихся к правой или левой стороне шасси, к BEP-коду должен быть добавлен индекс R или L, соответственно.

Примечание - Правую и левую стороны определяют относительно продольной плоскости симметрии шасси по направлению движения.

Каждому элементу информации присваивают уникальный BEP-код, состоящий из буквы, обозначающей тип элемента информации (см. 4.3), и трехзначного порядкового номера (001, 002, 003 и т.д.).

Коды элементов информации для повторяющихся элементов одного вида на одном ТС, например осей, поперечин, элементов, установленных на раме, и т.п., различают за счет добавления к основному номеру последовательных дополнительных номеров "n", начиная с "1", в направлении от передней части автомобиля к задней. Дополнительный номер отделяют от основного номера точкой.

Для конкретного объекта, установленного на раме, один и тот же дополнительный номер "n" должен использоваться как для кодов общей информации (общих данных, параметров масс и элементов административной информации об объекте), так и для кодов размеров этого объекта.

Пример - Код "BEP-G060.4" должен содержать общие данные о топливном баке в случае, если они относятся к объекту с дополнительным порядковым номером ".4" (см. ГОСТ Р 52851). Это требование применяют и в том случае, когда оно относится только к одному объекту.

В ГОСТ Р 52851 учитывают также возможность специального кодирования конкретного объекта. Например, для топливного бака используют прописную букву "F".

Если применение описанного выше метода построения кода невозможно, должны быть приведены сведения о взаимосвязи между кодом общей информации о конкретном объекте и его размерными кодами.

В таблицах 1, 2 и 3 раздела 5 приведены наименования всех BEP-кодов, регламентируемых настоящим стандартом, их описание и сведения по ограничению их применения.

В графе "Приоритет" указывают приоритет (значимость) соответствующего элемента информации:

A - определяющий;

B - обычный.

В графе "Условия нагрузки" указывают режим нагрузки шасси, при котором определяется соответствующий размер:

1 - отсутствие нагрузки;

2 - полная нагрузка - нагрузка, создаваемая технически допустимой максимальной массой ТС (см. 3.3).

В графе "Вид документа" указывают вид документа, в котором может быть указан данный элемент информации:

2D - двумерный чертеж;

3D - трехмерная модель;

TD - лист технических данных.

Примечание - Незаполненная ячейка графы означает, что рекомендация относительно вида документа, в котором может быть применен элемент информации, отсутствует, и элемент информации может быть использован в документе любого вида. Прочерк "-" означает, что размер не может быть применен ни в одном из видов документов, перечисленных выше.

Информация в таблице 1 должна быть дополнена там, где это возможно, информацией для изготовителей надстроек, предоставляемой изготовителями шасси. Поскольку предоставление полной информации к началу работ невозможно, в процессе работы могут быть предоставлены дополнительные коды.

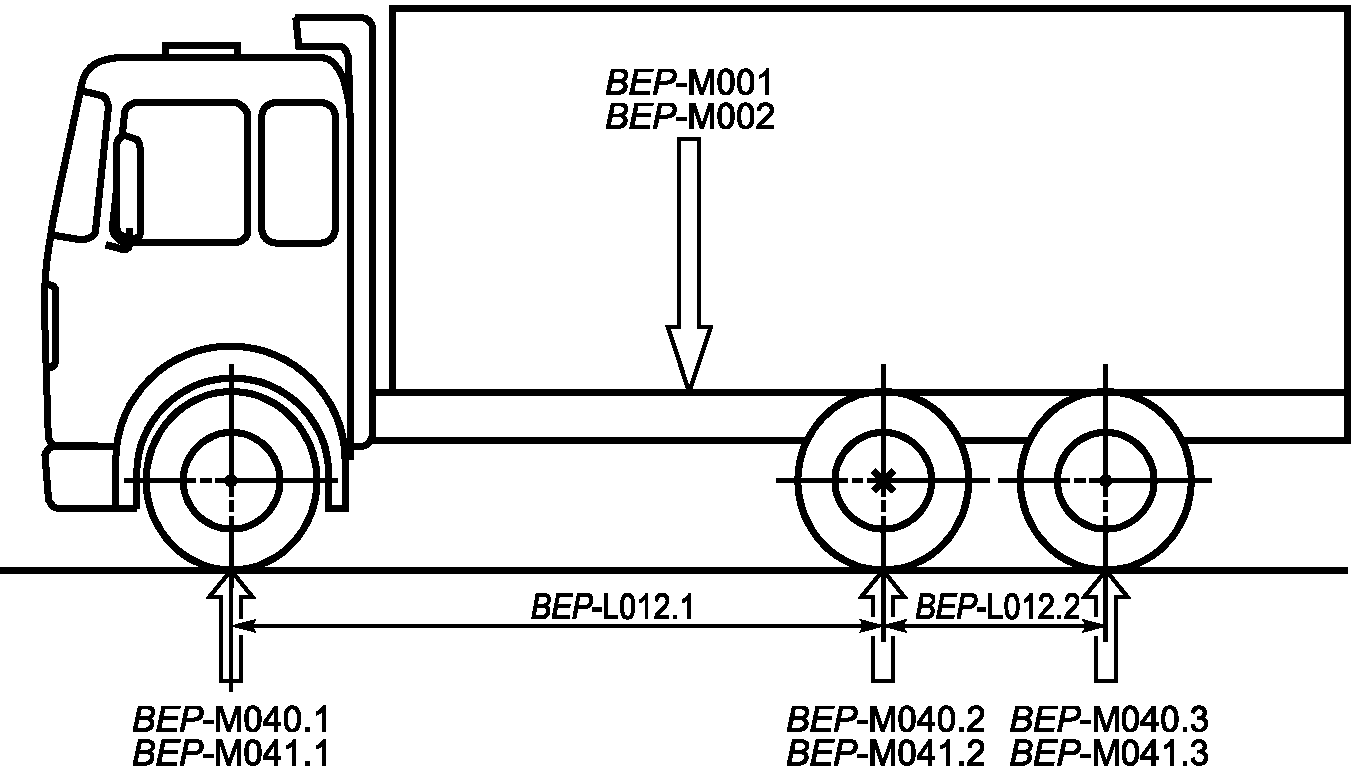

Значения параметров масс, приведенных в таблице 2, установленные (или ограниченные) официальным органом, должны содержаться в элементе BEP-A70 административной информации.

BEP-коды элементов административной информации, приведенные в таблице 3, предназначены для обеспечения взаимосвязи между участниками процесса изготовления ТС, а именно, изготовителями шасси, изготовителями надстроек, поставщиками комплектующих. Каждый из перечисляемых ниже кодов относится к данным, предоставляемым определенным участником процесса, обозначаемым в BEP-коде соответствующим символом.

Примечание - Символ проставляется на месте условного обозначения "p".

В настоящее время отсутствуют какие-либо стандартизованные на международном или региональном уровне условные обозначения колесной формулы транспортных средств. В настоящем приложении приведены условные обозначения колесной формулы, наиболее часто используемые в автомобилестроении.

В условном обозначении колесной формулы следует указывать следующие основные параметры:

- общее число колес;

- число ведущих колес.

Кроме того, зачастую необходимо указывать число управляемых колес, а также какие именно колеса являются ведущими или управляемыми. В некоторых случаях необходимо также указывать характер взаимосвязи между осями.

Наиболее употребительным является следующее условное обозначение:

общее число колес x число ведущих колес.

Пример - 6 x 4 означает, что общее число колес транспортного средства равно шести, из которых четыре - ведущие.

Примечания

1. Аналогичное обозначение применяют в [5] для использования в соответствующих символах и информационных сигналах (tell-tales).

2. Сдвоенные колеса в данной формуле считают одним колесом.
