2) при использовании приводных зажимных патронов обрабатываемых деталей контроль усилия зажима детали, в том числе гидравлического давления, обеспечивается специальными устройствами (см. 5.2.1.4). Кроме того, нужно контролировать ход кулачков (цанги), чтобы убедиться, что остался достаточный ход после того, как деталь закреплена. Если необходимое усилие зажима не получено или остающийся ход кулачков (цанги) недостаточен, не должен допускаться запуск привода основного шпинделя;
3) если привод шпинделя работает, а усилие зажима при установленном значении падает, должен начаться останов станка согласно категории 1 по ЕН 60204-1;
4) для разогрева, загрузки или окончания работы станка все требования к главному шпинделю по пунктам 2) и 3) данного перечисления e) в режиме "Наладка" при закрытом защитном ограждении должны терять силу. В ином случае изготовитель обязан предусмотреть надежный способ, который позволит учитывать зажимной путь, например, посредством датчика наличия прутка в сочетании с датчиком наличия тормозной колодки.
Метод проверки
Проверка соответствующих чертежей и/или электрических, гидравлических, пневматических схем, а также визуальный контроль и функциональные испытания станка.

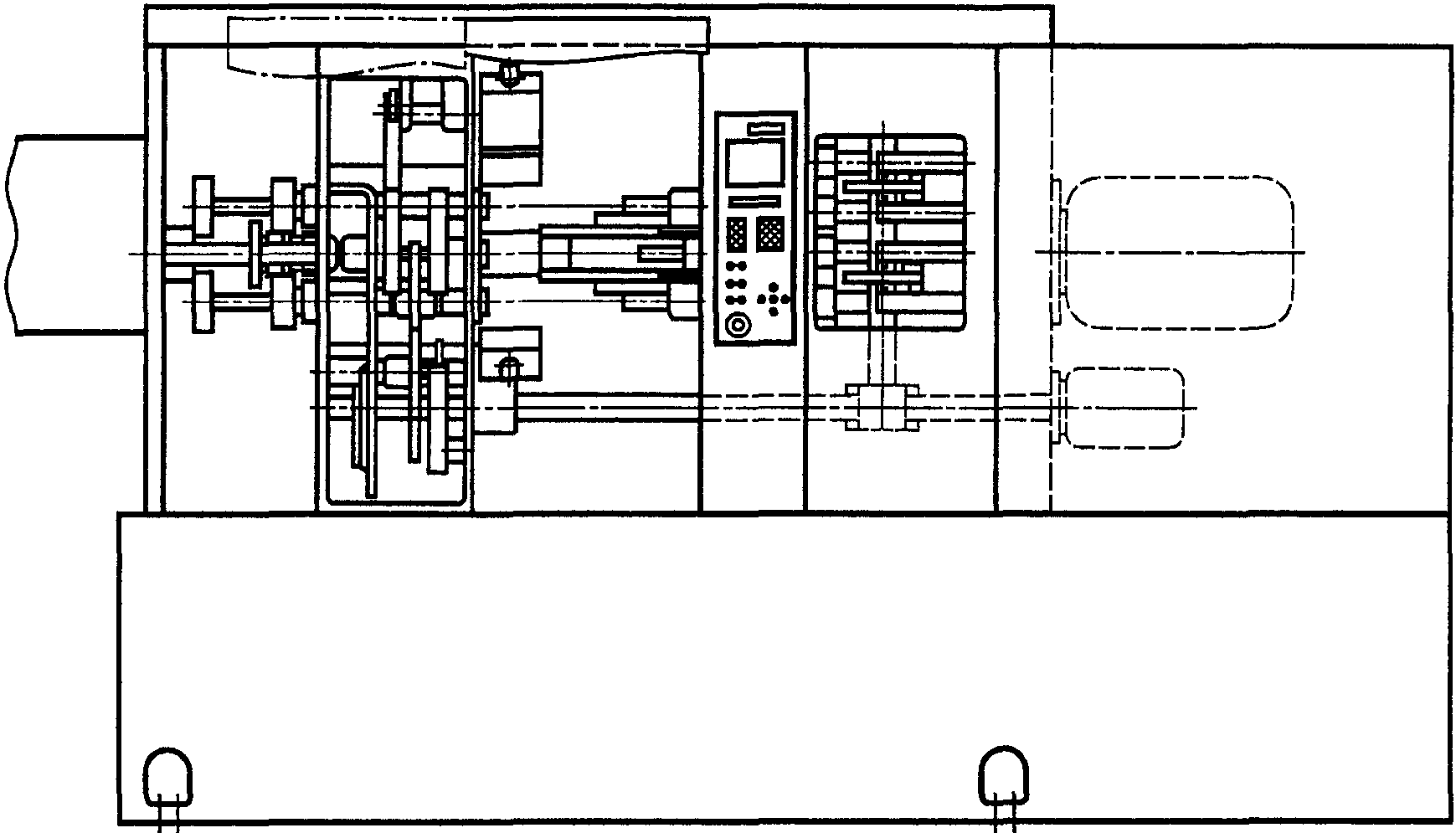

Вокруг рабочей зоны должны быть предусмотрены неподвижные и/или перемещаемые ограждения, чтобы снизить риски от выброса обрабатываемых деталей, частей станка, инструмента (или частей инструмента), стружки или СОЖ (см. также 5.2.5 и 6.2.4).
Защитные ограждения должны быть сконструированы и изготовлены таким образом, чтобы могли выдерживать наибольшую вероятную энергию удара.
При прямом ударе энергия удара зависит от:
- наибольшего диаметра зажимного патрона обрабатываемой детали, которым может быть оборудован станок, и наибольшей частоты вращения патрона (см. Приложения C и E);

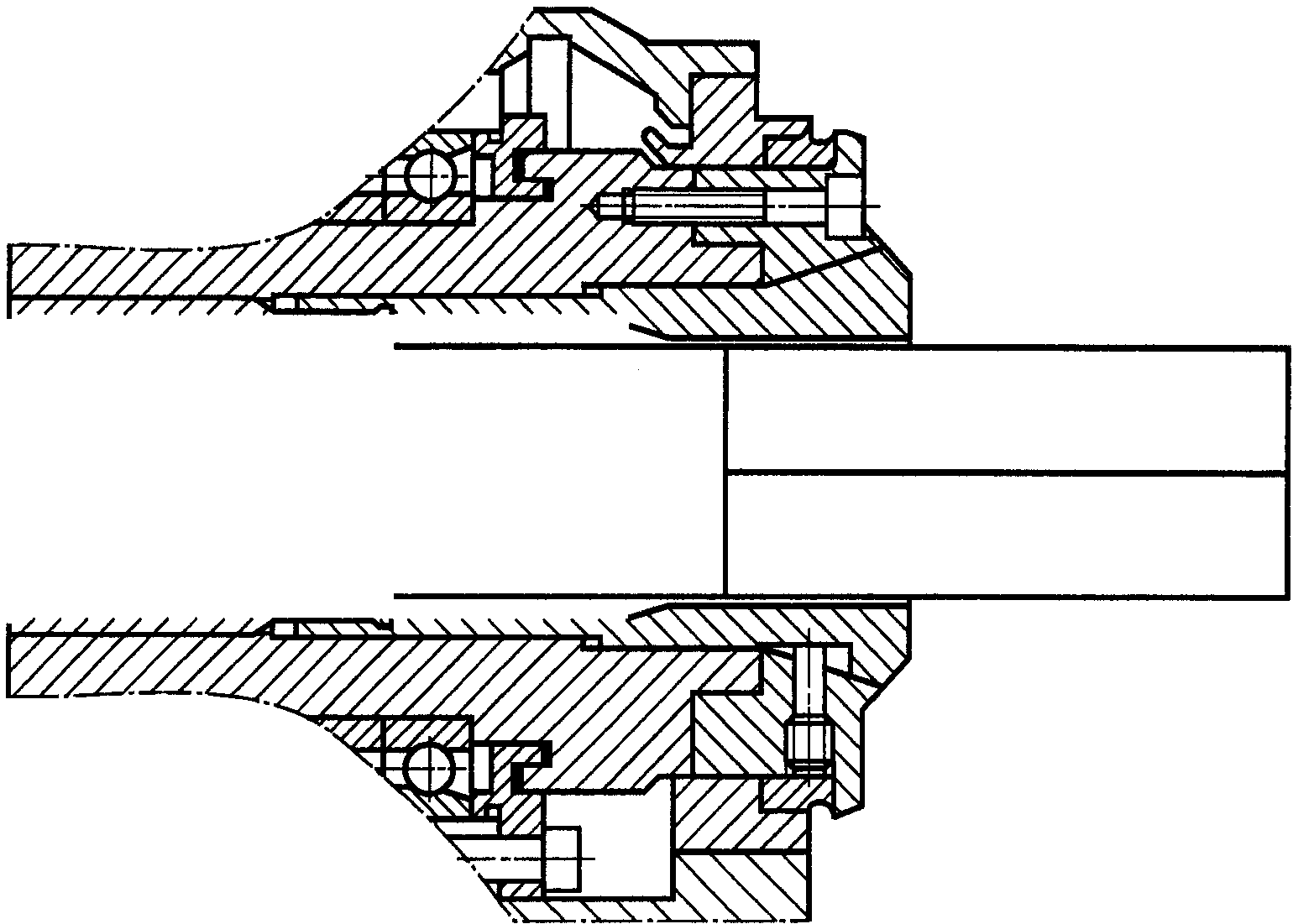

- массы и наибольшей частоты вращения цанги (см. Приложения C и E).
Материалы, применяемые для изготовления защитных ограждений, должны соответствовать классам прочности для применяемых на станках зажимных устройств в соответствии с Приложением B. Информация об испытательном оборудовании и образцах материалов по классам прочности дана в Приложении C.
При прямом ударе должно быть предусмотрено разделяющееся защитное ограждение из стального листа толщиной 2 мм с минимальной прочностью на разрыв 369 Н/мм2 или из 6 мм поликарбоната с минимальной прочностью на разрыв 68 Н/мм2 для защиты с двух сторон от СОЖ и стружки.
Метод проверки

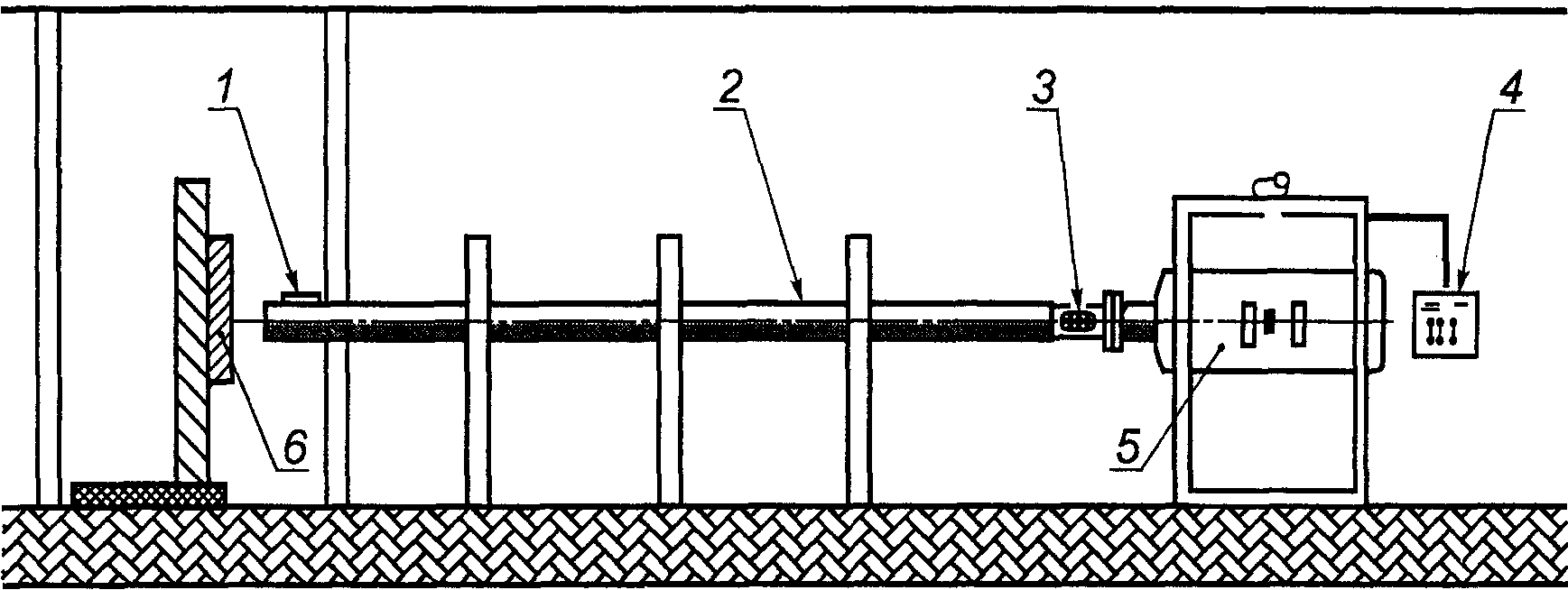

Проверка соответствующих чертежей, результатов испытаний согласно Приложению B, а также визуальный контроль станка.
5.2.4. Доступ к движениям, вызывающим опасность
Должны быть предусмотрены защитные ограждения с целью исключения указанных в ЕН 292-1, пункт 4.2.1, рисков (захвата и заматывания, раздавливания, срезания и т.п.) путем ограничения доступа к представляющим опасность частям станка: вращающимся зажимным патронам или цангам, планшайбам и шпинделю(ям) для приводного инструмента, подвижным узлам, конвейеру для уборки стружки, приводу станка и т.п. Защитные ограждения, преграждающие доступ в рабочую зону, должны также служить защитным кожухом, исключающим описанные в разделе 4 риски от выброса.
Для опасных зон, которые не просматриваются с рабочего места оператора, требуются перемещаемые защитные ограждения.
Запоры защитных ограждений см. 5.2.5.2.
Метод проверки
Проверка соответствующих чертежей, а также визуальный и функциональный контроль станка.
Доступ к вращающимся или перемещающимся пруткам или к двигающимся подвижным частям устройства подачи прутка должен быть закрыт по всей длине посредством неподвижных и/или перемещаемых ограждений.
Должна быть исключена возможность включения подачи прутка при открытом защитном ограждении.
Доступ в опасную зону может быть разрешен только после окончания движений, которые могут вызвать опасность (ЕН 1088). Элементы системы управления, обеспечивающие блокировку, должны соответствовать категории 1 по ЕН 954-1.
В режиме "Наладка" подача прутка в рабочую зону при открытом защитном ограждении может осуществляться только при ручном управлении в толчковом режиме при скорости не более 2 м/мин или посредством двуручного переключателя.
Станок должен быть остановлен, когда оставшаяся длина прутка полностью вышла из магазина для прутков.
Метод проверки
Проверка соответствующих чертежей, а также визуальный и функциональный контроль станка.
Доступ к опасной(ым) зоне(ам) дополнительного(ых) исполнительного(ых) механизма(ов) должен быть исключен посредством неподвижных или перемещаемых раздвижных и/или нераздвижных защитных устройств с блокировкой.
Должны иметься в наличии устройства, которые в случае взятия образцов обработанных деталей должны ограничить доступ к движениям, вызывающим опасность.
Работа дополнительного исполнительного механизма в режиме "Наладка" должна исключать пуск станка.
Срабатывание функции "Аварийное отключение станка" должно останавливать и дополнительный исполнительный механизм.
Метод проверки
Проверка соответствующих чертежей, а также визуальный и функциональный осмотр станка.
Доступ к представляющим опасность частям системы сбора и удаления стружки должен быть исключен посредством неподвижных и/или перемещаемых защитных устройств с блокировкой.
Там, где доступ к представляющим опасность частям системы сбора и удаления стружки (например, ленточному или шнековому транспортеру) возможен с места обслуживания в рабочей зоне, движения этих частей при открытом защитном ограждении должны быть исключены.
Зона выброса стружки должна иметь табличку, предупреждающую о возможных травмах, например: "Осторожно, возможно раздавливание, захват или заматывание".
Когда движение узлов системы сбора и удаления стружки необходимо при открытом защитном ограждении (например, для очистки), оно может совершаться только при ручном управлении в толчковом режиме, при этом вблизи должно находиться устройство аварийного отключения.
Метод проверки
Проверка соответствующих чертежей, а также визуальный контроль и функциональные испытания станка.
Доступ к частям привода (например, цепям, звездочкам, зубчатым колесам, шпинделям и т.п.) должен быть закрыт неподвижными и/или перемещаемыми защитными ограждениями. Если требуется доступ к таким частям при обычной эксплуатации, то должны иметься в наличии перемещаемые защитные ограждения с блокировкой. Элементы системы управления, обеспечивающие блокировку, должны соответствовать категории 1 по ЕН 954-1. Если эти перемещаемые защитные ограждения позволяют доступ в рабочую зону, то элементы системы управления, обеспечивающие блокировку, должны соответствовать категории 3 по ЕН 954-1.
Метод проверки
Проверка соответствующих чертежей и/или электрических схем.
5.2.5.1. Общие положения
Защитные устройства должны соответствовать ЕН 953.
Перемещаемые защитные ограждения с фиксаторами или без них должны запираться согласно ЕН 1088, пункт 7.1.
Относящиеся к безопасности элементы управления блокировкой должны соответствовать категории 3 по ЕН 954-1.
Сбой в блокировке защитных ограждений должен приводить к останову станка по категории 1 по ЕН 60204-1, пункт 9.2.2.
Перемещаемые защитные ограждения для доступа в рабочую зону должны быть закрыты визуально видимыми фиксаторами.
Метод проверки
Проверка соответствующих чертежей и/или электрических схем, а также визуальный контроль и функциональные испытания станка.
Приводные перемещаемые защитные ограждения должны соответствовать ЕН 292-2, пункт 4.2.2.6, а при высоте более 1,6 м от пола согласно ЕН 1760-2 должны иметь планку переключения.
Закрытие приводных перемещаемых защитных ограждений должно рассматриваться как первая фаза производственного цикла. Это закрытие должно осуществляться посредством предусмотренного для этой цели командного устройства. Движение узлов станка не должно происходить до тех пор, пока защитное ограждение не будет полностью закрыто. Усилие закрытия не должно превышать 150 Н (ЕН 953, пункт 5.2.5.2).
Метод проверки
Проверка соответствующих чертежей и функционирования станка.
Конструкцией станка, включая систему управления, должна быть предусмотрена возможность подключения системы противопожарной сигнализации, системы пожаротушения, клапанов снижения давления и т.п.
Примечание. Опасности от огня и взрыва зависят от требований к эксплуатации станка и/или к применению воспламеняющихся жидкостей, а потому не являются составной частью настоящего стандарта.
Метод проверки
Проверка соответствующих чертежей и/или схем, а также визуальный контроль.
Конструкцией станка должна быть предусмотрена возможность подсоединения отсасывающих устройств для устранения вредных эмиссий (например, масляного тумана и т.д.).
Примечание. Определенные требования к отсасывающим устройствам не являются составной частью настоящего стандарта, так как они зависят от особенностей и обстоятельств применения станка.
Метод проверки
Проверка соответствующих чертежей.
5.3.3. Освещение
Освещенность рабочей зоны вдоль оси шпинделя по всей длине токарной обработки должна быть не менее 500 лк (ЕН 1837).
Метод проверки
Визуальный контроль и измерение.
Электрооборудование должно соответствовать ЕН 60204-1, если настоящий стандарт не устанавливает ничего иного. Для предотвращения поражения электрическим током должны соблюдаться требования ЕН 60204-1, раздел 6, для защиты от короткого замыкания и перегрузки - ЕН 60204-1, раздел 7. Степень защиты всех электрических блоков должна быть минимум IP 54 по ЕН 60529.
В первую очередь должны соблюдаться требования следующих разделов ЕН 60204-1:
- раздела 7 для защиты оборудования;
- раздела 8 для выравнивания потенциалов;
- раздела 14 для проводников, кабелей и линий;
- раздела 15 для техники соединения проводов;
- раздела 16 для электромоторов и относящегося к ним оборудования.
Электрические распределительные щитки и шкафы не должны подвергаться опасности повреждения из-за выбрасываемых обрабатываемых деталей и/или инструмента.
Метод проверки
Проверка соответствующих чертежей и/или электрических схем.
5.3.5. Эргономика
См. 5.1.2.
Станки должны быть оборудованы в соответствии с эргономическими принципами ЕН 292-1, пункт 4.9, ЕН 292-2, пункты 3.6 и 6.2.5, ЕН 547-1 и ЕН 547-2, а также ЕНV 26385.
Конструкцией станка должна быть предусмотрена возможность обеспечения свободного доступа в рабочую зону при применении имеющихся устройств для наладки, загрузки/разгрузки и т.п. (например, подъемных механизмов).
Метод проверки
Проверка соответствующих чертежей и визуальный контроль.
5.3.6. Смазочно-охлаждающая жидкость
Подача СОЖ должна выключаться автоматически при открытых защитных ограждениях рабочей зоны. Станки должны иметь устройства для удаления СОЖ, чистки системы и замены фильтров (см. 6.2).
СОЖ должна вытекать из станка в специальный резервуар под воздействием силы тяжести, чтобы не образовывался их застой снаружи или внутри станка.
Метод проверки
Проверка соответствующих чертежей и инструкции по эксплуатации.
5.3.7. Пневматическая система
Пневматические системы должны соответствовать ЕН 983.
5.3.8. Гидравлическая система
Гидравлические системы должны соответствовать ЕН 982.
При конструировании станков следует учитывать информацию и проводить технические мероприятия по контролю источника шума (ЕН ИСО 11688-1).
Примечание. Основные источники шума на этих станках:
- приводы шпинделей и других движущихся узлов;
- привод шпиндельного барабана;
- зажимные устройства;
- устройство подачи прутка (если имеется).
5.3.10. Отключение и рассеивание энергии
См. ЕН 292-2, пункты 3.8 и 6.2.3, а также ЕН 1037, раздел 5.
Устройство отключения подачи энергии должно соответствовать ЕН 982, пункт 5.1.6, ЕН 983, пункт 5.1.6, и ЕН 60204-1, пункт 5.3. Должны быть предусмотрены устройства для отвода накопленной энергии (ЕН 1037, пункт 5.3).
Устройство для отключения подачи электропитания должно соответствовать ЕН 60204-1, пункт 5.3, за исключением случаев, предусмотренных в ЕН 60204-1, пункт 5.3.2, перечисление d.
Отключение электрической системы станка должно также приводить к отключению пневматической и гидравлической систем. Если энергия накапливается, например, в резервуаре, в трубе или трубопроводе, должны быть предусмотрены устройства для выпуска (сброса) остаточного давления. Эти устройства должны иметь соответствующие клапаны, чтобы не требовалось разборки трубных соединений.
Метод проверки
Проверка соответствующих чертежей и/или электрических, гидравлических, пневматических схем, а также визуальный контроль и функциональные испытания станка.
5.3.11. Техническое обслуживание
См. ЕН 292-2, пункт 3.12, и ЕН 292-2/А1, пункт А.1.6.1.
В руководстве по эксплуатации (см. 6.2) должна быть дана информация по обслуживанию в соответствии с ЕН 292-2, пункт 5.5.1.
Метод проверки
Проверка соответствующих чертежей и руководства по эксплуатации, а также визуальный контроль и функциональные испытания на станке.
При разборке пользователем каждого узла, например распределительного кулачка, инструментальной каретки или других механических устройств, с целью наладки или обслуживания должны быть предусмотрены меры для исключения ошибок при последующей сборке, например штифты, асимметричные соединения (см. 6.2).
См. ЕН 292-2, раздел 5.
На всех зажимных приспособлениях для обрабатываемой детали должны быть указаны максимально допустимые частоты вращения.
Дополнительно к требованиям ЕН 292-2, пункт 5.4, на станке должна быть указана максимально допустимая частота вращения шпинделей в
На станках для обработки прутка, в которых существует вероятность, что вращающаяся часть может выступать за пределы задней части шпинделя или устройства подачи прутка (магазина), должны быть предусмотрены знаки, предупреждающие об опасности.
Съемные защитные ограждения и другие части станка, которые непостоянно находятся на станке, например при транспортировке, должны быть промаркированы данными, указывающими их принадлежность к конкретному станку.
Метод проверки
Визуальный контроль станка.
6.2.1. Общие положения
Вместе со станком должно поставляться руководство по эксплуатации согласно ЕН 292-2 (пункт 5.5).
Руководство по эксплуатации дополнительно к общей информации о станке должно содержать следующую информацию, касающуюся обеспечения безопасности при работе на станке:
- сведения о значениях уровня шума и методике проведения измерений уровня шума, на основании которых определяются эти значения;
- описание всех защитных устройств, которые перед вводом станка в эксплуатацию должны быть установлены на станке, находиться в рабочем состоянии и обеспечивать защитные функции;
- требования к установке и техническому обслуживанию оборудования, включая перечень элементов станка, подлежащих периодической проверке и испытаниям, с указанием частоты и методики проведения проверки и испытаний;
Примечания. 1. Окно из поликарбоната, которое может получить механические повреждения, например царапины или трещины, или из-за химического воздействия может потускнеть, теряя при этом свои защитные функции.
2. Для очистки окон из искусственных материалов нужно применять только рекомендуемые изготовителем средства, которые не повреждают поликарбонат.
- рекомендации по применению лазера для контроля (при наличии лазера);
- рекомендуемые марки масел для тормозной и приводной систем;
- рекомендации по выбору, подготовке и применению СОЖ и смазок, а также предупреждающие мероприятия против ухудшения их свойств;
- рекомендации по закреплению обрабатываемой детали, включая информацию о зажимных цангах или зажимных патронах, применяемых на станках, а также рекомендации по эксплуатации и обслуживанию, данные изготовителем зажимных устройств;
- инструкции по высвобождению попавших в станок людей;
- рекомендации по применению индивидуальных средств защиты, например очков и т.д.;
- на всех станках, особенно поставляемых без встроенных устройств подачи прутка, должна быть предусмотрена маркировка "Категорически запрещается обрабатывать незащищенные прутки, выступающие за торец шпинделя станка или устройства подачи прутка без соответствующего ограждения".
6.2.2. Режущий инструмент
Должна быть представлена информация, позволяющая выбирать инструмент в соответствии с характером применения этого инструмента на конкретном станке. Например, если предварительно настроенный инструмент будет устанавливаться в устройстве смены инструмента, должны быть даны рекомендации по массе, моменту инерции массы и ограничениям размера этого инструмента.
Должна быть предоставлена информация, позволяющая осуществлять установку и/или смену инструмента, например соответствующие данные об относящихся к станку присоединительных размерах в системе "инструмент/станок".
6.2.3. Устройства для крепления детали
6.2.3.1. Общие положения
Должны быть предоставлены рекомендации о способе крепления обрабатываемой детали и информация о применяемых на станке зажимных цангах и патронах вместе с рекомендациями изготовителя зажимного устройства по его применению и обслуживанию.
6.2.3.2. Замена зажимных устройств обрабатываемой детали
Следует предоставлять информацию, дающую возможность выбора при установке или замене зажимных устройств, цанг, патронов, например соответствующие данные об относящихся к станку присоединительных размерах в системе "зажимное устройство/станок".
6.2.3.3. Изменения зажимных устройств обрабатываемой детали
Необходимо давать информацию о том, что изменение поставляемого со станком зажимного устройства может потребовать уменьшения максимально допустимой частоты вращения шпинделя или изменения зажимного усилия этих устройств. Изменение зажимных устройств обрабатываемой детали должно осуществляться только в соответствии с рекомендациями их производителя.
Следует предостеречь, что поставляемые со станком защитные устройства, прошедшие испытания, в соответствии с Приложением B обеспечивают только уменьшение рисков выброса, но не полную защиту от этих опасностей.
Следует предостеречь, что обрабатываемые и вспомогательные материалы могут вызывать дополнительные опасности, например при обработке алюминия или магния возможны возгорание, взрыв или выделение вредной пыли.
Должны быть предоставлены инструкции относительно проверок, которые необходимо проводить после замены деталей и узлов, демонтажа частей оборудования или смены программного обеспечения, если указанные процессы влияют на безопасность работы.
Необходимо также предоставлять информацию об основных факторах, которые должен учитывать потребитель для снижения уровня шума, например:
- выборе инструмента;
- креплении обрабатываемой детали и инструмента;
- техническом обслуживании.
Должна быть предоставлена информация о способах действия при повторном пуске. Особенно после смены зажимного патрона наладчик станка должен убедиться, что максимально допустимая частота вращения зажимного патрона не превышена.
Декларация касается распространяющегося в воздухе звукового излучения в соответствии с ЕН 292-2/А1 (пункт A.1.7.4, перечисление f). Декларация и проверка значений уровня шума должна соответствовать методам, указанным в Приложении D. К декларации должна быть приложена информация о примененном методе измерения и условиях во время проведения испытаний, а также о значениях погрешности K, при этом двузначное значение должно соответствовать ЕН ИСО 4871, например:
- 4 дБ при применении ЕН ИСО 3746;
- 2 дБ при применении ЕН ИСО 3744.
Например, для корректированного уровня звуковой мощности
(как измеренное значение) погрешность K = 4 дБ для измерений, которые проводились в соответствии с ЕН ИСО 3746.Проверку точности заявленных значений уровня шума следует проводить при применении того же самого метода измерения и тех же условий эксплуатации, которые приведены в декларации.
Декларация о шуме должна сопровождаться следующим заявлением:
"Приведенные цифры являются уровнями излучения, но необязательно должны считаться безопасными рабочими уровнями. Несмотря на то, что существует корреляция между уровнями излучения и воздействия шума, они не могут быть надежно использованы для определения того, требуются или нет дальнейшие меры предосторожности. Факторы, оказывающие влияние на действительный уровень воздействия шума на работников, включают в себя характеристики рабочего помещения, другие источники шума и т.д., а именно количество станков и других сопутствующих процессов. Допустимый уровень воздействия шума может также быть различным в зависимости от страны. Тем не менее, указанная информация даст пользователю возможность наилучшим образом оценить риски и опасности".
В руководстве по эксплуатации должны быть описаны функции станка, управляемые с пульта ЧПУ, например корректировка инструмента, смена режима работы и т.п.
(справочное)
ПРИМЕР ПРОВЕРКИ СТАНКА НА БЕЗОПАСНОСТЬ
Примечание. Это Приложение служит для того, чтобы облегчить пользователю настоящего стандарта понимание взаимозависимости между частями определенного станка и упомянутых понятий безопасности. Настоящее Приложение относится к правилам безопасности, которые могут быть пригодны для других типов станков, поэтому представляется рациональным для данной группы станков и, принимая во внимание возможное исследование защитных функций, в зависимости от выбранного режима работы и положения защитного ограждения представить перечень допустимых и запрещенных технологических процессов.

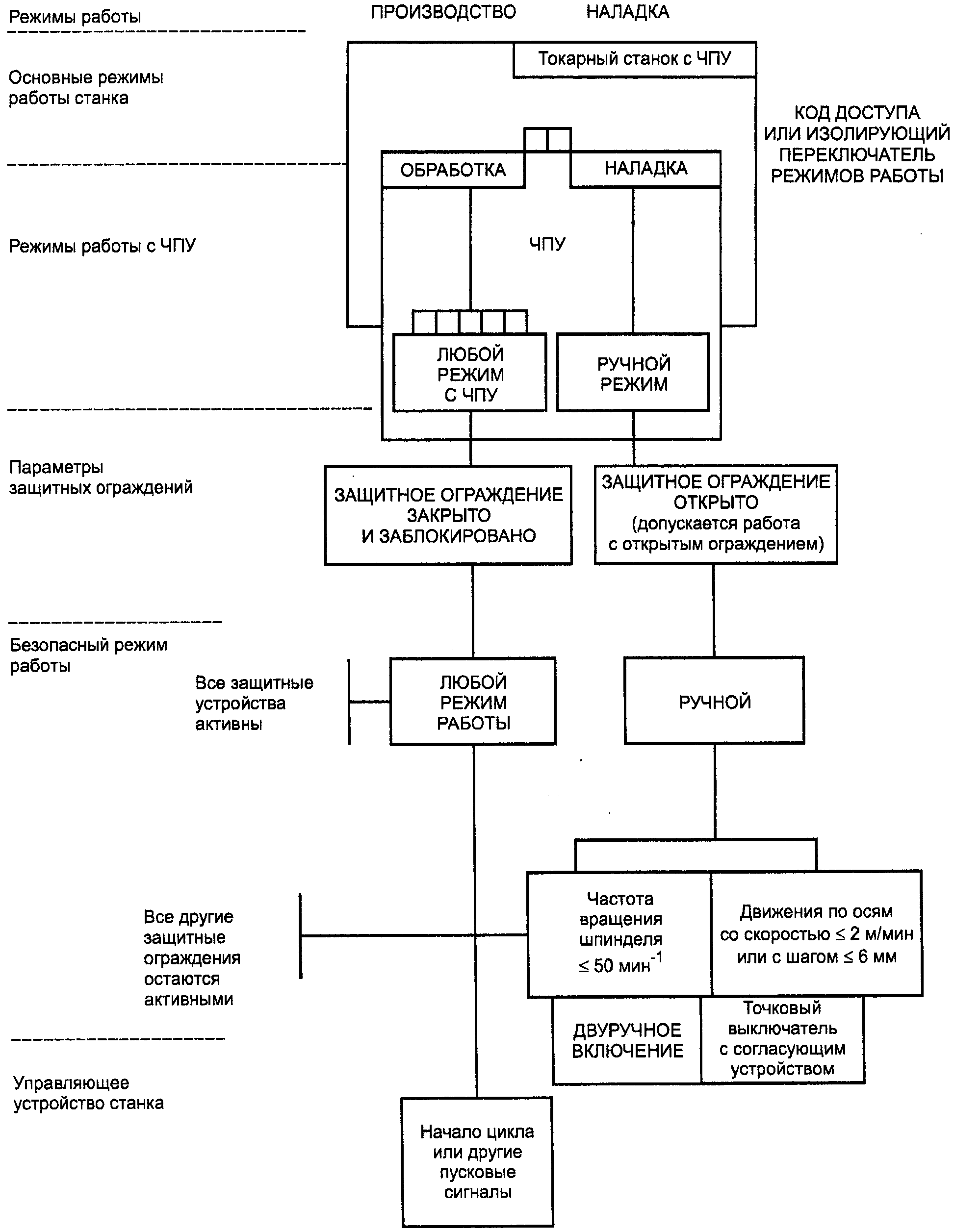

Таблица A.1
Взаимозависимость между частями станка при различных
режимах работы для обеспечения безопасности
???????????????????????????????????????????????????????????????????????????
?Установка? Режим ? Положение перемещаемого разделяющего защитного ?
?переклю- ? работы ? ограждения ?
?чателя ? с ЧПУ ??????????????????????????????????????????????????????
?режимов ?(ИСО 2806)? Закрыто ? Открыто ? Условие ? Повторное ?
?работы ? ? ? ? открывания ? закрытие ?
???????????????????????????????????????????????????????????????????????????
?Произ- ? Ручной и ? Все ? Нельзя ? Шпиндель ? Нет автома-?
?водство ?одиночный ?функции ?запустить: ?неподвижен. ?тического ?
? ?цикл ?станка ? - шпиндель; ? Остановлены:?повторного ?
? ? ?готовы к ? - устройства? - движения ?запуска. ?
? ? ?работе. ?манипулирова-?устройства ? Функции ?
? ? ? Блокировка?ния обрабаты-?манипулиро- ?станка после?
? ? ?защитного ?ваемой ?вания обра- ?возврата ?
? ? ?ограждения ?деталью или ?батываемой ?защитного ?
? ? ?включена ?инструментом;?деталью или ?ограждения ?
? ? ? ? - приводы ?инструментом;?в исходное ?
? ? ? ?движения ? - приводы ?положение ?
? ? ? ?узлов по осям?движения ?готовы к ?
? ? ? ?координат; ?узлов по осям?работе в ?
? ? ? ? - накопитель?координат; ?режиме ?
? ? ? ?инструмента. ? - накопитель?"Ручной" или?
? ? ? ? Следует ?инструмента. ?"Одиночный ?
? ? ? ?извещение ? Подача СОЖ ?цикл" ?
? ? ? ?об ошибке при?выключена ? ?
? ? ? ?команде ? ? ?
? ? ? ?"Пуск". ? ? ?
? ? ? ? Зажимную ? ? ?
? ? ? ?цангу можно ? ? ?
? ? ? ?запускать ? ? ?
? ?????????????????????????????????????????????????????????????????
? ? Автомати-? Все ? Нельзя ? Остановка ? Нет автома-?
? ?ческий и ?функции ?запустить: ?цикла: ?тического ?
? ?одиночный ?станка ? - шпиндель; ? - шпиндель ?повторного ?
? ?цикл ?готовы к ? - устройства?неподвижен; ?запуска. ?
? ? ?работе. ?манипуляции ? - шпиндели ? Функции ?
? ? ? Блокировка?обрабатывае- ?приводного ?станка после?
? ? ?защитного ?мой деталью ?инструмента ?возврата ?
? ? ?ограждения ?или ?неподвижны. ?защитного ?
? ? ?включена ?инструментом;? Остановлены:?ограждения ?
? ? ? ? - движения ? - движения ?в исходное ?
? ? ? ?узлов по осям?устройства ?положение ?
? ? ? ?координат; ?манипуляции ?готовы к ?
? ? ? ? - накопитель?обрабатывае- ?работе в ?
? ? ? ?инструмента. ?мой деталью ?режиме ?
? ? ? ? Извещение ?или ?"Автомати- ?
? ? ? ?об ошибке при?инструментом;?ческий" ?
? ? ? ?команде ? - движения ? ?
? ? ? ?"Пуск". ?узлов по осям? ?
? ? ? ? Зажимную ?координат; ? ?
? ? ? ?цангу можно ? - накопитель? ?
? ? ? ?запускать ?инструмента. ? ?
? ? ? ? ? Подача СОЖ ? ?
? ? ? ? ?выключена ? ?
???????????????????????????????????????????????????????????????????????????
?Наладка ? Ручной и ? - ? Следующие ? Сниженная ? - ?
? ?одиночный ? ?функции ?скорость ? ?
? ?цикл или ? ?выполнимы в ?вращения ? ?
? ?тестовый ? ?сочетании с ?шпинделя и ? ?
? ?прогон ? ?защитными ?подачи. ? ?
? ? ? ?ограждениями:? Устройства ? ?
? ? ? ? - сниженная ?манипуляции ? ?
? ? ? ?частота ?обрабатывае- ? ?
? ? ? ?вращения ?мой деталью ? ?
? ? ? ?шпинделя; ?или ? ?
? ? ? ? - движения ?инструментом ? ?
? ? ? ?устройств ?управляются и? ?
? ? ? ?манипуляции ?контролиру- ? ?
? ? ? ?обрабатывае- ?ются. ? ?
? ? ? ?мой деталью ? Для работы ? ?
? ? ? ?или ?требуются ? ?
? ? ? ?инструментом ?ручное ? ?
? ? ? ?только со ?управление ? ?
? ? ? ?сниженной ?в толчковом ? ?
? ? ? ?скоростью; ?режиме или ? ?
? ? ? ? - движения ?согласующее ? ?
? ? ? ?узлов по осям?устройство ? ?
? ? ? ?координат ?и командное ? ?
? ? ? ?только с ?устройство ? ?
? ? ? ?пониженной ?"Пуск" ? ?
? ? ? ?подачей или ? ? ?
? ? ? ?пошаговые; ? ? ?
? ? ? ? - дальнейшее? ? ?
? ? ? ?включение ? ? ?
? ? ? ?накопителя ? ? ?
? ? ? ?инструмента. ? ? ?
? ? ? ? Дополнитель-? ? ?
? ? ? ?но допустимы ? ? ?
? ? ? ?следующие ? ? ?
? ? ? ?функции: ? ? ?
? ? ? ? - запуск ? ? ?
? ? ? ?зажимного ? ? ?
? ? ? ?патрона; ? ? ?
? ? ? ? - включение ? ? ?
? ? ? ?устройства ? ? ?
? ? ? ?зажима обра- ? ? ?
? ? ? ?батываемой ? ? ?
? ? ? ?детали ? ? ?
? ? ? ?зажимной ? ? ?
? ? ? ?цанги. ? ? ?
? ? ? ? Подача СОЖ ? ? ?
? ? ? ?вкл./выкл. ? ? ?
? ?????????????????????????????????????????????????????????????????
? ? Автомати-? Такие же ? Такие же ? - ? - ?
? ?ческий и ?условия, ?условия, как ? ? ?
? ?одиночный ?как для ?для режима ? ? ?
? ?цикл или ?режима ?работы "Про- ? ? ?
? ?тестовый ?"Произ- ?изводство" ? ? ?
? ?прогон ?водство" ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Таблица A.2
Взаимосвязь работы шпинделя и зажимного патрона
Таблица A.3
Контроль усилия зажима зажимной цанги
Для специальных зажимных патронов следует руководствоваться рекомендациями поставщика патронов.
(обязательное)
ИСПЫТАНИЕ НА УДАРНУЮ ПРОЧНОСТЬ
B.1. Общие положения
Настоящее приложение определяет методику испытания ограждений, используемых на токарных станках-автоматах, с целью минимизировать риски выброса деталей из рабочей зоны.
В соответствии с этой методикой следует испытывать как материалы, из которых изготавливаются ограждения, так и ограждения в целом.
B.2. Метод испытания
B.2.1. Предварительные замечания
Настоящий метод испытания моделирует опасность, вызываемую выбросом кулачков, и его используют для станков, оборудованных токарными патронами со стандартными закаленными вставными кулачками. Испытание показывает прочность защитных ограждений и/или применяемых в них материалов. Метод испытания годен для станков, оборудованных токарными патронами со стандартными закаленными вставными кулачками, которые работают с предусмотренными в таблице B.2 максимальными скоростями. Если масса кулачка или ее окружная скорость превышает указанные в таблице B.2 значения, условия испытания следует соответственно корректировать. При применении цельного зажимного кулачка в расчет принимают общую массу этого кулачка.
B.2.2. Испытательное оборудование
Испытательное оборудование состоит из перемещаемого "снаряда", устройства, которое придает перемещаемому "снаряду" требуемую скорость столкновения (например, пневматическая пушка), и опоры для крепления испытуемого защитного ограждения.
B.2.2.1. Устройство, придающее перемещаемому "снаряду" требуемую скорость столкновения
Устройство, придающее перемещаемому "снаряду" требуемую скорость столкновения, должно иметь возможность увеличить на +/- 5% скорость столкновения перемещаемого "снаряда" с ограждением (см. таблицу B.2 и пример в Приложении C).
B.2.2.2. Перемещаемый "снаряд"
Форма, масса и габариты перемещаемого "снаряда" даны на рисунке B.1 и в таблице B.1.
Перемещаемые "снаряды" следует изготавливать из стали, и они должны иметь следующие механические характеристики:
1) предел прочности при растяжении -
2) предел текучести -
;3) удлинение при разрыве -
.![]() Закалить до
Таблица B.1
B.2.2.3. Измерения скорости
Скорость перемещаемого "снаряда" следует измерять в точке, в которой он уже не подвергается ускорению (т.е. на выходе из устройства, придающего перемещаемому "снаряду" требуемую скорость). Скорость нужно измерять бесконтактным способом с применением бесконтактных датчиков, фотоэлементов или других подходящих средств.
B.2.2.4. Опора для крепления испытуемого защитного ограждения
Испытание проводят с защитным ограждением и/или образцом применяемого материала. Опора испытуемого защитного ограждения должна соответствовать креплению защитного ограждения на станке. Для испытания материала защитного ограждения должны применяться образцы, закрепляемые на рамке с внутренним размером 450 x 450 мм. Рамка должна быть достаточно жесткой. Крепление образца должно осуществляться жестким способом.
B.2.3. Методы испытаний
Для станков, оборудованных зажимными патронами со стандартными насадными кулачками, испытание на ударную прочность должно проводиться перемещаемым "снарядом" (масса, размеры и скорость удара которого соответствуют таблице B.2) таким образом, чтобы масса перемещаемого "снаряда" соответствовала массе кулачка патрона со стандартными насадными кулачками.
Таблица B.2
???????????????????????????????????????????????????????????????????????????
? Класс ? Диаметр ? Окружная ? Размеры ?Масса ?Скорость ?Энергия?
?прочности?зажимного?скорость, ?перемещаемого?перемещае-?удара ?удара, ?
? ?патрона, ? м/с ?"снаряда", мм?мого ?(столкно-? Дж ?
? ? мм ? ???????????????"снаряда",?вения), ? ?
? ? ? ? D ? a ?кг ?м/с ? ?
???????????????????????????????????????????????????????????????????????????
? A ? До 130 ? 25 ? 30 ? 19 ? 0,625 ? 32 ? 310 ?
? 1 ? ? ? ? ? ? ? ?
? A ? ? 40 ? ? ? ? 50 ? 781 ?
? 2 ? ? ? ? ? ? ? ?
? A ? ? 63 ? ? ? ? 80 ? 2000 ?
? 3 ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? B ? Св. 130 ? 40 ? 40 ? 25 ? 1,25 ? 50 ? 1562 ?
? 1 ? до 250 ? ? ? ? ? ? ?
? B ? ? 50 ? ? ? ? 63 ? 2480 ?
? 2 ? ? ? ? ? ? ? ?
? B ? ? 63 ? ? ? ? 80 ? 4000 ?
? 3 ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? C ? Св. 250 ? 40 ? 50 ? 30 ? 2,5 ? 50 ? 3124 ?
? 1 ? ? ? ? ? ? ? ?
? C ? ? 50 ? ? ? ? 63 ? 4960 ?
? 2 ? ? ? ? ? ? ? ?
? C ? ? 63 ? ? ? ? 80 ? 8000 ?
? 3 ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Направление удара должно быть перпендикулярным к поверхности. Целью перемещаемых "снарядов" должны быть самые слабые и наименее благоприятные зоны на образце материала или защитном ограждении.
B.3. Результаты
После окончания испытания повреждения на испытуемом защитном ограждении или материале рассматриваются следующим образом;
B.3.1. Повреждения:
a) выпучивание/коробление (постоянная деформация без трещин);
b) начинающаяся трещина (видимая только на поверхности);
c) сквозная трещина (трещина, видимая с двух сторон поверхности);
d) проникновение (проникновение материала брошенного тела) в объект испытания;
B.3.2. Оценка
Испытание считается выдержанным, если нет сквозных трещин или проникновения материала брошенного тела в объект испытания и если нет дополнительных повреждений согласно B.3.1, перечисления e) и f).
B.4. Акт об испытании
Акт об испытании должен содержать как минимум следующую информацию:
- дату и место проведения испытания, название испытуемого объекта;
- массу перемещаемого "снаряда", размер, скорость;
- наименование производителя станка, тип, максимальный диаметр обточки, максимальную частоту вращения шпинделя, массу и размер зажимного патрона;
- конструкцию, материал и размеры объекта испытания;
- способ крепления или фиксации объекта испытания;
- направление выстрела, точку удара перемещаемого "снаряда";
- результат испытаний.
(справочное)
И ПРИМЕРЫ ИСПЫТУЕМЫХ МАТЕРИАЛОВ
C.1. Пневматическая пушка
Пневматическая пушка состоит из ствола, к которому прикреплен баллон сжатого воздуха (см. рисунок C.1). Сжатый воздух через клапан подается в ствол импульсами, чтобы увеличить скорость перемещаемого "снаряда" в направлении испытуемого объекта.
![]() 1 - измеритель скорости; 2 - ствол;
3 - перемещаемый снаряд; 4 - пульт управления;
5 - баллон сжатого воздуха; 6 - объект испытания
Рисунок C.1. Устройство для испытания на ударную прочность
Баллон сжатого воздуха заправляется из компрессора. Скорость перемещаемого "снаряда" регулируется с помощью изменения давления и объема воздуха.
Скорость перемещаемого "снаряда" измеряется на выходе из ствола прибором для измерения скорости, например бесконтактным датчиком или фотоэлементом.
C.2. Примеры испытуемых материалов
В таблице C.1 приведены примеры материалов, прошедших испытания на ударную прочность согласно таблице B.2 (удар перемещаемым "снарядом" в середину пластины).
Таблица C.1
Примеры испытуемых материалов
???????????????????????????????????????????????????????????????????????????
? Материал ?Толщина t, ?Прочность?Предельное ? Классы сопротивления на ?
? ? мм ?на разрыв?удлинение, ? ударную прочность из ?
? ? ? R , ? % ? таблицы B.2 ?
? ? ? m ? ????????????????????????????
? ? ? Н/мм2 ? ?A ?A ?A ?B ?B ?B ?C ?C ?C ?
? ? ? ? ? 1? 2? 3? 1? 2? 3? 1? 2? 3?
???????????????????????????????????????????????????????????????????????????
?Стальной ? 2 ? 369 ? 28 ?+ ?+ ?- ?- ?- ?- ?- ?- ?- ?
?лист ??????????????????????????????????????????????????????????????
? ? 3 ? 400 ? 28 ?+ ?+ ?- ?+ ?+ ?- ?+ ?- ?- ?
? ??????????????????????????????????????????????????????????????
? ? 4 ? 340 ? 25 ?+ ?+ ?+ ?+ ?+ ?+ ?+ ?+ ?- ?
? ??????????????????????????????????????????????????????????????
? ? 5 ? 305 ? 43 ?+ ?+ ?+ ?+ ?+ ?+ ?+ ?+ ?+ ?
? ??????????????????????????????????????????????????????????????
? ? 6 ? 340 ? 25 ?+ ?+ ?+ ?+ ?+ ?+ ?+ ?+ ?+ ?
???????????????????????????????????????????????????????????????????????????
?Алюминий, ? 5 ? 242 ? 18 ?+ ?+ ?- ?+ ?- ?- ?+ ?- ?- ?
?магний 3 ? ? ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Поликарбонат? 6 ? 68 ? 80 ?+ ?+ ?- ?+ ?- ?- ?- ?- ?- ?
? ??????????????????????????????????????????????????????????????
? ? 8 ? 68 ? 80 ?+ ?+ ?- ?+ ?+ ?- ?+ ?- ?- ?
? ??????????????????????????????????????????????????????????????
? ? 10 ? 68 ? 80 ?+ ?+ ?+ ?+ ?+ ?- ?+ ?+ ?- ?
? ??????????????????????????????????????????????????????????????
? ? 12 ? 68 ? 80 ?+ ?+ ?+ ?+ ?+ ?- ?+ ?+ ?- ?
???????????????????????????????????????????????????????????????????????????
?Поликарбо- ? 2 x 8 ? 68 ? 80 ?+ ?+ ?+ ?+ ?+ ?+ ?+ ?+ ?- ?
?натные ??????????????????????????????????????????????????????????????
?соединения ? 2 x 12 ? 68 ? 80 ?+ ?+ ?+ ?+ ?+ ?+ ?+ ?+ ?+ ?
? ??????????????????????????????????????????????????????????????
? ? 19 ? 68 ? 80 ?+ ?+ ?+ ?+ ?+ ?+ ?+ ?+ ?+ ?
???????????????????????????????????????????????????????????????????????????
?Безопасное ?Стекло + ПК? 68 ? 80 ?+ ?+ ?+ ?+ ?+ ?+ ?+ ?+ ?+ ?
?стекло и ? 6 + 18 ? ? ? ? ? ? ? ? ? ? ? ?
?поликарбо- ? ? ? ? ? ? ? ? ? ? ? ? ?
?натные ? ? ? ? ? ? ? ? ? ? ? ? ?
?соединения ? ? ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? Примечания. 1. Знак "+" означает, что требования выполнены, знак?
?"-" - требования не выполнены. ?
? 2. Рекомендуется применять поликарбонат, покрытый защитным слоем, с?
?целью защиты от повреждений СОЖ, маслом, масляным туманом и стружкой.?
?Кроме того, рекомендуется уплотнять канты пластин из поликарбоната, чтобы?
?предотвратить проникновение СОЖ, масла или масляного тумана. ?
???????????????????????????????????????????????????????????????????????????
(обязательное)
Рабочие условия для измерения шума:
- вращения шпинделя на холостом ходу со скоростью, равной 80% максимальной;
- перемещения обрабатываемой детали;
- смена инструмента и перемещения по осям координат;
- работа конвейера для удаления стружки (если имеется).
Крепление станка и режим работы должны соответствовать инструкциям производителя и быть идентичны для определения уровня звукового давления, издаваемого на рабочем месте, и уровней звуковой мощности.
Уровень звукового давления на рабочем месте следует измерять в соответствии с ЕН ИСО 11202 при соблюдении следующих условий:
- показатель акустических условий окружающей среды
- разница между фоновым уровнем звукового давления и уровнем звукового давления на рабочем месте должна быть не менее 6 дБ;
- локальный показатель акустических условий окружающей среды
Уровни звуковой мощности следует определять в соответствии с методом измерения по огибающей поверхности, указанным в ЕН ИСО 3746, при соблюдении следующих условий:
- показатель акустических условий окружающей среды
- разница между фоновым уровнем звукового давления и уровнем звукового давления, издаваемого станком в каждой точке измерения, должна быть не менее 6 дБ;
- формула корректировки для этой разницы в соответствии с требованиями ЕН ИСО 3746 (пункт 8.2) должна применяться до разницы, равной 10 дБ;
- измерение уровня звукового давления станка следует проводить на расстоянии 1 м от источника звука;
- там, где расстояние от станка до дополнительного устройства меньше 2 м, дополнительное устройство должно быть включено в спецификацию;
- требование по времени измерения 30 с в соответствии с ЕН ИСО 3746 (пункт 7.5.3) должно быть исключено;
- точность испытания должна быть не хуже 3-й степени;
- число позиций микрофона должно совпадать с числом, указанным в ЕН ИСО 3746.
Альтернативно там, где оборудование и методы измерения применяют в зависимости от типа станка, уровни звуковой мощности можно также измерять с высокой точностью методом по ЕН ИСО 3744 без вышеуказанных изменений.
Уровень звуковой мощности методом интенсивности определяют по ЕН ИСО 9614-1 (применение необходимо согласовать между поставщиком и потребителем).
(справочное)
С ЗАЩИТНЫМИ ОГРАЖДЕНИЯМИ
Энергию столкновения
- для станков, оснащенных зажимным патроном:
,где n - наибольшая частота вращения шпинделя,
B - наибольший наружный диаметр зажимного патрона, которым оснащен станок, м,
m - масса стандартного кулачка (патрона), кг;
- для станков, оснащенных зажимной цангой:
,где n - наибольшее число оборотов шпинделя,
d - наибольший наружный диаметр прутка, м,
l - наибольшая длина детали, м,
p - удельная масса прутка, кг/м3.
Это уравнение справедливо при длине выбрасываемой части прутка не более 5d и угле выброса, равном 30° к оси вращения.
(обязательное)
(РЕГИОНАЛЬНЫХ) СТАНДАРТОВ НАЦИОНАЛЬНЫМ СТАНДАРТАМ
РОССИЙСКОЙ ФЕДЕРАЦИИ
Таблица G.1
???????????????????????????????????????????????????????????????????????????
?Обозначение ссылочного ? Обозначение и наименование соответствующего ?
? международного ? национального стандарта Российской Федерации ?
? (регионального) ? ?
? стандарта ? ?
???????????????????????????????????????????????????????????????????????????
?ЕН 292-1:1991 ? ГОСТ ИСО/ТО 12100-1-2001 Безопасность ?
? ?оборудования. Основные понятия, общие принципы ?
? ?конструирования. Часть 1. Основные термины, ?
? ?методика ?
???????????????????????????????????????????????????????????????????????????
?ЕН 292-2:1991 + А1:1995? ГОСТ ИСО/ТО 12100-2-2002 Безопасность ?
? ?оборудования. Основные понятия, общие принципы ?
? ?конструирования. Часть 2. Технические правила и ?
? ?технические требования ?
???????????????????????????????????????????????????????????????????????????
?ЕН 294:1992 ? ГОСТ Р 51334-99 Безопасность машин. Безопасные ?
? ?расстояния для предохранения верхних конечностей ?
? ?от попадания в опасную зону ?
???????????????????????????????????????????????????????????????????????????
?ЕН 349 ? ГОСТ Р 51335-99 Безопасность машин. Минимальные ?
? ?расстояния для предотвращения защемления частей ?
? ?человеческого тела ?
???????????????????????????????????????????????????????????????????????????
ИС NORMPROD: примечание.
машин. Установки аварийного выключения. Функции. Принципы проектирования",
?ЕН 418:1992 ? ГОСТ ЕН 418-2002 Безопасность машин. Установки ?
? ?аварийного отключения. Функции. Принципы ?
? ?проектирования ?
???????????????????????????????????????????????????????????????????????????
?ЕН 547-1 ? <*> ?
???????????????????????????????????????????????????????????????????????????
?ЕН 547-2 ? <*> ?
???????????????????????????????????????????????????????????????????????????
?ЕН 563:1994 ? ГОСТ Р 51337-99 Безопасность машин. Температуры ?
? ?касаемых поверхностей. Эргономические данные для ?
? ?установления предельных величин горячих ?
? ?поверхностей ?
???????????????????????????????????????????????????????????????????????????
?ЕН 574:1996 ? ГОСТ ИСО 13851-2005 Безопасность оборудования. ?
? ?Двуручные устройства управления. Функциональные ?
? ?аспекты и принципы конструирования ?
???????????????????????????????????????????????????????????????????????????
?ЕН 614-1 ? ГОСТ Р ЕН 614-1-2003 Безопасность оборудования. ?
? ?Эргономические принципы конструирования. Часть 1.?
? ?Термины, определения и общие принципы ?
???????????????????????????????????????????????????????????????????????????
?ЕН 894-1:1997 ? <*> ?
???????????????????????????????????????????????????????????????????????????
?ЕН 894-2:1997 ? ГОСТ Р 51341-99 Безопасность машин. ?
? ?Эргономические требования по конструированию ?
? ?средств отображения информации и органов ?
? ?управления. Часть 2. Средства отображения ?
? ?информации ?
???????????????????????????????????????????????????????????????????????????
?ЕН 894-3:2000 ? <*> ?
???????????????????????????????????????????????????????????????????????????
?ЕН 953:1997 ? ГОСТ Р 51342-99 Безопасность машин. Съемные ?
? ?защитные устройства. Общие требования по ?
? ?конструированию и изготовлению неподвижных ?
? ?и перемещаемых съемных защитных устройств ?
???????????????????????????????????????????????????????????????????????????
?ЕН 954-1:1996 ? ГОСТ Р ИСО 13849-1-2003 Безопасность ?
? ?оборудования. Элементы систем управления, ?
? ?связанные с безопасностью. Часть 1. Общие ?
? ?принципы конструирования ?
???????????????????????????????????????????????????????????????????????????
?ЕН 982:1996 ? ГОСТ 31177-2003 (ЕН 982:1996) Безопасность ?
? ?оборудования. Требования безопасности к ?
? ?гидравлическим и пневматическим системам ?
? ?и их компонентам. Гидравлика (MOD) ?
???????????????????????????????????????????????????????????????????????????
?ЕН 983:1996 ? ГОСТ 30869-2003 (ЕН 983:1996) Безопасность ?
? ?оборудования. Требования безопасности к ?
? ?гидравлическим и пневматическим системам ?
? ?и их компонентам. Пневматика ?
???????????????????????????????????????????????????????????????????????????
?ЕН 999 ? ГОСТ ИСО 13855-2006 Безопасность оборудования. ?
? ?Расположение защитных устройств с учетом ?
? ?скоростей приближения частей тела человека ?
???????????????????????????????????????????????????????????????????????????
?ЕН 1005-1 ? <*> ?
???????????????????????????????????????????????????????????????????????????
?ЕН 1005-2 ? ГОСТ ЕН 1005-2-2005 Безопасность машин. ?
? ?Физические возможности человека. Часть 2. ?
? ?Составляющая ручного труда при работе с машинами ?
? ?и механизмами ?
???????????????????????????????????????????????????????????????????????????
?ЕН 1005-3 ? <*> ?
???????????????????????????????????????????????????????????????????????????
?ЕН 1005-4 ? <*> ?
???????????????????????????????????????????????????????????????????????????
?ЕН 1037:1995 ? ГОСТ Р 51343-99 Безопасность машин. ?
? ?Предотвращение неожиданного пуска ?
???????????????????????????????????????????????????????????????????????????
?ЕН 1050:1996 ? ГОСТ Р 51344-99 Безопасность машин. Принципы ?
? ?оценки и определения риска ?
???????????????????????????????????????????????????????????????????????????
?ЕН 1070:1998 ? ГОСТ ЕН 1070-2003 Безопасность оборудования. ?
? ?Термины и определения ?
???????????????????????????????????????????????????????????????????????????
?ЕН 1088:1995 ? ГОСТ Р 51345-99 Безопасность машин. ?
? ?Блокировочные устройства, связанные с защитными ?
? ?устройствами. Принципы конструирования и выбора ?
???????????????????????????????????????????????????????????????????????????
ИС NORMPROD: примечание.
?ЕН 1550:1997 ? ГОСТ Р 51346-99 Безопасность ?
? ?металлообрабатывающих станков. Требования ?
? ?безопасности для разработки и конструирования ?
? ?зажимных патронов заготовок ?
???????????????????????????????????????????????????????????????????????????
?ЕН 1760-2 ? ГОСТ ЕН 1760-1-2004 Безопасность машин. ?
? ?Защитные устройства, реагирующие на давление. ?
? ?Часть 1. Основные принципы конструирования ?
? ?и испытаний ковриков и полов, реагирующих ?
? ?на давление ?
???????????????????????????????????????????????????????????????????????????
?ЕН 1837:1999 ? ГОСТ ЕН 1837-2002 Безопасность машин. ?
? ?Встроенное освещение машин ?
???????????????????????????????????????????????????????????????????????????
?ЕНV 26385 ? <*> ?
???????????????????????????????????????????????????????????????????????????
ИС NORMPROD: примечание.
?ЕН 60204-1:1997 ? ГОСТ Р МЭК 60204-1-99 Безопасность машин. ?
? ?Электрооборудование машин и механизмов. Часть 1. ?
? ?Общие требования ?
? ? ГОСТ Р 51838-2001 Безопасность машин. ?
? ?Электрооборудование производственных машин. ?
? ?Методы испытаний ?
???????????????????????????????????????????????????????????????????????????
?ЕН 60529:1991 ? ГОСТ 14254-96 (МЭК 529-89) Степени защиты, ?
? ?обеспечиваемые оболочками (Код IP) ?
???????????????????????????????????????????????????????????????????????????
?ЕН ИСО 3744:1995 ? ГОСТ Р 51401-99 (ИСО 3744-94) Шум машин. ?
? ?Определение уровней звуковой мощности источников ?
? ?шума по звуковому давлению. Технический метод ?
? ?в существенно свободном звуковом поле над ?
? ?звукоотражающей плоскостью ?
???????????????????????????????????????????????????????????????????????????
?ЕН ИСО 3746:1995 ? ГОСТ Р 51402-99 (ИСО 3746-95) Шум машин. ?
? ?Определение уровней звуковой мощности источников ?
? ?шума по звуковому давлению. Ориентировочный метод?
? ?с использованием измерительной поверхности над ?
? ?звукоотражающей плоскостью ?
???????????????????????????????????????????????????????????????????????????
?ЕН ИСО 4871:1996 ? ГОСТ 30691-2001 (ИСО 4871-96) Шум машин. ?
? ?Заявление и контроль значений шумовых ?
? ?характеристик ?
???????????????????????????????????????????????????????????????????????????
?ЕН ИСО 9614-1:1995 ? ГОСТ 30457-97 (ИСО 9614-1-93) Акустика. ?
? ?Определение уровней звуковой мощности источника ?
? ?шума на основе интенсивности звука. Измерение ?
? ?в дискретных точках. Технический метод ?
???????????????????????????????????????????????????????????????????????????
?ЕН ИСО 11202:1995 ? ГОСТ 31169-2003 (ИСО 11202-1995) Шум машин. ?
? ?Измерение уровней звукового давления излучения ?
? ?на рабочем месте и в других контрольных точках. ?
? ?Ориентировочный метод измерений на месте ?
? ?установки (MOD) ?
???????????????????????????????????????????????????????????????????????????
?ЕН ИСО 11204:1995 ? ГОСТ 30683-2000 (ИСО 11204-95) Шум машин. ?
? ?Измерение уровней звукового давления излучения ?
? ?на рабочем месте и в других контрольных точках. ?
? ?Метод с коррекциями на акустические условия ?
???????????????????????????????????????????????????????????????????????????
?ЕН ИСО 11688-1:1998 ? <*> ?
???????????????????????????????????????????????????????????????????????????
?утверждения рекомендуется использовать перевод на русский язык данного?
?международного стандарта, который находится в Федеральном информационном?
?фонде технических регламентов и стандартов. ?
???????????????????????????????????????????????????????????????????????????
Другие процессы металлообработки и соответствующая дополнительная информация рассмотрены в следующих стандартах:
[2] ИСО 447:1984 Станки металлорежущие. Направление движения органов управления
[3] ИСО 1219-1991 Гидравлические системы и компоненты. Графические символы и принципиальные схемы
[4] ИСО 2972:1979 Станки с числовым программным управлением. Символы
[5] ИСО 7000:1989 Графические символы для применения на оборудовании. Указатель и обзор
[6] ЕН 547-3 Безопасность машин. Антропометрические размеры. Часть 3. Антропометрические данные
[7] ЕН 12415:2000 Безопасность станков. Легкие токарные станки с числовым программным управлением и обрабатывающие центры
[8] ЕН 12478:2000 Безопасность станков. Тяжелые токарные станки с числовым программным управлением и обрабатывающие центры
[9] ЕН 12626:1997 Безопасность станков. Станки для лазерной обработки. Требования по безопасности (ИСО 11553:1996, модифицированный)
[10] ЕН 12840:2001 Безопасность станков. Токарные станки с ручным управлением, с автоматическим управлением или без него
[11] ЕН 13218 Безопасность станков. Стационарные шлифовальные станки
[12] ЕН 60825-1:1994 Безопасность лазерного оборудования. Часть 1. Классификация оборудования, требования и инструкция для пользователя (МЭК 60825-1:1993)
[13] МЭК 61508 Функциональная безопасность относящихся к безопасности электрических/электронных/программируемых электронных систем
[14] МЭК 61511 Программное обеспечение для компьютеров, применяемых в промышленных относящихся к безопасности системах <*>.
--------------------------------
<*> В разработке.
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/10/gost_70700.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
