"ГОСТ Р 52949-2008. Фитинги-переходники из меди и медных сплавов для соединения трубопроводов. Технические условия"
(утв. Приказом Ростехрегулирования от 14.08.2008 N 172-ст)

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

1. Разработан Техническим комитетом по стандартизации ТК 106 "Цветметпрокат", Научно-исследовательским, проектным и конструкторским институтом сплавов и обработки цветных металлов "Открытое акционерное общество "Институт Цветметобработка".

2. Внесен Техническим комитетом по стандартизации ТК 106 "Цветметпрокат".

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 14 августа 2008 г. N 172-ст.

4. Настоящий стандарт разработан с учетом основных нормативных положений регионального стандарта ЕН 1254-4:1998 "Медь и медные сплавы. Фитинги. Часть 4. Фитинги, присоединяемые комбинацией капиллярной пайки твердым или мягким припоем или обжатия с другими типами соединений (EN 1254-4:1998 "Copper and copper alloys - Plumbing fittings - Part 4: Fittings combining other end connections with capillary or compression ends", NEQ).

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Настоящий стандарт распространяется на фитинги-переходники из меди и медных сплавов с разными концами: для пайки или прессования с одной стороны и резьбовыми - с другой, предназначенные для соединения медных труб, изготовленных по ГОСТ Р 52318, и устанавливает требования к фитингам-переходникам, используемым в системах: питьевого водоснабжения, холодного и горячего водоснабжения, водяного (парового) отопления, нагревательных и охлаждающих, канализации, водоочистных сооружений и газоснабжения.

Стандарт устанавливает резьбовые соединения концов фитингов, типы и размеры резьбы.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 52318-2005. Трубы медные круглого сечения для воды и газа. Технические условия

ГОСТ Р 52922-2008. Фитинги из меди и медных сплавов для соединения медных труб способом капиллярной пайки. Технические условия

ГОСТ Р 52948-2008. Фитинги из меди и медных сплавов для соединения медных труб способом прессования. Технические условия

ГОСТ 2533-88. Калибры для трубной цилиндрической резьбы. Допуски

ГОСТ 6211-81. Основные нормы взаимозаменяемости. Резьба трубная коническая

ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая

ГОСТ 7157-79. Калибры для трубной конической резьбы. Типы. Основные размеры и допуски

ГОСТ 24939-81. Калибры для цилиндрических резьб. Виды.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1. Фитинг: устройство в трубопроводной системе, предназначенное для соединения труб между собой или с другими компонентами этой системы.

3.2. Резьбовое соединение: соединение, которое обеспечивает разъединение системы без нарушения других секций трубы.

Резьбовое соединение может быть: сфера в конус, конус в конус или конус в радиус или в плоскую поверхность с уплотнителем.

Составные части резьбового соединения должны быть только от одного конкретного производителя.

4.1. Материалы, технические требования, методы контроля и испытаний, правила приемки, маркировка, упаковка, транспортирование и хранение должны соответствовать требованиям для фитингов-переходников:

- с концом для капиллярной пайки по ГОСТ Р 52922;

- с концом для прессования по ГОСТ Р 52948.

4.2. Резьбовое соединение при сборке должно выдерживать максимальное эксплуатационное давление для соответствующего конца трубы. При разъединении и повторном присоединении резьбовое соединение должно выдерживать максимальное эксплуатационное давление.

4.3. При монтаже трубопровода должны быть применены внутреннее и наружное цилиндрические и наружное коническое резьбовые соединения.

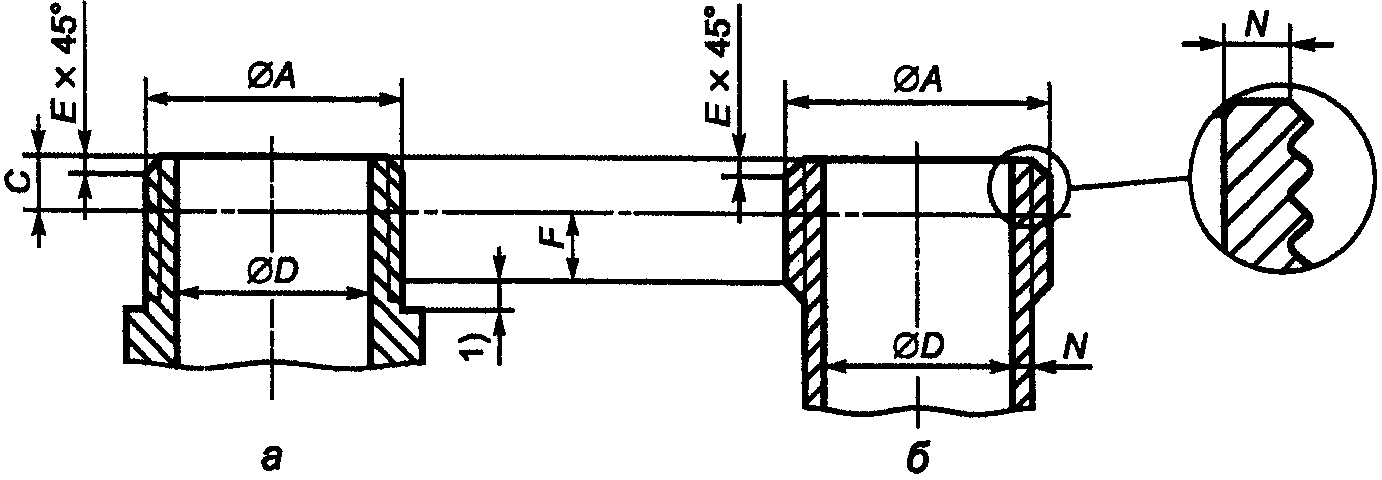

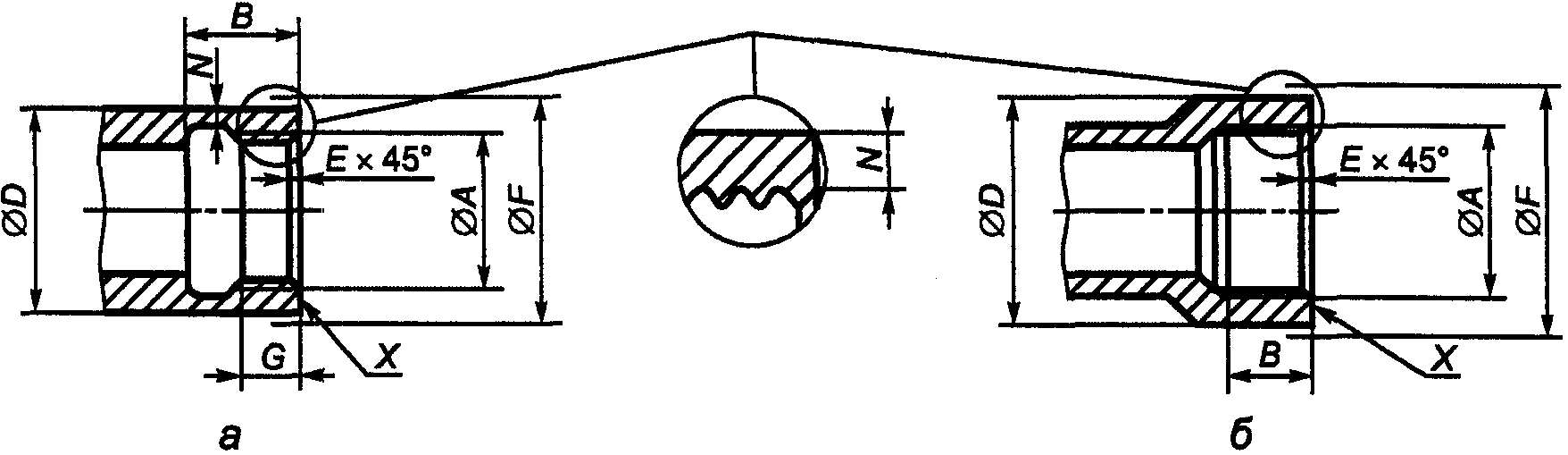

4.4. Внутреннее цилиндрическое резьбовое соединение приведено на рисунках 1 и 2.

Размеры внутренней цилиндрической резьбы должны соответствовать указанным в таблицах 1 и 2.

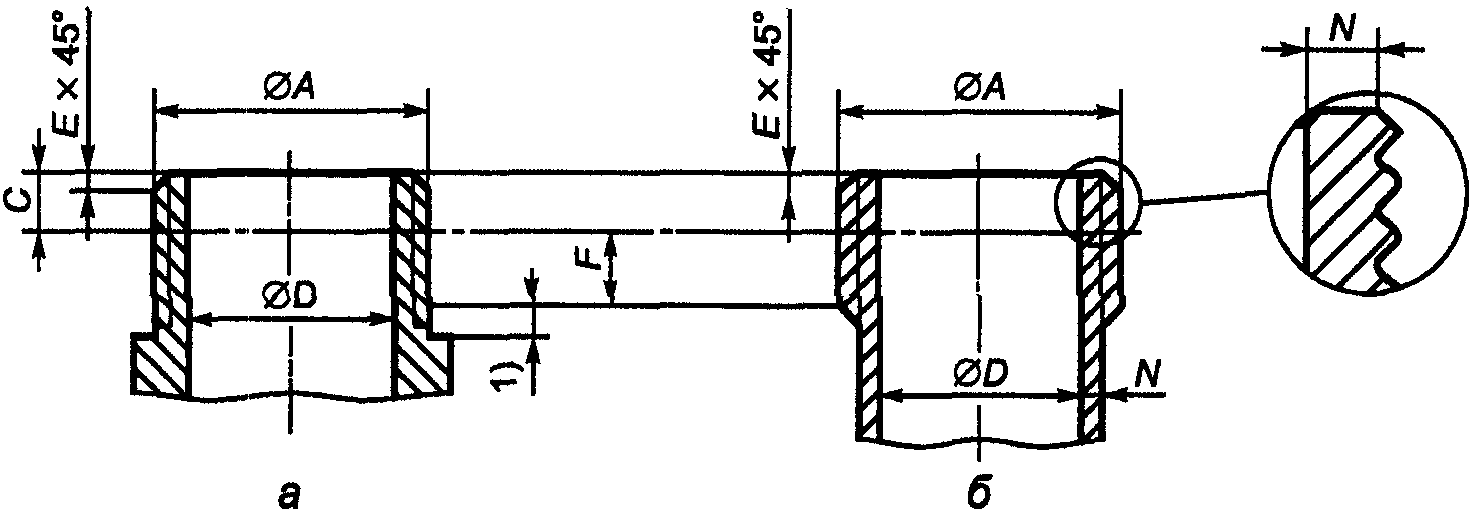

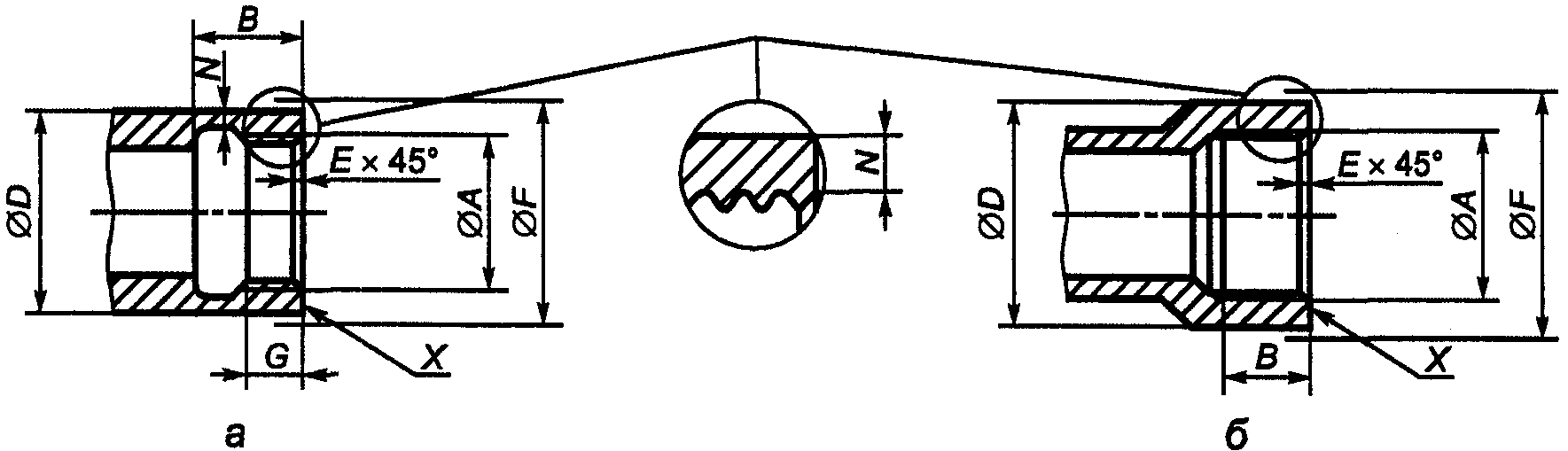

4.5. Наружное коническое резьбовое соединение приведено на рисунках 3 и 4.

--------------------------------

<1> R - сбег резьбы.

--------------------------------

<1> R - сбег резьбы.

Размеры наружной конической резьбы должны соответствовать указанным в таблицах 3 и 4.

4.6. Наружное цилиндрическое резьбовое соединение приведено на рисунке 5.

Размеры наружной цилиндрической резьбы должны соответствовать указанным в таблице 5.

4.7. Предельное отклонение по диаметру фитингов с резьбовыми концами проверяют при помощи калибров по ГОСТ 2533, ГОСТ 7157 и ГОСТ 24939.

4.8. Момент вращения при уплотнении требуется прикладывать к гайке и на прямой участок трубы.

4.9. Минимальная толщина стенки у резьбовой части фитинга должна соответствовать указанной в таблице 6.

4.10. Минимальное поперечное сечение для фитингов с разными концами не распространяется на другие выходные отверстия.

4.11. Минимальный наружный диаметр торца на фитингах, имеющих уплотняющую фаску, должен соответствовать размеру C, указанному в таблице 5.

4.12. Свободные фланцы и крепеж на фитингах фланцевого типа может быть из черного металла, если другой не указан.

Примечание. Требования к защите от коррозии фланцев и крепежа из черных металлов указывает потребитель.
