Название документа
"ГОСТ Р ИСО 4127-2-2005. Судостроение. Суда внутреннего плавания. Киповые планки. Часть 2. Киповые планки с роульсами"
(утв. Приказом Ростехрегулирования от 28.12.2005 N 401-ст)
"ГОСТ Р ИСО 4127-2-2005. Судостроение. Суда внутреннего плавания. Киповые планки. Часть 2. Киповые планки с роульсами"
(утв. Приказом Ростехрегулирования от 28.12.2005 N 401-ст)
Утвержден и введен в действие
Приказом Ростехрегулирования
от 28 декабря 2005 г. N 401-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СУДОСТРОЕНИЕ.
СУДА ВНУТРЕННЕГО ПЛАВАНИЯ
КИПОВЫЕ ПЛАНКИ
ЧАСТЬ 2
КИПОВЫЕ ПЛАНКИ С РОУЛЬСАМИ
ISO 4127-2:1980
Shipbuilding. Inland vessels. Fairleads.
Part 2. Roller fairleads
(IDT)
ГОСТ Р ИСО 4127-2-2005
Дата введения
1 января 2007 года
Цели и принципы стандартизации в Российской Федерации установлены Федеральным
законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации -
ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
1. Подготовлен Научно-исследовательским институтом по стандартизации и сертификации "Лот" ФГУП "ЦНИИ им. акад. А.Н. Крылова" на основе аутентичного перевода международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 005 "Судостроение".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. N 401-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 4127-2:1980 "Судостроение. Суда внутреннего плавания. Киповые планки. Часть 2. Киповые планки с роульсами" (ISO 4127-2:1980 "Shipbuilding - Inland vessels - Fairleads - Part 2: Roller fairleads").
5. Введен впервые.
Настоящий стандарт устанавливает типы, виды, основные параметры и технические требования для киповых планок с роульсами, применяемых на судах внутреннего плавания.
2.1. Типы
Стандарт устанавливает два типа киповых планок:
Z - обычная киповая планка с роульсами;
R - киповая планка с откидным роульсом.
2.2. Способ крепления
Стандарт устанавливает два способа крепления киповых планок с роульсами:
P - для крепления болтами (см. левую часть
рисунков 1 и
2);

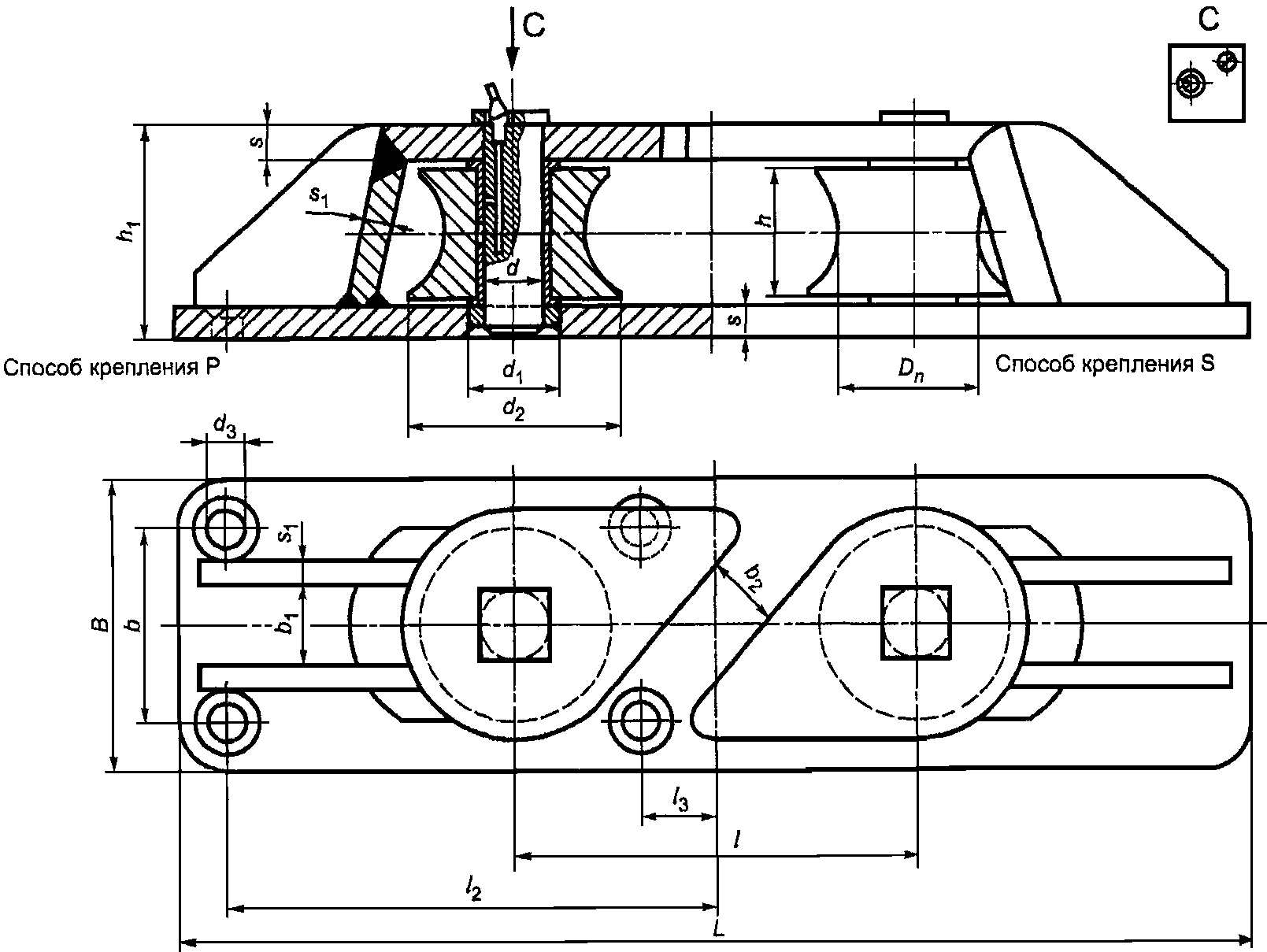

Рисунок 1. Обычная киповая планка с роульсами (тип Z)

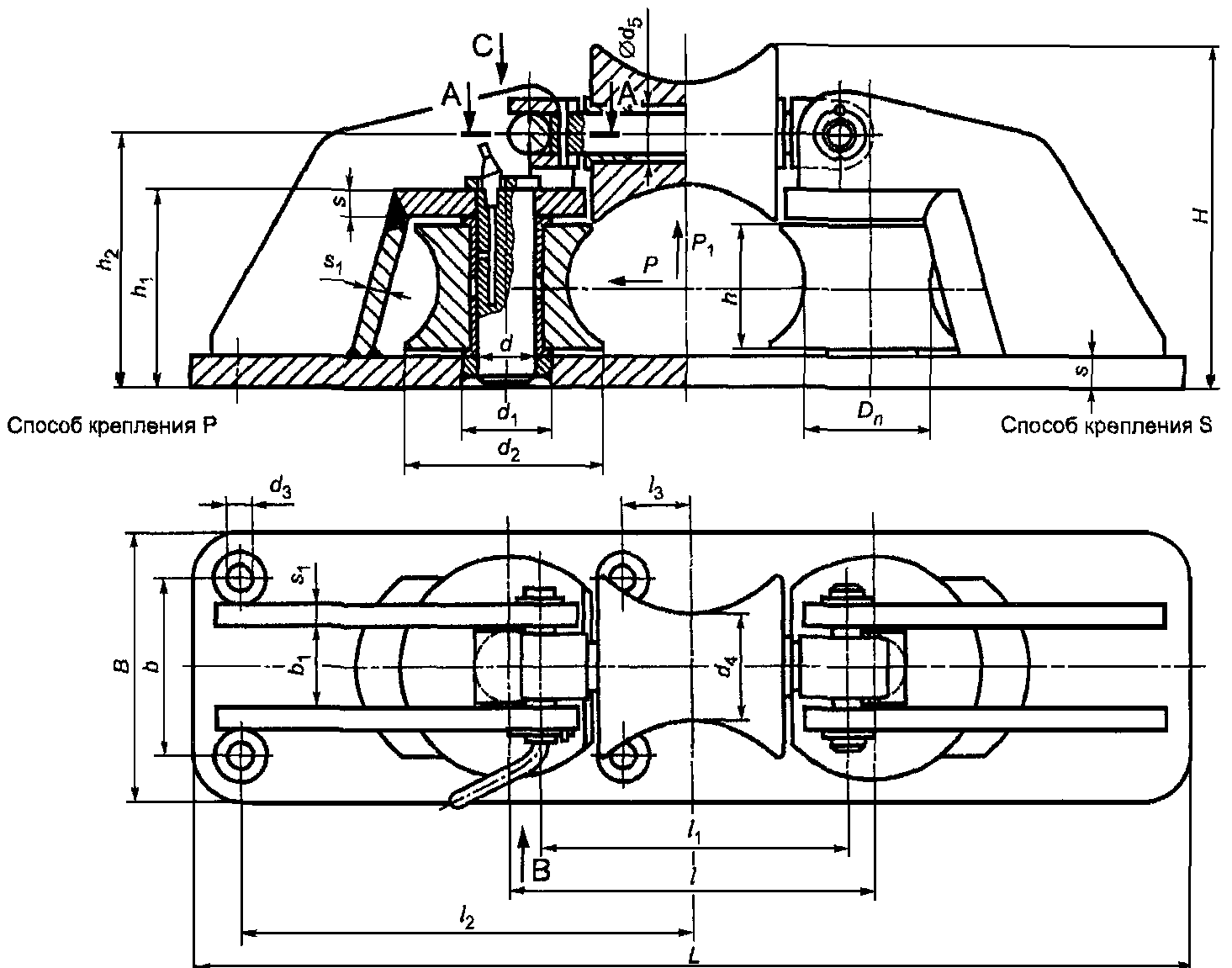

Рисунок 2. Киповая планка с откидным роульсом (тип R)
2.3. Номинальные размеры
Номинальным размером киповой планки с роульсом является номинальный диаметр роульса в миллиметрах.
Номинальные размеры следующие:
тип Z - 80; 100; 150;
тип R - 80; 100; 125; 150.
3.1. Основные размеры и нагрузки киповой планки с роульсом указаны на
рисунках 1 и
2 и в таблицах 1 и
2.
Таблица 1
Основные размеры (тип Z)
Размеры в миллиметрах
??????????????????????????????????????????????????????????????????
?Типо- ? D ? d ? d ? d ? d ? h ? h ? L ? l ? l ? l ?
?размер? n ? ? 1 ? 2 ? 3 ? ? 1 ? ? ? 2 ? 3 ?
??????????????????????????????????????????????????????????????????
? I ? 80 ? 32 ? 60 ? 120 ? 18 ? 76 ?126 ?640 ?240 ?290 ? 48 ?
??????????????????????????????????????????????????????????????????
? II ? 100 ? 40 ? 70 ? 160 ? 22 ? 96 ?154 ?800 ?300 ?365 ? 60 ?
??????????????????????????????????????????????????????????????????
? III ? 150 ? 60 ?100 ? 220 ? 28 ?132 ?216 ?1200?450 ?560 ? 90 ?
??????????????????????????????????????????????????????????????????
Окончание таблицы 1
Размеры в миллиметрах
??????????????????????????????????????????????????????????????????
? B ? b ? b ? b ? s ? s ? Номинальное ?Максимальный диаметр?
? ? ? 1 ? 2 ? ? 1 ?усилие каната? каната ?
? ? ? ? ? ? ? P, кН ??????????????????????
? ? ? ? ? ? ? ?стального?пенькового?
??????????????????????????????????????????????????????????????????
?170 ?110 ? 48 ? 44 ? 20 ? 16 ? 75 ? 13 ? 36 ?
??????????????????????????????????????????????????????????????????
?210 ?140 ? 60 ? 58 ? 24 ? 20 ? 125 ? 20 ? 48 ?
??????????????????????????????????????????????????????????????????
?315 ?210 ? 90 ? 82 ? 36 ? 30 ? 220 ? 33 ? 72 ?
??????????????????????????????????????????????????????????????????
Таблица 2
Размеры в миллиметрах
??????????????????????????????????????????????????????????????????
?Типо- ?D ? d ?d ?d ?d ?d ?d ? H ? h ?h ? h ? L ? l ?l ?
?размер? n ? ? 1 ? 2 ? 3 ? 4 ? 5 ? ? ? 1 ? 2 ? ? ? 1 ?
??????????????????????????????????????????????????????????????????
? I ? 80?32 ? 60?120?18 ? 60?26 ?218? 76?126?158 ?640 ?240?200?
??????????????????????????????????????????????????????????????????
? II ?100?40 ? 70?160?22 ? 75?32 ?278? 96?154?198 ?800 ?300?250?
??????????????????????????????????????????????????????????????????
? III ?125?50 ? 87?200?27 ? 94?40 ?350?120?195?250 ?1000?375?310?
??????????????????????????????????????????????????????????????????
? IV ?150?60 ?100?220?28 ?110?48 ?392?132?216?282 ?1200?450?375?
??????????????????????????????????????????????????????????????????
Окончание таблицы 2
Размеры в миллиметрах
??????????????????????????????????????????????????????????????????
?l ?l ? s ?s ? B ? b ? b ?Номинальное ?Максимальный диаметр?
? 2 ? 3 ? ? 1 ? ? ? 1 ? усилие, кН ? каната ?
? ? ? ? ? ? ? ???????????????????????????????????
? ? ? ? ? ? ? ? P ? P ?стального?пенькового?
? ? ? ? ? ? ? ? ? 1 ? ? ?
??????????????????????????????????????????????????????????????????
?290?48 ?20 ?16 ?170 ?110 ? 48 ? 75 ? 15 ? 13 ? 36 ?
??????????????????????????????????????????????????????????????????
?365?60 ?24 ?20 ?210 ?140 ? 60 ? 125 ? 25 ? 20 ? 48 ?
??????????????????????????????????????????????????????????????????
?455?75 ?30 ?25 ?262 ?175 ? 75 ? 200 ? 31 ? 26 ? 64 ?
??????????????????????????????????????????????????????????????????
?550?90 ?36 ?30 ?315 ?210 ? 90 ? 220 ? 44 ? 33 ? 72 ?
??????????????????????????????????????????????????????????????????
3.2. Максимальная нагрузка представлена в таблицах размеров. Соответственно номинальным размерам даны максимальные диаметры стального и пенькового канатов. Основная нагрузка: 75, 125, 220 кН.
Для изготовления киповых планок следует применять следующие материалы:
корпус - свариваемая сталь с пределом текучести 245 МПа;
роульс - стальное литье или чугун с пределом текучести 236 МПа;
стопор и ось - сталь с пределом текучести 353 МПа;
втулка - бронза.
Марки материалов следует выбирать по национальным стандартам.
Конструкция киповых планок с роульсами и способ сварки должны соответствовать положениям настоящего стандарта.
6.1. Корпус - конструкция сварная, сварные швы гладкие, кромки притуплены.
6.2. Роульс - отливка очищенная, рабочие поверхности гладкие.
6.3. Ось и втулка изготовляются по национальным стандартам.
