"ГОСТ Р МЭК 62031-2022. Национальный стандарт Российской Федерации. Модули светодиодные для общего освещения. Требования безопасности и методы испытаний"
(утв. и введен в действие Приказом Росстандарта от 10.10.2022 N 1099-ст)

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Научно-исследовательский институт источников света имени А.Н. Лодыгина" (ООО "НИИИС имени А.Н. Лодыгина") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия, освещение искусственное"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 октября 2022 г. N 1099-ст

4 Настоящий стандарт идентичен международному стандарту МЭК 62031:2018 "Модули светодиодные для общего освещения. Требования безопасности" (IEC 62031:2018 "LED modules for general lighting - Safety specifications", IDT).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт представляет собой прямое применение МЭК 62031:2018.

В настоящем стандарте использованы следующие шрифтовые выделения:

- текст требований - светлый;

- методы испытаний - курсив.

Настоящий стандарт устанавливает требования безопасности и методы испытаний светодиодных модулей для общего освещения (далее - СД модули):

- без встроенного устройства управления (далее - УУ) и СД модули с частично встроенным УУ для работы при постоянном напряжении, постоянном токе или постоянной мощности;

- со встроенными УУ для работы от источников питания постоянного тока напряжением до 250 В включительно или источников питания переменного тока напряжением до 1000 В включительно при частоте 50 или 60 Гц.

Настоящий стандарт распространяется на несъемные, встраиваемые или автономные СД модули.

Настоящий стандарт не распространяется на светодиодные лампы.

Примечание - Эксплуатационные требования к СД модулям установлены в МЭК 62717.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

IEC 60598-1:2014, Luminaires - Part 1: General requirements and tests, IEC 60598-1:2014/Amd1:2017 (Светильники. Часть 1. Общие требования и испытания, МЭК 60598-1:2014/Изм. 1:2017)

IEC 61032:1997, Protection of persons and equipment by enclosures - Probes for verification (Защита людей и оборудования, обеспечиваемая оболочками. Щупы испытательные)

IEC 61347-1:2015, Lamp controlgear - Part 1: General and safety requirements, IEC 61347-1:2015/Amd1:2017 (Устройства управления лампами. Часть 1. Общие требования и требования безопасности, МЭК 61347-1:2015/Изм. 1:2017)

IEC 62471:2006, Photobiological safety of lamps and lamp systems (Фотобиологическая безопасность ламп и ламповых систем)

IEC 62504, General lighting - Light emitting diode (LED) products and related equipment - Terms and definitions (Общее освещение. Изделия со светодиодами (СД) и связанное с ними оборудование. Термины и определения)

IEC TR 62778:2014, Application of IEC 62471 for the assessment of blue light hazard to light sources and luminaires (Применение МЭК 62471 для оценки опасности синего света от источников света и светильников)

ISO 4046-4:2016, Paper, board, pulp and related terms - Vocabulary - Part 4: Paper and board grades and converted products (Бумага, картон, целлюлоза и относящиеся к ним термины. Словарь. Часть 4. Сорта бумаги и картона и продукты переработки)

ISO 7089:2000, Plain washers - Normal series - Product grade A (Шайбы плоские. Нормальная серия. Класс изделия A)

В настоящем стандарте применены термины по МЭК 62504, а также следующие термины с соответствующими определениями.

ИСО и МЭК ведут терминологические базы данных для использования в стандартизации по следующим адресам:

- Электропедия МЭК: доступна на /template/go.php?url=https://www.electropedia.org/;

- платформа онлайн-просмотра ИСО: доступна на /template/go.php?url=https://www.iso.org/obp.

3.1 ультрафиолетовая опасность светового излучения K_S,v (ultraviolet hazard efficacy of luminous radiation K_S,v): Отношение величины, характеризующей опасность ультрафиолетового излучения, к соответствующей фотометрической величине.

Примечания

1 Ультрафиолетовую опасность светового излучения выражают в милливаттах на килолюмен (мВт/клм).

2 Показатель ультрафиолетовой опасности светового излучения определяют путем сопоставления спектрального распределения мощности излучения лампы или СД модуля со спектральной весовой функцией актиничной ультрафиолетовой опасности . Информация о спектральной весовой функции актиничной ультрафиолетовой опасности приведена в МЭК 62471:2006. Данную функцию применяют только для оценки возможного вредного воздействия ультрафиолетового излучения (УФ-излучения) на человека и не применяют для оценки воздействия излучения на материалы, приводящего, например, к их механическому повреждению или обесцвечиванию.

3.2 заменяемый светодиодный модуль; заменяемый СД модуль (replaceable LED module): СД модуль, рассчитанный таким образом, что его замену может осуществить обычный пользователь или квалифицированный специалист.

Примечание - При установке в светильник заменяемый СД модуль допускается классифицировать как "заменяемый СД модуль", "заменяемый не пользователем СД модуль" или "незаменяемый СД модуль" в зависимости от конструкции светильника.

3.3 незаменяемый светодиодный модуль; незаменяемый СД модуль (non-replaceable LED module): СД модуль, рассчитанный как незаменяемая часть светильника.

Примечания

1 Несъемный СД модуль всегда является незаменяемым СД модулем. Незаменяемый СД модуль не всегда является несъемным СД модулем.

2 Незаменяемость СД модуля может быть обусловлена конструкцией светильника.

3.4 светодиодный модуль, заменяемый не пользователем; СД модуль, заменяемый не пользователем (non-user replaceable LED module): СД модуль, рассчитанный таким образом, что его замену может осуществить только изготовитель, специалист, выполняющий сервисное обслуживание или обладающий соответствующей квалификацией.

Примечание - При установке в светильник СД модуль, заменяемый не пользователем, может быть классифицирован как "незаменяемый СД модуль" в зависимости от конструкции светильника.

3.5 контактный зажим (terminal): Проводящая часть СД модуля, предназначенная для присоединения СД модуля к одному или нескольким проводам.

[МЭК 60050-151:2001, статья 151.12.12, терминологическая статья изменена: в определении термины "прибор", "электрическая сеть" или "электрическая цепь" заменены на термин "СД модуль", примечание исключено]

3.6 несъемный контактный зажим (integral terminal): Контактный зажим, представляющий собой незаменяемую часть СД модуля, испытание которого не проводят отдельно от СД модуля.

[МЭК 60598-1:2014, пункт 1.2.58, терминологическая статья изменена: в определении термин "компонент" заменен на термин "контактный зажим", а термин "светильник" заменен на термин "СД модуль".

4.1 СД модули должны быть рассчитаны и сконструированы так, чтобы при нормальной эксплуатации (в соответствии с инструкцией изготовителя) они не представляли собой опасности для пользователя или окружающей среды.

Примечание - В МЭК 61347-1:2015, приложении S, приведены примеры координации изоляции, которые могут соответствовать для СД модулей.

4.2 СД модули следует классифицировать в зависимости от метода установки:

- на встраиваемые;

- автономные;

- несъемные.

4.3 Все измерения электрических параметров СД модулей без встроенного УУ и с частично встроенным УУ, если не указано иное, проводят при предельных значениях напряжения, тока или мощности (минимальное/максимальное) и минимальной частоте в помещении без сквозняков при предельных значениях диапазона температур, указанных изготовителем. Если изготовитель не указывает наиболее критические комбинации, то испытания проводят при всех комбинациях (минимальное/максимальное значение) напряжения/тока/мощности и температуры.

4.4 Измерения электрических параметров СД модулей со встроенными УУ проводят при допустимых предельных значениях номинального напряжения питания.

4.5 Несъемный СД модуль, не имеющий оболочки, считают несъемным компонентом светильника согласно 0.5.1 МЭК 60598-1:2014.

4.6 Автономные СД модули должны соответствовать требованиям настоящего стандарта, МЭК 60598-1:2014 и МЭК 60598-1:2014/Изм. 1:2017.

4.7 Герметично запаянные СД модули не подлежат вскрытию при испытаниях. Если при осмотре СД модуля и его схемы выявилась необходимость его вскрытия для проведения испытаний, то изготовитель или ответственный поставщик предоставляет для испытаний специально подготовленные СД модули, позволяющие имитировать работу в условиях неисправности.

4.8 Для испытаний СД модулей со встроенным УУ, обеспечивающим безопасное сверхнизкое напряжение (БСНН), применяют МЭК 61347-1:2015 и МЭК 61347-1:2015/Изм. 1:2017 (разделы L.5, L.6, L.7, L.8, L.9, L.10 и L.11).

5.1 Испытания в соответствии с настоящим стандартом являются испытаниями типа.

Примечание - Требования и допуски, установленные настоящим стандартом, относятся к испытаниям типа только образцов, представленных изготовителем для этой цели. Соответствие всей продукции требованиям настоящего стандарта является ответственностью изготовителя. Для этих целей может потребоваться дополнительное проведение приемо-сдаточных испытаний и оценки качества.

5.2 Если не указано иное, то испытания проводят при температуре окружающей среды от 10 °C до 30 °C.

5.3 Если не указано иное, то каждое испытание типа проводят на отдельной выборке, состоящей из одного или нескольких СД модулей, представленных для испытаний типа.

Как правило, все испытания проводят на СД модулях каждого типа или, в случае ряда подобных СД модулей, на СД модулях каждого значения мощности из ряда или на представительной выборке из ряда по согласованию с изготовителем.

5.4 Если световой поток заметно изменяется, то СД модуль не подлежит дальнейшим испытаниям.

Примечание - Значение 50% номинального светового потока указывает на необратимые изменения в СД модуле.

5.5 Несъемные СД модули, не имеющие оболочки, испытывают в светильнике, насколько это приемлемо.

Требования к маркировке СД модулей установлены в 6.2, 6.3, 6.4, 6.5 и 6.6. В таблице 1 приведены общие требования к наличию и месту расположения маркировки СД модулей.

Для встраиваемых и автономных СД модулей в маркировке должна быть указана следующая информация:

a) товарный знак (торговая марка, наименование изготовителя или ответственного поставщика);

b) номер модели или обозначение типа, указанное изготовителем;

c) значение номинального напряжения питания или значение номинального тока питания:

1) значение номинального напряжения или диапазон напряжения питания, а также частоты сети, если для работы СД модуля необходим источник стабильного напряжения. Указание в маркировке значения номинального тока источника питания - необязательное требование,

2) значение номинального тока или диапазон тока питания, а также частоты сети, если для работы СД модуля необходим источник стабильного тока. Указание в маркировке значения номинального напряжения источника питания - необязательное требование;

d) значение номинальной мощности;

e) месторасположение и назначения соединений, если это необходимо для обеспечения безопасности. Места соединения проводов должны быть указаны в электрической схеме;

f) значение номинальной максимальной температуры t_c. Если значение номинальной максимальной температуры t_c относится к конкретной точке на СД модуле, то эта точка должна быть указана или определена в документации изготовителя;

g) значение пороговой освещенности E_thr, если при оценке опасности синего света по IEC TR 62778:2014 получено это значение. Маркировку с информацией о фотобиологической безопасности СД модуля не приводят, если по результатам оценки опасности синего света по IEC TR 62778:2014 СД модуль отнесен к неограниченным группам риска 0 или 1;

h) символ, обозначающий встраиваемый СД модуль, показанный на рисунке 1, для отличия встраиваемых СД модулей от автономных СД модулей;

i) значение температуры теплообмена t_d (если СД модуль имеет цоколь, обеспечивающий его установку и извлечение без применения инструментов, а также передачу тепла светильнику);

j) значение мощности теплоотвода к светильнику P_d (если СД модуль имеет цоколь, обеспечивающий установку и извлечение без применения инструментов, а также передачу тепла светильнику). Если значение P_d не известно, то допускается указывать номинальную мощность СД модуля;

k) значение рабочего напряжения, которое выдерживает изоляция между активными частями СД модуля и его частями, предназначенными для изоляции от светильника, рассчитанное в зависимости от типа изоляции.

Для СД модулей применяют изоляцию следующих типов:

- основная изоляция только для работы на БСНН;

- основная изоляция для работы на БСНН и других режимах кроме БСНН;

- дополнительная изоляция;

- двойная или усиленная изоляция;

- отсутствие изоляции (если рабочее напряжение равно 0 В).

Части СД модуля, предназначенные для изоляции от светильника, включают изоляцию между активными частями СД модуля и

- монтажной поверхностью СД модуля;

- частями СД модуля, которых можно коснуться при установке в светильник.

Эту информацию в маркировке автономных СД модулей приводить не требуется.

Маркировка с информацией по перечислениям a) и b) 6.2 должна быть размещена на СД модуле. Маркировка с информацией по другим перечислениям 6.2 должна быть приведена на СД модуле, в листе с параметрами СД модуля, буклете СД модуля или на веб-сайте изготовителя или ответственного поставщика.

Маркировка с информацией по перечислениям a), b), c) и f) 6.2 должна быть размещена на СД модуле. Маркировка с информацией по другим перечислениям 6.2 должна быть приведена на СД модуле, в листе с параметрами СД модуля, буклете СД модуля или на веб-сайте изготовителя или ответственного поставщика.

Маркировка с информацией по перечислениям a) - g) 6.2 должна быть приведена в листе с параметрами СД модуля, буклете СД модуля или на веб-сайте изготовителя или ответственного поставщика.

Маркировка на СД модуле должна быть прочной и четкой.

Маркировка, приведенная не на СД модуле, должна быть четкой.

Несъемные контактные зажимы должны соответствовать требованиям следующих разделов МЭК 60598-1:2014 и МЭК 60598-1:2014/Изм. 1:2017:

- винтовые контактные зажимы - разделу 14;

- безвинтовые контактные зажимы - разделу 15.

Контактные зажимы, отличные от несъемных контактных зажимов, должны удовлетворять требованиям соответствующих стандартов МЭК, при наличии.

Контактные зажимы, удовлетворяющие требованиям соответствующего стандарта МЭК, должны иметь маркировку с информацией о конкретных номинальных параметрах, соответствующих условиям эксплуатации СД модуля.

Эксплуатационные параметры контактных зажимов, требования к которым не установлены в соответствующем стандарте, должны удовлетворять требованиям настоящего стандарта.

Контактные зажимы, удовлетворяющие требованиям соответствующего стандарта и применяемые по назначению, должны соответствовать только тем требованиям настоящего стандарта, которые отсутствуют в соответствующем стандарте.

Примечание - Примерами стандартов на контактные зажимы являются МЭК 60947-7-4 и МЭК 60838-2-2.

Требования и методы испытаний - по МЭК 61347-1:2015 (раздел 9).

Требования и методы испытаний - по МЭК 61347-1:2015 и МЭК 61347-1:2015/Изм. 1:2017 (раздел 10).

Требования и методы испытаний - по МЭК 61347-1:2015 и МЭК 61347-1:2015/Изм. 1:2017 (раздел 11).

Требования и методы испытаний - по МЭК 61347-1:2015 (раздел 12).

СД модуль должен соответствовать требованиям безопасности при работе в аварийном режиме, который возможен при его использовании по назначению. Требования безопасности - по МЭК 61347-1:2015 и МЭК 61347-1:2015/Изм. 1:2017 (раздел 14).

Условия испытаний - по приложению A.

Включают СД модуль и проверяют мощность (на входе). Напряжение или ток повышают до достижения 150% номинальной мощности. Испытание продолжают до тепловой стабилизации СД модуля. Тепловую стабилизацию СД модуля считают достигнутой, если температура не изменяется более чем на 5 К в течение 1 ч. Температуру измеряют в точке t_c. СД модуль должен выдерживать превышение мощности в течение не менее 15 мин, это время может входить в период стабилизации, если температура изменяется менее чем на 5 К.

Если СД модуль содержит автоматическое защитное устройство или цепь, ограничивающее(ую) мощность, то СД модуль испытывают в течение 15 мин при этом предельном значении. Если устройство или цепь эффективно ограничивает мощность в этот период, то СД модуль считают выдержавшим испытание и соответствующим требованиям 4.1 и 12.2 (последний абзац).

После завершения режима превышения мощности СД модуль работает в нормальном режиме до установления тепловой стабилизации.

Для этого испытания понятие "работает" означает, что питание СД модуля осуществляется номинальным входным током или номинальным входным напряжением. СД модуль не обязательно должен излучать свет.

СД модуль считают выдержавшим испытание, если не появляются огонь, дым или горючий газ, и он продолжал работать в режиме превышения мощности в течение 15 мин. При проверке возможности нарушения безопасности расплавленные частицы, которые могут появиться при испытании, не должны воспламенять папиросную бумагу (см. ИСО 4046-4:2016, статья 4.215), расстеленную под СД модулем.

См. приложение B.

Требования и методы испытаний - по МЭК 61347-1:2015 (раздел 15).

Требования и методы испытаний - по МЭК 61347-1:2015 и МЭК 61347-1:2015/Изм. 1:2017 (раздел 16).

Требования и методы испытаний - по МЭК 61347-1:2015 (раздел 17).

Требования и методы испытаний - по МЭК 61347-1:2015 (раздел 18).

Испытания проводят по МЭК 60598-1:2014 (пункт 4.18).

Информация для расчета светильника приведена в приложении C.

Требования настоящего раздела применяют к заменяемым СД модулям (кроме СД модулей, заменяемых не пользователем), если для поддержания температуры ниже номинальной максимальной температуры t_c необходим отвод тепла корпусом светильника.

Для передачи тепла от СД модуля к светильнику может потребоваться применение теплопроводящего материала. Для этих целей допускается применять теплопроводящий материал, поставляемый вместе с СД модулем в одной упаковке.

СД модули должны соответствовать требованиям безопасности при работе в плохих условиях теплопроводности.

Показатель ультрафиолетовой опасности светового излучения СД модуля не должен превышать 2 мВт/клм.

Показатель ультрафиолетовой опасности светового излучения СД модулей, в которых отсутствует преобразование УФ-излучения, не будет превышать максимально допустимого значения. Испытания таких СД модулей для определения ультрафиолетовой опасности светового излучения не проводят.

Опасность синего света оценивают по IEC TR 62778:2014, требования которого являются обязательными.

Примечание - В IEC TR 62778:2014 (раздел C.2) приведен метод классификации СД модулей при отсутствии полных данных об их спектральных характеристиках.

У СД модулей отсутствует инфракрасное излучение такого уровня, при котором требуется наличие соответствующей маркировки или применение других мер безопасности. Проводить испытания не требуется.

Условия испытаний в режиме превышения мощности - по МЭК 61347-1:2015 (разделы H.1, H.2, H.4, H.7, H.8 и H.11). В H.1.3 первый абзац не учитывают. Во всех разделах вместо слов "лампа", "УУ (лампы)" или "ПРА" следует применять термин "СД модуль".

Испытания проводят на 100% продукции, объединяя их с испытаниями по определению потребляемой мощности при номинальном напряжении/токе. Световой поток любого модуля не должен быть значительно ниже светового потока других модулей.

Примечание - Очень низкие значения светового потока у СД модуля указывают на внутренние потери, которые могут влиять на его безопасность, как, например, токовые мостики.

Испытание автономных и встраиваемых СД модулей проводят по МЭК 60598-1:2014 (приложение Q) без проверки полярности.

Настоящее приложение распространяется на СД модули, безопасность работы которых зависит от передачи тепла к светильнику.

В настоящем приложении установлены требования к тепловым характеристикам таких СД модулей.

Примечание - Требования, установленные в настоящем приложении, не распространяются на несъемные СД модули, так как они являются незаменяемыми. Автономные СД модули, которые применяют в качестве самостоятельных светильников, обеспечивают собственное терморегулирование, и для их эксплуатации не требуются светильник и патрон. Настоящее приложение применяют только к встраиваемым СД модулям.

Для обеспечения безопасной работы этих СД модулей необходимо соблюдать рекомендации настоящего приложения.

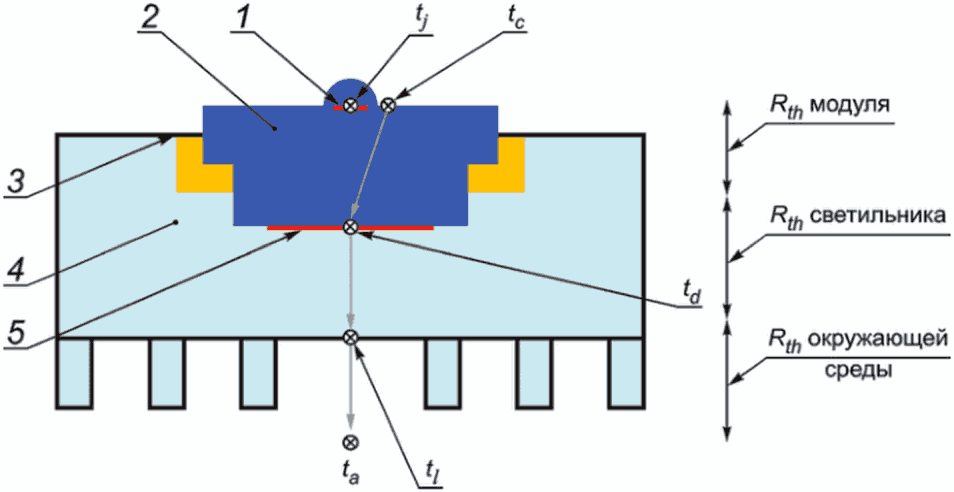

Схематическое изображение светильника с установленным СД модулем, зафиксированным в патроне, в поперечном сечении с указанием точек измерения температуры (t_a, t_c, t_d, t_j и t_l) и тепловых сопротивлений (R_{th модуля}, R_{th светильника} и R_{th окружающей среды}) приведено на рисунке C.1.

Сумма тепловых сопротивлений, приведенных на рисунке C.1, является тепловым сопротивлением системы, которое вычисляют по формуле

Значение любого теплового сопротивления вычисляют по значениям разности температур и мощности теплоотвода P_d по формулам:

Вариант исполнения конструкции разрабатываемого светильника определяют по сумме тепловых сопротивлений светильника и окружающей среды и рассчитывают по формуле

Для расчета светильника таким образом, чтобы при эксплуатации обеспечивалась температура внешней поверхности СД модуля ниже t_c, должно быть определено значение t_a, а изготовителем СД модуля должны быть представлены значения t_d и P_d и информация о геометрических параметрах цоколя и свойствах его поверхности. Для подтверждения соответствия СД модуля требованиям настоящего стандарта следует провести испытание СД модуля, установленного в светильнике.

Метод испытаний - в стадии разработки.

СД модули должны быть защищены светильником от прямого контакта с водой, например, от капель или брызг, если светильник имеет степень защиты, указанную кодом IPX1 или выше.

Если в результате оценки опасности синего света в соответствии с IEC TR 62778:2014 СД модуль отнесен к группе риска 0 или 1, то светильник с одним или несколькими такими СД модулями классифицируют по такой же группе риска опасности синего света независимо от оптических элементов и расстояния до освещаемого объекта.

Допускается классифицировать светильник по меньшей группе риска опасности синего света в соответствии с IEC TR 62778:2014 по усмотрению изготовителя светильника.

Если при оценке по IEC TR 62778:2014 СД модуль классифицируют по пороговой освещенности E_thr, то светильник с одним или несколькими такими СД модулями классифицируют по такой же пороговой освещенности E_thr. Расстояние до освещаемого объекта, при котором достигается эта пороговая освещенность, рассчитывают по МЭК 62778:2014 (пункт 7.1) по измеренным значениям распределения светового потока светильника.

Если будет установлено, что значение пороговой освещенности светильника E_thr больше, чем у СД модуля, то решение о классифицировании светильника по пороговой освещенности по IEC TR 62778:2014 принимает изготовитель светильника.

Примечание - Следует учитывать, что пассивные оптические компоненты светильника, такие как линзы и отражатели, не влияют на пороговую освещенность E_thr.

Максимальное значение рабочего напряжения, на которое рассчитана изоляция СД модуля [см. 6.2, перечисление k)], не должно быть превышено при эксплуатации. При оценке следует учитывать максимальное рабочее напряжение, возникающее в цепи светильника (например, в случае последовательного соединения СД модулей), и тип изоляции, требования к которой установлены в МЭК 60598-1:2014 и МЭК 60598-1:2014/Изм. 1:2017 (приложение X).

Примечание - Максимальное рабочее напряжение, подаваемое УУ - это U_out, как правило, возникает в случае разомкнутой цепи. Соответствующую информацию по УУ см. в МЭК 61347-1:2015 и МЭК 61347-1:2015/Изм. 1:2017 [пункт 7.1, перечисление u)].

D.1.1 Применяют испытательную установку по D.2.

D.1.2 Образец должен работать в течение 7,5 ч или до тех пор, пока защитный компонент не отключит СД модуль окончательно, в зависимости от того, что произойдет раньше. При этом следует осуществлять одновременный контроль температуры на поверхности соединительных устройств и пластиковых деталей образца, выполняющих функции корпуса, электрического барьера или изоляционных компонентов.

Допускается принимать температуру в самой горячей точке печатной платы или любой другой части, контактирующей с изоляционной фольгой, в качестве эталонной температуры изоляционной фольги.

D.1.3 Результаты испытаний считают удовлетворительными, если выполнены все следующие условия:

a) отсутствуют точки возгорания папиросной бумаги;

b) отсутствуют отверстия, через которые может произойти контакт пользователя с какой-либо частью СД модуля, приводящий к поражению электрическим током. Проверку данного требования проводят в соответствии с МЭК 61347-1:2015 (приложение A) с применением испытательного щупа по МЭК 61032:1997 (рисунок 9);

c) образец выдержал испытание на стойкость к диэлектрическому напряжению в точке между входом источника питания и доступными металлическими частями после завершения испытания по разделу 11;

d) любые газы, выделяющиеся из СД модуля, не воспламеняются при испытании высокочастотным искровым генератором.

D.1.4 Если испытание прервано защитным компонентом, который автоматически восстанавливается, то испытание продолжают до тех пор, пока компонент или элемент не проработает не менее 10 циклов, но не менее 7,5 ч.

D.1.5 Если испытание прервано защитным компонентом или элементом, подающим сигнал о необходимости выполнить отключение вручную (например, нажатием кнопки или циклическим включением и отключением источника питания), то защитный компонент восстанавливают и испытание возобновляют. Испытание продолжают до тех пор, пока компонент не проработает не менее 10 циклов.

D.2.1 На рисунке D.1 приведена схема установки для испытаний на воздействие температур выше допустимых предельных значений.

D.2.2 СД модуль устанавливают в соединительное устройство с шайбой для создания зазора между теплопроводящим материалом и теплоотводом. Шайба должна быть расположена как можно ближе к краю теплопроводящего материала, насколько позволяет конструкция. Шайба должна быть жесткой и пластичной согласно ИСО 7089:2000, размером М5, диаметром 10 мм, толщиной 1,0 мм.

Соединительное устройство должно иметь теплоотвод или быть присоединено к нему. Теплоотвод должен быть таким, чтобы при работе СД модуля без шайбы в нормальных условиях при температуре окружающей среды t_a по 5.2 до температурной стабилизации измеренная температура t_c была не ниже температуры t_c - 5 К и не выше заданной температуры t_c. Температурную стабилизацию считают достигнутой при скорости изменения температуры менее 5 К/ч.

Если шайба М5 слишком большая для того, чтобы СД модуль мог включаться и питаться от патрона, то следует по очереди попробовать другую шайбу следующего меньшего размера (М4, М3,5, М3, М2,5, М2 и М1,6). Для испытания следует применять шайбу наибольшего размера, при установке которой будет происходить включение и питание СД модуля от патрона.

Если шайба наименьших размеров по ИСО 7089:2000 не может быть установлена при включенном СД модуле, то результат испытаний считают удовлетворительным.

D.2.3 Слой папиросной бумаги (см. ИСО 4046-4:2016, статья 4.215) должен быть расположен горизонтально на (200 +/- 5) мм ниже образца.
