"ГОСТ Р 70726-2023. Национальный стандарт Российской Федерации. Модульные бассейны для плавания. Общие технические условия"
(утв. и введен в действие Приказом Росстандарта от 17.04.2023 N 233-ст)

1 РАЗРАБОТАН Ассоциацией Саморегулируемой организацией "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 17 апреля 2023 г. N 233-ст

4 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт устанавливает требования к зданиям, возводимым с применением модулей полной заводской готовности, с бассейнами для плавания.

Стандарт устанавливает требования к комплектации модулей зданий с бассейнами и методам их испытаний.

Настоящий стандарт предназначен для производителей модульных конструкций, организации, индивидуальных предпринимателей и физических лиц, в собственности или управлении которых находятся модульные сооружения с бассейнами для плавания.

Требования настоящего стандарта применяются при проведении процедуры подтверждения соответствия в форме добровольной сертификации.

В настоящем стандарте использованы нормативные ссылки на следующие документы:

ГОСТ Р 2.601 Единая система конструкторской документации. Эксплуатационные документы

ГОСТ Р 2.610 Единая система конструкторской документации. Правила выполнения эксплуатационных документов

ГОСТ 9.032 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения

ГОСТ 9.301 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.302 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля

ГОСТ 9.402 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию

ГОСТ 9.407 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Метод оценки внешнего вида

ГОСТ 12.1.003 Система стандартов безопасности труда. Шум. Общие требования безопасности

ГОСТ 12.1.012 Система стандартов безопасности труда. Вибрационная безопасность. Общие требования

ГОСТ 12.1.030 Система стандартов безопасности труда. Электробезопасность. Защитное заземление. Зануление

ГОСТ 112 Термометры метеорологические стеклянные. Технические условия

ГОСТ 380 Сталь углеродистая обыкновенного качества. Марки

ГОСТ 535 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия

ГОСТ 3242 Соединения сварные. Методы контроля качества

ГОСТ 5089 Замки, защелки, механизмы цилиндровые. Технические условия

ГОСТ 6376 Анемометры ручные со счетным механизмом. Технические условия

ГОСТ 6996 (ИСО 4136-89, ИСО 5173-81, ИСО 5177-81) Сварные соединения. Методы определения механических свойств

ГОСТ 7502 Рулетки измерительные металлические. Технические условия

ГОСТ 7566 Металлопродукция. Правила приемки, маркировка, упаковка, транспортирование и хранение

ГОСТ 9573 Плиты из минеральной ваты на синтетическом связующем теплоизоляционные. Технические условия

ГОСТ 12302 Пакеты из полимерных пленок и комбинированных материалов. Общие технические условия

ГОСТ 13015 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 14192 Маркировка грузов

ГОСТ 14254 (IEC 60529:2013) Степени защиты, обеспечиваемые оболочками (Код IP)

ГОСТ 14637 Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия

ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16523 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия

ГОСТ 24297 Верификация закупленной продукции. Организация проведения и методы контроля

ГОСТ 25298 Установки компактные для очистки бытовых сточных вод. Типы, основные параметры и размеры

ГОСТ 25347 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки

ГОСТ 25348 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм

ГОСТ 26653 Подготовка генеральных грузов к транспортированию. Общие требования

ГОСТ 26828 Изделия машиностроения и приборостроения. Маркировка

ГОСТ 27751 Надежность строительных конструкций и оснований. Основные положения

ГОСТ 30674 Блоки оконные из поливинилхлоридных профилей. Технические условия

ГОСТ 30778 Прокладки уплотняющие из эластомерных материалов для оконных и дверных блоков. Технические условия

ГОСТ 30970 Блоки дверные из поливинилхлоридных профилей. Общие технические условия

ГОСТ 30971 Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия

ГОСТ 32603 Панели металлические трехслойные с утеплителем из минеральной ваты. Технические условия

ГОСТ ISO 3269 Изделия крепежные. Приемочный контроль

ГОСТ Р 50571.7.702/МЭК 60364-7-702:2010 Электроустановки низковольтные. Часть 7. Требования к специальным установкам или местам их размещения. Раздел 702. Плавательные бассейны и фонтаны

ГОСТ Р 53228 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ Р 53491.1 Бассейны. Подготовка воды. Часть 1. Общие требования

ГОСТ Р 53491.2 Бассейны. Подготовка воды. Часть 2. Требования безопасности

ГОСТ Р 55529 Объекты спорта. Требования безопасности при проведении спортивных и физкультурных мероприятий. Методы испытаний

ГОСТ Р 58458 Бассейны для плавания. Общие технические условия

ГОСТ Р 70015 Бассейны для плавания. Ванны металлические. Технические условия

СП 3.13130 Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре

СП 7.13130 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности

СП 17.13330 "СНиП II-26-76 Кровли"

СП 22.13330 "СНиП 2.02.01-83* Основания зданий и сооружений"

СП 44.13330 "СНиП 2.09.04-87* Административные и бытовые здания"

СП 50-101 Свод правил по проектированию и строительству. Проектирование и устройство оснований и фундаментов зданий и сооружений

СП 59.13330 "СНиП 35-01-2001 Доступность зданий и сооружений для маломобильных групп населения"

СП 60.13330 "СНиП 41-01-2003 Отопление, вентиляция и кондиционирование воздуха"

СП 70.13330 "СНиП 3.03.01-87 Несущие и ограждающие конструкции"

СП 118.13330 "СНиП 31-06-2009 Общественные здания и сооружения"

СП 131.13330 "СНиП 23-01-99* Строительная климатология"

СП 310.1325800 Бассейны для плавания. Правила проектирования

СП 332.1325800 Спортивные сооружения. Правила проектирования

СП 484.1311500 Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования

СП 485.1311500 Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования

СП 486.1311500 Системы противопожарной защиты. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и системами пожарной сигнализации. Требования пожарной безопасности

СП 501.1325800 Здания из крупногабаритных модулей. Правила проектирования и строительства. Основные положения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил) в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

В настоящем стандарте применены термины по СП 118.13330, СП 59.13330, СП 310.1325800, ГОСТ Р 55529, ГОСТ Р 70015, а также следующие термины с соответствующими определениями:

3.1 конструктивный элемент модуля: Составная часть модуля как сборной конструкции, воспринимающей действующие усилия и нагрузки.

3.2 модуль: Унифицированный объемный строительный элемент (изделие) полной заводской готовности.

3.3 модульное здание: Сборное здание, которое состоит из отдельных модулей, монтируемых между собой в определенном порядке, обеспечивающем функциональное назначение здания.

3.4 модульный бассейн: Сборное здание, спортивная зона которого вмещает ванну бассейна для плавания.

3.5 ограждающий элемент модуля: Составная часть модуля как сборной конструкции, ограничивающая объем здания и/или разделяющая его на отдельные помещения.

3.6 эксплуатационная документация: Совокупность конструкторских документов, содержащих данные, необходимые для проектирования (разработки), изготовления, контроля, приемки, поставки, эксплуатации, ремонта, модернизации, утилизации изделия.

4.1 Параметры спортивных и вспомогательных зон модульных бассейнов для плавания должны соответствовать требованиям к различным типам бассейнов для плавания в соответствии с классификацией по ГОСТ Р 58458.

4.2 Здание с бассейном в целом и его составные части (модули) должны быть выполнены с учетом обеспечения безопасности для обслуживающего персонала и потребителей услуг при эксплуатации.

4.3 Состав модулей здания с бассейном должен обеспечивать размещение функциональных зон в соответствии с СП 310.1325800 и [1].

4.4 Здание модульного бассейна составляют модули и их конструктивные элементы, формирующие блок спортивной зоны и блок административно-технических помещений.

4.5 Помещения модульного здания с бассейном по СП 484.1311500, СП 485.1311500 и СП 486.1311500 оснащают средствами пожарной сигнализации и пожаротушения в соответствии с установленными требованиями. Материалы должны соответствовать требованиям пожарной безопасности, предъявляемым к общественным зданиям.

4.6 Содержание вредных веществ в помещениях комплекса при работе системы отопления, вентиляции и кондиционирования воздуха не должно превышать значений, установленных действующими санитарными нормами и правилами.

4.7 Здание модульного бассейна должно соответствовать требованиям СП 59.13330.

4.8 Бассейн для плавания в составе модульного здания должен соответствовать требованиям ГОСТ Р 58458, СП 310.1325800.

4.9 Ванна бассейна в составе модульного здания должна соответствовать ГОСТ Р 70015.

4.10 В здании модульного бассейна следует предусматривать эвакуационные выходы по СП 1.13130.

4.11 Параметры эвакуационных путей и выходов по СП 1.13130 должны позволять беспрепятственно пронести по ним носилки с лежащим на них человеком. Высота горизонтальных участков путей эвакуации должна быть не менее 2,0 м, ширина - не менее 1,2 м, высота эвакуационных выходов в свету - не менее 1,9 м, ширина - не менее 0,8 м. Двери на путях эвакуации должны открываться по направлению выходов из здания. На путях эвакуации не должно быть предусмотрено размещение конструкций и оборудования, выступающих из плоскости стен на высоте менее 2,0 м в коридорах.

5.1 Функциональное назначение модульного бассейна состоит в оказании спортивных и физкультурно-оздоровительных услуг населению.

5.2 В составе здания модульного бассейна следует предусматривать зал для подготовительных занятий (зал сухого плавания или тренажерный зал).

5.3 Модульный комплекс содержит в своем составе функциональные зоны:

а) зону административных помещений;

б) техническую зону;

в) вспомогательную зону;

г) спортивную зону.

5.3.1 Зона административных помещений включает кабинеты, коридоры. Набор модулей административных помещений и площадей следует рассчитывать исходя из состава сотрудников по СП 310.1325800 и СП 332.1325800.

5.3.2 Техническая зона включает изолированные помещения для размещения инженерных систем (отопление, вентиляция и кондиционирование, электроснабжение, водоподготовка). Набор модулей технических помещений и их площадей следует рассчитывать исходя из функционального назначения и размера спортивной зоны по СП 310.1325800 и СП 332.1325800.

5.3.3 Вспомогательная зона включает пространство входной зоны, в том числе тамбур и гардероб, места оказания сопутствующих услуг (магазин, зона общепита, доступный санузел, место администратора), медпункт, раздевальные с санузлами и душевыми для занимающихся Набор модулей вспомогательных помещений и их площади следует рассчитывать исходя из функционального назначения и пропускной способности по СП 310.1325800 и СП 332.1325800.

5.3.4 Спортивная зона включает площадь зала ванны и площадь зала подготовительных занятий исходя из функционального назначения бассейна по СП 310.1325800 и СП 332.1325800. При проектировании спортивной зоны следует применять арочные модульные конструкции, обеспечивающие большепролетность залов для занятий спортом и физической культурой.

5.4 Спортивная зона бассейна должна обеспечивать безопасное размещение занимающихся избранным видом двигательной активности. Размеры спортивных зон по СП 310.1325800 и их назначение указаны в приложении А.

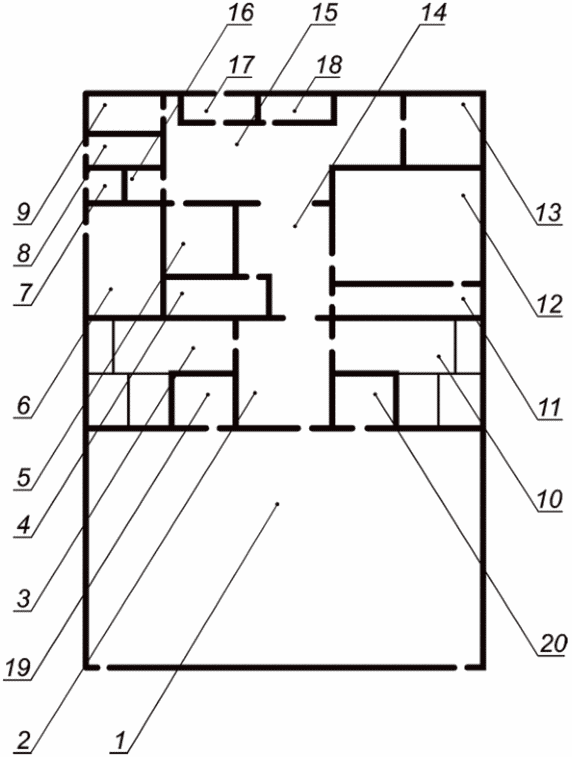

5.5 Условная схема функционального зонирования здания с бассейном, спроектированного с использованием модулей, показана на рисунке 1.

5.6 К указанным помещениям зоны обслуживания в части параметров, в том числе минимальных площадей, применимы требования к помещениям общественных зданий и сооружений, СП 310.1325800 и СП 501.1325800.

5.7 Расчет пропускной способности зоны обслуживания модульного бассейна определяют по СП 310.1325800 и СП 332.1325800.

5.8 В целях оптимизации планировочных решений модульных бассейнов допускается объединение в один блок нескольких модулей с разным функциональным назначением или компоновка одного помещения с определенным функциональным назначением из нескольких модулей соответствующего типоразмера.

6.1.1 Качество материалов и комплектующих, примененных при изготовлении модулей для комплекса с бассейном, должно иметь сертификаты подтверждения соответствия и протоколы испытаний согласно требованиям [2], паспорт изделия, оформленный в соответствии с ГОСТ Р 2.601, ГОСТ Р 2.610 и входным контролем по ГОСТ 24297.

6.1.2 Не допускается применять при изготовлении модулей полимерные материалы и изделия, не разрешенные к применению органами санитарного и пожарного надзора.

6.1.3 Несущие конструкции здания модульного бассейна следует изготавливать из стали по ГОСТ 380, ГОСТ 535, ГОСТ 14637, ГОСТ 16523.

6.1.4 Ограждающие конструкции здания следует изготавливать по ГОСТ 32603.

6.1.5 В качестве утеплителя в панелях ограждающих конструкций здания модульного бассейна применяют плиты теплоизоляционные в соответствии с требованиями ГОСТ 9573.

6.1.6 Заполнение оконных и дверных проемов следует выполнять из поливинилхлоридных оконных блоков по ГОСТ 30674, дверные блоки по ГОСТ 30970, уплотнитель из эластомерных материалов для оконных и дверных блоков по ГОСТ 30778, швы монтажных узлов по ГОСТ 30971, замки и защелки для дверей по ГОСТ 5089.

6.1.7 Конструктивное исполнение модулей для комплекса с бассейном должно соответствовать ГОСТ 15150 и обеспечивать физико-географические характеристики климатических районов по СП 131.13330.

6.1.8 Уровень ответственности сооружения модульного бассейна - II (нормальный).

6.1.9 Стальные конструкции каркаса и ограждающие конструкции, элементы, детали и их соединения должны быть унифицированы.

6.1.10 Конструкции узлов должны иметь решения, препятствующие самоотвинчиванию гаек и других фиксирующих устройств.

6.1.11 Модули, выполняющие функцию складских помещений, технических помещений (электрощитовая, венткамера, тепловой пункт), выделяют противопожарными перегородками 1-го типа (EI 45). В проемах обособленных выходов на прилегающую территорию из данных помещений должны быть установлены сертифицированные противопожарные двери не ниже 2-го типа (EI 30). Все противопожарные двери должны быть оборудованы приспособлениями для самозакрывания и уплотнениями в притворах.

6.1.12 При устройстве помещения теплового пункта на наружной стене данного помещения следует предусматривать окно - легко сбрасываемую конструкцию, в одну нить остекления, площадью не менее 0,03 м² на 1,00 м³ объема помещения.

6.1.13 Конструкция кровли модульного комплекса должна обеспечивать водоотведение согласно СП 17.13330.

6.1.14 Жесткость конструкции модульного бассейна может быть обеспечена меньшим количеством несущих элементов модулей (колонн, опор, проемов и пр.) в точках соприкосновения отдельных модулей, при условии сохранения расчетной безопасности конструктива объекта в целом.

6.2.1 Размеры модулей для административных помещений комплекса с бассейном в плане должны быть кратны 2,5 м или 3,0 м.

6.2.2 Высота модулей для административных помещений - по СП 44.13330.

6.2.3 Количество и компоновка модулей, формирующих административные, технические и вспомогательные помещения, а также помещения для оказания дополнительных услуг (питание, торговля сопутствующими товарами и пр.) по заданию заказчика, должны обеспечивать их функциональное назначение.

6.2.4 Размеры модулей для спортивной зоны в плане и по высоте должны обеспечивать размещение зала(ов) ванны (ванн), зала(ов) подготовительных занятий по заданию заказчика.

6.2.5 Перечни модулей административных и технических помещений здания с модульным бассейном приведены в приложении Б.

6.2.6 Предельно допустимые отклонения размеров модульных конструкций согласно требованиям ГОСТ 25347, ГОСТ 25348, СП 70.13330:

- для торцевых панелей - не более 20 мм;

- для продольных панелей - не более 26 мм;

- по неплоскостности оснований - не более 40 мм;

- по расположению осей проемов +/- 5 мм;

- по размерам проемов +/- 5 мм.

Нормативные и расчетные значения характеристик оснований для модульных зданий с бассейнами для плавания (фундаментов, грунтов и пр.) определяют в соответствии с СП 50-101, СП 22.13330, ГОСТ 27751.

7.1 Комплекс должен быть обеспечен возможностью безопасного подключения к инженерным сетям (электроснабжения, водоснабжения, водоотведения, канализации и др.).

7.2 Требования к системе водоподготовки должны соответствовать ГОСТ Р 53491.1, ГОСТ Р 53491.2, [3].

7.3 Электромонтаж, электропроводка, электрооборудование, приборы и изделия комплекса должны соответствовать действующим требованиям безопасности, предъявляемым к электрическим системам [4].

7.4 Система отопления, вентиляции и кондиционирования должна соответствовать СП 310.1325800, СП 60.13330 и СП 7.13130.

7.5 Система канализации и водоотведения должна соответствовать требованиям ГОСТ 25298.

7.6 Инженерные системы (средства) противопожарной защиты должны соответствовать требованиям СП 3.13130, СП 484.1311500, СП 485.1311500, СП 486.1311500, [3].

8.1 Комплект эксплуатационной документации должен содержать эксплуатационную документацию на все входящие в состав здания модульного бассейна модули, узлы, устройства, специальное и дополнительное оборудование по ГОСТ Р 2.601, ГОСТ Р 2.610.

8.2 Модули должны быть укомплектованы в соответствии с функциональным назначением, иметь персональную упаковку и маркировку.

8.3 Эксплуатационная документация упаковывается в пакеты из полиэтиленовой пленки по ГОСТ 12302 и закрепляется с целью исключения возможности утери при транспортировании по ГОСТ 26653.

8.4 Транспортирование модулей полной заводской готовности и комплектации осуществляется доступным способом и видом транспорта к месту окончательного монтажа без нарушения комплектности, целостности и других условий, указанных изготовителем в паспорте изделия.

Комплекс должен иметь защиту от поражения электрическим током согласно ГОСТ Р 50571.7.702, ГОСТ 12.1.030.

10.1 Маркировка отдельных модулей должна соответствовать требованиям ГОСТ 7566, ГОСТ 13015, ГОСТ 14192.

10.2 Маркировка отдельных модулей должна содержать следующие данные:

- наименование предприятия-изготовителя или его товарный знак;

- адрес предприятия-изготовителя;

- наименование модуля (конструктивного элемента), его тип и размеры;

- месяц и год изготовления модуля (конструктивного элемента);

- заводской номер модуля (конструктивного элемента);

- отметку о соответствии требованиям настоящего национального стандарта;

- массу модуля (конструктивного элемента);

- индекс климатического исполнения.

11.1 Контроль за соблюдением параметров, норм, требований и характеристик модульного бассейна для плавания, установленных настоящим стандартом, проводят в соответствии с действующим законодательством, как при изготовлении изделия, так и в процессе сборки.

11.2 Контроль линейных размеров модулей проводят измерением рулеткой по ГОСТ 7502.

11.3 Контроль массы модулей проводят на весах, класс точности весов - по ГОСТ Р 53228.

11.4 Контроль качества сварных соединений проводят по ГОСТ 3242 и ГОСТ 6996.

11.5 Контроль крепежных изделий - по ГОСТ ISO 3269.

11.6 Контроль антикоррозионного покрытия крепежных изделий проводят визуальным осмотром по ГОСТ 9.301 и ГОСТ 9.302.

11.7 Контроль окраски проводят по ГОСТ 9.032 и ГОСТ 9.402, ГОСТ 9.407.

11.8 Контроль качества упаковки, комплектности проводят непосредственным осмотром визуально и сверкой с конструкторской документацией, маркировки - по ГОСТ 26828.

11.9 Контроль степени защиты электрооборудования, обеспечиваемой оболочками, осуществляют по ГОСТ 14254.

11.10 Контроль шумовых характеристик проводят по ГОСТ 12.1.003.

11.11 Контроль вибрационных характеристик проводят по ГОСТ 12.1.012.

11.12 Перечень технических средств измерений и оборудования для проведения контрольных испытаний - в соответствии с приложением В.
