"ГОСТ Р 55942-2014 (ИСО 6761:1981). Национальный стандарт Российской Федерации. Трубы стальные. Отделка концов труб и соединительных деталей под сварку. Общие технические требования"
(утв. и введен в действие Приказом Росстандарта от 29.01.2014 N 10-ст)

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

1. Подготовлен Техническим комитетом по стандартизации ТК 357 "Стальные и чугунные трубы и баллоны", Открытым акционерным обществом "Российский научно-исследовательский институт трубной промышленности" (ОАО "РосНИТИ"), на основе аутентичного перевода стандарта, указанного в пункте 4, который выполнен ООО "Специализированная переводческая фирма "Интерсервис".

2. Внесен Техническим комитетом по стандартизации ТК 357 "Стальные и чугунные трубы и баллоны".

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 января 2014 г. N 10-ст.

4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 6761:1981 "Трубы стальные. Разделка концов труб и фитингов под сварку" (ISO 6761:1981 "Steel tubes - Preparation of ends of tubes and fittings for welding") путем:

- изменения отдельных значений показателей и обозначений, выделенных в тексте настоящего стандарта курсивом;

- внесения дополнительных обозначений, выделенных в тексте настоящего стандарта курсивом;

- внесения дополнительных структурных элементов (абзацев, таблиц и рисунков), выделенных в тексте настоящего стандарта вертикальной линией, расположенной на полях.

5. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

Настоящий стандарт модифицирован по отношению к международному стандарту ИСО 6761:1981 "Трубы стальные. Разделка концов труб и фитингов под сварку" с целью внесения типов отделки концов труб и соединительных деталей, не предусмотренных ИСО 6761.

В настоящем стандарте учтены особенности изложения национальных стандартов (в соответствии с ГОСТ Р 1.5-2004).

Модификация настоящего стандарта по отношению к международному стандарту заключается в следующем:

- добавлены следующие типы отделки концов труб и соединительных деталей, традиционно применяемые в национальной и международной практике:

а) ФП2 и ФС1, соответствующие форме отделки концов под сварку, установленным в ANSI/ASME B 16.25;

б) ФП3 и ФС2, соответствующие форме отделки концов под сварку изделий для магистральных и промысловых трубопроводов;

в) ФП4, соответствующая форме отделки концов под сварку изделий для технологических трубопроводов и трубопроводов пара и горячей воды;

г) ФП5, соответствующая форме отделки концов под сварку изделий для трубопроводов общего назначения;

д) ФК1 и ФК2, соответствующие форме отделки концов под сварку, установленным в ГОСТ 16037-80;

- типы отделки концов систематизированы с присвоением условных обозначений для упрощения ссылки на настоящий стандарт при оформлении заказа.

Настоящий стандарт устанавливает основные типы и требования к отделке концов стальных труб и соединительных деталей под сварку.

В настоящем стандарте применены следующие обозначения:

, - углы скоса фаски, градусы;

b - расстояние от внутренней поверхности трубы до точки сопряжения углов скоса сложной фаски, мм;

c - ширина торцевого притупления, мм;

D - наружный диаметр конца трубы или соединительной детали, мм;

t - толщина стенки конца трубы или соединительной детали, мм;

R - радиус скругления в точке сопряжения углов скоса сложной фаски, мм.

В настоящем стандарте применены следующие сокращения:

ФБ - тип отделки концов без скоса;

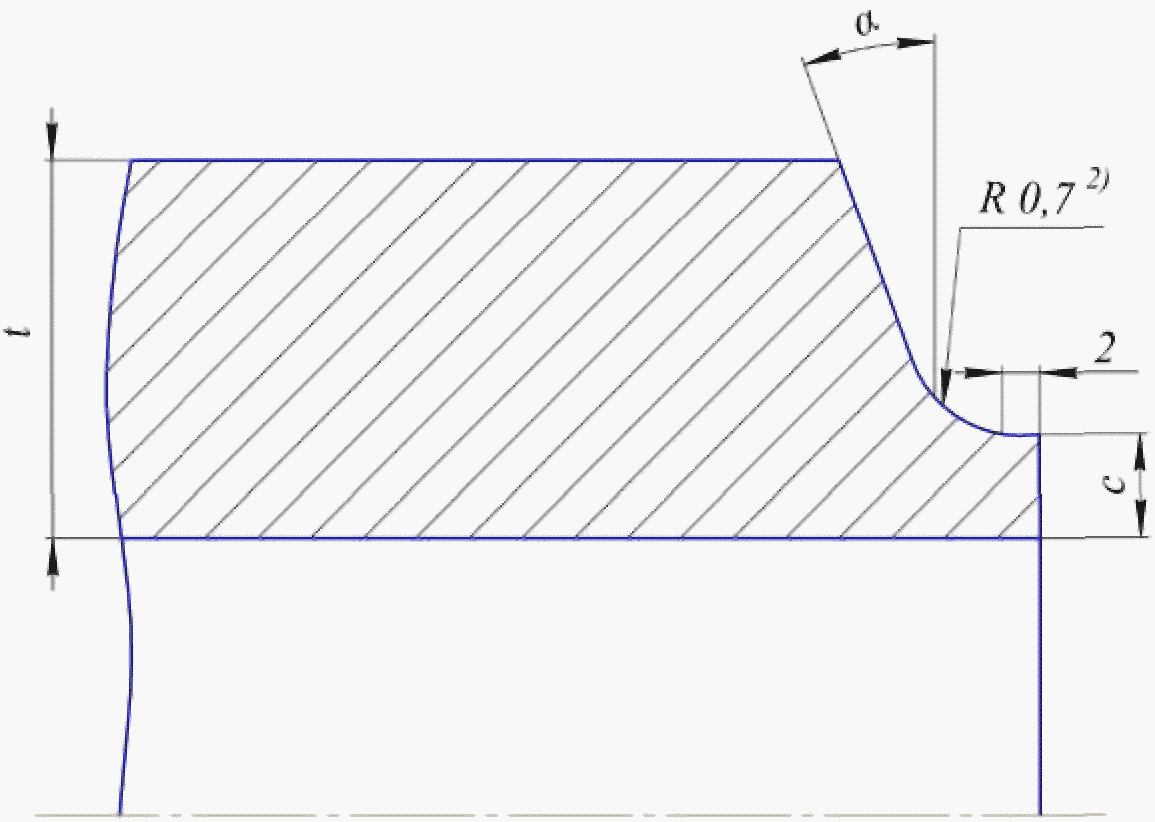

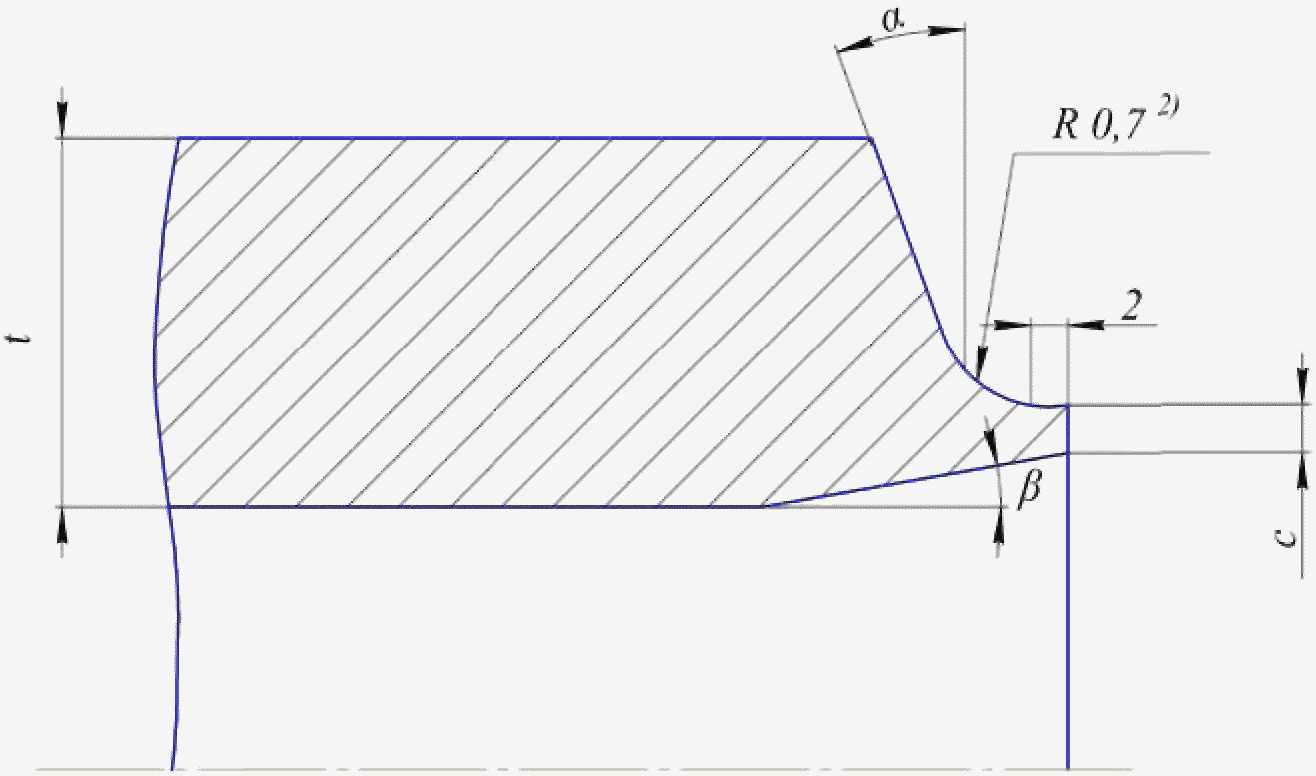

ФК - тип отделки концов с круглым скосом;

ФП - тип отделки концов с простым скосом;

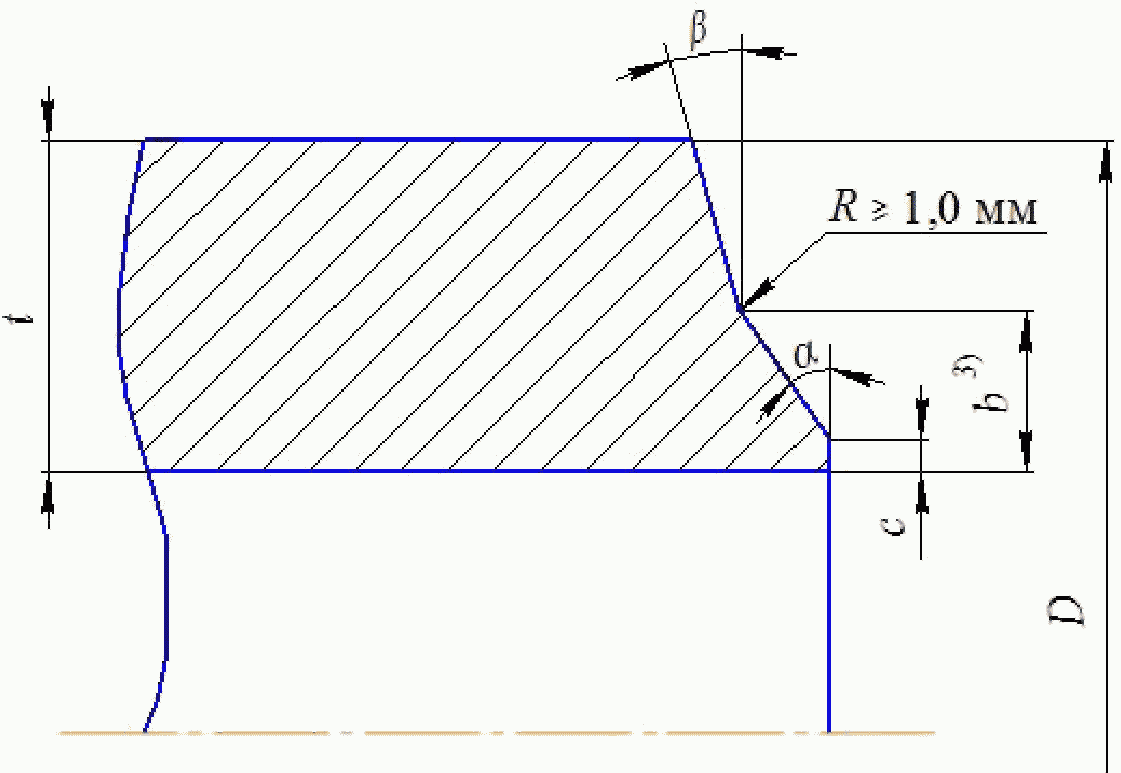

ФС - тип отделки концов со сложным скосом.

3.1. Типы отделки концов труб и соединительных деталей под сварку приведены в таблицах 1 и 2.

При ссылке на настоящий стандарт без указания типа отделки концов, концы изделий без скоса должны соответствовать требованиям, указанным в таблице 1 для типа ФБ, концы изделий с простым скосом - указанным в таблице 1 для типа ФП1.

В остальных случаях должен быть указан тип отделки концов в соответствии с таблицей 2, а при необходимости - угол(ы) скоса фаски и ширина торцевого притупления.

3.2. Неперпендикулярность торца трубы не должна быть более следующих значений, если иное не указано в конкретной нормативной документации на трубы:

- 1,0 мм - для труб наружным диаметром до 219,0 мм включительно;

- 1,5 мм - для труб наружным диаметром свыше 219,0 до 426,0 мм включительно;

- 2,5 мм - для труб наружным диаметром свыше 426,0 до 720,0 мм включительно;

- 3,5 мм - для труб наружным диаметром свыше 720,0 до 1020,0 мм включительно;

- 4,5 мм - для труб наружным диаметром свыше 1020,0 мм.

3.3. Для обеспечения ширины торцевого притупления для всех типов отделки кроме ФБ допускается выполнение внутренней фаски в соответствии с таблицей 3.

3.4. На концах труб не должно быть заусенцев.

При удалении заусенцев допускается образование внутренней фаски в плоскости торца трубы шириной не более 1,0 мм.

Правила приемки и методы контроля соответствия концов труб и соединительных деталей установленным требованиям должны быть указаны в нормативной и технической документации на трубы и соединительные детали.
