"ГОСТ Р 50542-93. Государственный стандарт Российской Федерации. Изделия из черных металлов для верхнего строения рельсовых путей. Термины и определения"
(утв. и введен в действие Постановлением Госстандарта России от 30.03.1993 N 97)

1 изделие из черных металлов

(Ндп. стальное изделие): Продукция из черных металлов, изготовляемая с применением литья или (и) обработки металлов давлением (прокатки, ковки, штамповки, волочения), а при необходимости также с применением механической и термической обработки.

2 стальное изделие: Изделие из черных металлов, изготовленное из стали.

3 рельс: Стальное изделие в виде специального фасонного профиля, состоящее из головки, шейки, подошвы и предназначенное для верхнего строения рельсовых путей железнодорожного магистрального и промышленного транспорта, метрополитенов и трамвайных путей, а также для крановых и подвесных путей.

Примечание - Рельсовые пути изготовляются для поездов, кранов, тележек и тельферов, а также для другого подъемно-транспортного оборудования и других передвижных, поворотных и вращающихся конструкций.

4 обычный рельс

(Ндп. рельс общего пользования; типовой железнодорожный рельс; нормальный железнодорожный рельс; путевой рельс; широкоподошвенный рельс; рельс с широкой подошвой; рельс Стивенса; рельс Виньоля): Рельс, поперечное сечение которого состоит из симметричной головки (относительно вертикальной оси), тонкой шейки, симметричной подошвы и предназначенный для железнодорожного магистрального и промышленного транспорта, метрополитена, трамвайного транспорта, путей башенных кранов, передаточных тележек и передвижных устройств

5 рельс с равномерным уклоном подошвы: Обычный рельс, у которого верхние наклонные поверхности подошвы выполнены в виде прямой линии

6 рельс с неравномерным уклоном подошвы: Обычный рельс, у которого каждая верхняя наклонная поверхность подошвы состоит из двух граней, расположенных друг к другу под заданным углом

7 специальный рельс

(Ндп. спецрельс): Рельс, поперечное сечение которого состоит из несимметричной головки (относительно его вертикальной оси), шейки, симметричной или несимметричной подошвы.

8 контррельс

(Ндп. контррельсовый рельс, охранный рельс; направляющий рельс): Рельс специального или обычного профиля для предотвращения угрожающего безопасности движения поперечного смещения колесной пары подвижного состава перед стрелкой, на крестовинных узлах, на подходах к мостам, на самих мостах и на кривых участках пути малого радиуса внутризаводского транспорта.

Примечание - На рисунке приведен рельс специального профиля

9 усовиковый рельс

(Ндп. усовик): Специальный рельс, используемый для изготовления крестовин стрелочных переводов, имеющих непрерывную поверхность катания.

Примечание - Не следует смешивать с термином "усовик". Усовик - это часть крестовины, изготовленная в единой отливке или в сборе (из обычных рельсов с единой отливкой с наиболее изнашиваемыми частями усовиков), или из обычных рельсов

10 остряковый рельс

(Ндп. остряк; переводной рельс): Специальный рельс для изготовления остряков стрелочных переводов.

Примечания

1 Не следует смешивать с термином "остряк". Остряк - это деталь стрелочного перевода; его получают в результате механической обработки и выпрессовки острякового рельса.

2. Для изготовления остряков также могут быть использованы обычные рельсы

11 желобчатый рельс

(Ндп. трамвайный рельс; трамвайный желобчатый рельс): специальный рельс с поперечным сечением, состоящим из несимметричной головки с желобом, шейки и симметричной подошвы, предназначенный для трамвайных и подъездных путей

12 крановый рельс

(Ндп. подкрановый рельс): Рельс с поперечным сечением, состоящим из симметричных широкой головки и подошвы, утолщенной шейки и предназначенный для подкрановых путей мостовых кранов

13 токосъемный рельс

(Ндп. контактный рельс; токоподводящий рельс): Специальный рельс с поперечным сечением, состоящим из двух симметричных, неодинаковых по профилю, головок, соединенных шейкой, и предназначенный для подвода электрического тока к вагонам метрополитена

14 тавровый рельс

(Ндп. монорельс): Специальный рельс с поперечным сечением, состоящим из узкой симметричной головки, высокой шейки и широкой полки, предназначенный для подвесных путей

15 двухголовый рельс

(Ндп. двухголовчатый рельс, бесподошвенный рельс): Специальный рельс с поперечным сечением, состоящим из двух одинаковых симметричных головок, соединенных высокой шейкой и предназначенный для подвесных путей

16 головной рельс: Рельс, изготовленный из головной части литого слитка.

17 донный рельс: Рельс, изготовленный из донной части литого слитка.

18 рельс стандартной длины

(Ндп. длинномерный стандартный рельс): Рельс, длина которого соответствует требованиям стандарта.

Примечание - Величины стандартной длины различных видов, типов (или групп типов) рельсов различны, например: от 9 до 12 м с интервалом через 0,5 м для крановых рельсов типов КР70, КР80 - КР140 по ГОСТ 4121, 25 и 12,5 м для обычных рельсов типов Р75, Р65, Р50 и Р43 соответственно по ГОСТ 16210 <*>, ГОСТ 8161 <*>, ГОСТ 7174 <*> и ГОСТ 7173; 6 м для рельсов типа Р5 по ГОСТ 19240.

--------------------------------

<*> На территории Российской Федерации действует ГОСТ Р 51685-2000.

19 рельс нестандартной длины: Рельс, величина длины которого не соответствует требованиям стандарта.

20 рельс стандартной укороченной длины

(Ндп. рельс для кривых участков пути): Обычный рельс для укладки на кривых участках железной дороги широкой колеи.

Примечание - Рельсы типов Р75, Р65 (исп. 1), Р50 имеют длину 24,92 и 24,84 м; 12,52; 12,46; 12,42 и 12,38 м. Рельсы типа Р43 имеют длину 24,96; 24,92 и 24,84 м; 12,46; 12,42 и 12,38 м.

21 сварной рельс стандартной длины: Рельс стандартной длины, сваренный из коротких рельсов.

Примечание - Не следует смешивать с термином "сварная рельсовая плеть". Сварная рельсовая плеть - это рельс длиной до 800 м и более, сваренный из рельсов стандартной и нестандартной длины.

22 переходной рельс: Специальный рельс стандартной длины, сваренный из двух рельсов разных типов

23 рамный рельс: Изготовленная из обычного рельса деталь стрелки, имеющая необходимое количество болтовых отверстий и скошенную часть головки рельса для укрытия остряка.

24 старогодный рельс: Рельс, ранее находившийся в эксплуатации.

25 рельс из углеродистой стали

(Ндп. углеродистый рельс): -

26 рельс из микролегированной стали

(Ндп. микролегированный рельс; рельс первой группы; рельс из модифицированной стали): Рельс, содержащий дополнительные легирующие элементы в количестве менее 0,1%.

27 рельс из модифицированной стали

(Ндп. модифицированный рельс): Рельс с улучшенными механическими свойствами и уменьшенной анизотропией указанных свойств.

28 черновой рельс

(Ндп. нетермоупрочненный рельс, "сырой" рельс, незакаленный рельс, необработанный рельс): Рельс, не подвергнутый механической, термической, в том числе и противофлокенной обработке.

29 нетермоупрочненный рельс

(Ндп. "сырой" рельс, незакаленный рельс, необработанный рельс): Рельс, не подвергнутый термическому упрочнению по всей его длине.

30 рельс с закаленными концами: Нетермоупрочненный рельс с термоупрочненными концами.

31 термически обработанный рельс; термообработанный рельс

(Ндп. термоупрочненный рельс, закаленный рельс, каленый рельс): Рельс, подвергаемый одной или нескольким видам термической обработки (закалка, нормализация, отпуск, отжиг) по всей его длине с целью повышения прочностных или пластических свойств рельсового металла.

32 термически упрочненный рельс; термоупрочненный рельс; закаленный рельс

(Ндп. каленый рельс): Термически обработанный рельс, который подвергался закалке по всей его длине с последующим отпуском или самоотпуском с целью повышения прочностных свойств рельсового металла для увеличения эксплуатационной стойкости, надежности и долговечности.

Примечание - К термически упрочненным рельсам могут быть отнесены объемно-закаленные и поверхностно-закаленные рельсы.

33 объемно-закаленный рельс

(Ндп. закаленный рельс; каленый рельс; термообработанный рельс, термоупрочненный рельс): Термически упрочненный рельс, термическая обработка которого проведена по всему поперечному сечению.

34 поверхностно-закаленный рельс

(Ндп. закаленный рельс; каленый рельс; термоупрочненный рельс; термообработанный рельс): Термически упрочненный рельс, у которого термической обработке подвергается только его головка.

35 высокопрочный рельс

(Ндп. износостойкий рельс): Рельс, предел прочности которого превышает 150 кгс/мм² (1470 Н/мм²).

36 биметаллический рельс

(Ндп. двухслойный рельс): Обычный рельс, у которого головка или верхняя ее часть изготовлена из износостойкости стали, а остальные элементы рельса изготовлены, например, из рядовой углеродистой стали.

37 рельсовая накладка

(Ндп. стыковая рельсовая накладка; накладка для рельсовых скреплений; накладка рельсовых скреплений): Стальное изделие, являющееся деталью стыкового рельсового скрепления и предназначенное для соединения (скрепления) концов рельсов между собой с целью получения непрерывных рельсовых нитей железной дороги.

38 наружная накладка желобчатых рельсов

(Ндп. трамвайная наружная накладка): Рельсовая накладка, монтируемая на большой пазухе желобчатых рельсов, которая расположена с наружной стороны колеи рельсового пути

39 внутренняя накладка желобчатых рельсов

(Ндп. трамвайная внутренняя накладка): Рельсовая накладка, монтируемая на малой пазухе желобчатых рельсов, которая расположена с внутренней стороны колеи рельсового пути.

40 двухголовая накладка

(Ндп. двухголовчатая накладка): Рельсовая накладка с поперечным сечением, состоящим из двух головок, шейки и предназначенная для соединения рельсов между собой.

Примечание - Двухголовые накладки применяются для отечественных рельсов типов Р75, Р65, Р50, Р43

41 фартучная накладка

(Ндп. двухуголковая накладка): Рельсовая накладка с поперечным сечением, состоящим из верхней небольшой головки, утонченной шейки, угловой головки и предназначенная для соединения рельсов между собой.

Примечание - Фартучные накладки применяются для отечественных рельсов типов Р43, Р38, Р33

42 объемлющая накладка

(Ндп. накладка изолирующих стыков): Рельсовая накладка с поперечным сечением, состоящим из головки, шейки и скобы, и предназначенная для сборных изолирующих стыков.

Примечание - Объемлющие накладки применяются для отечественных рельсов типов Р75, Р65, Р50, Р43

43 плоская накладка

(Ндп. пластинчатая накладка): Рельсовая накладка с плоской наружной поверхностью и предназначенная для изготовления клиноболтовых рельсовых стыков

44 нетермоупрочненная накладка: Рельсовая накладка в горячекатаном состоянии.

45 термически упрочненная накладка; термоупрочненная накладка: Рельсовая накладка, подвергнутая термической обработке путем принудительного ускоренного охлаждения от температуры аустенизации стали до температуры воздуха окружающей среды.

46 накладка для клееболтового стыка: Рельсовая накладка для изготовления клееболтовых изолирующих стыков.

47 переходная накладка: Специальная накладка, предназначенная для стыкового соединения двух рельсов разного типа.

48 рельсовая подкладка

(Ндп. подрельсовая подкладка): Стальное изделие, являющееся деталью промежуточного рельсового скрепления и предназначенное для закрепления рельса на опоре (например на шпале).

Примечания

1 Кроме того, рельсовая подкладка предохраняет опору от повреждений за счет снижения удельных нагрузок, исходящих от колес подвижного состава, позволяет через ее отверстия соединять рельс с опорой и обеспечивает его подуклонку без затеса деревянных шпал.

2 Опора (рельсовая опора) - это элемент верхнего строения железнодорожного пути в виде деревянной, железобетонной, стальной шпалы, железобетонной плиты, рамы, балки, лежня или полушпалы, предназначенного для крепления рельсов (рельсовых нитей) и удержания их на расстоянии, согласно принятой ширине железнодорожной колеи.

49 подкладка раздельного скрепления: Рельсовая подкладка, к которой рельс закрепляется с помощью одних крепителей (например клемм или изделий, заменяющих их), а сама подкладка закрепляется к опоре с помощью других крепителей

Примечание - Раздельное рельсовое скрепление - это промежуточное рельсовое скрепление, с помощью которого рельс закрепляется только с подкладками, а подкладки независимо от рельса закрепляются с опорами (например со шпалами).

50 подкладка нераздельного скрепления: Рельсовая подкладка, к которой не предусмотрено закреплять рельс, так как рельс и эта подкладка закрепляются к опоре (шпале) одними и теми же крепителями

Примечание - Нераздельное рельсовое скрепление - это промежуточное рельсовое скрепление, с помощью которого рельс через подкладки соединяется непосредственно с опорами (например со шпалами).

51 подкладка смешанного скрепления: Рельсовая подкладка, которая через часть ее отверстий с помощью крепителей закрепляется совместно с рельсом к опоре (шпале), а через другие отверстия с помощью крепителей костылей или шурупов эта подкладка дополнительно крепится к опоре

Примечание - Смешанное рельсовое скрепление - это промежуточное рельсовое скрепление, с помощью которого рельс через подкладки соединяется непосредственно с опорами, кроме того, подкладки дополнительно крепятся к опорам.

52 подкладка полураздельного скрепления: Рельсовая подкладка, к одной стороне которой рельс закрепляется как при раздельном скреплении, а к другой ее стороне рельс закрепляется как при нераздельном скреплении

Примечание - Полураздельное рельсовое скрепление - это промежуточное рельсовое скрепление, которое с одной стороны рельса выполнено как нераздельное, а с другой его стороны - как раздельное.

53 одноребордная подкладка

(Ндп. одноребордчатая подкладка): Рельсовая подкладка, на верхней поверхности которой имеется только одна реборда.

54 двухребордная подкладка

(Ндп. двухребордчатая подкладка): Рельсовая подкладка, на верхней поверхности которой имеются две реборды, предназначенные для удержания рельса при его эксплуатации.

55 клиновидная подкладка

(Ндп. клинчатая подкладка): Рельсовая подкладка, у которой верхняя поверхность подрельсовой площадки выполнена с уклоном.

56 плоская подкладка: Рельсовая подкладка, в которой верхняя и нижняя рабочие поверхности подрельсовой площадки расположены на одном расстоянии между собой (то есть эти поверхности параллельны между собой).

Примечание - Плоские подкладки применяются в основном для отечественных рельсов типов Р5, Р8, Р11, Р18, Р24, Р33.

57 рельсовая клемма

(Ндп. клемма рельсового скрепления): Стальное изделие, являющееся деталью промежуточного раздельного рельсового скрепления и предназначенное для прижатия рельса к опоре (например к шпале) или к подкладке.

58 жесткая рельсовая клемма: Рельсовая клемма, которая при монтаже и эксплуатации не меняет свою геометрическую форму.

59 пружинная рельсовая клемма: Рельсовая клемма, которая при монтаже и эксплуатации изменяет свою геометрическую форму и изготовлена из рессорно-пружинной стали.

Примечание - К пружинным рельсовым клеммам могут быть отнесены пластинчатая и прутковая рельсовые клеммы.

60 пластинчатая рельсовая клемма: Пружинная рельсовая клемма, изготовленная из листового проката.

61 прутковая рельсовая клемма: Пружинная рельсовая клемма, изготовленная из стального прутка.

62 стыковая рельсовая клемма: Рельсовая клемма, предназначенная для закрепления рельса в зоне рельсового стыка.

63 промежуточная рельсовая клемма: Рельсовая клемма, предназначенная для закрепления рельса в любой части его длины кроме его концов, где крепятся стыковые накладки.

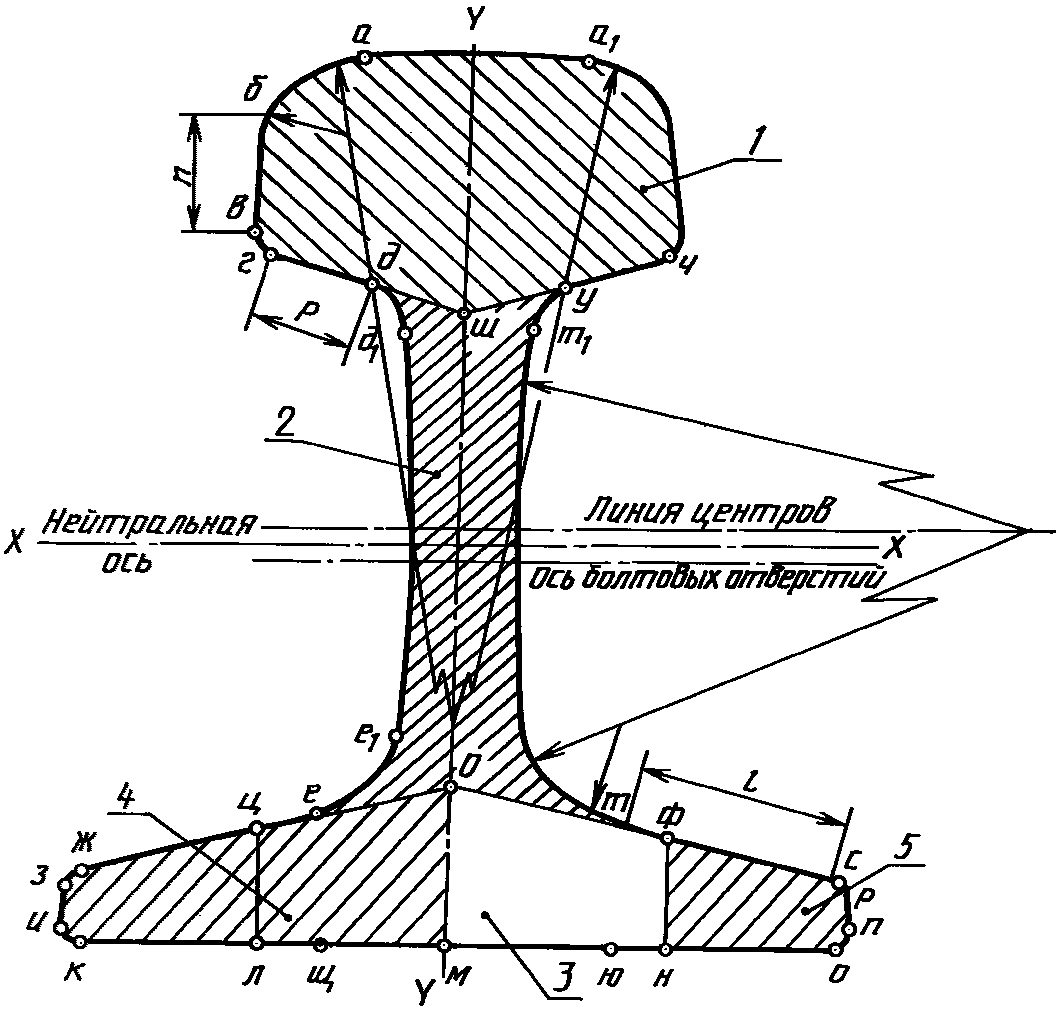

64 головка рельса

(Ндп. верхняя часть рельса, грибовидная полка рельса): Верхний элемент рельса, расположенный над его шейкой и непосредственно соприкасающийся в процессе работы с колесами подвижного состава.

65 шейка рельса

(Ндп. стойка рельса): Элемент рельса, расположенный между его головкой и подошвой перпендикулярно к плоскости подошвы и предназначенный для создания жесткости рельса и возможности крепления накладок.

66 подошва рельса

(Ндп. нижняя часть рельса, основание рельса, башмак рельса, пятка рельса): Элемент рельса, расположенный ниже его шейки и в процессе работы опирающийся на рельсовые опоры.

67 фланец рельса

(Ндп. рельсовый фланец): Элемент подошвы, рельса, выступающий относительно оси симметрии.

68 перо подошвы рельса

(Ндп. ус подошвы рельса): Элемент подошвы рельса, используемый для крепления рельса к рельсовой опоре.

69 желоб головки рельса: Канавка в виде желоба с одной стороны головки рельса, предназначенная для предотвращения схода подвижного состава с рельсовой колеи.

70 губа головки рельса

(Ндп. гребенка головки рельса, губка головки рельса): Элемент головки желобчатого рельса, предназначенный для предотвращения схода подвижного состава с рельсовой колеи.

71 конец рельса

(Ндп. край рельса): Крайняя часть рельса длиной до 1,5 м.

72 торец рельса

(Ндп. рельсовый профиль): Плоская поверхность на самом конце рельса, ограничивающая его по длине и расположенная перпендикулярно к относительно продольной оси.

73 болтовое отверстие рельса

(Ндп. отверстие для болтов): Сквозное отверстие, расположенное в области шейки рельса.

74 поверхность рельса

(Ндп. рельсовая поверхность): -

75 поверхность катания рельса

(Ндп. рабочая поверхность головки рельса, верхняя поверхность головки рельса, ходовая поверхность рельса, верхняя грань головки рельса): Поверхность, непосредственно воспринимающая контактное усилие колес подвижного состава.

76 боковая грань головки рельса

(Ндп. боковая поверхность головки рельса): -

77 радиус скругления профиля рельса

(Ндп. радиус кривизны поверхности рельса): Отрезок прямой, соединяющий центр окружности с частью выпуклой или вогнутой поверхности профиля рельса.

Примечание - Для каждого типа стандартного рельса имеется от 7 до 11 радиусов скруглений.

78 выкружка головки рельса

(Ндп. большая выкружка головки рельса, рабочая выкружка головки рельса): Выпуклая поверхность головки рельса, описанная радиусом скругления и соединяющая поверхность катания и верхнюю часть боковой грани головки.

79 нижняя грань головки рельса

(Ндп. основание головки рельса, нижняя поверхность головки рельса): Наклонная поверхность головки рельса, соединяющая боковую грань головки и поверхность шейки рельса.

80 основание подошвы рельса

(Ндп. опорная поверхность рельса, поверхность основания подошвы рельса, низ подошвы рельса): Поверхность рельса, которой он опирается на рельсовую опору.

81 боковая грань подошвы рельса

(Ндп. боковая поверхность подошвы рельса, кромка подошвы рельса): -

82 наклонная поверхность подошвы рельса

(Ндп. наклонная грань подошвы рельса): Поверхность, соединяющая шейку рельса с боковой гранью подошвы.

Примечания

1 В рельсах типов Р75, Р65, Р50, Р38, Р33, Р24, Р18, Р11, Р8 и Р5 наклонная поверхность подошвы выполнена в виде прямой линии под заданным углом к основанию подошвы рельса.

2 Имеются рельсы, у которых наклонная поверхность подошвы состоит из двух граней, расположенных под разным углом по отношению к основанию подошвы рельса.

83 верхняя грань наклонной поверхности подошвы рельса: Наклонная поверхность подошвы рельса, соединяющая его шейку с нижней наклонной гранью подошвы.

84 нижняя грань наклонной поверхности подошвы рельса: Наклонная поверхность подошвы рельса, соединяющая низ верхней грани наклонной поверхности с боковой гранью подошвы рельса.

85 средняя треть подошвы рельса

(Ндп. средняя треть ширины основания подошвы рельса, одна треть середины подошвы рельса, одна треть средней части поверхности подошвы рельса, одна треть ширины середины основания подошвы рельса): Средняя треть основания подошвы рельса.

86 крайняя треть подошвы рельса

(Ндп. одна треть конца основания подошвы, наружная одна треть ширины основания подошвы): Крайняя треть основания подошвы рельса.

87 пазуха рельса

(Ндп. камера стыковой накладки рельса, поверхность прилегания накладки к рельсу): Пространство между нижней гранью головки рельса и наклонной поверхностью его подошвы, используемое для монтажа накладки при стыковом соединении рельсов.

88 кромка болтового отверстия рельса: Геометрическое место точек пересечения поверхности шейки с внутренней поверхностью отверстия.

89 кромка торца рельса: Геометрическое место точек пересечения поверхности рельса с поверхностью его торца.

90 фаска торца рельса

(Ндп. фаска на торце рельса): Поверхность по периметру поперечного сечения рельса, образующая при механической обработке кромки его торца под углом около 45°.

91 фаска болтового отверстия рельса

(Ндп. фаска на кромке болтового отверстия рельса): Поверхность по периметру отверстия, образующаяся при механической обработке кромки отверстия под углом около 45°.

92 несимметричность рельса

(Ндп. асимметричность рельса, отклонение рельса от симметричности): Отклонение формы поперечного сечения рельса, при котором одноименные точки поверхности одного или нескольких элементов рельса неодинаково удалены от его вертикальной оси симметрии

a₁ /= a₂ (при несимметричности подошвы рельса);

b₁ /= b₂ (при несимметричности головки рельса);

c₁ /= c₂ (при несимметричности шейки рельса)

93 несимметричность головки (рельса) относительно подошвы

(Ндп. отклонение головки рельса от подошвы): Несимметричность рельса, при которой продолжение вертикальной оси симметрии головки не совпадает с вертикальной осью симметрии подошвы и с горизонтальной плоскостью, прилегающей к основанию подошвы, образует угол более или менее 90°

94 несимметричность подошвы (рельса) относительно шейки

(Ндп. отклонение шейки рельса от подошвы): Несимметричность рельса, при которой продолжение вертикальной оси симметрии шейки не совпадает с вертикальной осью симметрии подошвы

95 выпуклость подошвы рельса

(Ндп. непрямолинейность подошвы рельса, прогиб подошвы рельса): Отклонение от плоскости, при котором удаление точек поверхности основания подошвы поперечного сечения рельса от касательной горизонтальной плоскости увеличивается от точки касания к краям подошвы

96 вогнутость подошвы рельса

(Ндп. непрямолинейность подошвы рельса, прогиб подошвы рельса): Отклонение от плоскости, при котором удаление точек поверхности основания подошвы поперечного сечения рельса от прилегающей горизонтальной плоскости увеличивается от краев к ее середине

97 косина торца рельса

(Ндп. вертикальность реза рельса, перекос реза рельса, перпендикулярность реза рельса, перпендикулярность концов рельса, прямоугольность конца реза рельса): Отклонение плоскости торца рельса в любом направлении от перпендикулярности продольной оси рельса

98 подрельсовая площадка подкладки: Основной элемент подкладки, на который рельс опирается основанием подошвы в процессе эксплуатации.

99 полка рельсовой подкладки: Элемент подкладки, расположенный на каждом ее крае за ребордой, предназначенный для крепления подкладки к рельсовой опоре и для обеспечения снижения давления, поступающего от колес подвижного состава

Подкладка типа ДН65 для кривых участков пути к рельсам типа Р65

100 наружноколейная полка подкладки: Полка подкладки, расположенная снаружи колеи железнодорожного пути.

101 внутриколейная полка подкладки: Полка подкладки, расположенная внутри колеи железнодорожного пути.

102 реборда подкладки: Элемент подкладки, расположенный между ее подрельсовой площадкой и полкой, выступающий над ними и предназначенный для удержания рельса в закрепленном состоянии в процессе его эксплуатации.

103 болтовой паз подкладки: Паз, расположенный в реборде подкладки.

Примечание - Для рельсовой подкладки типа КБ этот паз служит для крепления клеммного болта.

104 отверстие подкладки: Отверстие для путевых костылей или путевых шурупов.

Примечание - В костыльной подкладке отверстия предназначены для костылей, форма отверстия квадратная. В других типах подкладок форма отверстий круглая; отверстия предназначены для шурупов.

105 буртик полки подкладки

(Ндп. выступ на полке подкладки): Элемент полки подкладки костыльного рельсового скрепления, расположенный между ребордой и краем подкладки, предназначенный для упора путевого инструмента, используемого для расшивки рельсового пути (выдергивания костылей из деревянных шпал).

106 боковая кромка подкладки

(Ндп. торец полки подкладки): -

107 верхняя головка рельсовой накладки: Верхний элемент профиля накладки, который расположен над его шейкой и в процессе эксплуатации упирается в нижнюю грань головки рельса.

108 нижняя головка рельсовой накладки: Нижний элемент профиля накладки, который расположен под его шейкой и в процессе эксплуатации упирается в наклонную поверхность подошвы рельса.

109 шейка рельсовой накладки: Элемент накладки, соединяющий верхнюю и нижнюю ее головки и предназначенный для увеличения жесткости накладки.

110 болтовое отверстие накладки: Сквозное отверстие, расположенное в области шейки накладки на заданном расстоянии от торца накладки и других ее отверстий.

111 длинная ножка клеммы

(Ндп. большая стойка клеммы, большая ножка клеммы, большая лапка клеммы, большой упор клеммы): Элемент клеммы, которым она в процессе эксплуатации упирается в подкладку.

112 короткая ножка клеммы

(Ндп. малая стойка клеммы, малая ножка клеммы, малая лапка клеммы, малый упор клеммы): Элемент клеммы, которым она в процессе эксплуатации упирается в подошву рельса.

113 полка клеммы: Верхняя горизонтальная часть жесткой клеммы.

114 торец длинной ножки клеммы: Опорная поверхность длинной ножки клеммы, которая в процессе эксплуатации упирается в верхнюю поверхность подкладки.

115 торец короткой ножки клеммы: Опорная поверхность короткой ножки клеммы, которая в процессе эксплуатации упирается в наклонную поверхность подошвы рельса.
