Название документа

"ГОСТ Р 50161-92 (ИСО 4202-78). Втулки переходные с наружным конусом 7:24 для инструментов с хвостовиком конус Морзе. Размеры"

(утв. Постановлением Госстандарта РФ от 13.08.1992 N 957)

"ГОСТ Р 50161-92 (ИСО 4202-78). Втулки переходные с наружным конусом 7:24 для инструментов с хвостовиком конус Морзе. Размеры"
(утв. Постановлением Госстандарта РФ от 13.08.1992 N 957)

Утвержден и введен в действие

Постановлением Госстандарта РФ

от 13 августа 1992 г. N 957

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВТУЛКИ ПЕРЕХОДНЫЕ С НАРУЖНЫМ КОНУСОМ 7:24

ДЛЯ ИНСТРУМЕНТОВ С ХВОСТОВИКОМ КОНУС МОРЗЕ

РАЗМЕРЫ

Reduction sleeves with external 7/24 taper

for tools with Morse taper shanks. Dimensions

ГОСТ Р 50161-92

(ИСО 4202-78)

Группа Г27

ОКП 39 2831

Дата введения

1 июля 1993 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Подготовлен Техническим комитетом по стандартизации ТК 95 "Инструмент".

Разработчики: В.Д. Поляков, В.В. Андреев, А.З. Старосельский, М.В. Ганина.

2. Утвержден и введен в действие Постановлением Госстандарта России от 13.08.1992 N 957.

Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 4202 "Втулки переходные с наружным конусом 7:24 для инструмента с коническим хвостовиком Морзе" и полностью ему соответствует.

3. Срок проверки - 1996 г. Периодичность проверки - 5 лет.

4. Введен впервые.

5. Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка ? Номер пункта

??????????????????????????????????????????????????????????????????

ИС NORMPROD: примечание.

Взамен ГОСТ 25557-82 Приказом Ростехрегулирования

от 12.07.2007 N 171-ст с 1 января 2008 года введен в действие ГОСТ

25557-2006. ГОСТ 25557-2006 утратил силу с 1 января 2018 года в

связи с введением в действие ГОСТ 25557-2016 (Приказ Росстандарта

от 20.03.2017 N 160-ст).

ГОСТ 25557-82 ?2

ИС NORMPROD: примечание.

ГОСТ 25827-93 утратил силу с 1 января 2016 года в связи с

введением в действие ГОСТ 25827-2014 (Приказ Росстандарта от

03.06.2015 N 537-ст).

ГОСТ 25827-83 ?3

Настоящий стандарт устанавливает размеры переходных втулок с наружным конусом 7:24 (N 30, 40, 45, 50 и 60) для закрепления инструмента с хвостовиком конус Морзе (N 1 - 6) с лапкой или с резьбовым отверстием:

с использованием встроенного винта для переходных втулок: 30 х 1; 40 х 1; 40 х 2; 45 x 1; 45 x 2, 50 х 2; 50 x 3; 50 х 4; 60 х 3; 60 х 4; 60 х 5;

с использованием тянущего винта для переходных втулок: 30 х 1; 30 х 2; 40 х 2; 40 x 3; 45 х 1; 45 x 2; 45 x 3; 45 х 4; 50 x 2; 50 х 3; 50 х 4; 50 х 5; 60 х 3; 60 х 4; 60 x 5; 60 x 6.

Требования настоящего стандарта являются обязательными.

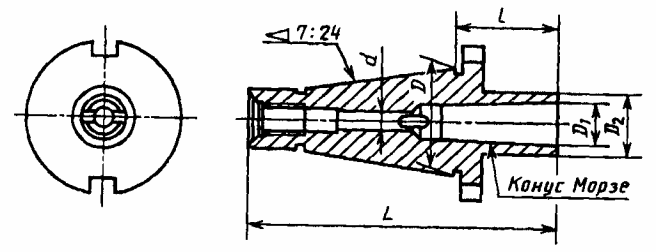

1. Размеры переходных втулок должны соответствовать указанным на чертеже и в таблице.

Примечание. Чертеж не определяет конструкцию втулок и способ крепления инструмента винтом.

Размеры, мм

??????????????????????????????????????????????????????????????????

Обозначение ? D ? D ? D ? d ? l, не ? L, не

конуса ? ? 1 ? 2 ? ? более ? более

????????????? ? ? ? ? ?

7:24 ?Морзе ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????

30 ?1 ?31,75 ?12,065 ?25 ?6,2 ?50 ?118

???????? ???????????????????????????? ?

?2 ? ?17,780 ?32 ?10,3 ? ?

???????? ?????????????????????????????????????????????

?3 ? ?23,825 ?40 ?12,5 ?70 ?138

??????????????????????????????????????????????????????????????????

40 ?1 ?44,45 ?12,065 ?25 ?6,2 ?50 ?143

???????? ???????????????????????????? ?

?2 ? ?17,780 ?32 ?10,3 ? ?

???????? ?????????????????????????????????????????????

?3 ? ?23,825 ?40 ?12,5 ?65 ?158

???????? ?????????????????????????????????????????????

?4 ? ?31,267 ?48 ?17,0 ?95 ?188

??????????????????????????????????????????????????????????????????

45 ?1 ?57,15 ?12,065 ?25 ?6,2 ?50 ?157

???????? ???????????????????????????? ?

?2 ? ?17,780 ?32 ?10,3 ? ?

???????? ?????????????????????????????????????????????

?3 ? ?23,825 ?40 ?12,5 ?65 ?172

???????? ?????????????????????????????????????????????

?4 ? ?31,267 ?48 ?17,0 ?75 ?182

???????? ?????????????????????????????????????????????

?5 ? ?44,399 ?63 ?21,0 ?125 ?232

??????????????????????????????????????????????????????????????????

50 ?2 ?69,85 ?17,780 ?32 ?10,3 ?60 ?187

???????? ?????????????????????????????????????????????

?3 ? ?23,825 ?40 ?12,5 ?65 ?192

???????? ?????????????????????????????????????????????

?4 ? ?31,267 ?48 ?17,0 ?70 ?197

???????? ?????????????????????????????????????????????

?5 ? ?44,399 ?63 ?21,0 ?105 ?232

??????????????????????????????????????????????????????????????????

60 ?3 ?107,95 ?23,825 ?40 ?12,5 ?70 ?277

???????? ???????????????????????????? ?

?4 ? ?31,267 ?48 ?17,0 ? ?

???????? ???????????????????????????? ?

?5 ? ?44,399 ?63 ?21,0 ? ?

???????? ?????????????????????????????????????????????

?6 ? ?63,348 ?80 ?25,0 ?100 ?307

ИС NORMPROD: примечание.

Взамен ГОСТ 25557-82 Приказом Ростехрегулирования от 12.07.2007 N 171-ст с 1 января 2008 года введен в действие ГОСТ 25557-2006. ГОСТ 25557-2006 утратил силу с 1 января 2018 года в связи с введением в действие ГОСТ 25557-2016 (Приказ Росстандарта от 20.03.2017 N 160-ст).

2. Конус Морзе - по ГОСТ 25557.

ИС NORMPROD: примечание.

ГОСТ 25827-93 утратил силу с 1 января 2016 года в связи с введением в действие ГОСТ 25827-2014 (Приказ Росстандарта от 03.06.2015 N 537-ст).

3. Размеры конусов 7:24 - по ГОСТ 25827.
