"ГОСТ Р 57819-2017/EN 12350-12:2010. Национальный стандарт Российской Федерации. Испытания бетонной смеси. Часть 12. Самоуплотняющаяся бетонная смесь. Испытание с применением блокирующего кольца (J-кольцо)"
(утв. и введен в действие Приказом Росстандарта от 24.10.2017 N 1481-ст)

1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") - Центральный научно-исследовательский институт строительных конструкций им. В.А. Кучеренко" (ЦНИИСК им. В.А. Кучеренко) на основе официального перевода на русский язык немецкоязычной версии стандарта, указанного в пункте 4, который выполнен Федеральным государственным унитарным предприятием "Российский научно-иследовательский центр информации по стандартизации, метрологии и оценке соответствия"

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2017 г. N 1481-ст

4 Настоящий стандарт идентичен европейскому стандарту EN 12350-12:2010 "Испытания бетонной свежеприготовленной смеси. Часть 12. Самоуплотняющийся бетон. Испытание с применением блокирующего кольца" (EN 12350-12:2010 " von Frischbeton - Teil 12: Selbstverdichtender - Beton Blockierung Versuch", IDT).

Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международного и европейских стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Настоящий стандарт устанавливает метод определения текучести (с учетом проходимости), удобоукладываемости при испытании с применением блокирующего кольца (J-кольцо) и времени растекания t_500J для самоуплотняющегося бетона.

Испытание не предназначено для размера зерна заполнителя свыше 40 мм.

Примечание - Отношение "значение зерна заполнителя/шаг стержней" в испытании применяют для оценки текучести исследуемого бетона при стандартном шаге стержней в конструкции. Закупоривание при укладке бетонной смеси означает, что значение зерна заполнителя могло быть слишком большим для применения данного метода.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанное издание, для недатированных - последнее издание (включая все изменения к нему).

EN 12350-1, von Frischbeton - Teil 1: Probenahme (Испытания бетонной смеси. Часть 1. Отбор проб; Testing fresh concrete - Part 1: Sampling)

EN 12350-8, von Frischbeton - Teil 8: Selbstverdichtender Beton - (Испытания бетонной свежеприготовленной смеси. Часть 8. Испытание на расплыв; Testing fresh concrete - Part 8: Self-compacting concrete. Slump-flow test)

В настоящем стандарте использованы следующие обозначения:

SF_j - расплыв бетонной смеси в испытании с применением блокирующего кольца, мм;

d₁ - наибольший диаметр бетонной лепешки, мм;

d₂ - диаметр бетонной лепешки под прямым углом к d₁, мм;

PJ - проходимость, мм;

- измеряемые высоты, мм;

r - повторяемость;

R - воспроизводимость.

Испытание с применением блокирующего кольца применяют для оценки текучести самоуплотняющейся бетонной смеси при укладке через узкое отверстие, включая расстояния между арматурными стержнями или между другими препятствиями без расслоения или закупоривания.

Применяют испытания с частым и редким шагом стержней. Частый шаг стержней имитирует густонасыщенную арматуру.

Испытание с применением блокирующего кольца - альтернатива испытанию на L-образном коробе согласно ЕН 12350-10, хотя результат нельзя сравнивать напрямую.

Метод следует процедуре, описанной в ЕН 12350-8, за исключением того, что перед заполнением конуса бетонной смесью вокруг конуса устанавливают блокирующее кольцо, содержащее равномерно распределенные вертикальные гладкие стержни.

Дополнительно при необходимости измеряют время t_500J до достижения растекания бетонной смеси диаметра 500 мм.

Оборудование должно соответствовать ЕН 12350-8 со следующими дополнениями.

Примечание - Опорные стойки конуса могут быть сняты, чтобы конус подходил к блокирующему кольцу, или если их наличие препятствует движению вверх в блокирующем кольце.

5.1 Блокирующее кольцо с узким зазором

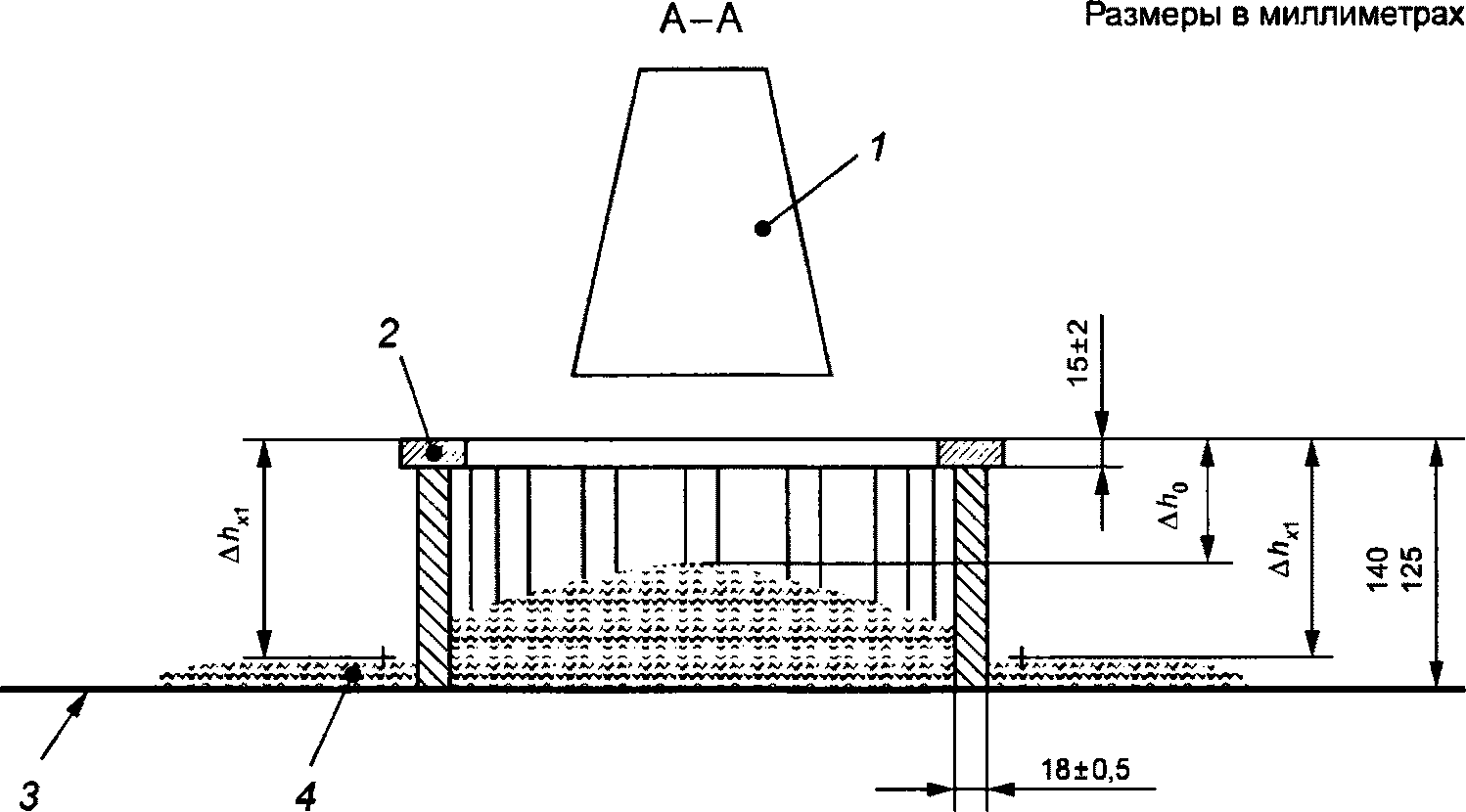

Гладкие стальные стержни диаметром (18 +/- 0,5) мм, которые закреплены на одном кольце с диаметром (300 +/- 2) и размерами, представленными на рисунках 1 и 2 [зазор между стержнями - (41 +/- 1) мм].

5.2 Блокирующее кольцо с широким зазором

Гладкие стальные стержни диаметром (18 +/- 0,5) мм, которые закреплены на одном кольце с диаметром (300 +/- 2) и размерами, представленными на рисунках 1 и 3 [зазор между стержнями - (59 +/- 1) мм].

5.3 Линейка

Линейка для установки по одной оси ориентирной линии для измерения высот длиной примерно 400 мм.

Пробу для испытаний следует отбирать в соответствии с требованиями ЕН 12350-1.

Конус и плиту основания подготавливают согласно ЕН 12350-8.

Конус устанавливают на плиту основания в центр большого круга диаметром 210 мм и фиксируют в этом положении (или используют манжету с гирей), причем нужно обеспечивать, чтобы бетон не смог просочиться под конус.

Блокирующее кольцо, в центре которого находится конус, располагают на плите основания.

Конус наполняют без вибрации или механического уплотнения за один рабочий цикл, а избыток удаляют с верхнего края конуса. Заполненный конус не должен оставаться в покое более 30 с; в течение этого времени пролившийся бетон необходимо убрать с плиты основания и обеспечить, чтобы плита основания была полностью увлажнена, но без излишков влаги.

Одним движением снимают конус в течение 1 - 3 с вертикально вверх, не препятствуя расплыву бетонной смеси. Если требуется определить время растекания t_500J, включают секундомер сразу же после отрыва конуса от плиты основания и записывают время до первого контакта бетона в точке с кругом 500 мм с точностью до 0,1 с.

Без воздействия на плиту основания или бетон самый большой диаметр бетонной лепешки измеряют с точностью до 10 мм и обозначают d₁. Затем измеряют с точностью до 10 мм диаметр бетонной лепешки под прямым углом к d₁ и записывают как d₂.

Кладут линейку на верхнюю сторону блокирующего кольца и измеряют с точностью до 1 мм относительные различия высот между нижним кантом линейки и бетонной поверхности в центре и в четырех позициях вне блокирующего кольца, т.е. два - , в направлении x и другие два , - в направлении y (перпендикулярно к x), как показано на рисунках 2 и 3.

Бетонные лепешки нужно проверять на признак расслоения и результат учитывать в перечислении h) раздела 9 с качественной точки зрения, например: "признаки расслоения отсутствуют", "сильные признаки расслоения".

Примечание - Признаками расслоения может быть кольцо из цементного теста/раствора и отделившегося крупного заполнителя в средней части.

8.1 Проходимость PJ

Проходимость PJ (англ.: passing ability) блокирующего кольца рассчитывают с точностью до 1 мм по формуле

где PJ - проходимость, мм;

- измеряемые высоты, мм.

8.2 Удобоукладываемость SF_J

Удобоукладываемость в испытании с применением блокирующего кольца SF_J - среднее значение d₁ и d₂. Его указывают с точностью до 10 мм и рассчитывают по формуле

где SF_J - расплыв бетонной смеси в испытании с применением блокирующего кольца, мм;

d₁ - наибольший диаметр бетонной лепешки, мм;

d₂ - диаметр бетонной лепешки под прямым углом к d₁, мм.

8.3 Время растекания t_500J

В качестве времени растекания t_500J в испытании с применением блокирующего кольца принимают промежуток времени между моментом, в который конус отделяется от плиты основания, и моментом, в который самоуплотняющаяся бетонная смесь касается впервые круга 500 мм. Время растекания t_500J рассчитывают в секундах с точностью 0,5 с.

В протоколе испытаний должны содержаться:

a) наименование пробы;

b) место проведения испытания;

c) дата и время выполнения испытания;

d) использовалось блокирующее кольцо с частым или редким шагом стержней;

e) проходимость PJ с точностью до 1 мм;

f) удобоукладываемость в испытании с применением блокирующего кольца SF_J с точностью 10 мм;

g) время растекания t_500J с точностью 0,5 с (при необходимости);

h) любые данные о расслоении бетона;

i) любое отклонение от стандартного метода испытания;

j) заявление эксперта по технической части о том, что испытание, за исключением указанного в перечислении i), проводилось в соответствии с настоящим стандартом.

В протоколе испытаний могут дополнительно содержаться:

k) температура бетона во время испытания;

l) возраст бетона на момент проверки (если известно).

Повторяемость r и воспроизводимость R для блокирующего кольца с узким зазором устанавливались в программе, в которой участвовали восемь лабораторий, 16 экспертов и с двумя повторениями, а также r и R были оценены на соответствие ИСО 5725-2.

Результаты для r и R при использовании блокирующего кольца с узким зазором приведены в таблицах 1 - 3. Для блокирующего кольца с редким шагом стержней аналогичные данные отсутствуют.
