ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВТУЛКИ ПЕРЕХОДНЫЕ С ПОВОДКОВЫМ СРЕЗОМ С ВНУТРЕННИМ И

НАРУЖНЫМ КОНУСАМИ 7:24

РАЗМЕРЫ

Reduction sleeves with tenon drive with external and

internal 7:24 taper. Dimensions

ГОСТ 50481-93

(ИСО 3936-77)

Группа Г27

Введен впервые

Дата введения

1 января 1994 года

Подготовлен и внесен Техническим комитетом по стандартизации ТК 95 "Инструмент".

Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 3936-77 "Втулки переходные с поводковым срезом с наружным и внутренним конусами 7:24. Размеры" и полностью ему соответствует.

Срок проверки стандарта - 1997 г., периодичность проверки - 5 лет.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает размеры на переходные втулки с наружным конусом 7:24 N 40, 45, 50, 60 и внутренним конусом N 30, 40, 45, 50.

Требования настоящего стандарта являются обязательными.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использована ссылка на стандарт: ГОСТ Р 50071-92 "Хвостовики инструментов с конусом 7:24. Размеры".

3. ОСНОВНЫЕ РАЗМЕРЫ

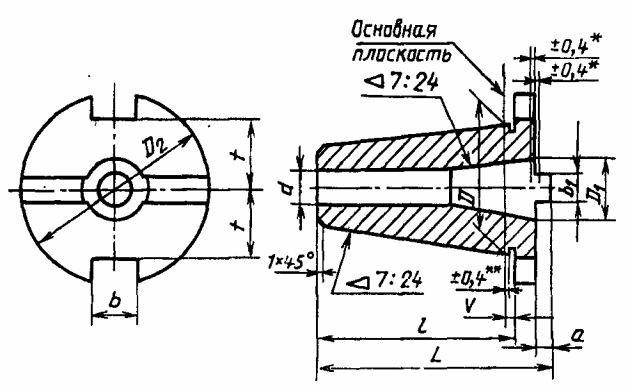

1. Размеры переходных втулок должны соответствовать указанным на рисунке и в таблице.

2. Размеры наружных и внутренних конусов - по ГОСТ Р 50071-92.

-----------------------------------

<*> Максимально допустимое отклонение между наибольшим диаметром конуса и плоскостью, проходящей через основной диаметр D, в любую сторону от этой плоскости.

<**> Максимально допустимое отклонение положения измерительной плоскости, проходящей через диаметр

, в любую сторону от ее номинального положения, совпадающего с торцовой поверхностью поводка.

Примечание. Чертеж не определяет конструкцию.

Размеры в мм

????????????????????????????????????????????????????????????????????????????

Обозначение ? Наружный конус ? Внутренний конус

конусов ? ?

????????????????????????????????????????????????????????????????????????????

Наруж-?Внут- ? D ? D ?L, не?l, не? V ? b ?t, не? D ? d ?b h5?a, не

ный ?ренний? ? 2 ?более?более? ?Н12 ?более? 1 ?Н12 ? 1 ?более

????????????????????????????????????????????????????????????????????????????

40 ?30 ?44,45 ?63,0 ?85,0 ?67 ?1,6?16,1?22,5 ?31,75?17,4?15,9 ?8,0

??????? ????????????????????????????????????????? ? ? ?

45 ????????57,15 ?80,0 ?104,0?86 ?3,2?19,3?29,0 ???????????? ?

?40 ? ? ? ? ? ? ? ?44,45?25,3? ?

??????????????????????????????????????? ??????????????????????? ?

50 ?30 ?69,85 ?97,5 ?125,0?105 ? ?25,7?35,3 ?31,75?17,4? ?

???????? ? ? ? ? ? ? ???????????? ?

?40 ? ? ? ? ? ? ? ?44,45?25,3? ?

???????? ? ??????? ? ? ? ???????????????????????

?45 ? ? ?126,5? ? ? ? ?57,15?32,4?19,0 ?9,5

??????????????????????????????????????? ? ?????????????????????????????

60 ?40 ?107,95?156,0?189,0?165 ? ? ?60,0 ?44,45?25,3?15,9 ?8,0

???????? ? ??????? ? ? ? ???????????????????????

?45 ? ? ?190,5? ? ? ? ?57,15?32,4?19,0 ?9,5

???????? ? ??????? ? ? ? ???????????????????????

?50 ? ? ?193,5? ? ? ? ?69,85?39,6?25,4 ?12,5

Пример условного обозначения переходной втулки с наружным конусом 40 и внутренним конусом 30:

Втулка 40 х 30 ГОСТ Р 50481-93
