ГОСТ Р 54808-2011. Национальный стандарт Российской Федерации. Арматура трубопроводная. Нормы герметичности затворов

Предисловие

Сведения о стандарте

1. Область применения

2. Нормативные ссылки

3. Термины, определения, сокращения и обозначения

4. Общие положения

5. Нормы герметичности затворов

6. Порядок установления в КД требований по герметичности затвора

7. Требования к испытаниям на герметичность затвора

Приложение А. Соотношение значений номинальных диаметров и номинальных давлений, выраженных в метрической системе и в единицах США (дюйм)

Приложение Б. Нормы герметичности затворов запорной, обратной и предохранительной арматур по воде

Приложение В. Нормы герметичности затворов запорной, обратной и предохранительной арматур по воздуху при Pисп = 0,6 МПа

Приложение Г. Нормы герметичности затворов запорной, обратной и предохранительной арматур по воздуху при Pисп = PN(Pр)

Приложение Д. Нормы герметичности затворов регулирующей арматуры

Приложение Е. Рекомендации по назначению классов герметичности арматуры

Приложение Ж. Примеры записи в НД допущений по изменению утечки в затворе

Библиография

Утвержден и введен в действие

Приказом Федерального

агентства по техническому

регулированию и метрологии

от 13 декабря 2011 г. N 1172-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

АРМАТУРА ТРУБОПРОВОДНАЯ

НОРМЫ ГЕРМЕТИЧНОСТИ ЗАТВОРОВ

Pipeline valves. Leakage rates of valves

ISO 5208:2008 (E)

Industrial valves - Pressure testing of metallic valves7666

(NEQ)

CEI/IEC 60534-4:2006

Industrial-process control valves - Part 4: Inspection

and routine testing

(NEQ)

ГОСТ Р 54808-2011

ОКС 23.060

ОКП 37 0000

Дата введения

1 июля 2012 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Разработан Закрытым акционерным обществом "Научно-производственная фирма "Центральное конструкторское бюро арматуростроения" (ЗАО "НПФ "ЦКБА").

2. Внесен Техническим комитетом по стандартизации ТК 259 "Трубопроводная арматура и сильфоны".

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1172-ст.

4. В настоящем стандарте учтены основные нормативные положения следующих международных стандартов:

- ИСО 5208:2008 "Арматура трубопроводная промышленная. Испытание давлением" [ISO 5208:2008 (E) "Industrial valves - Pressure testing of metallic valves"];

- МЭК 60534-4:2006 "Клапаны регулирующие для промышленных процессов. Часть 4. Контроль и типовые испытания" (CEI/IEC 60534-4:2006 "Industrial-process control valves - Part 4: Inspection and routine testing") в части требований к герметичности затвора.

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт устанавливает нормы и классы герметичности затворов трубопроводной арматуры (далее - арматура) номинальных диаметров от DN 3 до DN 2000 на номинальные давления от PN 1 до PN 420 всех видов (запорная, обратная, предохранительная, регулирующая, распределительно-смесительная, фазоразделительная) и всех типов (задвижки, клапаны, краны и дисковые затворы), а также для комбинированной арматуры.

Нормы герметичности, приведенные в стандарте, применяют при всех видах испытаний, а также при проверках герметичности затвора арматуры в процессе эксплуатации.

Настоящий стандарт пригоден для целей подтверждения соответствия.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р ИСО 8573-1-2005 Сжатый воздух. Часть 1. Загрязнения и классы чистоты

ГОСТ Р 53402-2009 Арматура трубопроводная. Методы контроля и испытаний

ГОСТ 12893-2005 Клапаны регулирующие односедельные, двухседельные и клеточные. Общие технические условия.

ГОСТ 17433-80 Промышленная чистота. Сжатый воздух. Классы загрязненности

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины, определения, сокращения и обозначения

3.1. В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1.1.

???????????????????????????????????????????????????????????????????????????

? Арматура запорная: арматура, предназначенная для перекрытия потока?

?рабочей среды с определенной герметичностью. ?

? [ГОСТ Р 52720-2007, статья 3.1] ?

???????????????????????????????????????????????????????????????????????????

3.1.2.

???????????????????????????????????????????????????????????????????????????

? Арматура запорно-регулирующая: арматура, совмещающая функции запорной?

?и регулирующей арматуры. ?

? [ГОСТ Р 52720-2007, статья 3.6] ?

???????????????????????????????????????????????????????????????????????????

3.1.3. Арматура комбинированная: арматура, совмещающая различные функции (например, функции запорной и защитной, функции запорной и регулирующей и т.д.).

3.1.4.

???????????????????????????????????????????????????????????????????????????

? Арматура невозвратно-запорная: арматура обратная, в которой может быть?

?осуществлено принудительное закрытие арматуры. ?

? [ГОСТ Р 52720-2007, статья 3.6] ?

???????????????????????????????????????????????????????????????????????????

3.1.5.

???????????????????????????????????????????????????????????????????????????

? Арматура невозвратно-управляемая: арматура обратная, в которой может?

?быть осуществлено принудительное открытие, закрытие или ограничение хода?

?арматуры. ?

? [ГОСТ Р 52720-2007, статья 3.7] ?

???????????????????????????????????????????????????????????????????????????

3.1.6.

???????????????????????????????????????????????????????????????????????????

? Арматура обратная: арматура, предназначенная для автоматического?

?предотвращения обратного потока рабочей среды. ?

? [ГОСТ Р 52720-2007, статья 3.5] ?

???????????????????????????????????????????????????????????????????????????

3.1.7.

???????????????????????????????????????????????????????????????????????????

? Арматура предохранительная: арматура, предназначенная?

?для автоматической защиты оборудования и трубопроводов от недопустимого?

?превышения давления посредством сброса избытка рабочей среды. ?

? [ГОСТ Р 52720-2007, статья 3.2] ?

???????????????????????????????????????????????????????????????????????????

3.1.8.

???????????????????????????????????????????????????????????????????????????

? Арматура распределительно-смесительная: арматура, предназначенная?

?для распределения потока рабочей среды по определенным направлениям или?

?для смешивания потоков. ?

? [ГОСТ Р 52720-2007, статья 3.8] ?

???????????????????????????????????????????????????????????????????????????

3.1.9.

???????????????????????????????????????????????????????????????????????????

? Арматура регулирующая: арматура, предназначенная для регулирования?

?параметров рабочей среды посредством изменения расхода. ?

? [ГОСТ Р 52720-2007, статья 3.3] ?

???????????????????????????????????????????????????????????????????????????

3.1.10.

???????????????????????????????????????????????????????????????????????????

? Арматура фазоразделительная: арматура, предназначенная для разделения?

?рабочих сред, находящихся в различных фазовых состояниях. ?

? [ГОСТ Р 52720-2007, статья 3.10] ?

???????????????????????????????????????????????????????????????????????????

3.1.11.

???????????????????????????????????????????????????????????????????????????

? Герметичность затвора: свойство затвора препятствовать газовому?

?или жидкостному обмену между средами, разделенными затвором. ?

? [ГОСТ Р 52720-2007, статья 6.24] ?

???????????????????????????????????????????????????????????????????????????

3.1.12.

???????????????????????????????????????????????????????????????????????????

? Давление номинальное PN, кгс/см2: наибольшее избыточное рабочее?

?давление при температуре рабочей среды 293 K (20 °С), при котором?

?обеспечивается заданный срок службы (ресурс) корпусных деталей арматуры,?

?имеющих определенные размеры, обоснованные расчетом на прочность?

?при выбранных материалах и характеристиках прочности их при температуре?

?293 K (20 °С). ?

? [ГОСТ Р 52720-2007, статья 6.1] ?

???????????????????????????????????????????????????????????????????????????

3.1.13.

???????????????????????????????????????????????????????????????????????????

? Давление рабочее P : наибольшее избыточное давление, при котором?

? р ?

?возможна длительная работа арматуры при выбранных материалах и заданной?

?температуре. ?

? [ГОСТ Р 52720-2007, статья 6.3] ?

???????????????????????????????????????????????????????????????????????????

3.1.14.

???????????????????????????????????????????????????????????????????????????

? Давление настройки P : наибольшее избыточное давление на входе?

? н ?

?в предохранительный клапан, при котором затвор закрыт и обеспечивается?

?заданная герметичность затвора. ?

? Примечание. P должно быть не менее рабочего давления?

? н ?

?P в оборудовании. ?

? р ?

? [ГОСТ Р 52720-2007, статья 6.7] ?

???????????????????????????????????????????????????????????????????????????

Примечание. Определение термина "давление настройки" в другом нормативном документе.

???????????????????????????????????????????????????????????????????????????

? Давление настройки P : наибольшее избыточное давление на входе?

? н ?

?в предохранительный клапан, при котором затвор закрыт и обеспечивается?

?заданная герметичность затвора. Давление настройки клапанов?

?при направлении сброса в систему без противодавления принимается равным?

?расчетному давлению. Давление настройки клапанов при направлении сброса?

?в систему с противодавлением принимается меньшим на значение расчетного?

?противодавления. ?

? [ГОСТ 12.2.085-2002, статья 3.2.3] ?

???????????????????????????????????????????????????????????????????????????

3.1.15.

???????????????????????????????????????????????????????????????????????????

? Диаметр номинальный DN: параметр, применяемый для трубопроводных?

?систем в качестве характеристики присоединяемых частей арматуры. ?

? Примечание. Номинальный диаметр приблизительно равен внутреннему?

?диаметру присоединяемого трубопровода, выраженному в миллиметрах?

?и соответствующему ближайшему значению из ряда чисел, принятых?

?в установленном порядке. ?

? ?

? [ГОСТ Р 52720-2007, статья 6.2] ?

???????????????????????????????????????????????????????????????????????????

3.1.16. Заказчик: юридическое или физическое лицо, определяющее технические характеристики и требования к разработке, изготовлению и монтажу трубопроводной арматуры.

3.1.17.

???????????????????????????????????????????????????????????????????????????

? Затвор: совокупность подвижных (золотник, диск, клин, шибер, плунжер?

?и др.) и неподвижных (седло) элементов арматуры, образующих проходное?

?сечение и соединение, препятствующих протеканию рабочей среды. ?

? [ГОСТ Р 52720-2007, статья 7.3] ?

???????????????????????????????????????????????????????????????????????????

3.1.18. Изготовитель (поставщик): юридическое или физическое лицо, изготавливающее в соответствии с технической документацией арматуру, наносящее на арматуру свое наименование (имя, товарный знак), подписывающее паспорт на изделие и признающее ответственность за безопасность арматуры и выполнение гарантийных обязательств.

3.1.19. Класс герметичности затвора (класс герметичности): характеристика арматуры, оцениваемая нормой герметичности затвора.

3.1.20.

???????????????????????????????????????????????????????????????????????????

? Номинальный ход h : полный ход арматуры без учета допусков. ?

? у ?

? [ГОСТ Р 52720-2007, статья 6.15] ?

???????????????????????????????????????????????????????????????????????????

3.1.21. Норма герметичности затвора Q: максимально допустимая утечка в затворе арматуры.

3.1.22.

???????????????????????????????????????????????????????????????????????????

? Относительная утечка дельта , %: количественный критерий?

? затв ?

?негерметичности в затворе, представляющий собой отношение расхода?

?(в м3/ч) среды плотностью 1000 кг/м3, протекающей через закрытый?

?номинальным усилием затвор регулирующей арматуры при перепаде давления?

?на нем 0,1 МПа (1,0 кгс/см2), к условной пропускной способности. ?

? [ГОСТ Р 52720-2007, статья 6.45] ?

???????????????????????????????????????????????????????????????????????????

3.1.23.

???????????????????????????????????????????????????????????????????????????

? Противодавление: избыточное давление на выходе арматуры (в частности,?

?из предохранительного клапана, конденсатоотводчика). ?

? Примечание. Противодавление представляет собой сумму статического?

?давления в выпускной системе (в случае закрытой системы) и давления,?

?возникающего от ее сопротивления при протекании среды. ?

? ?

? [ГОСТ Р 52720-2007, статья 6.11] ?

???????????????????????????????????????????????????????????????????????????

3.1.24. Разработчик арматуры: юридическое лицо или индивидуальный предприниматель, разрабатывающий конструкторскую и эксплуатационную документацию на арматуру.

3.1.25.

???????????????????????????????????????????????????????????????????????????

? Седло: неподвижный или подвижный элемент затвора, установленный?

?или сформированный в корпусе арматуры. ?

? [ГОСТ Р 52720-2007, статья 7.4] ?

???????????????????????????????????????????????????????????????????????????

3.1.26.

???????????????????????????????????????????????????????????????????????????

? Среда испытательная: среда, используемая для контроля арматуры. ?

? [ГОСТ Р 52720-2007, статья 2.21] ?

???????????????????????????????????????????????????????????????????????????

3.1.27. Условная пропускная способность,

, м3/ч: пропускная способность при номинальном ходе.

3.1.28.

???????????????????????????????????????????????????????????????????????????

? Утечка: проникание вещества из герметизированного изделия через течи?

?под действием перепада полного или парциального давления. ?

? [ГОСТ Р 52720-2007, статья 6.44] ?

???????????????????????????????????????????????????????????????????????????

3.2. В настоящем стандарте применены следующие сокращения:

- АС - атомная станция;

- КД - конструкторская документация;

- НД - нормативная документация;

- ПМ - программа и методика испытаний арматуры;

- РЭ - руководство по эксплуатации;

- ТЗ - техническое задание;

- ТУ - технические условия.

3.3. В настоящем стандарте применены следующие обозначения:

- номинальный диаметр входного патрубка арматуры;

- диаметр седла, мм;

- количество капель воды;

- количество пузырьков воздуха;

- абсолютное давление до регулирующей арматуры;

- давление испытательной среды;

- минимальное, из указанных в КД, давление настройки изделия;

- перепад давления на регулирующей арматуре;

- максимально допустимый перепад давления на арматуре;

- объем капли воды;

- объем пузырька воздуха;

- плотность испытательной среды, кг/м3, при параметрах испытаний

;

- плотность испытательной среды при нормальных условиях, кг/м3 (для воздуха

);

- k - показатель адиабаты испытательной среды (для воздуха k = 1,4);

- температура испытательной среды, °С.

4. Общие положения

4.1. Испытательные среды:

- вода (которая может содержать ингибитор коррозии), керосин или любая другая жидкость, вязкость которой не превышает вязкости воды;

- воздух или другой газ (например, азот, природный газ, фреон).

Вид испытательной среды выбирают по таблице 1 в зависимости от назначения арматуры и устанавливают в ТУ.

Таблица 1

Виды испытательных сред

???????????????????????????????????????????????????????????????????????????

? Вид рабочей среды ? Испытательная среда ?

? ????????????????????????

? ? вода ? воздух ?

???????????????????????????????????????????????????????????????????????????

? Жидкие среды, не относящиеся к опасным веществам ? + ? - ?

?[1] ? ? ?

???????????????????????????????????????????????????????????????????????????

? Газообразные среды, а также жидкие среды, ? - <1> ? + ?

?относящиеся к опасным веществам [1] ? ? ?

???????????????????????????????????????????????????????????????????????????

? <1> Для арматуры АС испытательная среда - вода, воздух [2].?

?Для арматуры других объектов допускаются испытания водой по согласованию?

?с заказчиком. ?

???????????????????????????????????????????????????????????????????????????

4.2. Давление испытательной среды

указывают в КД (ТУ, РЭ) и выбирают из таблицы 2.

Таблица 2

Давление испытательной среды

???????????????????????????????????????????????????????????????????????????

? Вид арматуры ? Давление P для испытательной среды ?

? ? исп ?

? ??????????????????????????????????????????????????????

? ? вода ? воздух ?

???????????????????????????????????????????????????????????????????????????

? Запорная и обратная? 1,1PN ? (0,6 +/- 0,1) МПа ?

? ??????????????????????????????????????????????????????

? ? P ? PN ?

? ? р ? ?

? ??????????????????????????????????????????????????????

? ? Дельта P ? P ?

? ? max ? р ?

? ??????????????????????????????????????????????????????

? ? - ? Дельта P ?

? ? ? max ?

???????????????????????????????????????????????????????????????????????????

? Предохранительная ? P ?

? ? н ?

???????????????????????????????????????????????????????????????????????????

? Регулирующая ? 0,4 МПа ?

? ??????????????????????????????????????????????????????

? ? PN ?

? ??????????????????????????????????????????????????????

? ? P ?

? ? р ?

? ??????????????????????????????????????????????????????

? ? Дельта P ?

? ? max ?

???????????????????????????????????????????????????????????????????????????

? Примечание. По согласованию с заказчиком либо по его требованию?

?допускается проводить испытания при давлениях P , отличных?

? исп ?

?от указанных (для предохранительной арматуры - с учетом требований?

?5.1.5). Параметры испытаний и норму герметичности затвора устанавливают?

?в ТУ (КД). ?

???????????????????????????????????????????????????????????????????????????

4.3. Скорость подъема давления, время выдержки арматуры под давлением при установившемся давлении и время контроля (измерения утечки в затворе) - в соответствии с ГОСТ Р 53402, если в ТУ (КД, ПМ, РЭ) не указано иное.

4.4. Температура испытательной среды - от 5 °С до 40 °С, за исключением случаев, оговоренных в ТУ (КД).

При проведении испытаний разность температур стенки корпуса арматуры и окружающего воздуха не должна вызывать конденсацию влаги на поверхности стенок арматуры.

4.5. Если для обозначения номинального диаметра арматуры применено обозначение в единицах США (NPS в дюймах), то для определения нормы герметичности затвора предварительно следует определить значение DN, эквивалентное NPS в соответствии с Приложением А (таблицей А.1).

Если для обозначения номинального давления арматуры применен класс давления ANSI, то для определения нормы герметичности затвора предварительно следует определить значение номинального давления PN, эквивалентное классу давления ANSI, в соответствии с Приложением А (таблицей А.2).

5. Нормы герметичности затворов

5.1. Нормы и классы герметичности затворов запорной, обратной и предохранительной арматуры

5.1.1. Норму герметичности затворов для всех PN в зависимости от номинального диаметра DN и класса герметичности при испытании водой давлением

и воздухом давлением

определяют по таблице 3.

Таблица 3

Нормы и классы герметичности затворов запорной,

обратной и предохранительной арматуры

???????????????????????????????????????????????????????????????????????????

?Класс ? Норма герметичности затвора Q для испытательной среды ?

?герметич-?????????????????????????????????????????????????????????????????

?ности ? вода при P = 1,1PN ? воздух при P = 0,6 МПа ?

? ? исп ? исп ?

? ?????????????????????????????????????????????????????????????????

? ? Q, мм3/с ? Q, см3/мин ? Q, мм3/с ? Q, см3/мин ?

???????????????????????????????????????????????????????????????????????????

? A ? Отсутствие видимых утечек в течение времени испытания ?

???????????????????????????????????????????????????????????????????????????

? AA ? 0,006DN ? 0,0004DN ? 0,18DN ? 0,011DN ?

???????????????????????????????????????????????????????????????????????????

? B ? 0,01DN ? 0,0006DN ? 0,30DN ? 0,018DN ?

???????????????????????????????????????????????????????????????????????????

? C ? 0,03DN ? 0,0018DN ? 3,00DN ? 0,18DN ?

???????????????????????????????????????????????????????????????????????????

? CC ? 0,08DN ? 0,0048DN ? 22,30DN ? 1,30DN ?

???????????????????????????????????????????????????????????????????????????

? D ? 0,10DN ? 0,006DN ? 30DN ? 1,80DN ?

???????????????????????????????????????????????????????????????????????????

? E ? 0,30DN ? 0,018DN ? 300DN ? 18,0DN ?

???????????????????????????????????????????????????????????????????????????

? EE ? 0,39DN ? 0,023DN ? 470DN ? 28,2DN ?

???????????????????????????????????????????????????????????????????????????

? F ? 1,0DN ? 0,060DN ? 3000DN ? 180DN ?

???????????????????????????????????????????????????????????????????????????

? G ? 2,0DN ? 0,12DN ? 6000DN ? 360DN ?

???????????????????????????????????????????????????????????????????????????

? Примечания. 1. Норма герметичности по воде приведена для всех значений?

?давления испытательной среды P , указанных в таблице 2. ?

? исп ?

? 2. Для арматуры, у которой номинальные диаметры входного и выходного?

?патрубков разные, норму герметичности рассчитывают, принимая DN = DN . ?

? вх ?

? 3. Для предохранительной арматуры норма герметичности затвора?

?рассчитывается с учетом 5.1.5. ?

???????????????????????????????????????????????????????????????????????????

5.1.2. Нормы герметичности (численные значения допустимых утечек в затворе Q) по воде и воздуху в зависимости от класса герметичности приведены в Приложениях Б и В:

- нормы герметичности по воде при

- в таблице Б.1;

- нормы герметичности по воздуху при

- в таблице В.1.

5.1.3. Допускается задавать норму герметичности затвора количеством капель воды либо пузырьков воздуха. Допустимое количество капель воды

(пузырьков воздуха

) в зависимости от внутреннего диаметра насадки, подсоединенной к выходному патрубку арматуры, вычисляют по формуле (1) или (2):

, (1)

где

- норма герметичности затвора по воде;

- объем капли воды в зависимости от внутреннего диаметра насадки в соответствии с ГОСТ Р 53402;

, (2)

где

- норма герметичности затвора по воздуху;

- объем пузырька воздуха в зависимости от внутреннего диаметра насадки в соответствии с ГОСТ Р 53402.

5.1.4. Испытание воздухом давлением

проводят по требованию заказчика:

- арматуры на номинальное давление не более PN 200 только классов герметичности "A", "AA", "B", "C", "CC" и "D";

- арматуры на номинальные давления PN 250 и PN 320 только классов герметичности "A", "AA" и "B";

- арматуры на номинальное давление PN 420 только класса герметичности "A".

Норму герметичности затвора устанавливают по согласованию с заказчиком. Рекомендуемые численные значения допустимых утечек в затворе Q при

приведены в Приложении Г (таблицы Г.1 - Г.5).

5.1.5. Для предохранительной арматуры:

- утечку в затворе определяют при давлении

, равном давлению настройки

, если в КД (ТУ) не указано иное. При испытании по методикам, изложенным в [3], [4] и [5], утечку в затворе определяют при давлении

, указанном в этих методиках;

- утечку в затворе определяют при давлении

, равном минимальному значению

диапазона настройки, указанного в КД, если при заказе не указано значение

;

- норму герметичности затвора определяют:

а) по воде - по таблицам 3 или Б.1, принимая вместо DN значение

;

б) по воздуху - для значения PN, ближайшего меньшего к

- по таблицам Г.1 - Г.5.

5.2. Нормы и классы герметичности затворов регулирующей арматуры

5.2.1. Норму герметичности затворов определяют в соответствии с таблицей 4 в зависимости от вида испытательной среды, условной пропускной способности

, перепада давления на арматуре

и абсолютного давления до арматуры

Таблица 4

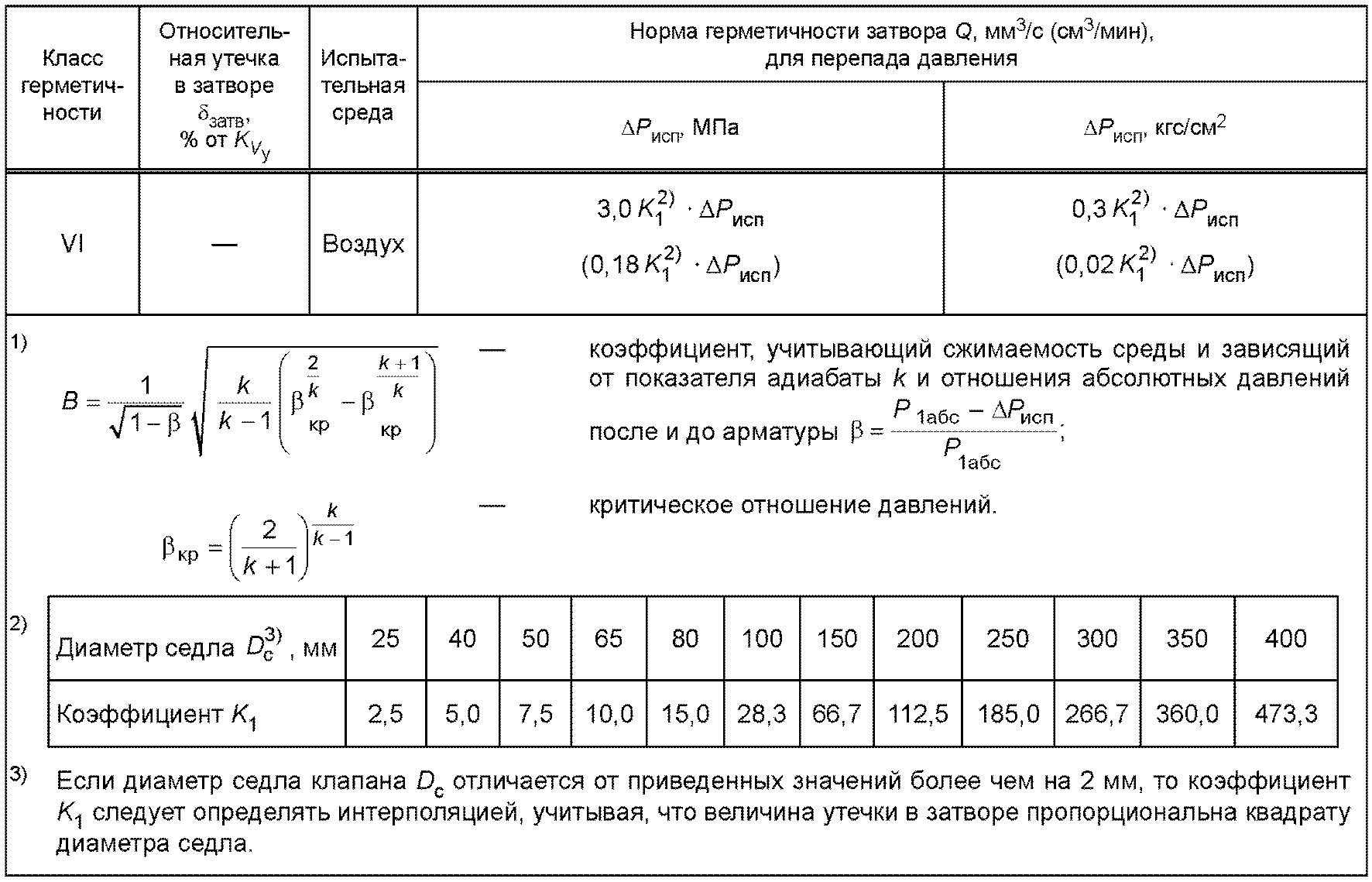

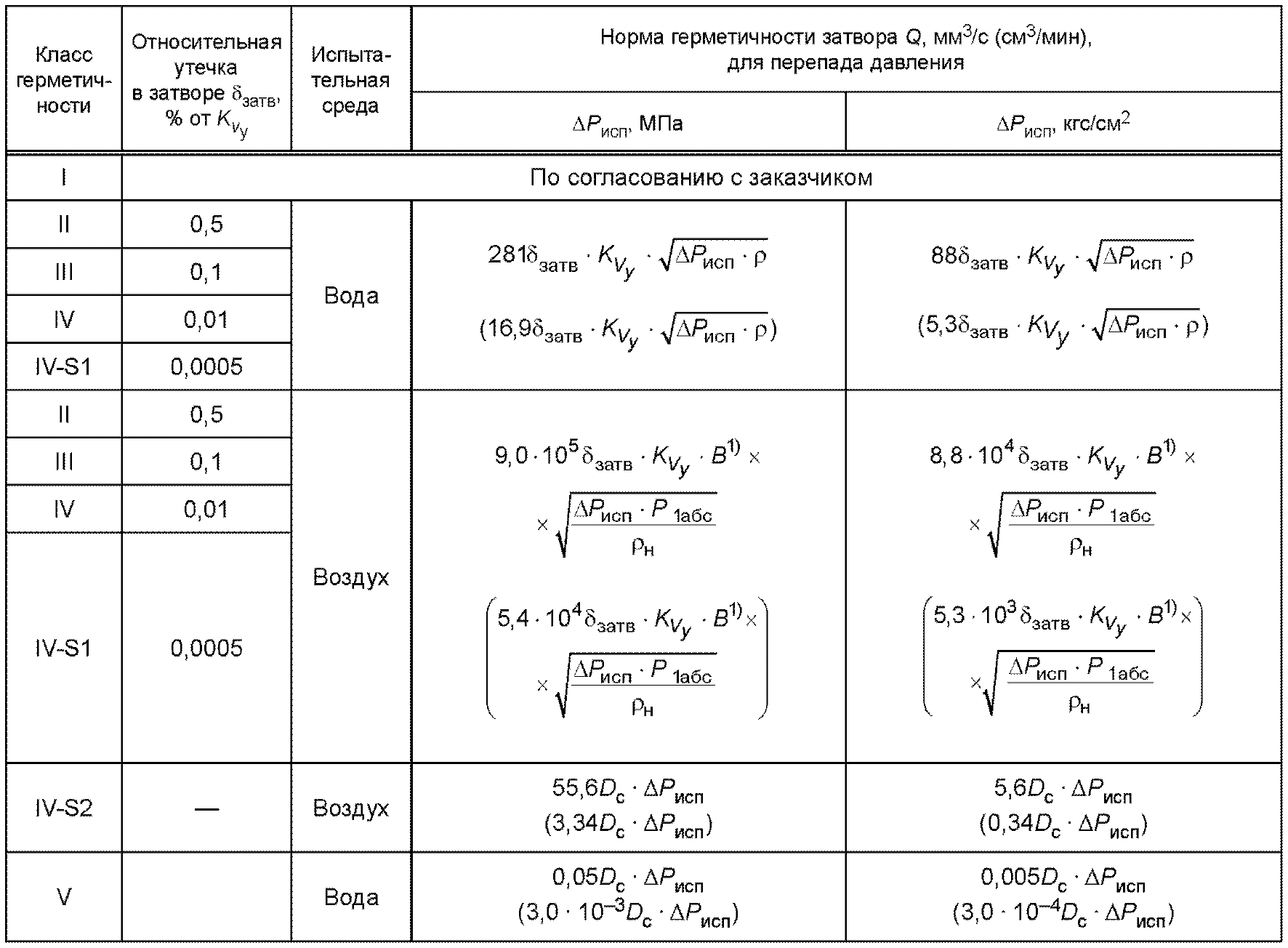

Нормы и классы герметичности затвора регулирующей арматуры

Окончание таблицы 4

5.2.2. Нормы герметичности затворов (численные значения утечек в затворе Q) по воде и воздуху в зависимости от значения условной пропускной способности

для классов герметичности "II", "III", "IV" и "IV-S1" приведены в Приложении Д:

- нормы герметичности затвора по воде при

- в таблице Д.1;

- нормы герметичности затвора по воздуху при

- в таблице Д.2.

5.3. Рекомендации по назначению классов герметичности

5.3.1. Рекомендации по назначению классов герметичности приведены в Приложении Е:

- для запорной, обратной, предохранительной, запорно-регулирующей, распределительно-смесительной и фазоразделительной арматуры - в таблицах Е.1 и Е.2;

- для регулирующей арматуры - в таблице Е.3.

5.3.2. Для распределительно-смесительной и фазоразделительной арматуры допускается назначать нормы и классы герметичности затворов по таблице 3.

5.3.3. Для комбинированной арматуры нормы и классы герметичности затворов назначают по составляющим видам арматуры в соответствии с рекомендациями по Приложению Е, при этом:

- для запорно-регулирующей арматуры нормы и классы герметичности назначают, как для запорной арматуры;

- для невозвратно-запорной и невозвратно-управляемой арматуры нормы и классы герметичности назначают для каждого режима работы отдельно (запорной или обратной арматуры).

Нормы и классы герметичности затворов согласовывают с заказчиком.

6. Порядок установления в КД требований

по герметичности затвора

6.1. В ТУ (КД, ПМ, РЭ) разработчик арматуры указывает класс герметичности затвора арматуры или норму герметичности затвора. При этом в ТУ (КД, ПМ, РЭ) указывают вид испытательной среды и давление испытаний.

В ТУ (КД, ПМ, РЭ) предохранительной арматуры, а также регулирующей арматуры классов герметичности "IV-S2", "V" и "VI" разработчик арматуры дополнительно указывает диаметр седла

6.2. Допускается устанавливать нормы герметичности затворов, отличные от норм, указанных в настоящем стандарте (в зависимости от конкретных условий эксплуатации арматуры).

6.3. Примеры записи в ТУ (КД, ПМ, РЭ) класса герметичности или нормы герметичности затвора арматуры приведены с учетом требований 6.1 и 6.2.

Примеры

1. Для запорной, обратной арматуры:

а) "Класс герметичности затвора - "B" по ГОСТ Р ........., испытательная среда - вода, давление испытаний

;

б) "Класс герметичности затвора - "CC" по ГОСТ Р ........., испытательная среда - воздух, давление испытаний

2. Для регулирующей арматуры:

"Класс герметичности затвора - "II" по ГОСТ Р ........., испытательная среда - воздух, абсолютное давление испытаний

, перепад давления

3. Для предохранительной арматуры:

"Класс герметичности затвора - "B" по ГОСТ Р ........., испытательная среда - вода, давление испытаний

4. Для всех видов арматуры:

"Утечка в затворе - не более 17 мм3/с, испытательная среда - вода, давление испытаний

6.4. Нормы герметичности при применении испытательных сред, указанных в 4.1:

- при испытании природным газом устанавливают допустимую утечку в затворе, равную значению допустимой утечки в затворе по воздуху, умноженному на 1,75;

- при испытании азотом допустимая утечка в затворе не должна превышать значения утечки по воздуху;

- при испытании гелием, фреоном и керосином допустимую утечку в затворе указывают в КД (ТУ);

- при замене гелия и фреона воздухом, а керосина водой допустимую утечку в затворе пересчитывают в соответствии с ГОСТ Р 53402 и указывают в КД (ТУ).

6.5. Возможность изменения норм герметичности затворов арматуры в процессе ее эксплуатации, а также при наработке ресурса при испытаниях определяется по согласованию с заказчиком. В Приложении Ж приведены примеры записи соответствующих требований в НД.

7. Требования к испытаниям на герметичность затвора

7.1. Испытания на герметичность затвора следует проводить по ТУ на изделие или по ГОСТ Р 53402.

7.2. Требования к испытательным средам:

- вода должна соответствовать требованиям [6]. Допускается применять воду, соответствующую требованиям [7];

- класс чистоты воздуха - 684 по ГОСТ Р ИСО 8573-1 или класс 9 по ГОСТ 17433;

- с учетом материалов уплотнительных поверхностей затворов и условий эксплуатации арматуры в КД на конкретную арматуру допускается устанавливать другие требования к чистоте испытательных сред;

- природный газ должен соответствовать требованиям [8];

- качество других испытательных сред регламентируют в КД на конкретную арматуру. Требования, предъявляемые к качеству испытательных сред, приводят в НД изготовителя.

7.3. При применении объемного, капельного и пузырькового методов контроля утечку в затворе определяют со стороны выходного патрубка арматуры при давлении, равном атмосферному, или из корпуса арматуры через специальное отверстие.

7.4. Допускается, по требованию заказчика, применять методы контроля и испытаний, отличные от методов, приведенных в ГОСТ Р 53402, при условии описания в ТУ (КД, ПМ) методики проведения контроля и испытаний, а также критериев оценки результатов.

7.5. При проведении испытаний должны быть обеспечены точность измерения параметров и требования безопасности в соответствии с ГОСТ Р 53402. Программу и методику испытаний согласовывают с заказчиком.

7.6. Погрешность измерения утечки в затворе не должна превышать 5% допустимого значения величины утечки.

7.7. Средства диагностирования и технические средства должны обеспечивать точность измерения, согласующуюся с критерием допустимой утечки.

7.8. При контроле герметичности затвора арматуры класса герметичности "A" не являются браковочными признаками:

а) при испытании водой - образование росы, не превращающейся в стекающие капли, по контуру уплотнительной поверхности;

б) при испытании воздухом - образование неотрывающихся пузырьков;

в) при применении средств технического диагностирования либо технических средств:

1) при испытании водой - утечка в затворе

;

2) при испытании воздухом - утечка в затворе

Приложение А

(справочное)

СООТНОШЕНИЕ ЗНАЧЕНИЙ НОМИНАЛЬНЫХ ДИАМЕТРОВ

И НОМИНАЛЬНЫХ ДАВЛЕНИЙ, ВЫРАЖЕННЫХ В МЕТРИЧЕСКОЙ

СИСТЕМЕ И В ЕДИНИЦАХ США (ДЮЙМ)

А.1. Соотношение между значениями номинальных диаметров NPS, выраженных в единицах США (в дюймах), и значениями номинальных диаметров DN, выраженных в метрической системе (в мм), приведены в таблице А.1.

Таблица А.1

???????????????????????????????????????????????????????????????????????????

? Номинальный диаметр ? Номинальный диаметр ? Номинальный диаметр ?

???????????????????????????????????????????????????????????????????????????

? NPS, дюйм ? DN ? NPS, дюйм ? DN ? NPS, дюйм ? DN ?

???????????????????????????????????????????????????????????????????????????

? 1/8 ? 3 ? 4 ? 100 ? 26 ? 650 ?

???????????????????????????????????????????????????????????????????????????

? 1/4 ? 6 ? 5 ? 125 ? 28 ? 700 ?

???????????????????????????????????????????????????????????????????????????

? 3/8 ? 10 ? 6 ? 150 ? 30 ? 750 ?

???????????????????????????????????????????????????????????????????????????

? 1/2 ? 15 ? 8 ? 200 ? 32 ? 800 ?

???????????????????????????????????????????????????????????????????????????

? 3/4 ? 20 ? 10 ? 250 ? 36 ? 900 ?

???????????????????????????????????????????????????????????????????????????

? 1 ? 25 ? 12 ? 300 ? 40 ? 1000 ?

???????????????????????????????????????????????????????????????????????????

? 1 1/4 ? 32 ? 14 ? 350 ? 42 ? 1050 ?

???????????????????????????????????????????????????????????????????????????

? 1 1/2 ? 40 ? 16 ? 400 ? 48 ? 1200 ?

???????????????????????????????????????????????????????????????????????????

? 2 ? 50 ? 18 ? 450 ? 56 ? 1400 ?

???????????????????????????????????????????????????????????????????????????

? 2 1/2 ? 65 ? 20 ? 500 ? 64 ? 1600 ?

???????????????????????????????????????????????????????????????????????????

? 3 ? 80 ? 24 ? 600 ? 80 ? 2000 ?

???????????????????????????????????????????????????????????????????????????

А.2. Соотношение между значениями классов давлений ANSI, выраженных в единицах США, и значениями номинальных давлений PN, выраженных в метрической системе (в кгс/см2), приведены в таблице А.2. Соотношения приведены для стальной арматуры на основании [9], [10], [11]. Определение промежуточных значений PN следует проводить с помощью интерполяции.

Таблица А.2

???????????????????????????????????????????????????????????????????????????

? Класс давления ANSI ? 150 ? 300 ? 400 ? 600 ? 900 ? 1500 ? 2500 ?

???????????????????????????????????????????????????????????????????????????

? Номинальное давление PN,? 20 ? 50 ? 63 ? 100 ? 150 ? 250 ? 420 ?

?кгс/см2 ? ? ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

Приложение Б

(справочное)

НОРМЫ ГЕРМЕТИЧНОСТИ ЗАТВОРОВ ЗАПОРНОЙ,

ОБРАТНОЙ И ПРЕДОХРАНИТЕЛЬНОЙ АРМАТУРЫ ПО ВОДЕ

Таблица Б.1

Нормы герметичности затворов по воде при

?????????????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воде Q, мм3/с (см3/мин), ?

?нальный? для классов герметичности ?

?диаметр?????????????????????????????????????????????????????????????????????????

?DN ? AA ? B ? C ? CC ? D ?

?????????????????????????????????????????????????????????????????????????????????

? 3 ? 0,018 (0,001)?0,03 (0,002)? 0,09 (0,005)? 0,24 (0,014)? 0,30 (0,018)?

?????????????????????????????????????????????????????????????????????????????????

? 6 ? 0,036 (0,002)?0,06 (0,004)? 0,18 (0,011)? 0,48 (0,029)? 0,60 (0,036)?

?????????????????????????????????????????????????????????????????????????????????

? 10 ? 0,06 (0,004) ?0,10 (0,006)? 0,30 (0,018)? 0,80 (0,048)? 1,0 (0,060) ?

?????????????????????????????????????????????????????????????????????????????????

? 15 ? 0,09 (0,005) ?0,15 (0,009)? 0,45 (0,027)? 1,2 (0,072) ? 1,5 (0,090) ?

?????????????????????????????????????????????????????????????????????????????????

? 20 ? 0,12 (0,007) ?0,20 (0,012)? 0,60 (0,036)? 1,6 (0,10) ? 2,0 (0,12) ?

?????????????????????????????????????????????????????????????????????????????????

? 25 ? 0,15 (0,009) ?0,25 (0,015)? 0,75 (0,045)? 2,0 (0,12) ? 2,5 (0,15) ?

?????????????????????????????????????????????????????????????????????????????????

? 32 ? 0,19 (0,011) ?0,32 (0,019)? 0,96 (0,058)? 2,6 (0,16) ? 3,2 (0,19) ?

?????????????????????????????????????????????????????????????????????????????????

? 40 ? 0,24 (0,014) ?0,40 (0,024)? 1,2 (0,072) ? 3,2 (0,19) ? 4,0 (0,24) ?

?????????????????????????????????????????????????????????????????????????????????

? 50 ? 0,30 (0,018) ?0,50 (0,030)? 1,5 (0,090) ? 4,0 (0,24) ? 5,0 (0,30) ?

?????????????????????????????????????????????????????????????????????????????????

? 65 ? 0,39 (0,023) ?0,65 (0,039)? 2,0 (0,12) ? 5,2 (0,31) ? 6,5 (0,39) ?

?????????????????????????????????????????????????????????????????????????????????

? 80 ? 0,48 (0,029) ?0,80 (0,048)? 2,4 (0,14) ? 6,4 (0,38) ? 8,0 (0,48) ?

?????????????????????????????????????????????????????????????????????????????????

? 100 ? 0,60 (0,036) ? 1,0 (0,060)? 3,0 (0,18) ? 8,0 (0,48) ? 10 (0,60) ?

?????????????????????????????????????????????????????????????????????????????????

? 125 ? 0,75 (0,045) ? 1,3 (0,078)? 3,8 (0,23) ? 10 (0,60) ? 13 (0,78) ?

?????????????????????????????????????????????????????????????????????????????????

? 150 ? 0,90 (0,054) ? 1,5 (0,090)? 4,5 (0,27) ? 12 (0,72) ? 15 (0,90) ?

?????????????????????????????????????????????????????????????????????????????????

? 200 ? 1,2 (0,072) ? 2,0 (0,12) ? 6,0 (0,36) ? 16 (0,96) ? 20 (1,2) ?

?????????????????????????????????????????????????????????????????????????????????

? 250 ? 1,5 (0,090) ? 2,5 (0,15) ? 7,5 (0,45) ? 20 (1,2) ? 25 (1,5) ?

?????????????????????????????????????????????????????????????????????????????????

? 300 ? 1,8 (0,11) ? 3,0 (0,18) ? 9,0 (0,54) ? 24 (1,4) ? 30 (1,8) ?

?????????????????????????????????????????????????????????????????????????????????

? 350 ? 2,1 (0,13) ? 3,5 (0,21) ?11 (0,66) ? 28 (1,7) ? 35 (2,1) ?

?????????????????????????????????????????????????????????????????????????????????

? 400 ? 2,4 (0,14) ? 4,0 (0,24) ?12 (0,72) ? 32 (1,9) ? 40 (2,4) ?

?????????????????????????????????????????????????????????????????????????????????

? 450 ? 2,7 (0,16) ? 4,5 (0,27) ?14 (0,84) ? 36 (2,2) ? 45 (2,7) ?

?????????????????????????????????????????????????????????????????????????????????

? 500 ? 3,0 (0,18) ? 5,0 (0,30) ?15 (0,90) ? 40 (2,4) ? 50 (3,0) ?

?????????????????????????????????????????????????????????????????????????????????

? 600 ? 3,6 (0,22) ? 6,0 (0,36) ?18 (1,1) ? 48 (2,9) ? 60 (3,6) ?

?????????????????????????????????????????????????????????????????????????????????

? 650 ? 3,9 (0,23) ? 6,5 (0,39) ?20 (1,2) ? 52 (3,1) ? 65 (3,9) ?

?????????????????????????????????????????????????????????????????????????????????

? 700 ? 4,2 (0,25) ? 7,0 (0,42) ?21 (1,3) ? 56 (3,4) ? 70 (4,2) ?

?????????????????????????????????????????????????????????????????????????????????

? 750 ? 4,5 (0,27) ? 7,5 (0,45) ?23 (1,4) ? 60 (3,6) ? 75 (4,5) ?

?????????????????????????????????????????????????????????????????????????????????

? 800 ? 4,8 (0,29) ? 8,0 (0,48) ?24 (1,4) ? 64 (3,8) ? 80 (4,8) ?

?????????????????????????????????????????????????????????????????????????????????

? 900 ? 5,4 (0,32) ? 9,0 (0,54) ?27 (1,6) ? 72 (4,3) ? 90 (5,4) ?

?????????????????????????????????????????????????????????????????????????????????

?1000 ? 6,0 (0,36) ?10 (0,60) ?30 (1,8) ? 80 (4,8) ?100 (6,0) ?

?????????????????????????????????????????????????????????????????????????????????

?1050 ? 6,3 (0,38) ?11 (0,66) ?32 (1,9) ? 84 (5,0) ?105 (6,3) ?

?????????????????????????????????????????????????????????????????????????????????

?1200 ? 7,2 (0,43) ?12 (0,72) ?36 (2,2) ? 96 (5,8) ?120 (7,2) ?

?????????????????????????????????????????????????????????????????????????????????

?1400 ? 8,4 (0,50) ?14 (0,84) ?42 (2,5) ?112 (6,7) ?140 (8,4) ?

?????????????????????????????????????????????????????????????????????????????????

?1600 ? 9,6 (0,58) ?16 (0,96) ?48 (2,9) ?128 (7,7) ?160 (9,6) ?

?????????????????????????????????????????????????????????????????????????????????

?2000 ?12,0 (0,72) ?20 (1,2) ?60 (3,6) ?160 (9,6) ?200 (12) ?

?????????????????????????????????????????????????????????????????????????????????

Окончание таблицы Б.1

???????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воде Q мм3/с (см3/мин), ?

?нальный? для классов герметичности ?

?диаметр???????????????????????????????????????????????????????????????????

?DN ? E ? EE ? F ? G ?

???????????????????????????????????????????????????????????????????????????

? 3 ? 0,9 (0,054)? 1,2 (0,072)? 3 (0,18) ? 6 (0,36) ?

???????????????????????????????????????????????????????????????????????????

? 6 ? 1,8 (0,11) ? 2,3 (0,14) ? 6 (0,36) ? 12 (0,72) ?

???????????????????????????????????????????????????????????????????????????

? 10 ? 3,0 (0,18) ? 3,9 (0,23) ? 10 (0,60) ? 20 (1,2) ?

???????????????????????????????????????????????????????????????????????????

? 15 ? 4,5 (0,27) ? 5,9 (0,35) ? 15 (0,90) ? 30 (1,8) ?

???????????????????????????????????????????????????????????????????????????

? 20 ? 6,0 (0,36) ? 7,8 (0,47) ? 20 (1,2) ? 40 (2,4) ?

???????????????????????????????????????????????????????????????????????????

? 25 ? 7,5 (0,45) ? 9,8 (0,59) ? 25 (1,5) ? 50 (3,0) ?

???????????????????????????????????????????????????????????????????????????

? 32 ? 9,6 (0,58) ? 12 (0,72) ? 32 (1,9) ? 64 (3,8) ?

???????????????????????????????????????????????????????????????????????????

? 40 ? 12 (0,72) ? 16 (0,96) ? 40 (2,4) ? 80 (4,8) ?

???????????????????????????????????????????????????????????????????????????

? 50 ? 15 (0,90) ? 20 (1,2) ? 50 (3,0) ? 100 (6,0) ?

???????????????????????????????????????????????????????????????????????????

? 65 ? 20 (1,2) ? 25 (1,5) ? 65 (3,9) ? 130 (7,8) ?

???????????????????????????????????????????????????????????????????????????

? 80 ? 24 (1,4) ? 31 (1,9) ? 80 (4,8) ? 160 (9,6) ?

???????????????????????????????????????????????????????????????????????????

? 100 ? 30 (1,8) ? 39 (2,3) ? 100 (6,0) ? 200 (12) ?

???????????????????????????????????????????????????????????????????????????

? 125 ? 38 (2,3) ? 49 (2,9) ? 125 (7,5) ? 250 (15) ?

???????????????????????????????????????????????????????????????????????????

? 150 ? 45 (2,7) ? 59 (3,5) ? 150 (9,0) ? 300 (18) ?

???????????????????????????????????????????????????????????????????????????

? 200 ? 60 (3,6) ? 78 (4,7) ? 200 (12) ? 400 (24) ?

???????????????????????????????????????????????????????????????????????????

? 250 ? 75 (4,5) ? 98 (5,9) ? 250 (15) ? 500 (30) ?

???????????????????????????????????????????????????????????????????????????

? 300 ? 90 (5,4) ? 117 (7,0) ? 300 (18) ? 600 (36) ?

???????????????????????????????????????????????????????????????????????????

? 350 ? 105 (6,3) ? 137 (8,2) ? 350 (21) ? 700 (42) ?

???????????????????????????????????????????????????????????????????????????

? 400 ? 120 (7,2) ? 156 (9,4) ? 400 (24) ? 800 (48) ?

???????????????????????????????????????????????????????????????????????????

? 450 ? 135 (8,1) ? 176 (11) ? 450 (27) ? 900 (54) ?

???????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ?

? 500 ? 150 (9,0) ? 195 (12) ? 500 (30) ?1,0 x 10 (60) ?

???????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ?

? 600 ? 180 (11) ? 234 (14) ? 600 (36) ?1,2 x 10 (72) ?

???????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ?

? 650 ? 195 (12) ? 254 (15) ? 650 (39) ?1,3 x 10 (78) ?

???????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ?

? 700 ? 210 (13) ? 273 (16) ? 700 (42) ?1,4 x 10 (84) ?

???????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ?

? 750 ? 225 (14) ? 293 (18) ? 750 (45) ?1,5 x 10 (90) ?

???????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ?

? 800 ? 240 (14) ? 312 (19) ? 800 (48) ?1,6 x 10 (96) ?

???????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ?

? 900 ? 270 (16) ? 351 (21) ? 900 (54) ?1,8 x 10 (108) ?

???????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ?

?1000 ? 300 (18) ? 390 (23) ?1,0 x 10 (60) ?2,0 x 10 (120) ?

???????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ?

?1050 ? 315 (19) ? 410 (25) ?1,1 x 10 (66) ?2,1 x 10 (126) ?

???????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ?

?1200 ? 360 (22) ? 468 (28) ?1,2 x 10 (72) ?2,4 x 10 (144) ?

???????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ?

?1400 ? 420 (25) ? 546 (33) ?1,4 x 10 (84) ?2,8 x 10 (168) ?

???????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ?

?1600 ? 480 (29) ? 624 (37) ?1,6 x 10 (96) ?3,2 x 10 (192) ?

???????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ?

?2000 ? 600 (36) ? 780 (47) ?2,0 x 10 (120) ?4,0 x 10 (240) ?

???????????????????????????????????????????????????????????????????????????

Приложение В

(справочное)

НОРМЫ ГЕРМЕТИЧНОСТИ ЗАТВОРОВ ЗАПОРНОЙ, ОБРАТНОЙ

И ПРЕДОХРАНИТЕЛЬНОЙ АРМАТУРЫ ПО ВОЗДУХУ ПРИ

Таблица В.1

Нормы герметичности затворов по воздуху

?????????????????????????????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воздуху Q, мм3/с (см3/мин), ?

?нальный? при P = 0,6 МПа для классов герметичности ?

?диаметр? исп ?

?DN ?????????????????????????????????????????????????????????????????????????????????????????

? ? AA ? B ? C ? CC ? D ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 3 ? 0,6 (0,036)? 0,9 (0,054)? 9,0 (0,54)? 67 (4,0) ? 90 (5,4) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 6 ? 1,1 (0,066)? 1,8 (0,11) ? 18 (1,1) ? 134 (8,0) ? 180 (11) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 10 ? 1,8 (0,11) ? 3,0 (0,18) ? 30 (1,8) ? 223 (13) ? 300 (18) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 15 ? 2,7 (0,16) ? 4,5 (0,27) ? 45 (2,7) ? 335 (20) ? 450 (27) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 20 ? 3,6 (0,22) ? 6,0 (0,36) ? 60 (3,6) ? 446 (27) ? 600 (36) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 25 ? 4,5 (0,27) ? 7,5 (0,45) ? 75 (4,5) ? 558 (33) ? 750 (45) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 32 ? 5,8 (0,35) ? 9,6 (0,58) ? 96 (5,8) ? 714 (43) ? 960 (58) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? ? 3 ?

? 40 ? 7,2 (0,43) ? 12 (0,72) ? 120 (7,2) ? 892 (54) ?1,2 x 10 (72) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ? 3 ?

? 50 ? 9,0 (0,54) ? 15 (0,90) ? 150 (9,0) ?1,1 x 10 (66) ?1,5 x 10 (90) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ? 3 ?

? 65 ? 12 (0,72) ? 20 (1,2) ? 195 (12) ?1,4 x 10 (84) ?2,0 x 10 (120) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ? 3 ?

? 80 ? 14 (0,84) ? 24 (1,4) ? 240 (14) ?1,8 x 10 (108) ?2,4 x 10 (144) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ? 3 ?

? 100 ? 18 (1,1) ? 30 (1,8) ? 300 (18) ?2,2 x 10 (132) ?3,0 x 10 (180) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ? 3 ?

? 125 ? 23 (1,4) ? 38 (2,3) ? 375 (23) ?2,8 x 10 (168) ?3,8 x 10 (228) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ? 3 ?

? 150 ? 27 (1,6) ? 45 (2,7) ? 450 (27) ?3,3 x 10 (198) ?4,5 x 10 (270) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ? 3 ?

? 200 ? 36 (2,2) ? 60 (3,6) ? 600 (36) ?4,5 x 10 (270) ?6,0 x 10 (360) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ? 3 ?

? 250 ? 45 (2,7) ? 75 (4,5) ? 750 (45) ?5,6 x 10 (336) ?7,5 x 10 (450) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ? 3 ?

? 300 ? 54 (3,2) ? 90 (5,4) ? 900 (54) ?6,7 x 10 (402) ?9,0 x 10 (540) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ? 4 ?

? 350 ? 63 (3,8) ?105 (6,3) ?1,1 x 10 (66) ?7,8 x 10 (468) ?1,1 x 10 (660) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ? 4 ?

? 400 ? 72 (4,3) ?120 (7,2) ?1,2 x 10 (72) ?8,9 x 10 (534) ?1,2 x 10 (720) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 4 ? 4 ?

? 450 ? 81 (4,9) ?135 (8,1) ?1,4 x 10 (84) ?1,0 x 10 (600) ?1,4 x 10 (840) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 4 ? 4 ?

? 500 ? 90 (5,4) ?150 (9,0) ?1,5 x 10 (90) ?1,1 x 10 (660) ?1,5 x 10 (900) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 4 ? 4 3 ?

? 600 ?108 (6,5) ?180 (11) ?1,8 x 10 (108)?1,3 x 10 (780) ?1,8 x 10 (1,1 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 4 ? 4 3 ?

? 650 ?117 (7,0) ?195 (12) ?2,0 x 10 (120)?1,4 x 10 (840) ?2,0 x 10 (1,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 4 ? 4 3 ?

? 700 ?126 (7,6) ?210 (13) ?2,1 x 10 (126)?1,6 x 10 (960) ?2,1 x 10 (1,3 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 4 3 ? 4 3 ?

? 750 ?135 (8,1) ?225 (14) ?2,3 x 10 (138)?1,7 x 10 (1,0 x 10 )?2,3 x 10 (1,4 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 4 3 ? 4 3 ?

? 800 ?144 (8,6) ?240 (14) ?2,4 x 10 (144)?1,8 x 10 (1,1 x 10 )?2,4 x 10 (1,4 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 4 3 ? 4 3 ?

? 900 ?162 (9,7) ?270 (16) ?2,7 x 10 (162)?2,0 x 10 (1,2 x 10 )?2,7 x 10 (1,6 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 4 3 ? 4 3 ?

?1000 ?180 (11) ?300 (18) ?3,0 x 10 (180)?2,2 x 10 (1,3 x 10 )?3,0 x 10 (1,8 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 4 3 ? 4 3 ?

?1050 ?189 (11) ?315 (19) ?3,2 x 10 (192)?2,3 x 10 (1,4 x 10 )?3,2 x 10 (1,9 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 4 3 ? 4 3 ?

?1200 ?216 (13) ?360 (22) ?3,6 x 10 (216)?2,7 x 10 (1,6 x 10 )?3,6 x 10 (2,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 4 3 ? 4 3 ?

?1400 ?252 (15) ?420 (25) ?4,2 x 10 (252)?3,1 x 10 (1,9 x 10 )?4,2 x 10 (2,5 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 4 3 ? 4 3 ?

?1600 ?288 (17) ?480 (29) ?4,8 x 10 (288)?3,6 x 10 (2,2 x 10 )?4,8 x 10 (2,9 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 4 3 ? 4 3 ?

?2000 ?360 (22) ?600 (36) ?6,0 x 10 (360)?4,5 x 10 (2,7 x 10 )?6,0 x 10 (3,6 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

Окончание таблицы В.1

?????????????????????????????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воздуху Q, мм3/с (см3/мин), ?

?нальный? при P = 0,6 МПа для классов герметичности ?

?диаметр? исп ?

?DN ?????????????????????????????????????????????????????????????????????????????????????????

? ? E ? EE ? F ? G ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? 3 ? 3 ? 4 3 ?

? 3 ? 900 (54) ?1,4 x 10 (84) ?9,0 x 10 (540) ?1,8 x 10 (1,1 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 3 ? 4 3 ?

? 6 ?1,8 x 10 (108) ?2,8 x 10 (168) ?1,8 x 10 (1,1 x 10 )?3,6 x 10 (2,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 3 ? 4 3 ?

? 10 ?3,0 x 10 (180) ?4,7 x 10 (282) ?3,0 x 10 (1,8 x 10 )?6,0 x 10 (3,6 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 3 ? 4 3 ?

? 15 ?4,5 x 10 (270) ?7,1 x 10 (426) ?4,5 x 10 (2,7 x 10 )?9,0 x 10 (5,4 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 3 ? 5 3 ?

? 20 ?6,0 x 10 (360) ?9,4 x 10 (564) ?6,0 x 10 (3,6 x 10 )?1,2 x 10 (7,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? 4 3 ? 5 3 ?

? 25 ?7,5 x 10 (450) ?1,2 x 10 (720) ?7,5 x 10 (4,5 x 10 )?1,5 x 10 (9,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? 4 3 ? 5 4 ?

? 32 ?9,6 x 10 (576) ?1,5 x 10 (900) ?9,6 x 10 (5,8 x 10 )?1,9 x 10 (1,1 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 3 ? 5 3 ? 5 4 ?

? 40 ?1,2 x 10 (720) ?1,9 x 10 (1,1 x 10 )?1,2 x 10 (7,2 x 10 )?2,4 x 10 (1,4 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 3 ? 5 3 ? 5 4 ?

? 50 ?1,5 x 10 (900) ?2,4 x 10 (1,4 x 10 )?1,5 x 10 (9,0 x 10 )?3,0 x 10 (1,8 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 5 4 ? 5 4 ?

? 65 ?2,0 x 10 (1,2 x 10 )?3,1 x 10 (1,9 x 10 )?2,0 x 10 (1,2 x 10 )?3,9 x 10 (2,3 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 5 4 ? 5 4 ?

? 80 ?2,4 x 10 (1,4 x 10 )?3,8 x 10 (2,3 x 10 )?2,4 x 10 (1,4 x 10 )?4,8 x 10 (2,9 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 5 4 ? 5 4 ?

? 100 ?3,0 x 10 (1,8 x 10 )?4,7 x 10 (2,8 x 10 )?3,0 x 10 (1,8 x 10 )?6,0 x 10 (3,6 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 5 4 ? 5 4 ?

? 125 ?3,8 x 10 (2,3 x 10 )?5,9 x 10 (3,5 x 10 )?3,8 x 10 (2,3 x 10 )?7,5 x 10 (4,5 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 5 4 ? 5 4 ?

? 150 ?4,5 x 10 (2,7 x 10 )?7,1 x 10 (4,3 x 10 )?4,5 x 10 (2,7 x 10 )?9,0 x 10 (5,4 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 5 4 ? 6 4 ?

? 200 ?6,0 x 10 (3,6 x 10 )?9,4 x 10 (5,6 x 10 )?6,0 x 10 (3,6 x 10 )?1,2 x 10 (7,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 5 3 ? 5 4 ? 6 4 ?

? 250 ?7,5 x 10 (4,5 x 10 )?1,2 x 10 (7,2 x 10 )?7,5 x 10 (4,5 x 10 )?1,5 x 10 (9,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 5 3 ? 5 4 ? 6 5 ?

? 300 ?9,0 x 10 (5,4 x 10 )?1,4 x 10 (8,4 x 10 )?9,0 x 10 (5,4 x 10 )?1,8 x 10 (1,1 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 3 ? 6 4 ? 6 5 ?

? 350 ?1,1 x 10 (6,6 x 10 )?1,6 x 10 (9,6 x 10 )?1,1 x 10 (6,6 x 10 )?2,1 x 10 (1,3 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 4 ? 6 4 ? 6 5 ?

? 400 ?1,2 x 10 (7,2 x 10 )?1,9 x 10 (1,1 x 10 )?1,2 x 10 (7,2 x 10 )?2,4 x 10 (1,4 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 4 ? 6 4 ? 6 5 ?

? 450 ?1,4 x 10 (8,4 x 10 )?2,1 x 10 (1,3 x 10 )?1,4 x 10 (8,4 x 10 )?2,7 x 10 (1,6 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 4 ? 6 4 ? 6 5 ?

? 500 ?1,5 x 10 (9,0 x 10 )?2,4 x 10 (1,4 x 10 )?1,5 x 10 (9,0 x 10 )?3,0 x 10 (1,8 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 6 5 ? 6 5 ?

? 600 ?1,8 x 10 (1,1 x 10 )?2,8 x 10 (1,7 x 10 )?1,8 x 10 (1,1 x 10 )?3,6 x 10 (2,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 6 5 ? 6 5 ?

? 650 ?2,0 x 10 (1,2 x 10 )?3,1 x 10 (1,9 x 10 )?2,0 x 10 (1,2 x 10 )?3,9 x 10 (2,3 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 6 5 ? 6 5 ?

? 700 ?2,1 x 10 (1,3 x 10 )?3,3 x 10 (2,0 x 10 )?2,1 x 10 (1,3 x 10 )?4,2 x 10 (2,5 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 6 5 ? 6 5 ?

? 750 ?2,3 x 10 (1,4 x 10 )?3,5 x 10 (2,1 x 10 )?2,3 x 10 (1,4 x 10 )?4,5 x 10 (2,7 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 6 5 ? 6 5 ?

? 800 ?2,4 x 10 (1,4 x 10 )?3,8 x 10 (2,3 x 10 )?2,4 x 10 (1,4 x 10 )?4,8 x 10 (2,9 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 6 5 ? 6 5 ?

? 900 ?2,7 x 10 (1,6 x 10 )?4,2 x 10 (2,5 x 10 )?2,7 x 10 (1,6 x 10 )?5,4 x 10 (3,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 6 5 ? 6 5 ?

?1000 ?3,0 x 10 (1,8 x 10 )?4,7 x 10 (2,8 x 10 )?3,0 x 10 (1,8 x 10 )?6,0 x 10 (3,6 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 6 5 ? 6 5 ?

?1050 ?3,2 x 10 (1,9 x 10 )?4,9 x 10 (2,9 x 10 )?3,2 x 10 (1,9 x 10 )?6,3 x 10 (3,8 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 6 5 ? 6 5 ?

?1200 ?3,6 x 10 (2,2 x 10 )?5,6 x 10 (3,4 x 10 )?3,6 x 10 (2,2 x 10 )?7,2 x 10 (4,3 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 6 5 ? 6 5 ?

?1400 ?4,2 x 10 (2,5 x 10 )?6,6 x 10 (4,0 x 10 )?4,2 x 10 (2,5 x 10 )?8,4 x 10 (5,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 6 5 ? 6 5 ?

?1600 ?4,8 x 10 (2,9 x 10 )?7,5 x 10 (4,5 x 10 )?4,8 x 10 (2,9 x 10 )?9,6 x 10 (5,8 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 6 5 ? 7 5 ?

?2000 ?6,0 x 10 (3,6 x 10 )?9,4 x 10 (5,6 x 10 )?6,0 x 10 (3,6 x 10 )?1,2 x 10 (7,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

Приложение Г

(рекомендуемое)

НОРМЫ ГЕРМЕТИЧНОСТИ ЗАТВОРОВ ЗАПОРНОЙ, ОБРАТНОЙ

И ПРЕДОХРАНИТЕЛЬНОЙ АРМАТУРЫ ПО ВОЗДУХУ ПРИ

Таблица Г.1

Нормы герметичности затворов по воздуху

для класса герметичности "AA"

???????????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воздуху Q, мм3/с (см3/мин), ?

?нальный? при P = PN(P ) для PN ?

?диаметр? исп р ?

?DN ???????????????????????????????????????????????????????????????????????

? ? PN 1, ? PN 1,6, ? PN 2,5, ? PN 4, ? PN/6, ?

? ? кгс/см2 ? кгс/см2 ? кгс/см2 ? кгс/см2 ? кгс/см2 ?

???????????????????????????????????????????????????????????????????????????????

? 3 ? 0,1 (0,006)? 0,2 (0,012)? 0,2 (0,012)? 0,4 (0,024)? 0,5 (0,030)?

???????????????????????????????????????????????????????????????????????????????

? 6 ? 0,3 (0,018)? 0,4 (0,024)? 0,6 (0,036)? 0,8 (0,048)? 1,1 (0,066)?

???????????????????????????????????????????????????????????????????????????????

? 10 ? 0,7 (0,042)? 0,8 (0,048)? 1,0 (0,060)? 1,4 (0,084)? 1,8 (0,11) ?

???????????????????????????????????????????????????????????????????????????????

? 15 ? 1,4 (0,084)? 1,6 (0,096)? 1,8 (0,11) ? 2,2 (0,13) ? 2,7 (0,16) ?

???????????????????????????????????????????????????????????????????????????????

? 25 ? 2,8 (0,17) ? 3,0 (0,18) ? 3,3 (0,20) ? 3,8 (0,23) ? 4,5 (0,27) ?

???????????????????????????????????????????????????????????????????????????????

? 32 ? 4,1 (0,25) ? 4,3 (0,26) ? 4,6 (0,28) ? 5,1 (0,31) ? 5,8 (0,35) ?

???????????????????????????????????????????????????????????????????????????????

? 40 ? 5,7 (0,34) ? 5,9 (0,35) ? 6,2 (0,37) ? 6,6 (0,40) ? 7,2 (0,43) ?

???????????????????????????????????????????????????????????????????????????????

? 50 ? 8,0 (0,48) ? 8,1 (0,49) ? 8,3 (0,50) ? 8,6 (0,52) ? 9,0 (0,54) ?

???????????????????????????????????????????????????????????????????????????????

? 65 ? 9,0 (0,54) ? 9,3 (0,56) ? 9,8 (0,59) ? 11 (0,66) ? 12 (0,72) ?

???????????????????????????????????????????????????????????????????????????????

? 80 ? 12 (0,72) ? 12 (0,72) ? 13 (0,78) ? 13 (0,78) ? 14 (0,84) ?

???????????????????????????????????????????????????????????????????????????????

? 100 ? 14 (0,84) ? 15 (0,90) ? 15 (0,90) ? 17 (1,0) ? 18 (1,1) ?

???????????????????????????????????????????????????????????????????????????????

? 125 ? 18 (1,1) ? 19 (1,1) ? 19 (1,14) ? 21 (1,3) ? 23 (1,4) ?

???????????????????????????????????????????????????????????????????????????????

? 150 ? 23 (1,4) ? 23 (1,4) ? 24 (1,44) ? 25 (1,5) ? 27 (1,6) ?

???????????????????????????????????????????????????????????????????????????????

? 200 ? 27 (1,6) ? 28 (1,7) ? 30 (1,8) ? 32 (1,9) ? 36 (2,2) ?

???????????????????????????????????????????????????????????????????????????????

? 250 ? 36 (2,2) ? 37 (2,2) ? 39 (2,3) ? 41 (2,5) ? 45 (2,7) ?

???????????????????????????????????????????????????????????????????????????????

? 300 ? 45 (2,7) ? 46 (2,8) ? 48 (2,9) ? 50 (3,0) ? 54 (3,2) ?

???????????????????????????????????????????????????????????????????????????????

? 350 ? 54 (3,2) ? 55 (3,3) ? 57 (3,4) ? 59 (3,5) ? 63 (3,8) ?

???????????????????????????????????????????????????????????????????????????????

? 400 ? 63 (3,8) ? 64 (3,8) ? 66 (4,0) ? 68 (4,1) ? 72 (4,3) ?

???????????????????????????????????????????????????????????????????????????????

? 450 ? 72 (4,3) ? 73 (4,4) ? 75 (4,5) ? 77 (4,6) ? 81 (4,9) ?

???????????????????????????????????????????????????????????????????????????????

? 500 ? 81 (4,9) ? 82 (4,9) ? 84 (5,0) ? 86 (5,2) ? 90 (5,4) ?

???????????????????????????????????????????????????????????????????????????????

? 600 ? 90 (5,4) ? 92 (5,5) ? 95 (5,7) ?101 (6,1) ?108 (6,5) ?

???????????????????????????????????????????????????????????????????????????????

? 650 ?108 (6,5) ?109 (6,5) ?111 (6,7) ?113 (6,8) ?117 (7,0) ?

???????????????????????????????????????????????????????????????????????????????

? 700 ?117 (7,0) ?118 (7,1) ?120 (7,2) ?122 (7,3) ?126 (7,6) ?

???????????????????????????????????????????????????????????????????????????????

? 750 ?126 (7,6) ?127 (7,6) ?129 (7,7) ?131 (7,9) ?135 (8,1) ?

???????????????????????????????????????????????????????????????????????????????

? 800 ?135 (8,1) ?136 (8,2) ?138 (8,3) ?140 (8,4) ?144 (8,6) ?

???????????????????????????????????????????????????????????????????????????????

? 900 ?144 (8,6) ?146 (8,8) ?149 (8,9) ?155 (9,3) ?162 (9,7) ?

???????????????????????????????????????????????????????????????????????????????

?1000 ?162 (9,7) ?164 (9,8) ?167 (10) ?173 (10) ?180 (11) ?

???????????????????????????????????????????????????????????????????????????????

?1050 ?180 (11) ?181 (11) ?183 (11) ?185 (11) ?189 (11) ?

???????????????????????????????????????????????????????????????????????????????

?1200 ?189 (11) ?192 (12) ?197 (12) ?205 (12) ?216 (13) ?

???????????????????????????????????????????????????????????????????????????????

?1400 ?216 (13) ?220 (13) ?227 (14) ?238 (14) ?252 (15) ?

???????????????????????????????????????????????????????????????????????????????

?1600 ?252 (15) ?256 (15) ?263 (16) ?274 (16) ?288 (17) ?

???????????????????????????????????????????????????????????????????????????????

?2000 ?288 (17) ?297 (18) ?310 (19) ?331 (20) ?360 (22) ?

???????????????????????????????????????????????????????????????????????????????

Продолжение таблицы Г.1

?????????????????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воздуху Q, мм3/с (см3/мин), ?

?нальный? при P = PN(P ) для PN ?

?диаметр? исп р ?

?DN ?????????????????????????????????????????????????????????????????????????????

? ? PN 10, кгс/см2 ? PN 16, кгс/см2 ? PN 25, кгс/см2 ? PN 40, кгс/см2 ?

?????????????????????????????????????????????????????????????????????????????????????

? 3 ? 0,7 (0,042)? 0,9 (0,054)? 1,3 (0,078)? 1,8 (0,11) ?

?????????????????????????????????????????????????????????????????????????????????????

? 6 ? 1,3 (0,078)? 2,0 (0,12) ? 3,0 (0,18) ? 4,6 (0,28) ?

?????????????????????????????????????????????????????????????????????????????????????

? 10 ? 2,8 (0,17) ? 4,2 (0,25) ? 6,3 (0,38) ? 9,9 (0,59) ?

?????????????????????????????????????????????????????????????????????????????????????

? 15 ? 4,6 (0,28) ? 7,6 (0,46) ? 12 (0,72) ? 19 (1,14) ?

?????????????????????????????????????????????????????????????????????????????????????

? 25 ? 8,3 (0,50) ? 14 (0,84) ? 23 (1,4) ? 37 (2,2) ?

?????????????????????????????????????????????????????????????????????????????????????

? 32 ? 11 (0,66) ? 20 (1,2) ? 32 (1,9) ? 53 (3,2) ?

?????????????????????????????????????????????????????????????????????????????????????

? 40 ? 15 (0,90) ? 27 (1,6) ? 44 (2,6) ? 73 (4,4) ?

?????????????????????????????????????????????????????????????????????????????????????

? 50 ? 20 (1,2) ? 36 (2,2) ? 61 (3,7) ? 101 (6,1) ?

?????????????????????????????????????????????????????????????????????????????????????

? 65 ? 28 (1,7) ? 52 (3,1) ? 88 (5,3) ? 149 (8,9) ?

?????????????????????????????????????????????????????????????????????????????????????

? 80 ? 36 (2,2) ? 70 (4,2) ? 119 (7,1) ? 202 (12) ?

?????????????????????????????????????????????????????????????????????????????????????

? 100 ? 49 (2,9) ? 95 (5,7) ? 165 (9,9) ? 280 (17) ?

?????????????????????????????????????????????????????????????????????????????????????

? 125 ? 66 (4,0) ? 130 (7,8) ? 228 (14) ? 390 (23) ?

?????????????????????????????????????????????????????????????????????????????????????

? 150 ? 84 (5,0) ? 169 (10) ? 297 (18) ? 510 (31) ?

?????????????????????????????????????????????????????????????????????????????????????

? 200 ? 124 (7,4) ? 255 (15) ? 452 (27) ? 781 (47) ?

?????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ?

? 250 ? 168 (10) ? 351 (21) ? 627 (38) ?1,1 x 10 (66) ?

?????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ?

? 300 ? 215 (13) ? 457 (27) ? 820 (49) ?1,4 x 10 (84) ?

?????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ?

? 350 ? 266 (16) ? 571 (34) ?1,0 x 10 (60) ?1,8 x 10 (108) ?

?????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ?

? 400 ? 320 (19) ? 693 (42) ?1,3 x 10 (78) ?2,2 x 10 (132) ?

?????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ?

? 450 ? 378 (23) ? 822 (49) ?1,5 x 10 (90) ?2,6 x 10 (156) ?

?????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ?

? 500 ? 437 (26) ? 958 (57) ?1,7 x 10 (102) ?3,0 x 10 (180) ?

?????????????????????????????????????????????????????????????????????????????????????

? ? ? 3 ? 3 ? 3 ?

? 600 ? 565 (34) ?1,3 x 10 (78) ?2,3 x 10 (138) ?4,0 x 10 (240) ?

?????????????????????????????????????????????????????????????????????????????????????

? ? ? 3 ? 3 ? 3 ?

? 650 ? 632 (38) ?1,4 x 10 (84) ?2,6 x 10 (156) ?4,5 x 10 (270) ?

?????????????????????????????????????????????????????????????????????????????????????

? ? ? 3 ? 3 ? 3 ?

? 700 ? 702 (42) ?1,6 x 10 (96) ?2,9 x 10 (174) ?5,0 x 10 (300) ?

?????????????????????????????????????????????????????????????????????????????????????

? ? ? 3 ? 3 ? 3 ?

? 750 ? 774 (46) ?1,7 x 10 (102) ?3,2 x 10 (192) ?5,6 x 10 (336) ?

?????????????????????????????????????????????????????????????????????????????????????

? ? ? 3 ? 3 ? 3 ?

? 800 ? 848 (51) ?1,9 x 10 (114) ?3,5 x 10 (210) ?6,1 x 10 (366) ?

?????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 900 ?1,0 x 10 (60) ?2,3 x 10 (138) ?4,2 x 10 (252) ?7,3 x 10 (438) ?

?????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

?1000 ?1,2 x 10 (72) ?2,6 x 10 (156) ?4,9 x 10 (294) ?8,5 x 10 (510) ?

?????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

?1050 ?1,2 x 10 (72) ?2,8 x 10 (168) ?5,2 x 10 (312) ?9,2 x 10 (552) ?

?????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 ?

?1200 ?1,5 x 10 (90) ?3,5 x 10 (210) ?6,4 x 10 (384) ?1,1 x 10 (660) ?

?????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 ?

?1400 ?1,9 x 10 (114) ?4,3 x 10 (258) ?8,0 x 10 (480) ?1,4 x 10 (840) ?

?????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 3 ?

?1600 ?2,3 x 10 (138) ?5,3 x 10 (318) ?9,8 x 10 (588) ?1,7 x 10 (1,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 ? 4 3 ?

?2000 ?3,1 x 10 (186) ?7,3 x 10 (438) ?1,4 x 10 (840) ?2,4 x 10 (1,4 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????

Продолжение таблицы Г.1

?????????????????????????????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воздуху Q, мм3/с (см3/мин), ?

?нальный? при P = PN(P ) для PN ?

?диаметр? исп р ?

?DN ?????????????????????????????????????????????????????????????????????????????????????????

? ? PN 63, кгс/см2 ? PN 80, кгс/см2 ? PN 100, кгс/см2 ? PN 125, кгс/см2 ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 3 ? 2,7 (0,16) ? 3,3 (0,20) ? 4,1 (0,25) ? 5,1 (0,31) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 6 ? 7,2 (0,43) ? 9,0 (0,54) ? 11 (0,66) ? 14 (0,84) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 10 ? 15 (0,90) ? 19 (1,1) ? 24 (1,4) ? 30 (1,8) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 15 ? 30 (1,8) ? 39 (2,3) ? 48 (2,9) ? 61 (3,7) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 25 ? 59 (3,5) ? 75 (4,5) ? 94 (5,6) ? 118 (7,1) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 32 ? 85 (5,1) ? 108 (6,5) ? 136 (8,2) ? 170 (10) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 40 ? 118 (7,1) ? 151 (9,1) ? 189 (11) ? 238 (14) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 50 ? 164 (9,8) ? 210 (13) ? 264 (16) ? 332 (20) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 65 ? 242 (15) ? 310 (19) ? 391 (23) ? 492 (30) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 80 ? 329 (20) ? 422 (25) ? 533 (32) ? 670 (40) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 100 ? 458 (27) ? 589 (35) ? 743 (45) ? 936 (56) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ?

? 125 ? 638 (38) ? 822 (49) ?1,0 x 10 (60) ?1,3 x 10 (78) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? 3 ? 3 ? 3 ?

? 150 ? 837 (50) ?1,1 x 10 (66) ?1,4 x 10 (84) ?1,7 x 10 (102) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 200 ?1,3 x 10 (78) ?1,7 x 10 (102) ?2,1 x 10 (126) ?2,6 x 10 (156) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 250 ?1,8 x 10 (108) ?2,3 x 10 (138) ?2,9 x 10 (174) ?3,7 x 10 (222) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 300 ?2,4 x 10 (144) ?3,0 x 10 (180) ?3,8 x 10 (228) ?4,8 x 10 (288) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 350 ?3,0 x 10 (180) ?3,8 x 10 (228) ?4,8 x 10 (288) ?6,1 x 10 (366) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 400 ?3,6 x 10 (216) ?4,7 x 10 (282) ?5,9 x 10 (354) ?7,5 x 10 (450) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 450 ?4,3 x 10 (258) ?5,6 x 10 (336) ?7,0 x 10 (420) ?8,9 x 10 (534) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 ?

? 500 ?5,0 x 10 (300) ?6,5 x 10 (390) ?8,3 x 10 (498) ?1,0 x 10 (600) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 ? 4 ?

? 600 ?6,6 x 10 (396) ?8,6 x 10 (516) ?1,1 x 10 (660) ?1,4 x 10 (840) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 ? 4 ?

? 650 ?7,5 x 10 (450) ?9,6 x 10 (576) ?1,2 x 10 (720) ?1,5 x 10 (900) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? 4 ? 4 3 ?

? 700 ?8,3 x 10 (498) ?1,1 x 10 (660) ?1,4 x 10 (840) ?1,7 x 10 (1,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? 4 ? 4 3 ?

? 750 ?9,2 x 10 (552) ?1,2 x 10 (720) ?1,5 x 10 (900) ?1,9 x 10 (1,1 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 ? 4 3 ? 4 3 ?

? 800 ?1,0 x 10 (600) ?1,3 x 10 (780) ?1,7 x 10 (1,0 x 10 )?2,1 x 10 (1,3 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 ? 4 3 ? 4 3 ?

? 900 ?1,2 x 10 (720) ?1,6 x 10 (960) ?2,0 x 10 (1,2 x 10 )?2,5 x 10 (1,5 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 3 ? 4 3 ? 4 3 ?

?1000 ?1,4 x 10 (840) ?1,8 x 10 (1,1 x 10 )?2,3 x 10 (1,4 x 10 )?2,9 x 10 (1,7 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 3 ? 4 3 ? 4 3 ?

?1050 ?1,5 x 10 (900) ?2,0 x 10 (1,2 x 10 )?2,5 x 10 (1,5 x 10 )?3,2 x 10 (1,9 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

?1200 ?1,9 x 10 (1,1 x 10 )?2,4 x 10 (1,4 x 10 )?3,1 x 10 (1,9 x 10 )?3,9 x 10 (2,3 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

?1400 ?2,3 x 10 (1,4 x 10 )?3,0 x 10 (1,8 x 10 )?3,9 x 10 (2,3 x 10 )?4,9 x 10 (2,9 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

?1600 ?2,9 x 10 (1,7 x 10 )?3,7 x 10 (2,2 x 10 )?4,7 x 10 (2,8 x 10 )?6,0 x 10 (3,6 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

?2000 ?4,0 x 10 (2,4 x 10 )?5,2 x 10 (3,1 x 10 )?6,6 x 10 (4,0 x 10 )?8,3 x 10 (5,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

Окончание таблицы Г.1

????????????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воздуху Q, мм3/с (см3/мин) ?

?нальный? при P = PN(P ) для PN ?

?диаметр? исп р ?

?DN ????????????????????????????????????????????????????????????????????????

? ? PN 160, кгс/см2 ? PN 200, кгс/см2 ? PN 250, ? PN 320, ?

? ? ? ? кгс/см2 ? кгс/см2 ?

????????????????????????????????????????????????????????????????????????????????

? 3 ? 6,4 (0,38) ? 7,9 (0,47) ? 6 (0,36)? 3 (0,18)?

????????????????????????????????????????????????????????????????????????????????

? 6 ? 18 (1,1) ? 22 (1,3) ? 15 (0,90)? 4 (0,24)?

????????????????????????????????????????????????????????????????????????????????

? 10 ? 38 (2,3) ? 48 (2,9) ? 25 (1,5) ? 6 (0,36)?

????????????????????????????????????????????????????????????????????????????????

? 15 ? 78 (4,7) ? 97 (5,8) ? 60 (3,6) ? 10 (0,60)?

????????????????????????????????????????????????????????????????????????????????

? 25 ? 151 (9,1) ? 189 (11) ? 150 (9,0) ? 19 (1,1) ?

????????????????????????????????????????????????????????????????????????????????

? 32 ? 219 (13) ? 274 (16) ? 200 (12) ? 30 (1,8) ?

????????????????????????????????????????????????????????????????????????????????

? 40 ? 306 (18) ? 383 (23) ? 300 (18) ? 40 (2,4) ?

????????????????????????????????????????????????????????????????????????????????

? 50 ? 427 (26) ? 536 (32) ? 350 (21) ? 55 (3,3) ?

????????????????????????????????????????????????????????????????????????????????

? 65 ? 633 (38) ? 794 (48) ? 550 (33) ? 70 (4,2) ?

????????????????????????????????????????????????????????????????????????????????

? ? ? 3 ? ? ?

? 80 ? 864 (52) ?1,1 x 10 (66) ? 700 (42) ?100 (6,0) ?

????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? ?

? 100 ?1,2 x 10 (72) ?1,5 x 10 (90) ?1,0 x 10 (60) ?150 (9,0) ?

????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? ?

? 125 ?1,7 x 10 (102) ?2,1 x 10 (126) ?1,5 x 10 (90) ?220 (13) ?

????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? ?

? 150 ?2,2 x 10 (132) ?2,8 x 10 (168) ?2,2 x 10 (132)?300 (18) ?

????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? ?

? 200 ?3,4 x 10 (204) ?4,3 x 10 (258) ?3,2 x 10 (192)?450 (27) ?

????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? ? ?

? 250 ?4,8 x 10 (288) ?6,0 x 10 (360) ? - ? - ?

????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? ? ?

? 300 ?6,3 x 10 (378) ?7,9 x 10 (474) ? - ? - ?

????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? ? ?

? 350 ?7,9 x 10 (474) ?9,9 x 10 (594) ? - ? - ?

????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? ? ?

? 400 ?9,6 x 10 (576) ?1,2 x 10 (720) ? - ? - ?

????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 ? ? ?

? 450 ?1,1 x 10 (660) ?1,4 x 10 (840) ? - ? - ?

????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 3 ? ? ?

? 500 ?1,3 x 10 (780) ?1,7 x 10 (1,0 x 10 )? - ? - ?

????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? ? ?

? 600 ?1,8 x 10 (1,1 x 10 )?2,2 x 10 (1,3 x 10 )? - ? - ?

????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? ? ?

? 650 ?2,0 x 10 (1,2 x 10 )?2,5 x 10 (1,5 x 10 )? - ? - ?

????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? ? ?

? 700 ?2,2 x 10 (1,3 x 10 )?2,8 x 10 (1,7 x 10 )? - ? - ?

????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? ? ?

? 750 ?2,5 x 10 (1,5 x 10 )?3,1 x 10 (1,9 x 10 )? - ? - ?

????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? ? ?

? 800 ?2,7 x 10 (1,6 x 10 )?3,4 x 10 (2,0 x 10 )? - ? - ?

????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? ? ?

? 900 ?3,3 x 10 (2,0 x 10 )?4,1 x 10 (2,5 x 10 )? - ? - ?

????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? ? ?

?1000 ?3,8 x 10 (2,3 x 10 )?4,8 x 10 (2,9 x 10 )? - ? - ?

????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? ? ?

?1050 ?4,1 x 10 (2,5 x 10 )?5,2 x 10 (3,1 x 10 )? - ? - ?

????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? ? ?

?1200 ?5,0 x 10 (3,0 x 10 )?6,3 x 10 (3,8 x 10 )? - ? - ?

????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? ? ?

?1400 ?6,3 x 10 (3,8 x 10 )?7,9 x 10 (4,7 x 10 )? - ? - ?

????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? ? ?

?1600 ?7,7 x 10 (4,6 x 10 )?9,7 x 10 (5,8 x 10 )? - ? - ?

????????????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 3 ? ? ?

?2000 ?1,1 x 10 (6,6 x 10 )?1,4 x 10 (8,4 x 10 )? - ? - ?

????????????????????????????????????????????????????????????????????????????????

Таблица Г.2

Нормы герметичности затворов по воздуху

для класса герметичности "B"

???????????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воздуху Q, мм3/с (см3/мин), ?

?нальный? при P = PN(P ) для PN ?

?диаметр? исп р ?

?DN ???????????????????????????????????????????????????????????????????????

? ? PN 1, ? PN 1,6, ? PN 2,5, ? PN 4, ? PN 6, ?

? ? кгс/см2 ? кгс/см2 ? кгс/см2 ? кгс/см2 ? кгс/см2 ?

???????????????????????????????????????????????????????????????????????????????

? 3 ? 0,2 (0,012)? 0,3 (0,018)? 0,4 (0,024)? 0,6 (0,036)? 0,9 (0,054)?

???????????????????????????????????????????????????????????????????????????????

? 6 ? 0,6 (0,036)? 0,7 (0,042)? 1,0 (0,060)? 1,3 (0,078)? 1,8 (0,11) ?

???????????????????????????????????????????????????????????????????????????????

? 10 ? 1,2 (0,072)? 1,4 (0,084)? 1,7 (0,10) ? 2,3 (0,14) ? 3,0 (0,18) ?

???????????????????????????????????????????????????????????????????????????????

? 15 ? 2,4 (0,14) ? 2,7 (0,16) ? 3,1 (0,19) ? 3,8 (0,23) ? 4,8 (0,29) ?

???????????????????????????????????????????????????????????????????????????????

? 25 ? 4,7 (0,28) ? 5,0 (0,30) ? 5,5 (0,33) ? 6,4 (0,38) ? 7,5 (0,45) ?

???????????????????????????????????????????????????????????????????????????????

? 32 ? 6,8 (0,41) ? 7,1 (0,43) ? 7,6 (0,46) ? 8,5 (0,51) ? 9,6 (0,58) ?

???????????????????????????????????????????????????????????????????????????????

? 40 ? 9,5 (0,57) ? 9,8 (0,59) ? 10 (0,60) ? 11 (0,66) ? 12 (0,72) ?

???????????????????????????????????????????????????????????????????????????????

? 50 ? 13 (0,78) ? 14 (0,84) ? 14 (0,84) ? 14 (0,84) ? 15 (0,9) ?

???????????????????????????????????????????????????????????????????????????????

? 65 ? 15 (0,90) ? 16 (0,96) ? 16 (0,96) ? 18 (1,08) ? 20 (1,2) ?

???????????????????????????????????????????????????????????????????????????????

? 80 ? 20 (1,2) ? 20 (1,2) ? 21 (1,3) ? 22 (1,3) ? 24 (1,4) ?

???????????????????????????????????????????????????????????????????????????????

? 100 ? 24 (1,4) ? 25 (1,5) ? 26 (1,6) ? 28 (1,7) ? 30 (1,8) ?

???????????????????????????????????????????????????????????????????????????????

? 125 ? 30 (1,8) ? 31 (1,9) ? 32 (1,92) ? 35 (2,1) ? 38 (2,3) ?

???????????????????????????????????????????????????????????????????????????????

? 150 ? 38 (2,3) ? 38 (2,3) ? 40 (2,4) ? 42 (2,5) ? 45 (2,7) ?

???????????????????????????????????????????????????????????????????????????????

? 200 ? 45 (2,7) ? 47 (2,8) ? 50 (3) ? 54 (3,2) ? 60 (3,6) ?

???????????????????????????????????????????????????????????????????????????????

? 250 ? 60 (3,6) ? 62 (3,7) ? 65 (3,9) ? 69 (4,1) ? 75 (4,5) ?

???????????????????????????????????????????????????????????????????????????????

? 300 ? 75 (4,5) ? 77 (4,6) ? 80 (4,8) ? 84 (5,0) ? 90 (5,4) ?

???????????????????????????????????????????????????????????????????????????????

? 350 ? 90 (5,4) ? 92 (5,5) ? 95 (5,7) ? 99 (5,9) ?105 (6,3) ?

???????????????????????????????????????????????????????????????????????????????

? 400 ?105 (6,3) ?107 (6,4) ?110 (6,6) ?114 (6,8) ?120 (7,2) ?

???????????????????????????????????????????????????????????????????????????????

? 450 ?120 (7,2) ?122 (7,3) ?125 (7,5) ?129 (7,7) ?180 (8,1) ?

???????????????????????????????????????????????????????????????????????????????

? 500 ?135 (8,1) ?137 (8,2) ?140 (8,4) ?144 (8,6) ?150 (9,0) ?

???????????????????????????????????????????????????????????????????????????????

? 600 ?150 (9,0) ?154 (9,2) ?159 (9,5) ?168 (10) ?180 (11) ?

???????????????????????????????????????????????????????????????????????????????

? 650 ?180 (11) ?182 (11) ?185 (11) ?189 (11) ?195 (12) ?

???????????????????????????????????????????????????????????????????????????????

? 700 ?195 (12) ?197 (12) ?200 (12) ?204 (12) ?210 (13) ?

???????????????????????????????????????????????????????????????????????????????

? 750 ?210 (13) ?212 (13) ?215 (13) ?219 (13) ?225 (14) ?

???????????????????????????????????????????????????????????????????????????????

? 800 ?225 (14) ?227 (14) ?230 (14) ?234 (14) ?240 (14) ?

???????????????????????????????????????????????????????????????????????????????

? 900 ?240 (14) ?244 (15) ?249 (15) ?258 (15) ?270 (16) ?

???????????????????????????????????????????????????????????????????????????????

?1000 ?270 (16) ?274 (16) ?279 (17) ?288 (17) ?300 (18) ?

???????????????????????????????????????????????????????????????????????????????

?1050 ?300 (18) ?302 (18) ?305 (18) ?309 (19) ?315 (19) ?

???????????????????????????????????????????????????????????????????????????????

?1200 ?315 (19) ?320 (19) ?329 (20) ?342 (21) ?360 (22) ?

???????????????????????????????????????????????????????????????????????????????

?1400 ?360 (22) ?367 (22) ?378 (23) ?396 (24) ?420 (25) ?

???????????????????????????????????????????????????????????????????????????????

?1600 ?420 (25) ?427 (26) ?438 (26) ?456 (27) ?480 (29) ?

???????????????????????????????????????????????????????????????????????????????

?2000 ?480 (29) ?494 (30) ?516 (31) ?552 (33) ?600 (36) ?

???????????????????????????????????????????????????????????????????????????????

Продолжение таблицы Г.2

??????????????????????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воздуху Q, мм3/с (см3/мин), ?

?нальный? при P = PN(P ) для PN ?

?диаметр? исп р ?

?DN ??????????????????????????????????????????????????????????????????????????????????

? ? PN 10, кгс/см2 ? PN 16, кгс/см2 ? PN 25, кгс/см2 ? PN 40, кгс/см2 ?

??????????????????????????????????????????????????????????????????????????????????????????

? 3 ? 1,2 (0,072)? 1,5 (0,090)? 2,1 (0,13) ? 3,0 (0,18) ?

??????????????????????????????????????????????????????????????????????????????????????????

? 6 ? 2,5 (0,15) ? 3,6 (0,22) ? 5,3 (0,32) ? 8,0 (0,48) ?

??????????????????????????????????????????????????????????????????????????????????????????

? 10 ? 4,6 (0,28) ? 7,0 (0,42) ? 11 (0,66) ? 17 (1,0) ?

??????????????????????????????????????????????????????????????????????????????????????????

? 15 ? 8,0 (0,48) ? 13 (0,78) ? 20 (1,2) ? 32 (1,9) ?

??????????????????????????????????????????????????????????????????????????????????????????

? 25 ? 14 (0,84) ? 23 (1,38) ? 38 (2,3) ? 62 (3,7) ?

??????????????????????????????????????????????????????????????????????????????????????????

? 32 ? 19 (1,14) ? 32 (1,9) ? 53 (3,2) ? 87 (5,2) ?

??????????????????????????????????????????????????????????????????????????????????????????

? 40 ? 25 (1,50) ? 44 (2,6) ? 73 (4,4) ? 122 (7,3) ?

??????????????????????????????????????????????????????????????????????????????????????????

? 50 ? 33 (2,0) ? 60 (3,6) ? 101 (6,1) ? 169 (10) ?

??????????????????????????????????????????????????????????????????????????????????????????

? 65 ? 46 (2,8) ? 87 (5,2) ? 147 (8,8) ? 248 (15) ?

??????????????????????????????????????????????????????????????????????????????????????????

? 80 ? 61 (3,7) ? 116 (7,0) ? 199 (12) ? 336 (20) ?

??????????????????????????????????????????????????????????????????????????????????????????

? 100 ? 81 (4,9) ? 159 (9,5) ? 274 (16) ? 467 (28) ?

??????????????????????????????????????????????????????????????????????????????????????????

? 125 ? 110 (6,6) ? 218 (13) ? 379 (23) ? 649 (39) ?

??????????????????????????????????????????????????????????????????????????????????????????

? 150 ? 140 (8,4) ? 282 (17) ? 495 (30) ? 850 (51) ?

??????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ?

? 200 ? 206 (12) ? 425 (26) ? 754 (45) ?1,3 x 10 (78) ?

??????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ?

? 250 ? 279 (17) ? 586 (35) ?1,0 x 10 (60) ?1,8 x 10 (108) ?

??????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ?

? 300 ? 359 (22) ? 762 (46) ?1,4 x 10 (84) ?2,4 x 10 (144) ?

??????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ?

? 350 ? 444 (27) ? 952 (57) ?1,7 x 10 (102) ?3,0 x 10 (180) ?

??????????????????????????????????????????????????????????????????????????????????????????

? ? ? 3 ? 3 ? 3 ?

? 400 ? 534 (32) ?1,2 x 10 (72) ?2,1 x 10 (126) ?3,6 x 10 (216) ?

??????????????????????????????????????????????????????????????????????????????????????????

? ? ? 3 ? 3 ? 3 ?

? 450 ? 629 (38) ?1,4 x 10 (84) ?2,5 x 10 (150) ?4,3 x 10 (258) ?

??????????????????????????????????????????????????????????????????????????????????????????

? ? ? 3 ? 3 ? 3 ?

? 500 ? 729 (44) ?1,6 x 10 (96) ?2,9 x 10 (174) ?5,1 x 10 (306) ?

??????????????????????????????????????????????????????????????????????????????????????????

? ? ? 3 ? 3 ? 3 ?

? 600 ? 941 (56) ?2,1 x 10 (126) ?3,8 x 10 (228) ?6,7 x 10 (402) ?

??????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 650 ?1,1 x 10 (68) ?2,3 x 10 (138) ?4,3 x 10 (258) ?7,5 x 10 (450) ?

??????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 700 ?1,2 x 10 (72) ?2,6 x 10 (156) ?4,8 x 10 (288) ?8,4 x 10 (504) ?

??????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 750 ?1,3 x 10 (78) ?2,9 x 10 (174) ?5,3 x 10 (318) ?9,3 x 10 (558) ?

??????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 ?

? 800 ?1,4 x 10 (84) ?3,2 x 10 (192) ?5,8 x 10 (348) ?1,0 x 10 (600) ?

??????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 ?

? 900 ?1,7 x 10 (102) ?3,8 x 10 (228) ?6,9 x 10 (414) ?1,2 x 10 (720) ?

??????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 ?

?1000 ?1,9 x 10 (114) ?4,4 x 10 (264) ?8,1 x 10 (486) ?1,4 x 10 (840) ?

??????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 ?

?1050 ?2,1 x 10 (126) ?4,7 x 10 (282) ?8,7 x 10 (522) ?1,5 x 10 (900) ?

??????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 ? 4 3 ?

?1200 ?2,5 x 10 (150) ?5,8 x 10 (348) ?1,1 x 10 (660) ?1,9 x 10 (1,1 x 10 )?

??????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 ? 4 3 ?

?1400 ?3,1 x 10 (186) ?7,2 x 10 (432) ?1,3 x 10 (780) ?2,4 x 10 (1,4 x 10 )?

??????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 ? 4 3 ?

?1600 ?3,8 x 10 (228) ?8,8 x 10 (528) ?1,6 x 10 (960) ?2,9 x 10 (1,7 x 10 )?

??????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? 4 3 ? 4 3 ?

?2000 ?5,2 x 10 (312) ?1,2 x 10 (720) ?2,3 x 10 (1,4 x 10 )?4,0 x 10 (2,4 x 10 )?

??????????????????????????????????????????????????????????????????????????????????????????

Продолжение таблицы Г.2

?????????????????????????????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воздуху Q, мм3/с (см3/мин), ?

?нальный? при P = PN(P ) для PN ?

?диаметр? исп р ?

?DN ?????????????????????????????????????????????????????????????????????????????????????????

? ? PN 63, кгс/см2 ? PN 80, кгс/см2 ? PN 100, кгс/см2 ? PN 125, кгс/см2 ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 3 ? 4,5 (0,27) ? 5,6 (0,34) ? 6,8 (0,41) ? 8,4 (0,50) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 6 ? 12 (0,72) ? 15 (0,90) ? 19 (1,1) ? 24 (1,4) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 10 ? 26 (1,6) ? 32 (1,9) ? 40 (2,4) ? 50 (3,0) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 15 ? 51 (3,1) ? 65 (3,9) ? 81 (4,9) ? 101 (6,1) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 25 ? 98 (5,9) ? 125 (7,5) ? 157 (9,4) ? 197 (12) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 32 ? 140 (8,4) ? 178 (11) ? 224 (13) ? 281 (17) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 40 ? 196 (12) ? 251 (15) ? 316 (19) ? 397 (24) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 50 ? 273 (16) ? 350 (21) ? 440 (26) ? 553 (33) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 65 ? 403 (24) ? 517 (31) ? 651 (39) ? 819 (49) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ?

? 80 ? 548 (33) ? 704 (42) ? 887,8 (53) ?1,1 x 10 (66) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ?

? 100 ? 763 (46) ? 982 (59) ?1,2 x 10 (72) ?1,6 x 10 (96) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 125 ?1,1 x 10 (66) ?1,4 x 10 (84) ?1,7 x 10 (102) ?2,2 x 10 (132) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 150 ?1,4 x 10 (84) ?1,8 x 10 (108) ?2,3 x 10 (138) ?2,9 x 10 (174) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 200 ?2,1 x 10 (126) ?2,8 x 10 (168) ?3,5 x 10 (210) ?4,4 x 10 (264) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 250 ?3,0 x 10 (180) ?3,9 x 10 (234) ?4,9 x 10 (294) ?6,2 x 10 (372) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 300 ?3,9 x 10 (234) ?5,1 x 10 (306) ?6,4 x 10 (384) ?8,1 x 10 (486) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 ?

? 350 ?4,9 x 10 (294) ?6,4 x 10 (384) ?8,1 x 10 (486) ?1,0 x 10 (600) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 ?

? 400 ?6,0 x 10 (360) ?7,8 x 10 (468) ?9,8 x 10 (588) ?1,2 x 10 (720) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 ? 4 ?

? 450 ?7,2 x 10 (432) ?9,3 x 10 (558) ?1,2 x 10 (720) ?1,5 x 10 (900) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? 4 ? 4 3 ?

? 500 ?8,4 x 10 (504) ?1,1 x 10 (660) ?1,4 x 10 (840) ?1,7 x 10 (1,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 ? 4 3 ? 4 3 ?

? 600 ?1,1 x 10 (660) ?1,4 x 10 (840) ?1,8 x 10 (1,1 x 10 )?2,3 x 10 (1,4 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 ? 4 3 ? 4 3 ?

? 650 ?1,2 x 10 (720) ?1,6 x 10 (960) ?2,0 x 10 (1,2 x 10 )?2,6 x 10 (1,6 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 3 ? 4 3 ? 4 3 ?

? 700 ?1,4 x 10 (840) ?1,8 x 10 (1,1 x 10 )?2,3 x 10 (1,4 x 10 )?2,9 x 10 (1,7 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 3 ? 4 3 ? 4 3 ?

? 750 ?1,5 x 10 (900) ?2,0 x 10 (1,2 x 10 )?2,5 x 10 (1,5 x 10 )?3,2 x 10 (1,9 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 800 ?1,7 x 10 (1,0 x 10 )?2,2 x 10 (1,3 x 10 )?2,8 x 10 (1,7 x 10 )?3,5 x 10 (2,1 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 900 ?2,0 x 10 (1,2 x 10 )?2,6 x 10 (1,6 x 10 )?3,3 x 10 (2,0 x 10 )?4,2 x 10 (2,5 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

?1000 ?2,4 x 10 (1,4 x 10 )?3,1 x 10 (1,9 x 10 )?3,9 x 10 (2,3 x 10 )?4,9 x 10 (2,9 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

?1050 ?2,5 x 10 (1,5 x 10 )?3,3 x 10 (2,0 x 10 )?4,2 x 10 (2,5 x 10 )?5,3 x 10 (3,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

?1200 ?3,1 x 10 (1,9 x 10 )?4,0 x 10 (2,4 x 10 )?5,1 x 10 (3,1 x 10 )?6,5 x 10 (3,9 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

?1400 ?3,9 x 10 (2,3 x 10 )?5,1 x 10 (3,1 x 10 )?6,4 x 10 (3,8 x 10 )?8,1 x 10 (4,9 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

?1600 ?4,8 x 10 (2,9 x 10 )?6,2 x 10 (3,7 x 10 )?7,9 x 10 (4,7 x 10 )?9,9 x 10 (5,9 x 10) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 5 3 ? 5 3 ?

?2000 ?6,7 x 10 (4,0 x 10 )?8,7 x 10 (5,2 x 10 )?1,1 x 10 (6,6 x 10 )?1,4 x 10 (8,4 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

Окончание таблицы Г.2

?????????????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воздуху Q, мм3/с (см3/мин), ?

?нальный? при P = PN(P ) для PN ?

?диаметр? исп р ?

?DN ?????????????????????????????????????????????????????????????????????????

? ? PN 160, кгс/см2 ? PN 200, ?PN 250, кгс/см2 ? PN 320, ?

? ? ? кгс/см2 ? ? кгс/см2 ?

?????????????????????????????????????????????????????????????????????????????????

? 3 ? 11 (0,66) ? 13 (0,78) ? 10 (0,60)? 5 (0,30)?

?????????????????????????????????????????????????????????????????????????????????

? 6 ? 30 (1,8) ? 37 (2,2) ? 25 (1,5) ? 7 (0,42)?

?????????????????????????????????????????????????????????????????????????????????

? 10 ? 64 (3,8) ? 80 (4,8) ? 42 (2,5) ? 10 (0,60)?

?????????????????????????????????????????????????????????????????????????????????

? 15 ? 129 (7,7) ? 162 (9,7) ? 100 (6,0) ? 17 (1,0) ?

?????????????????????????????????????????????????????????????????????????????????

? 25 ? 252 (15) ? 316 (19) ? 250 (15) ? 32 (1,9) ?

?????????????????????????????????????????????????????????????????????????????????

? 32 ? 361 (22) ? 452 (27) ? 333 (20) ? 50 (3,0) ?

?????????????????????????????????????????????????????????????????????????????????

? 40 ? 510 (31) ? 639 (38) ? 500 (30) ? 67 (4,0) ?

?????????????????????????????????????????????????????????????????????????????????

? 50 ? 712 (43) ? 893 (54) ? 583 (35) ? 92 (5,5) ?

?????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? ? ?

? 65 ?1,1 x 10 (66) ?1,3 x 10 (78) ? 917 (55) ?117 (7,0) ?

?????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? ?

? 80 ?1,4 x 10 (84) ?1,8 x 10 (108) ?1,2 x 10 (72) ?167 (10) ?

?????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? ?

? 100 ?2,0 x 10 (120) ?2,5 x 10 (150) ?17 x 10 (102) ?250 (15) ?

?????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? ?

? 125 ?2,8 x 10 (168) ?3,5 x 10 (210) ?2,5 x 10 (150) ?367 (22) ?

?????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? ?

? 150 ?3,7 x 10 (222) ?4,6 x 10 (276) ?3,7 x 10 (222) ?500 (30) ?

?????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? ?

? 200 ?5,7 x 10 (342) ?7,1 x 10 (426) ?5,2 x 10 (312) ?750 (45) ?

?????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? ? ?

? 250 ?7,9 x 10 (474) ?1,0 x 10 (600) ? - ? - ?

?????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 ? ? ?

? 300 ?1,0 x 10 (600) ?1,3 x 10 (780) ? - ? - ?

?????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 3 ? ? ?

? 350 ?1,3 x 10 (780) ?1,7 x 10 (1,0 x 10 )? - ? - ?

?????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 3 ? ? ?

? 400 ?1,6 x 10 (960) ?2,0 x 10 (1,2 x 10 )? - ? - ?

?????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? ? ?

? 450 ?1,9 x 10 (1,1 x 10 )?2,4 x 10 (1,4 x 10 )? - ? - ?

?????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? ? ?

? 500 ?2,2 x 10 (1,3 x 10 )?2,8 x 10 (1,7 x 10 )? - ? - ?

?????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? ? ?

? 600 ?2,9 x 10 (1,7 x 10 )?3,7 x 10 (2,2 x 10 )? - ? - ?

?????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? ? ?

? 650 ?3,3 x 10 (2,0 x 10 )?4,2 x 10 (2,5 x 10 )? - ? - ?

?????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? ? ?

? 700 ?3,7 x 10 (2,2 x 10 )?4,7 x 10 (2,8 x 10 )? - ? - ?

?????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? ? ?

? 750 ?4,1 x 10 (2,5 x 10 )?5,2 x 10 (3,1 x 10 )? - ? - ?

?????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? ? ?

? 800 ?4,5 x 10 (2,7 x 10 )?5,7 x 10 (3,4 x 10 )? - ? - ?

?????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? ? ?

? 900 ?5,4 x 10 (3,2 x 10 )?6,8 x 10 (4,1 x 10 )? - ? - ?

?????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? ? ?

?1000 ?6,3 x 10 (3,8 x 10 )?8,0 x 10 (4,8 x 10 )? - ? - ?

?????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? ? ?

?1050 ?6,8 x 10 (4,1 x 10 )?8,6 x 10 (5,2 x 10 )? - ? - ?

?????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 5 3 ? ? ?

?1200 ?8,3 x 10 (5,0 x 10 )?1,0 x 10 (6,0 x 10 )? - ? - ?

?????????????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 3 ? ? ?

?1400 ?1,1 x 10 (6,6 x 10 )?1,3 x 10 (7,8 x 10 )? - ? - ?

?????????????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 3 ? ? ?

?1600 ?1,3 x 10 (7,8 x 10 )?1,6 x 10 (9,6 x 10 )? - ? - ?

?????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? ? ?

?2000 ?1,8 x 10 (1,1 x 10 )?2,3 x 10 (1,4 x 10 )? - ? - ?

?????????????????????????????????????????????????????????????????????????????????

Таблица Г.3

Нормы герметичности затворов по воздуху

для класса герметичности "C"

???????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воздуху Q, мм3/с (см3/мин), ?

?нальный? при P = PN(P ) для PN ?

?диаметр? исп р ?

?DN ???????????????????????????????????????????????????????????????????

? ? PN 1, кгс/см2 ?PN 1,6, кгс/см2?PN 2,5, кгс/см2? PN 4, кгс/см2 ?

???????????????????????????????????????????????????????????????????????????

? 3 ? 0,6 (0,036)? 1,6 (0,096)? 3,1 (0,19)? 5,6 (0,34)?

???????????????????????????????????????????????????????????????????????????

? 6 ? 1,7 (0,10) ? 3,7 (0,22) ? 6,6 (0,40)? 12 (0,72) ?

???????????????????????????????????????????????????????????????????????????

? 10 ? 3,6 (0,22) ? 6,8 (0,41) ? 12 (0,72) ? 19 (1,1) ?

???????????????????????????????????????????????????????????????????????????

? 15 ? 6,5 (0,39) ? 11,1 (0,67) ? 18 (1,1) ? 30 (1,8) ?

???????????????????????????????????????????????????????????????????????????

? 25 ? 14 (0,84) ? 21 (1,3) ? 32 (1,92) ? 51 (3,1) ?

???????????????????????????????????????????????????????????????????????????

? 32 ? 20 (1,2) ? 30 (1,8) ? 43 (2,6) ? 66 (4,0) ?

???????????????????????????????????????????????????????????????????????????

? 40 ? 29 (1,7) ? 40 (2,4) ? 56 (3,4) ? 83 (5,0) ?

???????????????????????????????????????????????????????????????????????????

? 50 ? 40 (2,4) ? 53 (3,2) ? 73 (4,4) ? 106 (6,4) ?

???????????????????????????????????????????????????????????????????????????

? 65 ? 59 (3,5) ? 75 (4,5) ? 100 (6,0) ? 141 (8,5) ?

???????????????????????????????????????????????????????????????????????????

? 80 ? 81 (4,9) ? 100 (6,0) ? 128 (7,7) ? 176 (11) ?

???????????????????????????????????????????????????????????????????????????

? 100 ? 113 (6,8) ? 135 (8,1) ? 169 (10) ? 225 (14) ?

???????????????????????????????????????????????????????????????????????????

? 125 ? 157 (9,4) ? 183 (11) ? 223 (13) ? 288 (17) ?

???????????????????????????????????????????????????????????????????????????

? 150 ? 207 (12) ? 236 (14) ? 280 (17) ? 353 (21) ?

???????????????????????????????????????????????????????????????????????????

? 200 ? 318 (19) ? 352 (21) ? 403 (24) ? 487 (29) ?

???????????????????????????????????????????????????????????????????????????

? 250 ? 445 (27) ? 481 (29) ? 536 (32) ? 628 (38) ?

???????????????????????????????????????????????????????????????????????????

? 300 ? 585 (35) ? 622 (37) ? 679 (41) ? 774 (46) ?

???????????????????????????????????????????????????????????????????????????

? 350 ? 737 (44) ? 774 (46) ? 831 (50) ? 925 (56) ?

???????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ?

? 400 ? 900 (54) ? 936 (56) ? 990 (59) ?1,1 x 10 (66) ?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 450 ?1,1 x 10 (66) ?1,1 x 10 (66) ? 1,2 x 10 (72)?1,2 x 10 (72) ?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 500 ?1,3 x 10 (78) ?1,3 x 10 (78) ?1,3 x 10 (78) ?1,4 x 10 (84) ?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 600 ?1,7 x 10 (102) ?1,7 x 10 (102)?1,7 x 10 (102)?1,7 x 10 (102)?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 650 ?1,9 x 10 (114) ?1,9 x 10 (114)?1,9 x 10 (114)?1,9 x 10 (114)?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 700 ?2,1 x 10 (126) ?2,1 x 10 (126)?2,1 x 10 (126)?2,1 x 10 (126)?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 750 ?2,1 x 10 (126) ?2,1 x 10 (126)?2,1 x 10 (126)?2,2 x 10 (132)?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 800 ?2,3 x 10 (138) ?2,3 x 10 (138)?2,3 x 10 (138)?2,3 x 10 (138)?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 900 ?2,4 x 10 (144) ?2,4 x 10 (144)?2,5 x 10 (150)?2,6 x 10 (156)?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

?1000 ?2,7 x 10 (162) ?2,7 x 10 (162)?2,8 x 10 (168)?2,9 x 10 (174)?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

?1050 ?3,0 x 10 (180) ?3,0 x 10 (180)?3,0 x 10 (180)?3,1 x 10 (186)?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

?1200 ?3,2 x 10 (192) ?3,2 x 10 (192)?3,3 x 10 (198)?3,4 x 10 (204)?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

?1400 ?3,6 x 10 (216) ?3,7 x 10 (222)?3,8 x 10 (228)?4,0 x 10 (240)?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

?1600 ?4,2 x 10 (252) ?4,3 x 10 (258)?4,4 x 10 (264)?4,6 x 10 (276)?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

?2000 ?4,8 x 10 (288) ?4,9 x 10 (294)?5,2 x 10 (312)?5,5 x 10 (330)?

???????????????????????????????????????????????????????????????????????????

Продолжение таблицы Г.3

???????????????????????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воздуху Q, мм3/с (см3/мин), ?

?нальный? при P = PN(P ) для PN ?

?диаметр? исп р ?

?DN ???????????????????????????????????????????????????????????????????????????????????

? ? PN 6, кгс/см2 ? PN 10, кгс/см2 ? PN 16, кгс/см2 ? PN 25, кгс/см2 ?

???????????????????????????????????????????????????????????????????????????????????????????

? 3 ? 9,0 (0,54) ? 9,6 (0,58) ? 11 (0,66) ? 12 (0,72) ?

???????????????????????????????????????????????????????????????????????????????????????????

? 6 ? 18 (1,1) ? 20 (1,2) ? 23 (1,4) ? 27 (1,6) ?

???????????????????????????????????????????????????????????????????????????????????????????

? 10 ? 30 (1,8) ? 34 (2,0) ? 41 (2,5) ? 51 (3,1) ?

???????????????????????????????????????????????????????????????????????????????????????????

? 15 ? 45 (2,7) ? 53 (3,2) ? 65 (3,9) ? 84 (5,0) ?

???????????????????????????????????????????????????????????????????????????????????????????

? 25 ? 75 (4,5) ? 93 (5,6) ? 120 (7,2) ? 160 (9,6) ?

???????????????????????????????????????????????????????????????????????????????????????????

? 32 ? 96 (5,8) ? 122 (7,3) ? 162 (9,7) ? 221 (13) ?

???????????????????????????????????????????????????????????????????????????????????????????

? 40 ? 120 (7,2) ? 157 (9,4) ? 213 (13) ? 296 (18) ?

???????????????????????????????????????????????????????????????????????????????????????????

? 50 ? 150 (9,0) ? 202 (12) ? 280 (17) ? 398 (24) ?

???????????????????????????????????????????????????????????????????????????????????????????

? 65 ? 195 (11,7) ? 273 (16) ? 390 (23) ? 565 (34) ?

???????????????????????????????????????????????????????????????????????????????????????????

? 80 ? 240 (14) ? 347 (21) ? 507 (30) ? 747 (45) ?

???????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ?

? 100 ? 300 (18) ? 450 (27) ? 675 (41) ?1,0 x 10 (60) ?

???????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ?

? 125 ? 375 (23) ? 586 (35) ? 901 (54) ?1,4 x 10 (84) ?

???????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ?

? 150 ? 450 (27) ? 728 (44) ?1,1 x 10 (66) ?1,8 x 10 (108) ?

???????????????????????????????????????????????????????????????????????????????????????????

? ? ? 3 ? 3 ? 3 ?

? 200 ? 600 (36) ?1,0 x 10 (60) ?1,7 x 10 (102) ?2,6 x 10 (156) ?

???????????????????????????????????????????????????????????????????????????????????????????

? ? ? 3 ? 3 ? 3 ?

? 250 ? 750 (45) ?1,4 x 10 (84) ?2,3 x 10 (138) ?3,6 x 10 (216) ?

???????????????????????????????????????????????????????????????????????????????????????????

? ? ? 3 ? 3 ? 3 ?

? 300 ? 900 (54) ?1,7 x 10 (102) ?2,9 x 10 (174) ?4,7 x 10 (282) ?

???????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 350 ?1,1 x 10 (66) ?2,1 x 10 (126) ?3,6 x 10 (216) ?5,8 x 10 (348) ?

???????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 400 ?1,2 x 10 (72) ?2,4 x 10 (144) ?4,3 x 10 (258) ?7,0 x 10 (420) ?

???????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 450 ?1,4 x 10 (84) ?2,8 x 10 (168) ?5,0 x 10 (300) ?8,3 x 10 (498) ?

???????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 500 ?1,5 x 10 (90) ?3,2 x 10 (192) ?5,8 x 10 (348) ?9,6 x 10 (576) ?

???????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 ?

? 600 ?1,8 x 10 (108)?4,1 x 10 (246) ?7,4 x 10 (444) ?1,3 x 10 (780) ?

???????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 ?

? 650 ?2,0 x 10 (120)?4,5 x 10 (270) ?8,3 x 10 (498) ?1,4 x 10 (840) ?

???????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 ?

? 700 ?2,1 x 10 (126)?4,9 x 10 (294) ?9,2 x 10 (552) ?1,6 x 10 (960) ?

???????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 ? 4 3 ?

? 750 ?2,3 x 10 (138)?5,4 x 10 (324) ?1,0 x 10 (600) ?1,7 x 10 (1,0 x 10 )?

???????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 ? 4 3 ?

? 800 ?2,4 x 10 (144)?5,9 x 10 (354) ?1,1 x 10 (660) ?1,9 x 10 (1,1 x 10 )?

???????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 ? 4 3 ?

? 900 ?2,7 x 10 (162)?6,9 x 10 (414) ?1,3 x 10 (780) ?2,2 x 10 (1,3 x 10 )?

???????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 ? 4 3 ?

?1000 ?3,0 x 10 (180)?7,9 x 10 (474) ?1,5 x 10 (900) ?2,6 x 10 (1,6 x 10 )?

???????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 ? 4 3 ?

?1050 ?3,2 x 10 (192)?8,4 x 10 (504) ?1,6 x 10 (960) ?2,8 x 10 (1,7 x 10 )?

???????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? 4 3 ? 4 3 ?

?1200 ?3,6 x 10 (216)?1,0 x 10 (600) ?2,0 x 10 (1,2 x 10 )?3,4 x 10 (2,0 x 10 )?

???????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? 4 3 ? 4 3 ?

?1400 ?4,2 x 10 (252)?1,2 x 10 (720) ?2,4 x 10 (1,4 x 10 )?4,3 x 10 (2,6 x 10 )?

???????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? 4 3 ? 4 3 ?

?1600 ?4,8 x 10 (288)?1,5 x 10 (900) ?3,0 x 10 (1,8 x 10 )?5,2 x 10 (3,1 x 10 )?

???????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 3 ? 4 3 ? 4 3 ?

?2000 ?6,0 x 10 (360)?2,0 x 10 (1,2 x 10 )?4,1 x 10 (2,5 x 10 )?7,2 x 10 (4,3 x 10 )?

???????????????????????????????????????????????????????????????????????????????????????????

Продолжение таблицы Г.3

?????????????????????????????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воздуху Q, мм3/с (см3/мин), ?

?нальный? при P = PN(P ) для PN ?

?диаметр? исп р ?

?DN ?????????????????????????????????????????????????????????????????????????????????????????

? ? PN 40, кгс/см2 ? PN 63, кгс/см2 ? PN 80, кгс/см2 ? PN 100, кгс/см2 ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 3 ? 14 (0,84) ? 18 (1,1) ? 21 (1,3) ? 24 (1,4) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 6 ? 34 (2,0) ? 45 (2,7) ? 54 (3,2) ? 63 (3,8) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 10 ? 67 (4,0) ? 92 (5,5) ? 110 (6,6) ? 132 (7,9) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 15 ? 114 (6,8) ? 161 (9,7) ? 196 (12) ? 236 (14) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 25 ? 228 (14) ? 331 (20) ? 408 (24) ? 498 (30) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 32 ? 320 (19) ? 471 (28) ? 582 (35) ? 714 (43) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 40 ? 435 (26) ? 648 (39) ? 805 (48) ? 990 (59) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ?

? 50 ? 593 (36) ? 893 (54) ?1,1 x 10 (66) ?1,4 x 10 (84) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? 3 ? 3 ? 3 ?

? 65 ? 857 (51) ?1,3 x 10 (78) ?1,6 x 10 (96) ?2,0 x 10 (120) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 80 ?1,1 x 10 (66) ?1,8 x 10 (108) ?2,2 x 10 (132) ?2,8 x 10 (168) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 100 ?1,6 x 10 (96) ?2,4 x 10 (144) ?3,1 x 10 (186) ?3,8 x 10 (228) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 125 ?2,2 x 10 (132) ?3,4 x 10 (204) ?4,3 x 10 (258) ?5,3 x 10 (318) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 150 ?2,8 x 10 (168) ?4,4 x 10 (264) ?5,6 x 10 (336) ?7,0 x 10 (420) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 ?

? 200 ?4,2 x 10 (252) ?6,7 x 10 (402) ?8,5 x 10 (510) ?1,1 x 10 (660) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 ? 4 ?

? 250 ?5,9 x 10 (354) ?9,3 x 10 (558) ?1,2 x 10 (720) ?1,5 x 10 (900) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? 4 ? 4 3 ?

? 300 ?7,6 x 10 (456) ?1,2 x 10 (720) ?1,6 x 10 (960) ?2,0 x 10 (1,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? 4 3 ? 4 3 ?

? 350 ?9,6 x 10 (576) ?1,5 x 10 (900) ?2,0 x 10 (1,2 x 10 )?2,5 x 10 (1,5 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 3 ? 4 3 ? 4 3 ?

? 400 ?1,2 x 10 (720) ?1,9 x 10 (1,1 x 10 )?2,4 x 10 (1,4 x 10 )?3,0 x 10 (1,8 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 3 ? 4 3 ? 4 3 ?

? 450 ?1,4 x 10 (840) ?2,2 x 10 (1,3 x 10 )?2,8 x 10 (1,7 x 10 )?3,6 x 10 (2,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 3 ? 4 3 ? 4 3 ?

? 500 ?1,6 x 10 (960) ?2,6 x 10 (1,6 x 10 )?3,3 x 10 (2,0 x 10 )?4,2 x 10 (2,5 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 600 ?2,1 x 10 (1,3 x 10 )?3,4 x 10 (2,0 x 10 )?4,4 x 10 (2,6 x 10 )?5,5 x 10 (3,3 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 650 ?2,4 x 10 (1,4 x 10 )?3,8 x 10 (2,3 x 10 )?4,9 x 10 (2,9 x 10 )?6,2 x 10 (3,7 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 700 ?2,6 x 10 (1,6 x 10 )?4,3 x 10 (2,6 x 10 )?5,5 x 10 (3,3 x 10 )?6,9 x 10 (4,1 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 750 ?2,9 x 10 (1,7 x 10 )?4,7 x 10 (2,8 x 10 )?6,1 x 10 (3,7 x 10 )?7,7 x 10 (4,6 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 800 ?3,2 x 10 (1,9 x 10 )?5,2 x 10 (3,1 x 10 )?6,7 x 10 (4,0 x 10 )?8,4 x 10 (5,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 5 3 ?

? 900 ?3,8 x 10 (2,3 x 10 )?6,2 x 10 (3,7 x 10 )?8,0 x 10 (4,8 x 10 )?1,0 x 10 (6,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 5 3 ?

?1000 ?4,4 x 10 (2,6 x 10 )?7,2 x 10 (4,3 x 10 )?9,3 x 10 (5,6 x 10 )?1,2 x 10 (7,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 5 3 ? 5 3 ?

?1050 ?4,8 x 10 (2,9 x 10 )?7,8 x 10 (4,7 x 10 )?1,0 x 10 (6,0 x 10 )?1,3 x 10 (7,8 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 5 3 ? 5 3 ?

?1200 ?5,8 x 10 (3,5 x 10 )?9,5 x 10 (5,7 x 10 )?1,2 x 10 (7,2 x 10 )?1,5 x 10 (9,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 5 3 ? 5 3 ? 5 4 ?

?1400 ?7,3 x 10 (4,4 x 10 )?1,2 x 10 (7,2 x 10 )?1,5 x 10 (9,0 x 10 )?1,9 x 10 (1,1 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 5 3 ? 5 4 ? 5 4 ?

?1600 ?8,9 x 10 (5,3 x 10 )?1,5 x 10 (9,0 x 10 )?1,9 x 10 (1,1 x 10 )?2,4 x 10 (1,4 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 4 ? 5 4 ? 5 4 ?

?2000 ?1,2 x 10 (7,2 x 10 )?2,0 x 10 (1,2 x 10 )?2,6 x 10 (1,6 x 10 )?3,3 x 10 (2,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

Окончание таблицы Г.3

???????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воздуху Q, мм3/с (см3/мин), ?

?нальный? при P = PN (P ) для PN ?

?диаметр? исп р ?

?DN ???????????????????????????????????????????????????????????????????

? ? PN 125, кгс/см2 ? PN 160, кгс/см2 ? PN 200, кгс/см2 ?

???????????????????????????????????????????????????????????????????????????

? 3 ? 28 (1,7) ? 33 (2,0) ? 39 (2,3) ?

???????????????????????????????????????????????????????????????????????????

? 6 ? 75 (4,5) ? 92 (5,5) ? 111 (6,7) ?

???????????????????????????????????????????????????????????????????????????

? 10 ? 159 (9,5) ? 196 (12) ? 240 (14) ?

???????????????????????????????????????????????????????????????????????????

? 15 ? 287 (17) ? 359 (22) ? 440 (26) ?

???????????????????????????????????????????????????????????????????????????

? 25 ? 610 (37) ? 767 (46) ? 947 (57) ?

???????????????????????????????????????????????????????????????????????????

? ? ? 3 ? 3 ?

? 32 ? 878 (53) ?1,1 x 10 (66) ?1,4 x 10 (84) ?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ?

? 40 ?1,2 x 10 (72) ?1,5 x 10 (90) ?1,9 x 10 (114) ?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ?

? 50 ?1,7 x 10 (102) ?2,2 x 10 (132) ?2,7 x 10 (162) ?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ?

? 65 ?2,5 x 10 (150) ?3,2 x 10 (192) ?4,0 x 10 (240) ?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ?

? 80 ?3,4 x 10 (204) ?4,4 x 10 (264) ?5,4 x 10 (324) ?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ?

? 100 ?4,8 x 10 (288) ?6,1 x 10 (366) ?7,6 x 10 (456) ?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 ?

? 125 ?6,6 x 10 (396) ?8,5 x 10 (510) ?1,1 x 10 (660) ?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? 4 ?

? 150 ?8,7 x 10 (522) ?1,1 x 10 (660) ?1,4 x 10 (840) ?

???????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 3 ? 4 3 ?

? 200 ?1,3 x 10 (780) ?1,7 x 10 (1,0 x 10 )?2,1 x 10 (1,3 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ?

? 250 ?1,9 x 10 (1,1 x 10 )?2,4 x 10 (1,4 x 10 )?3,0 x 10 (1,8 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ?

? 300 ?2,4 x 10 (1,4 x 10 )?3,1 x 10 (1,9 x 10 )?3,9 x 10 (2,3 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ?

? 350 ?3,1 x 10 (1,9 x 10 )?4,0 x 10 (2,4 x 10 )?5,0 x 10 (3,0 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ?

? 400 ?3,8 x 10 (2,3 x 10 )?4,8 x 10 (2,9 x 10 )?6,1 x 10 (3,7 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ?

? 450 ?4,5 x 10 (2,7 x 10 )?5,8 x 10 (3,5 x 10 )?7,2 x 10 (4,3 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ?

? 500 ?5,3 x 10 (3,2 x 10 )?6,8 x 10 (4,1 x 10 )?8,5 x 10 (5,1 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 5 3 ?

? 600 ?6,9 x 10 (4,1 x 10 )?8,9 x 10 (5,3 x 10 )?1,1 x 10 (6,6 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 5 3 ? 5 3 ?

? 650 ?7,8 x 10 (4,7 x 10 )?1,0 x 10 (6,0 x 10 )?1,3 x 10 (7,8 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 5 3 ? 5 3 ?

? 700 ?8,7 x 10 (5,2 x 10 )?1,1 x 10 (6,6 x 10 )?1,4 x 10 (8,4 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 5 3 ? 5 3 ?

? 750 ?9,6 x 10 (5,8 x 10 )?1,2 x 10 (7,2 x 10 )?1,6 x 10 (9,6 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 3 ? 5 4 ?

? 800 ?1,1 x 10 (6,6 x 10 )?1,4 x 10 (8,4 x 10 )?1,7 x 10 (1,0 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 3 ? 5 4 ?

? 900 ?1,3 x 10 (7,8 x 10 )?1,6 x 10 (9,6 x 10 )?2,0 x 10 (1,2 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 4 ? 5 4 ?

?1000 ?1,5 x 10 (9,0 x 10 )?1,9 x 10 (1,1 x 10 )?2,4 x 10 (1,4 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 4 ? 5 4 ?

?1050 ?1,6 x 10 (9,6 x 10 )?2,1 x 10 (1,3 x 10 )?2,6 x 10 (1,6 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ?

?1200 ?1,9 x 10 (1,1 x 10 )?2,5 x 10 (1,5 x 10 )?3,1 x 10 (1,9 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ?

?1400 ?2,5 x 10 (1,5 x 10 )?3,2 x 10 (1,9 x 10 )?4,0 x 10 (2,4 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ?

?1600 ?3,0 x 10 (1,8 x 10 )?3,9 x 10 (2,3 x 10 )?4,8 x 10 (2,9 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ?

?2000 ?4,2 x 10 (2,5 x 10 )?5,4 x 10 (3,2 x 10 )?6,8 x 10 (4,1 x 10 )?

???????????????????????????????????????????????????????????????????????????

Таблица Г.4

Нормы герметичности затворов по воздуху

для класса герметичности "CC"

?????????????????????????????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воздуху Q, мм3/с (см3/мин), ?

?нальный? при P = PN(P ) для PN ?

?диаметр? исп р ?

?DN ?????????????????????????????????????????????????????????????????????????????????????????

? ? PN 1, кгс/см2 ? PN 1,6, кгс/см2 ? PN 2,5, кгс/см2 ? PN 4, кгс/см2 ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 3 ? 1,4 (0,08) ? 9,3 (0,56) ? 21 (1,3) ? 41 (2,5) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 6 ? 3,9 (0,23) ? 20 (1,2) ? 43 (2,6) ? 82 (4,9) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 10 ? 8,3 (0,50) ? 34 (2,0) ? 73 (4,4) ? 137 (8,2) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 15 ? 15 (0,90) ? 54 (3,2) ? 111 (6,7) ? 207 (12) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 25 ? 33 (2,0) ? 96 (5,8) ? 190 (11) ? 348 (21) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 32 ? 48 (2,9) ? 127 (7,6) ? 247 (15) ? 447 (27) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 40 ? 66 (4,0) ? 166 (10) ? 314 (19) ? 562 (34) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 50 ? 93 (5,6) ? 216 (13) ? 400 (24) ? 706 (42) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 65 ? 138 (8,3) ? 295 (18) ? 531 (32) ? 925 (56) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ?

? 80 ? 188 (11) ? 379 (23) ? 667 (40) ?1,1 x 10 (66) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ?

? 100 ? 263 (16) ? 499 (30) ? 853 (51) ?1,4 x 10 (84) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ?

? 125 ? 367 (22) ? 657 (39) ?1,1 x 10 (66) ?1,8 x 10 (108) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ?

? 150 ? 482 (29) ? 826 (50) ?1,3 x 10 (78) ?2,2 x 10 (132) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? 3 ? 3 ? 3 ?

? 200 ? 743 (45) ?1,2 x 10 (72) ?1,9 x 10 (114) ?3,0 x 10 (180) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 250 ?1,0 x 10 (60) ?1,6 x 10 (96) ?2,4 x 10 (144) ?3,8 x 10 (228) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 300 ?1,4 x 10 (84) ?2,0 x 10 (120) ?3,0 x 10 (180) ?4,6 x 10 (276) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 350 ?1,7 x 10 (102) ?2,4 x 10 (144) ?3,5 x 10 (210) ?5,4 x 10 (324) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 400 ?2,1 x 10 (126) ?2,9 x 10 (174) ?4,1 x 10 (246) ?6,2 x 10 (372) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 450 ?2,5 x 10 (150) ?3,4 x 10 (204) ?4,8 x 10 (288) ?7,0 x 10 (420) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 500 ?2,9 x 10 (174) ?3,9 x 10 (234) ?5,4 x 10 (324) ?7,9 x 10 (474) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 600 ?3,9 x 10 (234) ?5,0 x 10 (300) ?6,7 x 10 (402) ?9,6 x 10 (576) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 ?

? 650 ?4,4 x 10 (264) ?5,6 x 10 (336) ?7,4 x 10 (444) ?1,0 x 10 (600) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 ?

? 700 ?4,9 x 10 (294) ?6,2 x 10 (372) ?8,1 x 10 (486) ?1,1 x 10 (660) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 ?

? 750 ?5,4 x 10 (324) ?6,8 x 10 (408) ?8,8 x 10 (528) ?1,2 x 10 (720) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 ?

? 800 ?5,9 x 10 (354) ?7,4 x 10 (444) ?9,5 x 10 (570) ?1,3 x 10 (780) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 ? 4 ?

? 900 ?7,1 x 10 (426) ?8,6 x 10 (516) ?1,1 x 10 (660) ?1,5 x 10 (900) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? 4 ? 4 3 ?

?1000 ?8,3 x 10 (498) ?1,0 x 10 (600) ?1,3 x 10 (780) ?1,7 x 10 (1,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? 4 ? 4 3 ?

?1050 ?8,9 x 10 (534) ?1,1 x 10 (660) ?1,3 x 10 (780) ?1,8 x 10 (1,1 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 ? 4 ? 4 3 ?

?1200 ?1,1 x 10 (660) ?1,3 x 10 (780) ?1,6 x 10 (960) ?2,0 x 10 (1,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 ? 4 3 ? 4 3 ?

?1400 ?1,4 x 10 (840) ?1,6 x 10 (960) ?1,9 x 10 (1,1 x 10 )?2,4 x 10 (1,4 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

?1600 ?1,7 x 10 (1,0 x 10 )?1,9 x 10 (1,1 x 10 )?2,2 x 10 (1,3 x 10 )?2,8 x 10 (1,7 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

?2000 ?2,3 x 10 (1,4 x 10 )?2,6 x 10 (1,6 x 10 )?3,0 x 10 (1,8 x 10 )?3,6 x 10 (2,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

Продолжение таблицы Г.4

?????????????????????????????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воздуху Q, мм3/с (см3/мин), ?

?нальный? при P = PN(P ) для PN ?

?диаметр? исп р ?

?DN ?????????????????????????????????????????????????????????????????????????????????????????

? ? PN 6, кгс/см2 ? PN 10, кгс/см2 ? PN 16, кгс/см2 ? PN 25, кгс/см2 ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 3 ? 67 (4,0) ? 67 (4,0) ? 68 (4,1) ? 69 (4,1) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 6 ? 134 (8,0) ? 136 (8,2) ? 140 (8,4) ? 146 (8,8) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 10 ? 223 (13) ? 230 (14) ? 240 (14) ? 256 (15) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 15 ? 335 (20) ? 351 (21) ? 376 (23) ? 413 (25) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 25 ? 558 (33) ? 592 (36) ? 643 (39) ? 719 (43) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 32 ? 714 (43) ? 765 (46) ? 842 (51) ? 957 (57) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ?

? 40 ? 892 (54) ? 966 (58) ?1,1 x 10 (66) ?1,2 x 10 (72) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 50 ?1,1 x 10 (66) ?1,2 x 10 (72) ?1,4 x 10 (84) ?1,6 x 10 (96) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 65 ?1,4 x 10 (84) ?1,6 x 10 (96) ?1,9 x 10 (114) ?2,2 x 10 (132) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 80 ?1,8 x 10 (108) ?2,0 x 10 (120) ?2,3 x 10 (138) ?2,8 x 10 (168) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 100 ?2,2 x 10 (132) ?2,5 x 10 (150) ?3,0 x 10 (180) ?3,7 x 10 (222) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 125 ?2,8 x 10 (168) ?3,2 x 10 (192) ?3,9 x 10 (234) ?4,9 x 10 (294) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 150 ?3,3 x 10 (198) ?3,9 x 10 (234) ?4,8 x 10 (288) ?6,2 x 10 (372) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 200 ?4,5 x 10 (270) ?5,4 x 10 (324) ?6,8 x 10 (408) ?8,9 x 10 (534) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 ?

? 250 ?5,6 x 10 (336) ?6,9 x 10 (414) ?8,9 x 10 (534) ?1,2 x 10 (720) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 ? 4 ?

? 300 ?6,7 x 10 (402) ?8,4 x 10 (504) ?1,1 x 10 (660) ?1,5 x 10 (900) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? 4 ? 4 3 ?

? 350 ?7,8 x 10 (468) ?1,0 x 10 (600) ?1,3 x 10 (780) ?1,8 x 10 (1,1 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? 4 ? 4 3 ?

? 400 ?8,9 x 10 (534) ?1,2 x 10 (720) ?1,6 x 10 (960) ?2,2 x 10 (1,3 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 ? 4 ? 4 3 ?

? 450 ?1,0 x 10 (600) ?1,3 x 10 (780) ?1,8 x 10 (1080) ?2,6 x 10 (1,6 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 ? 4 ? 4 3 ?

? 500 ?1,1 x 10 (660) ?1,5 x 10 (900) ?2,1 x 10 (1260) ?2,9 x 10 (1,7 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 3 ? 4 3 ? 4 3 ?

? 600 ?1,3 x 10 (780) ?1,8 x 10 (1,1 x 10 )?2,6 x 10 (1,6 x 10 )?3,8 x 10 (2,3 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 3 ? 4 3 ? 4 3 ?

? 650 ?1,4 x 10 (840) ?2,0 x 10 (1,2 x 10 )?2,9 x 10 (1,7 x 10 )?4,2 x 10 (2,5 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 3 ? 4 3 ? 4 3 ?

? 700 ?1,6 x 10 (960) ?2,2 x 10 (1,3 x 10 )?3,2 x 10 (1,9 x 10 )?4,6 x 10 (2,8 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 750 ?1,7 x 10 (1,0 x 10 )?2,4 x 10 (1,4 x 10 )?3,5 x 10 (2,1 x 10 )?5,1 x 10 (3,1 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 800 ?1,8 x 10 (1,1 x 10 )?2,6 x 10 (1,6 x 10 )?3,8 x 10 (2,3 x 10 )?5,5 x 10 (3,3 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 900 ?2,0 x 10 (1,2 x 10 )?2,9 x 10 (1,7 x 10 )?4,4 x 10 (2,6 x 10 )?6,5 x 10 (3,9 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

?1000 ?2,2 x 10 (1,3 x 10 )?3,3 x 10 (2,0 x 10 )?5,0 x 10 (3,0 x 10 )?7,5 x 10 (4,5 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

?1050 ?2,3 x 10 (1,4 x 10 )?3,5 x 10 (2,1 x 10 )?5,3 x 10 (3,2 x 10 )?8,0 x 10 (4,8 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

?1200 ?2,7 x 10 (1,6 x 10 )?4,1 x 10 (2,5 x 10 )?6,3 x 10 (3,8 x 10 )?9,6 x 10 (5,8 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 5 3 ?

?1400 ?3,1 x 10 (1,9 x 10 )?5,0 x 10 (3,0 x 10 )?7,7 x 10 (4,6 x 10 )?1,2 x 10 (7,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 5 3 ?

?1600 ?3,6 x 10 (2,2 x 10 )?5,8 x 10 (3,5 x 10 )?9,2 x 10 (5,5 x 10 )?1,4 x 10 (8,4 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 4 ? 5 3 ? 5 4 ?

?2000 ?4,5 x 10 (2,7 x 10 )?7,6 x 10 (4,6 x 10 )?1,2 x 10 (7,2 x 10 )?2,0 x 10 (1,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

Продолжение таблицы Г.4

?????????????????????????????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воздуху Q, мм3/с (см3/мин), ?

?нальный? при P = PN(P ) для PN ?

?диаметр? исп р ?

?DN ?????????????????????????????????????????????????????????????????????????????????????????

? ? PN 40, кгс/см2 ? PN 63, кгс/см2 ? PN 80, кгс/см2 ? PN 100, кгс/см2 ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 3 ? 71 (4,3) ? 74 (4,4) ? 76 (4,6) ? 79 (4,7) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 6 ? 156 (9,4) ? 171 (10) ? 182 (11) ? 195 (12) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 10 ? 282 (17) ? 322 (19) ? 351 (21) ? 386 (23) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 15 ? 474 (28) ? 569 (34) ? 638 (38) ? 721 (43) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? 3 ? 3 ? 3 ?

? 25 ? 847 (51) ?1,0 x 10 (60) ?1,2 x 10 (72) ?1,4 x 10 (84) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 32 ?1,1 x 10 (66) ?1,4 x 10 (84) ?1,7 x 10 (102) ?1,9 x 10 (114) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 40 ?1,5 x 10 (90) ?1,9 x 10 (114) ?2,3 x 10 (138) ?2,6 x 10 (156) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 50 ?2,0 x 10 (120) ?2,6 x 10 (156) ?3,1 x 10 (186) ?3,6 x 10 (216) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 65 ?2,8 x 10 (168) ?3,7 x 10 (222) ?4,4 x 10 (264) ?5,2 x 10 (312) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 80 ?3,7 x 10 (222) ?5,0 x 10 (300) ?5,9 x 10 (354) ?7,0 x 10 (420) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 100 ?4,9 x 10 (294) ?6,8 x 10 (408) ?8,1 x 10 (486) ?9,7 x 10 (582) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 ? 4 ?

? 125 ?6,6 x 10 (396) ?9,2 x 10 (552) ?1,1 x 10 (660) ?1,3 x 10 (780) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? 4 ? 4 3 ?

? 150 ?8,4 x 10 (504) ?1,2 x 10 (720) ?1,4 x 10 (840) ?1,7 x 10 (1,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 3 ? 4 3 ? 4 3 ?

? 200 ?1,2 x 10 (720) ?1,8 x 10 (1,1 x 10 )?2,2 x 10 (1,3 x 10 )?2,7 x 10 (1,6 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 250 ?1,7 x 10 (1,0 x 10 )?2,4 x 10 (1,4 x 10 )?3,0 x 10 (1,8 x 10 )?3,7 x 10 (2,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 300 ?2,2 x 10 (1,3 x 10 )?3,2 x 10 (1,9 x 10 )?3,9 x 10 (2,3 x 10 )?4,8 x 10 (2,9 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 350 ?2,7 x 10 (1,6 x 10 )?4,0 x 10 (2,4 x 10 )?4,9 x 10 (2,9 x 10 )?6,0 x 10 (3,6 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 400 ?3,2 x 10 (1,9 x 10 )?4,8 x 10 (2,9 x 10 )?5,9 x 10 (3,5 x 10 )?7,3 x 10 (4,4 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 450 ?3,8 x 10 (2,3 x 10 )?5,7 x 10 (3,4 x 10 )?7,1 x 10 (4,3 x 10 )?8,7 x 10 (5,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 5 3 ?

? 500 ?4,4 x 10 (2,6 x 10 )?6,6 x 10 (4,0 x 10 )?8,2 x 10 (4,9 x 10 )?1,0 x 10 (6,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 5 3 ? 5 3 ?

? 600 ?5,7 x 10 (3,4 x 10 )?8,6 x 10 (5,2 x 10 )?1,1 x 10 (6,6 x 10 )?1,3 x 10 (7,8 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 5 3 ? 5 3 ?

? 650 ?6,3 x 10 (3,8 x 10 )?9,6 x 10 (5,8 x 10 )?1,2 x 10 (7,2 x 10 )?1,5 x 10 (9,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 5 3 ? 5 3 ? 5 4 ?

? 700 ?7,0 x 10 (4,2 x 10 )?1,1 x 10 (6,6 x 10 )?1,3 x 10 (7,8 x 10 )?1,7 x 10 (1,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 5 3 ? 5 3 ? 5 4 ?

? 750 ?7,7 x 10 (4,6 x 10 )?1,2 x 10 (7,2 x 10 )?1,5 x 10 (9,0 x 10 )?1,8 x 10 (1,1 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 5 3 ? 5 3 ? 5 4 ?

? 800 ?8,5 x 10 (5,1 x 10 )?1,3 x 10 (7,8 x 10 )?1,6 x 10 (9,6 x 10 )?2,0 x 10 (1,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 3 ? 5 4 ? 5 4 ?

? 900 ?1,0 x 10 (6,0 x 10 )?1,5 x 10 (9,0 x 10 )?1,9 x 10 (1,1 x 10 )?2,4 x 10 (1,4 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 4 ? 5 4 ? 5 4 ?

?1000 ?1,2 x 10 (7,2 x 10 )?1,8 x 10 (1,1 x 10 )?2,3 x 10 (1,4 x 10 )?2,8 x 10 (1,7 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 4 ? 5 4 ? 5 4 ?

?1050 ?1,2 x 10 (7,2 x 10 )?1,9 x 10 (1,1 x 10 )?2,4 x 10 (1,5 x 10 )?3,0 x 10 (1,8 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 4 ? 5 4 ? 5 4 ?

?1200 ?1,5 x 10 (9,0 x 10 )?2,3 x 10 (1,4 x 10 )?3,0 x 10 (1,8 x 10 )?3,7 x 10 (2,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ? 5 4 ?

?1400 ?1,9 x 10 (1,1 x 10 )?2,9 x 10 (1,7 x 10 )?3,7 x 10 (2,2 x 10 )?4,6 x 10 (2,8 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ? 5 4 ?

?1600 ?2,3 x 10 (1,4 x 10 )?3,6 x 10 (2,2 x 10 )?4,5 x 10 (2,7 x 10 )?5,7 x 10 (3,4 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ? 5 4 ?

?2000 ?3,1 x 10 (1,9 x 10 )?5,0 x 10 (3,0 x 10 )?6,3 x 10 (3,8 x 10 )?7,9 x 10 (4,7 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

Окончание таблицы Г.4

???????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воздуху Q, мм3/с (см3/мин), ?

?нальный? при P = PN(P ) для PN ?

?диаметр? исп р ?

?DN ???????????????????????????????????????????????????????????????????

? ? PN 125, кгс/см2 ? PN 160, кгс/см2 ? PN 200, кгс/см2 ?

???????????????????????????????????????????????????????????????????????????

? 3 ? 82 (4,9) ? 87 (5,2) ? 92 (5,5) ?

???????????????????????????????????????????????????????????????????????????

? 6 ? 211 (13) ? 234 (14) ? 260 (16) ?

???????????????????????????????????????????????????????????????????????????

? 10 ? 429 (26) ? 490 (29) ? 559 (34) ?

???????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ?

? 15 ? 823 (49) ? 967 (58) ?1,1 x 10 (66) ?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ?

? 25 ?1,6 x 10 (96) ?1,9 x 10 (114) ?2,2 x 10 (132) ?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ?

? 32 ?2,2 x 10 (132) ?2,7 x 10 (162) ?3,2 x 10 (192) ?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ?

? 40 ?3,1 x 10 (186) ?3,7 x 10 (222) ?4,5 x 10 (270) ?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ?

? 50 ?4,3 x 10 (258) ?5,2 x 10 (312) ?6,2 x 10 (372) ?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ?

? 65 ?6,2 x 10 (372) ?7,7 x 10 (462) ?9,3 x 10 (558) ?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? 4 ?

? 80 ?8,4 x 10 (504) ?1,0 x 10 (600) ?1,3 x 10 (780) ?

???????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 ? 4 3 ?

? 100 ?1,2 x 10 (720) ?1,4 x 10 (840) ?1,8 x 10 (1,1 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 3 ? 4 3 ?

? 125 ?1,6 x 10 (960) ?2,0 x 10 (1,2 x 10 )?2,5 x 10 (1,5 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ?

? 150 ?2,1 x 10 (1,3 x 10 )?2,6 x 10 (1,6 x 10 )?3,2 x 10 (1,9 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ?

? 200 ?3,2 x 10 (1,9 x 10 )?4,1 x 10 (2,5 x 10 )?5,0 x 10 (3,0 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ?

? 250 ?4,5 x 10 (2,7 x 10 )?5,7 x 10 (3,4 x 10 )?7,0 x 10 (4,2 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ?

? 300 ?5,9 x 10 (3,5 x 10 )?7,4 x 10 (4,4 x 10 )?9,2 x 10 (5,5 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 5 3 ?

? 350 ?7,4 x 10 (4,4 x 10 )?9,3 x 10 (5,6 x 10 )?1,2 x 10 (7,2 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 5 3 ? 5 3 ?

? 400 ?9,0 x 10 (5,4 x 10 )?1,1 x 10 (6,6 x 10 )?1,4 x 10 (8,4 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 3 ? 5 4 ?

? 450 ?1,1 x 10 (6,6 x 10 )?1,4 x 10 (8,4 x 10 )?1,7 x 10 (1,0 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 3 ? 5 4 ?

? 500 ?1,3 x 10 (7,8 x 10 )?1,6 x 10 (9,6 x 10 )?2,0 x 10 (1,2 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 4 ? 5 4 ?

? 600 ?1,6 x 10 (9,6 x 10 )?2,1 x 10 (1,3 x 10 )?2,6 x 10 (1,6 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ?

? 650 ?1,9 x 10 (1,1 x 10 )?2,4 x 10 (1,4 x 10 )?2,9 x 10 (1,7 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ?

? 700 ?2,1 x 10 (1,3 x 10 )?2,6 x 10 (1,6 x 10 )?3,3 x 10 (2,0 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ?

? 750 ?2,3 x 10 (1,4 x 10 )?2,9 x 10 (1,7 x 10 )?3,6 x 10 (2,2 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ?

? 800 ?2,5 x 10 (1,5 x 10 )?3,2 x 10 (1,9 x 10 )?4,0 x 10 (2,4 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ?

? 900 ?3,0 x 10 (1,8 x 10 )?3,8 x 10 (2,3 x 10 )?4,8 x 10 (2,9 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ?

?1000 ?3,5 x 10 (2,1 x 10 )?4,5 x 10 (2,7 x 10 )?5,6 x 10 (3,4 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ?

?1050 ?3,8 x 10 (2,3 x 10 )?4,8 x 10 (2,9 x 10 )?6,0 x 10 (3,6 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ?

?1200 ?4,6 x 10 (2,8 x 10 )?5,9 x 10 (3,5 x 10 )?7,3 x 10 (4,4 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ?

?1400 ?5,8 x 10 (3,5 x 10 )?7,4 x 10 (4,4 x 10 )?9,3 x 10 (5,6 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 6 4 ?

?1600 ?7,1 x 10 (4,3 x 10 )?9,1 x 10 (5,5 x 10 )?1,1 x 10 (6,6 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 6 4 ? 6 4 ?

?2000 ?9,9 x 10 (5,9 x 10 )?1,3 x 10 (7,8 x 10 )?1,6 x 10 (9,6 x 10 )?

???????????????????????????????????????????????????????????????????????????

Таблица Г.5

Нормы герметичности затворов по воздуху

для класса герметичности "D"

?????????????????????????????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воздуху Q, мм3/с (см3/мин), ?

?нальный? при P = PN(P ) для PN ?

?диаметр? исп р ?

?DN ?????????????????????????????????????????????????????????????????????????????????????????

? ? PN 1, кгс/см2 ? PN 1,6, кгс/см2 ? PN 2,5, кгс/см2 ? PN 4, кгс/см2 ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 3 ? 1,9 (0,11) ? 13 (0,78) ? 28 (1,7) ? 55 (3,3) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 6 ? 5,5 (0,33) ? 26 (1,6) ? 58 (3,5) ? 110 (6,6) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 10 ? 12 (0,72) ? 47 (2,8) ? 98 (5,9) ? 185 (11) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 15 ? 22 (1,3) ? 73 (4,4) ? 150 (9,0) ? 279 (17) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 25 ? 47 (2,8) ? 131 (7,9) ? 258 (15) ? 469 (28) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 32 ? 68 (4,1) ? 175 (11) ? 336 (20) ? 603 (36) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 40 ? 95 (5,7) ? 228 (14) ? 426 (26) ? 758 (45) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 50 ? 133 (8,0) ? 297 (18) ? 543 (33) ? 953 (57) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ?

? 65 ? 197 (12) ? 407 (24) ? 723 (43) ?1,2 x 10 (72) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? 3 ?

? 80 ? 268 (16) ? 524 (31) ? 908 (54) ?1,5 x 10 (90) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ?

? 100 ? 375 (23) ? 690 (41) ?1,2 x 10 (72) ?2,0 x 10 (120) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? ? 3 ? 3 ?

? 125 ? 524 (31) ? 911 (55) ?1,5 x 10 (90) ?2,5 x 10 (150) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? 3 ? 3 ? 3 ?

? 150 ? 689 (41) ?1,1 x 10 (66) ?1,8 x 10 (108) ?3,0 x 10 (180) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 200 ?1,1 x 10 (66) ?1,7 x 10 (102) ?2,5 x 10 (150) ?4,0 x 10 (240) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 250 ?1,5 x 10 (90) ?2,2 x 10 (132) ?3,3 x 10 (198) ?5,1 x 10 (306) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 300 ?1,9 x 10 (114) ?2,8 x 10 (168) ?4,1 x 10 (246) ?6,2 x 10 (372) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 350 ?2,5 x 10 (150) ?3,4 x 10 (204) ?4,9 x 10 (294) ?7,3 x 10 (438) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 400 ?3,0 x 10 (180) ?4,1 x 10 (246) ?5,7 x 10 (342) ?8,4 x 10 (504) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 450 ?3,6 x 10 (216) ?4,8 x 10 (288) ?6,6 x 10 (396) ?9,5 x 10 (570) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 ?

? 500 ?4,2 x 10 (252) ?5,5 x 10 (330) ?7,4 x 10 (444) ?1,1 x 10 (660) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 ?

? 600 ?5,5 x 10 (330) ?7,0 x 10 (420) ?9,3 x 10 (558) ?1,3 x 10 (780) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 ? 4 ?

? 650 ?6,2 x 10 (372) ?7,8 x 10 (468) ?1,0 x 10 (600) ?1,4 x 10 (840) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 ? 4 ?

? 700 ?6,9 x 10 (414) ?8,6 x 10 (516) ?1,1 x 10 (660) ?1,5 x 10 (900) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 ? 4 3 ?

? 750 ?7,7 x 10 (462) ?9,5 x 10 (570) ?1,2 x 10 (720) ?1,7 x 10 (1,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? 4 ? 4 3 ?

? 800 ?8,5 x 10 (510) ?1,0 x 10 (600) ?1,3 x 10 (780) ?1,8 x 10 (1,1 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 ? 4 ? 4 3 ?

? 900 ?1,0 x 10 (600) ?1,2 x 10 (720) ?1,5 x 10 (900) ?2,0 x 10 (1,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 ? 4 3 ? 4 3 ?

?1000 ?1,2 x 10 (720) ?1,4 x 10 (840) ?1,7 x 10 (1,0 x 10 )?2,3 x 10 (1,4 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 ? 4 3 ? 4 3 ?

?1050 ?1,3 x 10 (780) ?1,5 x 10 (900) ?1,8 x 10 (1,1 x 10 )?2,4 x 10 (1,4 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 3 ? 4 3 ? 4 3 ?

?1200 ?1,6 x 10 (960) ?1,8 x 10 (1,1 x 10 )?2,2 x 10 (1,3 x 10 )?2,8 x 10 (1,7 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

?1400 ?2,0 x 10 (1,2 x 10 )?2,2 x 10 (1,3 x 10 )?2,6 x 10 (1,6 x 10 )?3,3 x 10 (2,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

?1600 ?2,4 x 10 (1,4 x 10 )?2,7 x 10 (1,6 x 10 )?3,1 x 10 (1,9 x 10 )?3,8 x 10 (2,3 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

?2000 ?3,4 x 10 (2,0 x 10 )?3,7 x 10 (2,2 x 10 )?4,1 x 10 (2,5 x 10 )?4,9 x 10 (2,9 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

Продолжение таблицы Г.5

?????????????????????????????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воздуху Q, мм3/с (см3/мин), ?

?нальный? при P = PN(P ) для PN ?

?диаметр? исп р ?

?DN ?????????????????????????????????????????????????????????????????????????????????????????

? ? PN 6, кгс/см2 ? PN 10, кгс/см2 ? PN 16, кгс/см2 ? PN 25, кгс/см2 ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 3 ? 90 (5,4) ? 91 (5,5) ? 92 (5,5) ? 94 (5,6) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 6 ? 180 (11) ? 184 (11) ? 190 (11) ? 199 (12) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 10 ? 300 (18) ? 310 (19) ? 326 (20) ? 349 (21) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 15 ? 450 (27) ? 471 (28) ? 502 (30) ? 550 (33) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 25 ? 750 (45) ? 800 (48) ? 874 (52) ? 986 (59) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? ? 3 ? 3 ? 3 ?

? 32 ? 960 (58) ?1,0 x 10 (60) ?1,1 x 10 (66) ?1,3 x 10 (78) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 40 ?1,2 x 10 (72) ?1,3 x 10 (78) ?1,5 x 10 (90) ?1,7 x 10 (102) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 50 ?1,5 x 10 (90) ?1,7 x 10 (102) ?1,9 x 10 (114) ?2,2 x 10 (132) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 65 ?2,0 x 10 (120) ?2,2 x 10 (132) ?2,5 x 10 (150) ?3,1 x 10 (186) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 80 ?2,4 x 10 (144) ?2,7 x 10 (162) ?3,2 x 10 (192) ?3,9 x 10 (234) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 100 ?3,0 x 10 (180) ?3,5 x 10 (210) ?4,1 x 10 (246) ?5,2 x 10 (312) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 125 ?3,8 x 10 (228) ?4,4 x 10 (264) ?5,4 x 10 (324) ?6,8 x 10 (408) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 150 ?4,5 x 10 (270) ?5,4 x 10 (324) ?6,7 x 10 (402) ?8,6 x 10 (516) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 ?

? 200 ?6,0 x 10 (360) ?7,3 x 10 (438) ?9,4 x 10 (564) ?1,2 x 10 (720) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 ? 4 3 ?

? 250 ?7,5 x 10 (450) ?9,4 x 10 (564) ?1,2 x 10 (720) ?1,7 x 10 (1,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? 4 ? 4 3 ?

? 300 ?9,0 x 10 (540) ?1,2 x 10 (720) ?1,5 x 10 (900) ?2,1 x 10 (1,3 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 ? 4 3 ? 4 3 ?

? 350 ?1,1 x 10 (660) ?1,4 x 10 (840) ?1,8 x 10 (1,1 x 10 )?2,6 x 10 (1,6 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 ? 4 3 ? 4 3 ?

? 400 ?1,2 x 10 (720) ?1,6 x 10 (960) ?2,2 x 10 (1,3 x 10 )?3,1 x 10 (1,9 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 3 ? 4 3 ? 4 3 ?

? 450 ?1,4 x 10 (840) ?1,8 x 10 (1,1 x 10 )?2,5 x 10 (1,5 x 10 )?3,6 x 10 (2,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 3 ? 4 3 ? 4 3 ?

? 500 ?1,5 x 10 (900) ?2,1 x 10 (1,3 x 10 )?2,9 x 10 (1,7 x 10 )?4,1 x 10 (2,5 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 600 ?1,8 x 10 (1,1 x 10 )?2,5 x 10 (1,5 x 10 )?3,6 x 10 (2,2 x 10 )?5,3 x 10 (3,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 650 ?2,0 x 10 (1,2 x 10 )?2,8 x 10 (1,7 x 10 )?4,0 x 10 (2,4 x 10 )?5,9 x 10 (3,5 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 700 ?2,1 x 10 (1,3 x 10 )?3,0 x 10 (1,8 x 10 )?4,4 x 10 (2,6 x 10 )?6,5 x 10 (3,9 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 750 ?2,3 x 10 (1,4 x 10 )?3,3 x 10 (2,0 x 10 )?4,8 x 10 (2,9 x 10 )?7,1 x 10 (4,3 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 800 ?2,4 x 10 (1,4 x 10 )?3,5 x 10 (2,1 x 10 )?5,2 x 10 (3,1 x 10 )?7,8 x 10 (4,7 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 900 ?2,7 x 10 (1,6 x 10 )?4,1 x 10 (2,5 x 10 )?6,1 x 10 (3,7 x 10 )?9,1 x 10 (5,5 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 5 3 ?

?1000 ?3,0 x 10 (1,8 x 10 )?4,6 x 10 (2,8 x 10 )?7,0 x 10 (4,2 x 10 )?1,1 x 10 (6,6 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 5 3 ?

?1050 ?3,2 x 10 (1,9 x 10 )?4,9 x 10 (2,9 x 10 )?7,4 x 10 (4,4 x 10 )?1,1 x 10 (6,6 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 5 3 ?

?1200 ?3,6 x 10 (2,2 x 10 )?5,7 x 10 (3,4 x 10 )?8,8 x 10 (5,3 x 10 )?1,4 x 10 (8,4 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 5 3 ? 5 4 ?

?1400 ?4,2 x 10 (2,5 x 10 )?6,8 x 10 (4,1 x 10 )?1,1 x 10 (6,6 x 10 )?1,7 x 10 (1,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 5 3 ? 5 4 ?

?1600 ?4,8 x 10 (2,9 x 10 )?8,0 x 10 (4,8 x 10 )?1,3 x 10 (7,8 x 10 )?2,0 x 10 (1,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 5 3 ? 5 4 ? 5 4 ?

?2000 ?6,0 x 10 (3,6 x 10 )?1,1 x 10 (6,6 x 10 )?1,7 x 10 (1,0 x 10 )?2,8 x 10 (1,7 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

Продолжение таблицы Г.5

?????????????????????????????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воздуху Q, мм3/с (см3/мин), ?

?нальный? при P = PN(P ) для PN ?

?диаметр? исп р ?

?DN ?????????????????????????????????????????????????????????????????????????????????????????

? ? PN 40, кгс/см2 ? PN 63, кгс/см2 ? PN 80, кгс/см2 ? PN 100, кгс/см2 ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 3 ? 97 (5,8) ? 102 (6,1) ? 106 (6,4) ? 110 (6,6) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 6 ? 214 (13) ? 236 (14) ? 253 (15) ? 273 (16) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 10 ? 387 (23) ? 447 (27) ? 490 (29) ? 542 (33) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? 15 ? 628 (38) ? 749 (45) ? 838 (50) ? 943 (57) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 25 ?1,2 x 10 (72) ?1,5 x 10 (90) ?1,7 x 10 (102) ?1,9 x 10 (114) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 32 ?1,6 x 10 (96) ?2,0 x 10 (120) ?2,3 x 10 (138) ?2,7 x 10 (162) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 40 ?2,1 x 10 (126) ?2,7 x 10 (162) ?3,2 x 10 (192) ?3,7 x 10 (222) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 50 ?2,8 x 10 (168) ?3,7 x 10 (222) ?4,3 x 10 (258) ?5,1 x 10 (306) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 3 ?

? 65 ?3,9 x 10 (234) ?5,3 x 10 (318) ?6,3 x 10 (378) ?7,4 x 10 (444) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ? 4 ?

? 80 ?5,1 x 10 (306) ?7,0 x 10 (420) ?8,4 x 10 (504) ?1,0 x 10 (600) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 4 ? 4 ?

? 100 ?6,9 x 10 (414) ?9,5 x 10 (570) ?1,1 x 10 (660) ?1,4 x 10 (840) ?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? 4 ? 4 3 ?

? 125 ?9,3 x 10 (558) ?1,3 x 10 (780) ?1,6 x 10 (960) ?1,9 x 10 (1,1 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 3 ? 4 3 ? 4 3 ?

? 150 ?1,2 x 10 (720) ?1,7 x 10 (1,0 x 10 )?2,0 x 10 (1,2 x 10 )?2,5 x 10 (1,5 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 200 ?1,7 x 10 (1,0 x 10 )?2,5 x 10 (1,5 x 10 )?3,1 x 10 (1,9 x 10 )?3,8 x 10 (2,3 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 250 ?2,4 x 10 (1,4 x 10 )?3,5 x 10 (2,1 x 10 )?4,3 x 10 (2,6 x 10 )?5,2 x 10 (3,1 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 300 ?3,0 x 10 (1,8 x 10 )?4,5 x 10 (2,7 x 10 )?5,6 x 10 (3,4 x 10 )?6,8 x 10 (4,1 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 4 3 ?

? 350 ?3,8 x 10 (2,3 x 10 )?5,6 x 10 (3,4 x 10 )?7,0 x 10 (4,2 x 10 )?8,6 x 10 (5,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ? 5 3 ?

? 400 ?4,5 x 10 (2,7 x 10 )?6,8 x 10 (4,1 x 10 )?8,4 x 10 (5,0 x 10 )?1,0 x 10 (6,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 5 3 ? 5 3 ?

? 450 ?5,3 x 10 (3,2 x 10 )?8,0 x 10 (4,8 x 10 )?1,0 x 10 (6,0 x 10 )?1,2 x 10 (7,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 5 3 ? 5 3 ?

? 500 ?6,2 x 10 (3,7 x 10 )?9,4 x 10 (5,6 x 10 )?1,2 x 10 (7,2 x 10 )?1,4 x 10 (8,4 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 5 3 ? 5 3 ? 5 4 ?

? 600 ?8,0 x 10 (4,8 x 10 )?1,2 x 10 (7,2 x 10 )?1,5 x 10 (9,0 x 10 )?1,9 x 10 (1,1 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 5 3 ? 5 4 ? 5 4 ?

? 650 ?8,9 x 10 (5,3 x 10 )?1,4 x 10 (8,4 x 10 )?1,7 x 10 (1,0 x 10 )?2,1 x 10 (1,3 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 5 3 ? 5 4 ? 5 4 ?

? 700 ?9,9 x 10 (5,9 x 10 )?1,5 x 10 (9,0 x 10 )?1,9 x 10 (1,1 x 10 )?2,4 x 10 (1,4 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 4 ? 5 4 ? 5 4 ?

? 750 ?1,1 x 10 (6,6 x 10 )?1,7 x 10 (1,0 x 10 )?2,1 x 10 (1,3 x 10 )?2,6 x 10 (1,6 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 4 ? 5 4 ? 5 4 ?

? 800 ?1,2 x 10 (7,2 x 10 )?1,8 x 10 (1,1 x 10 )?2,3 x 10 (1,4 x 10 )?2,9 x 10 (1,7 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 4 ? 5 4 ? 5 4 ?

? 900 ?1,4 x 10 (8,4 x 10 )?2,2 x 10 (1,3 x 10 )?2,8 x 10 (1,7 x 10 )?3,4 x 10 (2,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 4 ? 5 4 ? 5 4 ?

?1000 ?1,6 x 10 (9,6 x 10 )?2,6 x 10 (1,6 x 10 )?3,2 x 10 (1,9 x 10 )?4,0 x 10 (2,4 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ? 5 4 ?

?1050 ?1,8 x 10 (1,1 x 10 )?2,7 x 10 (1,7 x 10 )?3,5 x 10 (2,1 x 10 )?4,3 x 10 (2,6 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ? 5 4 ?

?1200 ?2,1 x 10 (1,3 x 10 )?3,3 x 10 (2,0 x 10 )?4,2 x 10 (2,5 x 10 )?5,3 x 10 (3,2 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ? 5 4 ?

?1400 ?2,7 x 10 (1,6 x 10 )?4,2 x 10 (2,5 x 10 )?5,3 x 10 (3,2 x 10 )?6,6 x 10 (4,0 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ? 5 4 ?

?1600 ?3,2 x 10 (1,9 x 10 )?5,1 x 10 (3,1 x 10 )?6,5 x 10 (3,9 x 10 )?8,1 x 10 (4,9 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ? 6 4 ?

?2000 ?4,5 x 10 (2,7 x 10 )?7,1 x 10 (4,3 x 10 )?9,0 x 10 (5,4 x 10 )?1,1 x 10 (6,6 x 10 )?

?????????????????????????????????????????????????????????????????????????????????????????????????

Окончание таблицы Г.5

???????????????????????????????????????????????????????????????????????????

?Номи- ? Норма герметичности затвора по воздуху Q, мм3/с (см3/мин), ?

?нальный? при P = PN(P ) для PN ?

?диаметр? исп р ?

?DN ???????????????????????????????????????????????????????????????????

? ? PN 125, кгс/см2 ? PN 160, кгс/см2 ? PN 200, кгс/см2 ?

???????????????????????????????????????????????????????????????????????????

? 3 ? 115 (6,9) ? 123 (7,4) ? 131 (7,9) ?

???????????????????????????????????????????????????????????????????????????

? 6 ? 297 (18) ? 332 (20) ? 371 (22) ?

???????????????????????????????????????????????????????????????????????????

? 10 ? 606 (36) ? 696 (42) ? 799 (48) ?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ?

? 15 ?1,1 x 10 (66) ?1,3 x 10 (78) ?1,5 x 10 (90) ?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ?

? 25 ?2,2 x 10 (132) ?2,7 x 10 (162) ?3,2 x 10 (192) ?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ?

? 32 ?3,2 x 10 (192) ?3,8 x 10 (228) ?4,6 x 10 (276) ?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ?

? 40 ?4,4 x 10 (264) ?5,3 x 10 (318) ?6,4 x 10 (384) ?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? 3 ?

? 50 ?6,1 x 10 (366) ?7,4 x 10 (444) ?8,9 x 10 (534) ?

???????????????????????????????????????????????????????????????????????????

? ? 3 ? 4 ? 4 ?

? 65 ?8,9 x 10 (534) ?1,1 x 10 (660) ?1,3 x 10 (780) ?

???????????????????????????????????????????????????????????????????????????

? ? 4 ? 4 ? 4 3 ?

? 80 ?1,2 x 10 (720) ?1,5 x 10 (900) ?1,8 x 10 (1,1 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ?

? 100 ?1,7 x 10 (1,0 x 10 )?2,1 x 10 (1,3 x 10 )?2,5 x 10 (1,5 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ?

? 125 ?2,3 x 10 (1,4 x 10 )?2,9 x 10 (1,7 x 10 )?3,5 x 10 (2,1 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ?

? 150 ?3,0 x 10 (1,8 x 10 )?3,8 x 10 (2,3 x 10 )?4,6 x 10 (2,8 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 4 3 ?

? 200 ?4,6 x 10 (2,8 x 10 )?5,8 x 10 (3,5 x 10 )?7,1 x 10 (4,3 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 5 3 ?

? 250 ?6,4 x 10 (3,8 x 10 )?8,1 x 10 (4,9 x 10 )?1,0 x 10 (6,0 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 5 3 ? 5 3 ?

? 300 ?8,4 x 10 (5,0 x 10 )?1,1 x 10 (6,6 x 10 )?1,3 x 10 (7,8 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 3 ? 5 4 ?

? 350 ?1,1 x 10 (6,6 x 10 )?1,3 x 10 (7,8 x 10 )?1,7 x 10 (1,0 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 3 ? 5 4 ?

? 400 ?1,3 x 10 (7,8 x 10 )?1,6 x 10 (9,6 x 10 )?2,0 x 10 (1,2 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 5 4 ? 5 4 ?

? 450 ?1,5 x 10 (9,0 x 10 )?1,9 x 10 (1,1 x 10 )?2,4 x 10 (1,4 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ?

? 500 ?1,8 x 10 (1,1 x 10 )?2,3 x 10 (1,4 x 10 )?2,8 x 10 (1,7 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ?

? 600 ?2,3 x 10 (1,4 x 10 )?3,0 x 10 (1,8 x 10 )?3,7 x 10 (2,2 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ?

? 650 ?2,6 x 10 (1,6 x 10 )?3,4 x 10 (2,0 x 10 )?4,2 x 10 (2,5 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ?

? 700 ?2,9 x 10 (1,7 x 10 )?3,8 x 10 (2,3 x 10 )?4,7 x 10 (2,8 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ?

? 750 ?3,3 x 10 (2,0 x 10 )?4,2 x 10 (2,5 x 10 )?5,2 x 10 (3,1 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ?

? 800 ?3,6 x 10 (2,2 x 10 )?4,6 x 10 (2,8 x 10 )?5,7 x 10 (3,4 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ?

? 900 ?4,3 x 10 (2,6 x 10 )?5,5 x 10 (3,3 x 10 )?6,8 x 10 (4,1 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ?

?1000 ?5,0 x 10 (3,0 x 10 )?6,4 x 10 (3,8 x 10 )?8,0 x 10 (4,8 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 5 4 ?

?1050 ?5,4 x 10 (3,2 x 10 )?6,9 x 10 (4,1 x 10 )?8,6 x 10 (5,2 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 6 4 ?

?1200 ?6,6 x 10 (4,0 x 10 )?8,4 x 10 (5,0 x 10 )?1,1 x 10 (6,6 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 6 4 ? 6 4 ?

?1400 ?8,3 x 10 (5,0 x 10 )?1,1 x 10 (6,6 x 10 )?1,3 x 10 (7,8 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 6 4 ? 6 4 ? 6 4 ?

?1600 ?1,1 x 10 (6,6 x 10 )?1,3 x 10 (7,8 x 10 )?1,6 x 10 (9,6 x 10 )?

???????????????????????????????????????????????????????????????????????????

? ? 6 4 ? 6 5 ? 6 5 ?

?2000 ?1,4 x 10 (8,4 x 10 )?1,8 x 10 (1,1 x 10 )?2,3 x 10 (1,4 x 10 )?

???????????????????????????????????????????????????????????????????????????

Приложение Д

(справочное)

НОРМЫ ГЕРМЕТИЧНОСТИ ЗАТВОРОВ РЕГУЛИРУЮЩЕЙ АРМАТУРЫ

Таблица Д.1

Нормы герметичности затворов по воде при

??????????????????????????????????????????????????????????????????????????????????????????????????

?Условная? Норма герметичности затвора Q, мм3/с (см3/мин), ?

?пропуск-? для классов герметичности ?

?ная ?????????????????????????????????????????????????????????????????????????????????????????

?способ- ? II ? III ? IV ? IV-S1 ?

?ность ?????????????????????????????????????????????????????????????????????????????????????????

?K , ? дельта = 0,5% ? дельта = 0,1% ? дельта = 0,01% ?дельта = 0,0005% ?

? V ? затв ? затв ? затв ? затв ?

? у ? ? ? ? ?

?м3/ч ? ? ? ? ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? 0,10 ? 267 (16) ? 55 (3,3) ? 5,5 (0,33) ? 0,3 (0,018) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? 0,16 ? 433 (26) ? 88 (5,3) ? 8,8 (0,53) ? 0,4 (0,024) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? 0,25 ? 683 (41) ? 138 (8,3) ? 14 (0,83) ? 0,7 (0,028) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? ? ? ?

? 0,40 ?1,1 x 10 (66) ? 217 (13) ? 22 (1,3) ? 1,1 (0,066) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? ? ? ?

? 0,63 ?1,7 x 10 (102) ? 333 (20) ? 33 (2,0) ? 1,7 (0,10) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? ? ? ?

? 1,0 ?2,7 x 10 (162) ? 550 (33) ? 55 (3,3) ? 2,7 (0,16) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? ? ? ?

? 1,6 ?4,3 x 10 (258) ? 883 (53) ? 88 (5,3) ? 4,3 (0,26) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? ? ?

? 2,5 ?6,8 x 10 (408) ?1,4 x 10 (84) ? 138 (8,4) ? 6,8 (0,41) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 3 ? ? ?

? 4,0 ?1,1 x 10 (660) ?2,2 x 10 (132) ? 217 (13) ? 11 (0,66) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 3 ? ? ?

? 6,3 ?1,7 x 10 (1,0 x 10 )?3,3 x 10 (198) ? 333 (20) ? 17 (1,0) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 3 ? ? ?

? 10 ?2,7 x 10 (1,6 x 10 )?5,5 x 10 (330) ? 550 (33) ? 27 (1,6) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 3 ? ? ?

? 16 ?4,3 x 10 (2,6 x 10 )?8,8 x 10 (528) ? 883 (53) ? 43 (2,6) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 ? 3 ? ?

? 25 ?6,8 x 10 (4,1 x 10 )?1,4 x 10 (840) ?1,4 x 10 (84) ? 68 (4,1) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 3 ? ?

? 32 ?8,3 x 10 (5,0 x 10 )?1,7 x 10 (1,0 x 10 )?1,7 x 10 (100) ? 83 (5,0) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 4 3 ? 3 ? ?

? 40 ?1,1 x 10 (6,6 x 10 )?2,2 x 10 (1,3 x 10 )?2,2 x 10 (130) ? 110 (6,6) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 4 3 ? 3 3 ? ?

? 63 ?1,7 x 10 (1,0 x 10 )?3,3 x 10 (2,0 x 10 )?3,3 x 10 (200 ) ? 167 (10) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 4 3 ? 3 ? ?

? 80 ?2,2 x 10 (1,3 x 10 )?4,3 x 10 (2,6 x 10 )?4,3 x 10 (260) ? 217 (13) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 4 3 ? 3 ? ?

? 100 ?2,7 x 10 (1,6 x 10 )?5,5 x 10 (3,3 x 10 )?5,5 x 10 (330) ? 267 (16) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 4 3 ? 3 ? ?

? 125 ?3,3 x 10 (2,0 x 10 )?6,8 x 10 (4,1 x 10 )?6,8 x 10 (410) ? 333 (20) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 4 3 ? 3 ? ?

? 160 ?4,3 x 10 (2,6 x 10 )?8,8 x 10 (5,3 x 10 )?8,8 x 10 (530) ? 433 (26) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 3 ? 4 ? ?

? 250 ?6,8 x 10 (4,1 x 10 )?1,4 x 10 (8,4 x 10 )?1,4 x 10 (840) ? 683 (41) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 4 3 ? ?

? 320 ?8,3 x 10 (5,0 x 10 )?1,7 x 10 (1,0 x 10 )?1,7 x 10 (1,0 x 10 )? 833 (50) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 6 4 ? 5 4 ? 4 3 ? 3 ?

? 400 ?1,1 x 10 (6,6 x 10 )?2,2 x 10 (1,3 x 10 )?2,2 x 10 (1,3 x 10 )?1,1 x 10 (66) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 6 4 ? 5 4 ? 4 3 ? 3 ?

? 500 ?1,3 x 10 (7,8 x 10 )?2,7 x 10 (1,6 x 10 )?2,7 x 10 (1,6 x 10 )?1,3 x 10 (78) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 6 5 ? 5 4 ? 4 3 ? 3 ?

? 630 ?1,7 x 10 (1,0 x 10 )?3,3 x 10 (2,0 x 10 )?3,3 x 10 (2,0 x 10 )?1,7 x 10 (100) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 6 5 ? 5 4 ? 4 3 ? 3 ?

? 800 ?2,2 x 10 (1,3 x 10 )?4,3 x 10 (2,6 x 10 )?4,3 x 10 (2,6 x 10 )?2,2 x 10 (130) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 6 5 ? 5 4 ? 4 3 ? 3 ?

?1000 ?2,7 x 10 (1,6 x 10 )?5,5 x 10 (3,3 x 10 )?5,5 x 10 (3,3 x 10 )?2,7 x 10 (160) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 6 5 ? 5 4 ? 4 3 ? 3 ?

?1250 ?3,5 x 10 (2,1 x 10 )?6,8 x 10 (4,1 x 10 )?6,8 x 10 (4,1 x 10 )?3,5 x 10 (210) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 6 5 ? 5 4 ? 4 3 ? 3 ?

?1600 ?4,3 x 10 (2,6 x 10 )?8,8 x 10 (5,3 x 10 )?8,8 x 10 (5,3 x 10 )?4,3 x 10 (260) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 6 5 ? 6 4 ? 5 3 ? 3 ?

?2240 ?6,2 x 10 (3,7 x 10 )?1,2 x 10 (7,2 x 10 )?1,2 x 10 (7,2 x 10 )?6,2 x 10 (370) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 6 5 ? 6 4 ? 5 3 ? 3 ?

?2500 ?7,0 x 10 (4,2 x 10 )?1,4 x 10 (8,4 x 10 )?1,4 x 10 (8,4 x 10 )?7,0 x 10 (420) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

? ? 7 5 ? 6 5 ? 5 4 ? 4 ?

?4000 ?1,1 x 10 (6,6 x 10 )?2,2 x 10 (1,3 x 10 )?2,2 x 10 (1,3 x 10 )?1,1 x 10 (660) ?

??????????????????????????????????????????????????????????????????????????????????????????????????

Таблица Д.2

Нормы герметичности затворов по воздуху

???????????????????????????????????????????????????????????????????????????????????????????????????

?Условная ? Норма герметичности затвора Q, мм3/с (см3/мин), ?

?пропуск- ? для классов герметичности ?

?ная ?????????????????????????????????????????????????????????????????????????????????????????

?способ- ? II ? III ? IV ? IV-S1 ?

?ность ?????????????????????????????????????????????????????????????????????????????????????????

?K , м3/ч? дельта = 0,5% ? дельта = 0,1% ? дельта = 0,01% ?дельта = 0,0005% ?

? V ? затв ? затв ? затв ? затв ?

? у ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 3 ? 3 ? ? ?

? 0,10 ?9,7 x 10 (582) ?2,0 x 10 (120) ? 200 (12) ? 9,7 (0,58) ?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 ? 3 ? ? ?

? 0,16 ?1,6 x 10 (960) ?3,0 x 10 (180) ? 300 (18) ? 16 (0,96) ?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 3 ? ? ?

? 0,25 ?2,5 x 10 (1,5 x 10 )?4,8 x 10 (288) ? 483 (29) ? 25 (1,5) ?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 3 ? ? ?

? 0,40 ?4,0 x 10 (2,4 x 10 )?7,8 x 10 (468) ? 783 (47) ? 40 (2,4) ?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 ? 3 ? ?

? 0,63 ?6,0 x 10 (3,6 x 10 )?1,2 x 10 (720) ?1,2 x 10 (72) ? 60 (3,6) ?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 4 3 ? 4 3 ? 3 ? ?

? 1,0 ?9,7 x 10 (5,8 x 10 )?2,0 x 10 (1,2 x 10 )?2,0 x 10 (120) ? 97 (5,8) ?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 3 ? 4 3 ? 3 ? ?

? 1,6 ?1,6 x 10 (9,6 x 10 )?3,0 x 10 (1,8 x 10 )?3,0 x 10 (180) ? 160 (9,6) ?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 4 3 ? 3 ? ?

? 2,5 ?2,5 x 10 (1,5 x 10 )?4,8 x 10 (2,9 x 10 )?4,8 x 10 (290) ? 250 (15) ?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 4 3 ? 3 ? ?

? 4,0 ?4,0 x 10 (2,4 x 10 )?7,8 x 10 (4,7 x 10 )?7,8 x 10 (470) ? 400 (24) ?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 3 ? 4 ? ?

? 6,3 ?6,0 x 10 (3,6 x 10 )?1,2 x 10 (7,2 x 10 )?1,2 x 10 (720) ? 600 (36) ?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 4 ? 5 4 ? 4 3 ? ?

? 10 ?9,7 x 10 (5,8 x 10 )?2,0 x 10 (1,2 x 10 )?2,0 x 10 (1,2 x 10 )? 970 (58) ?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 6 4 ? 5 4 ? 4 3 ? 3 ?

? 16 ?1,6 x 10 (9,6 x 10 )?3,0 x 10 (1,8 x 10 )?3,0 x 10 (1,8 x 10 )?1,6 x 10 (96) ?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 6 5 ? 5 4 ? 4 3 ? 3 ?

? 25 ?2,5 x 10 (1,5 x 10 )?4,8 x 10 (2,9 x 10 )?4,8 x 10 (2,9 x 10 )?2,5 x 10 (150) ?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 6 5 ? 5 4 ? 4 3 ? 3 ?

? 32 ?3,2 x 10 (1,9 x 10 )?6,2 x 10 (3,7 x 10 )?6,2 x 10 (3,7 x 10 )?3,2 x 10 (190) ?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 6 5 ? 5 4 ? 4 3 ? 3 ?

? 40 ?4,0 x 10 (2,4 x 10 )?7,8 x 10 (4,7 x 10 )?7,8 x 10 (4,7 x 10 )?4,0 x 10 (240) ?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 6 5 ? 6 4 ? 5 3 ? 3 ?

? 63 ?6,0 x 10 (3,6 x 10 )?1,2 x 10 (7,2 x 10 )?1,2 x 10 (7,2 x 10 )?6,0 x 10 (360) ?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 6 5 ? 6 4 ? 5 3 ? 3 ?

? 80 ?7,8 x 10 (4,7 x 10 )?1,5 x 10 (9,0 x 10 )?1,5 x 10 (9,0 x 10 )?7,8 x 10 (470) ?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 6 5 ? 6 5 ? 5 4 ? 3 ?

? 100 ?9,7 x 10 (5,8 x 10 )?2,0 x 10 (1,2 x 10 )?2,0 x 10 (1,2 x 10 )?9,7 x 10 (580) ?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 7 5 ? 6 5 ? 5 4 ? 4 ?

? 125 ?1,2 x 10 (7,2 x 10 )?2,5 x 10 (1,5 x 10 )?2,5 x 10 (1,5 x 10 )?1,2 x 10 (720) ?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 7 5 ? 6 5 ? 5 4 ? 4 ?

? 160 ?1,6 x 10 (9,6 x 10 )?3,0 x 10 (1,8 x 10 )?3,0 x 10 (1,8 x 10 )?1,6 x 10 (960) ?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 7 6 ? 6 5 ? 5 4 ? 4 3 ?

? 250 ?2,5 x 10 (1,5 x 10 )?4,8 x 10 (2,9 x 10 )?4,8 x 10 (2,9 x 10 )?2,5 x 10 (1,5 x 10 )?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 7 6 ? 6 5 ? 5 4 ? 4 3 ?

? 320 ?3,2 x 10 (1,9 x 10 )?6,2 x 10 (3,7 x 10 )?6,2 x 10 (3,7 x 10 )?3,2 x 10 (1,9 x 10 )?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 7 6 ? 6 5 ? 5 4 ? 4 3 ?

? 400 ?4,0 x 10 (2,4 x 10 )?7,8 x 10 (4,7 x 10 )?7,8 x 10 (4,7 x 10 )?4,0 x 10 (2,4 x 10 )?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 7 6 ? 6 5 ? 5 4 ? 4 3 ?

? 500 ?4,8 x 10 (2,9 x 10 )?9,7 x 10 (5,8 x 10 )?9,7 x 10 (5,8 x 10 )?4,8 x 10 (2,9 x 10 )?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 7 6 ? 7 5 ? 6 4 ? 4 3 ?

? 630 ?6,0 x 10 (3,6 x 10 )?1,2 x 10 (7,2 x 10 )?1,2 x 10 (7,2 x 10 )?6,0 x 10 (3,6 x 10 )?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 7 6 ? 7 5 ? 6 4 ? 4 3 ?

? 800 ?7,8 x 10 (4,7 x 10 )?1,5 x 10 (9,0 x 10 )?1,5 x 10 (9,0 x 10 )?7,8 x 10 (4,7 x 10 )?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 7 6 ? 7 6 ? 6 5 ? 4 3 ?

?1000 ?9,7 x 10 (5,8 x 10 )?2,0 x 10 (1,2 x 10 )?2,0 x 10 (1,2 x 10 )?9,7 x 10 (5,8 x 10 )?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 8 6 ? 7 6 ? 6 5 ? 5 3 ?

?1250 ?1,2 x 10 (7,2 x 10 )?2,5 x 10 (1,5 x 10 )?2,5 x 10 (1,5 x 10 )?1,2 x 10 (7,2 x 10 )?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 8 6 ? 7 6 ? 6 5 ? 5 3 ?

?1600 ?1,6 x 10 (9,6 x 10 )?3,0 x 10 (1,8 x 10 )?3,0 x 10 (1,8 x 10 )?1,6 x 10 (9,6 x 10 )?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 8 7 ? 7 6 ? 6 5 ? 5 4 ?

?2240 ?2,2 x 10 (1,3 x 10 )?4,2 x 10 (2,5 x 10 )?4,2 x 10 (2,5 x 10 )?2,2 x 10 (1,3 x 10 )?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 8 7 ? 7 6 ? 6 5 ? 5 4 ?

?2500 ?2,5 x 10 (1,5 x 10 )?4,8 x 10 (2,9 x 10 )?4,8 x 10 (2,9 x 10 )?2,5 x 10 (1,5 x 10 )?

???????????????????????????????????????????????????????????????????????????????????????????????????

? ? 8 7 ? 7 6 ? 6 5 ? 5 4 ?

?4000 ?4,0 x 10 (2,4 x 10 )?7,8 x 10 (4,7 x 10 )?7,8 x 10 (4,7 x 10 )?4,0 x 10 (2,4 x 10 )?

???????????????????????????????????????????????????????????????????????????????????????????????????

Приложение Е

(рекомендуемое)

РЕКОМЕНДАЦИИ ПО НАЗНАЧЕНИЮ КЛАССОВ ГЕРМЕТИЧНОСТИ АРМАТУРЫ

Таблица Е.1

Рекомендации по назначению классов герметичности затворов

запорной, обратной, предохранительной, запорно-регулирующей,

распределительно-смесительной и фазоразделительной

арматуры, рабочая среда - жидкость

???????????????????????????????????????????????????????????????????????????

? Вид ? Тип ? Класс герметичности затвора ?

? арматуры ? арматуры ??????????????????????????????????????????

? ? ? A ? AA ? B ? C ?CC ? D ? E ?EE ? F ? G ?

???????????????????????????????????????????????????????????????????????????

? Уплотнение затвора "металл - металл" ?

???????????????????????????????????????????????????????????????????????????

?Запорная ?Клапаны ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ?

? ??????????????????????????????????????????????????????

? ?Задвижки ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ?

? ??????????????????????????????????????????????????????

? ?Дисковые ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ?

? ?затворы ? ? ? ? ? ? ? ? ? ? ?

? ??????????????????????????????????????????????????????

? ?Краны ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ?

???????????????????????????????????????????????????????????????????????????

?Обратная ?Затворы ? ? ? ? + ? + ? + ? + ? + ? + ? + ?

? ??????????????????????????????????????????????????????

? ?Клапаны ? ? ? ? + ? + ? + ? + ? + ? + ? + ?

???????????????????????????????????????????????????????????????????????????

?Предохранительная ?Все ? ? ? + ? + ? + ? + ? ? ? ? ?

?????????????????????? ??????????????????????????????????????????

?Запорно-регулирующая? ? ? + ? + ? + ? + ? + ? ? ? ? ?

?????????????????????? ??????????????????????????????????????????

?Распределительно- ? ? ? ? + ? + ? + ? + ? + ? + ? + ? + ?

?смесительная ? ? ? ? ? ? ? ? ? ? ? ?

?????????????????????? ??????????????????????????????????????????

?Фазоразделительная ? ? + ? + ? + ? + ? + ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

? Уплотнение затвора "мягкое" ?

???????????????????????????????????????????????????????????????????????????

?Запорная ?Клапаны ? + ? + ? + ? + ? + ? + ? ? ? ? ?

? ??????????????????????????????????????????????????????

? ?Задвижки ? + ? + ? + ? + ? + ? + ? ? ? ? ?

? ??????????????????????????????????????????????????????

? ?Дисковые ? + ? + ? + ? + ? + ? + ? ? ? ? ?

? ?затворы ? ? ? ? ? ? ? ? ? ? ?

? ??????????????????????????????????????????????????????

? ?Краны ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ?

???????????????????????????????????????????????????????????????????????????

?Обратная ?Затворы ? + ? + ? + ? + ? + ? ? ? ? ? ?

? ??????????????????????????????????????????????????????

? ?Клапаны ? + ? + ? + ? + ? + ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

?Предохранительная ?Все ? + ? + ? + ? + ? ? ? ? ? ? ?

?????????????????????? ??????????????????????????????????????????

?Запорно-регулирующая? ? + ? + ? + ? + ? + ? ? ? ? ? ?

?????????????????????? ??????????????????????????????????????????

?Распределительно- ? ? ? ? + ? + ? + ? + ? + ? ? ? ?

?смесительная ? ? ? ? ? ? ? ? ? ? ? ?

?????????????????????? ??????????????????????????????????????????

?Фазоразделительная ? ? + ? + ? + ? ? ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

? Примечание. Знаком "+" обозначены рекомендуемые классы. ?

???????????????????????????????????????????????????????????????????????????

Таблица Е.2

Рекомендации по назначению классов герметичности затворов

запорной, обратной, предохранительной, запорно-регулирующей,

распределительно-смесительной и фазоразделительной

арматуры, рабочая среда - газ

???????????????????????????????????????????????????????????????????????????

? Вид ? Тип ? Класс герметичности затвора ?

? арматуры ? арматуры ??????????????????????????????????????????

? ? ? A ? AA ? B ? C ?CC ? D ? E ?EE ? F ? G ?

???????????????????????????????????????????????????????????????????????????

? Уплотнение затвора "металл - металл" ?

???????????????????????????????????????????????????????????????????????????

?Запорная ?Клапаны ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ?

? ??????????????????????????????????????????????????????

? ?Задвижки ? + ? + ? + ? + ? + ? + ? + ? + ? ? ?

? ??????????????????????????????????????????????????????

? ?Дисковые ? ? ? + ? + ? + ? + ? + ? + ? + ? + ?

? ?затворы ? ? ? ? ? ? ? ? ? ? ?

? ??????????????????????????????????????????????????????

? ?Краны ? ? ? + ? + ? + ? + ? + ? + ? ? ?

???????????????????????????????????????????????????????????????????????????

?Обратная ?Затворы ? ? ? ? ? ? + ? + ? + ? + ? ?

? ??????????????????????????????????????????????????????

? ?Клапаны ? ? ? ? + ? + ? + ? + ? + ? + ? ?

???????????????????????????????????????????????????????????????????????????

?Предохранительная ?Все ? ? + ? + ? + ? + ? + ? ? ? ? ?

?????????????????????? ??????????????????????????????????????????

?Запорно-регулирующая? ? ? + ? + ? + ? ? ? ? ? ? ?

?????????????????????? ??????????????????????????????????????????

?Распределительно- ? ? ? ? + ? + ? + ? + ? + ? + ? + ? + ?

?смесительная ? ? ? ? ? ? ? ? ? ? ? ?

?????????????????????? ??????????????????????????????????????????

?Фазоразделительная ? ? + ? + ? + ? + ? + ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

? Уплотнение затвора "мягкое" ?

???????????????????????????????????????????????????????????????????????????

?Запорная ?Клапаны ? + ? + ? + ? + ? ? ? ? ? ? ?

? ??????????????????????????????????????????????????????

? ?Задвижки ? + ? + ? + ? + ? ? ? ? ? ? ?

? ??????????????????????????????????????????????????????

? ?Дисковые ? + ? + ? + ? + ? + ? ? ? ? ? ?

? ?затворы ? ? ? ? ? ? ? ? ? ? ?

? ??????????????????????????????????????????????????????

? ?Краны ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ?

???????????????????????????????????????????????????????????????????????????

?Обратная ?Затворы ? + ? + ? + ? + ? + ? ? ? ? ? ?

? ??????????????????????????????????????????????????????

? ?Клапаны ? + ? + ? + ? + ? + ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

?Предохранительная ?Все ? + ? + ? + ? ? ? ? ? ? ? ?

?????????????????????? ??????????????????????????????????????????

?Запорно-регулирующая? ? + ? + ? + ? + ? + ? ? ? ? ? ?

?????????????????????? ??????????????????????????????????????????

?Распределительно- ? ? ? ? + ? + ? + ? + ? + ? ? ? ?

?смесительная ? ? ? ? ? ? ? ? ? ? ? ?

?????????????????????? ??????????????????????????????????????????

?Фазоразделительная ? ? + ? + ? + ? ? ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

? Примечание. Знаком "+" обозначены рекомендуемые классы. ?

???????????????????????????????????????????????????????????????????????????

Таблица Е.3

Рекомендации по назначению классов герметичности

затворов регулирующей арматуры

???????????????????????????????????????????????????????????????????????????

? Рекомендуемый класс ? Конструктивное исполнение ?

? герметичности ? регулирующего клапана ?

???????????????????????????????????????????????????????????????????????????

? I ?Все ?

???????????????????????????????????????????????????????????????????????????

? II ?Двухседельный, клеточный разгруженный ?

???????????????????????????????????????????????????????????????????????????

? III ?Двухседельный, односедельный, клеточный ?

???????????????????????????????????????????????????????????????????????????

? IV, IV-S1, IV-S2 ?Односедельный, клеточный неразгруженный ?

???????????????????????????????????????????????????????????????????????????

? V ?Односедельный, клеточный ?

???????????????????????????????????????????????????????????????????????????

? VI ?Односедельный с мягким уплотнением затвора ?

???????????????????????????????????????????????????????????????????????????

Приложение Ж

(справочное)

ПРИМЕРЫ ЗАПИСИ В НД ДОПУЩЕНИЙ ПО ИЗМЕНЕНИЮ УТЕЧКИ В ЗАТВОРЕ

Ж.1. Примеры записи в НД допущений по изменению утечки в затворе в процессе эксплуатации и при проведении испытаний приведены в таблице Ж.1.

Таблица Ж.1

???????????????????????????????????????????????????????????????????????????

? НД ? Требование НД ?

???????????????????????????????????????????????????????????????????????????

?[2] ?2.3.8.8. При отсутствии в ТЗ и/или ТУ требований к герметичности ?

? ?в процессе эксплуатации величины протечек при приемочных испытаниях ?

? ?после наработки ресурса по пункту 4.2.1 не должны превышать ?

? ?указанных в пунктах 2.3.8.1, 2.3.8.3, 2.3.8.5, 2.3.8.6 более чем ?

? ?в десять раз. ?

???????????????????????????????????????????????????????????????????????????

?[11]?11.4.3. Приемочные критерии ?

? ?Утечка для арматуры с эластичным седлом и арматуры со смазанной ?

? ?пробкой не должна превышать параметров ИСО 5208, класс A (отсутствие?

? ?видимой утечки). Для арматуры с металлическим седлом норма утечки ?

? ?не должна превышать параметров ИСО 5208:1993, класс D, за исключе- ?

? ?нием того, что норма утечки во время испытаний затвора согласно ?

? ?разделу В.4 не должна превышать более чем в два раза допустимую ?

? ?утечку по ИСО 5208:1993, класс D, если не оговорено иначе. ?

? ?Процедуры для испытания различных типов запорной арматуры даны ?

? ?в пункте 11.4.4. ?

? ?Примечание. К специальным конструкциям может предъявляться ?

? ?требование, чтобы утечка соответствовала ИСО 5208:1993, класс D. ?

???????????????????????????????????????????????????????????????????????????

? Примечания. 1. Для арматуры класса герметичности A после наработки?

?полного ресурса в процессе испытаний утечка в затворе не должна превышать?

?значение, указанное в настоящем стандарте для класса герметичности B. ?

? 2. Норма герметичности в процессе наработки полного ресурса?

?определяется линейной интерполяцией. ?

? 3. Указанные нормы герметичности обеспечиваются при выполнении?

?технического обслуживания арматуры в соответствии с РЭ. ?

???????????????????????????????????????????????????????????????????????????

БИБЛИОГРАФИЯ

[1] Закон Российской Федерации N 116-ФЗ от 21 июля 1997 г. "О промышленной безопасности опасных производственных объектов"

[2] Федеральные нормы и правила в области использования атомной энергии НП-068-05. Трубопроводная арматура для атомных станций. Общие технические требования

[3] ИСО 4126-1:2004 (ISO 4126-1:2004). Устройства предохранительные для защиты от избыточного давления. Часть 1. Предохранительные клапаны (Safety devices for protection against excessive pressure - Part 1: Safety valves)

[4] ИСО 4126-2:2003 (Е) [ISO 4126-2:2003 (E)]. Предохранительные устройства для защиты от избыточного давления. Часть 2. Предохранительные устройства с разрывной мембраной (Safety devices for protection against excessive pressure - Part 2: Bursting disc safety devices)

[5] Стандарт Американского института нефти АПИ 527:1991 (API 527:1991). Испытание предохранительной арматуры на герметичность в затворе (Seat Tightness of Pressure Relief Valves)

[6] Методические указания МУ 2.1.5.1183-03. Санитарно-эпидемиологический надзор за использованием воды в системах водоснабжения промышленных предприятий

[7] Санитарно-эпидемиологические правила и нормативы СанПиН 2.1.4.1074-01. Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества

[8] Отраслевой стандарт ОСТ 51.40-93. Газы горючие природные, поставляемые и транспортируемые по магистральным газопроводам. Технические условия

[9] ИСО 7005-1:1992 (ISO 7005-1:1992). Фланцы металлические. Часть 1. Стальные фланцы (Metallic Flanges - Part 1: Steel Flanges)

[10] ИСО 14313:2007 (ISO 14313:2007). Нефтяная и газовая промышленность. Трубопроводные транспортные системы - Вентили трубопроводов (ISO 14313:2007 "Petroleum and natural gas industries - Pipeline transportation systems - Pipeline valves")

[11] Стандарт Американского института нефти АПИ 6D:2008 (API Spec 6D:2008). Спецификация на трубопроводную арматуру (API Spec 6D:2008 "Specification for Pipeline Valves")

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/12/gost_53098.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
