ОписаниеИсточник публикации М., Стандартинформ, 2008 Примечание к документу Утратил силу с 1 декабря 2011 года в связи с изданием Приказа Росстандарта от 26.05.2011 N 100-ст. Взамен введен в действие ГОСТ Р 12.4.236-2011. Текст документа приведен с учетом поправки, опубликованной в "ИУС", N 5, 2010. Введен в действие с 1 июля 2008 года. Название документа "ГОСТ Р 12.4.236-2007. Система стандартов безопасности труда. Одежда специальная для защиты от пониженных температур. Технические требования" (утв. Приказом Ростехрегулирования от 27.12.2007 N 611-ст) "ГОСТ Р 12.4.236-2007. Система стандартов безопасности труда. Одежда специальная для защиты от пониженных температур. Технические требования"
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ИС NORMPROD: примечание. Взамен ГОСТ 21050-75 Приказом Ростехрегулирования от 30.11.2004 N 88-ст с 1 декабря 2005 года введен в действие ГОСТ 21050-2004. |
ГОСТ 21050-75. Ткани для спецодежды. Метод определения устойчивости к химической чистке
ГОСТ 22730-87. Полотна текстильные. Метод определения раздвигаемости
ГОСТ 22900-78. Кожа искусственная и пленочные материалы. Методы определения паропроницаемости и влагопоглощения
ГОСТ 22977-89. Детали швейных изделий. Термины и определения
ГОСТ 23948-80. Изделия швейные. Правила приемки
ГОСТ 25617-83. Ткани и изделия льняные, полульняные, хлопчатобумажные и смешанные. Методы химических испытаний
ГОСТ 28073-89. Изделия швейные. Методы определения разрывной нагрузки, удлинения ниточных швов, раздвигаемости нитей в швах
ГОСТ 29122-91. Средства индивидуальной защиты. Требования к стежкам, строчкам и швам
ГОСТ 30157.1-95. Полотна текстильные. Метод определения изменения размеров после мокрой обработки или химической чистки. Режимы обработок.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
4.1. Виды спецодежды устанавливают в соответствии с требованиями ГОСТ 12.4.011.
4.2. Классификационная группа и обозначение спецодежды по защитным свойствам должны соответствовать требованиям ГОСТ 12.4.103.
4.3. Спецодежда в зависимости от климатических поясов (регионов) Российской Федерации (см. 5.6.6) подразделяется по уровню теплозащитных свойств на четыре класса защиты:
1-й класс защиты - спецодежда для в I - II климатических поясах
эксплуатации (регион III);
2-й класс защиты -"- в III климатическом поясе
(регион II);
3-й класс защиты -"- в IV климатическом поясе
(регион IБ);
4-й класс защиты -"- в "особом" климатическом поясе
(регион IА).
В настоящем стандарте требования к теплозащитным свойствам спецодежды установлены на уровне "допустимого теплового состояния" человека, при котором обеспечивается сохранение как работоспособности, так и здоровья работающего с регламентацией времени непрерывного пребывания на холоде не более двух часов.

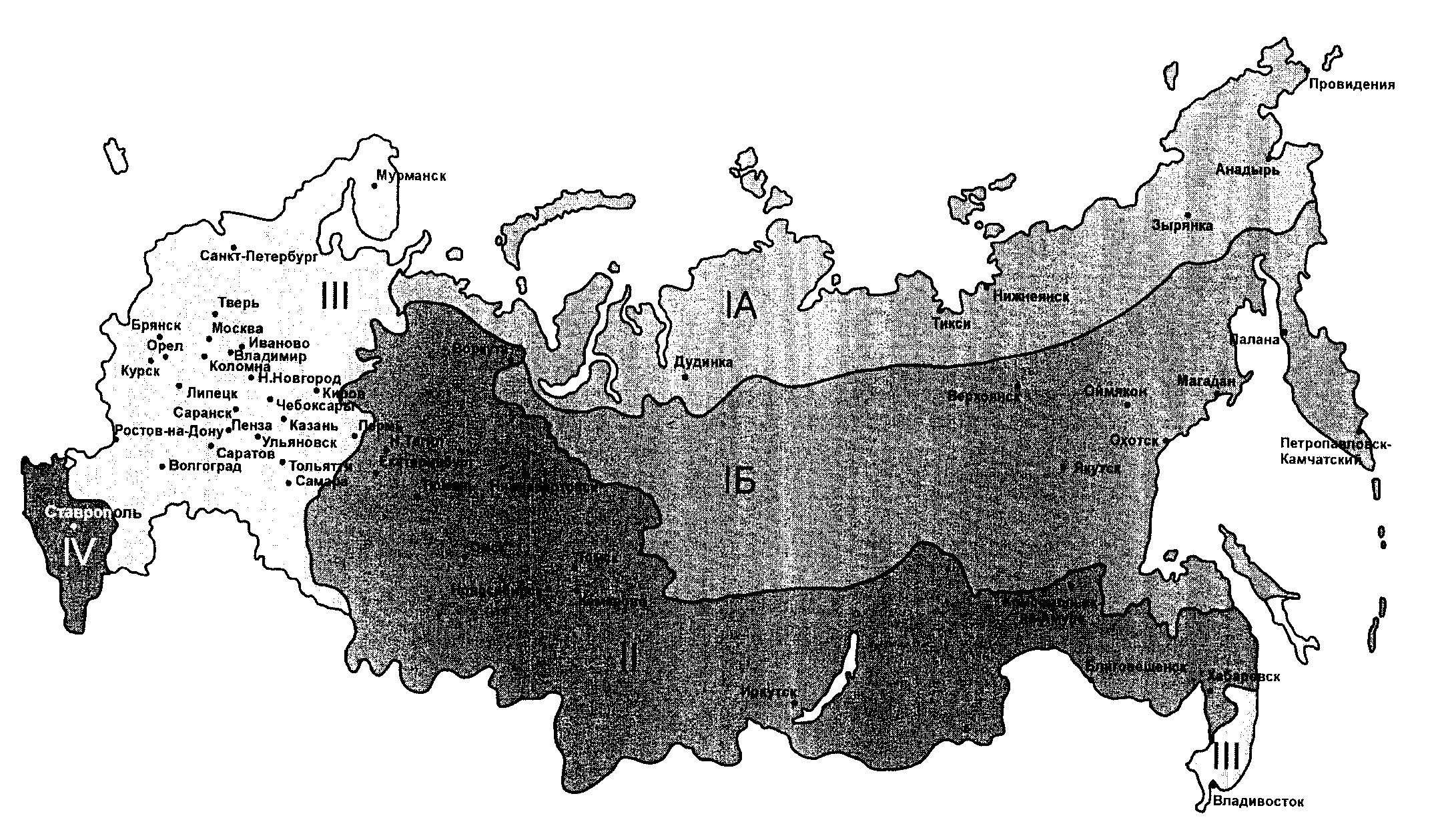

Схема районирования территории Российской Федерации по климатическим поясам (регионам) приведена в Приложении А.
5.1.1. Спецодежду допускается эксплуатировать в закрытых помещениях и на открытом воздухе. В зависимости от условий эксплуатации комплектация спецодежды может быть различной:
костюм - куртка и брюки (или полукомбинезон);
комплект - костюм и жилет; костюм и утепленное белье; комбинезон и жилет; другие варианты.
По заявке потребителя (заказчика) допускается изготовлять спецодежду с дополнительными изделиями средств индивидуальной защиты (СИЗ) головы, рук.
5.1.2. Изделия спецодежды, если не имеется особых требований, изготовляют с притачной, пристегивающейся или комбинированной (пристегивающейся и притачной) утепленной подкладкой.
5.1.3. Спецодежду по размерам следует изготовлять на типовые фигуры человека (мужскую и женскую) второй полнотной группы.
Размер изделий спецодежды, кроме комбинезона, должен содержать группировку двух размерных признаков типовой фигуры человека - сдвоенные значения роста и обхвата груди, указанных в таблице 1. Диапазон размеров спецодежды для мужчин и женщин может быть уменьшен или увеличен по требованию потребителя (заказчика) при сохранении установленных интервалов.
Таблица 1
???????????????????????????????????????????????????????????????????????????
? Размер ?
???????????????????????????????????????????????????????????????????????????
? Сдвоенные значения роста, см ?
???????????????????????????????????????????????????????????????????????????
? 146; 152 ? 158; 164 ? 170; 176 ? 182; 188 ?
???????????????????????????????????????????????????????????????????????????
? Сдвоенные значения обхвата груди, см ?
???????????????????????????????????????????????????????????????????????????
? 88; 92 ? 96; 100 ? 104; 108 ? 112; 116 ?120; 124 ?128; 132?
???????????????????????????????????????????????????????????????????????????
? Примечание. Интервалы значений размерных признаков типовой фигуры?
?человека, принятые при группировке, указаны в таблицах Б.1 - Б.3?
?(Приложение Б). ?
???????????????????????????????????????????????????????????????????????????
Размер комбинезона должен содержать группировку двух размерных признаков типовой фигуры человека - рост и сдвоенные значения обхвата груди, указанные в таблице 2.
Таблица 2
???????????????????????????????????????????????????????????????????????????
? Размер ?
???????????????????????????????????????????????????????????????????????????
? Рост, см ?
???????????????????????????????????????????????????????????????????????????
? 146 ? 152 ? 158 ? 164 ? 170 ? 176 ? 182 ? 188 ?
???????????????????????????????????????????????????????????????????????????
? Сдвоенные значения обхвата груди, см ?
???????????????????????????????????????????????????????????????????????????
? 88; 92 ? 96; 100 ? 104; 108 ? 112; 116 ?120; 124 ?128; 132?
???????????????????????????????????????????????????????????????????????????
? Примечание. Интервалы значений размерных признаков типовой фигуры?
?человека, принятые при группировке, указаны в таблицах Б.1 - Б.3?
?(Приложение Б). ?
???????????????????????????????????????????????????????????????????????????
Допускается указание размеров спецодежды в соответствии с ГОСТ Р 12.4.218.
Пример обозначения (записи) размера на маркировке, в товарно-сопроводительной и технической документации:
костюм, куртка, брюки, полукомбинезон, жилет - 170; 176 - 96; 100;
комбинезон - 170 - 96; 100.
5.1.4. При разработке конструкции спецодежды базового размера за основу принимают значения размерных признаков типовой фигуры человека второй полнотной группы:
- для мужчин - 170; 176 - 96; 100;
- для женщин - 158; 164 - 96; 100.
5.1.5. Оптимальное значение конструктивных прибавок для плечевых изделий в зависимости от класса защиты спецодежды должно соответствовать значениям, указанным в таблице 3.
Таблица 3
???????????????????????????????????????????????????????????????????????????
?Наименование?Класс ? Значение конструктивной прибавки <*>, см ?
? ?защиты???????????????????????????????????????????????????????
? ?спец- ? для ? для поясных ? для плечепоясных изделий ?
? ?одежды?плечевых? изделий ? ?
? ? ?изделий ? ? ?
? ? ???????????????????????????????????????????????????????
? ? ?к полу- ?к полу- ?к полу- ?к полу- ?к полу- ?к полу- ?
? ? ?обхвату ?обхвату ?обхвату ?обхвату ?обхвату ?обхвату ?
? ? ?груди ПГ?талии ПТ?бедер ПБ?груди ПГ?талии ПТ?бедер ПБ?
???????????????????????????????????????????????????????????????????????????
?Мужская ? 3,4 ?21,0 - ?5,0 - ? - ? 21,0 ? 7,0 ? - ?
?(основное ? ?24,0 ?7,0 ? ? ? ? ?
?изделие) ??????????????????????????????????????????????????????????????
? ? 2 ?18,0 - ?3,0 - ? - ? 18,0 ? 5,0 ? - ?
? ? ?21,0 ?5,0 ? ? ? ? ?
? ??????????????????????????????????? ? ? ?
? ? 1 ?18,0 ?3,0 ? - ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Мужское ? - ?12,0 ?2,0 - ? - ? - ? - ? - ?
?утепленное ? ? ?3,0 ? ? ? ? ?
?белье <**> ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Женская ? 3,4 ?21,0 - ? - ?8,0 - ? 21,0 ? - ? 10,0 ?
?(основное ? ?24,0 ? ?10,0 ? ? ? ?
?изделие) ??????????????????????????????????????????????????????????????
? ? 2 ?18,0 - ? - ?6,0 - ? 18,0 ? - ? 8,0 ?
? ? ?21,0 ? ?8,0 ? ? ? ?
? ??????????????????????????????????????????????????????????????
? ? 1 ?18,0 ? - ?6,0 ? 18,0 ? - ? 6,0 ?
???????????????????????????????????????????????????????????????????????????
?Женское ? - ?12,0 ? - ?2,0 - ? - ? - ? - ?
?утепленное ? ? ? ?4,0 ? ? ? ?
?белье <**> ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?и прибавку на толщину пакета материалов. ?
?3-го и 4-го классов защиты. ?
???????????????????????????????????????????????????????????????????????????

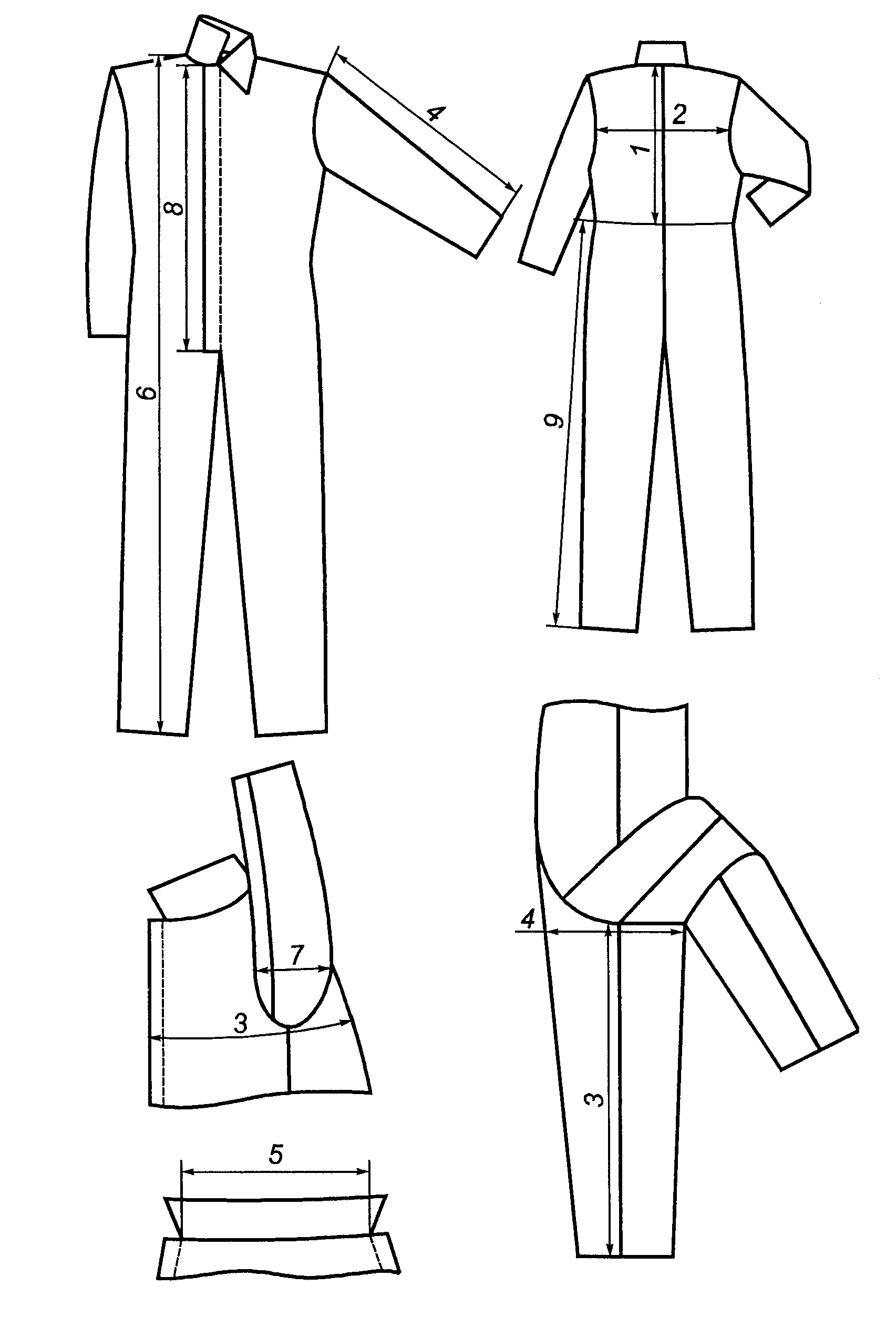

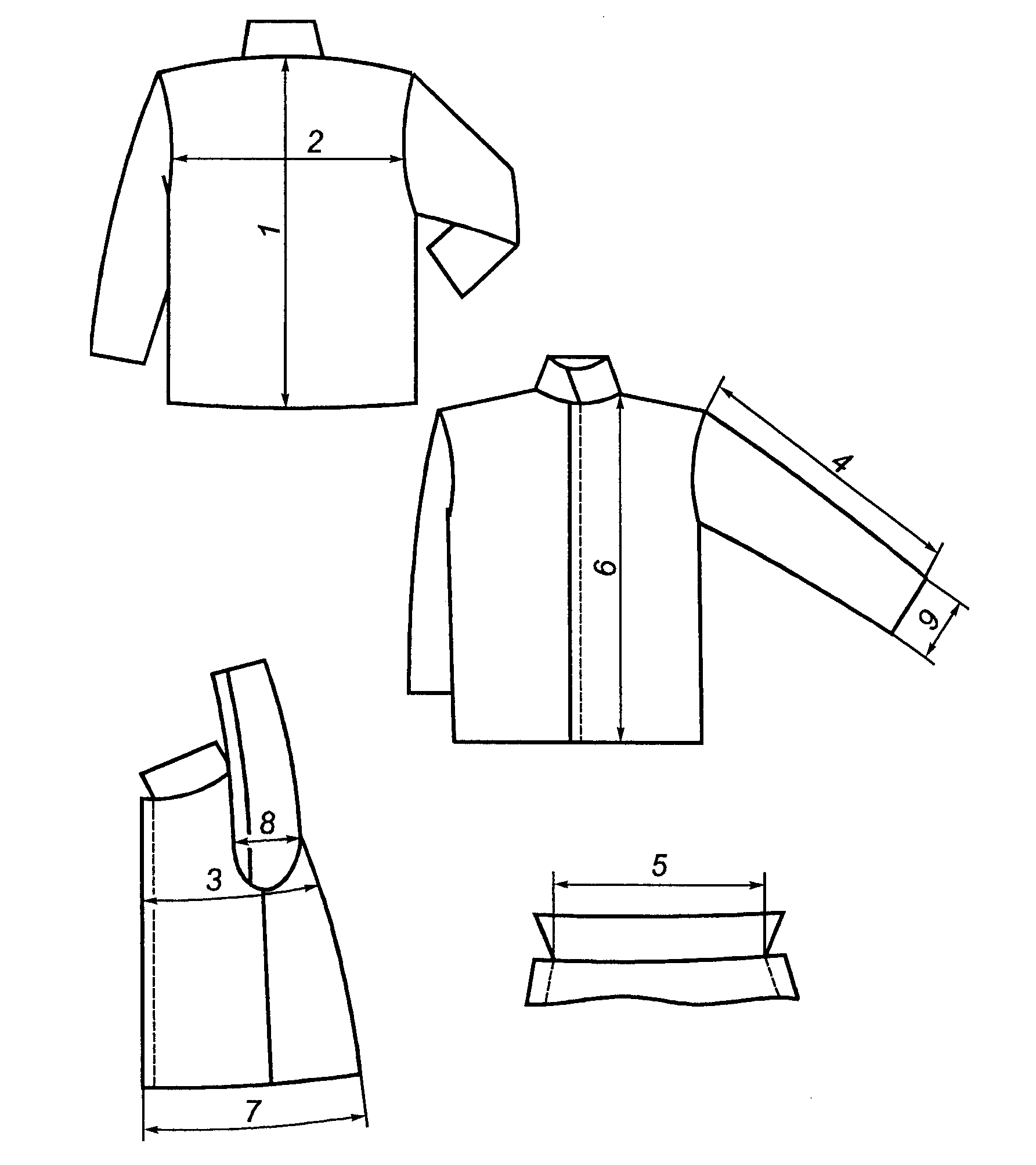

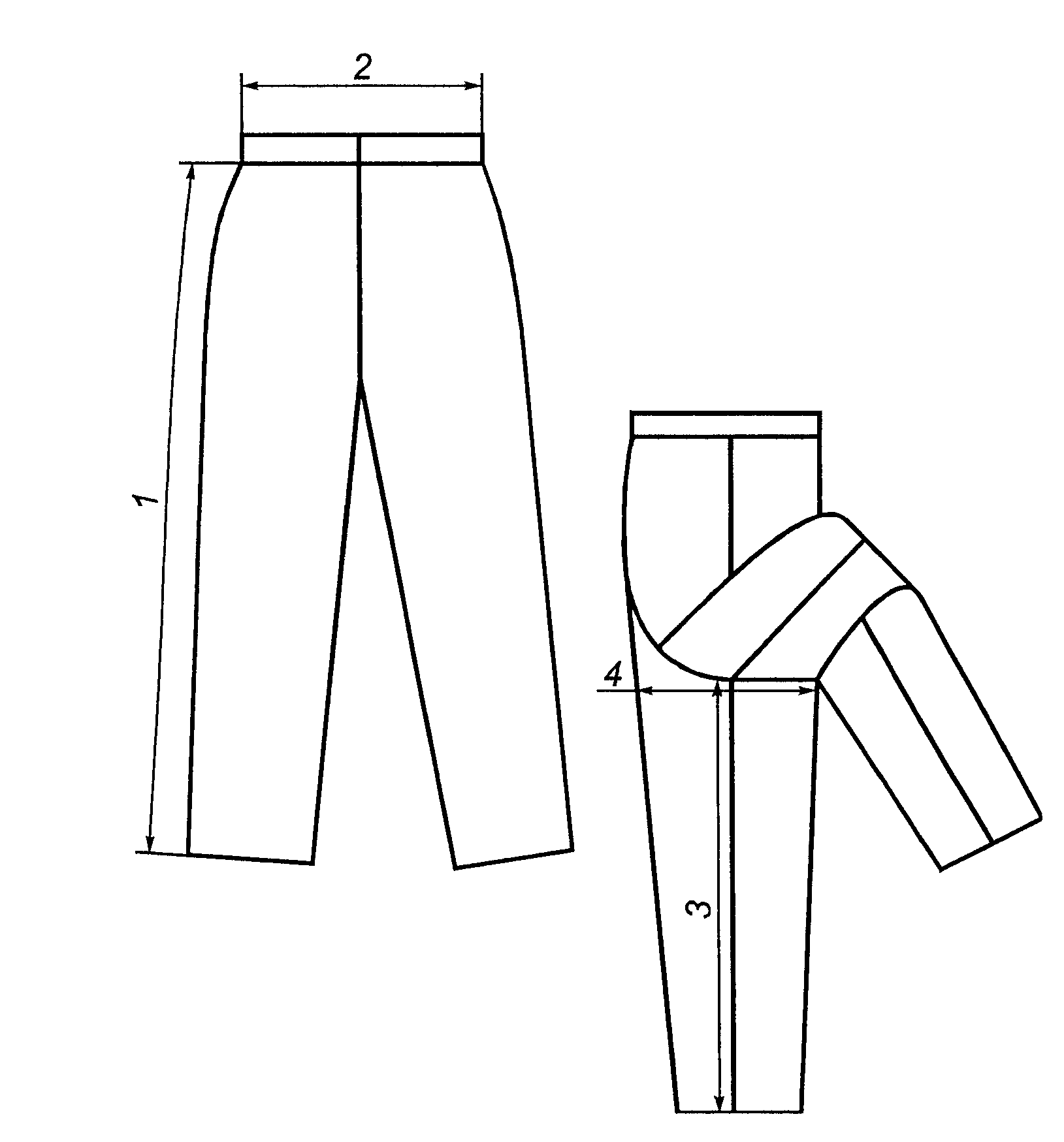

5.1.6. Значения линейных измерений готовых изделий спецодежды (куртки, брюк, полукомбинезона, утепленного белья, комбинезона) на типовую фигуру и допускаемые отклонения от них указаны в таблицах В.1 - В.3 (Приложение В) и в таблицах Г.1 - Г.3 (Приложение Г). Значения измерений дифференцированы по размерам и конструктивным прибавкам.
Номинальные значения измерений базового размера указаны с учетом типовых фигур мужского и женского населения Российской Федерации по ГОСТ Р 52774 и ГОСТ Р 52771.
5.1.7. Предельные отклонения от номинальных значений линейных измерений готового изделия должны составлять, см, не более:
1,0 - для измерений по ширине;
1,5 - для измерений по длине.
5.1.8. Полный комплект СИЗ для защиты от пониженных температур в реальных условиях эксплуатации должен содержать средства защиты рук и головы, а также обувь.
При разработке спецодежды необходимо соблюдать требования к эргономике, установленные ГОСТ Р 12.4.218.
5.3.1. Внешний вид спецодежды и модельные особенности должны быть согласованы с потребителем (заказчиком) и установлены в технических документах, утвержденных в установленном порядке.
5.3.2. Для обеспечения теплозащитных свойств спецодежда должна быть:
- с утепленными или ветрозащитными планками в местах расположения сквозных застежек основного изделия;
- с утепленным пристегивающимся капюшоном с регулировкой лицевого выреза;
- с утепленным воротником;
- с трикотажными напульсниками низа рукавов утепленной подкладки куртки;
- с утепленным поясом брюк (область поясницы в комбинезоне);
- с утепленным бельем - с трикотажным воротником-стойкой, трикотажными напульсниками низа рукавов и брюк, регулировкой ширины по линии талии брюк и спинки куртки;
- пристегивающаяся утепленная подкладка куртки - с утепленной планкой центральной застежки, трикотажными напульсниками низа рукавов, с притачным утепленным или меховым воротником, пристегивающимся к воротнику основного изделия.
5.3.3. Конструкцией спецодежды должны быть обеспечены:
- удобство пользования изделием и отдельными его элементами за счет функционального и эргономичного расположения деталей и узлов;
- возможность регулирования прилегания изделия в области талии;
- возможность регулирования теплового состояния работающего при изменении метеорологических условий или физической активности человека (например, используя утепленный жилет, съемный капюшон и др.);
- соразмерность дополнительных изделий комплекта, исключающая утолщение в области горловины, проймы и вверху шагового шва (например, при использовании утепленного жилета в комплекте с курткой).
5.3.4. В конструкции изделий спецодежды допускаются:
- различные виды и формы капюшона, воротника, рукавов;
- различные виды, формы и размеры кокеток, усилительных и защитных накладок, ветрозащитных планок, пояса брюк, нагрудника и спинки полукомбинезона и других дополнительных элементов;
- различные виды, формы, размеры и число застежек, карманов, клапанов, пат, хлястиков;
- различные способы крепления капюшона, утепленной подкладки, бретелей;
- различные элементы и способы регулирования ширины изделия на уровне талии, бедер, низа изделия и рукавов; длины лицевого выреза капюшона, бретелей и других деталей, объема капюшона, головного убора;
- отделочные и (или) сигнальные элементы, логотип фирменного знака, эмблема и (или) пиктограмма защитных свойств изделия, материалов, амортизационные прокладки, элементы для воздухообмена пододежного пространства.
5.4.1. Спецодежду следует изготовлять в соответствии с настоящим стандартом, с требованиями базовых конструкций и промышленной технологии спецодежды, технического описания (ТО), согласованными и утвержденными в установленном порядке.
Спецодежда должна соответствовать образцу-эталону по ГОСТ 15.004.
5.4.2. На конкретную модель спецодежды должно быть разработано ТО с обязательным соблюдением требований ГОСТ 12807, ГОСТ 29122, включающее в себя: титульную страницу, вводную часть (область назначения, класс защиты спецодежды), описание внешнего вида и рисунок с указанием модельных особенностей; таблицу измерений готовой спецодежды (наименование, величины и допускаемые отклонения линейных измерений); перечень (таблицу) материалов, применяемых для изготовления спецодежды с указанием артикула и наименования, нормативного или технического документа, назначения; технологические особенности изготовления.
5.4.3. Направление нитей основы ткани в деталях кроя, предельное отклонение от направления нитей основы, основные измерения деталей кроя по сравнению с лекалами - в соответствии с действующими техническими документами.
Раскрой деталей изделия допускается производить с надставками, выполненными в соответствии с действующими техническими документами. Места расположения надставок, их количество и размеры указывают в ТО на модель.
5.4.4. При изготовлении спецодежды необходимо соблюдать симметричность право- и левосторонних деталей изделия, соответствие расположения парных элементов (петель и пуговиц, частей кнопок и т.п.).
5.4.5. Длина и ширина утепленной подкладки по размеру должна соответствовать верху изделия.
5.4.6. Слои пакета материалов утепленной подкладки и утепленного белья должны быть скреплены между собой для исключения возможности их деформации в процессе эксплуатации. При выстегивании деталей параллельными строчками расстояние между ними не должно превышать 12,0 см.
5.4.7. Способы крепления пристегивающейся утепленной подкладки должны быть надежны, места крепления к верху изделия - доступны при эксплуатации и должны обеспечивать сохранение теплозащитных свойств одежды.
5.4.8. Ширина ветрозащитной планки сквозной застежки должна быть не менее 10,0 см (3, 4 класс защиты), ширина подбородочной части капюшона - не менее 12,0 см (3, 4 класс защиты), длина трикотажных напульсников - не менее 8,0 см, ширина утепленного пояса (области поясницы) - не менее 8,0 см в готовом виде.
5.4.9. Полосы из материалов со световозвращающими свойствами, с флуоресцентной окраской в одежде, предназначенной для визуального обозначения работающего при направленном освещении (повышенной видимости), должны быть выполнены в соответствии с требованиями ГОСТ Р 12.4.219.
5.4.10. Бретели (при наличии) должны иметь возможность регулирования длины. Застежка (при ее наличии) должна обеспечивать надежность фиксации длины и прочность крепления бретели.
5.4.11. Места расположения, размеры, число и вид застежек, карманов, кокеток, планок, ветрозащитных и амортизационных прокладок определяются характером и условиями эксплуатации спецодежды. Перечисленные элементы одежды согласовывают с потребителем (заказчиком) и указывают в ТО. Карманы, в т.ч. утепленного белья, могут быть внешние, внутренние, прорезные или накладные.
5.4.12. Спецодежду 1-го и 2-го классов защиты по заявке потребителя (заказчика) допускается изготовлять с воротником и капюшоном без утеплителя.
Спецодежду 3-го и 4-го классов защиты следует изготовлять с утепленным капюшоном; пристегивающейся или комбинированной (пристегивающейся и притачной) утепленной подкладкой; утепленным клапаном (области расположения застежки) с пристегивающейся подбородочной частью; меховым воротником (пристегивающимся или притачным); утепленным бельем.
Утепленное белье представляет собой самостоятельный костюм, изготовленный в соответствии с требованиями настоящего стандарта.
Допускается изготовление спецодежды без утепленного белья при обеспечении необходимой теплозащиты комплекта в соответствии с требованиями 5.6.
5.4.13. Утепленное белье должно быть: с функциональным отверстием в среднем шве передних частей брюк (для мужчин); вставкой (ластовицей) из эластичного материала или пропуском в шве втачивания рукава (от 8 до 12 см в готовом виде) в нижней части проймы рукава.
5.4.14. Допускается изготовлять спецодежду по техническим условиям (ТУ) в случае необходимости введения дополнительных требований, обусловленных спецификой условий труда конкретного производства (например, для одежды повышенной видимости, с антистатическими, огне-, нефте- и маслоотталкивающими свойствами; для защиты от действия искр и брызг расплавленного металла и др.).
В ТУ не допускается снижение требований настоящего стандарта.
ТУ разрабатывают в соответствии с ГОСТ 2.114 и согласовывают с подкомитетом "СИЗ. Одежда специальная" (ПК-4) Технического комитета по стандартизации "Средства индивидуальной защиты" (ТК 320).
5.4.15. Сортность готовых изделий определяют по ГОСТ 12.4.031.
Материалы верха изделия
5.5.1. Материалы верха изделия должны соответствовать требованиям нормативных документов по качеству и сортности и обладать необходимыми свойствами в соответствии с настоящим стандартом.
Для изготовления спецодежды допускается использовать ткани из натуральных волокон и смешанные (из смеси натуральных волокон с химическими волокнами (нитями)). Ткани могут иметь различные виды отделок или пропиток: водоотталкивающую, масло-, нефтестойкую и другие.
При длительности непрерывного пребывания работающего в условиях пониженных температур не более двух часов допускается использование в качестве верхнего слоя одежды тканей из химических волокон.
Материалы, используемые в спецодежде, должны соответствовать нормам санитарно-гигиенических требований.
5.5.2. Требования к качеству текстильных полотен, используемых в качестве верхнего слоя спецодежды, приведены в таблице 4.
Таблица 4
???????????????????????????????????????????????????????????????????????????
? Наименование показателя ?Значение показателя?Метод испытания?
???????????????????????????????????????????????????????????????????????????
? Поверхностная плотность, г/м2, ? 200 ?По ГОСТ 3811 ?
?не менее ? ? ?
???????????????????????????????????????????????????????????????????????????
? Содержание натуральных или вискозных? 30 ?По ГОСТ 25617 ?
?волокон, %, не менее ? ? ?
???????????????????????????????????????????????????????????????????????????
? Разрывная нагрузка, H, не менее: ? ? ?
? - по основе ? 780 ?По ГОСТ 3813 ?
? - по утку ? 650 ? ?
???????????????????????????????????????????????????????????????????????????
? Усилие раздирания, H, не менее: ? ? ?
? - основа ? 51 ?По ГОСТ 3813 ?
? - уток ? 36 ? ?
???????????????????????????????????????????????????????????????????????????
? Стойкость к истиранию, цикл, ? ? ?
?не менее: ? ? ?
? - для тканей с содержанием шерсти ? 4500 ?По ГОСТ 9913 ?
? - для хлопчатобумажных тканей ? 3500 ?По ГОСТ 18976 ?
? - для тканей с содержанием ? 5500 ?По ГОСТ 18976 ?
?химических нитей (волокон) ? ? ?
???????????????????????????????????????????????????????????????????????????
? Паропроницаемость, мг/см2 ч, ? 4,0 ?По ГОСТ 22900 ?
?не менее ? ? ?
???????????????????????????????????????????????????????????????????????????
?не менее ? ? ?
???????????????????????????????????????????????????????????????????????????
? Изменение линейных размеров после ? ?По ГОСТ 30157.1?
?мокрой обработки, %, не более: ? ? ?
? - по основе ? -3,5 ? ?
? - по утку ? +/- 2,0 ? ?
???????????????????????????????????????????????????????????????????????????
? Устойчивость окраски к физико- ? Не ниже группы ?По ГОСТ 12930 ?
?химическим воздействиям: ? "прочная" ? ?
? - стирки ? ?По ГОСТ 9733.4 ?
? - сухого трения ? ?По ГОСТ 9733.27?
? - органических растворителей ? ?По ГОСТ 9733.13?
?(химической чистки) ? ? ?
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
ИС NORMPROD: примечание. Взамен ГОСТ 21050-75 Приказом Ростехрегулирования от 30.11.2004 N 88-ст с 1 декабря 2005 года введен в действие ГОСТ 21050-2004. |
Допускается снижение показателя "водоупорность" для отделки ВО-У не более чем на 30% после пяти стирок (ГОСТ 12.4.049) или после пяти химических чисток (ГОСТ 21050).
Подкладочные материалы
5.5.3. Показатели физико-механических свойств подкладочных тканей должны соответствовать требованиям, указанным в таблице 5.
Допускается использовать для изготовления подкладки ворсованные хлопчатобумажные и смешанные ткани (типа фланель, байка).
Таблица 5
???????????????????????????????????????????????????????????????????????????
? Наименование показателя ?Значение показателя?Метод испытания?
???????????????????????????????????????????????????????????????????????????
? Поверхностная плотность, г/м2, ? 110 ?По ГОСТ 3811 ?
?не менее ? ? ?
???????????????????????????????????????????????????????????????????????????
? Содержание натуральных вискозных ? 50 ?По ГОСТ 25617 ?
?волокон <*>, %, не менее ? ? ?
???????????????????????????????????????????????????????????????????????????
? Разрывная нагрузка, H, не менее: ? ? ?
? - по основе ? 216 ?По ГОСТ 3813 ?
? - по утку ? 177 ? ?
???????????????????????????????????????????????????????????????????????????
? Стойкость к истиранию, циклы, ? 1500 ?По ГОСТ 18976 ?
?не менее ? ? ?
???????????????????????????????????????????????????????????????????????????
? Гигроскопичность, %, не менее ? 10 ?По ГОСТ 3816 ?
???????????????????????????????????????????????????????????????????????????
? Паропроницаемость, мг/см2 ч, ? 4,5 ?По ГОСТ 22900 ?
?не менее ? ? ?
???????????????????????????????????????????????????????????????????????????
? Изменение линейных размеров после ? ?По ГОСТ 30157.1?
?мокрой обработки, %, не более: ? ? ?
? - по основе ? -3,5 ? ?
? - по утку ? +/-2,0 ? ?
???????????????????????????????????????????????????????????????????????????
? Устойчивость окраски к физико- ? Не ниже группы ?По ГОСТ 20272, ?
?химическим воздействиям: ? "прочная" ?ГОСТ 7913 ?
? - стирки ? ?По ГОСТ 9733.4 ?
? - пота ? ?По ГОСТ 9733.6 ?
? - сухого трения ? ?По ГОСТ 9733.27?
? - органических растворителей ? ?По ГОСТ 9733.13?
?(химической чистки) ? ? ?
???????????????????????????????????????????????????????????????????????????
?спецодежды 3-го и 4-го классов защиты - не менее 100%. ?
???????????????????????????????????????????????????????????????????????????
Утепляющие материалы
5.5.4. В качестве утепляющего слоя в спецодежде (если отсутствуют специальные требования) допускается использовать любые виды утеплителей: нетканые утеплители, вату, натуральный мех, пухоперовой несвязный утеплитель (наполнитель) и др., толщина или количество слоев которого обеспечивают необходимые теплозащитные свойства спецодежды.
Показатели физико-механических свойств утепляющих материалов должны соответствовать требованиям, указанным в таблице 6.
Таблица 6
Требования к утепленной подкладке
(пакету материалов) спецодежды
???????????????????????????????????????????????????????????????????????????
?Наименование показателя ?Значение показателя ?Метод испытаний ?
???????????????????????????????????????????????????????????????????????????
?Миграция волокон через ?Не более двух волокон ?По 6.17 ?
?ткани верха и подкладки ?на площади 150 см2 ? ?
???????????????????????????????????????????????????????????????????????????
?Гигроскопичность, %, не менее ? 3 ?По ГОСТ 3816 ?
???????????????????????????????????????????????????????????????????????????
5.5.5. Утеплитель (наполнитель) должен быть равномерно распределен по всей площади деталей изделия.
5.5.6. Изделия текстильной, пластмассовой и металлической галантереи, пуговицы, застежки-молнии и др. должны быть устойчивы к действию отрицательных температур, глажению и химической чистке.
5.6.1. Разрывная нагрузка швов соединения деталей спецодежды должна быть не менее 250 H.
5.6.2. Теплозащитные свойства спецодежды характеризуют показатели суммарного теплового сопротивления и воздухопроницаемость пакета материалов. Теплозащитные свойства пакета материалов одежды определяют инструментальным методом по ГОСТ 20489.
5.6.3. Нормативные показатели теплозащитных характеристик пакета материалов, применяемых в спецодежде, должны соответствовать значениям, указанным в таблице 7.
Таблица 7
???????????????????????????????????????????????????????????????????????????
?Класс защиты?Суммарное тепловое сопротивление пакета материалов одежды в ?
? спецодежды ? условиях естественной конвекции, м2 x °C/Вт, не менее ?
? ??????????????????????????????????????????????????????????????
? ? плечевое изделие ? поясное изделие ?
???????????????????????????????????????????????????????????????????????????
? 4 ? 0,77 ? 0,69 ?
???????????????????????????????????????????????????????????????????????????
? 3 ? 0,83 ? 0,80 ?
???????????????????????????????????????????????????????????????????????????
? 2 ? 0,64 ? 0,57 ?
???????????????????????????????????????????????????????????????????????????
? 1 ? 0,51 ? 0,50 ?
???????????????????????????????????????????????????????????????????????????
? Примечания. 1. Норматив показателей теплозащитных свойств для?
?комбинезона должен соответствовать нормативным значениям плечевого ?
?изделия. ?
? 2. Воздухопроницаемость верхнего слоя пакета материалов одежды должна?
?быть 10 - 40 дм3/м2 с. ?
???????????????????????????????????????????????????????????????????????????
5.6.4. Для обеспечения установленных требований ветрозащитных качеств (см. таблицу 7) в пакете материалов допускается использовать ветрозащитную прокладочную ткань (или ткань типа тик) дополнительно. Значение паропроницаемости ветрозащитной ткани должно быть не менее 45 г/м2 ч.
5.6.5. Теплозащитные свойства полного комплекта СИЗ для защиты от пониженных температур в реальных условиях эксплуатации характеризует показатель теплоизоляции комплекта СИЗ, определяемый по ГОСТ Р 12.4.185.
5.6.6. Теплоизоляция полного комплекта СИЗ в зависимости от условий эксплуатации должна соответствовать требованиям, указанным в таблице 8.
Таблица 8
???????????????????????????????????????????????????????????????????????????
?Класс ?Климатичес- ?Темпера-?Скорость ? Теплоизоляция комплекта СИЗ, ?
?защиты?кий пояс ?тура ?ветра <*>? °C x м2/Вт ?
? ?(регион) ?воздуха ?в зимние ???????????????????????????????????
? ? ?<*> ?месяцы, ?при воздухопроницаемости верхнего?
? ? ?зимних ?м/с ?слоя одежды, дм3/м2 с ?
? ? ?месяцев,? ???????????????????????????????????
? ? ?°C ? ? 10 ? 20 ? 30 ? 40 ?
???????????????????????????????????????????????????????????????????????????
? 4 ?"Особый" (IА)? -25 ? 6,8 ? 0,669 ? 0,714 ? 0,764 ?0,823?
???????????????????????????????????????????????????????????????????????????
? 3 ? IV (IБ) ? -41 ? 1,3 ? 0,744 ? 0,752 ? 0,759 ?0,767?
???????????????????????????????????????????????????????????????????????????
? 2 ? III (II) ? -18 ? 3,6 ? 0,518 ? 0,534 ? 0,551 ?0,569?
???????????????????????????????????????????????????????????????????????????
? 1 ?II - I (III) ? -9,7 ? 5,6 ? 0,451 ? 0,474 ? 0,500 ?0,528?
???????????????????????????????????????????????????????????????????????????
? <*> Наиболее вероятная скорость ветра соответствующего климатического?
?пояса (региона). ?
? ?
? Примечание. Требования установлены с учетом выполнения человеком?
?физической работы средней тяжести (130 Вт/м2) и продолжительности?
?непрерывного пребывания его на холоде не более двух часов. ?
???????????????????????????????????????????????????????????????????????????
5.6.7. Теплоизоляцию комплекта СИЗ при эксплуатации в условиях, отличных от указанных в таблице 8, определяют расчетным методом, указанным в Приложении Д.
5.7.1. Маркировка, упаковка, транспортирование и хранение готовых изделий - по ГОСТ 12.4.115, ГОСТ 10581, ГОСТ Р ИСО 3758.
5.7.2. Допускается маркировка готовой продукции по ГОСТ Р 12.4.218.
6.1. Готовая спецодежда должна быть принята соответствующей службой технического контроля предприятия-изготовителя.
6.2. Правила приемки - по ГОСТ 23948.
6.3. Метод контроля качества готовой спецодежды - по ГОСТ 4103.
6.4. Определение поверхностной плотности - по ГОСТ 3811.
6.5. Определение вида и массовой доли волокон - по ГОСТ 25617.
6.6. Определение разрывной нагрузки и усилия раздирания - по ГОСТ 3813.
6.7. Определение разрывной нагрузки шва - по ГОСТ 28073.
6.8. Определение воздухопроницаемости - по ГОСТ 12088.
6.9. Определение стойкости к истиранию - по ГОСТ 18976, ГОСТ 9913.
6.10. Определение изменения размеров после мокрой обработки - по ГОСТ 30157.1.
6.11. Определение устойчивости окраски к физико-химическим воздействиям - по ГОСТ 9733.4, ГОСТ 9733.6 (метод 1), ГОСТ 9733.13, ГОСТ 9733.27 (сухое).
6.12. Определение суммарного теплового сопротивления пакета материалов - по ГОСТ 20489.
6.13. Определение водоупорности, гигроскопичности - по ГОСТ 3816.
6.14. Определение паропроницаемости - по ГОСТ 22900.
6.15. Определение теплоизоляции комплекта СИЗ - по ГОСТ Р 12.4.185.
6.16. Определение изменения линейных размеров после мокрой обработки - по ГОСТ 30157.0, ГОСТ 30157.1.
6.17. Определение миграции волокон утеплителя через покрывающие материалы проводят с использованием способа хаотического перемещения проб на приборе ящичного типа.
Испытуемые пробы в виде рукава с сердечником из резиновой трубки хаотически перемещаются внутри вращающегося куба, стороны которого оклеены пробковыми пластинами. В процессе испытания пакет материалов претерпевает воздействия разнонаправленных усилий. Пакеты соприкасаются друг с другом и с пробковыми пластинами сторон куба, в результате чего плохо закрепленные в структуре текстильного полотна волокна перемещаются между нитями, волокнами верхнего слоя пакета и выходят на поверхность. Миграцию волокон оценивают после четырех часов неориентированных воздействий.
6.18. Определение устойчивости защитных свойств к мокрым обработкам - по ГОСТ 12.4.049.
ИС NORMPROD: примечание. Взамен ГОСТ 21050-75 Приказом Ростехрегулирования от 30.11.2004 N 88-ст с 1 декабря 2005 года введен в действие ГОСТ 21050-2004. |
6.19. Определение устойчивости защитных свойств к химической чистке - по ГОСТ 21050.
7.1. Спецодежду необходимо поставлять потребителю с инструкцией по эксплуатации с указанием времени допустимого пребывания на холоде, установленного в соответствии с [1].
Инструкция по эксплуатации должна содержать основные правила эксплуатации продукции и ее ремонта, время непрерывной и циклической эксплуатации продукции и ее ремонта, определенные условия эксплуатации и (или) режимы, требования к утилизации продукции (если она представляет опасность для окружающей среды).
7.2. Готовые изделия должны содержать информацию по уходу.
7.3. Способы ухода за готовыми изделиями разрабатывают в соответствии с требованиями ГОСТ Р ИСО 3758 с учетом вида и массовой доли волокон материалов, используемых в готовом изделии.
8.1. Спецодежда должна обеспечивать защиту человека от пониженных температур в течение всего нормативного срока эксплуатации.
8.2. Спецодежда во время эксплуатации не должна являться причиной несчастных случаев.
8.3. Материалы для изготовления спецодежды должны иметь разрешение к применению органами государственного санитарного надзора. Применяемые ткани, комплектующие изделия и фурнитура не должны выделять в воздушную среду и при контакте с кожей человека токсичные вещества в количествах, превышающих гигиенические нормативы.
8.4. Спецодежда должна иметь санитарно-эпидемиологическое заключение о соответствии санитарно-эпидемиологическим нормам и правилам и сертификат соответствия в системе сертификации ГОСТ Р.
8.5. Утилизация спецодежды не должна наносить вреда экологии окружающей среды.
При соблюдении потребителем требований транспортирования, хранения и указаний по эксплуатации на спецодежду устанавливается:
- гарантийный срок эксплуатации - в соответствии с отраслевыми нормами, утвержденными в установленном порядке;
- гарантийный срок хранения - в соответствии с нормативами сохранения защитных свойств материалов, используемых при изготовлении спецодежды и установленных в технической документации производителя.
(справочное)
ПО КЛИМАТИЧЕСКИМ ПОЯСАМ (РЕГИОНАМ)
Обозначения: IА - "особый" климатический пояс;
IБ - IV климатический пояс; II - III климатический пояс;
III - I - II климатический пояс.
(справочное)
ИНТЕРВАЛЫ ЗНАЧЕНИЙ РАЗМЕРНЫХ ПРИЗНАКОВ
ТИПОВОЙ ФИГУРЫ ЧЕЛОВЕКА
??????????????????????????????????????????????????????????????????
? Сдвоенные значения роста, см ? Интервал роста, см ?
??????????????????????????????????????????????????????????????????
? 146; 152 ?От 143,0 до 155,0 включ. ?
? 158; 164 ?Св. 155,1 -"- 167,0 -"- ?
? 170; 176 ?-"- 167,1 -"- 179,0 -"- ?
? 182; 188 ?-"- 179,1 -"- 191,0 -"- ?
??????????????????????????????????????????????????????????????????
Таблица Б.2
??????????????????????????????????????????????????????????????????
?Сдвоенные значения обхвата груди, см?Интервал обхвата груди, см ?
??????????????????????????????????????????????????????????????????
? 88; 92 ?От 86,0 до 94,0 включ. ?
? 96; 100 ?Св. 94,1 -"- 102,0 -"- ?
? 104; 108 ?-"- 102,1 -"- 110,0 -"- ?
? 112; 116 ?-"- 110,1 -"- 118,0 -"- ?
? 120; 124 ?-"- 118,1 -"- 126,0 -"- ?
? 128; 132 ?-"- 126,1 -"- 134,0 -"- ?
??????????????????????????????????????????????????????????????????
??????????????????????????????????????????????????????????????????
? Рост, см ? Интервал роста, см ?
??????????????????????????????????????????????????????????????????
? 146 ?От 143,0 до 149,0 включ. ?
? 152 ?Св. 149,1 -"- 155,0 -"- ?
? 158 ?-"- 155,1 -"- 161,0 -"- ?
? 164 ?-"- 161,1 -"- 167,0 -"- ?
? 170 ?-"- 167,1 -"- 173,0 -"- ?
? 176 ?-"- 173,1 -"- 179,0 -"- ?
? 182 ?-"- 179,1 -"- 185,0 -"- ?
? 188 ?-"- 185,1 -"- 191,0 -"- ?
??????????????????????????????????????????????????????????????????
(обязательное)
ИЗМЕРЕНИЯ ГОТОВЫХ КОСТЮМОВ (КУРТКА, БРЮКИ
ИЛИ ПОЛУКОМБИНЕЗОН) ДЛЯ МУЖЧИН
???????????????????????????????????????????????????????????????????????????
?Номер ? Наименование ? Класс ? Значение ? Изменение значения ?
?измере-? измерения ?защиты ? измерения ? измерения по ?
?ния на ? ? ? базового ? размерам, см ?
?рисунке? ? ?размера, см? ?
? ? ? ?????????????????????????????????????
? ? ? ? 170; ?сдвоенные? сдвоенные ?
? ? ? ? 176 - 96; ?значения ? значения ?
? ? ? ? 100 ? роста ?обхвата груди?
???????????????????????????????????????????????????????????????????????????
? КУРТКА (рисунок В.1) ?
???????????????????????????????????????????????????????????????????????????
? 1 ? Длина спинки ? 3, 4 ?80,0 (81,0)? +/- 4,0 ? 0 ?
? ? ????????????????????? ? ?
? ? ? 2 ?79,0 (80,0)? ? ?
? ? ????????????????????? ? ?
? ? ? 1 ? 79,0 ? ? ?
???????????????????????????????????????????????????????????????????????????
? 2 ? Ширина спинки ? 3, 4 ?54,5 (56,5)? 0 ? +/- 2,0 ?
? ?(в самом узком месте)????????????????????? ? ?
? ? ? 2 ?52,5 (54,5)? ? ?
? ? ????????????????????? ? ?
? ? ? 1 ? 52,5 ? ? ?
???????????????????????????????????????????????????????????????????????????
? 3 ? Ширина изделия на ? 3, 4 ?74,0 (77,0)? 0 ? +/- 4,0 ?
? ?уровне глубины проймы????????????????????? ? ?
? ?(ширина борта 4,0 см)? 2 ?71,0 (74,0)? ? ?
? ? ????????????????????? ? ?
? ? ? 1 ? 71,0 ? ? ?
???????????????????????????????????????????????????????????????????????????
? 4 ? Длина рукава ? 3, 4 ?64,5 (65,0)? +/- 4,0 ? +/- 0,5 ?
? ? ????????????????????? ? ?
? ? ? 2 ?64,0 (64,5)? ? ?
? ? ????????????????????? ? ?
? ? ? 1 ? 64,0 ? ? ?
???????????????????????????????????????????????????????????????????????????
? 5 ? Длина воротника ? 3, 4 ?55,0 (57,0)? 0 ? +/- 2,0 ?
? ?по линии втачивания ????????????????????? ? ?
? ? ? 2 ?53,0 (55,0)? ? ?
? ? ????????????????????? ? ?
? ? ? 1 ? 53,0 ? ? ?
???????????????????????????????????????????????????????????????????????????
? 6 ? Длина полочки ? 3, 4 ?82,5 (83,5)? +/- 4,0 ? +/- 0,8 ?
? ? ????????????????????? ? ?
? ? ? 2 ?81,0 (82,5)? ? ?
? ? ????????????????????? ? ?
? ? ? 1 ? 81,0 ? ? ?
???????????????????????????????????????????????????????????????????????????
? 7 ? Ширина изделия внизу? 3, 4 ?74,0 (77,0)? 0 ? +/- 3,0 ?
? ?(ширина борта 4,0 см)????????????????????? ? ?
? ? ? 2 ?71,0 (74,0)? ? ?
? ? ????????????????????? ? ?
? ? ? 1 ? 71,0 ? ? ?
???????????????????????????????????????????????????????????????????????????
? 8 ? Ширина рукава вверху? 3, 4 ?32,5 (34,5)? 0 ? +/- 1,5 ?
? ?(с ластовицей) ????????????????????? ? ?
? ? ? 2 ?30,5 (32,5)? ? ?
? ? ????????????????????? ? ?
? ? ? 1 ? 30,5 ? ? ?
???????????????????????????????????????????????????????????????????????????
? 9 ? Ширина рукава внизу ? 3, 4 ?20,0 (21,0)? 0 ? +/- 0,5 ?
? ? ????????????????????? ? ?
? ? ? 2 ?19,0 (20,0)? ? ?
? ? ????????????????????? ? ?
? ? ? 1 ? 19,0 ? ? ?
???????????????????????????????????????????????????????????????????????????
? БРЮКИ, ПОЛУКОМБИНЕЗОН (рисунок В.2) ?
???????????????????????????????????????????????????????????????????????????
? 1 ?Длина по боковому шву? 1, 2, ? 104,0 ? +/- 9,0 ? 0 ?
? ?(без учета ширины ? 3, 4 ? ? ? ?
? ?пояса) ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 2 ? Длина половины пояса? 3, 4 ?48,0 (50,0)? 0 ? +/- 4,0 ?
? ?или ширина по линии ????????????????????? ? ?
? ?талии ? 2 ?46,0 (48,0)? ? ?
? ? ????????????????????? ? ?
? ? ? 1 ? 46,0 ? ? ?
???????????????????????????????????????????????????????????????????????????
? 3 ? Длина по шаговому ? 3, 4 ? 77,5 ? +/- 7,0 ? +/- 1,0 ?
? ?шву ????????????????????? ? ?
? ? ? 2 ?78,0 (77,5)? ? ?
? ? ????????????????????? ? ?
? ? ? 1 ? 78,0 ? ? ?
???????????????????????????????????????????????????????????????????????????
? 4 ? Ширина на уровне ? 3, 4 ?37,5 (39,0)? 0 ? +/- 2,0 ?
? ?среднего шва ????????????????????? ? ?
? ? ? 2 ?36,0 (37,5)? ? ?
? ? ????????????????????? ? ?
? ? ? 1 ? 36,0 ? ? ?
???????????????????????????????????????????????????????????????????????????
? Примечания. 1. Номер измерения на рисунке служит для обозначения?
?конкретного измерения. ?
? 2. При градации значение измерения "длина по шаговому шву" обратно?
?пропорционально изменению размера. ?
? 3. Конструкция спецодежды (куртка, брюки или полукомбинезон) и?
?градация по размерам типовых фигур мужского населения Российской?
?Федерации выполнены по ГОСТ Р 52774. ?
? 4. По заявке потребителя (заказчика) при наличии модельных?
?особенностей изделия (типа рукав реглан, центральная застежка-молния?
?и др.) допускается изменять соответствующие значения измерений базового?
?размера при сохранении их градации по размерам. ?
???????????????????????????????????????????????????????????????????????????
Таблица В.2
Измерения готового утепленного белья
(куртка, брюки) для мужчин
???????????????????????????????????????????????????????????????????????????
?Номер ? Наименование ? Значение ? Изменение значения ?
?измере-? измерения ? измерения ? измерения по размерам,?
?ния на ? ? базового ? см ?
?рисунке? ? размера, см ? ?
? ? ??????????????????????????????????????????
? ? ? 170; ?сдвоенные? сдвоенные ?
? ? ? 176 - 96; ? значения? значения ?
? ? ? 100 ? роста ?обхвата груди?
???????????????????????????????????????????????????????????????????????????
? КУРТКА (рисунок В.1) ?
???????????????????????????????????????????????????????????????????????????
? 1 ? Длина спинки ? 67,0 ? +/- 4,0 ? 0 ?
???????????????????????????????????????????????????????????????????????????
? 2 ? Ширина спинки (в самом ? 48,5 ? 0 ? +/- 2,0 ?
? ?узком месте) ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 3 ? Ширина изделия на ? 64,0 ? 0 ? +/- 4,0 ?
? ?уровне глубины проймы ? ? ? ?
? ?(ширина борта 3,0 см) ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 4 ? Длина рукава ? 63,5 ? +/- 4,0 ? +/- 0,5 ?
???????????????????????????????????????????????????????????????????????????
? 5 ? Длина воротника ? 48,5 ? 0 ? +/- 2,0 ?
???????????????????????????????????????????????????????????????????????????
? 6 ? Длина полочки ? 68,5 ? +/- 4,0 ? +/- 0,8 ?
???????????????????????????????????????????????????????????????????????????
? 7 ? Ширина изделия внизу ? 63,0 ? 0 ? +/- 3,0 ?
? ?(ширина борта 3,0 см) ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 8 ? Ширина рукава вверху ? 25,0 ? - ? +/- 1,5 ?
???????????????????????????????????????????????????????????????????????????
? БРЮКИ (рисунок В.2) ?
???????????????????????????????????????????????????????????????????????????
? 1 ? Длина по боковому шву ? 102,0 ? +/- 9,0 ? 0 ?
? ?(без учета ширины пояса)? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 3 ? Длина по шаговому шву ? 76,0 (75,5) ? +/- 7,0 ? +/- 1,0 ?
???????????????????????????????????????????????????????????????????????????
? 4 ? Ширина на уровне ? 35,5 (36,0) ? 0 ? +/- 2,0 ?
? ?среднего шва ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? Примечания. 1. Номер измерения на рисунке служит для обозначения?
?конкретного измерения. ?
? 2. При градации значение измерения "длина по шаговому шву" обратно?
?пропорционально изменению размера. ?
? 3. Конструкция спецодежды (утепленного белья) и градация по размерам?
?типовых фигур мужского населения Российской Федерации выполнены по?
?ГОСТ Р 52774. ?
? 4. По заявке потребителя (заказчика) при наличии модельных?
?особенностей изделия (типа рукав реглан, центральная застежка-молния и?
?др.) допускается изменять соответствующие значения измерений базового?
?размера при сохранении их градации по размерам. ?
???????????????????????????????????????????????????????????????????????????
Таблица В.3
(см. рисунок В.3)
???????????????????????????????????????????????????????????????????????????
?Номер ? Наименование ? Класс?Значение ? Изменение значения ?
?измере-? измерения ?защиты?измерения? измерения по размерам, ?
?ния на ? ? ?базового ? см ?
?рисунке? ? ?размера, ? ?
? ? ? ?см ? ?
? ? ? ????????????????????????????????????
? ? ? ? 170; ? значения ? сдвоенные ?
? ? ? ?176 - 96;? роста ? значения ?
? ? ? ? 100 ? ?обхвата груди?
???????????????????????????????????????????????????????????????????????????
? 1 ? Длина спинки (до линии? 1, 2 ? 50,0 ? +/- 1,0 ? 0 ?
? ?талии) ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 2 ? Ширина спинки ? 1, 2 ? 50,5 ? 0 ? +/- 2,0 ?
? ?(в самом узком месте) ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 3 ? Ширина изделия на ? 1, 2 ? 67,0 ? 0 ? +/- 4,0 ?
? ?уровне глубины проймы ? ? ? ? ?
? ?(ширина борта 3,0 см) ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 4 ? Длина рукава ? 1, 2 ? 64,5 ? +/- 2,0 ? +/- 0,5 ?
???????????????????????????????????????????????????????????????????????????
? 5 ? Длина воротника по ? 1, 2 ? 52,0 ? 0 ? +/- 1,0 ?
? ?линии втачивания ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 6 ? Длина передней части ? 1, 2 ? 156,5 ? +/- 5,5 ? +/- 2,0 ?
? ?(параллельно краю борта? ? ? ? ?
? ?от высшей точки ? ? ? ? ?
? ?плечевого шва до низа) ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 7 ? Ширина рукава вверху ? 1, 2 ? 28,5 ? 0 ? +/- 1,5 ?
???????????????????????????????????????????????????????????????????????????
? 8 ? Ширина рукава внизу ? 1, 2 ? 19,0 ? 0 ? +/- 0,5 ?
???????????????????????????????????????????????????????????????????????????
? 9 ? Длина застежки ? 1, 2 ? 65,5 ? +/- 2,0 ? 0 ?
? ?передней части ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 10 ? Длина по боковому шву ? 1, 2 ? 107,5 ? +/- 4,5 ? 0 ?
? ?(от талии до низа) ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 11 ? Длина по шаговому шву ? 1, 2 ? 77,0 ? +/- 3,5 ? +/- 1,0 ?
???????????????????????????????????????????????????????????????????????????
? 12 ? Ширина на уровне ? 1, 2 ? 37,5 ? 0 ? +/- 2,0 ?
? ?среднего шва ? ? (39,0) ? ? ?
???????????????????????????????????????????????????????????????????????????
? Примечания. 1. Номер измерения на рисунке служит для обозначения?
?конкретного измерения. ?
? 2. При градации значение измерения "длина по шаговому шву" обратно?
?пропорционально изменению размера. ?
? 3. Конструкция спецодежды (комбинезона) и градация по размерам?
?типовых фигур мужского населения Российской Федерации выполнены по?
?ГОСТ Р 52774. ?
? 4. По заявке потребителя (заказчика) при наличии модельных?
?особенностей изделия (типа рукав реглан, центральная застежка-молния и?
?др.) допускается изменять соответствующие значения измерений базового?
?размера при сохранении их градации по размерам. ?
???????????????????????????????????????????????????????????????????????????
(обязательное)
Таблица Г.1
???????????????????????????????????????????????????????????????????????????
?Номер? Наименование ?Класс ? Значение ? Изменение значения измерений ?
?изме-? измерения ?защиты? измерения ? по размерам, см ?
?рения? ? ? базового ? ?
?на ? ? ?размера, см? ?
?ри- ? ? ???????????????????????????????????????????????
?сунке? ? ? 158; ?сдвоенные? сдвоенные значения ?
? ? ? ? 164 - 96; ?значения ? обхвата груди ?
? ? ? ? 100 ? роста ?????????????????????????
? ? ? ? ? ?от 88; 92?112;?от 112; ?
? ? ? ? ? ? до 104; ?116 ? 116 до ?
? ? ? ? ? ? 108 ? ?128; 132?
???????????????????????????????????????????????????????????????????????????
? КУРТКА (рисунок В.1) ?
???????????????????????????????????????????????????????????????????????????
? 1 ?Длина спинки ? 3, 4 ?76,0 (77,0)? +/- 4,0 ? 0 ?0,5 ? 0 ?
? ?(отлетной) ???????????????????? ? ? ? ?
? ? ? 2 ?75,0 (76,0)? ? ? ? ?
? ? ???????????????????? ? ? ? ?
? ? ? 1 ? 75,0 ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 2 ?Ширина спинки ? 3, 4 ?47,0 (48,0)? 0 ? +/- 2,0 (сквозное ?
? ?(в самом узком???????????????????? ? размножение) ?
? ?месте) ? 2 ?46,0 (47,0)? ? ?
? ? ???????????????????? ? ?
? ? ? 1 ? 46,0 ? ? ?
???????????????????????????????????????????????????????????????????????????
ИС NORMPROD: примечание.
Нумерация пунктов таблицы приведена в соответствии
с официальным текстом документа.
? 7 ?Ширина изделия? 3, 4 ?75,0 (78,0)? 0 ? +/- 4,0 (сквозное ?
? ?внизу (ширина ???????????????????? ? размножение) ?
? ?борта 4,0 см) ? 2 ?72,0 (75,0)? ? ?
? ? ???????????????????? ? ?
? ? ? 1 ? 72,0 ? ? ?
???????????????????????????????????????????????????????????????????????????
? 4 ?Длина рукава ? 3, 4 ?59,0 (60,0)? +/- 4,0 ? +/- 0,5 ?0,5 ? 0 ?
? ? ???????????????????? ? ? ? ?
? ? ? 2 ?58,5 (59,0)? ? ? ? ?
? ? ???????????????????? ? ? ? ?
? ? ? 1 ? 58,5 ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 5 ?Длина ? 3, 4 ?51,5 (53,5)? 0 ? +/- 1,6 (сквозное ?
? ?воротника по ???????????????????? ? размножение) ?
? ?линии ? 2 ?49,5 (51,5)? ? ?
? ?втачивания ???????????????????? ? ?
? ? ? 1 ? 49,5 ? ? ?
???????????????????????????????????????????????????????????????????????????
? 6 ?Длина полочки ? 3, 4 ?82,0 (83,0)? +/- 4,0 ? +/- 0,8 ?1,3 ? 0,8 ?
? ? ???????????????????? ? ? ? ?
? ? ? 2 ?81,0 (82,0)? ? ? ? ?
? ? ???????????????????? ? ? ? ?
? ? ? 1 ? 81,0 ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 3 ?Ширина изделия? 3, 4 ?74,0 (77,0)? 0 ? +/- 4,0 (сквозное ?
? ?на уровне ???????????????????? ? размножение) ?
? ?глубины проймы? 2 ?71,0 (74,0)? ? ?
? ?(ширина борта ???????????????????? ? ?
? ?4,0 см) ? 1 ? 71,0 ? ? ?
???????????????????????????????????????????????????????????????????????????
? 8 ?Ширина рукава ? 3, 4 ?29,5 (31,5)? 0 ? +/- 1,5 ?1,0 ? 1,5 ?
? ?вверху ???????????????????? ? ? ? ?
? ?(с ластовицей)? 2 ?27,5 (29,5)? ? ? ? ?
? ? ???????????????????? ? ? ? ?
? ? ? 1 ? 27,5 ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 9 ?Ширина рукава ? 3, 4 ?20,0 (22,0)? 0 ? +/- 1,0 (сквозное ?
? ?внизу ???????????????????? ? размножение) ?
? ? ? 2 ?18,0 (20,0)? ? ?
? ? ???????????????????? ? ?
? ? ? 1 ? 18,0 ? ? ?
???????????????????????????????????????????????????????????????????????????
? БРЮКИ, ПОЛУКОМБИНЕЗОН (рисунок В.2) ?
???????????????????????????????????????????????????????????????????????????
? 1 ?Длина по ?1, 2, ? 101,0 ? +/- 8,0 ? 0 ?1,0 ? 0 ?
? ?боковому шву ?3, 4 ? ? ? ? ? ?
? ?(без учета ? ? ? ? ? ? ?
? ?ширины пояса) ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 2 ?Длина половины? 3, 4 ?46,0 (47,0)? 0 ? +/- 4,0 ?4,5 ? 5,0 ?
? ?пояса или ???????????????????? ? ? ? ?
? ?ширина по ? 2 ?45,0 (46,0)? ? ? ? ?
? ?линии талии ???????????????????? ? ? ? ?
? ? ? 1 ? 45,0 ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 3 ?Длина по ? 3, 4 ?71,5 (71,0)? +/- 7,0 ? +/- 1,0 ?0 ? -1,0 ?
? ?шаговому шву ???????????????????? ? ? ? ?
? ? ? 2 ?72,0 (71,5)? ? ? ? ?
? ? ???????????????????? ? ? ? ?
? ? ? 1 ? 72,0 ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 4 ?Ширина на ? 3, 4 ?41,0 (43,0)? 0 ? +/- 2,5 ?3,5 ? 2,5 ?
? ?уровне ???????????????????? ? ? ? ?
? ?среднего шва ? 2 ?39,0 (41,0)? ? ? ? ?
? ? ???????????????????? ? ? ? ?
? ? ? 1 ? 39,0 ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? Примечания. 1. Номер измерения на рисунке служит для обозначения?
?конкретного измерения. ?
? 2. При градации значение измерения "длина по шаговому шву" обратно?
?пропорционально изменению размера. ?
? 3. Конструкция спецодежды (куртка, брюки или полукомбинезон) и?
?градация по размерам типовых фигур женского населения Российской?
?Федерации выполнены по ГОСТ Р 52771. ?
? 4. По заявке потребителя (заказчика) при наличии модельных?
?особенностей изделия (типа рукав реглан, центральная застежка-молния и?
?др.) допускается изменять соответствующие значения измерений базового?
?размера при сохранении их градации по размерам. ?
???????????????????????????????????????????????????????????????????????????
Таблица Г.2
???????????????????????????????????????????????????????????????????????????
?Номер? Наименование ?Значение ? Изменение значения измерений ?
?изме-? измерения ?измерения? по размерам, см ?
?рения? ?базового ? ?
?на ? ?размера, ? ?
?ри- ? ? см ? ?
?сунке? ?????????????????????????????????????????????????????
? ? ? 158; ? сдвоенные? сдвоенные значения обхвата ?
? ? ?164 - 96;? значения ? груди ?
? ? ? 100 ? роста ????????????????????????????????
? ? ? ? ?от 88; 92 ?112; ?от 112; 116?
? ? ? ? ?до 104; 108 ?116 ?до 128; 132?
???????????????????????????????????????????????????????????????????????????
? КУРТКА (рисунок В.1) ?
???????????????????????????????????????????????????????????????????????????
? 1 ?Длина спинки ? 67,0 ? +/- 4,0 ? 0 ? 0,5 ? 0 ?
???????????????????????????????????????????????????????????????????????????
? 2 ?Ширина спинки ? 43,5 ? 0 ?+/- 2,0 (сквозное размножение)?
? ?(в самом узком ? ? ? ?
? ?месте) ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 3 ?Ширина изделия ? 64,0 ? 0 ?+/- 4,0 (сквозное размножение)?
? ?на уровне ? ? ? ?
? ?глубины проймы ? ? ? ?
? ?(ширина борта ? ? ? ?
? ?3,0 см) ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 4 ?Длина рукава ? 57,5 ? +/- 4,0 ? +/- 0,5 ? 0,5 ? 0 ?
???????????????????????????????????????????????????????????????????????????
? 5 ?Длина воротника? 45,5 ? 0 ?+/- 2,0 (сквозное размножение)?
? ?по линии ? ? ? ?
? ?втачивания ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 6 ?Длина полочки ? 70,0 ? +/- 4,0 ? +/- 0,8 ? 1,3 ? 0,8 ?
???????????????????????????????????????????????????????????????????????????
? 7 ?Ширина изделия ? 65,0 ? 0 ?+/- 4,0 (сквозное размножение)?
? ?внизу (ширина ? ? ? ?
? ?борта 3,0 см) ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 8 ?Ширина рукава ? 23,5 ? 0 ? +/- 1,5 ? 1,0 ? 1,5 ?
? ?вверху ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? БРЮКИ (рисунок В.2) ?
???????????????????????????????????????????????????????????????????????????
? 1 ?Длина по ? 99,0 ? +/- 8,0 ? 0 ? 1,0 ? 0 ?
? ?боковому шву ? ? ? ? ? ?
? ?(без учета ? ? ? ? ? ?
? ?ширины пояса) ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 3 ?Длина по ? 71,0 ? +/- 7,0 ? +/- 1,0 ? 0 ? -1,0 ?
? ?шаговому шву ? (70,5) ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 4 ?Ширина на ? 35,0 ? 0 ? +/- 2,5 ? 3,5 ? 2,5 ?
? ?уровне среднего? (37,0) ? ? ? ? ?
? ?шва ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? Примечания. 1. Номер измерения на рисунке служит для обозначения?
?конкретного измерения. ?
? 2. При градации значение измерения "длина по шаговому шву" обратно?
?пропорционально изменению размера. ?
? 3. Конструкция спецодежды (утепленного белья) и градация по размерам?
?типовых фигур женского населения Российской Федерации выполнены по?
?ГОСТ Р 52771. ?
? 4. По заявке потребителя (заказчика) при наличии модельных?
?особенностей изделия (типа рукав реглан, центральная застежка-молния и?
?др.) допускается изменять соответствующие значения измерений базового?
?размера при сохранении их градации по размерам. ?
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
?Номер? Наименование ?Класс?Значение ? Изменение значения измерений ?
?изме-? измерения ?защи-?измерения? по размерам, см ?
?рения? ?ты ?базового ? ?
?на ? ? ?размера, ? ?
?ри- ? ? ? см ? ?
?сун- ? ? ??????????????????????????????????????????????
?ке ? ? ?164 - 96;?значения? сдвоенные значения ?
? ? ? ? 100 ? роста ? обхвата груди ?
? ? ? ? ? ???????????????????????????
? ? ? ? ? ?от 88; 92?112; ? от 112; ?
? ? ? ? ? ? до 104; ?116 ? 116 до ?
? ? ? ? ? ? 108 ? ?128; 132 ?
???????????????????????????????????????????????????????????????????????????
? КОМБИНЕЗОН (рисунок В.3) ?
???????????????????????????????????????????????????????????????????????????
? 1 ?Длина спинки ?1, 2 ? 71,0 ?+/- 2,0 ? +/- 1,8 ? 1,5 ? 1,8 ?
???????????????????????????????????????????????????????????????????????????
? 2 ?Ширина спинки (в?1, 2 ? 46,0 ? 0 ? +/- 2,0 (сквозное ?
? ?самом узком ? ? ? ? размножение) ?
? ?месте) ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 3 ?Ширина изделия ?1, 2 ? 71,0 ? 0 ? +/- 4,0 (сквозное ?
? ?на уровне глуби-? ? ? ? размножение) ?
? ?ны проймы (шири-? ? ? ? ?
? ?на борта 4,0 см)? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 4 ?Длина рукава ?1, 2 ? 58,5 ?+/- 2,0 ? 0 ?
???????????????????????????????????????????????????????????????????????????
? 5 ?Длина воротника ?1, 2 ? 49,5 ? 0 ? +/- 1,6 (сквозное ?
? ?по линии ? ? ? ? размножение) ?
? ?втачивания ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 6 ?Длина передней ?1, 2 ? 151,5 ?+/- 5,0 ? +/- 1,0 ? 2,5 ? 1,5 ?
? ?части (парал- ? ? ? ? ? ? ?
? ?лельно краю ? ? ? ? ? ? ?
? ?борта от высшей ? ? ? ? ? ? ?
? ?точки плечевого ? ? ? ? ? ? ?
? ?шва до низа) ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 7 ?Ширина рукава ?1, 2 ? 27,5 ? 0 ? +/- 1,5 ? 1,0 ? 1,5 ?
? ?вверху ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 8 ?Ширина рукава ?1, 2 ? 18,0 ? 0 ? +/- 1,0 (сквозное ?
? ?внизу ? ? ? ? размножение) ?
???????????????????????????????????????????????????????????????????????????
? 10 ?Длина по боково-?1, 2 ? 101,5 ?+/- 4,0 ? 0 ? 2,0 ? 0 ?
? ?му шву (без уче-? ? ? ? ? ? ?
? ?та ширины пояса)? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 11 ?Длина по ? 2 ? 70,5 ?+/- 3,5 ? +/- 1,0 ? 0,5 ? -1,5 ?
? ?шаговому шву ????????????????? ? ? ? ?
? ? ? 1 ? 71,0 ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 12 ?Ширина на уровне? 2 ? 41,0 ? 0 ? +/- 2,5 ? 3,5 ? 2,5 ?
? ?среднего шва ????????????????? ? ? ? ?
? ? ? 1 ? 39,0 ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? Примечания. 1. Номер измерения на рисунке служит для обозначения?
?конкретного измерения. ?
? 2. При градации значение измерения "длина по шаговому шву" обратно?
?пропорционально изменению размера. ?
? 3. Конструкция спецодежды (комбинезона) и градация по размерам?
?типовых фигур женского населения Российской Федерации выполнены по?
?ГОСТ Р 52771. ?
? 4. По заявке потребителя (заказчика) при наличии модельных?
?особенностей изделия (типа рукав реглан, центральная застежка-молния и?
?др.) допускается изменять соответствующие значения измерений базового?
?размера при сохранении их градации по размерам. ?
???????????????????????????????????????????????????????????????????????????
(рекомендуемое)
Д.1. Теплоизоляцию комплекта СИЗ
, м2 x °C/Вт, рассчитывают по формуле
, м2 x °C/Вт, рассчитывают по формуле
, (Д.1)где:
- средневзвешенная температура кожи;
- средневзвешенная температура кожи;
- температура окружающей среды;
- средневзвешенное значение теплового потока.Д.2. Расчет величины теплового потока, необходимого для определения теплоизоляции комплекта СИЗ
Д.2.1. Тепловой поток
рассчитывают в соответствии с формулой теплового баланса:
рассчитывают в соответствии с формулой теплового баланса:
, (Д.2)где W - эффективная мощность механической работы, Вт/м2;
- энерготраты, Вт/м2;
- теплопотери конвекцией при дыхании, Вт/м2;
- теплопотери испарением влаги при дыхании, Вт/м2;
- потери тепла испарением влаги с поверхности тела, Вт/м2;
- изменение теплосодержания в организме, Вт/м2.Изменение теплосодержания в организме представляет собой разность между значением
и суммой теплопотерь организма.
и суммой теплопотерь организма.Д.2.2. Теплопотерю
рассчитывают по формуле
рассчитывают по формуле
, (Д.3)где
- температура выдыхаемого воздуха, °C, вычисляемая по формуле
- температура выдыхаемого воздуха, °C, вычисляемая по формуле
. (Д.4)Д.2.3. Теплопотери испарением влаги при дыхании
, Вт/м2, рассчитывают по формуле
, Вт/м2, рассчитывают по формуле
, (Д.5)где
- давление насыщенного водяного пара при температуре выдыхаемого воздуха (
), кПа;
- давление насыщенного водяного пара при температуре выдыхаемого воздуха (), кПа;
- давление водяного пара в атмосфере, кПа.Д.2.4. Теплопотери испарением влаги с поверхности тела,
, Вт/м2, рассчитывают по формуле
, Вт/м2, рассчитывают по формуле
, (Д.6)где w - доля увлажненного участка тела, участвующего в теплообмене испарением, безразмерная величина.
Величина w в условиях некоторого охлаждения принимается равной 0,06; в условиях теплового комфорта может быть определена как равная 0,001 x
. Давление насыщенного водяного пара при температуре кожи,
, кПа, может быть определено либо по психрометрическим таблицам, либо по формуле
. Давление насыщенного водяного пара при температуре кожи, , кПа, может быть определено либо по психрометрическим таблицам, либо по формуле
. (Д.7)Суммарное сопротивление одежды испарению влаги,
, м2 x кПа/Вт, может быть определено из выражения
, м2 x кПа/Вт, может быть определено из выражения
,где
- сопротивление испарению влаги слоя воздуха, прилегающего к поверхности одежды;
- сопротивление испарению влаги слоя воздуха, прилегающего к поверхности одежды;
- сопротивление испарению влаги пакета материалов одежды и воздушных прослоек между ними.
с некоторым приближением может быть рассчитана по формуле
. (Д.8)Д.2.5. Если для изготовления одежды используются паропроницаемые материалы, то расчет потерь тепла испарением с поверхности тела человека рассчитывают по формуле
, (Д.9)где S - площадь поверхности тела обнаженного человека, м2 (по Д'Буа).
Примечание. Средняя поверхность тела человека составляет 1,8 м2.
Д.3. Пример расчета комфортной величины
для определения теплоизоляции комплекта СИЗ применительно к человеку, выполняющему физическую работу с энерготратами 130 Вт/м2 при температуре воздуха минус 10 °C
для определения теплоизоляции комплекта СИЗ применительно к человеку, выполняющему физическую работу с энерготратами 130 Вт/м2 при температуре воздуха минус 10 °CД.3.1. Температуру выдыхаемого воздуха рассчитывают, используя формулу (Д.4)
.Д.3.2. Потери тепла дыханием за счет конвекции рассчитывают, используя формулу (Д.3)
Вт/м2.Д.3.3. Потери тепла за счет испарения влаги с верхних дыхательных путей рассчитывают, используя формулу (Д.5)
Вт/м2.Д.3.4. Потери тепла испарением с поверхности тела человека
рассчитывают по формуле (Д.9)
рассчитывают по формуле (Д.9)
Вт/м2.Д.3.5. Тепловой поток
рассчитывают в соответствии с формулой теплового баланса (Д.2) при условии, что эффективная мощность механической работы (W) равна 0:
рассчитывают в соответствии с формулой теплового баланса (Д.2) при условии, что эффективная мощность механической работы (W) равна 0:
Вт/м2.Примечание. Если для изготовления одежды предполагается использовать паропроницаемые материалы (индекс паропроницаемости пакета материалов составляет 0,30 и более), то
(в диапазоне температур воздуха до минус 10 °C) может быть ориентировочно определена также из следующей формулы:
(в диапазоне температур воздуха до минус 10 °C) может быть ориентировочно определена также из следующей формулы:
Вт/м2 (Д.10)Д.3.6. При необходимости регламентации времени пребывания на холоде величина
, рассчитанная для случая сохранения теплового комфорта (см. выше), может быть увеличена в соответствии с допускаемой степенью охлаждения человека и продолжительностью его пребывания на холоде. При этом величина дефицита тепла в организме (Д) не должна превышать 52 Вт x ч/м2. Данная степень охлаждения человеком воспринимается как "прохладно".
, рассчитанная для случая сохранения теплового комфорта (см. выше), может быть увеличена в соответствии с допускаемой степенью охлаждения человека и продолжительностью его пребывания на холоде. При этом величина дефицита тепла в организме (Д) не должна превышать 52 Вт x ч/м2. Данная степень охлаждения человеком воспринимается как "прохладно".Д.3.7. Величина
, используемая для вычисления теплоизоляции, может быть определена с учетом планируемого времени непрерывного пребывания на холоде (
, час):
, используемая для вычисления теплоизоляции, может быть определена с учетом планируемого времени непрерывного пребывания на холоде (, час):
, Вт/м2,где
- тепловой поток при условии сохранения теплового комфорта.
- тепловой поток при условии сохранения теплового комфорта.При непрерывном пребывании на холоде, например в течение трех часов, для расчета теплоизоляции комплекта величину
следует принять равной 108 Вт/м2 (90,7 + 52/3).
следует принять равной 108 Вт/м2 (90,7 + 52/3).Д.4. Расчет средневзвешенной температуры кожи
Д.4.1. Значение
рассчитывают по формулам:
рассчитывают по формулам:- при теплоощущении "комфорт"
, (Д.11)- при теплоощущении "прохладно"
. (Д.12)Д.5. Расчет теплоизоляции комплекта
Д.5.1. Теплоизоляцию комплекта для обеспечения теплового комфорта в течение длительного времени при температуре воздуха минус 10 °C и при уровне энергозатрат человека 130 Вт/м2 рассчитывают из значений
и
, равных соответственно 90,7 Вт/м2 и 31,5 °C [(формула (Д.11)]:
и , равных соответственно 90,7 Вт/м2 и 31,5 °C [(формула (Д.11)]:
°C x м2/Вт (2,95 кло <*>).--------------------------------
<*> 1 кло = 0,155 м2 x °C/Вт.
Д.5.2.
при допущении некоторого охлаждения ("прохладно" по истечении трех часов) рассчитывают из значений
и
, равных соответственно 108 Вт/м2 и 28,7 °C:
при допущении некоторого охлаждения ("прохладно" по истечении трех часов) рассчитывают из значений и , равных соответственно 108 Вт/м2 и 28,7 °C:
м2 x °C/Вт (2,13 кло).Д.5.3. Для условий воздействия ветра и выполнения физической работы вводится поправка в
, рассчитанная для относительно спокойного воздуха, которая определяется по формуле:
, рассчитанная для относительно спокойного воздуха, которая определяется по формуле:где С - снижение теплоизоляции, %;
В - воздухопроницаемость внешнего слоя спецодежды, измеренная при перепаде давления 49 Па, дм3/м2 x с;
V - скорость ветра, м/с.
Примечание. Если, например, предполагается эксплуатировать комплект СИЗ в климатическом поясе, где наиболее вероятная скорость ветра в зимние месяцы составляет 5,6 м/с, а в качестве внешнего слоя планируется использовать материал, имеющий воздухопроницаемость 10 дм3/м2 x с, то теплоизоляция комплекта снизится на 20,3% (формула (Д.13). Теплоизоляцию комплекта СИЗ с учетом поправки на ветер рассчитывают по формуле:
(Д.14)Д.5.4. Для обеспечения должной защиты всех областей тела человека от охлаждения теплоизоляции комплекта СИЗ X должна быть распределена в соответствии с коэффициентами, приведенными в таблице Д.1.
Таблица Д.1
Коэффициенты для определения теплоизоляции комплекта
СИЗ X на различных участках поверхности тела человека
Область тела | Теплоизоляция комплекта СИЗ X (верхняя граница), °C x м2/Вт | ||
0,556 | 0,792 | > 0,792 | |
Голова | 0,50 | 0,49 | 0,39 |
Туловище | 1,26 | 1,31 | 1,45 |
Плечо и предплечье | 1,13 | 1,24 | 1,23 |
Кисть | 0,74 | 0,66 | 0,55 |
Бедро и ягодицы | 1,13 | 1,08 | 1,07 |
Голень | 0,90 | 0,81 | 0,86 |
Стопа | 0,83 | 0,77 | 0,59 |
Примечание. Например, для II климатического пояса следует изготовить комплект СИЗ, имеющий теплоизоляцию 0,474 м2 x °C/Вт. Исходя из этой величины, теплоизоляцию комплекта следует распределять в соответствии с коэффициентами, приведенными в таблице Д.2.
Таблица Д.2
Теплоизоляция комплекта на различных участках
поверхности тела человека
Область тела | Теплоизоляция, °C x м2/Вт |
Голова | 0,224 |
Туловище | 0,563 |
Плечо и предплечье | 0,505 |
Кисть | 0,331 |
Бедро и ягодицы | 0,505 |
Голень | 0,402 |
Стопа | 0,371 |
Применительно к
, равной 0,474 м2 x °C/Вт, в таблице Д.2 приведены значения теплоизоляции комплекта на различных участках поверхности тела человека.
, равной 0,474 м2 x °C/Вт, в таблице Д.2 приведены значения теплоизоляции комплекта на различных участках поверхности тела человека.Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/13/gost_20379.html
На правах рекламы:
|
© Антон Серго, 1998-2026.
|
Разработка сайта |
|
