"ГОСТ Р 8.618-2006. Национальный стандарт Российской Федерации. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа"
(утв. Приказом Ростехрегулирования от 11.05.2006 N 93-ст)

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

1. Разработан Федеральным государственным унитарным предприятием Всероссийский научно-исследовательский институт расходометрии (ФГУП ВНИИР).

2. Внесен Управлением метрологии Федерального агентства по техническому регулированию и метрологии.

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 11 мая 2006 г. N 93-ст.

4. Введен впервые.

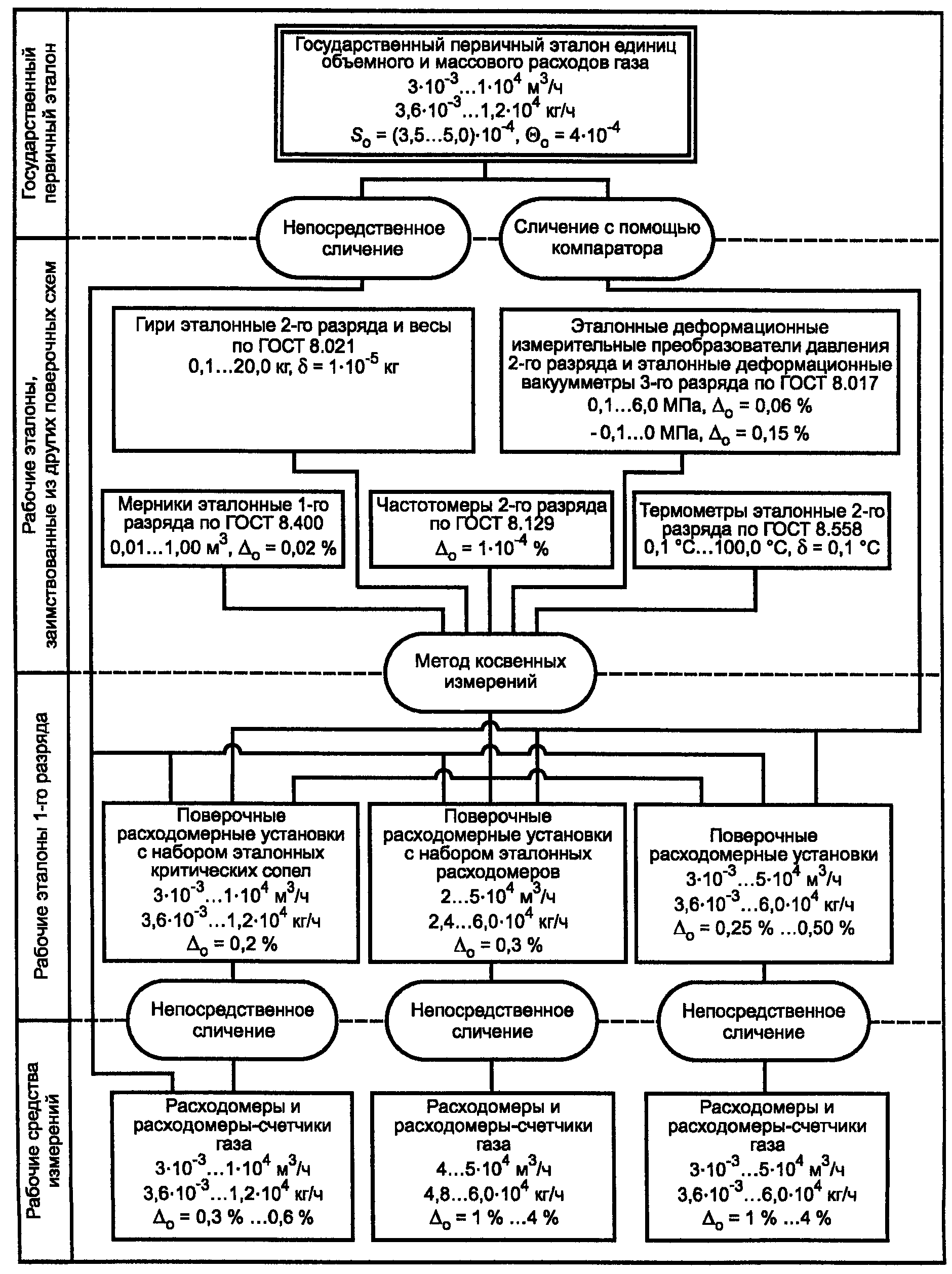

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений объемного и массового расходов газа [рисунок А.1 (Приложение А)] и устанавливает назначение государственного первичного эталона единиц объемного и массового расходов газа - кубического метра в час (м3/ч) и килограмма в час (кг/ч) (далее - государственный первичный эталон), его метрологические характеристики и состав, основные метрологические характеристики рабочих эталонов и порядок передачи размеров единиц расходов газа от государственного первичного эталона с помощью рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 8.017-79. Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ 8.021-84. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений массы

ГОСТ 8.129-99. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты

ГОСТ 8.400-80. Государственная система обеспечения единства измерений. Мерники металлические образцовые. Методика поверки

ГОСТ 8.558-93. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры

ГОСТ 29329-92. Весы для статического взвешивания. Общие технические требования.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3.1. Государственный первичный эталон предназначен для воспроизведения и хранения единиц объемного и массового расходов газа и передачи их размеров с помощью рабочих эталонов рабочим средствам измерений в целях обеспечения единства измерений объемного и массового расходов газа.

3.2. Государственный первичный эталон состоит из следующих эталонных установок:

- исходной эталонной установки;

- эталонной установки с набором эталонных критических сопел;

- эталонной установки с набором эталонных критических микросопел.

Состав каждой эталонной установки:

- генератор расхода поверочной среды;

- система измерений массы поверочной среды;

- набор эталонных критических сопел;

- комплект компараторов объемного расхода поверочной среды;

- измерительный участок для монтажа поверяемых средств измерений;

- измерительно-вычислительный комплекс.

В состав государственного первичного эталона также входят следующие рабочие эталоны, заимствованные из других поверочных схем:

- прецизионные весы по ГОСТ 8.021 с диапазоном измерений от 0,5 до 1510,0 г и пределами допускаемой абсолютной погрешности не более 0,01 г;

- прецизионный цифровой барометр по ГОСТ 8.017 с диапазоном измерений от 0,75 до 1,15 бар и пределами допускаемой абсолютной погрешности не более 0,15 мбар;

- жидкостные эталонные термометры 2-го разряда по ГОСТ 8.558 с диапазонами измерений от 0 °C до 30 °C и пределами допускаемой абсолютной погрешности не более 0,1 °C;

- частотомеры 2-го разряда по ГОСТ 8.129 с пределами допускаемой относительной погрешности не более %.

3.3. В качестве рабочей среды в эталоне используют воздух из помещений, в которых его эксплуатируют, при атмосферном давлении, температуре от 10 °C до 30 °C и относительной влажности до 80%.

3.4. Диапазон расходов газа, воспроизводимых государственным первичным эталоном, составляет от до м3/ч (от до кг/ч), в том числе:

- от до 100 м3/ч (от до 120,0 кг/ч) на исходной эталонной установке;

- от 2 до м3/ч (от 2,4 до кг/ч) на эталонной установке с набором эталонных критических сопел;

- от до 6 м3/ч (от до 7,2 кг/ч) на эталонной установке с набором эталонных критических микросопел.

Примечание. Значения массовых расходов газа указаны для воздуха при давлении 760 мм рт. ст. и температуре 20 °C (293,15 К).

3.5. Государственный первичный эталон обеспечивает воспроизведение размеров единиц объемного и массового расходов газа со средним квадратическим отклонением результатов измерений , составляющим от до при 11 независимых измерениях, и неисключенной систематической погрешности , не превышающей .

3.6. Для воспроизведения единиц объемного и массового расходов газа с указанными погрешностями должны быть соблюдены правила хранения и применения эталона, утвержденные в установленном порядке.

3.7. Государственный первичный эталон применяют для передачи размеров единиц массового и объемного расходов газа рабочим эталонам и рабочим средствам измерений непосредственным сличением или сличением с помощью компаратора.

4.1. Рабочие эталоны, заимствованные из других поверочных схем

4.1.1. В качестве рабочих эталонов, заимствованных из других поверочных схем, используют эталонные гири 2-го разряда и весы по ГОСТ 8.021, эталонные деформационные измерительные преобразователи давления 2-го разряда и эталонные деформационные вакуумметры 3-го разряда по ГОСТ 8.017, эталонные мерники 1-го разряда по ГОСТ 8.400, частотомеры 2-го разряда по ГОСТ 8.129 и эталонные термометры 2-го разряда по ГОСТ 8.558.

4.1.2. Рабочие эталоны, заимствованные из других поверочных схем, применяют для поверки (калибровки) рабочих эталонов 1-го разряда методом косвенных измерений.

4.2. Рабочие эталоны 1-го разряда

4.2.1. В качестве рабочих эталонов 1-го разряда используют:

- поверочные расходомерные установки с набором эталонных критических сопел в качестве дозаторов объемного (массового) расхода поверочной среды с диапазонами измерений объемного расхода от до м3/ч (от до кг/ч) и пределами допускаемой относительной погрешности не более 0,2%;

- поверочные расходомерные установки с набором эталонных расходомеров в качестве первичных преобразователей объемного расхода поверочной среды с диапазоном измерений объемного расхода от 2 до м3/ч (от 2,4 до кг/ч воздуха при стандартных условиях) и пределами допускаемой относительной погрешности не более 0,3%;

- поверочные расходомерные установки, не имеющие в своем составе средств прямых измерений объемного расхода и основанные на косвенных методах измерений (колокольные газовые мерники, трубопоршневые установки и др.), с диапазоном измерений объемного расхода от до м3/ч (от до кг/ч) и пределами допускаемой относительной погрешности от 0,25% до 0,50%.

4.2.2. В состав рабочих эталонов 1-го разряда могут быть включены:

- весы для статического взвешивания по ГОСТ 8.021 и ГОСТ 29329 с верхним пределом измерений до 20 кг и пределами допускаемой абсолютной погрешности не более кг;

- эталонные мерники 1-го разряда по ГОСТ 8.400 вместимостью от 0,01 до 1,00 м3 с пределами относительной погрешности не более 0,02%;

- эталонные деформационные измерительные преобразователи давления 2-го разряда по ГОСТ 8.017 с диапазоном измерений от 0,1 до 6,0 МПа и пределами допускаемой относительной погрешности не более 0,06% и эталонные деформационные вакуумметры 3-го разряда с диапазоном измерений от 0,1 до 0 МПа и пределами допускаемой относительной погрешности не более 0,15%;

- средства измерений температуры по ГОСТ 8.558 с диапазоном измерений от 0 °C до 100 °C и доверительной погрешностью не более 0,1 °C при доверительной вероятности 0,95;

- частотомеры 2-го разряда по ГОСТ 8.129 с пределами допускаемой относительной погрешности не более %;

- средства измерений объемного расхода газа с высоким разрешением выходного электрического (частотного, аналогового или цифрового) сигнала.

4.2.3. Пределы допускаемой относительной погрешности рабочих эталонов 1-го разряда составляют от 0,2% до 0,5%.

5.1. В качестве рабочих средств измерений используют объемные и массовые расходомеры и расходомеры-счетчики газа с диапазонами измерений от до м3/ч (от до кг/ч).

5.2. Пределы допускаемой относительной погрешности рабочих средств измерений составляют от 0,3% до 4,0%.
