"ГОСТ Р 52706-2007 (МЭК 60064:1993). Национальный стандарт Российской Федерации. Лампы накаливания вольфрамовые для бытового и аналогичного общего освещения. Эксплуатационные требования"
(утв. и введен в действие Приказом Ростехрегулирования от 26.01.2007 N 2-ст)

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский институт источников света имени А.Н. Лодыгина" (ОАО "Лисма-ВНИИИС") на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 января 2007 г. N 2-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 60064:1993 "Лампы накаливания вольфрамовые для бытового и аналогичного общего освещения. Эксплуатационные требования" с изменением N 4:2006 (IEC 60064:1993 "Tungsten filament lamps for domestic and similar general lighting purposes - Performance requirements") путем внесения изменений, объяснение которых изложено во Введении к настоящему стандарту

5 ВЗАМЕН ГОСТ Р МЭК 60064-99

В настоящий стандарт включены дополнительные по отношению к международному стандарту МЭК 60064:1993 требования, отражающие потребности национальной экономики Российской Федерации, выделенные в тексте стандарта курсивом.

Расширена область распространения стандарта: включены требования к лампам номинальной мощностью 15 - 1000 Вт на номинальное напряжение 130 - 235 В, выпускаемым отечественной промышленностью. Стандарт дополнен требованиями к лампам с белым покрытием, лампам в колбе из молочного стекла и лампам, имеющим форму колбы M.

В стандарте учтены и выделены подчеркиванием сплошной горизонтальной линией требования, предусмотренные проектом изменения N 5 (документ 34A/1179/DC:2006) международного стандарта МЭК 60064:1993.

Исключены разделы 4, 5 и связанные с ними приложения C, D и E, поскольку описанная в них процедура подтверждения соответствия противоречит правилам подтверждения соответствия, принятым в Российской Федерации.

В стандарт введен раздел "Приемка" для оценки продукции изготовителем. Раздел разработан с учетом требований ГОСТ Р ИСО 2859-1-2007 "Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества". Установленные в стандарте значения приемлемого уровня качества AQL соответствуют приведенным в МЭК 60064:1993.

Параметры ламп из раздела 8 "Листы параметров ламп и коды международной системы обозначения ламп (МСОЛ)" в соответствии с требованиями раздела 4 ГОСТ Р 1.5-2004 и для удобства пользования стандартом сведены в таблицу 6.1, в связи с чем исключен пункт 2.14 МЭК 60064, поясняющий систему нумерации листов. Номера листов из примененного стандарта МЭК 60064, содержащих значения параметров и характеристик ламп, приведены в таблице 6.1 для информации пользователя.

В стандарт не включены примечания и сноски к пунктам 1.1, 2.1.4, 3.5, а также A.2, A.4.5, A.4.8 приложения A примененного международного стандарта, которые нецелесообразно применять в национальной стандартизации в связи с тем, что положения этих примечаний и сносок относятся к продукции Японии, Китая и стран Северной Америки.

Дополнительно включены Приложения D "Форма колб", E "Калибры для проверки наличия контакта", F "Наибольшие контуры ламп", заменяющие ссылочные международные стандарты МЭК, не примененные в качестве национальных. Введены Приложения G "Соответствие требований настоящего стандарта требованиям международных стандартов" и J "Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок".

При применении текста указанного международного стандарта в модифицированном по отношению к нему национальном стандарте изменена его структура, начиная с раздела 4, и в стандарт включено дополнительное Приложение H "Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта".

Настоящий стандарт распространяется на вольфрамовые лампы накаливания для бытового и аналогичного общего освещения, удовлетворяющие требованиям безопасности для ламп мощностью до 200 Вт включительно по ГОСТ Р 52712, для ламп мощностью 300 Вт и более по ГОСТ 12.2.007.13 и имеющие:

- номинальную мощность от 15 до 200, 300, 500, 750 и 1000 Вт включительно;

- номинальное напряжение от 100 до 250 В включительно; если маркируют диапазон напряжения, то предельные значения диапазона не должны отличаться от среднего значения более чем на +/- 2,5% <1>;

- колбы формы A, PS или M по Приложению D;

- колбы прозрачные, матированные или с эквивалентным матированию покрытием, белым покрытием, опаловые, опалиновые или молочные;

- цоколи B22d, E26, E27 и E40.

--------------------------------

<1> Для ламп на расчетное напряжение 130 В применяют +/- 4%.

Параметры ламп приведены в разделе 6 (таблица 6.1).

Настоящий стандарт устанавливает эксплуатационные требования, методы испытаний, приемку.

#Методы испытаний, приведенные в настоящем стандарте, допускается применять для ламп накаливания с колбами других форм и покрытий.#

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 52712-2007 (МЭК 60432-1:1999) Требования безопасности для ламп накаливания. Часть 1. Лампы накаливания вольфрамовые для бытового и аналогичного общего освещения

ГОСТ 28108-89 Цоколи для источников света. Типы, основные и присоединительные размеры, калибры

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Настоящий стандарт состоит из следующих разделов:

1. Общие положения.

2. Параметры и характеристики ламп.

3. Общие положения, требования к размерам, электрическим, световым параметрам и продолжительности горения.

4. Приемка.

5. Обозначения размеров для измерения.

6. Параметры ламп.

Приложения.

Формы колб A, PS или M, используемых для ламп, включенных в настоящий стандарт, приведены в Приложении D.

В настоящем стандарте применены термины по ГОСТ Р ИСО 2859-1 и ГОСТ 16504, а также следующие термины с соответствующими определениями:

1.5.1. тип (type): Совокупность ламп, имеющих одинаковые световые и электрические параметры независимо от типа цоколя.

1.5.2. группа (group): Совокупность ламп с одинаковой номинальной мощностью, с нормальным или повышенным световым потоком, номинальное напряжение которых находится в одном диапазоне напряжения (например: 100 - 150 В; 200 - 250 В).

1.5.3. белое покрытие (white finish): Покрытие, обеспечивающее рассеянный свет с незначительным его снижением, наносимое на внутреннюю поверхность колбы.

1.5.4. высота светового центра (light center length): Расстояние от геометрического центра тела накала до контактной пластинки цоколя, включая припой.

Примечание. Это определение правомерно независимо от типа применяемого цоколя. Требование к высоте светового центра распространяется только на лампы с прозрачными колбами.

1.5.5. колба из молочного стекла (opal bulb): Колба, материал которой во всем объеме рассеивает свет.

1.5.6. изготовитель (manufacturer): Организация, изготовляющая лампы, на которые распространяется настоящий стандарт, на одном или более предприятии одного объединения.

1.5.7. партия (batch): Совокупность ламп одного типа, одновременно предъявленных для испытания на соответствие требованиям настоящего стандарта.

1.5.8. начальные значения (initial readings): Значения световых и электрических параметров, полученные в результате измерений после обжига ламп.

1.5.9. номинальное напряжение (rated voltage): Напряжение или диапазон напряжения, заданное(ый) в соответствии с настоящим стандартом.

Примечание. Если в маркировке на лампе приведен диапазон напряжения, это значит, что возможна эксплуатация ламп при любом значении напряжения в пределах этого диапазона.

1.5.10. испытательное напряжение (test voltage): Номинальное напряжение или, при маркировке диапазоном напряжения, среднее значение диапазона напряжения, если не указано иное.

1.5.11. номинальная мощность (rated wattage): Мощность, заданная в соответствии с настоящим стандартом.

1.5.12. номинальный световой поток (rated luminous flux): Значение светового потока, заданное в соответствии с настоящим стандартом.

1.5.13. стабильность светового потока (lumen maintenance): Отношение светового потока ламп после 75%-й расчетной продолжительности горения к начальному световому потоку, выраженное в процентах.

1.5.14. продолжительность горения (life): Время работы лампы до отказа или до того, как ее эксплуатация становится неэффективной по любому критерию, характеризующему продолжительность горения, указанному в настоящем стандарте.

1.5.15. расчетная продолжительность горения (rated life): Значение продолжительности горения, приведенное в таблице 6.1.

1.5.16. нормальное испытание на продолжительность горения (normal life test): Испытание на продолжительность горения при номинальном напряжении.

1.5.17. ускоренное испытание на продолжительность горения (accelerated life test): Испытание на продолжительность горения при напряжении выше номинального с последующим приведением к величине, эквивалентной продолжительности горения при номинальном напряжении.

1.5.18. усеченное испытание на продолжительность горения (truncated life test): Испытание на продолжительность горения, прерываемое после 125%-й расчетной продолжительности горения.

1.5.19. средняя усеченная продолжительность горения (truncated average life): Среднеарифметическое значение продолжительности горения ламп при усеченном испытании.

2.1. Параметры и характеристики ламп приведены в разделе 6 (таблица 6.1).

3.1.1. Лампы должны соответствовать требованиям настоящего стандарта.

3.1.2. Лампы должны быть сконструированы таким образом, чтобы их характеристики были надежны при правильной эксплуатации, что обеспечивается соответствием ламп требованиям настоящего раздела.

3.1.3. Лампы испытывают по методике Приложения A.

Информационные элементы об исполнении лампы маркируют на лампе или упаковке.

МТ - матированная или эквивалентная матированной (F);

О - опаловая или (ОП) опалиновая (для ламп с белым покрытием) (W).

3.3.1. Размеры ламп должны соответствовать приведенным в разделе 6. Размеры измеряют любыми средствами измерений, обеспечивающими требуемую чертежами точность измерения.

3.3.2. Лампы с цоколями E26, E27 и E40 проверяют на наличие контакта калибрами, указанными на рисунках E.1, E.2 и E.3 Приложения E.

Начальная мощность каждой лампы не должна превышать 104% + 0,5 Вт номинальной мощности, приведенной в таблице 6.1.

Значения номинального светового потока ламп с прозрачными колбами должны быть не менее значений, приведенных в разделе 6 (таблица 6.1).

3.4.2.1. Значение начального светового потока каждой лампы с прозрачной, матированной или с покрытием, эквивалентным матированию, колбой должно быть не менее 93% номинального светового потока.

3.4.2.2. Значение начального светового потока каждой лампы с колбой с белым покрытием или с колбой из молочного стекла должно быть не менее 90% номинального светового потока.

Значения стабильности светового потока каждой лампы после 75%-й расчетной продолжительности горения должны быть не менее значений, указанных в разделе 6 (таблица 6.1).

Примечание. Лампы, не удовлетворяющие этому требованию, считают не соответствующими по продолжительности горения, указанной в 3.6.2.

3.6.1. Значения средней усеченной продолжительности горения при нормальном испытании на продолжительность горения или эквивалентной средней усеченной продолжительности горения при ускоренном испытании на продолжительность горения, определенные по методу, приведенному в B.1.1 Приложения B, должны быть не менее значений, указанных в B.1.2 относительно расчетной продолжительности горения.

3.6.2. Продолжительность горения каждой лампы должна быть не менее 70% расчетной продолжительности горения, указанной в таблице 6.1.

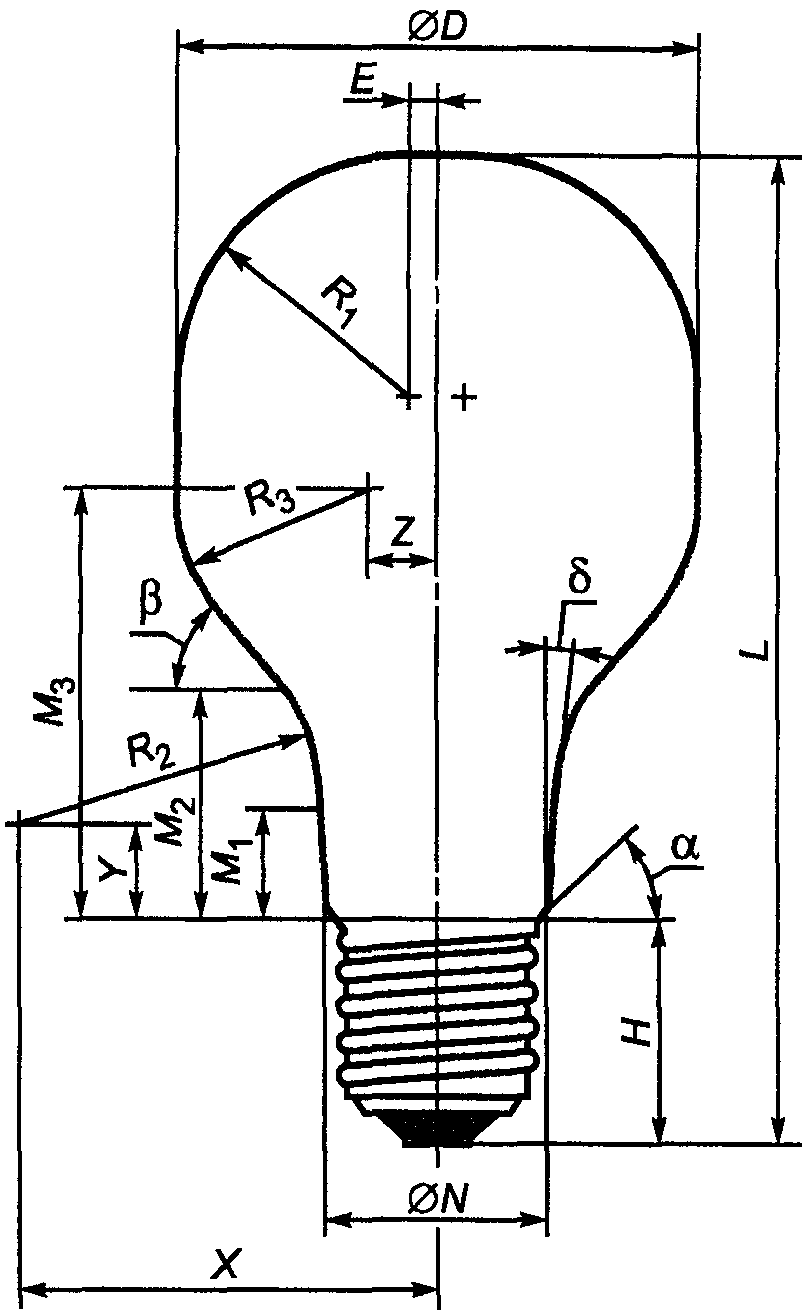

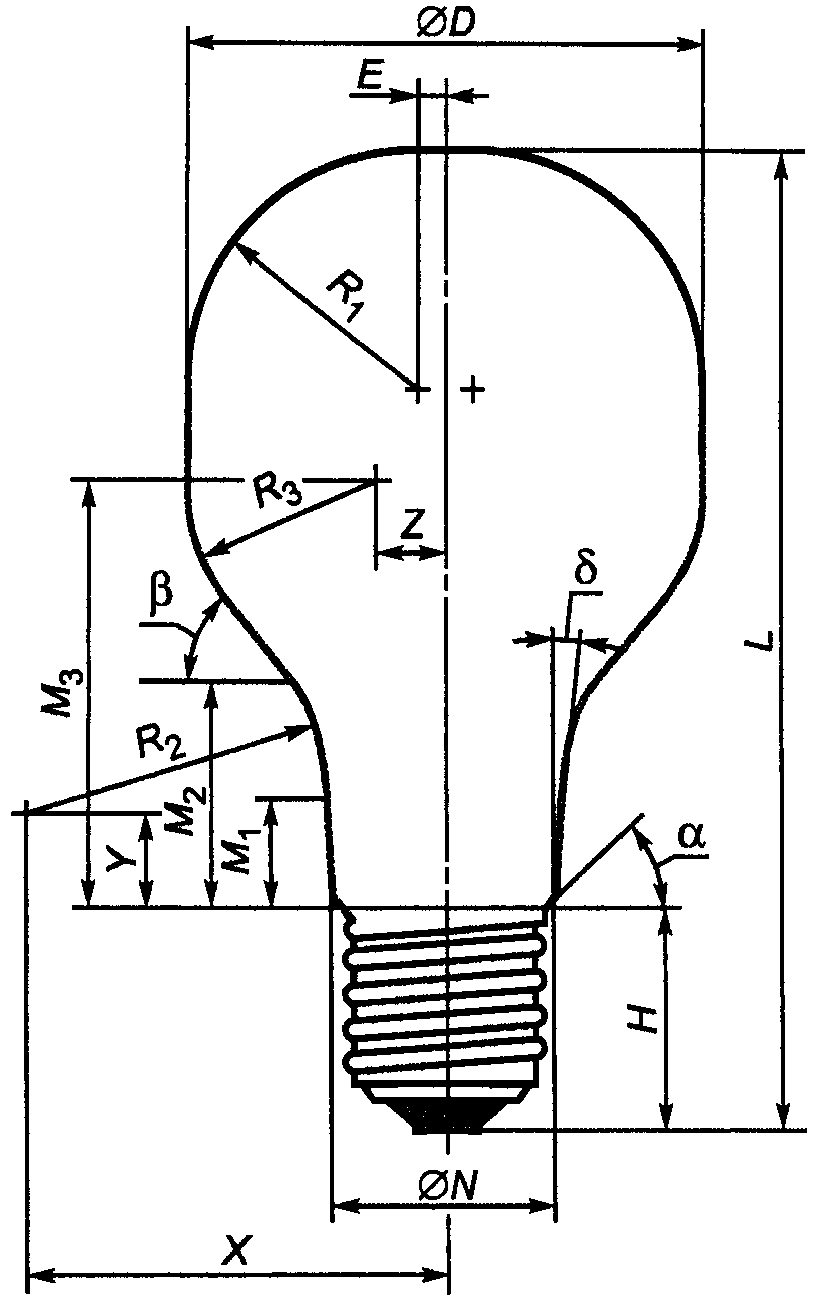

5.1.1. На рисунке 1 графически представлены обозначения размеров для ламп с цоколем B22d.

5.1.2. Цифры, входящие в обозначение типа колбы и указывающие ее номинальный диаметр (таблица 6.1), не применяют для оценки размеров ламп.

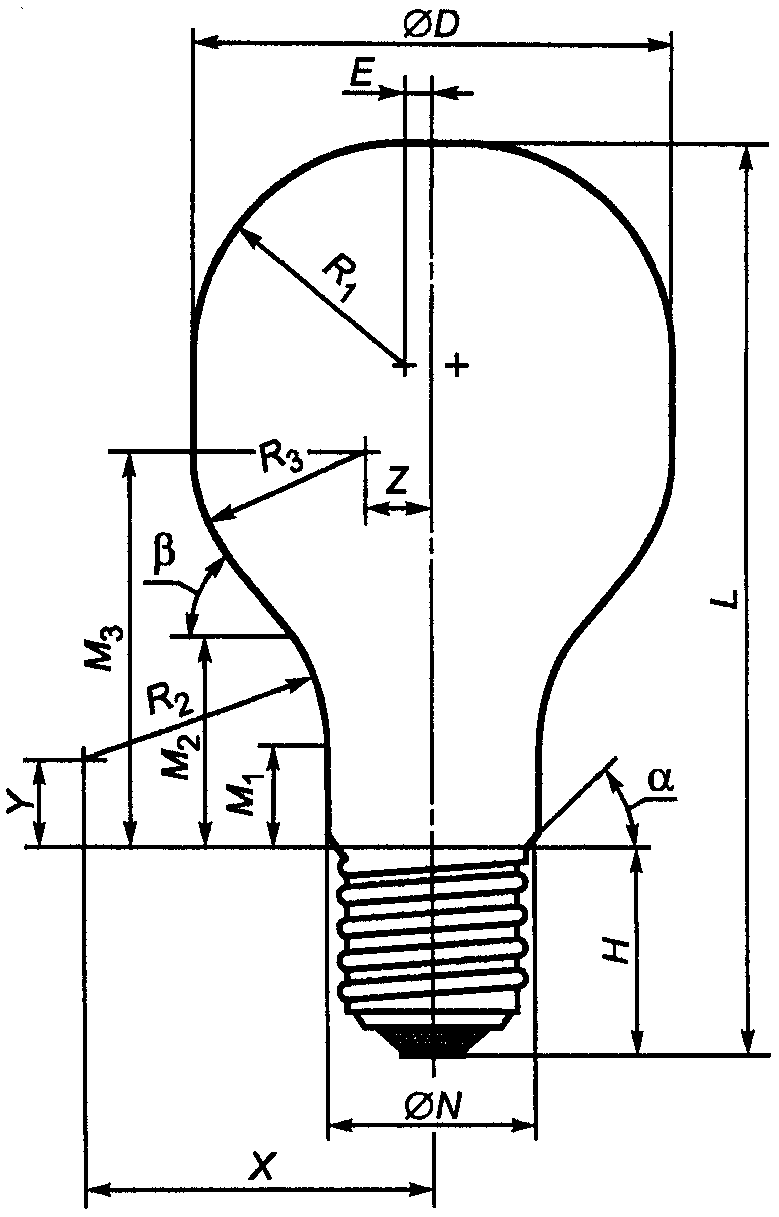

5.2.1. На рисунке 2 графически представлены обозначения размеров для ламп с резьбовым цоколем.

5.2.2. Цифры, входящие в обозначение типа колбы и указывающие ее номинальный диаметр (таблица 6.1), не применяют для оценки размеров ламп.

6.1. Параметры ламп и заданные пределы характеристик приведены в таблице 6.1.

Все измерения проводят при номинальном напряжении испытуемых ламп. Параметры ламп, маркированных диапазоном напряжения, измеряют при испытательном напряжении, равном среднему из диапазона.

Перед измерением начальных значений лампы подвергают обжигу при номинальном напряжении или при напряжении, значения которого составляют до 110% номинального напряжения в течение от 0,04% до 0,1% расчетной продолжительности горения.

Измерения проводят с помощью соответствующего фотометрического шара. Его применяют для определения как начальных значений, так и значения стабильности светового потока. При проведении световых измерений испытательное напряжение поддерживают в пределах +/- 0,2% расчетного значения напряжения лампы.

Лампы должны работать в вертикальном положении цоколем вверх. Ось патрона на испытательном стенде не должна отклоняться от вертикального положения более чем на 5°.

Лампы должны работать в условиях отсутствия вибрации. Не должно быть ощутимых вибраций или ударов при ввертывании (вставлении) в патрон, при работе или включении (выключении) ламп.

A.4.3.1. Патроны на стендах, предназначенных для испытания на продолжительность горения, должны быть прочной конструкции, обеспечивать надежный электрический контакт и предотвращать перегрев.

A.4.3.2. Падение напряжения между точкой измерения напряжения и контактами цоколя не должно превышать 0,1% испытательного напряжения.

A.4.3.3. Штифтовые патроны должны иметь заземленный металлический кожух.

A.4.3.4. Патроны должны быть сконструированы так, чтобы значения крутящего момента, необходимого для вставления или извлечения лампы, не превышали значений, установленных ГОСТ Р 52712 для ламп мощностью до 200 Вт включительно и ГОСТ 12.2.007.13 для ламп мощностью 300 Вт и более.

A.4.4.1. Температура на цоколе лампы при работе не должна превышать наибольшей рабочей температуры цоколя, указанной в ГОСТ Р 52712 для ламп мощностью до 200 Вт включительно и ГОСТ 12.2.007.13 для ламп мощностью 300 Вт и более.

A.4.4.2. Лампы не должны работать при чрезмерно высоких значениях температуры окружающей среды. Не должно быть чрезмерного нагрева ламп другими лампами.

Испытание на продолжительность горения проводят при номинальном или повышенном напряжении. Испытательное напряжение должно быть стабильным по A.4.7.

Примечание. Испытание при повышенном напряжении проводят в основном в целях экономии.

Значение продолжительности горения ламп при номинальном напряжении в случае испытания их при повышенном напряжении рассчитывают по формуле

где - продолжительность горения при номинальном напряжении;

L - продолжительность горения при повышенном напряжении;

- номинальное напряжение;

U - повышенное напряжение;

n = 13 для вакуумных ламп и n = 14 для газополных ламп.

Лампы должны работать на переменном токе номинальной частоты 50 или 60 Гц.

Отклонения напряжения на испытательных стендах не должны превышать 1% испытательного напряжения.

Примечания. 1. Необходимо обеспечивать стабильность напряжения на испытательном стенде и в том случае, когда используют один стабилизатор для нескольких групп ламп. Необходим точный контроль напряжения каждой группы для того, чтобы компенсировать незначительные отклонения напряжения из-за изменений нагрузок. Проверку напряжения и его регулировку желательно проводить ежедневно, в крайнем случае не реже чем через 100 ч.

2. Чувствительность стабилизаторов напряжения к изменениям питающего напряжения должна быть такой, чтобы изменения, превышающие +/- 1%, были скорректированы в течение 1 мин.

3. В случае больших скачков напряжения малой продолжительностью следует руководствоваться Приложением C.

4. Значения сопротивления и индуктивности относятся к схеме со вставленной лампой. При измерении этих параметров включенные в схему стабилизаторы напряжения и приборы для регулировки напряжения должны быть в исходном положении. Если для получения заданных значений необходимы дополнительные небольшие сопротивления или индуктивности, то они должны быть подключены к цепи.

Лампы выключают дважды в сутки не менее чем на 15 мин. Время выключения не должно входить в число часов горения лампы.

Схема испытательного стенда должна иметь характеристики, приведенные в Приложении C.

У ламп, подвергаемых испытанию на продолжительность горения, должен быть измерен световой поток при номинальном напряжении после (75 +/- 2,5)% расчетной продолжительности горения или через эквивалентное число часов в случае ускоренного испытания.

Испытание на продолжительность горения считают законченным через 125% расчетной продолжительности горения (усеченное испытание) или через эквивалентное число часов в случае ускоренного испытания.

B.1. Значение расчетной продолжительности горения оценивают как среднеарифметическое значение продолжительности горения испытуемых ламп при усеченном испытании (средняя усеченная продолжительность горения).

Лампы, работающие после окончания испытания по A.4.11 Приложения A (125% расчетной продолжительности горения), считают имеющими продолжительность горения, равную 125% расчетной продолжительности горения.

При нормальном законе распределения продолжительности горения, значении продолжительности горения каждой лампы по 3.6.2, нормированном значении AQL по продолжительности горения каждой лампы и проведении испытаний до 125% расчетной продолжительности горения средняя усеченная продолжительность горения составляет приблизительно 90% расчетной. Например, лампа мощностью 60 Вт с цоколем E26 - это лампа с расчетной продолжительностью горения 1000 ч; ее средняя усеченная продолжительность горения составляет 900 ч.

B.2. Минимальная средняя усеченная продолжительность горения в зависимости от числа испытуемых ламп приведена в таблице B.1.

Характеристики испытательного стенда приведены в таблице C.1.

--------------------------------

<1> Соответствие стандарту МЭК см. в Приложении G.

Колба, имеющая шаровую часть, соединенную с горлом радиусом, который:

a) имеет центр вне колбы;

b) превышает радиус шаровой части;

c) касателен к горлу и кривизне шаровой части.

Примечание. Эти колбы не имеют участков с заметными прямыми стенками между шаровой частью и радиусом, переходящим в горло.

Колба, имеющая шаровую часть, переходящую в коническую, с цилиндрическим горлом ниже этой части и выше условной линии CD.

Примечание. Условная линия CD - воображаемая линия, перпендикулярная к оси и проходящая через горло лампы, определяющая приблизительное место, в котором верхняя часть цоколя соприкасается с горлом колбы.

--------------------------------

<1> Соответствие стандарту МЭК см. в Приложении G.

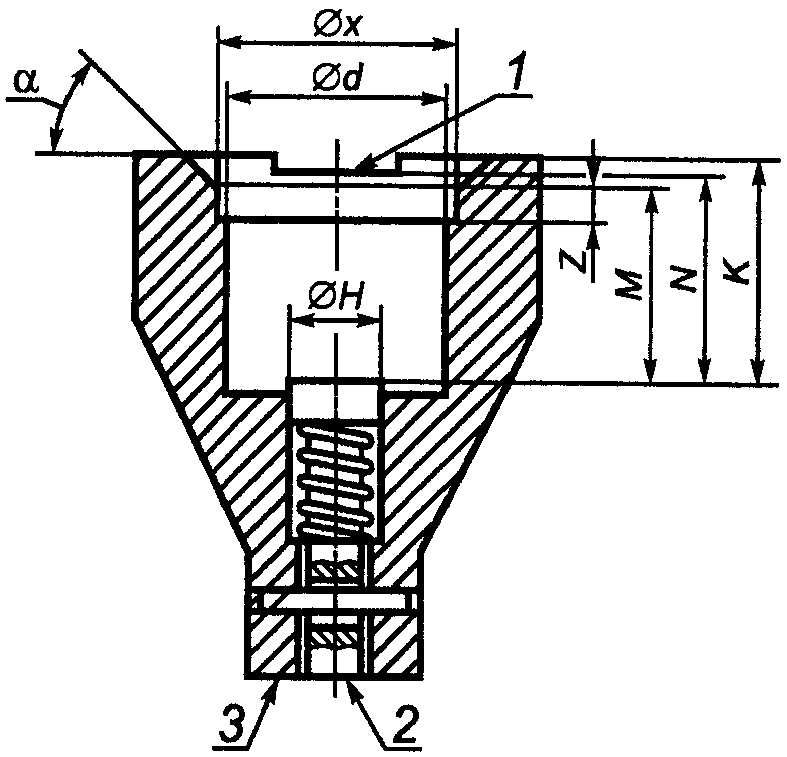

Калибр для проверки наличия контакта ламп с цоколями E26, E26/50x39, E26/51x39 и E26d (без юбок) показан на рисунке E.1.

Рисунок приведен только для иллюстрации основных размеров калибра.

Калибр показан в испытательном положении. В нерабочем положении поверхность плунжера W должна быть выше плоскости корпуса калибра V.

Назначение: Для проверки размеров ламп, влияющих на наличие контакта в патронах E26, E26/50x39, E26/51x39 или E26d.

Проверка: Форму лампы относительно крепления в патроне считают правильной, если лампа может быть вставлена в калибр до тех пор, пока поверхность плунжера W не достигнет поверхности V или не выступит над ней.

Для ламп с цоколями E26/24, когда поверхности V и W совпадают, верх цоколя, включая припой или проводящий материал, не должен быть выше поверхности X.

Обозначения, размеры и предельные отклонения размеров калибра приведены в таблице E.1.

Калибр для проверки наличия контакта ламп с цоколями E27 показан на рисунке E.2.

Рисунок приведен только для иллюстрации основных размеров калибра.

Калибр показан в испытательном положении. В нерабочем положении поверхность плунжера W должна быть выше плоскости корпуса калибра V.

Назначение: Для проверки размеров лампы, влияющих на наличие контакта в патронах.

Проверка: Форму лампы относительно крепления в патроне считают правильной, если лампа может быть вставлена в калибр до тех пор, пока поверхность плунжера W не достигнет поверхности корпуса калибра V.

Обозначения, размеры и предельные отклонения размеров калибра приведены в таблице E.2.

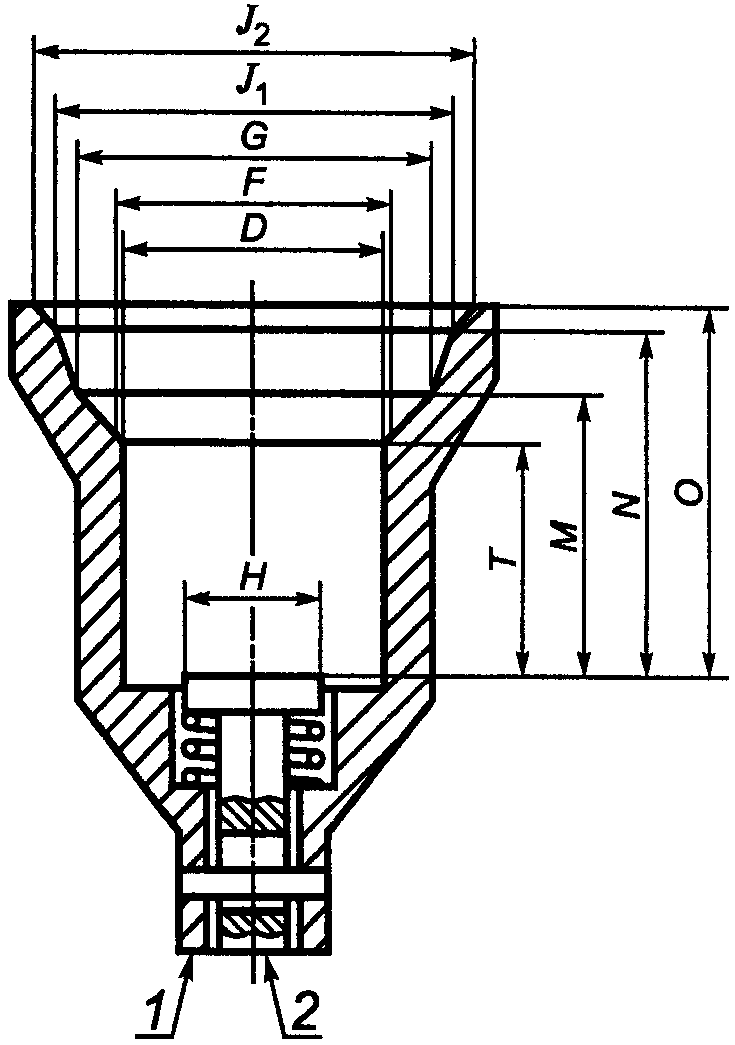

Калибр для проверки наличия контакта ламп с цоколями E40 показан на рисунке E.3.

Рисунок приведен только для иллюстрации основных размеров калибра.

Калибр показан в испытательном положении. В бездействующем состоянии поверхность плунжера W должна быть выше поверхности корпуса калибра V.

Назначение: Для проверки размеров ламп, влияющих на наличие контакта в патронах.

Проверка: Форму колбы относительно крепления в патроне считают правильной, если лампа может быть вставлена в калибр до тех пор, пока плоскость W не достигнет поверхности V или не выступит над ней.

Обозначения, размеры и предельные отклонения размеров калибра приведены в таблице E.3.

--------------------------------

<1> Соответствие стандарту МЭК приведено в Приложении G.

--------------------------------

<1> Ниже этой линии применим соответствующий калибр.

--------------------------------

<1> Ниже этой линии применим соответствующий калибр.
