"ГОСТ Р ИСО 7044-2009. Гайки шестигранные самостопорящиеся цельнометаллические с фланцем. Классы точности A и B"
(утв. Приказом Ростехрегулирования от 18.06.2009 N 202-ст)

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

1. Подготовлен Федеральным государственным унитарным предприятием "Центральный Ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт" (ФГУП "НАМИ") на основе собственного перевода стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 229 "Крепежные изделия".

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 июня 2009 г. N 202-ст.

4. Настоящий стандарт идентичен международному стандарту ИСО 7044:1997 "Гайки шестигранные цельнометаллические самостопорящиеся, с фланцем. Классы изделия A и B" (ISO 7044:1997 "Prevailing torque type all-metal hexagon nuts with flange - Product grades A and B").

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении B.

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Настоящий стандарт устанавливает характеристики шестигранных самостопорящихся цельнометаллических гаек с фланцем с резьбой от М5 до М20, класса точности A с резьбой до М16 и класса точности B с резьбой больше М16 и классов прочности 8, 9, 10 и 12.

В особых случаях, когда требуются другие требования, чем установленные в настоящем стандарте, их следует выбирать из международных стандартов, таких как, например, ИСО 261, ИСО 965-2, ИСО 2320 и ИСО 4759-1.

ИСО 225:1983. Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров

ИСО 261:1998. Резьбы метрические ИСО общего назначения. Общий план

ИСО 965-2:1998. Резьбы метрические. ИСО общего назначения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего применения. Средний класс точности

ИСО 2320:2008. Гайки стальные самостопорящиеся. Механические и функциональные свойства

ИСО 3269:2000. Изделия крепежные. Приемочный контроль

ИСО 4042:1999. Изделия крепежные. Электролитические покрытия

ИСО 4759-1:2000. Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C

ИСО 6157-2:1995. Изделия крепежные. Дефекты поверхности. Часть 2. Гайки

ИСО 8992:2005. Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек.

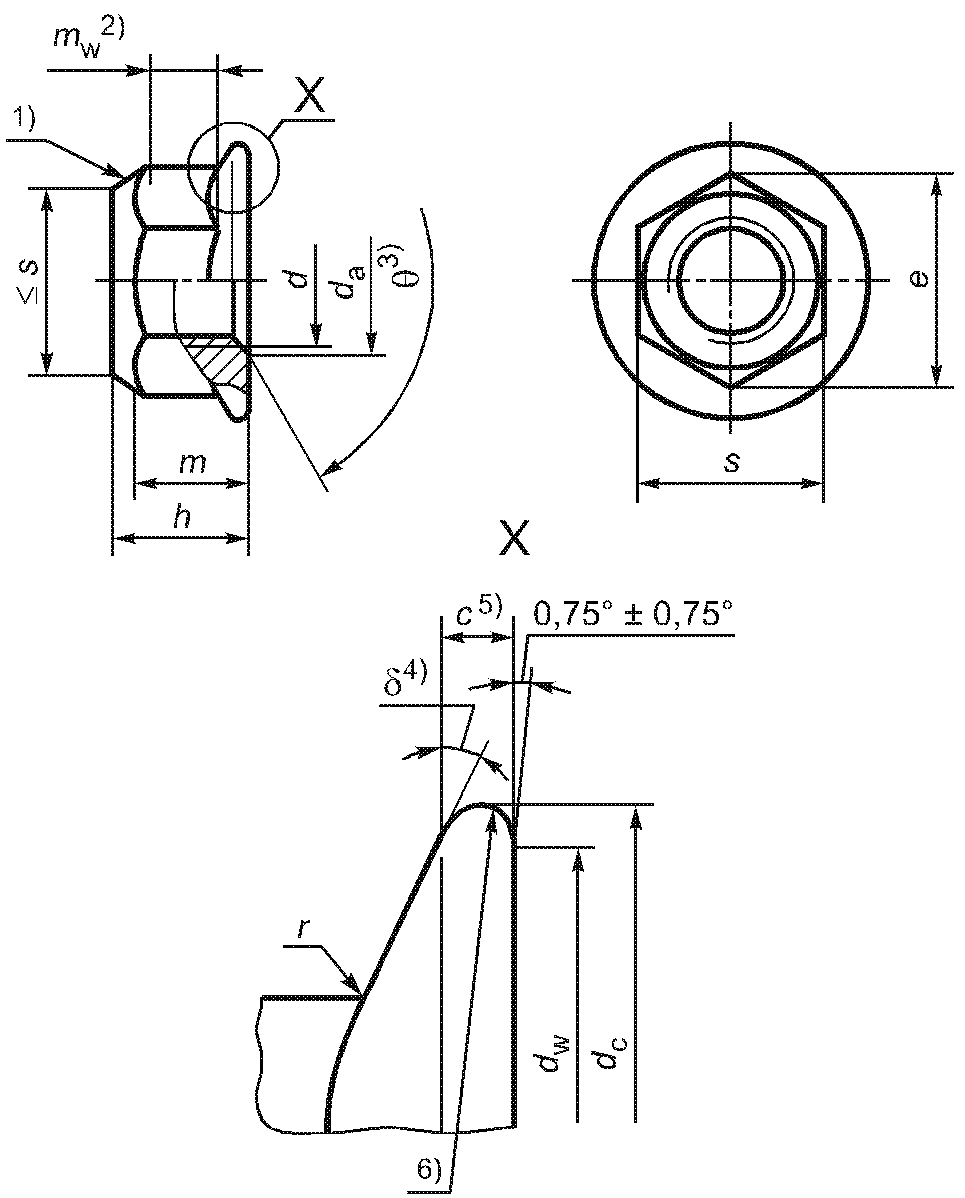

Размеры шестигранной самостопорящейся гайки с фланцем указаны на рисунке 1 и в таблице 1.

--------------------------------

<1> Форма обжатого участка по выбору изготовителя.

<2> - высота зацепления ключом, смотри таблицу 1.

<3> .

<4> .

<5> c измеряется от .

<6> Свободный пресс-контур.

Символы и их обозначения установлены в ИСО 225.

Технические требования приведены в таблице 2.

Пример условного обозначения гайки шестигранной самостопорящейся цельнометаллической с фланцем с резьбой М12 и классом прочности 8:

A.1. Рекомендуемый метод контроля шестигранника

Схема контроля приведена на рисунке A.1. Размеры калибров - в соответствии с таблицей A.1.

Примечание. .

Для контроля шестигранника используют два плоских кольцевых калибра A и B, чтобы показать соответствие установленным значениям высоты шестигранника, высоты зацепления под ключ, заполнения углов и диаметра описанной окружности. Калибр A устанавливают на шестигранник до упора на фланец. Калибр B устанавливают на верхнюю часть гайки по нормали к ее оси. Калибры A и B не должны соприкасаться.

A.2. Рекомендуемый метод контроля фланца

Схема контроля приведена на рисунке A.1. Размеры калибров - в соответствии с таблицей A.1.

Гайку устанавливают на плоскую поверхность. Калибр C - плоская пластина или кольцевой калибр - применяют для доказательства, что толщина фланца не менее установленной. Приемочный критерий - отсутствие контакта между калибрами C и A, когда гайка расположена на плоской поверхности.
