"ГОСТ Р 50339.1-92 (МЭК 269-2-86). Низковольтные плавкие предохранители. Часть 2. Дополнительные требования к плавким предохранителям промышленного назначения"
(утв. Постановлением Госстандарта РФ от 08.10.1992 N 1337)

1. Подготовлен и внесен Акционерным обществом "Электрические низковольтные аппараты и системы".

Разработчики: Г.А. Гапоненко; Р.С. Хмельницкий, канд. техн. наук (руководитель темы); О.М. Точилин; А.И. Маргулис; А.Н. Бриллиант; А.В. Андреева.

2. Утвержден и введен в действие Постановлением Госстандарта России от 08.10.1992 N 1337.

Настоящий стандарт подготовлен методом прямого применения международного стандарта МЭК 269-2-86 "Низковольтные плавкие предохранители. Часть 2. Дополнительные требования к плавким предохранителям промышленного назначения" и полностью ему соответствует.

3. Срок проверки - 1998 г.

4. Введен впервые.

5. Ссылочные нормативно-технические документы

Настоящий стандарт распространяется на плавкие предохранители, предназначенные для применения, в основном, в промышленных установках, и устанавливает нормы, правила и методы испытаний, которые дополняют или исключают соответствующие разделы и/или пункты ГОСТ Р 50339.0.

Нумерация пунктов и таблиц данного стандарта аналогична нумерации по ГОСТ Р 50339.0, дополнительные таблицы обозначены прописными латинскими буквами.

Плавкие предохранители промышленного назначения должны соответствовать всем требованиям настоящего стандарта и стандарта ГОСТ Р 50339.0.

1.1. Область распространения

Требования настоящего стандарта предъявляют к плавким предохранителям, эксплуатируемым в промышленных установках, в которых плавкие вставки предохранителей доступны для эксплуатации и замены только уполномоченному на это квалифицированному персоналу.

1.2. Цель

В настоящем стандарте устанавливают следующие характеристики плавких предохранителей:

- минимальная номинальная отключающая способность;

- времятоковые характеристики;

- характеристики ;

- стандартные конструкционные характеристики;

- потери мощности и рассеиваемая мощность.

Плавкие предохранители классифицируют в соответствии с классификацией системы плавких предохранителей, к которой они принадлежат.

5.3.2. Номинальные токи держателей плавких предохранителей должны соответствовать указанным в ГОСТ Р 50339.3.

5.5. Номинальные потери мощности в плавкой вставке и номинальная мощность, рассеиваемая держателем

Номинальные потери и рассеиваемая мощность характеризуют систему плавких предохранителей.

Их значения для систем плавких предохранителей указаны в ГОСТ Р 50339.3.

5.6. Пределы времятоковых характеристик

Пределы времятоковых характеристик плавких вставок gG и gM при температуре окружающего воздуха 20 °C приведены в табл. 2 и 3 ГОСТ Р 50339.0.

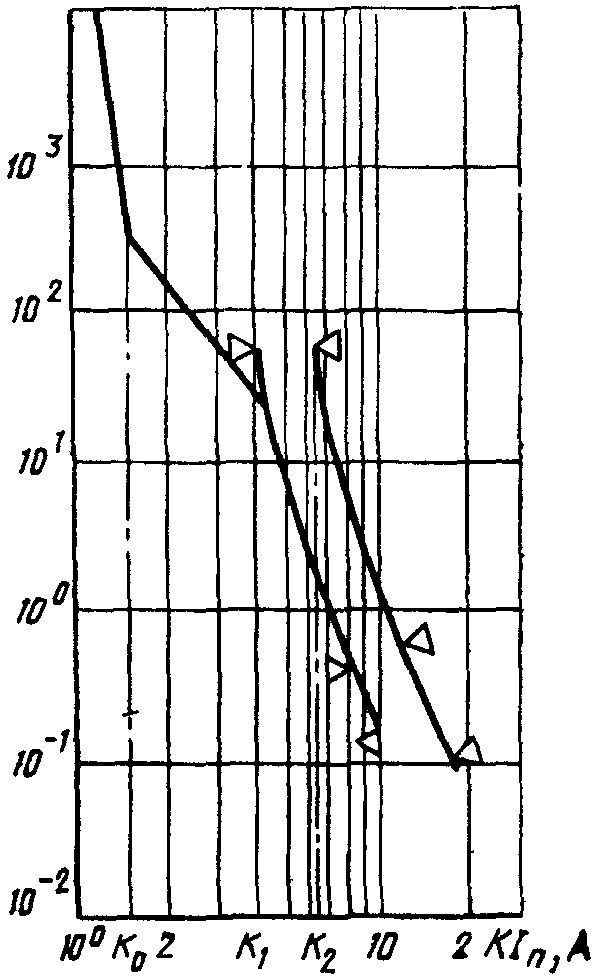

Пределы времятоковых характеристик плавких вставок aM при температуре окружающего воздуха 20 °C приведены в табл. A и на черт. 1. Стандартизованные значения коэффициентов: .

5.7.2. Минимальная отключающая способность

Значения минимальной отключающей способности должны соответствовать указанным в табл. B.

Дополнительно к требованиям ГОСТ Р 50339.0 устанавливают:

6.1. Маркировку держателей - габарит;

6.2. Маркировку плавких вставок:

- габарит или его обозначение;

- номинальную отключающую способность.

7.7. Характеристика

Наибольшие допустимые значения для плавких вставок aM указаны в табл. C при испытательном напряжении в условиях испытания 2 для плавких вставок с наибольшим номинальным током для каждой однородной серии.

8.4.3.3. Проверка времятоковых характеристик и их граничных значений

8.4.3.3.2. Проверка граничных значений

Приведенные ниже испытания можно проводить при пониженном напряжении.

Для плавких вставок aM дополнительно к указанным в ГОСТ Р 50339.0 проводят испытания при токах, указанных в 1-й строке табл. A.

Плавкая вставка должна сработать в течение времен, указанных во 2-й строке табл. A при соответствующих им токах, и не должна сработать в течение времен, указанных в 3-й строке табл. A при соответствующих им токах.

8.9.1. Проверка термостойкости держателя

Держатели, оснащенные плавкими вставками с максимальными потерями мощности, соответствующими рассеиваемой держателями энергии, должны предварительно быть испытаны на воздействие циклических токов согласно п. 8.4.3.2 ГОСТ Р 50339.0. После охлаждения до нормальной температуры следует проверить отключающую способность при токе в соответствии с п. 8.5 ГОСТ Р 50339.0.

Плавкие вставки, корпус или наполнитель которых содержит органическое вещество, должны подвергаться такому же испытанию при токах и .

8.11.1. Механическая прочность

8.11.1.1. Механическая прочность держателей

Держатель, оснащенный эталонной плавкой вставкой согласно ГОСТ Р 50339.0 либо плавкой вставкой с наибольшими значениями номинального тока и потерь мощности, допустимыми для данного держателя, должен быть подвергнут испытанию на превышение температуры при номинальном токе.

В конце испытания на превышение температуры плавкую вставку следует 100 раз вставить в основание предохранителя и извлечь из него.

По завершении этих испытаний все части должны оставаться целыми и нормально функционировать.

Соблюдение этих требований должно проверяться дополнительным испытанием на превышение температуры при номинальном токе. В результате этого испытания превышение температуры частей не должно увеличиться более чем на 5 К или больше, чем на 15% по сравнению с результатами испытаний на превышение температуры, проведенных перед испытанием на механическую прочность.
