"ГОСТ Р 71732-2024. Национальный стандарт Российской Федерации. Оптика и фотоника. Патроны центрировочные. Конструкция"
(утв. и введен в действие Приказом Росстандарта от 24.10.2024 N 1505-ст)

"ГОСТ Р 71732-2024. Национальный стандарт Российской Федерации. Оптика и фотоника. Патроны центрировочные. Конструкция"
(утв. и введен в действие Приказом Росстандарта от 24.10.2024 N 1505-ст)




Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 24 октября 2024 г. N 1505-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОПТИКА И ФОТОНИКА
ПАТРОНЫ ЦЕНТРИРОВОЧНЫЕ
КОНСТРУКЦИЯ
Optics and photonics. Centering chucks. Construction
ГОСТ Р 71732-2024
ОКС 37.020
Дата введения
1 сентября 2025 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением "Российский институт стандартизации" (ФГБУ "Институт стандартизации")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 296 "Оптика и фотоника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2024 г. N 1505-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
Введение
Настоящий стандарт разработан на основе отраслевого стандарта ОСТ 3-3320-89 "Патроны центрировочные. Конструкция" в соответствии с требованиями статьи 35 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации".
1 Область применения
Настоящий стандарт распространяется на центрировочные патроны, предназначенные для крепления и центрирования линз диаметром от 3 до 350 мм.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 1435 Прутки, полосы и мотки из инструментальной нелегированной стали. Общие технические условия
ГОСТ 1491 Винты с цилиндрической головкой классов точности A и B. Конструкция и размеры
ГОСТ 4543 Металлопродукция из конструкционной легированной стали. Технические условия
ГОСТ 5950 Прутки, полосы и мотки из инструментальной легированной стали. Общие технические условия
ГОСТ 6402 Шайбы пружинные. Технические условия
ГОСТ 7338 Пластины резиновые и резинотканевые. Технические условия
ГОСТ 10007 Фторопласт-4. Технические условия
ГОСТ 13766 Пружины винтовые цилиндрические сжатия и растяжения I класса, разряда 1 из стали круглого сечения. Основные параметры витков
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Исполнения центрировочных патронов
Изготавливают патроны восьми исполнений:
- исполнение 1 - патроны для линз диаметром от 3 до 6 мм;
- исполнение 2 - патроны для центрирования и обработки фасонным инструментом конструктивных фасок линз диаметром от 3 до 10 мм;
- исполнение 3 - патроны для линз диаметром свыше 6 до 16 мм включительно;
- исполнение 4 - патроны для линз диаметром свыше 16 до 24 мм включительно;
- исполнение 5 - патроны для линз диаметром свыше 24 до 100 мм включительно;
- исполнение 6 - правые патроны для линз диаметром свыше 10 до 100 мм включительно;
- исполнение 7 - патроны для линз диаметром свыше 50 до 100 мм включительно;

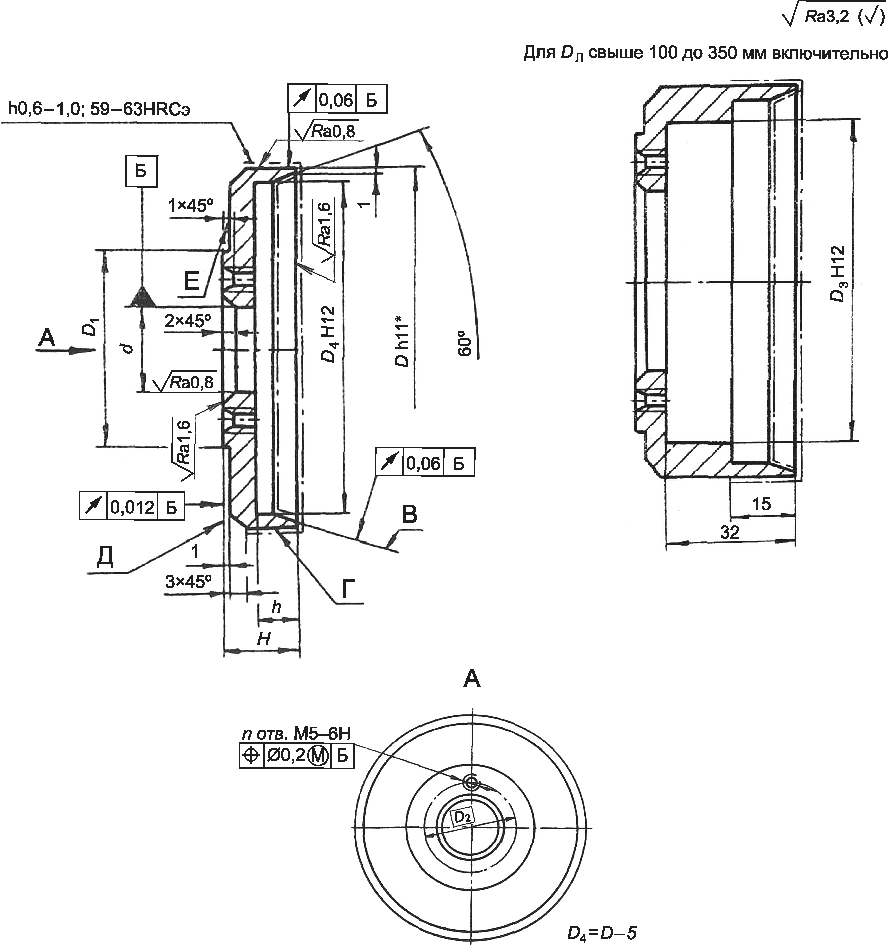

- исполнение 8 - патроны для линз диаметром свыше 100 до 350 мм включительно.
4 Конструкции и размеры центрировочных патронов исполнений 1 - 5
4.1 Конструкция и размеры центрировочных патронов исполнений 1 - 5 должны соответствовать указанным на рисунках 1 - 4, в таблице 1 и требованиям 4.2 - 4.10.
--------------------------------
<*> Размеры для справок.

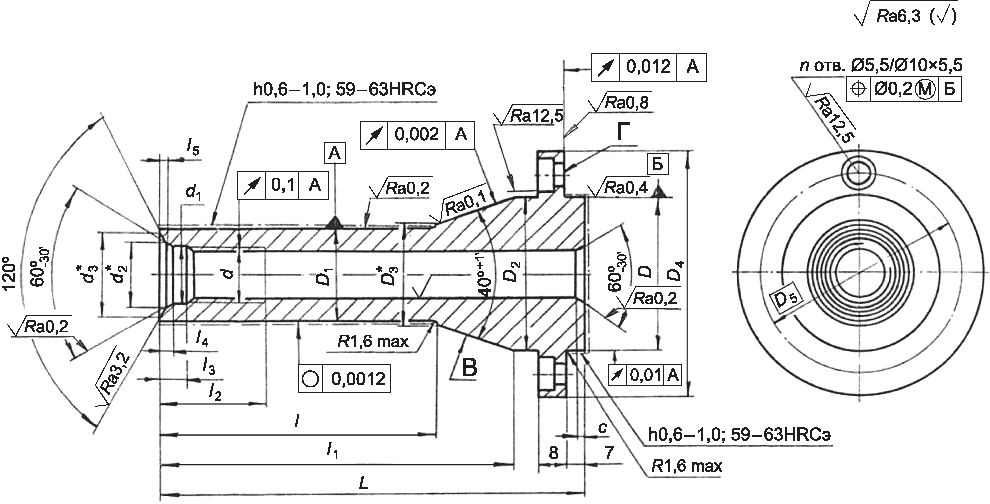

Рисунок 1 - Конструкция и размеры центрировочных
патронов исполнения 1

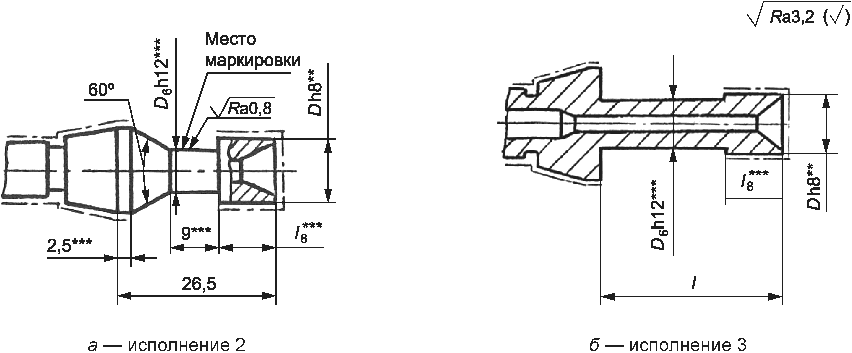

Рисунок 2 - Конструкция и размеры центрировочных
патронов исполнений 2 и 3

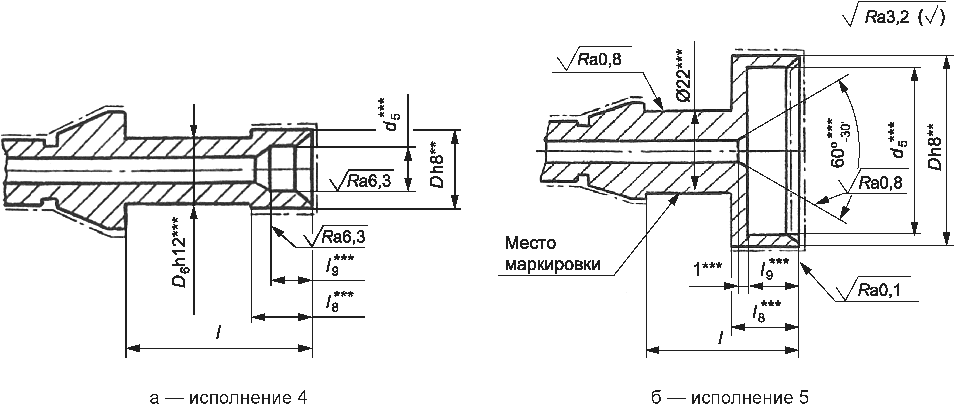

Рисунок 3 - Конструкция и размеры центрировочных
патронов исполнений 4 и 5
- световой диаметр

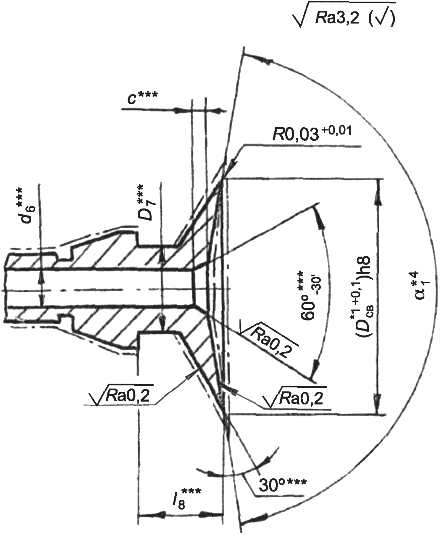

Рисунок 4 - Конструкция и размеры центрировочных
патронов исполнений 1 - 5
Таблица 1
Размеры центрировочных патронов исполнений 1 - 5
Обозначение патрона
Исполнение
Диаметр обрабатываемой линзы DЛ, мм
D1
-0,008, мм
D2, мм
D3 <***>, мм
D4 <***>, мм
D5 <***>, мм
D6 <***>, мм
D7 <***>, мм
d 6H, мм
d1 <*>, мм
d2 <*>, мм
d3 <*>, мм
d4 <***>, мм
d5 <***>, мм
d6 <***>, мм
Номинальный
Предельное отклонение
3.7126-0331
1
От 3 до 6 включ.
10
16
-0,027
11,63
D+2,1
D+0,5
-
2,5
М6
6,4
8,0
8,5
1
-
1,0
3.7126-0332
2
От 3 до 10 включ.
17
-
-
D-0,5
3.7126-0333
3
Св. 6 до 10 включ.
16
5,0
3
3,0
3.7126-0334
Св. 10 до 16 включ.
14
24
-0,033
16,00
8,0
М10
10,5
12,5
13,2
6
6,0
3.7126-0335
3.7126-0336
4
Св. 16 до 24 включ.
12,0
-
D-5
8,4
3.7126-0337
3.7126-0338
5
Св. 24 до 100 включ.
-
18,0
3.7126-0339
Примечание - Масса рассчитана для наибольшего диаметра обрабатываемой линзы в заданном интервале.
Окончание таблицы 1
Обозначение патрона
Исполнение
L, мм
l, мм
l1, мм
l2, мм
l3, мм
l4, не менее, мм
l5, мм
l6, мм
l7 <***>, мм
l8 <***>, мм
l9 <***>, мм
c <***>, мм
Масса, кг, не более
Номинальная
Предельное отклонение
Номинальная
Предельное отклонение
Номинальная
Предельное отклонение
Номинальная
Предельное отклонение
3.7126-0331
1
56
15
+/- 0,135
32
+/- 0,195
38
+/- 0,195
15
+1,1
35
1,53
3,5
3
6
-
60°
0,5
0,034
3.7126-0332
2
66
-
-
31
-
-
10
3.7126-0333
3
56
15
+/- 0,135
32
38
+/- 0,195
12
0,04
3.7126-0334
90
20
+/- 0,165
56
+/- 0,230
67
+/- 0,230
20
+1,3
60
1,9
4,5
5
0,142
3.7126-0335
115
45
+/- 0,195
0,185
3.7126-0336
4
90
20
+/- 0,165
-
9
0,190
3.7126-0337
115
45
+/- 0,195
0,260
3.7126-0338
5
90
20
+/- 0,165
17
13
70°
1,0
0,235
3.7126-0339
115
45
+/- 0,195
0,320
Примечание - Масса рассчитана для наибольшего диаметра обрабатываемой линзы в заданном интервале.
Пример условного обозначения центрировочного патрона для центрирования линз D = 4 мм, L = 56 мм и с углом :
Патрон 3.7126-0331-4-56-60 ГОСТ Р 71732-2024
Для варианта исполнения 1:
Патрон 3.7126-0331-4-56-60-I ГОСТ Р 71732-2024
4.2 <**> - размеры рекомендуемые, задаются технологом (Dmax = DЛ - 0,1; Dmin = Dсв + 0,4).
4.3 <***> - размеры рекомендуемые, задаются конструктором.
4.4 <*4> - размеры 120°, 160°, 180° рекомендуемые, задаются конструктором.
4.5 Острые кромки следует притупить радиусом R = 0,3 мм.
4.6 Неуказанные предельные отклонения размеров: H14, h14, .
4.7 Поверхность Б проверяют калибром на краску. Сопряжение должно быть не менее 90% длины образующей.
4.8 Материал - сталь марки У8А по ГОСТ 1435, материал-заменитель - сталь ХВГ по ГОСТ 5950.
4.9 Покрытие - Хим.Окс.прм. (химическое оксидирование с промасливанием), кроме поверхностей А, Б, В, Г, Д.
4.10 Маркируют условное обозначение патрона, указывают размеры D, L и угол ; допускается указывать только размеры D, L и угол .
5 Конструкция и размеры правых патронов исполнения 6
5.1 Конструкция, общие размеры и обозначения правых патронов исполнения 6 должны соответствовать указанным на рисунке 5, в таблице 2 и требованиям 5.1.1 - 5.1.3.
а - для DЛ от 10 до 24 мм включительно
б - для DЛ свыше 24 до 100 мм включительно
1 - патрон; 2 - втулка; 3 - вкладыш

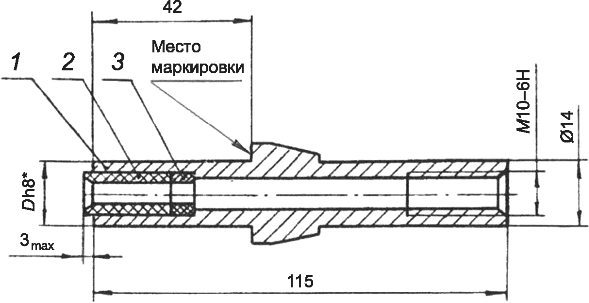

Рисунок 5 - Конструкция и общие размеры
правых патронов исполнения 6
Таблица 2
Обозначения правых патронов и деталей
Обозначение патрона
Диаметр обрабатываемой линзы DЛ, мм
Масса, кг, не более
Обозначение детали
Позиция 1
Патрон - 1 шт.
Позиция 2
Втулка - 1 шт.
Позиция 3
Вкладыш - 1 шт.
3.7126-0341
От 10 до 16 включ.
0,186
3.7126-0341/001
3.7126-0341/002
3.7126-0341/003
3.7126-0342
0,187
3.7126-0342/002
3.7126-0342/003
3.7126-0343
0,188
3.7126-0343/002
3.7126-0343/003
3.7126-0344
Св. 16 до 18 включ.
0,204
3.7126-0342/001
3.7126-0345
Св. 18 до 20 включ.
0,226
3.7126-0343/001
3.7126-0344/002
3.7126-0344/003
3.7126-0346
Св. 20 до 24 включ.
0,266
3.7126-0344/001
3.7126-0347
Св. 24 до 100 включ.
3.7126-0345/001
3.7126-0348
0,334
3.7126-0345/002
3.7126-0345/003
3.7126-0349
0,343
3.7126-0346/002
3.7126-0346/003
3.7126-0351
0,360
3.7126-0347/002
3.7126-0347/003
3.7126-0352
Св. 24 до 100 включ.
0,398
3.7126-0345/001
3.7126-0348/002
3.7126-0348/003
3.7126-0353
0,452
3.7126-0349/002
3.7126-0349/003
Пример условного обозначения правого патрона для центрирования линз диаметром D = 11 мм:
Патрон 3.7126-0341-11 ГОСТ Р 71732-2024
5.1.1 <*> - размеры рекомендуемые, задаются технологом (Dmax = DЛ - 0,1 и Dmin = Dсв + 0,4; Dсв - световой диаметр).
5.1.2 Втулки 2 и вкладыши 3 (см. рисунок 5) выбирают в зависимости от диаметра обрабатываемой линзы. Допускается вкладыш 3 заменить пружиной сжатия по ГОСТ 13766.
5.1.3 Маркируют условное обозначение патрона, указывают размер D; допускается указывать только размер D.
5.2 Конструкция и размеры патронов (см. рисунок 5, позиция 1) должны соответствовать указанным на рисунке 6, в таблице 3 и требованиям 5.2.1 - 5.2.6.
а - для DЛ от 10 до 24 мм включительно
б - для DЛ свыше 24 до 100 мм включительно
--------------------------------
<*> Размеры для справок.

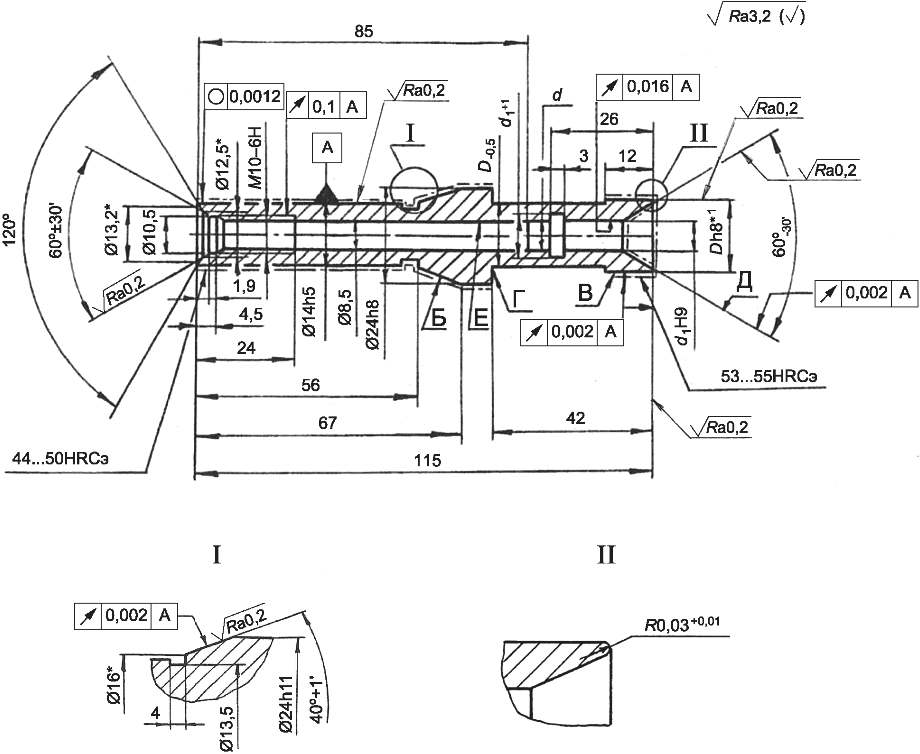

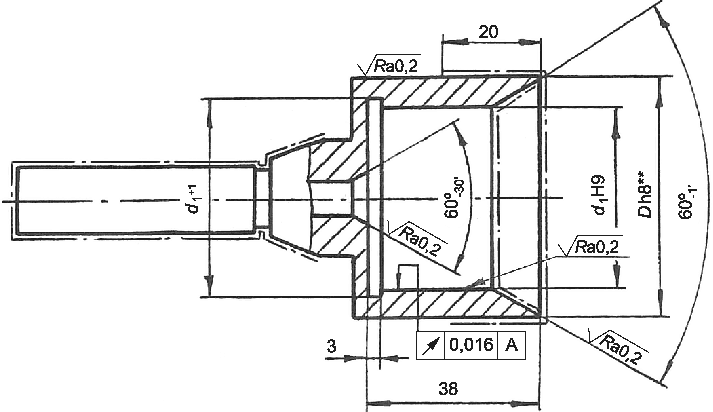

Рисунок 6 - Конструкция и размеры
правых патронов исполнения 6
Таблица 3
Размеры патронов
Обозначение патрона
Диаметр обрабатываемой линзы DЛ, мм
d, мм
d1, мм
Масса, кг, не более
3.7126-0341/001
От 10 до 16 включ.
D - 3
D - 5
0,185
3.7126-0342/001
Св. 16 до 18 включ.
D - 3
D - 6
0,200
3.7126-0343/001
Св. 18 до 20 включ.
8
0,220
3.7126-0344/001
Св. 20 до 24 включ.
D - 8
0,260
3.7126-0345/001
Св. 24 до 100 включ.
-
D - 10
0,320
Примечание - Масса рассчитана для наибольшего диаметра обрабатываемой линзы в заданном интервале.
Пример условного обозначения патрона для центрирования линз диаметром D = 11 мм:
Патрон 3.7126-0341/001-11 ГОСТ Р 71732-2024
5.2.1 <*1> - размер рекомендуемый, задается технологом (Dmax = DЛ - 0,1; Dmin = Dсв + 0,4; Dсв - световой диаметр).
5.2.2 Острые кромки следует притупить радиусом R = 0,3 мм.
5.2.3 Неуказанные предельные отклонения размеров: H14, h14, .
5.2.4 Поверхность Б проверяют калибром на краску. Сопряжение должно быть не менее 90% длины образующей.
5.2.5 Материал - сталь марки У8А по ГОСТ 1435, материал-заменитель - сталь ХВГ по ГОСТ 5950.
5.2.6 Покрытие - Хим.Окс.прм., кроме поверхностей А, Б, В, Г, Д, поверхность Е - эмаль XC-II07 IM черная, УХЛ4.
5.3 Конструкция и размеры втулок (см. рисунок 5, позиция 2) должны соответствовать указанным на рисунке 7, в таблице 4 и требованиям 5.3.1 - 5.3.4.
Рисунок 7 - Конструкция и размеры втулок
Таблица 4
Размеры втулок
Обозначение втулки
D, мм
d, мм
L, мм
Масса, кг, не более
3.7126-0341/002
От 5 до 7 включ.
D - 3
20
0,001
3.7126-0342/002
Св. 7 до 9 включ.
D - 4
0,002
3.7126-0343/002
Св. 9 до 12 включ.
D - 5
0,003
3.7126-0344/002
Св. 12 до 16 включ.
D - 6
0,005
3.7126-0345/002
Св. 16 до 22 включ.
30
0,011
3.7126-0346/002
Св. 22 до 30 включ.
D - 7
0,018
3.7126-0347/002
Св. 30 до 40 включ.
D - 8
0,028
3.7126-0348/002
Св. 40 до 60 включ.
D - 10
0,054
3.7126-0349/002
Св. 60 до 90 включ.
D - 12
28
0,093
Примечание - Масса рассчитана для наибольшего диаметра втулки в заданном интервале.
Пример условного обозначения втулки диаметром D = 6 мм:
Втулка 3.7126-0341/002-6 ГОСТ Р 71732-2024
5.3.1 <*> - допускается применять угол равный 60°, 90°.
5.3.2 Острые кромки следует притупить радиусом R = 0,3 мм.
5.3.3 Неуказанные предельные отклонения размеров: H14, h14.
5.3.4 Материал - стержень Ф-4 высший сорт по ГОСТ 10007.
5.4 Конструкция и размеры вкладышей (см. рисунок 5, позиция 3) должны соответствовать указанным на рисунке 8 и в таблице 5.
Рисунок 8 - Размеры вкладышей
Таблица 5
Размеры вкладышей
Обозначение вкладыша
D, мм
d, мм
H, мм
Масса, кг, не более
3.7126-0341/003
От 5 до 7 включ.
D - 3
8
0,001
3.7126-0342/003
Св. 7 до 9 включ.
D - 4
3.7126-0343/003
Св. 9 до 12 включ.
D - 5
3.7126-0344/003
Св. 12 до 16 включ.
D - 6
3.7126-0345/003
Св. 16 до 22 включ.
D - 8
10
0,003
3.7126-0346/003
Св. 22 до 30 включ.
D - 10
0,006
3.7126-0347/003
Св. 30 до 40 включ.
D - 16
0,012
3.7126-0348/003
Св. 40 до 60 включ.
D - 20
0,024
3.7126-0349/003
Св. 60 до 90 включ.
0,039
Примечание - Масса рассчитана для наибольшего диаметра вкладыша в заданном интервале.
Пример условного обозначения вкладыша диаметром D = 6 мм:
Вкладыш 3.7126-0341/003-6 ГОСТ Р 71732-2024
Материал - пластина 1, лист ТМКЩ по ГОСТ 7338.
5.5 Размеры и шероховатость поверхностей обеспечиваются инструментом.
6 Конструкции и размеры патронов исполнений 7, 8
6.1 Конструкция и размеры патронов исполнений 7, 8 должны соответствовать указанным на рисунке 9, в таблице 6 и требованиям 6.1.1 - 6.1.3.

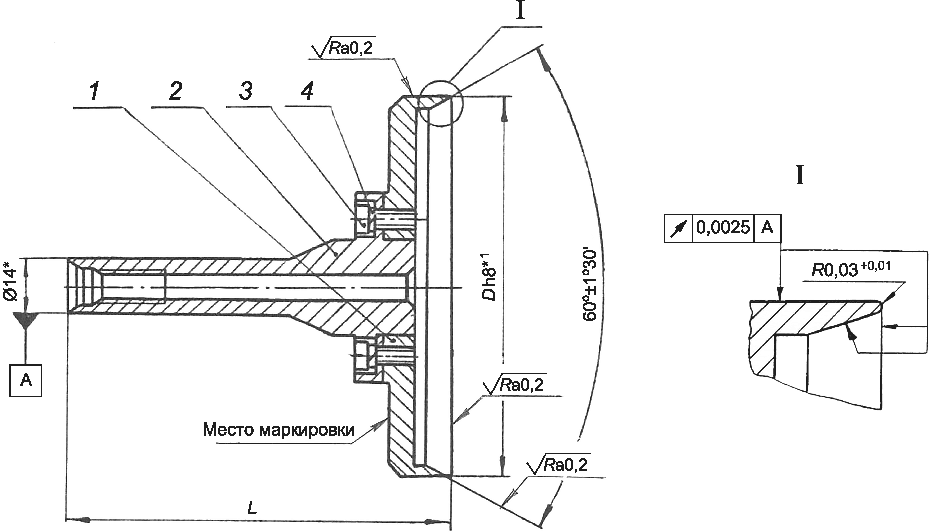

а - исполнение 7

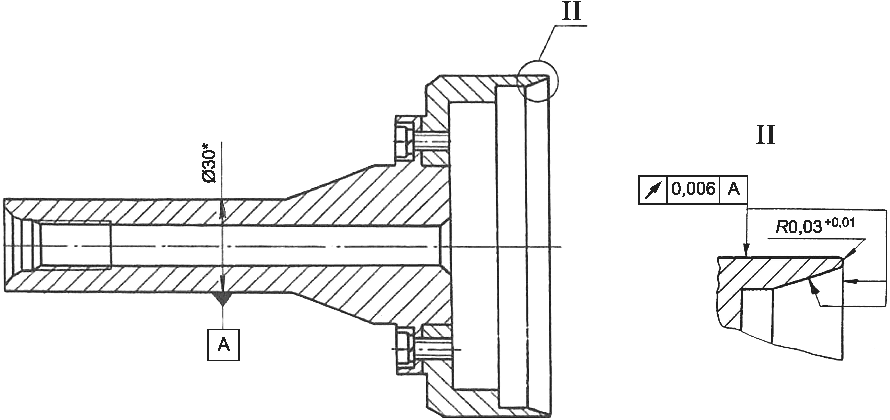

б - исполнение 8
--------------------------------
<*> Размеры для справок.
1 - головка; 2 - хвостовик; 3 - винт
по ГОСТ 1491; 4 - шайба по ГОСТ 6402
Рисунок 9 - Конструкция и размеры патронов исполнений 7, 8
Таблица 6
Размеры патронов исполнений 7, 8
Обозначение патрона
Исполнение
Диаметр обрабатываемой линзы DЛ, мм
L, мм
Масса, кг, не более
Номинальная
Предельное отклонение
3.7126-0354
7
От 50 до 100 включ.
98
-0,87
2,112
3.7126-0355
8
Св. 100 до 350 включ.
170
-1,00
6,049
Примечание - Масса рассчитана для наибольшего диаметра обрабатываемой линзы в заданном интервале.
Продолжение таблицы 6
Обозначение патрона
Исполнение
Обозначение детали
Позиция 1
Головка - 1 шт.
Позиция 2
Хвостовик - 1 шт.
3.7126-0354
7
3.7126-0354/001
3.7126-0354/002
3.7126-0355
8
3.7126-0355/001
3.7126-0355/002
Примечание - Масса рассчитана для наибольшего диаметра обрабатываемой линзы в заданном интервале.
Окончание таблицы 6
Обозначение патрона
Исполнение
Обозначение детали
Позиция 3
Винт В.М5-6дХ12.66.019 по ГОСТ 1491
Позиция 4
Шайба 5 65Г 019 по ГОСТ 6402
Количество
3.7126-0354
7
4
4
3.7126-0355
8
6
6
Примечание - Масса рассчитана для наибольшего диаметра обрабатываемой линзы в заданном интервале.
Пример условного обозначения патрона для центрирования линз диаметром D = 60 мм:
Патрон 3.7126-0354-60 ГОСТ Р 71732-2024
6.1.1 <*1> - размер рекомендуемый, задается технологом (Dmax = DЛ - 0,1; Dmin = Dсв + 0,4; Dсв - световой диаметр).
6.1.2 Неуказанные предельные отклонения размеров: h14.
6.1.3 Маркируют условное обозначение патрона, указывают размер D; допускается указывать только размер D.
6.2 Конструкция и размеры головки 1 должны соответствовать указанным на рисунке 10, в таблице 7 и требованиям 6.2.1 - 6.2.4.
Рисунок 10 - Конструкция и размеры головки
Таблица 7
Размеры головки
Обозначение головки
Диаметр обрабатываемой линзы DЛ, мм
D1, мм
D2, мм
d, мм
Номинальный
Предельное отклонение
3.7126-0354/001
От 50 до 100 включ.
50
36
24
+0,021
3.7126-0355/001
Св. 100 до 350 включ.
80
65
50
+0,025
Примечание - Масса рассчитана для наибольшего диаметра линзы в заданном интервале.
Окончание таблицы 7
Обозначение головки
H, мм
h, мм
n
Масса, кг, не более
Номинальная
Предельное отклонение
3.7126-0354/001
17
-0,18
10
4
1,823
3.7126-0355/001
39
-0,25
16
6
5,392
Примечание - Масса рассчитана для наибольшего диаметра линзы в заданном интервале.
Пример условного обозначения головки для центрирования линз диаметром D = 80 мм:
Головка 3.7126-0354/001-80 ГОСТ Р 71732-2024
6.2.1 <*> - размер рекомендуемый, задается технологом (Dmax = DЛ - 0,5; Dmin = Dсв + 1; Dсв - световой диаметр).
6.2.2 Неуказанные предельные отклонения размеров: H14, h14, .
6.2.3 Материал - сталь марки 20Х по ГОСТ 4543.
6.2.4 Покрытие - Хим.Окс.прм., кроме поверхностей Б, В, Г, Д, Е.

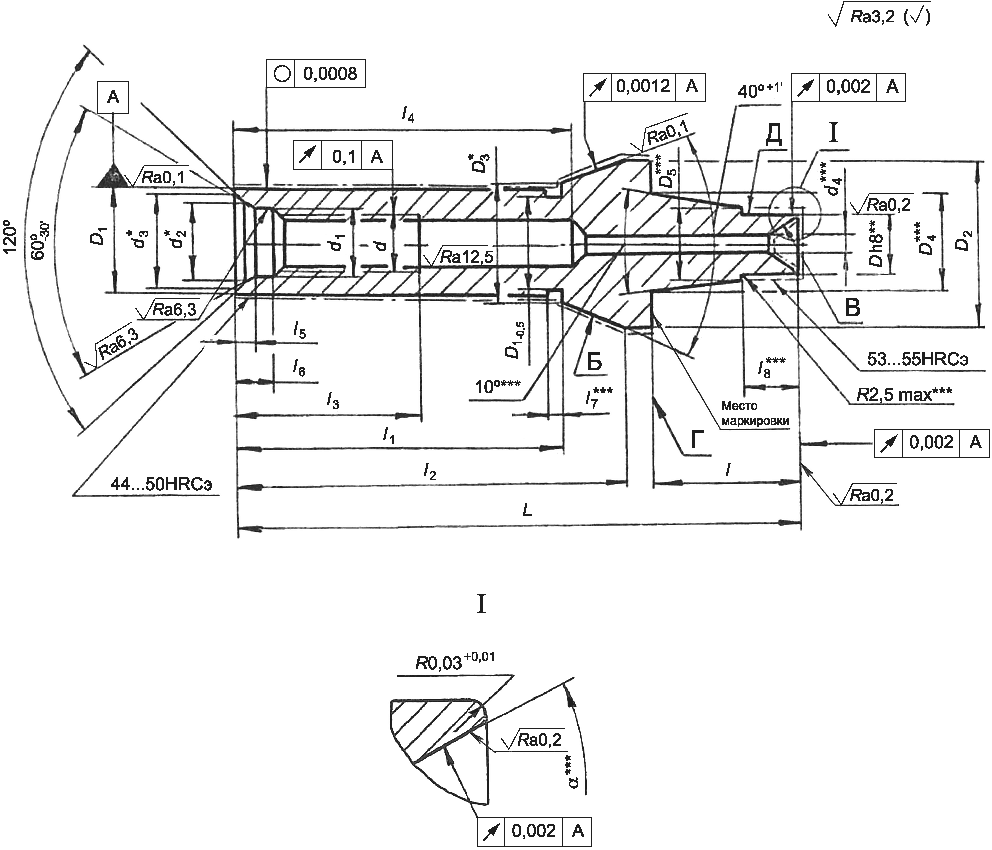

6.3 Конструкция и размеры хвостовика 2 должны соответствовать указанным на рисунке 11, в таблице 8 и требованиям 6.3.1 - 6.3.4.
--------------------------------
<*> Размеры для справок.
Рисунок 11 - Конструкция и размеры хвостовика
Таблица 8
Размеры хвостовика
Обозначение хвостовика
D, мм
D1, мм
D2, мм
D3 <*>, мм
D4, мм
D5, мм
d
6H, мм
Номинальный
Предельное отклонение
Номинальный
Предельное отклонение
Номинальный
Предельное отклонение
Номинальный
Предельное отклонение
3.7126-0354/002
24
+/- 0,0065
14
-0,008
24
-0,13
16,0
50
-0,25
36
М10
3.7126-0355/002
50
+/- 0,0080
30
-0,009
50
-0,16
31,8
80
-0,30
65
М16
Продолжение таблицы 8
Обозначение хвостовика
d1, мм
d2 <*>, мм
d3 <*>, мм
L, мм
l, мм
l1, мм
l2, мм
Номинальная
Предельное отклонение
Номинальная
Предельное отклонение
Номинальная
Предельное отклонение
Номинальная
Предельное отклонение
3.7126-0354/002
10,5
12,5
13,2
88
-0,35
56
+/- 0,195
67
+/- 0,21
24
+1,3
3.7126-0355/002
17,0
20,0
22,0
138
-0,40
90
+/- 0,270
115
+/- 0,27
32
+1,6
Окончание таблицы 8
Обозначение хвостовика
l3,
мм
l4,
мм
L5,
мм
c,
мм
n
Масса, кг, не более
3.7126-0354/002
4,5
1,9
-
1,0
4
0,289
3.7126-0355/002
8,0
3,2
0,6
1,6
6
0,667
Пример условного обозначения хвостовика диаметром D = 24 мм:
Хвостовик 3.7126-0354/002-24 ГОСТ Р 71732-2024
6.3.1 Неуказанные предельные отклонения размеров: H14, h14, .
6.3.2 Поверхность В проверяют калибром на краску. Сопряжение должно быть не менее 90% длины образующей.
6.3.3 Материал - сталь марки 20Х по ГОСТ 4543.
6.3.4 Покрытие - Хим.Окс.прм., кроме поверхностей А, Б, В, Г.
УДК 621.9.114-531.4:535.82 (088.8):006.354
ОКС 37.020
Ключевые слова: оптика, фотоника, патроны центрировочные, конструкция, линзы, крепление



Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/16/gost_60602.html



На эту страницу сайта можно сделать ссылку:






На правах рекламы:
