3.1.3 индуктор-соленоид: Источник магнитного поля в магнитотерапии, представляющий собой металлическую многовитковую катушку без сердечника, на которую подается электрический ток.
3.1.4 индуктор-электромагнит: Источник магнитного поля в магнитотерапии, состоящий из ферромагнитного сердечника и металлической обмотки вокруг него, на которую подается электрический ток.
3.1.5
3.1.6
Примечание - Наряду с термином "медицинские изделия" часто применяют термины "медицинская техника" и "медицинское оборудование", являющиеся частными по отношению к термину "медицинские изделия".
3.1.7
3.1.8 неудовлетворительные результаты испытаний: Результаты, не соответствующие требованиям нормативной и эксплуатационной документации.
3.1.9
3.1.10
3.1.11
3.1.12
3.1.13
3.1.14
3.1.15
3.1.16 удовлетворительные результаты испытаний: Результаты, соответствующие требованиям нормативной и эксплуатационной документации.
3.1.17
3.2 Сокращения
В настоящем стандарте применены следующие сокращения:
ВрМП - вращающееся магнитное поле;
КТС - контроль технического состояния;
МИ - медицинское изделие;
МО - медицинская организация;
ПеМП - переменное магнитное поле;
ПМП - постоянное магнитное поле;
ПуМП - пульсирующее магнитное поле;
СИ - средство измерений;
ЭД - эксплуатационная документация.
Магнитное поле по изменению значений магнитной индукции и направлению силовых линий во времени подразделяют на:
- ПМП: магнитная индукция не изменяется ни по значению, ни по направлению;
- ПеМП: магнитная индукция изменяется как по значению, так и по направлению;
- ПуМП - вид ПеМП: значение магнитной индукции изменяется, направление не изменяется;
- ВрМП - поле, вектор магнитной индукции которого перемещается в пространстве.
Магнитное поле по способу генерации подразделяют на:
- непрерывное;
- прерывистое (импульсное) с различной частотой, формой и длительностью импульсов.
Магнитотерапию классифицируют:
1) по частоте:
- низкочастотная (до 1 кГц),
- среднечастотная (от 1 кГц до 1 МГц),
- высокочастотная (более 1 МГц);
2) по интенсивности:
- низкой интенсивности (менее 0,5 мТл),
- средней интенсивности (от 0,5 до 50 мТл),
- высокой интенсивности (от 50 до 500 мТл),
- сверхвысокой интенсивности (более 500 мТл).
В настоящее время в магнитотерапии применяют преимущественно низкочастотные переменные магнитные поля средней интенсивности.
Картины магнитного поля, создаваемые индукторами, представлены в приложении А.
5.1 Испытания проводят с целью определения технического состояния аппаратов в определенный момент времени.
Испытания необходимо проводить по ГОСТ Р 56606-2015 (пункты 4.3.1 - 4.3.3).
В случае получения неудовлетворительных результатов испытаний службой управления качеством (или ответственным за производственный контроль) МО должны быть приняты меры по приведению характеристик к требуемым значениям с последующим проведением испытаний с целью подтверждения данных характеристик.
5.2 При испытаниях на соответствие требованиям настоящего стандарта должны быть проверены следующие характеристики:
- амплитудное значение индукции магнитного поля;
- частота следования импульсов;
- временные параметры режимов (длительность паузы, длительность импульса);
- параметры электробезопасности - в соответствии с ГОСТ Р МЭК 60601-1 и ГОСТ Р МЭК 62353.
5.3 Типы испытаний
Предусмотрено три типа испытаний: приемочные, периодические и испытания на постоянство параметров.
При испытаниях проверке подлежат характеристики, указанные в 5.2, если иное не предусмотрено ЭД производителя (изготовителя).
5.3.1 Приемочные испытания
Приемочные испытания проводят при вводе в эксплуатацию новых МИ, в том числе после их значительной модификации (при замене или изъятии их составных элементов или блоков), регулировки функциональных блоков, введения новых элементов или блоков, их замены или изъятия.
При поступлении в МО при вскрытии упаковки МИ обязательно необходимо подвергать проверке на комплектность и целостность.
Цель испытаний состоит в подтверждении эксплуатационных параметров МИ по соглашению между производителем (изготовителем) и владельцем МИ (как оговорено в договоре) в соответствии с ГОСТ Р 56606-2015 (пункт 4.3.1).
5.3.2 Периодические испытания и испытания на постоянство параметров
В процессе эксплуатации необходимо проводить периодические испытания по ГОСТ Р 56606-2015 (пункт 4.3.2) и испытания на постоянство параметров по ГОСТ Р 56606-2015 (пункт 4.3.3).
Периодические испытания характеризуются измерением основных параметров с целью определения функционального состояния МИ в конкретный момент времени.
Результаты периодических испытаний являются основой для уточнения службой управления качеством (или ответственным за производственный контроль) МО программы контроля качества. При неудовлетворительных результатах периодических испытаний проводят необходимые мероприятия по ГОСТ Р 56606-2015 (раздел 5), затем снова проводят КТС МИ по ГОСТ Р 56606-2015 (пункт 4.3.2).
Испытания на постоянство параметров проводят в том случае, если это установлено производителем (изготовителем).
При удовлетворительных результатах испытаний после периодических испытаний проводят испытания на постоянство параметров для определения их базовых значений.
Испытания на постоянство параметров при эксплуатации проводят через одинаковые промежутки времени и непосредственно после профилактического технического обслуживания и текущего (мелкого) ремонта, а также при подозрении на нарушение правильности функционирования МИ.
5.4 Документы и исходные данные для испытаний
Для проведения испытаний необходимы следующие документы и исходные данные:
- реквизиты документов, подтверждающих, что изделие является медицинским;
- ЭД (паспорт/руководство по эксплуатации/технические условия и др.);
- иные документы, состав и содержание которых определены между заказчиком испытаний и исполнителем работ по испытаниям.
5.5 Требования к техническому обеспечению испытаний
Необходимое техническое обеспечение для проведения испытаний:
- прибор для измерения температуры;
- прибор для измерения относительной влажности;
- измеритель магнитной индукции (миллитесламетр);
- измеритель временных параметров сигнала;
- прибор для измерения параметров электробезопасности.
Испытания необходимо проводить с применением контрольно-измерительного оборудования, внесенного в реестр СИ и прошедшего государственную поверку, в соответствии с ГОСТ Р 56606-2015 (подраздел 4.3).
Основные технические характеристики СИ для проведения испытаний согласно 5.2 представлены в таблице 1.
Таблица 1
применяемые при испытаниях
Условия выполнения испытаний должны соответствовать следующим:
- температура воздуха - от 18 °C до 28 °C;
- относительная влажность воздуха - не более 80%;
- атмосферное давление - от 86 до 106 кПа.
Перед проведением испытаний убеждаются в соблюдении требований 5.6.
Место проведения испытаний должно быть оборудовано устойчивой поверхностью с диэлектрическим покрытием, розетками электросети с заземляющим контактом.
Перед проведением испытаний следует подготовить СИ согласно ЭД, а также проверить целостность сетевого кабеля, состояние корпуса, индукторов, разъемов и проводов/кабелей, органов управления и индикации, работу блокировок (при наличии), а также отсутствие системных ошибок.
Примечание - При наличии методик, предусмотренных производителем (изготовителем), их необходимо применять в дополнение к настоящему стандарту для получения результатов измерений с гарантированной точностью в соответствии с принятым методом.
6.1 Амплитудное значение индукции магнитного поля
При измерении амплитудного значения индукции магнитного поля погрешность установки не должна превышать +/- 20%, если иное не указано в ЭД производителя (изготовителя).
Погрешность установки индукции магнитного поля на каждой ступени аппарата определяют в соответствии с ЭД производителя (изготовителя).
Проверку амплитудного значения индукции магнитного поля проводят по типовой схеме, представленной на рисунке 1.
![]() 1 - аппарат; 2 - индуктор; 3 - измерительный зонд;
4 - измеритель магнитной индукции
индукции магнитного поля
Перед проведением испытаний собирают схему, состоящую из испытуемого аппарата, индуктора и измерителя магнитной индукции.
Вставляют вилку сетевого шнура в розетку электросети и включают аппарат (при наличии ступеней интенсивности воздействия переключают аппарат на последнюю ступень). Устанавливают переключатель измерителя магнитной индукции на требуемый диапазон измерений и располагают измерительный зонд таким образом, чтобы он оказался в точке расположения пациента относительно индуктора (в зависимости от конфигурации магнитного поля - распределения линий магнитной индукции), причем плоскость зонда была перпендикулярна к вектору магнитной индукции. Фиксируют значения магнитной индукции.
6.2 Частота следования импульсов
При измерении частоты следования импульсов погрешность установки не должна превышать +/- 20%, если иное не указано в ЭД производителя (изготовителя).
Проверку частоты следования импульсов проводят по типовой схеме, представленной на рисунке 2.
![]() 1 - аппарат; 2 - индуктор; 3 - измерительный зонд;
4 - измеритель магнитной индукции; 5 - частотомер
Перед проведением испытаний собирают схему, состоящую из испытуемого аппарата, индуктора, измерителя магнитной индукции и частотомера.
Вставляют вилку сетевого шнура в розетку электросети и включают аппарат. Поочередно устанавливают задаваемые частоты следования импульсов и фиксируют значения частоты следования импульсов.
Примечание - При отсутствии аналогового входа для подключения частотомера к измерителю магнитной индукции проверку частоты следования импульсов проводят по типовой схеме, представленной на рисунке 3.
![]() 1 - аппарат; 2 - индуктор; 3 - щуп; 4 - частотомер
при отсутствии аналогового входа для подключения частотомера
к измерителю магнитной индукции
6.3 Временные параметры режимов (длительность паузы, длительность импульса)
Проверку временных параметров режимов проводят по типовой схеме, представленной на рисунке 4.
![]() 1 - аппарат; 2 - индуктор; 3 - измерительный зонд;
4 - измеритель магнитной индукции; 5 - частотомер
Примечание - При отсутствии аналогового входа для подключения частотомера к измерителю магнитной индукции проверку временных параметров режимов проводят по типовой схеме, представленной на рисунке 5.
![]() 1 - аппарат; 2 - индуктор; 3 - щуп; 4 - частотомер
при отсутствии аналогового входа для подключения частотомера
к измерителю магнитной индукции
Вставляют вилку сетевого шнура в розетку электросети и включают аппарат. Поочередно устанавливают режимы воздействия и фиксируют значения.
Содержание и оформление протокола не должны противоречить требованиям ГОСТ Р 58973.
Если хотя бы один из параметров, перечисленных в 5.2, не соответствует требованиям к погрешности его установления, если иное не указано в ЭД на конкретное МИ, аппарат не допускается применять для лечения, пока такое несоответствие не будет устранено.
(справочное)

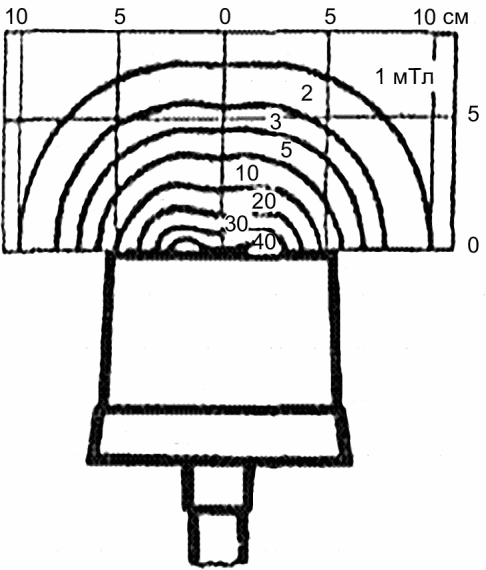

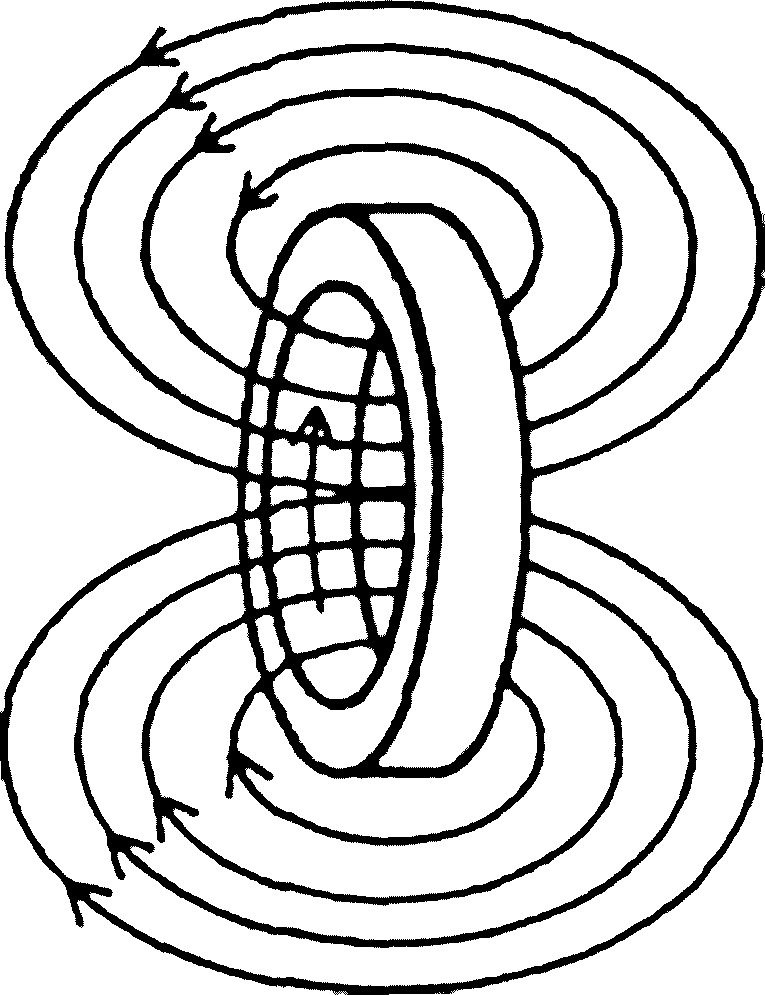

![]() Рисунок А.1 - Картина магнитного поля,
создаваемая индуктором-соленоидом

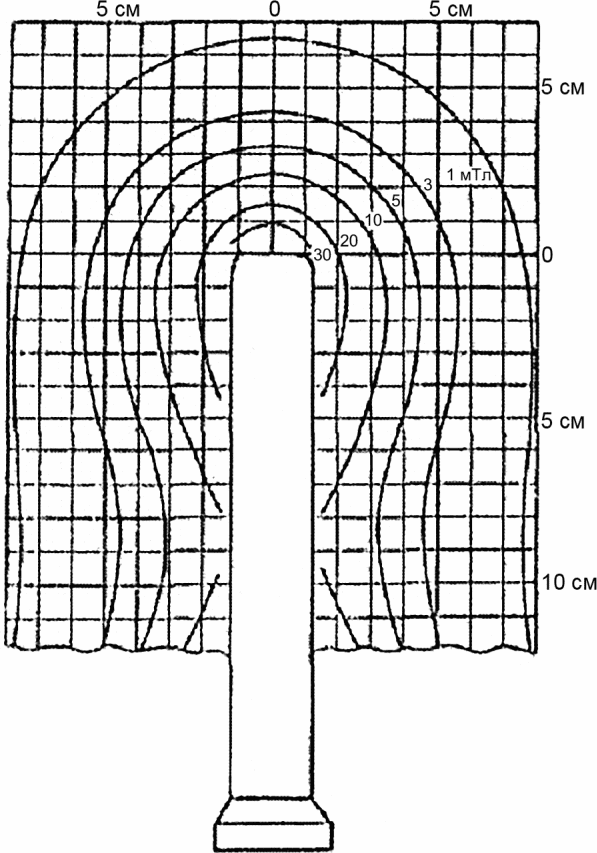

![]() Рисунок А.2 - Картина магнитного поля,
создаваемая индуктором-электромагнитом (прямоугольным)

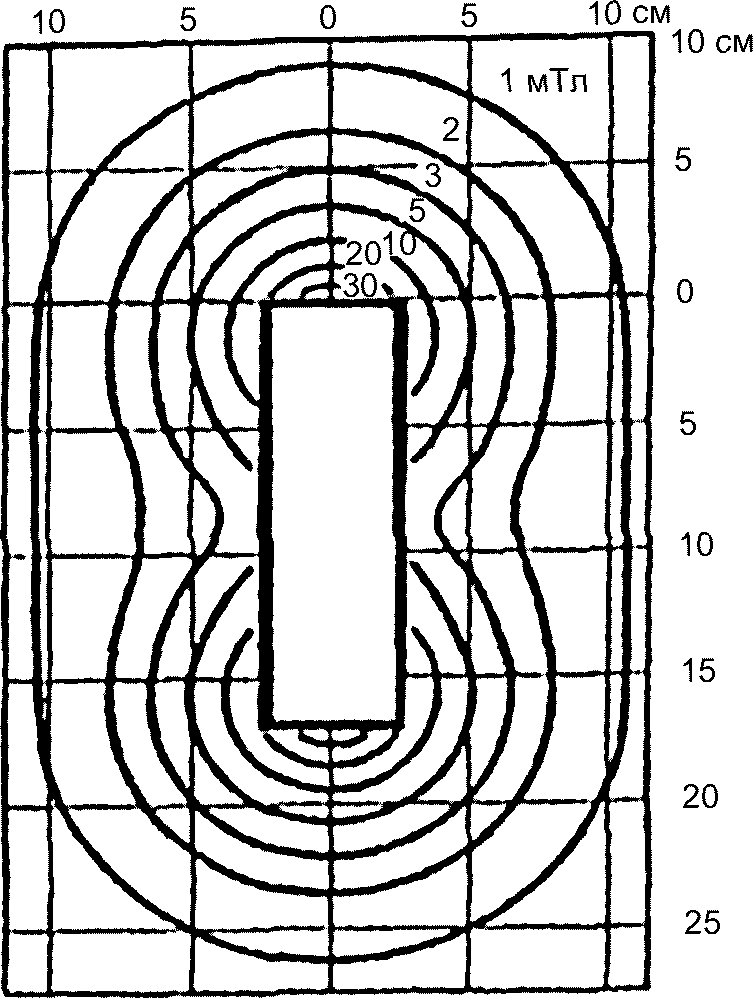

![]() Рисунок А.3 - Картина магнитного поля,
создаваемая индуктором-электромагнитом (цилиндрическим)
![]() Рисунок А.4 - Картина магнитного поля,
создаваемая индуктором-электромагнитом (полостным)
