![]() L3 - функциональная длина (3.5)
с указанием длин и разметки - спинальный/эпидуральный порт
![]() L3 - функциональная длина (3.5)
с указанием длин и разметки - катетер для вливания в рану
Предусмотренные характеристики катетера для нейроаксиального применения должны быть описаны и задокументированы с особым вниманием к безопасности. Должно быть учтено следующее:
a) предусмотренная цель(и).
В частности, должно быть прояснено:
- каково целевое назначение катетера и
- тип контакта с пациентом (например, полностью/частично имплантируемый, инвазивный);
b) функциональные характеристики;
c) предусмотренные условия использования;
d) предусмотренный срок службы и/или время имплантации, если это необходимо.
Должно быть приведено определение характеристик скорости потока (см. также 7.2.5).
5.1 Номинальный размер катетера
5.1.1 Общие положения
Номинальный размер катетера должен быть обозначен в соответствии с 5.1.2 и 5.1.3.
5.1.2 Наружный диаметр
Если иное не указано в одном из других разделов настоящего стандарта для конкретного типа катетера, то наружный диаметр должен быть выражен как номинальный размер в миллиметрах. Дополнительно могут быть использованы единицы систем измерений, отличные от указанных (например, калибровочная шкала, определенная в приложении E).
Примечание - Обозначение номинального размера и количества значащих цифр после запятой может быть указано в соответствии с оценкой рисков и производственными допусками.
Для изделий, которые не являются круглыми согласно конструкции, размер должен определяться размером наибольшей оси. В уместном случае изготовители могут указать дополнительную информацию, касающуюся профиля изделия, например размер второй оси для овальной формы.
Примечание - В настоящем стандарте не указаны допуски для всех длин.
5.2 Отверстия катетера
Конструкция, количество и расположение отверстий катетера должны быть такими, чтобы свести к минимуму неблагоприятное воздействие на катетер и травмирование тканей.
5.3 Дистальный конец
Дистальный конец должен быть гладким, закругленным, конусообразным или обработанным аналогичным образом, чтобы свести к минимуму травмирование тканей во время введения и использования катетера.
5.4 Поверхность
Наружная поверхность эффективной длины катетера, включая дистальный конец, не должна иметь технологических и поверхностных дефектов. Определение дефектов должно основываться на требованиях предусмотренного применения и оценке риска.
5.5 Канюля
Если катетер укомплектован встроенной либо отдельной канюлей, то это должна быть гнездовая канюля, которая соответствует ГОСТ Р ИСО 80369-6.
Соответствие канюль ГОСТ Р ИСО 80369-6 также применимо к любым принадлежностям, входящим в комплект поставки изделия, которые предназначены для прямого или косвенного доступа в нейроаксиальную область.
5.6 Разметка
На катетер должна быть нанесена соответствующая разметка, основанная на оценке риска и предусмотренном применении.
Примеры соответствующей разметки катетеров для различных применений приведены на рисунках 1 и 2.
5.7 Фильтр
Если в комплект входит фильтр, то должны быть указаны его технические характеристики (например, номинальный размер пор).
5.8 Стилет
Если предусмотрен стилет, он не должен выступать из дистального конца или боковых отверстий катетера. Если предполагается, что стилет должен быть съемным, он должен быть снабжен рукояткой, позволяющей безопасно извлекать стилет из катетера.
Извлечение стилета из катетера не должно приводить к деформации при сжатии или разрыву катетера.
Катетер или, по крайней мере, его эффективная длина должны обнаруживаться с помощью рентгеновского снимка или других средств (ультразвук, МРТ и т.д.), если этого требует оценка риска.
5.10 Фиксирующие изделия
Фиксирующее изделие (при наличии) не должно снижать скорость потока более чем на 10% по сравнению со скоростью потока при отсутствии фиксирующего изделия.
6.1 Общие положения
Материалы изделия выбирают с учетом свойств, требуемых для предусмотренного применения. При выборе также должны быть приняты во внимание последствия изготовления, обращения, стерилизации и хранения, а также любая обработка (химическая, электрохимическая, термическая, механическая и т.д.), применяемая к поверхности или части поверхности материала изделия с целью изменения его свойств. Должны быть рассмотрены возможные реакции или взаимодействия.
Если изделие содержит какие-либо металлические детали, которые могут подвергаться воздействию тканей или лекарственных препаратов, они должны быть устойчивы к коррозии (см. 7.2.4).
Если лекарственный препарат является неотъемлемой частью изделия, то этот лекарственный препарат оценивают в соответствии с фармацевтическими принципами.
6.2 Биосовместимость
Биосовместимость изделия необходимо оценивать в соответствии с ГОСТ ISO 10993-1.
6.3 Совместимость лекарственных препаратов и материалов
Материалы, используемые для изготовления катетерных систем, должны сводить к минимуму риск взаимодействия изделия с другими материалами, изделиями или веществами и газами, которые будут введены через изделие или находиться с ним в контакте.
7.1 Общие положения
Оценка проекта должна определять общие требования безопасности и требования к функциональным характеристикам медицинского изделия.
Следовательно, оценка проекта должна включать менеджмент риска на протяжении жизненного цикла, клиническое применение, эксплуатационную пригодность и послепродажное наблюдение. Оценка проекта должна определять методы и критерии для оценки соотношения польза/риск медицинского изделия, находящегося на стадии разработки, в процессе производства и после выхода на рынок.
7.2 Доклиническая оценка
7.2.1 Общие положения
На основе общих методов оценки проекта для каждого изделия должны быть проведены клиническая и доклиническая оценки, основанные на проверке и валидации. Доклиническая оценка должна в достаточной мере соответствовать критериям, перечисленным в настоящем пункте. Проверку и валидацию выполняют с использованием готового к применению изделия.
Примечание - Настоящий подпункт содержит неполный перечень минимальных требований к изделиям, охватываемым настоящим стандартом.
7.2.2 Рентгеноконтрастность
Соответствие требованиям к рентгеноконтрастности, если это применимо (см. 5.9), должно быть продемонстрировано с помощью соответствующего метода испытания.
7.2.3 Совместимость с магнитным резонансом
Если применимо, опасность изделий для нейроаксиального применения в условиях магнитного резонанса должна оцениваться соответствующим методом.
При испытании в соответствии с методом, приведенным в приложении A, ни на одном из имплантируемых/инвазивных металлических компонентов изделия не должно быть видимых признаков коррозии.
Если на открытых внешних металлических компонентах изделия могут появиться видимые признаки коррозии, уровень коррозии следует оценить с учетом предусмотренного применения и оценки риска, подвергнув катетер испытанию на коррозию, описанному в приложении A.
В зависимости от оценки риска (например, предусмотренного времени контакта) вместо метода, описанного в приложении A, может быть применен более жесткий метод испытания.
Примечание - Примеры более жестких методов испытаний приведены в приложении A, ГОСТ ISO 10555-1 или [8].
Скорость потока определяют в соответствии с приложением B.
Длина испытуемого катетера должна быть клинически значимой.
В случае, если другие характеристики потока имеют значение и указаны для катетера, они должны быть определены с помощью соответствующего метода испытания.
Примечание - Это испытание также предназначено для проверки проходимости системы.
7.2.6 Герметичность (конструкция)
Канюля или узел соединения фитингов или любая другая часть катетера не должны допускать утечку жидкости при испытании в соответствии с методом, приведенным в приложении C.
7.2.7 Усилие на разрыв
Усилие на разрыв должно быть испытано в соответствии с методом, приведенным в приложении D. Оценка минимального допустимого усилия на разрыв должна быть определена при оценке риска изделия.
Испытание на усилие на разрыв необходимо проводить для всей катетерной системы, включая, если применимо, канюлю. В качестве альтернативы каждая отдельная секция катетерной системы может быть испытана независимо. Должна быть проведена проверка как трубчатых элементов, так и мест соединения катетера.
Если в комплект входит съемный стилет, то при скорости перемещения зажимов испытательного аппарата 200 мм/мин усилие на разрыв для отделения рукоятки от стилета должно составлять не менее 15 Н.
7.2.8 Испытание на продольный изгиб катетера
Характеристики продольного изгиба катетера должны быть определены в соответствии с оценкой риска и испытаны в соответствии с применимым методом испытаний.
Примечание - Могут быть использованы методы испытаний, описанные в [9].
7.2.9 Поверхность
При осмотре нормальным или скорректированным до нормального зрением с увеличением не менее 2,5x внешняя поверхность эффективной длины катетера должна выглядеть свободной от посторонних частиц.
7.3 Клиническая оценка
Клиническое исследование должно проводиться в соответствии с требованиями ГОСТ Р ИСО 14155.
8.1 Общие положения
Стерильные катетерные системы для нейроаксиального применения должны иметь уровень обеспечения стерильности (SAL) 10-6. В качестве дополнения/изменения к нему следует рассмотреть следующее:
- катетерная система должна быть стерилизована соответствующим валидированным методом и должна быть проверена на безопасность и функциональные характеристики после стерилизации (см. также раздел 7).
8.2 Остаточные содержания после стерилизации
Испытание на наличие остаточных содержаний после стерилизации проводят в соответствии с принципами, изложенными в ГОСТ ISO 10993-1. Если применимо, уровень остаточного содержания этиленоксида не должен превышать пределов, указанных в ГОСТ ISO 10993-7.
Наличие микробных остатков после стерилизации (например, пирогенов) должно быть надлежащим образом проверено, в частности, на предмет попадания жидкости в позвоночник.
Примечание - Законодательство некоторых регионов рекомендует максимально допустимый уровень пирогена, например EUPH и USP.
Упаковка должна соответствовать ГОСТ ISO 11607-1.
10.1 Маркировка на изделии
Для обеспечения прослеживаемости, если изделие предназначено для полной имплантации, на нем должна быть указана следующая информация:
- наименование или торговая марка изготовителя;
- код (номер) партии или серийный номер.
Если маркировка может повлиять на предусмотренные функциональные характеристики, или если имплантат слишком мал, или физические свойства имплантата препятствуют различимости маркировки, необходимая информация должна быть указана на этикетке или другими способами для обеспечения прослеживаемости.
10.2 Информация в инструкции по эксплуатации и/или на упаковке
Упаковка и/или инструкция по эксплуатации должны содержать, по крайней мере, следующую информацию:
a) сведения, строго необходимые для идентификации изделия (включая соответствующие конструктивные особенности, определенные в разделе 5, и содержимое упаковки;
b) предусмотренные характеристики (см. раздел 4);
c) там, где это уместно или требуется на местном уровне, уникальную идентификацию изделия;
d) описание любых добавок или материалов для покрытия, если применимо;
e) когда предъявляются особые требования из-за наличия добавки или покрытия, если применимо, указывают следующее:
- описание добавки или материала для покрытия;
- продолжительность эффективности при эксплуатации;
- любые противопоказания, предупреждения и меры предосторожности, основанные на добавке или материале(ах) покрытия;
f) информация об отверстиях (количестве и положении), функциональной длине и конфигурации наконечника, если применимо;
g) объяснение любой маркировки катетера, если применимо;
h) информацию относительно скорости потока (см. 7.2.5), включая испытуемую длину катетера;
i) любые ограничения в размере шприца или другом способе введения жидкости, которые не следует использовать с изделием;
j) любые специальные рекомендации, касающиеся использования фильтров или предварительной фильтрации лекарственных препаратов, если применимо.
(обязательное)
A.1 Принцип
Изделие погружают в раствор хлорида натрия, затем в кипящую дистиллированную или деионизированную воду, после чего осматривают на наличие признаков коррозии.
A.2 Реагенты
A.2.1 Солевой раствор, содержащий хлорид натрия аналитического качества в свежеприготовленной дистиллированной или деионизированной воде [c(NaCl) = 0,15 моль/л].
A.3 Оборудование
A.4 Процедура
A.4.1 Погружают изделие в стеклянный сосуд (A.3.1) с солевым раствором (A.2.1) при температуре (22 +/- 5) °C на 5 ч.
A.4.2 Извлекают испытуемый образец и погружают его в кипящую дистиллированную или деионизированную воду (A.2.2) на 30 мин.
A.4.3 Дают воде и испытуемому образцу остыть до (37 +/- 2) °C и поддерживают их при этой температуре в течение 48 ч.
A.4.4 Извлекают испытуемый образец и дают ему высохнуть при комнатной температуре.
A.4.5 Разбирают образцы, имеющие два или более компонента, если предполагается, что при эксплуатации они могут разъединяться. Не снимают и не срезают никаких покрытий на металлических компонентах. Проверяют образцы путем осмотра на наличие признаков коррозии.
Примечание - Дополнительное испытание может быть проведено с использованием альтернативных сроков и температур в зависимости от соответствующего клинического обоснования, основанного на риске.
A.5 Протокол испытания
Протокол испытания должен содержать следующую информацию:
a) ссылку на настоящий стандарт;
b) идентификацию изделия;
c) заключение о том, произошла ли коррозия во время испытания;
d) любые отклонения от процедуры;
e) какие-либо наблюдаемые необычные особенности;
f) дату проведения испытания.
(обязательное)
B.1 Принцип
Через катетерную систему пропускают воду и измеряют величину потока по объему или по весу.
B.2 Реагент
B.2.1 Дистиллированная или деионизированная вода или другие клинически значимые среды.
Допускается использовать питьевую дегазированную воду, пригодную для потребления человеком, или обычный 0,9%-ный солевой раствор.
B.3 Оборудование
B.3.1 Резервуар постоянного уровня, оснащенный трубкой подачи и соединителем, способным, когда испытуемый катетер не присоединен, обеспечивать скорость потока (525 +/- 25) мл/мин, и имеющий высоту гидростатического напора (1000 +/- 5) мм.
Пример подходящего оборудования показан на рисунке B.1.
Размеры в миллиметрах

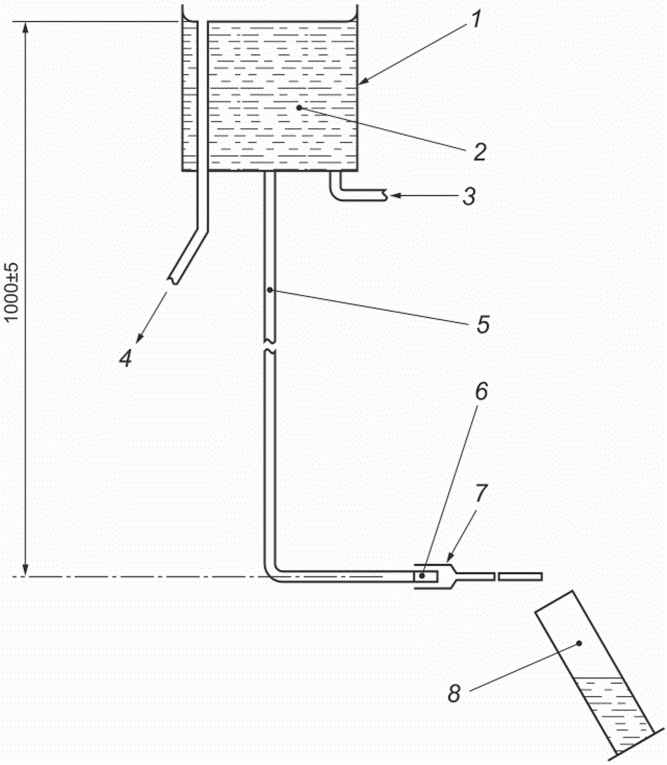

![]() 1 - резервуар постоянного уровня; 2 - дистиллированная
или деионизированная вода; 3 - вход; 4 - переполнение;
5 - труба подачи; 6 - соединитель; 7 - испытуемая
катетерная система; 8 - сосуд для сбора и измерения
Рисунок B.1 - Пример оборудования для определения
скорости потока воды
B.3.2 Оборудование для сбора и определения массы или объема жидкости, вытекающей из катетерной системы с точностью +/- 1%, или другие соответствующие средства измерения скорости потока.
Примечание - Современным требованиям к точности удовлетворяет посуда, соответствующая [10] (класс A для всех объемов и класс B для объемов не менее 100 мл) и [11] (класс A для всех объемов и класс B для объемов не менее 100 мл).
B.3.3 Способ измерения времени тестового периода, например, с помощью таймера.
B.4 Процедура
B.4.1 Наполняют резервуар постоянного уровня (B.3.1) средой при температуре (22 +/- 2) °C. Прикрепляют испытуемую катетерную систему к соединителю.
B.4.2 Запускают поток среды через катетерную систему. Собирают вытекающий поток в течение определенного периода времени (не менее 30 с) и определяют его объем с помощью измерительного цилиндра или путем взвешивания с учетом плотности среды, или непосредственно измеряют скорость потока.
B.4.3 Выполняют три измерения для каждой применимой катетерной системы.
Вычисляют среднее арифметическое трех измерений и выражают эту величину как среднюю скорость потока через катетер в миллилитрах в минуту. Округляют расчетную среднюю скорость потока до целого числа для значений более одного миллилитра в минуту и до десятых для значений менее одного миллилитра в минуту.
B.6 Протокол испытания
Протокол испытания должен содержать следующую информацию:
a) ссылку на настоящий стандарт;
b) идентификацию катетерной системы и длину испытуемого катетера;
c) среднюю скорость потока, выраженную в миллилитрах в минуту (см. B.5);
d) если применимо, идентификацию компонентов, используемых для соединения оборудования с катетерной системой;
e) любые отклонения от процедуры;
f) какие-либо наблюдаемые необычные особенности;
g) дату проведения испытания.
(обязательное)
C.1 Принцип
Катетерную систему подсоединяют через герметичное соединение к шприцу или аппарату под давлением. К катетерной системе и соединительному узлу, при наличии, прикладывают гидравлическое давление и трубку катетера проверяют на утечку.
C.2 Реагенты
C.2.1 Дистиллированная или деионизированная вода, или питьевая вода, пригодная для потребления человеком.
C.3 Оборудование
C.3.1 Герметичный соединитель для подсоединения катетерной системы к шприцу или аппарату под давлением (C.3.3), который оснащен манометром, способным измерять давление не менее 300 кПа, и имеет небольшой внутренний объем.
C.3.2 Соединитель для обеспечения герметичного соединения между шприцем или аппаратом под давлением (C.3.3) и катетерами, которые не имеют канюль.
C.3.3 Шприц или аппарат под давлением, который может подавать давление не менее 300 кПа в течение не менее 30 с на испытуемое изделие (например, шприц, испытанный на отсутствие утечки через поршень, и наконечник в соответствии с ГОСТ ISO 7886-1).
C.4 Процедура
C.4.1 При испытании катетеров, имеющих канюлю (или канюли), при необходимости собирают разъемные соединения в соответствии с инструкциями изготовителя. Подсоединяют канюлю к герметичному разъему (C.3.1), чтобы обеспечить герметичное соединение.
C.4.2 При испытании катетеров, которые не имеют канюли, подсоединяют катетер к шприцу или аппарату под давлением (C.3.3) с помощью соединителя (C.3.2).
C.4.3 Заполняют шприц или аппарат под давлением (C.3.3) водой (C.2.1) при температуре (22 +/- 5) °C и удаляют воздух из всего испытуемого изделия. Перекрывают (C.3.4) испытуемый образец как можно ближе к дистальному концу.
C.4.4 Прикладывают давление не менее 300 кПа. Поддерживают давление в течение 30 секунд. Осматривают соединение канюли, при наличии, и трубку катетера на утечку жидкости, т.е. образования одной или более падающих капель воды, и записывают, имела ли место утечка или нет.
Примечание - Для облегчения идентификации утечки в реагент может быть добавлен краситель (например, Patent blue V или метиленовый синий).
C.5 Протокол испытания
Протокол испытания должен содержать следующую информацию:
a) ссылку на настоящий стандарт;
b) идентификацию катетерной системы;
c) заключение в отношении наличия или отсутствия утечки из соединительного узла, при наличии, или трубки катетера;
d) любые отклонения от процедуры;
e) какие-либо наблюдаемые необычные особенности;
f) дату проведения испытания.
(обязательное)
D.1 Принцип
Испытуемые образцы или полную длину катетера выбирают таким образом, чтобы испытанию подвергалась каждая трубчатая часть, каждое место соединения между канюлей или соединителем и трубкой и каждое соединение между трубчатыми частями. К каждому испытуемому образцу прикладывают растягивающее усилие до тех пор, пока трубка или место соединения не разорвутся или не отделятся друг от друга.
D.2 Оборудование
D.2.1 Аппарат для проведения испытания на растяжение, способный обеспечить нагрузку более 15 Н.
D.3 Процедура
D.3.1 Собирают катетерную систему в соответствии с инструкциями изготовителя. Выбирают участок катетерной системы для испытания. Включают в испытательный участок канюлю или соединитель, в зависимости от ситуации, а также соединение между сегментами, например между трубкой и дистальным концом.
D.3.2 Готовят образцы для испытаний в соответствии с назначением. Продолжительность предварительной подготовки должна соответствовать клинически стабильной фазе. Испытывают в соответствии с D.3.3 - D.3.6 сразу после кондиционирования.
D.3.3 Фиксируют испытуемый участок в аппарате для проведения испытания на растяжение. Если присутствует канюля или соединитель, используют соответствующее крепление, чтобы не допустить их деформации.
D.3.4 Измеряют калибровочную длину испытуемого участка, т.е. расстояние между зажимами аппарата для испытания на растяжение или расстояние между канюлей или соединителем и зажимом, удерживающим другой конец испытуемого участка, в зависимости от ситуации.
D.3.5 Прикладывают растягивающее усилие со скоростью растяжения 20 мм в минуту на миллиметр калибровочной длины (см. таблицу D.1) до тех пор, пока не произойдет разделение испытуемого участка на две или больше частей. Записывают пиковое растягивающее усилие в ньютонах, достигнутое во время испытания на растяжение испытуемого участка катетера до момента или в момент разделения на две части.
D.3.6 Не допускается проводить более одного испытания для одного и того же испытуемого участка катетера.
Таблица B.1
D.4 Протокол испытаний
Протокол испытания должен содержать следующую информацию:
a) ссылку на настоящий стандарт;
b) идентификацию изделия;
c) идентификацию катетерной системы;
d) пиковую силу растяжения в ньютонах;
e) местоположение разрыва;
f) любые отклонения от процедуры;
g) какие-либо наблюдаемые необычные особенности;
h) дату проведения испытания.
(справочное)
E.1 Общие положения
Следующие единицы измерения отличаются от указанных в настоящем стандарте и могут быть использованы дополнительно. Их используют для обозначения номинального размера игл и катетеров.
E.2 Французская шкала, или шкала Шарьера
Идентификация по номинальным размерам наружного размера катетера, вычисленная как трехкратный диаметр (в миллиметрах): Fr = 3·D (мм). Слово "французский" может быть сокращено как F, FR, Fr, Fg, CH или Ch.
E.3 Калибр иглы
Калибр иглы представляет наружный диаметр игл. Большие числа калибра относятся к игле меньшего диаметра, см. таблицу E.1.
Примечание - Дополнительная информация о калибрах приведена в ГОСТ Р ИСО 9626.
Таблица E.1
(справочное)
И МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ МЕЖДУНАРОДНЫМ СТАНДАРТАМ,
ИСПОЛЬЗОВАННЫМ В КАЧЕСТВЕ ССЫЛОЧНЫХ В ПРИМЕНЕННОМ
МЕЖДУНАРОДНОМ СТАНДАРТЕ
Таблица ДА.1
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/17/gost_36347.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
