"ГОСТ Р 71465-2024. Национальный стандарт Российской Федерации. Оптика и фотоника. Материалы оптические. Система обозначений"
(утв. и введен в действие Приказом Росстандарта от 04.09.2024 N 1178-ст)

1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением "Российский институт стандартизации" (ФГБУ "Институт стандартизации")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 296 "Оптика и фотоника"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 4 сентября 2024 г. N 1178-ст

4 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт распространяется на оптические материалы: бесцветные и цветные стекла, стекла с особыми оптическими свойствами, стекла для волоконно-оптических элементов, кварцевое стекло, кристаллы, керамику, и устанавливает систему обозначений типов и марок.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 3514 Стекло оптическое бесцветное. Технические условия

ГОСТ 9411 Стекло оптическое цветное. Технические условия

ГОСТ 15130 Стекло кварцевое оптическое. Общие технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3.1 Каждому оптическому материалу присваивают марку.

3.2 Марка оптического стекла должна состоять из буквенного обозначения типа стекла и цифр или буквы, определяющих серию и порядковый номер в пределах данного типа.

3.3 Марка оптического кристалла и кварцевого стекла должна состоять из буквенных обозначений материала, основной рабочей области спектра и цифр, определяющих порядковый номер материала.

При изготовлении оптического материала только одного номера цифру "1" в обозначении марки допускается не указывать. В этом случае после разработки второго и последующих оптических материалов того же наименования в обозначении их марок указывают цифру "1", "2" и т.д.

3.4 Номер в обозначении марки оптического материала рекомендуется присваивать с учетом номинальных значений нормируемых параметров, например: материалу с большим значением показателя преломления, показателя поглощения и др. присваивают больший номер.

3.5 Оптическому материалу (за исключением бесцветного оптического стекла по ГОСТ 3514), разработанному с целью модернизации или замены выпускаемого материала и имеющему отличный от него химический состав, присваивают марку с номером, отличающимся на 10, 20, ... единиц от номера марки заменяемого материала.

Пример условного обозначения оптических сине-зеленых стекол по ГОСТ Р 71465-2024:

Бесцветному оптическому стеклу, разработанному с целью модернизации или замены выпускаемого стекла и имеющему отличный от него химический состав, присваивают марку в соответствии с разделом 4 и ГОСТ 3514.

3.6 Оптическому материалу с тем же установленным химическим составом, но с небольшими изменениями физико-химических свойств к обозначению марки добавляют букву или цифру, условно указывающую на отличие некоторых характеристик (или дефектов) по сравнению с первоначальным материалом.

Пример условного обозначения генерирующих люминесцентных стекол по ГОСТ Р 71465-2024:

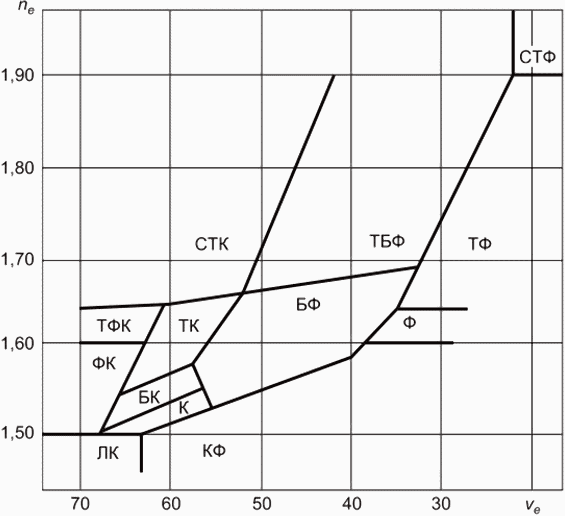

4.1 Оптическое бесцветное стекло в зависимости от расположения на координатном поле диаграммы "Показатель преломления n_e - коэффициент дисперсии v_e" (см. рисунок 1) изготавливают следующих типов:

- ЛК - легкий крон;

- ФК - фосфатный крон;

- ТФК - тяжелый фосфатный крон;

- К - крон;

- БК - баритовый крон;

- ТК - тяжелый крон;

- СТК - сверхтяжелый крон;

- ОК - особый (с особым ходом дисперсии) крон;

- КФ - кронфлинт;

- БФ - баритовый флинт;

- ТБФ - тяжелый баритовый флинт;

- ЛФ - легкий флинт;

- Ф - флинт;

- ТФ - тяжелый флинт;

- СТФ - сверхтяжелый флинт;

- ОФ - особый (с особым ходом дисперсии) флинт.

Оптические бесцветные стекла типов ОК и ОФ могут находиться на любом участке поля диаграммы "Показатель преломления n_e - коэффициент дисперсии v_e", занимаемом соответственно кронами или флинтами.

Координаты точек пересечения границ полей диаграммы "Показатель преломления n_e - коэффициент дисперсии v_e" указаны в таблице 1.

4.2 Оптическое бесцветное стекло в зависимости от его свойств изготавливают в сериях, указанных в таблице 2.

4.3 Марку оптического бесцветного стекла устанавливают в зависимости от значений показателя преломления n_e и средней дисперсии n_F' - n_C', определяемых химическим составом.

Марки оптических бесцветных стекол - по ГОСТ 3514.

4.4 В обозначении марки оптического бесцветного стекла, аналогичного по показателю преломления и средней дисперсии какому-либо обычному стеклу, вслед за серией указывают такие же две цифры, как и у обычного стекла.

Пример условного обозначения оптического бесцветного стекла, аналогичного по показателю преломления и средней дисперсии обычному стеклу по ГОСТ Р 71465-2024:

5.1 Марку оптического цветного стекла устанавливают в зависимости от значений спектрального показателя поглощения (коэффициента пропускания).

5.2 Марки оптических цветных стекол, близких по цвету, объединяют в типы. Типы оптических цветных стекол определяют по их положению в поле цветного графика для источника В.

Типы оптических цветных стекол - по ГОСТ 9411.

6.1 Марку стекла с особым оптическим свойством устанавливают в зависимости от признака, общего для стекол данного типа.

6.2 Первые буквы в обозначении типа присваивают по наименованию особого оптического свойства, последней должна быть буква "С" (стекло).

Пример условного обозначения генерирующего люминесцирующего стекла по ГОСТ Р 71465-2024:

Пример условного обозначения фотохромного стекла по ГОСТ Р 71465-2024:

Пример условного обозначения отражающего нейтрального стекла по ГОСТ Р 71465-2024:

Допускается устанавливать тип стекла с особыми оптическими свойствами по назначению или наименованию технологического процесса изготовления. В этих случаях в обозначении типа допускается не указывать букву "С" (см. 3.2).

Пример условного обозначения бифокального очкового крона по ГОСТ Р 71465-2024:

Пример условного обозначения бифокального очкового флинта по ГОСТ Р 71465-2024:

Пример условного обозначения для выщелачивания по ГОСТ Р 71465-2024:

6.3 Стекла с особыми оптическими свойствами, предназначенные для спекания или спаивания с другими материалами, объединяют в серию А.

К обозначению серии добавляют цифры, указывающие значение коэффициента теплового линейного расширения, среднее в диапазоне от 20 °C до 120 °C, выраженное в седьмых десятичных знаках.

Пример условного обозначения стекла с особым оптическим свойством и с по ГОСТ Р 71465-2024:

7.1 Марку оптического стекла для волоконно-оптических элементов устанавливают в зависимости от назначения стекла и значения коэффициента теплового линейного расширения, среднего в диапазоне от 20 °C до 120 °C, определяемых химическим составом.

7.2 Оптические стекла для волоконно-оптических элементов объединяют в серию В.

7.3 Типы оптических стекол для волоконно-оптических элементов серии В, устанавливаемые в зависимости от назначения стекла, приведены в таблице 3.

Пример условного обозначения стекла для бесцветной оболочки волокна с коэффициентом теплового линейного расширения 73,10^-7 °C^-1 (вторая разработка) по ГОСТ Р 71465-2024:

7.4 Марку оптических кристаллов для волоконно-оптических элементов устанавливают в зависимости от назначения кристаллов, диапазона пропускания и особого свойства путем добавления букв(ы), указывающих(ей) на эти свойства, определяемые химическим составом.

7.5 Оптические кристаллы для волоконно-оптических элементов объединяют в серию КВ.

7.6 Типы оптических кристаллов для волоконно-оптических элементов серии КВ, устанавливаемые в зависимости от назначения кристалла, приведены в таблице 4.

8.1 Марку оптического кристалла устанавливают в зависимости от химического наименования кристалла с добавлением букв "У", "В" или "И", указывающих основную рабочую область спектра.

При использовании оптического кристалла только в одной области спектра обозначение этой рабочей области спектра допускается не указывать.

Пример условного обозначения оптического кристалла фтористого лития для ультрафиолетовой области спектра по ГОСТ Р 71465-2024:

Пример условного обозначения лейкосапфира для видимой области спектра по ГОСТ Р 71465-2024:

Пример условного обозначения оптического кристалла танталата лития по ГОСТ Р 71465-2024:

При использовании оптического кристалла в нескольких областях спектра рекомендуется приводить комбинацию букв "У", "В" или "И", указывающих обозначение основной рабочей области спектра.

Пример условного обозначения оптического кристалла хлорида натрия для видимой и инфракрасной области спектра по ГОСТ Р 71465-2024:

Для кристаллов твердых растворов рекомендуется применять обозначение, включающее номер системы, определяющей химический состав кристалла.

Пример условного обозначения кристалла твердого раствора галогенидов серебра системы AgCl - AgBr для видимой и инфракрасной области спектра по ГОСТ Р 71465-2024:

Пример условного обозначения кристалла твердого раствора галогенидов таллия системы TlBr - TlI для инфракрасной области спектра по ГОСТ Р 71465-2024:

Пример условного обозначения кристалла твердого раствора галогенидов серебра и таллия системы TlBr_0,54I_0,54 - AgBr для инфракрасной области спектра по ГОСТ Р 71465-2024:

Допускается для обозначения марки оптического кристалла с особым свойством добавлять букву, указывающую на это свойство.

Пример условного обозначения кристалла галогенидов серебра системы AgBr_0,7I_0,3 - AgCl для видимой и инфракрасной области спектра, фотостойкого и радиационно-устойчивого по ГОСТ Р 71465-2024:

8.2 Марка оптического кварцевого стекла состоит из буквы "К" (кремнезем), буквы, указывающей рабочую область спектра, и порядкового номера.

Допускается для обозначения марки оптического кварцевого стекла с особым свойством добавлять букву, указывающую на это свойство.

Пример условного обозначения кварцевого стекла для видимой области спектра, радиационно-устойчивое по ГОСТ Р 71465-2024:

Марки оптического кварцевого стекла - по ГОСТ 15130.

9.1 Марку оптической керамики устанавливают в зависимости от химического состава.

Обозначение марки состоит из букв "КО" (керамика оптическая) и цифры, условно указывающей химический состав, например KO1, KO4.

9.2 К марке оптической керамики того же химического состава, но обладающей особыми свойствами, добавляют букву или цифру, указывающую на дополнительные свойства.

Пример условного обозначения электрооптической керамики по ГОСТ Р 71465-2024:

9.3 К марке оптической керамики из твердого раствора одной системы элементов, но различного химического состава, добавляют буквы, указывающие на химический состав керамики.

Пример условного обозначения оптической керамики твердого раствора галогенидов серебра системы AgBr_0,7I_0,3 - AgCl по ГОСТ Р 71465-2024:

Пример условного обозначения оптической керамики твердого раствора галогенидов серебра и таллия системы TlCl_0,74Br_0,26 - AgI по ГОСТ Р 71465-2024:

Пример условного обозначения оптической керамики твердого раствора галогенидов серебра и таллия системы TlBr_0,54I_0,54 - AgCl_0,25Br_0,75 по ГОСТ Р 71465-2024:
