"ГОСТ Р ИСО 10303-216-2023. Национальный стандарт Российской Федерации. Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 216. Прикладной протокол. Данные о форме обводов корпуса судна"
(утв. и введен в действие Приказом Росстандарта от 29.11.2023 N 1498-ст)

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 4.2.47.2, а не 4.2.47.1.

ИС NORMPROD: примечание. Здесь и далее в официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 4.2.120, а не 4.2.121.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 4.2.9.1.31, а не 4.1.9.1.29.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 4.2.63, а не 4.2.64.

ИС NORMPROD: примечание. Здесь и далее в официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 4.2.121, а не 4.2.122.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 4.2.114, а не 4.2.115.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеются в виду п.п. 4.2.41.2.1, 4.2.41.2.2, а не 4.2.42.2.1, 4.2.42.2.2 соответственно.

ИС NORMPROD: примечание. Здесь и далее в официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 4.2.112, а не 4.2.113.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 4.2.122, а не 4.2.123.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 4.2.111, а не 4.2.112.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 4.3.74, а не 4.3.745.

ИС NORMPROD: примечание. Здесь и далее в официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 4.2.98, а не 4.2.99.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеются в виду п.п. 4.2.73.2.1 - 4.2.73.2.4, а не 4.2.74.2.1 - 4.2.74.3.4 соответственно.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду рисунок 31, а не 29.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеются в виду п.п. 4.2.80.13.1 - 4.2.80.13.3, а не 4.2.81.13.1 - 4.2.81.13.3 соответственно.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеются в виду п.п. 4.2.80.14.1 - 4.2.80.14.7, а не 4.2.81.14.1 - 4.2.81.14.7 соответственно.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 4.2.126, а не 4.2.127.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеются в виду п.п. 4.2.99.2.1 - 4.2.99.2.5, а не 4.2.100.2.1 - 4.2.100.2.5 соответственно.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 4.2.113, а не 4.2.114.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 4.3.112, а не 4.3.111.

ИС NORMPROD: примечание. Здесь и далее в официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 4.2.119, а не 4.2.120.

ИС NORMPROD: примечание. Здесь и далее в официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 4.2.117, а не 4.2.118.

ИС NORMPROD: примечание. Здесь и далее в официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 4.3.118, а не 4.3.116.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 4.3.119, а не 4.3.118.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 4.3.120, а не 4.3.119.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеются в виду п.п. 4.2.126.1.1 - 4.2.126.1.25, а не 4.2.127.1.1 - 4.2.127.1.25 соответственно.

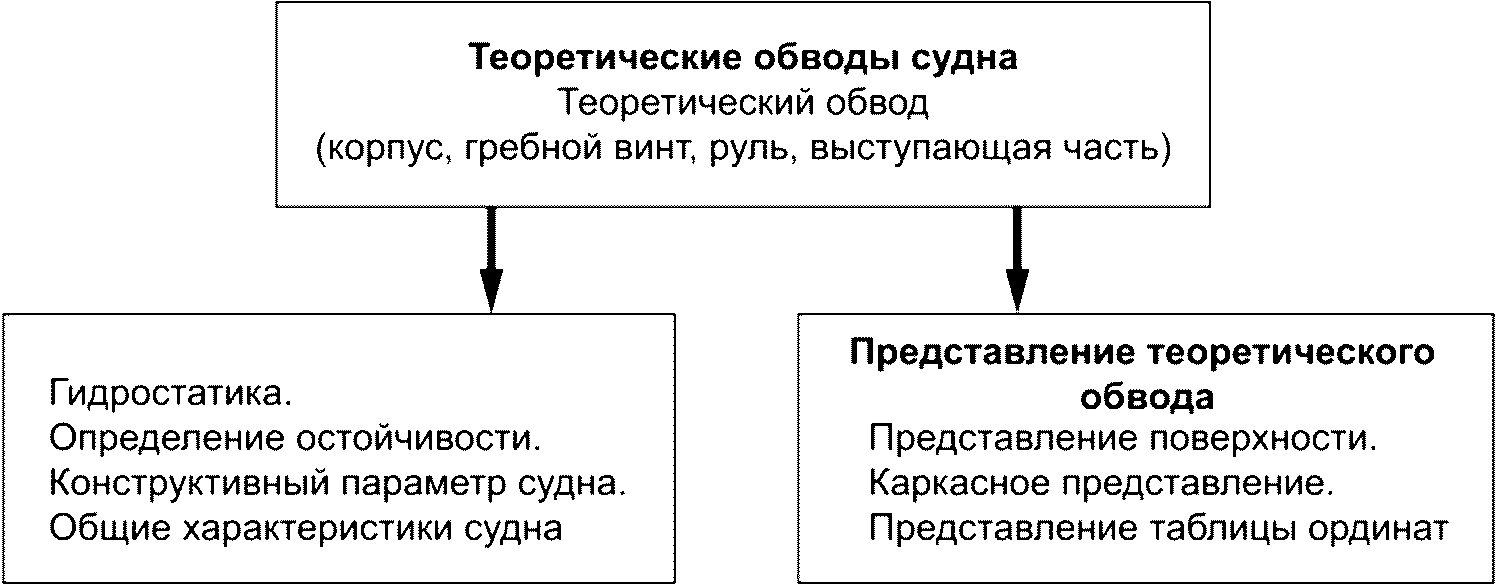

Ключевые объекты ПЭМ AP216	Отображение в объектах части 40
Shiptype	product_related_product_category
Ship	product
Ship_moulded_form Moulded_form Principal_characteristics Class_and_statutory_designation Class_parameters Ship_designation Shipyard_designation Owner_designation Global_axis_placement	product_definition
Moulded_form_relationship	product_definition_relationship
Moulded_form_functional_definition Class_notation Regulation Displacement_operation Hydrostatic_definition Stability_definition Moulded_form_characteristics Definition (and Subtypes) Local_co_ordinate_system Local_co_ordinate_system_with_position_reference Spacing_table	property_definition
Moulded_form_design_definition	product_definition_shape
Wireframe_shape_representation	shape_representation
Surface_shape_representation	non_manifold_surface_shape_representation

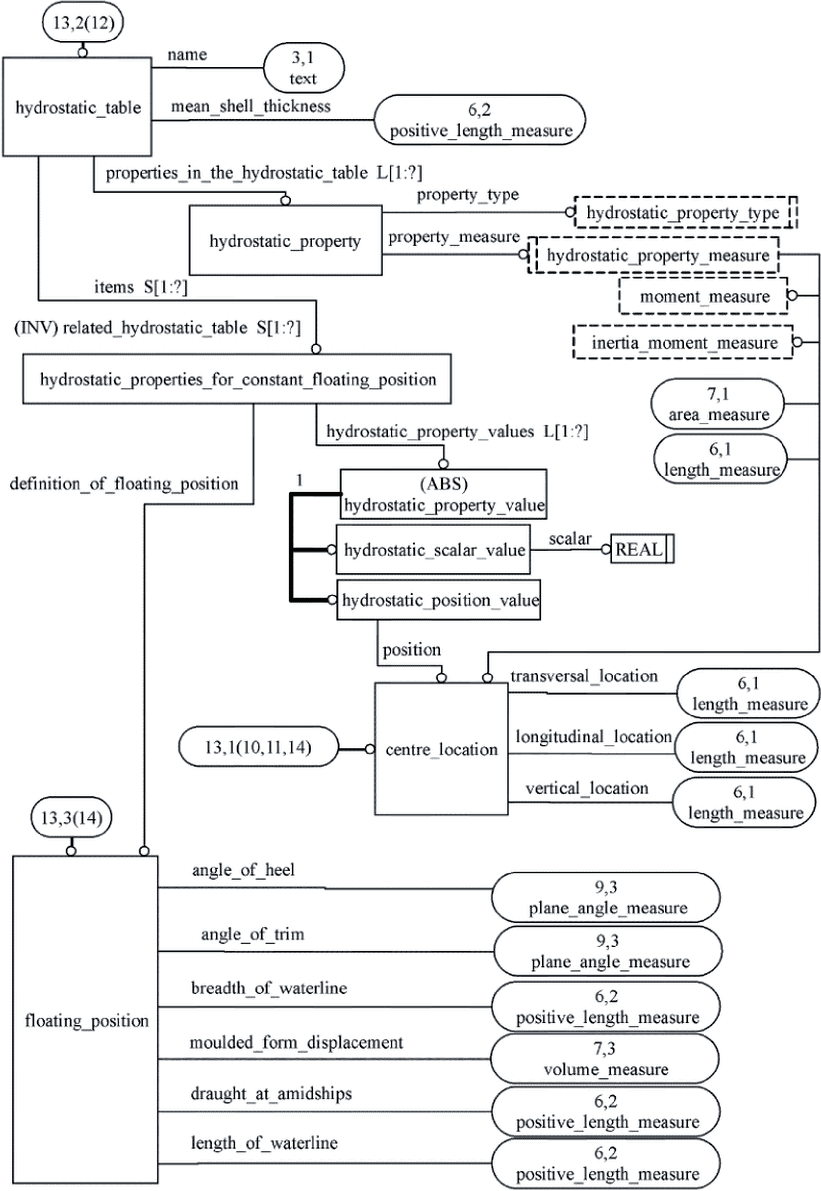

Hydrostatic_table Stability_table Midship_tumble Propeller_location	representation
Offset_table_shape_representation	shape_representation
Hydrostatic_property Hydrostatic_property_for_constant_floating_position Floating_position Stability_properties_for_one_floating_position Stability_property Offset_point_table_model Section_of_offset_point_table Ship_point Ship_curve Ship_surface Spacing_position	compound_representation_item

Элемент ПИМ:	compound_representation_item
Источник:	ИСО 10303-43
Ссылочный путь:	{/ROOT_CLASS(compound_representation_item, 'ship curve')/}

Элемент ПИМ:	representation_item.name
Источник:	ИСО 10303-43
Ссылочный путь:	compound_representation_item <= representation_item {(representation_item.name = 'buttock line') (representation_item.name = 'centreline') (representation_item.name = 'camber') (representation_item.name = 'sheer') (representation_item.name = 'flat of bottom') (representation_item.name = 'flat of side') (representation_item.name = 'intersection line') (representation_item.name = 'station line') (representation_item.name = 'bounding line') (representation_item.name = 'rise of floor') (representation_item.name = 'trace line') (representation_item.name = 'waterline') (representation_item.name = 'unspecified')}

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-45
Правила:	5.2.4.135
Ссылочный путь:	/COMPOUND('side condition')/ descriptive_representation_item {(descriptive_representation_item.description = 'knuckle') (descriptive_representation_item.description = 'smooth') (descriptive_representation_item.description = 'tangent') (descriptive_representation_item.description = 'unspecified')}

Элемент ПИМ:	PATH
Правила:	5.2.4.114, 5.2.4.135
Ссылочный путь:	/COMPOUND('curve shape')/ geometric_representation_item => edge => (edge_curve) (oriented_edge)

Элемент ПИМ:	compound_representation_item
Источник:	ИСО 10303-43
Ссылочный путь:	{/ROOT_CLASS(compound_representation_item, 'ship curve with spacing position')/}

Элемент ПИМ:	PATH
Ссылочный путь:	/SUPERTYPE(Ship_curve)/ (см. 5.1.2.1.1)

Элемент ПИМ:	PATH
Ссылочный путь:	/SUPERTYPE(Ship_curve)/ (см. 5.1.2.1.2)

Элемент ПИМ:	PATH
Ссылочный путь:	/SUPERTYPE(Ship_curve)/ (см. 5.1.2.1.3)

Элемент ПИМ:	PATH
Правила:	5.2.4.137
Ссылочный путь:	/COMPOUND('location')/ compound_representation_item {/CLASS_ID(compound_representation_item, 'spacing position')/}

Элемент ПИМ:	compound_representation_item
Источник:	ИСО 10303-43
Ссылочный путь:	{/ROOT_CLASS(compound_representation_item, 'ship point')/}

Элемент ПИМ:	representation_item.name
Источник:	ИСО 10303-43
Ссылочный путь:	compound_representation_item <= representation_item {(representation_item.name = 'ordinary') (representation_item.name = 'tangent') (representation_item.name = 'knuckle') (representation_item.name = 'unspecified')}

Элемент ПИМ:	PATH
Правила:	5.2.4.114, 5.2.4.141
Ссылочный путь:	/COMPOUND('point shape')/ geometric_representation_item => vertex_point

Элемент ПИМ:	compound_representation_item
Источник:	ИСО 10303-43
Ссылочный путь:	{/ROOT_CLASS(compound_representation_item, 'ship surface')/}

Элемент ПИМ:	representation_item.name
Источник:	ИСО 10303-43
Ссылочный путь:	compound_representation_item <= representation_item {(representation_item.name = 'accommodation area') (representation_item.name = 'accommodation deck') (representation_item.name = 'aft ship') (representation_item.name = 'blending surface') (representation_item.name = 'bottom') (representation_item.name = 'bracket') (representation_item.name = 'bulkhead') (representation_item.name = 'cargo area') (representation_item.name = 'collision bulkhead') (representation_item.name = 'cross tie') (representation_item.name = 'deck') (representation_item.name = 'deck beam') (representation_item.name = 'deck house') (representation_item.name = 'deck in superstructure') (representation_item.name = 'double bottom') (representation_item.name = 'double shell') (representation_item.name = 'duct keel') (representation_item.name = 'engine area') (representation_item.name = 'engine foundation') (representation_item.name = 'external surface') (representation_item.name = 'floor') (representation_item.name = 'fore ship') (representation_item.name = 'frame') (representation_item.name = 'girder') (representation_item.name = 'hatch cover') (representation_item.name = 'hatchway coaming') (representation_item.name = 'hatchway endcoaming') (representation_item.name = 'hatchway sidecoaming') (representation_item.name = 'hold bulkhead') (representation_item.name = 'hopper') (representation_item.name = 'inner bottom') (representation_item.name = 'inner shell') (representation_item.name = 'internal surface') (representation_item.name = 'keel') (representation_item.name = 'longitudinal bulkhead') (representation_item.name = 'longitudinal girder') (representation_item.name = 'lower boom') (representation_item.name = 'machinery casing')
	(representation_item.name = 'main deck') (representation_item.name = 'mid ship') (representation_item.name = 'navigation deck') (representation_item.name = 'outer shell') (representation_item.name = 'platform deck') (representation_item.name = 'plating') (representation_item.name = 'sheer strake') (representation_item.name = 'ship structure') (representation_item.name = 'stern frame') (representation_item.name = 'stool') (representation_item.name = 'strength bulkhead') (representation_item.name = 'strength deck') (representation_item.name = 'stringer') (representation_item.name = 'superstructure') (representation_item.name = 'superstructure aft bulkhead') (representation_item.name = 'superstructure front bulkhead') (representation_item.name = 'superstructure side bulkhead') (representation_item.name = 'tank bottom') (representation_item.name = 'tank bulkhead') (representation_item.name = 'tank side') (representation_item.name = 'tank top') (representation_item.name = 'transom') (representation_item.name = 'transversal bulkhead') (representation_item.name = 'transverse floor') (representation_item.name = 'transverse web frame') (representation_item.name = 'upper boom') (representation_item.name = 'user defined') (representation_item.name = 'vertical web frame') (representation_item.name = 'wall') (representation_item.name = 'wash bulkhead') (representation_item.name = 'weather deck') (representation_item.name = 'web frame') (representation_item.name = 'wing bulkhead')}

Элемент ПИМ:	PATH
Правила:	5.2.4.114, 5.2.4.142
Ссылочный путь:	/COMPOUND('surface shape')/ topological_representation_item => face=> (face_surface) (subface) (oriented_face)

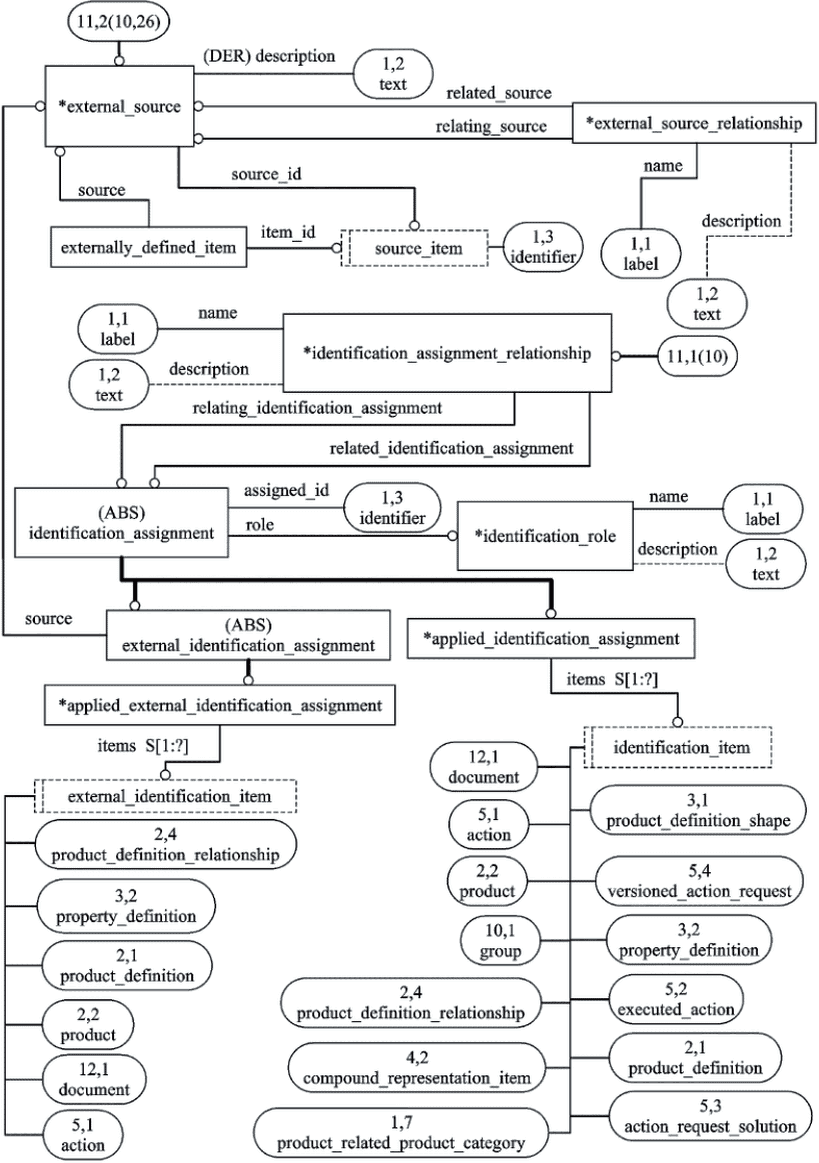

Элемент ПИМ:	identification_assignment_relationship
Источник:	ИСО 10303-41
Правила:	5.2.4.5, 5.2.4.6
Ссылочный путь:	/ROOT_CLASS(identification_assignment_relationship, 'alternative version relationship')/

Элемент ПИМ:	identification_assignment_relationship.description
Источник:	ИСО 10303-41
Правила:	5.2.4.4

Элемент ПИМ:	PATH
Ссылочный путь:	identification_assignment_relationship identification_assignment_relationship.related_assignment -> (/RELATE_ID_2_VO(document)/) (/RELATE_ID_2_VO(group)/) (/RELATE_ID_2_VO(product_definition)/) (/RELATE_ID_2_VO(product_definition_relationship)/) (/RELATE_ID_2_VO(product_definition_shape)/) (/RELATE_ID_2_VO(product_related_product_category)/) (/RELATE_ID_2_VO(property_definition)/)

Элемент ПИМ:	PATH
Ссылочный путь:	identification_assignment_relationship identification_assignment_relationship.relating_assignment -> (/RELATE_ID_2_VO(document)/) (/RELATE_ID_2_VO(group)/) (/RELATE_ID_2_VO(product_definition)/) (/RELATE_ID_2_VO(product_definition_relationship)/) (/RELATE_ID_2_VO(product_definition_shape)/) (/RELATE_ID_2_VO(product_related_product_category)/) (/RELATE_ID_2_VO(property_definition)/)

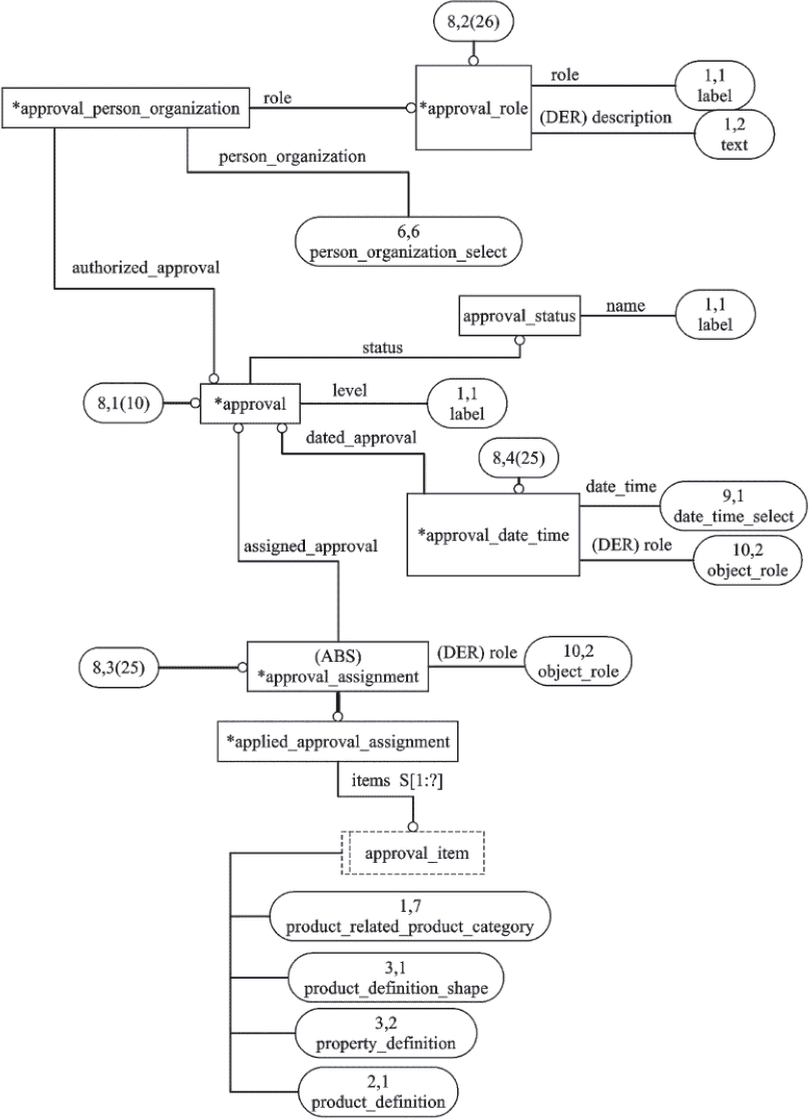

Элемент ПИМ:	approval
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(approval, 'approval event', 'event')/] [/ROOT_CLASS(approval, 'event')/]}

Элемент ПИМ:	person_and_organization
Источник:	ИСО 10303-41
Правила:	5.2.4.7
Ссылочный путь:	approval <- approval_person_organization.authorized_approval approval_person_organization approval_person_organization.person_organization -> person_organization_select = person_and_organization person_and_organization

Элемент ПИМ:	approval_date_time.date_time
Источник:	ИСО 10303-41
Правила:	5.2.4.8
Ссылочный путь:	approval <- approval_date_time.dated_approval approval_date_time approval_date_time.date_time -> {(date_time_select = date_and_time date_and_time) (date_time_select = calendar_date calendar_date)}

Элемент ПИМ:	approval.level
Источник:	ИСО 10303-41

Элемент ПИМ:	approval_status.name
Источник:	ИСО 10303-41
Ссылочный путь:	approval approval.status -> approval_status approval_status.name {(approval_status.name = 'unapproved') (approval_status.name = 'approved') (approval_status.name = 'rejected')}

Элемент ПИМ:	approval_status.name
Источник:	ИСО 10303-41
Ссылочный путь:	approval approval.status -> approval_status approval_status.name

Элемент ПИМ:	PATH
Правила:	5.2.4.53
Ссылочный путь:	approval group_item = approval group_item <- applied_group_assignment.items[i] applied_group_assignment <= group_assignment /ROLE_ASSGN(group_assignment)/ {[object_role.name = 'approvals']} group_assignment.assigned_group -> group {/CLASS_ID(group, 'approval history')/}

Элемент ПИМ:	group
Источник:	ИСО 10303-41
Ссылочный путь:	/ROOT_CLASS(group, 'approval history')/

Элемент ПИМ:	PATH
Ссылочный путь:	group <- /GROUPS(approval, 'approvals')/ approval approval.status -> approval_status approval_status.name {(approval_status.name = 'unapproved') (approval_status.name = 'approved') (approval_status.name = 'rejected')}

Элемент ПИМ:	PATH
Правила:	5.2.4.10, 5.2.4.150, 5.2.4.11
Ссылочный путь:	group <- /GROUPS(approval, 'approvals')/ approval

Элемент ПИМ:	PATH
Правила:	5.2.4.9
Ссылочный путь:	group <- /GROUPS(approval, 'approvals')/ approval <- (/APPROVES(product_definition, 'subject')/ product_definition {/CLASS_ID(product_definition, 'definition')/}) (/APPROVES(property_definition, 'subject')/ property_definition {/CLASS_ID(property_definition, 'definition')}) (/APPROVES(product_definition_shape, 'subject')/ product_definition_shape {/CLASS_ID(product_definition_shape, 'definition')/}) (/APPROVES(product_related_product_category, 'subject')/ product_related_product_category {/CLASS_ID(product_related_product_category, 'definition')/})

Элемент ПИМ:	action
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(action,'change', 'item')/] [/CLASS(action,'item', 'definable object')/] [/ROOT_CLASS(action, 'definable object')/]}

Элемент ПИМ:	action.description
Источник:	ИСО 10303-41

Элемент ПИМ:	action.name
Источник:	ИСО 10303-41

Элемент ПИМ:	group.name
Источник:	ИСО 10303-41
Ссылочный путь:	action classification_item = action classification_item <- applied_classification_assignment.items[i] applied_classification_assignment applied_classification_assignment <= classification_assignment {classification_assignment.role -> classification_role classification_role.name = 'change class'} classification_assignment.assigned_classification -> group

Элемент ПИМ:	PATH
Ссылочный путь:	action action = external_identification_item external_identification_item <- applied_external_identification_assignment.items[i] applied_external_identification_assignment

Элемент ПИМ:	PATH
Ссылочный путь:	action /DOC_REF(action,'documentation')/ document {/CLASS_ID(document, 'document reference with address')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.45, 5.2.4.3
Ссылочный путь:	action identification_item = action identification_item <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	PATH
Источник:	ИСО 10303-41
Ссылочный путь:	action <- applied_action_assignment.assigned_action applied_action_assignment applied_action_assignment.items [i] -> action_item action_item = product product {/CLASS_ID(product, 'ship')/}

	#1: Значением элемента Change_definition является change_request #2: Значением элемента Change_definition является change_plan #3: Значением элемента Change_definition является change_realization
Элемент ПИМ:	#1: (version_action_request) #2: (action_request_solution) #3: (executed_action)
Источник:	ИСО 10303-41

Элемент ПИМ:

#1: /SUBTYPE(Change_request)/ (см. 5.1.3.9.2) #2: /SUBTYPE(Change_plan)/ (см. 5.1.3.7.1) #3: /SUBTYPE(Change_realization)/ (см. 5.1.3.8.1)

Элемент ПИМ:

#1: /SUBTYPE(Change_request)/ (см. 5.1.3.9.3) #2: /SUBTYPE(Change_plan)/ (см. 5.1.3.7.2) #3: /SUBTYPE(Change_realization)/ (см. 5.1.3.8.2)

Элемент ПИМ:

#1: /SUBTYPE(Change_request)/ (см. 5.1.3.9.4) #2: /SUBTYPE(Change_plan)/ (см. 5.1.3.7.3) #3: /SUBTYPE(Change_realization)/ (см. 5.1.3.8.3)

Элемент ПИМ:

#1: /SUBTYPE(Change_request)/ (см. 5.1.3.9.8) #2: /SUBTYPE(Change_plan)/ (см. 5.1.3.7.4) #3: /SUBTYPE(Change_realization)/ (см. 5.1.3.8.4)

Элемент ПИМ:

#1: /SUBTYPE(Change_request)/ (см. 5.1.3.9.9) #2: /SUBTYPE(Change_plan)/ (см. 5.1.3.7.7) #3: /SUBTYPE(Change_realization)/ (см. 5.1.3.8.6)

Элемент ПИМ:

#1: /SUBTYPE(Change_request)/ (см. 5.1.3.9.10) #2: /SUBTYPE(Change_plan)/ (см. 5.1.3.7.8) #3: /SUBTYPE(Change_realization)/ (см. 5.1.3.8.7)

Элемент ПИМ:	applied_action_request_assignment
Источник:	ИСО 10303-216
Ссылочный путь:	{/ROOT_CLASS(applied_action_request_assignment, 'change impact')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.26
Ссылочный путь:	applied_action_request_assignment applied_action_request_assignment.items [i] -> action_request_item action_request_item = action {/CLASS_ID(action, 'versionable object change event')/}

Элемент ПИМ:	action_request_solution
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(action_request_solution, 'change plan', 'change definition')/] [/CLASS(action_request_solution,'change definition','definition')/] [/CLASS(action_request_solution,'definition','versionable object')/] [/ROOT_CLASS(action_request_solution, 'versionable object')/]}

Элемент ПИМ:	applied_person_and_organization_assignment.assigned_person_and_organization
Источник:	ИСО 10303-216
Правила:	5.2.4.12
Ссылочный путь:	/PERS_ORG_ASSGN(action_request_solution, 'author')/

Элемент ПИМ:	applied_date_and_time_assignment.assigned_date_and_time
Источник:	ИСО 10303-216
Правила:	5.2.4.1
Ссылочный путь:	/DAT_TIME_ASSGN(action_request_solution,'date time')/

Элемент ПИМ:	action_request_solution.description
Источник:	ИСО 10303-41
Ссылочный путь:	/DESCRIPTION_ASSGN(action_request_solution)/

Элемент ПИМ:	applied_identification_assignment.assigned_id
Источник:	ИСО 10303-216
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(action_request_solution)/

Элемент ПИМ:	PATH
Ссылочный путь:	action_request_solution action_item = action_request_solution action_item <- applied_action_assignment.items [i] applied_action_assignment <= action_assignment action_assignment.assigned_action -> action {/CLASS_ID(action, 'check')}

Элемент ПИМ:	PATH
Ссылочный путь:	action_request_solution action_request_solution.request -> versioned_action_request {/CLASS_ID(versioned_action_request, 'change request')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.1
Ссылочный путь:	action_request_solution action_request_solution.method -> action_method <- action.chosen_method action {/CLASS_ID(action, 'change')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.45, 5.2.4.2
Ссылочный путь:	action_request_solution identification_item = action_request_solution identification_item <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	PATH
Правила:	5.2.4.27
Ссылочный путь:	action_request_solution action_request_solution.request -> versioned_action_request <- action_request_assignment.assigned_action_request action_request_assignment => applied_action_request_assignment {/CLASS_ID(applied_action_request_assignment, 'change impact')/}

Элемент ПИМ:	executed_action
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(executed_action, 'change realization', 'change definition')/] [/CLASS(executed_action,'change definition','definition')/] [/CLASS(executed_action,'definition','versionable object')/] [/ROOT_CLASS(executed_action, 'versionable object')/]}

Элемент ПИМ:	applied_person_and_organization_assignment.assigned_person_and_organization
Источник:	ИСО 10303-216
Правила:	5.2.4.13
Ссылочный путь:	/PERS_ORG_ASSGN(executed_action, 'author')/

Элемент ПИМ:	applied_date_and_time_assignment.assigned_date_and_time
Источник:	ИСО 10303-216
Правила:	5.2.4.36
Ссылочный путь:	/DAT_TIME_ASSGN(executed_action,'date time')/

ИС NORMPROD: примечание. Здесь и далее в официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 5.1.9.17, а не 5.1.8.3.

Элемент ПИМ:	executed_action.description
Источник:	ИСО 10303-41

Элемент ПИМ:	applied_identification_assignment.assigned_id
Источник:	ИСО 10303-216
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(executed_action)/

Элемент ПИМ:	PATH
Ссылочный путь:	executed_action action_item = executed_action action_item <- applied_action_assignment.items[i] applied_action_assignment <= action_assignment action_assignment.assigned_action -> action {/CLASS_ID(action, 'check')/}

Элемент ПИМ:	PATH
Ссылочный путь:	executed_action <= action <- action_relationship.related_action action_relationship action_relationship.relating_action -> action {/CLASS_ID(action, 'change')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.45, 5.2.4.41
Ссылочный путь:	executed_action identification_item = executed_action identification_item <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	PATH
Ссылочный путь:	executed_action action_request_item = executed_action action_request_item <- applied_action_request_assignment.items[i] applied_action_request_assignment {/CLASS_ID(applied_action_request_assignment, 'change impact')/}

Элемент ПИМ:	PATH
Ссылочный путь:	executed_action <= action action.chosen_method -> action_method <- action_request_solution.method action_request_solution {/CLASS_ID(action_request_solution, 'change plan')/}

Элемент ПИМ:	versioned_action_request
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(versioned_action_request, 'change request', 'change definition')/] [/CLASS(versioned_action_request,'change definition','definition')/] [/CLASS(versioned_action_request,'definition',versionable object')/] [/ROOT_CLASS(versioned_action_request, 'versionable object')/]}

Элемент ПИМ:	applied_person_and_organization_assignment.assigned_person_and_organization
Источник:	ИСО 10303-216
Ссылочный путь:	/PERS_ORG_ASSGN(versioned_action_request, 'addressee')/

Элемент ПИМ:	applied_person_and_organization_assignment.assigned_person_and_organization
Источник:	ИСО 10303-216
Правила:	5.2.4.14
Ссылочный путь:	/PERS_ORG_ASSGN(versioned_action_request, 'author')/

Элемент ПИМ:	applied_date_and_time_assignment.assigned_date_and_time
Источник:	ИСО 10303-216
Правила:	5.2.4.35
Ссылочный путь:	DAT_TIME_ASSGN(versioned_action_request,'date time')/

Элемент ПИМ:	versioned_action_request.description
Источник:	ИСО 10303-41

Элемент ПИМ:	applied_person_and_organization_assignment.assigned_person_and_organization
Источник:	ИСО 10303-216
Правила:	5.2.4.50
Ссылочный путь:	/PERS_ORG_ASSGN(versioned_action_request, 'initiator')/

Элемент ПИМ:	versioned_action_request.purpose
Источник:	ИСО 10303-41

Элемент ПИМ:	action_request_solution.description
Источник:	ИСО 10303-41
Ссылочный путь:	versioned_action_request <- action_request_solution.request action_request_solution /DESCRIPTION_ASSGN(action_request_solution)/

Элемент ПИМ:	applied_identification_assignment.assigned_id
Источник:	ИСО 10303-216
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(versioned_action_request )/

Элемент ПИМ:	PATH
Ссылочный путь:	versioned_action_request <- action_request_solution.request action_request_solution action_request_solution.method -> action_method <- action.chosen_method action {/CLASS_ID(action, 'change')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.45, 5.2.4.165
Ссылочный путь:	versioned_action_request identification_item = versioned_action_request identification_item <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	PATH
Ссылочный путь:	versioned_action_request <- action_request_assignment.assigned_action_request action_request_assignment => applied_action_request_assignment {/CLASS_ID(applied_action_request_assignment, 'change impact')/}

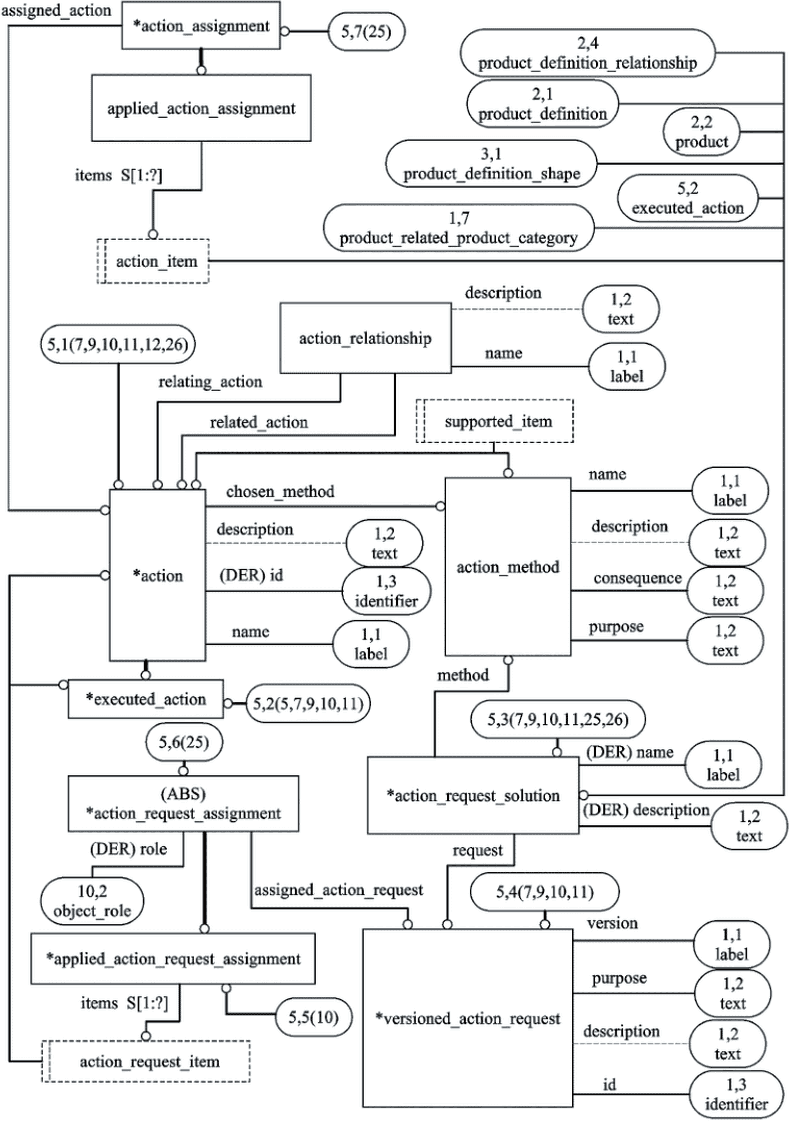

Элемент ПИМ:	action
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(action, 'check', 'event')/] [/ROOT_CLASS(action, 'event')/]}

Элемент ПИМ:	applied_person_and_organization_assignment.assigned_person_and_organization
Источник:	ИСО 10303-216
Правила:	5.2.4.15
Ссылочный путь:	/PERS_ORG_ASSGN(action, 'caused by')/ action.chosen_method action {/CLASS_ID(action, 'change')/}

Элемент ПИМ:	applied_date_and_time_assignment.assigned_date_and_time
Источник:	ИСО 10303-216
Правила:	5.2.4.20
Ссылочный путь:	/DAT_TIME_ASSGN(action, 'caused when')/

Элемент ПИМ:	action.description
Источник:	ИСО 10303-41

Элемент ПИМ:	action
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(action, 'envisaged version creation', 'versionable object change event')/] [/CLASS(action, 'versionable object change event', 'event')/] [/ROOT_CLASS(action, 'event')/]}

Элемент ПИМ:	action.name
Источник:	ИСО 10303-41

Элемент ПИМ:	applied_person_and_organization_assignment.assigned_person_and_organization
Источник:	ИСО 10303-41
Правила:	5.2.4.16
Ссылочный путь:	/PERS_ORG_ASSGN(action, 'caused by')/

Элемент ПИМ:	applied_date_and_time_assignment.assigned_date_and_time
Источник:	ИСО 10303-216
Правила:	5.2.4.21
Ссылочный путь:	/DAT_TIME_ASSGN(action,'causedwhen')/

Элемент ПИМ:	action.description
Источник:	ИСО 10303-41
Правила:	5.2.4.40

Элемент ПИМ:

PATH

Ссылочный путь:

action <- action_assignment.assigned_action action_assignment /ROLE_ASSGN(action_assignment)/ {object_role.name = 'base'} action_assignment => (/RELATE_ACT_2_VO(product_definition)/) (/RELATE_ACT_2_VO(property_definition)/) (/RELATE_ACT_2_VO(product_definition_relationship)/) (/RELATE_ACT_2_VO(product_definition_shape)/) (/RELATE_ACT_2_VO(product_related_product_category)/) (/RELATE_ACT_2_VO(document)/)

	#1: Если значением элемента Event является Versionable_object_change_event #2: Если значением элемента Event является Approval_event #3: Если значением элемента Event является Check
Элемент ПИМ:	#1: (action) #2: (approval) #3: (action)
Источник:	ИСО 10303-41

Элемент ПИМ:

/SUBTYPE(Versionable_object_change_event)/ (см. 5.1.3.20) /SUBTYPE(Approval_event)/ (см. 5.1.3.2) /SUBTYPE(Check)/ (см. 5.1.3.10)

Элемент ПИМ:

/SUBTYPE(Versionable_object_change_event)/ (см. 5.1.3.20) /SUBTYPE(Approval_event)/ (см. 5.1.3.2) /SUBTYPE(Check)/ (см. 5.1.3.10)

Элемент ПИМ:

/SUBTYPE(Versionable_object_change_event)/ (см. 5.1.3.20) /SUBTYPE(Approval_event)/ (см. 5.1.3.2) /SUBTYPE(Check)/ (см. 5.1.3.10)

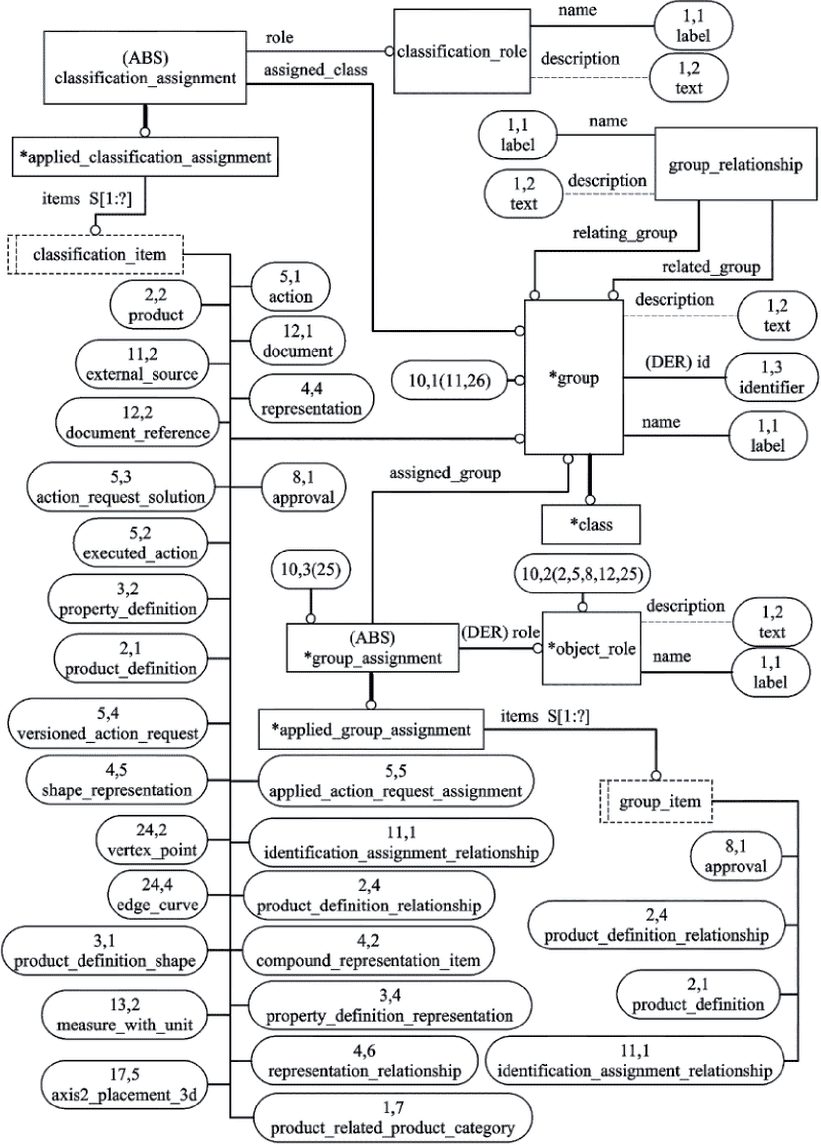

Элемент ПИМ:	group
Источник:	ИСО 10303-41
Правила:	5.2.4.52
Ссылочный путь:	{[/CLASS(group, 'revision', 'versionable object')/] [/ROOT_CLASS(group, 'versionable object')/]}

Элемент ПИМ:	group.description
Источник:	ИСО 10303-41
Правила:	5.2.4.133

Элемент ПИМ:	group.name
Источник:	ИСО 10303-41

Элемент ПИМ:	applied_identification_assignment.assigned_id
Источник:	ИСО 10303-216
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(group)/

Элемент ПИМ:	PATH
Правила:	5.2.4.52
Ссылочный путь:	group <- (/RELATE_GROUP_2_VO(product_definition, 'members')/) (/RELATE_GROUP_2_VO(property_definition, 'members')/) (/RELATE_GROUP_2_VO(product_definition_relationship, 'members' )/) (/RELATE_GROUP_2_VO(product_definition_shape, 'members')/) (/RELATE_GROUP_2_VO(product_related_product_category, 'members' )/) (/RELATE_GROUP_2_VO(document, 'members' )/)

Элемент ПИМ:	group
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(group, 'revision with context', 'revision')/] [/CLASS(group, 'revision', 'versionable object')/] [/ROOT_CLASS(group, 'versionable object')/]}

Элемент ПИМ:	group.description
Источник:	ИСО 10303-41
Правила:	5.2.4.133

Элемент ПИМ:	group.name
Источник:	ИСО 10303-41

Элемент ПИМ:	applied_identification_assignment.assigned_id
Источник:	ИСО 10303-216
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(group)/

Элемент ПИМ:	PATH
Правила:	5.2.4.134
Ссылочный путь:	group <- (/RELATE_GROUP_2_DO(product, 'context of revision')/) (/RELATE_GROUP_2_DO(product_definition, 'context of revision')/) (/RELATE_GROUP_2_DO(product_definition_relationship, 'context of revision')/)

Элемент ПИМ:

/SUPERTYPE(revision)/ (см. 5.1.3.13)

Элемент ПИМ:	action
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(action, 'version creation', 'versionable object change event')/] [/CLASS(action, 'versionable object change event', 'event')/] [/ROOT_CLASS(action, 'event')/]}

Элемент ПИМ:	applied_person_and_organization_assignment.assigned_person_and_organization
Источник:	ИСО 10303-216
Правила:	5.2.4.17
Ссылочный путь:	/PERS_ORG_ASSGN(action, 'caused by')/

Элемент ПИМ:	applied_date_and_time_assignment.assigned_date_and_time
Источник:	ИСО 10303-216
Правила:	5.2.4.22
Ссылочный путь:	/DAT_TIME_ASSGN(action, 'caused when')/

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 5.1.3.20, а не 1.3.20.

Элемент ПИМ:	action.description
Источник:	ИСО 10303-41
Правила:	5.2.4.154

Элемент ПИМ:

PATH

Ссылочный путь:

action <- action_assignment.assigned_action action_assignment /ROLE_ASSGN(action_assignment)/ {object_role.name = 'base'} action_assignment => (/RELATE_ACT_2_VO(product_definition)/) (/RELATE_ACT_2_VO(property_definition)/) (/RELATE_ACT_2_VO(product_definition_relationship)/) (/RELATE_ACT_2_VO(product_definition_shape)/) (/RELATE_ACT_2_VO(product_related_product_category)/) (/RELATE_ACT_2_VO(document)/)

Элемент ПИМ:

PATH

Ссылочный путь:

action <- action_assignment.assigned_action action_assignment /ROLE_ASSGN(action_assignment)/ {object_role.name = 'subject'} action_assignment => (/RELATE_ACT_2_VO(product_definition)/) (/RELATE_ACT_2_VO(property_definition)/) (/RELATE_ACT_2_VO(product_definition_relationship)/) (/RELATE_ACT_2_VO(product_definition_shape)/) (/RELATE_ACT_2_VO(product_related_product_category)/) (/RELATE_ACT_2_VO(document)/)

Элемент ПИМ:	action
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(action, 'version deletion', 'versionable object change event')/] [/CLASS(action, 'versionable object change event', 'event')/] [/ROOT_CLASS(action, 'event')/]}

Элемент ПИМ:	applied_person_and_organization_assignment.assigned_person_and_organization
Источник:	ИСО 10303-216
Правила:	5.2.4.18
Ссылочный путь:	/PERS_ORG_ASSGN(action, 'caused by')/

Элемент ПИМ:	applied_date_and_time_assignment.assigned_date_and_time
Источник:	ИСО 10303-216
Правила:	5.2.4.24
Ссылочный путь:	/DAT_TIME_ASSGN(action, 'caused when')/

Элемент ПИМ:	action.description
Источник:	ИСО 10303-41
Правила:	5.2.4.155

Элемент ПИМ:

PATH

Ссылочный путь:

action <- action_assignment.assigned_action action_assignment /ROLE_ASSGN(action_assignment)/ {object_role.name = 'subject'} action_assignment => (/RELATE_ACT_2_VO(product_definition)/) (/RELATE_ACT_2_VO(property_definition)/) (/RELATE_ACT_2_VO(product_definition_relationship)/) (/RELATE_ACT_2_VO(product_definition_shape)/) (/RELATE_ACT_2_VO(product_related_product_category)/) (/RELATE_ACT_2_VO(document)/)

Элемент ПИМ:	group
Источник:	ИСО 10303-41
Правила:	5.2.4.159
Ссылочный путь:	/ROOT_CLASS(group, 'version history')/

Элемент ПИМ:	PATH
Правила:	5.2.4.158, 5.2.4.156
Ссылочный путь:	group <- (/RELATE_GROUP_2_VO(product_definition, 'versions')/) (/RELATE_GROUP_2_VO(property_definition, 'versions')/) (/RELATE_GROUP_2_VO(product_definition_relationship, 'versions' )/) (/RELATE_GROUP_2_VO(product_definition_shape, 'versions')/) (/RELATE_GROUP_2_VO(product_related_product_category, 'versions' )/) (/RELATE_GROUP_2_VO(document, 'versions' )/)

Элемент ПИМ:	PATH
Ссылочный путь:	group <- /GROUPS(identification_assignment_relationship, 'relationships')/ identification_assignment_relationship {/CLASS_ID(identification_assignment_relationship, 'version relationship')/}

Элемент ПИМ:	PATH
ИС NORMPROD: примечание. Здесь и далее в официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 5.2.4.165, а не 5.2.4.166.
Правила:	5.2.4.166
Ссылочный путь:	group <- (/RELATE_GROUP_2_VO(product_definition, 'versions')/) (/RELATE_GROUP_2_VO(property_definition, 'versions')/) (/RELATE_GROUP_2_VO(product_definition_relationship, 'versions' )/) (/RELATE_GROUP_2_VO(product_definition_shape, 'versions')/) (/RELATE_GROUP_2_VO(product_related_product_category, 'versions' )/) (/RELATE_GROUP_2_VO(document, 'versions' )/)

Элемент ПИМ:	action
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(action, 'version modification', 'versionable object change event')/] [/CLASS(action, 'versionable object change event', 'event')/] [/ROOT_CLASS(action, 'event')/]}

Элемент ПИМ:	applied_person_and_organization_assignment.assigned_person_and_organization
Источник:	ИСО 10303-216
Правила:	5.2.4.19
Ссылочный путь:	/PERS_ORG_ASSGN(action, 'caused by')/

Элемент ПИМ:	applied_date_and_time_assignment.assigned_date_and_time
Источник:	ИСО 10303-216
Правила:	5.2.4.23
Ссылочный путь:	/DAT_TIME_ASSGN(action,'caused when')/

Элемент ПИМ:	action.description
Источник:	ИСО 10303-41
Правила:	5.2.4.160

Элемент ПИМ:

PATH

Ссылочный путь:

action <- action_assignment.assigned_action action_assignment /ROLE_ASSGN(action_assignment)/ {object_role.name = 'base'} action_assignment => (/RELATE_ACT_2_VO(product_definition)/) (/RELATE_ACT_2_VO(property_definition)/) (/RELATE_ACT_2_VO(product_definition_relationship)/) (/RELATE_ACT_2_VO(product_definition_shape)/) (/RELATE_ACT_2_VO(product_related_product_category)/) (/RELATE_ACT_2_VO(document)/)

Элемент ПИМ:

PATH

Ссылочный путь:

action <- action_assignment.assigned_action action_assignment /ROLE_ASSGN(action_assignment)/ {object_role.name = 'subject'} action_assignment => (/RELATE_ACT_2_VO(product_definition)/) (/RELATE_ACT_2_VO(property_definition)/) (/RELATE_ACT_2_VO(product_definition_relationship)/) (/RELATE_ACT_2_VO(product_definition_shape)/) (/RELATE_ACT_2_VO(product_related_product_category)/) (/RELATE_ACT_2_VO(document)/)

Элемент ПИМ:	identification_assignment_relationship
Источник:	ИСО 10303-41
Правила:	5.2.4.161, 5.2.4.163
Ссылочный путь:	/ROOT_CLASS(identification_assignment_relationship, 'version relationship')/

Элемент ПИМ:	identification_assignment_relationship.description
Источник:	ИСО 10303-41
Правила:	5.2.4.162

Элемент ПИМ:	PATH
Ссылочный путь:	identification_assignment_relationship identification_assignment_relationship.related_assignment -> (/RELATE_ID_2_VO(product_definition)/) (/RELATE_ID_2_VO(property_definition)/) (/RELATE_ID_2_VO(product_definition_relationship)/) (/RELATE_ID_2_VO(product_definition_shape)/) (/RELATE_ID_2_VO(product_related_product_category)/) (/RELATE_ID_2_VO(document)/) (/RELATE_ID_2_VO(group)/)

Элемент ПИМ:	PATH
Ссылочный путь:	identification_assignment_relationship identification_assignment_relationship.relating_assignment -> (/RELATE_ID_2_VO(product_definition)/) (/RELATE_ID_2_VO(property_definition)/) (/RELATE_ID_2_VO(product_definition_relationship)/) (/RELATE_ID_2_VO(product_definition_shape)/) (/RELATE_ID_2_VO(product_related_product_category)/) (/RELATE_ID_2_VO(document)/) (/RELATE_ID_2_VO(group)/)

	#1: Значением элемента Versionable_object_change_event является envisaged_version_creation #2: Значением элемента Versionable_object_change_event является version_creation #3: Значением элемента Versionable_object_change_event является version_modification #4: Значением элемента Versionable_object_change_event является version_deletion
Элемент ПИМ:	#1: (action) #2: (action) #3: (action) #4: (action)
Источник:	ИСО 10303-41

Элемент ПИМ:

#1: /SUBTYPE(Envisaged_version_creation)/ (см. 5.1.3.11.2) #2: /SUBTYPE(Version_creation)/ (см. 5.1.3.15.1) #3: /SUBTYPE(Version_modification)/ (см. 5.1.3.18.1) #4: /SUBTYPE(Version_deletion)/ (см. 5.1.3.16.1)

Элемент ПИМ:

#1: /SUBTYPE(Envisaged_version_creation)/ (см. 5.1.3.11.3) #2: /SUBTYPE(Version_creation)/ (см. 5.1.3.15.2) #3: /SUBTYPE(Version_modification)/ (см. 5.1.3.18.2) #4: /SUBTYPE(Version_deletion)/ (см. 5.1.3.16.2)

Элемент ПИМ:

#1: /SUBTYPE(Envisaged_version_creation)/ (см. 5.1.3.11.4) #2: /SUBTYPE(Version_creation)/ (см. 5.1.3.15.3) #3: /SUBTYPE(Version_modification)/ (см. 5.1.3.18.3) #4: /SUBTYPE(Version_deletion)/ (см. 5.1.3.16.3)

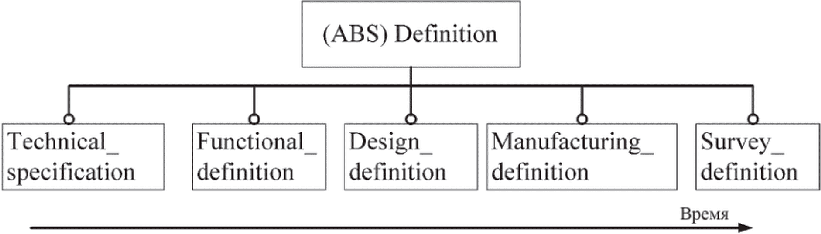

#1: Значением элемента definition является change_definition #2: Значением элемента definition является design_definition #3: Значением элемента definition является functional_definition #4: Значением элемента definition является general_characteristics_definition #5: Значением элемента definition является local_coordinate_system #6: Значением элемента definition является moulded_form_characteristics_definition #7: Значением элемента definition является spacing_table

Элемент ПИМ:

#1: /SUBTYPE(change_definition)/ (см. 5.1.3.5) #2: /SUBTYPE(design_definition)/ (см. 5.1.4.2) #3: /SUBTYPE(functional_definition)/ (см. 5.1.4.3) #4: /SUBTYPE(general_characteristics_definition)/ (см. 5.1.4.4) #5: /SUBTYPE(local_co_ordinate_system)/ (см. 5.1.9.4) #6: /SUBTYPE(moulded_form_characteristics_definition)/ (см. 5.1.11.7) #7: /SUBTYPE(spacing_table)/ (см. 5.1.9.10)

Элемент ПИМ:

#1: /SUBTYPE(change_definition)/ (см. 5.1.3.5.3) #2: /SUBTYPE(design_definition)/ (см. 5.1.4.2.1) #3: /SUBTYPE(functional_definition)/ (см. 5.1.4.3.1) #4: /SUBTYPE(general_characteristics_definition)/ (см. 5.1.4.4.1) #5: /SUBTYPE(local_co_ordinate_system)/ (см. 5.1.9.4.1) #6: /SUBTYPE(moulded_form_characteristics_definition)/ (см. 5.1.11.7.1) #7: /SUBTYPE(spacing_table)/ (см. 5.1.9.10.1)

Элемент ПИМ:

#1: /SUBTYPE(change_definition)/ (см. 5.1.3.5.4) #2: /SUBTYPE(design_definition)/ (см. 5.1.4.2.3) #3: /SUBTYPE(functional_definition)/ (см. 5.1.4.3.2) #4: /SUBTYPE(general_characteristics_definition)/ (см. 5.1.4.4.2) #5: /SUBTYPE(local_co_ordinate_system)/ (см. 5.1.9.4.2) #6: /SUBTYPE(moulded_form_characteristics_definition)/ (см. 5.1.11.7.4) #7: /SUBTYPE(spacing_table)/ (см. 5.1.9.10.3)

Элемент ПИМ:

#1: /SUBTYPE(change_definition)/ (см. 5.1.3.5.5) #2: /SUBTYPE(design_definition)/ (см. 5.1.4.2.4) #3: /SUBTYPE(functional_definition)/ (см. 5.1.4.3.4) #4: /SUBTYPE(general_characteristics_definition)/ (см. 5.1.4.4.3) #5: /SUBTYPE(local_co_ordinate_system)/ (см. 5.1.9.4.3) #6: /SUBTYPE(moulded_form_characteristics_definition)/ (см. 5.1.11.7.5) #7: /SUBTYPE(spacing_table)/ (см. 5.1.9.10.4)

Элемент ПИМ:

#1: /SUBTYPE(change_definition)/ (см. 5.1.3.5.6) #2: /SUBTYPE(design_definition)/ (см. 5.1.4.2.5) #3: /SUBTYPE(functional_definition)/ (см. 5.1.4.3.5) #4: /SUBTYPE(general_characteristics_definition)/ (см. 5.1.4.4.4) #5: /SUBTYPE(local_co_ordinate_system)/ (см. 5.1.9.4.4) #6: /SUBTYPE(moulded_form_characteristics_definition)/ (см. 5.1.11.7.6) #7: /SUBTYPE(spacing_table)/ (см. 5.1.9.10.5)

Элемент ПИМ:

#2: /SUBTYPE(design_definition)/ (см. 5.1.4.2.6) #4: /SUBTYPE(general_characteristics_definition)/ (см. 5.1.4.4.5) #5: /SUBTYPE(local_co_ordinate_system)/ (см. 5.1.9.4.5) #6: /SUBTYPE(moulded_form_characteristics_definition)/ (см. 5.1.11.7.7) #7: /SUBTYPE(spacing_table)/ (см. 5.1.9.10.6)

Элемент ПИМ:

#2: /SUBTYPE(design_definition)/ (см. 5.1.4.2.7) #4: /SUBTYPE(general_characteristics_definition)/ (см. 5.1.4.4.6) #5: /SUBTYPE(local_co_ordinate_system)/ (см. 5.1.9.4.6) #6: /SUBTYPE(moulded_form_characteristics_definition)/ (см. 5.1.11.7.8) #7: /SUBTYPE(spacing_table)/ (см. 5.1.9.10.7)

	#1: если значением design_definition является hydrostatic_definition #2: если значением design_definition является moulded_form_design_definition #3: если значением design_definition является stability_definition
Элемент ПИМ:	#1: /SUBTYPE(hydrostatic_definition)/ (см. 5.1.7.4) #2: /SUBTYPE(moulded_form_design_definition)/ (см. 5.1.14.3) #3: /SUBTYPE(stability_definition)/ (см. 5.1.7.11)

Элемент ПИМ:

#1: /SUBTYPE(hydrostatic_definition)/ (см. 5.1.7.4.1) #2: /SUBTYPE(moulded_form_design_definition)/ (см. 5.1.14.3.1) #3: /SUBTYPE(stability_definition)/ (см. 5.1.7.11.1)

Элемент ПИМ:

#1: /SUBTYPE(hydrostatic_definition)/ (см. 5.1.7.4.8) #2: /SUBTYPE(moulded_form_design_definition)/ (см. 5.1.14.3.15, 5.1.14.3.16) #3: /SUBTYPE(stability_definition)/ (см. 5.1.7.11.7)

Элемент ПИМ:

#1: /SUBTYPE(hydrostatic_definition)/ (см. 5.1.7.4.2) #2: /SUBTYPE(moulded_form_design_definition)/ (см. 5.1.14.3.2) #3: /SUBTYPE(stability_definition)/ (см. 5.1.7.11.2)

Элемент ПИМ:

#1: /SUBTYPE(hydrostatic_definition)/ (см. 5.1.7.4.3) #2: /SUBTYPE(moulded_form_design_definition)/ (см. 5.1.14.3.7) #3: /SUBTYPE(stability_definition)/ (см. 5.1.7.11.3)

Элемент ПИМ:

#1: /SUBTYPE(hydrostatic_definition)/ (см. 5.1.7.4.5) #2: /SUBTYPE(moulded_form_design_definition)/ (см. 5.1.14.3.8) #3: /SUBTYPE(stability_definition)/ (см. 5.1.7.11.4)

Элемент ПИМ:

#1: /SUBTYPE(hydrostatic_definition)/ (см. 5.1.7.4.6) #2: /SUBTYPE(moulded_form_design_definition)/ (см. 5.1.14.3.9) #3: /SUBTYPE(stability_definition)/ (см. 5.1.7.11.5)

Элемент ПИМ:

#1: /SUBTYPE(hydrostatic_definition)/ (см. 5.1.7.4.7) #2: /SUBTYPE(moulded_form_design_definition)/ (см. 5.1.14.3.10) #3: /SUBTYPE(stability_definition)/ (см. 5.1.7.11.6)

	#1: значением functional definition является moulded_form_functional_definition #2: значением functional definition является Shiptype
Элемент ПИМ:	#1: /SUBTYPE(moulded_form_functional_definition)/ (см. 5.1.14.4) #2: /SUBTYPE(Shiptype)/ (см. 5.1.12.11)

Элемент ПИМ:

#1: /SUBTYPE(moulded_form_functional_definition)/ (см. 5.1.14.4.1) #2: /SUBTYPE(Shiptype)/ (см. 5.1.12.11.1)

Элемент ПИМ:

#1: /SUBTYPE(moulded_form_functional_definition)/ (см. 5.1.14.4.4) #2: /SUBTYPE(Shiptype)/ (см. 5.1.12.11.3)

Элемент ПИМ:

#1: /SUBTYPE(moulded_form_functional_definition)/ (см. 5.1.14.4.3) #2: /SUBTYPE(Shiptype)/ (см. 5.1.12.11.2)

Элемент ПИМ:

#1: /SUBTYPE(moulded_form_functional_definition)/ (см. 5.1.14.4.5) #2: /SUBTYPE(Shiptype)/ (см. 5.1.12.11.4)

Элемент ПИМ:

#1: /SUBTYPE(moulded_form_functional_definition)/ (см. 5.1.14.4.6) #2: /SUBTYPE(Shiptype)/ (см. 5.1.12.11.5)

#1: если значением элемента general_characteristics_definition является class and_statutory_designation #2: если значением элемента general_characteristics_definition является class_parameters #3: если значением элемента general_characteristics_definition является global_axis_placement #4: если значением элемента general_characteristics_definition является owner_designation #5: если значением элемента general_characteristics_definition является principal_characteristics #6: если значением элемента general_characteristics_definition является ship_designation #7: если значением элемента general_characteristics_definition является shipyard_designation #8: если значением элемента general_characteristics_definition является ship_overall_dimensions

Элемент ПИМ:

#1: /SUBTYPE(class_and_statutory_designation)/ (см. 5.1.12.2) #2: /SUBTYPE(class_parameters)/ (см. 5.1.12.4) #3: /SUBTYPE(global_axis_placement)/ (см. 5.1.9.3) #4: /SUBTYPE(owner_designation)/ (см. 5.1.12.6) #5: /SUBTYPE(principal_characteristics)/ (см. 5.1.12.7) #6: /SUBTYPE(ship_designation)/ (см. 5.1.12.10) #7: /SUBTYPE(shipyard_designation)/ (см. 5.1.12.12) #8: /SUBTYPE(ship_overall_dimensions)/ (см. 5.1.11.11)

Элемент ПИМ:

#1: /SUBTYPE(class_and_statutory_designation)/ (см. 5.1.12.2.2) #2: /SUBTYPE(class_parameters)/ (см. 5.1.12.4.2) #3: /SUBTYPE(global_axis_placement)/ (см. 5.1.9.3.2) #4: /SUBTYPE(owner_designation)/ (см. 5.1.12.6.1) #5: /SUBTYPE(principal_characteristics)/ (см. 5.1.12.7.2) #6: /SUBTYPE(ship_designation)/ (см. 5.1.12.10.2) #7: /SUBTYPE(shipyard_designation)/ (см. 5.1.12.12.1) #8: /SUBTYPE(ship_overall_dimensions)/ (см. 5.1.11.11.1)

Элемент ПИМ:

#1: /SUBTYPE(class_and_statutory_designation)/ (см. 5.1.12.2.3) #2: /SUBTYPE(class_parameters)/ (см. 5.1.12.4.8) #3: /SUBTYPE(global_axis_placement)/ (см. 5.1.9.3.4) #4: /SUBTYPE(owner_designation)/ (см. 5.1.12.6.6) #5: /SUBTYPE(principal_characteristics)/ (см. 5.1.12.7.12) #6: /SUBTYPE(ship_designation)/ (см. 5.1.12.10.7) #7: /SUBTYPE(shipyard_designation)/ (см. 5.1.12.12.6) #8: /SUBTYPE(ship_overall_dimensions)/ (см. 5.1.11.11.7)

Элемент ПИМ:

#1: /SUBTYPE(class_and_statutory_designation)/ (см. 5.1.12.2.4) #2: /SUBTYPE(class_parameters)/ (см. 5.1.12.4.9) #3: /SUBTYPE(global_axis_placement)/ (см. 5.1.9.3.5) #4: /SUBTYPE(owner_designation)/ (см. 5.1.12.6.7) #5: /SUBTYPE(principal_characteristics)/ (см. 5.1.12.7.13) #6: /SUBTYPE(ship_designation)/ (см. 5.1.12.10.8) #7: /SUBTYPE(shipyard_designation)/ (см. 5.1.12.12.7) #8: /SUBTYPE(ship_overall_dimensions)/ (см. 5.1.11.11.8)

Элемент ПИМ:

#1: /SUBTYPE(class_and_statutory_designation)/ (см. 5.1.12.2.5) #2: /SUBTYPE(class_parameters)/ (см. 5.1.12.4.10) #3: /SUBTYPE(global_axis_placement)/ (см. 5.1.9.3.6) #4: /SUBTYPE(owner_designation)/ (см. 5.1.12.6.8) #5: /SUBTYPE(principal_characteristics)/ (см. 5.1.12.7.14) #6: /SUBTYPE(ship_designation)/ (см. 5.1.12.10.9) #7: /SUBTYPE(shipyard_designation)/ (см. 5.1.12.12.8) #8: /SUBTYPE(ship_overall_dimensions)/ (см. 5.1.11.11.9)

Элемент ПИМ:

#1: /SUBTYPE(class_and_statutory_designation)/ (см. примечание) #2: /SUBTYPE(class_parameters)/ (см. 5.1.12.4.11) #3: /SUBTYPE(global_axis_placement)/ (см. 5.1.9.3.7) #4: /SUBTYPE(owner_designation)/ (см. примечание) #5: /SUBTYPE(principal_characteristics)/ (см. 5.1.12.7.15) #6: /SUBTYPE(ship_designation)/ (см. примечание) #7: /SUBTYPE(shipyard_designation)/ (см. примечание) #8: /SUBTYPE(ship_overall_dimensions)/ (см. 5.1.11.11.10)

Элемент ПИМ:

#1: /SUBTYPE(class_and_statutory_designation)/ (см. примечание) #2: /SUBTYPE(class_parameters)/ (см. 5.1.12.4.12) #3: /SUBTYPE(global_axis_placement)/ (см. 5.1.9.3.8) #4: /SUBTYPE(owner_designation)/ (см. примечание) #5: /SUBTYPE(principal_characteristics)/ (см. 5.1.12.7.16) #6: /SUBTYPE(ship_designation)/ (см. примечание) #7: /SUBTYPE(shipyard_designation)/ (см. примечание) #8: /SUBTYPE(ship_overall_dimensions)/ (см. 5.1.11.11.11)

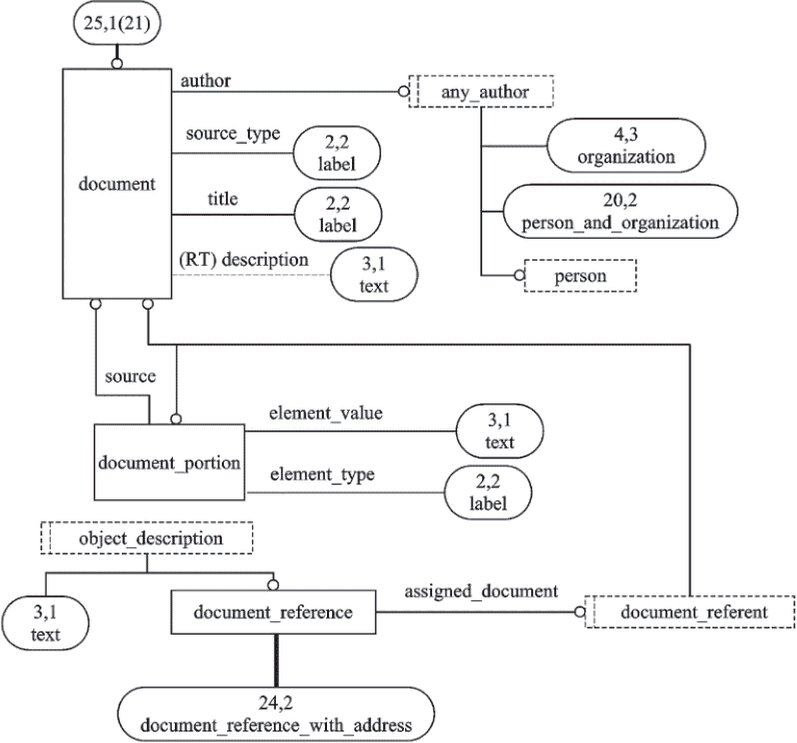

Элемент ПИМ:	document
Источник:	ИСО 10303-41
Правила:	5.2.4.38
Ссылочный путь:	{[/CLASS(document,'document', 'versionable object')/] [/ROOT_CLASS(document,'versionable object')/]}

	#1: если значением элемента author является person #2: если значением элемента author является organization #3: если значением элемента author является person_and_organization
Элемент ПИМ:	#1: applied_person_assignment.assigned_person #2: applied_organization_assignment.assigned_organization #3: applied_person_and_organization_assignment.assigned_person_and_organization
Источник:	#1: ИСО 10303-216 #2: ИСО 10303-216 #3: ИСО 10303-216
Ссылочный путь:	#1: /PERS_ASSGN(document,'author')/ #2: /ORG_ASSGN (document,'author')/ #3: /PERS_ORG_ASSGN(document,'author')/

Элемент ПИМ:	document.description
Источник:	ИСО 10303-41

Элемент ПИМ:	document_representation_type.name
Источник:	ИСО 10303-41
Правила:	5.2.4.37
Ссылочный путь:	document <- document_representation_type.represented_document document_representation_type document_representation_type.name

Элемент ПИМ:	document.name
Источник:	ИСО 10303-41

Элемент ПИМ:	applied_identification_assignment.assigned_id
Источник:	ИСО 10303-216
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(document)/

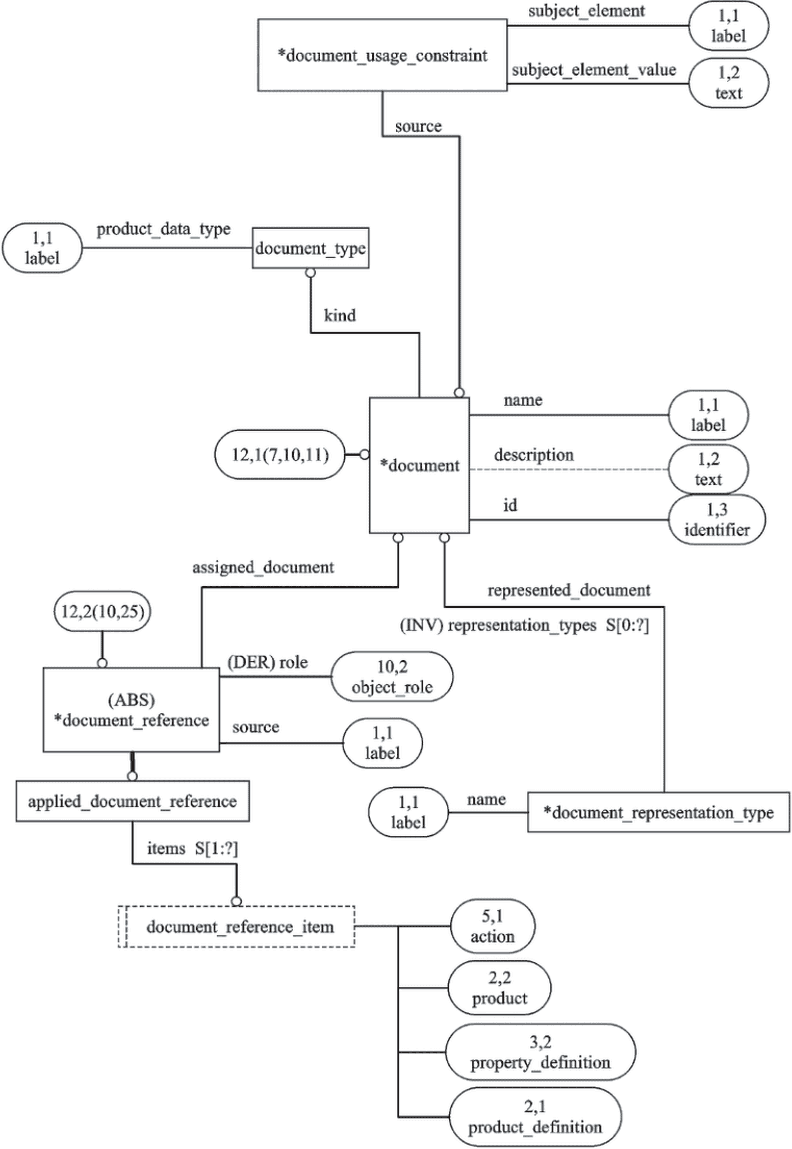

Элемент ПИМ:	document_usage_constraint
Источник:	ИСО 10303-41

Элемент ПИМ:	document_usage_constraint.subject_element
Источник:	ИСО 10303-41

Элемент ПИМ:	document_usage_constraint.subject_element_value
Источник:	ИСО 10303-41

Элемент ПИМ:	document_usage_constraint.source
Ссылочный путь:	document_usage_constraint document_usage_constraint.source -> document

Элемент ПИМ:	document
Источник:	ИСО 10303-41
Ссылочный путь:	{/ROOT_CLASS(document,'document reference')/}

Элемент ПИМ:	PATH
Ссылочный путь:	document

Элемент ПИМ:	PATH
Ссылочный путь:	document <- document_usage_constraint.source document_usage_constraint

Элемент ПИМ:	document
Источник:	ИСО 10303-41
Правила:	5.2.4.39
Ссылочный путь:	{[/CLASS(document,'document reference with address','document reference')/] [/ROOT_CLASS(document,'document reference')/] [/CLASS(document,'document reference with address','external reference')/] [/ROOT_CLASS(document,'external reference')/]}

Элемент ПИМ:	identification_role.description
Источник:	ИСО 10303-41
Ссылочный путь:	document external_identification_item = document external_identification_item <- applied_external_identification_assignment.items[i] applied_external_identification_assignment <= external_identification_assignment <= identification_assignment identification_assignment.role -> identification_role {identification_role.name = 'external reference'} identification_role.description

Элемент ПИМ:	PATH
Ссылочный путь:	document

Элемент ПИМ:	PATH
Ссылочный путь:	document <- document_usage_constraint.source document_usage_constraint

Элемент ПИМ:

PATH

Ссылочный путь:

document external_identification_item = document external_identification_item <- applied_external_identification_assignment.items[i] applied_external_identification_assignment <= external_identification_assignment [external_identification_assignment.source -> external_source {/CLASS_ID(external_source,'external storage')/}] [external_identification_assignment <= identification_assignment identification_assignment.role -> identification_role {identification_role.name = 'external reference'}]

Элемент ПИМ:

PATH

Ссылочный путь:

document external_identification_item = document external_identification_item <- applied_external_identification_assignment.items[i] applied_external_identification_assignment <= external_identification_assignment [external_identification_assignment.source -> external_source {/CLASS_ID(external_source,'universal resource locator')/}] [external_identification_assignment <= identification_assignment identification_assignment.role -> identification_role {identification_role.name = 'external reference'}]

Элемент ПИМ:	applied_external_identification_assignment
Источник:	ИСО 10303-216
Ссылочный путь:	applied_external_identification_assignment <= external_identification_assignment <= {/ID_ROLE('external instance reference')/}

Элемент ПИМ:	external_source.source_id
Источник:	ИСО 10303-41
Правила:	5.2.4.51
Ссылочный путь:	applied_external_identification_assignment <= external_identification_assignment external_identification_assignment.source -> external_source {/DESCRIPTION_ASSGN(external_source)/ description_attribute.attribute_value = 'schema name'} external_source_relationship.relating_source <- external_source_relationship {external_source_relationship.name = 'composition'} external_source_relationship.related_source -> external_source {/DESCRIPTION_ASSGN(external_source)/ description_attribute.attribute_value = 'entity type'} external_source.source_id {-> source_item source_item = identifier}

Элемент ПИМ:	external_source.source_id
Источник:	ИСО 10303-41
Ссылочный путь:	applied_external_identification_assignment <= external_identification_assignment external_identification_assignment.source -> external_source {/DESCRIPTION_ASSGN(external_source)/ description_attribute.attribute_value = 'schema name'} external_source.source_id {-> source_item source_item = identifier}

Элемент ПИМ:	PATH
Правила:	5.2.4.42
Ссылочный путь:	applied_external_identification_assignment <= external_identification_assignment <= identification_assignment identification_assignment.assigned_id

Элемент ПИМ:	applied_external_identification_assignment
Источник:	ИСО 10303-216
Ссылочный путь:	applied_external_identification_assignment <= external_identification_assignment <= identification_assignment identification_assignment.role -> identification_role {identification_role.name ='external reference'}

Элемент ПИМ:	identification_role.description
Источник:	ИСО 10303-41
Правила:	5.2.4.49
Ссылочный путь:	applied_external_identification_assignment <= external_identification_assignment <= identification_assignment identification_assignment.role -> identification_role identification_role.description

Элемент ПИМ:	PATH
Ссылочный путь:	applied_external_identification_assignment <= external_identification_assignment external_identification_assignment.source -> external_source {/CLASS_ID(external_source,'external storage')/}

Элемент ПИМ:	PATH
Ссылочный путь:	applied_external_identification_assignment <= external_identification_assignment external_identification_assignment.source -> external_source {/CLASS_ID(external_source,'universal resource locator')/}

Элемент ПИМ:	external_source
Источник:	ИСО 10303-41
Ссылочный путь:	{/ROOT_CLASS(external_source, 'external storage')/}

Элемент ПИМ:	external_source.source_id
Источник:	ИСО 10303-41
Ссылочный путь:	external_source external_source.source_id {-> source_item source_item = identifier}

Элемент ПИМ:	external_source
Источник:	ИСО 10303-41
Ссылочный путь:	{/ROOT_CLASS(external_source, 'universal resource locator')/}

Элемент ПИМ:	external_source.source_id
Источник:	ИСО 10303-41
Ссылочный путь:	external_source external_source.source_id {-> source_item source_item = identifier}

Элемент ПИМ:	serial_numbered_effectivity
Источник:	ИСО 10303-41

Элемент ПИМ:	serial_numbered_effectivity.effectivity_end_id
Источник:	ИСО 10303-41

Элемент ПИМ:	serial_numbered_effectivity.effectivity_start_id
Источник:	ИСО 10303-41

Элемент ПИМ:

PATH

Ссылочный путь:

serial_numbered_effectivity <= effectivity {effectivity.id = 'hull applicability'} effectivity <- effectivity_assignment.assigned_effectivity effectivity_assignment /ROLE_ASSGN(effectivity_assignment)/ {object_role.name = 'definitions for hulls'} effectivity_assignment => applied_effectivity_assignment applied_effectivity_assignment.items [i] -> effectivity_item (effectivity_item = product_definition {/CLASS_ID(product_definition, 'definition')/}) (effectivity_item = property_definition {/CLASS_ID(property_definition, 'definition')/}) (effectivity_item = product_definition_shape {/CLASS_ID(product_definition_shape, 'definition')/}) (effectivity_item = product_related_product_category {/CLASS_ID(product_related_product_category, 'definition')/})

Элемент ПИМ:

PATH

Ссылочный путь:

serial_numbered_effectivity <= effectivity {effectivity.id = 'hull applicability'} effectivity <- effectivity_assignment.assigned_effectivity effectivity_assignment /ROLE_ASSGN(effectivity_assignment)/ {object_role.name = 'items for hulls'} effectivity_assignment => applied_effectivity_assignment applied_effectivity_assignment.items [i] -> effectivity_item (effectivity_item = product_definition {/CLASS_ID(product_definition, 'item')/})

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Ссылочный путь:	/ROOT_CLASS(property_definition, 'addition of moulded form')/

Элемент ПИМ:

/SUPERTYPE(Displacement_operation)/ (см. 5.1.7.2)

	#1: значением элемента displacement_operation является Addition_of_moulded_form #2: значением элемента displacement_operation является Subtraction_of_moulded_form
Элемент ПИМ:	#1: /SUBTYPE(Addition_of_moulded_form)/ (см. 5.1.7.1) #2: /SUBTYPE(Subtraction_of_moulded_form)/ (см. 5.1.7.15)

Элемент ПИМ:	PATH
Ссылочный путь:	/PROP_TO_PROD_DEF/ {/CLASS_ID(product_definition, 'moulded_form')/}

Элемент ПИМ:	compound_representation_item
Источник:	ИСО 10303-43
Ссылочный путь:	/ROOT_CLASS(compound_representation_item, 'floating position')/

Элемент ПИМ:	plane_angle_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.43
Ссылочный путь:	/COMPOUND('angle of heel')/ value_representation_item value_representation_item.value_component {-> measure_value = plane_angle_measure}

Элемент ПИМ:	plane_angle_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.43
Ссылочный путь:	/COMPOUND('angle of trim')/ value_representation_item value_representation_item.value_component {-> measure_value = plane_angle_measure}

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.43
Ссылочный путь:	/COMPOUND('breadth of waterline')/ value_representation_item value_representation_item.value_component {-> measure_value = positive_length_measure}

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.43
Ссылочный путь:	/COMPOUND('draught at amidships')/ value_representation_item value_representation_item.value_component {-> measure_value = positive_length_measure}

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.43
Ссылочный путь:	/COMPOUND('length of waterline')/ value_representation_item value_representation_item.value_component {-> measure_value = positive_length_measure}

Элемент ПИМ:	volume_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.43
Ссылочный путь:	/COMPOUND('moulded form displacement')/ value_representation_item value_representation_item.value_component {-> measure_value = volume_measure}

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(property_definition, 'hydrostatic definition', 'design definition')/] [/CLASS(property_definition, 'design definition', 'definition')/] [/CLASS(property_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(property_definition, 'versionable object')/]}

Элемент ПИМ:	property_definition.description
Источник:	ИСО 10303-41

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(property_definition)/

Элемент ПИМ:	PATH
Ссылочный путь:	/PROP_TO_PROD_DEF/ /PROD_DEF_PRODUCT/ {/CLASS_ID(product, 'ship')/}

Элемент ПИМ:	PATH
Ссылочный путь:	property_definition <- property_definition_relationship.related_property_definition property_definition_relationship {property_definition_relationship.name = 'displacement change'} property_definition_relationship.relating_property_definition -> property_definition {(/CLASS_ID(property_definition, 'addition of moulded form')/) (/CLASS_ID(property_definition, 'subtraction of moulded form')/)}

Элемент ПИМ:	PATH
Источник:	ИСО 10303-41
Правила:	5.2.4.45, 5.2.4.89
Ссылочный путь:	property_definition identification_item = property_definition <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	PATH
Ссылочный путь:	/PROP_DEF_TO_UNITS('local units')/ unit unit = derived_unit derived_unit

Элемент ПИМ:	PATH
Ссылочный путь:	/PROP_DEF_TO_UNITS('local units')/ unit unit = named_unit named_unit

Элемент ПИМ:	PATH
Правила:	5.2.4.59
Ссылочный путь:	/PROP_DEF_TO_REP/ {/CLASS_ID(representation, 'hydrostatic table')/}

Элемент ПИМ:	compound_representation_item
Источник:	ИСО 10303-43
Ссылочный путь:	/CLASS_ID(compound_representation_item, 'centre location')/

Элемент ПИМ:

IDENTICAL MAPPING

Элемент ПИМ:	compound_representation_item
Источник:	ИСО 10303-43
Ссылочный путь:	/ROOT_CLASS(compound_representation_item, 'hydrostatic properties for constant floating position')/

Элемент ПИМ:	PATH
Правила:	5.2.4.47
Ссылочный путь:	/COMPOUND('definition of floating position')/ compound_representation_item {/CLASS_ID(compound_representation_item, 'floating position')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.31
Ссылочный путь:	/COMPOUND('hydrostatic property value')/ (compound_representation_item {/CLASS_ID(compound_representation_item, 'centre_location)/}) (value_representation_item)

Элемент ПИМ:	PATH
Ссылочный путь:	compound_representation_item <= representation_item <- representation.items [i] representation {/CLASS_ID(representation, 'hydrostatic table')/}

Элемент ПИМ:	compound_representation_item
Источник:	ИСО 10303-43
Ссылочный путь:	/ROOT_CLASS(compound_representation_item, 'hydrostatic property')/

	#1: значением элемента property_measure является area_measure #2: значением элемента property_measure является inertia_moment_measure #3: значением элемента property_measure является length_measure #4: значением элемента property_measure является moment_measure #5: значением элемента property_measure является centre_location
Элемент ПИМ:	#1: area_measure #2: context_dependent_measure #3: length_measure #4: moment_measure #5: compound_representation_item
Источник:	ИСО 10303-43
Ссылочный путь:	#1: /COMPOUND('property measure')/ value_representation_item {value_representation_item.value_component -> measure_value = area_measure} #2: /COMPOUND('property measure')/ value_representation_item {value_representation_item.value_component -> measure_value = context_dependent_measure} #3: /COMPOUND('property measure')/ value_representation_item {value_representation_item.value_component -> measure_value = length_measure} #4: /COMPOUND('property measure')/ value_representation_item {value_representation_item.value_component -> measure_value = moment_measure} #5: /COMPOUND('property measure')/ compound_representation_item {/CLASS_ID(compound_representation_item, 'centre_location')/}

Элемент ПИМ:	descriptive_representation_item
Источник:	ИСО 10303-45
Правила:	5.2.4.48
Ссылочный путь:	/COMPOUND('property type')/ descriptive_representation_item {(descriptive_representation_item.description = 'waterplane area') (descriptive_representation_item.description = 'midship section area') (descriptive_representation_item.description = 'wetted surface area') (descriptive_representation_item.description = 'moment for unit change of trim') (descriptive_representation_item.description = 'longitudinal second moment of area of waterplane') (descriptive_representation_item.description = 'longitudinal metacentric height') (descriptive_representation_item.description = 'transverse second moment of area of waterplane') (descriptive_representation_item.description = 'transverse metacentric height') (descriptive_representation_item.description = 'centre of buoyancy') (descriptive_representation_item.description = 'centre of flotation') (descriptive_representation_item.description = 'centre of lateral resistance')}

Элемент ПИМ:	(compound_representation_item) (value_representation_item.value_component)
Источник:	ИСО 10303-43
Ссылочный путь:	/SUBTYPE(Hydrostatic_position_value)/ (см. 5.1.7.5) /SUBTYPE(Hydrostatic_scalar_value)/ (см. 5.1.7.9)

Элемент ПИМ:	value_representation_item.value_component
Источник:	ИСО 10303-43
Ссылочный путь:	{value_representation_item value_representation_item.value_component -> measure_value = ratio_measure}

Элемент ПИМ:

IDENTICAL MAPPING

Элемент ПИМ:	representation
Источник:	ИСО 10303-43
Ссылочный путь:	/ROOT_CLASS(representation, 'hydrostatic table')/

Элемент ПИМ:	representation.name
Источник:	ИСО 10303-43

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.99
Ссылочный путь:	/REP_TO_VAL_REP_ITEM('mean shell thickness', positive_length_measure)/

Элемент ПИМ:	PATH
Правила:	5.2.4.97
Ссылочный путь:	representation representation.items [i] -> representation_item => compound_representation_item {/CLASS_ID(compound_representation_item, 'hydrostatic properties for constant floating position')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.98
Ссылочный путь:	representation representation.items [i] -> representation_item => compound_representation_item {/CLASS_ID(compound_representation_item, 'hydrostatic property')/}

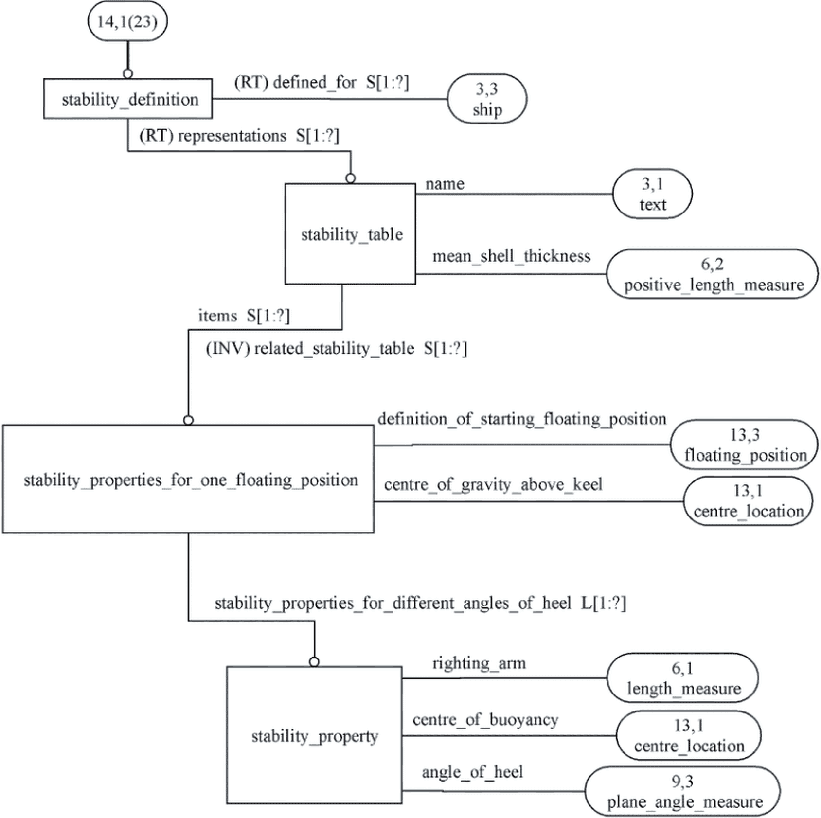

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(property_definition, 'stability definition', 'design definition')/] [/CLASS(property_definition, 'design definition', 'definition')/] [/CLASS(property_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(property_definition, 'versionable object')/]}

Элемент ПИМ:	property_definition.description
Источник:	ИСО 10303-41

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(property_definition)/

Элемент ПИМ:	PATH
Ссылочный путь:	/PROP_TO_PROD_DEF/ /PROD_DEF_PRODUCT/ {/CLASS_ID(product, 'ship')/}

Элемент ПИМ:	PATH
Источник:	ИСО 10303-41
Правила:	5.2.4.45, 5.2.4.89
Ссылочный путь:	property_definition identification_item = property_definition <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	PATH
Ссылочный путь:	/PROP_DEF_TO_UNITS('local units')/ unit unit = derived_unit derived_unit

Элемент ПИМ:	PATH
Ссылочный путь:	/PROP_DEF_TO_UNITS('local units')/ unit unit = named_unit named_unit

Элемент ПИМ:	PATH
Правила:	5.2.4.66
Ссылочный путь:	/PROP_DEF_TO_REP/ {/CLASS_ID(representation, 'stability table')/}

Элемент ПИМ:	compound_representation_item
Источник:	ИСО 10303-43
Ссылочный путь:	/ROOT_CLASS(compound_representation_item, 'stability properties for one floating position')/

Элемент ПИМ:	PATH
Правила:	5.2.4.114, 5.2.4.147
Ссылочный путь:	/COMPOUND('centre of gravity above keel')/ compound_representation_item {/CLASS_ID(compound_representation_item, 'centre location')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.47
Ссылочный путь:	/COMPOUND('definition of starting floating position')/ compound_representation_item {/CLASS_ID(compound_representation_item, 'floating position')/}

Элемент ПИМ:	PATH
Ссылочный путь:	compound_representation_item <= representation_item <- representation.items [i] representation {/CLASS_ID(representation, 'stability table')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.146

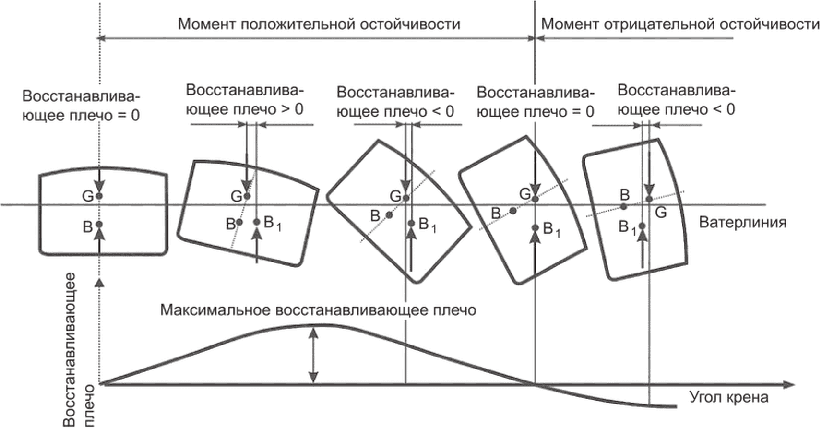

Ссылочный путь:	/COMPOUND('stability properties for different angles of heel')/ compound_representation_item {/CLASS_ID(compound_representation_item, 'stability property')/}

Элемент ПИМ:	compound_representation_item
Источник:	ИСО 10303-43
Ссылочный путь:	/ROOT_CLASS(compound_representation_item, 'stability property')/

Элемент ПИМ:	plane_angle_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.148
Ссылочный путь:	/COMPOUND('angle of heel')/ value_representation_item {value_representation_item.value_component -> measure_value = plane_angle_measure}

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.148
Ссылочный путь:	/COMPOUND('righting arm')/ value_representation_item {value_representation_item.value_component -> measure_value = positive_length_measure

Элемент ПИМ:	PATH
Правила:	5.2.4.114, 5.2.4.148
Ссылочный путь:	/COMPOUND('centre of buoyancy')/ compound_representation_item {/CLASS_ID(compound_representation_item, 'centre location')/}

Элемент ПИМ:	representation
Источник:	ИСО 10303-41
Ссылочный путь:	/ROOT_CLASS(representation, 'stability table')/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.111
Ссылочный путь:	/REP_TO_VAL_REP_ITEM('mean shell thickness', positive_length_measure)/

Элемент ПИМ:	representation.name
Источник:	ИСО 10303-43

Элемент ПИМ:	PATH
Правила:	5.2.4.110
Ссылочный путь:	representation representation.items [i] -> representation_item => compound_representation_item {/CLASS_ID(compound_representation_item, 'stability properties for one floating position')/}

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Ссылочный путь:	/ROOT_CLASS(property_definition, 'subtraction of moulded form')/

Элемент ПИМ:

/SUPERTYPE(Displacement_operation)/ (см. 5.1.7.2)

	#1: если значением элемента definable_object является item #2: если значением элемента definable_object является item_relationship #3: если значением элемента definable_object является item_structure
Элемент ПИМ:	#1: /SUBTYPE(item)/ (см. 5.1.8.3) #2: /SUBTYPE(item_relationship)/ (см. 5.1.8.4) #3: /SUBTYPE(item_structure)/ (см. 5.1.8.5)

Элемент ПИМ:

#1: /SUBTYPE(item)/(см. 5.1.8.3) #2: /SUBTYPE(item_relationship)/ (см. 5.1.8.4) #3: /SUBTYPE(item_structure)/ (см. 5.1.8.5)

Элемент ПИМ:	applied_identification_assignment
Источник:	ИСО 10303-216
Ссылочный путь:	applied_identification_assignment <= identification_assignment {identification_assignment.role-> identification_role identification_role.name = 'globally unambiguous identifier'}

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Ссылочный путь:	applied_identification_assignment <= identification_assignment identification_assignment.assigned_id

	#1: если значением элемента item является change #2: если значением элемента item является moulded_form #3: если значением элемента item является ship #4: если значением элемента item является ship_moulded_form
Элемент ПИМ:	#1: /SUBTYPE(change)/ (см. 5.1.3.4) #2: /SUBTYPE(moulded_form)/ (см. 5.1.14.1) #3: /SUBTYPE(ship)/ (см. 5.1.8.6) #4: /SUBTYPE(ship_moulded_form)/ (см. 5.1.14.11)

Элемент ПИМ:

#1: /SUBTYPE(change)/ (см. 5.1.3.4.1) #2: /SUBTYPE(moulded_form)/ (см. 5.1.14.1.1) #3: /SUBTYPE(ship)/ (см. 5.1.8.6.1) #4: /SUBTYPE(ship_moulded_form)/ (см. 5.1.14.11.1)

Элемент ПИМ:

#1: /SUBTYPE(change)/ (см. 5.1.3.4.2) #2: /SUBTYPE(moulded_form)/ (см. 5.1.14.1.2) #3: /SUBTYPE(ship)/ (см. 5.1.8.6.2) #4: /SUBTYPE(ship_moulded_form)/ (см. 5.1.14.11.2)

Элемент ПИМ:

#1: /SUBTYPE(change)/ (см. 5.1.3.4.4) #2: /SUBTYPE(moulded_form)/ (см. 5.1.14.1.3) #3: /SUBTYPE(ship)/ (см. 5.1.8.6.3) #4: /SUBTYPE(ship_moulded_form)/ (см. 5.1.14.11.4)

Элемент ПИМ:

#1: /SUBTYPE(change)/ (см. 5.1.3.4.5) #2: /SUBTYPE(moulded_form)/ (см. 5.1.14.1.4) #3: /SUBTYPE(ship)/ (см. 5.1.8.6.4) #4: /SUBTYPE(ship_moulded_form)/ (см. 5.1.14.11.7)

Элемент ПИМ:

#1: /SUBTYPE(change)/ (см. 5.1.3.4.6) #2: /SUBTYPE(moulded_form)/ (см. 5.1.14.1.5) #4: /SUBTYPE(ship_moulded_form)/ (см. 5.1.14.11.10)

Элемент ПИМ:

/SUBTYPE(moulded_form_relationship)/ (см. 5.1.14.5)

Элемент ПИМ:

/SUBTYPE(moulded_form_relationship)/ (см. 5.1.14.5.1)

Элемент ПИМ:

/SUBTYPE(moulded_form_relationship)/ (см. 5.1.14.5.2)

Элемент ПИМ:

/SUBTYPE(moulded_form_relationship)/ (см. 5.1.14.5.3)

Элемент ПИМ:

/SUBTYPE(moulded_form_relationship)/ (см. 5.1.14.5.4)

Элемент ПИМ:

/SUBTYPE(moulded_form_relationship)/ (см. 5.1.14.5.5)

Элемент ПИМ:

/SUBTYPE(moulded_form_relationship)/ (см. 5.1.14.5.6)

Элемент ПИМ:

/SUBTYPE(moulded_form_relationship)/ (см. 5.1.14.5.7)

Элемент ПИМ:

/SUBTYPE(ship_moulded_form)/ (см. 5.1.14.11)

Элемент ПИМ:

/SUBTYPE(ship_moulded_form)/ (см. 5.1.14.11.1)

Элемент ПИМ:

/SUBTYPE(ship_moulded_form)/ (см. 5.1.14.11.3)

Элемент ПИМ:

/SUBTYPE(ship_moulded_form)/ (см. 5.1.14.11.5)

Элемент ПИМ:

/SUBTYPE(ship_moulded_form)/ (см. 5.1.14.11.6)

Элемент ПИМ:

/SUBTYPE(ship_moulded_form)/ (см. 5.1.14.11.7)

Элемент ПИМ:

/SUBTYPE(ship_moulded_form)/ (см. 5.1.14.11.8)

Элемент ПИМ:

/SUBTYPE(ship_moulded_form)/ (см. 5.1.14.11.9)

Элемент ПИМ:	product
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(product, 'ship', 'item')/] [/CLASS(product, 'item', 'definable object')/] [/ROOT_CLASS(product, 'definable object')/]}

Элемент ПИМ:	product.description
Источник:	ИСО 10303-41

Элемент ПИМ:	product.name
Источник:	ИСО 10303-41

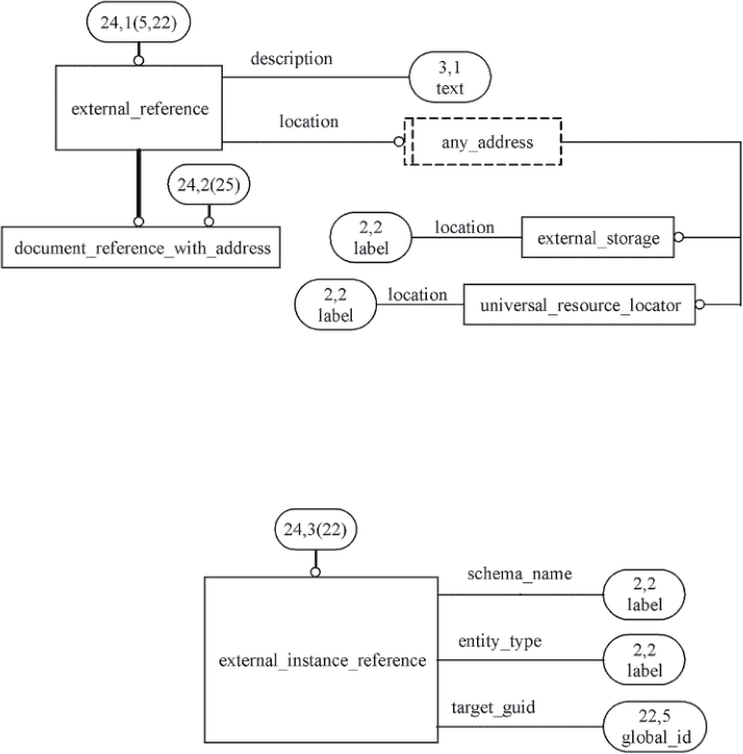

	#1: Если "как documentation" ссылается на External_reference
Элемент ПИМ:	PATH
Ссылочный путь:	product product = external_identification_item external_identification_item <- applied_external_identification_assignment.items[i] applied_external_identification_assignment
	#2: Если "как documentation" ссылается на Document_reference_with_address
Элемент ПИМ:	PATH
Ссылочный путь:	product /DOC_REF(product,'documentation')/ document {/CLASS_ID(document, 'document reference with address')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.45, 5.2.4.73
Ссылочный путь:	product identification_item = product<- applied_identification_assignment.items[i] applied_identification_assignment

	#1: если значением элемента item является moulded_form or ship_moulded_form #2: если значением элемента item является change
Элемент ПИМ:	#1: PATH #2: PATH
Ссылочный путь:	#1: product <- product_definition_formation.of_product product_definition_formation <- product_definition.formation product_definition #2: product action_item = product action_item <- applied_action_assignment.items[i] applied_action_assignment applied_action_assignment.assigned_action -> action

Элемент ПИМ:	product_context
Источник:	ИСО 10303-41
Ссылочный путь:	product product.frame_of_reference -> product_context {(product_context.discipline_type = 'design for single hull') (product_context.discipline_type = 'design for multiple hulls')}

Элемент ПИМ:	PATH
Ссылочный путь:	product <- product_definition_formation.of_product product_definition_formation<- product_definition.formation /PROD_DEF_TO_UNITS('global units')/ unit unit = derived_unit derived_unit

Элемент ПИМ:	PATH
Ссылочный путь:	product <- product_definition_formation.of_product product_definition_formation<- product_definition.formation /PROD_DEF_TO_UNITS('global units')/ unit unit = named_unit named_unit

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(property_definition, 'buttock table', 'transversal table')/] [/CLASS(property_definition, 'transversal table', 'spacing table')/] [/CLASS(property_definition, 'spacing table', 'definition')/] [/CLASS(property_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(property_definition, 'versionable object')/]}

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.1)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.2)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.3)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.4)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.5)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.6)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.7)

Элемент ПИМ:

/SUPERTYPE(transversal_table)/ (см. 5.1.9.13.8)

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(property_definition, 'frame table', 'longitudinal table')/] [/CLASS(property_definition, 'longitudinal table', 'spacing table')/] [/CLASS(property_definition, 'spacing table', 'definition')/] [/CLASS(property_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(property_definition, 'versionable object')/]}

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.7.1)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.7.2)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.7.3)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.7.4)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.7.5)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.7.6)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.7.7)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.7.8)

Элемент ПИМ:	[product_definition] [axis2_placement_3d]
Источник:	ИСО 10303-41, ИСО 10303-42
Правила:	5.2.4.44, 5.2.4.95, 5.2.4.114

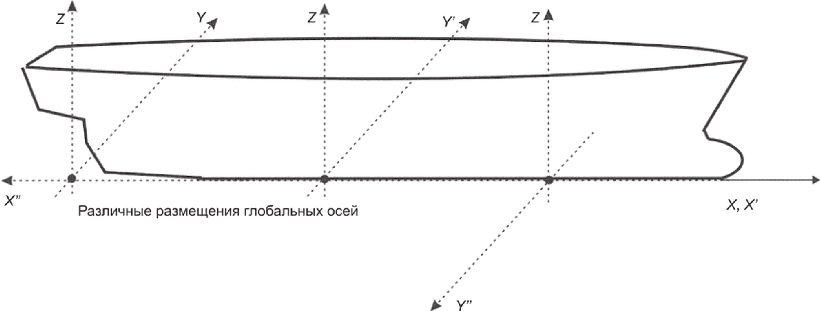

Ссылочный путь:	{[/CLASS(product_definition, 'global axis placement', 'general characteristics definition')/] [/CLASS(product_definition, 'general characteristics definition', 'definition')/] [/CLASS(product_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(product_definition, 'versionable object')/]} /PROD_DEF_TO_REP('global axis placement')/ representation {{representation.name = 'global axis representation'} representation.context_of_items -> representation_context => {representation_context.context_type = 'global coordinate space'} geometric_representation_context {geometric_representation_context.coordinate_space_dimension = 3}} /REP_ITEM('global axes and origin')/ geometric_representation_item => placement => axis2_placement_3d

Элемент ПИМ:	value_representation_item.value_component
Источник:	ИСО 10303-41
Правила:	5.2.4.95, 5.2.4.114
Ссылочный путь:	/PROD_DEF_TO_REP('global axis placement')/ representation {{representation.name = 'global axis representation'} representation.context_of_items -> representation_context => {representation_context.context_type = 'global coordinate space'} geometric_representation_context {geometric_representation_context.coordinate_space_dimension = 3}} /REP_TO_VAL_REP_ITEM('after perpendicular offset', length_measure)/

Элемент ПИМ:	product_definition.description
Источник:	ИСО 10303-41

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-45
Правила:	5.2.4.95, 5.2.4.114
Ссылочный путь:	/PROD_DEF_TO_REP('global axis placement')/ representation {{representation.name = 'global axis representation'} representation.context_of_items -> representation_context => {representation_context.context_type = 'global coordinate space'}} /REP_ITEM('orientation')/ descriptive_representation_item descriptive_representation_item.description {(descriptive_representation_item.description = 'forward pointing') (descriptive_representation_item.description = 'aft pointing')}

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(product_definition)/

Элемент ПИМ:	PATH
Ссылочный путь:	/PROD_DEF_PRODUCT/ {/CLASS_ID(product, 'ship')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.45, 5.2.4.70
Ссылочный путь:	product_definition identification_item = product_definition <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	PATH
Ссылочный путь:	/PROD_DEF_TO_UNITS('local_units')/ unit unit = derived_unit derived_unit

Элемент ПИМ:	PATH
Ссылочный путь:	/PROD_DEF_TO_UNITS('local_units')/ unit unit = named_unit named_unit

Элемент ПИМ:	[property_definition] [axis2_placement_3d]
Источник:	ИСО 10303-41, ИСО 10303-42
Правила:	5.2.4.114, 5.2.4.82, 5.2.4.100
Ссылочный путь:	{[/CLASS(property_definition, 'local coordinate system', 'definition')/] [/CLASS(property_definition, 'definition', 'versionable object')] [/ROOT_CLASS(property_definition, 'versionable object')/]} /PROP_DEF_REP_HELP('local coordinate system')/ representation {{representation.name = 'local axis representation'} representation.context_of_items -> representation_context => {representation_context.context_type = 'local coordinate space'} geometric_representation_context {geometric_representation_context.coordinate_space_dimension = 3}} /REP_ITEM('local axes and origin')/ geometric_representation_item => placement => axis2_placement_3d

Элемент ПИМ:	property_definition.description
Источник:	ИСО 10303-41

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(property_definition)/

Элемент ПИМ:	PATH
Ссылочный путь:	/PROP_TO_PROD_DEF/

Элемент ПИМ:	PATH
Правила:	5.2.4.45, 5.2.4.89
Ссылочный путь:	property_definition identification_item = property_definition <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	PATH
Ссылочный путь:	/PROP_DEF_TO_UNITS('local_units')/ unit unit = derived_unit derived_unit

Элемент ПИМ:	PATH
Ссылочный путь:	/PROP_DEF_TO_UNITS('local_units')/ unit unit = named_unit named_unit

Элемент ПИМ:	PATH
Правила:	5.2.4.125
Ссылочный путь:	axis2_placement_3d <= placement <= geometric_representation_item <= representation_item <- representation_map.mapping_origin representation_map {[representation_map.mapped_representation -> representation representation.name = 'local axis representation']} representation_map <- mapped_item.mapping_source mapped_item {mapped_item.name = 'local coordinate system position in global coordinate system'} mapped_item.mapping_target -> representation_item => geometric_representation_item => placement => axis2_placement_3d

Элемент ПИМ:	PATH
Правила:	5.2.4.125
Ссылочный путь:	axis2_placement_3d <= placement <= geometric_representation_item <= representation_item <- representation_map.mapping_origin representation_map {[representation_map.mapped_representation -> representation representation.name = 'local axis representation']} representation_map <- mapped_item.mapping_source mapped_item {mapped_item.name = 'local coordinate system position in parent local coordinate system'} mapped_item.mapping_target -> representation_item => geometric_representation_item => placement => axis2_placement_3d

Элемент ПИМ:	PATH
Правила:	5.2.4.125
Ссылочный путь:	axis2_placement_3d <= placement <= geometric_representation_item <= representation_item <- representation_map.mapping_origin representation_map {[representation_map.mapped_representation -> representation representation.name = 'local axis representation']} representation_map <- mapped_item.mapping_source mapped_item {mapped_item.name = 'local coordinate system position in parent local coordinate system with position reference'} mapped_item.mapping_target -> representation_item => geometric_representation_item => placement => axis2_placement_3d

Элемент ПИМ:	[property_definition] [axis2_placement_3d]
Источник:	ИСО 10303-41, ИСО 10303-42
Правила:	5.2.4.114, 5.2.4.83, 5.2.4.101
Ссылочный путь:	{[/CLASS(property_definition, 'local coordinate system with position reference', 'local coordinate system')/] [/CLASS(property_definition, 'local coordinate system', 'definition')/] [/CLASS(property_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(property_definition, 'versionable object')/]} /PROP_DEF_REP_HELP('local coordinate system with position reference')/ representation {{representation.name = 'local axis with position reference representation'} representation.context_of_items -> representation_context => {representation_context.context_type = 'local coordinate space'} geometric_representation_context {geometric_representation_context.coordinate_space_dimension = 3}} /REP_ITEM('local axes and origin')/ geometric_representation_item => placement => axis2_placement_3d

Элемент ПИМ:

/SUPERTYPE(local_co_ordinate_system)/ (см. 5.1.9.4.1)

Элемент ПИМ:

/SUPERTYPE(local_co_ordinate_system)/ (см. 5.1.9.4.2)

Элемент ПИМ:

/SUPERTYPE(local_co_ordinate_system)/ (см. 5.1.9.4.3)

Элемент ПИМ:

/SUPERTYPE(local_co_ordinate_system)/ (см. 5.1.9.4.4)

Элемент ПИМ:

/SUPERTYPE(local_co_ordinate_system)/ (см. 5.1.9.4.5)

Элемент ПИМ:

/SUPERTYPE(local_co_ordinate_system)/ (см. 5.1.9.4.6)

Элемент ПИМ:	length_measure
Источник:	ИСО 10303-43
Ссылочный путь:	/PROP_DEF_REP_HELP('local coordinate system with position reference')/ representation {representation.name = 'local axis with position reference representation'} representation.items [i] -> representation_item representation_item => {representation_item.name = 'longitudinal ref} value_representation_item {value_representation_item.value_component -> measure_value = length_measure}

Элемент ПИМ:	compound_representation_item
Источник:	ИСО 10303-43
Ссылочный путь:	/PROP_DEF_REP_HELP('local coordinate system with position reference')/ representation {representation.name = 'local axis with position reference representation'} representation.items [i] -> representation_item (representation_item => compound_representation_item {/CLASS_HELP(compound_representation_item)/ (group.name = 'longitudinal position') (group.name = 'spacing position with offset') class}}

Элемент ПИМ:	PATH
Правила:	5.2.4.125
Ссылочный путь:	axis2_placement_3d <= placement <= geometric_representation_item <= representation_item <- representation_map.mapping_origin representation_map {[representation_map.mapped_representation -> representation representation.name = 'local axis with position reference representation']} representation_map <- mapped_item.mapping_source mapped_item {mapped_item.name = 'local coordinate system position in global coordinate system'} mapped_item.mapping_target -> representation_item => geometric_representation_item => placement => axis2_placement_3d

Элемент ПИМ:

/SUPERTYPE(local_co_ordinate_system)/ (см. 5.1.9.4.8)

Элемент ПИМ:

/SUPERTYPE(local_co_ordinate_system)/ (см. 5.1.9.4.9)

Элемент ПИМ:	length_measure
Источник:	ИСО 10303-43
Ссылочный путь:	/PROP_DEF_REP_HELP('local coordinate system with position reference')/ representation {representation.name = 'local axis with position reference representation'} representation.items [i] -> representation_item representation_item => {representation_item.name = 'transversal ref} value_representation_item {value_representation_item.value_component -> measure_value = length_measure}

Элемент ПИМ:	compound_representation_item
Источник:	ИСО 10303-43
Ссылочный путь:	/PROP_DEF_REP_HELP('local coordinate system with position reference')/ representation {representation.name = 'local axis with position reference representation'} representation.items [i] -> representation_item representation_item => compound_representation_item {/CLASS_HELP(compound_representation_item)/ (group.name = 'transversal position') (group.name = 'spacing position with offset') class}}

Элемент ПИМ:	length_measure
Источник:	ИСО 10303-43
Ссылочный путь:	/PROP_DEF_REP_HELP('local coordinate system with position reference')/ representation {representation.name = 'local axis with position reference representation'} representation.items [i] -> representation_item representation_item => {representation_item.name = 'vertical ref} value_representation_item {value_representation_item.value_component -> measure_value = length_measure}

Элемент ПИМ:	compound_representation_item
Источник:	ИСО 10303-43
Ссылочный путь:	/PROP_DEF_REP_HELP('local coordinate system with position reference')/ representation {representation.name = 'local axis with position reference representation'} representation.items [i] -> representation_item representation_item => compound_representation_item {/CLASS_HELP(compound_representation_item)/ (group.name = 'vertical position') (group.name = 'spacing position with offset') class}}

Элемент ПИМ:	compound_representation_item
Источник:	ИСО 10303-43
Ссылочный путь:	{[/CLASS(compound_representation_item, 'longitudinal position', 'spacing position')/] [/ROOT_CLASS(compound_representation_item, 'spacing position')/]} {compound_representation_item <- representation.items[i] representation representation.context_of_items -> representation_context => {representation_context.context_type = 'global coordinate space'} geometric_representation_context}

Элемент ПИМ:	/SUPERTYPE(spacing_position)/ (см. 5.1.9.8.1)
Ссылочный путь:	см. отображения супертипа

Элемент ПИМ:

/SUPERTYPE(spacing_position)/ (см. 5.1.9.8.3)

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(property_definition, 'longitudinal table', 'spacing table')/] [/CLASS(property_definition, 'spacing table', 'definition')/] [/CLASS(property_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(property_definition, 'versionable object')/]}

ИС NORMPROD: примечание. Здесь и далее в официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 5.1.9.8, а не 5.1.9.10.

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.1)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.2)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.3)

Элемент ПИМ:

/SUPERTYPE(spacing_table/ (см. 5.1.9.10.4)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.6)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.7)

Элемент ПИМ:	PATH
Ссылочный путь:	/PROP_DEF_TO_REP/ representation.items [i] -> representation_item => compound_representation_item {/CLASS_ID(compound_representation_item, 'longitudinal position')/}

Элемент ПИМ:	compound_representation_item
Источник:	ИСО 10303-43
Ссылочный путь:	{/ROOT_CLASS(compound_representation_item, 'spacing position')/} {compound_representation_item <- representation.items[i] representation representation.context_of_items -> representation_context {representation_context.context_type = 'global coordinate space'} => geometric_representation_context}

Элемент ПИМ:	compound_representation_item.name
Источник:	ИСО 10303-43

Элемент ПИМ:	length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.143
Ссылочный путь:	/COMPOUND('position')/ value_representation_item {value_representation_item.value_component -> measure_value = length_measure}

Элемент ПИМ:	count_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.143
Ссылочный путь:	/COMPOUND('position number')/ value_representation_item {value_representation_item.value_component -> measure_value = count_measure}

Элемент ПИМ:	compound_representation_item
Источник:	ИСО 10303-43
Ссылочный путь:	{[/CLASS(compound_representation_item, 'spacing position with offset', 'spacing position')/] [/ROOT_CLASS(compound_representation_item, 'spacing position')/]} {compound_representation_item <- representation.items[i] representation representation.context_of_items -> representation_context => {representation_context.context_type = 'global coordinate space'} geometric_representation_context}

Элемент ПИМ:	compound_representation_item.name
Источник:	ИСО 10303-43

Элемент ПИМ:	length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.145
Ссылочный путь:	/COMPOUND('offset')/ value_representation_item {value_representation_item.value_component -> measure_value = length_measure}

Элемент ПИМ:	length_measure
Источник:	ИСО 10303-43
Ссылочный путь:	/COMPOUND('position')/ value_representation_item {value_representation_item.value_component -> measure_value = length_measure}

Элемент ПИМ:	length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.143
Ссылочный путь:	/COMPOUND('position number')/ value_representation_item {value_representation_item.value_component -> measure_value = count_measure}

Элемент ПИМ:	PATH
Правила:	5.2.4.144
Ссылочный путь:	/COMPOUND('relating spacing position')/ {/CLASS_HELP(compound_representation_item)/ (group.name = 'longitudinal position') (group.name = 'transversal position') (group.name = 'vertical position') class}}

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(property_definition, 'spacing table', 'definition')/] [/CLASS(property_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(property_definition, 'versionable object')/]}

Элемент ПИМ:	property_definition.description
Источник:	ИСО 10303-43

Элемент ПИМ:	property_definition.name
Источник:	ИСО 10303-43

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(property_definition)/

Элемент ПИМ:	PATH
Ссылочный путь:	property_definition property_definition.definition -> characterized_definition characterized_definition = characterized_product_definition characterized_product_definition = product_definition product_definition product_definition.formation -> product_definition_formation product_definition_formation.of_product -> product {/CLASS_ID(product, 'ship')}

Элемент ПИМ:	PATH
Правила:	5.2.4.45, 5.2.4.89
Ссылочный путь:	property_definition identification_item = property_definition <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	PATH
Ссылочный путь:	/PROP_DEF_TO_UNITS('local units')/ unit unit = derived_unit derived_unit

Элемент ПИМ:	PATH
Ссылочный путь:	/PROP_DEF_TO_UNITS('local units')/ unit unit = named_unit named_unit

Элемент ПИМ:	PATH
Ссылочный путь:	/PROP_DEF_TO_REP/ representation.items [i] -> representation_item => compound_representation_item {/CLASS_HELP(compound_representation_item)/ (group.name = 'longitudinal position') (group.name = 'transversal position') (group.name = 'vertical position') (group.name = 'spacing position with offset') class}}

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(property_definition, 'station table', 'longitudinal table')/] [/CLASS(property_definition, 'longitudinal table', 'spacing table')/] [/CLASS(property_definition, 'spacing table', 'definition')/] [/CLASS(property_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(property_definition, 'versionable object')/]}

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.7.1)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.7.2)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.3)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.4)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.7.5)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.7.6)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.7.7)

Элемент ПИМ:

/SUPERTYPE(longitudinal_table)/ (см. 5.1.9.7.8)

Элемент ПИМ:	compound_representation_item
Источник:	ИСО 10303-43
Ссылочный путь:	{[/CLASS(compound_representation_item, 'transversal position', 'spacing position')/] [/ROOT_CLASS(compound_representation_item, 'spacing position')/]} {compound_representation_item <- representation.items[i] representation representation.context_of_items representation_context => {representation_context.context_type = 'global coordinate space'} geometric_representation_context}

Элемент ПИМ:

/SUPERTYPE(spacing_position)/ (см. 5.1.9.8.1)

Элемент ПИМ:

/SUPERTYPE(spacing_position)/ (см. 5.1.9.8.2)

Элемент ПИМ:

/SUPERTYPE(spacing_position)/ (см. 5.1.9.8.3)

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(property_definition, 'transversal table', 'spacing table')/] [/CLASS(property_definition, 'spacing table', 'definition')/] [/CLASS(property_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(property_definition, 'versionable object')/]}

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.1)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.2)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.3)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.4)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.5)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.6)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.7)

Элемент ПИМ:	PATH
Ссылочный путь:	property_definition<= /PROP_DEF_TO_REP/ representation.items [i] -> representation_item => compound_representation_item {/CLASS_ID(compound_representation_item, 'transversal position')/}

Элемент ПИМ:	compound_representation_item
Источник:	ИСО 10303-43
Ссылочный путь:	{[/CLASS(compound_representation_item, 'vertical position', 'spacing position')/] [/ROOT_CLASS(compound_representation_item, 'spacing position')/]} {compound_representation_item <- representation.items[i] representation representation.context_of_items representation_context => {representation_context.context_type = 'global coordinate space'} geometric_representation_context}

Элемент ПИМ:

/SUPERTYPE(spacing_position)/ (см. 5.1.9.8.1)

Элемент ПИМ:

/SUPERTYPE(spacing_position)/ (см. 5.1.9.8.2)

Элемент ПИМ:

/SUPERTYPE(spacing_position)/ (см. 5.1.9.8.3)

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(property_definition, 'vertical table', 'spacing table')/] [/CLASS(property_definition, 'spacing table', 'definition')/] [/CLASS(property_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(property_definition, 'versionable object')/]}

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.1)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.2)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.3)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.4)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.5)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.6)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.7)

Элемент ПИМ:	PATH
Ссылочный путь:	/PROP_DEF_TO_REP/ representation.items [i] -> representation_item => compound_representation_item {/CLASS_ID(compound_representation_item, 'vertical position')/}

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(property_definition, 'waterline table', 'vertical table')/] [/CLASS(property_definition, 'vertical table', 'spacing table')/] [/CLASS(property_definition, 'spacing table', 'definition')/] [/CLASS(property_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(property_definition, 'versionable object')/]}

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.1)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.2)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.3)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.4)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.5)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.6)

Элемент ПИМ:

/SUPERTYPE(spacing_table)/ (см. 5.1.9.10.7)

Элемент ПИМ:

/SUPERTYPE(vertical_table)/ (см. 5.1.9.15.8)

	#1: если значением элемента versionable_object является definition #2: если значением элемента versionable_object является document #3: если значением элемента versionable_object является item_relationship #4: если значением элемента versionable_object является item_structure #5: если значением элемента versionable_object является revision
Элемент ПИМ:	#1: /SUBTYPE(definition)/ (см. 5.1.4.1) #2: /SUBTYPE(document)/ (см. 5.1.5.1) #3: /SUBTYPE(item_relationship)/ (см. 5.1.8.4) #4: /SUBTYPE(item_structure)/ (см. 5.1.8.5) #5: /SUBTYPE(revision)/ (см. 5.1.3.13)

Элемент ПИМ:

#1: /SUBTYPE(definition)/ (см. 5.1.4.1.2) #2: /SUBTYPE(document)/ (см. 5.1.5.1.5) #3: /SUBTYPE(item_relationship)/ (см. 5.1.8.4.2) #4: /SUBTYPE(item_structure)/ (см. 5.1.8.5.2) #5: /SUBTYPE(revision)/ (см. 5.1.3.13.3)

Элемент ПИМ:	compound_representation_item
Источник:	ИСО 10303-43
Ссылочный путь:	/ROOT_CLASS(compound_representation_item, 'offset point table model')/

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-45
Правила:	5.2.4.54
Ссылочный путь:	/COMPOUND('offset point table type')/ descriptive_representation_item {(descriptive_representation_item.name = 'waterline table') (descriptive_representation_item.name = 'station table') (descriptive_representation_item.name = 'buttock table') (descriptive_representation_item.name = 'user defined table')}

Элемент ПИМ:	PATH
Правила:	5.2.4.105
Ссылочный путь:	/COMPOUND('offset point table section')/ compound_representation_item {/CLASS_ID(compound_representation_item, 'section of offset point table')/}

Элемент ПИМ:	shape_representation
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(shape_representation,'offset table shape representation','moulded form shape representation')/] [/ROOT_CLASS(shape_representation, 'moulded form shape representation')/}

Элемент ПИМ:	PATH
Ссылочный путь:	/SUPERTYPE(Moulded_form_shape_representation)/ (см. 5.1.14.8.1)

Элемент ПИМ:	PATH
Правила:	5.2.4.106
Ссылочный путь:	shape_representation <= representation representation.items[i] -> representation_item => compound_representation_item {/CLASS_ID(compound_representation_item, 'offset point table model')/}

Элемент ПИМ:	PATH
Ссылочный путь:	/SUPERTYPE(Moulded_form_shape_representation)/ (см. 5.1.14.8.2)

Элемент ПИМ:	compound_representation_item
Источник:	ИСО 10303-43
Ссылочный путь:	/ROOT_CLASS(compound_representation_item, 'section of offset point table')/

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.33
Ссылочный путь:	/HAS_ID_1_ROLE(compound_representation_item, 'section identifier')/

Элемент ПИМ:	PATH
Ссылочный путь:	compound_representation_item <= representation_item <- list_representation_item[i] compound_item_definition = list_representation_item <- compound_representation_item.item_element compound_representation_item {/CLASS_ID(compound_representation_item, 'offset point table model')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.104
Ссылочный путь:	/COMPOUND('section point')/ compound_representation_item {/CLASS_ID(compound_representation_item, 'ship point')/}

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Правила:	5.2.4.75
Ссылочный путь:	{[/CLASS(property_definition, 'appendage moulded form design parameter','moulded form characteristics definition')/] [/CLASS(property_definition, 'moulded form characteristics definition', 'definition')/] [/CLASS(property_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(property_definition, 'versionable object')/]}

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.77
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('appendage moulded form design parameter', 'appendage breadth', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.77
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('appendage moulded form design parameter', 'appendage depth', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.77
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('appendage moulded form design parameter', 'appendage length', positive_length_measure)/

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.1)

Элемент ПИМ:	volume_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.90, 5.2.4.114
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('appendage moulded form design parameter', 'moulded form displacement', volume_measure)/

Элемент ПИМ:	area_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.115, 5.2.4.114
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('appendage moulded form design parameter', 'moulded form outer surface', area_measure)/

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-45
Правила:	5.2.4.77, 5.2.4.151
Ссылочный путь:	/PROP_DEF_TO_DESC_REP_ITEM('appendage moulded form design parameter', 'type of appendage')/ {(descriptive_representation_item.description = 'active fin') (descriptive_representation_item.description = 'air emitter') (descriptive_representation_item.description = 'arrays') (descriptive_representation_item.description = 'bilge keel') (descriptive_representation_item.description = 'bow thruster') (descriptive_representation_item.description = 'cathodic protection anode') (descriptive_representation_item.description = 'duck tail') (descriptive_representation_item.description = 'passive fin') (descriptive_representation_item.description = 'rudder') (descriptive_representation_item.description = 'sea chest') (descriptive_representation_item.description = 'shaft bossings') (descriptive_representation_item.description = 'shaft strut') (descriptive_representation_item.description = 'skeg') (descriptive_representation_item.description = 'spray rail') (descriptive_representation_item.description = 'stern flap') (descriptive_representation_item.description = 'stern thruster') (descriptive_representation_item.description = 'user defined')}

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-45
Правила:	5.2.4.151, 5.2.4.115
Ссылочный путь:	/PROP_DEF_TO_DESC_REP_ITEM('appendage moulded form design parameter', 'type of appendage')/ descriptive_representation_item.description

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.4)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.5)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.6)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.7)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.8)

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Правила:	5.2.4.76
Ссылочный путь:	{[/CLASS(property_definition, 'bottom moulded form design parameter', 'moulded form characteristics definition')/] [/CLASS(property_definition, 'moulded form characteristics definition', 'definition')/] [/CLASS(property_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(property_definition, 'versionable object')/]}

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.91
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('bottom moulded form design parameter', 'aft end of flat of bottom', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.91
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('bottom moulded form design parameter', 'bilge radius', positive_length_measure)/

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.1)

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.91
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('bottom moulded form design parameter', 'flat of bottom breadth', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.91
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('bottom moulded form design parameter', 'front end of flat of bottom', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.91
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('bottom moulded form design parameter', 'length of flat of bottom', positive_length_measure)/

Элемент ПИМ:	volume_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.116, 5.2.4.114
Ссылочный путь:	property_definition <= /PROP_DEF_TO_VAL_REP_ITEM('bottom moulded form design parameter', 'moulded form displacement', volume_measure)/

Элемент ПИМ:	area_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.116, 5.2.4.114
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('bottom moulded form design parameter', 'moulded form outer surface', area_measure)/

Элемент ПИМ:	plane_angle_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.91
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('bottom moulded form design parameter', 'rake of keel', plane_angle_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.91
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('bottom moulded form design parameter', 'rise of floor', positive_length_measure)/

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.4)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.5)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.6)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.7)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.8)

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Правила:	5.2.4.77
Ссылочный путь:	{[/CLASS(property_definition, 'bulb moulded form design parameter', 'moulded form characteristics definition')/] [/CLASS(property_definition, 'moulded form characteristics definition', 'definition')/] [/CLASS(property_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(property_definition, 'versionable object')/]}

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.92
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('bulb moulded form design parameter', 'bulb breadth', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.92
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('bulb moulded form design parameter', 'bulb breadth pp', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.92
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('bulb moulded form design parameter', 'bulb depth', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.92
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('bulb moulded form design parameter', 'bulb depth pp', positive_length_measure)/

Элемент ПИМ:	area_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.92
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('bulb moulded form design parameter', 'bulb frame section area at pp', area_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.92
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('bulb moulded form design parameter', 'bulb length', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.92
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('bulb moulded form design parameter', 'bulb length from pp', positive_length_measure)/

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.92
Ссылочный путь:	/PROP_DEF_TO_DESC_REP_ITEM('bulb moulded form design parameter', 'bulb location')/ {(descriptive_representation_item.description = 'bow') (descriptive_representation_item.description = 'stern')}

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.1)

Элемент ПИМ:	volume_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.117, 5.2.4.114
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('bulb moulded form design parameter', 'moulded form displacement', volume_measure)/

Элемент ПИМ:	area_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.117, 5.2.4.114
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('bulb moulded form design parameter', 'moulded form outer surface', area_measure)/

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.4)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.5)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.6)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.7)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.8)

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Правила:	5.2.4.80
Ссылочный путь:	{[/CLASS(property_definition, 'deck moulded form design parameter', 'moulded form characteristics definition')/] [/CLASS(property_definition, 'moulded form characteristics definition', 'definition')/] [/CLASS(property_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(property_definition, 'versionable object')/]}

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.94
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('deck moulded form design parameter', 'camber', positive_length_measure)/

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.1)

Элемент ПИМ:	area_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.118, 5.2.4.114
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('deck moulded form design parameter', 'moulded form outer surface', area_measure)/

Элемент ПИМ:	volume_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.118, 5.2.4.114
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('deck moulded form design parameter', 'moulded form displacement', volume_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.94
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('deck moulded form design parameter', 'sheer at AP', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.94
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('deck moulded form design parameter', 'sheer at FP', positive_length_measure)/

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.4)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.5)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.6)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.7)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.8)

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Правила:	5.2.4.81
Ссылочный путь:	{[/CLASS property_definition, 'hull moulded form design parameter', 'moulded form characteristics definition')/] [/CLASS(property_definition, 'moulded form characteristics definition', 'definition')/] [/CLASS(property_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(property_definition, 'versionable object')/]}

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.96
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('hull moulded form design parameter', 'aft end of flat of side', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.96
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('hull moulded form design parameter', 'aft end of parallel midbody at design draught', positive_length_measure)/

Элемент ПИМ:	ratio_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.96
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('hull moulded form design parameter', 'block coefficient', ratio_measure)/

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.1)

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.96
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('hull moulded form design parameter', 'front end of flat of side', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.96
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('hull moulded form design parameter', 'front end of parallel midbody at design draught', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.119
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('hull moulded form design parameter', 'gunwale radius', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.119
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('hull moulded form design parameter', 'hull breadth', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.119
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('hull moulded form design parameter', 'hull depth', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.119
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('hull moulded form design parameter', 'hull design draught', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.119
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('hull moulded form design parameter', 'hull length pp', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.119
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('hull moulded form design parameter', 'hull length waterline', positive_length_measure)

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.119
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('hull moulded form design parameter', 'max frame section area location', positive_length_measure)/

Элемент ПИМ:	area_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.96
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('hull moulded form design parameter', 'max wetted frame section area', area_measure)/

Элемент ПИМ:	volume_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.119, 5.2.4.114
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('hull moulded form design parameter', 'moulded form displacement', volume_measure)/

Элемент ПИМ:	area_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.119, 5.2.4.114
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('hull moulded form design parameter', 'moulded form outer surface', area_measure)/

Элемент ПИМ:	ratio_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.96
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('hull moulded form design parameter', 'prismatic coefficient', ratio_measure)/

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.4)

Элемент ПИМ:	plane_angle_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.119
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('hull moulded form design parameter', 'waterline angle of entrance at bow', plane_angle_measure)/

Элемент ПИМ:	plane_angle_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.119
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('hull moulded form design parameter', 'waterline angle of entrance at stern', plane_angle_measure)/

Элемент ПИМ:	ratio_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.96
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('hull moulded form design parameter', 'waterplane coefficient', ratio_measure)/

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.5)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.6)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.7)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.8)

Элемент ПИМ:	PATH
Правила:	5.2.4.46
Ссылочный путь:	/PROP_DEF_TO_REP/ {/CLASS_ID(representation, 'midship tumble')/}

Элемент ПИМ:	representation
Источник:	ИСО 10303-43
Ссылочный путь:	/ROOT_CLASS(representation, 'midship tumble')/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.102
Ссылочный путь:	REP_TO_VAL_REP_ITEM('tumble in at side', positive_length_measure)

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.102
Ссылочный путь:	/REP_TO_VAL_REP_ITEM('tumble in at top', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.102
Ссылочный путь:	/REP_TO_VAL_REP_ITEM('tumble out at bottom', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.102
Ссылочный путь:	/REP_TO_VAL_REP_ITEM('tumble out at side', positive_length_measure)/

#1: Значением элемента Moulded_form_characteristics_definition является Appendage_moulded_form_design_parameter #2: Значением элемента Moulded_form_characteristics_definition является Bottom_moulded_form_design_parameter #3: Значением элемента Moulded_form_characteristics_definition является Bulb_moulded_form_design_parameter #4: Значением элемента Moulded_form_characteristics_definition является Hull_moulded_form_design_parameter #5: Значением элемента Moulded_form_characteristics_definition является Propeller_moulded_form_design_parameter #6: Значением элемента Moulded_form_characteristics_definition является Rudder_moulded_form_design_parameter #7: Значением элемента Moulded_form_characteristics_definition является Thruster_moulded_form_design_parameter #8: Значением элемента Moulded_form_characteristics_definition является Deck_moulded_form_design_parameter

Элемент ПИМ:

#1/SUBTYPE(Appendage_moulded_form_design_parameter)/ (см. 5.1.11.1) #2/SUBTYPE(Bottom_moulded_form_design_parameter)/ (см. 5.1.11.2) #3/SUBTYPE(Bulb_moulded_form_design_parameter)/ (см. 5.1.11.3) #4/SUBTYPE(Hull_moulded_form_design_parameter)/ (см. 5.1.11.5) #5/SUBTYPE(Propeller_moulded_form_design_parameter)/ (см. 5.1.11.9) #6/SUBTYPE(Rudder_moulded_form_design_parameter)/ (см. 5.1.11.10) #7/SUBTYPE(Thruster_moulded_form_design_parameter)/ (см. 5.1.11.12) #8/SUBTYPE(Deck_moulded_form_design_parameter)/ (см. 5.1.11.4)

Элемент ПИМ:	property_definition.description
Источник:	ИСО 10303-41

Элемент ПИМ:

#1 /SUBTYPE(Appendage_moulded_form_design_parameter)/ (см. 5.1.11.1.5) #2 /SUBTYPE(Bottom_moulded_form_design_parameter)/ (см. 5.1.11.2.7) #3 /SUBTYPE(Bulb_moulded_form_design_parameter)/ (см. 5.1.11.3.10) #4 /SUBTYPE(Hull_moulded_form_design_parameter)/ (см. 5.1.11.5.15) #5 /SUBTYPE(Propeller_moulded_form_design_parameter)/ (см. 5.1.11.9.7) #6 /SUBTYPE(Rudder_moulded_form_design_parameter)/ (см. 5.1.11.10.2) #7 /SUBTYPE(Thruster_moulded_form_design_parameter)/ (см. 5.1.11.12.2) #8 /SUBTYPE(Deck_moulded_form_design_parameter)/ (см. 5.1.11.4.4)

Элемент ПИМ:

#1 /SUBTYPE(Appendage_moulded_form_design_parameter)/ (см. 5.1.11.1.6) #2 /SUBTYPE(Bottom_moulded_form_design_parameter)/ (см. 5.1.11.2.8) #3 /SUBTYPE(Bulb_moulded_form_design_parameter)/ (см. 5.1.11.3.11) #4 /SUBTYPE(Hull_moulded_form_design_parameter)/ (см. 5.1.11.5.16) #5 /SUBTYPE(Propeller_moulded_form_design_parameter)/ (см. 5.1.11.9.8) #6 /SUBTYPE(Rudder_moulded_form_design_parameter)/ (см. 5.1.11.10.3) #7/SUBTYPE(Thruster_moulded_form_design_parameter)/ (см. 5.1.11.12.3) #8 /SUBTYPE(Deck_moulded_form_design_parameter)/ (см. 5.1.11.4.3)

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(property_definition)/

Элемент ПИМ:	PATH
Ссылочный путь:	/PROP_TO_PROD_DEF/ {/CLASS_ID(product_definition, 'moulded_form')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.45, 5.2.4.89
Ссылочный путь:	property_definition identification_item = property_definition <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	PATH
Ссылочный путь:	/PROP_DEF_TO_UNITS('local units')/ unit unit = derived_unit derived_unit

Элемент ПИМ:	PATH
Ссылочный путь:	/PROP_DEF_TO_UNITS('local units')/ unit unit = named_unit named_unit

Элемент ПИМ:	representation
Источник:	ИСО 10303-43
Ссылочный путь:	/ROOT_CLASS(representation, 'propeller location')/

Элемент ПИМ:	plane_angle_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.107
Ссылочный путь:	/REP_TO_VAL_REP_ITEM('shaft line inclination x', plane_angle_measure)/

Элемент ПИМ:	plane_angle_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.107
Ссылочный путь:	/REP_TO_VAL_REP_ITEM('shaft line inclination y', plane_angle_measure)/

Элемент ПИМ:	PATH
Правила:	5.2.4.114, 5.2.4.107
Ссылочный путь:	property_definition represented_definition = property_definition represented_definition <- property_definition_representation.definition property_definition_representation property_definition_representation.used_representation -> /REP_ITEM('propeller location')/ compound_representation_item {/CLASS_ID(compound_representation_item, 'centre_location')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.114, 5.2.4.107
Ссылочный путь:	property_definition represented_definition = property_definition represented_definition <- property_definition_representation.definition property_definition_representation property_definition_representation.used_representation -> /REP_ITEM('shaft line location')/ compound_representation_item {/CLASS_ID(compound_representation_item, 'centre_location')/}

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Правила:	5.2.4.85
Ссылочный путь:	{[/CLASS(property_definition, 'propeller moulded form design parameter', 'moulded form characteristics definition')/] [/CLASS(property_definition, 'moulded form characteristics definition', 'definition')/] [/CLASS(property_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(property_definition, 'versionable object')/]}

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.122
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('propeller moulded form design parameter', 'blade mean height', positive_length_measure)/

Элемент ПИМ	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.108
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('propeller moulded form design parameter', 'chord length at 0 7 radius', positive_length_measure)/

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.1)

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-45
Правила:	5.2.4.108
Ссылочный путь:	/PROP_DEF_TO_DESC_REP_ITEM('propeller moulded form design parameter', 'design sense of rotation')/ {(descriptive_representation_item.description = 'right') (descriptive_representation_item.description = 'left')}

Элемент ПИМ:	ratio_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.108
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('propeller moulded form design parameter', 'expanded area ratio', ratio_measure)/

Элемент ПИМ:	ratio_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.108
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('propeller moulded form design parameter', 'hub diameter ratio', ratio_measure)/

Элемент ПИМ:	volume_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.122, 5.2.4.114
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('propeller moulded form design parameter', 'moulded form displacement', volume_measure)/

Элемент ПИМ:	area_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.122, 5.2.4.114
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('propeller moulded form design parameter', 'moulded form outer surface', area_measure)/

Элемент ПИМ:	ratio_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.108
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('propeller moulded form design parameter', 'nominal design pitch ratio', ratio_measure)/

Элемент ПИМ:	count_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.108
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('propeller moulded form design parameter', 'number of propeller blades', count_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.108
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('propeller moulded form design parameter', 'propeller diameter', positive_length_measure)/

Элемент ПИМ:	plane_angle_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.108
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('propeller moulded form design parameter', 'rake', plane_angle_measure)/

Элемент ПИМ:	plane_angle_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.108
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('propeller moulded form design parameter', 'skew', plane_angle_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.108
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('propeller moulded form design parameter', 'thickness at 0 7 radius', positive_length_measure)/

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-45
Правила:	5.2.4.108
Ссылочный путь:	/PROP_DEF_TO_DESC_REP_ITEM('propeller moulded form design parameter', 'type of propeller blades')/ {(descriptive_representation_item.description = 'fixed blade') (descriptive_representation_item.description = 'adjustable blade') (descriptive_representation_item.description = 'controllable blade')}

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-45
Правила:	5.2.4.108
Ссылочный путь:	/PROP_DEF_TO_DESC_REP_ITEM('propeller moulded form design parameter', 'type of propulsion')/ {(descriptive_representation_item.description = 'water jet') (descriptive_representation_item.description = 'paddle wheel') (descriptive_representation_item. description = 'vertical axis propeller') (descriptive_representation_item.description = 'screw propeller') (descriptive_representation_item.description = 'ducted propeller') (descriptive_representation_item.description = 'thruster') (descriptive_representation_item.description = 'user defined')}

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.4)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.5)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.6)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.7)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.8)

Элемент ПИМ:	PATH
Правила:	5.2.4.74
Ссылочный путь:	/PROP_DEF_TO_REP/ {/CLASS_ID(representation, 'propeller location')/}

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Правила:	5.2.4.86
Ссылочный путь:	{[/CLASS(property_definition, 'rudder moulded form design parameter', 'moulded form characteristics definition')/] [/CLASS(property_definition, 'moulded form characteristics definition', 'definition')/] [/CLASS(property_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(property_definition, 'versionable object')/]}

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.1)

Элемент ПИМ:	volume_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.123, 5.2.4.114
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('rudder moulded form design parameter', 'moulded form displacement', volume_measure)/

Элемент ПИМ:	area_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.123, 5.2.4.114
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('rudder moulded form design parameter', 'moulded form outer surface', area_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.109
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('rudder moulded form design parameter', 'projected rudder area', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.109
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('rudder moulded form design parameter', 'rudder height', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.109
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('rudder moulded form design parameter', 'rudder length', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.109
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('rudder moulded form design parameter', 'rudder mean height', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.109
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('rudder moulded form design parameter', 'rudder mean length', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.109
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('rudder moulded form design parameter', 'rudder thickness', positive_length_measure)/

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-45
Правила:	5.2.4.109
Ссылочный путь:	/PROP_DEF_TO_DESC_REP_ITEM('rudder moulded form design parameter', 'type of the rudder')/ {(descriptive_representation_item.description = 'balanced') (descriptive_representation_item.description = 'unbalanced')}

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.4)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.5)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.6)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.7)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.8)

Элемент ПИМ:	PATH
Правила:	5.2.4.114, 5.2.4.109
Ссылочный путь:	property_definition represented_definition = property_definition represented_definition <- property_definition_representation.definition property_definition_representation property_definition_representation.used_representation -> /REP_ITEM('rudder location')/ compound_representation_item {/CLASS_ID(compound_representation_item, 'centre_location')/}

Элемент ПИМ:	product_definition
Источник:	ИСО 10303-41
Правила:	5.2.4.140
Ссылочный путь:	{[/CLASS(product_definition, 'ship overall dimensions', 'general characteristics definition')/] [/CLASS(product_definition, 'general characteristics definition', 'definition')/] [/CLASS(product_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(product_definition, 'versionable object')/]}

Элемент ПИМ:	product_definition.description
Источник:	ИСО 10303-41

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.132
Ссылочный путь:	/PROD_DEF_TO_VAL_REP_ITEM('ship overall dimensions', 'overall breadth', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.132
Ссылочный путь:	/PROD_DEF_TO_VAL_REP_ITEM('ship overall dimensions', 'overall depth', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.132
Ссылочный путь:	/PROD_DEF_TO_VAL_REP_ITEM('ship overall dimensions', 'overall length', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.132
Ссылочный путь:	/PROD_DEF_TO_VAL_REP_ITEM('ship overall dimensions', 'stem overhang', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.132
Ссылочный путь:	/PROD_DEF_TO_VAL_REP_ITEM('ship overall dimensions', 'stern overhang', positive_length_measure)/

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(product_definition)/

Элемент ПИМ:	PATH
Ссылочный путь:	/PROD_DEF_PRODUCT/ {/CLASS_ID(product, 'ship')/}

Элемент ПИМ:	PATH
Источник:	ИСО 10303-41
Правила:	5.2.4.45, 5.2.4.71
Ссылочный путь:	product_definition identification_item = product_definition <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	PATH
Ссылочный путь:	/PROD_DEF_TO_UNITS('local units')/ unit unit = derived_unit derived_unit

Элемент ПИМ:	PATH
Ссылочный путь:	/PROD_DEF_TO_UNITS('local units')/ unit unit = named_unit
named_unit

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Правила:	5.2.4.87
Ссылочный путь:	{[/CLASS(property_definition, 'thruster moulded form design parameter', 'moulded form characteristics definition')/] [/CLASS(property_definition, 'moulded form characteristics definition', 'definition')/] [/CLASS(property_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(property_definition, 'versionable object')/]}

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.1)

Элемент ПИМ:	volume_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.124, 5.2.4.114
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('thruster moulded form design parameter', 'moulded form displacement', volume_measure)/

Элемент ПИМ:	area_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.124, 5.2.4.114
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('thruster moulded form design parameter', 'moulded form outer surface', area_measure)/

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-45
Правила:	5.2.4.112
Ссылочный путь:	/PROP_DEF_TO_DESC_REP_ITEM('thruster moulded form design parameter', 'thruster location')/ {(descriptive_representation_item.description = 'bow') (descriptive_representation_item.description = 'stern')}

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.112
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('thruster moulded form design parameter', 'thruster tunnel diameter', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.112
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('thruster moulded form design parameter', 'thruster tunnel max length', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.112
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('thruster moulded form design parameter', 'thruster tunnel min length', positive_length_measure)/

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.4)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.5)

Элемент ПИМ:	PATH
Правила:	5.2.4.114, 5.2.4.112
Ссылочный путь:	property_definition represented_definition = property_definition represented_definition <- property_definition_representation.definition property_definition_representation property_definition_representation.used_representation -> /REP_ITEM('geometric thruster location')/ compound_representation_item {/CLASS_ID(compound_representation_item, 'centre_location')/}

Элемент ПИМ:

SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.6)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.7)

Элемент ПИМ:

/SUPERTYPE(Moulded_form_characteristics_definition)/ (см. 5.1.11.7.8)

Элемент ПИМ:	PATH
Правила:	5.2.4.88
Ссылочный путь:	property_definition <- property_definition_relationship.relating_property_definition property_definition_relationship {property_definition_relationship.name = 'thruster propeller parameter'} property_definition_relationship property_definition_relationship.related_property_definition -> property_definition=> property_definition {/CLASS_ID(property_definition, 'propeller moulded form design parameter')/}

Элемент ПИМ:	product_related_product_category
Источник:	ИСО 10303-41
Ссылочный путь:	{[/PROD_CAT_NAME('carrier')/] [/CLASS(product_related_product_category, 'carrier','Shiptype')/] [/CLASS(product_related_product_category, 'Shiptype', 'functional definition')/] [/CLASS(product_related_product_category,'functional definition', 'definition')/] [/CLASS(product_related_product_category, 'definition', 'versionable object')/] [/ROOT_CLASS(product_related_product_category,'versionable object')/]}

Элемент ПИМ:

/SUPERTYPE(Shiptype)/ (см. 5.1.12.11.1)

Элемент ПИМ:	product_category.name
Источник:	ИСО 10303-41
Ссылочный путь:	/PROD_CAT_NAME('carrier')/ product_category <- product_category_relationship.category product_category_relationship {product_category_relationship.name = 'carrier types'} product_category_relationship.sub_category -> product_category {(product_category.name ='Container carrier') (product_category.name = 'Bulk carrier') (product_category.name = 'Ore carrier') (product_category.name = 'Oil tanker') (product_category.name = 'Roro vessel') (product_category.name = 'Ferry') (product_category.name = 'Car ferry') (product_category.name = 'Cruise liner') (product_category.name = 'Passenger vessel') (product_category.name = 'Cargo ship carrying passengers') (product_category.name = 'Product tanker') (product_category.name = 'Gas carrier') (product_category.name = 'Liquefied gas tanker') (product_category.name = 'Chemical tanker') (product_category.name = 'Chemical tanker Type 1') (product_category.name = 'Tanker for refrigerated fruit juice') (product_category.name = 'General cargo carrier') (product_category.name = 'Dry cargo vessel') (product_category.name = 'Refrigerated cargo carrying ship') (product_category.name = 'High speed craft passenger') (product_category.name = 'High speed craft cargo') (product_category.name = 'Hydrofoil') (product_category.name = 'Car carrier') (product_category.name = 'Barge') (product_category.name = 'Barge for deck loading') (product_category.name = 'Barge for liquefied gas') (product_category.name = 'Barge for oil') (product_category.name = 'Barge pontoon') (product_category.name = 'LNG carrier') (product_category.name = 'LPG carrier') (product_category.name = 'user defined')}

Элемент ПИМ:

/SUPERTYPE(Shiptype)/ (см. 5.1.12.11.2)

Элемент ПИМ:

/SUPERTYPE(Shiptype)/ (см. 5.1.12.11.3)

Элемент ПИМ:

/SUPERTYPE(Shiptype)/ (см. 5.1.12.11.4)

Элемент ПИМ:

/SUPERTYPE(Shiptype)/ (см. 5.1.12.11)

Элемент ПИМ:	product_definition
Источник:	ИСО 10303-41
Правила:	5.2.4.28
Ссылочный путь:	{[/CLASS(product_definition, 'class and statutory designation', 'general characteristics definition')/] [/CLASS(product_definition, 'general characteristics definition', 'definition')/] [/CLASS(product_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(product_definition, 'versionable object')/]}

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-45
Правила:	5.2.4.93
Ссылочный путь:	/PROD_DEF_TO_DESC_REP_ITEM('class and statutory designation', 'class number')/

Элемент ПИМ:	product_definition.description
Источник:	ИСО 10303-41

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(product_definition)/

Элемент ПИМ:	PATH
Ссылочный путь:	/PROD_DEF_PRODUCT/ {/CLASS_ID(product,'ship')/}

Элемент ПИМ:	PATH
Источник:	ИСО 10303-41
Правила:	5.2.4.45, 5.2.4.71
Ссылочный путь:	product_definition identification_item = product_definition <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	PATH
Правила:	5.2.4.57
Ссылочный путь:	/PROD_DEF_PROP_DEF/ {/CLASS_ID(property_definition, 'class notation')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.64
Ссылочный путь:	/PROD_DEF_PROP_DEF/ {/CLASS_ID(property_definition, 'regulation')/}

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Правила:	5.2.4.78
Ссылочный путь:	/ROOT_CLASS(property_definition, 'class notation')/

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-45
Правила:	5.2.4.126
Ссылочный путь:	/PROP_DEF_TO_DESC_REP_ITEM('class notation', 'approval required for heavy cargo')/ {(descriptive_representation_item.description = 'HC') (descriptive_representation_item.description = 'HC_E') (descriptive_representation_item.description = 'HC_EA')}

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-45
Правила:	5.2.4.129
Ссылочный путь:	/PROP_DEF_TO_DESC_REP_ITEM('class notation','approval required for oil cargo')/ {(descriptive_representation_item.description = 'TRUE') (descriptive_representation_item.description = 'FALSE')}

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-45
Правила:	5.2.4.129
Ссылочный путь:	/PROP_DEF_TO_DESC_REP_ITEM('class notation', 'approval required for loading unloading aground')/ {(descriptive_representation_item.description = 'TRUE') (descriptive_representation_item.description = 'FALSE')}

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-45
Правила:	5.2.4.129
Ссылочный путь:	/PROP_DEF_TO_DESC_REP_ITEM('class notation','approval required for unloading grabs')/ {(descriptive_representation_item.description = 'TRUE') (descriptive_representation_item.description = 'FALSE')}

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-45
Правила:	5.2.4.29
Ссылочный путь:	/PROP_DEF_TO_DESC_REP_ITEM('class notation', 'class notations hull')/

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-45
Правила:	5.2.4.29
Ссылочный путь:	/PROP_DEF_TO_DESC_REP_ITEM('class notation', 'class notations machinery') /

Элемент ПИМ:	organization_assignment.assigned_organization
Источник:	ИСО 10303-41
Правила:	5.2.4.79
Ссылочный путь:	/ORG_ASSGN(property_definition,'class society')/

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-45
Правила:	5.2.4.126
Ссылочный путь:	/PROP_DEF_TO_DESC_REP_ITEM('class notation', 'ice class notation')/

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-45
Правила:	5.2.4.129
Ссылочный путь:	/PROP_DEF_TO_DESC_REP_ITEM('class notation', 'service area')/

Элемент ПИМ:	count_measure
Правила:	5.2.4.114, 5.2.4.126
Ссылочный путь:	/PROP_DEF_TO_VAL_REP_ITEM('class notation', 'service factor', count_measure)/

Элемент ПИМ:	product_definition
Источник:	ИСО 10303-41
Правила:	5.2.4.30
Ссылочный путь:	{[/CLASS(product_definition, 'class parameters', 'general characteristics definition')/] [/CLASS(product_definition, 'general characteristics definition', 'definition')/] [/CLASS(product_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(product_definition, 'versionable object')/]}

Элемент ПИМ:	ratio_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.130
Ссылочный путь:	/PROD_DEF_TO_VAL_REP_ITEM('class parameters', 'block coefficient class', ratio_measure)/

Элемент ПИМ:	product_definition.description
Источник:	ИСО 10303-41

Элемент ПИМ:	context_dependent_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.130
Ссылочный путь:	/PROD_DEF_TO_SPECIAL_VAL_REP_ITEM('class parameters', 'design speed ahead', 'speed unit')/

Элемент ПИМ:	context_dependent_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.130
Ссылочный путь:	/PROD_DEF_TO_SPECIAL_VAL_REP_ITEM('class parameters', 'design speed astern', 'speed unit')/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.130
Ссылочный путь:	/PROD_DEF_TO_VAL_REP_ITEM('class parameters', 'length class', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.130
Ссылочный путь:	/PROD_DEF_TO_VAL_REP_ITEM('class parameters', 'length solas', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.130
Ссылочный путь:	/PROD_DEF_TO_VAL_REP_ITEM('class parameters', 'scantlings draught', positive_length_measure)/

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(product_definition)/

Элемент ПИМ:	PATH
Ссылочный путь:	/PROD_DEF_PRODUCT/ {/CLASS_ID(product,'ship')/}

Элемент ПИМ:	PATH
Источник:	ИСО 10303-41
Правила:	5.2.4.45, 5.2.4.70
Ссылочный путь:	product_definition identification_item = product_definition <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	PATH
Ссылочный путь:	/PROD_DEF_TO_UNITS('local units')/ unit unit = derived_unit derived_unit

Элемент ПИМ:	PATH
Ссылочный путь:	/PROD_DEF_TO_UNITS('local units')/ unit unit = named_unit named_unit

Элемент ПИМ:	product_related_product_category
Источник:	ИСО 10303-41
Ссылочный путь:	{[/PROD_CAT_NAME('navy ship')/] [/CLASS(product_related_product_category,'navy ship','Shiptype')/] [/CLASS(product_related_product_category, 'Shiptype', 'functional definition')/] [/CLASS(product_related_product_category,'functional definition', 'definition')/] [/CLASS(product_related_product_category, 'definition', 'versionable object')/] [/ROOT_CLASS(product_related_product_category,'versionable object')/]}

Элемент ПИМ:

/SUPERTYPE(Shiptype)/ (см. 5.1.12.11.1)

Элемент ПИМ:	product_category.name
Источник:	ИСО 10303-41
Ссылочный путь:	/PROD_CAT_NAME('navy ship')/ product_category <- product_category_relationship.category product_category_relationship {product_category_relationship.name = 'navy ship types'} product_category_relationship.category -> product_category product_category_relationship product_category_relationship.sub_category -> product_category {(product_category.name = 'Aircraft carrier') (product_category.name = 'Corvette') (product_category.name = 'Cruiser') (product_category.name = 'Destroyer') (product_category.name = 'Fleet auxiliary vessel') (product_category.name = 'Frigate') (product_category.name = 'Mine warfare ship') (product_category.name = 'Patrol force vessel') (product_category.name = 'Service craft') (product_category.name = 'Submarine') (product_category.name = 'Auxiliary oiler') (product_category.name = 'Landing platform dock') (product_category.name = 'Landing platform helicopter') (product_category.name = 'user defined')}

Элемент ПИМ:

/SUPERTYPE(Shiptype)/ (см. 5.1.12.11.2)

Элемент ПИМ:

/SUPERTYPE(Shiptype)/ (см. 5.1.12.11.3)

Элемент ПИМ:

/SUPERTYPE(Shiptype)/ (см. 5.1.12.11.4)

Элемент ПИМ:

/SUPERTYPE(Shiptype)/ (см. 5.1.12.11.5)

Элемент ПИМ:	product_definition
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(product_definition, 'owner designation', 'general characteristics definition')/] [/CLASS(product_definition, 'general characteristics definition', 'definition')/] [/CLASS(product_definition, 'definition', 'versionable object')/] /ROOT_CLASS(product_definition, 'versionable object')/]}

Элемент ПИМ:	product_definition.description
Источник:	ИСО 10303-41

Элемент ПИМ:	organization_assignment.assigned_organization
Источник:	ИСО 10303-41
Ссылочный путь:	/ORG_ASSGN(product_definition,'managing company')/

Элемент ПИМ:	organization_assignment.assigned_organization
Источник:	ИСО 10303-41
Ссылочный путь:	/ORG_ASSGN(product_definition,'ordering company')/

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-45
Правила:	5.2.4.127
Ссылочный путь:	/PROD_DEF_TO_DESC_REP_ITEM('owner designation', 'owner approval')/

Элемент ПИМ:	organization_assignment.assigned_organization
Источник:	ИСО 10303-41
Ссылочный путь:	/ORG_ASSGN(product_definition,'owning company')/

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(product_definition)/

Элемент ПИМ:	PATH
Ссылочный путь:	/PROD_DEF_PRODUCT/ {/CLASS_ID(product,'ship')/}

Элемент ПИМ:	PATH
Источник:	ИСО 10303-41
Правила:	5.2.4.45, 5.2.4.70
Ссылочный путь:	product_definition identification_item= product_definition <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	product_definition
Источник:	ИСО 10303-41
Правила:	5.2.4.55
Ссылочный путь:	{[/CLASS(product_definition, 'principal characteristics','general characteristics definition')/] [/CLASS(product_definition, 'general characteristics definition', 'definition')/] [/CLASS(product_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(product_definition, 'versionable object')/]}

Элемент ПИМ:	ratio_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.128
Ссылочный путь:	/PROD_DEF_TO_VAL_REP_ITEM('principal characteristics','block coefficient', ratio_measure)/

Элемент ПИМ:	product_definition.description
Источник:	ИСО 10303-41

Элемент ПИМ:	mass_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.128
Ссылочный путь:	/PROD_DEF_TO_VAL_REP_ITEM ('principal characteristics', 'design deadweight', mass_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.128
Ссылочный путь:	/PROD_DEF_TO_VAL_REP_ITEM ('principal characteristics', 'design draught', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.131
Ссылочный путь:	/PROD_DEF_TO_VAL_REP_ITEM ('principal characteristics', 'length between perpendiculars', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.128
Ссылочный путь:	/PROD_DEF_TO_VAL_REP_ITEM('principal characteristics', 'max draught at ap', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.128
Ссылочный путь:	/PROD_DEF_TO_VAL_REP_ITEM('principal characteristics', 'max draught at fp', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.128
Ссылочный путь:	/PROD_DEF_TO_VAL_REP_ITEM('principal characteristics', 'min draught at ap', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.128
Ссылочный путь:	/PROD_DEF_TO_VAL_REP_ITEM('principal characteristics', 'min draught at fp', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.131
Ссылочный путь:	/PROD_DEF_TO_VAL_REP_ITEM('principal characteristics', 'moulded breadth', positive_length_measure)/

Элемент ПИМ:	positive_length_measure
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.131
Ссылочный путь:	/PROD_DEF_TO_VAL_REP_ITEM('principal characteristics', 'moulded depth', positive_length_measure)/

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(product_definition)/

Элемент ПИМ:	PATH
Ссылочный путь:	/PROD_DEF_PRODUCT/ {/CLASS_ID(product,'ship')/}

Элемент ПИМ:	PATH
Источник:	ИСО 10303-41
Правила:	5.2.4.45, 5.2.4.70
Ссылочный путь:	product_definition identification_item = product_definition <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	PATH
Ссылочный путь:	/PROD_DEF_TO_UNITS('local units')/ unit unit = derived_unit derived_unit

Элемент ПИМ:	PATH
Ссылочный путь:	/PROD_DEF_TO_UNITS('local units')/ unit unit = named_unit named_unit

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Ссылочный путь:	{/ROOT_CLASS(property_definition, 'regulation')/}

	#1: Если значением элемента international_regulations является External_reference
Элемент ПИМ:	PATH
Ссылочный путь:	property_definition external_identification_item = property_definition external_identification_item <- applied_external_identification_assignment.items[i] applied_external_identification_assignment <= external_identification_assignment <= identification_assignment identification_assignment.role -> identification_role {[identification_role.name = 'external reference'] [identification_role.description = 'international regulations']}
	#2: Если значением элемента international_regulations является Document_reference_with_address
Элемент ПИМ:	PATH
Ссылочный путь:	property_definition /DOC_REF(property_definition,'international regulations')/ document {/CLASS_ID(document, 'document reference with address')/}

	#1: Если значением элемента national_regulations является External_reference
Элемент ПИМ:	PATH
Ссылочный путь:	property_definition external_identification_item = property_definition external_identification_item <- applied_external_identification_assignment.items[i] applied_external_identification_assignment <= external_identification_assignment <= identification_assignment identification_assignment.role -> identification_role {[identification_role.name = 'external reference'] [identification_role.description = 'national regulations']}
	#2: Если значением элемента national_regulations является Document_reference_with_address
Элемент ПИМ:	PATH
Ссылочный путь:	property_definition /DOC_REF(property_definition,'national regulations')/ document {/CLASS_ID(document, 'document reference with address')/}

	#1: Если значением элемента standards является External_reference
Элемент ПИМ:	PATH
Ссылочный путь:	property_definition external_identification_item = property_definition external_identification_item <- applied_external_identification_assignment.items[i] applied_external_identification_assignment <= external_identification_assignment <= identification_assignment identification_assignment.role -> identification_role {[identification_role.name = 'external reference'] [identification_role.description = 'standards']}
	#2: Если значением элемента standards является Document_reference_with_address
Элемент ПИМ:	PATH
Ссылочный путь:	property_definition /DOC_REF(property_definition,'standards')/ document {/CLASS_ID(document, 'document reference with address')/}

Элемент ПИМ:	product_related_product_category
Источник:	ИСО 10303-41
Ссылочный путь:	{[/PROD_CAT_NAME('research ship')/] [/CLASS(product_related_product_category,'research ship','Shiptype')/] [/CLASS(product_related_product_category, 'Shiptype', 'functional definition')/] [/CLASS(product_related_product_category,'functional definition', 'definition')/] [/CLASS(product_related_product_category, 'definition', 'versionable object')/] [/ROOT_CLASS(product_related_product_category,'versionable object')/]}

Элемент ПИМ:

/SUPERTYPE(Shiptype)/ (см. 5.1.12.11.1)

Элемент ПИМ:	product_category.name
Источник:	ИСО 10303-41
Ссылочный путь:	/PROD_CAT_NAME('research ship')/ product_category <- product_category_relationship.category product_category_relationship {product_category_relationship.name = 'research ship types'} product_category_relationship.sub_category -> product_category {product_category.name = 'user defined'}

Элемент ПИМ:

/SUPERTYPE(Shiptype)/ (см. 5.1.12.11.2)

Элемент ПИМ:

/SUPERTYPE(Shiptype)/ (см. 5.1.12.11.3)

Элемент ПИМ:

/SUPERTYPE(Shiptype)/ (см. 5.1.12.11.4)

Элемент ПИМ:

/SUPERTYPE(Shiptype)/ (см. 5.1.12.11.5)

Элемент ПИМ:	product_definition
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(product_definition, 'ship designation', 'general characteristics definition')/] [/CLASS(product_definition, 'general characteristics definition', 'definition')/] [/CLASS(product_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(product_definition,'versionable object')/]}

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.56
Ссылочный путь:	/HAS_ID_1_ROLE(product_definition, 'call sign')/

Элемент ПИМ:	product_definition.description
Источник:	ИСО 10303-41

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.58
Ссылочный путь:	/HAS_ID_1_ROLE(product_definition, 'flag state')/

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.63
Ссылочный путь:	/HAS_ID_1_ROLE(product_definition, 'port of registration')/

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.138
Ссылочный путь:	/HAS_ID_2_ROLES(product_definition, 'IMO number', 'pennant hull number')/

Элемент ПИМ:	product_definition.name
Источник:	ИСО 10303-41
Ссылочный путь:	/NAME_ASSGN(product_definition)/

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(product_definition)/

Элемент ПИМ:	PATH
Ссылочный путь:	/PROD_DEF_PRODUCT/ {/CLASS_ID(product,'ship')/}

Элемент ПИМ:	PATH
Источник:	ИСО 10303-41
Правила:	5.2.4.45, 5.2.4.70
Ссылочный путь:	product_definition identification_item= product_definition <- applied_identification_assignment.items[i] applied_identification_assignment

	#1: Значением элемента Shiptype является carrier #2: Значением элемента Shiptype является navy_ship #3: Значением элемента Shiptype является research_ship #4: Значением элемента Shiptype является working_ship
Элемент ПИМ:	#1: /SUBTYPE(carrier)/ (см. 5.1.12.1) #2: /SUBTYPE(navy_ship)/ (см. 5.1.12.5) #3: /SUBTYPE(research_ship)/ (см. 5.1.12.9) #4: /SUBTYPE(working_ship)/ (см. 5.1.12.13)

Элемент ПИМ:	product_category.description
Источник:	ИСО 10303-41
Ссылочный путь:	product_related_product_category <= product_category product_category.description

Элемент ПИМ:	PATH
Источник:	ИСО 10303-41
Ссылочный путь:	product_related_product_category <= product_category {product_category.name = 'user defined'} product_category<- product_category_relationship.category product_category_relationship product_category_relationship.sub_category -> product_category product_category.name

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(product_related_product_category)/

Элемент ПИМ:	PATH
Ссылочный путь:	product_related_product_category product_related_product_category.products[i] -> product {/CLASS_ID(product,'ship')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.45, 5.2.4.72
Ссылочный путь:	product_related_product_category identification_item = product_related_product_category <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	product_definition
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(product_definition, 'shipyard designation','general characteristics definition')/] [/CLASS(product_definition, 'general characteristics definition', 'definition')/] [/CLASS(product_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(product_definition, 'versionable object')/]}

Элемент ПИМ:	product_definition.description
Источник:	ИСО 10303-41

Элемент ПИМ:	organization_assignment.role
Источник:	ИСО 10303-41
Ссылочный путь:	/ORG_ASSGN_PART(product_definition)/ {organization_assignment.role -> organization_role {(organization_role.name = 'prime design') (organization_role.name ='prime build') (organization_role.name ='prime repair') (organization_role.name ='prime') (organization_role.name ='subcontractor')}}

Элемент ПИМ:	organization_assignment.assigned_organization
Источник:	ИСО 10303-41
Правила:	5.2.4.65
Ссылочный путь:	/ORG_ASSGN(product_definition,'shipyard')/

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Ссылочный путь:	/HAS_ID_1_ROLE(product_definition, 'shipyard new building id')/

Элемент ПИМ:	organizational_project.name
Источник:	ИСО 10303-41
Ссылочный путь:	/ORG_ASSGN(product_definition,'shipyard')/ <- organizational_project.responsible_organizations[i] organizational_project {organizational_project.description = 'shipyard project name'} organizational_project organizational_project.name

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(product_definition)/

Элемент ПИМ:	PATH
Ссылочный путь:	/PROD_DEF_PRODUCT/ {/CLASS_ID(product,'ship')/}

Элемент ПИМ:	PATH
Источник:	ИСО 10303-41
Правила:	5.2.4.45, 5.2.4.70
Ссылочный путь:	product_definition identification_item= product_definition <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	product_related_product_category
Источник:	ИСО 10303-41
Ссылочный путь:	{[/PROD_CAT_NAME('working ship')/] [/CLASS(product_related_product_category,'working ship,'Shiptype')/] [/CLASS(product_related_product_category, 'Shiptype', 'functional definition')/] [/CLASS(product_related_product_category,'functional definition', 'definition')/] [/CLASS(product_related_product_category,'definition', 'versionable object')/] [/ROOT_CLASS(product_related_product_category,'versionable object')/]}

Элемент ПИМ:

/SUPERTYPE(Shiptype)/ (см. 5.1.12.11.1)

Элемент ПИМ:	product_category.name
Источник:	ИСО 10303-41
Ссылочный путь:	/PROD_CAT_NAME('working ship')/ product_category <- product_category_relationship.category product_category_relationship {product_category_relationship.name = 'working ship types'} product_category_relationship.sub_category -> product_category {(product_category.name = 'Tug') (product_category.name = 'Sealer') (product_category.name = 'Fire fighter') (product_category.name = 'Drilling vessel') (product_category.name = 'Pipe laying vessel') (product_category.name = 'Crane vessel') (product_category.name = 'Dredger') (product_category.name = 'Supply vessel') (product_category.name = 'Ice breaker') (product_category.name = 'Fishing vessel') (product_category.name = 'Floating dock') (product_category.name = 'Pilot boat') (product_category.name = 'Floating hotel') (product_category.name = 'Well stimulation vessel') (product_category.name = 'Pusher') (product_category.name = 'Stern trawler') (product_category.name = 'Reefer') (product_category.name = 'Offshore supply vessel') (product_category.name = 'Oil production vessel') (product_category.name = 'Oil storage vessel') (product_category.name = 'Oil production and storage vessel') (product_category.name = 'Shuttle tanker') (product_category.name = 'FPSO') (product_category.name = 'FPGO') (product_category.name = 'user defined')}

Элемент ПИМ:

/SUPERTYPE(Shiptype)/ (см. 5.1.12.11.2)

Элемент ПИМ:

/SUPERTYPE(Shiptype)/ (см. 5.1.12.11.3)

Элемент ПИМ:

/SUPERTYPE(Shiptype)/ (см. 5.1.12.11.4)

Элемент ПИМ:

/SUPERTYPE(Shiptype)/ (см. 5.1.12.11.5)

Элемент ПИМ:	compound_representation_item
Источник:	ИСО 10303-43
Правила:	5.2.4.114, 5.2.4.25
Ссылочный путь:	/ROOT_CLASS(compound_representation_item, 'centre location')/

Элемент ПИМ:	length_measure
Источник:	ИСО 10303-43
Ссылочный путь:	compound_representation_item compound_representation_item. item_element -> compound_item_definition = list_representation_item list_representation_item[ i] -> representation_item => {representation_item. name = 'longitudinal location'} value_representation_item {value_representation_item. value_component -> measure_value = length_measure}

Элемент ПИМ:	length_measure
Источник:	ИСО 10303-43
Ссылочный путь:	compound_representation_item compound_representation_item. item_element -> compound_item_definition = list_representation_item list_representation_item[ i] -> representation_item => {representation_item. name = 'transversal location'} value_representation_item {value_representation_item. value_component -> measure_value = length_measure}

Элемент ПИМ:	length_measure
Источник:	ИСО 10303-43
Ссылочный путь:	compound_representation_item compound_representation_item. item_element -> compound_item_definition = list_representation_item list_representation_item[ i] -> representation_item => {representation_item. name = 'vertical location'} value_representation_item {value_representation_item. value_component -> measure_value = length_measure}

Элемент ПИМ:	derived_unit
Источник:	ИСО 10303-41
Ссылочный путь:	(derived_unit {/NAME_ASSGN_WITH_VAL(derived_unit, 'airflow volume unit')/} derived_unit.elements[i] -> [derived_unit_element {[derived_unit_element.unit -> ([length_unit] [si_unit]) ([length_unit] [conversion_based_unit]) ([length_unit] [context_dependent_unit])] [derived_unit_element.exponent = 3]}] [derived_unit_element {[derived_unit_element.unit -> ([time_unit] [si_unit]) ([time_unit] [conversion_based_unit]) ([time_unit] [context_dependent_unit])] ([time_unit][context_dependent_unit])] [derived_unit_element.exponent = -1]}]) (derived_unit {/NAME_ASSGN_WITH_VAL(derived_unit, 'area unit')/} derived_unit.elements[i] -> derived_unit_element derived_unit_element.unit -> [([length_unit] [si_unit]) ([length_unit] [conversion_based_unit]) ([length_unit] [context_dependent_unit])] [derived_unit_element.exponent = 2] (derived_unit {/NAME_ASSGN_WITH_VAL(derived_unit, 'volume unit')/} derived_unit.elements[i] -> derived_unit_element derived_unit_element.unit -> [([length_unit] [si_unit]) ([length_unit] [conversion_based_unit]) ([length_unit] [context_dependent_unit])] [derived_unit_element.exponent = 3]
	(derived_unit {/NAME_ASSGN_WITH_VAL(derived_unit, 'coefficient of thermal expansion unit')/} derived_unit.elements[i] -> [derived_unit_element {[derived_unit_element.unit -> ([length_unit] [si_unit]) ([length_unit] [conversion_based_unit]) ([length_unit] [context_dependent_unit])] [derived_unit_element.exponent = 1]}] [derived_unit_element {[derived_unit_element.unit -> ([length_unit] [si unit]) ([length_unit] [conversion_based_unit]) ([length_unit] [context_dependent_unit])] [derived_unit_element.exponent = -1]}] [derived_unit_element {[derived_unit_element.unit -> ([thermodynamic_temperature_unit] [si_unit]) ([thermodynamic_temperature_unit] [conversion_based_unit]) ([thermodynamic_temperature_unit] [context_dependent_unit])] [derived_unit_element.exponent = -1]}]) (derived_unit {/NAME_ASSGN_WITH_VAL(derived_unit, 'coefficient of vicosity unit')/} derived_unit.elements[i] -> [derived_unit_element {[derived_unit_element.unit -> ([mass_unit] [si_unit]) ([mass_unit] [conversion_based_unit]) ([mass_unit] [context_dependent_unit])] [derived_unit_element.exponent = 1]}] [derived_unit_element {[derived_unit_element.unit -> ([length_unit] [si_unit]) ([length_unit] [conversion_based_unit])
	([length_unit] [context_dependent_unit])] [derived_unit_element.exponent = -1]}] [derived_unit_element {[derived_unit_element.unit -> ([time_unit] [si_unit]) ([time_unit] [conversion_based_unit]) ([time_unit] [context_dependent_unit])] [derived_unit_element.exponent = -1]}]) (derived_unit {/NAME_ASSGN_WITH_VAL(derived_unit, 'specific heat capacity unit')/} derived_unit.elements[i] -> [derived_unit_element {[derived_unit_element.unit -> ([length_unit] [si_unit]) ([length_unit] [conversion_based_unit]) ([length_unit] [context_dependent_unit])] [derived_unit_element.exponent = 2]}] [derived_unit_element {[derived_unit_element.unit -> ([time_unit] [si_unit]) ([time_unit] [conversion_based_unit]) ([time_unit] [context_dependent_unit])] [derived_unit_element.exponent = -2]}] [derived_unit_element {[derived_unit_element.unit -> ([thermodynamic_temperature_unit] [si_unit]) ([thermodynamic_temperature_unit] [conversion_based_unit]) ([thermodynamic_temperature_unit] [context_dependent_unit])] [derived_unit_element.exponent = -1]}]) (derived_unit {/NAME_ASSGN_WITH_VAL(derived_unit, 'thermal conductivity unit')/} derived_unit.elements[i] -> [derived_unit_element {[derived_unit_element.unit ->
	([mass_unit] [si_unit]) ([mass_unit] [conversion_based_unit]) ([mass_unit] [context_dependent_unit])] [derived_unit_element.exponent = 1]}] [derived_unit_element {[derived_unit_element.unit -> ([length_unit] [si_unit]) ([length_unit] [conversion_based_unit]) ([length_unit] [context_dependent_unit])] [derived_unit_element.exponent = 1]}] [derived_unit_element {[derived_unit_element.unit -> ([time_unit] [si_unit]) ([time_unit] [conversion_based_unit]) ([time_unit] [context_dependent_unit])] [derived_unit_element.exponent = -3]}] [derived_unit_element {[derived_unit_element.unit -> ([thermodynamic_temperature_unit] [si_unit]) ([thermodynamic_temperature_unit] [conversion_based_unit]) ([thermodynamic_temperature_unit] [context_dependent_unit])] [derived_unit_element.exponent = -1]}]) (derived_unit {/NAME_ASSGN_WITH_VAL(derived_unit, 'inertia moment unit')/} derived_unit.elements[i] -> derived_unit_element {[derived_unit_element.unit -> ([length_unit] [si_unit]) ([length_unit] [conversion_based_unit]) ([length_unit] [context_dependent_unit])] [derived_unit_element.exponent = 4]}) (derived_unit {/NAME_ASSGN_WITH_VAL(derived_unit, 'moment unit')/} derived_unit.elements[i] -> [derived_unit_element
	{[derived_unit_element.unit -> ([mass_unit] [si_unit]) ([mass_unit] [conversion_based_unit]) ([mass_unit] [context_dependent_unit])] [derived_unit_element.exponent = 1]}] [derived_unit_element {[derived_unit_element.unit -> ([length_unit] [si_unit]) ([length_unit] [conversion_based_unit]) ([length_unit] [context_dependent_unit])] [derived_unit_element.exponent = 2]}] [derived_unit_element {[derived_unit_element.unit -> ([time_unit] [si_unit]) ([time_unit] [conversion_based_unit]) ([time_unit] [context_dependent_unit])] [derived_unit_element.exponent = -2]}]) (derived_unit {/NAME_ASSGN_WITH_VAL(derived_unit, 'speed unit')/} derived_unit.elements[i] -> [derived_unit_element {[derived_unit_element.unit -> ([length_unit] [si_unit]) ([length_unit] [conversion_based_unit]) ([length_unit] [context_dependent_unit])] [derived_unit_element.exponent = 1]}] [derived_unit_element {[derived_unit_element.unit -> ([time_unit] [si_unit]) ([time_unit] [conversion_based_unit]) ([time_unit] [context_dependent_unit])] [derived_unit_element.exponent = -1]}])

Элемент ПИМ:	named_unit
Источник:	ИСО 10303-41
Ссылочный путь:	named_unit => [(si_unit) (conversion_based_unit) (context_dependent_unit)] [(length_unit) (luminous_intensity_unit) (mass_unit) (plane_angle_unit) (ratio_unit) (thermodynamic_temperature_unit)]

Элемент ПИМ:	uncertainty_measure_with_unit
Источник:	ИСО 10303-43

Элемент ПИМ:	measure_with_unit.value_component
Источник:	ИСО 10303-43
Ссылочный путь:	uncertainty_measure_with_unit {uncertainty_measure_with_unit.name = 'distance_accuracy_value'} uncertainty_measure_with_unit <= measure_with_unit {[measure_with_unit.unit_component -> unit unit = named_unit named_unit => ([length_unit][si_unit]) ([length_unit][conversion_based_unit]) ([length_unit][context_dependent_unit])] [measure_with_unit.value_component > measure_value = positive_length_measure]}

Элемент ПИМ:	product_definition
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(product_definition, 'moulded form', 'item')/] [/CLASS(product_definition, 'item', 'definable object')/] [/ROOT_CLASS(product_definition, 'definable object')/]}

Элемент ПИМ:	product_definition.description
Источник:	ИСО 10303-41

Элемент ПИМ:	product_definition.name
Источник:	ИСО 10303-41
Ссылочный путь:	/NAME_ASSGN(product_definition)/

	#1: Если "как documentation" относится к External_reference
Элемент ПИМ:	PATH
Ссылочный путь:	product_definition product_definition = external_identification_item external_identification_item <- applied_external_identification_assignment.items[i] applied_external_identification_assignment
	#2: Если "как documentation" относится к Document_reference_with_address
Элемент ПИМ:	PATH
Ссылочный путь:	product_definition /DOC_REF(product_definition,'documentation')/ document {/CLASS_ID(document, 'document reference with address')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.45, 5.2.4.70
Ссылочный путь:	product_definition identification_item = product_definition <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	PATH
Ссылочный путь:	product_definition product_definition.formation-> product_definition_formation {product_definition_formation.id= 'moulded form'} product_definition_formation.of_product -> product {/CLASS_ID(product, 'ship')/}

Элемент ПИМ:	product_definition_relationship
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(product_definition_relationship, 'moulded form boundary relationship', 'moulded form relationship')/] [/CLASS(product_definition_relationship, 'moulded form relationship', 'item relationship')/] [/CLASS(product_definition_relationship, 'item relationship', 'definable object')/] [/ROOT_CLASS(product_definition_relationship, 'definable object')/] [/CLASS(product_definition_relationship, 'item relationship', 'versionable object')/] [/ROOT_CLASS(product_definition_relationship, 'versionable object')/]}

Элемент ПИМ:	product_definition_relationship.description
Источник:	ИСО 10303-41

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(product_definition_relationship)/

Элемент ПИМ:	PATH
Источник:	ИСО 10303-41
Ссылочный путь:	product_definition_relationship {product_definition_relationship.relating_product_definition -> product_definition [/CLASS_ID(product_definition, 'moulded form')/] [/EXT_INST_REF(product_definition, 'ship moulded form schema', 'moulded form')/]}

Элемент ПИМ:	PATH
Источник:	ИСО 10303-41
Ссылочный путь:	product_definition_relationship {product_definition_relationship. related_product_definition -> product_definition [/CLASS_ID(product_definition, 'moulded form')/] [/EXT_INST_REF(product_definition, 'ship moulded form schema', 'moulded form')/]}

Элемент ПИМ:	PATH
Правила:	5.2.4.45, 5.2.4.69
Ссылочный путь:	product_definition_relationship identification_item = product_definition_relationship <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	PATH
Правила:	5.2.4.68
Ссылочный путь:	product_definition_relationship product_definition_relationship.relating_product_definition -> product_definition {/CLASS_ID(product_definition, 'moulded form')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.68
Ссылочный путь:	product_definition_relationship product_definition_relationship.related_product_definition -> product_definition {/CLASS_ID(product_definition, 'moulded form')/}

Элемент ПИМ:	product_definition_shape
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(product_definition_shape, 'moulded form design definition', 'design definition')/] [/CLASS(product_definition_shape, 'design definition', 'definition')/] [/CLASS(product_definition_shape, 'definition', 'versionable object')/] [/ROOT_CLASS(product_definition_shape, 'versionable object')/]}

Элемент ПИМ:	property_definition.description
Источник:	ИСО 10303-41

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(product_definition_shape)/

Элемент ПИМ:	PATH
Ссылочный путь:	product_definition_shape => property_definition property_definition.definitions-> characterized_definition = characterized_product_definition characterized_product_definition = product_definition product_definition <- product_definition_relationship.relating_product_definition product_definition_relationship {/CLASS_ID(product_definition_relationship, 'moulded form boundary relationship')/}

Элемент ПИМ:	PATH
Ссылочный путь:	product_definition_shape <- shape_aspect.of_shape shape_aspect {shape_aspect.name = 'border'} shape_aspect = represented_definition <- /PDR_NAME('border representation')/ -> representation representation.items[i] -> representation_item => {representation_item.name = '.UNUSED.'} geometric_representation_item => plane

Элемент ПИМ:	PATH
Ссылочный путь:	product_definition_shape <- shape_aspect.of_shape shape_aspect {shape_aspect.name = 'border'} shape_aspect = represented_definition <- /PDR_NAME('border representation')/ -> representation representation.items[i] -> compound_representation_item {/CLASS_ID(compound_representation_item, 'ship curve')/}

Элемент ПИМ:	PATH
Ссылочный путь:	product_definition_shape <- shape_aspect.of_shape shape_aspect {shape_aspect.name = 'border'} shape_aspect = represented_definition <- /PDR_NAME('border representation')/ -> representation representation.items[i] -> compound_representation_item {/CLASS_ID(compound_representation_item, 'spacing position')/}

Элемент ПИМ:	PATH
Ссылочный путь:	product_definition_shape <= /PROP_TO_PROD_DEF/ {/CLASS_ID(product_definition, 'moulded form')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.45, 5.2.4.70
Ссылочный путь:	product_definition_shape identification_item = product_definition_shape <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	PATH
Ссылочный путь:	product_definition_shape <= property_definition /PROP_DEF_TO_UNITS('local units')/ unit unit = derived_unit derived_unit

Элемент ПИМ:	PATH
Ссылочный путь:	product_definition_shape <= property_definition /PROP_DEF_TO_UNITS('local units')/ unit unit = named_unit named_unit

Элемент ПИМ:	PATH
Ссылочный путь:	product_definition_shape <- shape_aspect.of_shape shape_aspect {shape_aspect.name = 'moulded surface'} shape_aspect = represented_definition <- /PDR_NAME('surface representation')/ -> representation=> shape_representation => edge_based_wireframe_shape_representation

Элемент ПИМ:	PATH
Ссылочный путь:	product_definition_shape <- shape_aspect.of_shape shape_aspect {shape_aspect.name = 'moulded surface'} shape_aspect = represented_definition <- /PDR_NAME('surface representation')/ -> representation => shape_representation {/CLASS_ID(shape_representation, 'moulded form shape representation')/}

Элемент ПИМ:	PATH
Ссылочный путь:	product_definition_shape <- shape_aspect.of_shape shape_aspect {shape_aspect.name = 'moulded surface'} shape_aspect = represented_definition <- /PDR_NAME('surface representation')/ -> representation => shape_representation => non_manifold_surface_shape_representation

Элемент ПИМ:	PATH
Ссылочный путь:	product_definition_shape <- shape_aspect.of_shape shape_aspect {shape_aspect.name = 'moulded surface'} shape_aspect = represented_definition <- /PDR_NAME('surface representation')/ -> representation representation.items[i] -> compound_representation_item {/CLASS_ID(compound_representation_item, ship_surface)/}

Элемент ПИМ:	PATH
Ссылочный путь:	product_definition_shape <= property_definition <- represented_definition <- /SDR_NAME('moulded form design representation')/ property_definition_representation.used_representation -> representation => shape_representation => edge_based_wireframe_shape_representation

Элемент ПИМ:	PATH
Ссылочный путь:	product_definition_shape <= property_definition <- represented_definition <- /SDR_NAME('moulded form design representation')/ property_definition_representation.used_representation -> representation => shape_representation => non_manifold_surface_shape_representation

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-45
Правила:	5.2.4.120
Ссылочный путь:	product_definition_shape <= /PROP_DEF_REP_HELP('moulded form design parameters')/ representation representation.items [i] -> representation_item => {representation_item.name = 'status'} descriptive_representation_item {(descriptive_representation_item.description = 'partial') (descriptive_representation_item.description = 'complete')}

Элемент ПИМ:	property_definition
Источник:	ИСО 10303-41
Правила:	5.2.4.84
Ссылочный путь:	{[/CLASS(property_definition, 'moulded form functional definition', 'functional definition')/] [/CLASS(property_definition, 'functional definition', 'definition')/] [/CLASS(property_definition, 'definition', 'versionable object')/] [/ROOT_CLASS(property_definition, 'versionable object')/]}

Элемент ПИМ:	property_definition.description
Источник:	ИСО 10303-41

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-45
Правила:	5.2.4.152, 5.2.4.103
Ссылочный путь:	/PROP_DEF_REP_HELP('moulded form function parameters')/ representation representation.items [i] -> representation_item => {representation_item.name = 'function'} descriptive_representation_item {(descriptive_representation_item.description = 'ship hull') (descriptive_representation_item.description = 'propeller') (descriptive_representation_item.description = 'rudder') (descriptive_representation_item.description = 'bulbous bow') (descriptive_representation_item.description = 'bulbous stern') (descriptive_representation_item.description = 'appendage') (descriptive_representation_item.description = 'thruster') (descriptive_representation_item.description = 'keel') (descriptive_representation_item.description = 'transom') (descriptive_representation_item.description = 'double bottom') (descriptive_representation_item.description = 'double ship hull') (descriptive_representation_item.description = 'deck') (descriptive_representation_item.description = 'superstructure') (descriptive_representation_item.description = 'horizontal girder') (descriptive_representation_item.description = 'longitudinal girder') (descriptive_representation_item.description = 'longitudinal bulkhead') (descriptive_representation_item.description = 'transverse bulkhead') (descriptive_representation_item.description = 'frame') (descriptive_representation_item.description = 'pressure hull') (descriptive_representation_item.description = 'non-structural bulkhead') (descriptive_representation_item.description = 'grating') (descriptive_representation_item.description = 'user defined')}

Элемент ПИМ:	descriptive_representation_item.description
Источник:	ИСО 10303-41
Правила:	5.2.4.121
Ссылочный путь:	/PROP_DEF_REP_HELP('moulded form function parameters')/ representation representation.items [i] -> representation_item => {representation_item.name = 'user def function'} descriptive_representation_item descriptive_representation_item.description

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(property_definition)/

Элемент ПИМ:	PATH
Ссылочный путь:	/PROP_TO_PROD_DEF/ {/CLASS_ID(product_definition, 'moulded form')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.45, 5.2.4.89
Ссылочный путь:	property_definition identification_item = product_definition <- property_definition applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	product_definition_relationship
Источник:	ИСО 10303-41
Правила:	5.2.4.67
Ссылочный путь:	{[/CLASS(product_definition_relationship, 'moulded form relationship', 'item relationship')/] [/CLASS(product_definition_relationship, 'item relationship', 'definable object')/] [/ROOT_CLASS(product_definition_relationship, 'definable object')/] [/CLASS(product_definition_relationship, 'item relationship', 'versionable object')/] [/ROOT_CLASS(product_definition_relationship, 'versionable object')/]}

Элемент ПИМ:	product_definition_relationship.description
Источник:	ИСО 10303-41

Элемент ПИМ:	applied_identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(product_definition_relationship)/

Элемент ПИМ:	PATH
Ссылочный путь:	product_definition_relationship {product_definition_relationship.relating_product_definition -> product_definition [/CLASS_ID(product_definition, 'moulded form')/] [/EXT_INST_REF(product_definition, 'ship moulded form schema', 'moulded form')/]}

Элемент ПИМ:	PATH
Ссылочный путь:	product_definition_relationship {product_definition_relationship.related_product_definition -> product_definition [/CLASS_ID(product_definition, 'moulded form')/] [/EXT_INST_REF(product_definition, 'ship moulded form schema', 'moulded form')/]}

Элемент ПИМ:	PATH
Правила:	5.2.4.45, 5.2.4.69
Ссылочный путь:	product_definition_relationship identification_item = product_definition_relationship <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	PATH
Правила:	5.2.4.68
Ссылочный путь:	product_definition_relationship product_definition_relationship.relating_product_definition -> product_definition {/CLASS_ID(product_definition, 'moulded form')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.68
Ссылочный путь:	product_definition_relationship product_definition_relationship.related_product_definition -> product_definition {/CLASS_ID(product_definition, 'moulded form')/}

	#1: значением элемента moulded form representation item является ship_curve #2: значением элемента moulded form representation item является ship_point #3: значением элемента moulded form representation item является ship_surface
Элемент ПИМ:	#1: /SUBTYPE(ship_curve)/ (см. 5.1.2.1) #2: /SUBTYPE(ship_point)/ (см. 5.1.2.3) #3: /SUBTYPE(ship_surface)/ (см. 5.1.2.4)

Элемент ПИМ:	representation_relationship
Источник:	ИСО 10303-43
Ссылочный путь:	/ROOT_CLASS(representation_relationship, 'moulded form representation relationship')/

Элемент ПИМ:	representation_relationship.description
Источник:	ИСО 10303-43

Элемент ПИМ:	representation_relationship.name
Источник:	ИСО 10303-43

Элемент ПИМ:	PATH
Ссылочный путь:	representation_relationship representation_relationship.rep_1 -> representation => shape_representation {CLASS_ID<shape_representation, 'moulded form shape representation'>

Элемент ПИМ:	PATH
Ссылочный путь:	representation_relationship representation_relationship.rep_2 -> representation => shape_representation {CLASS_ID<shape_representation, 'moulded form shape representation'>

	#1: Значением элемента Moulded_form_shape_representation является Offset_table_shape_representation #2: Значением элемента Moulded_form_shape_representation является Surface_shape_representation #3: Значением элемента Moulded_form_shape_representation является Wireframe_shape_representation
Элемент ПИМ:
	#1: /SUBTYPE(Offset_table_shape_representation)/ (см. 5.1.10.2) #2: /SUBTYPE(Surface_shape_representation)/ (см. 5.1.15.2) #3: /SUBTYPE(Wireframe_shape_representation)/ (см. 5.1.16.4)

Элемент ПИМ:	representation.id
Источник:	ИСО 10303-43
Ссылочный путь:	/ID_ASSGN(representation)/

Элемент ПИМ:	PATH
Ссылочный путь:	shape_representation <= representation representation.items[i] -> representation_item => ({representation_item.name = 'rotational axis'} geometric_representation_item => placement => axis1_placement) ({representation_item.name = 'symmetry plane'} geometric_representation_item => surface => elementary_surface => plane)

Элемент ПИМ:	plane
Источник:	ИСО 10303-42

Элемент ПИМ:

IDENTICAL MAPPING

Элемент ПИМ:	axis1_placement
Источник:	ИСО 10303-42

Элемент ПИМ:

IDENTICAL MAPPING

Элемент ПИМ:	[product_definition] [group]
Источник:	ИСО 10303-41, ИСО 10303-41
Ссылочный путь:	{[/CLASS(product_definition, 'ship moulded form', 'item structure')/] [/CLASS(product_definition, 'item structure ', 'definable object')/] [/CLASS(product_definition, 'item structure', 'versionable object')/] [/CLASS(product_definition, 'ship moulded form', 'item')/] [/CLASS(product_definition, 'item','definable object')/] [/ROOT_CLASS(product_definition, 'definable object')/] [/ROOT_CLASS(product_definition, 'versionable object')/] [product_definition /LINK_TO_GROUP(product_definition)/]}

Элемент ПИМ:	product_definition.description
Источник:	ИСО 10303-41

Элемент ПИМ:	product_definition.name
Источник:	ИСО 10303-41
Ссылочный путь:	/NAME_ASSGN(product_definition)/

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(group)/

	#1: Если "как documentation" относится к External_reference
Элемент ПИМ:	PATH
Ссылочный путь:	product definition product_definition = external_identification_item external_identification_item <- applied_external_identification_assignment.items[i] applied_external_identification_assignment
	#2: Если "как documentation" относится к Document_reference_with_address
Элемент ПИМ:	PATH
Ссылочный путь:	product_definition /DOC_REF(product_definition,'documentation')/ document {/CLASS_ID(document, 'document reference with address')/}

Элемент ПИМ:	PATH
Ссылочный путь:	group <- /GROUPS(product_definition, 'item structure')/ ([/CLASS_ID(product_definition, 'moulded form')/] [/EXT_INST_REF(product_definition, 'ship moulded form schema','moulded form')/])

Элемент ПИМ:	PATH
Ссылочный путь:	group <- /GROUPS(product_definition_relationship, 'item structure')/ ([/CLASS_ID(product_definition_relationship, 'moulded form relationship')/] [/EXT_INST_REF(product_definition_relationship, 'ship moulded form schema', 'moulded form relationship')/])

Элемент ПИМ:	PATH
Правила:	5.2.4.45, 5.2.4.70
Ссылочный путь:	product_definition identification_item = product_definition <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	PATH
Правила:	5.2.4.153
Ссылочный путь:	group <- /GROUPS(product_definition, 'item structure')/ {/CLASS_ID(product_definition, 'moulded form')/}

Элемент ПИМ:	PATH
Правила:	5.2.4.153
Ссылочный путь:	group <- /GROUPS(product_definition_relationship, 'item structure')/ {/CLASS_ID(product_definition_relationship, 'moulded form relationship')/}

Элемент ПИМ:	PATH
Ссылочный путь:	product_definition product_definition.formation-> product_definition_formation {product_definition_formation.id = 'ship moulded form'} product_definition_formation.of_product -> product {/CLASS_ID(product, 'ship')/}

Элемент ПИМ:	group
Источник:	ИСО 10303-41
Ссылочный путь:	{[/CLASS(group,'ship moulded form revision', 'revision with context')/] [/CLASS(group, 'revision with context', 'revision')/] [/CLASS(group, 'revision', 'versionable_object')/] [/ROOT_CLASS(group, 'versionable_object')/]}

Элемент ПИМ:	group.description
Источник:	ИСО 10303-41
Правила:	5.2.4.139

Элемент ПИМ:	group.name
Источник:	ИСО 10303-41

Элемент ПИМ:	identification_assignment.assigned_id
Источник:	ИСО 10303-41
Правила:	5.2.4.164
Ссылочный путь:	/VERSION_ID(group)/

Элемент ПИМ:	PATH
Правила:	5.2.4.133
Ссылочный путь:	group <- /(RELATE_GROUP_2_DO(product_definition, 'ship moulded form')/

Элемент ПИМ:	PATH
Правила:	5.2.4.52
Ссылочный путь:	group <- (/RELATE_GROUP_2_VO(product_definition_shape,'moulded form design definition')/) (/RELATE_GROUP_2_VO(applied_external_identification_assignment,'external instance reference')/)

	#1: если значением элемента symmetry является planar_symmetry #2: если значением элемента symmetry является rotational_symmetry
Элемент ПИМ:	#1: /SUBTYPE(planar_symmetry)/ (см. 5.1.14.9) #2: /SUBTYPE(rotational_symmetry)/ (см. 5.1.14.10)

Элемент ПИМ:	non_manifold_surface_shape_representation
Источник:	ИСО 10303-508
Правила:	5.2.4.113

Элемент ПИМ:	non_manifold_surface_shape_representation
Источник:	ИСО 10303-508
Правила:	5.2.4.113
Ссылочный путь:	{[/CLASS(non_manifold_surface_shape_representation,'surface shape representation','moulded form shape representation')/] [/ROOT_CLASS(non_manifold_surface_shape_representation,'moulded form shape representation')/]}

Элемент ПИМ:

/SUPERTYPE(Moulded_form_shape_representation)/ (см. 5.1.14.8.1)

Элемент ПИМ:	PATH
Ссылочный путь:	non_manifold_surface_shape_representation <= shape_representation <= representation representation items[i] -> face_based_surface_model

Элемент ПИМ:

/SUPERTYPE(Moulded_form_shape_representation)/ (см. 5.1.14.8.2)

элемент AIM:	surface
Источник:	ИСО 10303-508
Ссылочный путь:	/ROOT_CLASS(surface,'surface with identifier')/

Элемент AIM:	PATH
Правила:	5.2.4.45, 5.2.4.149
Ссылочный путь:	surface identification_item = surface <- applied_identification_assignment.items[i] applied_identification_assignment

Элемент ПИМ:	edge_based_wireframe_shape_representation
Источник:	ИСО 10303-501
ИСО 10303-501	5.2.4.113

Элемент ПИМ:	[vertex_point] [compound_representation_item]
Источник:	ИСО 10303-42, ИСО 10303-42
Ссылочный путь:	{[/ROOT_CLASS(vertex_point, 'knot')/] [/ROOT_CLASS(compound_representation_item, 'knot')/]}

Элемент ПИМ:	PATH
Правила:	5.2.4.32
Ссылочный путь:	/COMPOUND('intersecting ship curve')/ compound_representation_item {/CLASS_ID(compound_representation_item, 'ship curve')/}

Элемент ПИМ:	PATH
Ссылочный путь:	/COMPOUND('tangent vector')/ geometric_representation_item => vector

Элемент ПИМ:	[edge_curve] [compound_representation_item]
Источник:	ИСО 10303-42, ИСО 10303-42
Ссылочный путь:	{[/ROOT_CLASS(edge_curve, 'ship curve segment')/] [/ROOT_CLASS(compound_representation_item, 'ship curve segment')/]}

Элемент ПИМ:	PATH
Правила:	5.2.4.136
Ссылочный путь:	/COMPOUND('ship curve segment')/ compound_representation_item {/CLASS_ID(compound_representation_item, 'ship curve')/}

Элемент ПИМ:	shape_representation
Источник:	ИСО 10303-41
Правила:	5.2.4.113
Ссылочный путь:	{[/CLASS(shape_representation,'wireframe shape representation','moulded form shape representation')/] [/ROOT_CLASS(shape_representation,'moulded form shape representation')/]}

Элемент ПИМ:

/SUPERTYPE(Moulded_form_shape_representation)/ (см. 5.1.14.8.1)

Элемент ПИМ:	PATH
Ссылочный путь:	shape_representation <= representation representation.items[i] -> representation_item => compound_representation_item {/CLASS_ID(compound_representation_item, 'ship curve')/}

Элемент ПИМ:

/SUPERTYPE(Moulded_form_shape_representation)/ (см. 5.1.14.8.2)

*) SCHEMA ship_moulded_form_SCHEMA;
USE FROM aic_non_manifold_surface (non_manifold_surface_shape_representation);	-- ИСО 10303-508
USE FROM aic_edge_based_wireframe (edge_based_wireframe_shape_representation);	-- ИСО 10303-501
USE FROM aic_topologically_bounded_surface (advanced_face);	-- ИСО 10303-511
USE FROM action_schema (action, action_method, action_relationship, action_request_solution, executed_action, versioned_action_request);	-- ИСО 10303-41
USE FROM approval_schema (approval, approval_date_time, approval_person_organization);	-- ИСО 10303-41
USE FROM application_context_schema (application_context, application_protocol_definition);	-- ИСО 10303-41
USE FROM basic_attribute_schema (object_role);	-- ИСО 10303-41
USE FROM date_time_schema (calendar_date, date_and_time, date_time_role, ordinal_date, week_of_year_and_day_date);	-- ИСО 10303-41
USE FROM document_schema (document, document_representation_type, document_usage_constraint);	-- ИСО 10303-41
USE FROM external_reference_schema (external_source, external_source_relationship, externally_defined_item);	-- ИСО 10303-41
USE FROM effectivity_schema (effectivity, serial_numbered_effectivity);	-- ИСО 10303-41
REFERENCE FROM geometry_schema (dummy_gri);	-- ИСО 10303-42
USE FROM geometric_model_schema (faceted_brep, geometric_curve_set);
USE FROM geometry_schema (axis1_placement, axis2_placement_2d, axis2_placement_3d, b_spline_curve, b_spline_surface, b_spline_curve_with_knots, b_spline_surface_with_knots, bezier_curve, bezier_surface, bounded_curve, bounded_pcurve, bounded_surface_curve, cartesian_point, circle, composite_curve_on_surface, conical_surface, curve, cylindrical_surface, degenerate_pcurve, degenerate_toroidal_surface, direction, elementary_surface, ellipse,	-- ИСО 10303-42
evaluated_degenerate_pcurve, geometric_representation_item, geometric_representation_context, hyperbola, intersection_curve, line, oriented_surface, parabola, plane, point_on_curve, point_on_surface, quasi_uniform_curve, quasi_uniform_surface, rational_b_spline_curve, rational_b_spline_surface, seam_curve, spherical_surface, surface_of_linear_extrusion, surface_of_revolution, toroidal_surface, uniform_curve, uniform_surface, vector);
USE FROM group_schema (group, group_relationship);	-- ИСО 10303-41
USE FROM management_resources_schema (action_request_assignment, action_assignment, approval_assignment, classification_assignment, classification_role, date_and_time_assignment, document_reference, effectivity_assignment, external_identification_assignment, group_assignment, identification_assignment, identification_role, identification_assignment_relationship, organization_assignment, person_assignment, person_and_organization_assignment);	-- ИСО 10303-41
USE FROM material_property_definition_schema (property_definition_relationship);	-- ИСО 10303-41
USE FROM measure_schema (amount_of_substance_measure, amount_of_substance_unit, area_measure, celsius_temperature_measure, conversion_based_unit, context_dependent_measure, context_dependent_unit, count_measure, derived_unit, electric_current_measure, electric_current_unit, global_unit_assigned_context, length_measure, length_measure_with_unit, length_unit, luminous_intensity_measure, luminous_intensity_unit, mass_measure, mass_measure_with_unit, mass_unit, measure_with_unit, named_unit, plane_angle_measure,	-- ИСО 10303-41
plane_angle_measure_with_unit, plane_angle_unit, positive_length_measure, positive_plane_angle_measure, ratio_measure, ratio_unit, si_unit, solid_angle_measure, solid_angle_measure_with_unit, solid_angle_unit, thermodynamic_temperature_measure, thermodynamic_temperature_unit, time_measure, time_unit, volume_measure);
USE FROM person_organization_schema (address, person, person_and_organization, person_and_organization_role, personal_address, organization, organizational_address, organizational_project);	-- ИСО 10303-41
USE FROM product_definition_schema (product, product_category_relationship, product_definition, product_definition_relationship, product_related_product_category);	-- ИСО 10303-41
USE FROM product_property_definition_schema (characterized_definition, characterized_object, product_definition_shape, property_definition, shape_aspect);	-- ИСО 10303-41
USE FROM product_property_representation_schema (property_definition_representation, shape_definition_representation, shape_representation);	-- ИСО 10303-41
USE FROM qualified_measure_schema (descriptive_representation_item);	-- ИСО 10303-41
USE FROM representation_schema (compound_representation_item, global_uncertainty_assigned_context, item_defined_transformation, list_representation_item, mapped_item, parametric_representation_context, representation, representation_item, representation_map, representation_relationship, set_representation_item, value_representation_item);	-- ИСО 10303-43
REFERENCE FROM support_resource_schema (bag_to_set);	-- ИСО 10303-41
REFERENCE FROM topology_schema (dummy_tri);	-- ИСО 10303-42
USE FROM topology_schema (edge, edge_curve, edge_loop, face, face_surface, oriented_edge, oriented_face, poly_loop, subface, vertex_point); (*	-- ИСО 10303-42

aic_non_manifold_surface	ИСО 10303-508
aic_topological_bounded_surface	ИСО 10303-511
aic_edge_based_wireframe	ИСО 10303-501
action_schema	ИСО 10303-41
approval_schema	ИСО 10303-41
basic_attribute_schema	ИСО 10303-41
date_time_schema	ИСО 10303-41
document_schema	ИСО 10303-41
external_reference_schema	ИСО 10303-41
geometry_schema	ИСО 10303-42
group_schema	ИСО 10303-41
management_resources_schema	ИСО 10303-41
material_property_definition_schema	ИСО 10303-41
measure_schema	ИСО 10303-41
person_organization_schema	ИСО 10303-41
product_definition_schema	ИСО 10303-41
product_property_definition_schema	ИСО 10303-41
product_property_representation_schema	ИСО 10303-41
qualified_measure_schema	ИСО 10303-45
representation_schema	ИСО 10303-43
support_resource_schema	ИСО 10303-41
topology_schema	ИСО 10303-42

ИС NORMPROD: примечание. Здесь и далее в официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 5.2.4.152, а не 5.2.153.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 5.2.4.164, а не 5.2.4.165.

ИС NORMPROD: примечание. Здесь и далее в официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 5.2.4.158, а не 5.2.4.159.

ИС NORMPROD: примечание. Здесь и далее в официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 5.2.4.156, а не 5.2.4.157.

ИС NORMPROD: примечание. Здесь и далее в официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 5.2.4.157, а не 5.2.4.158.

ИС NORMPROD: примечание. Здесь и далее в официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 5.2.4.155, а не 5.2.4.156.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 5.2.4.160, а не 5.2.4.161.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 5.2.4.163, а не 5.2.4.164.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 5.2.4.153, а не 5.2.4.154.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 5.2.4.154, а не 5.2.4.155.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 5.2.4.159, а не 5.2.4.160.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 5.2.4.161, а не 5.2.4.162.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 5.2.4.162, а не 5.2.4.163.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: один и тот же абзац приведен дважды.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 5.2.4.151, а не 5.2.4.152.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. [12] Библиографии, а не [13].

Функциональная единица	Класс соответствия
	Класс 1	Класс 2	Класс 3	Класс 4	Класс 5
basic_geometry		X	X	X	X
configuration_management	X	X	X	X	X
definitions	X	X	X	X	X
external_references	X	X	X	X	X
hull_class_applicability					X
hydrostatics	X
items	X	X	X	X	X
location_concepts	X	X	X	X	X
offset_table_representations		X
ship_design_parameter	X	X	X	X	X
ship_general_characteristics	X	X	X	X	X
ship_measures	X	X	X	X	X
ship_moulded_forms	X	X	X	X	X
surface_representations (AIC 508)				X	X
wireframe_representations (AIC 501)			X

Элемент ПИМ	Класс
	1	2	3	4	5
Action	X	X	X	X	X
Action_assignment	X	X	X	X	X
Action_relationship	X	X	X	X	X
Action_method	X	X	X	X	X
Action_request_assignment	X	X	X	X	X
Action_request_solution	X	X	X	X	X
Address	X	X	X	X	X
Advanced_face				X	X
Amount_of_substance_unit	X	X	X	X	X
Application_context	X	X	X	X	X
Application_context_element	X	X	X	X	X
Application_protocol_definition	X	X	X	X	X
Applied_action_assignment	X	X	X	X	X
Applied_action_request_assignment	X	X	X	X	X
Applied_approval_assignment	X	X	X	X	X
Applied_classification_assignment	X	X	X	X	X
Applied_date_and_time_assignment	X	X	X	X	X
Applied_document_reference	X	X	X	X	X
Applied_effectivity_assignment					X
Applied_external_identification_assignment	X	X	X	X	X
Applied_group_assignment	X	X	X	X	X
Applied_identification_assignment	X	X	X	X	X
Applied_organization_assignment	X	X	X	X	X
Applied_person_and_organization_assignment	X	X	X	X	X
Applied_person_assignment	X	X	X	X	X
Approval	X	X	X	X	X
Approval_assignment	X	X	X	X	X
Approval_date_time	X	X	X	X	X
Approval_person_organization	X	X	X	X	X
Approval_role	X	X	X	X	X
Approval_status	X	X	X	X	X
Axis1_placement	X	X	X	X	X
Axis2_placement_2d	X	X	X	X	X
Axis2_placement_3d	X	X	X	X	X
B_spline_curve			X	X	X
B_spline_curve_with_knots			X	X	X
B_spline_surface			X	X	X
B_spline_surface_with_knots			X	X	X
Bezier_curve			X	X	X
Bezier_surface			X	X	X
Bounded_curve			X	X	X
Bounded_pcurve			X	X	X
Bounded_surface			X	X	X
Bounded_surface_curve			X	X	X
Calendar_date	X	X	X	X	X
Cartesian_point			X	X	X
Cartesian_transformation_operator			X	X	X
Cartesian_transformation_operator_3d			X	X	X
Characterized_object	X	X	X	X	X
Circle			X	X	X
Class	X	X	X	X	X
Classification_assignment	X	X	X	X	X
Classification_role	X	X	X	X	X
Closed_shell				X	X
Composite_curve			X	X	X
Composite_curve_on_surface			X	X	X
Composite_curve_segment			X	X	X
Compound_representation_item	X	X	X	X	X
Conic			X	X	X
Conical_surface			X	X	X
Connected_edge_set			X
Connected_face_set				X	X
Context_dependent_unit	X	X	X	X	X
Conversion_based_unit	X	X	X	X	X
Coordinated_universal_time_offset	X	X	X	X	X
Curve			X	X	X
Curve_replica			X	X	X
Cylindrical_surface			X	X	X
Date	X	X	X	X	X
Date_and_time	X	X	X	X	X
Date_and_time_assignment	X	X	X	X	X
Date_time_role	X	X	X	X	X
Definitional_representation			X	X	X
Degenerate_pcurve			X	X	X
Degenerate_toroidal_surface			X	X	X
Derived_unit	X	X	X	X	X
Derived_unit_element	X	X	X	X	X
Description_attribute	X	X	X	X	X
Descriptive_representation_item	X	X	X	X	X
Dimensional_exponents	X	X	X	X	X
Direction			X	X	X
Document	X	X	X	X	X
Document_reference	X	X	X	X	X
Document_representation_type	X	X	X	X	X
Document_type	X	X	X	X	X
Document_usage_constraint	X	X	X	X	X
Edge		X	X	X	X
Edge_based_wireframe_model			X
Edge_based_wireframe_shape_representation	X	X	X	X	X
Edge_curve		X	X	X	X
Edge_loop				X	X
Effectivity					X
Effectivity_assignment					X
Electric_current_unit	X	X	X	X	X
Elementary_surface	X	X	X	X	X
Ellipse			X	X	X
Evaluated_degenerate_pcurve			X	X	X
Executed_action	X	X	X	X	X
External_identification_assignment	X	X	X	X	X
External_source	X	X	X	X	X
External_source_relationship	X	X	X	X	X
Externally_defined_item	X	X	X	X	X
Face		X	X	X	X
Face_based_surface_model				X	X
Face_bound				X	X
Face_outer_bound				X	X
Face_surface		X	X	X	X
Faceted_brep				X	X
Founded_item			X	X	X
Functionally_defined_transformation			X	X	X
Geometric_curve_set				X	X
Geometric_representation_context	X	X	X	X	X
Geometric_representation_item	X	X	X	X	X
Geometric_set				X	X
Global_uncertainty_assigned_context	X	X	X	X	X
Global_unit_assigned_context	X	X	X	X	X
Group	X	X	X	X	X
Group_assignment	X	X	X	X	X
Group_relationship	X	X	X	X	X
Hyperbola			X	X	X
Id_attribute	X	X	X	X	X
Identification_assignment	X	X	X	X	X
Identification_assignment_relationship	X	X	X	X	X
Identification_role	X	X	X	X	X
Intersection_curve			X	X	X
Item_defined_transformation			X	X	X
Length_measure_with_unit	X	X	X	X	X
Length_unit	X	X	X	X	X
Line			X	X	X
Local_time	X	X	X	X	X
Loop				X	X
Luminous_intensity_unit	X	X	X	X	X
Manifold_solid_brep				X	X
Mapped_item	X	X	X	X	X
Mass_measure_with_unit	X	X	X	X	X
Mass_unit	X	X	X	X	X
Measure_with_unit	X	X	X	X	X
Name_attribute	X	X	X	X	X
Named_unit	X	X	X	X	X
Non_manifold_surface_shape_representation	X	X	X	X	X
Object_role	X	X	X	X	X
Offset_curve_3d			X	X	X
Offset_surface			X	X	X
Open_shell				X	X
Ordinal_date	X	X	X	X	X
Organization	X	X	X	X	X
Organization_assignment	X	X	X	X	X
Organization_role	X	X	X	X	X
Organizational_address	X	X	X	X	X
Organizational_project	X	X	X	X	X
Oriented_closed_shell				X	X
Oriented_edge		X	X	X	X
Oriented_face		X	X	X	X
Oriented_open_shell				X	X
Oriented_path				X	X
Oriented_surface			X	X	X
Parabola			X	X	X
Parametric_representation_context			X	X	X
Path			X	X	X
Pcurve			X	X	X
Person	X	X	X	X	X
Person_and_organization	X	X	X	X	X
Person_and_organization_assignment	X	X	X	X	X
Person_and_organization_role	X	X	X	X	X
Person_assignment	X	X	X	X	X
Person_role	X	X	X	X	X
Personal_address	X	X	X	X	X
Placement	X	X	X	X	X
Plane	X	X	X	X	X
Plane_angle_measure_with_unit	X	X	X	X	X
Plane_angle_unit	X	X	X	X	X
Point			X	X	X
Point_on_curve			X	X	X
Point_on_surface			X	X	X
Point_replica			X	X	X
Poly_loop				X	X
Polyline			X	X	X
Product	X	X	X	X	X
Product_category	X	X	X	X	X
Product_category_relationship	X	X	X	X	X
Product_context	X	X	X	X	X
Product_definition	X	X	X	X	X
Product_definition_context	X	X	X	X	X
Product_definition_formation	X	X	X	X	X
Product_definition_relationship	X	X	X	X	X
Product_definition_shape	X	X	X	X	X
Product_related_product_category	X	X	X	X	X
Property_definition	X	X	X	X	X
Property_definition_relationship	X	X	X	X	X
Property_definition_representation	X	X	X	X	X
Quasi_uniform_curve			X	X	X
Quasi_uniform_surface			X	X	X
Ratio_unit	X	X	X	X	X
Rational_b_spline_curve			X	X	X
Rational_b_spline_surface			X	X	X
Representation	X	X	X	X	X
Representation_context	X	X	X	X	X
Representation_item	X	X	X	X	X
Representation_map	X	X	X	X	X
Representation_relationship	X	X	X	X	X
Role_association	X	X	X	X	X
Seam_curve			X	X	X
Serial_numbered_effectivity					X
Shape_aspect	X	X	X	X	X
Shape_definition_representation	X	X	X	X	X
Shape_representation	X	X	X	X	X
Si_unit	X	X	X	X	X
Solid_angle_measure_with_unit	X	X	X	X	X
Solid_angle_unit	X	X	X	X	X
Solid_model				X	X
Spherical_surface			X	X	X
Subface		X	X	X	X
Surface	X	X	X	X	X
Surface_curve			X	X	X
Surface_of_linear_extrusion			X	X	X
Surface_of_revolution			X	X	X
Surface_replica			X	X	X
Swept_surface			X	X	X
Thermodynamic_temperature_unit	X	X	X	X	X
Time_unit	X	X	X	X	X
Topological_representation_item				X	X
Toroidal_surface			X	X	X
Uncertainty_measure_with_unit	X	X	X	X	X
Uniform_curve			X	X	X
Uniform_surface			X	X	X
Value_representation_item	X	X	X	X	X
Vector			X	X	X
Versioned_action_request	X	X	X	X	X
Vertex			X	X	X
Vertex_loop				X	X
Vertex_point		X	X	X	X

Наименование объекта	Сокращенное наименование
ACTION	ACTION
ACTION_ASSIGNMENT	ACTASS
ACTION_METHOD	ACTMTH
ACTION_RELATIONSHIP	ACTRLT
ACTION_REQUEST_ASSIGNMENT	ACRQAS
ACTION_REQUEST_SOLUTION	ACRQSL
ADDRESS	ADDRSS
ADVANCED_FACE	ADVFC
AMOUNT_OF_SUBSTANCE_UNIT	AOSU
APPLICATION_CONTEXT	APPCNT
APPLICATION_CONTEXT_ELEMENT	APCNEL
APPLICATION_PROTOCOL_DEFINITION	APPRDF
APPLIED_ACTION_ASSIGNMENT	APACAS
APPLIED_ACTION_REQUEST_ASSIGNMENT	AARA
APPLIED_APPROVAL_ASSIGNMENT	APAPAS
APPLIED_CLASSIFICATION_ASSIGNMENT	APCLAS
APPLIED_DATE_AND_TIME_ASSIGNMENT	ADATA
APPLIED_DOCUMENT_REFERENCE	APDCRF
APPLIED_EFFECTIVITY_ASSIGNMENT	APEFAS
APPLIED_EXTERNAL_IDENTIFICATION_ASSIGNMENT	AEIA
APPLIED_GROUP_ASSIGNMENT	APGRAS
APPLIED_IDENTIFICATION_ASSIGNMENT	APIDAS
APPLIED_ORGANIZATION_ASSIGNMENT	APORAS
APPLIED_PERSON_AND_ORGANIZATION_ASSIGNMENT	APAOA
APPLIED_PERSON_ASSIGNMENT	APPRAS
APPROVAL	APPRVL
APPROVAL_ASSIGNMENT	APPASS
APPROVAL_DATE_TIME	APDTTM
APPROVAL_PERSON_ORGANIZATION	APPROR
APPROVAL_ROLE	APPRL
APPROVAL_STATUS	APPSTT
AXIS1_PLACEMENT	AX1PLC
AXIS2_PLACEMENT_2D	A2PL2D
AXIS2_PLACEMENT_3D	A2PL3D
B_SPLINE_CURVE	BSPCR
B_SPLINE_CURVE_WITH_KNOTS	BSCWK
B_SPLINE_SURFACE	BSPSR
B_SPLINE_SURFACE_WITH_KNOTS	BSSWK
BEZIER_CURVE	BZRCRV
BEZIER_SURFACE	BZRSRF
BOUNDED_CURVE	BNDCRV
BOUNDED_PCURVE	BNDPCR
BOUNDED_SURFACE	BNDSRF
BOUNDED_SURFACE_CURVE	BNSRCR
CALENDAR_DATE	CLNDT
CARTESIAN_POINT	CRTPNT
CARTESIAN_TRANSFORMATION_OPERATOR	CRTROP
CARTESIAN_TRANSFORMATION_OPERATOR_3D	CTO3
CHARACTERIZED_OBJECT	CHROBJ
CIRCLE	CIRCLE
CLASS	CLASS
CLASSIFICATION_ASSIGNMENT	CLSASS
CLASSIFICATION_ROLE	CLSRL
CLOSED_SHELL	CLSSHL
COMPOSITE_CURVE	CMPCRV
COMPOSITE_CURVE_ON_SURFACE	CCOS
COMPOSITE_CURVE_SEGMENT	CMCRSG
COMPOUND_REPRESENTATION_ITEM	CMRPIT
CONIC	CONIC
CONICAL_SURFACE	CNCSRF
CONNECTED_EDGE_SET	CNEDST
CONNECTED_FACE_SET	CNFCST
CONTEXT_DEPENDENT_UNIT	CNDPUN
CONVERSION_BASED_UNIT	CNBSUN
COORDINATED_UNIVERSAL_TIME_OFFSET	CUTO
CURVE	CURVE
CURVE_REPLICA	CRVRPL
CYLINDRICAL_SURFACE	CYLSRF
DATE	DATE
DATE_AND_TIME	DTANTM
DATE_AND_TIME_ASSIGNMENT	DATA
DATE_TIME_ROLE	DTTMRL
DEFINITIONAL_REPRESENTATION	DFNRPR
DEGENERATE_PCURVE	DGNPCR
DEGENERATE_TOROIDAL_SURFACE	DGTRSR
DERIVED_UNIT	DRVUNT
DERIVED_UNIT_ELEMENT	DRUNEL
DESCRIPTION_ATTRIBUTE	DSCATT
DESCRIPTIVE_REPRESENTATION_ITEM	DSRPIT
DIMENSIONAL_EXPONENTS	DMNEXP
DIRECTION	DRCTN
DOCUMENT	DCMNT
DOCUMENT_REFERENCE	DCMRFR
DOCUMENT_REPRESENTATION_TYPE	DCRPTY
DOCUMENT_TYPE	DCMTYP
DOCUMENT_USAGE_CONSTRAINT	DCUSCN
EDGE	EDGE
EDGE_BASED_WIREFRAME_MODEL	EBWM
EDGE_BASED_WIREFRAME_SHAPE_REPRESENTATION	EBWSR
EDGE_CURVE	EDGCRV
EDGE_LOOP	EDGLP
EFFECTIVITY	EFFCTV
EFFECTIVITY_ASSIGNMENT	EFFASS
ELECTRIC_CURRENT_UNIT	ELCRUN
ELEMENTARY_SURFACE	ELMSRF
ELLIPSE	ELLPS
EVALUATED_DEGENERATE_PCURVE	EVDGPC
EXECUTED_ACTION	EXCACT
EXTERNAL_IDENTIFICATION_ASSIGNMENT	EXIDAS
EXTERNAL_SOURCE	EXTSRC
EXTERNAL_SOURCE_RELATIONSHIP	EXSRRL
EXTERNALLY_DEFINED_ITEM	EXDFIT
FACE	FACE
FACE_BASED_SURFACE_MODEL	FBSM
FACE_BOUND	FCBND
FACE_OUTER_BOUND	FCOTBN
FACE_SURFACE	FCSRF
FACETED_BREP	FCTBR
FOUNDED_ITEM	FNDITM
FUNCTIONALLY_DEFINED_TRANSFORMATION	FNDFTR
GEOMETRIC_CURVE_SET	GMCRST
GEOMETRIC_REPRESENTATION_CONTEXT	GMRPCN
GEOMETRIC_REPRESENTATION_ITEM	GMRPIT
GEOMETRIC_SET	GMTST
GLOBAL_UNCERTAINTY_ASSIGNED_CONTEXT	GC
GLOBAL_UNIT_ASSIGNED_CONTEXT	GUAC
GROUP	GROUP
GROUP_ASSIGNMENT	GRPASS
GROUP_RELATIONSHIP	GRPRLT
HYPERBOLA	HYPRBL
ID_ATTRIBUTE	IDATT
IDENTIFICATION_ASSIGNMENT	IDNASS
IDENTIFICATION_ASSIGNMENT_RELATIONSHIP	IDASRL
IDENTIFICATION_ROLE	IDNRL
INTERSECTION_CURVE	INTCRV
ITEM_DEFINED_TRANSFORMATION	ITDFTR
LENGTH_MEASURE_WITH_UNIT	LMWU
LENGTH_UNIT	LNGUNT
LINE	LINE
LOCAL_TIME	LCLTM
LOOP	LOOP
LUMINOUS_INTENSITY_UNIT	LMINUN
MANIFOLD_SOLID_BREP	MNSLBR
MAPPED_ITEM	MPPITM
MASS_MEASURE_WITH_UNIT	MMWU
MASS_UNIT	MSSUNT
MEASURE_WITH_UNIT	MSWTUN
NAME_ATTRIBUTE	NMATT
NAMED_UNIT	NMDUNT
NON_MANIFOLD_SURFACE_SHAPE_REPRESENTATION	NMSSR
OBJECT_ROLE	OBJRL
OFFSET_CURVE_3D	OFCR3D
OFFSET_SURFACE	OFFSRF
OPEN_SHELL	OPNSHL
ORDINAL_DATE	ORDDT
ORGANIZATION	ORGNZT
ORGANIZATION_ASSIGNMENT	ORGASS
ORGANIZATION_ROLE	ORGRL
ORGANIZATIONAL_ADDRESS	ORGADD
ORGANIZATIONAL_PROJECT	ORGPRJ
ORIENTED_CLOSED_SHELL	ORCLSH
ORIENTED_EDGE	ORNEDG
ORIENTED_FACE	ORNFC
ORIENTED_OPEN_SHELL	OROPSH
ORIENTED_PATH	ORNPTH
ORIENTED_SURFACE	ORNSRF
PARABOLA	PRBL
PARAMETRIC_REPRESENTATION_CONTEXT	PRRPCN
PATH	PATH
PCURVE	PCURVE
PERSON	PERSON
PERSON_AND_ORGANIZATION	PRANOR
PERSON_AND_ORGANIZATION_ASSIGNMENT	PAOA
PERSON_AND_ORGANIZATION_ROLE	PAOR
PERSON_ASSIGNMENT	PRSASS
PERSON_ROLE	PRSRL
PERSONAL_ADDRESS	PRSADD
PLACEMENT	PLCMNT
PLANE	PLANE
PLANE_ANGLE_MEASURE_WITH_UNIT	PAMWU
PLANE_ANGLE_UNIT	PLANUN
POINT	POINT
POINT_ON_CURVE	PNONCR
POINT_ON_SURFACE	PNONSR
POINT_REPLICA	PNTRPL
POLY_LOOP	PLYLP
POLYLINE	PLYLN
PRODUCT	PRDCT
PRODUCT_CATEGORY	PRDCTG
PRODUCT_CATEGORY_RELATIONSHIP	PRCTRL
PRODUCT_CONTEXT	PRDCNT
PRODUCT_DEFINITION	PRDDFN
PRODUCT_DEFINITION_CONTEXT	PRDFCN
PRODUCT_DEFINITION_FORMATION	PRDFFR
PRODUCT_DEFINITION_RELATIONSHIP	PRDFRL
PRODUCT_DEFINITION_SHAPE	PRDFSH
PRODUCT_RELATED_PRODUCT_CATEGORY	PRPC
PROPERTY_DEFINITION	PRPDFN
PROPERTY_DEFINITION_RELATIONSHIP	PRDFR
PROPERTY_DEFINITION_REPRESENTATION	PRDFRP
QUASI_UNIFORM_CURVE	QSUNCR
QUASI_UNIFORM_SURFACE	QSUNSR
RATIO_UNIT	RTUNT
RATIONAL_B_SPLINE_CURVE	RBSC
RATIONAL_B_SPLINE_SURFACE	RBSS
REPRESENTATION	RPRSNT
REPRESENTATION_CONTEXT	RPRCNT
REPRESENTATION_ITEM	RPRITM
REPRESENTATION_MAP	RPRMP
REPRESENTATION_RELATIONSHIP	RPRRLT
ROLE_ASSOCIATION	RLASS
SEAM_CURVE	SMCRV
SERIAL_NUMBERED_EFFECTIVITY	SRNMEF
SHAPE_ASPECT	SHPASP
SHAPE_DEFINITION_REPRESENTATION	SHDFRP
SHAPE_REPRESENTATION	SHPRPR
SI_UNIT	SUNT
SOLID_ANGLE_MEASURE_WITH_UNIT	SAMWU
SOLID_ANGLE_UNIT	SLANUN
SOLID_MODEL	SLDMDL
SPHERICAL_SURFACE	SPHSRF
SUBFACE	SBFC
SURFACE	SRFC
SURFACE_CURVE	SRFCRV
SURFACE_OF_LINEAR_EXTRUSION	SL
SURFACE_OF_REVOLUTION	SROFRV
SURFACE_REPLICA	SRFRPL
SWEPT_SURFACE	SWPSRF
THERMODYNAMIC_TEMPERATURE_UNIT	THTMUN
TIME_UNIT	TMUNT
TOPOLOGICAL_REPRESENTATION_ITEM	TPRPIT
TOROIDAL_SURFACE	TRDSRF
UNCERTAINTY_MEASURE_WITH_UNIT	UMWU
UNIFORM_CURVE	UNFCRV
UNIFORM_SURFACE	UNFSRF
VALUE_REPRESENTATION_ITEM	VLRPIT
VECTOR	VECTOR
VERSIONED_ACTION_REQUEST	VRACRQ
VERTEX	VERTEX
VERTEX_LOOP	VRTLP
VERTEX_POINT	VRTPNT
WEEK_OF_YEAR_AND_DAY_DATE	WOYADD

ИС NORMPROD: примечание. Нумерация таблиц дана в соответствии с официальным текстом документа.

Ссылка атрибута прикладного объекта	Параметры и единицы, используемые в прикладной интерпретируемой модели
Area_measure	value_representation_item с value_representation_item.value_component вида area_measure и derived_unit в наборе элементов, указанных из global_unit_assigned_context.units. Где derived_unit.name будет area_unit. Derived_unit.elements будет состоять из одного derived_unit_element: 1) derived_unit_element.unit = length_unit, а derived_unit_element.exponent = 2.
Length_measure	value_representation_item с value_representation_item.value_component вида length_measure and length_unit в наборе элементов, указанных из global_unit_assigned_context.units
Positive_length_measure	value_representation_item с value_representation_item.value_component вида positive_length_measure и length_unit в наборе элементов, указанных из global_unit_assigned_context.units
Luminous_intensity_measure	value_representation_item с value_representation_item.value_component вида luminous_intensity_measure и luminous_intensity_unit в наборе элементов, указанных из global_unit_assigned_context.units
Mass_measure	value_representation_item с value_representation_item.value_component вида mass_measure и mass_unit в наборе элементов, указанных из global_unit_assigned_context.units
Plane_angle_measure	value_representation_item с value_representation_item.value_component вида plane_angle_measure и plane_angle_unit в наборе элементов, указанных из global_unit_assigned_context.units.
Ratio_measure	value_representation_item с value_representation_item.value_component вида ratio_measure и ratio_unit в наборе элементов, указанных из global_unit_assigned_context.units
Thermodynamic_temperature_measure	value_representation_item с value_representation_item.value_component вида thermodynamic_temperature_measure и thermodynamic_temperature_unit в наборе элементов, указанных из global_unit_assigned_context.units
Volume_measure	value_representation_item с value_representation_item.value_component вида volume_measure and derived_unit in в наборе элементов, указанных из global_unit_assigned_context.units. Где derived_unit.name будет volume_unit. Derived_unit.elements будет состоять из одного derived_unit_element: 1) derived_unit_element.unit = length_unit, а derived_unit_element.exponent = 3.
Density_measure	value_representation_item с value_representation_item.value_component вида context_dependent_measure и derived_unit в наборе элементов, указанных из global_unit_assigned_context.units. Где derived_unit.name будет density. Derived_unit.elements будет состоять из двух derived_unit_elements: 1) derived_unit_element.unit = mass_unit, а derived_unit_element.exponent = 1; 2) derived_unit_element.unit = length_unit, а derived_unit_element.exponent = -3.
Force_measure	value_representation_item с value_representation_item.value_component вида context_dependent_measure и derived_unit в наборе элементов, указанных из global_unit_assigned_context.units. Где derived_unit.name будет force_unit. Derived_unit.elements будет состоять из трех derived_unit_elements: 1) derived_unit_element.unit = mass_unit, а derived_unit_element.exponent = 1; 2) derived_unit_element.unit = length_unit, а derived_unit_element.exponent = 1; 3) derived_unit_element.unit = time_unit, а derived_unit_element.exponent = -2.
Inertia_moment_measure	value_representation_item с value_representation_item.value_component вида context_dependent_measure и derived_unit в наборе элементов, указанных из global_unit_assigned_context.units. Где derived_unit.name будет inertia_moment_unit. Derived_unit.elements будет состоять из одного derived_unit_element: 1) derived_unit_element.unit = length_unit и derived_unit_element.exponent = 4.
Moment_measure	value_representation_item с value_representation_item.value_component вида context_dependent_measure и derived_unit в наборе элементов, указанных из global_unit_assigned_context.units. Где derived_unit.name будет moment_unit. Derived_unit.elements будет состоять из трех derived_unit_elements: 1) derived_unit_element.unit = mass_unit and derived_unit_element.exponent = 1; 2) derived_unit_element.unit = length_unit and derived_unit_element.exponent = 2; 3) derived_unit_element.unit = time_unit and derived_unit_element.exponent = -2.
Pressure_measure	value_representation_item с value_representation_item.value_component вида context_dependent_measure и derived_unit в наборе элементов, указанных из global_unit_assigned_context.units. Где derived_unit.name будет pressure_unit. Derived_unit.elements будет состоять из трех derived_unit_elements: 1) derived_unit_element.unit = mass_unit and derived_unit_element.exponent = 1; 2) derived_unit_element.unit = length_unit and derived_unit_element.exponent = -1; 3) derived_unit_element.unit = time_unit and derived_unit_element.exponent = -2.
Speed_measure	value_representation_item с value_representation_item.value_component вида context_dependent_measure и derived_unit в наборе элементов, указанных из global_unit_assigned_context.units. Где derived_unit.name будет speed_unit. Derived_unit.elements будет состоять из двух derived_unit_elements: 1) derived_unit_element.unit = length_unit and derived_unit_element.exponent = 1; 2) derived_unit_element.unit = time_unit and derived_unit_element.exponent = -1.

'<XX_Key

x_href=YY

Id=WW

x-owner=ZZ

x-rev=AA/>'

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 5.2.4.149, а не 5.2.2.149.

Обозначение ссылочного международного стандарта, документа	Степень соответствия	Обозначение и наименование соответствующего национального стандарта
ISO 31 (all parts)	-	<*>
ISO 1000:1992	-	<*>
ISO 10303-1:1994	-	<*>, <1>
ISO/IEC 8824-1:1998	IDT	ГОСТ Р ИСО/МЭК 8824-1-2001 "Информационная технология. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации"
ISO 10303-11:1994	-	<*>
ISO 10303-21:2002	-	<*>
ISO 10303-22:1998	IDT	ГОСТ Р ИСО 10303-22-2002 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 22. Методы реализации. Стандартный интерфейс доступа к данным"
ISO/TS 10303-28	-	<*>
ISO 10303-31:1994	-	<*>
ISO 10303-41:2000	-	<*>
ISO 10303-42:2000	-	<*>
ISO 10303-43:2000	-	<*>
ISO 10303-45:1998	-	<*>, <2>
ISO 10303-501:2000	IDT	ГОСТ Р ИСО 10303-501-2006 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 501. Прикладные интерпретированные конструкции. Каркасное представление формы на основе ребер"
ISO 10303-508:2001	IDT	ГОСТ Р ИСО 10303-508-2009 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 508. Прикладные интерпретированные конструкции. Многосвязные поверхности"
ISO 10303-511:2001	IDT	ГОСТ Р ИСО 10303-511-2006 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 511. Прикладные интерпретированные конструкции. Топологически ограниченная поверхность"
RFC 2396:1998	-	<*>
<*> Соответствующий национальный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта (документа). Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - IDT - идентичные стандарты.

[1]	ISO 10303-209:2001	Industrial automation systems and integration - Product data representation and exchange - Part 209: Application protocol: Composite and metallic structural analysis and related design
[2]	ISO 10303-212:2000	Industrial automation systems and integration - Product data representation and exchange - Part 212: Application protocol: Electrotechnical design and installation
[3]	ISO 10303-215:2004	Industrial automation systems and integration - Product data representation and exchange - Part 215: Application protocol: Ship arrangement
[4]	ISO 10303-218:2004	Industrial automation systems and integration - Product data representation and exchange - Part 218: Application protocol: Ship structures
[5]	ISO 10303-227:2005	Industrial automation systems and integration - Product data representation and exchange - Part 227: Application protocol: Plant spatial configuration
[6]	ISO 10303-233:2012	Industrial automation systems and integration - Product data representation and exchange - Part 233: Application protocol: Systems engineering data representation
[7]	ISO 10303-234	Industrial automation systems and integration - Product data representation and exchange - Part 234: Application protocol: Ship Operational logs, records, and messages
[8]	ISO 13584-42:1998	Industrial automation systems and integration - Parts library - Part 42: Description methodology: Methodology for structuring part families
[9]	IDEF0 Federal Information Processing Standards Publication 183, Integration Definition for Function Modeling (IDEF0), FIPS PUB 183, National Institute of Standards and Technology, December 1993
[10]	Lewis, Edward J., Editor, "Principles of Naval Architecture, Second Revision", The Society of Naval Architects and Marine Engineers, 1988
[11]	AP Development Guidelines for Shipbuilding, ISO TC184/SC4/WG3 N701, 19th October, 1997
[12]	ESTEP AP 216 Test Case Definition, Rev. C, ISO TC184/SC4/WG3 N1143, 18th December, 2001

УДК 629.5.012.6:006.35	ОКС 25.040.40 47.020.10
Ключевые слова: суда, система автоматизации, интеграция, данные, изделие, прикладной протокол, форма обводов корпуса, функциональная единица
