"ГОСТ Р 71099-2023. Национальный стандарт Российской Федерации. Выбросы стационарных источников. Определение выбросов парниковых газов в энергоемких отраслях промышленности. Часть 4. Алюминиевая промышленность"
(утв. и введен в действие Приказом Росстандарта от 16.11.2023 N 1402-ст)

1 РАЗРАБОТАН Акционерным обществом "Научно-исследовательский институт охраны атмосферного воздуха" (АО "НИИ Атмосфера")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 457 "Качество воздуха"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 ноября 2023 г. N 1402-ст

4 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт предназначен:

- для измерения и количественного определения выбросов парниковых газов (ПГ) в отрасли алюминиевой промышленности;

- оценки выбросов парниковых газов во время производственных процессов на рабочих площадках;

- предоставления надежной, точной и качественной информации для отчетности и проверки.

Настоящий стандарт следует использовать для оценки, предоставления отчетности и сравнения выбросов парниковых газов на предприятии по производству алюминия. Данные по отдельным объектам, площадкам или процессам могут быть объединены для оценки (см. [1]), отчетности и сравнения выбросов ПГ для предприятия в целом.

Прямые выбросы от сжигания топлива в настоящем стандарте не рассматриваются. Данные выбросы рассчитываются в соответствии с ГОСТ Р ИСО 19694-1.

Настоящий стандарт касается отраслевых аспектов определения выбросов парниковых газов при производстве алюминия и основан на руководящих принципах МГЭИК [2] и приказе Минприроды [3].

Настоящий стандарт устанавливает согласованный метод количественного определения (расчета) технологических выбросов парниковых газов:

- при производстве первичного алюминия с использованием процесса электролиза;

- производстве обожженных анодов.

В стандарте приведены рекомендации по определению индикативных удельных показателей выбросов парниковых газов для проведения бенчмаркинга производства алюминия (сравнительного анализа) и определения его границ.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты.

ГОСТ Р 113.00.11 Наилучшие доступные технологии. Порядок проведения бенчмаркинга удельных выбросов парниковых газов в отраслях промышленности

ГОСТ Р ИСО 14064-1 Газы парниковые. Часть 1. Требования и руководство по количественному определению и отчетности о выбросах и поглощении парниковых газов на уровне организации

ГОСТ Р ИСО 19694-1 Выбросы стационарных источников. Определение выбросов парниковых газов в энергоемких отраслях промышленности. Часть 1. Общие положения

ГОСТ Р ЕН 15259 Качество воздуха. Выбросы стационарных источников. Требования к выбору измерительных секций и мест измерений, цели и плану измерений и составлению отчета

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины и по ГОСТ Р ИСО 19694-1, ГОСТ Р ИСО 14064-1, ГОСТ Р 113.00.11, а также следующие термины с соответствующими определениями:

3.1 первичный алюминий: Нелегированный алюминий, произведенный посредством электролиза из оксида алюминия в металлический алюминий, протекающего в электролизных ячейках.

3.2 производство обожженных анодов: Производство угольных анодов для использования в электролизерах, работающих по технологии с применением предварительно обожженных анодов.

3.3 перфторуглерод: Газ, выделяющийся при электролизе алюминия, состоящий из CF₄ и C₂F₆.

3.4

3.5 анодный эффект: Отклонение технологических параметров процесса, которое происходит, когда в электролите растворено недостаточное количество глинозема, что приводит к повышению напряжения выше нормального технологического предела, в результате чего образуются выбросы газов, содержащих перфторуглероды.

Примечание - Также причинами возникновения анодного эффекта являются критическая плотность тока и снижение способности электролита смачивать поверхность анода.

В настоящем стандарте применены следующие сокращения:

ГОУ - установка очистки газа;

ПГ - парниковый газ;

ПГП - потенциал глобального потепления;

ПФУ - перфторуглероды;

CWPB - электролизеры, работающие по технологии с применением предварительно обожженных анодов;

HSS - электролизеры, работающие по технологии Содерберга с боковым токоподводом;

VSS - электролизеры, работающие по технологии Содерберга с верхним токоподводом.

В настоящем стандарте применены следующие обозначения:

- стехиометрический коэффициент пересчета углерода в CO₂;

d_л - диаметр лунки (принят равным среднему диаметру участка штыря, запеченного в теле анода), дм;

- весовое отношение C₂F₆/CF₄, кгC₂F₆/кгCF₄;

n_ш - количество переставляемых штырей в расчете на 1 тAl;

- угловой коэффициент для CF₄ (кгCF₄/тAl)/(минуты анодного эффекта/ванно-сутки);

S_ам - массовая доля серы в анодной массе, %;

- массовая доля углерода в коксе, %;

- массовая доля углерода в смолистых веществах, %;

Z_ам - массовая доля золы в анодной массе, %;

- эффективность укрытия электролизера, доли ед;

- плотность жидкой анодной массы, кг/дм³;

- массовый выброс C₂F₆ от производства алюминия, тC₂F₆;

- массовый выброс CF₄ от производства алюминия, тCF₄;

- выбросы CO₂ от стационарного сжигания топлива за период y, тCO₂;

- выбросы ПФУ, тCO_2экв;

- удельный выброс диоксида углерода при мокрой очистке отходящих газов содовым раствором, т/тAl;

- удельный выброс CO₂ от электролизеров с обожженными анодами, тCO₂/тAl;

- удельный выброс диоксида углерода от электролизеров Содерберга, тCO₂/тAl;

M_P - масса произведенного алюминия (электролитического), т/год;

- потери анодной массы с серой и золой, т/тAl;

- потери анодной массы с водородом, т/тAl;

- потери углерода с угольной пеной, т/тAl;

- потери углерода с пылью, т/тAl;

- потери углерода со смолистыми веществами, т/тAl;

M_H - массовая доля водорода в анодной массе, %;

- потенциал глобального потепления для C₂F₆;

- потенциал глобального потепления для CF₄;

- удельное поступление диоксида серы, кг/тAl;

P_а - нетто-расход обожженных анодов, т/тAl;

P_ам - расход анодной массы, т/тAl;

P_к - расход сырого кокса, т/год;

- массовая доля выхода угольной пены, кг/тAl;

- удельное поступление пыли, кг/тAl;

- удельное поступление смолистых веществ в ГОУ, кг/тAl;

- массовая доля смолистых веществ, выделяющихся в атмосферу при перестановке штырей для электролизеров с верхним токоподводом, кг/тAl;

- выброс смолистых веществ через фонарь, кг/тAl;

У_к - угар кокса, %;

AED - средняя продолжительность анодных эффектов за период, мин/шт.;

AEF - средняя частота анодных эффектов за период, шт./ванно-сутки;

c - массовая доля пека в анодной массе, загружаемой перед перестановкой штырей, доли ед.;

GA - объем производства необожженных ("зеленых") анодов, т/год;

h - средняя по электролизеру высота лунки (высота штыря в запечной части анода), дм;

k - выход кокса при быстром коксовании пека, доли ед.;

n - количество видов топлива, используемых за период y;

q - степень заполнения лунки, доли ед.;

- эффективность улавливания диоксида серы, доли ед.

В настоящем стандарте применены следующие химические формулы:

Al - алюминий (CAS N: 7429-90-5);

Al₂O₃ - оксид алюминия (глинозем) (CAS N: 7429-90-5);

C - углерод (CAS N: 1333-86-4);

CF₄ - тетрафторметан (CAS N: 75-73-0);

C₂F₆ - гексафторэтан (CAS N: 76-16-4);

CO - оксид углерода (CAS N: 630-08-0);

CO₂ - диоксид углерода (CAS N: 124-38-9);

Na₃AlF₆ - гексафтороалюминат натрия (криолит) (CAS N: 13775-53-6);

NaF - фторид натрия (CAS N: 7681-49-4).

Настоящий стандарт следует применять совместно с ГОСТ Р ИСО 19694-1, который содержит общие требования, определения и правила, применимые к определению выбросов ПГ для всех энергоемких отраслей, содержит общие методологические вопросы и уточняет детали применения правил (см. [2]). Применение указанного стандарта с отраслевыми стандартами обеспечивает точность, прецизионность и воспроизводимость результатов.

Количественное определение (расчет) выбросов ПГ проводится для следующих производственных процессов производства первичного алюминия:

- электролитическое получение алюминия на электролизерах, работающих по технологии Содерберга с боковым токоподводом;

- электролитическое получение алюминия на электролизерах, работающих по технологии Содерберга с верхним токоподводом;

- электролитическое получение алюминия на электролизерах, работающих по технологии с применением предварительно обожженных анодов.

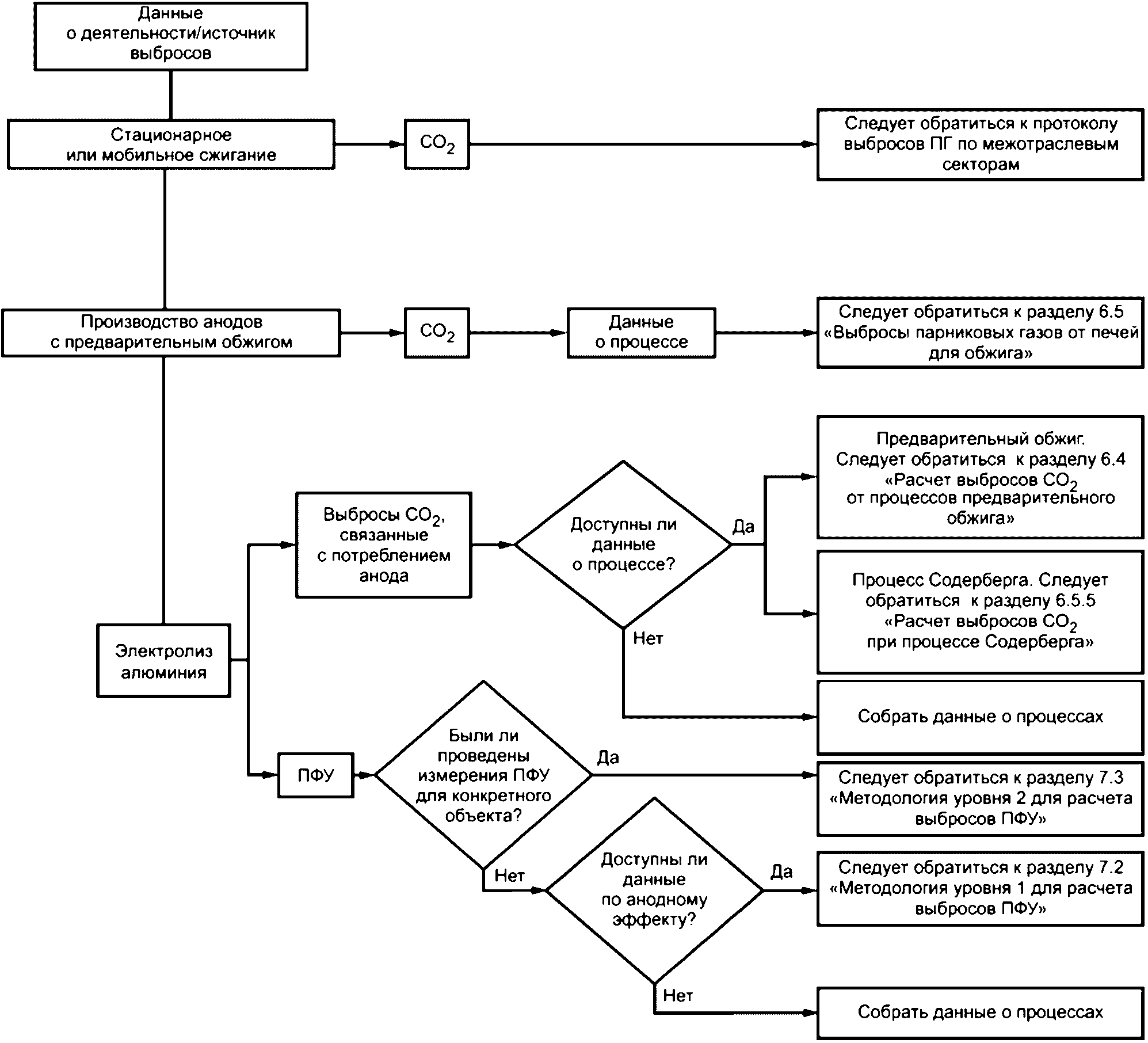

На рисунке 1 приведены источники технологических выбросов и ссылки на стандартные методы расчета.

Технологические выбросы CO₂ на современных алюминиевых заводах составляют около 90% от общих прямых выбросов в CO₂-экв, а остальная часть выбросов состоит из выбросов CO₂ от сжигания ископаемого топлива и выбросов ПФУ (см. [5], [6]). Руководство по расчету выбросов CO₂ при сжигании топлива не включено в настоящий стандарт. Методика расчета выбросов CO₂ от технологических процессов приведена в разделе 6, а выбросов ПФУ - в разделе 7.

Большая часть выбросов CO₂ возникает в результате электролитической реакции угольного анода с оксидом алюминия с образованием металлического алюминия.

На предприятиях, работающих на технологии с использованием предварительно обожженных анодов, измеряют расход анодов нетто, а на предприятиях с процессом Содерберга - потребление анодной массы.

Диоксид углерода также выделяется во время реакции электролиза, поскольку угольный анод реагирует с другими источниками кислорода, прежде всего из воздуха. Диоксид углерода также образуется в результате реакции Будуара, когда CO₂ взаимодействует с угольным анодом с образованием монооксида углерода, который затем окисляется с образованием CO₂. Каждая единица CO₂, участвующая в реакции Будуара, после окисления воздухом дает две единицы CO₂:

Предполагается, что весь образующийся монооксид углерода преобразуется в CO₂. При этом поправка на незначительное количество углерода, выделяемого как ПФУ, а не как CO₂, не вводится. CO₂ не образуется при потреблении катода, если только не происходит его сжигание на месте. Выбросы CO₂ при добавлении карбоната натрия в электролизеры также не учитываются, так как карбонат натрия добавляется с большим временным интервалом и данный процесс не является значительным источником выбросов.

Также при производстве первичного алюминия в результате анодных эффектов (отклонениях технологических параметров электролизеров) могут образовываться два газообразных ПФУ: тетрафторметан CF₄ и гексафторэтан C₂F₆:

Другим источником выбросов CO₂, характерным для производства предварительно обожженных анодов, является обжиг необожженных ("зеленых") анодов, при котором CO₂ выделяется от сгорания летучих компонентов пека. Еще выбросы CO₂ происходят при прокалке кокса, который впоследствии используется для производства анодной массы или обожженных анодов.

Также диоксид углерода выделяется при сжигании топлива, используемого для производства анодной массы, и/или обожженных анодов.

Еще одним источником выбросов CO₂ является топливо, используемое в литейном цехе для нагрева металла в процессе обработки перед разливкой, а также некоторое количество топлива, которое может использоваться в процессах формирования катанки.

Прямые выбросы CO₂ от производства алюминия рассчитываются с использованием одного из двух уровней:

- уровень 1. Использование формул, описывающих конкретный процесс с параметрами, характерными для отрасли в целом (отраслевые параметры);

- уровень 2. Использование формул, описывающих конкретный процесс с параметрами, характерными для конкретного производственного участка или предприятия (фактические данные).

Примечание - Уровень 1 и уровень 2 в настоящем стандарте соответствуют уровню 2 и уровню 3 по техническому руководству МГЭИК (см. [2]).

При расчете прямых выбросов CO₂ следует руководствоваться схемой, приведенной на рисунке 1. Для расчета индикативных удельных показателей выбросов парниковых газов используют уровень 2.

Методология расчета в соответствии с уровнем 1 для расчета общих прямых выбросов CO₂ необходимо основывать на расчете выбросов CO₂ на каждом отдельном этапе процесса, которые затем суммируются для расчета общих выбросов.

Формулы в 6.4.2 определяют расчет CO₂ для технологии Содерберга, а 6.4.3 содержит формулы для технологии с применением предварительно обожженных анодов.

Наиболее точные данные инвентаризации CO₂ получаются при использовании фактических данных по конкретному производственному участку или предприятию. Эти данные могут быть получены на основе измерений, сделанных на месте или на основании данных от поставщиков. Формулы идентичны используемым в методике в соответствии с уровнем 1. Однако следует использовать данные, характерные именно для объекта или предприятия, а не для отрасли в целом.

Источниками выбросов CO₂ в результате применения технологии Содерберга и технологии с применением предварительно обожженных анодов является электролиз, а при производстве анодной массы и обожженных анодов - прокалка кокса и обжиг необожженных ("зеленых") анодов.

6.4.2 Расчет выбросов CO₂ от электролизеров, работающих по технологии Содерберга

Технологические выбросы CO₂ для технологии Содерберга (см. [3]) рассчитывают по формуле

где - выброс диоксида углерода от электролизных корпусов, т/год;

M_p - общее производство металла, т Al/год

P_ам - расход анодной массы, т/тAl;

- потери анодной массы с водородом, т/тAl;

- потери анодной массы с серой и золой, т/тAl;

- потери углерода со смолистыми веществами, т/тAl;

- потери углерода с пылью, т/тAl;

- потери углерода с угольной пеной, т/тAl;

- удельный выброс диоксида углерода при мокрой очистке отходящих газов содовым раствором, т/тAl;

- стехиометрический коэффициент пересчета углерода в CO₂.

6.4.2.1 Потери анодной массы в связи с содержанием в ней водорода (см. [3]) рассчитывают по формуле

где - потери анодной массы с водородом, т/тAl;

M_H - массовая доля водорода в анодной массе, %.

6.4.2.2 Потери анодной массы в связи с содержанием в ней серы и золы (см. [3]) рассчитывают по формуле

где - потери анодной массы с серой и золой, т/тAl;

S_ам - массовая доля серы в анодной массе, %;

Z_ам - массовая доля золы в анодной массе, %.

6.4.2.3 Потери углерода со смолистыми веществами (см. [3]) рассчитывают по формулам (9) и (10).

При наличии мокрой ступени газоочистки:

где - потери углерода со смолистыми веществами, т/тAl;

- выброс смолистых веществ через фонарь, кг/тAl;

- удельное поступление смолистых веществ в ГОУ, кг/тAl;

- массовая доля углерода в смолистых веществах, %.

При наличии сухой газоочистки:

где - потери углерода со смолистыми веществами, т/тAl.

При этом:

где - эффективность укрытия электролизера, доли ед;

- массовая доля смолистых веществ, выделяющихся в атмосферу при перестановке штырей для электролизеров, работающих по технологии Содерберга с верхним токоподводом, кг/тAl.

6.4.2.4 Потери углерода с пылью (см. [3]) рассчитывают по формулам (12) и (13).

При наличии мокрой ступени газоочистки:

где - потери углерода с пылью, т/тAl;

- выброс пыли через фонарь, кг/тAl;

- удельное поступление пыли в ГОУ, кг/тAl;

- массовая доля углерода в пыли, %.

При наличии сухой газоочистки:

где - потери углерода с пылью, т/тAl.

При этом:

где - эффективность укрытия электролизера, доли ед.

6.4.2.5 Потери углерода с угольной пеной (см. [3]) рассчитывают по формуле

где - потери углерода с угольной пеной, т/тAl;

- выход угольной пены, кг/тAl;

- массовая доля углерода в пене, %.

6.4.2.6 Выбросы диоксида углерода при мокрой очистке отходящих газов содовым раствором (см. [3]) рассчитывают по формуле

где - удельный выброс диоксида углерода при мокрой очистке отходящих газов содовым раствором, т/тAl;

- удельное поступление диоксида серы, кг/тAl;

- эффективность улавливания диоксида серы, доли ед.

6.4.2.7 Количество смолистых веществ , выделяющихся в атмосферу при перестановке штырей для электролизеров, работающих по технологии Содерберга с верхним токоподводом (см. [3]), рассчитывают по формуле:

где d_л - диаметр лунки (принят равным среднему диаметру участка штыря, запеченного в теле анода), дм;

h - средняя по электролизеру высота лунки (высота штыря в запечной части анода), дм;

q - степень заполнения лунки, доли ед.;

c - массовая доля пека в анодной массе, загружаемой перед перестановкой штырей, доли ед.;

- плотность жидкой анодной массы, кг/дм³;

k - выход кокса при быстром коксовании пека, доли ед.;

n_ш - количество переставляемых штырей в расчете на 1 тAl.

Отраслевые значения параметров из формул (7) - (17) для расчета выбросов CO₂ при применении технологии Содерберга указаны в таблице 1.

6.4.3 Расчет прямых выбросов CO_{2 экв} от электролизеров, работающих по технологии с применением предварительно обожженных анодов

Технологические выбросы CO₂ для технологии с применением предварительно обожженных анодов рассчитывают по формуле

где - выброс диоксида углерода от электролизных корпусов, тCO₂/год;

M_p - общее производство металла, т Al/год

P_а - расход обожженных анодов нетто, т/тAl;

S_а - массовая доля серы в обожженном аноде, %;

Z_а - массовая доля золы в обожженном аноде, %;

- потери углерода с пылью, т/тAl;

- потери диоксида углерода с угольной пеной, т/тAl

6.4.3.1 Потери углерода с пылью рассчитывают по формуле

где - потери углерода с пылью, т/тAl;

- выброс пыли через фонарь, кг/тAl;

- массовая доля углерода в пыли, %.

При этом:

где - эффективность укрытия электролизера, доли ед.;

- удельное поступление пыли в ГОУ, кг/тAl;

6.4.3.2 Потери углерода с угольной пеной рассчитывают по формуле

где - потери углерода с угольной пеной, т/тAl

- выход угольной пены, кг/тAl;

- массовая доля углерода в пене, %.

Отраслевые значения параметров из формул (18) - (21) для расчета выбросов CO₂ при применении технологии с применением предварительно обожженных анодов указаны в таблице 2.

6.4.4 Расчет технологических выбросов CO₂ от прокалки кокса и производства обожженных анодов

6.4.4.1 Расчет выбросов CO₂ от прокалки кокса

Если прокалка кокса осуществляется на алюминиевом заводе, выбросы CO₂ от угара при прокалке кокса рассчитываются по формуле (22). При использовании прокаленного кокса в производстве анодной массы и предварительно обожженных анодов выбросы от прокалки кокса не учитываются.

где - выброс диоксида углерода от прокалки кокса, тCO₂/год;

P_к - расход сырого кокса, т/год;

У_к - угар кокса, %;

- массовая доля углерода в коксе, %.

6.4.4.2 Расчет выбросов CO₂ от обжига анодов

Выброс диоксида углерода от обжига необожженных ("зеленых") анодов рассчитывают по формуле

где GA - объем производства необожженных анодов, т/год;

0,066 - коэффициент, учитывающий потери летучих, смолистых, пересыпки при обжиге необожженных анодов.

Отраслевые значения параметров из формул (22) - (23) для расчета выбросов CO₂ при прокалке кокса указаны в таблице 3.

Для расчета выбросов ПФУ в CO₂-экв при производстве первичного алюминия используется следующая последовательность:

- сначала рассчитывают интенсивность выбросов каждого из двух газов ПФУ (CF₄ и C₂F₆) на тонну произведенного первичного алюминия;

- затем значения интенсивности выбросов умножаются на общий объем производства алюминия за расчетный период времени. Далее для перевода в единицы CO₂-экв. выбросы ПФУ умножаются на соответствующие ПГП.

ПГП для CF₄ и C₂F₆ определяются в соответствии с перечнем парниковых газов, в отношении которых осуществляется государственный учет выбросов парниковых газов и ведение кадастра парниковых газов, утвержденного [5].

Далее приведены два отдельных подхода для расчета выбросов ПФУ на тонну алюминия с относительной неопределенностью, варьирующейся от низкой до высокой.

Уровень 1 - методология, позволяющая проводить расчеты на основе фактических данных предприятия и угловых коэффициентов, характерных для данной технологии.

Уровень 2 - методология, предполагающая использование фактических данных о деятельности и фактических угловых коэффициентов, характерных для данного предприятия.

Данные о производственных процессах и угловых коэффициентах конкретных предприятий следует определять на основе методологии уровня 2 с неопределенностью менее 15%. Уровень 1 подходит для расчета выбросов ПФУ только в том случае, если использование уровня 2 невозможно по экономическим или техническим причинам.

Этот метод основан на расчетах с использованием данных об анодном эффекте, характерных для данного объекта, но с использованием средних отраслевых коэффициентов вместо коэффициентов, рассчитанных на основе измерений газов ПФУ на конкретных объектах. Коэффициенты выбросов ПФУ и выбросы в CO₂-экв следует рассчитывать, как в методе уровня 2, с использованием формулы (27) в 7.3.2. Рекомендуемые средние угловые коэффициенты приведены в таблице 4.

Неопределенности, указанные в таблице 4, относятся к определению среднеотраслевых коэффициентов для конкретных технологий. Специфичные для завода неопределенности расчета ПФУ с использованием подхода уровня 1 с применением этих коэффициентов могут быть значительно выше, чем неопределенности, полученные с помощью подхода уровня 2.

Методология основана на расчетах с использованием данных об анодном эффекте для конкретного объекта, данных о производстве алюминия и коэффициентах, основанных на прямых измерениях ПФУ на объектах.

7.3.1 Расчет интенсивности выбросов CF₄ и C₂F₆ на тонну алюминия

Угловой коэффициент представляет собой количество кгCF₄ на тонну произведенного алюминия, деленное на отношение минут анодного эффекта на ванно-сутки (число работающих ванн, умноженное на количество рабочих дней). Поскольку выбросы ПФУ измеряются на тонну произведенного алюминия, угловой коэффициент включает влияние силы тока на ванну (электролизер) и выход по току - двух основных факторов, определяющих количество алюминия, произведенного в ванне (электролизере).

Формулы (24) и (25) следует использовать, когда установлена связь между технологическими показателями анодного эффекта и выбросами ПФУ и при этом ведется регистрация анодного эффекта в минутах на ванно-сутки. Формулы следует применять для каждой работающей линии электролиза на предприятии, чтобы получить удельные выбросы на тонну алюминия, произведенного для каждой линии электролиза.

Метод основан на расчетах с использованием данных об анодном эффекте, характерных для данного объекта, но с использованием средних отраслевых коэффициентов вместо коэффициентов, рассчитанных на основе измерений газов ПФУ на конкретных объектах. Угловой коэффициент выбросов CF₄ зависит от используемой технологии получения первичного алюминия и технологических параметров производства. Следует использовать значения угловых коэффициентов, приведенные в таблице 4.

Организации могут самостоятельно определять значения углового коэффициента на основе выполненных инструментальных измерений. Значения угловых коэффициентов устанавливаются для отдельного предприятия и конкретной технологии производства первичного алюминия с актуализацией не менее одного раза в пять лет или при существенных изменениях в технологии производства.

Значение весового отношения C₂F₆ к CF₄ принимается в соответствии с данными для различных технологий производства первичного алюминия, приведенными в таблице 4. Организации также могут самостоятельно определять значения весового отношения C₂F₆ к CF₄ на основе выполненных инструментальных измерений. Значение весового отношения C₂F₆ к CF₄ устанавливается для отдельного предприятия и конкретной технологии производства первичного алюминия с актуализацией не менее одного раза в пять лет или при существенных изменениях в технологии производства.

где - удельный массовый выброс CF₄ от производства алюминия, тCF₄/т Al;

- удельный массовый выброс C₂F₆ от производства алюминия, тC₂F₆/т Al;

- угловой коэффициент для CF₄ (кгCF₄/тAl)/(мин. анодного эффекта/ванно-сутки);

- весовое отношение C₂F₆/CF₄, кгC₂F₆/кгCF₄.

AEM - минуты анодного эффекта на ванно-сутки (мин. анодного эффекта/ванно-сутки).

где AEF - средняя частота анодных эффектов за период, шт./ванно-сутки;

AED - средняя продолжительность анодных эффектов за период, мин/шт.

Количественное определение выбросов перфторуглеродов (CF₄, C₂F₆) осуществляется организациями расчетным методом. Расчет выбросов перфторуглеродов выполняют по отдельным корпусам электролиза с учетом применяемой технологии получения первичного алюминия.

Суммарные значения выбросов перфторуглеродов по организации определяются путем суммирования выбросов по корпусам (сериям) электролиза. Производство электролитического алюминия M_p, включающего наработку первичного алюминия в электролизерах за отчетный период (см. [6]), определяется организациями по корпусам электролиза в соответствии с утвержденными на предприятиях технологическими регламентами.

где - выбросы ПФУ, тCO_2экв.;

- потенциал глобального потепления для CF₄;

- потенциал глобального потепления для C₂F₆;

M_p - выпуск алюминия (электролитического), т/год.

ПГП для перфторметана CF₄ и перфторэтана C₂F₆ определяется в соответствии с перечнем парниковых газов, в отношении которых осуществляется государственный учет выбросов парниковых газов и ведение кадастра парниковых газов, утвержденного распоряжением (см. [5]).

Измерения проводились с помощью мобильного инфракрасного спектрометра с Фурье преобразованием. После проверки однородности плоскости отбора проб (см. ГОСТ Р ЕН 15259) был установлен зонд с подогревом и были проанализированы все компоненты с подогревом (CO₂, CO и влага). Только кислород был проанализирован с помощью парамагнитной измерительной системы на выходе из инфракрасного спектрометра (см. [7]).

Измерения проводились в течение одного месяца на каждом участке отбора проб. Проверка качества проводилась до измерений (т.е. линейность) и во время измерений (контрольный газ, нулевой газ).

Анализ данных измерений ПФУ на 38 объектах по производству первичного алюминия, выполненный после публикации в 2006 году обновленных коэффициентов для уровня 1, подтверждает применимость методологии уровня 1 МГЭИК расчета выбросов CF₄ и C₂F₆, связанных с анодным эффектом. Проанализированные данные охватывали все основные технологии производства первичного алюминия, включая электролиз с использованием обожженных анодов и балки продавливания по центру, периферийную обработку электролизеров с обожженными анодами, технологии Содерберга с боковым и верхним токоподводами. Анализ данных измерений также подтвердил, что угловые коэффициенты в уравнении МГЭИК уровня 1 и коэффициенты перенапряжения для расчета выбросов ПФУ на основе данных процесса установки с анодным эффектом соответствуют статистическим данным. Для наиболее широко используемой технологии электролиза с использованием обожженных анодов и балки продавливания по центру расширенный набор данных измерений подтверждает, что неопределенность измерения параметров для уровня 1 МГЭИК 2006 года превышает +/- 6%. Аналогичным образом данные измерений после 2006 года подтверждают задокументированные коэффициенты уровня 1 для других технологий, используемых для производства первичного алюминия (см. [2]).

Для расчета индикативных удельных показателей выбросов парниковых газов следует использовать значения показателей, полученные на основе применения методологии уровня 2, за исключением случаев, при которых использование методологии уровня 1 на основе отраслевых параметров обеспечивает более высокую точность расчетов выбросов ПФУ.

Методы, которые следует использовать для сравнения аналогичных производств, приведены в таблицах 5, 6 и 7.

Процесс выработки электроэнергии, т.е. гидроэнергия, газ, уголь, ядерная энергия, их комбинации, также влияет на выбросы ПГ. Выбросы парниковых газов от гидроэнергетики намного ниже, чем, например, от электроэнергии, вырабатываемой на газе.

Удельный коэффициент выбросов CO₂ для электросети может быть определен следующими методами:

- региональный метод - метод количественного определения косвенных энергетических выбросов, отражает среднюю интенсивность выбросов парниковых газов на объектах, генерирующих электрическую энергию, которая потребляется предприятием;

- рыночный метод - метод количественного определения косвенных энергетических выбросов, используется при потреблении предприятием электрической энергии, полученной по двусторонним договорам купли-продажи электрической энергии, заключенным в соответствии с правилами оптового рынка электрической энергии и мощности или сертификатами происхождения энергии;

- физический метод - метод используется при определении косвенных энергетических выбросов с учетом долей поступления электрической энергии от каждого конкретного внешнего генерирующего объекта в общем количестве электроэнергии, потребленной предприятием. Указанные доли определяются вкладом конкретного внешнего генерирующего объекта в потреблении для узла расчетной модели электроэнергетической системы, к которому отнесено предприятие.

Если предприятие, выполняющее количественное определение объема косвенных энергетических выбросов по рыночному методу, потребляет электрическую энергию, информация о которой не была заявлена двусторонними договорами и/или сертификатами происхождения энергии (далее - незаявленный остаток электрической энергии), то в этом случае объем незаявленного остатка электрической энергии определяется либо по региональному, либо по физическому методу.
