"ГОСТ Р 71097-2023. Национальный стандарт Российской Федерации. Выбросы стационарных источников. Определение выбросов парниковых газов в энергоемких отраслях промышленности. Часть 2. Черная металлургия"
(утв. и введен в действие Приказом Росстандарта от 16.11.2023 N 1400-ст)

1 РАЗРАБОТАН Акционерным обществом "Научно-исследовательский институт охраны атмосферного воздуха" (АО "НИИ Атмосфера")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 457 "Качество воздуха"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 ноября 2023 г. N 1400-ст

4 ВВЕДЕН ВПЕРВЫЕ

Важнейшей задачей на сегодняшний день является решение проблемы изменения климата и замедление темпов глобального потепления. С этой целью необходимо добиться значительного сокращения выбросов парниковых газов во всем мире. Для достижения этой цели предприятия, которые считаются основным источником выбросов парниковых газов, должны в первую очередь регистрировать объем выбросов CO₂ при производстве продукции, выявлять и рассчитывать возможности сокращения выбросов (см. [1], [2]).

Источники выбросов парниковых газов на металлургических заводах включают выбросы CO₂ при производстве железорудных окатышей, агломерата, железа прямого восстановления, чугуна, стали, возникающие в результате окисления углерода топлива, сырья, восстановителей, углеродсодержащих материалов и разложения карбонатов с учетом сохранения части углерода в составе основных и сопутствующих продуктов и отходах производства.

Нормативные положения, касающиеся изменения климата, требуют, чтобы металлургические компании разработали методы сокращения выбросов CO₂ на предприятиях для процессов производства продукции.

Настоящий стандарт является продолжением серии стандартов по оценке выбросов и дополняет ГОСТ Р ИСО 19694-1, при этом не исключает применения других стандартов или нормативных актов.

Предложенные методы расчета предназначены для расширенной инвентаризации выбросов парниковых газов, проводимых на добровольной основе в соответствии с потребностью предполагаемых пользователей согласно ГОСТ Р ИСО 14064-1.

Настоящий стандарт устанавливает методику определения выбросов парниковых газов (ПГ) для предприятий черной металлургии и оценки ключевых показателей эффективности, связанных с выбросами CO₂ (углеродная эффективность или CO₂-эффективность).

Настоящий стандарт применяется совместно с ГОСТ Р ИСО 19694-1, охватывающим общие принципы, определения и правила, которые применяются для определения выбросов ПГ во всех энергоемких отраслях с использованием стандартной методологии (см. [1]). Вместе эти стандарты обеспечивают согласованную процедуру:

- для методов измерения, анализа и количественной оценки выбросов ПГ;

- оценки углеродной эффективности производственных процессов на уровне предприятий;

- создания и предоставления надежной, точной и качественной информации для целей отчетности и верификации.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 34100.3/ISO/IEC Guide 98-3:2008 Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения

ГОСТ Р 113.00.11 Наилучшие доступные технологии. Порядок проведения бенчмаркинга удельных выбросов парниковых газов в отраслях промышленности

ГОСТ Р 58765 Металлопродукция из стали и сплавов. Термины и определения

ГОСТ Р ИСО 14064-1 Газы парниковые. Часть 1. Требования и руководство по количественному определению и отчетности о выбросах и поглощении парниковых газов на уровне организации

ГОСТ Р ИСО 19694-1 Выбросы от стационарных источников. Определение выбросов парниковых газов в энергоемких отраслях промышленности. Часть 1. Общие положения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины по ГОСТ Р ИСО 19694-1, ГОСТ Р ИСО 14064-1, ГОСТ Р 113.00.11, а также ГОСТ Р 58765.

В настоящем стандарте применены следующие сокращения:

ВРУ - воздухоразделительные установки;

ДСП - дуговая сталеплавильная печь;

ЖПВ - железо прямого восстановления;

КПЭ - ключевые показатели эффективности;

МГЭИК - Межправительственная группа экспертов по изменению климата.

Металлургическое производство включает в себя множество различных процессов, которые могут осуществляться как совместно на одном предприятии, так и в отдельности, когда часть процессов осуществляется на сторонних предприятиях. Кроме того, в каждом процессе некоторые операции могут как выполняться на стороне, так и просто отсутствовать, поэтому требуется особая осторожность при определении организационных границ. В приложении А приведен перечень процессов, которые должны быть включены в отчетность о выбросах ПГ, если эти процессы осуществляются на металлургическом предприятии.

Выбросы CO₂ могут быть либо рассчитаны (методом баланса массы углерода), либо измерены в отходящих газах. Из-за относительно большого количества источников выбросов на металлургическом предприятии метод углеродного баланса является наиболее экономически эффективным способом определения выбросов CO₂.

Кроме того, массовый баланс - это наиболее надежный метод, поскольку сопоставление данных в цепочке создания стоимости позволяет повышать качество оценки выбросов CO₂ (см. раздел 10).

Таким образом, основное правило определения выбросов CO₂ заключается в применении общего углеродного баланса на уровне завода или технологического процесса. В этом разделе излагаются принципы составления углеродного баланса и содержится важная информация об источниках данных и определении коэффициентов выбросов.

Для каждого процесса определение эффективности начинается с расчета выбросов CO₂ на основе баланса входных и выходных материальных потоков процесса. На основе данных о чистом потреблении (или нетто-потреблении) каждого материального потока и соответствующих коэффициентов выбросов определяются прямые и косвенные выбросы CO₂. Общие выбросы от процесса рассчитывают по формуле

где i - индекс, идентифицирующий материальный поток;

- общий выброс CO₂, т CO₂;

EF_i - коэффициент прямых выбросов для материального потока i;

IEeq_i - коэффициент косвенных выбросов для материального потока i;

NU_i - чистое потребление материального потока i (в пересчете на сухое вещество, если применимо).

Чистое потребление рассчитывается для процесса или предприятия в целом по разнице между значениями входных и выходных потоков. Расчет проводится по формуле (3) для предприятия и формуле (17) для процесса. Чистое потребление определяется исходя из данных о деятельности предприятия.

Рекомендуется использовать в качестве отчетного периода один календарный год.

Данные о деятельности должны быть получены из официальных данных предприятия. Источником информации могут быть подразделения организации, отвечающие за операционные расходы и бухгалтерский учет.

Определение коэффициентов выбросов для используемого сырья и топлива требует тщательного отбора проб, анализа и обработки данных для обеспечения наименьшей возможной неопределенности результатов расчетов.

Коэффициенты выбросов рассчитывают на основе данных анализа содержания углерода по формуле

где EF_i - коэффициент прямых выбросов для материального потока i, рассчитанный на основе фактических данных о содержании углерода, т CO₂/т;

общий C_i - массовая доля общего углерода в материальном потоке i, т C/т;

f - коэффициент пересчета массовой доли углерода в соответствующие выбросы CO₂, т.е. 3,664 т CO₂/т C.

Если применимо, следует использовать коэффициенты окисления и преобразования в соответствии с ГОСТ Р ИСО 19694-1.

Коэффициенты косвенных выбросов для потребляемых энергоресурсов могут быть определены на основе фактических данных или получены из справочных источников.

Настоятельно рекомендуется использовать фактические результаты анализов качества сырья, топлива и материалов при расчете коэффициентов выбросов. Это особенно важно для угля и кокса, на которые приходится большая часть поступления углерода на интегрированном сталеплавильном предприятии и которые могут демонстрировать значительные колебания по содержанию углерода.

6.4.2.1 Потоки твердых материалов

На интегрированном металлургическом заводе потоки твердых материалов (в частности, уголь и кокс, используемые в качестве топлива или восстановителя) формируют более 90% прямых выбросов ПГ, поэтому при отборе проб этих материалов необходимо соблюдать особую осторожность. Организациям следует установить комплексную процедуру отбора проб на основе анализа большого количества материала.

Отбор проб необходимо проводить в соответствии с требованиями ГОСТ Р ИСО 19694-1.

6.4.2.2 Потоки газа и жидкости

Отбор проб и анализ потоков жидких материалов (мазут, дизельное топливо, светлые нефтепродукты и т.д.) также должны соответствовать применимым стандартам. Для газообразного топлива (природный газ, доменный газ и т.д.) допускается использовать данные поставщика (для внешних поставок) или внутреннего производственного контроля.

Анализ содержания углерода в материалах необходимо проводить в соответствии с ГОСТ Р ИСО 19694-1. Для угля и кокса рекомендуется параллельно проводить технический анализ (определение углерода, золы и летучих веществ) и определение теплотворной способности, которые можно использовать для оценки качества данных.

В большинстве случаев конкретный поток материала формируется из нескольких партий от разных поставщиков. Например, производство кокса начинается с приготовления смеси коксующихся углей, состоящей из 5 - 10 различных видов. Все эти угли объединены в группу "коксующихся углей".

Приготовленный материал обычно хранится на складах и оттуда забирается для использования в технологических процессах. Для такой смеси содержание углерода представляет собой среднее значение содержания углерода в отдельных материалах, взвешенное по соответствующему массовому расходу за отчетный период.

Оценка выбросов на уровне предприятия может быть выполнена методом составления углеродного баланса, включая оценку прямых и косвенных выбросов, связанных с его деятельностью. В этом случае применяется формула (1), а чистое потребление материальных потоков рассчитывается с использованием формулы (3). Изменения запасов рассчитываются по формулам (4) или (5), которые эквивалентны и зависят от того, какое представление данных является предпочтительным (см. [1], [3]).

Массу чистого потребления (нетто-потребления) NU рассчитывают по формуле

где i - индекс, идентифицирующий материальный поток;

NU_i - масса чистого потребления материального потока i (в пересчете на сухое вещество, если применимо), т;

внешняя закупка_i - общая закупленная масса материального потока i (в пересчете на сухое вещество, если применимо), т;

внешняя поставка_i - общая масса проданного материального потока i (в пересчете на сухое вещество, если применимо), т;

изменение запасов_i - общее изменение запасов материального потока i (в пересчете на сухое вещество, если применимо), т.

Изменение запасов является положительным, когда запасы увеличиваются, и отрицательным, когда запасы уменьшаются.

Изменение запасов можно рассчитать с помощью одной из следующих формул:

где пополнение запасов_i - общая масса материального потока i (в пересчете на сухое вещество, если применимо), размещенного на складе, т;

извлечение запасов_i - общая масса материального потока i (в пересчете на сухое вещество, если применимо), извлеченного со склада, т;

где конечные запасы_i - масса запасов материального потока i на конец отчетного периода (в пересчете на сухое вещество, если применимо), т;

исходные запасы_i - масса запасов материального потока i на начало отчетного периода (в пересчете на сухое вещество, если применимо), т.

Для надлежащего учета экспортируемой энергии или материалов поставки на внешние электростанции необходимо отделить от поставок для других видов деятельности.

Объем внешних поставок рассчитывают по формуле

Общий объем закупок рассчитывают по формуле

Общий объем поставок рассчитывают по формуле

В таблице 1 приведен пример расчета чистого потребления материалов и энергии на металлургическом предприятии. В этом примере чистое потребление рассчитывается с использованием формулы (4).

На основе чистого потребления каждого материального потока рассчитывают прямые и косвенные выбросы CO₂, как показано в таблице 2.

В таблице 2 соответствующие выбросы CO₂ рассчитывают по формулам:

Расчет прямых выбросов:

Расчет косвенных выбросов:

Расчет общих выбросов:

Коэффициенты косвенных выбросов для электроэнергии устанавливаются на национальном или региональном уровне (см. ГОСТ Р ИСО 19694-1). Коэффициенты выбросов для электроэнергии используются также для определения соответствующих коэффициентов выбросов от производства технических газов (кислорода, азота, аргона и сжатого воздуха) на основе стандартных эквивалентов.

Если чистое потребление вторичных металлургических газов установлено равным нулю, формула (11) позволяет провести оценку общих выбросов CO₂. Отнесение выбросов CO₂ к процессам, которые их генерируют, позволяет избежать искажений/ошибок между газами, используемыми на месте или отправленными за пределы предприятия.

8.2 Оценка фактических выбросов CO₂ предприятия

Непосредственное применение методологии углеродного баланса на производственном объекте не позволяет точно определить реальное влияние деятельности на общий объем выбросов CO₂ интегрированного металлургического завода, на котором используют маршрут производства доменная печь - конвертер и экспортируют отходящие газы на внешние электростанции или другие объекты.

Методика, используемая для определения выбросов предприятия без вычета выбросов, связанных с экспортируемым газом, лишь частично решает эту проблему, поскольку вводит определенный уровень двойного учета за счет учета как выбросов, связанных с производством электроэнергии из вторичных металлургических газов, так и выброса CO₂, эквивалентного соответствующей электрической энергии.

Тот же эффект, но в меньшей степени, возникает, когда излишки металлургических топливных газов экспортируют для других внешних видов деятельности, где они, например, заменяют ископаемые виды топлива с более низкими коэффициентами выбросов.

Фактические выбросы CO₂ предприятия определяют с учетом этих двух эффектов путем применения следующих поправок на косвенные выбросы:

- экспортируемый на внешние электростанции объем металлургических топливных газов пересчитывается в эквивалентную электрическую энергию с использованием коэффициентов и данный объем электрической энергии вычитается из закупленной электроэнергии, тем самым сокращая косвенные выбросы предприятия;

- экспорт металлургических топливных газов для других видов деятельности учитывается как природный газ, выбранный в качестве альтернативного эталонного топлива, и засчитывается в косвенные выбросы.

Методология, описывающая случай, когда выбросы CO₂, возникшие в результате использования металлургических топливных газов, относятся не к потребителю, а к производителю отходящего газа, приведена в таблице 3.

Поправка на косвенные выбросы при экспорте металлургических топливных газов обеспечивает более реалистичную оценку выбросов и сопоставимые результаты для аналогичных предприятий, отличающихся наличием собственной электростанции в границах предприятия.

Общие выбросы CO₂ на уровне организации или группы организаций рассчитываются на основе чистого потребления для каждого материального потока и соответствующих прямых и косвенных выбросов по всем консолидируемым предприятиям и установкам. Это правило также применяется к определению выбросов CO₂ с учетом экспорта металлургических топливных газов.

Оценка эффективности в отношении выбросов CO₂ выходит за рамки инвентаризации ПГ предприятия согласно [2] и [4]. Она представляет собой моментальную фиксацию ситуации, но не дает надежной и полностью сопоставимой информации об углеродной эффективности из-за большого влияния структуры производства на уровень выбросов.

В настоящем разделе стандарта предлагаются конкретные методики оценки эффективности на уровне процесса или предприятия на основе КПЭ, которые позволяют сравнивать эффективность выбросов между процессами и дают оценку потенциала для снижения выбросов CO₂.

8.3.2.1 Общие положения

В этом разделе стандарта представлена методика оценки эффективности в отношении прямых выбросов CO₂ с акцентом на общем количестве углерода, введенного в процесс. Эта методология позволяет сравнивать предприятия с различными производственными профилями по эталонному классу эффективности (вероятные выбросы CO₂).

8.3.2.2 Определение эталонных выбросов для маршрута "доменная печь - конвертер"

В интегрированном сталеплавильном производстве вклад в выбросы CO₂ вносят три основных источника:

- коксохимическое производство со сжиганием коксового газа независимо от места его потребления, а также выбросы от частичного сгорания кокса при выдаче кокса и его тушении;

- производство агломерата путем сжигания твердого топлива (кокса и антрацита) и термического разложения основных добавок (известняка). Иногда в процессе розжига используется коксовый газ, который уже учтен в коксохимическом производстве и не относится к агломерации;

- производство жидкого чугуна в доменной печи в результате сжигания доменного газа независимо от того, где оно происходит, и сжигания конвертерного газа (полезно утилизированного или сожженного на факеле) и утилизации пыли от газоочистки в агломерационном производстве.

Анализ энергетического баланса металлургического комбината показывает, что на нем вырабатывается достаточное количество отходящих газов надлежащего качества для удовлетворения энергетических потребностей всех стадий производства - от кокса до горячей прокатки, при этом остается значительный избыток, который можно направить на дальнейшую переработку или электростанцию. В таком случае для энергетического обеспечения производства не требуется никакого другого входного материала, кроме металлургических углей (коксующихся углей, антрацитов для агломерации и углей для вдувания в доменную печь), покупаемого кокса и других материалов для вдувания в доменную печь.

Если на металлургическом предприятии нет коксохимического завода, то вторичных топливных газов не хватает и требуется дополнительно закупать топливо для таких технологических процессов, как производство горячего проката, что приводит к дополнительному поступлению углерода на предприятие.

Для того чтобы предприятие могло оценить свои наилучшие вероятные выбросы CO₂ (эталонные), следует использовать формулы (12) - (13) и эталонные коэффициенты.

Вероятные выбросы CO₂ для объектов с коксохимическим заводом следует рассчитывать по формуле (12), а для объектов без коксохимического завода - по формуле (13).

Эталонные выбросы для интегрированного производства стали с коксохимическим заводом рассчитывают по формуле:

Эталонные выбросы для интегрированного производства стали без коксохимического завода рассчитывают по формуле:

В этих формулах , , и представляют собой интенсивность выбросов CO₂ (кг/т продукта) рассматриваемых процессов, а кокс, агломерат, жидкий чугун и горячекатаный прокат представляют собой объемы производства этих процессов. Значение переменных , , и устанавливается в соответствии с разделом 9.

8.3.2.3 Определение эталонных выбросов для электросталеплавильного маршрута

Сталеплавильные заводы с использованием ДСП намного проще и обычно состоят только из электросталеплавильного завода со станами горячей прокатки. Производственный цикл некоторых электросталеплавильных заводов включает производство железа прямого восстановления, для производства которого используют природный газ, являющийся источником выбросов CO₂. Вероятные прямые выбросы электросталеплавильного завода рассчитывают по формуле

При этом , и представляют собой интенсивность выбросов CO₂ (кг/т продукта) рассматриваемых процессов, а ЖПВ, сырая сталь и горячекатаный прокат представляют собой объемы производства этих процессов. Значение переменных , и устанавливается в соответствии с разделом 9. Определение вероятных выбросов CO₂ для электросталеплавильного производства усложняется тем, что имеется возможность потенциального более легкого перехода от электрической энергии к ископаемому топливу в ДСП в отличие от интегрированного предприятия.

8.3.2.4 Определение ключевого показателя эффективности выбросов CO₂

Показатель эффективности предприятия по выбросам CO₂ должен быть рассчитан для обоих маршрутов производства стали (см. 8.3.2.2 и 8.3.2.3) в соответствии с формулой (15), которая показывает разрыв между выбросами завода и эталонными выбросами.

Ключевой показатель эффективности предприятия по CO₂ рассчитывают по формуле

В этой формуле уточненные прямые выбросы CO₂ рассчитываются исходя из суммы выбросов от потребляемой энергии и материалов, используемых для соответствующих процессов, за исключением экспорта топлива для котлов и электростанций, а также для технологических операций вниз по цепочке производства стальной продукции (например, печей отжига).

Уточненные прямые выбросы CO₂ рассчитывают по формуле

где прямые выбросы CO₂ - выбросы предприятия, определяемые методом углеродного баланса согласно формуле (9), т;

исключенный материальный поток_i - масса внешнего материального потока i (природный газ, мазут, энергетический уголь), который подается на исключенные процессы (печи для обжига извести, электростанции, обрабатывающие производства), т;

EF_i - коэффициент прямых выбросов для материального потока i, т CO₂/т.

Для заводов со средними выбросами ПГ, использующих традиционное сырье, ключевой показатель эффективности дает представление о существенных отклонениях от эталонного уровня.

8.3.3.1 Прямые и косвенные выбросы на уровне процесса

На уровне процесса оценка эффективности должна учитывать не только прямые, но и косвенные выбросы, которые важны для общей характеристики эффективности процесса.

При оценке эффективности выбросы, связанные с углеродом, содержащимся в промежуточных железосодержащих продуктах, не учитываются как прямые выбросы. Данные выбросы относятся к промежуточному железосодержащему продукту и переходят на баланс потребителя.

8.3.3.2 Выбор коэффициентов косвенных выбросов

Оценка эффективности не может ограничиваться только расчетом содержания углерода в процессе, выраженного в кг CO₂ на тонну продукта, поскольку такая оценка не дает никакой информации об эффективности процесса по следующим причинам:

- на эффективность могут влиять местные условия (например, коэффициенты выбросов для электроэнергии варьируются в широком диапазоне, что может сделать сравнение интенсивности выбросов CO₂ бессмысленным);

- для производственных систем, включающих несколько процессов, как в случае со сталеплавильным производством, выбросы CO₂ от предшествующих продуктов необходимо включать в расчеты для последующих продуктов. При прямом сравнении эффективность вышестоящих процессов будет влиять на результат нижестоящих процессов по-разному для каждого предприятия;

- чтобы ранжировать предприятия по эффективности и получить информацию о потенциальном снижении выбросов, необходимо определить эталонную углеродную эффективность.

Оценку эффективности следует проводить для каждого предприятия независимо от местных условий и давать надежный результат. Чтобы нейтрализовать влияние условий, которые организация не может контролировать (например, коэффициент косвенных выбросов для электроэнергии из сети), предлагаемая методика предполагает, что все материальные потоки на входе в данный процесс имеют единый коэффициент выбросов для предшествующих переделов:

- природные ресурсы и энергия не имеют выбросов вверх по производственной цепочке, что исключает потенциальное воздействие различных условий добычи или транспортировки на оценку эффективности;

- энергоресурсы имеют одинаковые значения выбросов на входе, что устраняет влияние разной интенсивности выбросов CO₂ в национальной энергосистеме. Для электрической энергии может использоваться средний мировой уровень, а для технических газов - их энергетические эквиваленты;

- выбросы от закупаемых продуктов рассчитываются на уровне выбросов, который является представительным для их производства;

- собственные промежуточные продукты, используемые в последующих процессах, оцениваются по эталонному значению, чтобы не влиять на эффективность одного процесса за счет эффективности других процессов на предприятии. Определение эталонного значения для продуктов представлено в разделе 9. Из-за разницы в интенсивности выбросов CO₂ между производством конвертерной и электростали невозможно определить единую эталонную величину для необработанной стали (стальной заготовки), используемой на прокатных станах. Поэтому эталонное значение следует рассчитывать на основе относительных объемов конвертерной и электростали, используемых каждой отдельной установкой;

- обычные отходы, используемые в технологических процессах, не имеют выбросов вверх по технологической цепочке. Они учитываются на уровне прямых выбросов по фактическому содержанию углерода;

- побочные продукты процессов учитываются в прямых выбросах по фактическому содержанию углерода. Для них в оценке эффективности не учитывается влияние на косвенные выбросы, хотя для некоторых побочных продуктов возможны исключения.

Интегрированные предприятия по производству стали, использующие маршрут "доменная печь - конвертер", производят большое количество вторичных топливных газов, которые используются в качестве энергоносителя в производстве или направляются на электростанции для выработки тепла (пара) и электроэнергии.

В некоторых процессах могут использоваться совсем разные газовые смеси. В частности, в случае производства кокса топливо для сжигания может варьироваться от 100% коксового газа до 100% доменного газа с таким же высоким выходом энергии. Из-за разницы в коэффициентах выбросов между этими двумя газами, которая может варьироваться от одного до шести раз, использование доменного газа приводит к более высоким выбросам, а выбросы CO₂ при производстве кокса определяются составом газовой смеси, что препятствует объективной оценке эффективности выбросов. Кроме того, использование доменного газа на коксохимическом производстве просто перемещает часть выбросов, не вызывая изменений на уровне предприятия.

Для решения этой проблемы данная методология предлагает определенные подходы по учету вторичных газов для надежной оценки выбросов CO₂ на уровне установки или процесса путем применения единых коэффициентов выбросов для всех вторичных газов, учитываемых по природному газу как наиболее распространенному замещающему топливу. При этом разница с фактическим коэффициентом выбросов приписывается процессу производства газа. В таблице 4 представлены коэффициенты выбросов для вторичных газов черной металлургии.

Применение данного подхода к коксовому газу приводит к дополнительному эффекту снижения выбросов в процессе производства кокса, который компенсируется более высокими выбросами от использования коксового газа в других процессах.

Для некоторых материалов существуют особые правила.

Некоторые материалы, которые сами по себе не приводят к выбросам CO₂, могут иметь значительный эффект на выбросы. Поэтому следует принять меры для того, чтобы обеспечить справедливую оценку эффективности процессов и избежать искажений из-за очень специфических условий.

Поскольку целью настоящего стандарта является оценка выбросов CO₂ и эффективности на уровне процессов и предприятий для улучшения операций, правила, применяемые к отнесению выбросов CO₂ к побочным продуктам или другим потокам, не относятся к настоящему стандарту.

Методика, выбранная для объяснения воздействия конкретных материалов или для корректировки показателей по мере необходимости, должна быть обоснована, задокументирована и в идеале подвергнута экспертизе.

Далее перечислены основные используемые материалы.

а) Магнетитовая руда.

В черной металлургии используются три основных типа железной руды. Это преимущественно гематитовые руды Fe₂O₃, за которыми следуют магнетитовые руды Fe₃O₄ и сидеритовые руды FeCO₃.

В связи с окислением магнетита магнетитовые руды снижают потребность в энергии и выбросы CO₂ на этапах подготовки шихты.

С другой стороны, при использовании в шихте сидеритовых руд потребление энергии снижается за счет окисления железа, но выбросы CO₂ увеличиваются за счет разложения карбоната.

Следовательно, магнетит или сидерит не следует использовать для определения эталонных процессов. Такие эффекты необходимо учитывать при анализе эффективности. При наличии данных необходимо внести соответствующие корректировки в ключевые показатели эффективности.

б) Шлак при производстве чугуна.

Образование шлака при производстве чугуна влияет на выбросы CO₂. Поскольку объем шлака часто зависит от факторов, которые находятся вне зоны ответственности организации из-за местных условий или решений компании в отношении закупки сырья, может понадобиться установить значение CO₂ для производства чугуна, которое адекватно отразит воздействие шлака, чтобы добиться более точной оценки углеродной эффективности.

в) Лом стальной.

Металлолом широко используется во всех маршрутах производства стали. Поскольку плавка лома позволяет избежать высоких энергетических затрат на восстановление оксидов железа, она значительно снижает энергоемкость и интенсивность выбросов CO₂ при производстве стали. Однако лом является вторичным сырьем с ограниченным предложением, поэтому производство жидкого чугуна является и будет оставаться важным для удовлетворения потребностей рынка стали.

При сравнении эффективности производственных установок, использующих различное количество лома (в сочетании с жидким чугуном и железом прямого восстановления в зависимости от производственного маршрута), может быть сочтено необходимым присвоить лому значение выбросов CO₂, которое адекватно отразит воздействие лома, чтобы добиться более правильной оценки углеродной эффективности.

Этот аспект не имеет отношения к оценке эффективности производства электростали, за исключением случаев, когда ЖПВ, жидкий чугун или твердый чугун используются в качестве заменителя металлолома.

г) Железо прямого восстановления, жидкий и твердый чугун в ДСП.

ЖПВ может использоваться в качестве заменителя лома в электросталеплавильном и кислородно-конвертерном производстве, чтобы компенсировать недостаточное количество лома или его качество. Поскольку ЖПВ содержит остаточный оксид железа, восстановление в ДСП или конвертере может потребовать дополнительной энергии, и этот эффект следует учитывать при анализе результатов оценки эффективности.

В некоторых случаях в ДСП можно загружать жидкий чугун, что резко снижает потребление энергии. Этот эффект также следует учитывать при анализе эффективности.

8.3.3.3 Принцип оценки эффективности процессов

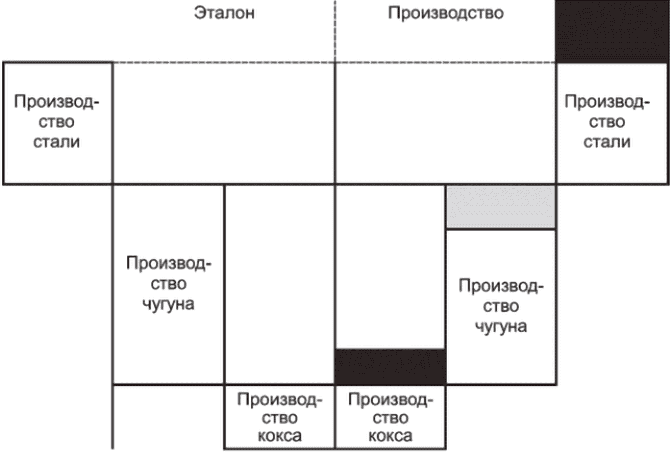

На рисунке 1 показано, как эталонные выбросы CO₂ используются для оценки эффективности производства продукции:

- установка, которая достигает лучших результатов, чем эталонная (например, производство чугуна на рисунке 1), получает бонус за выбросы CO₂, равный разнице с эталоном, при этом для следующих этапов оценки принимается эталонное значение;

- установка, которая показывает худшие результаты, чем эталонная (например, производство кокса и стали на рисунке 1), получает штраф за выбросы CO₂, при этом эталонный уровень применяется к продукту на следующих этапах оценки;

- бонусы и штрафы суммируются отдельно по всему маршруту производства продукта;

- чистая разница между общим бонусом и общим штрафом характеризует отклонение от эталонного предприятия;

- суммарный штраф характеризует потенциал снижения выбросов CO₂ установки за счет улучшения менее эффективных процессов (при условии сохранения эффективности тех процессов, которые лучше, чем эталон).

8.3.3.4 Описание методики оценки эффективности процесса

Для оценки эффективности на уровне процесса применяется методика массового углеродного баланса, приведенная в 6.2, с применением стандартных коэффициентов косвенных выбросов в соответствии с 8.3.3.2 для каждого материального потока. При этом чистое потребление каждого материала в процессе рассчитывают по формуле

где NU_i - чистое потребление материального потока i в процессе;

потребление_i - потребление материального потока i в процессе;

производство_i - производство материального потока i в процессе.

Это позволяет провести оценки фактических прямых и косвенных выбросов ПГ от процесса.

На втором этапе оценки эффективности рассчитывают скорректированные выбросы CO₂ от потребления или выработки вторичных топливных газов, как показано в таблице 5

На третьем этапе оценки регистрируемые выбросы для процесса рассчитывают по формуле

где прямые выбросы CO₂ рассчитывают по формуле (9);

где i - вторичный топливный газ (коксовый, доменный, восстановительный, конвертерный).

Затем для расчета общего количества регистрируемых выбросов CO₂ добавляются косвенные выбросы [см. формулу (19)].

Общее количество выбросов CO₂, отнесенное на производство данного продукта, включает в себя выбросы от промежуточных продуктов (выше по производственной цепочке), потребляемых в процессе производства, для которых применяется эталонный уровень выбросов, что дает приблизительную оценку углеродной эффективности продукта. Исключение выбросов выше по цепочке производства позволяет провести оценку регистрируемых выбросов CO₂, связанных только с переработкой продукции, что дает другое представление об эффективности процесса. Выбросы CO₂, связанные с переработкой, рассчитывают по формуле

На следующем этапе рассчитывается интенсивность выбросов CO₂ для продукта - это отношение зарегистрированных общих выбросов CO₂ к объему производства данного продукта.

Интенсивность выбросов CO₂, связанных с переработкой, рассчитывают по формуле

На финальном этапе для каждого процесса рассчитывают КПЭ путем деления интенсивности выбросов на эталонные значения интенсивности. Полученные КПЭ выше 100% означают, что выбросы от процесса превышают эталонные значения. Определение эталонной эффективности приведено в разделе 9.

Ключевой показатель эффективности рассчитывают по формуле

Ключевой показатель эффективности, связанный с переработкой, рассчитывают по формуле

Если интенсивность выбросов CO₂ выше эталонного значения, фактический потенциал сокращения выбросов CO₂ рассчитывают по формуле

Если процесс работает с лучшим результатом, чем эталонный, то потенциал сокращения выбросов принимают равным нулю.

Эффективность выбросов CO₂ при производстве извести на металлургическом предприятии оценивается так же, как для других металлургических процессов, но для электростанций и воздухоразделительных установок предусмотрен специальный подход.

Котлы и электрогенераторы рассматриваются вместе как многопрофильная установка, поставляющая электроэнергию, пар (высокого и низкого давления) и горячую воду. В этом случае при оценке эффективности прямые выбросы CO₂ от сжигания топлива сопоставляются с косвенными выбросами CO₂ от количества произведенного энергоресурса (электроэнергии, пара, горячей воды), рассчитанными с использованием соответствующих коэффициентов косвенных выбросов.

Показатель эффективности CO₂ для котлов и электрогенераторов рассчитывают по формуле

где EF_{топливо,i} - коэффициент выбросов от сжигания топлива i;

расход топлива, i; - расход топлива i;

IEeq_{энергоресурс,i} - коэффициент косвенных выбросов для энергоресурса i (электроэнергия, пар, горячая вода);

выработка энергоресурса, i - количество выработанного энергоресурса i.

Установки разделения воздуха оцениваются аналогичным образом, поскольку они также представляют собой многопрофильные процессы, производящие кислород (кислород высокого и низкого давления), азот и аргон. Выбросы от производства технических газов оцениваются с использованием коэффициентов косвенных выбросов и сравниваются с выбросами CO₂, полученными в результате потребления электроэнергии и/или пара с использованием соответствующих коэффициентов косвенных выбросов. Ключевой показатель эффективности для ВРУ рассчитывают по формуле

где IEeq_{энергоресурс,i} - коэффициент косвенных выбросов для потребляемого энергоресурса i (электроэнергия, пар, горячая вода);

расход энергоресурса, i - расход энергоресурса i на производство технических газов;

IEeq_газ,i - коэффициент косвенных выбросов технического газа i на основе электрического эквивалента (кислород, азот, аргон, сжатый воздух);

выработка_газ, i - количество произведенного технического газа i.

8.3.3.5 Обобщение информации по нескольким процессам

Для определения общей эффективности предприятия с большим количеством технологических процессов требуется обобщение данных по этим процессам.

1) Обобщение на уровне перерабатывающих процессов.

При обобщении выбросов CO₂ или потенциалов сокращения выбросов значения от различных процессов суммируются, при этом также добавляются выбросы от газовых факелов, оцененные с использованием скорректированного коэффициента выбросов.

Общие регистрируемые выбросы от переработки рассчитывают по формуле

где j - различные процессы, включенные в обобщение.

Обобщенный потенциал сокращения выбросов CO₂ рассчитывают по формуле

На промежуточных этапах производственного маршрута может быть выполнено частичное обобщение результатов оценки эффективности (например, для чугуна, стали, горячекатаного проката). В этом случае выбросы от факелов не включаются в рассмотрение. Выбросы от сжигания в факелах суммируются только на уровне предприятия.

Показатель эффективности выбросов CO₂, связанный с переработкой, возможно определить путем сравнения общих совокупных выбросов CO₂, связанных с переработкой в рассматриваемой области, с вероятными выбросами, рассчитанными на основе данных о производстве продукции предприятия, и эталонной интенсивностью выбросов CO₂, вызванных переработкой, в соответствии с формулой (30).

2) Обобщение на уровне предприятия.

Для определения суммарных выбросов CO₂ по предприятию требуется другой метод обобщения, поскольку простое суммирование выбросов отдельных процессов приводит к двойному учету выбросов от предшествующих процессов, связанному с внутренним использованием промежуточных продуктов. Эта проблема решается путем расчета чистого потребления каждого отдельного материального потока в соответствии с формулой (31).

где i - различные материальные потоки;

j - процессы, рассмотренные при обобщении.

Сжигание остатков вторичных газов на факеле считается особым процессом, и поэтому обобщается только на уровне завода.

Оценка выбросов CO₂ от чистого потребления материального потока производится с использованием коэффициентов прямых и косвенных выбросов по формуле (32) для каждого материального потока, за исключением отходящих газов, для которых используется скорректированный по природному газу коэффициент выбросов, и промежуточных продуктов, которые оцениваются отдельно.

Для промежуточных продуктов формула (32) справедлива при положительных значениях чистого потребления. Когда промежуточный продукт передается потребителю, то есть выходит за пределы системы, то выбросы CO₂ оцениваются на основе эталонной интенсивности выбросов CO₂ конкретного промежуточного продукта, как показано в формуле (33):

Таким образом, для определения количества регистрируемого CO₂ при обобщении суммируются все значения выбросов CO₂, за исключением чистых отгруженных продуктов, где расчеты CO₂ основаны на эталонной интенсивности выбросов CO₂.

Три материала оцениваются по специальным правилам:

- собственный кокс учитывается как регистрируемый выброс CO₂ в ходе его использования в качестве сырья и как приписываемый выброс CO₂ при его производстве;

- шлак, полученный в результате производства чугуна, рассматривается в качестве продукта, если на него относят выбросы CO₂. В этом случае эти выбросы добавляются к общим выбросам от продуктов. Одним из вариантов снижения выбросов является использование гранулированного шлака в качестве заменителя цементного клинкера;

- лом. Если лому присваиваются выбросы CO₂, то эта величина вычитается из приписываемых выбросов. В этом случае лом не влияет на регистрируемые выбросы, которые соответствуют общему объему выбросов предприятия, а суммарные приписываемые выбросы согласуются с требованиями соответствующих процессов.

Общую CO₂-эффективность для группы процессов рассчитывают по формуле

Обобщение необходимо для оценки общей эффективности предприятия, но оно также может быть проведено по разным маршрутам производства. Например, первичное производство железа (от производства кокса до жидкого чугуна и производство железа прямого восстановления), производство стали (производство чугуна и сталеплавильные процессы) или горячая прокатка.

3) Обобщение на уровне компании или группы компаний.

На уровне компании или группы компаний выбросы ПГ, связанные с переработкой, и общие выбросы ПГ обобщаются аналогично обобщению выбросов на уровне производства. Для частичного или полного обобщения рассчитанные по чистому потреблению регистрируемые и приписываемые выбросы складываются в соответствии с таблицей 6 по конкретным видам продуктов. Выбросы, связанные с переработкой, и потенциал сокращения выбросов CO₂ суммируются напрямую, поскольку для этих параметров не требуется исключения.

Ключевые показатели эффективности на уровне группы или компании рассчитываются так же, как и на уровне предприятия.

Эталонные значения выбросов CO₂, используемые для оценки эффективности процессов, должны быть получены на основе анализа результатов работы существующих установок. Можно построить кривую распределения интенсивности CO₂ для выбранного продукта, которая обычно имеет S-образную форму, как показано на рисунке 2 на примере производства доменного чугуна. Наилучшие показатели эффективности часто достигаются за счет конкретных местных условий или специальных режимов работы, которые доступны не всем предприятиям. Это касается, например, заводов, имеющих привилегированный доступ к высококачественному сырью в ограниченных количествах, или заводов с ограниченным ассортиментом производимой продукции (одно качество, один размер).

Обычно эталонное значение CO₂ для процесса устанавливается на уровне 25% значений на кривой распределения интенсивности (отмечено стрелкой на рисунке 2), поскольку этот уровень эффективности в принципе должен быть достижим для любого предприятия при нормальных рабочих условиях. Этот уровень называется "достижимая эталонная эффективность". На национальном уровне могут быть приняты другие достижимые уровни или бенчмарки показателей эффективности, учитывающие отраслевую специфику, в этом случае следует ориентироваться на них.

На основе достижимой эталонной эффективности устанавливается КПЭ, чтобы иметь возможность сравнивать предприятия или отслеживать улучшение или ухудшение углеродной эффективности с течением времени. В последнем случае точное значение КПЭ менее важно, чем его изменение.

Значения достижимой эталонной эффективности следует фиксировать за достаточно длительный период времени, что позволяет предприятиям оценивать качество управления своим технологическим процессом, не подвергаясь влиянию внешних условий. По истечении нескольких лет значения достижимого уровня эффективности необходимо пересматривать, если предприятия показывают улучшение за счет более качественного управления процессами или появления новых технологий.

Определение значений достижимой эталонной эффективности - это пошаговый процесс, выполняемый по всей цепочке производства стали, поскольку значения достижимой эталонной эффективности для предшествующих продуктов используются в оценке эффективности последующих этапов производства.

Из-за сложности процесса производства стали методика оценки углеродной эффективности опирается на большой объем данных (до 300 видов параметров для самых сложных установок), имеющих разную степень неопределенности (см. [4], [5], [6]). В связи с этим необходимо провести некоторые предварительные проверки данных, чтобы выявить нереалистичные значения.

На интегрированных металлургических предприятиях твердое топливо (уголь и кокс, используемые в качестве восстановителей) является причиной большей части прямых выбросов ПГ, за которыми следуют шлакообразователи (флюсы). На рисунке 3 показаны типичные источники прямых выбросов ПГ на интегрированном металлургическом предприятии. Твердое топливо обуславливает почти 95% выбросов ПГ после вычета углерода, содержащегося в побочных продуктах производства кокса (смола, бензол). Выбросы ПГ от использования известняка в производстве агломерата составляют около 4,5%. Природный газ и другие виды сырья и топлива оказывают незначительное влияние на выбросы (в приведенном примере).

Для других предприятий вклад в выбросы ПГ природного газа или жидкого топлива может быть выше, но тем не менее значимость твердого топлива будет очень высока, что говорит о важности качества данных о характеристиках этих материалов.

Для угля и кокса важно обеспечить высокую точность при определении содержания углерода. Перекрестная проверка общего содержания углерода и анализ данных помогают выявить сомнительные значения. Используют две оценки:

а) формула (35) может быть использована для оценки общего содержания углерода в углях - это общая масса углерода за вычетом неуглеродных компонентов, таких как зола, и части летучих веществ. Для летучих веществ используется то же содержание углерода, что и для коксового газа (массовая доля 53%). Для кокса, содержащего лишь небольшое количество летучих веществ, формулу можно упростить [см. формулу (36)]. Разница между измеренными и расчетными значениями содержания углерода более 1,5% должна привести к дополнительной проверке данных.

Содержание общего углерода в углях рассчитывают по формуле

Содержание общего углерода в коксе рассчитывают по формуле

б) расчет коэффициента выбросов, выраженного в т CO₂/ГДж, на основе общего количества углерода и теплотворной способности с использованием формулы (37) должен давать значения, близкие к 0,095 для углей и 0,105 для кокса. В этом случае отклонение более чем на 0,005 должно привести к дальнейшим проверкам.

Коэффициент выбросов, приведенный к энергетическому эквиваленту, рассчитывают по формуле

где f - коэффициент пересчета содержания углерода в соответствующие выбросы CO₂, т.е. 3,664 т CO₂/т C;

общий C - общее содержание углерода в топливе, т C/т;

НТСТ - низшая теплота сгорания топлива, ГДж/т

При необходимости следует использовать коэффициенты окисления и преобразования в соответствии с ГОСТ Р ИСО 19694-1.

По методике требуется, чтобы массовые потоки были представлены на разных уровнях, обычно это вход и выход с установки. Это позволяет выполнить первоначальную проверку согласованности данных о массовом расходе путем оценки разницы баланса для каждого материального потока в соответствии с формулой (38).

Разницу баланса для материального потока рассчитывают по формуле

где j - различные процессы.

Любая выявленная существенная разница в балансе требует проверки отчетных данных [7] и подтверждения окончательного значения с учетом потерь и пробелов в инвентаризации. Получившаяся разница в балансе может указывать на неопределенность данных о массовом расходе (см. раздел 11).

Организации следует оценивать неопределенность оценки выбросов ПГ в соответствии с руководством по выражению неопределенности в измерениях (см. ГОСТ 34100.3) или другим соответствующим опубликованным документом. Для этого требуется провести отдельную оценку неопределенности данных о деятельности и коэффициентов выбросов.

Неопределенность данных, связанных с деятельностью предприятия, рассчитывается с использованием одного из следующих методов.

а) Повторное измерение с помощью конкретного измерительного устройства (коррелированные неопределенности): результирующая неопределенность в этом случае рассчитывается по формуле (39), в которой общая неопределенность оценивается путем суммирования неопределенностей, обусловленных неопределенностью измерительных приборов.

где u_общее - суммарная относительная неопределенность, %;

u_i - относительная неопределенность каждого измерения (неопределенность измерительного прибора), %;

X_i - значения отдельных измерений, т.

б) В случае измерений, выполненных различными измерительными приборами, например, для бункерных весов, которые используются попеременно, суммарная неопределенность рассчитывается в соответствии с формулой (40). В этом случае, если массовые потоки, измеренные разными средствами измерения, одинаковы, относительная неопределенность общей величины будет меньше, чем относительная неопределенность измерительного прибора.

Неопределенность содержания углерода в материалах зависит от количества выполненных анализов в отчетном периоде. Количественная оценка неопределенности может быть проведена в соответствии с руководством по выражению неопределенности в измерениях (см. ГОСТ 34100.3).

11.4 Оценка неопределенности выбросов CO₂ для отдельных источников

Отбор проб и взвешивание материалов обычно проводятся в их естественном (влажном) состоянии. Выбросы CO₂ для влажных материалов рассчитывают по формуле

где выбросы CO₂ источника - выбросы от использования материала, т CO₂;

влажность_{материала} - влажность материала, доля;

общий C_{материала} - общий углерод в пробе в сухом состоянии, т C/т;

масса_{влажного материала} - годовой расход материального потока во влажном состоянии, т;

f - коэффициент пересчета содержания углерода в соответствующие выбросы CO₂, т.е. 3,664 т CO₂/т C.

В этом случае неопределенность коэффициента преобразования влажности рассчитывается по формуле (39), в результате чего получают формулу (42).

где u_сухой - относительная неопределенность коэффициента пересчета на сухое состояние, %;

u_{влажный} - относительная неопределенность измерения влажности, %;

Rh - относительная влажность, %.

Таким образом, 10%-ная влажность, измеренная с неопределенностью 10%, приводит к неопределенности 1,11% расчетного количества на сухую основу.

Общую неопределенность оценки выбросов CO₂ для источника рассчитывают по формуле

где - относительная неопределенность расчетного количества CO₂, %;

u_{материала, влажный} - относительная неопределенность измеренного расхода влажного материала, %;

u_сухой - относительная неопределенность коэффициента пересчета на сухое состояние, %;

u_{общий C} - относительная неопределенность содержания общего углерода, %;

u_{отбор проб} - относительная неопределенность, связанная с отбором проб, %.

Оценка неопределенности годовых данных может быть затруднена по разным причинам:

- очень большое количество замеров, которые следует принимать во внимание: например, за год проводится более 50 000 загрузок шихты на коксохимическом заводе мощностью 1,5 млн т в год и аналогичное количество партий шихты для доменной печи мощностью 3,5 млн т в год;

- разнообразие средств измерений, используемых для определения расхода материалов, включая многократные измерения отдельными устройствами (коррелированные измерения) и измерения различными устройствами (некоррелированные измерения).

С помощью анализа годовых данных по различным материалам и с учетом общей неопределенности, которая могла бы объяснить разницу баланса, определенного по формуле (38), можно сделать обратную оценку неопределенности. Предполагая, что все данные (закупки, поставки, производство, потребление и изменения запасов) поступают из разных источников, их считают некоррелированными и оценку общей неопределенности получают, разделив абсолютное значение разницы баланса на сумму квадратов значений заявленных материальных потоков.

Неопределенность суммарных выбросов из нескольких источников рассчитывают по формуле (40), поскольку разные источники не коррелируют.

Примечание - Приведенный перечень процессов не является исчерпывающим.

Коксохимический завод начинается с зоны первичного хранения угольного сырья и заканчивается коксовой батареей. К коксохимическому заводу относятся следующие процессы и оборудование:

- подготовка угля: дробление, классификация, смешивание;

- коксовые батареи: загрузка, печи, выдача кокса, транспортировка кокса, система тушения (мокрая или сухая);

- очистка газа: удаление каменноугольной смолы, нафталина, бензола и серы. Дальнейшая переработка каменноугольной смолы исключается из границ;

- котлы: с оборудованием для производства пара для технологического потребления или утилизации тепла;

- системы снижения выбросов: пылеулавливание конвейерных систем, при выдаче кокса, обессеривание аммиачной воды;

- специальная водоподготовка: осветление, биологическая очистка, нитрификация и денитрификация;

- классификация кокса: разделение крупного кокса для доменных печей и кокса для производства агломерата.

Агломерационное производство начинается на первичном складе сырья, заканчивается после просеивания готового агломерата и включает:

- подготовку постели: приготовление и укладка первого слоя шихты путем перемешивания и гомогенизации смеси руд, флюсов и возврата агломерата;

- приготовление шихты: дозирование компонентов шихты (железорудный концентрат, флюсы и твердое топливо), перемешивание и микрогранулирование;

- обжиг агломерата: производство агломерата путем сжигания твердого топлива в слое шихты на движущейся колосниковой решетке с просасыванием воздуха через шихту;

- охлаждение агломерата: специальные охладители, при наличии;

- подготовка агломерата: дробление и просеивание с получением нужной фракции для дальнейшего использования в доменных печах;

- оборудование для снижения выбросов загрязняющих веществ: очистка отходящих газов агломерационной установки, улавливание пыли на линиях подачи материалов и в здании;

- оборудование для рекуперации тепла: при наличии.

Производство окатышей начинается с первичного склада сырья, заканчивается после сортировки готовых окатышей и включает:

- измельчение: производство железорудного сырья для окатышей, если не используется уже готовый измельченный железорудный концентрат;

- окомкование: производство сырых окатышей;

- обжиг окатышей: укрепление окатышей путем высокотемпературной обработки в печи с подвижной колосниковой решеткой, печи с колосниковой решеткой или шахтной печи с охлаждением;

- подготовку окатышей: сортировку окатышей по фракциям;

- оборудование для снижения выбросов: улавливание пыли на линиях подачи материалов и при перегрузке окатышей;

- оборудование для рекуперации тепла: при наличии.

Доменное производство начинается с приемки шихтовых материалов, заканчивается ковшом с жидким чугуном и сливом шлака и включает:

- подготовку шихты: сырьевые бункеры доменной печи, дозирование и классификацию материалов;

- доменную печь;

- воздухонагреватели: несколько воздухонагревателей и систему рекуперации тепла;

- выработку дутья: электрические, газовые или паровые машины для выработки дутья. Потребление энергии воздуходувками (электрической, газовой или паровой) относится к доменной печи;

- подготовку материалов, вдуваемых в доменную печь: транспортирование газа, нефтепродуктов и их дозирование, подготовку и подачу угля для вдувания;

- котлы: для увлажнения дутья, если применимо;

- отвод и очистку доменного газа: отделение пыли и фильтрацию или промывку;

- систему обращения со шлаком: шлаковые поля для воздушного охлаждения или грануляцию шлака;

- оборудование для утилизации энергии: утилизацию тепла, газовые утилизационные бескомпрессорные турбины;

- оборудование для снижения выбросов: улавливание пыли на конвейерах, погрузочно-разгрузочных узлах и литейном дворе;

- специальную водоподготовку: очистные сооружения.

Кислородно-конвертерный цех начинается с приема жидкого чугуна, заканчивается получением стальной заготовки и включает:

- предварительную обработку жидкого чугуна: десульфурацию, обескремнивание, дефосфорацию;

- транспортирование жидкого чугуна: миксерное отделение и отделение перелива жидкого чугуна;

- приемку твердого чугуна;

- кислородный конвертер: конвертер с системой улавливания и очистки отходящего газа;

- вторичную металлургию: все виды внепечной обработки стали, включая вакууматоры и печи-ковши;

- цех подготовки сталеразливочных и промежуточных ковшей: замену огнеупорной кладки, сушку, подогрев;

- разливочный участок: разливку в слитки и/или непрерывное литье;

- хранение металлолома: разделку и подготовку корзин для металлолома;

- переработку шлаков: обработку и удаление шлака;

- оборудование для снижения выбросов: улавливание пыли на линиях подачи материалов, погрузочно-разгрузочных узлах и в зданиях;

- специальную водоподготовку: очистные сооружения.

Электросталеплавильный завод начинается с приемки жидкого чугуна (если применимо) и лома, заканчивается получением стальной заготовки и включает:

- предварительную обработку жидкого чугуна: десульфурацию, обескремнивание, дефосфорацию;

- транспортирование жидкого чугуна: миксерное отделение и отделение перелива жидкого чугуна;

- дуговую сталеплавильную печь: печь, электроснабжение, систему улавливания и очистки отходящего газа;

- вторичную металлургию: все виды внепечной обработки стали, включая вакууматоры и печи-ковши;

- цех подготовки сталеразливочных и промежуточных ковшей: замену огнеупорной кладки, сушку, подогрев;

- разливочный участок: разливку в слитки или непрерывное литье;

- хранение металлолома: разделку и подготовку корзин для металлолома;

- переработку шлаков: обработку и удаление шлака;

- оборудование для снижения выбросов: улавливание пыли на линиях подачи материалов, погрузочно-разгрузочных узлах и в зданиях;

- системы охлаждения;

- специальную водоподготовку: очистные сооружения.

Завод прямого восстановления начинается со склада сырья, заканчивается производством железа прямого восстановления или горячебрикетированного железа и включает:

- подготовку шихты: транспортирование со склада, классификацию;

- подготовку восстановительного газа: реформинг, рециркуляцию газа и предварительный нагрев газа;

- восстановительную печь: шахтную печь или реакторы с псевдоожиженным слоем;

- обработку отходящего газа: охлаждение, очистку, компримирование и отделение CO₂;

- подготовку продукции: охлаждение железа прямого восстановления или горячее брикетирование, сортировку и транспортирование;

- оборудование для снижения выбросов: улавливание пыли на линиях подачи материалов, погрузочно-разгрузочных узлах;

- специальную водоподготовку: очистные сооружения.

Завод прямого восстановления начинается со склада сырья, заканчивается производством железа прямого восстановления или горячебрикетированного железа и включает:

- подготовку шихты: транспортирование со склада, классификацию;

- восстановительную печь: восстановительный реактор и охладитель;

- оборудование для рекуперации энергии: котельную и электростанцию, если применимо;

- подготовку продукции: сортировку и транспортирование;

- оборудование для снижения выбросов: улавливание пыли на линиях подачи материалов, погрузочно-разгрузочных узлах;

- специальную водоподготовку: очистные сооружения.

Плавильный восстановительный завод начинается с приема шихтовых материалов, заканчивается производством жидкого чугуна и утилизацией шлака и включает:

- подготовку шихты: бункеры, дозирование и классификацию;

- плавильный реактор;

- подготовку угля: сушку, дробление и классификацию;

- отвод и очистку печных газов: первичное отделение пыли с последующей сухой или влажной очисткой;

- систему обращения со шлаком: шлаковые поля для воздушного охлаждения или грануляцию шлака;

- энергоутилизаторы: утилизацию тепла и электроэнергии (утилизационную турбину);

- системы снижения выбросов: пылеуловители на конвейерно-транспортных системах и литейных установках;

- специальную водоподготовку: очистные сооружения.

Первичная прокатка стальной заготовки (слябов, блюмов) происходит на черновых станах и включает:

- подготовку заготовки;

- нагревательные печи;

- прокатные клети;

- прокатный цех;

- специальную водоподготовку;

- обращение с отходами.

Для горячей прокатки различной металлопродукции требования схожие:

- подготовка полуфабрикатов - в основном относится к плоскому прокату, включает огневую очистку и продольную резку;

- нагревательная печь - с системой рекуперации тепла, если применимо;

- прокатный стан, включая все вспомогательное оборудование и систему охлаждения для получения продукта;

- прокатный цех;

- специальная водоподготовка;

- обращение с отходами;

- для толстолистового и трубного производства дальнейшая термическая обработка продукта исключается из границ оценки.

Травление удаляет оксидный слой, образовавшийся на поверхности горячекатаного проката. В состав цеха травления входят:

- линия травления: устройство для разматывания, сварочный аппарат, удаление окалины, ванна травления и промывки, устройство для сматывания;

- котлы: для производства пара или горячей воды для нагрева ванн;

- установка регенерации кислоты: обработка отходов кислотной ванны с получением соляной кислоты и оксидов железа;

- специальная обработка воды.

Холодная прокатка позволяет производить тонкие стальные листы с использованием реверсивных или непрерывных прокатных станков. В состав производства холодного проката входят:

- прокатный стан: устройство для разматывания, сварочный аппарат, прокатная клеть, устройств для сматывания;

- прокатный цех;

- специальная обработка воды.

Отжиг изменяет структуру холоднокатаного стального листа. Возможны два метода: периодический отжиг, при котором рулон помещается в специальную печь, и непрерывный отжиг, включающий:

- линию отжига: устройства для разматывания, сварочный аппарат, систему обезжиривания, печь отжига и устройство сматывания;

- специальную обработку воды.

При горячем покрытии поверхность стальных листов покрывают защитным слоем путем пропускания листов через ванну с расплавленным металлом (алюминий, свинец, цинк). В состав установки горячей металлизации входят:

- линия горячего покрытия: устройство для разматывания, сварочный аппарат, система обезжиривания, печь отжига, металлическая ванна, линия окончательной обработки поверхности и устройство сматывания;

- специальная обработка воды.

При электролитическом покрытии на поверхность стального листа наносится защитный слой путем пропускания листа через электролитическую ванну, содержащую металл (медь, хром, олово, цинк). Оборудование для электролитического покрытия включает в себя:

- линию электролитического покрытия: устройство для разматывания, сварочный аппарат, систему обезжиривания, электролитическую ванну, финишную обработку поверхности и устройство сматывания;

- подготовку электролита;

- специальную обработку воды.

При нанесении полимерных покрытий поверхность стального листа покрывают защитным слоем краски или лака. В систему нанесения органического покрытия входят:

- линия покраски: устройство для разматывания, сварочный аппарат, система обезжиривания, покрасочная часть, сушильная печь и устройство сматывания;

- сжигание вредных газообразных компонентов;

- специальная обработка воды.

Для производства поковок различного назначения в автомобильной промышленности, машиностроении необходима обработка стали. Кузнечное оборудование включает:

- нагревательную печь для нагрева стальной заготовки;

- кузнечный пресс;

- оборудование для снижения выбросов: улавливание пыли на линиях подачи материалов, погрузочно-разгрузочных узлах и литейном участке;

- специальную обработку воды.

Окончательный процесс изготовления отдельных продуктов, таких как тяжелые плиты, профили, трубы или поковки, обычно включает только печь для термообработки.

Существуют методы обработки пыли и шлама для повторного использования в металлургическом производстве, например производстве чугуна. Подобная технология включает:

- подготовку пыли и шлама: смешивание, сушку, добавку угля или кокса, добавку флюсов;

- оборудование очистки отходящих газов;

- обращение с продуктом: просеивание или литье;

- оборудование для снижения выбросов загрязняющих веществ: улавливание пыли на линиях подачи материалов, погрузочно-разгрузочных узлах и литейном производстве;

- специальную обработку воды.

Известь и обожженный доломит (доломитовая известь) получают из известняка и доломита путем обжига. В состав установки по производству извести входят:

- подготовка сырья: дробление и сортировка;

- печь: шахтная или вращающаяся;

- обработка продукта: классификация;

- оборудование для снижения выбросов загрязняющих веществ: улавливание пыли на линиях подачи материалов, погрузочно-разгрузочных узлах и зданиях.

Различают котлы-утилизаторы и паровые котлы для производства электроэнергии из-за возможности экспорта пара в процессы или использования рекуперированного пара.

Воздухоразделительные установки поставляют технические газы: кислород, азот и аргон, которые используются в различных процессах производства стали. Производство технических газов часто передается на аутсорсинг.

Факельные установки используют для контроля и поддержания давления в газовой сети и сброса избыточного газа на свечу, например, при остановке оборудования.

Черная металлургия производит большое количество побочных продуктов, но лишь ограниченное их количество оказывает существенное влияние на выбросы ПГ.

Продукты верхних переделов включают все продукты от сырья до горячекатаного проката, который является первой стадией продукции, отправляемой клиентам. Продукты, которые могут быть произведены в процессах производства чугуна и стали, и их соответствующие побочные продукты приведены ниже.

Кокс образуется в результате коксования угля в герметичных печах. Кокс представляет собой смесь углерода (от 80% до 90%), золы и небольшого количества серы и остаточных летучих веществ. Базовая единица измерения - тонна сухого кокса, т.е. весь кокс, полученный из системы тушения кокса. Кокс может иметь следующие побочные продукты:

- коксовый газ - смесь H₂ (около 60%), CH₄ (около 25%), CO (около 6%) и небольшого количества других углеводородов, N₂ и CO₂, образующуюся в результате выделения летучих компонентов из коксующегося угля;

- коксовую пыль - коксовую пыль, извлеченную из системы тушения кокса;

- каменноугольную смолу - смесь углеводородов, полученную при первичной очистке коксового газа;

- бензол - смесь углеводородов, в основном бензола, образующуюся в результате доочистки коксового газа;

- нафталиновое масло - масло, содержащее нафталин, полученное в результате очистки коксового газа.

Агломерат является продуктом пирометаллургической обработки мелких железных руд с добавлением карбонатных флюсов, твердого топлива и вторсырья. Из железной руды размером менее 6 - 8 мм спекание дает кусковой агломерат, обычно не менее 40 мм. Агломерационная установка не производит побочных продуктов, но необходимо различать:

- валовой агломерат, иногда также называемый товарным агломератом, продукт, поставляемый с агломерационной установки либо на процесс потребления, либо на склады;

- бункерный агломерат - та часть агломерата, которая фактически использовалась для производства чугуна после окончательного просеивания и перед загрузкой в доменную печь. Отсев агломерата (от 0% до 20%) возвращается на агломерационную установку.

Окатыши получаются в результате превращения высококачественной железной руды в сферические агломераты диаметром от 10 мм до 16 мм. В производстве окатышей используется очень мелкая руда (до 100 мкм), которую смешивают со связующими и флюсами перед формированием сфер и обжиганием.

ЖПВ является результатом обработки железных руд или гранул восстановителями. Если не используется горячее брикетирование, продукт сохраняет форму сырья и содержит до 88% металлического железа, 5% остаточного оксида железа, от 0,2% до 2,5% углерода и исходную пустую породу железной руды. В зависимости от технологии различают:

- прямое восстановление на основе газа. Восстановление происходит в шахтных печах или реакторах с псевдоожиженным слоем с помощью восстановительного газа, полученного путем реформинга природного газа, частичного окисления или извлечения восстановительного газа из других процессов;

- прямое восстановление на основе угля. Восстановление осуществляется путем газификации угля во вращающейся печи с выработкой энергии за счет сжигания газа, образующегося из твердого сырья.

На некоторых заводах железо прямого восстановления извлекается из восстановительной печи в горячем виде и брикетируется для обеспечения большей безопасности при транспортировке. Это так называемое горяче-брикетированное железо.

Жидкий чугун представляет собой жидкий сплав, основными компонентами которого являются железо, углерод, кремний, марганец и фосфор. Чугун может быть получен либо в доменном процессе с использованием подготовленной руды (агломерата, окатышей и кусковой железной руды), кокса и вдуваемых в печь материалов (уголь, нефть, природный газ и т.д.), либо в процессе восстановительной плавки, основанной на использовании природных руд (в виде концентрата или кусковой руды) и угля. Чугун также может производиться в твердой форме - в слитках. Важными побочными продуктами производства жидкого чугуна являются:

- доменный газ - газ, получаемый из кокса доменной печи. Он содержит значительное количество CO и H₂ и может использоваться в качестве топлива в различных технологических процессах или для производства электроэнергии;

- шлак - в нем накапливаются побочные продукты шихты, зола кокса и добавочных материалов при производстве жидкого чугуна; шлак может быть использован в производстве цемента в качестве заменителя клинкера;

- колошниковая пыль - смесь минеральной шихты и коксовой/угольной пыли, которая улавливается на первой ступени очистки доменного газа; колошниковая пыль обычно перерабатывается в процессе производства агломерата;

- шлам газоочистки - мелкие пылевые фракции, уносимые отходящим газом; шлам образуется на втором этапе газоочистки. Только часть этого шлама может быть переработана в производстве агломерата, так как некоторые элементы шлама, такие как цинк или щелочи, вредны для процесса.

Необработанная сталь является продуктом процесса выплавки стали, пригодным для продажи или дальнейшей обработки, определяется как твердая сталь на первом этапе процесса затвердевания. Необработанная сталь может быть в виде слитков или непрерывнолитых заготовок (слябов, тонких слябов, блюмов или заготовок). Необработанная сталь представляет собой товарный продукт сталеплавильного производства в отличие от промежуточных продуктов:

- необработанной жидкой стали - продукта выплавки стали в сталеплавильных печах: жидкая конвертерная сталь или электросталь;

- рафинированной жидкой стали - продукта вторичной металлургии (вакуумная обработка, легирование и термообработка), поступающего на разливочную машину.

Побочными продуктами сталеплавильного производства, влияющими на выбросы ПГ, являются:

- конвертерный газ и отходящие газы электропечи;

- лом, который либо производится, либо потребляется в процессе;

- сталеплавильный шлак.

Применяют полуфабрикаты, произведенные на черновых станах, для дальнейшей обработки на станах горячей прокатки. Это могут быть слябы, блюмы или заготовки.

Большое количество горячекатаного проката поставляется прокатными предприятиями. Их продукция включает в себя:

- рулоны горячекатаные - плоский прокат, произведенный на горячекатаном стане или в литейно-прокатном цехе;

- толстый лист - толстый плоский прокат листопрокатного стана, полученный из слябов или блюмов. Единицей измерения является тонна товарного листового металла после раскроя до требуемого заказчиком размера;

- сортовой прокат - заготовки различной формы, прутки, арматуры, легкие профили (L, U, I, T-формы);

- профили - средние или тяжелые балки, в том числе рельсы, из горячей прокатки заготовок или слитков;

- катанку - сортовой прокат диаметром менее 6 мм, поставляемый в виде мотков, получаемый путем прокатки заготовок;

- бесшовные трубы - трубные изделия, полученные прошивкой и горячей прокаткой круглых слитков или заготовок.

Продукция дальнейших переделов является результатом последующей обработки горячекатаного проката. Настоящий стандарт рассматривает только те продукты, которые были получены в результате рассмотренных металлургических процессов. К таким продуктам относятся:

- протравленные рулоны - результат удаления поверхностных оксидов обработкой в ванне с горячей кислотой;

- холоднокатаные рулоны - тонкие листовые рулоны, полученные путем прокатки протравленных рулонов на реверсивных или непрерывных прокатных станах;

- рулоны закаленные и отпущенные - термически обработанные рулоны периодического или непрерывного отжига;

- горячеоцинкованные рулоны - оцинкованные рулоны, полученные в результате прохождения ванны с расплавленным цинком;

- оцинкованные рулоны - оцинкованные рулоны, полученные гальванопокрытием в электролитической ванне с цинком;

- луженые рулоны - упаковочная сталь, полученная гальванопокрытием в электролитической ванне, содержащей олово;

- белая жесть - тарная сталь, полученная гальванопокрытием в электролитической ванне с хромированием;

- рулоны с другим металлическим покрытием - рулоны с покрытием из других металлов, таких как алюминий или медь, предназначенные для специального применения;

- рулоны с органическим покрытием - рулоны, покрытые краской.

Другие продукты включают в себя:

- поковки;

- термообработанные изделия;

- известь и доломитовую известь;

- железо прямого восстановления.

В черной металлургии используется большое количество видов топлива, энергоресурсов и других материалов. Определенное количество этих потоков может оказывать влияние на прямые выбросы ПГ из-за содержания в них углерода и/или косвенные выбросы.

Твердое и жидкое топливо и восстановители в основном включают:

- покупной кокс - кокс, покупаемый у сторонних коксовых печей для использования в качестве дополнения к собственному коксу. Покупной кокс имеет характеристики, аналогичные коксу собственного производства;

- покупной коксовый орех - кокс мелкой фракции (до 30 мм) для использования в доменных печах;

- коксующийся уголь - уголь, используемый в производстве кокса, обычно имеет низкую зольность и содержание летучих веществ в пределах от 21% до 30%;

- антрацит - низколетучий уголь, который в основном используется в агломерационном производстве. Некоторое количество также может использоваться в кислородном конвертере и ДСП;

- уголь для прямого восстановления - уголь, используемый в процессах прямого восстановления, во вращающихся печах или печах с вращающимся подом. Обычно предпочтительны низколетучие угли;

- уголь для вдувания в доменные печи - уголь, используемый в качестве альтернативного восстановителя в доменных печах. Этот процесс также известен как вдувание пылевидного угля. Предпочтительна низкая зольность углей, однако диапазон содержания летучих может быть широким (от 10% до 40%);

- уголь для восстановительной плавки - уголь, используемый в качестве основного источника энергии в процессах восстановительной плавки. Этот тип угля очень похож на уголь для вдувания в доменные печи;

- уголь для ДСП - уголь, используемый в качестве энергоносителя или шлакообразователя в ДСП;

- энергетический уголь - уголь с высокой зольностью для использования в котельных и электростанциях;

- нефтяной кокс - отход нефтяной промышленности, который можно использовать для агломерации или в ДСП;

- мазут - тяжелые нефтепродукты с низким содержанием серы для вдувания в доменные печи или для сжигания в печах и котлах;

- легкие нефтепродукты/промывочное масло - в основном используются для приготовления угольной смеси и удаления нафталина в коксохимическом заводе и в котлах для отопления зданий;

- дизельное топливо - используется в транспортных средствах всех типов для транспортных целей;

- сжиженный газ - используется в качестве альтернативы легким нефтепродуктам;

- древесный уголь - в основном используется для производства чугуна в небольших доменных печах. Его также можно использовать в качестве твердого топлива при агломерации. Древесный уголь, произведенный из биомассы, требует применения специальных правил учета при оценке выбросов CO₂;

- отходы пластика - на некоторых коксохимических заводах и в доменных печах используются отходы пластика;

- отработанные шины - утилизированные шины используются в некоторых ДСП, они могут заменить другие углеродосодержащие виды топлива, такие как антрацит или уголь.

В дополнение к вторичным газам, образующимся в металлургическом производстве, которые перечислены как побочные продукты от соответствующих процессов, в черной металлургии используется природный газ, в основном для сжигания, а также в качестве восстановителя в печах прямого восстановления или для вдувания в доменные печи. В определенных местах могут использоваться другие доступные газообразные виды топлива, например шахтный газ.

На предприятиях черной металлургии используются следующие энергоресурсы:

а) электроэнергия - может производиться на месте электростанцией или системами рекуперации энергии, такими как утилизационные турбины в доменных печах или турбогенераторы, работающие на пару от установок сухого тушения кокса;

б) тепловая энергия. К тепловой энергии относятся:

1) пар высокого давления. Пар высокого давления, производимый котлами или системами рекуперации энергии, используется в паровых турбинах для привода генератора или выработки дутья для доменных печей,

2) пар низкого давления. Пар низкого давления используется для технологических целей и может вырабатываться специальными котлами или установками-утилизаторами и распределяться по заводской сети,

3) горячая вода. Горячая вода в основном используется в прокатном производстве для нагревания ванн травления и обезжиривания,

в) кислород высокого давления/высокой чистоты. Кислород высокого давления/высокой чистоты в основном используется для рафинирования стали в кислородных конвертерах, где высокое давление кислорода высокой чистоты (+99,9%) требуется для создания сильного импульса струи кислорода в фурме.

г) кислород низкого давления/низкой чистоты. Кислород низкого давления/низкой чистоты может использоваться для обогащения доменного дутья или для дутья в плавильно-восстановительных печах;

д) азот. Азот можно использовать в различных процессах, таких как транспортирование пылевидного угля, или для защиты поверхности расплава от окисления;

е) аргон. Аргон в основном используется в сталеплавильном производства для перемешивания стали в печи и для защиты стали при непрерывной разливке;

ж) сжатый воздух. Сжатый воздух может вырабатываться в границах технологического процесса или подаваться в сеть с помощью централизованной системы подачи сжатого воздуха;

и) водород. Водород используется для создания восстановительной атмосферы инертного газа в установках для закалки металла.

Прочие материалы, используемые в черной металлургии, включают:

а) электроды. Электроды из практически чистого углерода используются в ДСП, ковшовых печах и в некоторых специальных плавильных печах (самоспекающиеся электроды);

б) ферросплавы. Ферросплавы используются в очень небольших количествах при производстве большинства углеродистых сталей, причем феррохром и ферромарганец являются наиболее важными ферросплавами с точки зрения содержания углерода. Ферросплавы используются в больших количествах для производства специальной и нержавеющей стали;

в) лом. Стальной лом является важным компонентом шихты ДСП. Хотя классификация лома включает большое количество категорий, выделяют четыре основные:

1) собственный лом, образующийся на месте на различных этапах производства и обработки стали. Сюда входит так называемый внутренний лом, который производится самим металлургическим заводом,

2) сторонний новый лом (до потребления), образующийся в результате потерь при производстве изделий на стороннем предприятии. Как и в случае с собственным ломом, это высококачественный лом,

3) сторонний старый лом (после потребления), полученный в результате переработки товаров в конце срока их полезного использования. Он может быть разным по качеству, при этом может быть загрязнен сопутствующими элементами и инертными веществами,

4) чугунный лом, содержащий в основном чугун, а не сталь;

г) шлакообразователи. Эти материалы оказывают существенное влияние на выбросы ПГ из-за содержания в них CO₂ или косвенных выбросов, связанных с их производством. Они используются для регулирования основности шлака и включают:

1) известняк - это карбонат кальция, в основном используемый в производстве чугуна и агломерата. Небольшие количества также могут использоваться при выплавке стали. Другим важным применением является производство извести на участках с печами для обжига извести,

2) негашеную известь (часто называемую просто известью). Негашеная известь получается в результате обжига известняка и используется в основном при выплавке стали в кислородных конвертерах и ДСП,

3) доломит. Двойной карбонат кальция и магния используется в сталеплавильных и известковых печах,

4) обожженный доломит, также известный как доломитовая известь, в основном используется в производстве стали,

5) огнеупорные материалы,

6) железные руды. Выделяются три категории железных руд:

- мелкая руда - природная руда с размером зерен от 6 до 8 мм, эта руда часто используется в качестве сырья для агломерации, но также может использоваться для производства окатышей (после измельчения) или для восстановления в кипящем слое;

- железорудный концентрат - является результатом обогащения железной руды, измельченной до размера менее 100 мкм и готовой для производства окатышей;

- кусковая руда. Эта руда, которая обычно измельчается до размера 35 - 40 мм и просеивается для отделения мелких частиц, может использоваться в производстве чугуна, а также в качестве охладителя в конвертерах.

В железной руде можно провести различие между гематитовыми и магнетитовыми рудами, влияющее на энергетические затраты при подготовке шихты. Некоторые железные руды содержат значительное количество карбонатов.
