Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 12 октября 2023 г. N 1126-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОПТИКА И ФОТОНИКА
ОПТИКА ОФТАЛЬМОЛОГИЧЕСКАЯ
ОПРАВЫ ОЧКОВЫЕ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ. СИСТЕМА РАЗМЕРОВ
Optics and photonics. Ophthalmic optics.
Terms and definitions. Size system
(ISO 8624:2020, Ophthalmic optics - Spectacle
frames - Measuring system and vocabulary, MOD)
ГОСТ Р 71007-2023
(ИСО 8624:2020)
Дата введения
1 марта 2024 года
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Научно-исследовательский институт физической оптики, оптики лазеров и информационных оптических систем Всероссийского научного центра "Государственный оптический институт им. С.И. Вавилова" (ФГУП "НИИФООЛИОС ВНЦ "ГОИ им. С.И. Вавилова") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в
пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 296 "Оптика и фотоника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 октября 2023 г. N 1126-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 8624:2020 "Офтальмологическая оптика. Оправы для очков. Измерительная система и словарь" (ISO 8624:2020 "Ophthalmic optics - Spectacle frames - Measuring system and vocabulary", MOD) путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом, а также путем изменения его структуры для приведения в соответствие с правилами, установленными в ГОСТ 1.5-2001 (
подразделы 4.2 и
4.3). При этом в настоящий стандарт не включена библиография примененного международного стандарта в связи с нецелесообразностью ее применения.
Внесение указанных технических отклонений направлено на учет потребностей национальной экономики Российской Федерации и особенностей объекта стандартизации, характерных для Российской Федерации.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012
(пункт 3.5).
Рекомендации по измерению размеров очковой оправы приведены в
приложении ДА.
Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта приведено в дополнительном
приложении ДБ
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий в области офтальмологической оптики, относящихся к очковым оправам.
Для каждого понятия установлен один стандартизованный термин.
Термины-синонимы без пометы "Нрк" приведены в качестве справочных данных и не являются стандартизованными.
В алфавитном
указателе данные термины приведены отдельно с указанием номера статьи.
Приведенные определения можно при необходимости изменять, вводя в них произвольные признаки, раскрывая значения используемых в них терминов, указывая объекты, относящиеся к определенному понятию. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.
В стандарте приведены иноязычные эквиваленты стандартизованных терминов на английском языке.
В стандарте приведен алфавитный
указатель терминов на русском языке, а также алфавитный
указатель эквивалентов терминов на английском языке.
Стандартизованные термины набраны полужирным шрифтом, синонимы - курсивом.
Настоящий стандарт устанавливает термины и определения понятий в области офтальмологической оптики, относящиеся к очковым оправам, а также систему измерений.
Термины, установленные настоящим стандартом, рекомендуются для применения во всех видах документации и литературы в области офтальмологической оптики, входящих в сферу действия работ по стандартизации и использующих результаты этих работ.
В настоящем стандарте нормативные ссылки отсутствуют.
3.1 Основные термины и определения понятий, относящихся к очковым оправам и линзам
3.1.1 система габаритных прямоугольников очков: Система размеров, в основу которой положены габаритные прямоугольники, в которые вписаны линзы (образованы горизонтальными и вертикальными касательными к линзам). | boxed lens system |
Примечания 1 Для очковых оправ, у которых рамки для линз расположены в плоскостях под углом друг к другу, самая верхняя линия, касающаяся верхнего края правой или левой линз, должна проводиться, как горизонтальная. 2 Для определения геометрических размеров рамки для линзы замеры следует проводить, проецируя рамку для линзы на плоскость, являющуюся касательной к оптическому центру линзы (см. рисунок 4). На данном рисунке образованная плоскость почти совпадает с плоскостью, получившейся с помощью верхней и нижней касательных к оптическому центру линзы. Размеры рамок для обеих линз в очковой оправе принимаются равными. При проведении замеров в очковой оправе с учетом глубины канавки (см. рисунок 4) размеры для левой и правой рамок могут быть разными. 3 Поскольку верхняя касательная, общая для правой и левой линзы, считается горизонтальной линией, то вертикальный размер габаритного прямоугольника определяют линии, пересекающие верхнюю касательную под прямым углом и проходящие по касательной через две стороны рамки, соответствующие двум боковым сторонам линзы. 4 Все размеры, относящиеся к очковым оправам, указывают в мм или градусах (если не указано иное). |
3.1.2 геометрический центр линзы C: Геометрический центр прямоугольника, в который вписана линза. | boxed centre |
|
3.1.3 горизонтальный размер линзовой рамки; горизонтальный размер линзы a: Расстояние между двумя вертикальными сторонами прямоугольника, в который вписана линза. | horizontal boxed lens size, horizontal lens size |
Примечания 1 Для очковых оправ, имеющих значительный угол наклона, горизонтальный размер линзы следует определять с поправкой на угол наклона (см. а* на рисунке 4). 2 Горизонтальный размер линзовой рамки с поправкой на угол наклона линз указывают со звездочкой. |
3.1.4 вертикальный размер линзовой рамки; вертикальный размер линзы b: Расстояние между двумя горизонтальными сторонами прямоугольника, в который вписана линза. | vertical boxed lens size, vertical lens size |
Примечания 2 Вертикальный размер линзовой рамки с поправкой на угол наклона линз указывают со звездочкой. |

CR, CL - правый и левый геометрический центр линзы;
a - горизонтальный размер прямоугольника, в который вписана
линза; b - вертикальный размер прямоугольника, в который
вписана линза; c - расстояние между центрами линз;
d - расстояние между линзами
Рисунок 1 - Размеры очковой оправы (лицевая часть)
3.1.5 расстояние между центрами линз c: Горизонтальное расстояние между геометрическими центрами линз. | boxed centre distance |
Примечания 2 Для очковых оправ, имеющих значительный угол наклона, межосевое расстояние в рамке должно измеряться между вертикальными осевыми линиями, проходящими через канавку очковых оправ (см. рисунок 4). |
3.1.6 расстояние между линзами d: Горизонтальное расстояние между вертикальными носовыми сторонами (сторона, расположенная ближе к носовой перемычке) прямоугольников, в которые вписаны левая и правая линза. | distance between lenses |
Примечания 2 Расстояние между линзами с поправкой на угол наклона линз указывают со звездочкой. |
3.1.7 общая длина боковой дужки очков l: Общая длина боковой дужки очков, измеренная от точки пересечения оси вращения крепежного элемента с осью симметрии боковой дужки до конца боковой дужки очков с учетом длины заушника. | overall length of side |
Примечания 1 См. рисунок 2. Общая длина боковой дужки очков с заушником загнутой формы складывается из длины боковой дужки до заушника (позиция 4 рисунок 2) и длины самого заушника (позиция 5, рисунок 2).2 Общая длина боковой дужки очков, выполненных без шарнирного элемента, измеряется в таком положении боковой дужки, когда она переведена в положение относительно лицевой части под прямым углом 90° - 5° (см. рисунок 3). Поправка общей длины боковой дужки на изгиб дужки у лицевой части 10 мм. В технически обоснованных случаях допускается утонение угла и/или поправки на изгиб, что должно быть отражено при указании общей длины боковой дужки очков. |

1 - ось вращения шарнирного элемента или ось крепежного
элемента; 2 - центр плоскости крепежного элемента; 3 - ось
симметрии боковой стороны; 4 - длина до заушника; 5 - длина
заушника; l - общая длина боковой дужки очков;
X - вспомогательный вид шарнирного элемента
Рисунок 2 - Размеры очковой оправы (боковая часть)
l - общая длина боковой стороны
Рисунок 3 - Общая длина боковой стороны очковой оправы
без крепежного элемента
3.2 Дополнительные термины и определения понятий, относящихся к очковым оправам и линзам
3.2.1 горизонтальная осевая линия: Горизонтальная прямая линия, проходящая через геометрический центр линз, используемая для определения горизонтального размера габаритного прямоугольника. | horizontal centreline |
Примечания 1 Для очков без оправы, с частичной оправой или с оправой без канавки под установку линзы габаритный прямоугольник описывается контурами линзы (т.е. линза вписана в габаритный прямоугольник). В таком случае на виде сверху горизонтальный размер прямоугольника будет описываться внешними краями линзы. 2 Для очков с оправой, имеющей канавку под установку линзы, габаритный прямоугольник описывается контурами канавки (т.е. контур канавки вписан в габаритный прямоугольник). 4 На виде сверху горизонтальная осевая линия откладывается от основания канавки, в которую устанавливается линза. 5 Для очков, имеющих изгиб лицевой части, откладываются две горизонтальные осевые линии (1L и 1R на рисунке 4). |

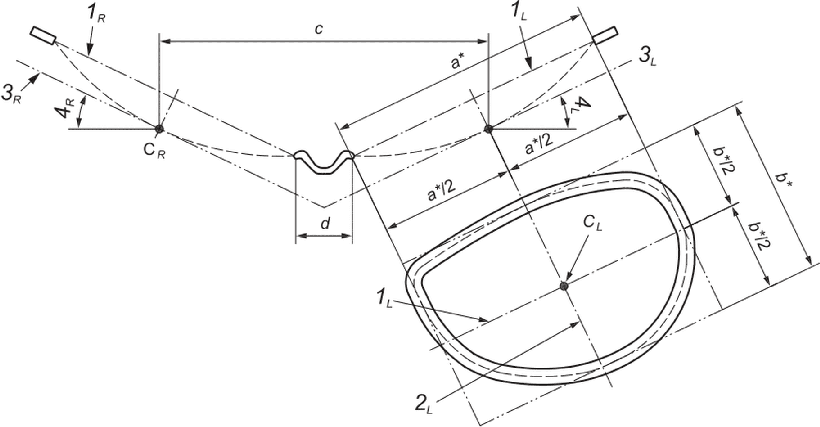

CR, CL - правый, левый геометрические центры линзы;
a - горизонтальный размер под линзу в рамке;
b - вертикальный размер под линзу в рамке; d - расстояние
между линзами; c - расстояние между геометрическими центрами
линз; 1R, 1L - правая, левая горизонтальные осевые линии;
2L - левая осевая линия; 3R, 3L - правая, левая касательная
к геометрическому центру линз, параллельная горизонтальной
осевой линии; 4R, 4L - правый и левый углы формы лица
Рисунок 4 - Межосевое расстояние в рамке, имеющей
значительный угол формы лица (пунктирными линиями обозначена
вершина канавки под установку линзы)

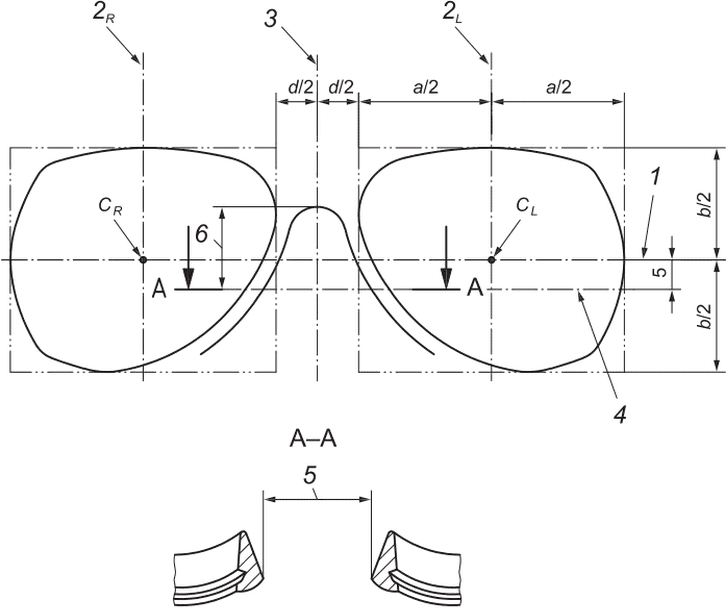

1 - горизонтальная осевая линия; 2R, 2L - правая, левая
вертикальная осевая линия; 3 - вертикальная ось симметрии;
4 - линия носовой перемычки; 5 - ширина носовой перемычки;
6 - высота носовой перемычки; CR, CL - правый, левый
геометрический центр линзы; a - горизонтальный размер
отверстия рамки; b - вертикальный размер отверстия рамки;
d - расстояние между линзами
Рисунок 5 - Дополнительные размеры очковой оправы
(вид спереди)
a) Очковая оправа с металлическими накладными мостиками
b) Очковая оправа без ободков
1 - горизонтальная осевая линия; 2 - линия носовой
перемычки; 3 - ширина носовой перемычки
Рисунок 6 - Ширина носовой перемычки
3.2.2 вертикальная осевая линия: Вертикальная прямая линия, проходящая через геометрический центр линз, используемая для определения вертикального размера габаритного прямоугольника. | vertical centreline |
Примечания 1 Для очков без оправы, с частичной оправой или с оправой без канавки под установку линзы габаритный прямоугольник описывается контурами линзы (т.е. линза вписана в габаритный прямоугольник). 2 Для очков с оправой, имеющей канавку под установку линзы, габаритный прямоугольник описывается внешними контурами канавки (т.е. контур канавки вписан в габаритный прямоугольник). 4 Для очков, имеющих изгиб лицевой части, откладываются две вертикальные осевые линии (2L и 2R). |
3.2.3 вертикальная ось симметрии: Вертикальная прямая линия, расположенная на равном удалении от носовых сторон габаритных прямоугольников правой и левой линз, т.е. середина расстояния между линзами. | vertical axis of symmetry vertical symmetry axis |
|
3.2.4 линия носовой перемычки: Вспомогательная горизонтальная линия, расположенная на 5 мм ниже горизонтальной осевой линии и предназначенная для определения ширины носовой перемычки. | bridge width line |
|
3.2.5 ширина носовой перемычки: Расстояние между оправами или краями линз, измеренное по линии носовой перемычки. | bridge width |
3.2.6 высота носовой перемычки: Вертикальное расстояние от линии носовой перемычки до нижнего края носовой перемычки, измеренное вдоль вертикальной оси симметрии. | bridge height |
Примечания 2 При указании высоты носовой перемычки у несимметричных очков, у которых нижний край носовой перемычки смещен относительно вертикальной оси симметрии, должно быть сделано соответствующее примечание. |
3.2.7 длина до заушника: Длина боковой дужки очковой оправы, измеряемая от оси вращения крепежного элемента до заушника, измеренная по оси симметрии боковой дужки. | length to bend |
|
3.2.8 длина заушника: Длина заушника, измеренная по оси симметрии боковой дужки. | length of drop |
|
3.2.9 полезный диаметр рамки: Удвоенное наибольшее расстояние от геометрического центра линзы до вершины канавки для установки линзы в миллиметрах. | frame effective diameter |
Примечания 1 Полезный размер рамки соответствует минимальному размеру круглой линзы, которая после обрезки до формы линзы с геометрическим центром может быть установлена в рамку. 2 Для рамки в форме полуободка и трехсоставной полезный диаметр определяется по расстоянию от геометрического центра линзы до внешнего края линзы. Единица измерения полезного диаметра рамки - мм. |

C - геометрический центр линзы; a* - горизонтальный размер
до вершины канавки под установку линзы; b* - вертикальный
размер до вершины канавки под установку линзы;
r - наибольшее расстояние от геометрического центра линзы
до вершины канавки под установку линзы
Рисунок 7 - Окружность, показывающая контур
необработанной линзы
3.2.10 форма линзы: Описание внешнего контура линзы с указанием горизонтали и носовой стороны. | lens shape |
Примечание - Термин "форма линзы" относится к форме гипотетических линз, которые подходят к очковой оправе: - для линзы, имеющей скошенный край, самый внешний край линзы, линзы, имеющей скос или профиль кромки, соответствующий дизайну изготовителя, или угол скоса, или профиль кромки, соответствующий определенной канавке, и ширину скоса, превышающую ширину канавки спереди; - для линзы, имеющей плоскую или рифленую кромку, самый внешний край линзы. |
3.2.11 плоскость лицевой части очковой оправы: Плоскость, построенная через вертикальные осевые линии правой и левой форм линзы. | plane of the spectacle front |
Примечания 1 В случае если вертикальные осевые линии не параллельны, плоскость строится приблизительно. |

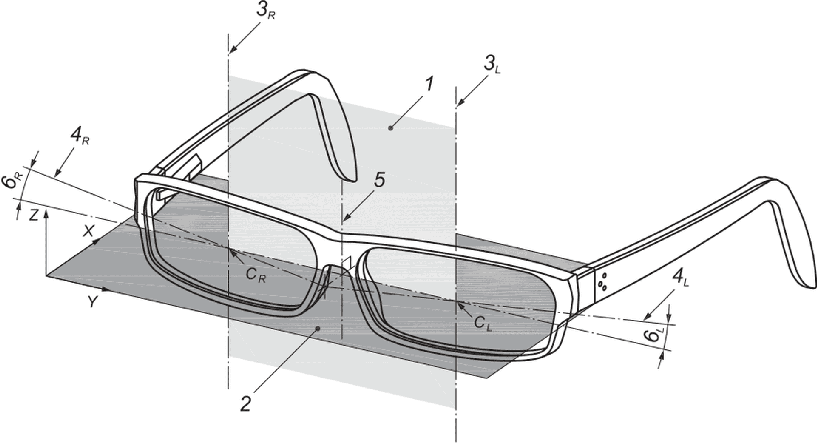

1 - плоскость лицевой части очковой оправы; 2 - плоскость
XY, перпендикулярная плоскости 1; 3R, 3L - правая, левая
вертикальные осевые линии; 4R, 4L - правая, левая
горизонтальные осевые линии; 5 - вертикальная ось симметрии;
6R, 6L - правый, левый углы формы лица, измеренные
в проекции на плоскость 2; CR, CL - правый, левый
центры рамки
Рисунок 8 - Трехмерное схематическое изображение плоскости
лицевой части очков и углов формы лица
3.2.12 плоскость линзы: Плоскость, построенная через вертикальную и горизонтальную осевые линии линзы. | plane of the lens |
Примечания 1 При построении плоскости линзы вертикальная и горизонтальная осевые линии опираются на плоскость канавки под установку линзы. Для безободковых и полуободковых очков - на эквиваленте плоскости канавки под установку линзы. |
3.2.13 угол формы лица; угол обтягивания: Угол между плоскостью лицевой части очковой оправы и правой или левой плоскостью линзы. | face form angle, wrap angle |
Примечания 1 Угол формы лица считается положительным, если височная сторона плоскости линзы расположена сзади от носовой стороны. 2 Углы формы лица указывают как среднее значение правого и левого углов. Для очковой оправы с различными левым и правым углом формы лица должны быть указаны оба значения. |
3.2.14 угол наклона дужки; боковой угол; угол у дужки: Вертикальный угол между осью симметрии боковой дужки в открытом состоянии (или линия, проведенная через центр шарнирного элемента, и край дужки, который соприкасается с верхней частью уха) и перпендикуляром к плоскости лицевой части очковой оправы, касающейся ближней поверхности корпуса очковой оправы вдоль вертикальной осевой линии. | side angle, angle of side, frame pantoscopic angle |
Примечания 1 Если очковая оправа имеет полуободковую или безободковую конструкцию, за исходную линию, от которой откладывается перпендикуляр, принимается вертикальная линия, проведенная между нижним и верхним внутренним краем линз (демонстрационных или имитационных) или контура предполагаемых линз. 2 Общий угол наклона дужки считается положительным, если ось симметрии боковой дужки проходит ниже вспомогательной линии, проведенной из центра шарнирного элемента (если не указано другое). 3 Допустимая погрешность общего угла наклона дужки, связанная с тем, что определяется угол между осью симметрии дужки и перпендикуляром, а не между нижним краем дужки, который соприкасается с верхней частью уха, и перпендикуляром составляет 1,5°. |

1 - контрольная линия, касающаяся ближней поверхности
корпуса очковой оправы вдоль вертикальной осевой линии;
2 - перпендикуляр к контрольной линии; 3 - вспомогательная
линия, параллельная перпендикуляру 2 и проведенная из центра
шарнирного элемента; 4 - линия симметрии боковой дужки
и линия, соединяющая центр шарнирного элемента с нижним
краем дужки, который соприкасается с верхней частью уха;
5 - угол наклона дужки (в данном случае положительный)
Рисунок 9 - Угол наклона дужки
При описании системы размеров очковых оправ используют термины и
рисунки 1 -
4, приведенные в
3.1.
В
3.2 приведены дополнительные термины, относящиеся к системе линз, которые не рекомендуется использовать для описания системы размеров очковых оправ. Данные термины допускается применять при выдаче очков потребителю.
Система размеров очковых оправ основана на горизонтальных и вертикальных линиях и опорных точках. Данная система размеров необходима для изготовления, заказа и регулировки очковых оправ, а также для точной установки очковых линз в оправы.
В
приложении ДА приведены рекомендации по измерению размеров очковой оправы с поясняющими трехмерными рисунками, в том числе размеров, указанных на
рисунках 1 -
9.
Алфавитный указатель терминов на русском языке
высота носовой перемычки | |
диаметр рамки полезный | |
длина до заушника | |
длина заушника | |
длина боковой дужки очков общая | |
линия носовой перемычки | |
линия осевая вертикальная | |
линия осевая горизонтальная | |
ось симметрии вертикальная | |
плоскость линзы | |
плоскость лицевой части очковой оправы | |
размер линзовой рамки вертикальный | |
размер линзовой рамки горизонтальный | |
размер линзы вертикальный | |
размер линзы горизонтальный | |
расстояние между линзами | |
расстояние между центрами линз | |
система габаритных прямоугольников очков: | |
угол боковой | |
угол наклона дужки | |
угол обтягивания | |
угол у дужки | |
угол формы лица | |
форма линзы | |
центр линзы геометрический | |
ширина носовой перемычки | |
Алфавитный указатель эквивалентов терминов
на английском языке
angle of side | |
boxed centre | |
boxed centre distance | |
boxed lens system | |
bridge height | |
bridge width | |
bridge width line | |
distance between lenses | |
face form angle | |
frame effective diameter | |
frame pantoscopic angle | |
horizontal boxed lens size | |
horizontal centreline | |
horizontal lens size | |
length of drop | |
length to bend | |
lens shape | |
overall length of side | |
plane of the lens | |
plane of the spectacle front | |
side angle | |
vertical axis of symmetry | |
vertical boxed lens size | |
vertical centreline | |
vertical lens size | |
vertical symmetry axis | |
wrap angle | |
Алфавитный указатель буквенных обозначений
a | горизонтальный размер линзовой рамки, горизонтальный размер линзы | |
b | вертикальный размер линзовой рамки, вертикальный размер линзы | |
C | геометрический центр линзы | |
c | расстояние между центрами линз | |
d | расстояние между линзами | |
l | общая длина боковой дужки | |
(справочное)
РЕКОМЕНДАЦИИ ПО ИЗМЕРЕНИЮ РАЗМЕРОВ ОЧКОВОЙ ОПРАВЫ
В настоящем приложении приведены рекомендации по измерению размеров плоской очковой оправы (оправа с нулевым или очень малым углом формы лица). Тогда как использование очковых оправ со значительным углом формы лица означает, что замеры, выполненные в плоскости лицевой части очковой оправы, будут отличаться от замеров, выполненных в плоскости линз.
Примечание - Так, когда угол формы лица составляет 7°, при расстоянии между горизонтальной средней линией и геометрическим центром линзы 34 мм возникает разница в измерении по сравнению с плоской оправой в 0,25 мм (разница в измерении расстояния между горизонтальной средней линией и геометрическим центром линзы). Такая же разница в 0,25 мм появится у оправы с углом формы лица 5,5° и расстоянием между горизонтальной средней линией и геометрическим центром линзы в 54 мм.
На

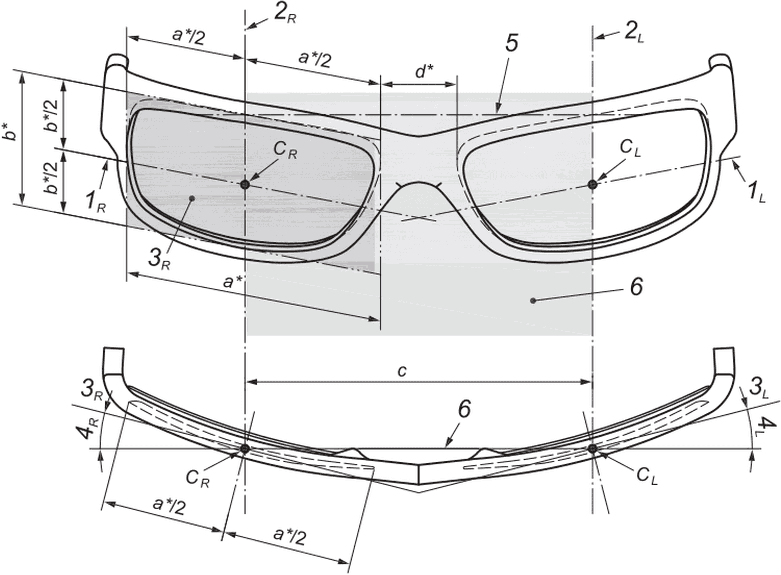

рисунке ДА.1 приведен общий трехмерный вид лицевой части очковой оправы, на
рисунках 4,
ДА.2 и
ДА.3 - расстояние между линзами и размеры линз в штучной упаковке, подлежащие измерениям.
1R, 1L - правая, левая горизонтальные осевые линии; 2R,
2L - правая, левая вертикальные осевые линии; 3R,
3L - правая, левая плоскости линз; 4R, 4L - правый, левый
угол формы лица; 5 - общая касательная к верхним краям линз;
6 - плоскость лицевой части очковой оправы;
a* - горизонтальный размер отверстия рамки;
b* - вертикальный размер отверстия рамки; c - расстояние
между центрами рамки; d* - расстояние между линзами; CR,
CL - правый, левый центры рамки (размеры a*, b* и d* указаны
до вершины канавки)
Рисунок ДА.1 - Общий трехмерный вид лицевой части
очковой оправы
На
рисунках ДА.2 и
ДА.3 расстояние между линзами и размеры линз в плоскости линзы, подлежащие измерениям.
d - расстояние между линзами
Рисунок ДА.2 - Расстояние между линзами в плоскости лицевой
части очковой оправы, подлежащее измерению
a - горизонтальный размер линзы; b - вертикальный размер
линзы; CR, CL - правый, левый геометрические центры линзы
Рисунок ДА.3 - Горизонтальные и вертикальные размеры линз
в плоскости линзы, подлежащие измерениям
(справочное)
СОПОСТАВЛЕНИЕ СТРУКТУРЫ НАСТОЯЩЕГО СТАНДАРТА СО СТРУКТУРОЙ
ПРИМЕНЕННОГО В НЕМ МЕЖДУНАРОДНОГО СТАНДАРТА
Таблица ДБ.1
Структура настоящего стандарта | Структура международного стандарта ISO 8624:2020 |
Алфавитный указатель терминов на русском языке | Приложение A |
Алфавитный указатель эквивалентов терминов на английском языке | Библиография |
| - |
| - |
Приложение ДБ Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта | - |
Примечание - Сопоставление структуры стандартов приведено начиная с алфавитного указателя, т.к. разделы стандартов и их иные структурные элементы (за исключением предисловия и введения) идентичны. |
УДК 681.7.072.42:006.354 | |
Ключевые слова: оптика и фотоника, офтальмологическая оптика, очковые оправы, термины и определения, система измерений |
