При выполнении измерений применяют следующие средства измерений, вспомогательные устройства, материалы и реактивы:
- потенциостат, обеспечивающий поддержание потенциала минус 300 мВ и регистрацию силы тока, значение которого не ниже максимальных пороговых значений силы тока для данного типа сталей;
- ячейка стеклянная трехэлектродная электрохимическая термостатированная объемом не менее 100 см3;
- электрод сравнения - хлорсеребряный электрод сравнения по ГОСТ 17792;
- электрод вспомогательный - графитовый, углеситалловый, стеклоуглеродный, платиновый или из платинированного титана;
- весы лабораторные аналитические с допускаемой абсолютной погрешностью не более +/- 0,01 г по ГОСТ Р 53228;
- штангенциркуль ШЦ-1-100 мм, цена деления 0,02 мм, погрешность +/- 0,02 мм по ГОСТ 166;
- шкурка шлифовальная размера зернистости от P100 единиц (размер зерна 125 - 160 мкм) до P1200 единиц (размер зерна 10 - 14 мкм) по ГОСТ Р 52381 (см. также [1], [2], [3]). Окончательную шлифовку осуществляют на шкурке P1200;
- термометр с возможностью измерения температуры в диапазоне от 0 °C до 50 °C по ГОСТ 28498;
- колбы мерные лабораторные стеклянные 2-1000-2 по ГОСТ 1770;
- натрий хлористый, квалификации "х. ч." по ГОСТ 4233;
- магний хлористый, квалификации "ч. д. а." по ГОСТ 4209;
- калий хлористый, квалификации "х. ч." по ГОСТ 4234;
- вода дистиллированная по ГОСТ Р 58144;
- капилляр Габера-Луггина;
- парафин для лабораторных целей марок Т-1, Т-2, Т-3, С по ГОСТ 23683;

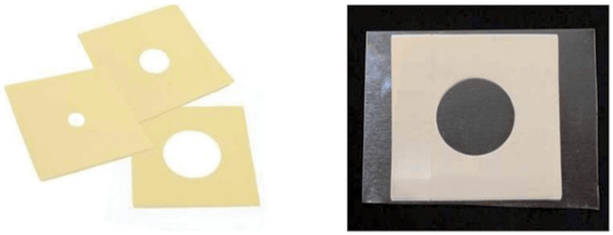

- маски электрохимические для образцов, ограничивающие рабочую поверхность площадью от 1 до 2 см2 (взамен использования парафина).
Примечания
1 Допускается использование химического стакана объемом не менее 100 см3 взамен использования электрохимической ячейки.
2 Не допускается подтекание электролита под изолирующую электрохимическую маску.
3 Допускается использование других средств измерений, вспомогательных устройств, реактивов и материалов с метрологическими и техническими характеристиками не хуже указанных. Средства измерений должны быть поверены, иметь техническую документацию, свидетельства о поверке по [4], а испытательное оборудование - аттестаты по ГОСТ Р 8.568.
6.1 Сущность метода
Коррозионную стойкость сталей в испытательном растворе определяют потенциостатическим методом по значению плотности тока стабилизации, протекающего на поверхности образца при его потенциостатической выдержке и зависящего от интенсивности анодного растворения стали.
Плотность тока стабилизации, установившаяся при потенциостатической выдержке образца в испытательном растворе, зависит от интенсивности коррозионных процессов на его поверхности, что позволяет использовать данную величину как характеристику коррозионной стойкости.
График изменения силы тока от времени при постоянном потенциале E = -300 мВ (по отношению к насыщенному хлорсеребряному электроду сравнения, далее - н.х.с.э.) приведен на рисунке 2.
![]() Рисунок 2 - График изменения силы тока от времени (3600 с)
I = f(t) при значении потенциала выдержки, равном минус 300 мВ (н.х.с.э.)
Сразу после включения потенциостатической поляризации рабочего электрода сила тока в системе интенсивно растет, что связано с протеканием процессов растворения железа и других соединений на поверхности образца. Через некоторое время сила тока перестает возрастать с течением времени или возрастает незначительно. Установившееся значение силы тока, называемое силой тока стабилизации, отражает состояние наибольшей интенсивности анодного растворения исследуемого образца в данных условиях. Указанная величина, отнесенная к площади рабочей поверхности образца, называемая плотностью тока стабилизации, является результатом проведения измерений и параметром оценки коррозионной стойкости образца.
Испытания проводят при значении потенциала выдержки E = -300 мВ (н.х.с.э.).
Продолжительность выдержки образца в испытательном растворе должна быть достаточной для достижения стабилизации тока. Максимальное время выдержки образца составляет 3600 с. Время выдержки может быть уменьшено, если достижение стабилизации тока произойдет за меньшее время. Если в течение 1000 с плотность тока изменяется менее чем на 0,10 мА/см2, то максимальная плотность тока достигнута и измерения можно прекращать. При этом фиксируют последнее из измеренных значений.
Если сила тока (и соответственно плотность тока) анодного растворения не достигает стабилизации за максимальное время выдержки образца, то за значение плотности тока стабилизации принимают максимально достигнутое значение силы тока за 3600 с.
Если в ходе испытания происходит резкое изменение силы тока (провал графика, обрыв и пр.) из-за некорректной работы оборудования (потенциостата), следует устранить неполадки, поставить новый образец и провести испытания повторно.
Заключение о коррозионной стойкости исследуемой стали делают на основе сопоставления результата измерения плотности тока стабилизации с пороговым значением плотности тока стабилизации. Пороговое значение плотности тока стабилизации указывают в требованиях на металлопродукцию.
При выполнении измерений по данной методике соблюдают следующие требования.
7.1 При работе с реактивами соблюдают требования безопасности, установленные для работы с токсичными, едкими и легковоспламеняющимися веществами по ГОСТ 12.1.007, ГОСТ 12.1.005.
7.2 Обучение работников правилам безопасности труда проводят согласно ГОСТ 12.0.004.
7.3 При выполнении измерений с использованием потенциостата соблюдают правила электробезопасности в соответствии с ГОСТ 12.1.019 и инструкцией по эксплуатации прибора.
7.4 Помещение, предназначенное для проведения испытаний, должно быть оборудовано приточно-вытяжной вентиляцией.
К выполнению измерений и обработке их результатов допускают лиц с высшим или средним образованием, изучивших требования настоящего стандарта, эксплуатационной документации на средства измерений и вспомогательные устройства, прошедших инструктаж по охране труда и получивших допуск к самостоятельной работе.
При выполнении измерений соблюдают следующие условия:
- температура воздуха ..................... (25 +/- 5) °C;
- температура испытательного раствора ..... (22 +/- 1) °C;
- относительная влажность воздуха, не более 90%;
- атмосферное давление .................... от 84,0 до 106,7 кПа
(от 630 до 800 мм рт. ст.).
10.1 Отбор проб проводят из проката или готовой трубы. Место отбора проб определяют требованиями нормативных документов на соответствующий тип металлопродукции.
При отборе проб необходимо исключить методы отбора, приводящие к влиянию механической обработки (нагреву) той части пробы, из которой изготавливают образцы.
Из отобранных проб вырезают образцы размером 20 x 40 мм. Если в нормативном документе на поставку не оговорена толщина образца, то она должна быть от 2 до 6 мм. При необходимости уменьшения толщины образца его шлифуют с противоположной от рабочей поверхности стороны до достижения необходимых размеров. Во избежание нагрева образца при шлифовании используют смазочно-охлаждающую жидкость.
10.2 Поверхность образца подготавливают путем механического шлифования до значений шероховатости, указанных в таблице 2, при этом толщина удаляемого в процессе шлифования слоя металла со стороны рабочей поверхности не должна превышать 0,5 мм.
Таблица 2
Значение шероховатости поверхности образца по ГОСТ 2789
при проведении электрохимических измерений
Рабочую поверхность образца подготавливают на одной из сторон проката или на внутренней поверхности трубы. Площадь рабочей поверхности образца должна составлять от 1,00 до 2,00 см2.
10.3 Остальную поверхность образца изолируют с помощью жидкого парафина или другого диэлектрика, исключающего контакт испытательного раствора с металлом. Расплавленный парафин наносят на образец с помощью кисти или любым другим способом.
Для ограничения площади рабочей поверхности образца допускается применять электрохимические маски. При использовании электрохимической маски требуется тщательно изолировать парафином боковые и обратную стороны образца.
Поверхность предварительно очищенного от загрязнений образца перед нанесением парафина обезжиривают этанолом или ацетоном.
10.4 После изоляции образца проводят измерение площади полученной рабочей поверхности с точностью до 0,01 см2 (при применении электрохимических масок с фиксированной площадью рабочей поверхности площадь не определяют).
10.5 Не допускается выпрямление образцов труб при подготовке к контролю.

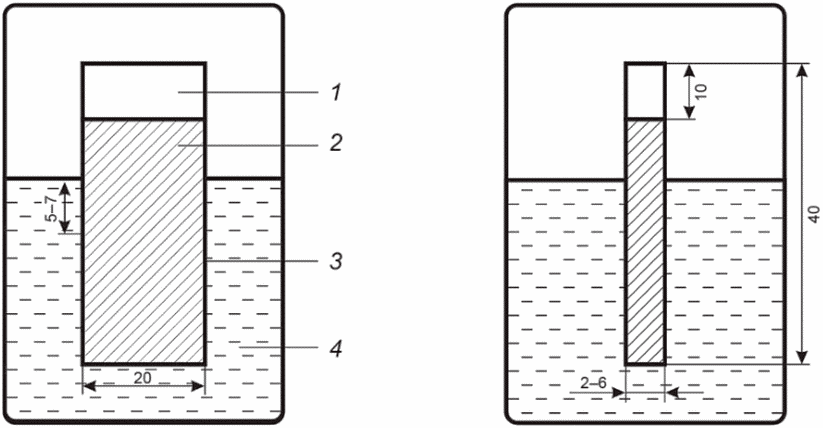

10.6 Геометрические размеры образца и его расположение в электрохимической ячейке - в соответствии с рисунком 3.
![]() 1 - участок крепления в держателе
без диэлектрического покрытия; 2 - изолированный участок
(парафин или электрохимическая маска); 3 - рабочая
поверхность образца; 4 - испытательный раствор
и его расположение в электрохимической ячейке
11.1 Приготовление испытательного раствора
Для приготовления испытательного раствора взвешивают (10,00 +/- 0,01) г хлористого натрия (NaCl) и (3,50 +/- 0,01) г 6-водного хлористого магния (MgCl2·6H2O). Навески растворяют в 1000 см3 дистиллированной воды. Испытательный раствор хранят в герметично закрытой посуде. Срок хранения раствора - 30 сут.
Испытательный раствор подлежит замене после каждого испытания.
11.2 Приготовление насыщенного раствора хлористого калия - в соответствии с паспортом электрода сравнения.
11.3 Подготовка электрохимической установки
Подготовку потенциостата и его подключение к электрохимической ячейке проводят в соответствии с руководством по эксплуатации.
Потенциостат подключают к персональному компьютеру (ПК) с установленным программным обеспечением (поставляется в комплекте с потенциостатом). Потенциостат прогревают, проверяют корректность настроек и калибровки.
Перед проведением измерений собирают установку, пример которой приведен в приложении А, состоящую из трехэлектродной электрохимической ячейки с комплектом электродов, образца, представляющего рабочий электрод, и потенциостата.
Подготовку используемой электрохимической ячейки, электрода сравнения и вспомогательного электрода проводят в соответствии с их эксплуатационной документацией.
Электрод сравнения заполняют насыщенным раствором хлористого калия и выдерживают не менее 48 ч для установления равновесного значения потенциала. После проведения измерений электрод сравнения помещают в насыщенный раствор хлористого калия. Хранение хлорсеребряного электрода на воздухе запрещено. Рекомендуется один раз в 4 - 6 мес заменять рабочий электролит в электроде.
Электрохимическую ячейку заполняют испытательным раствором в количестве не менее 75 см3, после чего устанавливают электрод сравнения и вспомогательный электрод (см. рисунок А.1 приложения А). Рабочий электрод, закрепленный в держателе (например, зажим типа "крокодил") погружают в испытательный раствор так, чтобы расстояние от уровня испытательного раствора до верхней части рабочей поверхности образца всегда было одинаковым (от 5 до 7 мм), независимо от размера ячейки и объема испытательного раствора в ней (см. рисунок 3).
Рабочий электрод устанавливают так, чтобы рабочая поверхность образца была обращена к электроду сравнения и вспомогательному электроду. Расстояние между рабочим и вспомогательным электродом составляет (30 +/- 2) мм. Носик капилляра Габера-Луггина, в который помещают электрод сравнения, располагают на расстоянии (3,0 +/- 0,5) мм от центра рабочей поверхности образца. Электроды с помощью специальных проводов подключают к соответствующим разъемам потенциостата.
Температуру испытательного раствора измеряют перед началом испытания и поддерживают постоянной в течение всего опыта. Испытание начинают при достижении температуры испытательного раствора (22 +/- 1) °C. Допускается использование термостата для поддержания температуры испытательного раствора.
В настройках потенциостата задают: диапазон потенциала, если это предусмотрено конструкцией прибора; значение потенциала выдержки E = -300 мВ (н.х.с.э.); рабочий диапазон силы тока, в зависимости от ожидаемого максимального значения силы тока в конце опыта, либо режим автоподбора. Включают регистрацию измерений (сила тока, потенциал, время) и поляризацию ячейки. Выдержку образца при заданном потенциале проводят в течение 3600 с или менее (см. 6.2) до момента установления тока стабилизации, значение которого фиксируют.
По окончании измерений выключают режим регистрации и поляризацию ячейки. После этого отключают кабель от рабочего электрода и извлекают его из ячейки.
где I - сила тока стабилизации, мА;
S - площадь рабочей поверхности образца, см2.
13.2 Выполнение измерений проводят на трех образцах от партии (плавки) металлопродукции (труб, проката) и вычисляют плотность тока стабилизации j по 13.1, получая соответственно значения (j1, j2, j3), мА/см2.
13.3 За результат измерений принимают среднее арифметическое результатов трех параллельных измерений
, (2)где ji (j1, j2, ...) - результаты параллельных измерений плотности тока стабилизации, мА/см2;
jmax, jmin - максимальное и минимальное значения, из полученных n результатов измерений плотности тока стабилизации, мА/см2;
n - число параллельных измерений (количество образцов), n = 3;
CR0,95(n) - значение критического диапазона для уровня вероятности P = 0,95 и n результатов измерений, определяемое по формуле
, (4) , (5)где
f(n) - коэффициент критического диапазона, значения которого зависят от числа измерений и представлены в таблице 3.
Таблица 3
Коэффициенты критического диапазона f(n)
Коэффициенты критического диапазона для других значений n приведены в ГОСТ Р ИСО 5725-6-2002 (таблица 1).
Если условие приемлемости (3) не выполняется, проводят дополнительное измерение на резервном образце и получают еще один результат j4, мА/см2.
За результат измерений принимают среднее арифметическое значение результатов измерений на четырех образцах, если выполняется условие приемлемости (3) для n = 4.
Если условие приемлемости (3) не выполняется, то согласно ГОСТ Р ИСО 5725-6 за результат измерений принимают медиану всех n измерений. Для n = 4 медиану находят по формуле
, (6)где j2 - второй наименьший результат из n параллельных измерений плотности тока стабилизации, мА/см2;
j3 - третий наименьший результат из n параллельных измерений плотности тока стабилизации, мА/см2.
13.4 Результат измерений в документах, предусматривающих его использование, представляют в виде:
, (7)где
Таблица 4
Значения коэффициента Стьюдента
значениях коэффициента доверия
. (8)При P = 0,95 и n = 3,
![]() .При P = 0,95 и n = 4,
![]() .13.5 Подсчет приемлемости измерений и окончательного результата контроля допускается проводить с помощью программного обеспечения.
14.1 Контроль качества результатов измерений в лаборатории при реализации методики выполняют по ГОСТ Р ИСО 5725-6, используя контроль стабильности стандартного отклонения промежуточной прецизионности по ГОСТ Р ИСО 5725-6-2002 (пункт 6.2.3). Проверку стабильности осуществляют с применением контрольных карт Шухарта.
14.2 Периодичность контроля стабильности результатов выполняемых измерений регламентируют в руководстве по качеству лаборатории.
14.3 Рекомендуется устанавливать контролируемый период так, чтобы количество результатов контрольных измерений было от 20 до 30.
14.4 При систематических неудовлетворительных результатах контроля выясняют причины этих отклонений, в том числе проводят смену реактивов, проверяют работу оператора.
(справочное)

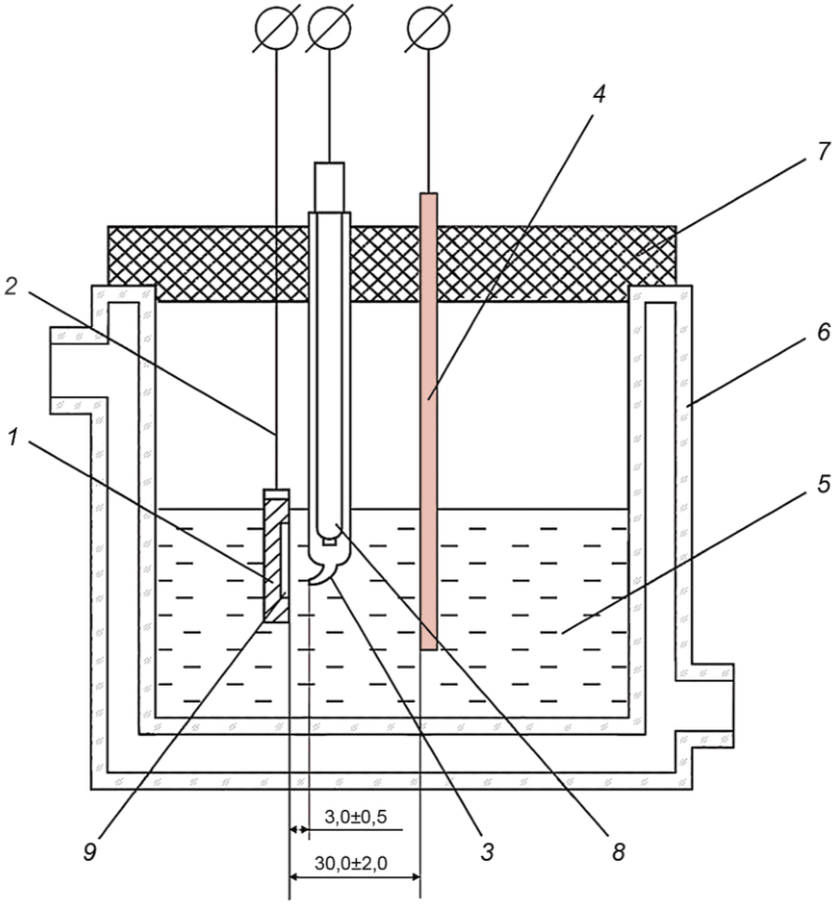

![]() 1 - рабочий электрод; 2 - держатель; 3 - капилляр
Габера-Луггина; 4 - вспомогательный электрод;
5 - испытательный раствор; 6 - корпус электрохимической
ячейки; 7 - крышка электрохимической ячейки;
8 - электрод сравнения; 9 - рабочая поверхность образца
