"ГОСТ Р ИСО 17907-2022. Национальный стандарт Российской Федерации. Суда и морские технологии. Элементы якорно-швартовного устройства, применяемые при одноточечной швартовке танкера. Технические требования и методы испытаний"
(утв. и введен в действие Приказом Росстандарта от 27.12.2022 N 1604-ст)

1 ПОДГОТОВЛЕН Научно-исследовательским институтом стандартизации и сертификации "Лот" (НИИ "Лот") Федерального государственного унитарного учреждения "Крыловский государственный научный центр" (ФГУП "Крыловский государственный научный центр") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 005 "Судостроение"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2022 г. N 1604-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 17907:2014 "Суда и морские технологии. Элементы якорно-швартовного устройства танкера, применяемые при одноточечной швартовке судна" (ISO 17907:2014 "Ships and marine technology - Single point mooring arrangements for conventional tankers", IDT).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт устанавливает технические требования и методы испытаний элементов якорно-швартовного устройства танкера, таких как цепные стопоры, швартовные клюзы и роульсы, применяемые при швартовке судна к одноточечному причалу.

Настоящий стандарт распространяется на танкеры, газовозы и химовозы при швартовке к одноточечному причалу.

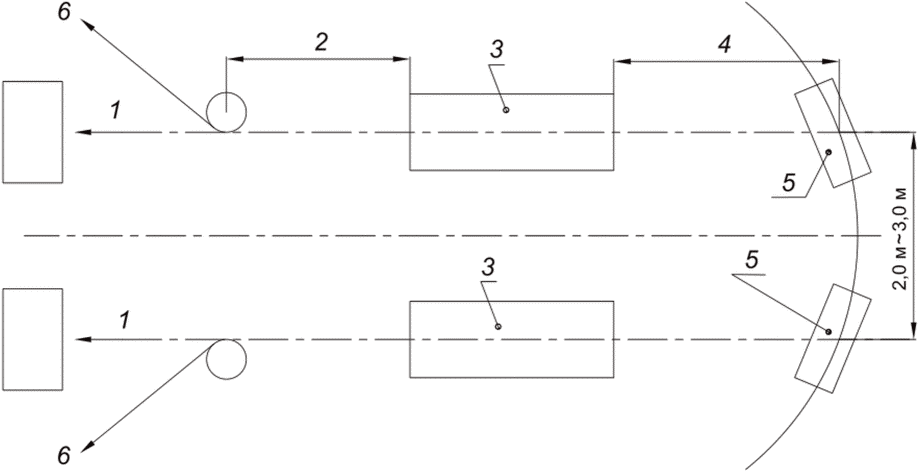

Общая схема якорно-швартовного устройства танкера приведена на рисунках 1 и 2.

a) Требования к количеству цепных стопоров и нагрузке приведены в таблице 1.

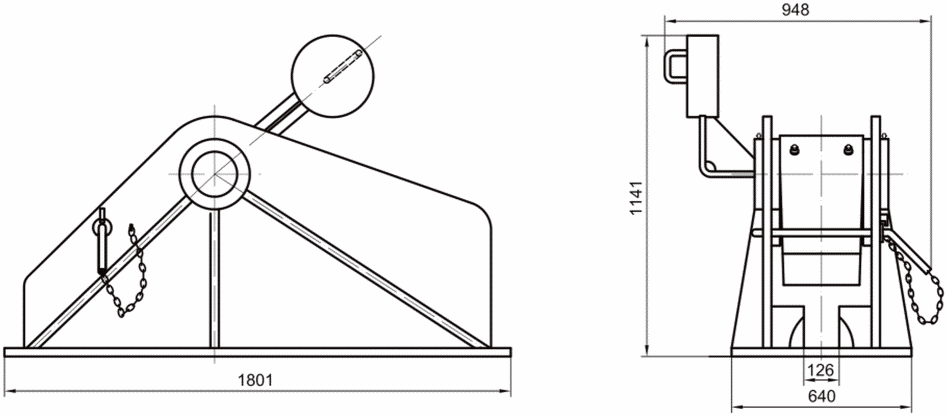

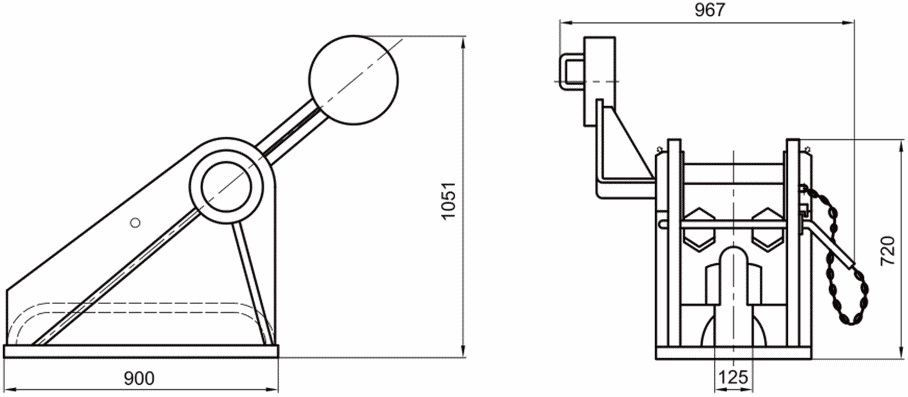

b) Общие типы цепных стопоров приведены в приложении A.

c) Конструкция цепного стопора в закрытом положении должна предотвращать износ цепей при трении из-за внезапного рывка.

d) Действующее усилие на цепной стопор не должно превышать 245 Н.

e) Детали цепного стопора следует изготавливать из стального литья, поковок или проката, которые соответствуют действующим стандартам.

f) Детали цепного стопора не должны иметь дефектов, таких как трещины, песочные включения и поры, влияющих на их эксплуатацию.

g) Когда цепной стопор приварен к основанию, прочность сварного шва должна быть такой, чтобы он мог выдерживать нагрузку, равную двум минимальным безопасным рабочим нагрузкам SWL. Если цепной стопор крепится к основанию болтами, тогда для предотвращения сдвига должны быть предусмотрены упоры.

h) Если на судне предусмотрено устройство аварийной буксировки, тогда цепной стопор, предназначенный для швартовки к одноточечному причалу, также может быть использован в качестве цепного стопора для аварийной буксировки.

a) Требования к конфигурации и нагрузке швартовных клюзов должны быть сопоставимы с требованиями к цепным стопорам, предназначенным для швартовки к одноточечному причалу.

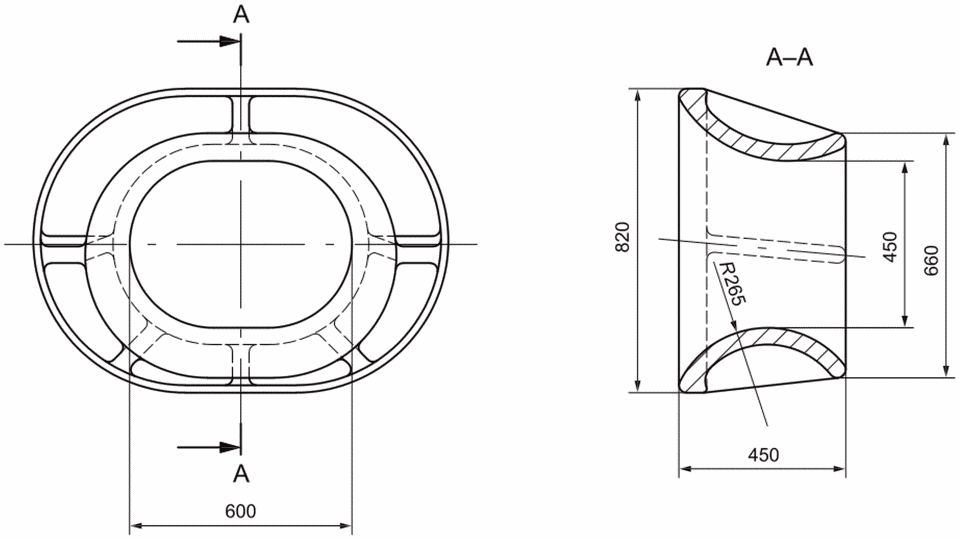

b) Общий тип швартовного клюза приведен в приложении B.

c) Швартовные клюзы должны быть замкнутого типа с размерами отверстия не менее 600 мм в ширину и 450 мм в высоту.

d) Прочность швартовного клюза должна быть достаточной для всех соответствующих углов буксировки, т.е. до 90° от диаметральной плоскости до левого и правого борта и 30° по вертикали вверх и вниз.

e) Швартовные клюзы могут быть изготовлены из стального литья, поковок или проката, которые соответствуют действующим стандартам.

f) Элементы швартовных клюзов не должны иметь дефектов, таких как трещины, песочные включения и поры, влияющих на их эксплуатацию.

g) Если на судне предусмотрено устройство аварийной буксировки, тогда швартовный клюз, предназначенный для швартовки к одноточечному причалу, также может быть использован в качестве швартовного клюза для аварийной буксировки.

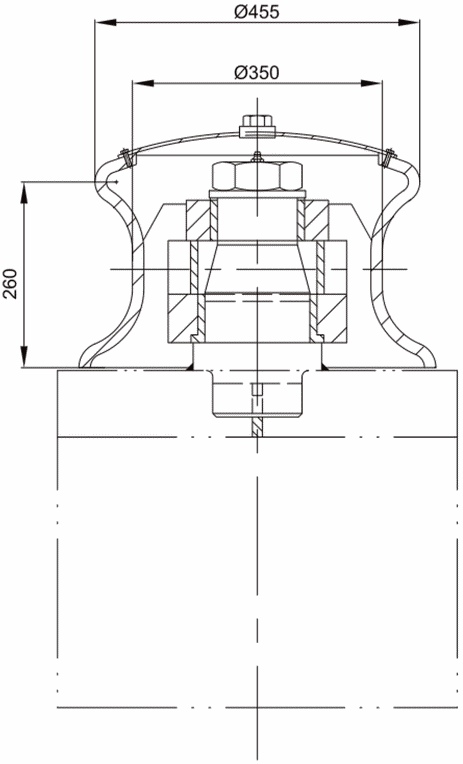

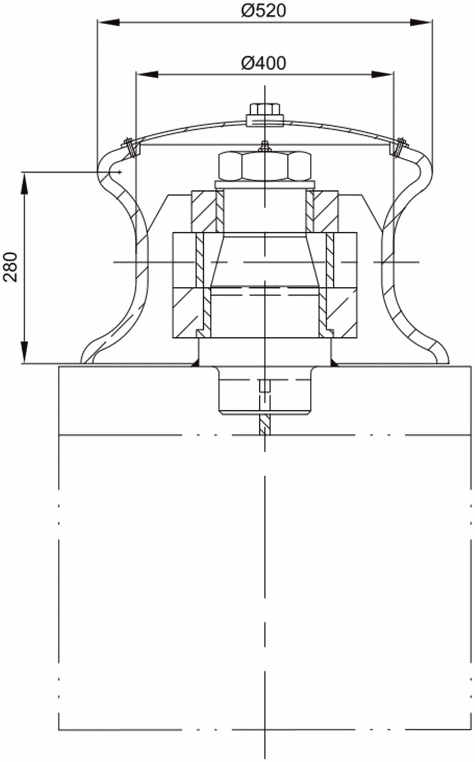

a) Основные типы роульсов приведены в приложении C.

b) Роульсы должны выдерживать горизонтальную нагрузку, равную большему из двух значений:

- 225 кН;

- результирующей силы от возможного натяжения в швартове, равного 225 кН.

c) Общие характеристики соответствуют для роульсов диаметром 350, 400 и 450 мм.

d) Роульсы могут быть изготовлены из стального литья, поковок или проката, которые соответствуют действующим стандартам.

e) Элементы роульсов не должны иметь дефектов, таких как трещины, песочные включения и поры, влияющих на их эксплуатацию.

При испытании стального литья физический и химический контроль следует проводить на тестовых образцах. Результаты контроля должны соответствовать действующим стандартам на материалы. Магнитопорошковую дефектоскопию следует проводить после чистовой обработки поверхности литых деталей. Изделия не должны иметь дефектов, таких как трещины, песочные включения и поры, влияющих на их эксплуатацию.

При испытании кованых изделий физический и химический контроль следует проводить на тестовых образцах. Результаты контроля должны соответствовать действующим стандартам на материалы. Ультразвуковую дефектоскопию следует проводить в соответствии с требованиями к поковкам группы II. Изделия не должны иметь трещин, расслоений или других дефектов, влияющих на их эксплуатацию.

Контроль качества основных сварных соединений должен быть проведен внешним осмотром и методом ультразвуковой дефектоскопии. Сварные швы должны иметь гладкую и плоскую поверхность и не иметь дефектов, таких как трещины, песочные включения и поры, влияющих на их эксплуатацию.

При испытании на прочность цепного стопора нагрузка должна быть приложена по оси цепи в направлении натяжения в течение 1 мин. После испытания должна быть проведена магнитопорошковая дефектоскопия элементов цепного стопора. Основные сварные швы и отливки не должны иметь дефектов, влияющих на их эксплуатацию.

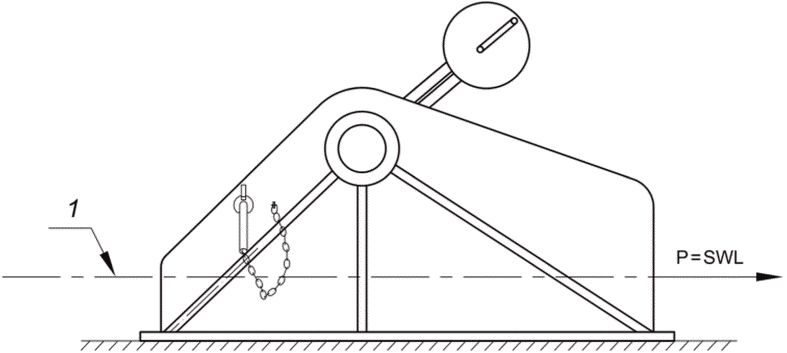

Схема испытания цепного стопора приведена на рисунке 3.

При рабочем испытании цепного стопора следует установить балансировочный груз массой 25 кг и убедиться в том, что усилие, действующее на цепной стопор, приложенное перпендикулярно к рабочему рычагу, не превышает 245 Н в соответствии с методом балансировки рычага.

При испытании стального литья физический и химический контроль следует проводить на тестовых образцах. Результаты контроля должны соответствовать действующим стандартам на материалы. Магнитопорошковую дефектоскопию следует проводить после чистовой обработки поверхности литых деталей. Изделия не должны иметь дефектов, таких как трещины, песочные включения и поры, влияющих на их эксплуатацию.

При испытании кованых изделий физический и химический контроль следует проводить на тестовых образцах. Результаты контроля должны соответствовать действующим стандартам на материалы. Ультразвуковую дефектоскопию следует проводить в соответствии с требованиями к поковкам группы II. Изделия не должны иметь трещин, расслоений или других дефектов, влияющих на их эксплуатацию.

Контроль качества основных сварных соединений должен быть проведен внешним осмотром и методом ультразвуковой дефектоскопии. Сварные швы должны иметь гладкую и плоскую поверхность и не иметь дефектов, таких как трещины, песочные включения и поры, влияющих на их эксплуатацию.

При испытании на прочность швартовного клюза нагрузку следует прикладывать в течение 1 мин. После испытания должна быть проведена магнитопорошковая дефектоскопия элементов швартовного клюза. Основные сварные швы и отливки не должны иметь дефектов, влияющих на их эксплуатацию.

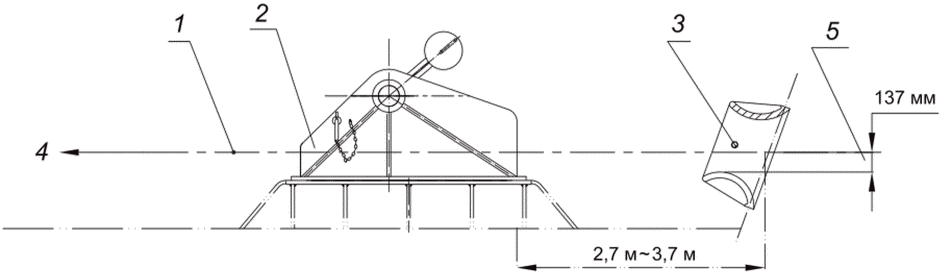

Схема испытания швартовного клюза приведена на рисунке 4.

При испытании стального литья физический и химический контроль следует проводить на тестовых образцах. Результаты контроля должны соответствовать действующим стандартам на материалы. Магнитопорошковую дефектоскопию следует проводить после чистовой обработки поверхности литых деталей. Изделия не должны иметь дефектов, таких как трещины, песочные включения и поры, влияющих на их эксплуатацию.

При испытании кованых изделий физический и химический контроль следует проводить на тестовых образцах. Результаты контроля должны соответствовать действующим стандартам на материалы. Ультразвуковую дефектоскопию следует проводить в соответствии с требованиями к поковкам группы II. Изделия не должны иметь трещин, расслоений или других дефектов, влияющих на их эксплуатацию.

Контроль качества основных сварных соединений должен быть произведен внешним осмотром и методом ультразвуковой дефектоскопии. Сварные швы должны иметь гладкую и плоскую поверхность и не иметь дефектов, таких как трещины, песочные включения и поры, влияющих на их эксплуатацию.

При испытании на прочность роульса нагрузка должна быть приложена в течение 1 мин. После испытания роульс должен нормально вращаться без торможения, как показано на рисунке 5.

На каждом элементе якорно-швартовного устройства танкера при одноточечном способе швартовки должна быть нанесена маркировка, содержащая:

a) минимальную безопасную рабочую нагрузку SWL;

b) дату или серийный номер изготовителя.

Маркировка должна быть четко обозначена на видном месте.
