"ГОСТ Р 70473-2022. Национальный стандарт Российской Федерации. Автомобильные транспортные средства. Безопасность перевозки грузов. Прочность структуры кузова. Технические требования и методы испытаний"
(утв. и введен в действие Приказом Росстандарта от 30.12.2022 N 1722-ст)

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 056 "Дорожный транспорт"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. N 1722-ст

4 ВВЕДЕН ВПЕРВЫЕ

Большинство грузов, перевозимых автомобильным транспортом, в целях обеспечения безопасности перевозок и сохранности грузов необходимо надежно размещать и закреплять в кузовах грузовых автотранспортных средств и в грузовых контейнерах. При отсутствии крепления или недостаточно надежном креплении грузов вероятность возникновения дорожно-транспортных происшествий, сопровождаемых травмированием или гибелью людей, нанесением значительного материального ущерба, вызванного повреждением груза, транспортного средства, дорожного покрытия или элементов обустройства автомобильных дорог и улиц, существенно возрастает.

До настоящего времени в системе национальной стандартизации отсутствовало нормирование в отношении прочности стенок кузовов автотранспортных средств для перевозки грузов.

В то же время Европейским союзом накоплен и закреплен в нормативных правовых актах существенный опыт организации, осуществления и контроля операций, связанных с безопасностью перевозки грузов на автотранспортных средствах.

Настоящий стандарт разработан в целях ликвидации пробела в нормативном техническом регулировании в отношении безопасной перевозки грузов автомобильным транспортом. Принимая во внимание необходимость обеспечения безопасности международных грузоперевозок автомобильным транспортом, положения настоящего стандарта гармонизированы с положениями европейского аналога [1].

1.1 Настоящий стандарт распространяется на автомобильные транспортные средства (АТС) для перевозки грузов категорий N и O в соответствии с [2] и устанавливает технические требования и методы испытаний в отношении прочности элементов структуры кузова.

1.2 Настоящий стандарт не распространяется на АТС:

- сконструированные и изготовленные исключительно для перевозки грузов с особыми требованиями в отношении их крепления;

- цельнометаллические фургоны, в которых кузов и кабина являются интегрированной неделимой конструкцией.

Примечание - Требования к обеспечению безопасного крепления грузов в цельнометаллических фургонах приведены в [3].

В настоящем стандарте применены следующие термины с соответствующими определениями:

2.1 гибкое средство крепления: Оборудование, предназначенное для соединения груза с точками крепления, не являющееся постоянной частью АТС.

Примечание - Гибкое средство крепления состоит из элементов натяжения (например, ремня, цепи, троса), натяжных устройств (например, храпового механизма, лебедки, натяжного замка) и, при необходимости, соединительных элементов (например, крюка, рым-болта).

2.2 груз: Материальный объект, перевозимый АТС с момента его погрузки до момента разгрузки.

2.3 грузоподъемность АТС: Предусмотренная конструкцией АТС максимальная масса груза, который может быть перевезен АТС единовременно.

2.4 крепление груза (для АТС): Комплекс мер и средств, обеспечивающих при перевозке груза безопасное для человека и окружающей среды и сохранное состояние груза и АТС путем предотвращения смещения груза относительно АТС в виде скольжения или опрокидывания отдельной грузовой единицы и (или) разрушения штабеля грузовых единиц под действием нормативных для данного вида транспорта ускорений.

Примечание - Крепление груза осуществляют посредством применения запорных устройств, средств блокировки, гибких средств крепления (например, крепежного ремня, крепежной цепи, крепежного троса) или сочетания средств блокировки и гибких средств крепления для препятствия перемещению груза во всех направлениях.

2.5 стандартный кузов: Кузов АТС, отвечающий требованиям настоящего стандарта в отношении стандартных кузовов, который, в зависимости от массы груза и его трения с поверхностью пола кузова, может потребовать дополнительного крепления этого груза с помощью гибких средств крепления.

2.6 усиленный кузов: Кузов АТС, отвечающий требованиям настоящего стандарта в отношении усиленных кузовов.

2.7 фургон: Жесткий закрытый кузов АТС, предназначенный для перевозки грузов, требующих защиты от внешних воздействий.

В настоящем стандарте использованы следующие обозначения:

B - ширина испытательной поверхности, мм;

F - испытательная нагрузка, даН;

g - ускорение свободного падения принимается равным 10 м/с²;

H - высота испытуемой поверхности, мм;

L - длина испытуемой поверхности, мм;

P - масса базовой испытательной нагрузки, кг, установленная изготовителем АТС;

p - требуемое давление при испытаниях, мПа;

- угол наклона испытательной платформы при проведении испытаний на наклон, град.

4.1 Для целей настоящего стандарта кузов рассматривают как структуру и т.д., состоящую из следующих элементов: передняя, задняя, боковые стенки, пол и крыша. Как отдельный элемент также рассматривают расширитель пола кузова (при наличии).

4.2 Кузова подразделяют на следующие типы:

- фургон;

- кузов с откидными боковыми и задним бортами без тента;

- кузов с откидными боковыми и задним бортами и тентом;

- кузов, усиленный с боковых сторон, с тентом на боковых сторонах;

- иные типы.

4.3 Выполнение требований настоящего стандарта проверяют:

- для всей структуры кузова, как указано в 4.1;

- для отдельных типов кузовов, как указано в 4.2.

Если выполнение требований настоящего стандарта уже проверялось для отдельных элементов структуры кузова в составе других кузовов, эти элементы, тем не менее, подвергают проверке в составе данной структуры. Если структура кузова включает взаимозаменяемые элементы, то все эти элементы подвергают проверке. Если структура кузова представляет собой модульную конструкцию, то проверке подвергают отдельные модули, а также кузова в сборе, состоящие из отдельных модулей.

4.4 Выполнение требований настоящего стандарта подтверждают результатами испытаний и (или) расчетных исследований посредством одного из следующих методов:

а) статических испытаний посредством пневмооболочки;

б) статических испытаний посредством наклона АТС по ГОСТ Р 70472 <*>;

в) динамических испытаний (только для усиленных кузовов);

г) других методов испытаний, если подтверждена их эквивалентность методам испытаний, указанным в перечислениях а) - в);

д) расчетных методов, которые должны быть подтверждены одним из методов испытаний, указанных в перечислениях а), б) или в).

--------------------------------

<*> ГОСТ Р 70472 "Автомобильные транспортные средства. Безопасность перевозки грузов. Расчет сил крепления грузов".

4.5.1 При проведении статических испытаний, указанных в 4.4, перечисление а) или б), элементы кузова должны выдерживать испытательную нагрузку F в соответствии с таблицей 1.

Двухуровневыми могут быть только усиленные кузова (код XL).

На верхний уровень, который расположен на высоте половины высоты кузова, разрешается грузить не более 50% значения грузоподъемности АТС. Если конструктивно предусмотрена иная нагрузка верхнего уровня или иное расположение верхнего уровня по высоте, процентное соотношение между загрузкой верхнего и нижнего уровней должно быть соответствующим образом изменено.

При проведении статических испытаний, указанных в 4.4, перечисление а) или б), в зависимости от типа кузова и конструкции пола верхнего уровня, боковая стенка должна выдерживать испытательную нагрузку F в соответствии с таблицей 2. Особенности проведения испытаний см. в 5.2.6.

4.5.3 При проведении динамических испытаний, указанных в 4.4, перечисление в), состоящих из трех последовательных испытательных заездов для каждого проверяемого элемента кузова, соответствующий элемент кузова должен выдерживать испытательную нагрузку, возникающую при достижении значений ускорений в соответствии с таблицей 3. Если груз крепится за счет структуры АТС, то после испытания не допускается остаточных или пластических деформаций и разрывов в соответствующей стенке кузова и ее креплении к раме АТС. Средства, используемые для крепления груза, должны выполнить свою функцию. При использовании гибких средств крепления в них не допускается никаких повреждений.

4.5.4 Максимальная деформация структуры кузова при испытаниях должна быть не более 300 мм.

4.5.5 После окончания испытаний и (или) по результатам расчетных исследований не допускается остаточная деформация структуры кузова или другие изменения, которые могут повлиять на использование кузова по назначению. Как исключение, допускается остаточная деформация до 20 мм при 100% величины испытательной нагрузки, если такая деформация не оказывает влияния на использование кузова по назначению.

4.5.6 Если конструкция кузова предназначена для оснащения расширителем пола, эта деталь должна иметь высоту не менее 15 мм, чтобы соответствовать функциям крепления груза. Допускается также съемный расширитель пола эквивалентной прочности. При испытании расширителя пола его упругая деформация не должна превышать 20 мм. Особенности проведения испытаний см. в 5.2.5.

4.5.7 Требования к тентованным кузовам приведены в [4] и [5].

4.6.1 Кузов АТС, соответствующий настоящему стандарту, должен иметь в хорошо видимом месте маркировочный знак, который не может быть удален без применения инструмента. Для АТС с кузовами закрытого типа знак должен быть расположен на внутренней стороне правой стенки на высоте (1,5 +/- 0,1) м над уровнем пола и не далее 0,5 м от задней стенки. Знак не должен загораживаться элементами структуры кузова, в частности, брусьями.

4.6.2 Маркировочный знак должен иметь желтый фон, черные печатные символы и черную окантовку. Размеры знака должны быть не менее 150 мм в ширину и 100 мм в высоту.

4.6.3 Маркировочный знак должен содержать следующую информацию на русском языке в табличной форме:

а) наименование или обозначение (торговая марка) изготовителя кузова;

б) указание на соответствие требованиям настоящего стандарта;

в) обозначение настоящего стандарта;

г) код L для стандартного кузова или код XL для усиленного кузова;

д) значение массы базовой испытательной нагрузки P, кг (для многоуровневых кузовов значение P указывают для каждого уровня начиная с первого нижнего уровня);

е) значение испытательной нагрузки F, даН, для передней стенки кузова при равномерном распределении груза до высот 200, 800 мм и максимальной высоты (указать значение);

ж) значение испытательной нагрузки F, даН, для задней стенки кузова при равномерном распределении груза до максимальной высоты (указать значение);

и) значение испытательной нагрузки F, даН, для боковых стенок кузова при равномерном распределении груза до высоты 800 мм и максимальной высоты (указать значение);

к) количество брусьев на секцию структуры кузова при испытаниях и материал, из которого изготовлены брусья.

Пример маркировочного знака показан на рисунке 1.

Руководство по эксплуатации АТС должно содержать информацию о размещении и креплении груза в кузове.

5.1.1 Для испытаний среди кузовов, относящихся к одному типу, выбирают образец с наихудшими конструктивными характеристиками и ожидаемыми наихудшими результатами испытаний.

5.1.2 Кузова должны быть испытаны в состоянии, предназначенном для использования, без применения дополнительных мер по креплению груза (кроме испытаний на пригодность кузова для перевозки конкретного груза). Если кузова оборудованы снимаемыми компонентами, данные компоненты при испытаниях должны быть установлены и должны находиться в рабочем состоянии.

5.1.3 Если боковые стенки кузова имеют одинаковую конструкцию, то испытаниям подвергают только одну из них.

5.1.4 Рекомендуемое содержание протокола испытаний приведено в приложении А.

Для всех статических испытаний испытательное усилие прикладывают в течение не менее 5 мин.

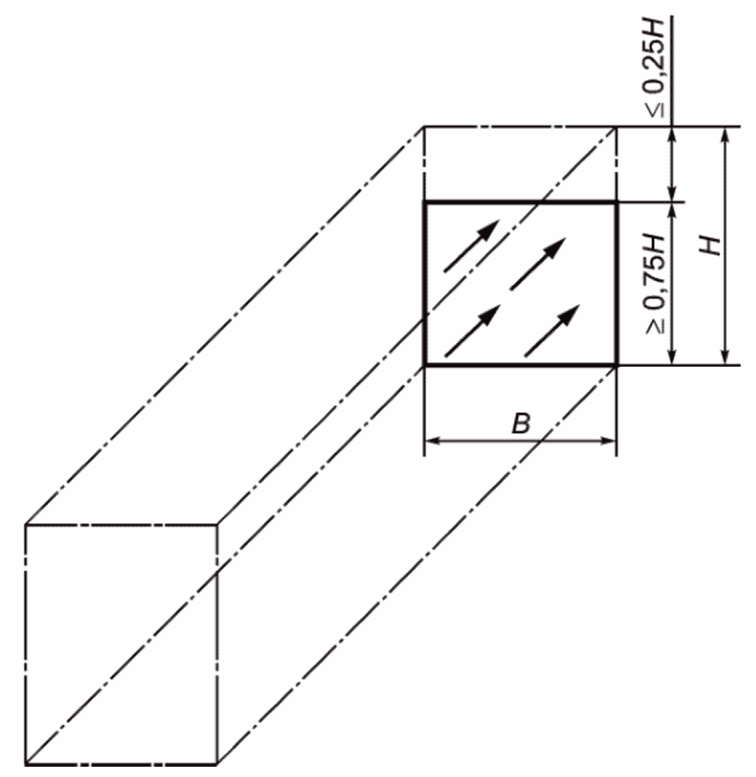

5.2.2.1 Испытательную нагрузку F прикладывают к внутренней стороне испытуемой передней стенки равномерно по ее поверхности, охватывающей всю ширину передней стенки B и не менее 3/4 ее высоты H (см. рисунок 2). При этом высота приложения нагрузки должна быть не менее 1600 мм. Если высота передней стенки менее 1600 мм, то для расчета распределения испытательной нагрузки следует использовать общую высоту кузова.

5.2.2.2 Испытательное давление p при проведении испытаний посредством пневмооболочки вычисляют по формуле

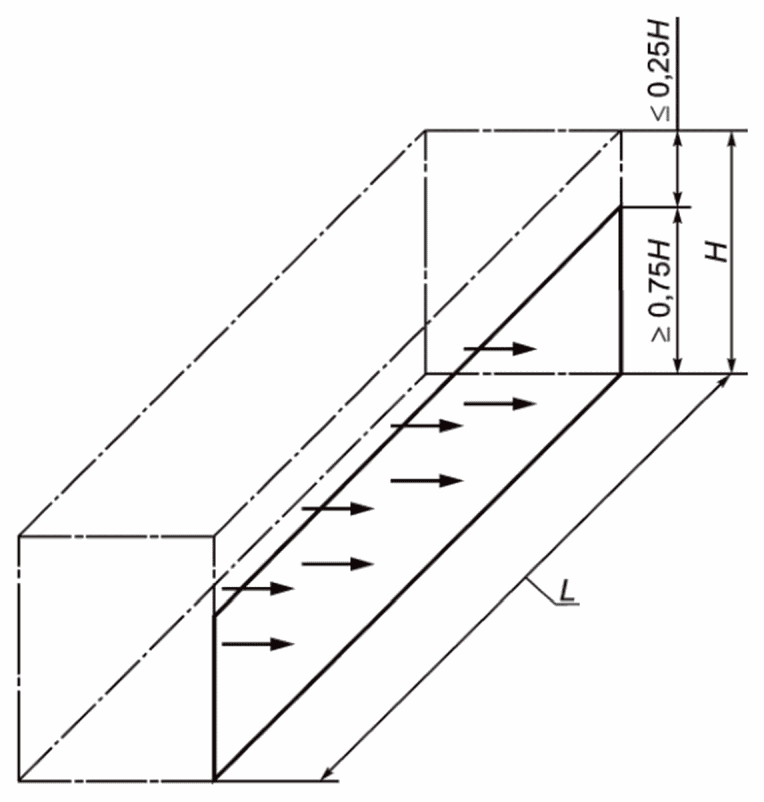

5.2.3.1 Испытательную нагрузку F прикладывают к внутренней стороне испытуемой задней стенки равномерно по ее поверхности, охватывающей всю ширину задней стенки B и не менее 3/4 ее высоты H (см. рисунок 3). При этом высота приложения нагрузки должна быть не менее 1600 мм. Если высота задней стенки менее 1600 мм, то для расчета распределения испытательной нагрузки следует использовать общую высоту кузова.

5.2.3.2 Испытательное давление p при проведении испытаний посредством пневмооболочки вычисляют по формуле (1).

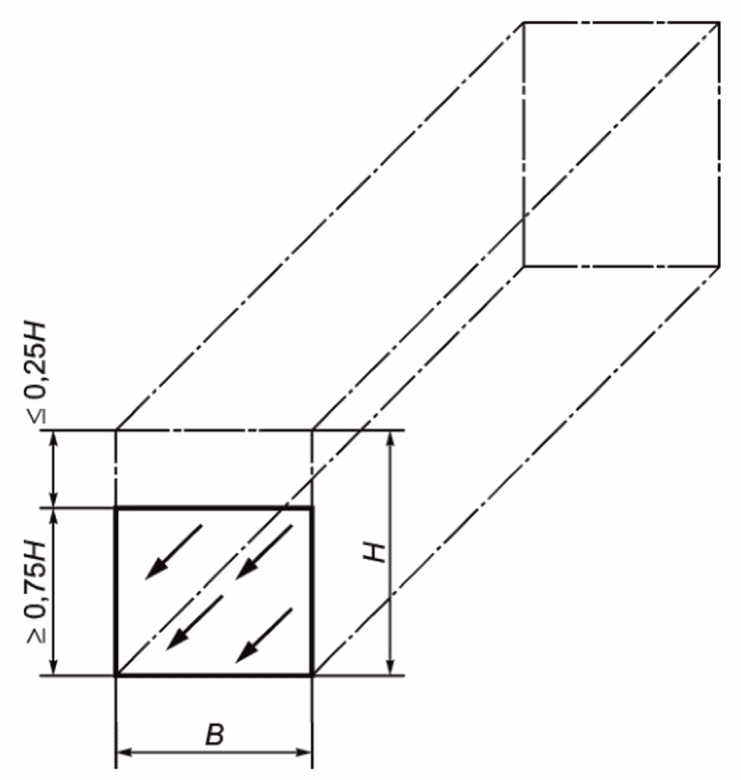

5.2.4.1 Испытательную нагрузку F прикладывают к внутренней стороне испытуемой боковой стенки равномерно по ее поверхности, охватывающей всю ширину боковой стенки B и не менее 3/4 ее высоты H (см. рисунок 4). При этом высота приложения нагрузки должна быть не менее 1600 мм. Если высота задней стенки менее 1600 мм, то для расчета распределения испытательной нагрузки следует использовать общую высоту кузова.

5.2.4.2 Испытательное давление p при проведении испытаний посредством пневмооболочки вычисляют по формуле (1).

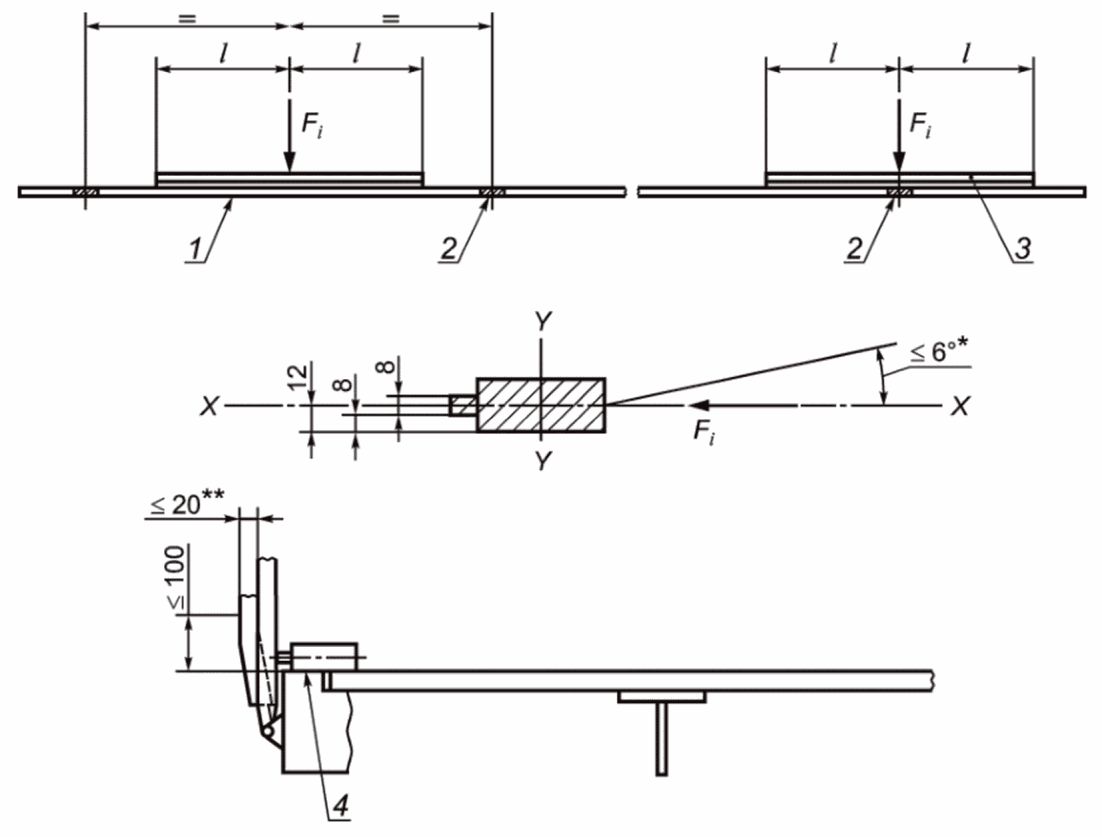

5.2.5.1 Расширитель пола должен быть испытан при приложении, с помощью нагрузочного испытательного устройства, нагрузки F_i, распределенной по длине 2l, где l составляет (1000 +/- 50) мм (см. рисунок 5).

--------------------------------

<*> Допустимый угол изменения прикладываемого усилия.

<**> Допустимая упругая деформация на высоте 100 мм (в случае съемного расширителя).

5.2.5.2 Испытательную нагрузку F_i вычисляют по формуле

где F - испытательная нагрузка на боковую стенку в соответствии с таблицей 1;

L - общая внутренняя длина боковой стенки кузова.

5.2.5.3 При проведении испытаний упругая деформация на высоте 100 мм не должна превышать 20 мм (см. рисунок 5).

5.2.6.1 Испытания проводят без промежуточного пола.

5.2.6.2 При испытаниях тентованного кузова посредством пневмооболочки должна быть установлена горизонтальная усилительная поперечина с необходимым крепежом.

5.2.7.1 Пневмооболочка должна быть сконструирована таким образом, чтобы гарантировать равномерное приложение к испытуемой поверхности испытательной нагрузки, возникающей вследствие подачи рассчитанного давления (см. 5.2.2.2, 5.2.3.2, 5.2.4.2). Характеристики упора должны гарантировать, что во время испытания не происходит пластической деформации контрпластины, находящейся с противоположной стороны, и, таким образом, эластичность упора не влияет на достоверность испытания. Расстояние между контрпластинами испытательного устройства и испытуемой стенкой не должно превышать 50 мм. Пневмооболочка(и) должна(ы) быть сконструирована(ы) таким образом, чтобы она(и) могла(и) оказывать давление на всю испытуемую поверхность испытательного усилия на расстояние не менее 500 мм в направлении воздействия.

5.2.7.2 Для разгружения объекта испытаний используют давление, равное 50% заданного испытательного давления. После этого давление снижается до 0 Па. Фактическое положение объекта испытаний после снятия давления определяется как нулевая точка.

5.2.7.3 В случае гофрированных передней и (или) задней стенок между стенкой и пневмооболочкой может быть вставлен фанерный лист толщиной не более 5 мм.

5.2.7.4 Если боковые стенки симметричны, то достаточно подвергнуть испытаниям одну из них. Если две боковые стенки отличаются друг от друга, то испытывают более слабую боковую стенку.

5.2.7.5 Если боковая стенка состоит из вертикальных секций со вставленной обрешеткой между стойками и, если тент нельзя использовать в качестве опоры, для передачи испытательной нагрузки и поддержки пневмооболочки необходимо использовать панели из фанеры или аналогичного материала толщиной не более 5 мм. Эти панели должны заканчиваться на расстоянии (150 +/- 50) мм от стоек или угловых стоек, которые будут подвергнуты испытаниям. В вертикальном направлении фанерная панель может не получить дополнительную поддержку от каркаса крыши сверху, однако ее нижний конец может иметь подпорку, например на боковую стенку или на нижнюю планку. Не должно быть никакой опоры со стороны поддона (если таковой имеется). В данном случае испытания проводятся без тента.

5.2.8 Испытания посредством наклона АТС приведены в ГОСТ Р 70472.

5.2.8.1 При испытаниях загруженный кузов размещают на грузовой платформе и наклоняют грузовую платформу:

- вперед - для испытания передней стенки кузова;

- назад - для испытания задней стенки кузова;

- в левую или правую сторону - для испытания боковой стенки.

5.2.8.2 Груз необходимо размещать равномерно по длине и ширине загрузочного пространства испытуемого АТС. Высота загрузки должна превышать половину максимальной высоты загрузки, загрузка должна быть проведена до достижения базовой испытательной нагрузки P.

Для загрузки рекомендуется использовать груз на паллетах, который теряет свою устойчивость при боковом ускорении не более 0,25g. Примером груза с подобными критериями устойчивости являются ящики с напитками. Размеры обычного ящика: 40 x 30 x 29 см, ящики устанавливают отдельными колонками, по восемь ящиков на слой.

Примечание - Допускается проведение испытаний с другими видами груза с повышенной устойчивостью. Для обеспечения воспроизводимости результатов испытаний описание испытательного груза и коэффициент трения между грузом и полом кузова должны быть указаны в протоколе испытаний.

5.2.8.3 Проводят постепенный наклон грузовой платформы до достижения требуемого угла наклона , эквивалентного уровням продольного или поперечного ускорений 0,8g для передней стенки кузова и 0,5g для задней и боковой стенок кузова. Значения требуемого угла наклона в зависимости от коэффициента трения между грузом и поверхностью пола кузова АТС приведены в ГОСТ Р 70472.

5.3.1.1 При проведении испытательных заездов в дорожных условиях подтверждают возможность структуры кузова АТС воспринимать нагрузку от перевозимого груза, а также пригодность кузова АТС для перевозки конкретного груза.

5.3.1.2 При проведении дорожных испытаний должно быть обеспечено достижение значений ускорений в соответствии с таблицей 3.

5.3.2.1 Груз размещают равномерно по длине и ширине загрузочного пространства испытуемого АТС. Высота загрузки должна превышать половину максимальной высоты загрузки, загрузка должна быть проведена до достижения базовой испытательной нагрузки P. Средством крепления груза должен быть испытуемый элемент структуры кузова АТС: передняя, задняя или боковая стенка.

Для загрузки рекомендуется использовать груз на паллетах, который теряет свою устойчивость при боковом ускорении не более 0,25g. При необходимости для проверки проводят предварительные заезды. Примером груза с подобными критериями устойчивости являются ящики с напитками. Размеры обычного ящика: 40 x 30 x 29 см, ящики устанавливают отдельными колонками по восемь ящиков на слой.

Примечание - Допускается проведение испытаний с другими видами груза с повышенной устойчивостью. Для обеспечения воспроизводимости результатов испытаний описание испытательного груза и коэффициент трения между грузом и полом кузова должны быть указаны в протоколе испытаний.

5.3.2.2 Для оценки пригодности кузова АТС для перевозки конкретного груза проводят испытания при загрузке АТС с соответствующим грузом. Условия испытаний должны быть приведены в протоколе испытаний.

5.3.3.1 Используемая измерительная система должна включать хотя бы один двухосевой датчик ускорений, расположенный под полом кузова в его центре. При использовании двух датчиков ускорений, они должны быть установлены следующим образом: один - в центре передней половины кузова вверху кузова, второй - под полом кузова у его задней границы. Точность установки датчиков +/- 30 см.

5.3.3.2 Частота дискретизации датчика должна быть не менее чем в 2,56 раза выше частоты фильтра. Среднее арифметическое значение должно соответствовать требуемому значению ускорения в течение 80 мс. Необходимо использовать низкочастотный фильтр с частотой не более 25 Гц.

5.3.3.3 Допускается снижение значения ускорения от требуемой величины на 0,05g, если данное значение обеспечивается в течение более 1 с.

5.3.4.1 Для достижения требуемого бокового ускорения и предотвращения возможного опрокидывания АТС вне зависимости от состояния дорожного покрытия (сухое или влажное) допускается использование вспомогательного колеса, расположенного сбоку от АТС.

Для полуприцепов вспомогательное колесо должно быть расположено впереди передней оси, как можно ближе к ней. Для других АТС вспомогательное колесо должно быть расположено как можно ближе к середине. Положение вспомогательного колеса и конструкция его крепежа должны быть указаны в протоколе испытаний.

5.3.4.2 Высоту установки вспомогательного колеса определяют углом , который должен составлять не менее 5° (см. рисунок 6).

5.3.5.1 При проведении испытательного заезда начальная скорость должна быть не менее 35 км/ч.

5.3.5.2 На расстоянии одной длины АТС до начала участка прямолинейного замедления инициируют вибрации кузова в вертикальном направлении при проезде через дорожную неровность высотой от 10 до 20 мм и шириной (500 +/- 50) мм, расположенную под углом от 60° до 80° по направлению движения (см. рисунок 7). Если на испытательном участке есть подобные неровности, то искусственную неровность допускается не устанавливать.

5.3.5.3 Усилие на педаль тормоза необходимо прилагать непрерывно до момента остановки АТС.

5.3.5.4 Если тормозная система АТС не может обеспечить необходимое замедление в 0,8g, то требуемое значение замедления должно быть обеспечено условиями дорожного покрытия, например путем добавления дополнительных устройств замедления.

5.3.5.5 Проводят три последовательных испытательных заезда.

5.3.6.1 При проведении испытательного заезда начальная скорость должна быть максимально возможной для движения АТС задним ходом.

5.3.6.2 После фазы ускорения до максимальной скорости движения задним ходом АТС замедляется за счет приведения в действие рабочей тормозной системы. Усилие на педаль тормоза необходимо прилагать непрерывно до момента остановки АТС. Требуемое замедление должно составлять не менее 0,5g.

5.3.6.3 Проводят три последовательных испытательных заезда.

5.3.7.1 При проведении испытательного заезда начальная скорость должна быть от 30 до 40 км/ч.

5.3.7.2 На испытательной площадке должна быть нанесена дуга окружности радиусом (25 +/- 2) м, по которой должен двигаться геометрический центр АТС. Схема участка для испытаний показана на рисунке 8.

5.3.7.3 При движении на круговом участке АТС должно двигаться с постоянной скоростью, которая требуется для достижения необходимого бокового ускорения 0,5g.

5.3.7.4 Проводят три последовательных испытательных заезда.

5.3.8.1 Испытание проводят после успешного прохождения испытания в соответствии с 6.3.7.

5.3.8.2 При проведении испытательного заезда начальная скорость должна быть от 30 до 40 км/ч.

5.3.8.3 АТС движется с постоянной скоростью на двух последовательных, направленных в противоположном направлении, круговых сегментах радиусом (25 +/- 2) м, поворачивая сначала вправо, а затем влево или наоборот. В обоих направлениях поворота должно быть достигнуто боковое ускорение не менее 0,5g. Схема участка для испытаний показана на рисунке 9.

5.3.8.4 После выхода из второго кругового сегмента осуществляют полное торможение АТС с продольным замедлением, превышающим 0,6g.

5.3.8.5 Проводят три последовательных испытательных заезда.

1 Сведения об организации, проводившей испытания.

2 Указание на протокол испытаний в отношении прочности структуры кузова АТС для перевозки грузов в соответствии с ГОСТ Р 70473-2022.

3 Номер и дата протокола испытаний.

4 Марка, модель, тип АТС.

5 Идентификационный номер АТС.

6 Год выпуска или модельный год АТС.

7 Грузоподъемность АТС.

8 Сведения об изготовителе АТС.

9 Подробное описание кузова АТС, включая его материал и размеры, с приложением фотографий, в т.ч. следующего:

- кузов стандартный (код L) или усиленный (код XL);

- отдельное описание конструкции элементов кузова (см. 4.1 настоящего стандарта), подвергшихся испытаниям, в т.ч. количество и конструкция откидных бортов (если применимо), количество реек на секцию с указанием размеров и материала (если применимо).

10 Метод испытаний и (или) расчетных исследований (см. 4.4 настоящего стандарта).

11 Подробное описание проведенных испытаний и (или) расчетных исследований, с приложением фотографий, в т.ч. масса базовой испытательной нагрузки (P).

12 Описание испытательного оборудования, включая сведения о средствах измерений.

13 Результаты испытаний и (или) исследований, в т.ч. следующего:

- испытательная нагрузка;

- деформация при испытаниях;

- деформация после испытаний.

14 Вывод о соответствии/несоответствии требованиям ГОСТ Р 70473-2022.

15 Место и дата проведения испытаний.

16 Должность, фамилия, инициалы и подпись лица, проводившего испытания.

17 Должность, фамилия, инициалы и подпись руководителя испытательной организации.
